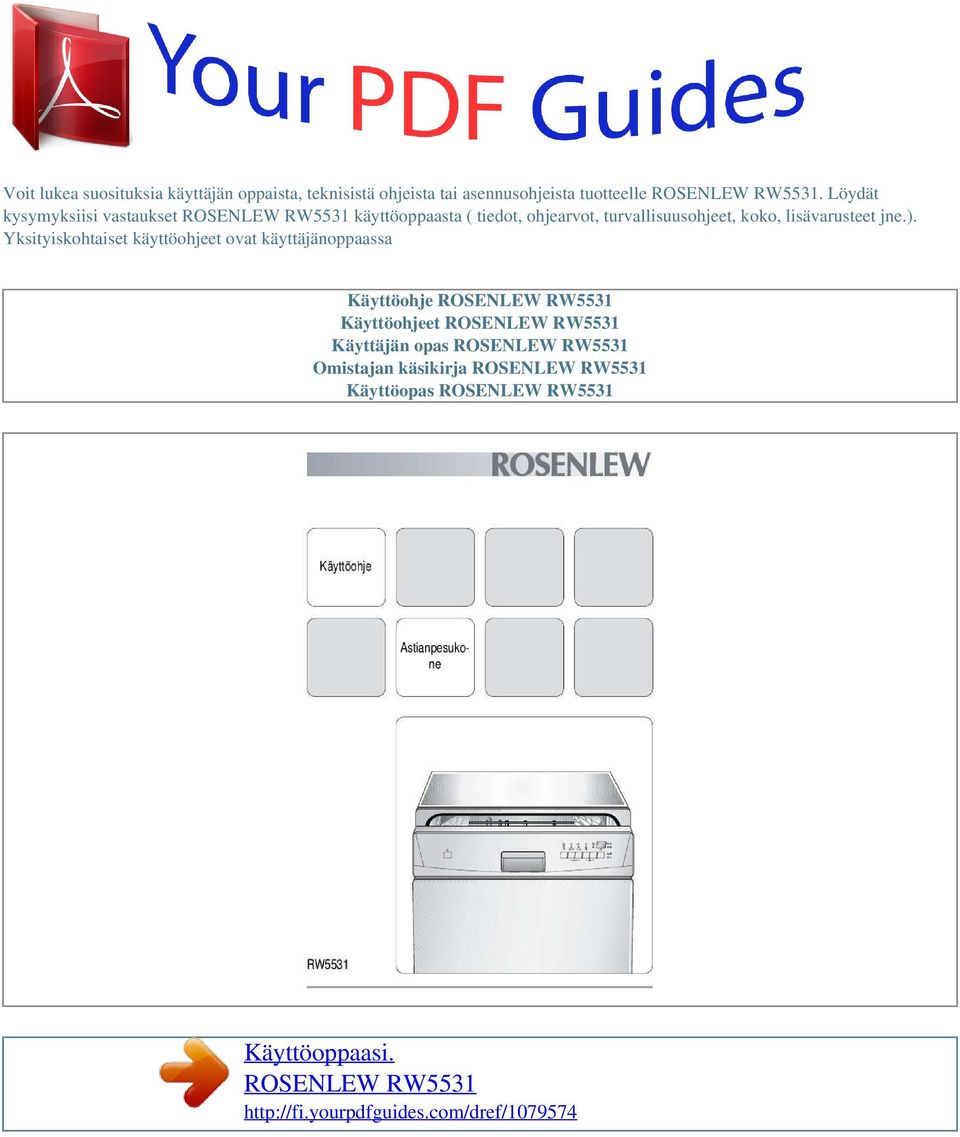

Käyttöoppaasi. ROSENLEW RW5531

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten. Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoteknikko, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua. Älä missään tapauksessa yritä korjata laitetta omatoimisesti. Asiantuntemattoman henkilön suorittamat korjaukset voivat aiheuttaa henkilövahinkoja tai vakavia toimintahäiriöitä. Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi aina alkuperäisten varaosien käyttöä. Yleiset turvallisuusohjeet Konetiskiaineet voivat aiheuttaa kemiallisia palovammoja silmiin, suuhun ja kurkkuun. Ne voivat olla hengenvaarallisia! Noudata konetiskiaineen pakkaukseen merkittyjä turvallisuusohjeita. Astianpesukoneessa oleva vesi ei ole juomakelpoista. Koneen sisällä voi olla konetiskiaineen jäämiä. Pidä astianpesukoneen luukku aina kiinni silloin, kun konetta ei täytetä tai tyhjennetä. Näin kukaan ei voi kaatua ja loukata itseään auki olevan luukun takia. Älä istu tai seiso avoimen luukun päällä. Käyttötarkoitus Tämä astianpesukone on tarkoitettu ainoastaan konepesuun soveltuvien kotitalousastioiden pesemiseen. Älä laita astianpesukoneeseen liuotinaineita. Ne saattavat aiheuttaa räjähdyksen. Laita veitset ja muut teräväkärkiset esineet ruokailuvälinekoriin kärki alaspäin tai yläkoriin vaakasuoraan asentoon. Käytä ainoastaan astianpesukoneeseen soveltuvia tuotteita (konetiskiaine, vedenpehmennyssuola ja huuhtelukirkaste). Vältä avaamasta astianpesukoneen luukkua toiminnan aikana, sillä koneen sisältä voi tulla kuumaa höyryä. Älä ota astioita astianpesukoneesta ennen pesuohjelman päättymistä. Kytke virta pois laitteesta ja sulje vesihana käytön jälkeen. Lasten turvallisuus Tämä laite on suunniteltu aikuisten käyttöön. Älä anna lasten käyttää astianpesukonetta ilman valvontaa. Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran. Pidä kaikki pesuaineet turvallisessa paikassa poissa lasten ulottuvilta. 3 Pidä lapset poissa astianpesukoneen luota silloin, kun sen luukku on auki. Asennus Tarkista, että astianpesukone ei ole vaurioitunut kuljetuksen yhteydessä. Älä koskaan ota käyttöön vaurioitunutta konetta. Jos astianpesukone on vaurioitunut, ota yhteyttä valtuutettuun huoltoliikkeeseen. Kaikki pakkausmateriaalit on poistettava ennen käyttöä. Kaikki tämän laitteen asennukseen liittyvät sähkö- ja putkiasennustyöt on annettava asiantuntevan ja ammattitaitoisen henkilön tehtäväksi. Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on kielletty turvallisuussyistä. Älä koskaan käytä astianpesukonetta, jos sen virtajohto tai vesiletkut ovat vaurioituneet, tai jos ohjauspaneeli, kansitaso tai jalustaosa on vaurioitunut siten, että laitteen sisäosa on näkyvissä. Ota yhteyttä valtuutettuun huoltoliikkeeseen vaaratilanteiden välttämiseksi. Astianpesukoneen sivupaneeliin ei saa porata reikiä, sillä poraaminen voi vaurioittaa hydrauliikka- ja sähköosia. HUOMIO Noudata tarkasti sähkö- ja vesiliitäntää käsittelevissä luvuissa annettuja ohjeita. 4 Käyttöpaneeli A B C D E Virtapainike Ohjelmanvalintapainikkeet Ajastimen painike Merkkivalot Digitaalinäyttö Toimintopainikkeet Asetustila TÄRKEÄÄ Kun suoritat erilaisia toimintoja, esimerkiksi: pesuohjelman valitseminen, vedenpehmentimen asettaminen, huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto laitteen ON OLTAVA asetustilassa: Paina virtapainiketta. KAIKKI ohjelmapainikkeiden merkkivalot syttyvät = laite on asetustilassa. 5 Paina virtapainiketta. VAIN yhden ohjelmapainikkeen merkkivalo palaa = viimeksi suoritettu ohjelma on edelleen asetettuna. Toimintopainikkeet Tässä tapauksessa ohjelma on peruutettava (ohjeet on annettu kohdassa Käynnissä olevan pesuohjelman peruuttaminen). Astianpesuohjelman valitsemisen lisäksi näillä painikkeilla voidaan asettaa myös seuraavat toiminnot: vedenpehmentimen asetus, käynnissä olevan ohjelman peruuttaminen, huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto Digitaalinäytöstä nähdään seuraavat tiedot: vedenpehmentimelle asetettu veden kovuus, käynnissä olevan ohjelman arvioitu jäljellä oleva aika, huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto, pesuohjelman loppu (näytössä näkyy nolla), ajastetun käynnistymisen ajan laskenta, koneen toimintahäiriöiden virhekoodit. Digitaalinäyttö TÄRKEÄÄ Pidä luukku vähän avoinna valitessasi pesuohjelmaa ja ajastimen aikaa. Ohjelma tai ajasti- men viiveajan laskenta käynnistyy vasta, kun luukku suljetaan. Voit muuttaa asetusta luukun sulkemiseen saakka. 6 Ohjelmanvalintapainikkeet Pesuohjelman käynnistäminen: 1. Paina virtapainiketta. 2. Paina haluamaasi ohjelmaa vastaavaa painiketta. Ohjelmaa vastaava merkkivalo jää palamaan ja muiden ohjelmien merkkivalot sammuvat. Ohjelman kesto (minuuttia) näkyy digitaalinäytössä vilkkuvana. 3. Ohjelma käynnissä -merkkivalo syttyy. 4. Kun suljet astianpesukoneen luukun, asetetun viiveajan laskenta käynnistyy. Ohjelman kesto ei enää vilku näytössä ja ohjelma käynnissä -merkkivalo palaa jatkuvasti. TÄRKEÄÄ Jos haluat vaihtaa tekemääsi valintaa pesuohjelman käynnistymisen jälkeen, käynnissä oleva ohjelma on ensin peruutettava. Käynnissä olevan pesuohjelman peruuttaminen: 1. Paina painikkeita B ja C samanaikaisesti niin kauan, että KAIKKI ohjelmapainikkeiden merkkivalot syttyvät. 2. Vapauta toimintopainikkeet B ja C. 3. Katkaise laitteen virta painamalla virtapainiketta tai valitsemalla uusi pesuohjelma (tarkista, että pesuainelokerossa on pesuainetta). 7 Ajastimen painike Ajastimen avulla voit asettaa ohjelman käynnistymään 1-19 tunnin kuluttua.

3 Valittuasi pesuohjelman paina ajastimen painiketta, kunnes digitaalinäytössä vilkkuu viiveaikaa vastaava tuntimäärä. Sulje astianpesukoneen luukku. Asetetun viiveajan laskenta käynnistyy. Kun asetettu viiveaika on kulunut loppuun, pesuohjelma käynnistyy automaattisesti. Ajastetun käynnistyksen peruuttaminen: Ajastus peruutetaan palauttamalla astianpesukoneen toiminnot. Noudata ohjeita, jotka on annettu kohdassa Käynnissä olevan pesuohjelman peruuttaminen. TÄRKEÄÄ Ajastuksen peruuttaminen peruuttaa myös valitun pesuohjelman. Tällöin pesuohjelma on valittava uudelleen. TÄRKEÄÄ Pesuohjelma ja ajastimen aika voidaan valita myös luukku suljettuna. Huomaa, että tällöin pesuohjelman painikkeen painamisen jälkeen sinulla on VAIN 3 sekuntia aikaa, jonka kuluessa voit valita jonkin toisen ohjelman tai asettaa ajastimen. Sen jälkeen valittu ohjelma käynnistyy automaattisesti. Merkkivalot Ohjelma käynnissä -merkkivalo Syttyy, kun pesuohjelma on valittu. Kun ajastus on asetettu, merkkivalo sammuu. Merkkivalo syttyy uudelleen, kun viiveajan laskenta on päättynyt ja pesuohjelma käynnistyy. Ilmaisee Multi-Tab-toiminnon käyttöönoton/käytöstä poistamisen (katso kohta Multi-Tab-toiminto). Syttyy, kun vedenpehmennyssuolaa on lisättävä. Merkkivalo saattaa palaa useita tunteja sen jälkeen, kun suolaa on lisätty. Syttyy, kun huuhtelukirkastetta on lisättävä. Multi-Tab-toiminnon merkkivalo Suolan merkkivalo Huuhtelukirkasteen merkkivalo 8 Pesuohjelmat Ohjelma 70 Likaisuusaste Erittäin likaiset astiat Pestävät astiat Ohjelman kuvaus Ruokailuastiat, ruokailu- Esihuuhtelu välineet, kattilat ja pannut Pesu 2 välihuuhtelua Loppuhuuhtelu Kuivaus A Normaalilikaiset tai vähän Ruokailuastiat ja ruokailu- Esihuuhtelu likaiset astiat. välineet Pesu 1 tai 2 välihuuhtelua Loppuhuuhtelu Kuivaus Vähän likaiset astiat Ruokailuastiat ja ruokailu- Pesu välineet Loppuhuuhtelu Ruokailuastiat ja ruokailu- Esihuuhtelu välineet Pesu 1 välihuuhtelu Loppuhuuhtelu Kuivaus 1 kylmä huuhtelu (estää ruoantähteiden kuivumisen kiinni astioihin). Tässä ohjelmassa ei tarvita pesuainetta. 1) 30 MIN. Normaalilikaiset astiat 50 2) Likaisuusaste voi olla mikä tahansa. Vajaa koneellinen (astioita lisätään koneeseen myöhemmin päivän aikana). 1) Sopii erityisen hyvin vajaan koneelliseen pesemiseen. Erinomainen päivittäisten astioiden pesuohjelma, joka soveltuu 4henkisen perheen aamiais- ja päivällisastioiden pesemiseen. 2) Testilaitoksen testiohjelma. Automaattinen pesuohjelma Automaattisessa pesuohjelmassa astioiden likaisuusaste määräytyy veden sameuden perusteella. Jos kone ei ole täysi eivätkä astiat ole kovin likaisia, ohjelman esihuuhtelu-, pesu- ja huuhteluvaiheiden kesto on lyhyempi ja vettä käytetään vähemmän. Jos kone on täynnä ja astiat ovat erittäin likaisia, ohjelman esihuuhtelu-, pesu- ja huuhteluvaiheet kestävät pitempään ja vettä käytetään enemmän. Tästä syystä ohjelman kesto sekä veden ja energiuml; säiliö vedellä. on täynnä suolaa. TÄRKEÄÄ Käynnistä täydellinen pesuohjelma heti tämän jälkeen. TÄRKEÄÄ Säiliöstä valuu yli vettä, kun suolaa täytetään. Pyyhi yliroiskunut suola pois. Kierrä korkkia myötäpäivään, kunnes se pysähtyy naksahtaen. TÄRKEÄÄ Lisää suolaa, kun ohjauspaneelin valo syttyy. 12 Huuhtelukirkasteen lisääminen Avaa kansi. Täytä huuhtelukirkastelokero huuhtelukirkasteella. Säiliöön on merkitty huuhtelukirkasteen maksimitaso "max" Pyyhi pois ylivalunut huuhtelukirkaste. Sulje kansi ja paina siten, että se naksahtaa kiinni. TÄRKEÄÄ HUOMIO Lisää huuhtelukirkastetta, kun ohjauspaneelin valo sytälä laita huuhtelukirkastesäiliöön mitään muuta ainetta (esim. astianpesukoneen puhdistusainetta tai neste- tyy. mäistä pesuainetta). Ne voivat vaurioittaa laitetta. Huuhtelukirkasteen annostelun säätäminen Lisää annostusta, jos astioissa on pesun jälkeen vesipisaroita tai kalkkipilkkuja. Pienennä annostusta, jos astioissa on valkoisia raitoja, tai jos laseissa tai veitsenterissä näkyy sinertävä kalvo. Avaa kansi. Säädä annostelu. (Huuh- Sulje kansi ja paina siten, telukirkasteen annostelun että se naksahtaa kiinni. tehdasasetus on asento 4). 13 Ruokailuvälineiden ja astioiden järjestäminen koneeseen Pesusieniä, puhdistusliinoja tai muita vettä imeviä tuotteita ei saa pestä astianpesukoneessa. Ennen kuin laitat astiat koneeseen: Poista astioista kaikki ruoantähteet. Liota/pehmennä kiinni palaneet ruoantähteet Huomioi seuraavat asiat järjestäessäsi astioita ja ruokailuvälineitä koneeseen: Astiat ja ruokailuvälineet eivät saa estää suihkuvarsien pyörimistä. Aseta kupit, lasit, padat yms. alassuin, jotta vesi ei keräänny astian sisään. Astiat ja ruokailuvälineet eivät saa olla sisäkkäin tai päällekkäin. Lasit eivät saa koskettaa toisiaan, sillä muuten ne voivat särkyä. Laita pienet esineet ruokailuvälinekoriin. Muovi- ja teflonastioihin jää helposti vesipisaroita; sillä ne eivät kuivu yhtä hyvin kuin posliini- ja teräsastiat. Laita kevyet astiat (esim. muovikulhot) yläkoriin, jotta ne eivät pääse liikkumaan. Ruokailuvälineet ja astiat, jotka eivät sovellu/soveltuvat rajoitetusti konepesuun ei konepesua: rajoitettu konepesu: Puu-, luu-, posliini- tai helmiäiskahvaiset ruokailu- Pese keraamisia astioita astianpesukoneessa vain, välineet. jos niissä on konepesun salliva merkintä. Kuumuutta kestämättömät muoviastiat. Astian lasitus voi himmetä, jos se pestään koneessa usein. Vanhat lämpöä kestämättömät ruokailuvälineet, joissa on liimattuja osia. Hopeiset ja alumiiniset osat muuttavat väriään pesussa: Ruoantähteet, esim. munanvalkuainen, kel Liimattuja osia sisältävät ruokailuvälineet tai astiat.

4 tuainen ja sinappi muuttavat hopean väriä tai teke Tina- tai kupariastiat. vät siihen läiskiä. Puhdista ruoantähteet hopeisista Lyijykristallilasit. astioista heti, ellei astioita pestä heti käytön jälkeen. Helposti ruostuvat teräksiset esineet. Puuvadit. Synteettisistä kuiduista valmistetut astiat. 14 Järjestä ruokailuvälineet koriin. Parhaan pesutuloksen saavuttamiseksi suositeltavaa on käyttää mukana toimitettua ruokailuvälinekorin erotteluritilää (jos ruokailuvälineet mahtuvat ritilän aukkoihin). Laita veitset ja muut terä- Täytä alakori. Aseta ruokailuastiat ja suurikokoiset vaväkärkiset esineet ruokai- dit korin reunoille. luvälinekoriin kahvat ylöspäin. Terävät esineet voivat aiheuttaa haavoja! Alakorin kaksi lautastelinettä voidaan taivuttaa alas, jolloin kattilat, pannut ja kulhot on helppo asettaa koneeseen. Täytä yläkori. Laita kevyet Kuppitelineen voi taivuttaa Jos laitat yläkoriin lautasia, aloita telineen takaosasta astiat (esim. luukun lähellä olevia telineitä. astiakoria ulos, kunnes se pysähtyy. 2. astiakoria ulos, kunnes se pysähtyy. 2. pakkauksen ohjeet. poistaa toiminnon käytöstä painamalla samoja painikkeita, kunnes Multi-Tab-toiminnon merkkivalo sammuu. 17 Jos astiat eivät kuivu hyvin, suosittelemme, että suoritat seuraavat toimenpiteet: 1. Täytä huuhtelukirkastelokero huuhtelukirkasteella. 2. Ota huuhtelukirkasteen annostelu käyttöön. 3. Aseta huuhtelukirkasteen annostelu asentoon 2. Huuhtelukirkasteen annostelun voi ottaa käyttöön/poistaa käytöstä vain, kun MultiTab-toiminto on aktivoitu. Huuhtelukirkasteen annostelun käyttöönotto/käytöstäpoisto 1. Paina virtapainiketta. Astianpesukoneen tulee olla asetustilassa. 2. Paina samanaikaisesti painikkeita B ja C, kunnes painikkeiden A, B ja C merkkivalot alkavat vilkkua. 3. Paina painiketta B. Painikkeiden A ja C merkkivalot sammuvat, ja painikkeen B merkkivalo vilkkuu edelleen. Valittuna ole- va asetus näkyy digitaalinäytössä: = Huuhtelukirkasteen annostelu pois käytöstä. 4. Voit muuttaa asetusta painamalla uudelleen painiketta B. Uusi asetus näkyy digitaalinäytössä: = Huuhtelukirkasteen annostelu käytössä. 5. Jos haluat tallentaa asetuksen muistiin, kytke virta pois astianpesukoneesta painamalla virtapainiketta. Jos palaat tavallisen pesuainejärjestelmän käyttöön, toimi seuraavasti: 1. Poista Multi-Tab-toiminto käytöstä. 2. Täytä suolan ja huuhtelukirkasteen säiliöt. 3. Säädä vedenkovuus suurimpaan asetukseen ja pese yksi pesuohjelma ilman astioita. 4. Säädä vedenkovuus paikallisen vesijohtoverkon vedenkovuuden mukaan. 5. Säädä huuhtelukirkasteen annostelu. Astianpesukoneen tyhjentäminen Kuumat astiat ovat herkkiä kolhuille. Anna astioiden jäähtyä, ennen kuin tyhjennät astianpesukoneen. Aloita tyhjennys alakorista välttääksesi veden tippumisen yläkorista alakorissa olevien astioiden päälle. Astianpesukoneen reunoissa ja luukussa voi olla kosteutta, sillä ruostumaton teräs jäähtyy nopeammin kuin posliiniastiat. HUOMIO Kun pesuohjelma on päättynyt, kytke virta pois ja sulje vesihana. 18 Huolto ja puhdistus Sihtien puhdistaminen TÄRKEÄÄ Astianpesukonetta ei saa KOSKAAN käyttää ilman sihtejä. Jos sihdit on asennettu väärin paikalleen, pesutulos voi olla huono. Puhdista sihdit A, B ja C huolellisesti juoksevan veden alla. Käännä kahvaa noin 1/4- Poista sihti A astianpesukierrosta vastapäivään ja koneen pohjasta. ota sihdit B ja C pois. Laita tasosihti A takaisin astianpesukoneen pohjalle ja tarkista, että se on kunnolla paikallaan kahden ohjaimen D alla. Laita sihdit takaisin ja lukitse ne paikalleen kääntämällä kahvaa myötäpäivään vasteeseen saakka. Suihkuvarsien puhdistaminen Älä KOSKAAN yritä irrottaa suihkuvarsia. Jos suihkuvarsien suutinreiät ovat tukkeutuneet, poista lika cocktailtikulla. Ulkopintojen puhdistaminen Puhdista koneen ja ohjauspaneelin ulkopinnat kostealla, pehmeällä liinalla. Käytä mietoa puhdistusainetta, jos sitä tarvitaan. Älä koskaan käytä hankausainetta, hankaavia pesulappuja tai liuottimia (asetoni, trikloorietyleeni jne.). 19 Sisätilan puhdistaminen Puhdista luukun tiivisteet sekä pesuaineen ja huuhtelukirkasteen lokerot säännöllisesti kostealla liinalla. Valmistaja suosittelee erittäin likaisille astioille tarkoitetun pesuohjelman pesemistä ilman astioita noin kolmen kuukauden välein käyttäen kuitenkin konetiskiainetta. Suojeltava jäätymiseltä Älä sijoita konetta paikkaan, jossa lämpötila voi laskea alle 0 C. Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa. Valmistaja ei vastaa jäätymisvaurioista. Koneen siirtäminen Jos joudut siirtämään konetta (esim. muuton yhteydessä), toimi seuraavasti: 1. Irrota pistoke pistorasiasta. 2. Sulje vesihana. 3. Irrota vedenottoletku ja tyhjennysletku. 4. Vedä kone letkuineen ulos syvennyksestä. Vältä kallistamasta konetta kuljetuksen aikana. Jos astianpesukonetta ei käytetä pitkään aikaan Jos astianpesukonetta ei ole tarkoitus käyttää pitkään aikaan, toimi seuraavasti: 1. Irrota laite verkkovirrasta ja sulje vesihana. 2. Jätä luukku raolleen, jotta koneen sisälle ei muodostu epämiellyttävää hajua. 3. Tarkista, että astianpesukone on puhdas. Ympäristönsuojelu Tuotteeseen tai sen pakkaukseen merkitty symboli, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.

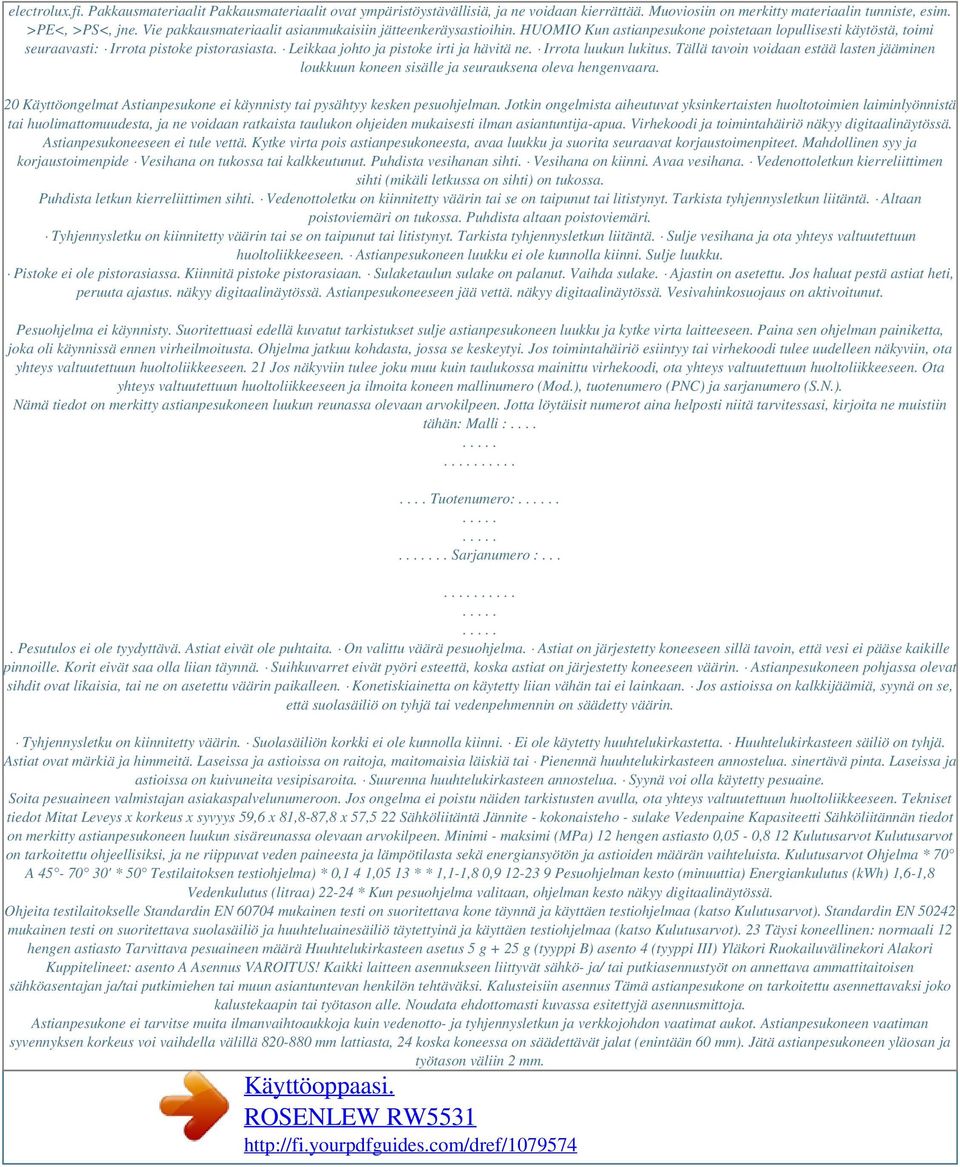

5 electrolux.fi. Pakkausmateriaalit Pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muoviosiin on merkitty materiaalin tunniste, esim. >PE<, >PS<, jne. Vie pakkausmateriaalit asianmukaisiin jätteenkeräysastioihin. HUOMIO Kun astianpesukone poistetaan lopullisesti käytöstä, toimi seuraavasti: Irrota pistoke pistorasiasta. Leikkaa johto ja pistoke irti ja hävitä ne. Irrota luukun lukitus. Tällä tavoin voidaan estää lasten jääminen loukkuun koneen sisälle ja seurauksena oleva hengenvaara. 20 Käyttöongelmat Astianpesukone ei käynnisty tai pysähtyy kesken pesuohjelman. Jotkin ongelmista aiheutuvat yksinkertaisten huoltotoimien laiminlyönnistä tai huolimattomuudesta, ja ne voidaan ratkaista taulukon ohjeiden mukaisesti ilman asiantuntija-apua. Virhekoodi ja toimintahäiriö näkyy digitaalinäytössä. Astianpesukoneeseen ei tule vettä. Kytke virta pois astianpesukoneesta, avaa luukku ja suorita seuraavat korjaustoimenpiteet. Mahdollinen syy ja korjaustoimenpide Vesihana on tukossa tai kalkkeutunut. Puhdista vesihanan sihti. Vesihana on kiinni. Avaa vesihana. Vedenottoletkun kierreliittimen sihti (mikäli letkussa on sihti) on tukossa. Puhdista letkun kierreliittimen sihti. Vedenottoletku on kiinnitetty väärin tai se on taipunut tai litistynyt. Tarkista tyhjennysletkun liitäntä. Altaan poistoviemäri on tukossa. Puhdista altaan poistoviemäri. Tyhjennysletku on kiinnitetty väärin tai se on taipunut tai litistynyt. Tarkista tyhjennysletkun liitäntä. Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen. Astianpesukoneen luukku ei ole kunnolla kiinni. Sulje luukku. Pistoke ei ole pistorasiassa. Kiinnitä pistoke pistorasiaan. Sulaketaulun sulake on palanut. Vaihda sulake. Ajastin on asetettu. Jos haluat pestä astiat heti, peruuta ajastus. näkyy digitaalinäytössä. Astianpesukoneeseen jää vettä. näkyy digitaalinäytössä. Vesivahinkosuojaus on aktivoitunut. Pesuohjelma ei käynnisty. Suoritettuasi edellä kuvatut tarkistukset sulje astianpesukoneen luukku ja kytke virta laitteeseen. Paina sen ohjelman painiketta, joka oli käynnissä ennen virheilmoitusta. Ohjelma jatkuu kohdasta, jossa se keskeytyi. Jos toimintahäiriö esiintyy tai virhekoodi tulee uudelleen näkyviin, ota yhteys valtuutettuun huoltoliikkeeseen. 21 Jos näkyviin tulee joku muu kuin taulukossa mainittu virhekoodi, ota yhteys valtuutettuun huoltoliikkeeseen. Ota yhteys valtuutettuun huoltoliikkeeseen ja ilmoita koneen mallinumero (Mod.), tuotenumero (PNC) ja sarjanumero (S.N.). Nämä tiedot on merkitty astianpesukoneen luukun reunassa olevaan arvokilpeen. Jotta löytäisit numerot aina helposti niitä tarvitessasi, kirjoita ne muistiin tähän: Malli : Tuotenumero:... Sarjanumero :.... Pesutulos ei ole tyydyttävä. Astiat eivät ole puhtaita. On valittu väärä pesuohjelma. Astiat on järjestetty koneeseen sillä tavoin, että vesi ei pääse kaikille pinnoille. Korit eivät saa olla liian täynnä. Suihkuvarret eivät pyöri esteettä, koska astiat on järjestetty koneeseen väärin. Astianpesukoneen pohjassa olevat sihdit ovat likaisia, tai ne on asetettu väärin paikalleen. Konetiskiainetta on käytetty liian vähän tai ei lainkaan. Jos astioissa on kalkkijäämiä, syynä on se, että suolasäiliö on tyhjä tai vedenpehmennin on säädetty väärin. Tyhjennysletku on kiinnitetty väärin. Suolasäiliön korkki ei ole kunnolla kiinni. Ei ole käytetty huuhtelukirkastetta. Huuhtelukirkasteen säiliö on tyhjä. Astiat ovat märkiä ja himmeitä. Laseissa ja astioissa on raitoja, maitomaisia läiskiä tai Pienennä huuhtelukirkasteen annostelua. sinertävä pinta. Laseissa ja astioissa on kuivuneita vesipisaroita. Suurenna huuhtelukirkasteen annostelua. Syynä voi olla käytetty pesuaine. Soita pesuaineen valmistajan asiakaspalvelunumeroon. Jos ongelma ei poistu näiden tarkistusten avulla, ota yhteys valtuutettuun huoltoliikkeeseen. Tekniset tiedot Mitat Leveys x korkeus x syvyys 59,6 x 81,8-87,8 x 57,5 22 Sähköliitäntä Jännite - kokonaisteho - sulake Vedenpaine Kapasiteetti Sähköliitännän tiedot on merkitty astianpesukoneen luukun sisäreunassa olevaan arvokilpeen. Minimi - maksimi (MPa) 12 hengen astiasto 0,05-0,8 12 Kulutusarvot Kulutusarvot on tarkoitettu ohjeellisiksi, ja ne riippuvat veden paineesta ja lämpötilasta sekä energiansyötön ja astioiden määrän vaihteluista. Kulutusarvot Ohjelma * 70 A ' * 50 Testilaitoksen testiohjelma) * 0,1 4 1,05 13 * * 1,1-1,8 0, Pesuohjelman kesto (minuuttia) Energiankulutus (kwh) 1,6-1,8 Vedenkulutus (litraa) * Kun pesuohjelma valitaan, ohjelman kesto näkyy digitaalinäytössä. Ohjeita testilaitokselle Standardin EN mukainen testi on suoritettava kone täynnä ja käyttäen testiohjelmaa (katso Kulutusarvot). Standardin EN mukainen testi on suoritettava suolasäiliö ja huuhteluainesäiliö täytettyinä ja käyttäen testiohjelmaa (katso Kulutusarvot). 23 Täysi koneellinen: normaali 12 hengen astiasto Tarvittava pesuaineen määrä Huuhtelukirkasteen asetus 5 g + 25 g (tyyppi B) asento 4 (tyyppi III) Yläkori Ruokailuvälinekori Alakori Kuppitelineet: asento A Asennus VAROITUS! Kaikki laitteen asennukseen liittyvät sähkö- ja/ tai putkiasennustyöt on annettava ammattitaitoisen sähköasentajan ja/tai putkimiehen tai muun asiantuntevan henkilön tehtäväksi. Kalusteisiin asennus Tämä astianpesukone on tarkoitettu asennettavaksi joko kalustekaapin tai työtason alle. Noudata ehdottomasti kuvassa esitettyjä asennusmittoja. Astianpesukone ei tarvitse muita ilmanvaihtoaukkoja kuin vedenotto- ja tyhjennysletkun ja verkkojohdon vaatimat aukot. Astianpesukoneen vaatiman syvennyksen korkeus voi vaihdella välillä mm lattiasta, 24 koska koneessa on säädettävät jalat (enintään 60 mm). Jätä astianpesukoneen yläosan ja työtason väliin 2 mm.

6 Powered by TCPDF ( Höyrysuojuksen kiinnittäminen Astianpesukoneen korkeuden säätäminen Säädä korkeus seuraavasti: 1. Säädä korkeus seuraavasti: 2. Avaa säädettävän jalustan ruuvit ja irrota se. 3. Säädä takajalkaa kiertämällä etulevyn keskellä olevaa ruuvia vasemmalle tai oikealle. Koneen hyvä tasapainottaminen on olennaisen tärkeää, jotta luukku sulkeutuu kunnolla ja tiiviisti. on kiinnitettävä työtason alaosaan tai vieressä oleviin kalusteisiin mukana toimitettujen tukien avulla. Muussa tapauksessa seurauksena voi olla henkilö- tai omaisuusvahinkoja. Astianpesukoneen sivupaneeliin ei saa porata reikiä, sillä poraaminen voi vaurioittaa hydraulisia osia. puu kuitenkin siitä, millä tavalla kuumaa vettä tuotetaan. (Suosittelemme vaihtoehtoisia energianlähteitä, jotka ovat luontoa säästäviä, kuten esim. aurinko- tai valokennopaneelit ja tuulivoima.) VAROITUS! Käytä vesijohtoverkkoliitännässä ainostaan uutta letkusarjaa. Vanhaa astianpesukoneen letkua ei saa käyttää. HUOMIO Jos astianpesukone liitetään uuteen putkistoon tai putkistoon, jota ei ole käytetty pitkään aikaan, anna veden juosta muutaman minuutin ajan, ennen kuin liität vedenottoletkun. Vesiliitäntä VAROITUS! Tämä kone voidaan kytkeä joko kuumavesi(kork. 60 C) tai kylmävesiliitäntään. Kuumavesiliitännän avulla energian kulutusta voidaan pienentää huomattavasti. Tämä riip- Vedenottoletku Kytke vedenottoletku hanaan, jossa on 3/4" kierre. Vedenottoletkua voi kääntää joko vasemmalle tai oikealle asennuksen mukaan lukkomutterin avulla. Liitosmutteri on asetettava oikein paikalleen vesivuotojen välttämiseksi. 26 Tyhjennysletku Liitä tyhjennysletku viemäriin. Vaadittu korkeus: Tarkista, että letkut eivät cm astianpesukoneen ole mutkalla tai puristukalareunan yläpuolella. sissa. Kun tyhjennysletku liitetään pesualtaan alla olevaan viemäriputkeen, muovikalvo(a) on poistettava kokonaan. Jos kalvoa ei poisteta kokonaan, viemäriputkeen kerääntyy ruoanjätteitä, ja lopulta se tukkeutuu. Jos käytät tyhjennysletkussa jatkoletkua, letkun kokonaispituus ei saa olla yli 4 metriä. Vastaavasti viemäriliitännöissä käytettyjen liitinten sisähalkaisija ei saa olla pienempi kuin letkun halkaisija. HUOMIO Tarkista, että vesiliitännät ovat tiiviit, jotta niistä ei vuoda vettä asennuksen jälkeen. Sähköliitäntä HUOMIO Turvallisuusmääräysten mukaisesti laite on kytkettävä maadoitettuun pistorasiaan. Ennen kuin käytät laitetta ensimmäistä kertaa, tarkista, että arvokilvessä mainittu jännite ja virtalaji vastaavat laitteen asennuspaikan arvoja. Arvokilpeen on merkitty myös sulakkeen tiedot. Kytke pistoke aina maadoitettuun pistorasiaan. Monihaaraisia pistokkeita, liittimiä ja jatkojohtoja ei saa käyttää. Ne voivat aiheuttaa ylikuumetessaan palovaaran. Vaihda pistorasia tarvittaessa maadoitettuun. Jos virtajohto joudutaan vaihtamaan, ota yhteys valtuutettuun huoltoliikkeeseen. Pistokkeen on oltava helposti ulottuvilla laitteen asennuksen jälkeen. Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä, vaan tartu aina pistokkeesta. Valmistaja ei vastaa edellä esitettyjen turvatoimien laiminlyönnistä aiheutuvista ongelmista
