2 Lue tämä ohjekirja Tässä ohjekirjassa on otteita turvaohjeista, käyttöohjeista, asennusohjeista ja vianmääritystä koskevista vinkeistä. Huolellinen perehtyminen ohjekirjaan ennen astianpesukoneen käyttöä helpottaa sen asianmukaista käyttöä ja huoltoa. Ennen kuin otat yhteyttä huoltoon Tutustumalla vianmääritystä koskeviin vinkkeihin voit selvittää yleisimpiä ongelmia itse ilman teknisten asiantuntijoiden apua. Turvatietoja...1 Käyttöohjeet Ohjauspaneeli...2 Astianpesukoneen toiminnot...2 Pesuohjelmataulukko...3 Vedenpehmennin...4 Pesuaine...5 Huuhteluaine...5,6 Koneen täyttö...6,7 Laitteen käynnistys...7 Suodatinjärjestelmä...8 Astianpesukoneen hoito...9 Asennusohjeet Sähkökytkentä...10 Liitin...10 Vesiliitäntä...11 Ulkomitat...11 Vianmääritystä koskevia vinkkejä Ennen kuin otat yhteyttä huoltoon...12,13 Virhekoodit...13 HUOMAUTUS: Valmistaja voi tuotteen jatkuvan kehityksen ja päivityksen yhteydessä muuttaa sitä etukäteen ilmoittamatta.

3 TÄRKEITÄ TURVATIETOJA LUE KAIKKI OHJEET ENNEN KÄYTTÖÄ VAROITUS Noudata seuraavia varotoimia, kun käytät astianpesukonetta: MAADOITUSOHJEET Laitteen on oltava maadoitettu. Toimintahäiriön sattuessa maadoitus vähentää sähköiskun vaaraa antamalla sähkövirralle pienimmän vastuksen reitin. Tämä laite on varustettu johdolla, jossa on suojajohdin ja maadoituspistoke. Pistoke on kytkettävä paikallisten ohjeiden ja sääntöjen mukaan asennettuun ja maadoitettuun pistorasiaan. VAROITUS! Suojajohtimen kytkeminen ohjeiden vastaisesti voi aiheuttaa sähköiskun vaaran. Ota yhteyttä sähköasentajaan tai huoltoliikkeeseen, jos epäilet, ettei laite ole asianmukaisesti maadoitettu. Älä tee muutoksia laitteen mukana olevaan pistokkeeseen; jos pistoke ei sovi pistorasiaan, pyydä sähköasentajaa asentamaan sopiva pistorasia. VAROITUS! ASIANMUKAINEN KÄYTTÖ Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa kohteissa, kuten: - myymälöiden, toimistojen ja muiden työpaikkojen henkilökunnan taukotiloissa; - maatilojen asuinrakennuksissa; - asiakaskäytössä hotelleissa, motelleissa ja muissa majoituskohteissa; - bed & breakfast -kohteissa. Laitteen kotitalousympäristöstä tai tyypillisistä kotitaloustoiminnoista poikkeava käyttö, kuten kaupallinen käyttö ammattilaisten tai tehtävään koulutettujen henkilöiden käytössä, jää käyttötarkoituksen ulkopuolelle myös edellä mainituissa kohteissa. Jos laitetta käytetään tästä tarkoituksesta poikkeavasti, tämä voi lyhentää laitteen käyttöikää ja aiheuttaa valmistajan myöntämän takuun raukeamisen. Valmistaja kiistää, lain sallimassa enimmäislaajuudessa, vastuun laitteelle aiheutuneista vahingoista tai muista vahingoista ja menetyksistä, jotka ovat aiheutuneet koti- ja kotitalouskäytöstä poikkeavasta käytöstä (vaikka laite olisi sijoitettu koti- tai kotitalousympäristöön). Älä käsittele astianpesukonetta kovakouraisesti äläkä istu tai seiso sen luukun tai korien päällä. Käytä ainoastaan astianpesukoneeseen tarkoitettua pesu- ja huuhteluainetta. Älä käytä astianpesukoneessa saippuaa, pyykinpesuainetta tai käsienpesuainetta. Säilytä nämä tuotteet poissa lasten ulottuvilta. Huolehdi, etteivät lapset saa käsiinsä pesu- ja huuhteluainetta tai pääse astianpesukoneen avoimen luukun lähelle, koska sisällä voi olla vielä pesuainetta. Älä jätä luukkua auki, sillä tämä voi aiheuttaa liukastumisvaaran. Asennuksen aikana virtalähdettä ei saa taivuttaa tai litistää tarpeettoman tai vaarallisen paljon. Älä ryhdy korjaamaan säätimiä itse. Älä anna lasten tai muiden, jotka eivät osaa käyttää laitetta, käyttää sitä ilman valvontaa. Astianpesukoneen pesuaineet ovat vahvasti emäksisiä ja siksi erittäin vaarallisia nieltyinä. Vältä aineen joutumista iholle ja silmiin, äläkä päästä lapsia astianpesukoneen lähelle, kun luukku on auki. Älä käytä astianpesukonetta, elleivät kaikki suojapaneelit ole paikoillaan. Avaa luukku varovasti, jos astianpesukone on päällä, jottei vettä pääse roiskumaan ulos. Älä aseta painavia esineitä avoimen luukun päälle. Muuten laite voi mennä nurin. Muista nämä ohjeet, kun täytät konetta: 1) Aseta terävät esineet niin, etteivät ne voi vahingoittaa luukun tiivistettä. 2) Aseta terävät veitset kahvaosa ylöspäin viiltohaavojen vaaran vähentämiseksi. Jos virransyöttökaapeli on vahingoittunut, valmistajan tai valtuutetun huoltoliikkeen tai muun ammattitaitoisen henkilön on vaihdettava se vaarojen välttämiseksi. Hävitä pakkaus asianmukaisesti. Käytä astianpesukonetta vain sen varsinaiseen tarkoitukseen. Irrota pesutilan luukku, kun poistat vanhan astianpesukoneen käytöstä. Lapsille olisi opetettava, ettei laitteen kanssa saa leikkiä. Varmista, että pesuainelokero on tyhjä pesuohjelman päätyttyä. LUE NÄMÄ TURVAOHJEET HUOLELLISESTI JA NOUDATA NIITÄ SÄILYTÄ NÄMÄ OHJEET 1

4 TÄRKEÄÄ! Parhaan pesutuloksen saamiseksi lue kaikki käyttöohjeet, ennen kuin käytät astianpesukonetta ensimmäisen kerran. Säilytä tämä ohjekirja, jotta voit turvautua siihen tarvittaessa. Ohjauspaneeli 1. Esipesun valo: vilkkuu esipesun aikana. 2. Pesun valo: vilkkuu pesun aikana. 3. Huuhtelun valo: vilkkuu huuhtelun aikana. 4. Kuivauksen valo: vilkkuu kuivauksen aikana. 5. Suolan loppumisen valo: syttyy, kun vedenpehmennintä täytyy lisätä. 6. Huuhteluaineen merkkivalo: valo syttyy, kun huuhteluainetta ei ole riittävästi (vain tietyt mallit). 7. Pesuohjelman valitsin: valitse pesuohjelma kääntämällä nuppia myötäpäivään. 8. Virtapainike: voit kytkeä virransyötön päälle tai katkaista sen. HUOMAUTUS: tässä laitteessa on muistitoiminto, jolloin virransyötön katkeaminen pesun aikana ei aiheuta meneillään olevan pesuohjelman nollautumista. Et voi siis peruuttaa ohjelmaa katkaisemalla virran. Katso ohjelman vaihtamista käsittelevää osaa. 9. Virtavalo: syttyy, kun virtapainike painetaan alas. 10. Käynnistys-/nollauspainike: painamalla tätä painiketta voit käynnistää tai keskeyttää valitun ohjelman. Kun ohjelma käynnistyy, yksi valoista alkaa vilkkua. 11. Luukun kahva: avaa luukku vetämällä kahvaa. Astianpesukoneen ominaisuudet １１ １２ Yläkori Suihkuvarret Alakori Vedenpehmennin Pääsuodatin Pesuainelokero Kuppihylly Ruokailuvälinekori Karkea suodatin Huuhteluainelokero Poistovesiputken liitäntä Tulovesiputken liitäntä

5 Pesuohjelmataulukko Pesuohjelma Pesuohjelman valintatiedot Pesuohjelman kuvaus Pesuaine Huuhteluaine Tehopesu Yleispesu (EN 50242) Eco 1 Tunti Pikapesu Esipesu Hyvin likaisille astioille, kuten padoille, kattiloille, vuoille ja astioille, joissa on kuivuneita ruoantähteitä. Normaalisti likaisille astioille, kuten padoille, lautasille, laseille ja vähän likaantuneille kattiloille. Vähän likaisille astioille, kuten lautasille, laseille, kulhoille ja vähän likaantuneille kattiloille. Pävittäinen pesu, 1 tunti. Normaalilikaisille astioille, kun ne pestään heti käytön jälkeen (enintään 6 hengen astiat). Pikapesu astioille, jotka pestään heti käytön jälkeen (enintään 4 hengen astiat). Esipesu astioille, padoille ja kattiloille, jotka jäävät odottamaan koneen täyttöä aterian jälkeen. Esipesu Esipesu (45 C) Pesu (70 C) Huuhtelu (75 C) Kuivaus Esipesu Pesu (55 C) Huuhtelu (65 C) Kuivaus Esipesu Pesu (45 C) Huuhtelu (65 C) Kuivaus Esipesu(30 ) Pesu (70 C) Huuhtelu (65 C) Kuivaus Pesu (50 C) Huuhtelu (55 C) Kuivaus Esipesu 8/24 gr 5/22 gr 4/20 gr 20 gr 15 gr Laitteen käynnistys Pesuohjelman käynnistys 1 Vedä ulos ala- ja yläkorit, täytä korit ja työnnä ne takaisin. On suositeltavaa täyttää ensin alakori ja sitten yläkori. Kalleimpia ja hienoimpia posliiniastioita ei kannata pestä astianpesukoneessa. 2 Varmista kevyesti vetämällä, että luukku on kunnolla suljettu. HUOMAUTUS: Kuulet napsauksen, kun luukku suljetaan oikein. 3 Aseta pistoke pistorasiaan. Virtalähde on 230 V / 50 Hz, ja pistorasian malli on 250 V / 10 A. 4 Valitse ohjelma astioiden likaisuuden mukaan painamalla ohjelman valintapainiketta. 5 Paina virtakytkintä. 6 Automaattinen pesu käynnistyy tällä painikkeella. 7 Paina virtakytkintä pesun päätyttyä. Avaa astianpesukoneen luukku 30 sekunnin kuluttua. Pesuohjelman lopussa Kun ohjelma on päättynyt, pesukoneesta kuuluu merkkiääni 8 sekunnin ajan. Sulje laite painamalla virtapainiketta, katkaise vedensyöttö ja avaa pesukoneen luukku. Älä käsittele astioita ja keittiövälineitä, kun ne ovat vielä kuumia ja alttiita rikkoontumaan. Odota muutama minuutti, ennen kuin tyhjennät pesukoneen. Näin ne myös kuivuvat paremmin. 3

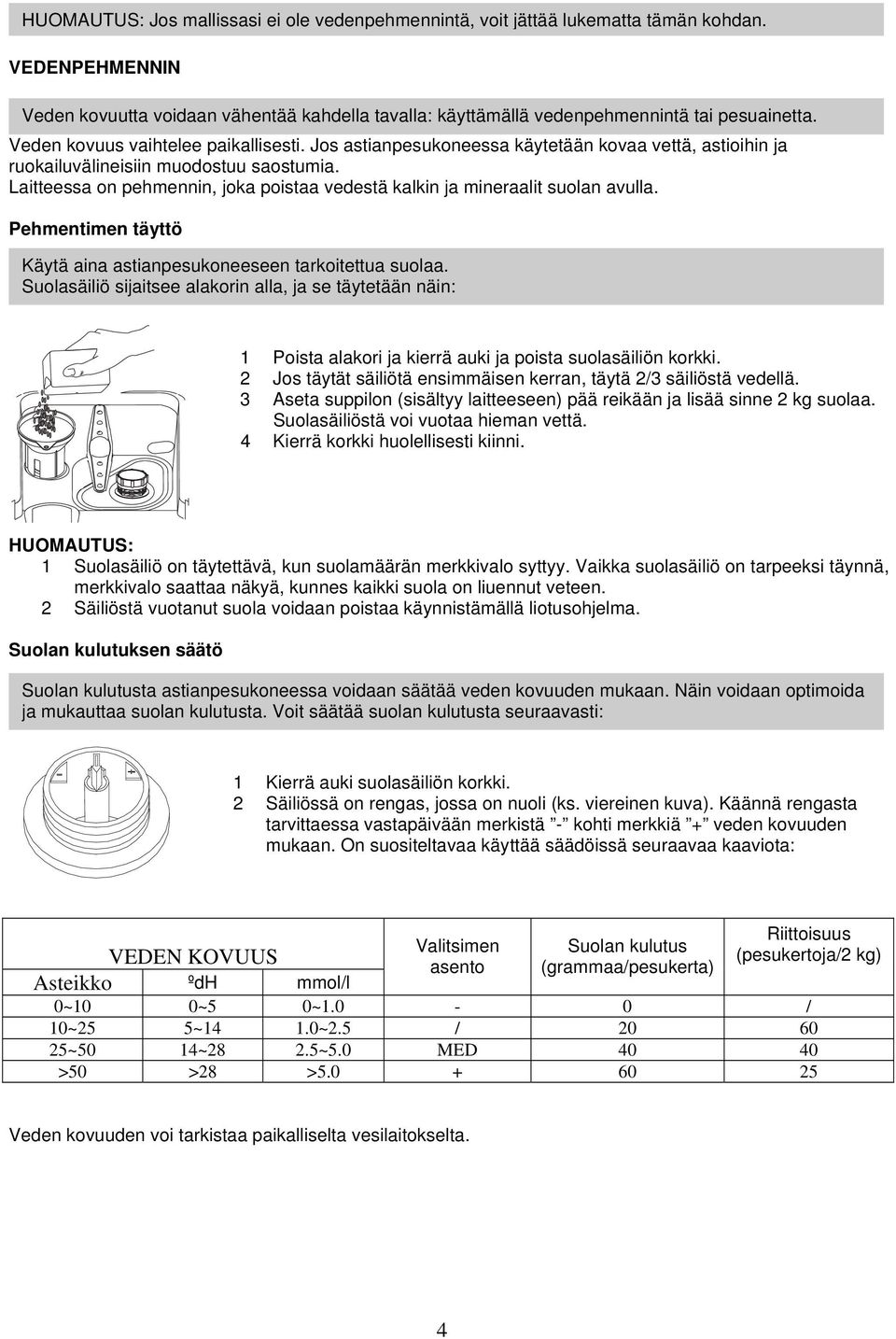

6 HUOMAUTUS: Jos mallissasi ei ole vedenpehmennintä, voit jättää lukematta tämän kohdan. VEDENPEHMENNIN Veden kovuutta voidaan vähentää kahdella tavalla: käyttämällä vedenpehmennintä tai pesuainetta. Veden kovuus vaihtelee paikallisesti. Jos astianpesukoneessa käytetään kovaa vettä, astioihin ja ruokailuvälineisiin muodostuu saostumia. Laitteessa on pehmennin, joka poistaa vedestä kalkin ja mineraalit suolan avulla. Pehmentimen täyttö Käytä aina astianpesukoneeseen tarkoitettua suolaa. Suolasäiliö sijaitsee alakorin alla, ja se täytetään näin: 1 Poista alakori ja kierrä auki ja poista suolasäiliön korkki. 2 Jos täytät säiliötä ensimmäisen kerran, täytä 2/3 säiliöstä vedellä. 3 Aseta suppilon (sisältyy laitteeseen) pää reikään ja lisää sinne 2 kg suolaa. Suolasäiliöstä voi vuotaa hieman vettä. 4 Kierrä korkki huolellisesti kiinni. HUOMAUTUS: 1 Suolasäiliö on täytettävä, kun suolamäärän merkkivalo syttyy. Vaikka suolasäiliö on tarpeeksi täynnä, merkkivalo saattaa näkyä, kunnes kaikki suola on liuennut veteen. 2 Säiliöstä vuotanut suola voidaan poistaa käynnistämällä liotusohjelma. Suolan kulutuksen säätö Suolan kulutusta astianpesukoneessa voidaan säätää veden kovuuden mukaan. Näin voidaan optimoida ja mukauttaa suolan kulutusta. Voit säätää suolan kulutusta seuraavasti: 1 Kierrä auki suolasäiliön korkki. 2 Säiliössä on rengas, jossa on nuoli (ks. viereinen kuva). Käännä rengasta tarvittaessa vastapäivään merkistä - kohti merkkiä + veden kovuuden mukaan. On suositeltavaa käyttää säädöissä seuraavaa kaaviota: Riittoisuus Valitsimen Suolan kulutus VEDEN KOVUUS (pesukertoja/2 kg) asento (grammaa/pesukerta) Asteikko ºdH mmol/l 0~10 0~5 0~1.0-0 / 10~25 5~14 1.0~2.5 / ~50 14~28 2.5~5.0 MED >50 >28 > Veden kovuuden voi tarkistaa paikalliselta vesilaitokselta. 4

7 6 PESUAINELOKERO Älä käytä liikaa pesuainetta saostumien muodostumisen estämiseksi, sillä astianpesukoneessa on erillinen vedenpehmennin. Lokero on täytettävä ennen pesuohjelman käynnistystä pesuohjelmataulukon ohjeiden mukaan. Tämä astianpesukone kuluttaa vähemmän pesu- ja huuhteluainetta kuin perinteinen astianpesukone. Yleensä yksi ruokalusikallinen pesuainetta riittää tavalliseen astiamäärään. Hyvin likaiset astiat tarvitsevat enemmän pesuainetta. Lisää pesuaine juuri ennen astianpesukoneen käynnistystä, sillä muuten se voi kostua ja liueta huonosti. Pesuaineen määrä Jos vesi ei ole liian kovaa, voit estää saostumien muodostumisen myös lisäämällä pesuaineen määrää. Tarvittava pesuaineen määrä voi vaihdella erilaisen veden kovuuden takia. Voit tarkistaa paikkakuntasi veden kovuuden esimerkiksi paikalliselta vesilaitokselta tai alan yrityksestä. Mitä kovempaa vesi on, sitä enemmän pesuainetta tarvitaan. Muuta pesuaineen määrää vähän kerrallaan, kunnes löydät oikean annostuksen. Kovan veden jättämien jälkien poisto Voit poistaa kovan veden jättämiä jälkiä seuraavasti: Pese astiat normaalilla pesuohjelmalla. Poista astianpesukoneesta kaikki metalliesineet, kuten ruokailuvälineet ja kattilat. Älä lisää pesuainetta. Kaada kulhoon noin 5 dl etikkaa ja aseta kulho pystyasentoon astianpesukoneen alakoriin. Pese astiat normaalilla pesuohjelmalla. Jos tämä ei auta, toista käsittely, mutta kaada kulhoon etikan sijasta 60 ml sitruunahappokiteitä. Pesuaineen asianmukainen käyttö Käytä ainoastaan astianpesukoneeseen tarkoitettua pesuainetta. Säilytä pesuaine tuoreena ja kuivana. Lisää pesuainejauhe lokeroon vasta, kun ryhdyt pesemään astioita. VAROITUS! Astianpesukoneen pesuaine on syövyttävää! Säilytä se poissa lasten ulottuvilta. HUUHTELUAINELOKERO Avaa lokero kääntämällä korkki avoimen nuolen kohdalle (vasemmalla) ja nostamalla se ylös. Kaada huuhteluaine varovasti lokeroon ja varo täyttämästä lokeroa liian täyteen. Aseta korkki takaisin avoimen nuolen suuntaisesti ja käännä se suljetun nuolen kohdalle (oikealla). Huuhteluaine vapautuu veteen viimeisessä huuhtelussa. Se estää vettä muodostumasta pisaroiksi, joista voi jäädä astioihin tahroja ja jälkiä. Lisäksi se nopeuttaa kuivumista, sillä näin vesi liukuu pois astioiden pinnalta. Astianpesukoneessa on käytettävä nestemäistä huuhteluainetta. Huuhteluainelokero sijaitsee luukun sisäpuolella pesuainelokeron vieressä. Täytä lokero avaamalla korkki ja kaatamalla huuhteluaine lokeroon, kunnes määrän ilmaisin on kokonaan musta. Lokeroon mahtuu noin 1 dl nestemäistä huuhteluainetta. Varo täyttämästä lokeroa liian täyteen, jottei vesi vaahtoa liikaa. Pyyhi mahdolliset vuodot kostealla liinalla. Muista asettaa korkki paikalleen, ennen kuin suljet astianpesukoneen luukun. Jos käytät pehmeää vettä, et välttämättä tarvitse huuhteluainetta, sillä huuhteluaine voi jättää astioiden pinnalle valkoisen kalvon. Huuhteluainelokeron säätö Huuhteluaine vapautuu veteen viimeisessä huuhtelussa. Kuten pesuaineen määrä, myös tarvittava huuhteluaineen määrä vaihtelee paikkakunnan veden kovuuden mukaan. Liian suuri määrä huuhteluainetta voi aiheuttaa veden vaahtoutumista ja jättää astioihin samentumia tai raitoja. Jos paikkakuntasi vesi on erittäin pehmeää, et välttämättä tarvitse huuhteluainetta. Jos käytät huuhteluainetta, voit laimentaa sen puoliksi vedellä. Huuhteluainelokerossa on kuusi asentoa. Anna valitsimen olla ensin asennossa 1. Jos astioihin jää tahroja tai ne kuivuvat huonosti, lisää huuhteluaineen määrää irrottamalla lokeron kansi ja kääntämällä valitsin asentoon 2. Jos astiat eivät vieläkään kuivu kunnolla tai niihin jää tahroja, käännä valitsin seuraavaan asentoon, kunnes astioissa ei näy enää tahroja. Suositeltava asento on 4. Jos valitsimessa on vain neljä asentoa, suositeltava asento on 2. EN standardin mukaan, pesuainekaukalo pitää täyttää maksimitasoon asti, jotta saavutetaan paras pesutulos. Noudata kuitenkin aina pesuainevalmistajan annosteluohjeita

8 Huuhteluainelokeron täyttö Jos huuhteluaineen merkkivalo ei pala ohjauspaneelissa, voit arvioida huuhteluaineen määrän seuraavasti. Musta piste huuhteluainelokerossa ilmaisee lokerossa olevan huuhteluaineen määrän. Musta piste pienenee sitä mukaa kuin huuhteluaine vähenee. Varmista, että lokeron täyttöaste on aina vähintään ¼. Koneen täyttö Kun huuhteluaine vähenee, huuhteluaineen määrän ilmaisimessa olevan mustan pisteen koko muuttuu seuraavasti. Täynnä Täyttöaste ¾ Täyttöaste ½ Täyttöaste ¼ lisää huuhteluainetta tahrojen estämiseksi Tyhjä Noudata näitä täyttöohjeita parhaan pesutuloksen saamiseksi. Korien ja ruokailuvälinekorin ominaisuudet ja ulkoasu voivat vaihdella eri malleissa. Yläkorin käyttö Yläkori on tarkoitettu hauraammille ja kevyemmille astioille, kuten laseille, kahvikupeille ja leipälautasille, sekä lautasille, pienille kulhoille ja matalille padoille (paitsi jos ne ovat kovin likaisia). Aseta astiat ja ruoanlaittoastiat siten, ettei vesisuihku siirrä niitä. Yläkorin korkeutta voidaan säätää muuttamalla pyörien korkeutta kiskoilla. Alakorin käyttö Vaikeimmin puhdistettavat isot esineet, kuten padat, kattilat, kannet, tarjoiluastiat ja kulhot, on suositeltavaa asettaa alakoriin kuvan mukaisesti. Tarjoiluastiat ja kannet on hyvä asettaa korin reunaan, jotta ne eivät ole pyörivän suihkuvarren tiellä. Padat, kulhot jne. on aina asetettava koriin ylösalaisin. Syvät padat on asetettava kallelleen, jotta vesi pääsee virtaamaan niistä ulos. Alakorissa on alas taitettavia rivejä, jotta sinne mahtuu isompia tai useampia patoja ja kattiloita. 6

9 RUOKAILUVÄLINEKORI Ruokailuvälineet on asetettava ruokailuvälinekoriin kahvaosa alaspäin: jos alakorissa on sivukoreja, lusikat on asetettava yksitellen sopiviin koloihin. Pitkät ruokailuvälineet on asetettava vaaka-asentoon yläkorin etuosaan. Tarkista, että terävät esineet eivät tule läpi aterintelineen pohjasta. Veitset ja muut tervät esineet pitää asettaa teräpuoli alaspäin tai vaakatasoon. Pesuohjelman lopussa Kun ohjelma on päättynyt, pesukoneesta kuuluu merkkiääni 8 sekunnin ajan. Sulje laite painamalla virtapainiketta, katkaise vedensyöttö ja avaa pesukoneen luukku. Älä käsittele astioita ja keittiövälineitä, kun ne ovat vielä kuumia ja alttiita rikkoontumaan. Odota muutama minuutti, ennen kuin tyhjennät pesukoneen. Näin ne myös kuivuvat paremmin. Unohditko koneesta astian? Unohtunut astia voidaan lisätä koneeseen milloin tahansa, ennen kuin pesuainelokero on auennut. 1 Keskeytä pesu raottamalla luukkua. 2 Voit avata luukun kokonaan, kun suihkuvarret ovat lakanneet toimimasta. 3 Pane unohtunut astia koneeseen. 4 Sulje luukku. Astianpesukone käynnistyy kymmenen sekunnin kuluttua. Älä avaa luukkua pesun aikana, koska vesi saattaa olla kuumaa. Vaaratilanteiden estämiseksi, luukkua ei saa jättää auki. 7

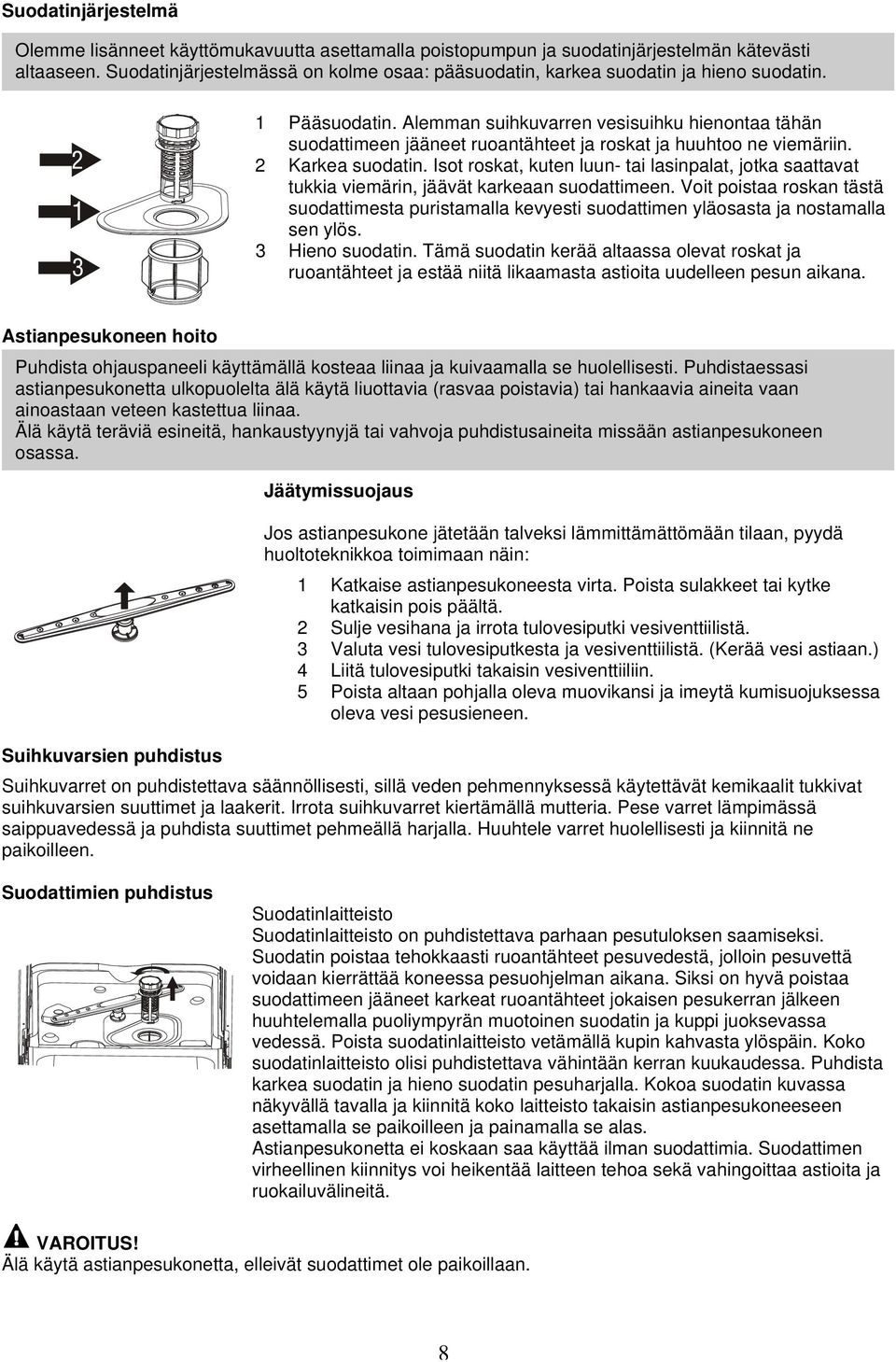

10 Suodatinjärjestelmä Olemme lisänneet käyttömukavuutta asettamalla poistopumpun ja suodatinjärjestelmän kätevästi altaaseen. Suodatinjärjestelmässä on kolme osaa: pääsuodatin, karkea suodatin ja hieno suodatin. 1 Pääsuodatin. Alemman suihkuvarren vesisuihku hienontaa tähän suodattimeen jääneet ruoantähteet ja roskat ja huuhtoo ne viemäriin. 2 Karkea suodatin. Isot roskat, kuten luun- tai lasinpalat, jotka saattavat tukkia viemärin, jäävät karkeaan suodattimeen. Voit poistaa roskan tästä suodattimesta puristamalla kevyesti suodattimen yläosasta ja nostamalla sen ylös. 3 Hieno suodatin. Tämä suodatin kerää altaassa olevat roskat ja ruoantähteet ja estää niitä likaamasta astioita uudelleen pesun aikana. Astianpesukoneen hoito Puhdista ohjauspaneeli käyttämällä kosteaa liinaa ja kuivaamalla se huolellisesti. Puhdistaessasi astianpesukonetta ulkopuolelta älä käytä liuottavia (rasvaa poistavia) tai hankaavia aineita vaan ainoastaan veteen kastettua liinaa. Älä käytä teräviä esineitä, hankaustyynyjä tai vahvoja puhdistusaineita missään astianpesukoneen osassa. Jäätymissuojaus Jos astianpesukone jätetään talveksi lämmittämättömään tilaan, pyydä huoltoteknikkoa toimimaan näin: 1 Katkaise astianpesukoneesta virta. Poista sulakkeet tai kytke katkaisin pois päältä. 2 Sulje vesihana ja irrota tulovesiputki vesiventtiilistä. 3 Valuta vesi tulovesiputkesta ja vesiventtiilistä. (Kerää vesi astiaan.) 4 Liitä tulovesiputki takaisin vesiventtiiliin. 5 Poista altaan pohjalla oleva muovikansi ja imeytä kumisuojuksessa oleva vesi pesusieneen. Suihkuvarsien puhdistus Suihkuvarret on puhdistettava säännöllisesti, sillä veden pehmennyksessä käytettävät kemikaalit tukkivat suihkuvarsien suuttimet ja laakerit. Irrota suihkuvarret kiertämällä mutteria. Pese varret lämpimässä saippuavedessä ja puhdista suuttimet pehmeällä harjalla. Huuhtele varret huolellisesti ja kiinnitä ne paikoilleen. Suodattimien puhdistus Suodatinlaitteisto Suodatinlaitteisto on puhdistettava parhaan pesutuloksen saamiseksi. Suodatin poistaa tehokkaasti ruoantähteet pesuvedestä, jolloin pesuvettä voidaan kierrättää koneessa pesuohjelman aikana. Siksi on hyvä poistaa suodattimeen jääneet karkeat ruoantähteet jokaisen pesukerran jälkeen huuhtelemalla puoliympyrän muotoinen suodatin ja kuppi juoksevassa vedessä. Poista suodatinlaitteisto vetämällä kupin kahvasta ylöspäin. Koko suodatinlaitteisto olisi puhdistettava vähintään kerran kuukaudessa. Puhdista karkea suodatin ja hieno suodatin pesuharjalla. Kokoa suodatin kuvassa näkyvällä tavalla ja kiinnitä koko laitteisto takaisin astianpesukoneeseen asettamalla se paikoilleen ja painamalla se alas. Astianpesukonetta ei koskaan saa käyttää ilman suodattimia. Suodattimen virheellinen kiinnitys voi heikentää laitteen tehoa sekä vahingoittaa astioita ja ruokailuvälineitä. VAROITUS! Älä käytä astianpesukonetta, elleivät suodattimet ole paikoillaan. 8

11 Luukun puhdistus Käytä luukun reunan puhdistukseen ainoastaan pehmeää, lämmintä ja kosteaa liinaa. Älä käytä minkäänlaista suihkutettavaa puhdistusainetta, jottei lukkoon ja sähköosiin pääse vettä. Älä käytä ulkopinnoilla hankaavia puhdistusaineita tai hankaustyynyjä, sillä ne naarmuttavat pinnan. Myös paperipyyhkeet voivat jättää pintaan naarmuja tai muita jälkiä. VAROITUS! Älä käytä luukun paneelin puhdistuksessa suihkutettavaa puhdistusainetta, sillä se voi vahingoittaa lukkoa ja sähköosia. Hankaavaa ainetta tai paperipyyhkeitä ei saa käyttää, sillä ne voivat jättää ruostumattomasta teräksestä tehtyyn pintaan naarmuja tai tahroja. Näin hoidat astianpesukonetta Jokaisen pesukerran jälkeen Sulje jokaisen pesukerran jälkeen laitteen vesihana ja jätä luukku hieman raolleen, jotteivät kosteus ja hajut jää laitteen sisälle. Irrota pistoke Irrota pistoke pistorasiasta aina ennen astianpesukoneen puhdistusta tai huoltoa. Älä ota turhia riskejä. Älä käytä liuottimia tai hankaavia puhdistusaineita Älä käytä liuottimia tai hankaavia puhdistusaineita, kun puhdistat astianpesukoneen ulko- ja kumiosia. Käytä mieluummin liinaa ja lämmintä saippuavettä. Poista sisäpinnan jäljet tai tahrat liinalla, joka on kostutettu vedellä ja pienellä määrällä valkoviinietikkaa, tai astianpesukoneeseen tarkoitetulla puhdistusaineella. Matkoille lähtiessä Matkoille lähtiessä on suositeltavaa pestä astianpesukone tyhjänä ja irrottaa sitten pistoke pistorasiasta, sulkea vesihana ja jättää luukku hieman raolleen. Tämä pidentää tiivisteiden käyttöikää ja estää hajujen muodostumisen laitteessa. Laitteen siirto Jos laitetta täytyy siirtää, yritä pitää se pystyasennossa. Laite voidaan kääntää selälleen, jos se on aivan välttämätöntä. Tiivisteet Astianpesukoneeseen voi muodostua hajuja esimerkiksi tiivisteisiin jääneistä ruoantähteistä. Säännöllinen puhdistus kostealla pesusienellä estää hajujen muodostumisen. 9

12 Sähkökytkentä VAROITUS Oman turvallisuutesi takia: älä käytä tämän laitteen kanssa jatkojohtoa tai sovitusliitintä. Älä koskaan leikkaa tai poista sähköjohtimesta kolmatta maadoituspiikkiä. Sähkövaatimukset Tässä astianpesukoneessa käytettävä johto on asianmukaisesti langoitettu V AC, 50~60 Hz. Sulakekoko on 10 ampeeria. Sulakkeen käyttö on välttämätöntä ainoastaan kuparilanka käy. Aikasytytintä tai -katkaisinta suositellaan erillisen virtapiirin muodostamiseksi tälle laitteelle. Pistorasia olisi sijoitettava viereiseen kaappiin. Varmista, että laitteen pistoke on helposti saatavilla asennuksen jälkeen. Varmista maadoitus ennen laitteen käyttöä. Turvaletkun liitäntä Laite on kytkettävä vesijohtoverkkoon uusilla letkuilla. Vanhoja letkuja ei pidä käyttää. Veden paineen on oltava vähintään 0,04 MPa ja enintään 1 MPa. Mikäli paine on tätä alempi, ota yhteyttä huoltoliikkeeseen. 1 Vedä turvaletku kokonaan ulos astianpesukoneen takana sijaitsevasta säilytyslokerosta. 2 Liitä turvaletku hanaan 19 mm:n kierreruuveilla. 3 Avaa vesihana kokonaan, ennen kuin käynnistät astianpesukoneen. TURVALETKU Turvaletkussa on kaksinkertainen seinä. Letkun järjestelmä estää veden virtauksen syöttöletkun rikkoutuessa sekä syöttöletkun ja ulomman aaltoletkun välisen ilmatilan täyttyessä vedellä. VAROITUS! Pesualtaaseen kiinnitetty letku voi haljeta, jos se on asennettu samaan vesijohtoon astianpesukoneen kanssa. Jos pesualtaassa on tällainen letku, on suositeltavaa irrottaa letku ja täyttää aukko. Turvaletkun irrotus 1 Sulje vesihana. 2 Poista vedenpaine paineenpoistopainikkeella. Tämä heikentää vedenpainetta ja suojaa käyttäjää ja huonetta roiskumiselta. 3 Irrota turvaletku hanasta. Astianpesukoneen irtikytkentä 1 Irrota sähköpistoke pistorasiasta. 2 Irrota liitin hanan sovittimesta. HUOMAUTUS: Liitin voidaan irrottaa ja siirtää kaappiin sitten, kun moottori pysähtyy viimeisen huuhtelun lopussa. 10

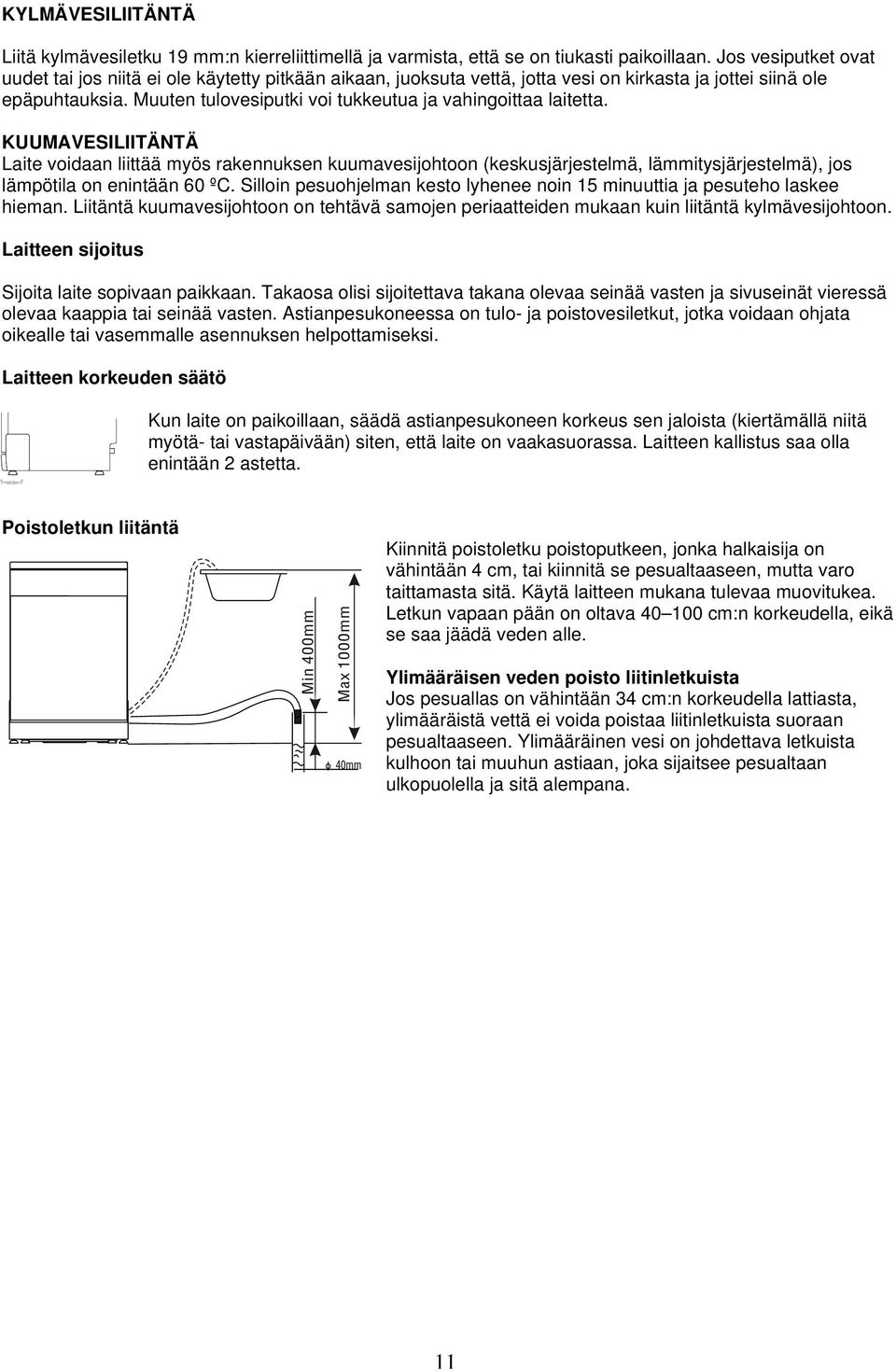

13 KYLMÄVESILIITÄNTÄ Liitä kylmävesiletku 19 mm:n kierreliittimellä ja varmista, että se on tiukasti paikoillaan. Jos vesiputket ovat uudet tai jos niitä ei ole käytetty pitkään aikaan, juoksuta vettä, jotta vesi on kirkasta ja jottei siinä ole epäpuhtauksia. Muuten tulovesiputki voi tukkeutua ja vahingoittaa laitetta. KUUMAVESILIITÄNTÄ Laite voidaan liittää myös rakennuksen kuumavesijohtoon (keskusjärjestelmä, lämmitysjärjestelmä), jos lämpötila on enintään 60 ºC. Silloin pesuohjelman kesto lyhenee noin 15 minuuttia ja pesuteho laskee hieman. Liitäntä kuumavesijohtoon on tehtävä samojen periaatteiden mukaan kuin liitäntä kylmävesijohtoon. Laitteen sijoitus Sijoita laite sopivaan paikkaan. Takaosa olisi sijoitettava takana olevaa seinää vasten ja sivuseinät vieressä olevaa kaappia tai seinää vasten. Astianpesukoneessa on tulo- ja poistovesiletkut, jotka voidaan ohjata oikealle tai vasemmalle asennuksen helpottamiseksi. Laitteen korkeuden säätö Kun laite on paikoillaan, säädä astianpesukoneen korkeus sen jaloista (kiertämällä niitä myötä- tai vastapäivään) siten, että laite on vaakasuorassa. Laitteen kallistus saa olla enintään 2 astetta. Poistoletkun liitäntä Kiinnitä poistoletku poistoputkeen, jonka halkaisija on vähintään 4 cm, tai kiinnitä se pesualtaaseen, mutta varo taittamasta sitä. Käytä laitteen mukana tulevaa muovitukea. Letkun vapaan pään on oltava cm:n korkeudella, eikä se saa jäädä veden alle. Ylimääräisen veden poisto liitinletkuista Jos pesuallas on vähintään 34 cm:n korkeudella lattiasta, ylimääräistä vettä ei voida poistaa liitinletkuista suoraan pesualtaaseen. Ylimääräinen vesi on johdettava letkuista kulhoon tai muuhun astiaan, joka sijaitsee pesualtaan ulkopuolella ja sitä alempana. 11

14 Ennen kuin otat yhteyttä huoltoon Vianmääritystä koskevia vinkkejä Seuraavilla sivuilla olevien neuvojen avulla voit välttyä ottamasta yhteyttä huoltoliikkeeseen. Ongelma Mahdollisia syitä Toimi näin Astianpesukone ei käynnisty Poistopumppu ei pysähdy Koneesta kuuluu ääniä Altaassa on vaahtoa Altaan sisäosa on värjäytynyt Astiat eivät ole kuivia Astiat ja ruokailuvälineet eivät ole puhtaita Laseissa ja aterimissa on tahroja ja kalvoja Sulake on palanut tai virrankatkaisin on päällä Sähkövirta on katkaistuna Vedenpaine on alhainen Ylivuoto Osa äänistä kuuluu asiaan Ruokailuvälineet eivät pysy paikoillaan korissa tai pohjalle on pudonnut jotakin Moottori hurisee Pesuaine on vääränlaista Huuhteluaine on vuotanut Pesuaineessa on ollut väriainetta Huuhteluainelokero on tyhjä Ohjelma on ollut väärä Kori on täytetty väärin 1 Vesi on erittäin kovaa 2 Tuloveden lämpötila on alhainen 3 Astianpesukone on liian täynnä 4 Astianpesukone on täytetty väärin 5 Pesuainejauhe on vanhaa tai kosteaa 6 Huuhteluainelokero on tyhjä 7 Pesuaineen annostus on väärä Vaihda sulake tai ota virrankatkaisin pois päältä. Irrota muut laitteet, jotka käyttävät samaa kytkentää kuin astianpesukone. Varmista, että sähköpistoke on kunnolla pistorasiassa. Varmista, että astianpesukone on päällä ja että luukku on kunnolla suljettu. Tarkista, että vesijohto on liitetty oikein ja että vesihana on auki. Järjestelmä pystyy havaitsemaan ylivuodon. Ylivuodon havaitessaan se sulkee kiertovesipumpun ja käynnistää poistopumpun. Äänistä, jotka syntyvät ruoantähteiden hienontumisesta ja pesuainelokeron avautumisesta, ei tarvitse välittää. Varmista, että kaikki pysyy paikoillaan astianpesukoneessa. Astianpesukonetta ei ole käytetty säännöllisesti. Jos et käytä laitetta usein, anna sen täyttyä ja tyhjentyä viikoittain, jotta tiivisteet pysyvät kosteina. Käytä ainoastaan astianpesukoneeseen tarkoitettua pesuainetta. Jos vaahtoa muodostuu, avaa astianpesukone ja anna vaahdon haihtua. Lisää altaaseen 4 litraa kylmää vettä. Sulje astianpesukoneen luukku ja valuta vesi ulos kääntämällä valitsin hitaasti poistomerkkiin asti. Toista tarvittaessa. Pyyhi vuotanut huuteluaine heti. Varmista, ettei pesuaine sisällä väriainetta. Varmista, että huuhteluainelokero on täynnä. Valitse tehokkaampi ohjelma. Varmista, etteivät isot astiat estä pesuainelokeron ja suihkuvarsien toimintaa. Näin poistat tahrat lasiastioista: 1 Poista kaikki metalliesineet astianpesukoneesta. 2 Älä lisää pesuainetta. 3 Valitse pisin pesuohjelma. 4 Käynnistä astianpesukone ja anna sen käydä noin minuuttia, jolloin varsinainen pesu on alkanut. 5 Avaa luukku ja kaada noin 5 dl etikkaa astianpesukoneen pohjalle. 6 Sulje luukku ja anna pesuohjelman edetä loppuun. Jos etikka ei auta, toista käsittely, mutta lisää etikan sijasta 60 ml sitruunahappokiteitä. 12

15 Ennen kuin otat yhteyttä huoltoon Ongelma Mahdollisia syitä Toimi näin Lasiastiat ovat sameita Sisäpinnoilla on keltaruskea kalvo Sisäpinnoilla on valkoinen kalvo Pesuainelokeron kansi ei sulkeudu Pesuainelokerossa on pesuainetta Koneesta tulee höyryä Astioissa on mustia tai harmaita jälkiä Altaan pohjalla on vettä Astianpesukone vuotaa Virhekoodit Vesi on pehmeää, ja pesuainetta on liikaa Astioissa on tee- tai kahvitahroja Vedessä olevat rautaesiintymät voivat muodostaa kalvon astioihin Kovan veden mineraalit aiheuttavat kalvon Valitsin ei ole nolla-asennossa Astiat tukkivat pesuainelokeron Tämä kuuluu asiaan Alumiiniesineet ovat hanganneet astioita Tämä kuuluu asiaan Huuhteluainelokero on liian täynnä Astianpesukone ei ole vaakasuorassa Vähennä pesuainetta, jos vesi on pehmeää, ja valitse lyhin pesuohjelma lasiastioiden pesemiseen. Poista tahrat käsin liuoksella, jossa on 1 osa valkaisuainetta ja 6 osaa lämmintä vettä. Tarvitset erityisen suodattimen alan yritykseltä. Puhdista sisäosa kostealla pesusienellä, jossa on astianpesukoneen pesuainetta, ja käytä kumikäsineitä. Käytä vain astianpesukoneen pesuainetta vaahtoutumisvaaran takia. Käännä valitsin nolla-asentoon ja liu uta luukun lukkoa vasemmalle. Täytä kone oikein. Luukun lukon vieressä olevasta ilmankiertoaukosta tulee hieman höyryä kuivauksen ja veden poiston aikana. Poista jäljet keskivahvalla hankaavalla puhdistusaineella. Pieni määrä puhdasta vettä altaan pohjan poistoputken luona altaan takaosassa pitää vesitiivisteet kosteina. Varo täyttämästä huuhteluainelokeroa liian täyteen. Vuotanut huuhteluaine voi aiheuttaa vaahtoutumista ja ylivuotoa. Pyyhi vuodot kostealla liinalla. Varmista, että astianpesukone on vaakasuorassa. Koodit Merkitys Mahdolliset syyt Esipesun ja pesun valot palavat Pitkä vedenottoaika. Vesihanaa ei ole avattu. samanaikaisesti Pesun ja huuhtelun valot palavat Pitkä vedenpoistoaika. Poistoputki on asennettu liian samanaikaisesti ylös. Esipesun, pesun ja huuhtelun Pitkä lämpiämisaika, mutta Lämpötila-anturin tai valot palavat samanaikaisesti vaadittua lämpötilaa ei saavuteta lämmityselementin toimintahäiriö. Kaikki neljä valoa palavat Ylitäyttö. Kone on ottanut liikaa vettä. samanaikaisesti Esipesun ja huuhtelun valot Lämpötila-anturin vika Oikosulku tai lämpötila-anturin palavat samanaikaisesti rikkoutuminen Esipesun ja kuivauksen valot Lämpötila-anturin vika Avoin virtapiiri tai lämpötilaanturin palavat samanaikaisesti rikkoutuminen VAROITUS! Jos ylivuotoa esiintyy, katkaise vesi, ennen kuin otat yhteyttä huoltoliikkeeseen. Jos pohjalevyssä on vettä ylivuodon tai pienen vuodon takia, vesi täytyy poistaa ennen astianpesukoneen käynnistystä. 13
