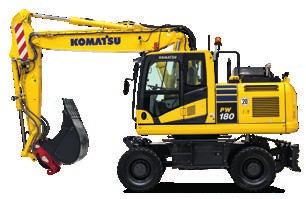

1 EU Vaihe IV moottori HYDRAULINEN PYÖRÄALUSTAINEN KAIVUKONE MOOTTORITEHO 123 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS maks. 1,13 m³

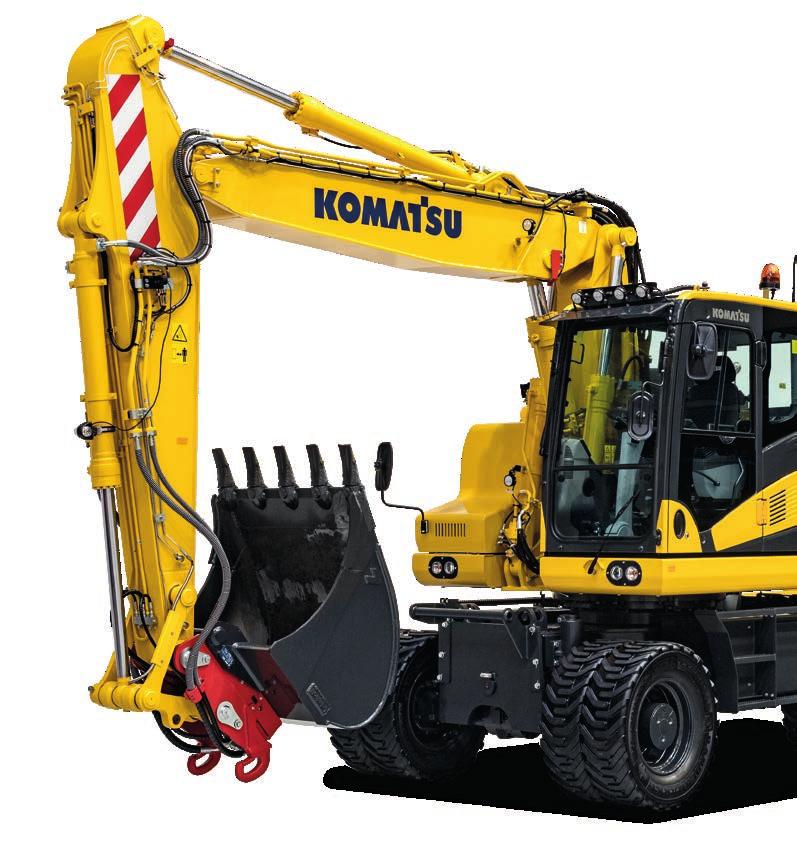

2 Yhdellä silmäyksellä MOOTTORITEHO 123 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS maks. 1,13 m³ 2

3 POIKKEUKSELLISEN HYVÄ TYÖTEHO JA YMPÄRISTÖYSTÄVÄLLINEN SUORITUSKYKY Tehokas ja ympäristöystävällinen EU Vaihe IV moottori Säädettävä tyhjäkäynnin sammutus Komatsun polttoainetta säästävä teknologia Erinomaiset ajo-ominaisuudet Suuri nostokyky Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Lisähydraulipiiri Komatsu integroitu lisälaitteiden hallinta (KIAC) Runsas lisälaitevalikoima Erinomainen kuljettajan mukavuus Ilmajousitettu Premium-luokan kuljettajan istuin jonka yhteyteen on integroitu hallintavipujen konsoli (lisävaruste) Ajonvakaaja (ECSS) KomVision lintuperspektiivinäkymä Parannettu laajakuvanäyttö Pyöräohjaus (lisävaruste) Edistykselliset hallintavivut Proportionaaliset hallintalaitteet työlaitteille Entistä paremmat ergonomiset kytkimet 6 työtapaa Kunnossapito helppoa Entistä parempi pääsy huoltokohteisiin Entistä pidempi alavaunun huoltoväli Keskusvoitelu Sähköisen polttoaineen täyttöpumpun käyttäjäystävällinen sijainti Hyvin esillä oleva AdBlue nestesäiliö KOMTRAX Komatsun langaton kaluston seurantajärjestelmä 3G mobiili tiedonvälitys Aiempaa laajemmat käyttötiedot ja raportit Integroitu tiedonvälitysantenni Huolto-ohjelma Komatsu -asiakkaille 3

4 Tehokas ja ympäristöystävällinen Korkeampi tuottavuus Kompaktin koon lisäksi PW tarjoaa ylittämättömän nostokyvyn. Tehon, painon jakautumisen, sopivien mittojen ja täydellisen ohjauksen yhdistelmä tekee siitä parhaan valinnan raskaisiin nostotöihin, kaivutehtäviin ahtaissa paikoissa ja tie- ja viemärirakennustöihin. Komatsun polttoainetta säästävä teknologia PW kuluttaa parhaimmillaan 3% vähemmän polttoainetta kuin edeltäjänsä. Moottorin hallintaa on parannettu. Moottorin käyntinopeuden mukaan säätyvät hydraulipumput takaavat tehokkuuden ja tarkkuuden sekä erillisten että samanaikaisten työliikkeiden aikana. Viskokytkin mahdollistaa jäähdytystuulettimen nopeuden muuttamisen polttoaineen kulutuksen vähentämiseksi. Säädettävä tyhjäkäynnin sammutus Komatsun automaattinen tyhjäkäyntitoiminto sammuttaa moottorin automaattisesti valitun ajan jälkeen koneen jäädessä tyhjäkäynnille. Tämä ominaisuus voidaan helposti ohjelmoida 5 60 minuutin välille, jolloin turha polttoaineen kulutus ja pakokaasupäästöt vähenevät ja käyttökustannukset vastaavasti alenevat. Lisäksi hytin monitorissa näkyvä Eco-mittari ja Eco-vinkit rohkaisevat koneen taloudelliseen käyttöön. 4

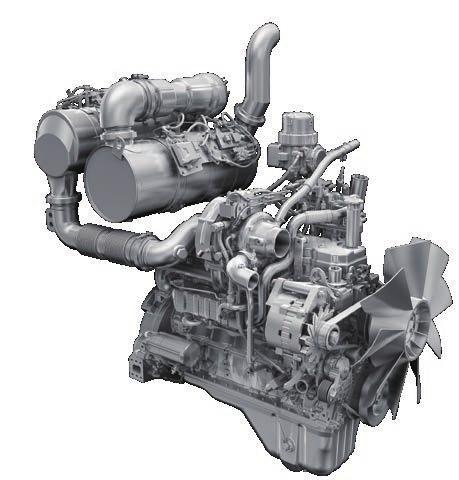

5 SCR KCCV Komatsu EU Vaihe IV VGT Komatsun EU Vaihe IV moottori on taloudellinen, luotettava ja tehokas. KDPF Päästöjen ollessa mahdollisimman alhaiset, moottori aiheuttaa ympäristölle vähemmän haittaa ja auttaa alentamaan käyttökustannuksia sekä sallii kuljettajalle tehdä työtään hyvillä mielin. Pakokaasujen jälkikäsittely Jälkikäsittelyjärjestelmään sisältyvät Komatsun Diesel partikkelisuodatin Jäähdytetty EGR (KDPF) ja SCR-yksikkö, joka ruiskuttaa oikea-aikaisesti järjestelmään tietyn määrän AdBlue -nestettä hajottaen NOx -päästöt vedeksi (H 2 O) ja myrkyttömäksi typpikaasuksi (N 2 ). Uudessa moottorissa NOx päästöt Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. ovat 80% pienemmät EU Vaihe IIIB moottoriin verrattuna. KDPF AdBlue sekoitusputki Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. Säätyvägeometrinen turbo (VGT) VGT varmistaa optimaalisen ilmavirran moottorin palotilaan käyntinopeudesta ja kuormituksesta riippumatta. Pakokaasut ovat puhtaampia, polttoainetalous parempi moottoritehon ja suorituskyvyn säilyessä ennallaan. Puhtaat pakokaasut Ammoniakin hapetuskatalysaattori NOx päästöjen selektiivinen katalyyttinen vähennys Eco-mittari, Eco-ohjaus ja polttoaineen kulutusmittari Eco taloudellinen ohjaus Polttoaineen kulutustiedot 5

6 Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Tehokas ja hallinnaltaan tarkka Komatsu PW on varusteltu siten, että se pystyy kaikkiin edellyttämiisi töihin. Olkoonpa työkohteesi iso tai pieni ja työ kaivamista, maisemointia tai raivausta, Komatsun alkuperäinen hydrauliikkajärjestelmä varmistaa joka hetki optimaalisen tuottavuuden ja hallinnan. Lisähydraulipiiri Erilaisten työlaitteiden kuten kauhojen, vasaroiden tai kahmarikauhojen käyttöä varten PW mallissa on vakiona lisähydraulipiiri, jota ohjataan hallintavivun päässä olevalla liukukytkimellä. Koneen monikäyttöisyyttä ja joustavuutta lisäävät edelleen valinnaiset toinen lisähydraulipiiri ja hydraulinen pikaliitintoiminto. Komatsu integroitu lisälaitteiden hallinta (KIAC) kanssa eri työlaitteiden vaihtaminen ja käyttäminen on lastenleikkiä. Perävaunun vetokoukku Monipuolisuuden parantamiseksi PW voidaan varustaa joko henkilöauton pallotyyppisellä vetokoukulla, maatalouskoneiden pallotyyppisellä vetokoukulla tai kuorma-auton automaattisella vetokoukulla enintään 7,5 tonnin jarrulliselle perävaunulle. Kaikki tarvittavat sähköiset ja hydrauliset liitännät ovat mukana, mukaan lukien kaksi alustan apupiiriä kallistamiseen tai takaluukun käyttämiseen. Näitä perävaunun toimintoja voidaan käyttää ohjaamossa olevilla ohjaussauvoilla. Saatavana on erilaisia perävaunun vetokoukkuja Uusi HCU-putkisto, jossa yhdenmukainen suunnittelu kaikille varren pituuksille 6

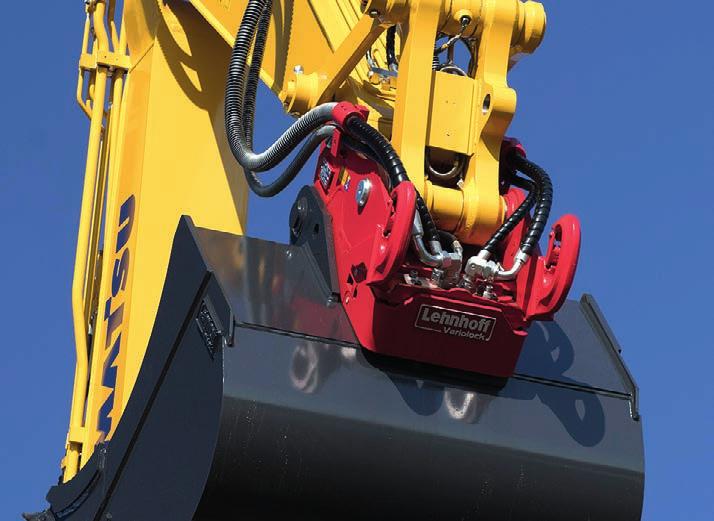

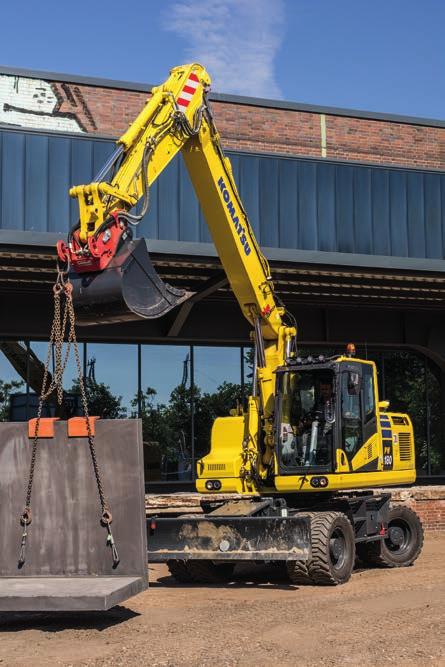

7 Lehnhoff-pikaliittimet mekaaniset, hydrauliset tai täysin hydrauliset voidaan nyt asentaa tehtaalla. Niiden avulla kaivukoneesta voidaan tehdä monipuolinen työlaitteiden alusta kaikentyyppisiä työlaitteita varten. Pikaliittimet ovat erittäin turvallisia suljetun lukitusmekanismin ja hydrauliikan ansiosta. Kuormakoukut kuuluvat kaikkien mallien vakiovarustukseen. Asiakkaat hyötyvät Komatsun laadukkaista ja optimoiduista putkista ja putkien ja letkujen reittien huolellisesta suunnittelusta sekä 24 kuukauden tehdastakuusta. Mekaaninen pikaliitin MS10 Kestävä ja luotettava myös raskaissa töissä. Lukitaan hylsyavaimella, lukittu turvallisesti kuolokohdan yli. Hydraulinen pikaliitin HS10 Mukava, nopea ja turvallinen lukitus ohjaamista käsin. Lukitaan hydraulisesti kaksitoimisella sylinterillä. Täysin hydraulinen pikaliitin Variolock VL100 Käyttäjä voi vaihtaa työlaitteita, mukaan lukien hydraulisia liitäntöjä, mukavasti ohjaamosta käsin muutamassa sekunnissa ohjaamosta poistumatta ja tarvitsematta muiden henkilöiden apua. Tämä lisää tuottavuutta ja ohjaa käyttäjää käyttämään valitsemaan juuri oikean työkalun kuhunkin työhön. Se myös auttaa välttämään letkujen vahingoittumista ja hydrauliikkajärjestelmän likaantumista ja ympäristön saastumista. 7

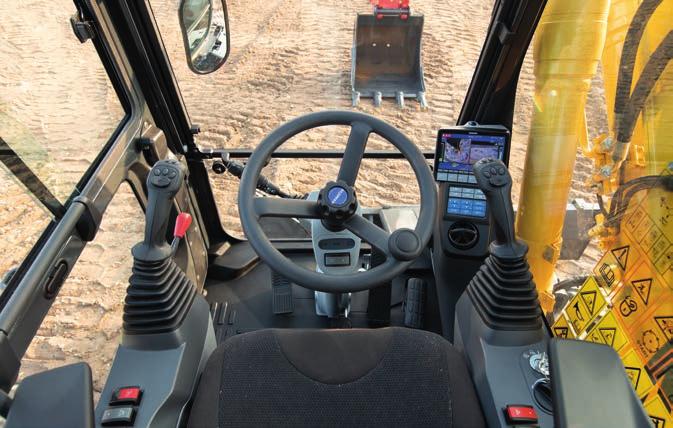

8 Ensiluokkainen mukavuus Lisääntynyt mukavuus SpaceCab -ohjaamo tarjoaa ergonomisen ja hiljaisen työympäristön, josta on erinomainen näkymä työmaalle. Se on ROPS-sertifioitu ja Komatsu on suunnitellut sen erityisesti hydraulisia kaivukoneita varten. Siinä on vahvistettu putkirakenne ja sen tärinätaso pysyy alaisena vaimentimien ansiosta. Vakiovarustukseen kuuluvan pituussäädettävällä varrella varustetun ohjauspyörän korkeutta ja ulottumaa voidaan säätää helposti. Hiljainen Komatsun pyöräalustaisten kaivukoneiden ulkoinen melutaso on erittäin alhainen ja ne sopivat erityisen hyvin ahtaissa paikoissa tai kaupunkialueella tehtäviin töihin. Äänieristyksen ja melua vaimentavien materiaalien optimaalinen käyttö auttaa pitämään melutason ohjaamon sisäpuolella samalla tasolla kuin henkilöautoissa. Premium-mukavuusistuin (lisävaruste) Premium-mukavuusistuimeen kuuluu jousitetut ohjaussauvakonsolit, erittäin korkealuokkainen pehmusteverhoilu, automaattinen painon säätö, pneumaattinen lantiotuki ja ilmastointijärjestelmä istuimen lämpötilan optimaaliseen säätöön. Parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Ajonvakaaja (ECSS) Ajonvakaaja (ECSS) lisää mukavuutta huomattavasti ajettaessa töyssyissä. Uusi premium-mukavuusistuin Ajonvakaaja (ECSS) ajomukavuuden parantamiseksi 8

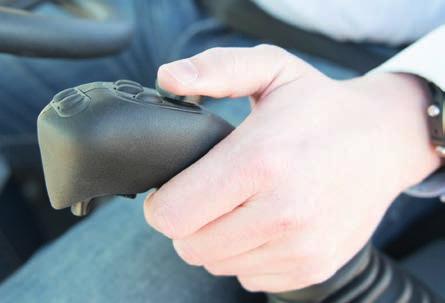

9 Edistykselliset hallintavivut Helppokäyttöinen Komatsu PW tarjoaa käyttökonseptin, joka mahdollistaa käyttäjälle koneen täydellisen hallinnan. Erilaiset kameranäkymät, alavaunun lisävarusteet ja manuaalinen akselin lukko voidaan aktivoida hallintavipujen yläosassa olevilla painikkeilla. Käyttäjä voi kättään ohjaussauvasta irrottamatta vaihtaa puomin käytöstä alavaunun ohjaamiseen puskulevyn tarkkaa hallintaa varten. Proportionaaliset hallintalaitteet Proportionaalisella ohjauksella varustetut ergonomiset ohjaussauvat suunniteltiin ja kehitettiin uudelleen erityisesti pyöräalustaisiin kaivukoneisiin. Niissä on vaakatasossa liikkuvat liukukytkimet ensimmäistä ja toista (valinnainen) työlaitepiiriä varten, ja niiden välityksellä erilaisten ojanperkauskauhojen, lajittelupihtien, kahmarikauhojen, pyörittäjäkallistajien ja monien muiden erittäin tarkkaa ohjausta vaativien hydraulisten työlaitteiden hallinta on turvallista ja tarkkaa. Komatsu integroitu lisälaitteiden hallinta (KIAC) (lisävaruste) Jotta työkalun vaihto voidaan suorittaa nopeasti ja turvallisesti ohjaamosta poistumatta, monitoripaneelissa on valittavana esiasetetut öljyvirran ja paineen asetukset enintään 15 hydraulista työlaitetta varten. Komatsu integroitu lisälaitteiden hallinta (KIAC) sisältää säädöt ensimmäistä ja toista (valinnainen) hydraulista piiriä varten. Iskuvasara-toimintatilan valitseminen katkaisee paineen paluulinjasta automaattisesti. 6 työtapaa PW kehittää tarvittavan tehon alhaisimmalla polttoainemäärällä. Käytettävissä on 6 erilaista työtapa-asetusta: Power, nosto/tarkkuus, vasara, economy, lisälaitteiden power ja lisälaitteiden economy. Kuljettaja voi säätää Economy -työtapaa siten, että saavutetaan tekeillä olevan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Komatsu integroitu lisälaitteiden hallinta (KIAC) Säädettävä öljyvirtaus Ergonomiset kytkimet, jotka syttyvät pimeässä lisäten turvallisuutta ja helppokäyttöisyyttä Säädettävä joystick-sauvaohjaus (lisävaruste) mahdollistaa koneen ohjaamisen vähemmällä vaivalla, kun ohjausliikkeitä on tehtävä toistuvasti 9

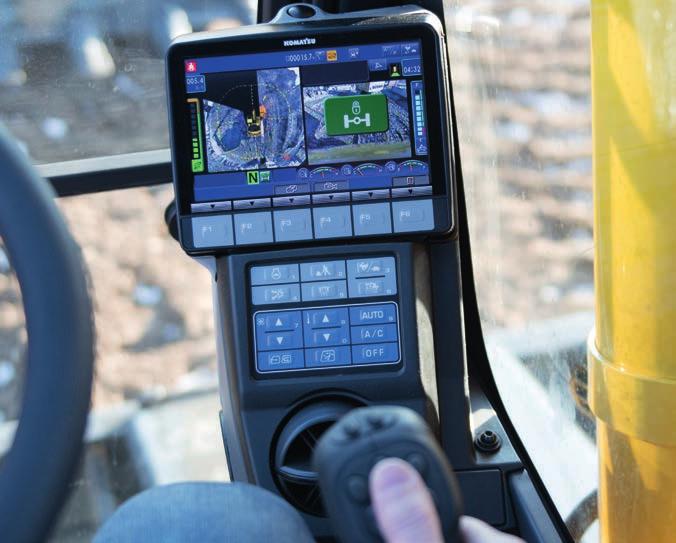

10 Informaatio & kommunikaatio teknologia Alhaisemmat käyttökustannukset Komatsun informaatio- ja tiedotustekniikka myötävaikuttaa käyttökustannusten alentamiseen auttamalla käyttäjiä johtamaan työkohteitaan tehokkaammin. Se nostaa asiakkaiden tyytyväisyyden tasoa ja lisää tuotteittemme kilpailukykyä. Laajakuvanäyttö Suuri määrä toimintoja ja toiminnallista informaatiota on käytettävissä helpoilla ja monitoimisilla kytkimillä 24 eri kielellä. Kehittyvä tiedonsaanti Tarvittavat tiedot on nyt helpompi löytää kuin koskaan aikaisemmin kehittyneen näyttöpaneelin välityksellä. Tekeillä olevaa työtä koskeva optimaalinen päänäyttö on valittavissa yksinkertaisesti painamalla F6 painiketta. Pikainen toimintatietojen selaus KomVision mahdollistaa erinäisiä hyödyllisiä kameranäkymiä koneen tarkkailemiseksi jatkuvasti lintuperspektiivistä Kuljettajan tunnistustoiminto 10

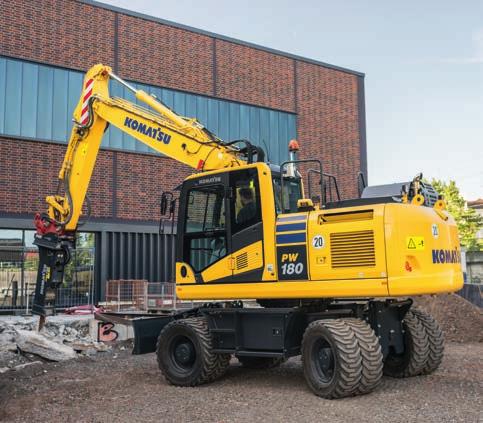

11 Turvallisuus ennen kaikkea Optimaalinen työkohteen turvallisuus Komatsu PW kaivukoneen turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Ajo- ja työlaitevipujen neutraali tunnistusjärjestelmä lisää turvallisuutta työkohteessa yhdessä istuinvyön varoittimen ja kuuluvan ajohälyttimen kanssa. Erittäin kestävät liukastumista estävät tasot joissa erityinen kitkapinnoite säilyttävät pitokykynsä pitkään. KomVision kamerat KomVision KomVision on yhdistetty koneessa oleviin verkotettuihin teräväpiirtokameroihin, jotka tuottavat erittäin tarkan, tosiaikaisen lintuperspektiivin näkymän välittömästä lähiympäristöstä ohjaamon laajakuvanäytössä. Käyttäjä voi nopeasti ja helposti tarkistaa koneen lähialueen ennen kuin suorittaa mitään liikkeitä. Näin käyttäjä voi keskittyä työhön myös huonosti valaistuissa olosuhteissa. Poikkeuksellinen kuljettajan suojaus Komatsu SpaceCab -ohjaamo ROPS ohjaamossa on teräsputkirunko, joka vaimentaa iskuja tehokkaasti ja on erittäin kestävä. Istuinvyö on suunniteltu pitämään kuljettaja turvallisesti sisällä ohjaamossa mahdollisessa onnettomuustilanteessa. Vaihtoehtoisesti ohjaamo voidaan varustaa Putoavilta esineiltä suojaavalla rakenteella (FOPS), johon kuuluu avattava tuulilasin suoja. Kaiteilla ja karhennetuilla askelmilla varustetut tikkaat huoltotasolle Turvallinen kunnossapito Moottorin kuumia alueita ympäröivät lämpösuojat, suojatut tuulettimen hihnat ja hihnapyörät, pumpun ja moottorin välissä oleva seinämä, joka estää hydrauliöljyä suihkuamasta moottorille ja poikkeuksellisen jämäkät kädensijat: Komatsun perinne, jossa korkeinta turvallisuustasoa toteutetaan nopean ja juohevan kunnossapidon varmistamiseksi. 11

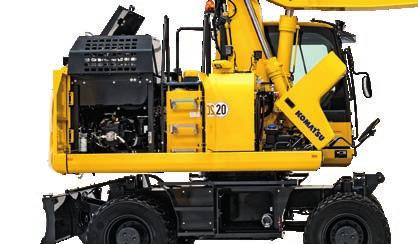

12 Kunnossapito helppoa Näyttöpaneelin kunnossapitonäyttö Helppo ja mukava huoltaa Suuret ovet ja konepeitto avaavat pääsyn kaikkiin päivittäisiin huoltokohteisiin. Keskitetysti asennettujen suodattimien pitkät huoltovälit parantavat koneen käyttövalmiutta. Helposti puhdistettava jäähdytin Vierekkäin asennetut välijäähdytin ja hydrauliöljyn jäähdytin on helppo puhdistaa ja korjata erikseen mahdollisen vaurion sattuessa. AdBlue nestetaso ja mittari Komatsu CARE Komatsu CARE on huolto-ohjelma, joka on vakiovaruste useimmissa uusissa Komatsu koneissa. Se kattaa määräaikaishuollot, joista huolehtivat Komatsun kouluttamat asentajat alkuperäisiä Komatsu -varaosia käyttäen. Lisäksi riippuen koneesi moottorista se tarjoaa laajennetun huollon Diesel partikkelisuodattimelle (KDPF) tai Komatsu hapetuskatalysaattorille (KDOC) ja Selektiivisen Katalyyttisen Pelkistämiselle (SCR). Halutessasi lisätietoja, ota yhteyttä Komatsu maahantuojaan. Sähköinen polttoaineen täyttöpumppu Kaikissa PW kaivukoneissa on vakiona automaattikatkaisulla varustettu tankkauspumppu helpottamassa tynnyristä tankkaamista. Keskitetyt rasvausnipat PW mallissa on keskitetty järjestelmä, jonka välityksellä puomi on mahdollista voidella säännöllisesti. Valinnainen, täysautomaattinen keskusvoitelujärjestelmä voitelee määrävälein koko koneen pidentäen sen käyttöikää ja parantaen sen jälleenmyyntiarvoa. Hyvin esillä oleva AdBlue nestesäiliö Keskusvoitelu (lisävaruste) 12

13 KOMTRAX Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. KOMTRAX on käytettävissä tietokoneella, älypuhelimella tai tabletilla. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät langattomasti (satelliitti, GPRS tai 3G mallista riippuen) sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä ilman lisäkustannuksia. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Mukavuus KOMTRAX mahdollistaa kalustosi hallinnan verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Näiden tietojen avulla voidaan ennakoida huollon ja varaosien tarve sekä minimoida vianetsintään kuluva aika. 13

14 Tekniset tiedot MOOTTORI Malli Tyyppi Moottoriteho käyntinopeudella ISO ISO 9249 (moottoriteho) Komatsu SAA6D107E-3 Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori rpm 123 kw / 165 hv 118 kw / 158 hv Sylinterien lukumäärä 6 Sylinterimitat, halkaisija iskunpituus Iskutilavuus Ilmanpuhdistimen tyyppi Jäähdyttäjä Vaihtovirtalaturi Käynnistysmoottori HYDRAULIJÄRJESTELMÄ Tyyppi Lisähydrauliikka Pääpumppu Suurin tuotto mm 6,69 l Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva Imevät jäähdyttimen siivet, kennon suojaverkko 24 V / 90 A 24 V / 5,5 kw HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Spesifikaatiosta riippuen voidaan asentaa jopa 2 lisähydrauliikkaa ja työlaitteen pikakiinnityshydrauliikka Säätyvätilavuuksinen mäntäpumppu; puomille, varrelle, kauhalle, käännölle ja ajolle Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili Ajo Kääntö Ohjaus KÄÄNTÖ Tyyppi Käännön lukitus Käännön nopeus Vääntömomentti OHJAUSJÄRJESTELMÄ Ajon valvontalaitteet Pienin kääntösäde 288,4 l/min 380 kg/cm² 420 kg/cm² 290 kg/cm² 36 kg/cm² Muuttuvatilavuus mäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle Sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä 0-11,5 rpm 43 knm Hydraulinen ohjausjärjestelmä, jossa oma erillinen hammaspyöräpumppu. Ohjaaminen tapahtuu orbitrol- ja prioriteettiventtiilien välityksellä mm (ulommaisen renkaan keskeltä) JARRUT Tyyppi Ajojarrut Seisontajarru VAIHTEISTO Tyyppi Ajomoottorit Suurin paine Ajotavat Ajonopeudet Hi / Lo / Ryömintä Täysautomaattinen powershiftvaihteisto, jossa jatkuva nelipyöräveto Yksi muuttuvatilavuuksinen aksiaalimäntämoottori 380 bar Automaatti + 3 ajotapaa 35,0 / 10,0 / 2,5 km/h Lisävarusteena saatavana rajoitin, joka rajoittaa ajonopeuden 20 km/h. Suurin vetovoima Akselin kallistusvara TÄYTTÖMÄÄRÄT Polttoainesäiliö Jäähdytin Moottoriöljy Käännön vaihde Hydrauliöljysäiliö Vaihteisto Tasauspyörästö / etuakseli Tasauspyörästö / taka-akseli Etuakselin napa Taka-akselin napa Kääntökehän rasva AdBlue säiliö PÄÄSTÖARVOT Moottorin päästöt Äänitaso LwA, ulkoinen melu LpA, melutaso ohjaamossa Tärinätasot (EN 12096:1997) Käsi/käsivarsi Vartalo Kaksipiirinen hydraulinen jarrujärjestelmä, jossa erillinen hammaspyöräpumppu Poljinkäyttöiset öljykylpylevyjarrut pyörien navoissa Sähköisesti ohjatut, jousitoimiset hydraulisesti vapautettavat vaihteistoon vaikuttavat monilevyiset öljykylpyjarrut kg 10, lukittavissa mihin asentoon hyvänsä ohjaamosta. 310 l 35 l 23,1 l 5,5 l 167 l 3,0 l 9,5 l 12,4 l 2,5 l 2,5 l 10,5 l 29,6 l Täyttää EU Vaihe IV -päästömääräykset 101 db(a) (2000/14/EC Vaihe II) 69 db(a) (ISO 6396 dynaaminen melutaso) 2,5 m/s² (mittausepävarmuus K = 0,49 m/s²) 0,5 m/s² (mittausepävarmuus K = 0,16 m/s²) Sisältää fluorattua kasvihuonekaasu HFC-134a (GWP 1430). Kaasun määrä 0,9 kg, vastaava CO 2 1,29 t. 14

15 TYÖPAINOT (NOIN) Alavaunun lisälaite Kiintopuomi Nivelpuomi Ilman lisälaitteita kg kg Takapuskulevy kg kg Takatukijalka kg kg 2 tukijalkaa + puskulevy kg kg 4 tukijalkaa kg kg Työpaino sisältäen yllä mainitun työlaitteen, mm varren, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainesäiliön, kauhan (530 kg) ja vakiovarusteet. KAUHAN MAKSIMITILAVUUS JA PAINO Kiintopuomi Varren pituus Materiaalin ominaispaino alle 1,2 t/m³ 1,13 m³ 675 kg 1,04 m³ 645 kg 0,94 m³ 615 kg Materiaalin ominaispaino alle 1,5 t/m³ 0,94 m³ 615 kg 0,85 m³ 585 kg 0,75 m³ 525 kg Materiaalin ominaispaino alle 1,8 t/m³ 0,85 m³ 585 kg 0,75 m³ 525 kg 0,66 m³ 495 kg Nivelpuomi Varren pituus Materiaalin ominaispaino alle 1,2 t/m³ 1,13 m³ 675 kg 1,04 m³ 645 kg 0,94 m³ 615 kg Materiaalin ominaispaino alle 1,5 t/m³ 0,94 m³ 615 kg 0,85 m³ 585 kg 0,75 m³ 525 kg Materiaalin ominaispaino alle 1,8 t/m³ 0,85 m³ 585 kg 0,75 m³ 525 kg 0,66 m³ 495 kg Maksimikuorma ja paino on laskettu ISO 10567:2007:n mukaan. Taulukon arvot perustuvat kaatokuormaan lastattaessa sivulta täydellä kauhalla ja suurimmalla etäisyydellä. KAIVUVOIMAT Varren pituus Kauhan murtovoima kg (115 kn) kg (115 kn) kg (115 kn) Kauhan murtovoima power max kg (123 kn) kg (123 kn) kg (123 kn) Varren kaivuvoima kg (89 kn) kg (80 kn) kg (74 kn) Varren kaivuvoima power max kg (95 kn) kg (88 kn) kg (79 kn) 15

16 Päämitat ja suoritusarvot KIINTOPUOMI A C Ajoasento Varren pituus A B mm mm mm mm * mm mm B D Kuljetusasento Varren pituus C D mm mm mm mm mm mm * Ajoasennossa ilman kauhaa Nivelpuomi C A Ajoasento Varren pituus A B mm mm mm mm * mm mm B D Kuljetusasento Varren pituus C D** mm mm mm mm mm mm * Ajoasennossa ilman kauhaa ** Korkeus letkun yläosaan 16

17 (2.125) (2.750) (3.895) Kaikki mitat Bandenmarkt Excavator 315/70 R22.5 -renkailla (2.750) ( ): Suluissa on esitetty 2,75 m akseleilla varustetun koneen mitat

18 Kaivu-ulottuvuudet KIINTOPUOMI F A B E D C VARREN PITUUS A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin kaivuetäisyys mm mm mm E Suurin kaivuetäisyys maan tasossa mm mm mm F Pienin kääntösäde mm mm mm 18

19 Nivelpuomi F A B E D C VARREN PITUUS A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin kaivuetäisyys mm mm mm E Suurin kaivuetäisyys maan tasossa mm mm mm F Pienin kääntösäde mm mm mm 19

20 Nostokapasiteetti Kiintopuomi / alavaunun leveys 2,55 m Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 20 Ilman tukijalkoja Puskulevy edessä tai takana Takatukijalka 7,5 m kg *3.350 *3.350 * ,0 m kg * * ,5 m kg *8.150 * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg * ,5 m kg *2.750 * ,0 m kg * ,5 m kg * * ,0 m kg ,5 m kg ,0 m kg *5.600 * ,5 m kg * ,0 m kg * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg * * ,5 m kg * * ,0 m kg * ,5 m kg ,0 m kg *5.750 * ,5 m kg * *5.100 * ,0 m kg * * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg * * * ,5 m kg * * * * *8.150 * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * * *5.600 * ,5 m kg * * * * * ,0 m kg * * * * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.200 * ,5 m kg * * * *5.050 * ,0 m kg * * * * * ,5 m kg * * * * ,0 m kg * * * *5.750 * ,5 m kg * * * * * *5.100 * ,0 m kg * * * * * * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 * *5.600 * ,5 m kg * * * * *8.150 * ,0 m kg * * * * ,5 m kg * * ,0 m kg * * * ,5 m kg * * * *9.100 * ,0 m kg * * * *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 * ,5 m kg *2.450 *2.500 * * *6.050 * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * *5.600 * ,5 m kg * * * * *8.950 * ,0 m kg * * * *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 * * *5.050 * ,0 m kg *2.150 *2.150 * * * * ,5 m kg * * * ,0 m kg * * *5.750 * ,5 m kg * * * *8.500 *8.500 *5.100 * ,0 m kg * * * * *4.150 *4.150 *4.800 *4.800

21 Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Tukitassut + puskulevy Tukijalat edessä ja takana 7,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 *5.000 *5.000 *5.600 * ,5 m kg *2.900 *2.900 *2.900 *2.900 * *7.250 *7.250 *8.150 * ,0 m kg *2.950 *2.950 * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * *9.100 * ,0 m kg *4.150 *4.150 * *6.700 *6.700 *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 *4.500 * ,5 m kg *2.450 *2.450 * * *6.050 * ,0 m kg *2.550 *2.550 * * * ,5 m kg *2.700 *2.700 * * * ,0 m kg * * * * *5.600 * ,5 m kg * * * * *8.950 * ,0 m kg * * * *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 * *4.900 *4.900 *5.050 * ,0 m kg *2.150 *2.150 * * * * * ,5 m kg *2.300 *2.300 * * * ,0 m kg *2.600 *2.600 * * * *5.750 * ,5 m kg * * * * *8.500 *8.500 *5.100 * ,0 m kg * * * * * *4.150 *4.150 *4.800 * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 *5.000 *5.000 *5.600 * ,5 m kg *2.900 *2.900 *2.900 *2.900 *6.050 *6.050 *7.250 *7.250 *8.150 * ,0 m kg *2.950 *2.950 * * *8.600 * ,5 m kg *3.100 *3.100 * * * ,0 m kg *3.450 *3.450 * * * ,5 m kg *4.150 *4.150 * *8.600 *8.600 *9.100 * ,0 m kg *4.150 *4.150 *4.700 *4.700 *6.700 *6.700 *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 *4.500 * ,5 m kg *2.450 *2.450 *3.600 *3.600 *5.550 *5.550 *6.050 * ,0 m kg *2.550 *2.550 * * *8.250 * ,5 m kg *2.700 *2.700 * * * ,0 m kg *3.050 *3.050 * * * *5.600 * ,5 m kg *3.600 *3.600 * * * *8.950 * ,0 m kg *4.250 *4.250 *5.200 *5.200 *7.150 *7.150 *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 *3.700 *3.700 *4.900 *4.900 *5.050 * ,0 m kg *2.150 *2.150 * * *7.800 *7.800 * * ,5 m kg *2.300 *2.300 * * * ,0 m kg *2.600 *2.600 * * * *5.750 * ,5 m kg *3.050 *3.050 * * * *8.500 *8.500 *5.100 * ,0 m kg *4.050 *4.050 * *7.550 *7.550 * * *4.150 *4.150 *4.800 *4.800 C A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauhan vivusto (120 kg) ja kauhasylinteri (109 kg) Jos poistetaan kauhan sylinteri tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat ISO standardiin Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella 21

22 Nostokapasiteetti Nivelpuomi / alavaunun leveys 2,55 m Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 22 Ilman tukijalkoja Puskulevy edessä tai takana Takatukijalka 7,5 m kg * * ,0 m kg * * ,5 m kg *6.350 * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg 7,5 m kg *3.000 * ,0 m kg * ,5 m kg * * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg ,5 m kg *2.550 *2.550 * ,0 m kg * ,5 m kg * *4.550 * ,0 m kg ,5 m kg ,0 m kg *4.900 * ,5 m kg * ,0 m kg ,5 m kg *3.650 *3.650 * ,0 m kg * * *5.400 * ,5 m kg * * * * *6.350 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg 7,5 m kg *3.000 * ,0 m kg * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * * ,0 m kg * * * ,5 m kg *2.550 *2.550 * ,0 m kg *2.300 *2.300 * ,5 m kg * * * *4.550 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * *4.900 * ,5 m kg * * * * * ,0 m kg * * * ,5 m kg *3.650 *3.600 *5.450 * ,0 m kg *3.150 *3.150 * *5.400 * ,5 m kg * * * * *6.350 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * ,5 m kg * * * *8.250 * ,0 m kg 7,5 m kg *3.000 * ,0 m kg *2.700 *2.650 * ,5 m kg *2.550 *2.550 * * *5.400 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * *8.150 * ,0 m kg * * * ,5 m kg *2.550 *2.550 *3.450 * ,0 m kg *2.300 *2.300 * ,5 m kg *2.200 *2.200 * * *4.550 * ,0 m kg *2.200 *2.200 * * * ,5 m kg * * * * ,0 m kg * * * * *4.900 * ,5 m kg * * * * *7.700 * ,0 m kg * * *

23 Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Tukitassut + puskulevy Tukijalat edessä ja takana 7,5 m kg *3.650 *3.650 *5.450 * ,0 m kg *3.150 *3.150 * *5.400 * ,5 m kg *3.000 *3.000 *3.350 *3.350 * *6.500 *6.500 *6.350 * ,0 m kg *3.000 *3.000 * * * ,5 m kg *3.050 *3.050 * * * ,0 m kg * * * * ,5 m kg * * * *8.250 * ,0 m kg 7,5 m kg *3.000 * ,0 m kg *2.700 *2.700 *4.650 * ,5 m kg *2.550 *2.550 * * *5.400 * ,0 m kg *2.550 *2.550 * * * ,5 m kg *2.650 *2.650 * * * ,0 m kg *2.900 *2.900 * * * ,5 m kg * * * * *8.150 * ,0 m kg * * * ,5 m kg *2.550 *2.550 *3.450 * ,0 m kg *2.300 *2.300 *4.150 * ,5 m kg *2.200 *2.200 * *4.700 *4.700 *4.550 * ,0 m kg *2.200 *2.200 * * *7.550 * ,5 m kg *2.300 *2.300 * * * ,0 m kg *2.450 *2.450 * * * *4.900 * ,5 m kg *2.850 *2.850 * * * *7.700 * ,0 m kg * * * ,5 m kg *3.650 *3.650 *5.450 * ,0 m kg *3.150 *3.150 *5.200 *5.200 *5.400 * ,5 m kg *3.000 *3.000 *3.350 *3.350 *5.600 *5.600 *6.500 *6.500 *6.350 * ,0 m kg *3.000 *3.000 * *5.950 *5.950 *8.250 * ,5 m kg *3.050 *3.050 * * * ,0 m kg *3.350 *3.350 * * * ,5 m kg *3.850 *3.850 * *8.700 *8.700 *8.250 * ,0 m kg 7,5 m kg *3.000 * ,0 m kg *2.700 *2.700 *4.650 * ,5 m kg *2.550 *2.550 *3.950 *3.950 *5.400 *5.400 *5.400 * ,0 m kg *2.550 *2.550 * *5.700 *5.700 *7.800 * ,5 m kg *2.650 *2.650 * * * ,0 m kg *2.900 *2.900 * * * ,5 m kg *3.350 *3.350 * * * *8.150 * ,0 m kg *4.700 *4.700 *5.250 *5.250 *7.300 * ,5 m kg *2.550 *2.550 *3.450 * ,0 m kg *2.300 *2.300 *4.150 * ,5 m kg *2.200 *2.200 *3.900 *3.900 *4.700 *4.700 *4.550 * ,0 m kg *2.200 *2.200 * *5.550 *5.550 *7.550 * ,5 m kg *2.300 *2.300 * * *8.850 * ,0 m kg *2.450 *2.450 * * * *4.900 * ,5 m kg *2.850 *2.850 * * * *7.700 * ,0 m kg *4.150 *4.150 *5.550 *5.550 *7.650 *7.650 A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauhan vivusto (120 kg) ja kauhasylinteri (109 kg) Jos poistetaan kauhan sylinteri tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat ISO standardiin Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella 23

24 Nostokapasiteetti Kiintopuomi / alavaunun leveys 2,75 m Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 24 Ilman tukijalkoja Puskulevy edessä tai takana Takatukijalka 7,5 m kg *3.350 *3.350 *5.150 * ,0 m kg * * ,5 m kg *8.150 * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg * ,5 m kg *2.750 * ,0 m kg * ,5 m kg * * ,0 m kg ,5 m kg ,0 m kg *5.600 * ,5 m kg * ,0 m kg * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 * ,5 m kg * *5.050 * ,0 m kg * ,5 m kg ,0 m kg *5.750 * ,5 m kg * *5.100 * ,0 m kg * * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 * *5.600 * ,5 m kg * * * * *8.150 * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * * *5.600 * ,5 m kg * * * * * ,0 m kg * * * * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 * ,5 m kg *2.100 *2.100 * * *5.050 * ,0 m kg * * * * * ,5 m kg * * * * ,0 m kg * * * *5.750 * ,5 m kg * * * * *8.500 *8.500 *5.100 * ,0 m kg * * * * * * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 * *5.600 * ,5 m kg *2.900 *2.900 *2.900 *2.900 * * *8.150 * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * ,5 m kg * * * *9.100 * ,0 m kg * * * *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 *4.500 * ,5 m kg *2.450 *2.450 * * *6.050 * ,0 m kg *2.550 *2.550 * * * ,5 m kg * * * ,0 m kg * * * *5.600 * ,5 m kg * * * * *8.950 * ,0 m kg * * * *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 * * *5.050 * ,0 m kg *2.150 *2.150 * * * * * ,5 m kg *2.300 * * * ,0 m kg * * * *5.750 * ,5 m kg * * * * *8.500 *8.500 *5.100 * ,0 m kg * * * * * *4.150 *4.150 *4.800 *4.800

25 Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Tukitassut + puskulevy Tukijalat edessä ja takana 7,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 *5.000 *5.000 *5.600 * ,5 m kg *2.900 *2.900 *2.900 *2.900 * *7.250 *7.250 *8.150 * ,0 m kg *2.950 *2.950 * * * ,5 m kg *3.100 *3.100 * * * ,0 m kg *3.450 * * * ,5 m kg * * * *9.100 * ,0 m kg *4.150 *4.150 *4.700 *4.700 *6.700 *6.700 *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 *4.500 * ,5 m kg *2.450 *2.450 *3.600 *3.600 *5.550 *5.550 *6.050 * ,0 m kg *2.550 *2.550 * * *8.250 * ,5 m kg *2.700 *2.700 * * * ,0 m kg *3.050 * * * *5.600 * ,5 m kg *3.600 *3.600 * * * *8.950 * ,0 m kg *4.250 *4.200 * *7.150 *7.150 *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 *3.700 *3.700 *4.900 *4.900 *5.050 * ,0 m kg *2.150 *2.150 * * *7.800 *7.800 * * ,5 m kg *2.300 *2.300 * * * ,0 m kg *2.600 * * * *5.750 * ,5 m kg *3.050 *3.050 * * * *8.500 *8.500 *5.100 * ,0 m kg * * *7.550 *7.550 * * *4.150 *4.150 *4.800 * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 *5.000 *5.000 *5.600 * ,5 m kg *2.900 *2.900 *2.900 *2.900 *6.050 *6.050 *7.250 *7.250 *8.150 * ,0 m kg *2.950 *2.950 * *6.550 *6.550 *8.600 * ,5 m kg *3.100 *3.100 * * *9.550 * ,0 m kg *3.450 *3.450 * * *9.450 * ,5 m kg *4.150 *4.150 *6.400 *6.400 *8.600 *8.600 *9.100 * ,0 m kg *4.150 *4.150 *4.700 *4.700 *6.700 *6.700 *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 *4.500 * ,5 m kg *2.450 *2.450 *3.600 *3.600 *5.550 *5.550 *6.050 * ,0 m kg *2.550 *2.550 * *6.350 *6.350 *8.250 * ,5 m kg *2.700 *2.700 * * *9.300 * ,0 m kg *3.050 *3.050 * * *9.550 *9.550 *5.600 * ,5 m kg *3.600 *3.600 *4.150 *4.150 * *8.750 *8.750 *8.950 * ,0 m kg *4.250 *4.250 *5.200 *5.200 *7.150 *7.150 *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 *3.700 *3.700 *4.900 *4.900 *5.050 * ,0 m kg *2.150 *2.150 *4.700 *4.700 *6.100 *6.100 *7.800 *7.800 * * ,5 m kg *2.300 *2.300 * * *9.100 * ,0 m kg *2.600 *2.600 * * *9.450 *9.450 *5.750 * ,5 m kg *3.050 *3.050 * * *8.950 *8.950 *8.500 *8.500 *5.100 * ,0 m kg *4.050 *4.050 *5.500 *5.500 *7.550 *7.550 * * *4.150 *4.150 *4.800 *4.800 C A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauhan vivusto (120 kg) ja kauhasylinteri (109 kg) Jos poistetaan kauhan sylinteri tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat ISO standardiin Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella 25

26 Nostokapasiteetti Nivelpuomi / alavaunun leveys 2,75 m Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Ilman tukijalkoja Puskulevy edessä tai takana 7,5 m kg *3.650 *3.650 * ,0 m kg * * ,5 m kg *6.350 * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg 7,5 m kg *3.000 * ,0 m kg * ,5 m kg * * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg ,5 m kg *2.550 *2.550 * ,0 m kg * ,5 m kg * *4.550 * ,0 m kg ,5 m kg ,0 m kg *4.900 * ,5 m kg * ,0 m kg ,5 m kg *3.650 *3.650 *5.450 * ,0 m kg * * *5.400 * ,5 m kg * * * * *6.350 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * *8.250 * ,0 m kg 7,5 m kg *3.000 * ,0 m kg *2.700 *2.650 * ,5 m kg * * * *5.400 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * *8.150 * ,0 m kg * * * ,5 m kg *2.550 *2.550 *3.450 * ,0 m kg *2.300 *2.300 * ,5 m kg * * * *4.550 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * *4.900 * ,5 m kg * * * * *7.700 * ,0 m kg * * * Takatukijalka 7,5 m kg * * ,0 m kg * * * ,5 m kg * * * * *6.350 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * ,5 m kg * * * * ,0 m kg 7,5 m kg *3.000 * ,0 m kg * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * * * ,0 m kg * * * ,5 m kg *2.550 *2.550 * ,0 m kg * * ,5 m kg * * * *4.550 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * *4.900 * ,5 m kg * * * * ,0 m kg * * *

27 Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Tukitassut + puskulevy Tukijalat edessä ja takana 7,5 m kg *3.650 *3.650 *5.450 * ,0 m kg *3.150 *3.150 *5.200 *5.200 *5.400 * ,5 m kg *3.000 *3.000 *3.350 *3.350 *5.600 *5.600 *6.500 *6.500 *6.350 * ,0 m kg *3.000 *3.000 * * *8.250 * ,5 m kg *3.050 *3.050 * * * ,0 m kg *3.350 *3.350 * * * ,5 m kg *3.850 *3.850 * * *8.250 * ,0 m kg 7,5 m kg *3.000 * ,0 m kg *2.700 *2.700 *4.650 * ,5 m kg *2.550 *2.550 *3.950 *3.950 *5.400 *5.350 *5.400 * ,0 m kg *2.550 *2.550 * * *7.800 * ,5 m kg *2.650 *2.650 * * * ,0 m kg *2.900 *2.900 * * * ,5 m kg *3.350 *3.350 * * * *8.150 * ,0 m kg *4.700 *4.650 * *7.300 * ,5 m kg *2.550 *2.550 *3.450 * ,0 m kg *2.300 *2.300 *4.150 * ,5 m kg *2.200 *2.200 *3.900 *3.900 *4.700 *4.700 *4.550 * ,0 m kg *2.200 *2.200 * * *7.550 * ,5 m kg *2.300 *2.300 * * * ,0 m kg *2.450 *2.450 * * * *4.900 * ,5 m kg *2.850 *2.850 * * * *7.700 * ,0 m kg * * *7.650 * ,5 m kg *3.650 *3.650 *5.450 * ,0 m kg *3.150 *3.150 *5.200 *5.200 *5.400 * ,5 m kg *3.000 *3.000 *3.350 *3.350 *5.600 *5.600 *6.500 *6.500 *6.350 * ,0 m kg *3.000 *3.000 *4.750 *4.750 *5.950 *5.950 *8.250 * ,5 m kg *3.050 *3.050 * *6.400 *6.400 *9.550 * ,0 m kg *3.350 *3.350 * * *9.550 * ,5 m kg *3.850 *3.850 *6.400 *6.400 *8.700 *8.700 *8.250 * ,0 m kg 7,5 m kg *3.000 * ,0 m kg *2.700 *2.700 *4.650 * ,5 m kg *2.550 *2.550 *3.950 *3.950 *5.400 *5.400 *5.400 * ,0 m kg *2.550 *2.550 *4.600 *4.600 *5.700 *5.700 *7.800 * ,5 m kg *2.650 *2.650 * *6.200 *6.200 *9.300 * ,0 m kg *2.900 *2.900 * * *9.550 * ,5 m kg *3.350 *3.350 *4.600 *4.600 * *8.950 *8.950 *8.150 * ,0 m kg *4.700 *4.700 *5.250 *5.250 *7.300 * ,5 m kg *2.550 *2.550 *3.450 * ,0 m kg *2.300 *2.300 *4.150 * ,5 m kg *2.200 *2.200 *3.900 *3.900 *4.700 *4.700 *4.550 * ,0 m kg *2.200 *2.200 *4.400 *4.400 *5.550 *5.550 *7.550 * ,5 m kg *2.300 *2.300 *4.650 *4.650 *6.050 *6.050 *8.850 * ,0 m kg *2.450 *2.450 * * *9.550 *9.550 *4.900 * ,5 m kg *2.850 *2.850 * * *9.050 *9.050 *7.700 * ,0 m kg *4.150 *4.150 *5.550 *5.550 *7.650 *7.650 A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauhan vivusto (120 kg) ja kauhasylinteri (109 kg) Jos poistetaan kauhan sylinteri tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat ISO standardiin Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella 27
