1 PC 228 Hydraulinen kaivukone PC228USLC-10 MOOTTORITEHO 123 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS max. 1,49 m³

2 Yhdellä silmäyksellä Ahtaisiin työkohteisiin soveltuva erittäin lyhytperäinen Komatsu PC228USLC-10 hydraulinen kaivukone. Lyhyen peränylityksensä ansiosta se ei vaaranna työkohteessa turvallisuutta ja soveltuu hyvin silta- ja tietyömaille asutuskeskuksiin ja kaikkialle, missä työtila on rajallinen. PC228USLC-10 on Komatsulle ominainen korkealaatuinen, suorituskykyinen ja tuottava rakennuskone. Tehokas ja ympäristöystävällinen Vähän kuluttava EU Vaihe IIIB/EPA Tier 4 interim moottori Polttoainetta säätävä moottori ja hydrauliikkateknologia Eco-mittari ja joutokäynnin ilmaisin Laatua, johon voit luottaa Luotettava ja tehokas Järeä rakenne Liukuovi Komatsun laadukkaat komponentit Maahantuojan monipuolinen palveluverkosto Veloitukseton huolto-ohjelma Komatsu -asiakkaille 2

3 PC228USLC-10 Erinomainen kuljettajan mukavuus Leveä, tilava ohjaamo Hiljainen Alhaiset tärinätasot Paineistettu ohjaamo Laajakuvanäytöllä varustettu TFT -monitori MOOTTORITEHO 123 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS max. 1,49 m³ Tiukat turvallisuusvaatimukset Turvallinen SpaceCab -ohjaamo, ISO :2008 vaatimukset täyttävä ROPS -ohjaamo Kameravalvonta taakse Optimaalinen työkohteen turvallisuus Turvallinen kulku ohjaamoon, kunnossapito helppoa Suojaus putoavilta esineiltä (FOPS) lisävaruste Erittäin monikäyttöinen Erittäin lyhyt peränylitys Ihanteellinen useisiin erilaisiin töihin 6 työtapaa Runsas lisälaitevalikoima Sisäänrakennettu monikäyttöisyys Komatsun langaton kaluston seurantajärjestelmä 3

4 Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Tehokas ja hallinnaltaan tarkka Komatsu PC228USLC-10 on varusteltu siten, että se pystyy kaikkiin edellyttämiisi töihin. Olkoonpa työkohteesi iso tai pieni ja työ kaivamista, maisemointia tai raivausta, Komatsun alkuperäinen hydrauliikkajärjestelmä varmistaa joka hetki optimaalisen tuottavuuden ja hallinnan. 6 työtapaa Vakiona olevat työtavat, power, nosto, vasara, economy, lisälaitteiden power ja lisälaitteiden economy, varmistavat, että PC228USLC-10 kehittää tarvitsemasi tehon mahdollisimman vähäisellä polttoainemäärällä. Economytyötapaa voidaan säätää siten, että saavutetaan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Työlaitteille ohjautuvaa öljyvirtaa säädetään suoraan kokoluokkansa etevimmästä laajakuvamonitorista. Sisäänrakennettu monikäyttöisyys Hallintavipuun asennetulla proportionaalisella painikkeella ja jalkapolkimella ohjattava vakiovarusteinen lisähydrauliikkapiiri lisää merkittävästi PC228USLC-10:n monikäyttöisyyttä. Koneessa on 10 erikseen nimettävää lisälaitteen muistiasetusta. Vakiona olevan pikaliitinhydrauliikan avulla työlaitteen vaihtaminen on entistä helpompaa. Lisätoimintoja vaativien työlaitteiden käyttöä varten koneeseen on saatavana myös toinen lisähydrauliikkapiiri. Runsas lisälaitevalikoima Vaihtoehtoisten kaivuvarsien ja tela-alustojen avulla voit mitoittaa PC228USLC-10 vastaamaan erityisesti kuljetuksiin, ulottumiin tai työhön liittyviä vaatimuksia. Kaikkiin puomi- ja varsiyhdistelmiin on saatavana lisähydrauliikat, jotka vastaavat käyttämiesi työlaitteiden tarpeita eri työtehtävissä. Saatavilla on laaja valikoima työlaitteita 600 mm teräsvahvisteiset kumitelalaput (lisävaruste) 4

5 Ulkonema telasta (takana) Ulkonema telasta Ulkonema telasta Ulkonema telasta (takana) Lyhyt peränylitys ja poikkeuksellinen stabiliteetti PC228USLC-10 profiili on pyöristetty ja siinä on mahdollisimman vähän ulokkeita edessä ja takana. Sen lähes olematon peränylitys soveltuu erinomaisesti työskentelyyn ahtaisiin olosuhteisiin ja erityisesti asutusalueille sekä tie-, metsä- ja purkutöihin. Komponenttien optimaalinen sijoittelu takaa poikkeuksellisen hyvän stabiliteetin. Koneen laajaan työalueeseen yhdistettynä tämä vakavuus tekee siitä ihanteellisen ratkaisun purku- ja luiskatöihin, joissa pitkä ulottuma on ehdoton edellytys. Kuormaustöissä tarvittavan riittävän tyhjennyskorkeuden ansiosta kuljettaja pystyy aina tekemään työtään vaivattomasti, tehokkaasti ja luotettavasti. 5

6 Tehokas ja ympäristöystävällinen Komatsun uutta moottoriteknologiaa PC228USLC-10 voimanlähteenä on EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävä ja 123 kw/165 hv tehon kehittävä Komatsu SAA6D107E-2 moottori. Tehon ja polttoainetehokkuuden maksimoimiseksi sekä päästöjen hillitsemiseksi turboahdettu suoraruiskutusmoottori on ilmasta ilmaan välijäähdytetty ja varustettu jäähdytetyllä EGR -pakokaasujen takaisinkierrätysjärjestelmällä. Polttoainetta säätävä moottori ja hydrauliikkateknologia PC228USLC-10 mallissa on käyntinopeuden mukaan säätyvä hydraulipumppu ja moottori sekä tyhjäkäyntiautomatiikka. Moottorin ja pumpun uusi ohjausteknologia alentaa polttoaineenkulutusta ja takaa tehokkuuden ja tarkkuuden yksittäisten ja samanaikaisten työliikkeiden aikana. Komatsun diesel hiukkassuodatin (KDPF) Komatsun suuritehoinen DPF hiukkassuodatin poistaa yli 90 % pakokaasujen hiukkasista. Suodattimeen kuuluu lisäksi polttoaineen ruiskutusjärjestelmään sijoitettu hapetuskatalysaattori, joka pystyy polttamaan suodatetut hiukkaset joko aktiivisella tai passiivisella takaisinkierrätyksellä vaikuttamatta millään tavoin koneen työskentelyyn. Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Komatsun säätyvägeometrinen turbo (KVGT) KVGT varmistaa optimaalisen ilmavirran moottorin palotilaan käyntinopeudesta ja kuormituksesta riippumatta. Pakokaasut ovat puhtaampia, polttoainetalous parempi moottoritehon ja suorituskyvyn säilyessä ennallaan. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. KVGT EGR -jäähdytin KVGT Hapetuskatalysaattori Säätyvä suutin Elektroninen ohjausyksikkö Syöttöpumppu Nokisuodatin EGR -venttiili Jäähdytin KCCV Ruiskutussuutin Yhteispainejärjestelmä Vähäisempi hävikki PC228USLC-10 koneen vakiovarusteisiin kuuluu helppokäyttöinen automaattisella katkaisulla varustettu sähköinen tankkauspumppu. Järjestelmän turvallisuutta lisäävät edelleen suojus ja palamaton vaahtokumi, jotka estävät läikkyneen polttoaineen virtaamisen kohti koneen kuumia alueita. 6

7 Eco-mittari ja joutokäynnin ilmaisin Ainutlaatuinen eco-mittari auttaa kuljettajaa rajoittamaan päästöjä ja polttoaineenkulutusta sekä toimimaan ympäristöystävällisesti ja energiaa säästäen. Lisäksi polttoaineenkulutuksen edelleen vähentämiseksi, silloin kun koneella ei työskennellä, ilmestyy näyttöön tyhjäkäyntivaroitus moottorin käytyä tyhjäkäyntiä 5 minuutin ajan. Huomautus joutokäynnistä Eco-mittari 7

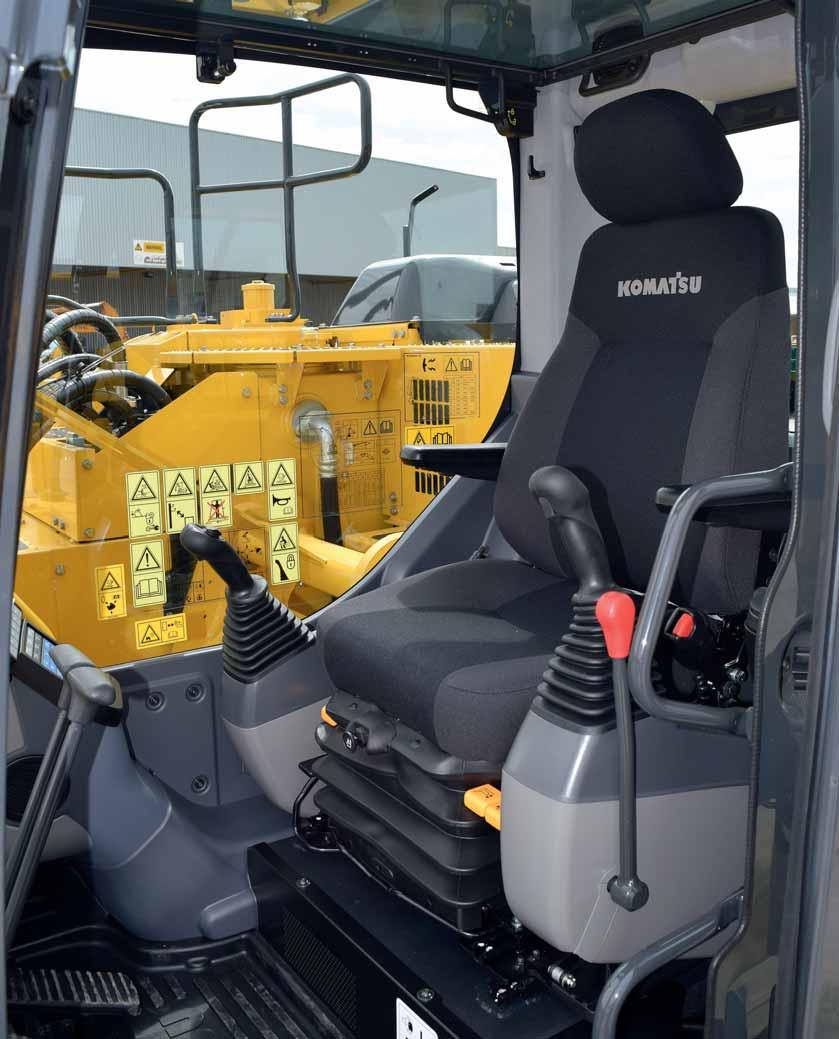

8 Erinomainen kuljettajan mukavuus Leveä, tilava ohjaamo Uudessa leveässä ja tilavassa ohjaamossa on vakiona lämmitettävä, ilmajousitettu istuin, jonka selkänojan kaltevuutta voidaan säätää. Istuinta on helppo säätää pituus- ja korkeussuunnissa nostovivun välityksellä. Lisäksi kuljettaja voi säätää käsinojan asentoa ja konsolien sijaintia mieltymyksensä mukaan. Parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Hiljainen Komatsun 10-sarjan tela-alustaiset kaivukoneet soveltuvat erittäin hyvin ahtaissa tiloissa ja asutusalueilla tehtäviin töihin sillä niiden ulkoinen melutaso on erittäin alhainen. Hitaammin pyörivä tuuletin, tehokkaampi jäähdytin ja ääntä eristävien ja vaimentavien materiaalien optimaalinen käyttö alentaa ohjaamon melutason 10-sarjan kaivukoneissa edustusautojen tasolle. Vaimennettu ohjaamon kiinnitys Komatsu PC228USLC-10 kaivukoneen hyvä vakavuus yhdessä tukevan ylävaunun ja monikerroksisen viskoosijousituksen kanssa vähentävät merkittävästi kuljettajaan kohdistuvaa tärinää. Automaattinen ilmastointijärjestelmä Kylmä/kuuma eväslaatikko Joystick-hallintavivut, joissa proportionaaliset hallintapainikkeet työlaitteita varten Suurikokoinen laajakuvanäyttö Turvallisen, tarkan ja juohevan työskentelyn takeena on helppokäyttöinen monitori, joka toimii myös koneen valvontajärjestelmän (EMMS) näyttöpäätteenä. Monitorin kielivalikoimaan sisältyy 25 eri kieltä. Helppokäyttöisten kytkimien ja monitoiminäppäimien avulla kuljettaja saa ruudulle lukuisan määrän toimintoja ja koneen käyttötietoja. 8

9 9

10 Tiukat turvallisuusvaatimukset Turvallista työskentelyä ahtaissa työkohteissa Koneen pyöristetty profiili helpottaa työskentelyä ahtaissa olosuhteissa tai kohteissa, joissa on lukuisia esteitä. Lyhyt peränylitys vähentää takaosan iskeytymistä esteisiin ja antaa kuljettajalle mahdollisuuden keskittyä työhönsä. Turvallinen SpaceCab ohjaamo Uusi ROPS-ohjaamo täyttää ISO :2008 standardin vaatimukset. Ohjaamon teräsputkesta valmistettu runko vaimentaa iskuja ja suojaa kuljettajaa tehokkaasti. Turvavyö pitää kuljettajan sisällä ohjaamossa mahdollisessa onnettomuustilanteessa. Turvavyö pitää kuljettajan turvallisella sisällä ohjaamossa, jos kone vahingossa pyörähtää ympäri. Pyynnöstä Komatsu PC228USLC-10 voidaan varustaa myös ISO Taso 2 putoavilta esineiltä suojaavalla FOPS -rakenteella). Optimaalinen työkohteen turvallisuus Komatsun PC228USLC-10:n turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Kuuluva ajohälytin lisää edelleen turvallisuutta työkohteessa. Erittäin kestävät liukastumista estävät tasot joissa erityinen kitkapinnoite säilyttävät pitokykynsä pitkään. Kameravalvonta taakse Vakiovarusteena oleva taakse suunnattu kamera avaa laajakuvanäyttöön poikkeuksellisen hyvän näkymän koneen takana olevasta työalueesta. Lisävarusteena on koneeseen saatavana kamera myös koneen oikealle puolelle. Lyhyt peränylitys 1,81 m Tavallisiin kaivukoneisiin verrattuna PC228USLC-10:n perä on lyhyempi ja siten se vähentää kuljettajan tarvetta tarkastaa liikkuuko koneen takana ketään. Työlaitteen pieni kääntösäde 2,3 m PC228USLC-10:n puomin nostokulma on korkeampi kuin PC210-8:n, samalla työlaitteen ulkonema pienenee. Kameravalvonta taakse Turvallinen SpaceCab -ohjaamo 10 Suojaus putoavilta esineiltä (FOPS) lisävaruste

11 180º kääntösädeleveys: mm Työlaitteen pienin kääntösäde mm Vastapainon kääntösäde mm mm Työlaitteen kääntösäde 730 mm vähemmän Perän kääntösäde mm vähemmän Teiden kunnossapitotöissä, koneen vastapaino pysyy telojen sisäpuolella eikä vaaranna viereisellä kaistalla liikkuvia. Kuormattava auto voidaan ajaa lähemmäksi kaivukonetta lastattaessa. 11

12 Laatua, johon voit luottaa Luotettava ja tehokas Tuottavuus on avain menestykseen Kaikki PC228USLC-10:n pääkomponentit ovat Komatsun suunnittelemia ja valmistamia. Oleelliset koneen toiminnot on tarkoin mitoitettu koneen käyttövarmuuden ja tuottavuuden varmistamiseksi. Järeä rakenne Maksimi lujuus ja kestävyys yhdistettynä huippuluokan asiakaspalveluun ovat Komatsun ajattelumallin kulmakiviä. Koneen rakenteen avainalueissa käytetään yksittäisiä levyjä ja valukappaleita jakamaan rasitusta tasaisesti. Komatsun laadukkaat komponentit Apunaan uusimmat tietokonesuunnittelun tekniikat Komatsun maailmanlaajuinen tietotaito tuottaa koneita, jotka on suunniteltu, valmistettu ja testattu täyttämään sinun asettamasi korkeimmatkin vaatimukset. Maahantuojan monipuolinen palveluverkosto Komatsun laaja jälleenmyyjä- ja maahantuojaverkosto on valmiina pitämään kalustosi hyvässä kunnossa. Tarpeitasi vastaavat huoltopaketit ja nopeat varaosatoimitukset varmistavat, että sinun Komatsusi säilyttää huippusuorituskykynsä. Ahtaissa työkohteissa liukuovi helpottaa ohjaamoon kulkemista ja vähentää vaurioriskiä tietöissä. Ohjaamossa on lisäksi liukuikkuna. Valettu puomin tyvi Yksiosaiset puomilevyt 12

13 13

14 Komatsun langaton kaluston seurantajärjestelmä Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät satelliitin kautta sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Mukavuus KOMTRAX auttaa sinua seuraamaan ja valvomaan kalustoasi verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Pystyt ennakoimaan minkälaista huoltoa ja varaosia koneesi tarvitsee tai voit aloittaa vianetsinnän jo ennen kuin Komatsun huoltomies on saapunut työkohteeseen. 14

15 KOMTRAX Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Verkkoyhteyden kautta sinulla on käytössäsi lukuisia hakuparametreja, joiden avulla voit nopeasti saada tietoja koneista, kuten esim. käyttöaste, ikä ja tietyt ilmoitusviestit ja paljon muuta. Yksinkertainen pylväsdiagrammi näyttää koneesi polttoaineen kulutuksen ja auttaa sinua laskemaan työkohteen kokonaiskustannukset sekä ajoittamaan polttoaineen täydennystoimitukset tapahtuviksi oikeaan aikaan. 15

16 Kunnossapito helppoa Suunniteltu helposti huollettavaksi Komatsu suunnitteli PC228USLC-10:n niin, että sen huolto onnistuisi vaivattomasti. Sen ansiosta rutiinikunnossapito ja -huolto eivät jää niin helposti suorittamatta. Tämä voi merkitä kalliin seisokkiajan vähenemistä myöhemmin. Tässä on joitakin PC228USLC-10:n monista huoltoominaisuuksista Välijäähdytin 2. Ilmansuodatin 3. Jäähdytysjärjestelmän paisuntasäiliö 4. Akut 5. Työkalulaatikko 6. Keskuspainevoitelupumpun pidike 7. Öljyjäähdytin 8. Jäähdytin 9. Moottoriöljyn täyttöaukko 10. Moottoriöljyn mittatikku 11. Komatsun suljettu kampikammion tuuletus (KCCV) 12. Komatsun diesel hiukkassuodatin (KDPF) 13. Polttoaineensuodatin 14. Pumppujen käyttökoneiston öljyntäyttöaukko 15. Polttoaineen esisuodatin (vedenerottimella varustettuna) 16. Polttoaineen tyhjennysventtiili 17. Moottoriöljysuodatin 18. Hydrauliikan hallintaventtiili 19. Tuulilasin pesunesteen säiliö 20. Kääntökoneiston öljytikku 21. Kääntökoneiston öljyntäyttöaukko Pitkään kestävät öljynsuodattimet Hydrauliikan öljynsuodattimessa käytetään vaihtoväliä pidentävää ja kunnossapitokustannuksia alentavaa suuritehoista suodatinmateriaalia. Jäähdyttimet rinnakkain Moottoriveden jäähdyttäjän, välijäähdyttäjän ja hydraulijäähdyttäjän rinnakkaisesta sijoittelusta johtuen niiden puhdistus, irrotus ja asennus on helppoa. Helposti puhdistettavat jäähdyttäjät Saranoitu ilmastointilaitteen jäähdytin ja rinnakkain asennetut jäähdytin ja öljynjäähdytin ovat hyvin esillä ja helpot pitää puhtaana. Vakiona kaikkiin uusiin Komatsu EU Vaihe IIIB koneisiin kuuluva Komatsu CARE huolto-ohjelma sisältää määräaikaishuollot veloituksetta käyttötuntiin saakka. Ohjelma kattaa koneiden määräaikaishuollot 3 vuoden / käyttötunnin ajalla ja maksimissaan neljä huoltokertaa. Ohjelma sisältää myös tarvittavat suodattimet, pois lukien moottorin ilmansuodattimet sekä ilmastoinnin suodattimet. Lisäksi ohjemaan kuuluvat kaikki öljyt, KOWA (Komatsu Oil Wear Analysis) öljyröntgen, WAI (Walk Around Inspection) silmämääräinen kuntotarkistus. 16

17 Tekniset tiedot MOOTTORI Malli... Komatsu SAA6D107E-2 Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO kw / 165 hv ISO 9249 (vauhtipyöräteho) kw / 156 hv Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 6,69 l Akku V / 120 Ah Vaihtovirtalaturi V / 60 A Käynnistysmoottori V / 5,5 kw Ilmanpuhdistaja... Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva Jäähdyttäjä...Imevät siivet, kenno varustettu suojaverkolla HYDRAULIJÄRJESTELMÄ Tyyppi... HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Lisähydrauliikka...Mallista riippuen 1-2 lisähydrauliikkaa Pääpumput...Säätyvätilavuus mäntäpumput; puomille, varrelle, kauhalle, käännölle ja ajolle Suurin tuotto ,5 l/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili bar Ajo bar Kääntö bar Ohjaus...33 bar KÄÄNTÖ Tyyppi...Muuttuvatilavuus mäntämoottori, voimansiirto k aksivaiheisen planeettavaihteen välityksellä kääntökehälle Käännön lukitus...sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä Käännön nopeus ,0 rpm AJO & JARRUT Ajon valvontalaitteet...kaksi toisistaan erikseen toimivaa polkimilla varustettua ohjaussauvaa Ajon periaate... Hydrostaattinen Vaihteisto...3-nopeuksinen automaatti Nousukyky... 70%, 35 Ajonopeudet Lo / Mi / Hi... 3,0 / 4,1 / 5,5 km/h Suurin vetovoima kg Jarrujärjestelmä... Hydraulitoimiset levyjarrut kummassakin ajomoottorissa ALAVAUNU Rakenne... X-runko keskiosana, kotelorakenteiset telarungot Telastot Tyyppi...Täysin koteloidut Telalaput (molemmin puolin)...49 Telaketjujen kiristys... Yhdistetty jousi/hydraulinen kiristys Telarullat Alarullat (molemmin puolin)...9 Ylärullat (molemmin puolin)...2 TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytin... 30,0 l Moottoriöljy... 23,1 l Käännön vaihde... 6,5 l Hydrauliöljysäiliö l Ajon vaihde (kumpikin)... 5,0 l PÄÄSTÖARVOT Moottorin päästöt... Täyttää EU Vaihe IIIB ja EPA Tier 4 interim pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Vaihe II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,49 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,25 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. TYÖPAINOT (NOIN) KIINTOPUOMI Kolmiharjaiset telalaput Työpaino Pintapaine 600 mm kg 0,50 kg/cm² 700 mm kg 0,43 kg/cm² 800 mm kg 0,38 kg/cm² Työpaino sisältäen alla mainitun työlaitteen, 650 kg kauha, 2,9 m varren, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. 17

18 Päämitat PÄÄMITAT KIINTOPUOMI A Ylävaunun leveys mm B Kokonaiskorkeus ohjaamon kattoon mm B' Kokonaiskorkeus (kaide) mm C Peruskoneen kokonaispituus mm D Peräylitys mm Vastapainon kääntösäde mm E Maavara vastapainon alla mm F Ylävaunun korkeus ilman ohjaamoa (konepeiton yläreunasta mitattuna) mm G Pienin maavara 440 mm H Johto- ja vetopyörien keskiöiden välinen etäisyys mm I Telaston pituus mm J Raideleveys mm K Telalappujen leveys 600, 700, 800 mm L Alavaunun kokonaisleveys 600 mm laput mm Alavaunun kokonaisleveys 700 mm laput mm Alavaunun kokonaisleveys 800 mm laput mm A M D B B O F G E J L K H C, I N KULJETUSMITAT KIINTOPUOMI Varren pituus 2,4 m 2,9 m M Kuljetuspituus mm mm N Pituus maata vasten (kuljetettaessa) mm mm O Kokonaiskorkeus puomin päältä mm mm 18

19 KAUHAN MAKSIMITILAVUUS JA PAINO KIINTOPUOMI Varren pituus 2,4 m 2,9 m Materiaalin ominaispaino alle 1,2 t/m³ 1,49 m³ kg 1,37 m³ kg Materiaalin ominaispaino alle 1,5 t/m³ 1,36 m³ kg 1,26 m³ 950 kg Materiaalin ominaispaino alle 1,8 t/m³ 1,18 m³ 900 kg 1,10 m³ 875 kg Maksimikuorma ja paino on laskettu ISO 10567:2007:n mukaan. Taulukon arvot perustuvat kaatokuormaan lastattaessa sivulta täydellä kauhalla ja suurimmalla etäisyydellä. KAIVUVOIMAT Varren pituus 2,4 m 2,9 m Kauhan murtovoima kg kg Kauhan murtovoima power max kg kg Varren kaivuvoima kg kg Varren kaivuvoima power max kg kg 19

20 Kaivu-ulottuvuudet KIINTOPUOMI (m) H F G A B G.L. -2 C E D (m) VARREN PITUUS 2,4 m 2,9 m A Suurin kaivukorkeus mm mm B Suurin kuormauskorkeus mm mm C Suurin kaivusyvyys mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm E mm kaivannon suurin kaivusyvyys mm mm F Suurin kaivuetäisyys mm mm G Suurin kaivuetäisyys maan tasossa mm mm H Pienin kääntösäde mm mm 20

21 Muistiinpanot 21

22 Nostokapasiteetti KIINTOPUOMI A A Ulottuvuus kääntökehän keskeltä B Kauhan nostokoukun korkeus C Nostokapasiteetti Painot: 2,4 m kaivuvarsi: kauha, kauhan nivelistö ja kauhasylinteri: kg 2,9 m kaivuvarsi: kauha, kauhan nivelistö ja kauhasylinteri: 985 kg C B Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella 700 mm telalaput Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 2,4 m 2,9 m 6,0 m kg * *5.709 *5.709 *5.709 * ,5 m kg * * * *7.209 *7.209 *8.959 * ,0 m kg * * * ,5 m kg * ,0 m kg * *7.959 * ,5 m kg * * * *8.659 * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg *3.735 *3.735 *4.085 *4.085 *5.135 * ,5 m kg * * * *6.385 * ,0 m kg * * * * * * ,5 m kg * * * *7.835 * ,0 m kg * * *6.185 * ,5 m kg * * * *6.135 * ,0 m kg * * * * ,5 m kg * * * * * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto- kapasiteetista eikä 75% kaatokuormasta. Jos varteen on nostettaessa asennettu lisälaitteita, vähennä kaikkien lisälaitteiden paino ilmoitetuista nostoarvoista. 22

23 Muistiinpanot 23

24 Hydraulinen kaivukone PC228USLC-10 Vakio- ja lisävarusteet MOOTTORI OHJAAMO TURVALAITTEET Komatsu SAA6D107E-2 turboahdettu yhteispaineruiskutuksella varustettu suoraruiskutusdiesel joka täyttää EU Vaihe IIIB ja EPA Tier 4 interim -päästömääräykset Imevät jäähdyttimen siivet, kennon suojaverkko Moottorin imuilman automaattinen esilämmitys käynnistettäessä Moottorin ylikuumenemisen esto Polttoainemittari Puomiston automaattinen hidastus tarkkuustyössä Pysäytys virta-avaimella Mahdollisuus käyttää salasanaa käynnistyksen estoon Vaihtovirtalaturi 24 V / 60 A Käynnistysmoottori 24 V / 5,5 kw Akut 2 12 V/120 Ah Vahvistettu turvallinen SpaceCab -ohjaamo: Paineistettu ja tiivistetty, viskoositukien varaan asennettu ohjaamo, jossa sävytetyt turvalasit, häikäisysuojalla varustettu iso kattoikkuna, avattava ohjaamon kattoon lukittava tuulilasin yläosa, irrotettava tuulilasin alaosa, tihkukytkimellä varustettu tuulilasinpyyhkijä, savukkeen sytytin, tuhkakuppi, tavarahylly ja lattiamatto Ristiselän tuella varustettu lämmitettävä, ilmajousitettu istuin, jossa säädettävät käsinojat ja kelautuva turvavyö Automaattinen ilmastointi 12 V ulosotto ohjaamossa Pullonpidike Radio MP3 liitin Tuulilasin alaosan pyyhkijä Aurinkolippa (ei OPG-kivisuojan yhteyteen) Peruutuskamerajärjestelmä Sähköinen äänimerkki Ylikuormituksen esto Lukittava polttoainesäiliö ja konepellit Ajohälytin Puomin letkurikkoventtiili Tukevat kädensijat, taustapeilit Päävirtakatkaisin ISO :2008-vaatimukset täyttävä ROPS -ohjaamo Varren letkurikkoventtiili Moottorin hätäsammutuskytkin Tuulilasin OPG Taso II kivisuoja Kattoikkunan OPG Taso II kivisuoja Lisäkamera, koneen oikealle sivulle HYDRAULIJÄRJESTELMÄ Sähköohjattu, suljettu, kuorman tunteva hydraulijärjestelmä (E-CLSS; HydrauMind) Pumpun ja moottorin keskinäistä toimintaa optimoiva säätöjärjestelmä (PEMC) Lisähydrauliikat 6 tehovalintaa sisältävä järjestelmä: power, economy, vasarakäyttö, lisälaitteiden power ja lisälaitteiden economy ja nostot PowerMax toiminto HUOLTO JA KUNNOSSAPITO Polttoaineen automaattinen ilmaus Ilmanpuhdistaja, kaksoiselementtityyppinen, ohjauspaneelissa täyttymisen merkkivalo KOMTRAX Komatsun langaton kaluston seurantajärjestelmä Koneen valvonta- ja näyttöjärjestelmän (EMMS) monta toimintoa sisältävä värimonitori Työkalut ja varaosat ensihuoltoon Komatsu CARE Säädettävät ohjausvivut, puomin, varren, kauhan ja käännön hallintaan. Ohjausvivussa 3 katkaisinohjausta ja proportionaaliset TYÖLAITE liukukatkaisinohjaukset Kiintopuomi Hydraulinen pikaliitinvalmius 2,4 m; 2,9 m varsi (HCU-lisähydrauliikka, joka Lisähydrauliikka toiminnot sisältää putkituksen yhtä lisätoimintoa varten) Komatsun kauhat Komatsun iskuvasarat ALAVAUNU Alavaunun pohjapanssari 600 mm leveät kolmiharjaiset telalaput 700, 800 mm leveät kolmiharjaiset telalaput 600 mm teräsvahvisteiset kumitelalaput AJO & JARRUT Hydrostaattinen 3-nopeuksinen ajojärjestelmä, automaattivaihto nopealle, ajo- ja seisontajarrut Täyspitkät telarullien suojat Hydrauliset esiohjausvivut ja polkimet ajolle VALAISTUSJÄRJESTELMÄ Työvalot: 1 ylärunko, 1 puomi (oikea) Lisätyövalot: 5 ohjaamon katolla olevaa työvaloa, puomin vasemmalla puolella oleva valo, vastapainon taakse valaiseva työvalo, pyörivä lisäpidike vasemmalle puolelle, vilkkumajakka ja johdotus kahdelle, puomin tyvialueelle asennettavalle valolle, jotka eivät sisälly varustukseen MUUT VARUSTEET Kääntökehän ja tappien rasvauspisteet keskitetty Sähköinen tankkauspumppu automaattisella ylitäytön estimellä Vakioväri ja tarrat Käyttöohjekirja suomeksi ja kuvitettu varaosakirja Muista lisävarusteista saat yksityiskohtaiset tiedot lähimmältä Komatsu-maahantuojan edustajalta vakiovarusteet lisävarusteet Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax UFISS /2014 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
