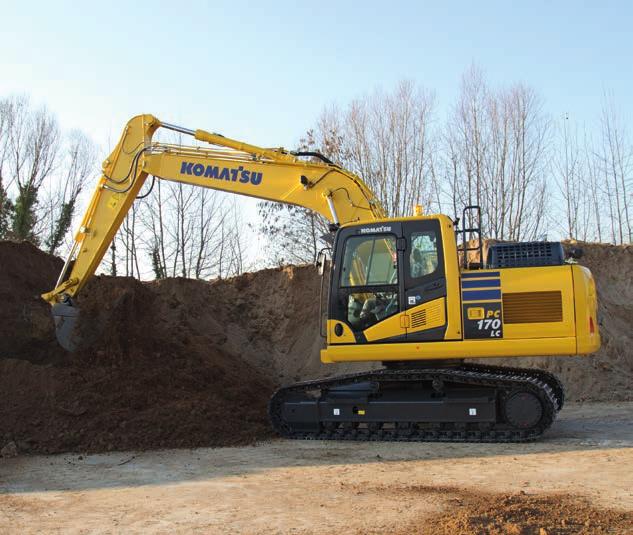

1 EU Vaihe IV moottori HYDRAULINEN KAIVUKONE MOOTTORITEHO 90 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS maks. 0,94 m³

2 Yhdellä silmäyksellä Kuvassa voi esiintyä lisävarusteita, jota ei ole saatavilla kaikilla markkina-alueilla. MOOTTORITEHO 90 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS maks. 0,94 m³ 2

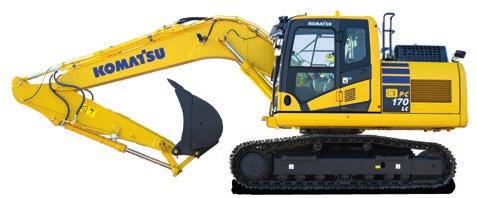

3 LISÄÄNTYNYT TUOTTAVUUS JA YMPÄRISTÖYSTÄVÄLLISYYS Tehokas ja ympäristöystävällinen EU Vaihe IV moottori Säädettävä tyhjäkäynnin sammutus Komatsun polttoainetta säästävä teknologia Moottorin tuulettimen kytkin Vähäisempi päästöjen tuotto Ensiluokkainen mukavuus Täysin ilmajousitettu kuljettajan istuin KomVision lintuperspektiivinäkymä (lisävaruste) Laajakuvanäyttö varustettuna monipuolisella käyttöliittymällä Erittäin hiljainen Parempi kuljettajan mukavuus Maksimoitu tehokkuus Sisäänrakennettu monikäyttöisyys ja ylivoimainen tuottavuus Parempi moottorin hallinta Parempi hydrauliikan tehokkuus Jopa 6% korkeampi tuottavuus Turvallisuus ennen kaikkea Komatsu SpaceCab -ohjaamo Aikaisempaa parempi valvontajärjestelmä Vapaa-asennon tunnistusjärjestelmä Turvallinen kulku ohjaamoon, kunnossapito helppoa Suojaus putoavilta esineiltä (FOPS) taso 1 Laatua, johon voit luottaa Komatsun korkealaatuiset komponentit Maahantuojan monipuolinen palveluverkosto Luotettava ja tehokas KOMTRAX Komatsun langaton kaluston seurantajärjestelmä 3G mobiili tiedonvälitys Integroitu tiedonvälitysantenni Aiempaa laajemmat käyttötiedot ja raportit Huolto-ohjelma Komatsu -asiakkaille 3

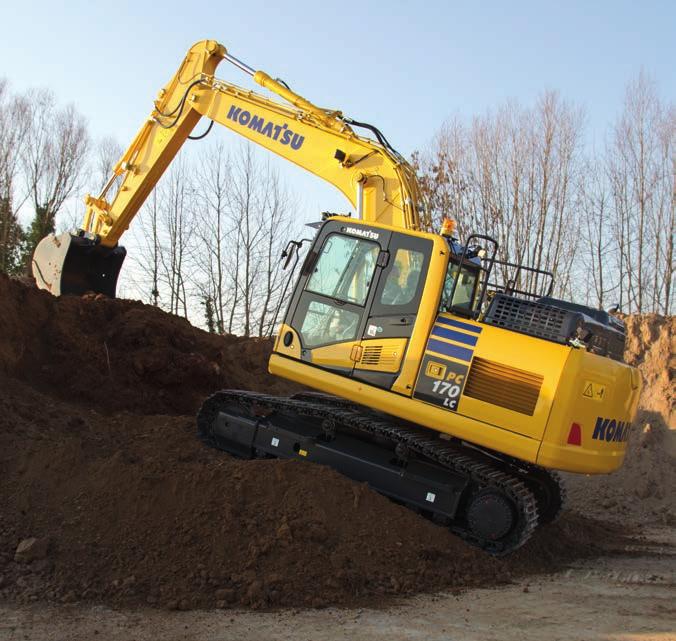

4 Tehokas ja ympäristöystävällinen Korkeampi tuottavuus PC170LC-11 on nopea ja tarkka. Sen ominaisuuksiin kuuluvat tehokas Komatsu EU Vaihe IV moottori, Komatsun kuormituksen tunnistava (CLSS) hydrauliikkajärjestelmä ja ensiluokkainen Komatsu mukavuus, jotka takaavat koneelle nopean vasteen ja lyömättömän tuottavuuden kokoluokassaan (jopa 6% korkeampi tuottavuus verrattuna edelliseen malliin). Komatsun polttoainetta säästävä teknologia Moottorin hallintaa on parannettu. Moottorin käyntinopeuden mukaan säätyvät hydraulipumput takaavat tehokkuuden ja tarkkuuden sekä erillisten että samanaikaisten työliikkeiden aikana. Polttoaineen kulutus on vähentynyt jopa 2% verrattuna edelliseen malliin. Säädettävä tyhjäkäynnin sammutus Komatsun automaattinen tyhjäkäyntitoiminto sammuttaa moottorin automaattisesti valitun ajan jälkeen koneen jäädessä tyhjäkäynnille. Tämä ominaisuus voidaan helposti ohjelmoida 5-60 minuutin välille, jolloin turha polttoaineen kulutus ja pakokaasupäästöt vähenevät ja käyttökustannukset vastaavasti alenevat. Lisäksi hytin monitorissa näkyvä Eco-mittari ja Eco-vinkit rohkaisevat koneen taloudelliseen käyttöön. 4

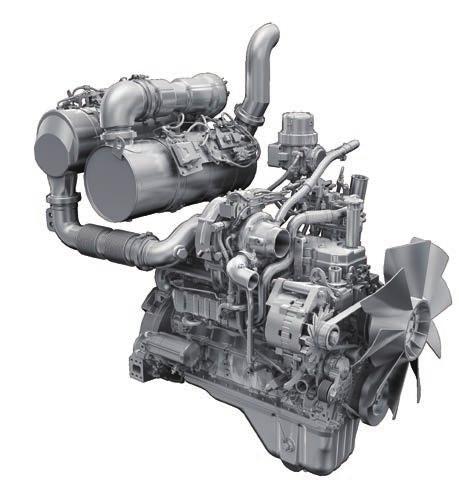

5 SCR KCCV KDPF VGT Komatsu EU Vaihe IV Komatsun EU Vaihe IV moottori on taloudellinen, luotettava ja tehokas. Päästöjen ollessa mahdollisimman alhaiset, moottori aiheuttaa ympäristölle vähemmän haittaa ja auttaa alentamaan käyttökustannuksia sekä sallii kuljettajalle tehdä työtään hyvillä mielin. Pakokaasujen jälkikäsittely Jäähdytetty EGR Jälkikäsittelyjärjestelmään sisältyvät Komatsun hapetuskatalysaattori (KDOC) ja SCR-yksikkö, joka ruiskuttaa oikea-aikaisesti järjestelmään tietyn määrän AdBlue -nestettä hajottaen NOx -päästöt vedeksi (H 2 O) ja myrkyttömäksi typpikaasuksi (N 2 ). Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. KDOC AdBlue sekoitusputki Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. Säätyvägeometrinen turbo (VGT) VGT varmistaa optimaalisen ilmavirran moottorin palotilaan käyntinopeudesta ja kuormituksesta riippumatta. Pakokaasut ovat puhtaampia, polttoainetalous parempi moottoritehon ja suorituskyvyn säilyessä ennallaan. Puhtaat pakokaasut Ammoniakin hapetuskatalysaattori NOx päästöjen selektiivinen katalyyttinen vähennys Eco-mittari, Eco-ohjaus ja polttoaineen kulutusmittari Eco taloudellinen ohjaus Polttoaineen kulutustiedot 5

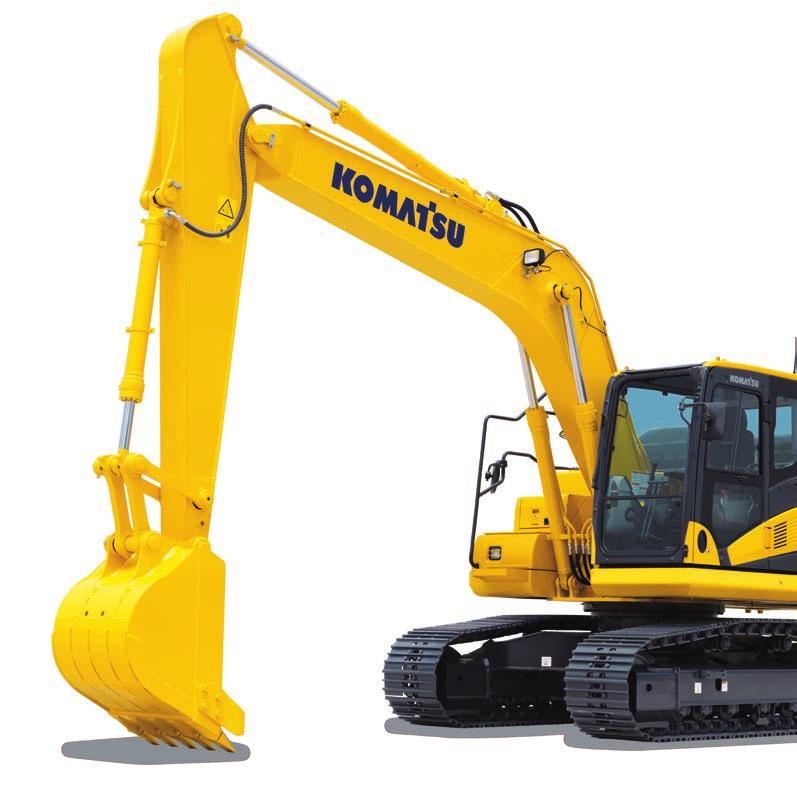

6 Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Tehokas ja hallinnaltaan tarkka Komatsu PC170LC-11 on varusteltu siten, että se pystyy kaikkiin edellyttämiisi töihin. Olkoonpa työkohteesi iso tai pieni ja työ kaivamista, maisemointia tai raivausta, Komatsun alkuperäinen hydrauliikkajärjestelmä varmistaa joka hetki optimaalisen tuottavuuden ja hallinnan. Suuri nostovoima Ulkomitoiltaan kokoluokkansa pienimpiin kuuluvan PC170LC-11 mallin nostokyky on täysin omaa luokkaansa (jopa 3% korkeampi verrattuna edelliseen malliin). Tehon, sopusuhtaisten ulkomittojen ja tarkan hallinnan yhdistelmä tekee PC170LC-11 kaivukoneesta järkevän ratkaisun kapeilla kujilla sekä tienrakennus- ja viemäröintityömailla tehtäviin töihin. 6 työtapaa Vakiona olevat työtavat, power, nosto, vasara, economy, lisälaitteiden power ja lisälaitteiden economy, varmistavat, että PC170LC-11 kehittää tarvitsemasi tehon mahdollisimman vähäisellä polttoainemäärällä. Economy-työtapaa voidaan säätää siten, että saavutetaan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Työlaitteille ohjautuvaa öljyvirtaa säädetään suoraan kokoluokkansa etevimmästä laajakuvamonitorista. Sisäänrakennettu monikäyttöisyys Hallintavipuun asennetulla proportionaalisella painikkeella ja jalkapolkimella ohjattava vakiovarusteinen lisähydrauliikkapiiri lisää merkittävästi PC170LC-11:n monikäyttöisyyttä. Koneessa on 10 erikseen nimettävää lisälaitteen muistiasetusta. Vakiona olevan pikaliitinhydrauliikan avulla työlaitteen vaihtaminen on entistä helpompaa. Lisätoimintoja vaativien työlaitteiden käyttöä varten koneeseen on saatavana myös toinen lisähydrauliikkapiiri. Runsas lisälaitevalikoima Vaihtoehtoisten kaivuvarsien ja tela-alustojen avulla voit mitoittaa PC170LC-11 vastaamaan erityisesti kuljetuksiin, ulottumiin tai työhön liittyviä vaatimuksia. Kaikkiin puomi- ja varsiyhdistelmiin on saatavana lisähydrauliikat, jotka vastaavat käyttämiesi työlaitteiden tarpeita eri työtehtävissä. 6

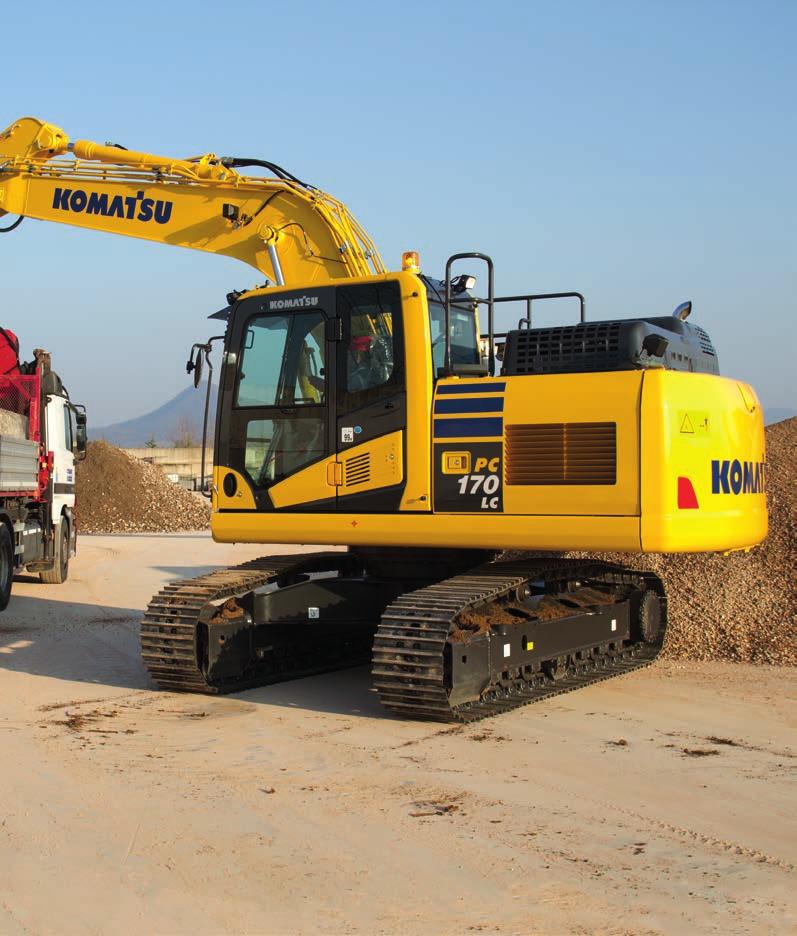

7 7

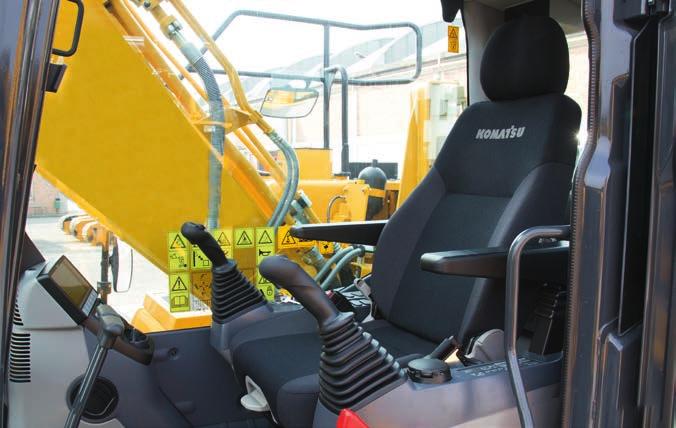

8 Ensiluokkainen mukavuus Lisääntynyt mukavuus Leveässä Komatsu SpaceCab Erinomainen kuljettajan mukavuus Hiljainen Komatsun tela-alustaiset kaivuko- -ohjaamossa vakiona oleva ilmajou- Vakiona olevan radion lisäksi neet soveltuvat erittäin hyvin ahtaissa sitettu, niskatuellinen ja lämmitettävä PC170LC-11 koneessa on lisäpis- tiloissa ja asutusalueilla tehtäviin kuljettajan istuin, johon on liitetty toke ulkoisten laitteiden liittämistä töihin sillä niiden ulkoinen melutaso täysin säädettävät käsinojat, on ja musiikin kuuntelemista varten on erittäin alhainen. Ääntä eristävien sijoitettu keskelle mukavaa ja vähän kaiuttimien kautta. Ohjaamossa on ja vaimentavien materiaalien opti- kuljettajaa rasittavaa työympäristöä. lisäksi kaksi 12-voltin pistoketta. maalinen käyttö alentaa ohjaamon Hyvin sijoitetut ergonomiset hal- Työlaitteiden tarkkaa hallintaa varten melutason ohjaamossa edustusauto- lintalaitteet varmistavat kuljettajan kone on varustettu proportionaalisilla jen tasolle. maksimaalisen tuottavuuden. hallintalaitteilla. 8 Joystick-hallintavivut, joissa proportionaaliset hallintapainikkeet työlaitteita varten MP3 liitin & pullonpidike 12 V & 24 V ulosotto ohjaamossa

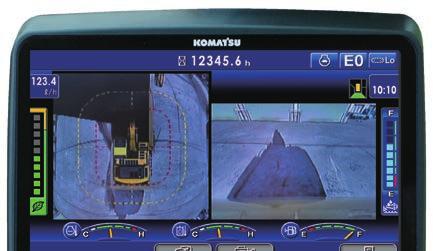

9 Informaatio & kommunikaatio teknologia Alhaisemmat käyttökustannukset Komatsun informaatio- ja tiedotustekniikka myötävaikuttaa käyttökustannusten alentamiseen auttamalla käyttäjiä johtamaan työkohteitaan tehokkaammin. Se nostaa asiakkaiden tyytyväisyyden tasoa ja lisää tuotteittemme kilpailukykyä. Laajakuvanäyttö Suuri määrä toimintoja ja toiminnallista informaatiota on käytettävissä helpoilla ja monitoimisilla kytkimillä 26 eri kielellä ja henkilökohtaisilla asetuksilla. Taaksepäin suunnattu kamera ja AdBlue -nestemäärän mittari on nyt lisätty näytön perusasetuksiin. Kehittyvä tiedonsaanti Tarvittavat tiedot on nyt helpompi löytää kuin koskaan aikaisemmin kehittyneen näyttöpaneelin välityksellä. Tekeillä olevaa työtä koskeva optimaalinen päänäyttö on valittavissa yksinkertaisesti painamalla F3 painiketta. Pikainen toimintatietojen selaus Taaksepäin suunnattu kamera näytöllä Kuljettajan tunnistustoiminto 9

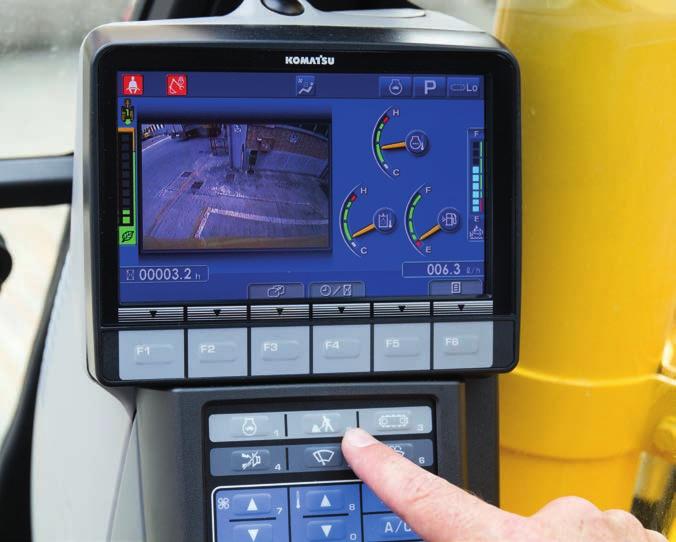

10 Turvallisuus ennen kaikkea Kameravalvonta taakse (vakiovaruste) Poikkeuksellinen kuljettajan suojaus Kädensijat ja liukastumista estävät reikälevyt Kameravalvonta taakse Vakiovarusteena oleva taakse suunnattu kamera avaa laajakuvanäyttöön poikkeuksellisen hyvän näkymän koneen takana olevasta työalueesta. Matalaprofiilinen kamera on säädettävä ja vastapainon muotoon integroitu. KomVision saatavana lisävarusteena. Turvallinen SpaceCab ohjaamo ROPS-ohjaamo täyttää ISO :2008 standardin vaatimukset. Ohjaamon teräsputkesta valmistettu runko vaimentaa iskuja ja suojaa kuljettajaa tehokkaasti. Turvavyö pitää kuljettajan sisällä ohjaamossa mahdollisessa onnettomuustilanteessa. Koneeseen on myös saatavana valinnainen ISO Tason 2 vaatimuksia vastaava putoavilta esineiltä suojaava järjestelmä (FOPS), johon kuuluu avattava tuulilasin suoja. Turvallinen kunnossapito Moottorin kuumia alueita ympäröivät lämpösuojat, suojatut tuulettimen hihnat ja hihnapyörät, pumpun ja moottorin välissä oleva seinämä, joka estää hydrauliöljyä suihkuamasta moottorille, leveät huoltotasot ja poikkeuksellisen jämäkät kädensijat: Komatsun perinne, jossa korkeinta turvallisuustasoa toteutetaan nopean ja juohevan kunnossapidon varmistamiseksi. Optimaalinen työkohteen turvallisuus Komatsu PC170LC-11 kaivukoneen turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Ajo- ja työlaitevipujen neutraali tunnistusjärjestelmä lisää turvallisuutta työkohteessa yhdessä istuinvyön varoittimen ja kuuluvan ajohälyttimen kanssa. Erittäin kestävät liukastumista estävät tasot joissa erityinen kitkapinnoite säilyttävät pitokykynsä pitkään. KomVision (lisävaruste) KomVision lintuperspektiivi-näkymä koneen monitorille luodaan käyttäen 4 kameraa jotka on asennettu koneen sivuille ja taakse. 10

11 Laatua, johon voit luottaa Komatsun laatu Apunaan uusimmat tietokonesuunnittelun tekniikat Komatsun maailmanlaajuinen tietotaito tuottaa koneita, jotka on suunniteltu, valmistettu ja testattu täyttämään sinun asettamasi korkeimmatkin vaatimukset. Kaikki PC170LC-11:n pääkomponentit ovat Komatsun suunnittelemia ja valmistamia. Oleelliset koneen toiminnot on tarkoin mitoitettu koneen käyttövarmuuden ja tuottavuuden varmistamiseksi. Järeä rakenne Maksimi lujuus ja kestävyys yhdistettynä huippuluokan asiakaspalveluun ovat Komatsun ajattelumallin kulmakiviä. Koneen tärkeissä rakenteissa käytetään yksittäisiä levyjä ja valukappaleita jakamaan rasitusta tasaisesti. Kaivuvarren alapuolelle sijoitetut erittäin kestävät kulutussuojat suojaavat vartta kauhassa olevalta ja sieltä putoavalta materiaalilta. Laaja tukiverkko Komatsun laaja jälleenmyyjä- ja maahantuojaverkosto on valmiina pitämään kalustosi hyvässä kunnossa. Tarpeitasi vastaavat huoltopaketit ja nopeat varaosatoimitukset varmistavat, että sinun Komatsusi säilyttää huippusuorituskykynsä. Kestävä ja luotettava tela-alustan rakenne tarjoaa parhaan mahdollisen suojan Valettu puomin tyviosa ja yksiosaiset puomin levyt 11

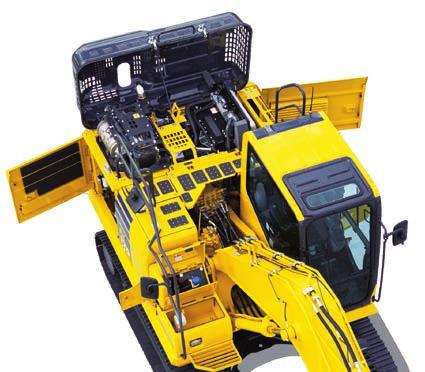

12 Kunnossapito helppoa Näyttöpaneelin kunnossapitonäyttö Suunniteltu helposti huollettavaksi Helppo pääsy moottoritilan huoltokohteisiin: öljysuodatin, öljyn mittatikku, jäähdytysnesteen varasäiliö, polttoainesuodatin ja ilmanpuhdistin. AdBlue säiliö Helppokäyttöisyyden lisäämiseksi AdBlue säiliö on sijoitettu koneen etupuolella olevaa hyvin suojattuun tilaan. Komatsu CARE Komatsu CARE on huolto-ohjelma, joka on vakiovaruste useimmissa uusissa Komatsu koneissa. Se kattaa määräaikaishuollot, joista huolehtivat Komatsun kouluttamat asentajat alkuperäisiä Komatsu -varaosia käyttäen. Lisäksi riippuen koneesi moottorista se tarjoaa laajennetun huollon Diesel partikkelisuodattimelle (KDPF) tai Komatsu hapetuskatalysaattorille (KDOC) ja Selektiivisen Katalyyttisen Pelkistämiselle (SCR). Halutessasi lisätietoja, ota yhteyttä Komatsu maahantuojaan. Pidennetyt takuut Ostaessasi Komatsun koneen voit käyttää hyödyksesi myös investointisi tuottavuuden varmistamiseksi laadittuja monipuolisia ohjelmia ja palveluja. Esimerkiksi Komatsun pidennetty takuuohjelma sisältää useita erilaisia koneita ja niiden komponentteja suojaavia takuuvaihtoehtoja. Voit valita tarkoin sinun tarpeitasi vastaavan takuun. Ohjelma tähtää käyttökustannusten alentamiseen. AdBlue nestetaso ja mittari Vakiona vedenerotin Pitkäikäiset öljynsuodattimet Komatsun alkuperäisissä hydrauliöljyn suodattimissa käytetään suuren suodatuskyvyn omaavaa suodatusmateriaalia vaihtovälien pidentämiseksi, mikä alentaa merkittävästi kunnossapitokustannuksia. 12

13 KOMTRAX Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. KOMTRAX on käytettävissä tietokoneella, älypuhelimella tai tabletilla. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät langattomasti sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä ilman lisäkustannuksia. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Mukavuus KOMTRAX mahdollistaa kalustosi hallinnan verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Näiden tietojen avulla voidaan ennakoida huollon ja varaosien tarve sekä minimoida vianetsintään kuluva aika. 13

14 Tekniset tiedot MOOTTORI Malli Tyyppi Moottoriteho käyntinopeudella ISO ISO 9249 (moottoriteho) Komatsu SAA4D107E-3 Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori rpm 90 kw / 121 hv 90 kw / 121 hv Sylinterien lukumäärä 4 Sylinterimitat, mm halkaisija iskunpituus Iskutilavuus 4,46 l Ilmanpuhdistimen tyyppi Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva Jäähdyttäjä Imevät jäähdyttimen siivet, kennon suojaverkko HYDRAULIIKKAJÄRJESTELMÄ Tyyppi HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Lisähydrauliikka Spesifikaatiosta riippuen voidaan asentaa jopa 2 lisähydrauliikkaa ja työlaitteen pikakiinnityshydrauliikka Pääpumppu Säätyvätilavuuksinen mäntäpumppu; puomille, varrelle, kauhalle, käännölle ja ajolle Suurin tuotto 298 l/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili 380 kg/cm² Ajo 380 kg/cm² Kääntö 295 kg/cm² Ohjaus 33 kg/cm² TÄYTTÖMÄÄRÄT Polttoainesäiliö Jäähdytin Moottoriöljy Käännön vaihde Hydrauliöljysäiliö Ajon vaihde (kumpikin) AdBlue säiliö 300 l 22 l 18 l 4,5 l 121 l 5,4 l 29,6 l KÄÄNTÖ Tyyppi Käännön lukitus Käännön nopeus Vääntömomentti AJO & JARRUT Ajon valvontalaitteet ALAVAUNU Rakenne Telastot Tyyppi Telalaput (molemmin puolin) Telaketjujen kiristys Muuttuvatilavuus mäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle Sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä 0-12 rpm 45 knm Kaksi toisistaan erikseen toimivaa polkimilla varustettua ohjaussauvaa Hydrostaattinen Ajon periaate Nousukyky 70%, 35 Ajonopeudet Lo / Hi 3,0 / 5,5 km/h Suurin vetovoima kg Jarrut Hydraulitoimiset levyjarrut kummassakin ajomoottorissa X-runko keskiosana, kotelorakenteiset telarungot Täysin koteloidut 44 Yhdistetty jousi/ hydraulinen kiristys Rullat Alarullat (molemmin puolin) 7 Ylärullat (molemmin puolin) 2 PÄÄSTÖARVOT Moottorin päästöt Täyttää EU Vaihe IV -päästömääräykset Äänitaso LwA, ulkoinen melu 99 db(a) (2000/14/EC Vaihe II) LpA, melutaso 68 db(a) ohjaamossa (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997) Käsi/käsivarsi 2,5 m/s² (mittausepävarmuus K = 0,48 m/s²) Vartalo 0,5 m/s² (mittausepävarmuus K = 0,23 m/s²) Sisältää fluorattua kasvihuonekaasu HFC-134a (GWP 1430). Kaasun määrä 0,9 kg, vastaava CO 2 1,29 t. TYÖPAINOT (NOIN) Kiintopuomi Kolmiharjaiset telalaput Työpaino Pintapaine 500 mm kg 0,51 kg/cm² 600 mm kg 0,43 kg/cm² 700 mm kg 0,37 kg/cm² 800 mm kg 0,33 kg/cm² Työpaino sisältäen alla mainitun työlaitteen, 2,6 m varren, 0,65 m³ kauhan, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. 14

15 Päämitat ja suoritusarvot PÄÄMITAT A Ylävaunun leveys mm B Kokonaiskorkeus ohjaamon kattoon mm C Peruskoneen kokonaispituus mm D Peräylitys mm Vastapainon kääntösäde mm E Maavara vastapainon alla mm F Ylävaunun korkeus ilman ohjaamoa mm G Pienin maavara 440 mm H Johto- ja vetopyörien keskiöiden välinen etäisyys mm I Telaston pituus mm J Raideleveys mm K Telalappujen leveys 500, 600, 700, 800 mm L Alavaunun kokonaisleveys 500 mm laput mm Alavaunun kokonaisleveys 600 mm laput Alavaunun kokonaisleveys 700 mm laput Alavaunun kokonaisleveys 800 mm laput mm mm mm A M D B O PC 170 LC F E J L G K H I N C KULJETUSMITAT Kiintopuomi Varren pituus 2,25 m 2,6 m 2,9 m M Kuljetuspituus mm mm mm N Pituus maata vasten (kuljetettaessa) mm mm mm O Kokonaiskorkeus puomin päältä mm mm mm 15

16 Kaivu-ulottuvuudet VARREN PITUUS 2,25 m 2,6 m 2,9 m A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm mm E 2,44 m kaivannon suurin kaivusyvyys mm mm mm F Suurin kaivuetäisyys mm mm mm G Suurin kaivuetäisyys maan tasossa mm mm mm H Pienin kääntösäde mm mm mm 16

17 Nostokapasiteetti A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Painot: Kauhan nivelistö ja kauhasylinteri: 237 kg 500 mm telalaput Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 2,25 m 6,0 m kg *2.600 *2.600 *3.050 * ,5 m kg * * * ,0 m kg * * * * ,5 m kg * ,0 m kg *6.800 * ,5 m kg * *6.450 * ,0 m kg * * *9.600 * ,5 m kg *4.800 *4.800 *7.000 * ,6 m 6,0 m kg *2.150 *2.150 * ,5 m kg *2.100 *2.100 * ,0 m kg * * * *8.700 * ,5 m kg * *7.550 * ,0 m kg * *5.350 * ,5 m kg * *4.600 * ,0 m kg * *8.800 * ,5 m kg * * *8.100 * ,9 m 6,0 m kg *1.850 *1.850 * ,5 m kg *1.800 *1.800 * * ,0 m kg * * * *8.350 * ,5 m kg * * *7.700 * ,0 m kg * *6.000 * ,5 m kg * * *4.400 * ,0 m kg * *9.250 * ,5 m kg * * * * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto-kapasiteetista eikä 75% kaatokuormasta. Nostoarvot perustuvat nostoon pelkällä kaivuvarrella. Jos varteen on nostettaessa asennettu lisälaitteita, vähennä kaikkien lisälaitteiden paino ilmoitetuista nostoarvoista. 17
