1 MINIKAIVUKONEET MOOTTORITEHO 18,2 kw / 24, rpm TYÖPAINO : kg : kg KAUHAN TILAVUUS : 0,03-0,10 m³ : 0,04-0,12 m³

2 Yhdellä silmäyksellä MOOTTORITEHO 18,2 kw / 24, rpm TYÖPAINO : kg : kg KAUHAN TILAVUUS : 0,03-0,10 m³ : 0,04-0,12 m³ 2

3 PAREMPI POLTTOAINETEHOKKUUS JA YMPÄRISTÖYSTÄVÄLLINEN SUORITUSKYKY Tehokas ja ympäristöystävällinen Komatsun polttoainetta säästävä teknologia 6 valittavaa työtapaa Automaattinen käyntinopeuden alennus ja joutokäynnin sautus Moottorin kierrosnopeuden säätö Ensiluokkainen mukavuus Uusi ohjaamo Parempi kuljettajan mukavuus Monitoiminen korkea resoluutioinen 3,5 LCD värinäyttö Useilla hallintalaitteilla ympäröity kuljettajan istuin Maksimoitu tehokkuus Powertilt (lisävaruste) () Monipuoliset varusteet helpottavat käsillä olevan työn tekemistä Turvallisuus ennen kaikkea Vapaa-asennon tunnistusjärjestelmä Moottorin hätäsautuskytkin Turvavyön varoitusvalo Suuret ankkurointisilmukat kuljetusta varten Kunnossapito helppoa Kallistettava ohjaamo Laaja-alaisesti aukeava konepeitto Kunnossapitotiedot nähtävissä näytöltä KOMTRAX Komatsun langaton kaluston seurantajärjestelmä 3G mobiili tiedonvälitys Integroitu tiedonvälitysantenni MR- 3

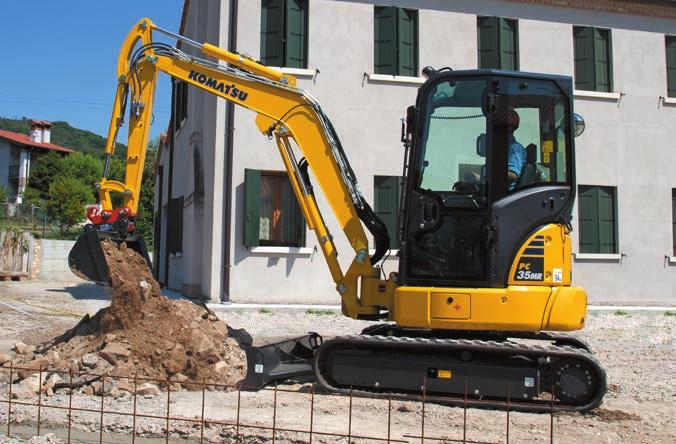

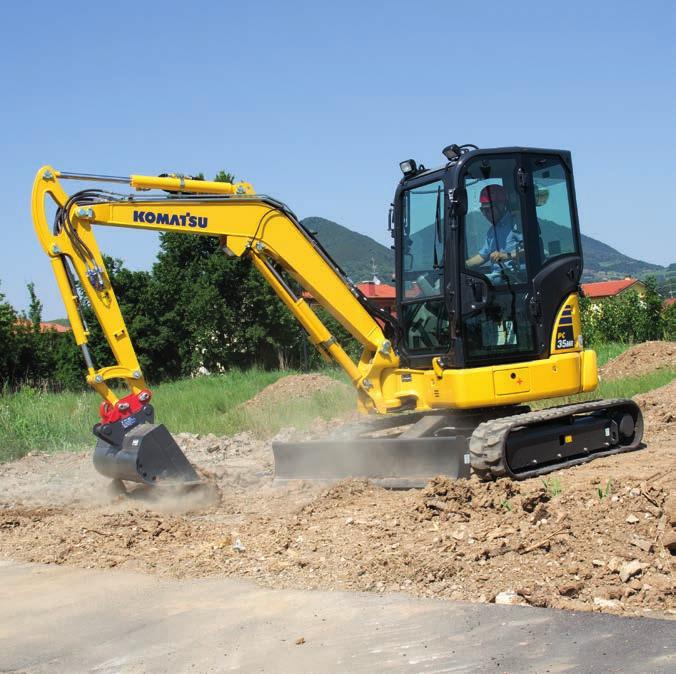

4 Tehokas ja ympäristöystävällinen Työskentely ahtaissa paikoissa Uusi lyhytperäinen PC30/35MR-5 on optimaalisen tehokas ahtaissa työkohteissa kuten piha-alueilla, tienrakennus- ja purkutyömailla, vesijohto- ja viemäritöissä. Toisin sanoen kaikkialla siellä, missä tavanomaiset kaivukoneet eivät pysty työskentelemään. Jykevä rakenne ja erinomainen vakaus takaavat turvallisuuden ja luotettavuuden kaikissa tilanteissa. Komatsu CLSS Kuormituksen tunnistava, suljettu CLSS -hydraulijärjestelmä takaa sekä yksittäisten että samanaikaisten työliikkeiden tarkan hallinnan sekä riittävän tehon ja nopeuden. Järjestelmän tärkein ominaisuus on kaksi toisiinsa yhdistettyä muuttuvatilavuuksista pumppua ja kuormituksen tunnistava suljettu hydraulipiiri, joiden ansiosta kuljettaja pystyy tekemään kaikki työliikkeet mahdollisian tehokkaasti kuormituksesta ja käyntinopeudesta riippumatta. 6 työtapaa Kuormituksen perusteella kuljettaja voi valita yhden 6 työtavasta, joissa kaikissa moottorin käyntinopeus, pumpun tuotto ja järjestelmän paine ovat keskenään oikein mitoitettuja. Etuoikeus voidaan antaa joko tuottavuutta lisäävälle työliikkeiden nopeudelle tai polttoaineen säästölle kevyeissä töissä. 4

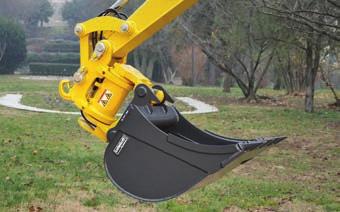

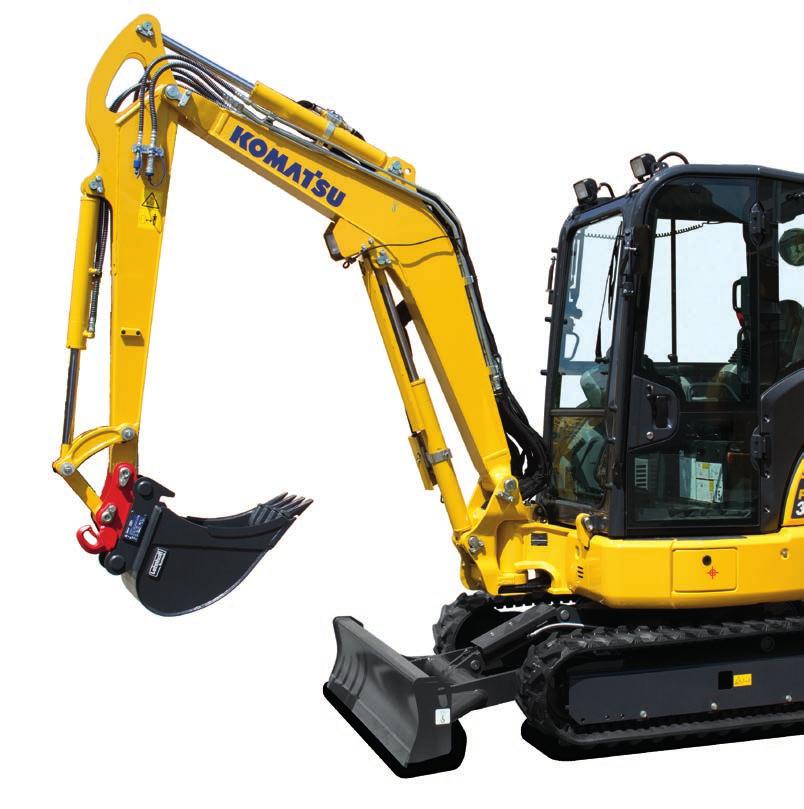

5 Maksimoitu tehokkuus Erikoisvarustelu Tarjolla olevien useiden vaihtoehtojen avulla kone voidaan tarkoin varustella työn vaatimusten mukaisesti: Lyhyt tai pitkä kaivuvarsi, kumi-, teräs, tai kumipäällysteiset terästelakengät. Edelleen yksi-/kaksisuuntainen lisähydrauliikka antaa mahdollisuuden iskuvasaran, kahmarin, maakairan ja muiden vastaavien työlaitteiden käyttöön. Elektroninen ohjausjärjestelmä PC30/35MR-5 polttoaineenkulutus on suuriillaan 5% alhaisempi. Moottoria ja hydrauliikkajärjestelmää hallitaan optimaalisesti työskentelyolosuhteiden mukaisesti. Hydrauliikan pieneät tehohäviöt auttavat myös pienentämään sekä polttoaineen kulutusta ja ympäristölle aiheutettuja haittoja. Automaattinen käyntinopeuden alentaminen ja automaattiinen tyhjäkäynnin sautus Moleat toiminnot ovat koneen vakio ominaisuuksia. Käyntinopeuden automaattinen pienentäminen laskee käyntinopeutta muutamassa sekunnissa sen jälkeen, kun työlaitteen käyttövipu on palautettu keskiasentoon. Automaattinen tyhjäkäynnin sautin pysäyttää moottorin ennalta asetetun ajan kuluttua vähentääkseen tarpeetonta polttoaineen kulutusta. Powertilt (lisävaruste) () Koneessa on laitteistokohtainen putkitus hydraulista kallistustoimintoa varten ja yksitoiminen hydraulisen pikaliittimen piiri. Hydraulisen kallistustoiminnon installaatio lisää koneen luotettavaa monikäyttöisyyttä. Putkitus on sijoitettu suojaan varren yläpinnalle varmistamaan, että kone toimii häiriöttömästi. 5

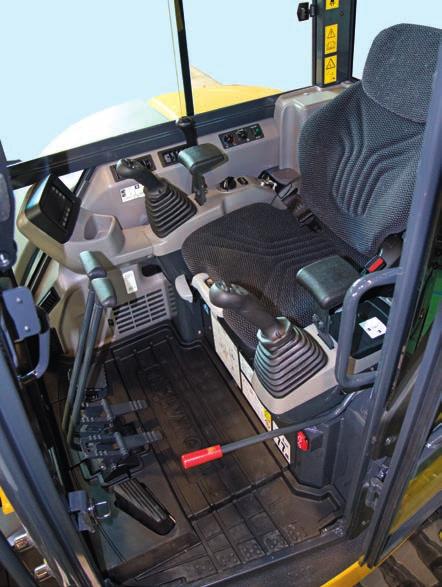

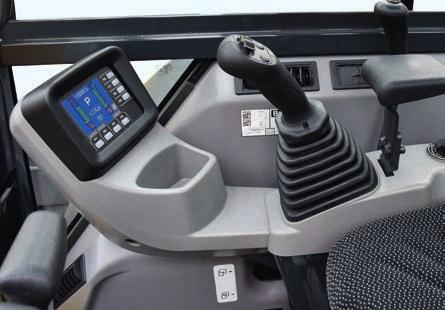

6 Ensiluokkainen mukavuus Ihanteellinen työskentelyympäristö Pienestä koostaan huolimatta PC30/35MR-5 tarjoaa kuljettajalle verrattoman mukavuuden. Tilavan ohjaamon kehitystyössä on kiinnitetty poikkeuksellista huomiota yksityiskohtiin ja työympäristö on hiljainen ja mukava. Erityistä huomiota on kiinnitetty kuljettajan mukavuuteen: ergonomiset, hydraulisesti esiohjatut PPC hallintavivut ja valinnaisvarusteena saatava tehokas ilmastointijärjestelmä takaavat optimaaliset olosuhteet kuljettajalle.huomattavasti aiempaa suurempi ohjaamon ovi helpottaa ohjaamoon kulkua. Erinomainen kuljettajan mukavuus Turvallisen ja tarkan työlaitteen hallinnan varmistavat proportionaaliset hallintavivut ovat vakiovarusteita. Automaattinen ajonopeuden vaihtotoiminto varmistaa juohevan ja tehokkaan työskentelyn. Tukilevyn hallintavivun nopeuden valintapainikkeen painallus valitsee automaattisen 2-nopeuksisen tai kiinteän ykkösvaihteen ajonopeuden helpottaen vaihtamista levytyöskentelyn aikana. Ohjaamossa on myös 12-voltin pistorasia. Uusi monitoiminen monitori välittää eneän tietoa 6 Suuri resoluutioinen 3,5 LCD monitori tarjoaa erinomaisen näkyvyyden. LCD näytön näkyvyyteen vaikuttaa hyvin vähän katselukulma ja ympäristön valoisuus. Erilaiset hälytykset ja koneen tiedot näkyvät yksinkertaisessa formaatissa. Hyödylliset tiedot kuten käyttöön liittyvät tiedot, koneen asetukset ja kunnossapitotiedot ovat myös nähtävissä. Kuljettajan on helppo vaihtaa monitorin näyttöruutua.

7 KOMTRAX Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti yärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. KOMTRAX on käytettävissä tietokoneella, älypuhelimella tai tabletilla. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaain ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät langattomasti sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä ilman lisäkustannuksia. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Mukavuus KOMTRAX mahdollistaa kalustosi hallinnan verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagraien muotoon. Näiden tietojen avulla voidaan ennakoida huollon ja varaosien tarve sekä minimoida vianetsintään kuluva aika. 7

8 Kunnossapito helppoa Avattavien luukkujen ansiosta moottorin tarkastus ja polttoaineen lisäys on nopeaa, jäähdytin on helppo tarkastaa ja puhdistaa, akut saa helposti esille Mukava ja turvallinen polttoaineen tankkaus ja öljyn lisäys etukannen suojassa Kookas polttoaineen suodatin ja vedenerottimella varustettu esisuodatin suojaavat moottoria Kallistettava ohjaamo Kaikki määräajoin tarkistettavat kohteet löytyvät helposti konepeiton alta. Polttoaine- ja hydrauliöljysäiliöt sijaitsevat sivuoven takana helposti tarkastettavassa, turvallisessa paikassa. Lisäksi kallistamalla katos tai ohjaamo eteenpäin voidaan huoltaa suureat huoltokohteet. Helpottaa korjaustöitä Hydrauliset ORFS O-rengas tiivisteliittimet ja sähköiset DT liittimet lisäävät koneen luotettavuutta sekä nopeuttavat ja helpottavat korjauksia. Kestävät holkit ja 500 tunnin pituiset moottorin öljynvaihtovälit alentavat käyttökustannuksia. Monitoiminen näyttö kertoo kuljettajalle kunnossapito- ja huoltotiedot 8

9 Erittäin luotettava ja turvallinen X-runko X-runko varmistaa maksimi rasituskestävyyden ja optimaalisen kuormitusten jakautumisen. Lisäksi sen muoto tekee koneesta paljon tukevaan ja luotettavaan. Alavaunun runko on helppo puhdistaa ja poistaa siihen tarttuneet roskat ja risut. Pienin kääntösäde Poikkeuksellisen pieni kääntösäde ja peränylitys teloista luettuna (95 / ja 80 / ) antavat kuljettajalle tilaisuuden keskittäytyä työhönsä ahtaissa työolosuhteissa. Kunnossapidon tiedot monitorilta Kunnossapito- ja huoltotiedot näkyvät monitorin näyttöruudulta. Huollon muistutusvalo ilmestyy näyttöön 30 tuntia ennen huollon varsinaista ajankohtaa. Moottorin vara sautin Varoitus istuinvöistä ja vapaa asennosta Puomin ja kaivuvarren letkurikkoventtiilit 9

10 Tekniset tiedot 10 MOOTTORI Malli Tyyppi Moottoriteho käyntinopeudella ISO ISO 9249 (moottoriteho) Komatsu 3D88E-7 Vesijäähdytteinen, 4-tahtinen, suoraruiskutus rpm 18,2 kw / 24,4 hv 17,4 kw / 23,3 hv Sylinterien lukumäärä 3 Sylinterimitat, halkaisija iskunpituus Iskutilavuus cm³ Maks. suurin vääntömomentti/ 105,1 Nm / rpm käyntinopeus Ilmanpuhdistimen tyyppi Kuiva HYDRAULIIKKAJÄRJESTELMÄ Tyyppi Komatsu CLSS Pääpumppu 2 muuttuvatilavuuksista mäntäpumppua Suurin tuotto 35, ,7 + 9,9 l/min Suurin työpaine 27,0 MPa (270 bar) Hydraulimoottorit Ajo 2 säätyvätilavuuksinen moottori Kääntö 1 kiinteätilavuuksinen moottori Hydraulisylinterit (halkaisija iskunpituus) Puomi Varren Kauhan Puomin kääntö Puskulevy Kauhan murtovoima (ISO 6015) dan (3.000 kg) dan (3.050 kg) Varren kaivuvoima (ISO 6015) varren dan (1.800 kg) varren dan (1.520 kg) varren dan (2.100 kg) varren dan (1.670 kg) TYÖPAINOT (NOIN) Kumitelalaput kg kg Teräsvahvistetut kumitelalaput kg kg Terästelalaput kg kg Työpaino sisältäen alla mainitun työlaitteen, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. Katos (lisävaruste): -150 kg AJO & JARRUT Ajon valvontalaitteet Ajon periaate Hydraulimoottorit Alennusjärjestelmä Ajonopeudet Lo / Hi Suurin vetovoima ALAVAUNU Rakenne Kaksi toisistaan erikseen toimivaa polkimilla varustettua ohjaussauvaa Hydrostaattinen 2 -mäntäinen ajomoottori Planeettavaihde 2,6 / 4,6 km/h dan (3.400 kgf) KÄÄNTÖ Kääntömoottorina on orbital -tyyppinen hydraulimoottori. Yksinkertainen kuulalaakerikehä. jonka sisällä on induktiokarkaistu haaskehä. Koko yksikkö voidellaan keskitetysti. Käännön nopeus 9,0 rpm PUSKULEVY Tyyppi Leveys korkeus Puskulevy, suurin nostokorkeus Levyn suurin kaivusyvyys TÄYTTÖMÄÄRÄT Polttoainesäiliö Jäähdytin Moottoriöljy (ilman suodatinta) Hydrauliikkajärjestelmä X-runko keskiosana, kotelorakenteiset telarungot Alarullat (molein puolin) 4 Ylärullat (molein puolin) 1 Telalappujen leveys 300 Pintapaine (vakio) 0,30 kg/cm² 0,36 kg/cm² Elektrohitsattu, yksiosainen rakenne l 3,3 l 7,2 l 39 l PÄÄSTÖARVOT Moottorin päästöt Täyttää EU Vaihe IIIA -päästömääräykset Äänitaso - LwA, ulkoinen melu 94 db(a) (2000/14/EC Vaihe II) 96 db(a) (2000/14/EC Vaihe II) Äänitaso - LpA, melutaso ohjaamossa 75 db(a) (ISO 6396 dynaaminen melutaso) 77 db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997) Käsi/käsivarsi 2,5 m/s² (mittausepävarmuus K = 0,58 m/s²) Vartalo 0,5 m/s² (mittausepävarmuus K = 0,22 m/s²) Sisältää fluorattua kasvihuonekaasu HFC-134a (GWP 1430). Kaasun määrä 0,6 kg, vastaava CO 2 0,86 t.
