301.7D CR. Minikaivukone. Moottori Bruttoteho (ISO 14396) 17,9 kw 24,3 hp Nimellinen nettoteho, r/min (ISO 9249) 13,2 kw 17,7 hp

Transkriptio

1 301.7D CR Minikaivukone Moottori Bruttoteho (ISO 14396) 17,9 kw 24,3 hp Nimellinen nettoteho, r/min (ISO 9249) 13,2 kw 17,7 hp Painot Kuljetuspaino turvakaaren kanssa kg lb Työpaino turvakaaren kanssa kg lb

2 Erinomainen suorituskyky ja pieni kääntösäde parantavat monikäyttöisyyttä ja ohjattavuutta Sisältö Pieni säde...4 Monipuolisuus...6 Ohjaamo...8 Moottori ja huoltokohteet...10 Tekniset tiedot...12 Vakiovarusteet...14 Lisävarusteet

3 Uudet Cat 301.7D CR kaivukoneet ovat tehokkaita, helposti ohjattavia ja vakaita. Ne tekevät työskentelystä helpompaa ja tuottavampaa. 3

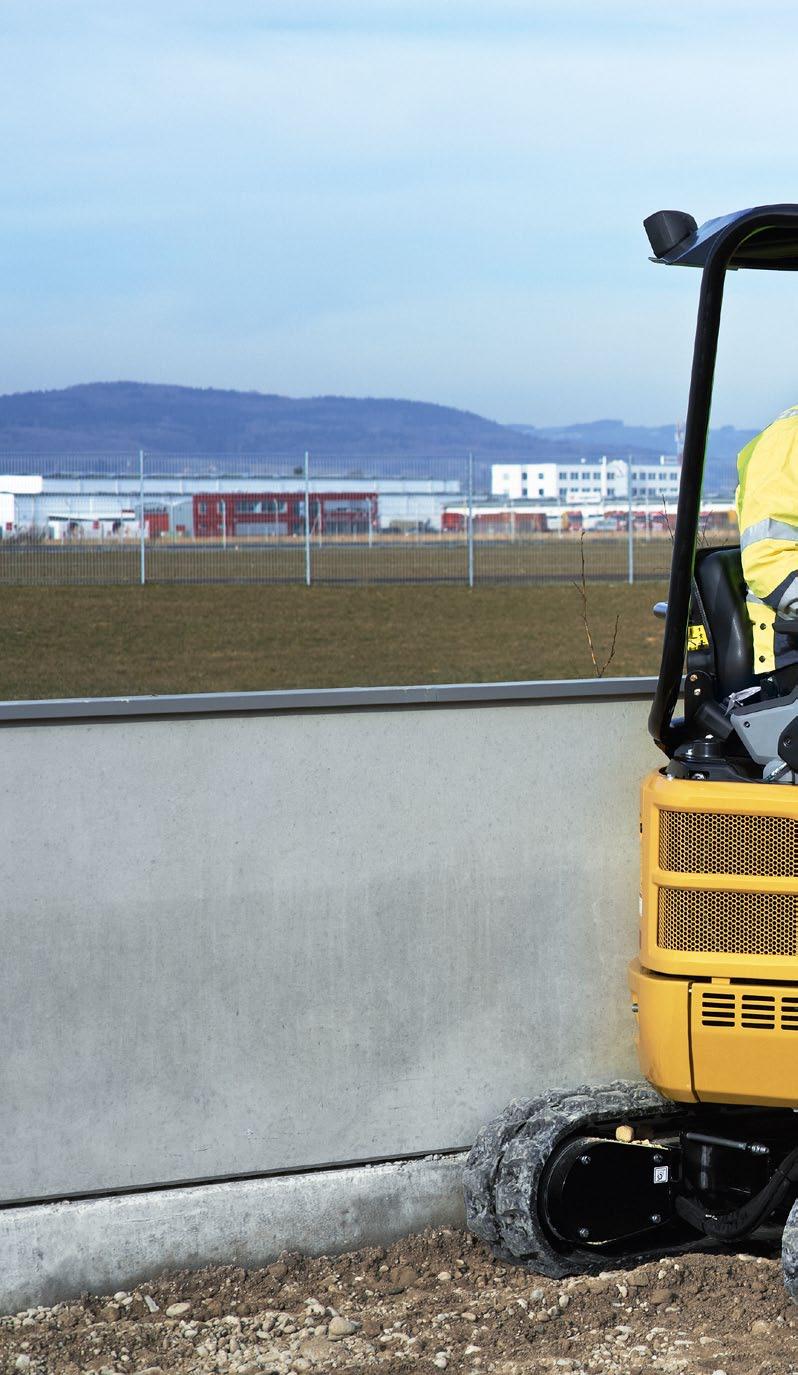

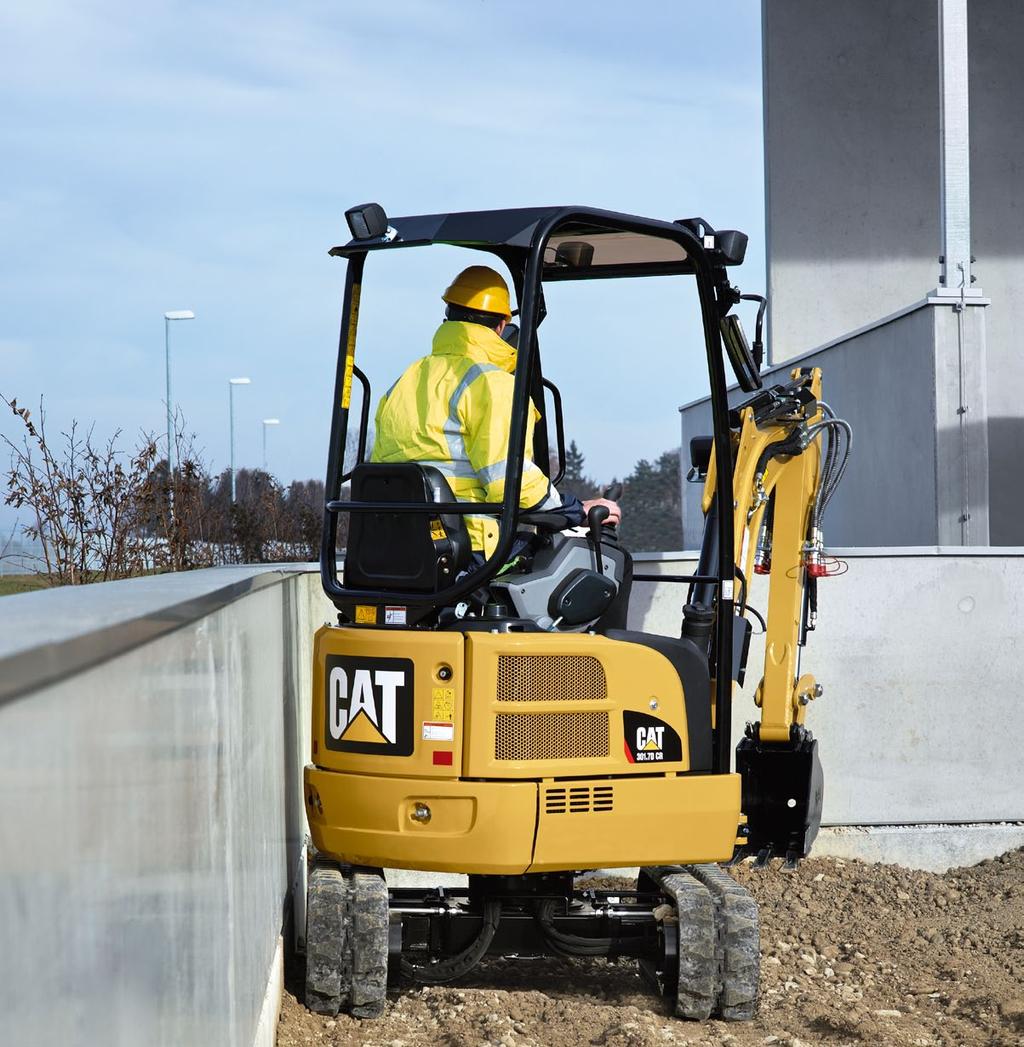

4 Pieni säde Tuottavuutta ahtaillakin alueilla perän nollakääntösäteen ansiosta Cat 301.7D CR -kaivukoneen perän kääntösäde on nolla. Täten sillä voi työskennellä kätevästi ahtaillakin alueilla, sillä koneen runko pyörii telojen sisäpuolella. Koneen pienen kääntösäteen ansiosta voit keskittyä itse työhön eikä sinun tarvitse huolehtia koneen takaosan tai työmaan vahingoittumisesta.

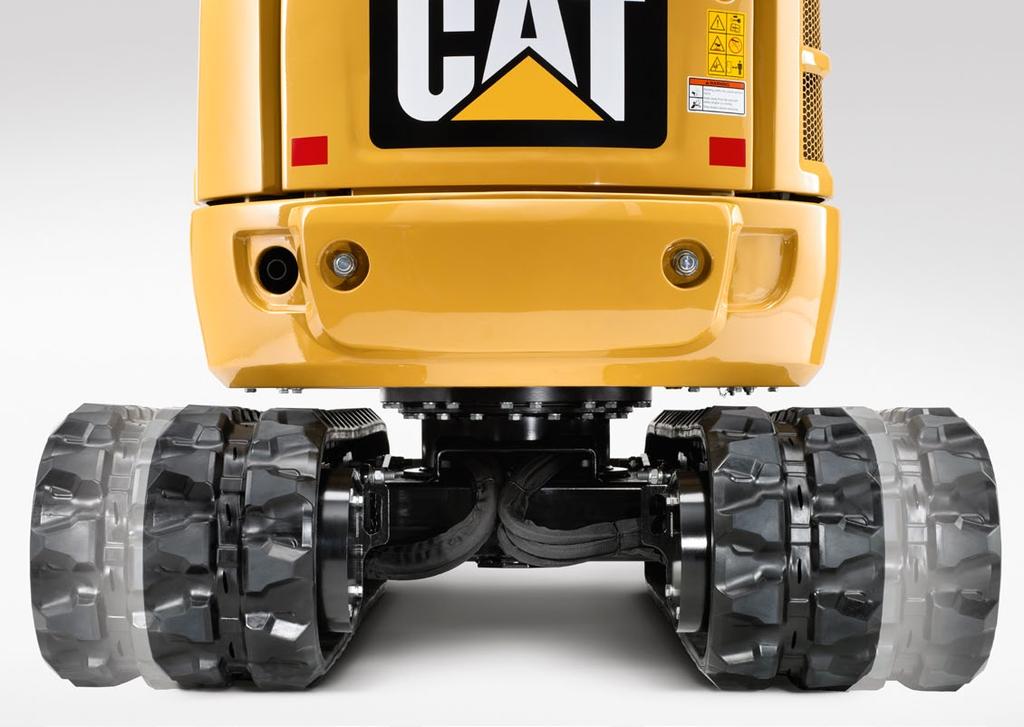

5 Levitettävä alavaunu Kaivukoneen vakiovarusteisiin kuuluvat levitettävä alavaunu ja taittuva puskulevy. Koneen avulla päästään useimpiin työkohteisiin, kun alavaunu on levitetty 990 millimetriin (3 ft 3 in). Kun alavaunu on levitetty täyteen työleveyteensä (1 300 mm [4 ft 3 in]), kone on erittäin vakaa ja takaa entistä tehokkaamman kaivun ja suorituskyvyn.

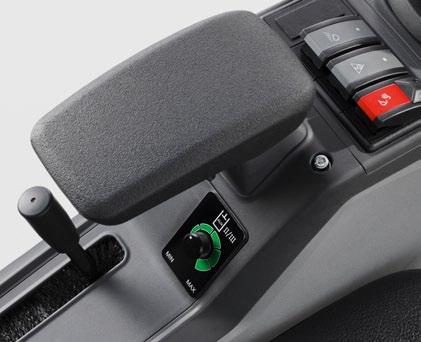

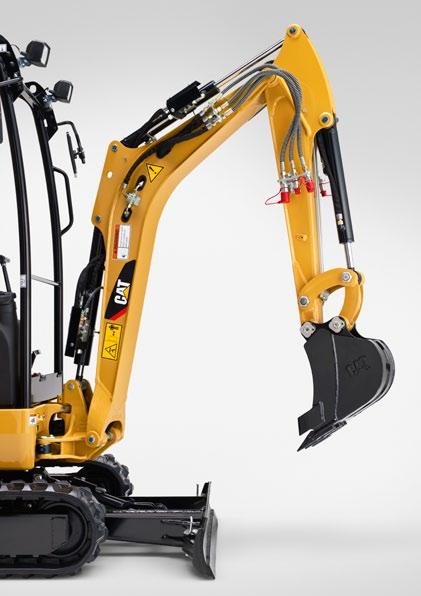

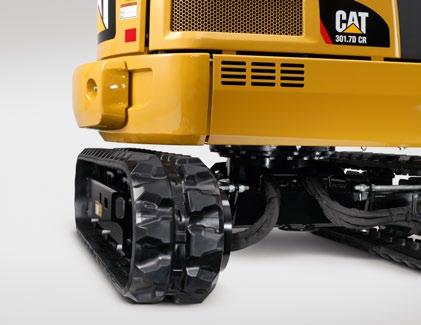

6 Monipuolisuus Joustava työkone moniin eri käyttökohteisiin Vakiovarusteena vasaraputket Vasaraputkien ja kaksisuuntaisten, pikairrotusliittimillä varustettujen lisähydrauliputkien ansiosta koneella voi käyttää hydraulista vasaraa ja kaksisuuntaista työlaitetta, kuten maakairaa. Lisävarusteena saatavaa lisähydrauliikkaa hallitaan vasemmanpuoleisen ohjaussauvan proportionaalisella rullasäätimellä. Tämä vaihtoehto sisältää kytkimen, jolla kuljettaja voi säätää lisähydraulivirtausta kunkin työlaitteen mukaan. 1 Pikairrotusliittimien ansiosta kone on heti valmiina työhön, ja vakiovarusteena tuleva paineakku helpottaa työlaitteiden vapauttamista ja vaihtamista. Liittimet on sijoitettu työlaitteen lähelle, jolloin pitkiä letkuja ei tarvita ja mahdollisten vaurioiden riski vähentyy. 2 Lisävastapaino Lisävarusteena saatava lisävastapaino parantaa koneen nostokykyä, eikä ylävaunun ulottuma akselin yli kasva kuin hieman. Tämä on ihanteellinen vaihtoehto, kun käytetään painavia hydromekaanisia työlaitteita. (Tämä vastapaino kuuluu vakiovarusteisiin Pohjois-Amerikassa ja Australiassa.) 6 3 1) Lisävirtauksen säätö 2) Puomiyhdistelmä 3) Vastapaino

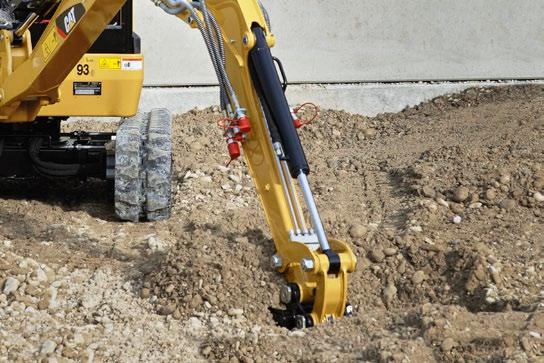

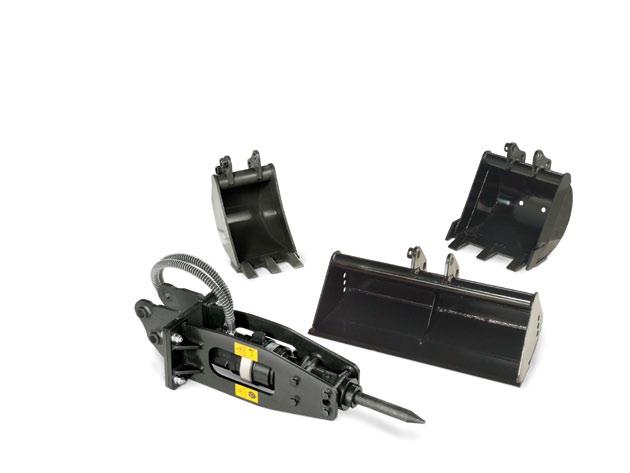

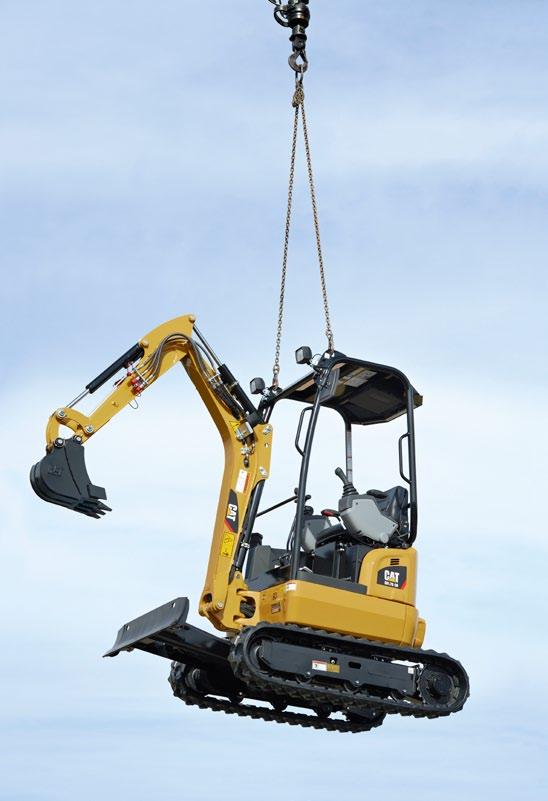

7 Kaivusyvyys/ulottuvuus Asiakas voi valita kahdesta eri kaivuvarren pituudesta, joten kaivuvarren tehon ja ulottuvuuden voi räätälöidä omien tarpeiden mukaan. Kaivusyvyydet on säädetty siten, että ojien kaivu putkistoja ja kaapeleita varten on helppoa. Tukevien, ohjaamon katossa sijaitsevien nostopisteiden ansiosta kaivukoneen siirtäminen työkohteesta toiseen tai perävaunuun käy turvallisesti ja helposti. Saatavilla on lukuisia työlaitteita, kuten kauhoja sekä vasara ja maakaira, jotka tekevät koneesta entistäkin monipuolisemman. Kaikki työlaitteet on suunniteltu siten, että koneen suorituskyky olisi paras mahdollinen. Suuri tuottavuus ja pitkä käyttöikä tuovat lisäarvoa sijoitukselle. 7

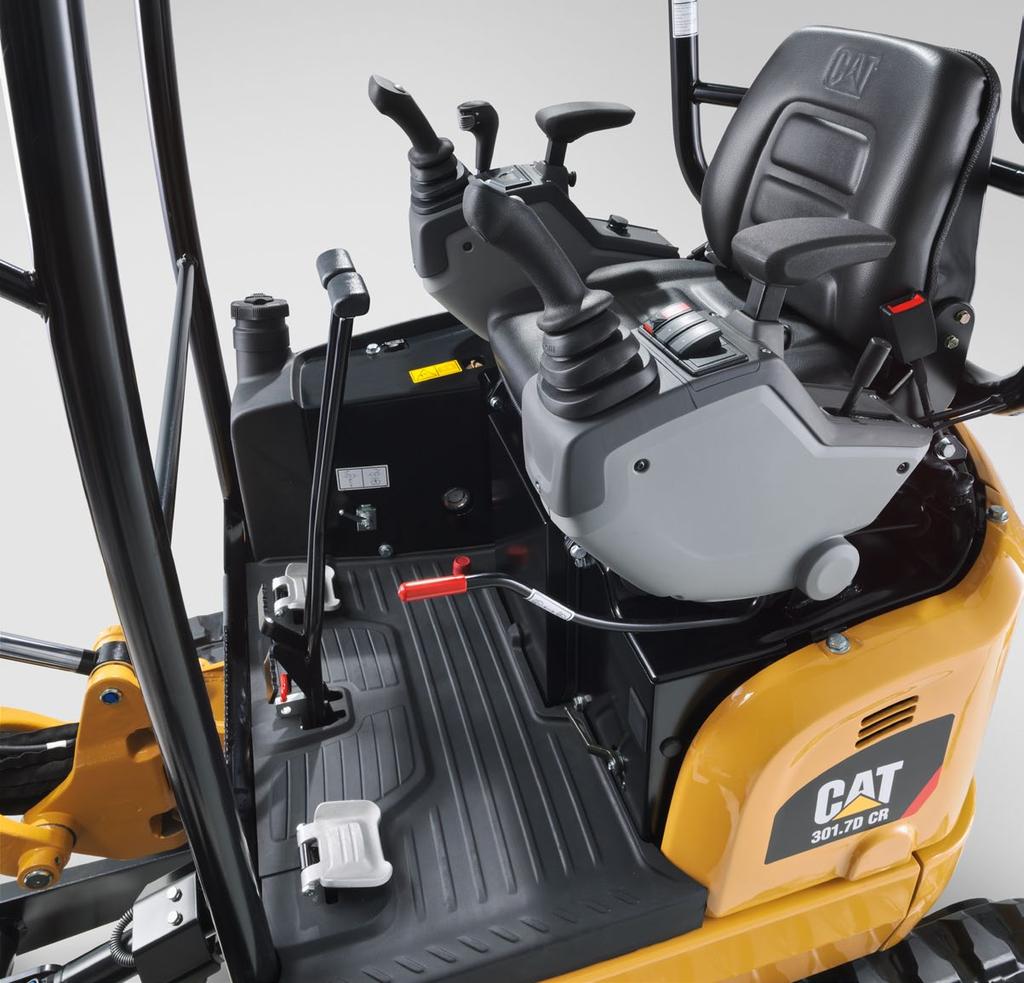

8 Ohjaamo Helppokäyttöisen ohjaamon ansiosta kuljettaja voi keskittyä itse työhön Ohjaimet Ergonomisesti suunniteltu ohjaamo, jossa on esiohjattu ohjaussauva ja poljin. Kaikki toiminnot ovat esiohjattuja, mikä takaa erinomaisen hallinnan ja vähentää kaapeleiden ja puomien huoltotarvetta. Säädettävä jousitettu istuin takaa miellyttävän työasennon, ja nosto-ominaisuuden ansiosta moottoritilaan pääsee helposti käsiksi. Itsekelautuvat turvavyöt säilyvät hyvässä kunnossa ja takaavat kuljettajan turvallisuuden miellyttävästi. Turvalukitus Koneen kaikki säätimet lukittuvat, kun ohjauskoteloa nostetaan. Näin koneen käynnistäminen on turvallista ja hallittua. Lisävarusteena saatava takapaneeli suojaa kuljettajan selkäpuolta työskentelyn aikana tuulelta ja vedeltä. 8

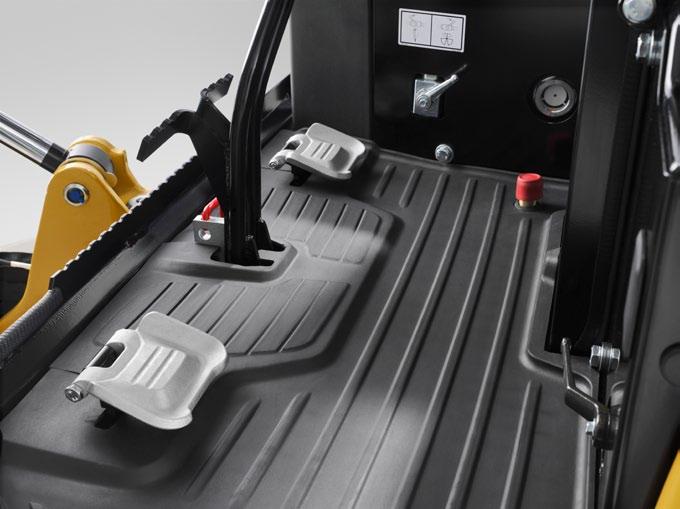

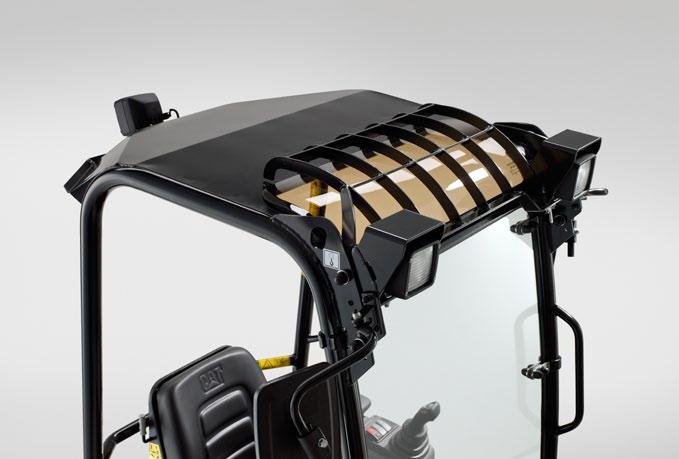

9 Kattopaneelin ansiosta kuljettaja näkee kauhan myös yläasennossa, jolloin kuormaustehtävät voidaan suorittaa helpommin, turvallisemmin ja vähemmällä vaivalla. 1 Oman työskentelyasennon mukaan säädettävät rannetuet vähentävät käsien väsymistä. 2 Kaivukoneen vakiovarusteisiin kuuluvat ajopolkimet helpottavat työmaalla liikkumista. Ne sopivat käytettäviksi erityisesti silloin, kun kuljetaan pidempiä matkoja tai kun puomiyhdistelmää halutaan käyttää samanaikaisesti. 1) Kattosuoja ja valot 2) Mittaristo 3) Ajopolkimet 3 9

10 Moottori ja huoltokohteet Kuorman tunnistavalla hydrauliikalla varustettu moottori vaatii vain vähän huoltoa Asiakastuki ylivertainen tuki pelastaa päivän Cat-edustaja auttaa sinua ostopäätöstä koskevissa ja kaikissa oston jälkeisissä asioissa. Joustava rahoitus vastaa omia tarpeitasi. Osien saatavuus on markkinoiden paras, joten työsi eivät keskeydy turhaan. Vertaa eri koneita niiden osien arvioidun kestoiän, ennakoivan huollon ja tuotannon kustannusten perusteella. Lisätietoja Cat-tuotteista, edustajien palveluista ja alan sovelluksista saat kotisivultamme osoitteesta 10

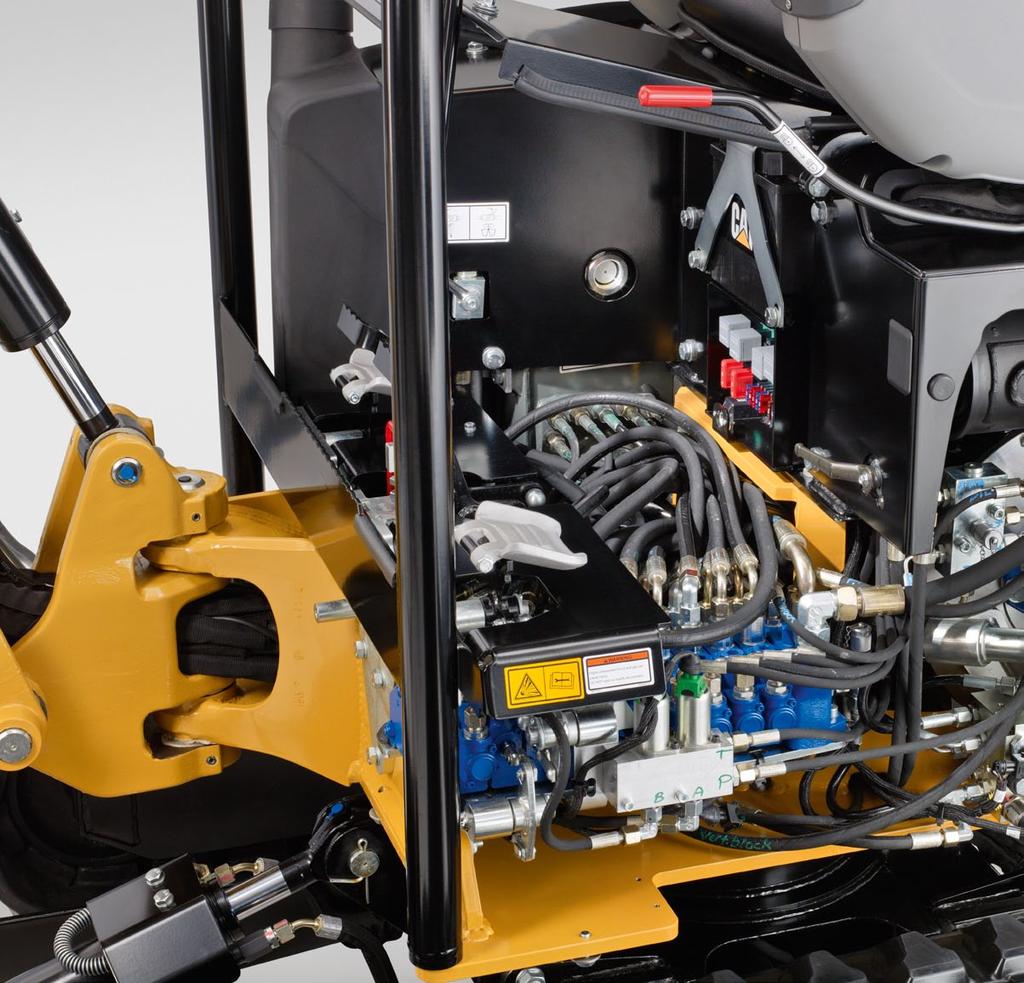

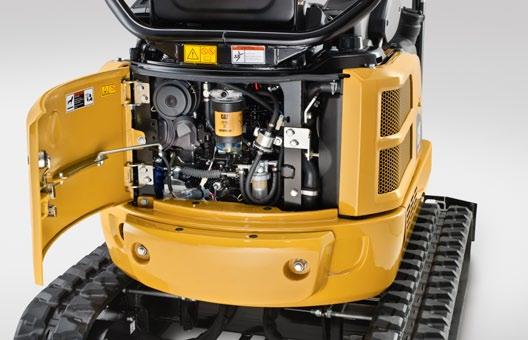

11 Tehokas moottori ja kuorman tunnistava hydrauliikka 17,7 kw:n (24 hp) moottori on yhdistetty kuorman tunnistavaan hydrauliikkajärjestelmään ja muuttuvatilavuuksiseen pumppuun, minkä ansiosta kaivu on tehokasta ja sujuvaa D CR -kaivukone on pienestä koostaan huolimatta erittäin tehokas. Se ei pysähdy, eikä sen teho katoa kesken kuormaamiseen. Huoltokohteet helposti esillä Päivittäiset tarkistus- ja huoltokohteet, kuten polttoaineen ja hydrauliikkaöljyn täyttöaukot, ovat hyvin esillä suuren teräsluukun ja irrotettavien sivupaneelien takana. Hydrauliikan pääventtiili ja putkistot ovat myös helposti käsiteltävissä irrotettavien lattia- ja sivupaneelien takana. Koneen sivupellit ovat iskuja kestävää terästä, joten koneen ulkoasu ja arvo säilyvät pitempään. 11

12 301.7D CR -minikaivukoneen tekniset tiedot Moottori Moottorimalli Nimellinen nettoteho, r/min (ISO 9249) Yanmar 3TNV76 13,2 kw 17,7 hp Bruttoteho (ISO 14396) 17,9 kw 24,3 hp Iskutilavuus cm 3 40 in 3 Painot Kuljetuspaino turvakaaren kanssa kg lb Työpaino turvakaaren kanssa kg lb Painossa on huomioitu vakiokaivuvarren, kumitelojen, kauhan, kuljettajan ja täyden polttoainesäiliön paino. Ajojärjestelmä Ajonopeus 2,8 km/h 5,6 km/h Nousukyky 30 / 58 % Täyttötilavuudet 1,74 mph 3,48 mph Polttoainesäiliön tilavuus 19 l 5,0 gal Hydrauliikkaöljysäiliön tilavuus 20 l 5,3 gal Käyttötiedot Puskulevy Leveys 990 mm / mm 3 ft 3 in / 4 ft 3 in Korkeus 230 mm 9 in Kaivusyvyys 390 mm 15 in Nostokorkeus 271 mm 11 tuumaa Hydrauliikkajärjestelmä Pumpun virtaus, r/min 23,8 + 23,8 + 19,0 + 39,6 l/min 6,29 + 6,29 + 5,0 + 10,5 gal/min Käyttöpaine työlaitteet 240 bar psi Käyttöpaine ajo 240 bar psi Käyttöpaine kääntö 180 bar psi Lisäpiirit Ensisijaiset ja toissijaiset lisäpiirit Suurin virtaus 35 l/min 9 gal/min Suurin paine 230 bar psi Kauhan enimmäisvoima 14,2 kn lbf Kaivuvarren enimmäisvoima 8,4 kn lbf vakiokaivuvarsi Kaivuvarren enimmäisvoima pitkä kaivuvarsi 7,3 kn lbf Kaivuvarren pituus vakio 940 mm 37,1 in Kaivuvarren pituus pitkä mm 43,2 in Vastapaino 50 kg 110 lb Nostokyky maanpinnan tasossa alavaunu levitettynä Nostopisteen säde Vakiokaivuvarsi / levitettävä alavaunu / puskulevy alhaalla Pitkä kaivuvarsi / levitettävä alavaunu / puskulevy alhaalla 2 m (6' 7") 2,5 m (8' 2") 3 m (9' 10") Enintään Edessä Sivulla Edessä Sivulla Edessä Sivulla Edessä Sivulla kg lb kg lb kg lb kg lb kg lb kg lb kg lb kg lb *916 * *653 * *493 * *404 * *929 * *655 * *497 * *380 * Kaivukoneen vakiovarusteisiin kuuluvat puskulevy ja vastapaino. Edellä ilmoitetut kuormat ovat hydraulisen kaivukoneen nostokyvyn standardin ISO 10567:2007 mukaisia, ja ne eivät ylitä 87:ää prosenttia hydrauliikan nostokyvystä tai 75:tä prosenttia kaatokuormasta. Kaivukoneen kauhan paino ei sisälly kaavion tietoihin. * Kuormat ovat hydrauliikan rajoittamia. 12

13 301.7D CR -minikaivukoneen tekniset tiedot Mitat Kaikki mitat ovat likimääräisiä arvoja Vakiokaivuvarsi Pitkä kaivuvarsi 1 Korkeus mm 7' 9" mm 7' 9" 2 Leveys 730 mm 2' 5" 730 mm 2' 5" Alavaunun leveys kavennettu 990 mm 3' 3" 990 mm 3' 3" Alavaunun leveys levitetty mm 4' 3" mm 4' 3" 3 Kuljetuspituus (varsi alhaalla) mm 11' 9" mm 11' 9" 4 Suurin kaivusyvyys mm 7' 7" mm 8' 2" 5 Suurin pystysuora kaivusyvyys mm 5' 2" mm 5' 8" 6 Suurin kaivukorkeus mm 11' 3" mm 11' 8" 7 Suurin kippauskorkeus mm 8' 0" mm 8' 5" 8 Suurin ulottuma maanpinnan tasossa mm 12' 7" mm 13' 1" 9 Perän kääntösäde 660 mm / 722 mm 2' 1" / 2' 4" 660 mm / 722 mm 2' 1" / 2' 4" 10 Puomin enimmäissiirtymä (oikealle) 533 mm 1' 9" 533 mm 1' 9" 11 Puomin enimmäissiirtymä (vasemmalle) 418 mm 1' 5" 418 mm 1' 5" 12 Puskulevyn enimmäisnostokorkeus 271 mm 11" 271 mm 11" 13 Puskulevyn enimmäiskaivusyvyys 390 mm 1' 3" 390 mm 1' 3" 14 Alavaunun pituus (levitettävä) mm 5' 3" mm 5' 3" 15 Puomin kääntökulma (oikea) Puomin kääntökulma (vasen)

14 301.7D CR -mallin vakiovarusteet Vakiovarusteet Vakiovarusteet saattavat vaihdella. Lisätietoja saat Cat-edustajaltasi. Ajopolkimet Huoltovapaa akku Hydrauliikkaöljyn jäähdytin Itsekelautuva turvavyö Jousitettu istuin, vinyyliverhoilu Kumitelat, 230 mm Levitettävä alavaunu Puomiin asennettu työvalo Puskulevy Turvakaari ROPS- ja TOPS-suojaus Vakiokaivuvarsi Vasara / kaksisuuntaiset hydraulilinjat 14

15 301.7D CR -mallin lisävarusteet Lisävarusteet Lisävarusteet saattavat vaihdella. Lisätietoja saat Cat-edustajaltasi. Etu- ja takavalot Jousitettu istuin, kangasverhoilu Ohjaamon yläsuojus (ISO 10262, taso 1) Peilipaketti Pitkä kaivuvarsi Puomin, kaivuvarren tai puskulevyn letkurikkoventtiili Säältä suojaava takasuoja Toissijaiset lisähydraulilinjat ja virtauksen säätö 15

16 Lisätietoja Cat-tuotteista, edustajien palveluista ja alan sovelluksista saat kotisivuiltamme AQHQ ( ) Korvaa julkaisun AQHQ Caterpillar Kaikki oikeudet pidätetään. Materiaalit ja tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta. Kuvissa olevissa koneissa saattaa olla lisävarusteita. Tiedot saatavilla olevista varusteista saat omalta Cat-edustajaltasi. CAT, CATERPILLAR, SAFETY.CAT.COM, niiden vastaavat logot, "Caterpillar Yellow" ja "Power Edge" -tuoteasu sekä tässä käytetyt yhtiön ja tuotteiden identiteetit ovat Caterpillarin tavaramerkkejä. Niiden luvaton käyttäminen on kiellettyä.
