PW Hydraulinen pyöräalustainen kaivukone PW 180

Transkriptio

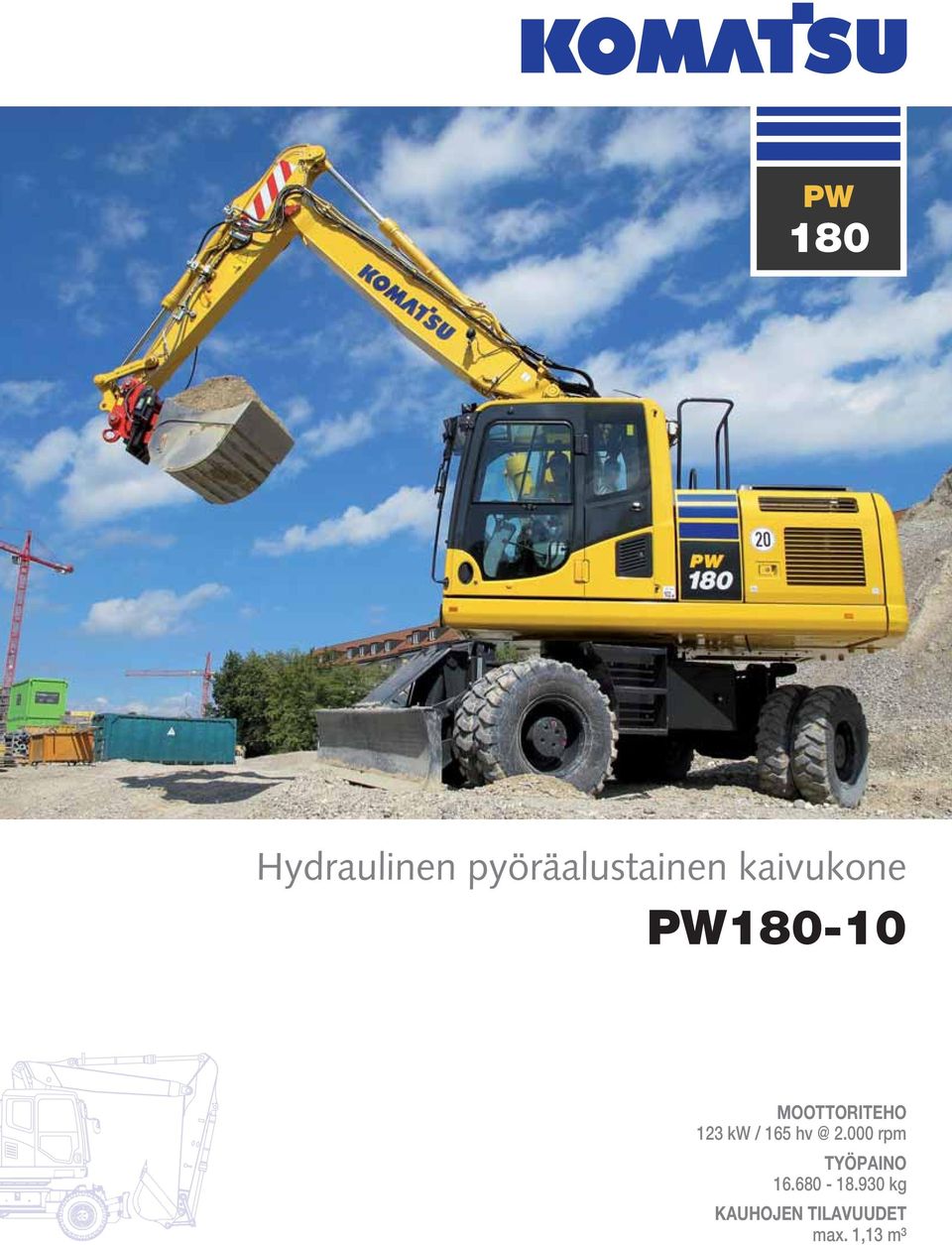

1 PW 180 Hydraulinen pyöräalustainen kaivukone PW MOOTTORITEHO 123 kw / rpm TYÖPAINO kg KAUHOJEN TILAVUUDET max. 1,13 m³

2 Yhdellä silmäyksellä Pyöräalustainen Komatsu PW kaivukone on suunniteltu ja rakennettu erityisesti vastaamaan Euroopassa vallitsevia vaativia työolosuhteita. Kaikkien erilaisten töiden edellyttämällä teholla ja ominaisuuksilla sekä EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävällä moottorilla ja ajanmukaisella hydrauliikalla varustetun uuden ympäristöystävällisen koneen polttoaineen kulutus siirtoajossa on 15% aiempaa alhaisempi. Uusi ohjaamo on mukava ja hiljainen työpaikka, jonka ergonomiaa on parannettu ja josta avautuu erinomainen näkyvyys. PW kaivukoneen etuja ovat aikaisempaa parempi tuottavuus, hyvä stabiliteetti, suuri nostovoima ja aiempaa helpompi huolto. Tehokas ja ympäristöystävällinen Vähän kuluttava EU Vaihe IIIB/ EPA Tier 4 interim moottori Enemmän polttoainetta säästävää teknologiaa Erinomaiset ajo-ominaisuudet Komatsun integroitu hydrauliikkajärjestelmä Suuri nostovoima Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Lisähydraulipiiri Runsas lisälaitevalikoima 2

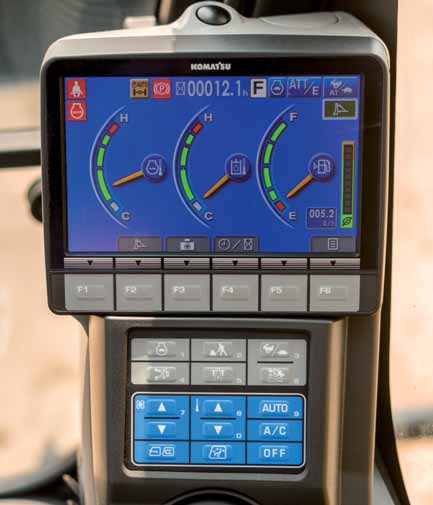

3 PW Erinomainen kuljettajan mukavuus Uusittu SpaceCab -ohjaamo Ilmajousitettu, lämmitettävä istuin Parempi kuljettajan mukavuus Laajakuvanäytöllä varustettu TFT -monitori MOOTTORITEHO 123 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS max. 1,13 m³ Edistykselliset hallintavivut Proportionaaliset hallintalaitteet työlaitteille Helppokäyttöinen 6 työtapaa Joustava ja monikäyttöinen Kunnossapito helppoa Helppo ja mukava huoltaa Helposti puhdistettava jäähdytin Keskitetty voitelu Sähköinen tankkauspumppu Komatsun langaton kaluston seurantajärjestelmä Veloitukseton huolto-ohjelma Komatsu -asiakkaille 3

4 Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Tehokas ja hallinnaltaan tarkka Komatsu PW on varusteltu siten, että se pystyy kaikkiin edellyttämiisi töihin. Olkoonpa työkohteesi iso tai pieni ja työ kaivamista, maisemointia tai raivausta, Komatsun alkuperäinen hydrauliikkajärjestelmä varmistaa joka hetki optimaalisen tuottavuuden ja hallinnan. Lisähydraulipiiri Erilaisten työlaitteiden kuten kauhojen, vasaroiden tai kahmarikauhojen käyttöä varten PW mallissa on vakiona lisähydraulipiiri, jota ohjataan hallintavivun päässä olevalla liukukytkimellä. Koneen monikäyttöisyyttä ja joustavuutta lisäävät edelleen valinnaiset toinen lisähydraulipiiri ja hydraulinen pikaliitintoiminto. Runsas lisälaitevalikoima Runsaan puomi-, varsi- ja alustavarustuksen avulla voit varustella PW koneesi tarkoin kuljetusten, kaivukaavion tai tehtävän asettamien vaatimusten mukaisesti. Koneessasi voi olla esimerkiksi yhdensuuntaisesti liikkuva puskulevy, joka vakauttaa koneesi katujen päällysteitä vaurioittamatta. Kaikkiin puomi- ja varsiyhdistelmiin on saatavana lisähydrauliikat, joilla varmistetaan koneen soveltuvuus kulloinkin tehtäviin töihin. 4

5 5

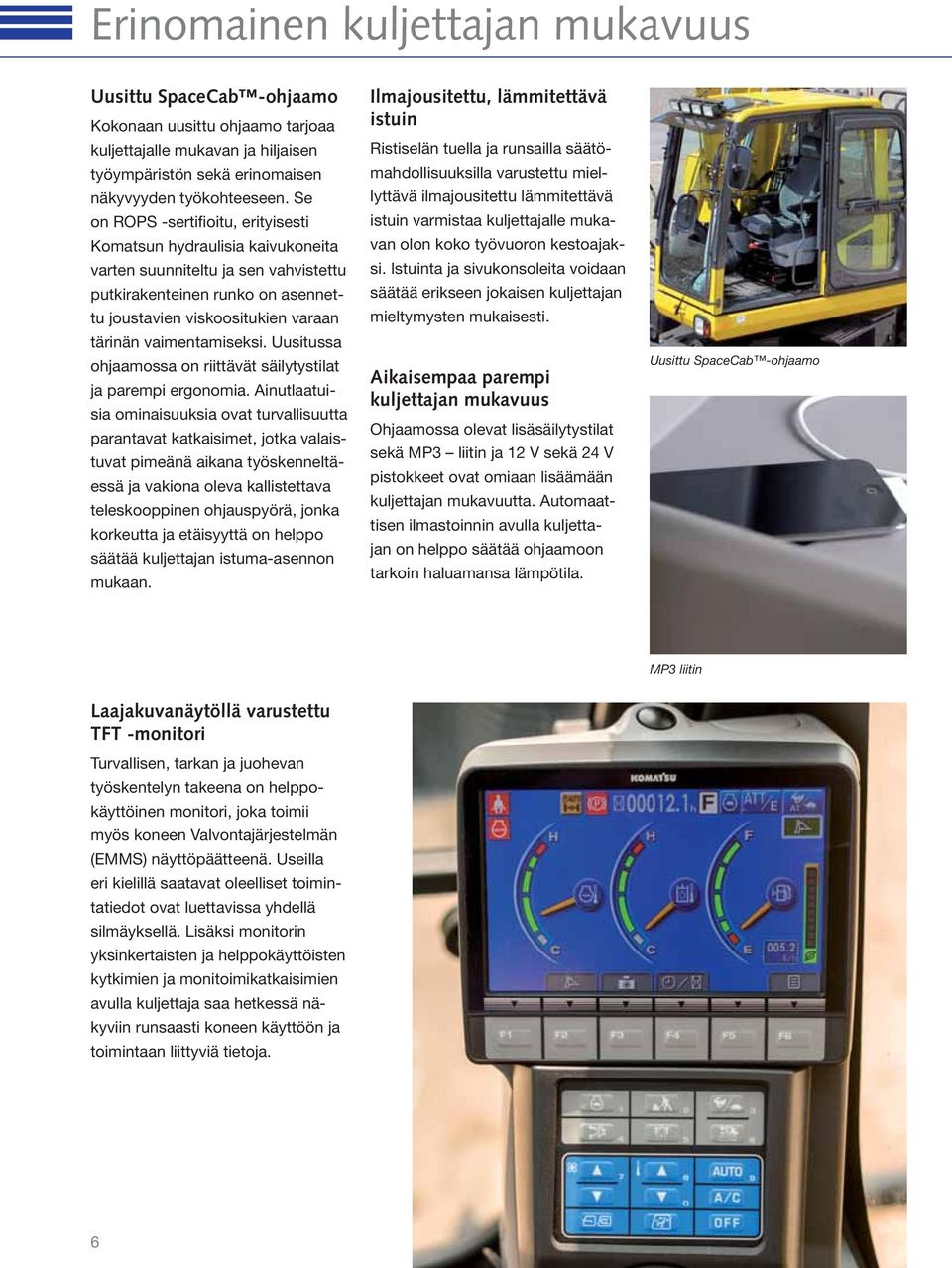

6 Erinomainen kuljettajan mukavuus Uusittu SpaceCab -ohjaamo Kokonaan uusittu ohjaamo tarjoaa kuljettajalle mukavan ja hiljaisen työympäristön sekä erinomaisen näkyvyyden työkohteeseen. Se on ROPS -sertifioitu, erityisesti Komatsun hydraulisia kaivukoneita varten suunniteltu ja sen vahvistettu putkirakenteinen runko on asennettu joustavien viskoositukien varaan tärinän vaimentamiseksi. Uusitussa ohjaamossa on riittävät säilytystilat ja parempi ergonomia. Ainutlaatuisia ominaisuuksia ovat turvallisuutta parantavat katkaisimet, jotka valaistuvat pimeänä aikana työskenneltäessä ja vakiona oleva kallistettava teleskooppinen ohjauspyörä, jonka korkeutta ja etäisyyttä on helppo säätää kuljettajan istuma-asennon mukaan. Ilmajousitettu, lämmitettävä istuin Ristiselän tuella ja runsailla säätömahdollisuuksilla varustettu miellyttävä ilmajousitettu lämmitettävä istuin varmistaa kuljettajalle mukavan olon koko työvuoron kestoajaksi. Istuinta ja sivukonsoleita voidaan säätää erikseen jokaisen kuljettajan mieltymysten mukaisesti. Aikaisempaa parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Uusittu SpaceCab -ohjaamo MP3 liitin Laajakuvanäytöllä varustettu TFT -monitori Turvallisen, tarkan ja juohevan työskentelyn takeena on helppokäyttöinen monitori, joka toimii myös koneen Valvontajärjestelmän (EMMS) näyttöpäätteenä. Useilla eri kielillä saatavat oleelliset toimintatiedot ovat luettavissa yhdellä silmäyksellä. Lisäksi monitorin yksinkertaisten ja helppokäyttöisten kytkimien ja monitoimikatkaisimien avulla kuljettaja saa hetkessä näkyviin runsaasti koneen käyttöön ja toimintaan liittyviä tietoja. 6

7 7

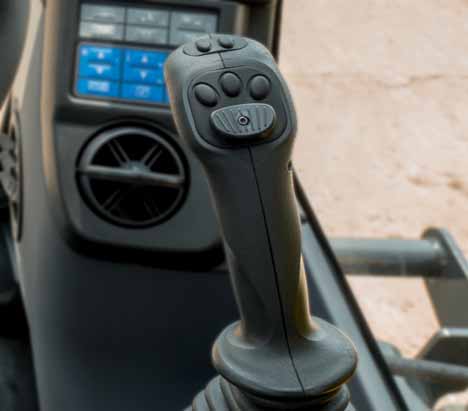

8 Edistykselliset hallintavivut Proportionaaliset hallintalaitteet Proportionaalisella ohjauksella varustetut ergonomiset joystick vivut suunniteltiin ja kehitettiin uudelleen erityisesti pyöräkonekäyttöön. Niissä on vaakatasossa liikkuvat liukukytkimet ensimmäistä työlaitepiiriä varten ja toista valinnasta piiriä varten -ja niiden välityksellä erilaisten ojanperkauskauhojen, lajittelupihtien, kahmarikauhojen, rototilttien ja monien muiden erittäin tarkkaa ohjausta vaativien hydraulisten työlaitteiden hallinta on turvallista ja tarkkaa. Helppokäyttöinen Komatsu PW mallin hallintajärjestelmä on kuljettajan sormenpäiden ulottuvilla. Peruutuskameraa, alavaunun varusteita ja manuaalista akselilukitusta ohjataan hallintavipujen päissä olevilla painikkeilla. Irrottamatta kättään oikeanpuoleisesta hallintavivusta kuljettaja voi siirtää sen toiminnan puomin ohjaamisesta alavaunun ohjaukseen ja täydelliseen ja tarkkaan yhdensuuntaisesti toimivan puskulevyn hallintaan. 6 työtapaa Vakiona olevat työtavat, power, nosto, vasara, economy, lisälaitteiden power ja lisälaitteiden economy, varmistavat, että PW kehittää tarvitsemasi tehon mahdollisimman vähäisellä polttoainemäärällä. Economytyötapaa voidaan säätää siten, että saavutetaan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Työlaitteille ohjautuvaa öljyvirtaa säädetään suoraan kokoluokkansa etevimmästä laajakuvamonitorista. Joustava ja monikäyttöinen PW on tehtaalla valmisteltu minkä hyvänsä vakiorototiltin käyttöön. Yhdessä valinnaisen hydraulisen pikaliitintoiminnon kanssa se yltää maksimaaliseen monikäyttöisyyteen kaikissa työkohteissa. 8

9 9

10 Tehokas ja ympäristöystävällinen Komatsun uutta moottoriteknologiaa PW voimanlähteenä on EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävä ja 123 kw/ 165 hv tehon kehittävä Komatsu SAA6D107E-2 moottori. Tehon ja polttoainetehokkuuden maksimoimiseksi sekä päästöjen hillitsemiseksi turboahdettu suoraruiskutusmoottori on ilmasta ilmaan välijäähdytetty ja varustettu jäähdytetyllä EGR -pakokaasujen takaisinkierrätysjärjestelmällä. Säädettävä Eko-mittari ja tyhjäkäyntivaroitus Uuteen Eko-mittariin voidaan polttoaineen kulutukselle asettaa tavoite, jolla rohkaistaan kuljettajaa työskentelemään mahdollisimman tehokkaasti. Lisäksi polttoaineenkulutuksen edelleen vähentämiseksi, silloin kun koneella ei työskennellä, ilmestyy näyttöön tyhjäkäyntivaroitus moottorin käytyä tyhjäkäyntiä 5 minuutin ajan. Komatsun diesel hiukkassuodatin (KDPF) Komatsun suuritehoinen DPF hiukkassuodatin poistaa yli 90% pakokaasujen hiukkasista. Suodattimeen kuuluu lisäksi polttoaineen ruiskutusjärjestelmään sijoitettu hapetuskatalysaattori, joka pystyy polttamaan suodatetut hiukkaset joko aktiivisella tai passiivisella takaisinkierrätyksellä vaikuttamatta millään tavoin koneen työskentelyyn. Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Komatsun säätyvägeometrinen turbo (KVGT) KVGT varmistaa optimaalisen ilmavirran moottorin palotilaan käyntinopeudesta ja kuormituksesta riippumatta. Pakokaasut ovat puhtaampia, polttoainetalous parempi moottoritehon ja suorituskyvyn säilyessä ennallaan. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. KVGT EGR -jäähdytin KVGT Hapetuskatalysaattori Säätyvä suutin Elektroninen ohjausyksikkö Syöttöpumppu Nokisuodatin EGR -venttiili Jäähdytin KCCV Ruiskutussuutin Yhteispainejärjestelmä Suuri nostovoima Ulkomitoiltaan kokoluokkansa pienimpiin kuuluvan PW mallin nostokyky on täysin omaa luokkaansa. Tehon, sopusuhtaisten ulkomittojen ja tarkan hallinnan yhdistelmä tekee PW kaivukoneesta järkevän ratkaisun kapeilla kujilla sekä tienrakennus- ja viemäröintityömailla tehtäviin töihin. 10

11 Erinomaiset ajo-ominaisuudet Pyöräalustaiset kaivukoneet on rakennettu siirtymään nopeasti työkohteesta toiseen. Liikkuvuuden parantamiseksi PW mallissa on täysin uusittu ajonopeutta tasaisella ja nousuissa nopeuttava voimansiirto. Ajomukavuutta lisäävät vakiovarusteina olevat vakionopeuden säädin ja voimansiirron power-up toiminto. Komatsun integroitu hydrauliikkajärjestelmä PW on nopeasti reagoiva ja tuottava kone, jonka hydrauliikan kaikki pääkomponentit ovat Komatsun suunnittelemia ja valmistamia. Elektronisesti ohjattu suljettu kuormituksen tunnistava hydrauliikkajärjestelmä (CLSS) tarjoaa täydellisen hallinnan sekä eri- että samanaikaisten työliikkeiden aikana - suorituskykyä ja tuottavuutta heikentämättä. 11

12 Kunnossapito helppoa Sähköinen tankkauspumppu Kaikissa PW kaivukoneissa on vakiona automaattikatkaisulla varustettu tankkauspumppu helpottamassa tynnyristä tankkaamista. Helposti puhdistettava jäähdytin Vierekkäin asennetut välijäähdytin ja hydrauliöljyn jäähdytin on helppo puhdistaa ja korjata erikseen mahdollisen vaurion sattuessa. Helppo ja mukava huoltaa Suuret ovet ja konepeitto avaavat pääsyn kaikkiin päivittäisiin huoltokohteisiin. Keskitetysti asennettujen suodattimien pitkät huoltovälit parantavat koneen käyttövalmiutta. Keskitetty voitelu PW mallissa on keskitetty järjestelmä, jonka välityksellä on mahdollista voidella säännöllisesti kääntyvä runko, puomijärjestelmä ja keskinivel. Valinnainen, täysautomaattinen keskusvoitelujärjestelmä voitelee määrävälein koko koneen pidentäen sen käyttöikää ja parantaen sen jälleenmyyntiarvoa. Vakiona kaikkiin uusiin Komatsu EU Stage IIIB koneisiin kuuluva Komatsu CARE huolto-ohjelma sisältää määräaikaishuollot veloituksetta 2000 käyttötuntiin saakka. Ohjelma kattaa koneiden määräaikaishuollot 3 vuoden / 2000 käyttötunnin ajalla ja maksimissaan neljä huoltokertaa. Ohjelma sisältää myös tarvittavat suodattimet, pois lukien moottorin ilmansuodattimet sekä ilmastoinnin suodattimet. Lisäksi ohjemaan kuuluvat kaikki öljyt, KOWA (Komatsu Oil Wear Analysis) öljyröntgen, WAI (Walk Around Inspection) silmämääräinen kuntotarkistus. 12

13 13

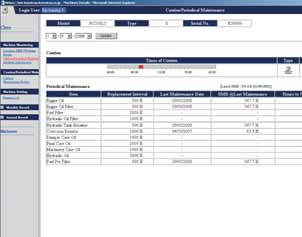

14 Komatsun langaton kaluston seurantajärjestelmä Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät satelliitin kautta sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Mukavuus KOMTRAX auttaa sinua seuraamaan ja valvomaan kalustoasi verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Pystyt ennakoimaan minkälaista huoltoa ja varaosia koneesi tarvitsee tai voit aloittaa vianetsinnän jo ennen kuin Komatsun huoltomies on saapunut työkohteeseen. 14

15 KOMTRAX Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Verkkoyhteyden kautta sinulla on käytössäsi lukuisia hakuparametreja, joiden avulla voit nopeasti saada tietoja koneista, kuten esim. käyttöaste, ikä ja tietyt ilmoitusviestit ja paljon muuta. Yksinkertainen pylväsdiagrammi näyttää koneesi polttoaineen kulutuksen ja auttaa sinua laskemaan työkohteen kokonaiskustannukset sekä ajoittamaan polttoaineen täydennystoimitukset tapahtuviksi oikeaan aikaan. 15

16 Tiukat turvallisuusvaatimukset Optimaalinen työkohteen turvallisuus Komatsun PW180-10:n turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Kuuluva ajohälytin lisää edelleen turvallisuutta työkohteessa. Erittäin kestävät liukastumista estävät tasot joissa erityinen kitkapinnoite säilyttävät pitokykynsä pitkään. Kameravalvonta taakse Vakiovarusteena oleva taakse suunnattu kamera avaa laajakuvanäyttöön poikkeuksellisen hyvän näkymän koneen takana olevasta työalueesta. Matalaprofiilinen kamera on säädettävä ja vastapainon muotoon integroitu. Lisävarusteena on koneeseen saatavana kamera myös koneen oikealle puolelle. Turvallinen SpaceCab ohjaamo Erityisesti Komatsu-kaivukoneita varten suunniteltu 10 -sarjan ohjaamo, jonka runko on putkirakenteinen. Rakenne on erittäin kestävä ja sietää hyvin koviakin iskuja. Turvavyö pitää kuljettajan turvallisella sisällä ohjaamossa, jos kone vahingossa pyörähtää ympäri. Pyynnöstä Komatsu PW voidaan varustaa myös ISO Taso 2 putoavilta esineiltä suojaavalla FOPS -rakenteella). Helppo ja nopea huoltaa Moottorin kuumentuvat osat on peitetty lämpösuojilla. Tuulettimen hihna ja hihnapyörät ovat hyvin suojatut, ja vaurion sattuessa erilliset pumppu- ja moottoriosastot vähentävät tulipalon riskiä estämällä hydrauliikkaöljyn suihkuamisen moottoritilaan. Takaosastaan saranoitua moottorin konepeittoa ympäröi liukastumista estävillä pinnoilla päällystetty huoltotaso, joka varmistaa turvallisen ja helpon pääsyn moottoritilaan joka suunnasta. Turvallisuutta lisäävät edelleen poikkeuksellisen vankat kaiteet. 16

17 17

18 Tekniset tiedot MOOTTORI Malli... Komatsu SAA6D107E-2 Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO kw / 165 hv ISO 9249 (vauhtipyöräteho) kw / 158 hv Sylinterien lukumäärä...6 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 6,69 l Akut V/155 Ah Vaihtovirtalaturi V/60 A Käynnistysmoottori V/5,5 kw Ilmanpuhdistaja... Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva Jäähdyttäjä... Imevät jäähdyttimen siivet, kennon suojaverkko HYDRAULIJÄRJESTELMÄ Tyyppi...HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Lisähydrauliikka...Spesifikaatiosta riippuen voidaan asentaa jopa 2 lisähydrauliikkaa ja työlaitteen pikakiinnityshydrauliikka Pääpumppu...Säätyvätilavuuksinen mäntäpumppu; puomin, kaivuvarren, kauhan, käännön ja ajon voimanlähteenä Suurin tuotto ,4 l/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili bar Ajo bar Kääntö bar Ohjaus...36 bar JARRUT Tyypi... Kaksipiirinen hydraulinen jarrujärjestelmä, jossa erillinen hammaspyöräpumppu Ajojarrut... Poljinkäyttöiset öljykylpylevyjarrut pyörien navoissa Seisontajarru... Sähköisesti ohjatut, jousitoimiset hydraulisesti vapautettavat vaihteistoon vaikuttavat monilevyiset öljykylpyjarrut KÄÄNTÖ Tyyppi...Aksiaalimäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle Käännön lukitus...sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä. Käännön nopeus ,5 rpm Vääntömomentti knm VOIMANSIIRTO Tyyppi...Täysautomaattinen powershift-vaihteisto, jossa jatkuva nelipyöräveto Ajomoottorit...Yksi muuttuvatilavuuksinen aksiaalimäntämoottori Suurin paine bar Ajotavat... Automaatti + 3 ajotapaa Ajonopeudet Hi / Lo / Ryömintä... 35,0 / 9,2 / 2,5 km/h Lisävarusteena saatavana rajoitin, joka rajoittaa ajonopeuden 20 km/h. Suurin vetovoima kg Akselin kallistusvara... 10, lukittavissa mihin asentoon hyvänsä ohjaamosta. OHJAUSJÄRJESTELMÄ Ohjaaminen... Hydraulinen ohjausjärjestelmä, jossa oma erillinen hammaspyöräpumppu. Ohjaaminen tapahtuu orbitrol- ja prioriteettiventtiilien välityksellä. Pienin kääntösäde mm (ulommaisen renkaan keskeltä) TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytin... 12,62 l Moottoriöljy... 23,1 l Käännön vaihde... 5,5 l Hydrauliöljysäiliö l Vaihteisto... 4,85 l Tasauspyörästö / etuakseli... 11,5 l Tasauspyörästö / taka-akseli... 9,5 l Etuakselin napa... 2,85 l Taka-akselin napa... 2,0 l Kääntökehän rasva... 10,5 l PÄÄSTÖARVOT Moottorin päästöt... Täyttää EU Vaihe IIIB ja EPA Tier 4 interim pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Stage II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,495 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,16 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. 18

19 TYÖPAINOT (NOIN) Alavaunun lisälaite Kiintopuomi Nivelpuomi Ilman lisälaitteita kg kg Takapuskulevy kg kg Takatukijalka kg kg 2 tukijalkaa + puskulevy kg kg 4 tukijalkaa kg kg Työpaino sisältäen alla mainitun työlaitteen, mm varren, mm leveä alavaunu, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. Painot ovat ilman kauhaa. KAUHAN MAKSIMITILAVUUS JA PAINO Kiintopuomi Varren pituus Materiaalin ominaispaino alle 1,2 t/m³ 1,13 m³ 675 kg 1,04 m³ 645 kg 0,94 m³ 615 kg Materiaalin ominaispaino alle 1,5 t/m³ 0,94 m³ 615 kg 0,85 m³ 585 kg 0,75 m³ 525 kg Materiaalin ominaispaino alle 1,8 t/m³ 0,85 m³ 585 kg 0,75 m³ 525 kg 0,66 m³ 495 kg Nivelpuomi Varren pituus Materiaalin ominaispaino alle 1,2 t/m³ 1,13 m³ 675 kg 1,04 m³ 645 kg 0,94 m³ 615 kg Materiaalin ominaispaino alle 1,5 t/m³ 0,94 m³ 615 kg 0,85 m³ 585 kg 0,75 m³ 525 kg Materiaalin ominaispaino alle 1,8 t/m³ 0,85 m³ 585 kg 0,75 m³ 525 kg 0,66 m³ 495 kg Maksimikuorma ja paino on laskettu ISO 10567:2007:n mukaan. Taulukon arvot perustuvat kaatokuormaan lastattaessa sivulta täydellä kauhalla ja suurimmalla etäisyydellä. KAIVUVOIMAT Varren pituus Kauhan murtovoima kg (115 kn) kg (115 kn) kg (115 kn) Kauhan murtovoima power max kg (123 kn) kg (123 kn) kg (123 kn) Varren kaivuvoima kg (89 kn) kg (80 kn) kg (74 kn) Varren kaivuvoima power max kg (95 kn) kg (88 kn) kg (79 kn) 19

20 Päämitat KIINTOPUOMI C A Ajoasento Varren pituus A B mm mm mm mm * mm mm B D Kuljetusasento Varren pituus C D mm mm mm mm mm mm * Ajoasennossa ilman kauhaa NIVELPUOMI C A Ajoasento Varren pituus A B mm mm mm mm * mm mm B D Kuljetusasento Varren pituus C D mm mm mm mm mm mm * Ajoasennossa ilman kauhaa 20

21 Kaivu-ulottuvuudet KIINTOPUOMI F B A E D C VARREN PITUUS A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin kaivuetäisyys mm mm mm E Suurin kaivuetäisyys maan tasossa mm mm mm F Pienin kääntösäde mm mm mm 22

22 NIVELPUOMI F B A E D C VARREN PITUUS A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin kaivuetäisyys mm mm mm E Suurin kaivuetäisyys maan tasossa mm mm mm F Pienin kääntösäde mm mm mm 23

23 Nostokapasiteetti Kiintopuomi / alavaunun leveys 2,55 m Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Ilman tukijalkoja Puskulevy edessä tai takana Takatukijalka 7,5 m kg *3.350 *3.350 * ,0 m kg * * ,5 m kg *8.150 * ,0 m kg ,5 m kg ,0 m kg ,5 m kg * ,0 m kg * ,5 m kg *2.750 * ,0 m kg * ,5 m kg * * ,0 m kg ,5 m kg ,0 m kg *5.600 * ,5 m kg * ,0 m kg * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg * * ,5 m kg * * ,0 m kg * ,5 m kg ,0 m kg *5.750 * ,5 m kg * *5.100 * ,0 m kg * * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg * * * ,5 m kg * * * * *8.150 * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * * *5.600 * ,5 m kg * * * * * ,0 m kg * * * * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.200 * ,5 m kg * * * *5.050 * ,0 m kg * * * * * ,5 m kg * * * * ,0 m kg * * * *5.750 * ,5 m kg * * * * * *5.100 * ,0 m kg * * * * * * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 * *5.600 * ,5 m kg * * * * *8.150 * ,0 m kg * * * * ,5 m kg * * ,0 m kg * * * ,5 m kg * * * *9.100 * ,0 m kg * * * *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 * ,5 m kg *2.450 *2.500 * * *6.050 * ,0 m kg * * * * ,5 m kg * * * ,0 m kg * * * *5.600 * ,5 m kg * * * * *8.950 * ,0 m kg * * * *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 * * *5.050 * ,0 m kg *2.150 *2.150 * * * * ,5 m kg * * * ,0 m kg * * *5.750 * ,5 m kg * * * *8.500 *8.500 *5.100 * ,0 m kg * * * * *4.150 *4.150 *4.800 *

24 Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Tukitassut + puskulevy Tukijalat edessä ja takana 7,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 *5.000 *5.000 *5.600 * ,5 m kg *2.900 *2.900 *2.900 *2.900 * *7.250 *7.250 *8.150 * ,0 m kg *2.950 *2.950 * * * ,5 m kg * * * * ,0 m kg * * * * ,5 m kg * * * *9.100 * ,0 m kg *4.150 *4.150 * *6.700 *6.700 *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 *4.500 * ,5 m kg *2.450 *2.450 * * *6.050 * ,0 m kg *2.550 *2.550 * * * ,5 m kg *2.700 *2.700 * * * ,0 m kg * * * * *5.600 * ,5 m kg * * * * *8.950 * ,0 m kg * * * *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 * *4.900 *4.900 *5.050 * ,0 m kg *2.150 *2.150 * * * * * ,5 m kg *2.300 *2.300 * * * ,0 m kg *2.600 *2.600 * * * *5.750 * ,5 m kg * * * * *8.500 *8.500 *5.100 * ,0 m kg * * * * * *4.150 *4.150 *4.800 * ,5 m kg *3.350 *3.350 *5.150 * ,0 m kg *3.000 *3.000 *5.000 *5.000 *5.600 * ,5 m kg *2.900 *2.900 *2.900 *2.900 *6.050 *6.050 *7.250 *7.250 *8.150 * ,0 m kg *2.950 *2.950 * * *8.600 * ,5 m kg *3.100 *3.100 * * * ,0 m kg *3.450 *3.450 * * * ,5 m kg *4.150 *4.150 * *8.600 *8.600 *9.100 * ,0 m kg *4.150 *4.150 *4.700 *4.700 *6.700 *6.700 *8.500 * ,5 m kg *2.750 * ,0 m kg *2.550 *2.550 *4.500 * ,5 m kg *2.450 *2.450 *3.600 *3.600 *5.550 *5.550 *6.050 * ,0 m kg *2.550 *2.550 * * *8.250 * ,5 m kg *2.700 *2.700 * * * ,0 m kg *3.050 *3.050 * * * *5.600 * ,5 m kg *3.600 *3.600 * * * *8.950 * ,0 m kg *4.250 *4.250 *5.200 *5.200 *7.150 *7.150 *9.450 * ,5 m kg *2.350 *2.350 *3.000 * ,0 m kg *2.150 *2.150 *4.100 * ,5 m kg *2.100 *2.100 *3.700 *3.700 *4.900 *4.900 *5.050 * ,0 m kg *2.150 *2.150 * * *7.800 *7.800 * * ,5 m kg *2.300 *2.300 * * * ,0 m kg *2.600 *2.600 * * * *5.750 * ,5 m kg *3.050 *3.050 * * * *8.500 *8.500 *5.100 * ,0 m kg *4.050 *4.050 * *7.550 *7.550 * * *4.150 *4.150 *4.800 *4.800 C A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauhan vivusto (120 kg) ja kauhasylinteri (109 kg) Jos poistetaan kauhan sylinteri tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella 25
