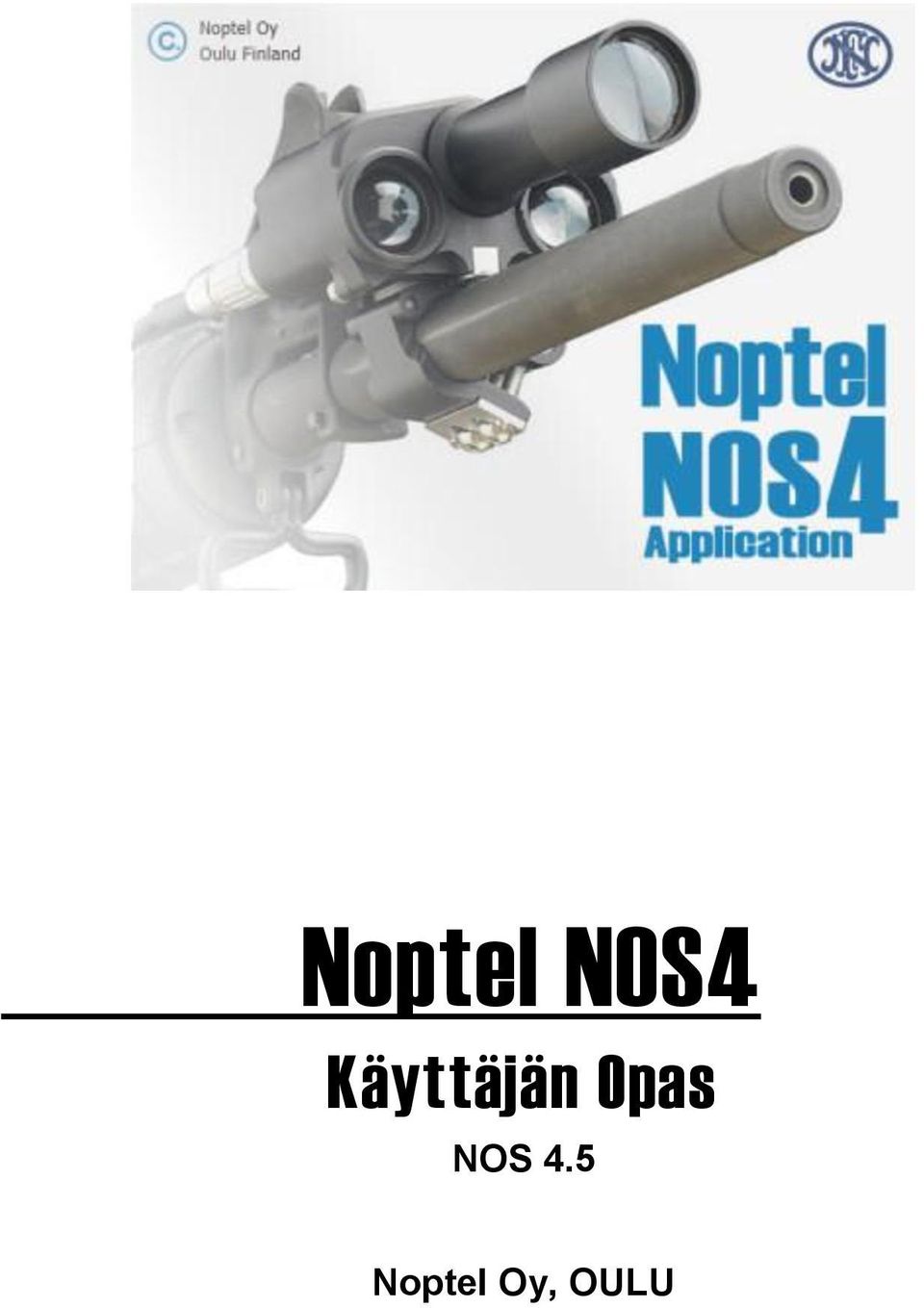

1 Noptel NOS4 Käyttäjän Opas NOS 4.5 Noptel Oy, OULU

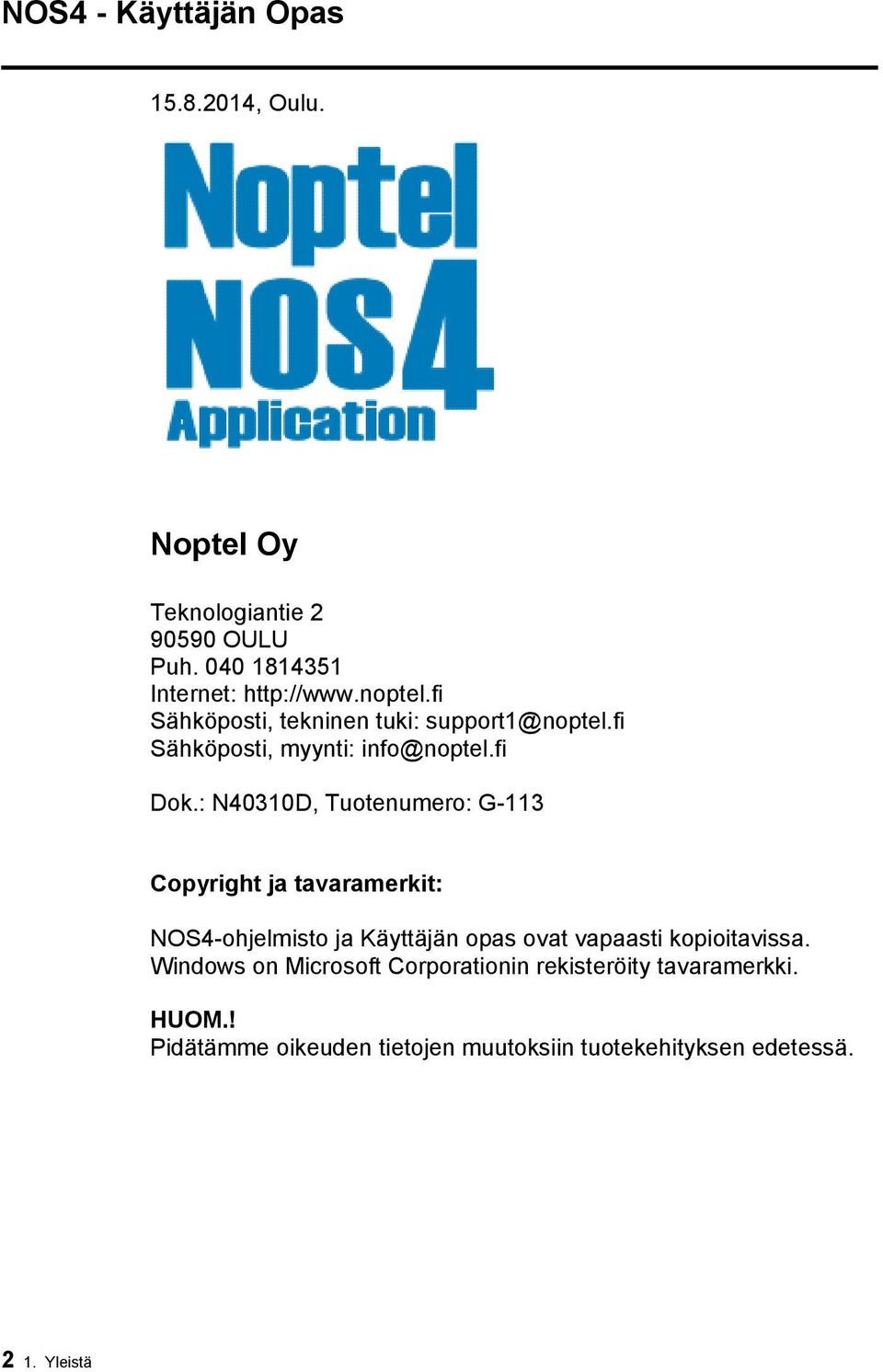

2 NOS4 - Käyttäjän Opas , Oulu. Noptel Oy Teknologiantie OULU Puh Internet: Sähköposti, tekninen tuki: support1@noptel.fi Sähköposti, myynti: info@noptel.fi Dok.: N40310D, Tuotenumero: G-113 Copyright ja tavaramerkit: NOS4-ohjelmisto ja Käyttäjän opas ovat vapaasti kopioitavissa. Windows on Microsoft Corporationin rekisteröity tavaramerkki. HUOM.! Pidätämme oikeuden tietojen muutoksiin tuotekehityksen edetessä Yleistä

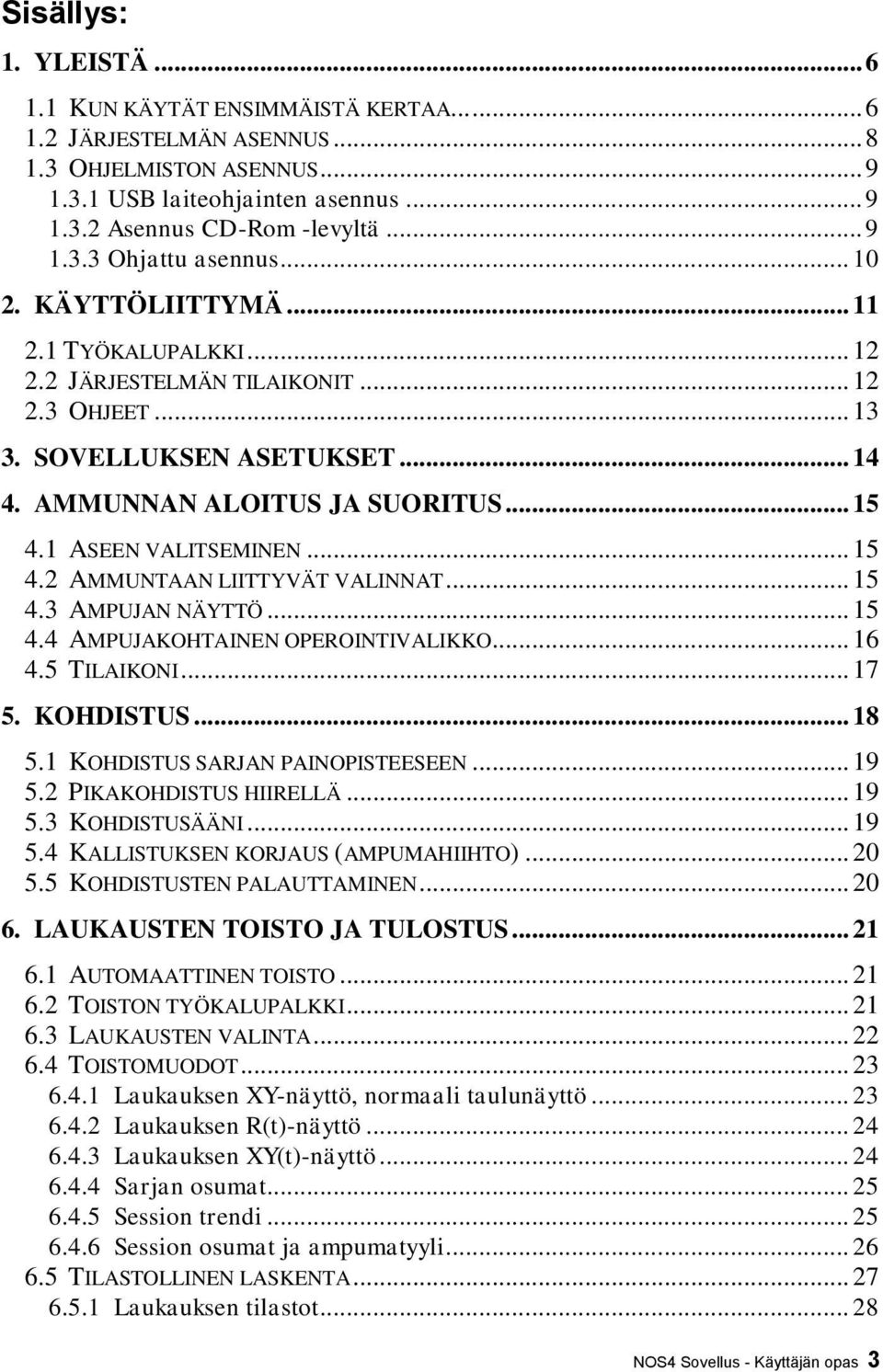

3 Sisällys: 1. YLEISTÄ KUN KÄYTÄT ENSIMMÄISTÄ KERTAA JÄRJESTELMÄN ASENNUS OHJELMISTON ASENNUS USB laiteohjainten asennus Asennus CD-Rom -levyltä Ohjattu asennus KÄYTTÖLIITTYMÄ TYÖKALUPALKKI JÄRJESTELMÄN TILAIKONIT OHJEET SOVELLUKSEN ASETUKSET AMMUNNAN ALOITUS JA SUORITUS ASEEN VALITSEMINEN AMMUNTAAN LIITTYVÄT VALINNAT AMPUJAN NÄYTTÖ AMPUJAKOHTAINEN OPEROINTIVALIKKO TILAIKONI KOHDISTUS KOHDISTUS SARJAN PAINOPISTEESEEN PIKAKOHDISTUS HIIRELLÄ KOHDISTUSÄÄNI KALLISTUKSEN KORJAUS (AMPUMAHIIHTO) KOHDISTUSTEN PALAUTTAMINEN LAUKAUSTEN TOISTO JA TULOSTUS AUTOMAATTINEN TOISTO TOISTON TYÖKALUPALKKI LAUKAUSTEN VALINTA TOISTOMUODOT Laukauksen XY-näyttö, normaali taulunäyttö Laukauksen R(t)-näyttö Laukauksen XY(t)-näyttö Sarjan osumat Session trendi Session osumat ja ampumatyyli TILASTOLLINEN LASKENTA Laukauksen tilastot NOS4 Sovellus - Käyttäjän opas 3

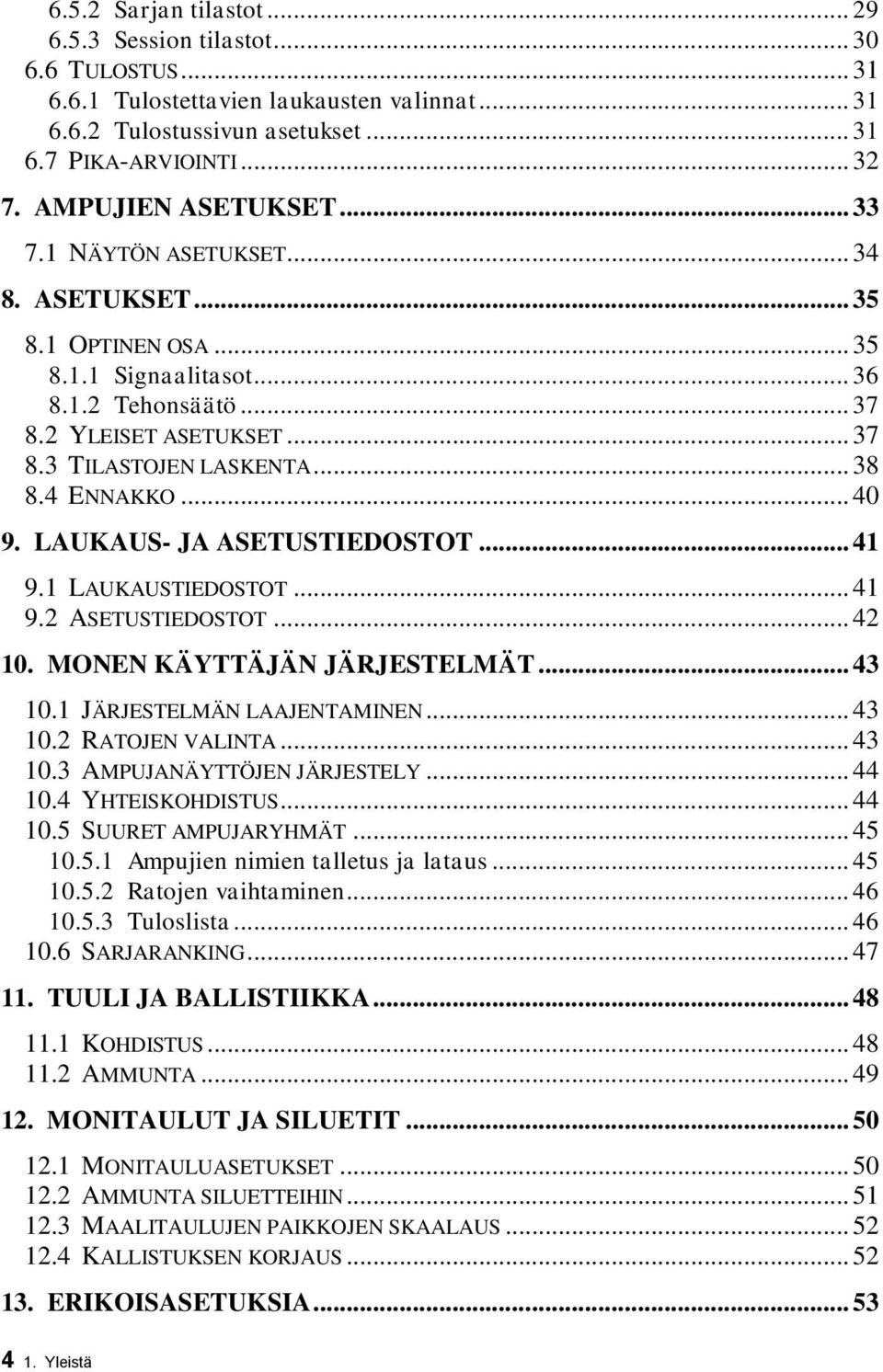

4 6.5.2 Sarjan tilastot Session tilastot TULOSTUS Tulostettavien laukausten valinnat Tulostussivun asetukset PIKA-ARVIOINTI AMPUJIEN ASETUKSET NÄYTÖN ASETUKSET ASETUKSET OPTINEN OSA Signaalitasot Tehonsäätö YLEISET ASETUKSET TILASTOJEN LASKENTA ENNAKKO LAUKAUS- JA ASETUSTIEDOSTOT LAUKAUSTIEDOSTOT ASETUSTIEDOSTOT MONEN KÄYTTÄJÄN JÄRJESTELMÄT JÄRJESTELMÄN LAAJENTAMINEN RATOJEN VALINTA AMPUJANÄYTTÖJEN JÄRJESTELY YHTEISKOHDISTUS SUURET AMPUJARYHMÄT Ampujien nimien talletus ja lataus Ratojen vaihtaminen Tuloslista SARJARANKING TUULI JA BALLISTIIKKA KOHDISTUS AMMUNTA MONITAULUT JA SILUETIT MONITAULUASETUKSET AMMUNTA SILUETTEIHIN MAALITAULUJEN PAIKKOJEN SKAALAUS KALLISTUKSEN KORJAUS ERIKOISASETUKSIA Yleistä

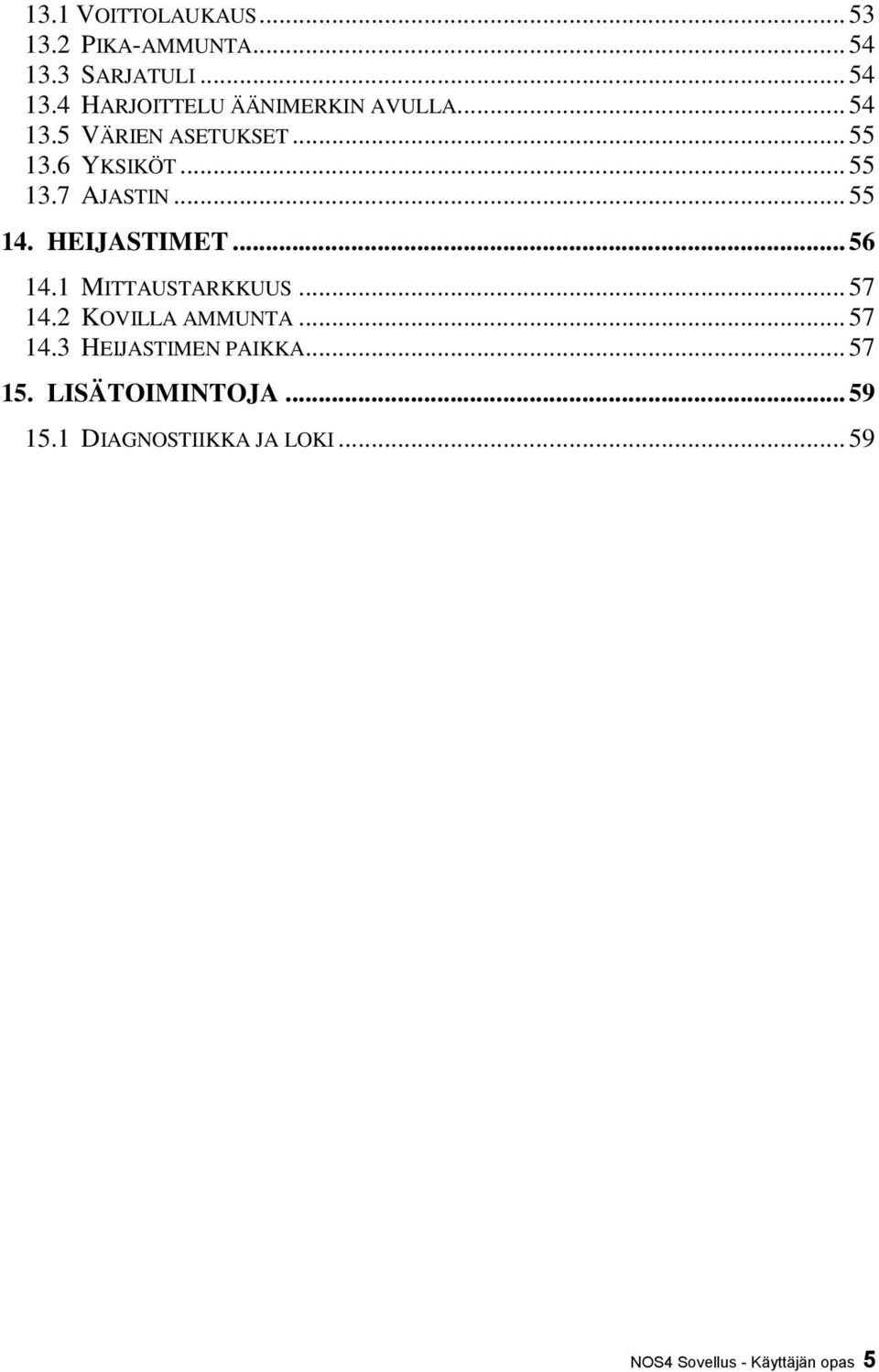

5 13.1 VOITTOLAUKAUS PIKA-AMMUNTA SARJATULI HARJOITTELU ÄÄNIMERKIN AVULLA VÄRIEN ASETUKSET YKSIKÖT AJASTIN HEIJASTIMET MITTAUSTARKKUUS KOVILLA AMMUNTA HEIJASTIMEN PAIKKA LISÄTOIMINTOJA DIAGNOSTIIKKA JA LOKI NOS4 Sovellus - Käyttäjän opas 5

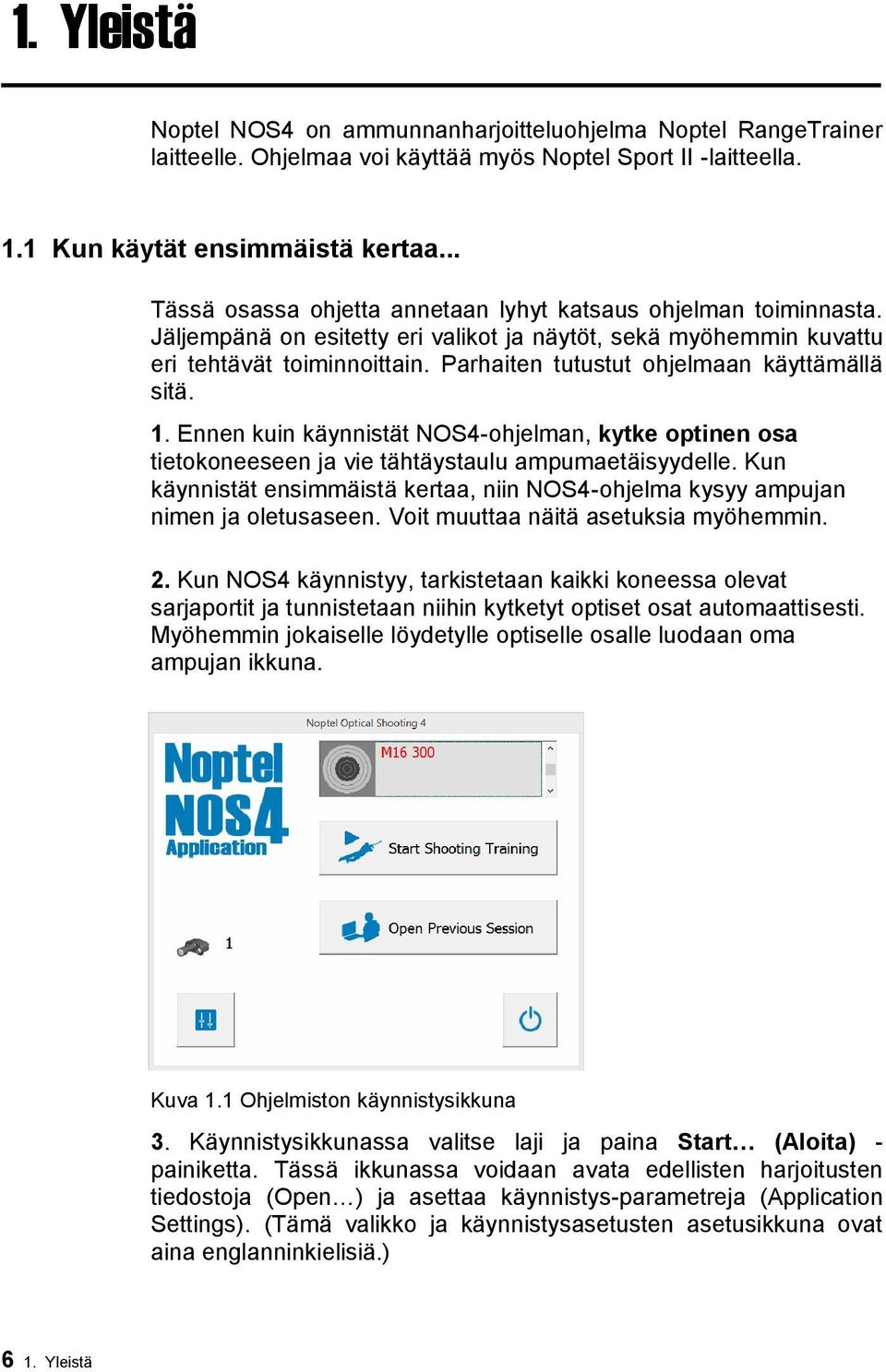

6 1. Yleistä Noptel NOS4 on ammunnanharjoitteluohjelma Noptel RangeTrainer laitteelle. Ohjelmaa voi käyttää myös Noptel Sport II -laitteella. 1.1 Kun käytät ensimmäistä kertaa... Tässä osassa ohjetta annetaan lyhyt katsaus ohjelman toiminnasta. Jäljempänä on esitetty eri valikot ja näytöt, sekä myöhemmin kuvattu eri tehtävät toiminnoittain. Parhaiten tutustut ohjelmaan käyttämällä sitä. 1. Ennen kuin käynnistät NOS4-ohjelman, kytke optinen osa tietokoneeseen ja vie tähtäystaulu ampumaetäisyydelle. Kun käynnistät ensimmäistä kertaa, niin NOS4-ohjelma kysyy ampujan nimen ja oletusaseen. Voit muuttaa näitä asetuksia myöhemmin. 2. Kun NOS4 käynnistyy, tarkistetaan kaikki koneessa olevat sarjaportit ja tunnistetaan niihin kytketyt optiset osat automaattisesti. Myöhemmin jokaiselle löydetylle optiselle osalle luodaan oma ampujan ikkuna. Kuva 1.1 Ohjelmiston käynnistysikkuna 3. Käynnistysikkunassa valitse laji ja paina Start (Aloita) - painiketta. Tässä ikkunassa voidaan avata edellisten harjoitusten tiedostoja (Open ) ja asettaa käynnistys-parametreja (Application Settings). (Tämä valikko ja käynnistysasetusten asetusikkuna ovat aina englanninkielisiä.) 6 1. Yleistä

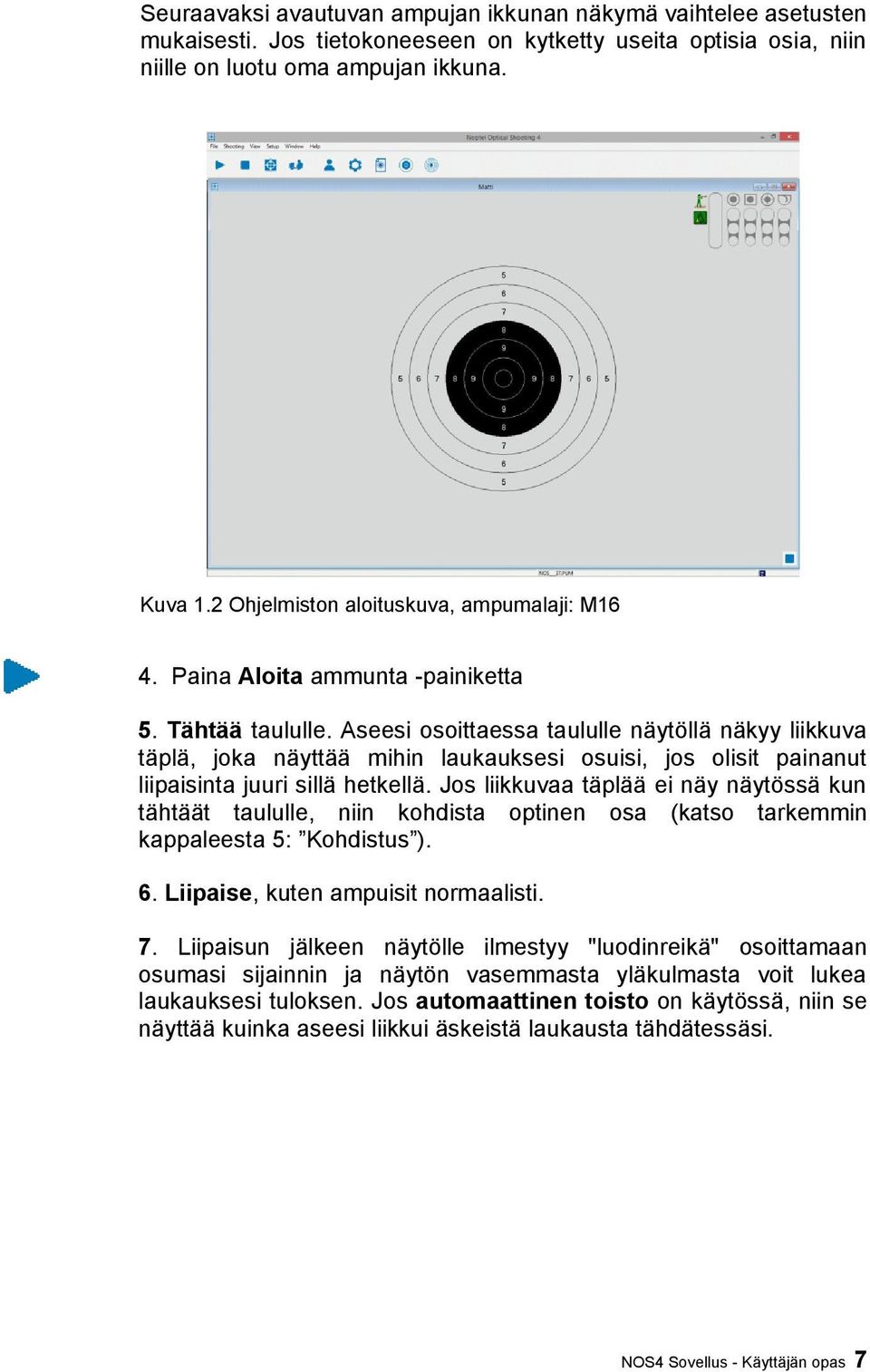

7 Seuraavaksi avautuvan ampujan ikkunan näkymä vaihtelee asetusten mukaisesti. Jos tietokoneeseen on kytketty useita optisia osia, niin niille on luotu oma ampujan ikkuna. Kuva 1.2 Ohjelmiston aloituskuva, ampumalaji: M16 4. Paina Aloita ammunta -painiketta 5. Tähtää taululle. Aseesi osoittaessa taululle näytöllä näkyy liikkuva täplä, joka näyttää mihin laukauksesi osuisi, jos olisit painanut liipaisinta juuri sillä hetkellä. Jos liikkuvaa täplää ei näy näytössä kun tähtäät taululle, niin kohdista optinen osa (katso tarkemmin kappaleesta 5: Kohdistus ). 6. Liipaise, kuten ampuisit normaalisti. 7. Liipaisun jälkeen näytölle ilmestyy "luodinreikä" osoittamaan osumasi sijainnin ja näytön vasemmasta yläkulmasta voit lukea laukauksesi tuloksen. Jos automaattinen toisto on käytössä, niin se näyttää kuinka aseesi liikkui äskeistä laukausta tähdätessäsi. NOS4 Sovellus - Käyttäjän opas 7

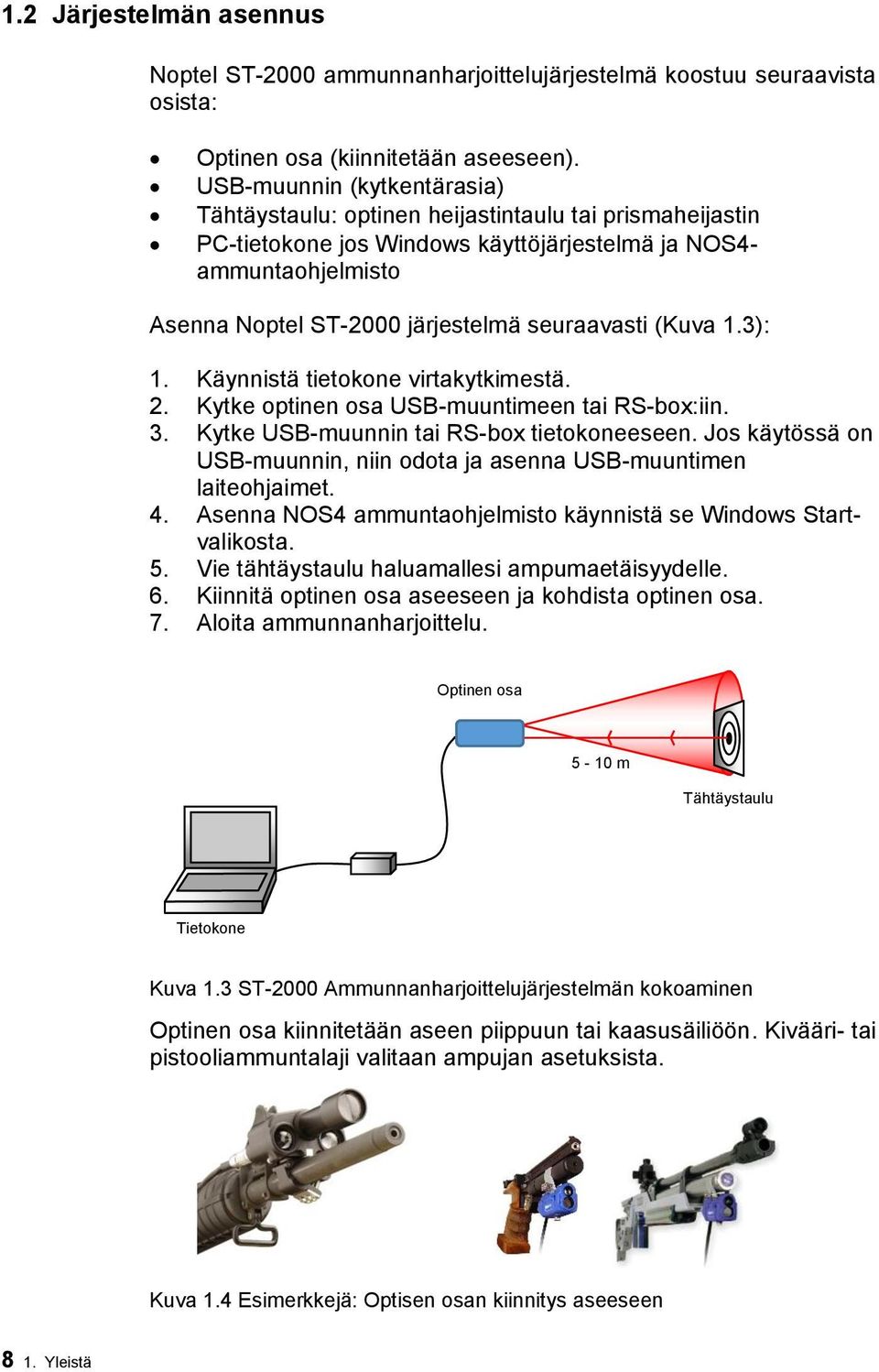

8 1.2 Järjestelmän asennus Noptel ST-2000 ammunnanharjoittelujärjestelmä koostuu seuraavista osista: Optinen osa (kiinnitetään aseeseen). USB-muunnin (kytkentärasia) Tähtäystaulu: optinen heijastintaulu tai prismaheijastin PC-tietokone jos Windows käyttöjärjestelmä ja NOS4- ammuntaohjelmisto Asenna Noptel ST-2000 järjestelmä seuraavasti (Kuva 1.3): 1. Käynnistä tietokone virtakytkimestä. 2. Kytke optinen osa USB-muuntimeen tai RS-box:iin. 3. Kytke USB-muunnin tai RS-box tietokoneeseen. Jos käytössä on USB-muunnin, niin odota ja asenna USB-muuntimen laiteohjaimet. 4. Asenna NOS4 ammuntaohjelmisto käynnistä se Windows Startvalikosta. 5. Vie tähtäystaulu haluamallesi ampumaetäisyydelle. 6. Kiinnitä optinen osa aseeseen ja kohdista optinen osa. 7. Aloita ammunnanharjoittelu. Optinen osa 5-10 m Tähtäystaulu Tietokone Kuva 1.3 ST-2000 Ammunnanharjoittelujärjestelmän kokoaminen L Optinen osa kiinnitetään aseen piippuun tai kaasusäiliöön. Kivääri- tai A pistooliammuntalaji valitaan N ampujan asetuksista. B S A P Kuva 1.4 Esimerkkejä: Optisen osan kiinnitys aseeseen 8 1. Yleistä

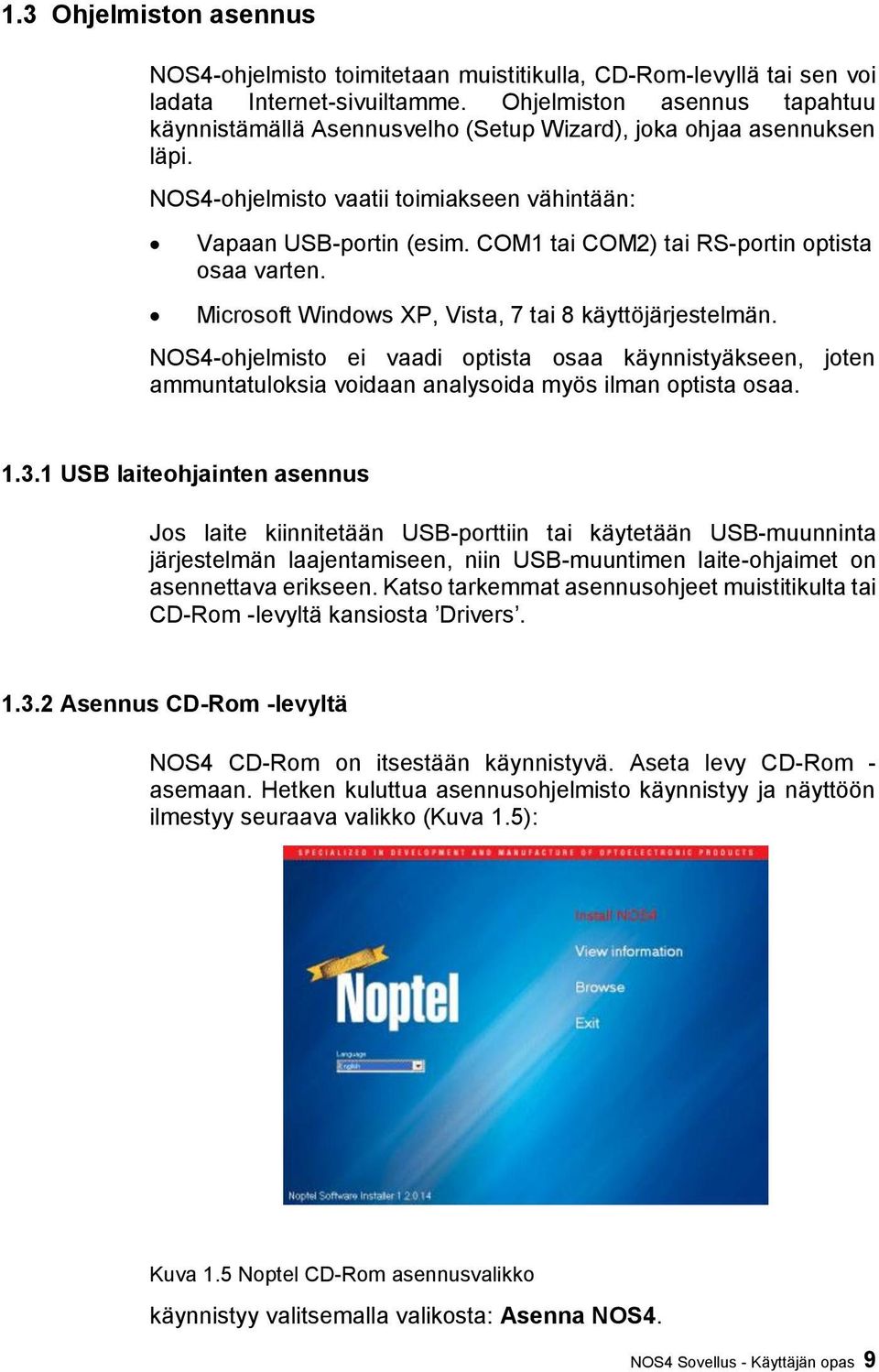

9 1.3 Ohjelmiston asennus NOS4-ohjelmisto toimitetaan muistitikulla, CD-Rom-levyllä tai sen voi ladata Internet-sivuiltamme. Ohjelmiston asennus tapahtuu käynnistämällä Asennusvelho (Setup Wizard), joka ohjaa asennuksen läpi. NOS4-ohjelmisto vaatii toimiakseen vähintään: Vapaan USB-portin (esim. COM1 tai COM2) tai RS-portin optista osaa varten. Microsoft Windows XP, Vista, 7 tai 8 käyttöjärjestelmän. NOS4-ohjelmisto ei vaadi optista osaa käynnistyäkseen, joten ammuntatuloksia voidaan analysoida myös ilman optista osaa USB laiteohjainten asennus Jos laite kiinnitetään USB-porttiin tai käytetään USB-muunninta järjestelmän laajentamiseen, niin USB-muuntimen laite-ohjaimet on asennettava erikseen. Katso tarkemmat asennusohjeet muistitikulta tai CD-Rom -levyltä kansiosta Drivers Asennus CD-Rom -levyltä NOS4 CD-Rom on itsestään käynnistyvä. Aseta levy CD-Rom - asemaan. Hetken kuluttua asennusohjelmisto käynnistyy ja näyttöön ilmestyy seuraava valikko (Kuva 1.5): Kuva 1.5 Noptel CD-Rom asennusvalikko käynnistyy valitsemalla valikosta: Asenna NOS4. NOS4 Sovellus - Käyttäjän opas 9

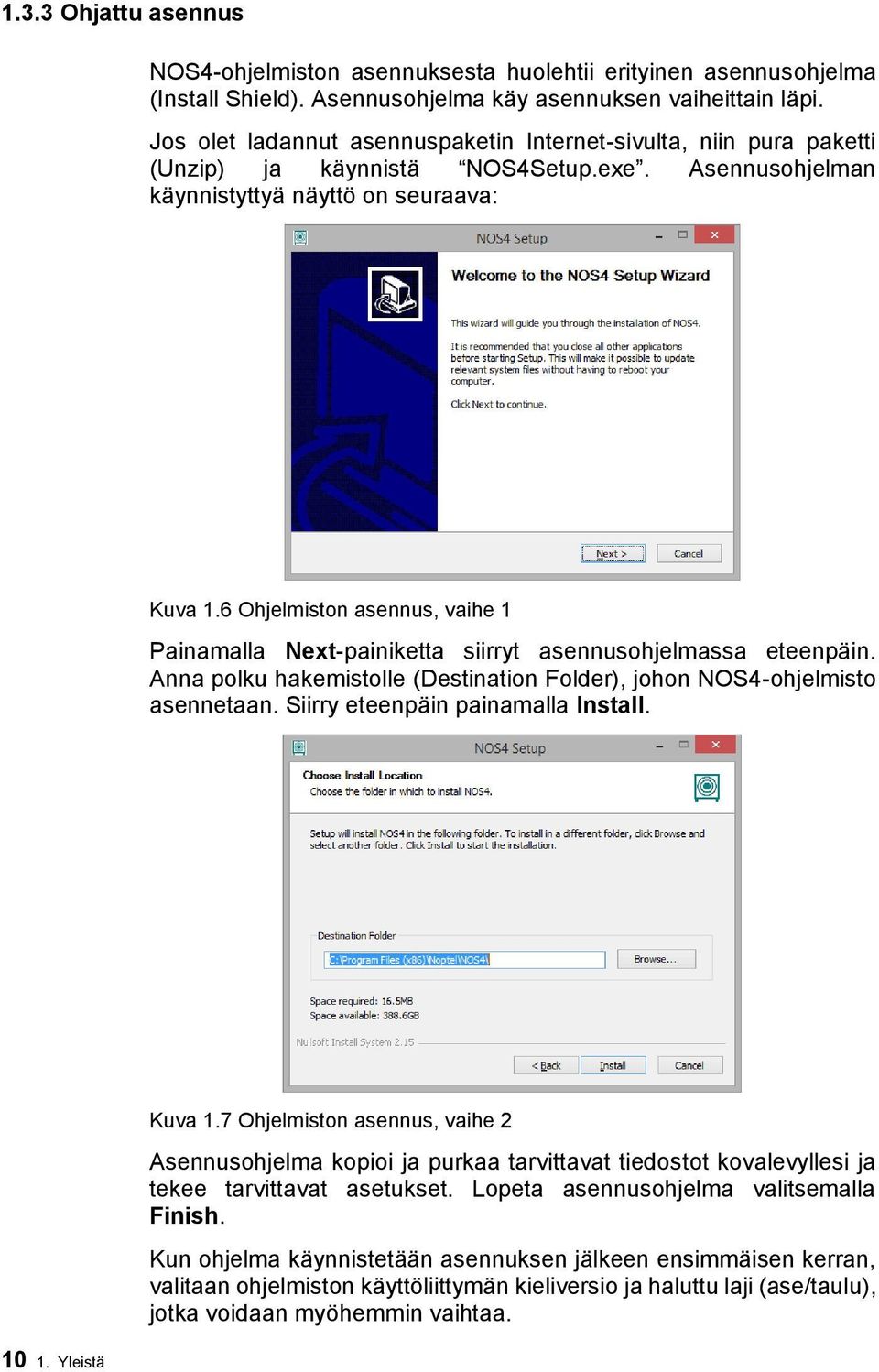

10 1.3.3 Ohjattu asennus NOS4-ohjelmiston asennuksesta huolehtii erityinen asennusohjelma (Install Shield). Asennusohjelma käy asennuksen vaiheittain läpi. Jos olet ladannut asennuspaketin Internet-sivulta, niin pura paketti (Unzip) ja käynnistä NOS4Setup.exe. Asennusohjelman käynnistyttyä näyttö on seuraava: Kuva 1.6 Ohjelmiston asennus, vaihe 1 Painamalla Next-painiketta siirryt asennusohjelmassa eteenpäin. Anna polku hakemistolle (Destination Folder), johon NOS4-ohjelmisto asennetaan. Siirry eteenpäin painamalla Install Yleistä Kuva 1.7 Ohjelmiston asennus, vaihe 2 Asennusohjelma kopioi ja purkaa tarvittavat tiedostot kovalevyllesi ja tekee tarvittavat asetukset. Lopeta asennusohjelma valitsemalla Finish. Kun ohjelma käynnistetään asennuksen jälkeen ensimmäisen kerran, valitaan ohjelmiston käyttöliittymän kieliversio ja haluttu laji (ase/taulu), jotka voidaan myöhemmin vaihtaa.

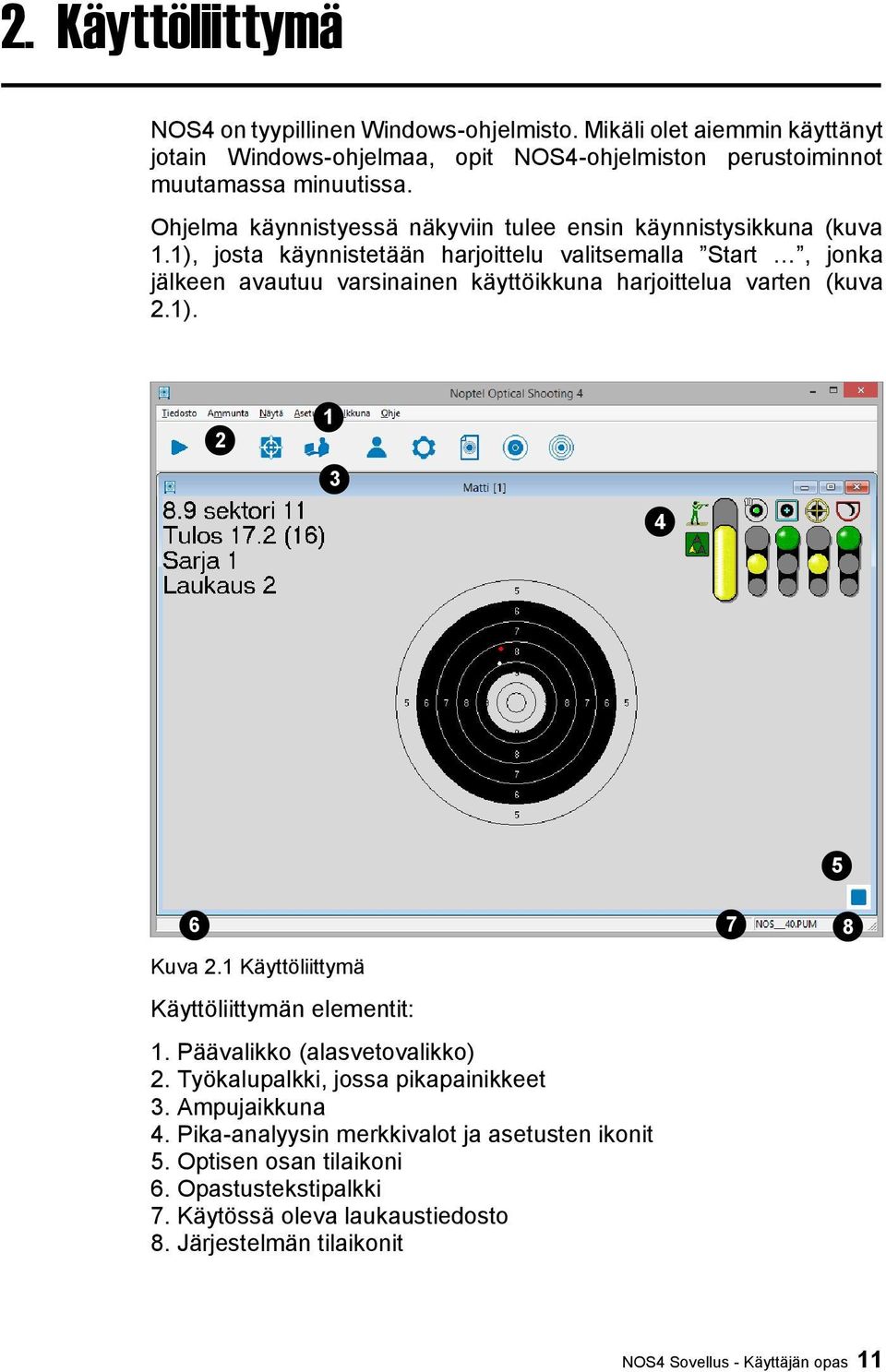

11 2. Käyttöliittymä NOS4 on tyypillinen Windows-ohjelmisto. Mikäli olet aiemmin käyttänyt jotain Windows-ohjelmaa, opit NOS4-ohjelmiston perustoiminnot muutamassa minuutissa. Ohjelma käynnistyessä näkyviin tulee ensin käynnistysikkuna (kuva 1.1), josta käynnistetään harjoittelu valitsemalla Start, jonka jälkeen avautuu varsinainen käyttöikkuna harjoittelua varten (kuva 2.1) Kuva 2.1 Käyttöliittymä Käyttöliittymän elementit: 1. Päävalikko (alasvetovalikko) 2. Työkalupalkki, jossa pikapainikkeet 3. Ampujaikkuna 4. Pika-analyysin merkkivalot ja asetusten ikonit 5. Optisen osan tilaikoni 6. Opastustekstipalkki 7. Käytössä oleva laukaustiedosto 8. Järjestelmän tilaikonit NOS4 Sovellus - Käyttäjän opas 11

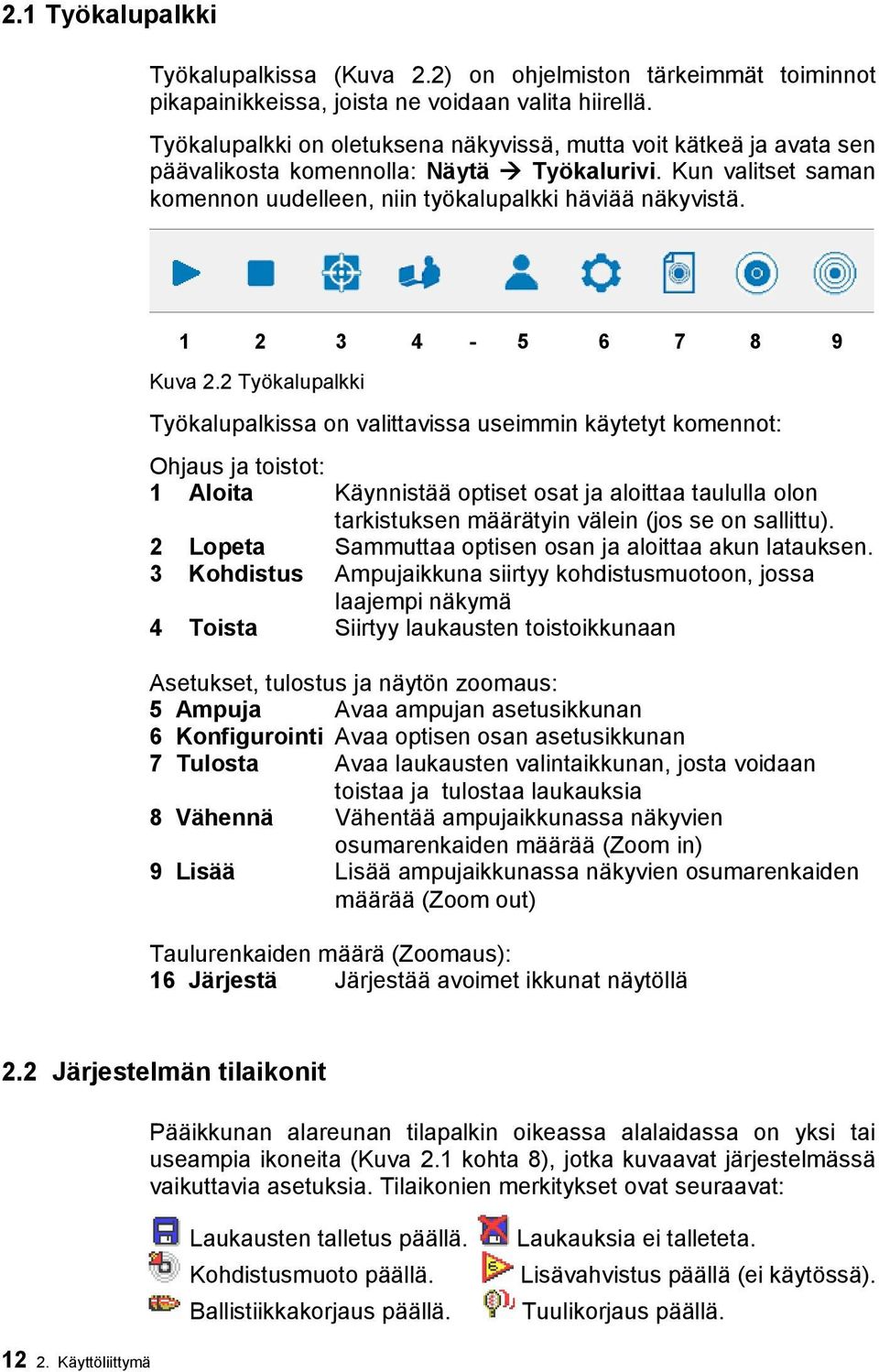

12 2.1 Työkalupalkki Työkalupalkissa (Kuva 2.2) on ohjelmiston tärkeimmät toiminnot pikapainikkeissa, joista ne voidaan valita hiirellä. Työkalupalkki on oletuksena näkyvissä, mutta voit kätkeä ja avata sen päävalikosta komennolla: Näytä Työkalurivi. Kun valitset saman komennon uudelleen, niin työkalupalkki häviää näkyvistä Kuva 2.2 Työkalupalkki Työkalupalkissa on valittavissa useimmin käytetyt komennot: Ohjaus ja toistot: 1 Aloita Käynnistää optiset osat ja aloittaa taululla olon tarkistuksen määrätyin välein (jos se on sallittu). 2 Lopeta Sammuttaa optisen osan ja aloittaa akun latauksen. 3 Kohdistus Ampujaikkuna siirtyy kohdistusmuotoon, jossa laajempi näkymä 4 Toista Siirtyy laukausten toistoikkunaan Asetukset, tulostus ja näytön zoomaus: 5 Ampuja Avaa ampujan asetusikkunan 6 Konfigurointi Avaa optisen osan asetusikkunan 7 Tulosta Avaa laukausten valintaikkunan, josta voidaan toistaa ja tulostaa laukauksia 8 Vähennä Vähentää ampujaikkunassa näkyvien osumarenkaiden määrää (Zoom in) 9 Lisää Lisää ampujaikkunassa näkyvien osumarenkaiden määrää (Zoom out) Taulurenkaiden määrä (Zoomaus): 16 Järjestä Järjestää avoimet ikkunat näytöllä 2.2 Järjestelmän tilaikonit Pääikkunan alareunan tilapalkin oikeassa alalaidassa on yksi tai useampia ikoneita (Kuva 2.1 kohta 8), jotka kuvaavat järjestelmässä vaikuttavia asetuksia. Tilaikonien merkitykset ovat seuraavat: Laukausten talletus päällä. Kohdistusmuoto päällä. Ballistiikkakorjaus päällä. Laukauksia ei talleteta. Lisävahvistus päällä (ei käytössä). Tuulikorjaus päällä Käyttöliittymä

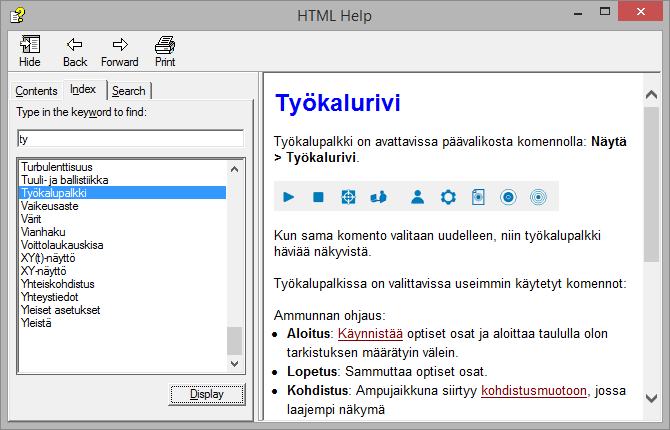

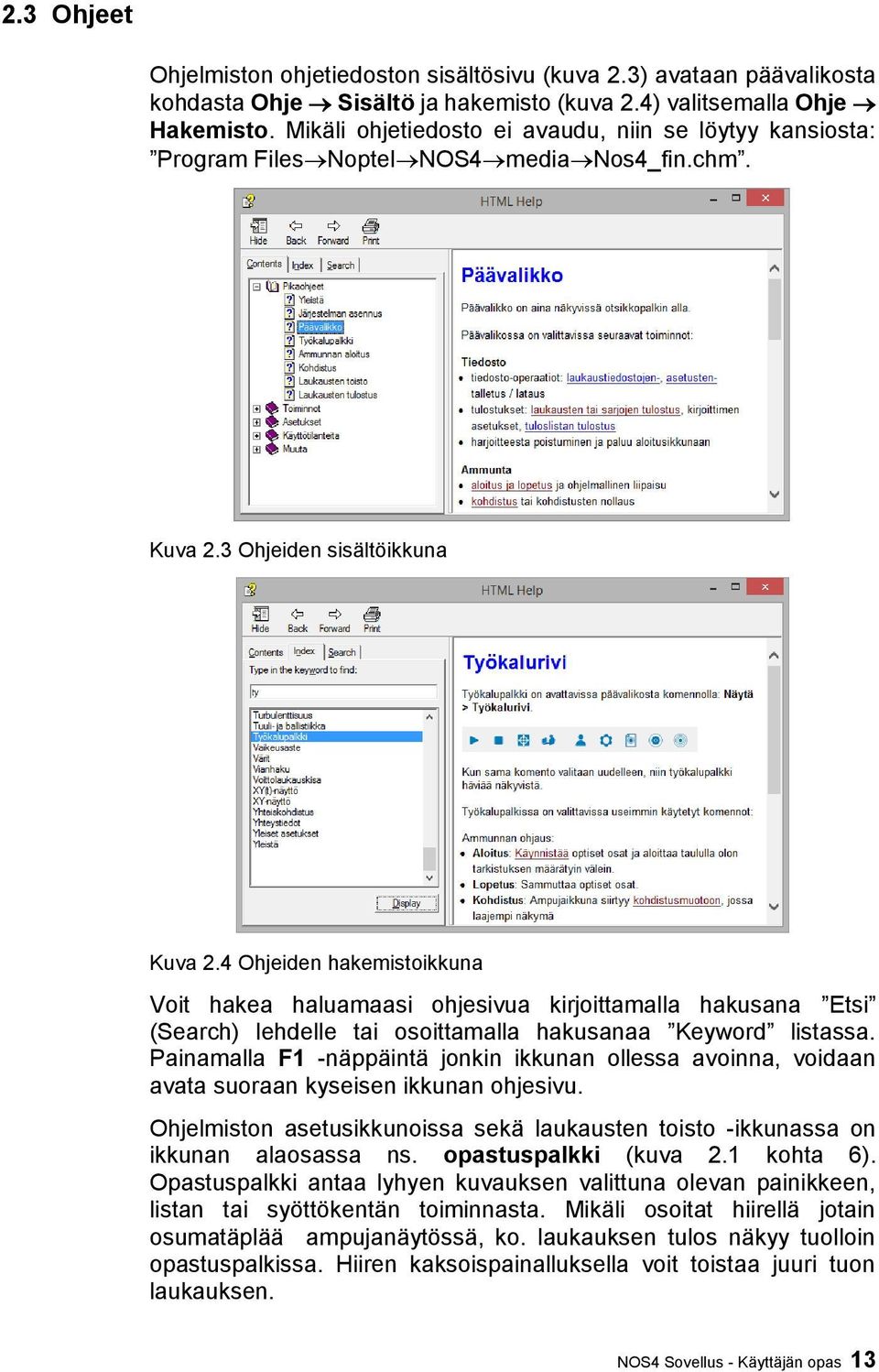

13 2.3 Ohjeet Ohjelmiston ohjetiedoston sisältösivu (kuva 2.3) avataan päävalikosta kohdasta Ohje Sisältö ja hakemisto (kuva 2.4) valitsemalla Ohje Hakemisto. Mikäli ohjetiedosto ei avaudu, niin se löytyy kansiosta: Program FilesNoptelNOS4mediaNos4_fin.chm. Kuva 2.3 Ohjeiden sisältöikkuna Kuva 2.4 Ohjeiden hakemistoikkuna Voit hakea haluamaasi ohjesivua kirjoittamalla hakusana Etsi (Search) lehdelle tai osoittamalla hakusanaa Keyword listassa. Painamalla F1 -näppäintä jonkin ikkunan ollessa avoinna, voidaan avata suoraan kyseisen ikkunan ohjesivu. Ohjelmiston asetusikkunoissa sekä laukausten toisto -ikkunassa on ikkunan alaosassa ns. opastuspalkki (kuva 2.1 kohta 6). Opastuspalkki antaa lyhyen kuvauksen valittuna olevan painikkeen, listan tai syöttökentän toiminnasta. Mikäli osoitat hiirellä jotain osumatäplää ampujanäytössä, ko. laukauksen tulos näkyy tuolloin opastuspalkissa. Hiiren kaksoispainalluksella voit toistaa juuri tuon laukauksen. NOS4 Sovellus - Käyttäjän opas 13

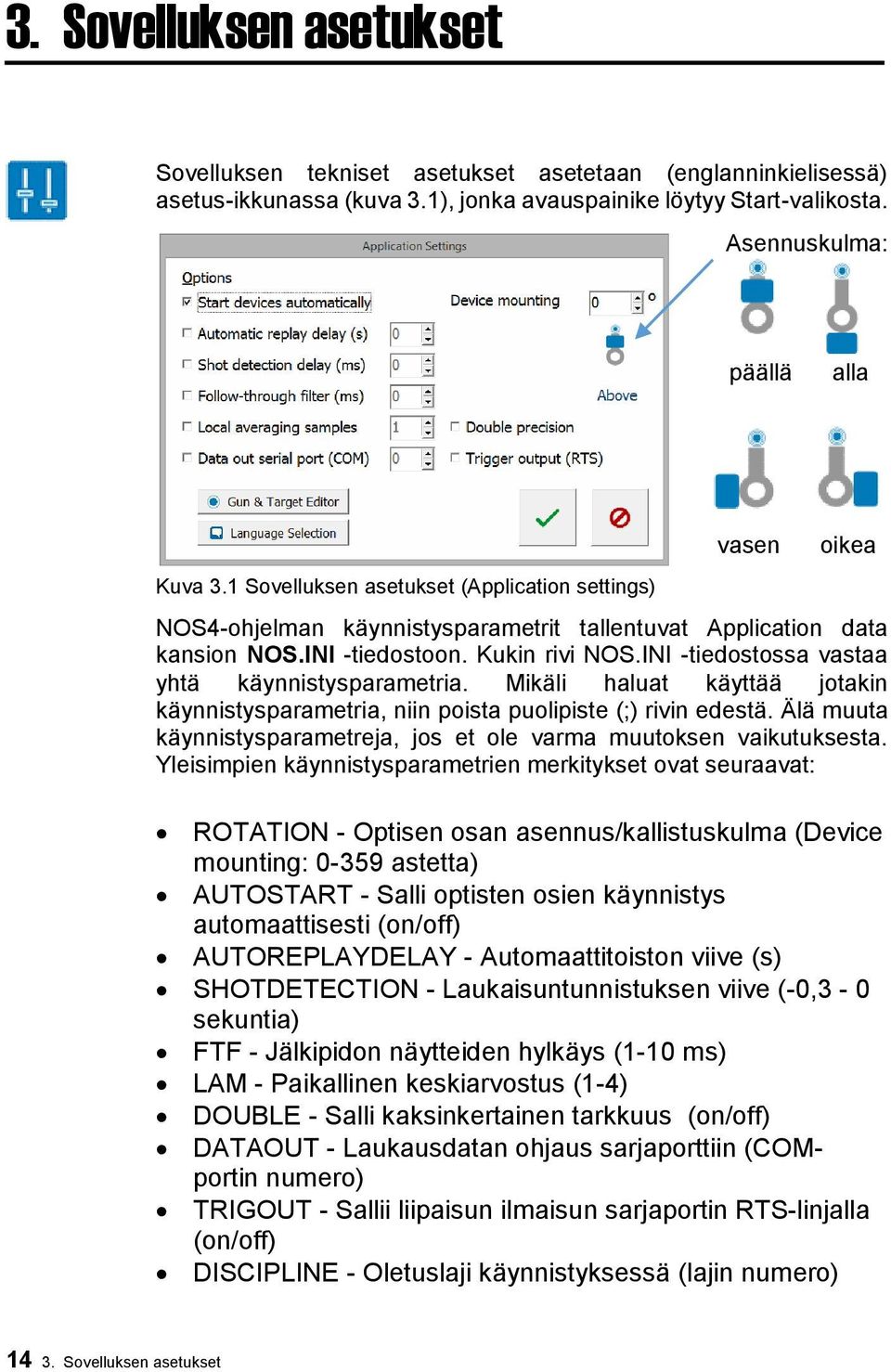

14 3. Sovelluksen asetukset Sovelluksen tekniset asetukset asetetaan (englanninkielisessä) asetus-ikkunassa (kuva 3.1), jonka avauspainike löytyy Start-valikosta. Asennuskulma: päällä alla Kuva 3.1 Sovelluksen asetukset (Application settings) vasen oikea NOS4-ohjelman käynnistysparametrit tallentuvat Application data kansion NOS.INI -tiedostoon. Kukin rivi NOS.INI -tiedostossa vastaa yhtä käynnistysparametria. Mikäli haluat käyttää jotakin käynnistysparametria, niin poista puolipiste (;) rivin edestä. Älä muuta käynnistysparametreja, jos et ole varma muutoksen vaikutuksesta. Yleisimpien käynnistysparametrien merkitykset ovat seuraavat: ROTATION - Optisen osan asennus/kallistuskulma (Device mounting: astetta) AUTOSTART - Salli optisten osien käynnistys automaattisesti (on/off) AUTOREPLAYDELAY - Automaattitoiston viive (s) SHOTDETECTION - Laukaisuntunnistuksen viive (-0,3-0 sekuntia) FTF - Jälkipidon näytteiden hylkäys (1-10 ms) LAM - Paikallinen keskiarvostus (1-4) DOUBLE - Salli kaksinkertainen tarkkuus (on/off) DATAOUT - Laukausdatan ohjaus sarjaporttiin (COMportin numero) TRIGOUT - Sallii liipaisun ilmaisun sarjaportin RTS-linjalla (on/off) DISCIPLINE - Oletuslaji käynnistyksessä (lajin numero) Sovelluksen asetukset

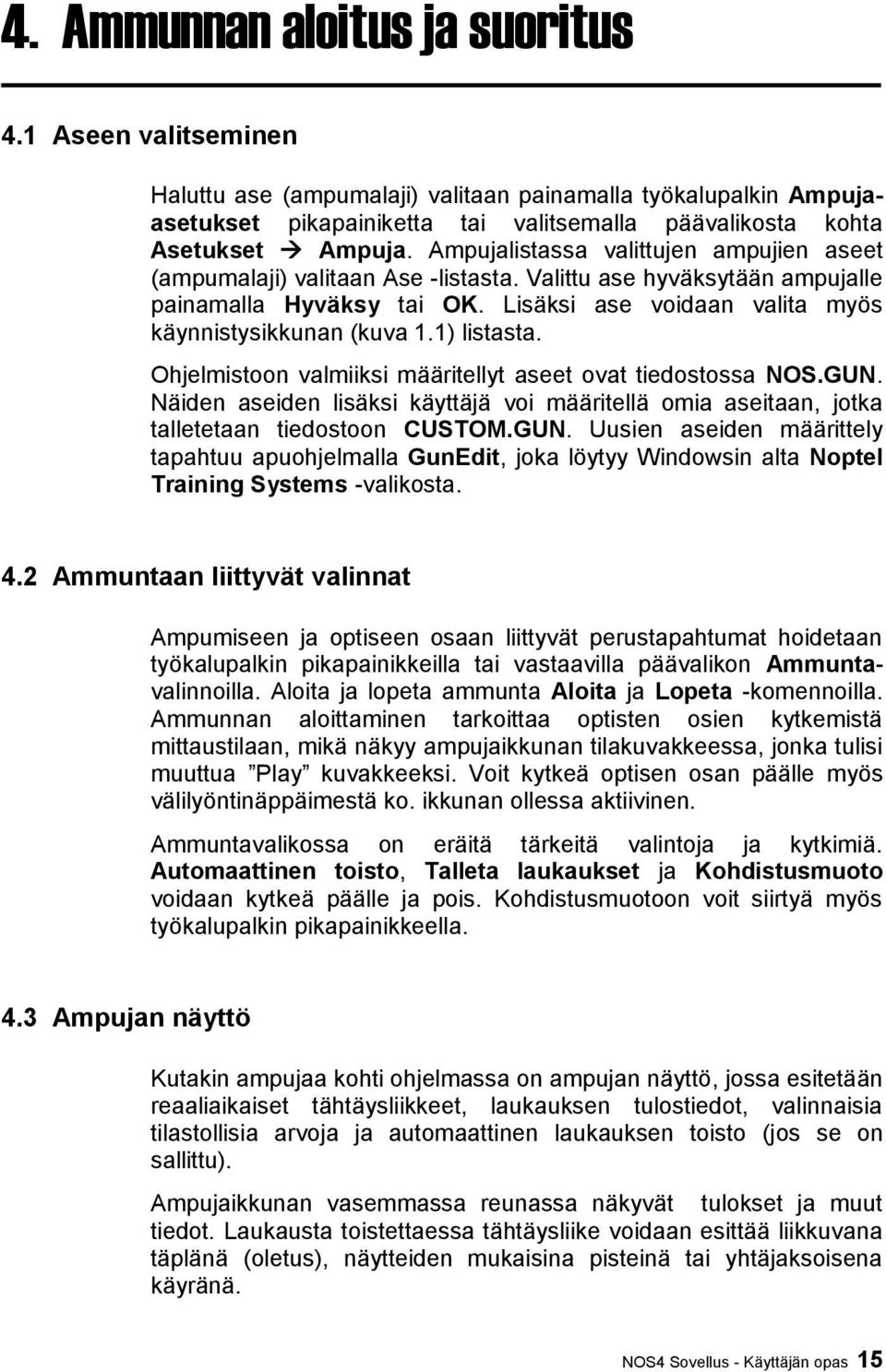

15 4. Ammunnan aloitus ja suoritus 4.1 Aseen valitseminen Haluttu ase (ampumalaji) valitaan painamalla työkalupalkin Ampujaasetukset pikapainiketta tai valitsemalla päävalikosta kohta Asetukset Ampuja. Ampujalistassa valittujen ampujien aseet (ampumalaji) valitaan Ase -listasta. Valittu ase hyväksytään ampujalle painamalla Hyväksy tai OK. Lisäksi ase voidaan valita myös käynnistysikkunan (kuva 1.1) listasta. Ohjelmistoon valmiiksi määritellyt aseet ovat tiedostossa NOS.GUN. Näiden aseiden lisäksi käyttäjä voi määritellä omia aseitaan, jotka talletetaan tiedostoon CUSTOM.GUN. Uusien aseiden määrittely tapahtuu apuohjelmalla GunEdit, joka löytyy Windowsin alta Noptel Training Systems -valikosta. 4.2 Ammuntaan liittyvät valinnat Ampumiseen ja optiseen osaan liittyvät perustapahtumat hoidetaan työkalupalkin pikapainikkeilla tai vastaavilla päävalikon Ammuntavalinnoilla. Aloita ja lopeta ammunta Aloita ja Lopeta -komennoilla. Ammunnan aloittaminen tarkoittaa optisten osien kytkemistä mittaustilaan, mikä näkyy ampujaikkunan tilakuvakkeessa, jonka tulisi muuttua Play kuvakkeeksi. Voit kytkeä optisen osan päälle myös välilyöntinäppäimestä ko. ikkunan ollessa aktiivinen. Ammuntavalikossa on eräitä tärkeitä valintoja ja kytkimiä. Automaattinen toisto, Talleta laukaukset ja Kohdistusmuoto voidaan kytkeä päälle ja pois. Kohdistusmuotoon voit siirtyä myös työkalupalkin pikapainikkeella. 4.3 Ampujan näyttö Kutakin ampujaa kohti ohjelmassa on ampujan näyttö, jossa esitetään reaaliaikaiset tähtäysliikkeet, laukauksen tulostiedot, valinnaisia tilastollisia arvoja ja automaattinen laukauksen toisto (jos se on sallittu). Ampujaikkunan vasemmassa reunassa näkyvät tulokset ja muut tiedot. Laukausta toistettaessa tähtäysliike voidaan esittää liikkuvana täplänä (oletus), näytteiden mukaisina pisteinä tai yhtäjaksoisena käyränä. NOS4 Sovellus - Käyttäjän opas 15

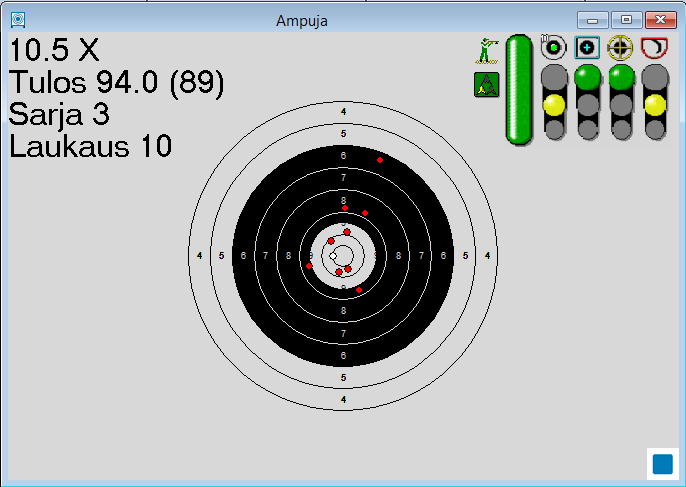

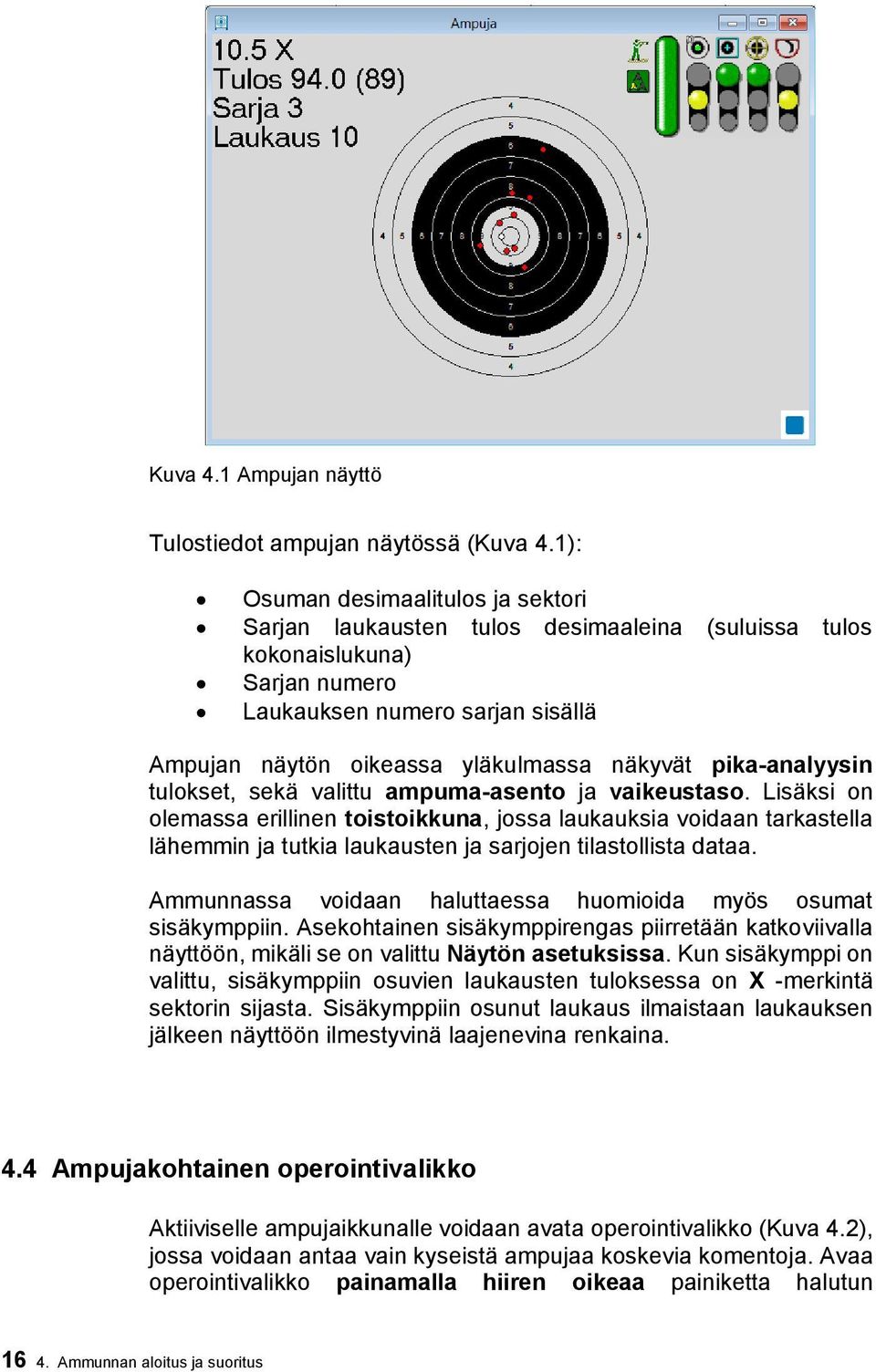

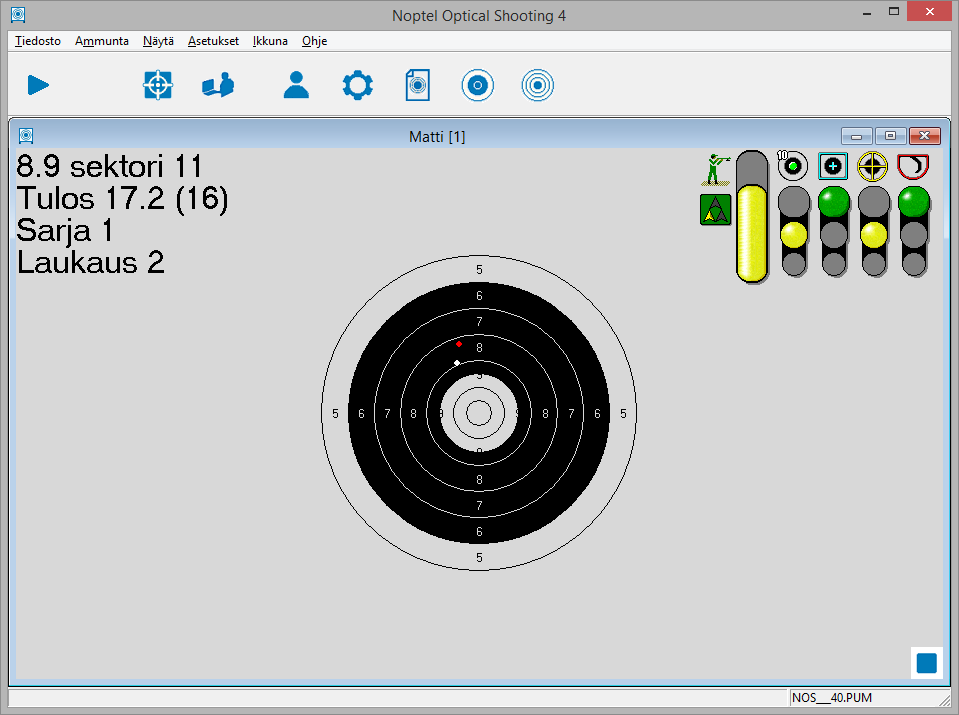

16 Kuva 4.1 Ampujan näyttö Tulostiedot ampujan näytössä (Kuva 4.1): Osuman desimaalitulos ja sektori Sarjan laukausten tulos desimaaleina (suluissa tulos kokonaislukuna) Sarjan numero Laukauksen numero sarjan sisällä Ampujan näytön oikeassa yläkulmassa näkyvät pika-analyysin tulokset, sekä valittu ampuma-asento ja vaikeustaso. Lisäksi on olemassa erillinen toistoikkuna, jossa laukauksia voidaan tarkastella lähemmin ja tutkia laukausten ja sarjojen tilastollista dataa. Ammunnassa voidaan haluttaessa huomioida myös osumat sisäkymppiin. Asekohtainen sisäkymppirengas piirretään katkoviivalla näyttöön, mikäli se on valittu Näytön asetuksissa. Kun sisäkymppi on valittu, sisäkymppiin osuvien laukausten tuloksessa on X -merkintä sektorin sijasta. Sisäkymppiin osunut laukaus ilmaistaan laukauksen jälkeen näyttöön ilmestyvinä laajenevina renkaina. 4.4 Ampujakohtainen operointivalikko Aktiiviselle ampujaikkunalle voidaan avata operointivalikko (Kuva 4.2), jossa voidaan antaa vain kyseistä ampujaa koskevia komentoja. Avaa operointivalikko painamalla hiiren oikeaa painiketta halutun Ammunnan aloitus ja suoritus

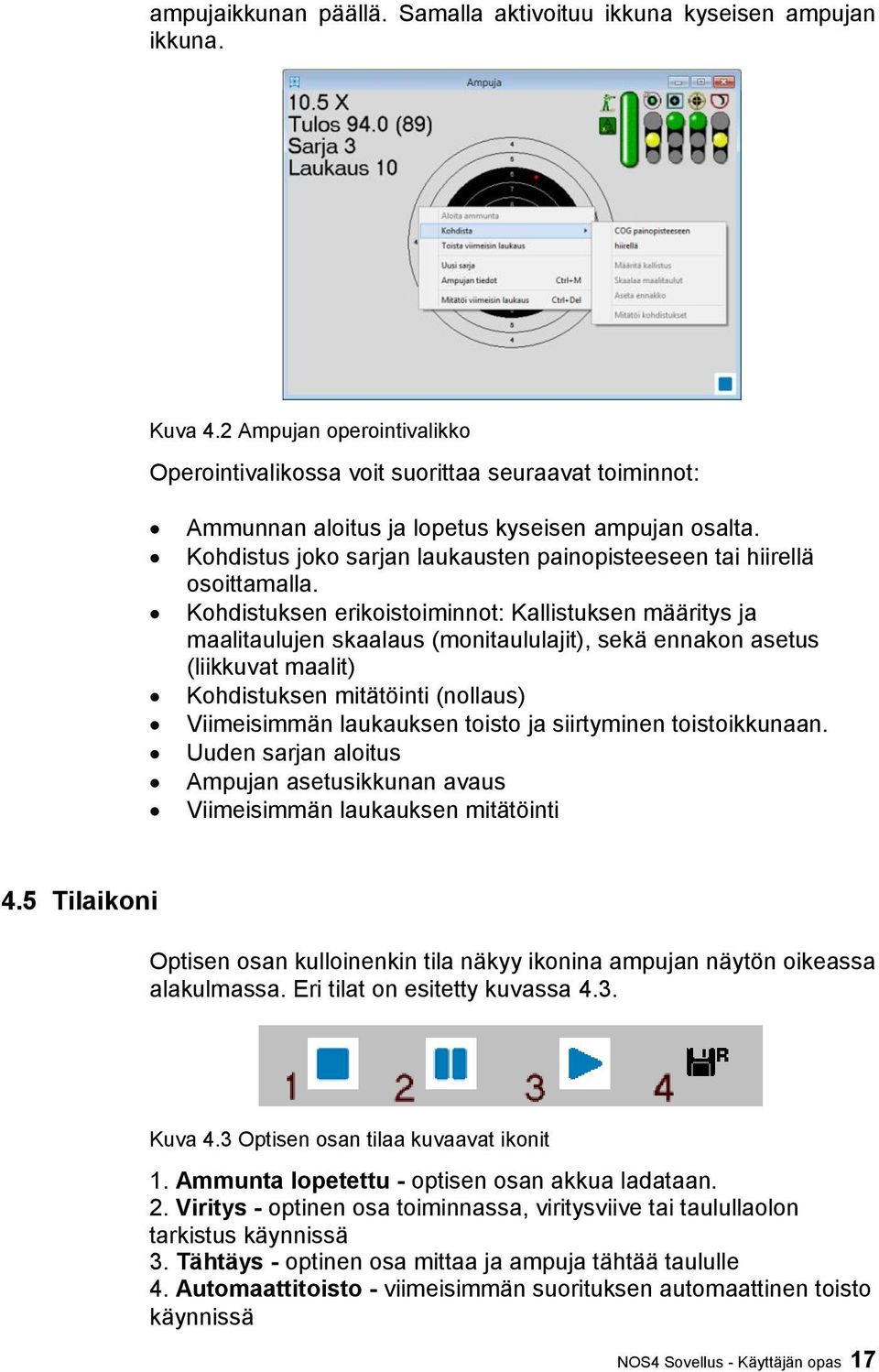

17 ampujaikkunan päällä. Samalla aktivoituu ikkuna kyseisen ampujan ikkuna. Kuva 4.2 Ampujan operointivalikko Operointivalikossa voit suorittaa seuraavat toiminnot: Ammunnan aloitus ja lopetus kyseisen ampujan osalta. Kohdistus joko sarjan laukausten painopisteeseen tai hiirellä osoittamalla. Kohdistuksen erikoistoiminnot: Kallistuksen määritys ja maalitaulujen skaalaus (monitaululajit), sekä ennakon asetus (liikkuvat maalit) Kohdistuksen mitätöinti (nollaus) Viimeisimmän laukauksen toisto ja siirtyminen toistoikkunaan. Uuden sarjan aloitus Ampujan asetusikkunan avaus Viimeisimmän laukauksen mitätöinti 4.5 Tilaikoni Optisen osan kulloinenkin tila näkyy ikonina ampujan näytön oikeassa alakulmassa. Eri tilat on esitetty kuvassa 4.3. Kuva 4.3 Optisen osan tilaa kuvaavat ikonit 1. Ammunta lopetettu - optisen osan akkua ladataan. 2. Viritys - optinen osa toiminnassa, viritysviive tai taulullaolon tarkistus käynnissä 3. Tähtäys - optinen osa mittaa ja ampuja tähtää taululle 4. Automaattitoisto - viimeisimmän suorituksen automaattinen toisto käynnissä NOS4 Sovellus - Käyttäjän opas 17

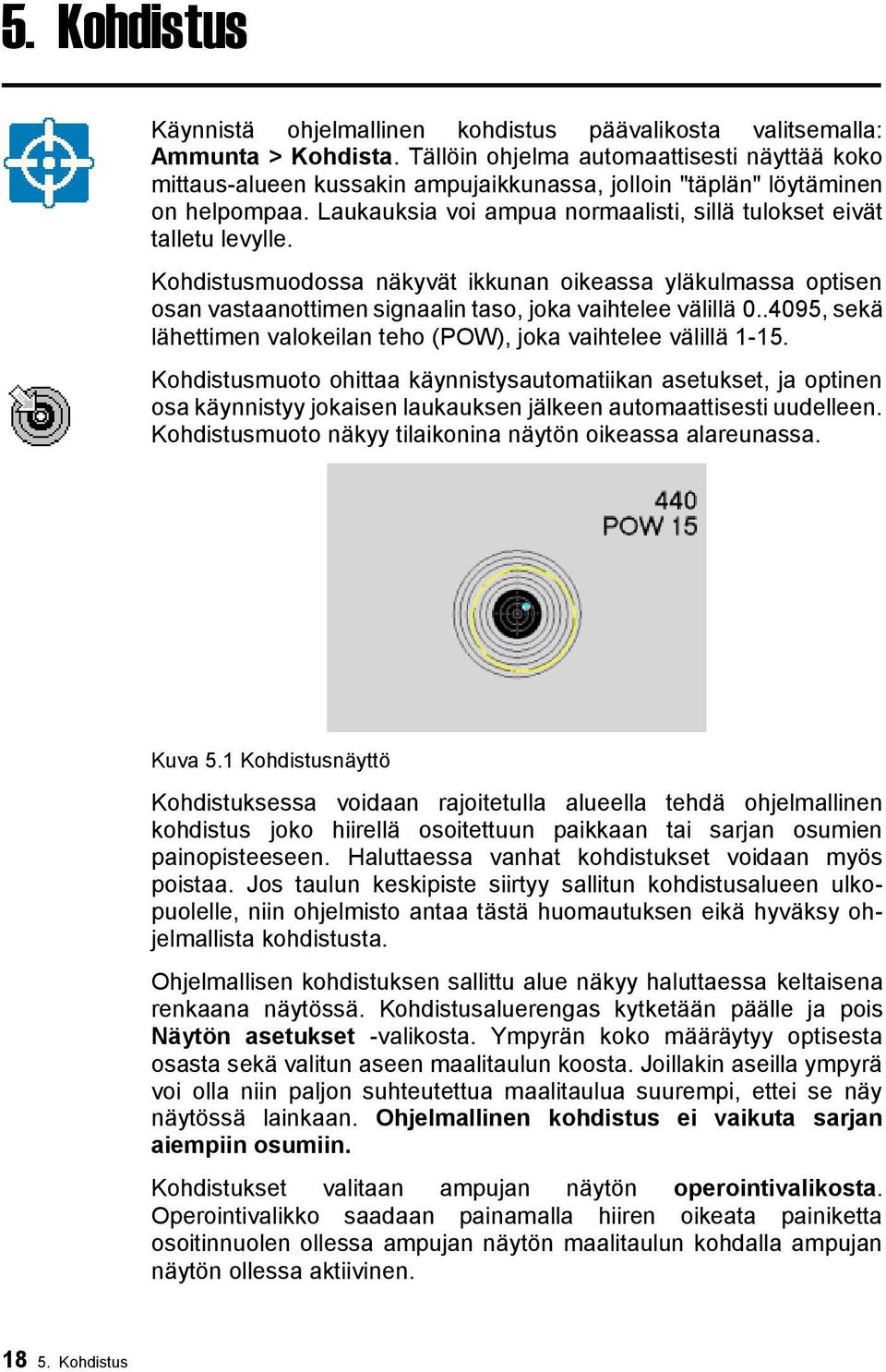

18 5. Kohdistus Käynnistä ohjelmallinen kohdistus päävalikosta valitsemalla: Ammunta > Kohdista. Tällöin ohjelma automaattisesti näyttää koko mittaus-alueen kussakin ampujaikkunassa, jolloin "täplän" löytäminen on helpompaa. Laukauksia voi ampua normaalisti, sillä tulokset eivät talletu levylle. Kohdistusmuodossa näkyvät ikkunan oikeassa yläkulmassa optisen osan vastaanottimen signaalin taso, joka vaihtelee välillä , sekä lähettimen valokeilan teho (POW), joka vaihtelee välillä Kohdistusmuoto ohittaa käynnistysautomatiikan asetukset, ja optinen osa käynnistyy jokaisen laukauksen jälkeen automaattisesti uudelleen. Kohdistusmuoto näkyy tilaikonina näytön oikeassa alareunassa. Kuva 5.1 Kohdistusnäyttö Kohdistuksessa voidaan rajoitetulla alueella tehdä ohjelmallinen kohdistus joko hiirellä osoitettuun paikkaan tai sarjan osumien painopisteeseen. Haluttaessa vanhat kohdistukset voidaan myös poistaa. Jos taulun keskipiste siirtyy sallitun kohdistusalueen ulkopuolelle, niin ohjelmisto antaa tästä huomautuksen eikä hyväksy ohjelmallista kohdistusta. Ohjelmallisen kohdistuksen sallittu alue näkyy haluttaessa keltaisena renkaana näytössä. Kohdistusaluerengas kytketään päälle ja pois Näytön asetukset -valikosta. Ympyrän koko määräytyy optisesta osasta sekä valitun aseen maalitaulun koosta. Joillakin aseilla ympyrä voi olla niin paljon suhteutettua maalitaulua suurempi, ettei se näy näytössä lainkaan. Ohjelmallinen kohdistus ei vaikuta sarjan aiempiin osumiin. Kohdistukset valitaan ampujan näytön operointivalikosta. Operointivalikko saadaan painamalla hiiren oikeata painiketta osoitinnuolen ollessa ampujan näytön maalitaulun kohdalla ampujan näytön ollessa aktiivinen Kohdistus

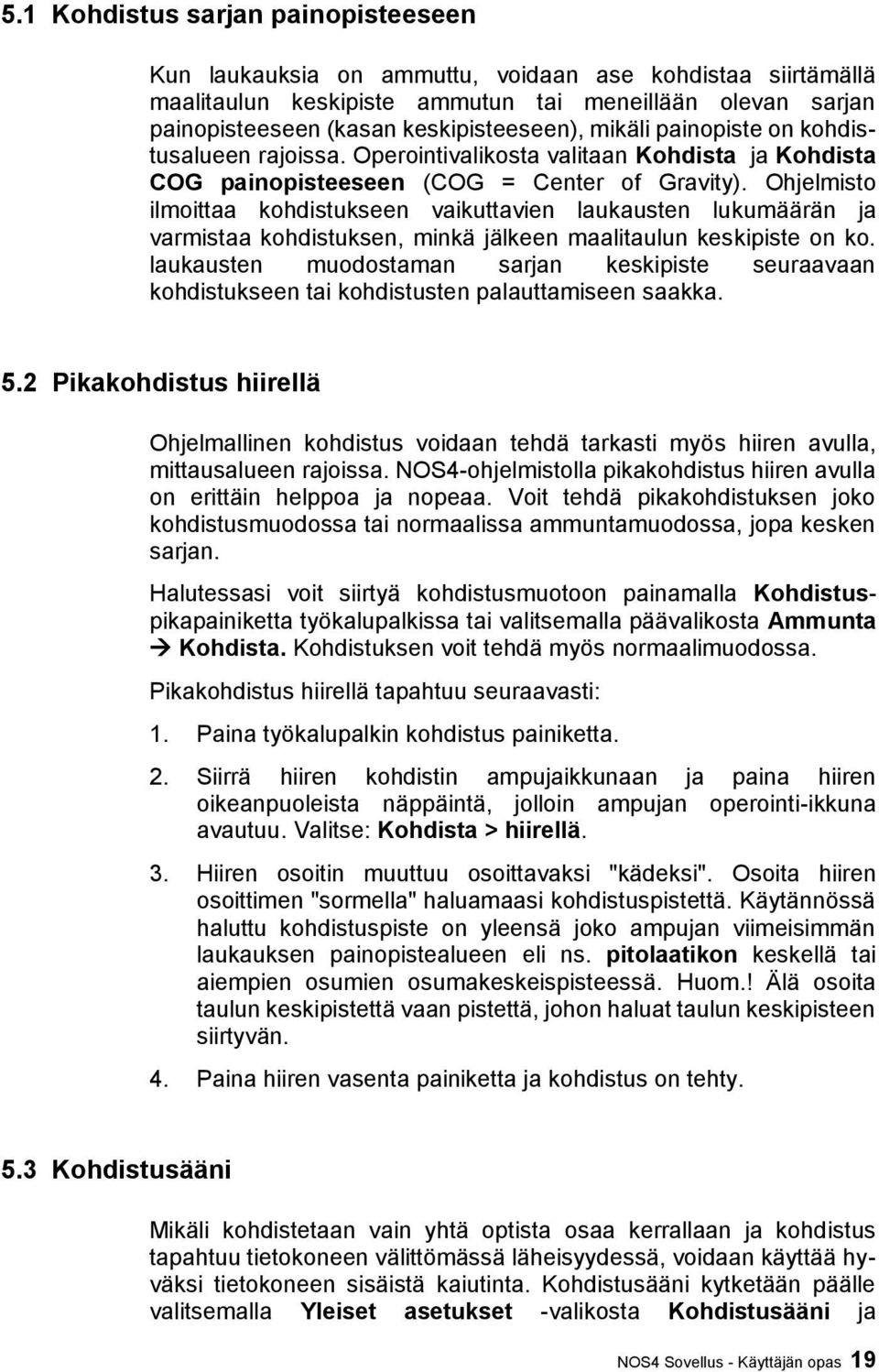

19 5.1 Kohdistus sarjan painopisteeseen Kun laukauksia on ammuttu, voidaan ase kohdistaa siirtämällä maalitaulun keskipiste ammutun tai meneillään olevan sarjan painopisteeseen (kasan keskipisteeseen), mikäli painopiste on kohdistusalueen rajoissa. Operointivalikosta valitaan Kohdista ja Kohdista COG painopisteeseen (COG = Center of Gravity). Ohjelmisto ilmoittaa kohdistukseen vaikuttavien laukausten lukumäärän ja varmistaa kohdistuksen, minkä jälkeen maalitaulun keskipiste on ko. laukausten muodostaman sarjan keskipiste seuraavaan kohdistukseen tai kohdistusten palauttamiseen saakka. 5.2 Pikakohdistus hiirellä Ohjelmallinen kohdistus voidaan tehdä tarkasti myös hiiren avulla, mittausalueen rajoissa. NOS4-ohjelmistolla pikakohdistus hiiren avulla on erittäin helppoa ja nopeaa. Voit tehdä pikakohdistuksen joko kohdistusmuodossa tai normaalissa ammuntamuodossa, jopa kesken sarjan. Halutessasi voit siirtyä kohdistusmuotoon painamalla Kohdistuspikapainiketta työkalupalkissa tai valitsemalla päävalikosta Ammunta Kohdista. Kohdistuksen voit tehdä myös normaalimuodossa. Pikakohdistus hiirellä tapahtuu seuraavasti: 1. Paina työkalupalkin kohdistus painiketta. 2. Siirrä hiiren kohdistin ampujaikkunaan ja paina hiiren oikeanpuoleista näppäintä, jolloin ampujan operointi-ikkuna avautuu. Valitse: Kohdista > hiirellä. 3. Hiiren osoitin muuttuu osoittavaksi "kädeksi". Osoita hiiren osoittimen "sormella" haluamaasi kohdistuspistettä. Käytännössä haluttu kohdistuspiste on yleensä joko ampujan viimeisimmän laukauksen painopistealueen eli ns. pitolaatikon keskellä tai aiempien osumien osumakeskeispisteessä. Huom.! Älä osoita taulun keskipistettä vaan pistettä, johon haluat taulun keskipisteen siirtyvän. 4. Paina hiiren vasenta painiketta ja kohdistus on tehty. 5.3 Kohdistusääni Mikäli kohdistetaan vain yhtä optista osaa kerrallaan ja kohdistus tapahtuu tietokoneen välittömässä läheisyydessä, voidaan käyttää hyväksi tietokoneen sisäistä kaiutinta. Kohdistusääni kytketään päälle valitsemalla Yleiset asetukset -valikosta Kohdistusääni ja NOS4 Sovellus - Käyttäjän opas 19

20 asettamalla optista osaa kohdistavan ampujan näyttö aktiiviseksi. Tällöin tietokone antaa jatkuvan äänimerkin, kun ampujan tähtäyspiste on mittausalueella. Kun tähtäyspiste siirtyy edelleen maalitaulun alueelle, äänen korkeus nousee. 5.4 Kallistuksen korjaus (ampumahiihto) Optinen osa tulisi kiinnittää aseeseen siten, että se on ammuttaessa vaakasuorassa. Aina tämä ei ole mahdollista esimerkiksi aseen kiinnityspisteen paikan tai ampujan kallistuneen asennon vuoksi. Perinteisessä ammunnassa yhteen maalitauluun tämä ei ole yleensä ongelma, ainoastaan sektori saattaa muuttua aseen kallistuksesta johtuen, mutta monitauluammunnoissa ja liikkuvan maaliin ammuttaessa optisen osan kallistus on haitallinen. Kallistus näkyy kohdistuksen jälkeen osumissa, jotka toisen laidan maalitaulussa jäävät keskitason alapuolelle ja vastaavasti toisella laidassa osumat nousevat keskitason yli. Kallistus voidaan korjata ampumalla kohdistusmuodossa kaksi peräkkäistä laukausta, jotka ovat todellisuudessa vaakasuorassa keskenään. Tämän jälkeen avataan ampujan operointi-valikko, valitaan Kohdista ja Määritä kallistus. Tällöin ohjelmisto huomioi optisen osan kallistuksen tähtäyksessä. Huomaa, että kallistuksen säädön jälkeen keskipisteen kohdistus yleensä muuttuu, joten keskipiste on kohdistettava uudelleen. 5.5 Kohdistusten palauttaminen Sarjan keskipisteen mukaan tai hiirellä valitut kohdistukset voit aina mitätöidä valitsemalla operointivalikosta Mitätöi aikaisemmat kohdistukset. Tällöin maalitaulun keskipiste siirtyy takaisin alkuperäiseen paikkaansa laitteen mittausalueen keskelle. Samalla myös mahdollinen kallistuksen korjaus ja monitaulujen skaalaus mitätöidään. Ohjelmallista kohdistusta voi kokeilla asettamalla optisen osan heijastavaa pintaa vasten ja käynnistämällä mittaus. Tähtäyspisteen täplän pitäisi pysytellä likipitäen paikallaan näytössä. Valitse operointivalikossa kohdistus hiirellä, siirrä hiiren osoitin täplän kohdalle, ja paina hiiren painiketta. Mikäli mittausalue riittää (täplä on keltaisen ympyrän sisällä), tähtäyspisteen pitäisi siirtyä maalitaulun keskipisteeseen Kohdistus

21 6. Laukausten toisto ja tulostus Avaa laukausten ja sarjojen toistoikkuna päävalikoista komennolla: Näytä Toisto tai painamalla Toista-painiketta työkalupalkissa. Toinen tapa on osoittaa osumaa ampujan ikkunassa hiirellä. Osuman numero ja tulos näkyy tällöin tilarivillä kuvaruudun alareunassa. Kaksoispainalla osumaa hiirellä, jonka jälkeen laukaus avautuu toistoikkunassa. Kolmas tapa on avata ampujan operointi-ikkuna ja valita Toista viimesin laukaus -komento. Yksittäisen ampujan viimeisin laukaus voidaan aina toistaa nopeasti asettamalla ampujan ikkuna aktiiviseksi ja painamalla pikavalintaa 1 (näppäimistön numeronäppäin). Tällöin laukaus toistetaan ampujan ikkunassa XY-toiston tavoin. Muut toistomuodot voidaan valita käyttämällä painikkeita 2 - R(t)-toisto, 3 - XY(t)-toisto, 4 - laukauksen tilastot, 5 - sarjan osumat, 6 - sarja tilastotiedot ja 7 - ampumasession osumat. 6.1 Automaattinen toisto Ohjelmistossa on mahdollisuus asettaa laukauksen Automaattinen toisto oletuksena päälle, jolloin jokainen laukaus toistetaan välittömästi laukauksen tapahduttua. Automaattinen kytketään päälle ja pois päältä Ammunta Automaattitoisto -valinnalla. 6.2 Toiston työkalupalkki Toistonäyttö poikkeaa normaalista ampujan näytöstä siten, että siinä on heti otsikkopalkin alapuolella joukko painikkeita ns. työkalupalkki sekä vierityspalkit Kuva 6.1 Laukausten toiston työkalupalkki Työkalupalkin (kuva 6.1) painikkeet ovat seuraavat: 1 Sulje Sulkee toistoikkunan ja palaa ammuntaan 2 Edellinen Näyttää edellisen laukauksen tai sarjan 3 Seuraava Näyttää seuraavan laukauksen tai sarjan NOS4 Sovellus - Käyttäjän opas 21

22 4 Valitse Avaa ikkunan, josta voidaan valita mikä tahansa tiedoston laukaus tai sarja 5 XY Toistomuoto I: X-Y, normaali taulunäyttö 6 R(t) Toistomuoto II: R(t) 7 XY(t) Toistomuoto III: XY(t) 8 Tilastot Laukauksen tilastot 9 Osumat Toistomuoto IV: Osumat 10 Sarjan tilast. Sarjan tilastot 11 Trendi Laukauksen trendi 12 Sessio Toistomuoto V: Ampumasession osumat 13 Yhteenveto Ampumasession pika-arvioinnin yhteenveto 14 Asetukset Näytön asetukset Työkaluvalikon alla on tekstikenttä, jossa näkyy ja johon voit antaa haluamasi kommentin laukaukselle. Talleta kommentti Talletapainikkeesta. Liukusäätimillä Aika ja Nopeus voit säätää toistettavan aikajakson pituutta ja toiston nopeutta. Huomaa aikajaksoa muuttaessasi, että laukausten tähtäysajat vaihtelevat. 6.3 Laukausten valinta Kuvaruudun yläreunan painikkeista voidaan valita toistettavaksi muita saman ampujan laukauksia. Edellinen -painike toistaa edellisen laukauksen ja Seuraava-painike toistaa seuraavan laukauksen. Jos tarkastellaan sarjan tilastoja, painikkeet näyttävät edellisen/seuraavan sarjan. Avaa Valitse -painikkeesta ampujan/laukauksen valinta-näyttö, josta valitaan haluttu laukaus toistettavaksi. Kuva 6.2 Toistettavien (tulostettavien) laukausten tai sarjojen valintaikkuna Laukausten toisto ja tulostus

23 Valitse Ampujat -listasta haluamasi ampuja ja Laukaukset -listasta laukaus tai sarja, jonka haluat toistaa tai tulostaa kirjoittimelle. Valitse Laukaukset tai Sarja -valinnalla saadaan listassa näkymään joko yksittäiset laukaukset tai sarjat. Lisäksi voit valita, näkyykö listassa Ampujan nimi vai mahdollinen laukaukseen liitetty Laukauskommentti. Valintaikkunan painikkeilla saadaan aikaan seuraavat toiminnot: Toisto - avaa toistoikkunan ja toistaa valitun laukauksen tai sarjan Tilastot - avaa toistoikkunan ja näyttää valitun laukauksen tai sarjan tilastotiedot Tulosta - tulostaa valitun laukauksen tai sarjan kirjoittimelle Sivu - avaa tulostuksen asetusikkunan, josta voidaan määritellä tulosteen yksityiskohtia. Kaikki - valitsee kaikki sarjat tai laukaukset Ei mikään - poistaa kaikki valinnat 6.4 Toistomuodot Laukauksen XY-näyttö, normaali taulunäyttö XY-toistomuodossa näkyy aseen suuntauksen liikerata maalitaululla (kuva 6.3). Kuva 6.3 XY-näyttö (rynnäkkökivääri) Tämä toistomuoto vastaa normaalia ampujan näyttöä reaaliaikaisen ammunnan aikana. Näytön oikeassa ylänurkassa näkyvät laukauksen pika-analyysin merkkivalot. NOS4 Sovellus - Käyttäjän opas 23

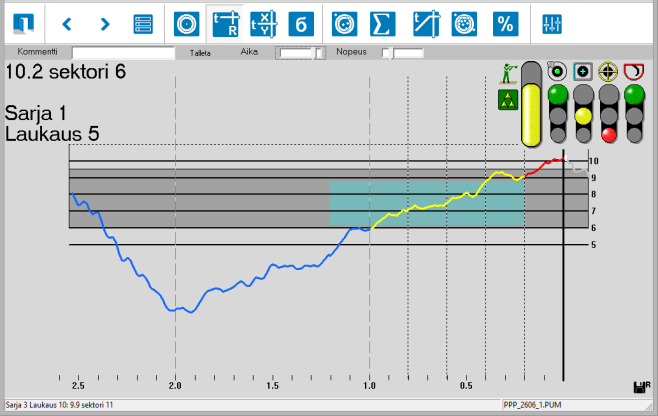

24 6.4.2 Laukauksen R(t)-näyttö R(t)-toistomuoto kuvaa osumapisteen etäisyyden maalitaulun keskipisteestä ajan funktiona (kuva 6.4). Kuva 6.4 R(t)-näyttö Näytön alareunassa näkyy aika sekunteina ja oikeassa reunassa pystyviiva ilmaisee liipaisuhetken. Osuman paikka näkyy valkoisena viivana. Vaakasuorista viivoista katkoviiva kuvaa tähtäystaulun keskipisteen paikan ja muut viivat tähtäystaulun osumarenkaita. Niiden numeroarvot näkyvät oikeassa reunassa. Tähtäyksen viimeinen sekunti, liipaisua edeltävä hetki ja jälkipito näytetään eri väreillä vastaavasti, kuin normaalissa taulunäytössä Laukauksen XY(t)-näyttö XY(t)- toistomuoto kuvaa osumapisteen etäisyyttä keskipisteestä ajan funktiona kuten R(t)-toistomuotokin. XY(t)-muodossa osumapisteen liike esitetään sekä vaaka- että pystysuorana liikkeenä (kuva 6.5). Näytön alareunassa näkyy aika sekunteina ja oikeassa reunassa pystyviiva ilmaisee liipaisuhetken. Vaakasuorista viivoista katkoviiva kuvaa tähtäystaulun keskipisteen paikan ja muut viivat tähtäystaulun osumarenkaita. Niiden numeroarvot näkyvät oikeassa reunassa. Vaakasuuntainen heilunta kuvataan "X" -merkinnällä ja pystysuuntainen heilunta "Y" -merkillä Laukausten toisto ja tulostus

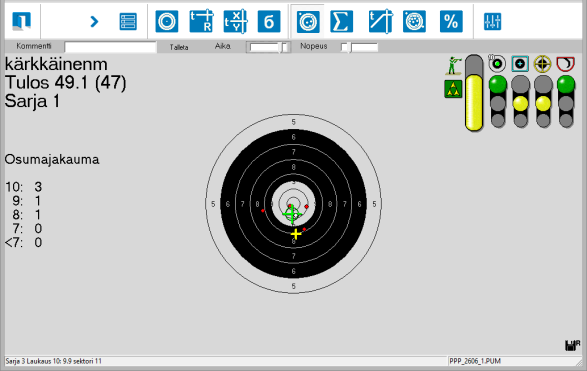

25 Kuva 6.5 XY(t)-näyttö Sarjan osumat Osumat-toistomuoto esittää sarjan osumat maalitaulussa (kuva 6.6). Kuva 6.6 Sarjan osumat Näytön vasemmassa reunassa esitetään sarjan tulos ja osumien jakauma Session trendi Ampujan kaikista laukauksista määritellään session trendi. Trendi (kuva 6.7) on ajan funktio, jossa esitetään ampujan aseen keskimääräinen suuntautuminen taululle 3 sekunnin aikana ennen liipaisua. Trendiä tutkimalla voidaan luokitella ampujan perustyyli: pitoampuja, optimoiva ampuja vai reaktioampuja. NOS4 Sovellus - Käyttäjän opas 25

26 Kuva 6.7 Session trendi Mikäli trendi on tasainen viiva, kyseessä on puhtaasti pitoampuja. Optimoivan ampujan trendissä käyrä yleensä nousee tasaisesti kohti kymppirengasta, mutta ihmisen reaktioajan rajallisuudesta johtuen kääntyy laskuun noin 0.2 sekuntia ennen liipaisua. Molemmissa tapauksissa ampujan pito- ja tähtäyskyvyn taso määrittelee kuinka lähellä kymppirengasta trendi käy. Trendi ei useinkaan ole esimerkkitapausten mukaisesti selkeä, joten ampujan perustyypin määrittäminen voi olla hankalaa. Trendin tarkkuus paranee laukausmäärän kasvaessa, perustyypin määrittämiseen vaaditaan yleensä kymmeniä laukauksia Session osumat ja ampumatyyli Sessio-toistomuoto esittää kaikki ammutut osumat maalitaulussa (kuva 6.8). Kuva 6.8 Ampumasession osumat ja ampumatyyli Näytön vasemmassa reunassa esitetään ampumasession kokonaistulos ja osumien jakauma. Näytön oikeassa ylänurkassa Laukausten toisto ja tulostus

27 näkyvät ampumasession pika-arvioinnin merkkivalot. Niiden alapuolella näytön oikeassa reunassa olevassa tyylipalkissa esitetään ampujan perustyyli seuraavasti: pitoampuja (si) optimoiva (vi) reaktioampuja (pu) 6.5 Tilastollinen laskenta NOS4-ohjelmisto laskee monenlaisia tilastollisia arvoja niin yksittäisille laukauksille kuin sarjoillekin. Jokaisesta laukauksesta lasketaan tunnusluvut kaikille kolmelle ammunnan peruselementille: pito, tähtäys ja liipaisukontrolli. Useimmat tunnusluvut lasketaan ns. tilastolliselta ajalta, joksi yleensä urheiluammunnassa valitaan kolme viimeistä sekuntia ja MIL-ammunnassa 1 sekunti ennen laukausta. Ohjelma laskee tunnusluvut mm. ampujan pidolle (hajonnat) sekä vaaka- että pystysuunnassa. Tähän liittyy läheisesti tärkeänä arvona ns. suhteellinen liipaisuluku, joka kuvaa tähtäyspisteen liikkeen suuruutta liipaisuhetkellä suhteessa varsinaisen pidon aikana tapahtuvaan liikkeeseen. Lisäksi ohjelma laskee, kuinka monta prosenttia valitusta tilastollisesta ajasta tähtäyspiste oli määrättyjen ns. tulosrajojen sisäpuolella. Tulosraja vastaa normaalia taulurengasta eli esim. tulosraja 9 vastaa taulurengasta 9. Tulosrajoja on kaksi, joista toinen on 'karkeampi' eli ulompi ja toinen 'hienompi' eli sisempi. Samalla ohjelma laskee myös pitoajan, joka on se aika laukaisuhetkestä taaksepäin, jona tähtäyspiste on yhtäjaksoisesti ollut pitorajan sisäpuolella. Tulosrajoihin ja pitorajaan perustuvat prosenttiarvot ja pitoajat lasketaan kolmen eri pisteen suhteen eli taulurenkaat ajatellaan piirretyiksi ko. pisteiden ympärille. Pisteitä ovat maalitaulun keskipiste, ampujan pitoalueen painopiste eli keskimääräinen tähtäyspiste sekä osumapiste (iskemäpiste). Taulun keskipisteen suhteen lasketut arvot vastaavat siten varsinaisia osumarenkaita. Ohjelma laskee myös yhtäjaksoisen pitoajan taululla (eli laitteen mittausalueella) ennen laukausta (Aika taululla) sekä kokonaispitoajan taululla ennen laukausta (Kokonaisaika). Kaikki lasketut arvot tulostuvat statistiikan laukaus- ja sarjakohtaisessa muodossa. Ns. pitolaatikko, jonka sivun pituudet ovat +/- vaaka- ja pystyhajonnat, piirretään tähtäyksen painopisteen ympärille. Viimeisen laukauksen tähtäyksen painopiste näkyy näytössä pienellä "+" merkillä ja koko sarjan laukauksien tähtäyksien painopisteiden painopiste keskikokoisella "+" merkillä. Varsinaisten iskemien painopiste piirretään "+" merkillä, jonka ympärille piirretään ympyrä. NOS4 Sovellus - Käyttäjän opas 27

28 Tulos Tulos kokonaisluvuilla laskettuna Kasan tulos Suhteellinen liipaisuluku 10.1 sektori 2 Tulos 17.3 (17) Sarja 1 Laukaus 2 (18.7) [1.52] Edellinen osuma (Punainen) Osumien painopiste Viimeisin laukaus (Valkoinen) Hajontalaatikko ja edellisen tähtäyksen painopiste Tähtäyksien painopisteiden painopiste Kuva 6.9 Näytön elementtejä Laukauksen tilastot Laukauksen tilastot on esitetty kuvassa Kuva 6.10 Laukauksen tilastot Yllä esitetyt tilastolliset arvot esitetään Laukauksen tilastot -näytössä seuraavasti. Aika taululla Yhtäjaksoinen pitoaika taululla ennen laukaisua. Kokonaisaika Kokonaispitoaika taululla koko tähtäyksen ajalta. Osuma COG Tähtäyksen painopiste (tulos ja sektori) kahdeksana laukausta edeltävänä sekuntina. Oikeanpuolimmaiset luvut vastaavat painopistettä viimeisenä sekuntina, seuraavat luvut toiseksi viimeisenä sekuntina jne. ennen laukausta. Hajonnat (x/y) Vaaka- ja pystyhajonta (pidon stabiilisuus). Oikeanpuolimmaiset luvut vastaavat hajontoja viimeiseltä, seuraavat luvut kahdelta viimeiseltä jne. sekunnilta ennen laukausta. Hajonnat lasketaan keskihajonnan kaavan mukaan siten, että yksikkönä on osumarenkaiden väli Laukausten toisto ja tulostus

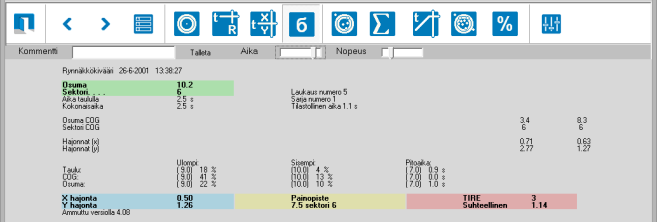

29 Taulu COG Osuma X-hajonta Y-hajonta Tilastollisen ajan prosenttiosuus, jona tähtäyspiste (aseen kaliiperilla korjattuna) on ollut annettujen tulosrajojen (tulosrajat suluissa) sisäpuolella, sekä pitoaika (pitoraja suluissa). Kaikki arvot on laskettu taulun keskipisteen suhteen. Kuten edellinen, mutta tähtäyksen (eli pitoalueen) painopisteen suhteen laskettuna. Kuten edellinen, mutta varsinaisen osumapisteen suhteen laskettuna. Vaakahajonta tilastolliselta ajalta. Pystyhajonta tilastolliselta ajalta. Painopiste Tähtäyksen painopiste (kaliiperilla korjattuna) tilastolliselta ajalta. TIRE Liipaisun hyvyyttä kuvaava numero, joka määritellään liipaisun ajoituksen ja reagoinnin (timing and reaction) perusteella. Parhaiten ajoitettu liipaisu antaa luvun 3 ja huonoin antaa luvun 1. TIRE ei kuvaa yksittäistä liipaisua kovin erityisen hyvin, useiden liipaisujen keskiarvona kylläkin. Suhteellinen liipaisuluku Kuvaa liipaisun puhtautta. Mitä pienempi luku on, sitä pienempi on tähtäyspisteen liike liipaisuhetkellä suhteessa keskimääräiseen liikkeeseen ennen liipaisua. Sinänsä hyvin ajoitettu liipaisukin voidaan vielä pilata nykäisyllä. Tällöin TIRE voi olla hyvä, mutta suhteellinen liipaisuluku paljastaa virheen yleensä hyvin Sarjan tilastot Sarjan tilastot on esitetty kuvassa Kuva 6.11 Sarjan tilastot Sarjan tilastot käsittävät ylhäältä alaspäin Tulos COG Sarjan tulos ja suluissa tulos kokonaislukuina Sarjan tulos painopisteen mukaan laskettuna (kasan tulos), tuloksen ja kasan tuloksen erotus prosentteina sekä kasan läpimitta millimetreinä (Toisistaan NOS4 Sovellus - Käyttäjän opas 29

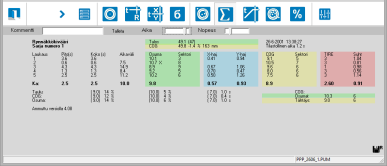

30 kauimpana olevien osumien välinen etäisyys osumien ulkolaidoista mitattuna). Tilastolliset arvot sarjan kullekin yksittäiselle laukaukselle ja näiden keskiarvot on esitetty sarakkeittain: Laukaus Pito Koko Aikaväli Osuma Sektori X-haj Y-haj RTV COG Sektori Tilastolliset rajat ja pitoajat: Taulu COG Osuma laukauksen numero pitoaika taululla kokonaisaika taululla laukauksen ja edellisen laukauksen välinen aika laukauksen tulos osuman sektori vaakasuuntainen hajonta pystysuuntainen hajonta suhteellinen liipaisuluku kaliberikorjattu tulos painopisteen mukaan laskettuna laukauksen tähtäyksen painopisteen sektori Tähtäyksen suhteellinen osuus ulomman ja sisemmän pitorajan sisällä prosentteina sekä pitorajan sisällä oloaika sekunteina maalitaulun mukaan laskettuna Tähtäyksen suhteellinen osuus ulomman ja sisemmän pitorajan sisällä prosentteina sekä pitorajan sisällä oloaika sekunteina tähtäyksen painopisteen mukaan laskettuna Tähtäyksen suhteellinen osuus ulomman ja sisemmän pitorajan sisällä prosentteina sekä pitorajan sisällä oloaika sekunteina osumien painopisteen mukaan laskettuna Lisäksi on määritetty painopisteet osumien ja tähtäyksen mukaan: Osumat sarjan osumien painopisteen osuma ja sektori Tähtäys sarjan tähtäysten painopisteen osuma ja sektori Session tilastot Session tilastot on esitetty kuvassa Kuva 6.12 Session yhteenveto (kolmitasoinen näkymä) Laukausten toisto ja tulostus

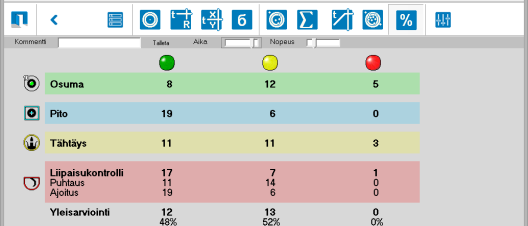

31 Session yhteenvedossa näkyvät kunkin eri ammunnan osatekijän arviointien esiintymismäärät pika-analyysissa. Koska liipaisukontrolli on erittäin tärkeä osatekijä, esitetään siitä lisäksi tarkennettu analyysi, joka sisältää liipaisun puhtauden ja ajoituksen arvioinnin. 6.6 Tulostus Kirjoitintuki mahdollistaa ammuttujen laukausten tulostamisen paperille. Moninaiset liikerata-, sarja- ja tilastotulostukset paperille tallennettuina mahdollistavat ammuntatuloksissa tapahtuvan kehityksen seuraamisen pitemmällä aikajaksolla ja ns. harjoittelupäiväkirjan ylläpidon. Vastaavasti useamman ampujan harjoitteluryhmässä kukin saa nopeasti oman kirjallisen palautteensa ammunnan päätyttyä. Eri tulostusmuotoja käyttämällä kirjoitintuki mahdollistaa ammuttujen laukausten tulkitsemisen nopeasti suoraan paperilta ilman tietokonetta Tulostettavien laukausten valinnat Tulostettavat laukaukset valitaan valintaikkunassa: [Päävalikko] Tiedosto > Tulosta. Avautuvan ikkunan ampujalistasta valitaan ensin haluttu ampuja, jolloin ko. ampujan laukaukset päivittyvät laukauslistaan. Sen jälkeen laukauslistasta valitaan tulostettavat laukaukset tai sarjat. Laukauksia (sarjoja) voidaan valita useampia samalla kertaa, jolloin tulostetaan valitut laukaukset automaattisesti, sivu kerrallaan. Valitse-valikosta valitaan halutaanko tulostaa yksittäisiä laukauksia, sarjoja vai koko sessio. Laukaus/sarja-valinnat päivittyvät välittömästi laukauslistaan. Kaikki-painikkeesta voidaan valita ampujan kaikki laukaukset, ja vastaavasti Nollaa-painikkeella mitätöidä valitut Tulostussivun asetukset Sivu-painikkeesta avataan ikkuna (Kuvat 6.2 ja 6.13), jolla määritellään tulostettavaan sivuun liittyvät asiat. Kuva 6.13 Tulostussivun asetukset NOS4 Sovellus - Käyttäjän opas 31

32 Laukaus voidaan tulostaa toiston tavoin kolmessa muodossa: XY, R(t) ja XY(t). Tulostusmuoto määritellään valitsemalla yksi tai useampia kohtia Tulostusmuodot-ryhmästä. Mikäli valitaan useampia tulostusmuotoja, nämä tulostuvat erikseen peräkkäisille sivuille. Valitut tilastotulostukset sijoitetaan XY-tulostuksen kanssa samalle sivulle sekä laukaus- että sarjatulostuksessa. Sarjan laukaukset ja sarjan tilastot muodostaa varsin selkeän perusraportin ammutusta sarjasta. Muita tulostettavaan sivuun liittyviä asioita määritellään Tulostaryhmässä. Valinnaisia tulostuksia ovat käytetyn ohjelman version ja kilpailun nimen tulostus. Maalitaulun musta alue voidaan haluttaessa jättää valkoiseksi paperilla ja tulostaa pelkät osumarenkaat. Jos käytössä on väritulostin, niin Värit asetetaan päälle. Vastaavasti, jos käytössä on mustavalkotulostin, niin värit asetetaan pois päältä. Pienimmän tulostettavan osumarenkaan arvo valitaan Taulu - ryhmässä kohdassa Ensimmäinen osuma. Mikäli Älykkäät laukausrenkaat on valittuna, maalitaulu tulostetaan siten, että osumat täyttävät tulostustilan mahdollisimman tehokkaasti. 6.7 Pika-arviointi Laukauksen jälkeen ohjelmisto laskee pika-arvioinnin, jos se on sallittu asetuksissa. Pika-arviointi voidaan laskea kolmella eri vaikeusasteella: aloittelevalle ampujalle, tarkk ampujalle tai ekspertille. Lisäksi laskennassa otetaan huomioon ampuma-asento: pystystä, polvelta tai makuulta. Valitut pika-arvioinnin asetukset näytetään kahdella merkkivalojen vieressä olevalla ikonilla. Pika-arviointi esitetään ampujan näytön oikeassa ylänurkassa merkkivaloilla (vrt. liikennevalot), joissa ylin vihreä valo ilmaisee hyvää suoritusta arvioitavassa tuloksen tekijässä. Alin punainen valo ilmaisee heikompaa suoritusta. Niiden välissä olevat keltaiset tai moniväriset valot ilmaisevat väliarvot ja vasemmanpuoleisin pystypalkki ilmaisee kokonaisarvion. Arvioitavia tekijöitä ovat: Osumatulos Pito Tähtäys Liipaisukontrolli Kuva 6.14 Pika-analyysin kolmitasoiset (oletus) ja viisitasoiset merkkivalot Laukausten toisto ja tulostus

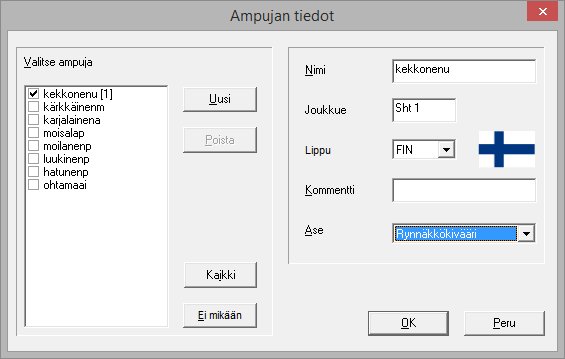

33 7. Ampujien asetukset Ampujan tiedot -ikkunassa valitaan yhdelle tai useammalle ampujalle kuuluvia asetuksia. Avaa Ampujan asetusikkuna päävalikosta valinnalla: Asetukset Ampuja... tai painamalla Ampuja -painiketta työkalupalkista. Kuva 7.1 Ampujakohtaiset asetukset Asetusnäytön vasemmassa laidassa on lista ampujista. Ne ampujat, joihin valintojen halutaan kohdistuvan, on valittava listasta. Valitse Kaikki-painikkeella kaikki ampujat ja poista kaikki valinnat valitsemalla Ei mikään. Voit milloin tahansa luoda uuden ampujaikkunan lisää. Valitse Uusipainike, jolloin ohjelma ehdottaa Ampujan nimi -kenttään uuttaa ampujaa oletusnimellä Ampuja x, jossa x on ampujan numero. Voit muuttaa ampujan tiedot haluamaksesi. Vastaavasti voit Poistapainikkeesta poistaa ampujalistasta viimeisimmän ampujan, mikäli ampujalla ei ole laukauksia ammuttuina. Ampujan tiedot käsittävät ampujan nimen, joukkueen ja lipun. Jokaiselle ampujalle voidaan antaa nimi, seuraa, yksikköä tai kansallisuutta kuvaava joukkue ja lippu. Nimi asetetaan vain yhdelle valitulle ampujalle kerrallaan, joukkue ja lippu voidaan asettaa kerralla useammalle ampujalle. Nimi ja joukkue syötetään tekstikenttiin näppäimistöltä, lippu tulee valita valikosta avautuvasta listasta. Kommentti-kenttään kirjoitetaan tarvittaessa kommentti, jonka halutaan tulostuvan näytössä. Kommentti voi olla ampujakohtainen tai kaikille yhteinen valittujen ampujien määrästä riippuen. Valitun ampujan radalle asetetaan listasta ase, jonka mukaan näytön maalitaulun koko ja muoto määräytyvät. Noptelin määrittelemien aseiden tiedot luetaan asetiedostosta NOS.GUN. Lisäksi voi olla myös käyttäjän määrittelemiä aseita, jotka on talletettu tiedostoon NOS4 Sovellus - Käyttäjän opas 33

34 CUSTOM.GUN. Nämä aseet määritellään erillisellä ase- ja taulueditorilla (Gun & Target Editor - GunEdit.exe). Kaikki ampujien asetukset -ikkunan valinnat on varmistettava OK-painikkeella. 7.1 Näytön asetukset Näytön asetukset (Päävalikko: Asetukset > Ampujaikkuna) sisältää joukon valintoja, jotka vaikuttavat ampujan ikkunaan. Joitakin valintoja ei voida toteuttaa kaikissa näyttömuodoissa. Laukauksen toiston asetuksista avataan ikkuna, jossa on vastaavat valinnat Automaattitoistolle ja Laukauksen toiston eri toistomuodoille Ampujien asetukset Kuva 1.2 Näytön valinnat Liikerata-ryhmä määrittelee, kuinka tähtäyksen liikerata esitetään näytöllä. Laukausta toistettaessa liikerata voidaan piirtää jatkuvana viivana, näytteiden mukaisina pisteinä tai liikkuvana täplänä. Jos piirretään viivaa, tähtäyskäyrän loppua voidaan häivyttää, jotta vältyttäisiin näytön täyttymiseltä piirretystä radasta. Osumat-ryhmässä valitaan, kuinka ampujan aikaisemmat laukaukset näytetään. Sarjan osumat näyttää vain meneillään olevan sarjan osumat taulussa. Valitsemalla Kaikki osumat saadaan ampujan kaikki aikaisemmat osumat näyttöön. Kolmas vaihtoehto on Vain viimeinen, jolloin näyttöön ei tule aikaisempia osumia lainkaan. Maalitaulu-valinnoissa päätetään piirretäänkö Kohdistusalue ja Sisäkymppi - renkaita. Sekä sarjan ja laukauksen numero että osuman tulos ja sektori ovat oletusvalintoja. Ampujan tulos voidaan esittää joko Kokonaistuloksena tai Sarjan tuloksena. Nämä numeeriset tiedot ovat ikkunan vasemmassa yläkulmassa. Niiden alapuolella voidaan esittää Suhteellinen liipaisuluku (RTV). Painopisteet (COG) -ryhmä sisältää tilastollisia tietoja laukauksesta ja sarjasta. Varsinaiset painopisteet voidaan valita piirrettäväksi sarjan osumille, sarjan liikeradalle ja laukauksen liikeradalle. Laukauksen liikeradan painopisteen ympärille voidaan piirtää Pitolaatikko. Kasan tulos esitetään muiden tulostietojen joukossa ikkunan vasemmassa laidassa. Muita valintoja ovat ampujan Lippu, ja toistomuodoissa Toistoaika. Ilman Täytä osumat -valintaa osumat piirretään pelkkinä renkaina.

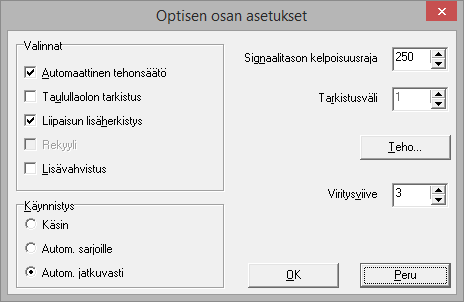

35 8. Asetukset 8.1 Optinen osa Optisen osan liittyvät asetukset ja säädöt asetetaan Optisen osan asetukset -ikkunassa, joka avataan päävalikosta Asetukset. Tehorajojen ja käynnistysautomatiikan valintojen avulla pyritään järjestelmän käyttö tekemään mahdollisimman yksinkertaiseksi. Kun käytetylle ammuntamuodolle (laukausrytmi, etäisyys) sopivat asetukset on kerran tehty, ei niitä yleensä enää tarvitse muuttaa. Kuva 8.1 Optisen osan asetukset Optisen lähettimen automaattinen tehon säätö sallitaan kohdasta Automaattinen tehonsäätö. Taulullaolon tarkistus alkaa viritysviiveen jälkeen, ja tällöin optinen osa kytketään päälle ja tarkistetaan, osoittaako optinen osa taululle (eli pienin hyväksytty signaalitaso ylitetään). Joillakin optisilla osilla liipaisun lisäherkistys on valittavissa päälle/pois. Valinta on harmaa, mikäli laitteesi ei tue tätä ominaisuutta. Rekyyli asetetaan päälle, jos aseeseen on lisätty optionaalinen paineilmarekyylilaitteisto tai ammutaan kovilla yhtä aikaa. Tällöin laukaisuntunnistusta aikaistetaan hieman, jotta aseen heilahtaminen ei haittaa osumapisteen mittausta. Tarkistusväli ilmoittaa kuinka usein laite tarkistaa onko taululle tähtääminen jo aloitettu. Jatkuva mittaus alkaa heti, kun taulullaolo havaitaan. Virrankulutuksen pienentämiseksi tarkistusväli kannattaa valita niin suureksi kuin kulloinkin käytössä oleva ammuntatyyli sallii. Optisen osan automaattinen käynnistyslogiikka Käynnistys laukauksen jälkeen valitaan kolmesta mahdollisuudesta: NOS4 Sovellus - Käyttäjän opas 35

36 Ei käynnistetä automaattisesti Käsikäynnistys. Käynnistetään sarjan laukausten välillä, mutta ei sarjan viimeisen laukauksen jälkeen Autom. sarjoille. Käynnistetään aina laukauksen jälkeen Autom. jatkuvasti. Viritysviive - Kun automaattinen käynnistysmuoto on valittuna, niin viritysviive ilmaisee sen laukauksen jälkeisen ajan, jona optinen osa on täysin passiivinen. Tällöin viritysäänet yms. eivät aiheuta uutta laukausta eikä virtaa kulu hukkaan. Virrankulutuksen pienentämiseksi viritysviive kannattaa valita niin suureksi kuin kulloinkin käytössä oleva ammuntatyyli sallii Signaalitasot Optisessa osassa on mittauskanavat, joiden signaalitaso vaihtelee välillä Tehonsäädön avulla signaalitaso pyritään ohjaamaan alueelle (kuva 1.2). Nämä ovat ohjelmiston oletusarvoja, jotka voidaan tarvittaessa muuttaa (kts. kohta 16.5). Mittauksen tarkkuus paranee suuremmilla signaalitasoilla, mutta toisaalta tasojen on oltava alle 4095, joten on hyvä jättää pelivaraa satunnaista vaihtelua varten Asetukset Haluttu signaalitaso Kuva 8.2 Keskimääräinen signaalin taso 0 Keskimääräisen signaalitason maksimiraja Keskimääräisen signaalitason minimimiraja Pienin hyväksyttävä signaalitaso Signaalitaso, lähetinteho nähdään ampujaikkunasta kohdistusmuodossa tai diagnostiikkanäytöstä. Yleensä jos keskimääräinen signaalitaso on alle 500, niin optisen osan lisävahvistus kannattaa kytkeä päälle. Toisaalta, jos signaalitaso on hyvä vaikka lähetintehon asetusarvo on maksimi 15 (kts. diagnostiikkanäytön sarake LED Pwr ), niin lisävahvistus kannattaa yleensä ottaa pois päältä. Erittäin tärkeä raja-arvo on pienin hyväksyttävä signaalitaso. Koska laitteiston toiminta perustuu heijastukseen on huomattava, että esim. pöydän pinnasta tai katosta mahdollisesti tulevat heijastukset voivat aiheuttaa virheellisen laukauksen esim. viritettäessä asetta. Vastaanottimen Signaalitason kelpoisuusraja asetetaan siten, että lähialueen heijastukset saadaan eliminoitua. Näin vältetään vahingossa tapahtuvat harhalaukaukset.

37 8.1.2 Tehonsäätö Optisen osan lähettimen tehonsäädön ja signaalitason asetusikkuna avautuu päävalikosta seuraavasti: Asetukset Optinen osa... Teho Kuva 8.3 Tehonsäädön ja signaalitason asetukset Optisen osan infrapunavalolähettimen tehoa voidaan vaihdella välillä Tehonsäätöä voidaan rajoittaa asettamalla sille minimi ja/tai maksimiraja Tehonsäätörajat. Tehonsäädölle voidaan lisäksi määrittää Kiinteä vakioteho jota käytetään, jos tehonsäätöautomatiikka on estetty. Osa lähettimen valotehosta heijastuu tauluheijastimesta takaisin optisen osan vastaanottimeen. Signaalin tasorajat kentissä Min ja Maks, määrittävät vastaanottimen signaalitason (keskiarvon) tavoitearvot. 8.2 Yleiset asetukset Ohjelmiston käyttöön liittyviä yleisiä asetuksia on Asetukset-valikon Yleiset-näytössä (kuva 8.1). Kuva 8.4 Yleiset asetukset Tässä ikkunassa asetetaan ohjelman toimintaan yleisesti vaikuttavia sekalaisia parametreja ja harjoitteen tietoja. Valinnat-ryhmän asetukset ovat: NOS4 Sovellus - Käyttäjän opas 37

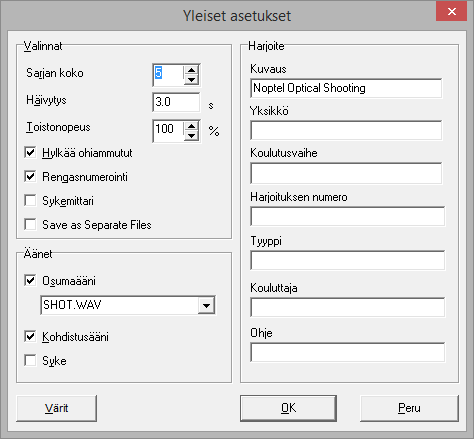

38 Sarjan koko - Sarjan muodostavien laukausten maksimimääräksi voidaan asettaa 20. Oletuksena sarja muodostuu viidestä laukauksesta. Häivytys - määrittelee ajan, jonka jälkeen viiva- tai pistemuotoista tähtäysliikettä aletaan häivyttää tähtäyskäyrän alusta. Toistonopeus - määrittelee kuinka nopeasti ohjelmisto toistaa laukauksen. Nopeus voidaan valita väliltä % siten, että oletusarvo 100 % on normaalinopeus. Hylkää ohiammutut - Normaalisti ohjelma hylkää laukauksen, mikäli laukaushetken signaalitaso on asetettua kelpoisuusarvoa pienempi eli optinen osa ei osoita maalitaululle. Mikäli Hylkää ohiammutut on valittu, ohjelma hylkää myös laukaukset, joilla on riittävästi signaalia, mutta eivät osu maalitauluun. Muutoin ohilaukauksen tulokseksi kirjataan 0.0. Rengasnumerointi - Osumarenkaiden arvot näkyvät näytössä, mikäli ikkunan koko on riittävän suuri numeroiden piirtämiselle. Sykemittari - ST-2000 Sport, Sport II and PistorTrainer laitteisiin on mahdollista liittää lisävarusteena sydämen sykkeenmittaus sensori (Heart Rate Sensor-HRS). Tällöin voit Polar Electron lähetinvyötä käyttämällä nähdä ja tallentaa sykkeen ampumasuorituksen ajalta. Harjoite (ryhmä) - Tulosraportteja varten voidaan ammunnan harjoittelulaitteistolla käydylle kilpailulle tai harjoitukselle antaa nimi jne. Osumaääni - antaa hyväksytystä laukauksesta lyhyen äänimerkin. Mikäli käytössäsi on äänikortti, voit myös simuloida laukausäänen WAV-tiedostosta. Ohjelmiston mukana toimitetaan esimerkkitiedosto SHOT.WAV, mutta voit korvata sen haluamallasi WAV-muotoisella tiedostolla. Kohdistusääni - Kun kohdistavan ampujan näyttö on aktiivinen, tietokone antaa jatkuvan äänimerkin ampujan tähtäyspisteen ollessa mittausalueella. Kun tähtäyspiste siirtyy maalitaulun alueelle, äänenkorkeus nousee. Syke - Mikäli käytössä on sykkeenmittaussensori, tietokone antaa äänimerkin havaituille sydämenlyönneille, kun valinta on kytkettynä. Värit -painikkeella avataan ikkuna, jossa voidaan muuttaa ampuja- ja toistoikkunan XY-, R(t)-, XY(t)- ja trendinäyttöjen värejä ja viivanleveyksiä. 8.3 Tilastojen laskenta NOS4-ohjelmisto laskee moninaisia tilastollisia arvoja niin yksittäiselle laukaukselle kuin sarjallekin. Jokaisesta laukauksesta lasketaan Asetukset

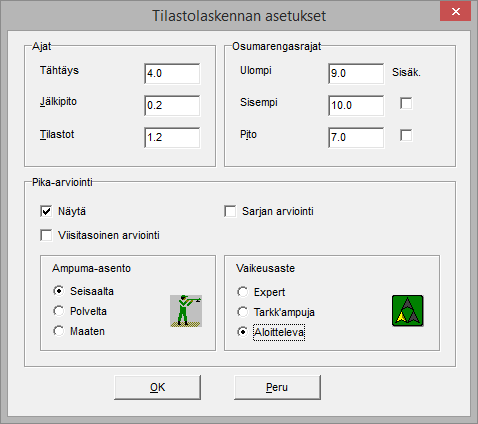

39 tunnusluvut kaikille kolmelle ammunnan peruselementille: pidolle, tähtäykselle ja liipaisulle. Useimmat tunnusluvut lasketaan ns. tilastolliselta ajalta, joksi yleensä valitaan sport-ammunnassa kolme viimeistä sekuntia ennen laukausta ja MIL-ammunnassa 1 sekunti ennen laukausta. Tilastolaskentaan liittyviä asetuksia on Asetukset Tilastolaskenta -näytössä (kuva 8.2). Kuva 8.5 Tilastolaskennan ja pika-arvioinnin asetukset Tilastolaskennan asetuksia Ajat -ryhmän asetukset: Laskenta-ajoista voidaan määrätä ohjelman laukauksesta tallettama tähtäysaika ja ns. jälkipitoaika sekä tilastolliseen laskentaan käytettävä aika. Laskenta-ajat sekunteina syötetään numeroina syöttökenttiin. Tähtäys-asetus määrittelee tiedostoon talletettavan tähtäysajan (oletus 4.2 s). Aika on samalla myös tiedostosta toiston maksimiaika. Välittömästi muistista toistettava laukaus voidaan toistaa pitemmältäkin ajalta. Jälkipito-asetus määrittelee tiedostoon talletettavan liipaisun tunnistuksen jälkeisen ajan (oletus 0.2 s). Tiedostoon talletetaan siis tähtäys- ja jälkipitoajan summa 4.3 s. Tilastot-asetus on aika, jonka suhteen laukauksen tilastollinen laskenta (12.5) suoritetaan (oletus 1 s). Osumarengasrajat-ryhmän asetukset: NOS4 ohjelma laskee, kuinka monta prosenttia valitusta tilastollisesta ajasta tähtäyspiste oli määrättyjen ns. tulosrajojen sisäpuolella. Tulosraja vastaa normaalia taulurengasta eli esim. tulosraja 9 vastaa taulurengasta 9. Tulosrajoja on kaksi, joista toinen on 'karkeampi' eli Ulompi ja toinen 'hienompi' eli Sisempi. Samalla ohjelma laskee myös Pitoajan, joka on se aika laukaisuhetkestä taaksepäin, jona tähtäyspiste on yhtäjaksoisesti ollut pitorajan sisäpuolella. Osumarengasrajat vaikuttavat laukauksen ja sarjan statistiikkaikkunoiden lukemiin. Sisemmälle renkaalle ja pitorenkaalle voidaan NOS4 Sovellus - Käyttäjän opas 39

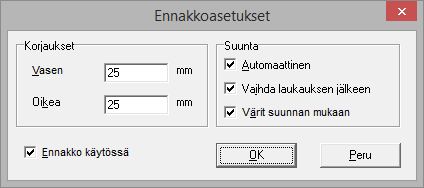

40 valita rajaksi myös Sisäkymppirengas. Pika-arviointi -ryhmän asetukset: Näytä pika-arvionti -valinta tuo pika-arvioinnin merkkivalot näkyviin ampujanäytön oikeaan ylänurkkaan. Arviointi on oletuksena kolmitasoinen, mutta tarkemman arvioinnin saa asettamalla Viisitasoinen arviointi päälle. Sarja arviointi -asetus tuo lisäksi sarjan jokaisen laukauksen merkkivalot näkyviin näytön oikeaan reunaan. Pika-arviointiin vaikuttavat lisäksi Ampuma-asento ja Vaikeusaste -asetukset. 8.4 Ennakko Liikkuvaan maaliin ampuminen vaatii eräitä asetuksia ohjelmistossa. Tarvittava ennakko asetetaan Asetukset Lisää Ennakko - ikkunassa. Aluksi ennakko tulee kytkeä päälle Ennakko käytössä - valinnasta. Ennakon merkkinä ampujaikkunan vasemmassa alakulmassa on puna/sininen nuoli. Nuolessa oleva kirkkaampi punainen tai sininen piste osoittaa maalin liikkeen suunnan. Kuva 8.6 Ennakon asetukset Automaattinen - Ohjelmisto päättelee ampujan tähtäyksestä kumpaan suuntaan maali liikkuu. Ohjelmisto olettaa ampujan tähtäyksen tulevan maalitaululle liikesuuntaan nähden takaapäin. Vaihda laukauksen jälkeen - Liikkeen suunta vaihtuu aina laukauksen jälkeen. Valinta voi olla tarpeen nopeilla juoksuilla lajeissa, joissa vastakkaisien suuntien ennakot sattuvat samalle alueelle, jolloin automaattinen suunnanvalinta ei pysty päättelemään kumpaan suuntaan ampuja tähtää. Värit suunnan mukaan - Tällöin osumat oikealta vasemmalle liikkuvaan maaliin piirretään sinisinä ja osumat vasemmalta oikealle liikkuvaan punaisina. Ennakon suunta voidaan tarvittaessa vaihtaa näpäyttämällä ampujaikkunan vasemmassa alakulmassa näkyvää suuntaikonia Asetukset

41 9. Laukaus- ja asetustiedostot Ohjelmisto käyttää tietokoneen kovalevyä ja käyttäjän omaa Application Data -kansiota laukaus- ja asetustiedostojen talletukseen esim. (eng.): <levy>:\documents and Settings\<nimi>\Application Data\Noptel\NOS4 Laukaustiedostojen laajennin on *.PUM. Ne nimetään automaattisesti juoksevalla numeroinnilla NOS4 00.PUM, NOS4 01.PUM, jne. Käyttäjä voi halutessaan nimetä laukaustiedoston myös toisin. Asetustiedostoja ovat sekä oletusasetustiedosto NOS.NSF, joka ladataan ohjelmistoa käynnistettäessä, että käyttäjän nimeämät NSFtarkentimella varustetut tiedostot, joita käyttäjä voi ladata joko komentorivillä ohjelmaa käynnistettäessä tai Tiedosto-valikosta. Kaikki tiedostotoiminnot avaavat tiedostoikkunan (kuva 9.1), jossa tapahtuvat lataukset ja talletukset. Kuva 9.1 Tiedostoikkuna Haluttu hakemisto ja tiedosto valitaan joko hiirellä tai TAB- ja nuolinäppäimillä. Avaa vahvistaa halutun toiminnon ja sulkee ikkunan, Peru sulkee ikkunan ilman toimintoja. 9.1 Laukaustiedostot Uusi luo ja aloittaa uuden laukaustiedoston. Aikaisemmin ammuttuja laukauksia voidaan tarkastella lataamalla laukaukset sisältävä tiedosto. Avaa lukee laukaustiedot valitusta laukaustiedostosta. Talleta nimellä määrittelee laukaustiedostolle uuden nimen. Alkuperäisellä nimellä oleva tiedosto jää ennalleen, vaikka laukaustiedostoon edelleen ammutaan. Laukaustiedostoihin liittyvät lisätoiminnot saadaan Tiedosto Laukaukset -valikosta. NOS4 Sovellus - Käyttäjän opas 41

42 Käytössä olevasta laukaustiedostosta voidaan valita yksittäisen ampujan laukaukset ja tallettaa ne uuteen laukaustiedostoon. Ampujan alkuperäisestä numerosta huolimatta uuden tiedoston laukausten ampujanumeroksi asetetaan yksi. Valitsemalla Talleta valitut avautuu ikkuna, josta valitaan ampuja, jonka laukaukset halutaan tallettaa. Painamalla Talleta-painiketta avataan tiedostoikkuna, johon haluttu laukaustiedoston nimi annetaan. Lisäksi, käynnissä olevaan harjoitussessioon voidaan liittää uusia laukaustiedostoja Liitä - komennolla. Kuva 9.2 Shot file converter Laukaustiedostot voidaan muuntaa tekstitiedostoiksi jälkikäteen Shot File Converter -ohjelmalla. Kaikkien muistissa olevien laukausten tilastotiedot voidaan siirtää (ASCII) tekstitiedostoon valitsemalla Lähetä statistiikka tai XML-muotoiseen tiedostoon valitsemalla Tallenna XML muodossa -komento. Tekstitiedoston (ASCII) nimenä on senhetkisen laukaustiedoston nimi.sta-tarkentimella. Sarjatilastot talletetaan saman nimiseen tiedostoon SER-tarkentimella erotettuna. Ohjelma pitää muistissa neljän viimeiseksi käsitellyn laukaus-tiedoston nimet. Ko. tiedostot on lueteltu Laukaukset-valikon viimeisinä valintoina, ja voidaan nopeasti palauttaa valitsemalla tiedoston nimi valikosta. 9.2 Asetustiedostot Näytön valikkoihin liittyvät asetukset voidaan tallettaa tiedostoon, jolloin ohjelmaa seuraavan kerran käytettäessä asetukset saadaan helposti palautettua. Asetukset voidaan tallettaa oletustiedostoon NOS.NSF tai johonkin käyttäjän nimeämään tiedostoon. Asetustiedoston tarkennin on *.NSF. Mikäli ohjelma löytää käynnistettäessä hakemistosta NOS.NSF-tiedoston, sen asetukset tulevat voimaan. Näyttöasetusten tallettaminen tapahtuu valitsemalla päävalikosta Tiedosto > Asetukset. Asetukset tallennetaan oletustiedostoon valitsemalla alivalikosta Talleta. Mikäli asetukset halutaan tallettaa käyttäjän nimeämään tiedostoon, valitaan Talleta nimellä. Tiedostoon talletetut asetukset voidaan palauttaa valitsemalla päävalikosta Tiedosto > Asetukset > Avaa. Tiedostonhallintaikkunaan saadaan kaikki tiedostot, joissa on *.NSF-laajennin Laukaus- ja asetustiedostot

43 10. Monen käyttäjän järjestelmät 10.1 Järjestelmän laajentaminen Järjestelmää voidaan laajentaa USB-muuntimien tai sarjakortin avulla, joita on saatavilla 4 ja 8 käyttäjälle. USB-muunnin kytketään tietokoneen USB-porttiin, jolloin monta ampujaa voi ampua samanaikaisesti samalla tietokoneella. Kuvassa 10.1 on esitetty järjestelmä, jota on laajennettu 4-paikkaisella USB-muuntimella. USB-muuntimen laiteohjaimet on asennettava ennen sovellusohjelman käynnistystä. Optiset osat Tähtäystaulu Tietokone USB-HUB Kuva 10.1 Esimerkki 4 ampujan järjestelmästä 10.2 Ratojen valinta Monen käyttäjän järjestelmissä jokaisella ampujalla on oma ampujaikkunansa. Tilanteessa, jossa ampujia on enemmän kuin optisia osia (vrt. ratoja/sarjaportteja), tarvitaan rata-asetuksia. Radat ampujille valitaan päävalikon komennolla: Asetukset Radat. Näytöllä valitaan kullekin ampujalle rata. Jos kaikilla ampujilla on optinen osa käytettävissä, niin tätä näyttöä ei tarvita. Valitse ampujalle rata osoittamalla ensin ko. ampuja Ampujat -listasta, ja sen jälkeen haluttu rata (COMx) Radat-listasta. Painamalla Oletus tai Mitätöi -painikkeita, voit palauttaa ratojen oletusasetukset tai poistaa kaikki rata-asetukset. Näytä-painikkeella näyttöön järjestetään vain ne ampujat, joilla on oma rata. NOS4 Sovellus - Käyttäjän opas 43

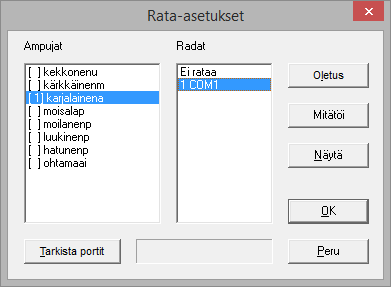

44 Kuva 1.3 Radan valinta Käynnistyksen yhteydessä ohjelmisto tutkii kaikki koneesta löytyvät sarjaportit (COM-portit) ja antaa jokaiselle löytyvälle optiselle osalle oman radan automaattisesti. Tarvittaessa voidaan etsiä järjestelmään asennetut optiset osa painamalla Tarkista portit -painiketta. Tämä toiminto mahdollistaa uusien optisten osien kytkemisen ohjelman käynnistyksen jälkeen Ampujanäyttöjen järjestely Kuvaruudulla olevia näyttöjä voidaan haluttaessa siirtää ja niiden kokoa muuttaa, jolloin yksittäisiä ikkunoita saadaan yksityiskohtaiseen tarkasteluun. Kuvaruudun näyttöjen nopeaa järjestämistä varten ohjelmistossa on joukko valintoja ja pikanäppäimiä. Valinnat saadaan päävalikon Ikkuna-valikosta. Kaikki (pikavalinta Ctrl-A), Kaskaadi ja Järjestä -komennot järjestävät joko ampujanäytöt tai kaikki kuvaruudulla olevat ikkunat siististi kuvaruudulle. Aktiiviset radat (Ctrl-B) toimii vastaavasti, mutta jättää kuvaruudulle vain ampujat, joille on valittu rata. Komennolla Tilannekuva kopioidaan aktiivisen ampujan näyttö leikepöydälle. Monen käyttäjän järjestelmissä on tarpeen ryhmitellä ampujia näyttöä varten, koska ampujia voi olla enemmän, kuin optisia osia ja ratoja. Ryhmittely tapahtuu valitsemalla päävalikossa: Ikkuna Ryhmän koko. Tämän jälkeen valitaan avautuvasta listasta haluttu ryhmäkoko, joka voi olla 2, 4, 8 tai 16 ampujaa. Seuraava (Ctrl-N) ja Edellinen (Ctrl-P) kierrättävät ampujanäyttöjä kuvaruudulla, jos kaikkia ampujia ei haluta kerralla kuvaruudulle Yhteiskohdistus Kun useita ratoja on yhtäaikaisessa käytössä, kaikkien ampujien kohdistaminen yllämainituilla tavoilla vaatii yksitellen suoritettuna aikaa ja tietokoneoperointia. Yksinkertaisempi tapa on käyttää kaikkien Monen käyttäjän järjestelmät

45 ampujien yhteiskohdistusta. Tällöin ampujat ampuvat halutun määrän kohdistuslaukauksia, minkä jälkeen valitaan Ammunta -valikosta Kohdista kaikki -komento. Ohjelmisto kohdistaa kaikki ampujat viimeisimmän sarjan osumien painopisteisiin. Mikäli jonkun ampujan kohdistus ei onnistu, niin siitä tulee huomautus Suuret ampujaryhmät Kahdeksan ampujan radalla voi samalla ohjelmiston käynnistyksellä ampua useampia, jopa 64 ampujaa. Ratoja voi olla käytössä myös vähemmän, mikä ei vähennä ampujien määrää. Seuraavissa kappaleissa kerrotaan tarkemmin, kuinka ammunnanharjoittelu suurille ryhmille toteutetaan silloin kun ampujia on enemmän kuin ratoja. Periaatteessa kullekin ampujalle luodaan oma ampujaikkunansa, ammutaan vuorotellen ja ohjelmalle ilmoitetaan mitä rataa vuorossa oleva ampuja käyttää Ampujien nimien talletus ja lataus Mikäli ampujaryhmä on harjoituksessa ensimmäistä kertaa, kirjoitetaan ryhmän jäsenten nimet oletusnimien (Ampuja 01, Ampuja 02..) tilalle. Katso nimien syöttäminen kappaleesta 7; Ampujaasetukset. Kun olet antanut kaikki nimet ja ryhmän nimet ovat ampujalistassa, poistu valikosta Sulje-painikkeesta. Saman ryhmän myöhempiä harjoituskertoja varten voit nyt tallettaa nimet asetustiedostoon. Tiedosto-valikon Asetukset-valinnasta nimet tallentuvat oletusasetustiedostoon NOS.NSF. Jos halutaan useampia ryhmiä, kullekin ryhmälle tehdään omat asetustiedostot. Halutun nimen (esim. ryhmä 1) voit antaa tallettamalla asetustiedoston Tiedosto > Asetukset > Talleta nimellä -valinnalla. 24 nimen syöttäminen kestää jonkin aikaa, joten ammuntaharjoittelutilanteen jouduttamiseksi voit kirjoittaa ja tallettaa nimet asetustiedostoon esimerkiksi edellisenä päivänä. Varsinaisen ammunnanharjoittelun alkaessa saat nimet nopeasti palautettua asetustiedostosta. Toisella ja myöhemmillä harjoituskerroilla palauta aikaisemmin talletetut ryhmän ampujien nimet Tiedosto > Asetukset > Avaa - valinnasta. NOS4 Sovellus - Käyttäjän opas 45

46 Ratojen vaihtaminen Koska ratoja on vähemmän kuin ampujia, kaikki eivät voi olla yhtä aikaa ampumassa. Tämän takia ampujat jaetaan korkeintaan ratojen määrän kokoisiin alaryhmiin. Kahdeksalla radalla ja 24 ampujalla voidaan muodostaa kolme kahdeksan ampujan ryhmää. Mikäli halutaan ampua vain neljällä tai kuudella radalla, saadaan vastaavasti kuusi tai neljä ryhmää. Avaamalla Asetukset > Radat -ikkuna nähdään ampujien sijoittuminen radoille. Optisia osia vaihdettaessa on oltava huolellinen, että kukin ampuja ampuu radalla, joka on hänelle nimetty. Samoin ratoja vaihdettaessa on varmistuttava, että kullakin ampuvan alaryhmän jäsenellä on rata Tuloslista Ohjelmisto ylläpitää kilpailun aikana tuloslistaa ampujien pistetilanteesta. Samalla ampujat järjestellään yhteistuloksen mukaiseen paremmuusjärjestykseen. Mikäli ampujia on enemmän kuin yksi, tuloslistaikkuna (kuva 1.3) on käynnistettäessä oletuksena näytöllä. Voit poistaa ja avata tuloslistaikkunan päävalikosta Näytä ja Tuloslista tai pikanäppäimellä Ctrl-X. Kuva 1.3 Tuloslistaikkuna Tuloslistan muotoon ja ampujien paremmuusjärjestyksen määrittelyyn liittyvät asetukset ovat Tuloslistan asetuksissa (kuva 1.4). Avaa asetusikkuna valitsemalla Asetukset Tuloslista tai paina hiiren oikeaa painiketta tuloslistan päällä ja valitse Asetukset. Kuva 1.4 Tuloslistan asetukset Monen käyttäjän järjestelmät

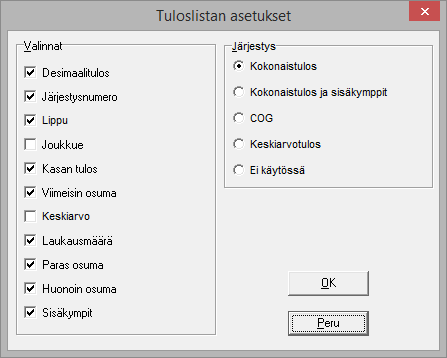

47 Ampujat voidaan asettaa järjestykseen viidellä eri tavalla: 1. Kokonaistulos. Osumien perusteella laskettu kaikkien laukausten yhteistulos määrää ampujien keskinäisen sijoituksen. Oletusmuoto. 2. Kokonaistulos ja sisäkympit (X). Tulokset lasketaan aina kokonaislukuina. Mikäli kaksi ampujaa saa saman tuloksen, ampujien sijoittumisen määrää ammuttujen sisäkymppilaukausten määrä. 3. Kasan tulos (COG). Ampujan kasan tulos lasketaan olettamalla ampujan osumien painopiste maalitaulun keskipisteeseen ja määrittämällä ampujan tulos, mikä ampujan tulos olisi tässä tapauksessa ollut. 4. Keskiarvotulos. Ampujien sijoituksen tuloslistalla määrää ampujan kaikkien laukausten keskiarvo laukausta kohti, laukausten määrällä ei ole merkitystä. Keskiarvotulosta sijoituksen määrittäjänä kannattaa käyttää väliaikatietoina ampumatilanteissa, joissa ampujat ampuvat sarjansa vuorotellen 5. Ei käytössä. Ampujia ei järjestellä tuloksen mukaan vaan alkuperäinen järjestys sijoitettaessa ampujia radoille säilyy koko ampumatapahtuman läpi. Asetusta kannattaa käyttää, mikäli tapahtuma on täysin harjoittelutyyppinen ja halutaan poistaa kaikki kilpailuun viittaavat tekijät. Järjestys ja yhteistulos voidaan laskea kokonaislukuina tai kymmenesosien mukaan Tulos desimaalina. Tulosikkunan asetusvalikossa voidaan oletuskenttien lisäksi määritellä esitettäväksi ampujan lyhenne (esim. seura), kasan tulos (näytetään automaattisesti, jos järjestys kasan tuloksen mukaan) ja laukauksista laukausten keskiarvo, paras ja huonoin laukaus. Tuloslista tulostetaan kirjoittimelle painamalla hiiren oikeanpuoleista näppäintä tuloslistan päällä ja valitsemalla Tulosta Sarjaranking Näytöllä olevan ampujien keskinäisen tuloslistan lisäksi voidaan pitää yllä pitempiaikaista rankinglistaa parhaista ammutuista sarjoista. Avaa sarjarankinglista valitsemalla Näytä-valikosta Sarjojen rankinglista. Kytke rankingseuranta päälle asettamalla Sarjojen rankinglista on käytössä -valinta. Kun sarjarankingseuranta on kytketty päälle, ohjelma tarkistaa jokaisen ammutun sarjan jälkeen yltääkö ko. sarjan tulos rankinglistalle. Mikäli tulos riittää, tai listalla olevien sarjojen määrä ei ole täynnä, näytölle ilmestyy dialogi-ikkuna, jossa varmistetaan sarjan ampujan nimi. Kuittauksen jälkeen ampujan nimi, tulos ja tapahtuman päivämäärä asetetaan sarjarankinglistalle. NOS4 Sovellus - Käyttäjän opas 47

48 11. Tuuli ja ballistiikka Normaalissa ammunnassa vakiomatkoin tuuli- ja ballistiikka - asetuksia ei tarvita. Jos ballistiikka kytketään päälle, niin kohdistus perustilanteeseen nähden muuttuu. Maalitaulun koko ei myöskään skaalaudu etäisyyden mukaan (perustilanteessa eli ilman ballistiikkaa ammunnan vaikeusaste säilyy ampumaetäisyydestä riippumatta). Jos vain tuulikorjaus on valittuna (siis ilman ballistiikkaa), niin kohdistus ja taulun skaalaus toimivat kuten normaalissa ammuntatilanteessakin. Ballistinen ammunnanharjoittelu on periaatteessa kaksivaiheista (Kuva 11.1). Ensimmäisessä vaiheessa ase ja optinen osa kohdistetaan jollekin tietylle etäisyydelle, esim. 100 tai 300 metriä. Toisessa vaiheessa siirrytään ampumaetäisyydelle, ja suoritetaan varsinainen harjoittelu. kohdistustaulu tähtäystaulu ST-2000 kohdistusetäisyys ampumaetäisyys Kuva 11.1 Ballistisen ammunnanharjoittelun vaiheet Kohdistus Avataan ballistiikan asetusikkuna päävalikosta kohdasta Asetukset > Tuuli ja Ballistiikka, jossa tehdään seuraavat asetukset: Asetetaan ballistiikka päälle laittamalla rasti ruutuun kohtaan Sisältää/Ballistiikka. Tuulen vaikutus voidaan ottaa huomioon asettamalla rasti kohtaan Sisältää/Tuuli. Valitaan haluttu patruuna painamalla Ase-laatikon patruunataulukon Muuta -painiketta. Patruunatiedostossa on lueteltu luodin ballistiset putoamat, sekä tuulen vaikutus eri ampumaetäisyyksillä. Uusi patruuna voidaan tarvittaessa määritellä erillisellä Tuuli ja ballistiikka

49 patruunaeditorilla CartEdit, joka löytyy Noptel Training Systems - ohjelmaryhmästä Windowsin Start -valikosta. Valitaan haluttu kohdistusetäisyys ja syötetään se kohtaan Etäisyys/Kohdista. Asetetaan ammuntaetäisyys samaksi, kuin kohdistusetäisyys kohtaan Etäisyys/Ammunta. Avataan heijastimen asetus/piipun paikan asetusikkuna painamalla painiketta Asemointi... Mitataan piipun- ja optisen osan keskiakselien välinen etäisyys ja syötetään se kohtaan Piipun etäisyys. Mikäli optinen osa on kiinnitetty piipun yläpuolelle, syötetään piipun etäisyys negatiivisena lukuna. Tähtäystaulu, jossa heijastin (prismat) on taulun keskellä, viedään halutulle kohdistusetäisyydelle ja kohdistetaan ase. Ballistiikassa on erittäin tärkeää, että optinen osa on pystysuorassa piipun alla tai päällä. Tästä voidaan varmistua kohdistettaessa siirtämällä asetta vaakasuunnassa samalla taululle tähdäten. Tällöin tähtäystäplän pitäisi liikkua näytössä vaakasuoralla akselilla, mikäli optinen osa on oikein kiinnitetty Ammunta Ballistiikan asetusikkunaan lisätään todellisella ampumamatkalla vaikuttavat lisätekijät. Tämän jälkeen voidaan aloittaa varsinainen harjoittelu. Haluttaessa heijastin voidaan siirtää pois tähtäystaulun keskialueelta. Tällöin mitataan heijastimen vaaka- ja pystysuuntainen poikkeama taulun keskipisteestä (kympistä) ja syötetään tiedot ohjelmistolle kohtaan Asemointi > Prisman paikka. Asetus löytyy heijastimen asetus/piipun paikan asetusikkunasta painamalla painiketta Asemointi... Syötetään tarvittaessa piipun ja tähtäystaulun välinen korkeusero kohtaan Etäisyys/Korkeusero kuvan 18.4 mukaisesti, joko todellisena korkeuserona pituusyksiköissä tai piipun ja tähtäystaulun välisenä kulmana. Syötetään ampumaetäisyys kohtaan Etäisyys/Ammunta ja viedään tähtäystaulu ampuma-etäisyydelle. Tuulen nopeus syötetään kohtaan Tuuli/Nopeus ja suunta kohtaan Tuuli/Kello. Tuulen suunta ilmoitetaan siten, että kello 12 vastaa ampumalinjaa. Suoritetaan harjoittelu. NOS4 Sovellus - Käyttäjän opas 49

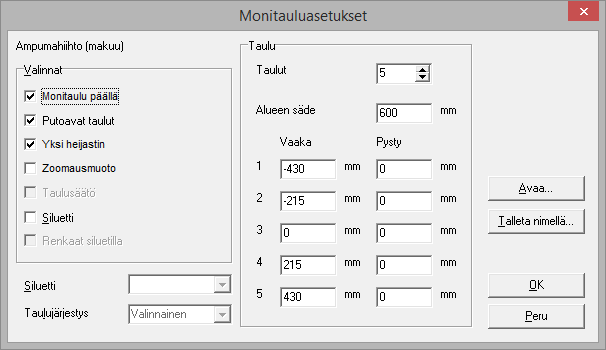

50 12. Monitaulut ja siluetit ST-2000 ammunnan harjoittelujärjestelmällä on mahdollista harjoitella ammuntaa useampaan maalitauluun samalla kertaa (monitauluammunta). Useampaan maalitauluun ammuttaessa harjoitusjärjestelmän muodostaminen voidaan jakaa kahteen perustyyppiin: järjestelmät, joissa käytetään vain yhtä heijastinta ja useampia maalitauluja sekä järjestelmät, joissa käytetään useampia heijastimia ja useampia maalitauluja. Tällöin heijastimia ja maalitauluja ei välttämättä ole sama määrä Monitauluasetukset Ennen ampumista maalitaulujen paikat tulee määrittää ohjelman asetuksissa tai ladata monitaulutiedosto (*.MTE), joka sisältää monitauluammunnan asetukset. Asetukset annetaan Monitauluikkunassa (kuva 12.1), joka avataan valitsemalla Asetukset > Monitaulu. Valmiiksi määritellyt asetukset voidaan ladata tiedostosta painikkeella Avaa. Vastaavasti asetukset voidaan tallettaa painikkeella Talleta nimellä. Monitauluammunnan määrittelyssä vaaditaan seuraavat asetukset: Monitaulut ja siluetit Kuva 12.1 Monitauluammunnan asetukset (ampumahiihto, makuu) Taulu Taulut-ryhmässä annetaan taulujen määrä Taulut 1...5, ampujan näytössä näytettävän alueen säde millimetreinä ja kunkin yksittäisen taulun vaaka- ja pystykoordinaatit millimetreinä. Taulujärjestys Maalitaulu, johon ampuja ampuu voidaan joko valita vapaasti tai maalitauluihin voidaan ampua määrätyssä, tietokoneen ohjaamassa järjestyksessä. Maalitaulu on vapaasti valittavissa, kun taulujärjestys

51 on Vapaa. Kun taulujärjestys on vapaa, halutun maalitaulun kohdalla näkyy harmaa neliö. Maalitaulua voidaan vaihtaa painamalla välilyöntiä ikkunan ollessa aktiivinen ja ampujan optisen osan päällätilassa. Huomaa, että ensimmäinen välilyönnin painallus käynnistää optisen osan, mikäli se ei ole jo päällä. Taulujärjestys voi olla myös Nouseva tai Laskeva, jolloin maalitaulu vaihtuu automaattisesti aina laukauksen jälkeen. Nouseva-muodossa ammutaan ensimmäisenä maalitauluun 1 ja Laskeva-muodossa aloitetaan vastaavasti viimeisestä taulusta. Valinnat Monitaulu päällä - useamman taulun asetukset huomioidaan ammunnassa. Putoavat taulut - osuman jälkeen ko. taulu katoaa kyseisen sarjan loppujen laukauksien ajaksi ja osumat ko. tauluun lasketaan ohiammutuiksi (tulos 0.0). Valinta on päällä esim. ampumahiihtoammunnassa. Yksi heijastin - asetettava, kun ammutaan vain yhtä heijastinta käyttäen. Huom.! Heijastimen koordinaatit oltava 0.0. Zoomausmuoto - Ampujan näyttöön zoomataan vain valitun maalitaulun ympärillä oleva alue. Taulusäätö - Normaalisti monitaulu ammunnassa kohdistus vaikuttaa kaikkiin maalitauluihin. Mikäli taulusäätö on päällä, kohdistus muuttaa vain valitun maalitaulun paikkaa. Siluetti - ampujan näytössä piirretään annetun siluettitiedoston sisältämä siluetti. Renkaat siluetilla - ampujan näytössä piirretään valitun tähtäystaulun renkaan siluetin päällä Ammunta siluetteihin Perinteinen rengasmaalitaulu voidaan korvata yksinkertaisella siluettikuviolla. Maalitauluna käytettävään siluettiin kiinnitetään haluttu määrä heijastimia. Heijastimien paikat tulee mitata tarkasti ja mikäli käytetään useampia heijastimia, tulee varmistua, että heijastimet ovat riittävän kaukana toisistaan ampumamatka ja optisen osan mittausalue huomioiden. Tietokoneen näytölle siluetti saadaan lataamalla siluettitiedosto *.FIG. Siluetteja voidaan luoda erillisellä lisäohjelmalla Asetukset > Silhouette Editor (eng). Siluetin muodon lisäksi siluettitiedostossa on määritetty siluetin osuma-alueet ja niiltä saatavat pistemäärät. Huomaa, että siluettieditori on asennettava erikseen, ennen kuin se voidaan avata päävalikosta. Siluettiammunta aktivoidaan lataamalla ampujaikkunaan ympyrätaulun sijaan siluettikuvio. Ensin tehdään seuraavat valinnat: Monitaulut päällä, Yksi heijastin ja Siluetti. Tämän jälkeen valitaan NOS4 Sovellus - Käyttäjän opas 51

52 haluttu siluetti listasta. Siluetti tulee näkyviin ampujaikkunaan kun asetusikkunasta poistutaan OK-painikkeella. Lisäksi on tarpeen luoda uusi ase GunEdit -ohjelmalla (Application Settings > Gun & Target Editor), jossa ilmoitetaan käytettävä ampuma-etäisyys ja aseen kaliiberi. Käytettäessä siluettia ilman tähtäystaulun renkaita, ei statistiikka-tietoja voi hyödyntää täysimääräisesti Maalitaulujen paikkojen skaalaus Mikäli ampumamatkan ja maalitaulun paikkojen suhteessa havaitaan eroa, ko. ero voidaan vielä korjata skaalaamalla maalitaulujen paikkoja. Tämä tapahtuu seuraavasti: kohdista ase mittausalueen keskimmäiseen tauluun ammu laitimmaisen tauluun mahdollisimman tarkasti avaa ampujan operointi-ikkuna valitse Kohdista Skaalaa maalitaulut vie hiiren kursori osuman kohdalle ja paina vasenta painiketta Tällöin ohjelmaa skaalaa kaikki maalitaulut vastaamaan käytettyä ampumamatkaa suhteessa ammuttuun maalitauluun. Huomattakoon, että yksittäisen maalitaulun vaikeusaste pysyy ennallaan. Mikäli skaalaussuhde on huomattavan suuri, ohjelma ilmoittaa tästä, jolloin joko matkaa on muutettava tai korjattava maalitaulujen paikat numeerisesti Kallistuksen korjaus Optisen osan kiinnitys piipun ala- tai yläpuolelle ei ole aina mahdollista esim. kiinnityspisteestä tai ampujan kallistuneesta asennosta johtuen. Monitauluammunnoissa ja liikkuvaan maaliin ammuttaessa optisen osan kallistus voi olla haitallinen. Kallistusvirhe näkyy kohdistuksen jälkeen osumissa, jotka esim. toisen laidan maalitaulussa jäävät keskitason alapuolelle ja vastaavasti toisella laidassa osumat nousevat keskitason yli. Kallistusvirhe voidaan korjata seuraavasti: kohdistusmuodossa kaksi laukausta reunimmaisiin täpliin ampujan operointi-ikkunassa: Kohdista Määritä kallistus Huomaa, että kallistuksen säädön jälkeen keskipisteen kohdistus yleensä muuttuu, joten keskipiste on kohdistettava uudelleen. Mikäli ampumamatkan ja maalitaulun paikkojen suhteessa havaitaan eroa, ko. ero voidaan vielä korjata skaalaamalla maalitaulujen paikkoja. Jos optista osaa ei voi kiinnittää normaalisti suoraan piipun ala- tai yläpuolelle, niin Device Mounting -asetuksella (Applications Settings) kerrotaan ohjelmalle optisen osan kiertymä asteina Monitaulut ja siluetit

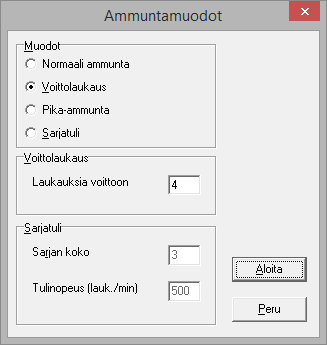

53 13. Erikoisasetuksia Ohjelmistossa on eräitä normaalitoiminnasta poikkeavia ammuntamuotoja. Ne käynnistetään Ammunta > Muodot -valikosta (kuva 13.1). Kun ampujia on vähintään kaksi, voidaan käydä Voittolaukaus -kilpailu. Muita ampumamuotoja ovat Pika-ammunta ja Sarjatuli. Kun haluttu ammuntamuoto on valittu, painetaan Aloita -painiketta. Kuva 13.1 Ammuntamuodot 13.1 Voittolaukaus Voittolaukaus on yksinkertainen kilpailumuoto, jossa ampujat ampuvat laukauksen kerrallaan. Jokaisen laukauksen jälkeen parhaiten ampunut kilpailija saa pisteen, mistä merkkinä ampujaikkunaan ilmestyy pieni pokaali. Jos kaksi parasta ampujaa saa täsmälleen saman osumatuloksen, kierrokselta ei jaeta pisteitä. Kilpailun voittaa ampuja, joka ensimmäisenä saavuttaa määrätyn pisterajan. Pisteraja tulee määritellä ennen kilpailun aloittamista (oletusarvo: 4). Kun voittaja on löytynyt, ammunta pysähtyy automaattisesti. Tällöin optisten osien lähettimet kytkeytyvät pois päältä. Uusi kilpailu voidaan aloittaa valitsemalla Ammunta ja Aloita tai pikanäppäimellä Ctrl-L. Kilpailu voidaan tehdä vielä jännittävämmäksi ottamalla ajastin mukaan. Tällöin jokaiselle laukaukselle on määritelty aikaraja (esim. 45 sekuntia). On huomattava, että kahden ampujan kilpailu neljään voitettuun pisteeseen kestää maksimissaan seitsemän laukausta edellyttäen ettei tasatuloksia ammuta. Neljällä ampujalla laukauksia saattaa olla 13, NOS4 Sovellus - Käyttäjän opas 53

54 jälleen edellytyksenä, ettei ole tasapelejä. Voittolaukauskilpailussa maksimilaukausmäärä, jonka ohjelmisto pystyy hoitamaan, on Pika-ammunta Normaalisti ammuttaessa laukausten välillä kuluu aikaa tilastolaskentaan, tietokoneen kuvaruudun päivittämiseen ja optisen osan käynnistyslogiikan suorittamiseen. Syntyvää viivettä voidaan lyhentää valitsemalla Pika-ammuntamuoto. Tällöin tuloslistaa ei päivitetä eikä aseosien virtoja katkaista ennen kuin sarja on täynnä. Osuma lasketaan ja piirretään tavalliseen tapaan. Tällä tavalla voidaan ampua noin kaksi laukausta sekunnissa. Vielä nopeampi ammunta on mahdollista, mikäli ampujan ikkuna suljetaan, jolloin sen päivittäminen ei vie aikaa Sarjatuli Sarjatuli-ammuntamuotoa voidaan käyttää harjoiteltaessa konetuliaseilla, kuten esim. rynnäkkökiväärillä. Tässä ammuntamuodossa ensimmäinen laukaus tallentuu normaalisti, jonka jälkeen aseen suuntauksen liikerataa talletetaan jälkipitoajan verran. Jälkipitoajalle generoidaan ohjelmallisesti lisäosumia asetetun sarjan koon ja tulinopeuden mukaan. Ensimmäinen laukaus analysoidaan normaalisti ja lisäosumat summataan sarjan tulokseen, jos ne osuvat tauluun. Sarjatuli voidaan aloittaa valitsemalla Sarjatuli ja Aloita. Lisälaukaukset määritellään asettamalla haluttu Sarjan koko ja sarjatulen Tulinopeus. Asetettu sarjan koko määrittää jälkipitoajan pituuden ja tulinopeus lisälaukausten aikavälin. Sarjan koko voi olla 2..6 laukausta ja tulinopeus laukausta minuutissa. Käytettäessä sarjatulta, yksittäisen laukauksen statistiikkatiedot eivät ole käytettävissä. Tarvittaessa sarjatulen kanssa voidaan käyttää siluettitauluja Harjoittelu äänimerkin avulla Oikean tähtäyskuvan oppiminen on yksi tähtäysharjoittelun tärkeimpiä tavoitteita. Tähtäämisen harjoittelua on mahdollisuus harjoitella äänimerkin avulla. Äänimerkin avulla harjoitellessa harjoittelumuoto kytketään päälle ja ko. ampujan ikkuna asetetaan aktiiviseksi. Tämän jälkeen ampuja tähtää normaalisti. Ohjelma antaa äänimerkin, kun ampuja tähtää aseellaan määritellyn osumarajan sisälle. Näin ampuja oppii tietämään milloin hänen tähtäyskuvansa on oikea Erikoisasetuksia

55 Äänimerkin aiheuttava tähtäysraja määritellään ampujan pitokyvyn mukaan, jolloin pito ei helpota tai vaikeuta tähtäysharjoittelua. Äänimerkki voidaan muuttaa myös käänteiseksi, jolloin ohjelma antaa äänimerkin, kun tähtäys siirtyy rajan ulkopuolelle. Käänteisen äänimerkin käytöstä voi olla hyötyä, mikäli äänimerkki häiritsee ampujan keskittymistä, jolloin normaalitilanteessa ampuja saa keskittyä hiljaisuudessa ja vasta tähtäyskuvan huonontuessa ohjelma antaa varoittavan äänimerkin. Harjoittelu äänimerkin avulla käynnistetään päävalikon Ammunta - kohdasta valinnasta Harjoittelumuotoja. Äänimerkki kytketään päälle ja pois kohdasta Ääni päällä. Käänteiseksi äänimerkki asetetaan kytkemällä päälle Ääni tähtäysrajan ulkopuolella -asetus. Tällöin äänimerkki kuuluu, kun tähtäys on Tähtäysraja-asetuksen ulkopuolella (ja vastaavasti sisäpuolella, jos asetus ei ole päällä). Tähtäysrajaksi voidaan antaa myös sisäkymppi-rengas Värien asetukset Värien asetusikkuna avautuu painamalla Yleiset asetukset -ikkunan Värit-painiketta. Viivat-ryhmän asetukset ja Viivan paksuus valinta vaikuttavat ampuja- ja toistoikkunoiden tähtäysurien näyttöjen väreihin ja viivanleveyksiin. Taulu-ryhmän asetukset vaikuttavat tähtäystaulun ja osumapisteiden väreihin. Väriasetuksia muutetaan klikkaamalla haluttua väriä Yksiköt Asetuksiin liittyvät yksiköt voidaan antaa joko SI-järjestelmän mukaisina suureina (metrijärjestelmä) tai vaihtoehtoisesti tuumapohjaisen US-järjestelmän (imperial: tuumat, jalat, jaardit) mukaan. Yksiköt valitaan Asetukset > Yksiköt -ikkunassa. Ampumamatkan (käytetään vain ballistiikka-ominaisuudet huomioitaessa) yksikkö valitaan erikseen joko metreinä tai jaardeina. Kaikki muut mitat (siirrokset, kasan halkaisija, tuuliominaisuudet) valitaan yleisesti joko SI-tai US-järjestelmän mukaan Ajastin Ammunnan vaiheisiin käytettyä aikaa voidaan mitata tai rajoittaa käyttämällä ajastinta, joka käynnistyy päävalikosta komennolla: Näytä > Ajastin. Vasemmanpuoleisilla näppäimillä käynnistetään ajastin, asetetaan edellinen aika uudestaan tai vaihdetaan näyttö kellonajaksi tai ajastimeksi. Oikeanpuoleisilla näppäimillä valitaan esiasetukset. NOS4 Sovellus - Käyttäjän opas 55

56 14. Heijastimet Noptelin ST-2000 tuoteperheen mittaus perustuu ns. prismatekniikkaan, joka mahdollistaa usean ampujan ampumisen samaan tähtäystauluun yhtä aikaa. Tähtäystauluun on kiinnitetty heijastin, josta infrapunavalonsäde heijastuu takaisin sen optisen osan vastaanottimeen, josta valo on lähtenyt. Heijastin valitaan toimintaetäisyyden, ilmasto-olosuhteiden, halutun tarkkuuden ja optisen osan perusteella. Tähtäystaulu heijastimineen voidaan sijoittaa lähes minne tahansa ja ammunnan vaikeusaste säilyy tähtäystaulun etäisyydestä riippumatta. Yleisesti: Ammuttaessa lähialueelle (n m.) käytetään tähtäystaulua, jossa on tarra- tai muoviheijastin. Ammuttaessa keskipitkille etäisyyksille (n m.) käytetään heijastimena useimmiten yhtä tai useampaa yksikköprismaa Ammuttaessa pitkille etäisyyksille (satoja metrejä) käytetään heijastimena yhtä tai useampaa nelikkoprismaa. Heijastin kiinnitetään normaaliin pahvitauluun. Seuraavassa taulukossa on esitetty sopivat heijastimet eri ampumaetäisyyksillä ja eri optisilla osilla. Etäisyys MilTrainer II Sport II NoptelTrainer RangeTrainer 5 m - DG 7 cm 2 DG 7 cm 2 10 m DG 7 cm 2 DG 50 cm 2 DG 50 cm 2 50 m P38 4P38 4P m 4P m 4P m 4x4P Taulukko 14.1 Heijastimet eri laitteilla ja eri harjoitteluetäisyyksillä. Selitykset: DG Heijastintarra tuotenro: K-106 P38 Yksikköprisma tuotenro: K-101 4P38 Nelikkoprisma tuotenro: K Heijastimet

57 14.1 Mittaustarkkuus Optinen osa on kalibroitu tehtaalla, joten erillistä kalibrointia ei tarvita, vaan laite on aina mittauskunnossa. Optisen osan tarkkuus määritetään ns. CEP -lukujen avulla. Erikoisen vaativissa olosuhteissa optisen osan mittaustarkkuutta voidaan parantaa Local ja Double -parametrien avulla, jotka asetetaan Applications Settings -ikkunassa. Ammuttaessa pitkillä etäisyyksillä turbulenttisuus, kuuman ilman väreily esim. auringonpaisteessa, heikentää optisen osan mittaustarkkuutta. Tätä voidaan korjata lisäämällä prismaheijastimien määrää ja sijoittamalla ne yhteen kohtaan tähtäystaulussa Kovilla ammunta Ammuttaessa kovilla yhtä aikaa täytyy heijastin siirtää tähtäystaulussa pois taulun keskipisteestä esim. taulun kulmaan. Tässä tapauksessa optinen osa on kohdistettava uudelleen. Jos heijastimia (prismoja) on vain yksi ja se on sijoitettu tähtäystaulun kulmaan, on huomattava, ettei tähtäystaulun ja heijastimen keskipiste ole sama. Tästä voi aiheutua kallistusvirhettä, jos aseen kallistuskulma muuttuu laukausten välillä. Huomattavaa kuitenkin on, ettei optinen osa mittaa "luodinreikiä taulussa". Näin ollen luodin reikä taulussa ja optisen osan mittaama osumapiste eivät ole täsmälleen samat jokaisella laukauksella. Pitempiä sarjoja ammuttaessa huomataan, että sarjojen tulokset vastaavat toisiaan erinomaisesti. Yleensä optisen osan mittaamien osumien hajonta on lähes aina pienempi kuin luodinreikien hajonta maalitaulussa, kun mittausolosuhteet ovat kunnossa. Ammunnanharjoittelu ST laitteistolla on täysin turvallista ja vaaratonta. Aseidenkäytön varomääräykset tulee kuitenkin aina muistaa, etenkin siirryttäessä optisen ammunnanharjoittelun jälkeen kovapanosammuntoihin ampumaradalle. Kaikkia aseita on käsiteltävä niin kuin ne olisivat ladattuja Heijastimen paikka Heijastin voidaan harjoittelutilanteesta riippuen sijoittaa usealla eri tavalla. Yleisesti voidaan esittää seuraavat peukalosäännöt: Heijastimet (prismat) on sijoitettava niin lähelle toisiaan, kuin ammuntatyyli sallii. Mitä enemmän heijastimia, sitä pienempi haitta turbulenttisuudesta. NOS4 Sovellus - Käyttäjän opas 57

58 Seuraavassa on esitetty muutamia +/- näkökohtia heijastimen paikasta. 1 + Tyypillinen ja luonnollinen heijastimen sijoituspaikka. + Ei esiinny ns. kallistusvirhettä. - Kovilla ampuminen ei ole mahdollista. 2 + Mahdollisuus ampua kovilla yhtä aikaa. + Heijastimen sijoittelu vapaa. - Tähtäyspiste ja heijastimen keskipiste ei ole sama, josta voi aiheutua kallistusvirhettä, jos aseen kallistuskulma muuttuu laukausten välillä. 3 + Mahdollisuus ampua kovilla yhtä aikaa. + Ei kallistusvirhettä. - Prismojen välinen etäisyys on oltava pienempi, kuin optisen osan mittausalue. - Mittaustarkkuus heikkenee turbulenttisissä olosuhteissa. 4 + Mahdollisuus ampua kovilla yhtä aikaa. + Turbulenttisuudesta johtuva tarkkuuden heikentyminen pienempi - Heijastimen efektiivinen koko pienentää mittausaluetta Heijastimet

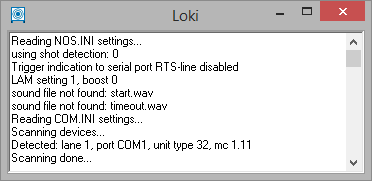

59 15. Lisätoimintoja 15.1 Diagnostiikka ja loki Avaamalla Diagnostiikka-ikkuna päävalikon Näytä-valikosta voidaan tarkistaa kuinka virheettömästi järjestelmä toimii. Erityisesti kannattaa seurata hukattujen näytteiden (Timeouts, SkipS) ja sarjaliikennevirheiden (SkipB, GhkErr) määrää. Jos nämä luvut kasvavat nopeasti, tämän kappaleen toimenpiteet voivat olla tarpeellisia. Huomattakoon, että nämä virheet ovat myös riippuvaisia käytetyn tietokoneen suorituskyvystä ja nopeudesta. Diagnostiikka ikkuna avautuu päävalikosta komennolla: Näytä > Diagnostiikka tai pikavalinnalla Ctrl-D. Kuva 15.1 Diagnostiikka ikkuna Diagnostiikka ikkunassa näytetty informaatio riippuu käytetystä laitteesta. Edellä luetellut laskuritiedot nollautuvat painamalla Mitätöi - painiketta. Loki-ikkuna avautuu päävalikosta komennolla: Näytä Loki Kuva 15.2 Loki-ikkuna Ohjelma tulostaa erilaisia tapahtumia ja virheilmoituksia lokitiedostoihin LOGGERx.LOG. Viestit tallentuvat lokitiedostoon englanninkielisinä ja ne on tarkoitettu mm. varmistamaan tulospalvelutiedot laite-, ohjelmavika tai sähkökatkotilanteissa. Ohjelmisto ylläpitää SHOTS.LOG -tiedostoa, johon kirjautuvat ammuttujen laukausten tiedot kuten päivämäärä, aika ja tulos. Tiedosto on ASCII-muotoinen, joten sitä voidaan käyttää sellaisenaan sekä raportoinnissa että harjoittelumäärien seuraamisessa. NOS4 Sovellus - Käyttäjän opas 59
