1 ZAXIS-3 sarjan lyhytperäinen malli HYDRAULINEN KAIVUKONE Malli: ZX85US-3 Moottorin nimellisteho: 39,4 kw (52,8 HP) Koneen työpaino: kg Kuokkakauha: SAE, PCSA tilavuus: 0,13-0,33 m 3 CECE tilavuus: 0,12-0,29 m 3

2 Tehoa ja suorituskykyä ZAXIS-3-sarja koostuu uuden sukupolven kaivukoneista, jotka on suunniteltu tehokkaiksi, tuottaviksi ja miellyttäviksi käyttää. HITACHI on kuunnellut tarkasti loppukäyttäjien toiveita. HITACHI ymmärtää käyttäjiensä liiketoiminnan vaatimukset ja tarjoaa käyttäjien etsimiä luotettavia ratkaisuja. UUSI JA ENTISTÄKIN PAREMPI Suorituskyky: 5 % suurempi työteho Käyttömukavuus: Erinomainen näkyvyys Parempi hallittavuus Alhainen melutaso Uudet varusteet: Satelliittiyhteys Vakiona varkaudenestojärjestelmä Taustakamera (lisävaruste) Pienemmät käyttökustannukset: Alhaisempi polttoaineenkulutus/m 3 Entistäkin kestävämpi ja luotettavampi 2

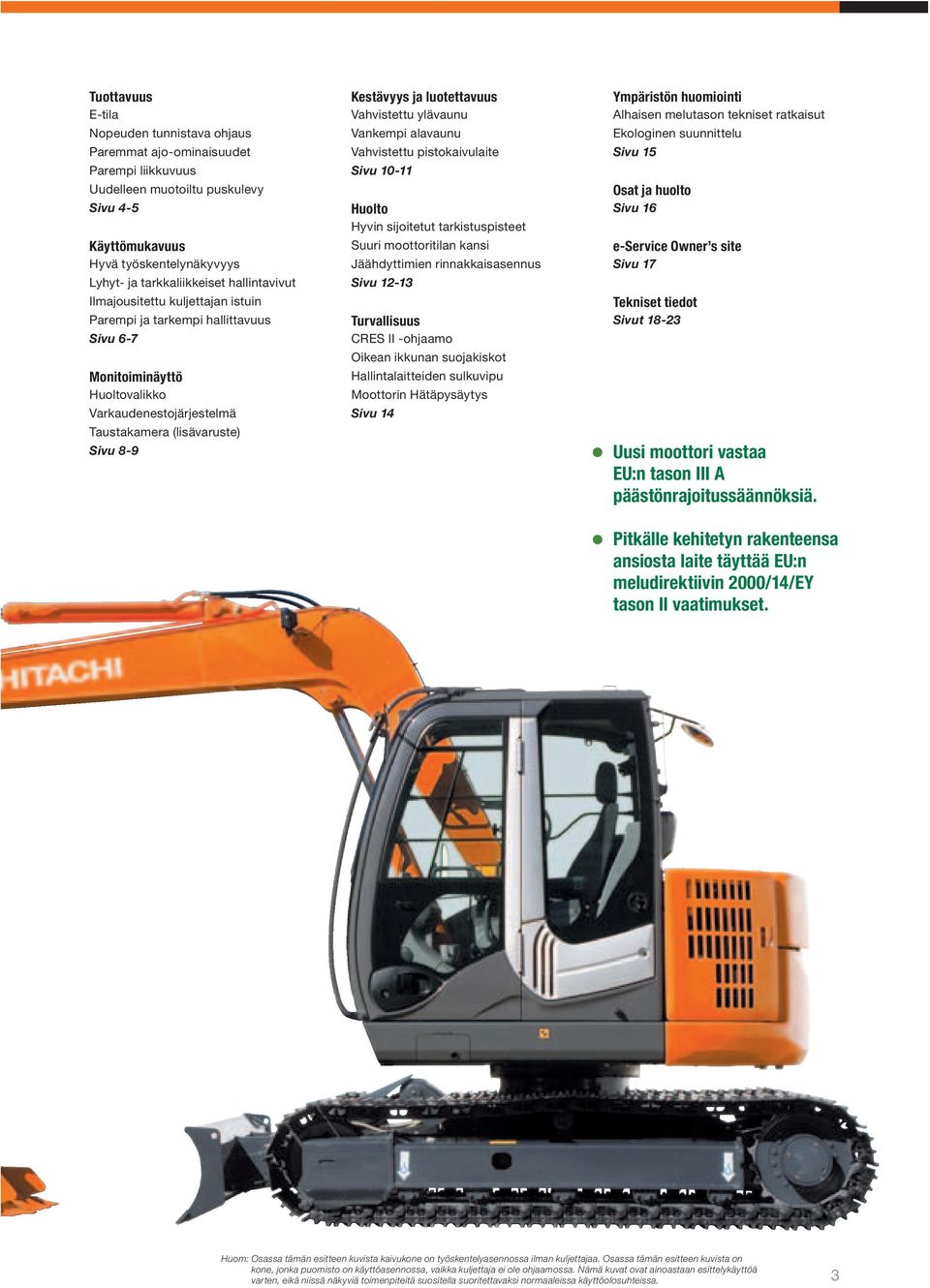

3 Tuottavuus E-tila Nopeuden tunnistava ohjaus Paremmat ajo-ominaisuudet Parempi liikkuvuus Uudelleen muotoiltu puskulevy Sivu 4-5 Käyttömukavuus Hyvä työskentelynäkyvyys Lyhyt- ja tarkkaliikkeiset hallintavivut Ilmajousitettu kuljettajan istuin Parempi ja tarkempi hallittavuus Sivu 6-7 Monitoiminäyttö Huoltovalikko Varkaudenestojärjestelmä Taustakamera (lisävaruste) Sivu 8-9 Kestävyys ja luotettavuus Vahvistettu ylävaunu Vankempi alavaunu Vahvistettu pistokaivulaite Sivu Huolto Hyvin sijoitetut tarkistuspisteet Suuri moottoritilan kansi Jäähdyttimien rinnakkaisasennus Sivu Turvallisuus CRES II -ohjaamo Oikean ikkunan suojakiskot Hallintalaitteiden sulkuvipu Moottorin Hätäpysäytys Sivu 14 Ympäristön huomiointi Alhaisen melutason tekniset ratkaisut Ekologinen suunnittelu Sivu 15 Osat ja huolto Sivu 16 e-service Owner s site Sivu 17 Tekniset tiedot Sivut Uusi moottori vastaa EU:n tason III A päästönrajoitussäännöksiä. Pitkälle kehitetyn rakenteensa ansiosta laite täyttää EU:n meludirektiivin 2000/14/EY tason II vaatimukset. Huom: Osassa tämän esitteen kuvista kaivukone on työskentelyasennossa ilman kuljettajaa. Osassa tämän esitteen kuvista on kone, jonka puomisto on käyttöasennossa, vaikka kuljettaja ei ole ohjaamossa. Nämä kuvat ovat ainoastaan esittelykäyttöä varten, eikä niissä näkyviä toimenpiteitä suositella suoritettavaksi normaaleissa käyttöolosuhteissa. 3

4 Suurempi työteho Lyhyt perä mahdollistaa tehokkaan työskentelyn ahtaissa tiloissa. ZAXIS-3:a varten on kehitetty tehokas hydrauliikkajärjestelmä ja uusi turboahdettu välijäähdytteinen moottori. Edistyksellinen tekniikka parantaa käyttötehoa ja pienentää polttoaineen kulutusta. 180 :n kääntösäde mm Pienin kääntösäde mm Perän kääntösäde mm -460 mm (vrt. ZX70LC-3) Soveltuu erityyppisille työmaille Lyhyt perän kääntösäde (1 290 mm) helpottaa työskentelyä ahtaissa tiloissa. - Perän kääntösäde on pienempi kuin ZX70LC-3. - Pienin kääntösäde vain mm. Vakaus parempi kuin vakiomalleissa Vakautta parannettu uudella vastapainoratkaisulla - Vakaus: parannus 17 % (vrt. ZX70LC-3) 4 * Vertailussa on käytetty koneiden mallikoodeja. Kuvan kaivukoneessa on 1,62 metrin kaivuvarsi.

5 Suurempi työteho, pienempi polttoaineen kulutus Parempi tuottavuus Hydrauliikkajärjestelmä välijäähdytteinen turbomoottori mahdollistavat hydrauliikan tehokkaan käytön. Näin kaivulaitteen nopeuksia voidaan nostaa parantaen työtehoa ja vähentäen polttoaineen kulutusta. Työteho on kasvanut 5 % verrattuna edelliseen ZAXIS-1-malliin. E-tila E- ja P-tilat voidaan valita työtarpeiden mukaan. E-tila säästää polttoainetta jopa 12 % entisen mallin P-tilaan verrattuna, mutta työteho on sama. Parannettu telaston vetovoima ja käännön momentti Käännön momenttia ja telaston vetovoimaa on kasvatettu merkittävästi. - Käännön momentin KASVU 9 % - Telaston vetovoiman KASVU 8 % Tehokas hydrauliikan hallinta Hydrauliikkajärjestelmä Nopeuden tunnistava ohjaus Hydrauliikkajärjestelmä antaa muita malleja paremman käytettävyyden, sillä sen toiminta on helppoa ja miellyttävää. Kun kaivuvarsi vedetään sisään, kolme hydraulipumppua toimivat yhdessä mahdollistaen nopeat kaivutoiminnot. Kolmen pumpun toiminta kytkeytyy automaattisesti riippuen työn raskaudesta, mikä takaa erinomaisen kaivuominaisuudet. Hydraulijärjestelmä toimii tasapainoisesti ja tukee useiden kaivutoimintojen suorittamista samanaikaisesti. Hydrauliikkaa ohjataan nopeuden tunnistavan järjestelmän avulla. Järjestelmä ohjaa hydraulipumpun virtausta, joka vaihtelee moottorin käyntinopeuden ja kuorman mukaan. Näin moottorin tehoa käytetään oikealla tavalla hyödyksi, ja polttoaineen kulutus on vähäisempää. Uuden sukupolven moottori Paranneltu puskulevy Turboahdettu välijäähdytteinen moottori Uusi turboahdettu välijäähdytteinen moottori täyttää EU:n ja USA:n vuonna 2008 voimaan tulleet tiukat päästömääräykset. Uusi moottori edesauttaa osaltaan ympäristön suojelussa. Tämän lisäksi moottori on erittäin kestävä ja vähäkulutuksinen siinä käytettävän uuden moottoritekniikan ansiosta. Jäähdytetty EGR*-järjestelmä Pakokaasu sekoitetaan osittain tuloilman kanssa. Näin palolämpötilaa voidaan laskea, ja NOx-päästöjä pienentää. Lisäksi EGR-jäähdytin jäähdyttää pakokaasuja, jolloin ilmapitoisuus kasvaa ja palaminen tehostuu. Näin PM*-arvo (dieselsavutus) pienenee. *Exhaust Gas Recirculation, pakokaasun takaisinkierrätys **Particulate Matter eli hiukkaspäästöt Uudelleen muotoiltu puskulevy (lisävaruste) Massat siirtyvät paremmin puskulevyn uuden muotoilun ansiosta. Jäähdytysneste EGR-jäähdytin Ohjausyksikkö EGRohjausventtiili Imuilma Sylinterikansi Pakokaasu 5

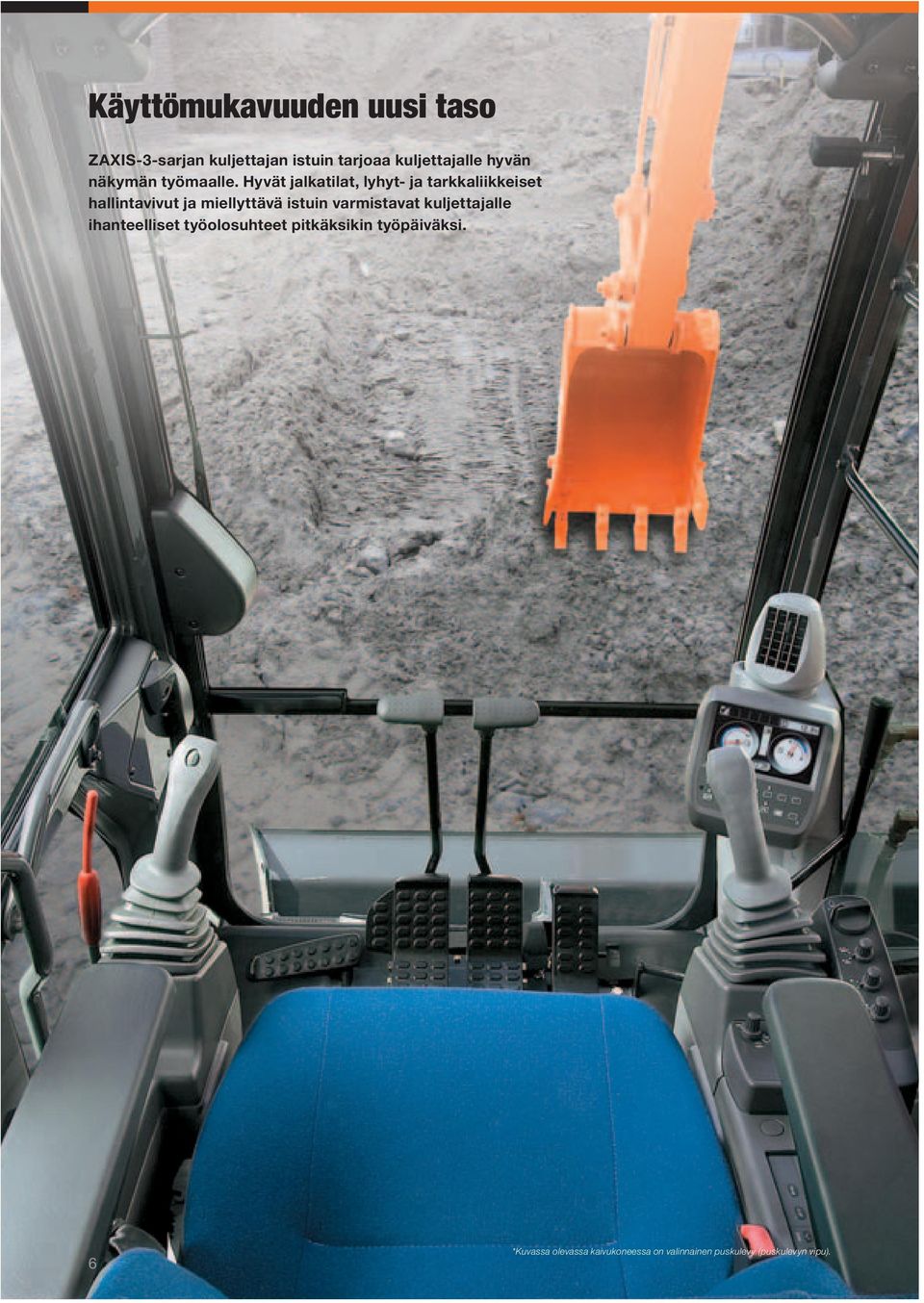

6 Käyttömukavuuden uusi taso ZAXIS-3-sarjan kuljettajan istuin tarjoaa kuljettajalle hyvän näkymän työmaalle. Hyvät jalkatilat, lyhyt- ja tarkkaliikkeiset hallintavivut ja miellyttävä istuin varmistavat kuljettajalle ihanteelliset työolosuhteet pitkäksikin työpäiväksi. 6 *Kuvassa olevassa kaivukoneessa on valinnainen puskulevy (puskulevyn vipu).

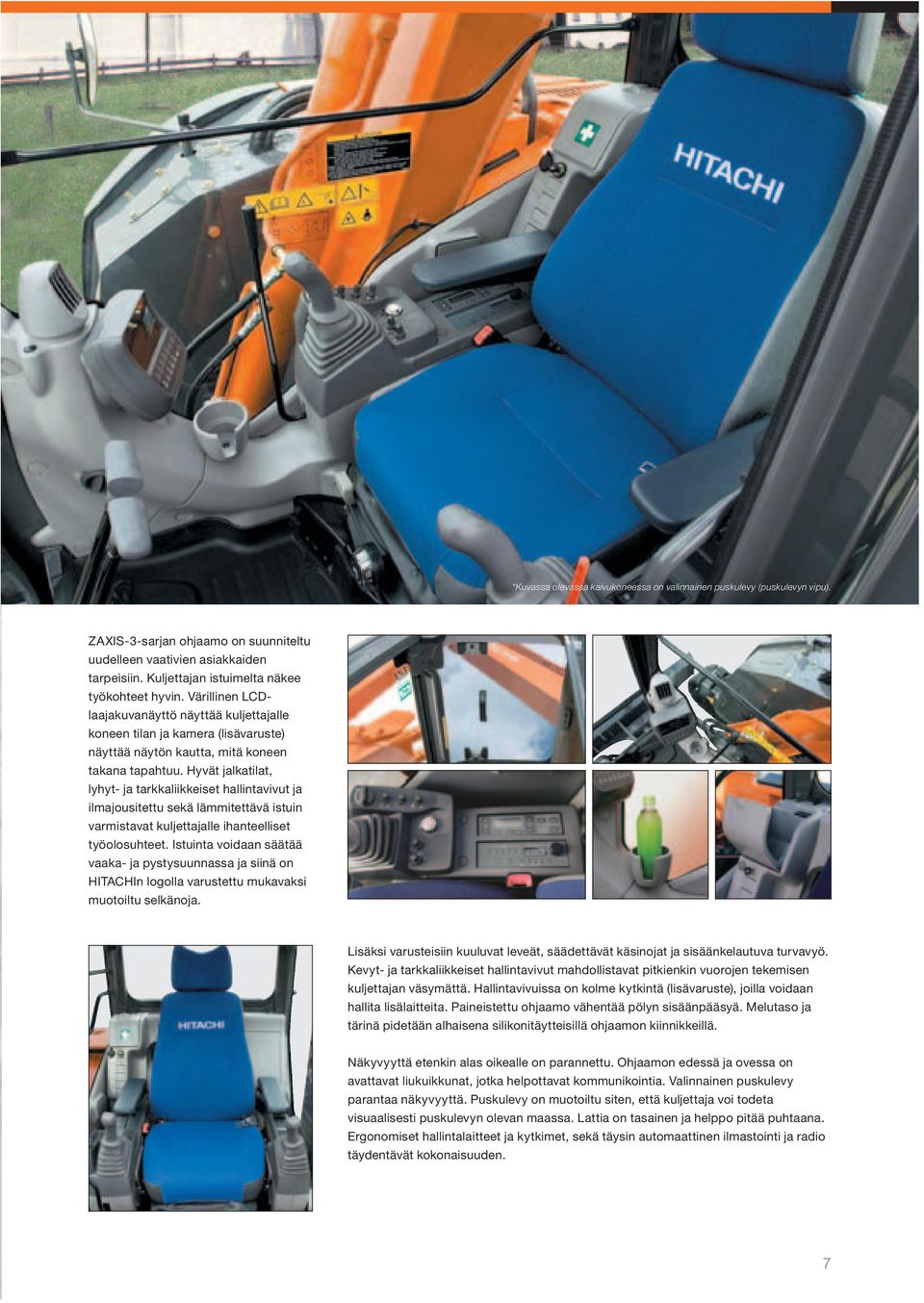

7 *Kuvassa olevassa kaivukoneessa on valinnainen puskulevy (puskulevyn vipu). ZAXIS-3-sarjan ohjaamo on suunniteltu uudelleen vaativien asiakkaiden tarpeisiin. Kuljettajan istuimelta näkee työkohteet hyvin. Värillinen LCDlaajakuvanäyttö näyttää kuljettajalle koneen tilan ja kamera (lisävaruste) näyttää näytön kautta, mitä koneen takana tapahtuu. Hyvät jalkatilat, lyhyt- ja tarkkaliikkeiset hallintavivut ja ilmajousitettu sekä lämmitettävä istuin varmistavat kuljettajalle ihanteelliset työolosuhteet. Istuinta voidaan säätää vaaka- ja pystysuunnassa ja siinä on HITACHIn logolla varustettu mukavaksi muotoiltu selkänoja. Lisäksi varusteisiin kuuluvat leveät, säädettävät käsinojat ja sisäänkelautuva turvavyö. Kevyt- ja tarkkaliikkeiset hallintavivut mahdollistavat pitkienkin vuorojen tekemisen kuljettajan väsymättä. Hallintavivuissa on kolme kytkintä (lisävaruste), joilla voidaan hallita lisälaitteita. Paineistettu ohjaamo vähentää pölyn sisäänpääsyä. Melutaso ja tärinä pidetään alhaisena silikonitäytteisillä ohjaamon kiinnikkeillä. Näkyvyyttä etenkin alas oikealle on parannettu. Ohjaamon edessä ja ovessa on avattavat liukuikkunat, jotka helpottavat kommunikointia. Valinnainen puskulevy parantaa näkyvyyttä. Puskulevy on muotoiltu siten, että kuljettaja voi todeta visuaalisesti puskulevyn olevan maassa. Lattia on tasainen ja helppo pitää puhtaana. Ergonomiset hallintalaitteet ja kytkimet, sekä täysin automaattinen ilmastointi ja radio täydentävät kokonaisuuden. 7

8 Uutta ja monipuolista tietotekniikkaa ZAXIS-3-sarjassa on LCD-laajakuvavärinäyttö, jonka kontrasti on säädettävissä päivä- ja yökäyttöä varten. Monitorin avulla kuljettaja voi tarkastaa huoltovälit ja nähdä taustakameran (lisävaruste) kuvan. Mukana on myös varkaudenestojärjestelmä ja monen eri kielen tuki. Monitoiminäyttö Perustilassa LCD-näyttö ilmoittaa jäähdytysnesteen lämpötilan, polttoaineen määrän ja huoltotiedot. Näytön avulla lisälaitetta voidaan säätää yhdellä kosketuksella. Näyttö on myös säädettävissä päivä- tai yökäyttöä varten. Huoltovalikko Kielen valinta Käyttäjä saa LCD-näyttöön tiedon hydrauliikkaöljyn ja polttoainesuodattimien vaihtoajankohdasta asetetun aikataulun mukaan aina, kun virta kytketään päälle. Ajoissa suoritetut määräaikaishuollot ehkäisevät koneen vaurioitumista. Kielivaihtoehtoja on 12, mukaanlukien suomi. 8

9 Taustakamera (lisävaruste) Varkaudenestojärjestelmä Varkaudet ja ilkivalta on estetty elektronisella ajonestolaitteella, joka edellyttää, että monitoiminäyttöön annetaan turvakoodi joka kerta, kun moottori käynnistetään. Vastapainossa sijaitseva taustakamera näyttää koneen takana olevat tapahtumat LCD-laajakuvanäytöllä. Taustakamera toimii automaattisesti, kun koneella peruutetaan, ja se voidaan myös kytkeä käsin toimintaan näytössä olevalla kytkimellä. 9

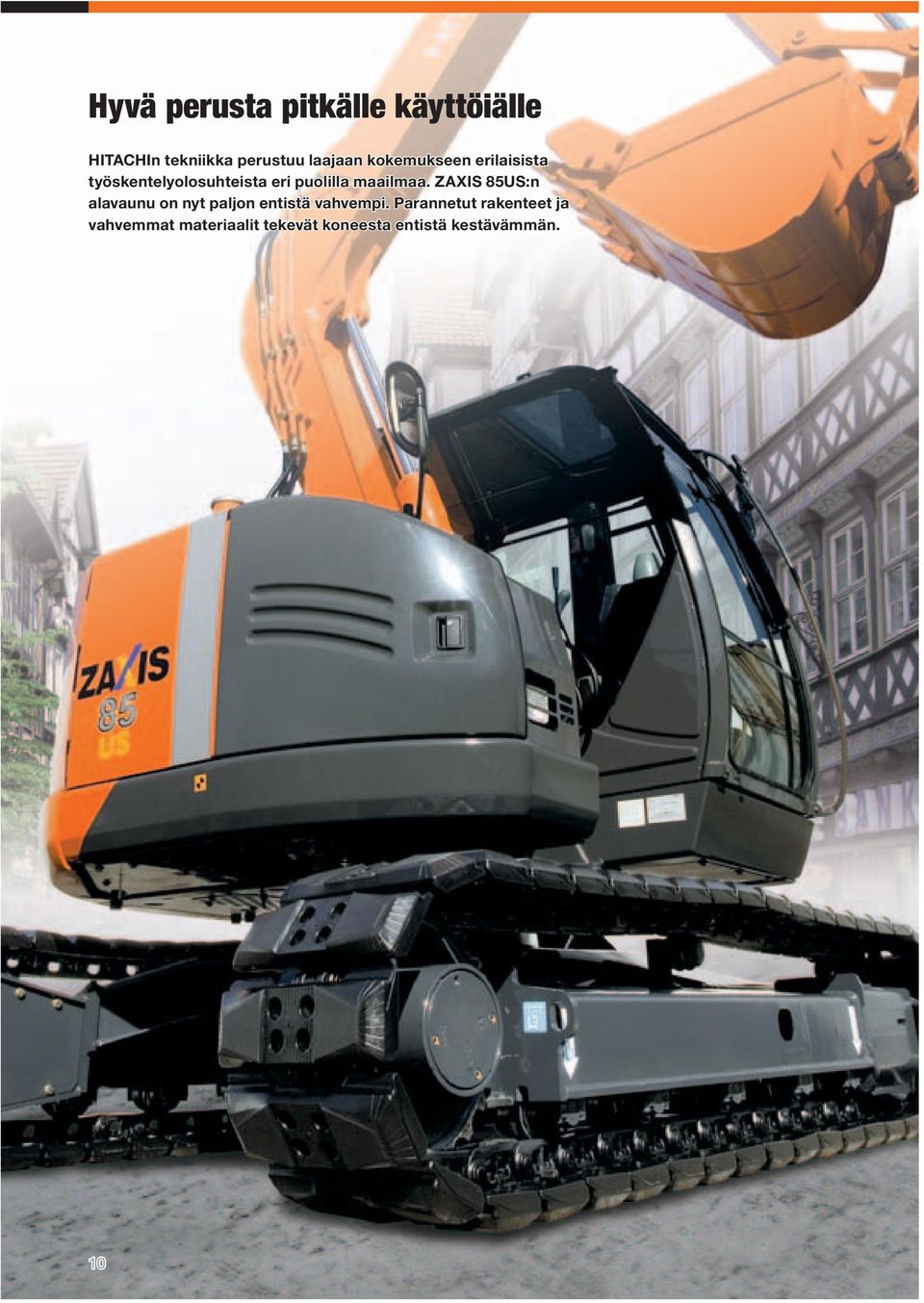

10 Hyvä perusta pitkälle käyttöiälle HITACHIn tekniikka perustuu laajaan kokemukseen erilaisista työskentelyolosuhteista eri puolilla maailmaa. ZAXIS 85US:n alavaunu on nyt paljon entistä vahvempi. Parannetut rakenteet ja vahvemmat materiaalit tekevät koneesta entistä kestävämmän. 10

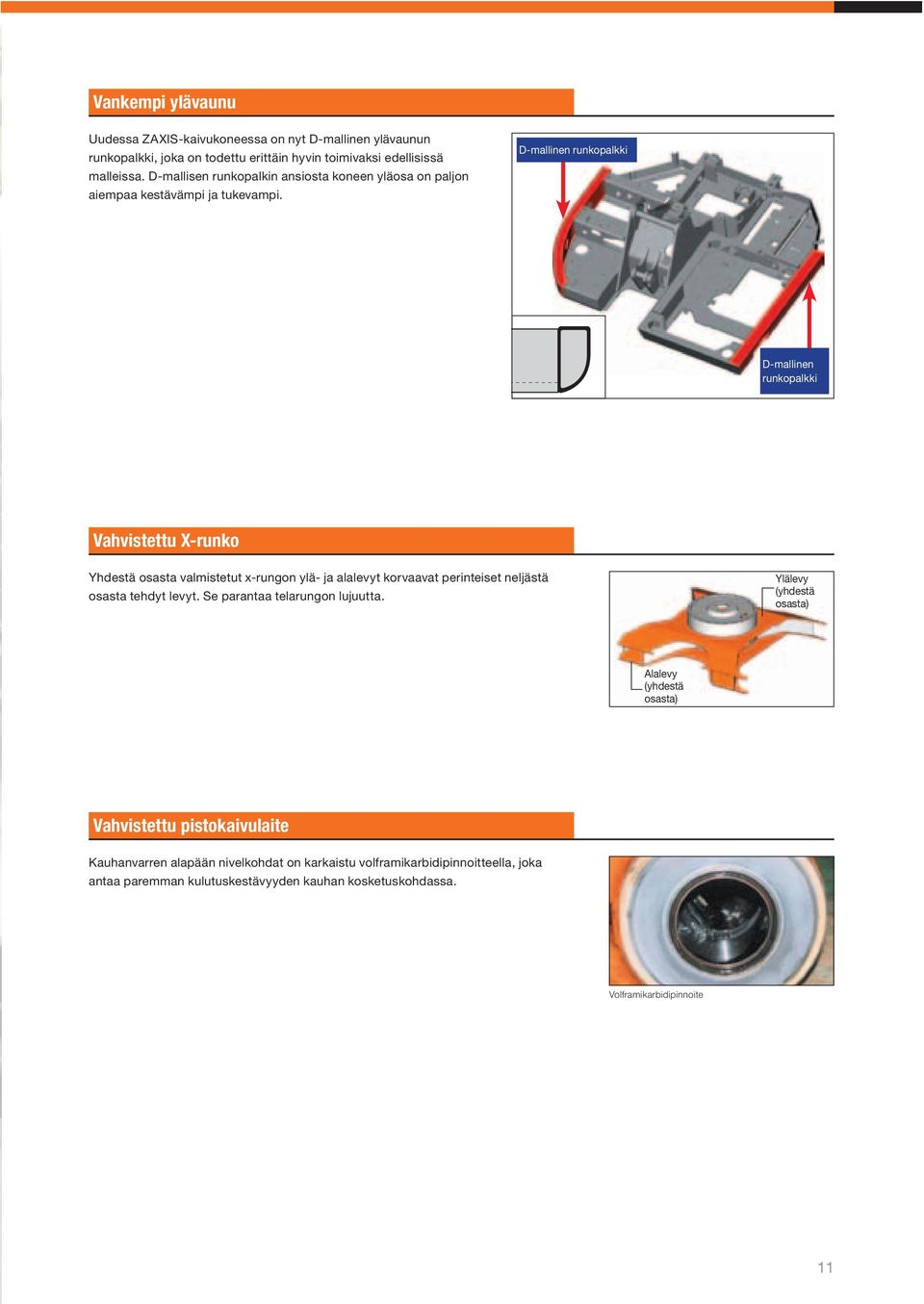

11 Vankempi ylävaunu Uudessa ZAXIS-kaivukoneessa on nyt D-mallinen ylävaunun runkopalkki, joka on todettu erittäin hyvin toimivaksi edellisissä malleissa. D-mallisen runkopalkin ansiosta koneen yläosa on paljon aiempaa kestävämpi ja tukevampi. D-mallinen runkopalkki D-mallinen runkopalkki Vahvistettu X-runko Yhdestä osasta valmistetut x-rungon ylä- ja alalevyt korvaavat perinteiset neljästä osasta tehdyt levyt. Se parantaa telarungon lujuutta. Ylälevy (yhdestä osasta) Alalevy (yhdestä osasta) Vahvistettu pistokaivulaite Kauhanvarren alapään nivelkohdat on karkaistu volframikarbidipinnoitteella, joka antaa paremman kulutuskestävyyden kauhan kosketuskohdassa. Volframikarbidipinnoite 11

12 Helppo huollettavuus ZAXIS-3-sarja on suunniteltu helposti huollettavaksi asiakkaiden toiveiden mukaisesti. Säännöllinen huolto on tärkeää, kun kalusto halutaan pitää hyvässä kunnossa ja tuottavassa käytössä. Lisäksi säännöllisesti huolletun koneen jälleenmyyntiarvo on parempi. ZAXIS-3-sarjan koneissa on useita uusia huoltoa helpottavia ominaisuuksia. 12

13 Hyvin sijoitetut tarkistuspisteet Leveiden huoltoluukkujen ansiosta polttoainesuodatin, vedenerotin ja moottorin öljynsuodatin on helppo vaihtaa maanpinnan tasolta. Jäähdyttimien rinnakkaisasennus Öljynlauhdutin ja jäähdytin on asennettu rinnakkain perinteisen riviasennuksen sijaan. Tämän ansiosta moottorin ja moottoritilan puhdistaminen on vaivatonta. Lika on helppo poistaa puhaltimesta ja muista osista. Moottori Öljynlauhdutin Jäähdytin Välijäähdytin Rinnakkainasennus Pidempi öljyn ja öljynsuodattimen vaihtoväli Kaivulaitteen ja huoltokohteiden voiteluvälit ja kulutusosien vaihto Uusi ZAXIS 85US Voitelukohde Kauha 500 h Puomin tyvi 500 h Kaivulaite 500 h Vaihtovälit Moottoriöljy 500 h Moottoriöljyn suodatin 500 h Hydrauliikkaöljy h Hydrauliikkaöljyn suodatin h Polttoainesuodatin 500 h Polttoainesäiliö on 135 litran lyhytperämalli sama tilavuus, jota käytetään vakiovarusteissa. Kun säiliön tilavuus on 135 litraa, tankkausta ei tarvitse suorittaa usein. Öljyn ja suodattimen vaihtoväliä on pidennetty huomattavasti, joten huoltoaika ja huoltokustannukset ovat pienemmät. Moottorin öljykulutus on aiempaa vähäisempää. Hydrauliikkaöljyä voidaan käyttää jopa tuntia. 13

14 Turvallisuus HITACHI pitää tärkeänä kuljettajan ja työmaan muun henkilöstön turvallisuuden varmistamista. Tämän vuoksi ZAXIS-3-sarjan koneissa on monia turvallisuutta parantavia ominaisuuksia, kuten uusi vahvistettu ohjaamo ja moottorin ja hallintalaitteiden turvajärjestelmät. CRES II -ohjaamo CRES II -ohjaamo on suunniteltu erittäin turvalliseksi kuljettajan kannalta. Kaatumissuojausta on parannettu. Esimerkiksi ohjaamon yläosa kestää noin 1,4 kertaa aiempaa suuremman kuormituksen, kun sitä kuormitetaan sivusuunnassa siihen saakka, että se painuu sisään 200 mm. kuormituskyky: 1,4-kertaa parempi Lisäominaisuudet Oikean ikkunan suojakiskot Hätävasara Moottorin pysäytysnuppi Hallintalaitteiden sulkuvipu OPG-yläsuoja, tason II mukainen ohjaamo Rullaturvavyö (lisävaruste) Muihin ominaisuuksiin kuuluvat sisäänkelautuva turvavyö, hätävasara ja moottorin hätäpysäytysnuppi. Hallintalaitteiden sulkuvipu auttaa estämään tarkoituksettomat liikkeet. FOPS-suoja (OPG-yläsuoja, taso II) on saatavana lisävarusteena. Ohjaamon ikkunoihin on valittavissa laminoitu tai karkaistu lasi. 14

15 Ympäristön huomiointi HITACHI kantaa vastuunsa ympäristöstä. Tuotantolaitoksillamme on ISO sertifiointi. Tämä HITACHIn kone on lyijytön ja se on suunniteltu hiljaiseksi, joten HITACHIn asiakkailla on käytössään yksi markkinoiden ympäristöystävällisimmistä hydraulisista kaivinkoneista. Puhtaampi kone ZAXIS-3-sarjassa on puhdas ja tehokas moottori, joka täyttää Tier 3 Stage III A -päästövaatimukset, jotka ovat voimassa USA:ssa ja EU:ssa vuonna Pakokaasun osittainen uudelleenkierrätys vähentää hiukkaspäästöjä ja NOx-päästöjä. Hiljaisempi kone Uuden ZAXIS-mallin alempaan melutasoon vaikuttavat useat eri tekijät. Ensinnäkin lineaarisella kytkimellä varustettu puhallin reagoi moottorin lämpötilaan: puhaltimen pyörintänopeus kasvaa tasaisesti sitä mukaa, kun moottorin lämpötila nousee. Se vähentää melutasoa kevyissä toimenpiteissä, sillä puhaltimen pyörintänopeus ei kasva tarpeettoman suureksi. Sen ansiosta myöskään moottoria ei kuormiteta, mikä vähentää polttoaineenkulutusta. Uuden moottorin sylinteriryhmää ja tikapuurunkoa on vahvistettu, mikä vähentää moottorin melutasoa. Turboahtimen ja välijäähdyttimen sekä polttoaineruiskutuksen ajoituksen optimoinnin ansiosta pakoäänet ovat 10 db pienemmät (aiempiin malleihin verrattuna). Kierrätettävä kone Kaikki muoviosat on merkitty kierrätyksen helpottamiseksi. Koneessa ei käytetty lainkaan lyijyä. Jäähdytin ja öljynlauhdutin on valmistettu alumiinista. Kaikki johtimet ovat lyijyttömiä. Lisäksi on saatavana biohajoavaa hydrauliikkaöljyä työmaille, jos ympäristönsuojelulliset vaatimukset sitä edellyttävät. 15

16 Osat ja huolto Meille on vuosien mittaan kertynyt paljon kokemusta Japanista, joka on yksi maailman kilpailukykyisimmistä huollon markkinaalueista. Olemme luoneet maailmanlaajuisen, osaavan tukijärjestelmän käyttämällä hyväksi saamaamme kokemusta asiakastyöstä. Osat HITACHI tarjoaa vain aitoja laatuosia. Takaamme osiemme luotettavan toiminnan ja pitkän käyttöiän. Hallinnoimme noin eri osaa kaikkialla maailmassa. Osat on suunniteltu ja valmistettu sopimaan HITACHI-koneeseesi parhaalla mahdollisella tavalla. HITACHIlla on maailmanlaajuinen osien jakeluverkosto, joten saat tarvitsemasi osan aina mahdollisimman nopeasti. Meillä on yli 150 jälleenmyyjää kaikkialla maailmassa, joten tuki on aina lähellä. Useimmissa tapauksissa jälleenmyyjällä on suoraan varastossa tarvitsemasi osa. Jos jälleenmyyjällä ei ole tiettyä osaa, hän voi tilata sen jostakin jakelukeskuksestamme. Jakelukeskukset ovat yhteydessä toisiinsa online-järjestelmällä ja keskuksilla on käytössään tiedot eri osien määristä ja tyypeistä. Osavarastot puolestaan saavat osansa Japanista. Näin toimitusaika pysyy lyhyenä ja saat osasi tehokkaasti ja mahdollisimman nopeasti. Huolto Tavoitteenamme on pitää asiakkaiden laitteet mahdollisimman tehokkaina. Tätä tarkoitusta varten meillä on yli 150 jälleenmyyjää kaikkialla maailmassa. Jälleenmyyjien palveluksessa on koulutetut asiantuntijat, ja tarjolla on monia eri tukiohjelmia. HITACHI tarjoaa ainutlaatuisen lisätakuuohjelman, jonka nimi on HITACHI Extended Life Program eli HELP. Vianmääritysten vaatima käyttöseisokkiaika on pyritty minimoimaan PDA-pohjaisella diagnostiikkajärjestelmällä, jonka nimi on Dr.ZX. Hyvällä palvelulla ja huollolla on ensisijainen merkitys pitääksemme asiakkaidemme koneet hyvässä toimintakunnossa. Uskomme, että henkilökunnan koulutus on avain parhaan palvelun tuottamiseen. Jos haluat lisätietoja osista ja/tai huollosta, ota yhteyttä lähimpään HITACHIjälleenmyyjään. Kaikkia ohjelmia ja/ tai palveluita ei ole saatavilla kaikilla markkina-alueilla. 16

17 Kaluston etähallinta e-service Owner s Site -sivuston avulla Voit alentaa kaluston kunnossapitokustannuksia e-service Owner s Site -verkkosivuston avulla ja saada tuoreimmat tiedot kaikista koneista reaaliajassa suoraan toimistoon. e-service Owner s Site -sivuston ominaisuuksia Käyttö Palvelun avulla voidaan seurata koneen kaikkia keskeisiä käyttötietoja, kuten käyttötuntija polttoainemääriä, sekä historiatietoja lämpötiloista ja paineista. Kunnossapito Jokaisesta koneesta näkyy huoltohistoria sekä huoltovälit, mikä mahdollistaa kaluston kunnossapidon tehokkaan ja täsmällisen hallinnan. Voit seurata jokaista konetta toimistosta käsin Entistä tehokkaampaa kunnossapitotukea jälleenmyyjältä Jokaisen yksittäisen koneen todellinen maantieteellinen sijainti e-service Owner s Site -verkkosivusto on HCME:n asiakkailleen tarjoama reaaliaikainen kalustonhallintatyökalu. Sen avulla voit ladata koneiden käyttö- ja sijaintitiedot toimiston tietokoneeseen, jolloin sinulla on aina ajan tasalla oleva yleiskuva koko kalustosta ja voit hallita sitä kokonaisvaltaisesti. Jokainen kone lähettää säännöllisesti käyttötietonsa satelliitin ja maa-aseman kautta Hitachin palvelimeen. Järjestelmä käsittelee palvelimeen lähetetyt tiedot, jotka välitetään edelleen eri puolilla maailmaa oleville asiakkaille. Omistajan lisäksi myös jälleenmyyjällä on pääsy konekohtaisiin tietoihin. Tämä tiedonsiirtoketju toimii ympärivuotisesti 24 tuntia vuorokaudessa. Järjestelmä tukee töiden suunnittelua ja koneiden kunnossapitoa ja parantaa jälleenmyyjän huolto- ja vianetsintävalmiuksia, mikä puolestaan vähentää seisokkeja ja parantaa kaluston kustannustehokkuutta. Kaikissa HCME:n toimittamissa uusissa ZAXIS-3- ja ZW-koneissa on vakiovarusteena satelliittilähetin*, jonka ansiosta omistaja voi suoraan hyödyntää e-service Owner s Site -verkkosivustoa. Pääsy e-service Owner s Site - verkkosivustolle järjestyy paikallisen jälleenmyyjän avustuksella. Kaluston hallinnan optimointi Täsmällinen kunnossapidon hallinta Töiden suunnittelua tukeva työkalu Nopea vianetsintä Sijainti Normaalin GPS-toiminnon lisäksi GIS- Satelliitti paikkatietojärjestelmä (Geographical Information System) näyttää jokaisen koneen täsmällisen sijainnin ja sarjanumeron sekä mahdollistaa usean koneen haun valittuja käyttötietoja hakuehtoina käyttäen. Asiakas Kone Hitachi Construction Machinery Group ja jälleenmyyjät Tietokeskus, Hitachi Construction Machinery Nopea pääsy ajossa olevien koneiden tietoihin Käyttötiedot Tietojen vaihto Nopea ja asianmukainen palvelu Internet * (1) Paikalliset määräykset (mukaan lukien turvallisuusstandardit) ja maan voimassa olevat lait saattavat kieltää satelliitin avulla suoritettavan tiedonsiirron. Lisätietoja saat HITACHI-jälleenmyyjältä. (2) Satelliittiyhteydet ovat periaatteessa koko maailman laajuisia. Lisätietoja satelliitin välityksellä tapahtuvan tiedonsiirron toiminnasta omassa maassasi tai yksittäisellä työmaalla saat jälleenmyyjältä. (3) Jos satelliittisignaalin lähetys jostakin syystä estyy, tiedonsiirto ei ole mahdollista. 17

18 TEKNISET TIEDOT MOOTTORI Malli... Isuzu AU-4LE2X Tyyppi... Nelitahtinen, vesijäähdytteinen, suoraruiskutus Hengitys... Turboahdettu, välijäähdytetty Sylinterien lukumäärä... 4 Nimellisteho ISO 9249, netto... 39,4 kw (52,8 hv) nopeudella min -1 (rpm) EEC 80/1269, netto.. 39,4 kw (52,8 hv) nopeudella min -1 (rpm) SAE J1349, netto... 39,4 kw (52,8 hv) nopeudella min -1 (rpm) Suurin vääntö Nm (21,9 kgf m) kierr./min -1 (rpm) Moottorin iskutilavuus.. 2,179 l Sylinterin läpimitta ja iskun pituus... 85, mm x 96,6 mm Akut... 2 x 12 V / 52 Ah HYDRAULIIKKAJÄRJESTELMÄ Käännöstä riippumaton kolmipumppuinen hydraulijärjestelmä OHS (Optimum Hydraulic System) varmistaa täysin toisistaan riippumattomat ja yhdistetyt toiminnot Automaattinen kaksinopeusmoottori lisää vetovoimaa ja ajonopeutta Moottorin kierrosluvun tunnistusjärjestelmä Pääpumput... 3 säädettävää aksiaalimäntäpumppua Maksimi öljynvirtaus.. 2 x 79,2 l/min 1 x 61,6 l/min Esiohjauspumppu... 1 hammaspyöräpumppu Maksimi öljynvirtaus.. 22,0 l/min Hydraulimoottorit Ajo... 2 säädettävää aksiaalimäntämoottoria Kääntö... 1 aksiaalimäntämoottori Ylipaineventtiilin asetukset Kaivulaitepiiri... 26,0 MPa (265 kgf/cm 2 ) Kääntömoottoripiiri... 25,0 MPa (255 kgf/cm 2 ) Ajomoottoripiiri... 31,4 MPa (320 kgf/cm 2 ) Esiohjauspiiri... 3,9 MPa (40 kgf/cm 2 ) Hydraulisylinterit Erittäin lujat männänvarret ja putket. Puomin ja kaivuvarren sylintereissä on sylinterivaimenninjärjestelmä, joka vaimentaa päihin kohdistuvat iskut. Mitat Kpl Sylinterin halkaisija Männän varren läpimitta Puomi mm 65 mm Kaivuvarsi 1 95 mm 60 mm YLÄVAUNU Kääntyvä runko Hitsattu, vahvarakenteinen, kotelomainen runkorakenne, jossa on paksut teräslevyt kestävyyden takaamiseksi. D-mallinen rungon palkisto erilaisten vääntymien estämiseksi. Kääntölaite Aksiaalimäntämoottori, jossa on öljyvoideltu planeettavaihteisto. Kääntökehällä on yksirivinen urakuulalaakeri, jossa on induktiokarkaistu sisäinen hammaspyörä. Sisäinen hammaspyörä ja vetopyörä on upotettu voiteluaineeseen. Kääntöjarru on jousilukitteinen ja paineella vapautuva levyjarru. Kääntönopeus... 10,5 min -1 (rpm) Käännön momentti... 16,0 kn m (1 630 kgf m) Ohjaamo Tilava ohjaamo, mm leveä ja mm korkea, ISO-standardien* mukainen. Vahvistetut lasi-ikkunat neljällä sivulla näkyvyyden takaamiseksi. Etuikkunat (ylempi ja alempi) voidaan avata. Kallistuva istuin käsinojilla. Voidaan liikuttaa sekä hallintavipujen kanssa että ilman niitä. * Kansainvälinen standardisointijärjestö ALAVAUNU Telaketjut Traktorityyppinen alavaunu. Hitsattu runko, johon on käytetty erikoismateriaaleja. Runkoon kiinnitetty telarunko. Voidellut telarullat, johtopyörät ja vetopyörät, joissa on liukutiivisteet. Kolmiharjatelakengät, jotka on tehty induktio-karkaistusta teräksestä. Lämpökäsitellyt liitostapit, joissa on tiivisteet. Hydrauliset (rasva) telankiristimet, joissa on iskua vaimentavat jouset. Rullien ja kenkien lukumäärä kummallakin puolella Ylärullat... 1 Alarullat... 5 Telakengät Vetonapa Kumpaakin telaa käyttää 2-nopeuksinen aksiaalimäntämoottori planeettapyörästön välityksellä. Vetokehät on vaihdettavissa. Pysäköintijarru on jousella kytkeytyvä ja hydrauliikalla avautuva levyjarru. Ajomoottorin sisään rakennetut esiohjatut varoventtiilit vaimentavat hydraulisia iskuja, kun ajo pysäytetään. Ajonopeuden automaattinen vaihto: Nopea-Hidas Ajonopeudet... Nopea: 0-5,0 km/h Hidas: 0-3,1 km/h Maksimi vetovoima... Mäennousukyky... 71,0 kn (7 240 kgf) 70 % (35 astetta), jatkuva Kauha 1 85 mm 55 mm Hydraulisuodattimet Hydraulijärjestelmässä käytetään laadukkaita hydraulisuodattimia. Imuletkuun on yhdistetty imusuodatin, paluuletkuun ja kääntö-/ ajomoottorin vuotolinjaan täysvirtasuodattimet. HALLINTALAITTEET Esiohjaushallintalaitteet. Hitachin alkuperäinen vaimennettu venttiili. Kaivulaite... 2 Ajovivut, joissa on polkimet

19 PAINOT JA PINTAPAINE ZX85US-3 YKSIOSAISELLA PUOMILLA: Varustettu 3,72 m:n yksiosaisella puomilla, 1,62 m:n kaivuvarrella ja 0,28 m 3 kauhalla SFlb (SAE- ja PCSA-tilavuus). Telakengän tyyppi Kengän leveys Koneen paino Pintapaine Kolmiharjainen 450 mm kg 34 kpa (0,35 kgf/cm 2 ) telalappu 600 mm kg 26 kpa (0,27 kgf/cm 2 ) MELUTASO (2000/14/EY) LwA: ympäristöön kohdistuva melu LpA: melutaso kuljettajan paikalla Yksikkö: db(a) LwA LpA ZX85US Vahvike 450 mm kg 33 kpa (0,34 kgf/cm 2 ) Kumi 450 mm kg 33 kpa (0,34 kgf/cm 2 ) Tasainen 450 mm kg 34 kpa (0,35 kgf/cm 2 ) Peruskoneiden painot [mukaan lukien kg:n vastapaino ja kolmiharjaiset telakengät ja lukuun ottamatta puomistoa, polttoainetta, hydrauliöljyä, moottoriöljyä ja jäähdytysnestettä, jne.] ovat: ZX85US kg, 450 mm:n telakengillä TÄYTTÖTILAVUUDET Polttoainesäiliö l Moottorin jäähdytysneste... 10,3 l Moottoriöljy... 12,1 l Vetonapa... 1,2 l (molemmilla puolilla) Hydrauliikkajärjestelmä l Hydrauliöljysäiliö l KAIVULAITTEEN VARUSTEET Pääpuomi ja kaivuvarret ovat hitsattuja kotelorunkorakenteita. Saatavilla 3,72 metrin yksiosainen puomi ja 1,62 metrin kaivuvarsi. Kauhat Tilavuus PCSA, SAE tilavuus Leveys ilman sivuleikkureita Paino 0,24 m mm 231 kg 0,27 m mm 251 kg 0,32 m mm 286 kg 0,38 m mm 306 kg 19

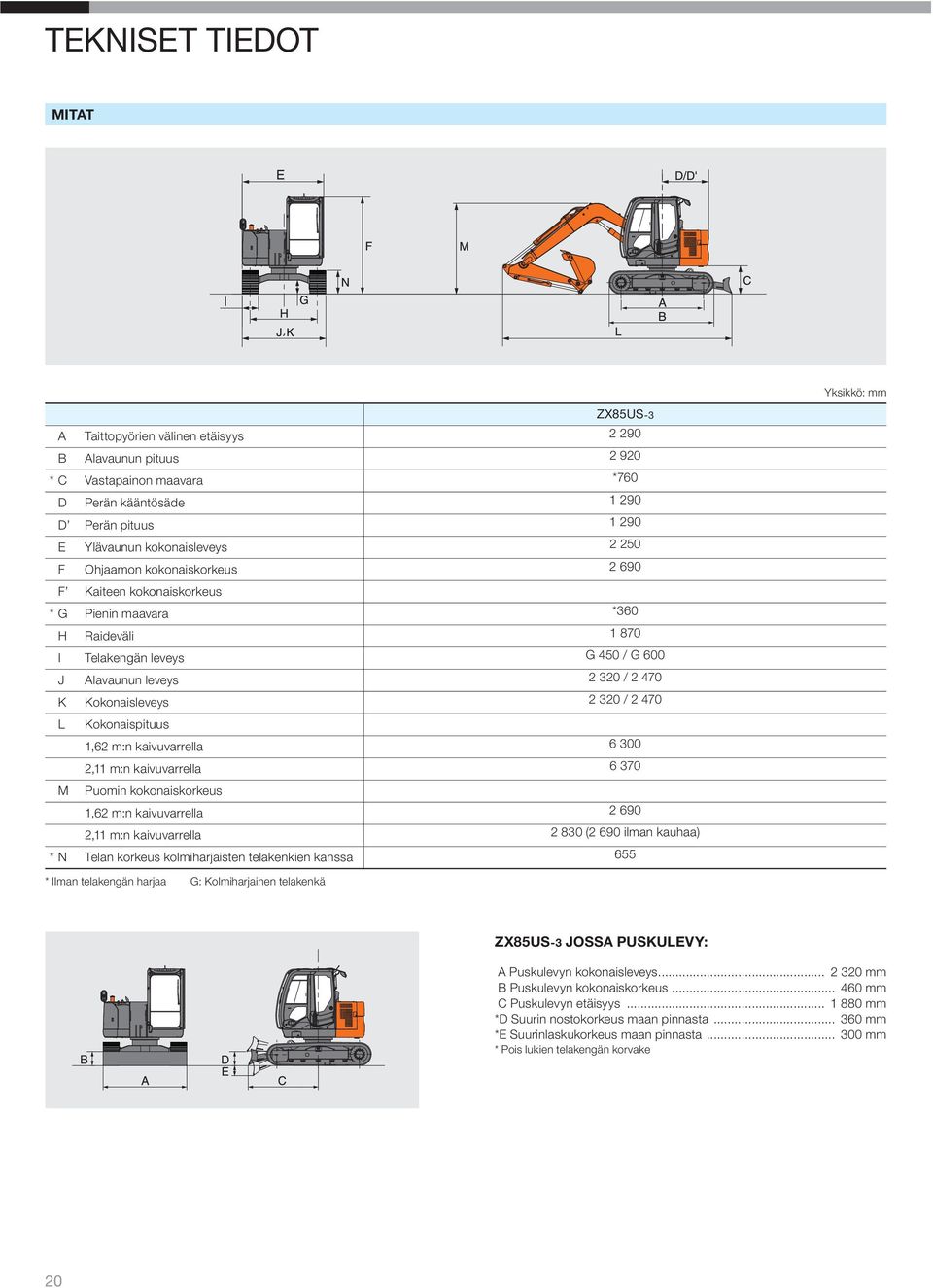

20 TEKNISET TIEDOT MITAT Yksikkö: mm ZX85US-3 A Taittopyörien välinen etäisyys B Alavaunun pituus * C Vastapainon maavara *760 D Perän kääntösäde D Perän pituus E Ylävaunun kokonaisleveys F Ohjaamon kokonaiskorkeus F Kaiteen kokonaiskorkeus *G Pienin maavara *360 H Raideväli I Telakengän leveys G 450 / G 600 J Alavaunun leveys / K Kokonaisleveys / L Kokonaispituus 1,62 m:n kaivuvarrella ,11 m:n kaivuvarrella M Puomin kokonaiskorkeus 1,62 m:n kaivuvarrella ,11 m:n kaivuvarrella (2 690 ilman kauhaa) * N Telan korkeus kolmiharjaisten telakenkien kanssa 655 * Ilman telakengän harjaa G: Kolmiharjainen telakenkä ZX85US-3 JOSSA PUSKULEVY: A Puskulevyn kokonaisleveys mm B Puskulevyn kokonaiskorkeus mm C Puskulevyn etäisyys mm *D Suurin nostokorkeus maan pinnasta mm *E Suurinlaskukorkeus maan pinnasta mm * Pois lukien telakengän korvake 20

21 TYÖ-ULOTTUMAT metriä Maanpinta metriä ZX85US-3 Kaivuvarren pituus 1,62 m 2,12 m A Suurin kaivu-ulottuvuus A Suurin kaivu-ulottuvuus (maassa) B Suurin kaivusyvyys B Suurin kaivusyvyys (8 -taso) C Suurin leikkuukorkeus D Suurin tyhjennyskorkeus E Pienin kääntösäde F Suurin pystysuora seinä G Pienin kääntösäteen korkeus Kauhan kaivuvoima ISO Kauhan kaivuvoima SAE: PCSA Kaivuvarren voima ISO Kaivuvarren voima SAE: PCSA Pois lukien telakengän korvake 38 kn (3 900 kgf) 36 kn (3 700 kgf) 55 kn (5 600 kgf) 47 kn (4 800 kgf) 32 kn (3 300 kgf) 31 kn (3 200 kgf) Yksikkö: mm 21

22 NOSTOKAPASITEETIT Huom.: 1. Luvut perustuvat ISO 10567:ään. 2. ZAXIS-sarjan nostokapasiteetti on alle 75 % kaatokuormasta, kun kone on vakaalla, tasaisella maalla tai 87 %:n hydraulikapasiteetissa. 3. Kuormapiste on kaivuvarren kauhan niveltapin keskiviiva. 4. Tähdellä * merkitään kuorman rajoittumista hydraulikapasiteetin vuoksi m = Maanpinta. A A: Kuormaussäde B: Kuormapisteen korkeus C: Nostokapasiteetti C B ZX85US-3 Puskulevy (alhaalla), yksiosainen puomi Lukema sivulla tai 360 astetta Lukema edessä Yksikkö: kg Toimintaolosuhteet Kuormauspisteen korkeus Kuormaussäde 1,5 m 3,0 m 4,5 m Enimmäisulottuvuudella metriä Puomi 3,72 m Varsi 1,62 m Vastapaino kg Telakenkä 450 mm 4,5 m *1 620 *1 620 *1 550 * ,37 3,0 m *2 270 *2 270 * * ,13 1,5 m * * * ,37 0 (maa) * * * ,17-1,5 m *4 370 *4 370 * * ,46-3,0 m *2 300 * ,88 Toimintaolosuhteet Kuormauspisteen korkeus Kuormaussäde 1,5 m 3,0 m 4,5 m Enimmäisulottuvuudella metriä Puomi 3,72 m Varsi 2,12 m Vastapaino kg Telakenkä 450 mm 4,5 m *1 460 *1 460 *1 300 * ,96 3,0 m *1 870 *1 870 * * ,64 1,5 m * * * ,86 0 (maa) * * * ,67-1,5 m *3 460 *3 460 * * * ,04-3,0 m *5 200 *5 200 * * ,73 22

23 VARUSTEET VAKIOVARUSTEET Vakiovarusteet voivat vaihdella maakohtaisesti. Kysy lisätietoja HITACHIn jälleenmyyjältä. MOOTTORI E-tilan ohjaus 50 A:n vaihtovirtageneraattori Kuiva ilmansuodatin, jossa on tyhjennysventtiili (ilmansuodattimen tukkeutumisen merkkivalolla) Panostyyppinen moottoriöljyn suodatin Panostyyppinen polttoaineensuodatin Ilmanpuhdistimen kaksoissuodattimet Jäähdytin, öljynjäähdytin ja välijäähdytin, joissa pölyltä suojaava verkko Jäähdyttimen paisuntasäiliö Puhaltimen suojus Tärinänvaimentimille asennettu moottori Automaattinen tyhjäkäyntijärjestelmä Sähkökäyttöinen polttoaineen täyttöpumppu automaattikatkaisulla HYDRAULIIKKAJÄRJESTELMÄ Päähallintaventtiili, jossa päävaroventtiili Päähallintaventtiilin lisäportti Imusuodatin Täysvirtasuodatin Esiohjauksen painesuodatin Kääntötyhjennyssuodatin OHJAAMO CRES II -ohjaamo (Center Pillar Reinforced Structure) OPG-yläsuoja, tason I (ISO 10262) mukainen ohjaamo Joka sään äänieristetty teräsohjaamo Varustettu vahvistetuilla, tummennetuilla (vihreä) lasiikkunoilla Neljä nestetäytteistä joustavaa kiinnikettä Ylä- ja alaikkunat sekä vasemman puolen etuikkuna voidaan avata Tuulilasinpyyhkimien tihkutoiminto Etuikkunan pesin Säädettävä, kallistuva istuin säädettävillä kyynärtuilla Jalkatuki Sähkötoiminen äänimerkki AM/FM-radio, jossa on digitaalikello Turvavyö Juomanpidike Savukkeensytytin Tuhkakuppi Säilytyskotelo Hansikaslokero Vaahtosammuttimen kiinnike Lattiamatto Lyhyet hallintavivut Turvaportin sulkuvipu Moottorin pysäytysnuppi Automaattinen ilmastointi Kattoikkuna, jossa häikäisysuoja Ilmajousitettu istuin, jossa lämmitin NÄYTTÖJÄRJESTELMÄ Mittarinäyttö: veden lämpötila, käyttötunnit, polttoainemäärä, kello Muut näytöt: työtila, automaattinen tyhjäkäynti, hehkutus, käyttöolosuhteet yms. Varoitusvalot: ylikuumeneminen, moottorivaroitus, moottoriöljyn paine, lataus, polttoaineen vähimmäistaso, ilmansuodattimen tukos, ylikuorma jne. Hälytyssummerit: ylikuumeneminen, moottoriöljyn paine, ylikuorma VALOT 2 työvaloa YLÄVAUNU Pohjasuojus Vastapaino kg Polttoainetason ilmaisin Hydrauliöljymittari Peruutuspeilit (oikea ja vasen peili sekä ohjaamon takapeili) Käännön jarru ALAVAUNU Seisontajarru Ajomoottorin suojukset Hydraulinen telansäätö Pulttikiinnitteinen vetokehä Ylärullat ja alarullat Vahvistetut telalenkit, joissa on lukitustapit 4 sidontakoukkua PUOMISTO HN-nivelholkit WC (volframi-karbidi) -pinnoitus Kulutus/painelevyt Laippatappi Likatiivisteet kaikissa kauhan tapeissa MUUTA Perustyökalusarja Lukittavat luukut Lukittava polttoainekorkki Liukuestokaiteet Ajosuunnan merkki telarungossa Tiedonkeruujärjestelmä LISÄVARUSTEET Lisävarusteet voivat vaihdella maakohtaisesti. Kysy lisätietoja HITACHIn jälleenmyyjältä. OHJAAMO Laminoitu kaareva etuikkuna OPG-yläsuoja, tason II mukainen ohjaamo Ilmajousitettu istuin, jossa lämmitin Sadesuoja Aurinkosuoja 12 voltin virtalähde VALOT Etutyövalot ohjaamon katolla Takatyövalot ohjaamon katolla Varoitusvilkku Puomin lisävalot suojalla ALAVAUNU Telasuojat Puskulevy (leveys mm / mm) LISÄLAITTEET Iskuvasaran ja murskaimen putkitus Kahden pumpun yhteisvirtaus Esiohjauspiirin paineakku Hitsattu kauhaliitos, jossa hitsattu koukku MUUTA Letkunrikkoventtiili Ylikuorman hälytin Kaksois-polttoainesuodatin Taustakamera Biohajoava öljy Suuritehoinen täysvirtasuodatin 23

24 Ennen tämän koneen ja satelliittitiedonsiirtojärjestelmän käyttämistä maassa, jota varten sitä ei ole suunniteltu, saattaa olla tarpeen tehdä muutoksia, jotta kone täyttää paikallisten määräysten (mukaan lukien turvallisuusstandardit) ja maan lakien mukaiset vaatimukset. Älä vie tätä konetta maahan, jota varten sitä ei ole suunniteltu, äläkä käytä konetta tällaisessa maassa, ennen kuin olet varmistanut yhteensopivuuden. Kysy Hitachi-jälleenmyyjältä lisätietoja yhteensopivuudesta. Nämä tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Piirrokset ja valokuvat ovat perusmalleista, ja ne saattavat sisältää tai olla sisältämättä lisälaitteita tai varusteita. Muutoksia saattaa ilmetä väreissä ja toiminnoissa. Lue käyttöohje ennen käyttöä, jotta osaat käyttää konetta turvallisesti ja oikein. Hitachi Construction Machinery KS-FI092EU
