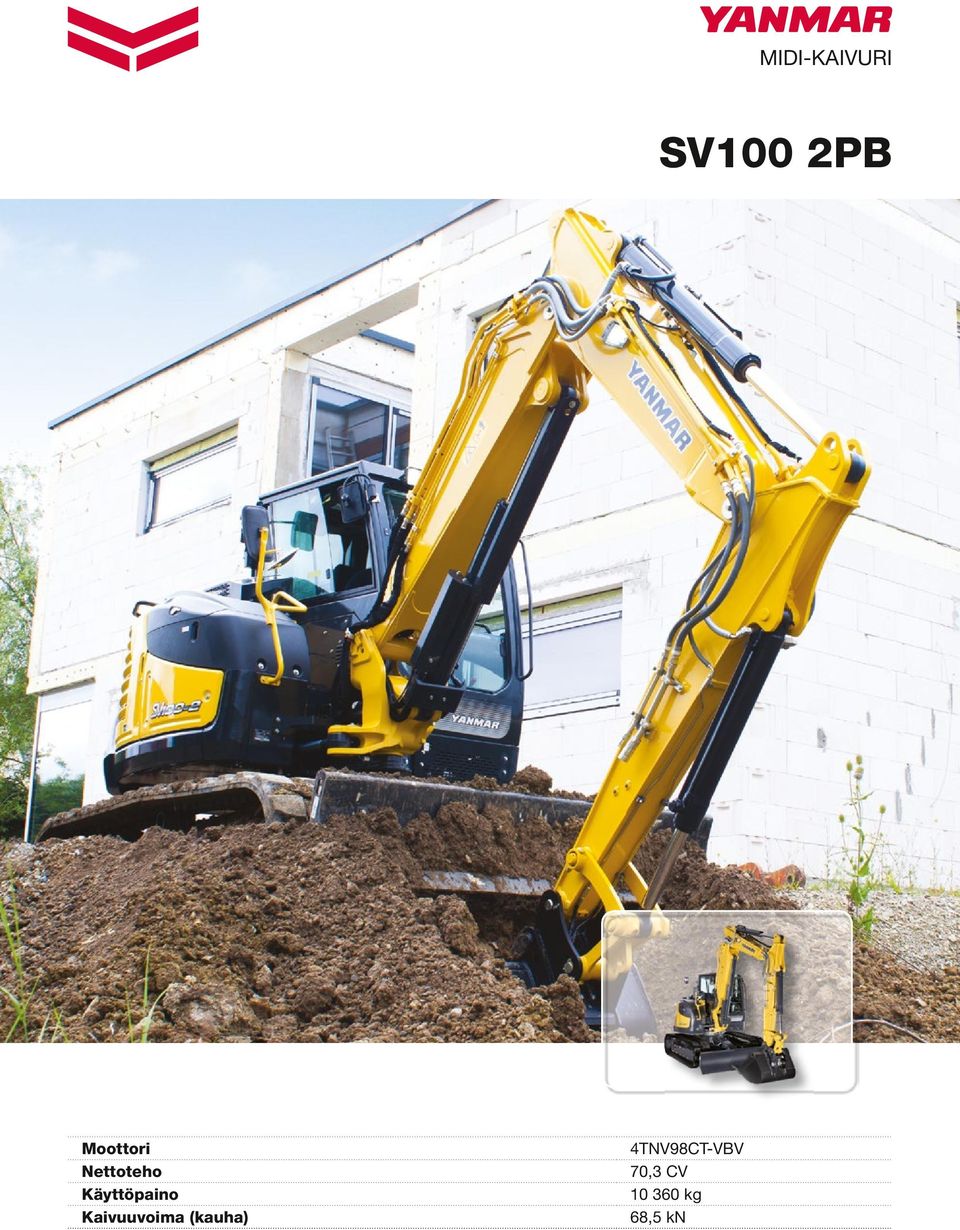

1 MIDI-KAIVURI SV100 2PB Moottori Nettoteho Käyttöpaino Kaivuuvoima (kauha) 4TNV98CT-VBV 70,3 CV kg 68,5 kn

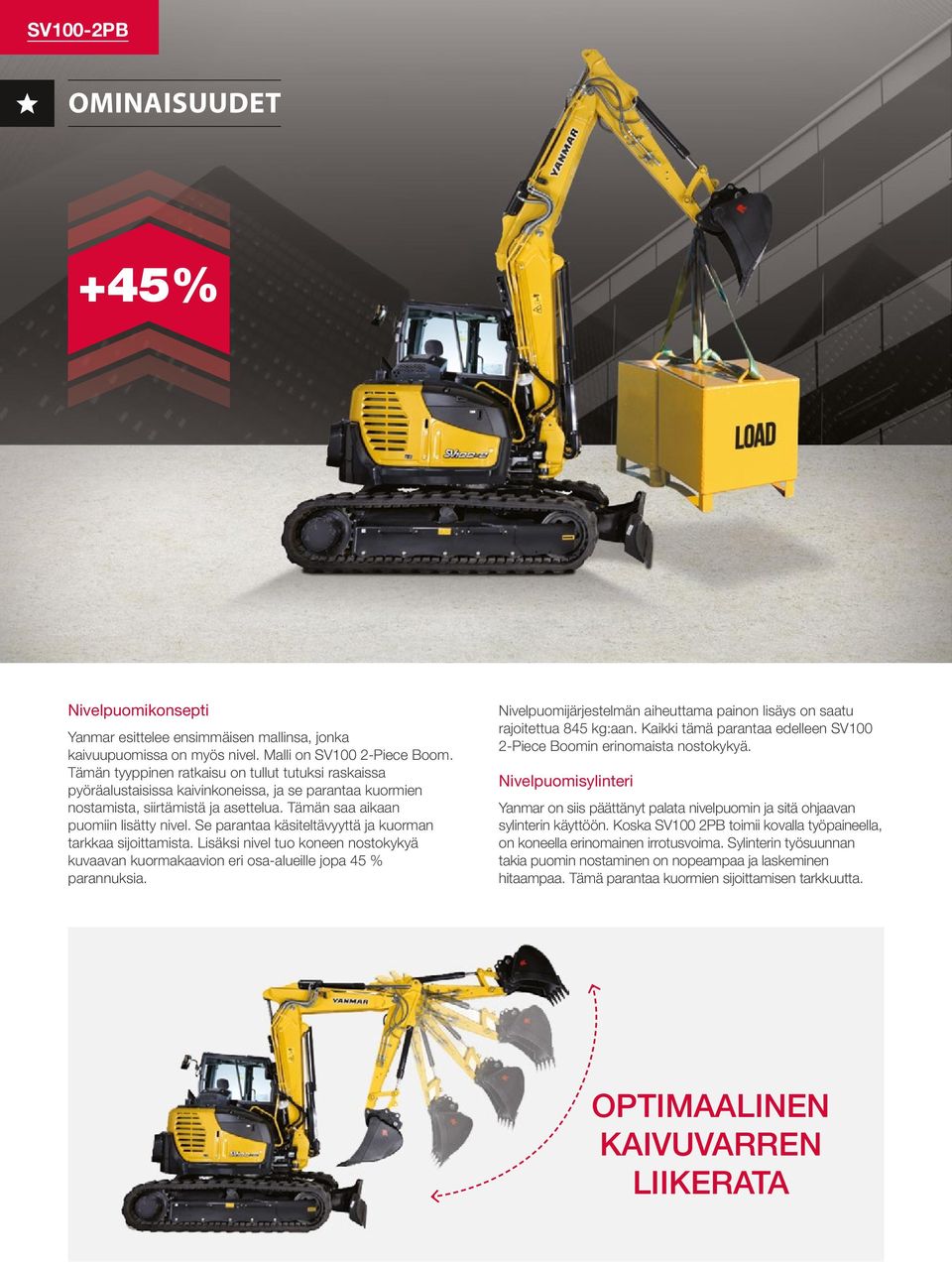

2 OMINAISUUDET +45% Nivelpuomikonsepti Yanmar esittelee ensimmäisen mallinsa, jonka kaivuupuomissa on myös nivel. Malli on SV100 2-Piece Boom. Tämän tyyppinen ratkaisu on tullut tutuksi raskaissa pyöräalustaisissa kaivinkoneissa, ja se parantaa kuormien nostamista, siirtämistä ja asettelua. Tämän saa aikaan puomiin lisätty nivel. Se parantaa käsiteltävyyttä ja kuorman tarkkaa sijoittamista. Lisäksi nivel tuo koneen nostokykyä kuvaavan kuormakaavion eri osa-alueille jopa 45 % parannuksia. Nivelpuomijärjestelmän aiheuttama painon lisäys on saatu rajoitettua 845 kg:aan. Kaikki tämä parantaa edelleen SV100 2-Piece Boomin erinomaista nostokykyä. Nivelpuomisylinteri Yanmar on siis päättänyt palata nivelpuomin ja sitä ohjaavan sylinterin käyttöön. Koska SV100 2PB toimii kovalla työpaineella, on koneella erinomainen irrotusvoima. Sylinterin työsuunnan takia puomin nostaminen on nopeampaa ja laskeminen hitaampaa. Tämä parantaa kuormien sijoittamisen tarkkuutta. OPTIMAALINEN KAIVUVARREN LIIKERATA

Se parantaa käsiteltävyyttä ja kuorman tarkkaa sijoittamista. Lisäksi nivel tuo koneen nostokykyä kuvaavan kuormakaavion eri osa-alueille jopa 45 % parannuksia.

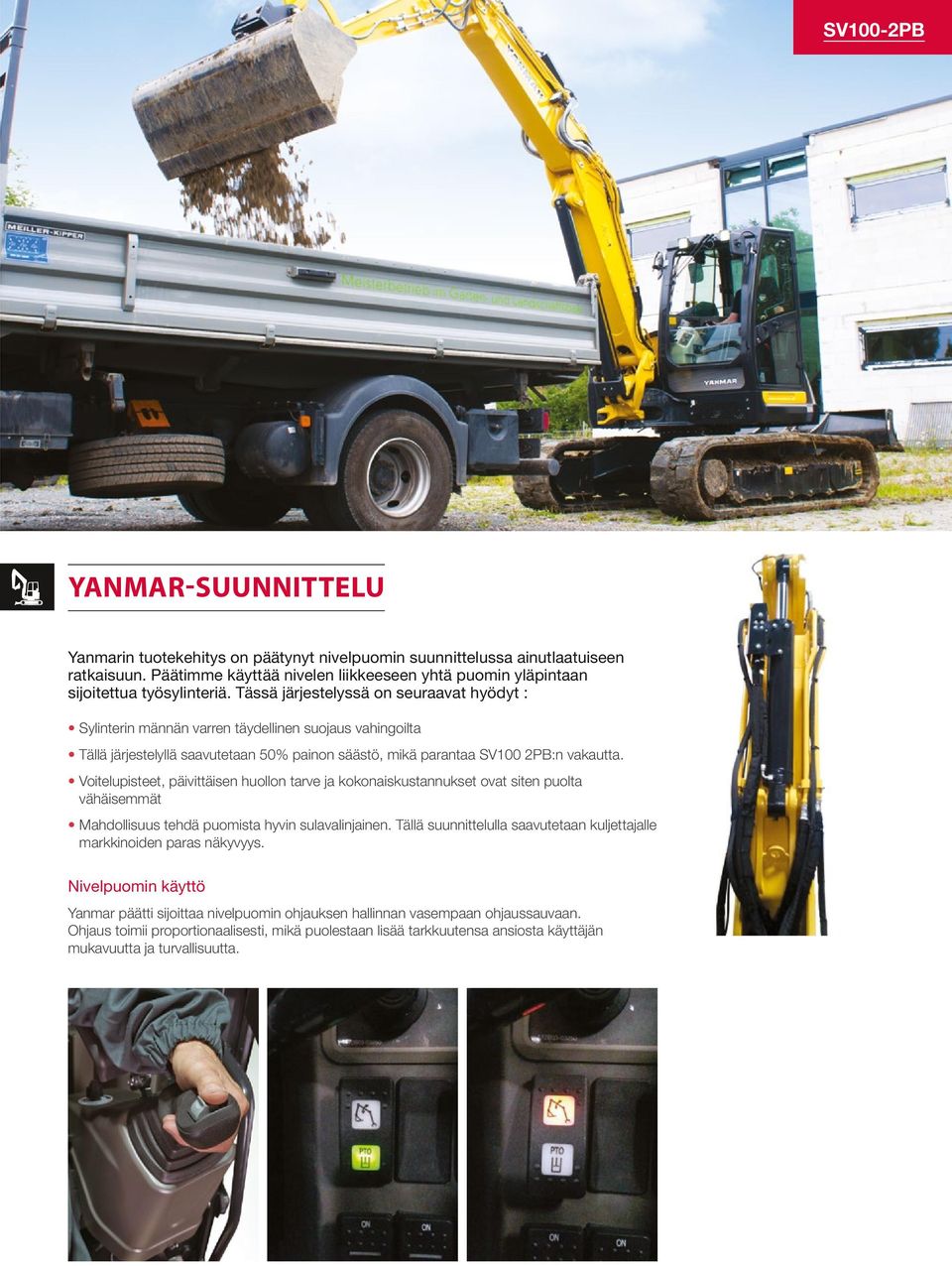

3 YANMAR-SUUNNITTELU Yanmarin tuotekehitys on päätynyt nivelpuomin suunnittelussa ainutlaatuiseen ratkaisuun. Päätimme käyttää nivelen liikkeeseen yhtä puomin yläpintaan sijoitettua työsylinteriä. Tässä järjestelyssä on seuraavat hyödyt : Sylinterin männän varren täydellinen suojaus vahingoilta Tällä järjestelyllä saavutetaan 50% painon säästö, mikä parantaa SV100 2PB:n vakautta. Voitelupisteet, päivittäisen huollon tarve ja kokonaiskustannukset ovat siten puolta vähäisemmät Mahdollisuus tehdä puomista hyvin sulavalinjainen. Tällä suunnittelulla saavutetaan kuljettajalle markkinoiden paras näkyvyys. Nivelpuomin käyttö Yanmar päätti sijoittaa nivelpuomin ohjauksen hallinnan vasempaan ohjaussauvaan. Ohjaus toimii proportionaalisesti, mikä puolestaan lisää tarkkuutensa ansiosta käyttäjän mukavuutta ja turvallisuutta.

Voitelupisteet, päivittäisen huollon tarve ja kokonaiskustannukset ovat siten puolta vähäisemmät Mahdollisuus tehdä puomista hyvin sulavalinjainen.

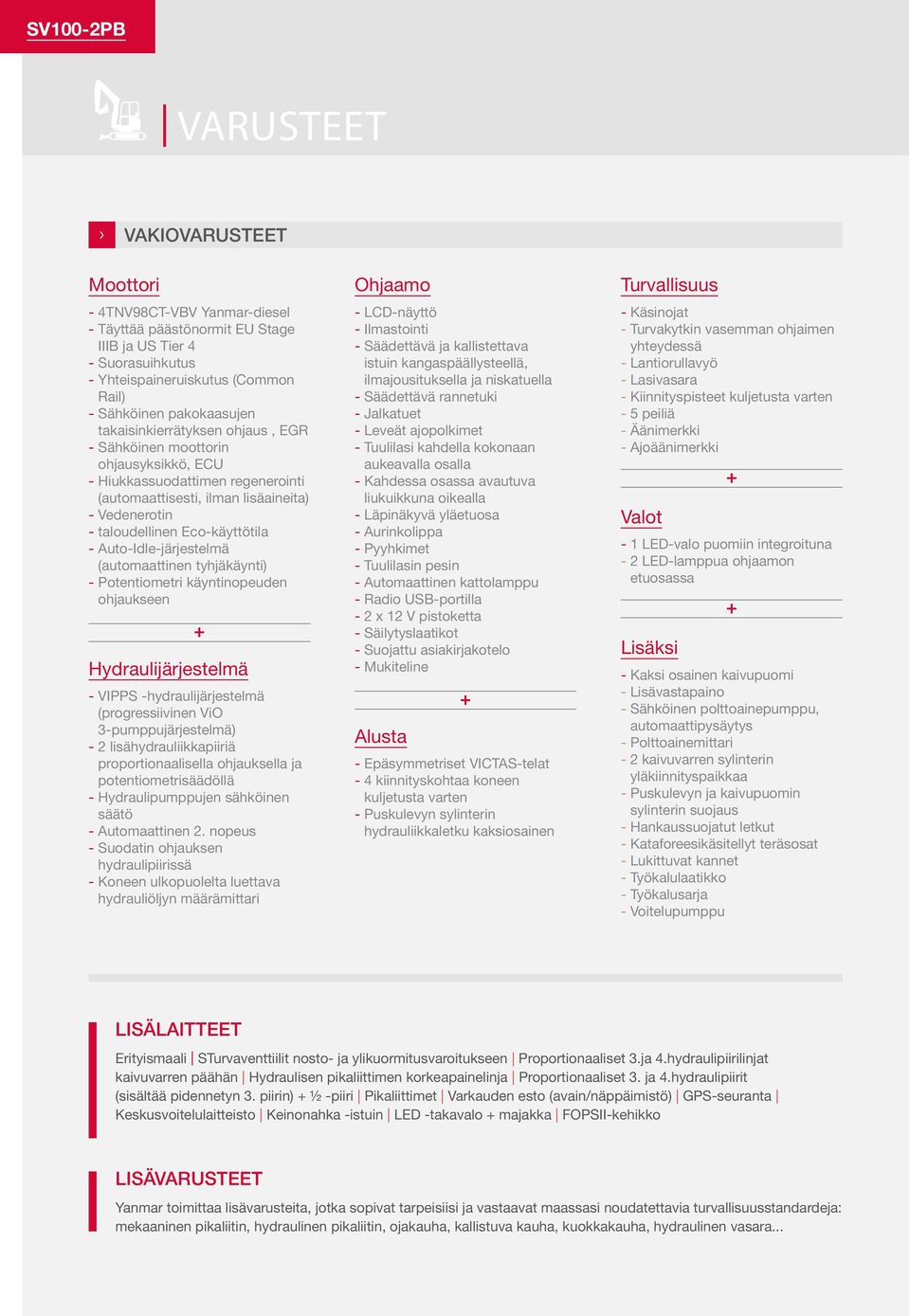

4 VARUSTEET VAKIOVARUSTEET Moottori - 4TNV98CT-VBV Yanmar-diesel - Täyttää päästönormit EU Stage IIIB ja US Tier 4 - Suorasuihkutus - Yhteispaineruiskutus (Common Rail) - Sähköinen pakokaasujen takaisinkierrätyksen ohjaus, EGR - Sähköinen moottorin ohjausyksikkö, ECU - Hiukkassuodattimen regenerointi (automaattisesti, ilman lisäaineita) - Vedenerotin - taloudellinen Eco-käyttötila - Auto-Idle-järjestelmä (automaattinen tyhjäkäynti) - Potentiometri käyntinopeuden ohjaukseen + Hydraulijärjestelmä - VIPPS -hydraulijärjestelmä (progressiivinen ViO 3-pumppujärjestelmä) - 2 lisähydrauliikkapiiriä proportionaalisella ohjauksella ja potentiometrisäädöllä - Hydraulipumppujen sähköinen säätö - Automaattinen 2. nopeus - Suodatin ohjauksen hydraulipiirissä - Koneen ulkopuolelta luettava hydrauliöljyn määrämittari Ohjaamo - LCD-näyttö - Ilmastointi - Säädettävä ja kallistettava istuin kangaspäällysteellä, ilmajousituksella ja niskatuella - Säädettävä rannetuki - Jalkatuet - Leveät ajopolkimet - Tuulilasi kahdella kokonaan aukeavalla osalla - Kahdessa osassa avautuva liukuikkuna oikealla - Läpinäkyvä yläetuosa - Aurinkolippa - Pyyhkimet - Tuulilasin pesin - Automaattinen kattolamppu - Radio USB-portilla - 2 x 12 V pistoketta - Säilytyslaatikot - Suojattu asiakirjakotelo - Mukiteline Alusta + - Epäsymmetriset VICTAS-telat - 4 kiinnityskohtaa koneen kuljetusta varten - Puskulevyn sylinterin hydrauliikkaletku kaksiosainen Turvallisuus - Käsinojat - Turvakytkin vasemman ohjaimen yhteydessä - Lantiorullavyö - Lasivasara - Kiinnityspisteet kuljetusta varten - 5 peiliä - Äänimerkki - Ajoäänimerkki Valot - 1 LED-valo puomiin integroituna - 2 LED-lamppua ohjaamon etuosassa Lisäksi Kaksi osainen kaivupuomi - Lisävastapaino - Sähköinen polttoainepumppu, automaattipysäytys - Polttoainemittari - 2 kaivuvarren sylinterin yläkiinnityspaikkaa - Puskulevyn ja kaivupuomin sylinterin suojaus - Hankaussuojatut letkut - Kataforeesikäsitellyt teräsosat - Lukittuvat kannet - Työkalulaatikko - Työkalusarja - Voitelupumppu LISÄLAITTEET Erityismaali STurvaventtiilit nosto- ja ylikuormitusvaroitukseen Proportionaaliset 3.ja 4.hydraulipiirilinjat kaivuvarren päähän Hydraulisen pikaliittimen korkeapainelinja Proportionaaliset 3. ja 4.hydraulipiirit (sisältää pidennetyn 3. piirin) + ½ -piiri Pikaliittimet Varkauden esto (avain/näppäimistö) GPS-seuranta Keskusvoitelulaitteisto Keinonahka -istuin LED -takavalo + majakka FOPSII-kehikko LISÄVARUSTEET Yanmar toimittaa lisävarusteita, jotka sopivat tarpeisiisi ja vastaavat maassasi noudatettavia turvallisuusstandardeja: mekaaninen pikaliitin, hydraulinen pikaliitin, ojakauha, kallistuva kauha, kuokkakauha, hydraulinen vasara...

Auto-Idle-järjestelmä (automaattinen tyhjäkäynti) - Potentiometri käyntinopeuden ohjaukseen + Hydraulijärjestelmä - VIPPS -hydraulijärjestelmä (progressiivinen ViO 3-pumppujärjestelmä) - 2

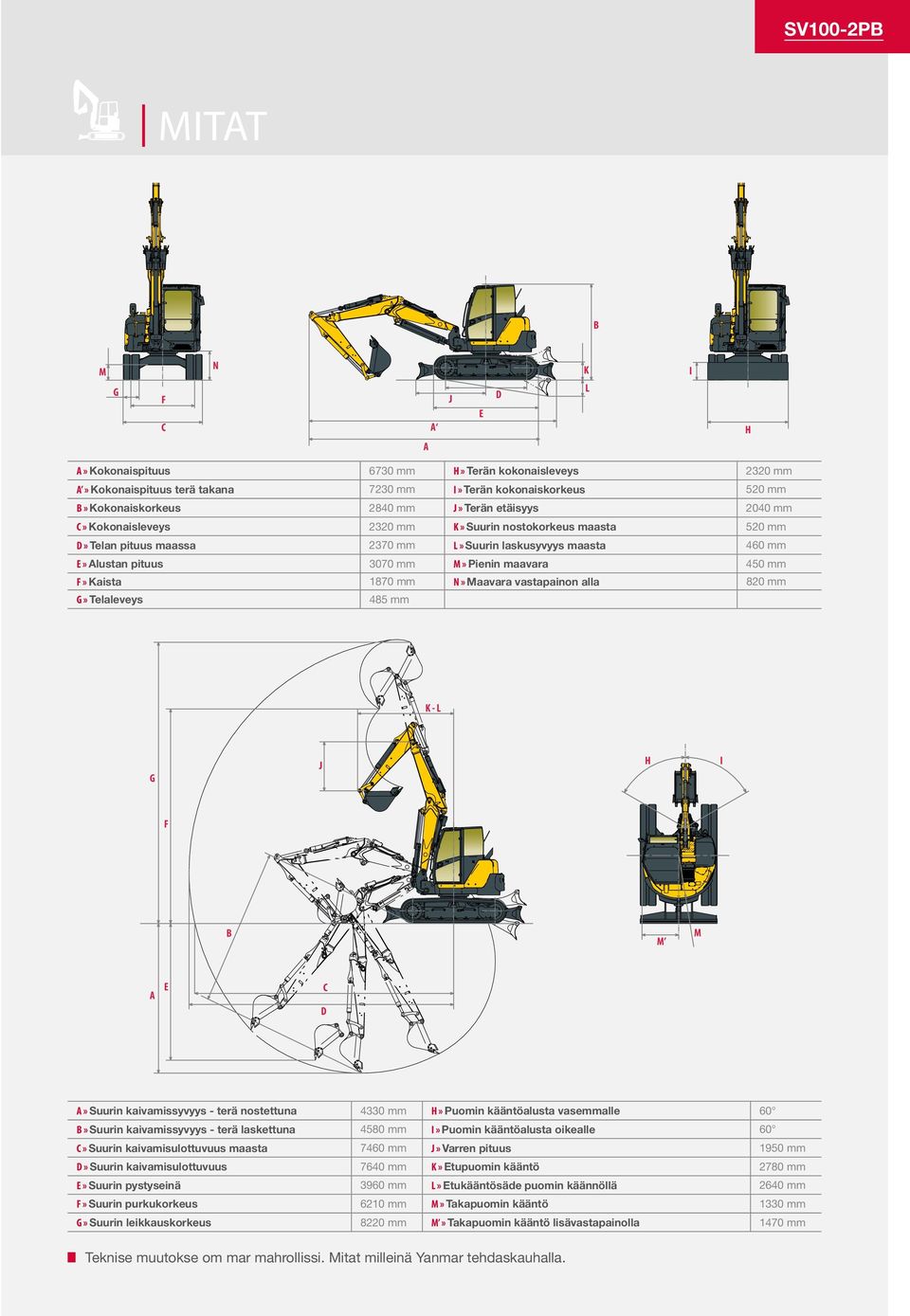

5 SV100-2PB MITAT B N M G K D J F I L E A C H A A» Kokonaispituus 6730 mm H» Terän kokonaisleveys 2320 mm A» Kokonaispituus terä takana 7230 mm I» Terän kokonaiskorkeus 520 mm B» Kokonaiskorkeus 2840 mm J» Terän etäisyys 2040 mm C» Kokonaisleveys 2320 mm K» Suurin nostokorkeus maasta 520 mm D» Telan pituus maassa 2370 mm L» Suurin laskusyvyys maasta 460 mm E» Alustan pituus 3070 mm M» Pienin maavara 450 mm F» Kaista 1870 mm N» Maavara vastapainon alla 820 mm G» Telaleveys 485 mm K-L H J G I F B A E M M C D A» Suurin kaivamissyvyys - terä nostettuna 4330 mm H» Puomin kääntöalusta vasemmalle 60 B» Suurin kaivamissyvyys - terä laskettuna 4580 mm I» Puomin kääntöalusta oikealle 60 C» Suurin kaivamisulottuvuus maasta 7460 mm J» Varren pituus 1950 mm D» Suurin kaivamisulottuvuus 7640 mm K» Etupuomin kääntö 2780 mm E» Suurin pystyseinä 3960 mm L» Etukääntösäde puomin käännöllä 2640 mm F» Suurin purkukorkeus 6210 mm M» Takapuomin kääntö 1330 mm G» Suurin leikkauskorkeus 8220 mm M» Takapuomin kääntö lisävastapainolla 1470 mm Teknise muutokse om mar mahrollissi. Mitat milleinä Yanmar tehdaskauhalla.

maavara 450 mm F» Kaista 1870 mm N» Maavara vastapainon alla 820 mm G» Telaleveys 485 mm K-L H J G I F B A E M M C D A» Suurin kaivamissyvyys - terä nostettuna 4330 mm H» Puomin kääntöalusta

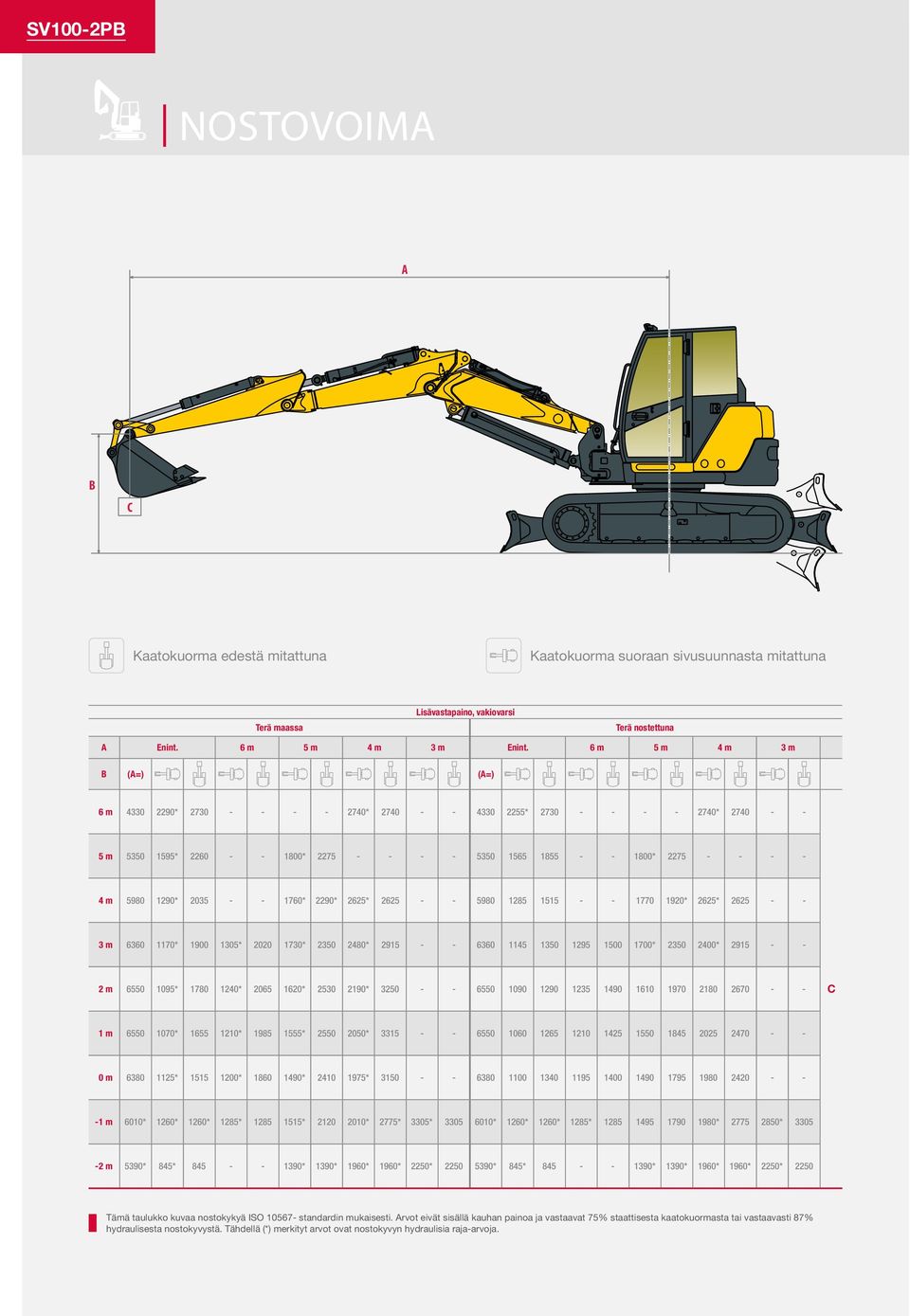

6 NOSTOVOIMA A B C Kaatokuorma edestä mitattuna Kaatokuorma suoraan sivusuunnasta mitattuna Terä maassa Lisävastapaino, vakiovarsi Terä nostettuna A Enint. 6 m 5 m 4 m 3 m Enint. 6 m 5 m 4 m 3 m B (A=) (A=) 6 m * * * * m * * * m * * 2290* 2625* * 2625* m * * * * * * m * * * * C 1 m * * * * m * * * * m 6010* 1260* 1260* 1285* * * 2775* 3305* * 1260* 1260* 1285* * * m 5390* 845* * 1390* 1960* 1960* 2250* * 845* * 1390* 1960* 1960* 2250* 2250 Tämä taulukko kuvaa nostokykyä ISO standardin mukaisesti. Arvot eivät sisällä kauhan painoa ja vastaavat 75% staattisesta kaatokuormasta tai vastaavasti 87% hydraulisesta nostokyvystä. Tähdellä (*) merkityt arvot ovat nostokyvyn hydraulisia raja-arvoja.

1290* 2035 - - 1760* 2290* 2625* 2625 - - 5980 1285 1515 - - 1770 1920* 2625* 2625 - - 3 m 6360 1170* 1900 1305* 2020 1730* 2350 2480* 2915 - - 6360 1145 1350 1295 1500 1700* 2350 2400* 2915 - - 2 m

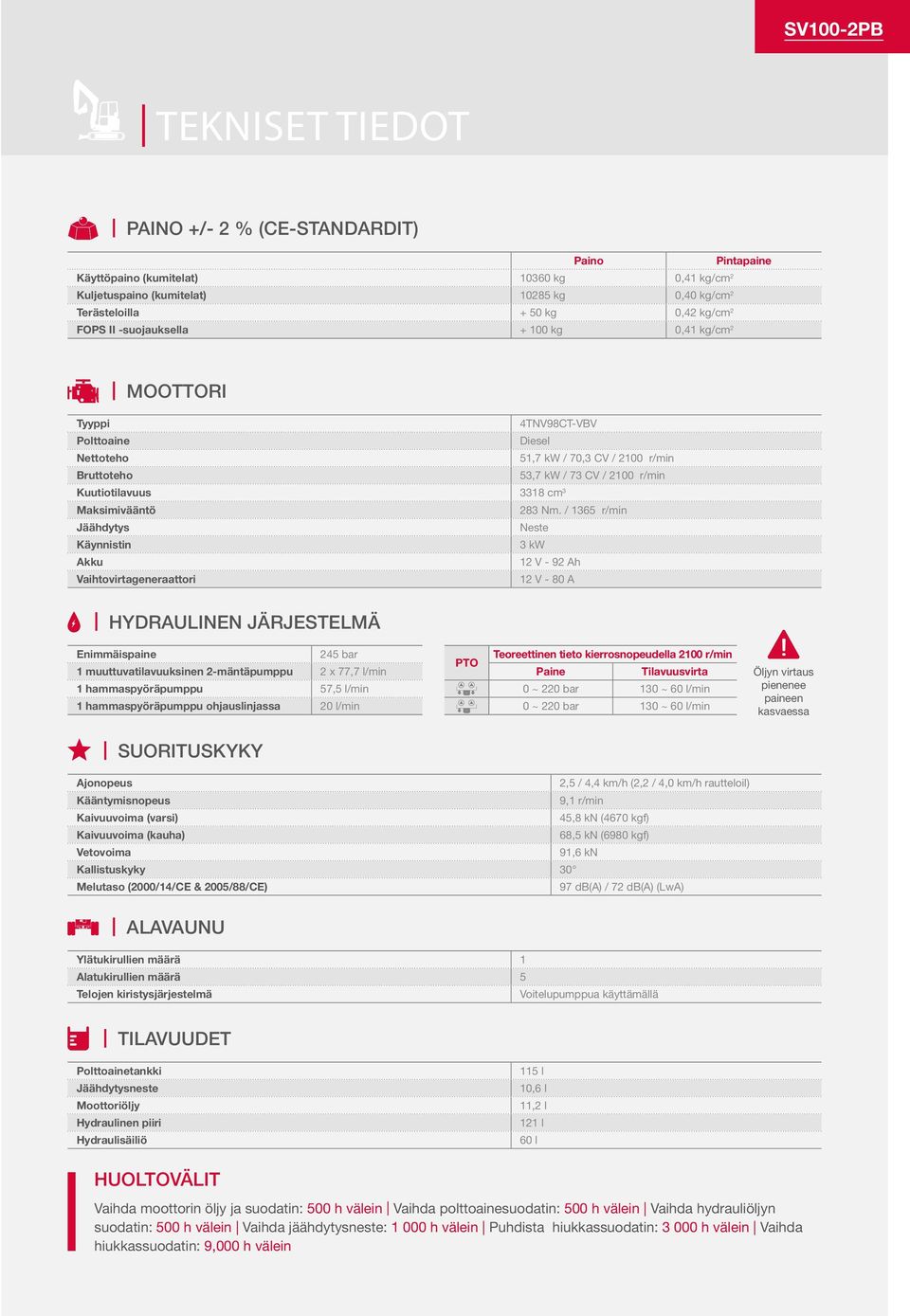

7 TEKNISET TIEDOT PAINO +/- 2 % (CE-STANDARDIT) Paino Pintapaine Käyttöpaino (kumitelat) kg 0,41 kg/cm 2 Kuljetuspaino (kumitelat) kg 0,40 kg/cm 2 Terästeloilla + 50 kg 0,42 kg/cm 2 FOPS II -suojauksella kg 0,41 kg/cm 2 MOOTTORI Tyyppi 4TNV98CT-VBV Polttoaine Diesel Nettoteho 51,7 kw / 70,3 CV / 2100 r/min Bruttoteho 53,7 kw / 73 CV / 2100 r/min Kuutiotilavuus 3318 cm 3 Maksimivääntö 283 Nm. / 1365 r/min Jäähdytys Neste Käynnistin 3 kw Akku 12 V - 92 Ah Vaihtovirtageneraattori 12 V - 80 A HYDRAULINEN JÄRJESTELMÄ Enimmäispaine 245 bar 1 muuttuvatilavuuksinen 2-mäntäpumppu 2 x 77,7 l/min 1 hammaspyöräpumppu 57,5 l/min 1 hammaspyöräpumppu ohjauslinjassa 20 l/min PTO Teoreettinen tieto kierrosnopeudella 2100 r/min Paine Tilavuusvirta 0 ~ 220 bar 130 ~ 60 l/min 0 ~ 220 bar 130 ~ 60 l/min Öljyn virtaus pienenee paineen kasvaessa SUORITUSKYKY Ajonopeus 2,5 / 4,4 km/h (2,2 / 4,0 km/h rautteloil) Kääntymisnopeus 9,1 r/min Kaivuuvoima (varsi) 45,8 kn (4670 kgf) Kaivuuvoima (kauha) 68,5 kn (6980 kgf) Vetovoima 91,6 kn Kallistuskyky 30 Melutaso (2000/14/CE & 2005/88/CE) 97 db(a) / 72 db(a) (LwA) ALAVAUNU Ylätukirullien määrä 1 Alatukirullien määrä 5 Telojen kiristysjärjestelmä Voitelupumppua käyttämällä TILAVUUDET Polttoainetankki Jäähdytysneste Moottoriöljy Hydraulinen piiri Hydraulisäiliö 115 l 10,6 l 11,2 l 121 l 60 l HUOLTOVÄLIT Vaihda moottorin öljy ja suodatin: 500 h välein Vaihda polttoainesuodatin: 500 h välein Vaihda hydrauliöljyn suodatin: 500 h välein Vaihda jäähdytysneste: h välein Puhdista hiukkassuodatin: h välein Vaihda hiukkassuodatin: 9,000 h välein

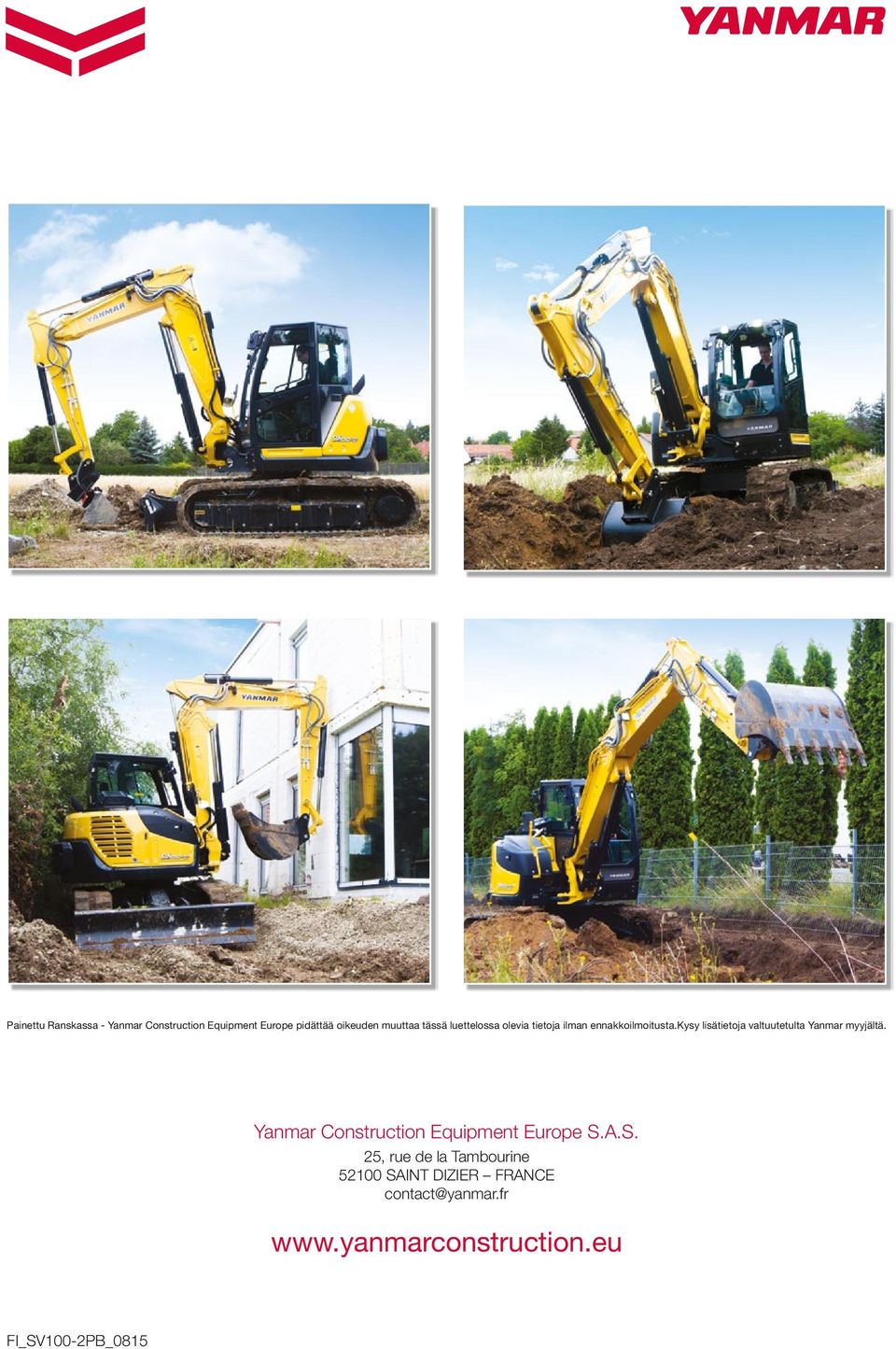

8 Painettu Ranskassa - Yanmar Construction Equipment Europe pidättää oikeuden muuttaa tässä luettelossa olevia tietoja ilman ennakkoilmoitusta.kysy lisätietoja valtuutetulta Yanmar myyjältä. Yanmar Construction Equipment Europe S.A.S. 25, rue de la Tambourine SAINT DIZIER FRANCE contact@yanmar.fr FI_SV100-2PB_0815

kysy lisätietoja valtuutetulta Yanmar myyjältä. Yanmar Construction Equipment Europe S.
