1 40,7 kw / 54,6 hv / k/min kg mm DX80R Minikaivukone

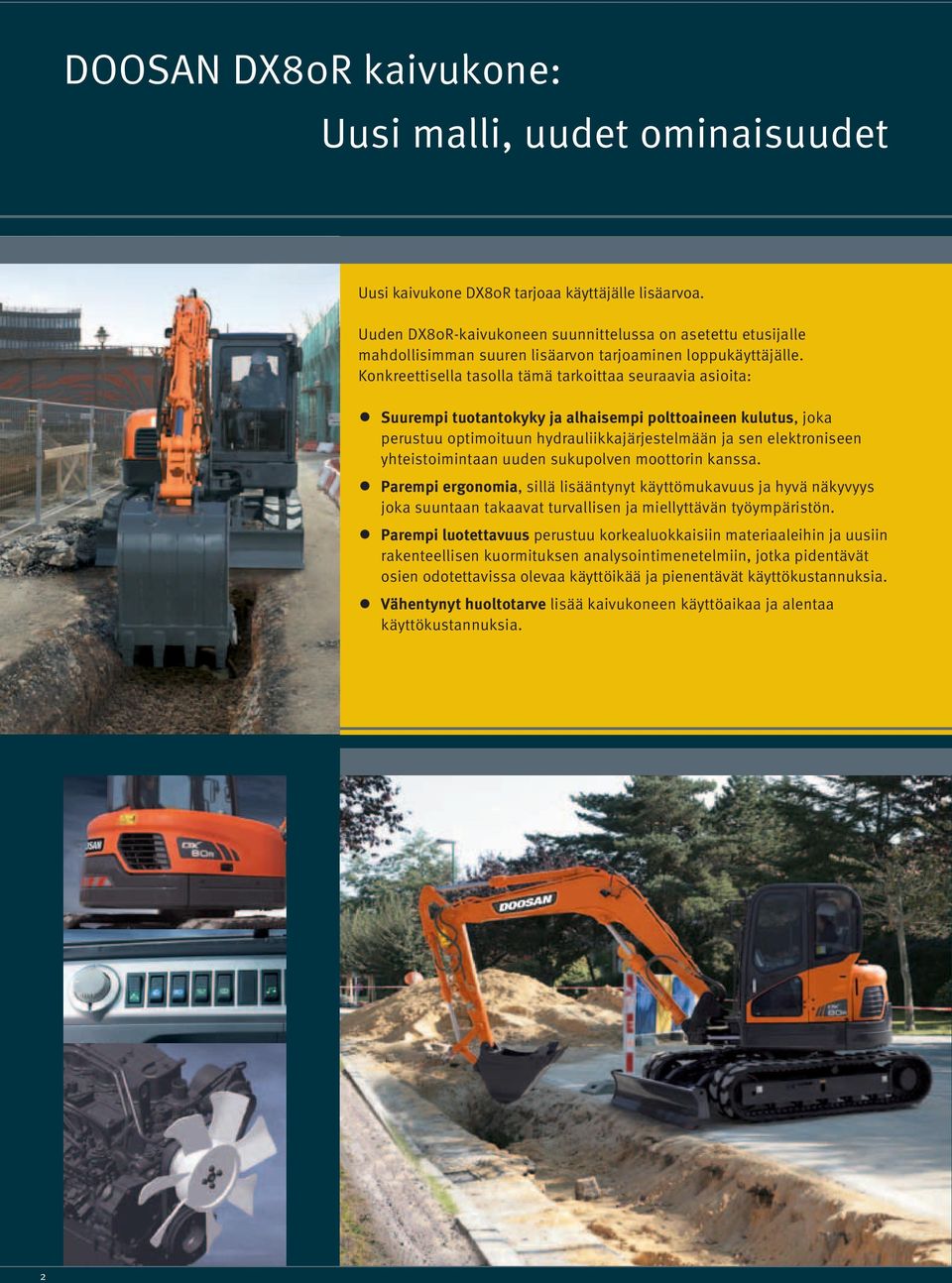

2 Doosan DX80R kaivukone: Uusi malli, uudet ominaisuudet Uusi kaivukone DX80R tarjoaa käyttäjälle lisäarvoa. Uuden DX80R-kaivukoneen suunnittelussa on asetettu etusijalle mahdollisimman suuren lisäarvon tarjoaminen loppukäyttäjälle. Konkreettisella tasolla tämä tarkoittaa seuraavia asioita: Suurempi tuotantokyky ja alhaisempi polttoaineen kulutus, joka perustuu optimoituun hydrauliikkajärjestelmään ja sen elektroniseen yhteistoimintaan uuden sukupolven moottorin kanssa. Parempi ergonomia, sillä lisääntynyt käyttömukavuus ja hyvä näkyvyys joka suuntaan takaavat turvallisen ja miellyttävän työympäristön. Parempi luotettavuus perustuu korkealuokkaisiin materiaaleihin ja uusiin rakenteellisen kuormituksen analysointimenetelmiin, jotka pidentävät osien odotettavissa olevaa käyttöikää ja pienentävät käyttökustannuksia. Vähentynyt huoltotarve lisää kaivukoneen käyttöaikaa ja alentaa käyttökustannuksia. 2

Konkreettisella tasolla tämä tarkoittaa seuraavia asioita: Suurempi tuotantokyky ja alhaisempi polttoaineen kulutus, joka perustuu optimoituun hydrauliikkajärjestelmään ja sen elektroniseen

3 Tekniset tiedot q Moottori Malli Yanmar 4TNV98-ZWDB8 Sylintereiden määrä / iskutilavuus 4 / cc Vauhtipyörän nimellisteho 40,7 kw (54,6 hv) / rpm (SAE J 1349, net) 40,7 kw (55,3 Ps) / rpm (Din 6271) Maksimivääntö 22,74 ~24,76 kgf.m / rpm Sylinterin läpimitta ja iskun pituus 98 mm x 110 mm Vaihtovirtalaturi 12 V / 60 Ah q Ohjaamo Melutasot (dynaaminen arvo) Melutaso ulkopuolella (LWA) 98 db (A) (2000/14/EC) Melutaso ohjaamossa (LPA) 77 db (A) (ISO 6396) q Hydrauliikkajärjestelmä Pääpumput Kaksoissäätötilavuuspumppu Öljyn maksimituotto: 1 x 144 l/min Esiohjauspumppu Hammaspyöräpumppu - Öljyn maksimituotto: 22 l/min Järjestelmän maksimipaine Puomi/varsi/kauha: 300 kgf/cm² (294 bar) Ajo: 280 kgf/cm² (275 bar) Kääntö: 220 kgf/cm² (215 bar) q Kääntömekanismi Käännönjarru on jousitoiminen ja se vapautetaan hydraulisesti. Kääntönopeus 9,6 rpm Kääntösäde takana mm Puomin tyvikääntö vasen / oikea 70 / 55 q Käyttö Kulkunopeus (nopea/hidas) 4,6 / 2,9 km/h Vetovoima 3.600/6.200 kgf Maksimikaltevuus 30 / 58 % q Paino Puomi mm Varsi mm Kauha SAE 0,28 m 3 Telat 450 mm Telat Työpaino Maahan kohdistuva paine Kumi kg 0,39 kgf/cm² Teräs kg 0,39 kgf/cm² q Alavaunu Hydraulinen telan kireyden säätö ja jousivaimennus Alarullat (molemmilla puolilla) 5 Telat Kumi / Teräs Telan leveys 450 mm q Täyttötilavuudet Polttoainesäiliö 115 l Jäähdytysjärjestelmä (jäähdyttimen tilavuus) 10 l Moottoriöljy 11,6 l Hydrauliikkajärjestelmä 127 l Hydraulisäiliö 73 l Ajovaihde 1,4 l q Kauhat Tilavuus (m 3 ) Leveys (mm) Paino (Kg) Suositeltu kauhakoko PCSA CECE Ilman Sivuleikkureiden Puomi mm kukkuratäyttö kukkuratäyttö sivuleikkureita kanssa Varsi mm Varsi mm 0,28 m 3 0,24 m mm 812 mm 232 kg B B 0,20 m 3 0,18 m mm 646 mm 209 kg A A A. Sopii materiaaleille, joiden tiheys on enintään kg/m 3 B. Sopii materiaaleille, joiden tiheys on enintään kg/m 3 3

300 rpm Sylinterin läpimitta ja iskun pituus 98 mm x 110 mm Vaihtovirtalaturi 12 V / 60 Ah q Ohjaamo Melutasot (dynaaminen arvo) Melutaso ulkopuolella (LWA) 98 db (A) (2000/14/EC) Melutaso ohjaamossa

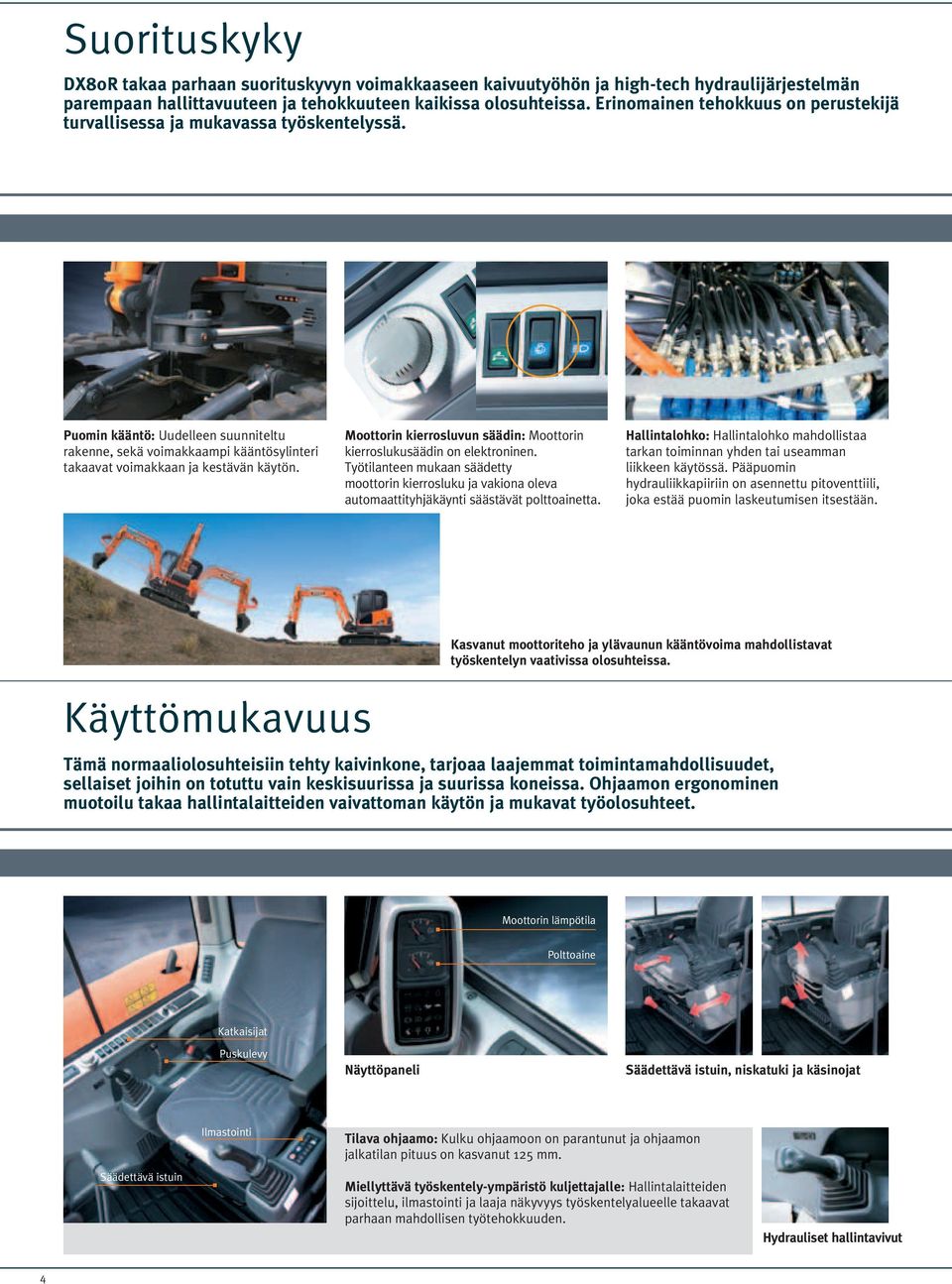

4 Suorituskyky DX80R takaa parhaan suorituskyvyn voimakkaaseen kaivuutyöhön ja high-tech hydrau lijärjestelmän parempaan hallittavuuteen ja tehokkuuteen kaikissa olosuhteissa. Erinomainen tehokkuus on perustekijä turvallisessa ja mukavassa työskentelyssä. Puomin kääntö: Uudelleen suunniteltu rakenne, sekä voimakkaampi kääntösylinteri takaavat voimakkaan ja kestävän käytön. Moottorin kierrosluvun säädin: Moottorin kierroslukusäädin on elektroninen. Työtilanteen mukaan säädetty moottorin kierrosluku ja vakiona oleva automaattityhjäkäynti säästävät polttoainetta. Hallintalohko: Hallintalohko mahdollistaa tarkan toiminnan yhden tai useamman liikkeen käytössä. Pääpuomin hydrauliikkapiiriin on asennettu pitoventtiili, joka estää puomin laskeutumisen itsestään. Käyttömukavuus Kasvanut moottoriteho ja ylävaunun kääntövoima mahdollistavat työskentelyn vaativissa olosuhteissa. Tämä normaaliolosuhteisiin tehty kaivinkone, tarjoaa laajemmat toimintamahdollisuudet, sellaiset joihin on totuttu vain keskisuurissa ja suurissa koneissa. Ohjaamon ergonominen muotoilu takaa hallintalaitteiden vaivattoman käytön ja mukavat työolosuhteet. Moottorin lämpötila Polttoaine Katkaisijat Puskulevy Näyttöpaneli Säädettävä istuin, niskatuki ja käsinojat Säädettävä istuin Ilmastointi Tilava ohjaamo: Kulku ohjaamoon on parantunut ja ohjaamon jalkatilan pituus on kasvanut 125 mm. Miellyttävä työskentely-ympäristö kuljettajalle: Hallintalaitteiden sijoittelu, ilmastointi ja laaja näkyvyys työskentelyalueelle takaavat parhaan mahdollisen työtehokkuuden. Hydrauliset hallintavivut 4

Moottorin kierrosluvun säädin: Moottorin kierroslukusäädin on elektroninen. Työtilanteen mukaan säädetty moottorin kierrosluku ja vakiona oleva automaattityhjäkäynti säästävät polttoainetta.

5 Kunnossapito DX80R-kaivukoneessa käytetty Doosan Infracore Co., Ltd.:n kehittämä edistyksellinen teknologia takaa tehokkuuden ja helpon kunnossapidon. Käyttäjän on helppo suorittaa päivittäiset tarkastukset ja maksimoida näin DX80R:n työteho. Ohjaamon kumityynyt Kallistuva ohjaamo mahdollistaa helpon pääsyn hydrauliikkajärjestelmään. Helppo huollettavuus: Koneen sivulle sijoitettu moottori mahdollistaa helpon huollon. Voitelupisteet: Keskitetyt voitelupisteet kääntökehälle ja puomin kääntösylinterille. Vakio- ja lisävarusteet q Vakiovarusteet Hydrauliikkajärjestelmä Varren öljyvirran tasaus Lisäventtiili Puomin pitoventtiili Ohjaamo ja sisätilat Ohjaamo on asennettu joustavien kumityynyjen päälle Ilmastointilaite Ilmastoinnin suodatin Säädettävä pehmustettu istuin, jossa on niskatuki ja säädettävät käsituet Aukeava kaksiosainen etulasi Sisätilavalo Tihkuasentoinen tuulinlasinpyyhin Säilytyslaatikko Moottorin kierrosluvun säädin Kaiuttimet ja radioliitännät Radion kauko-ohjaus 12 V:n pistorasia Kannettavan tietokoneen liitin Hallintakahvat, joissa on 3 kytkintä Antenni q Lisävarusteet Ohjaamo ja sisätilat Istuinlämmitin Radio CD Radio CD MP3 Lisätyövalo Aurinkolippa Turvallisuus Iso käsikaide Turvavyö Hydraulinen turvalukitusvipu Turvalasit Vasara hätäpoistumista varten Hätäkatkaisin (etäkytkin) Paineakku Alavaunu Hydraulinen telaketjujen kireyden säädin Telat (450 mm) Telaohjaimet Puskulevy (2.300 mm) Turvallisuus Puomin letkunrikkoventtiili Varren letkunrikkoventtiili Puskulevyn letkurikkoventtiilit Ylikuormituksen varoituslaite Liikehälytin Pyörivä varoitusvalo Vasen sivupeili Muut Kaksoissuodattimella varustettu ilmanpuhdistus Polttoaineen esisuodatin Moottorin ylikuumenemisen esto Moottorin kaksoiskäynnistyksen esto Itsetestausjärjestelmä Vaihtovirtalaturi Äänimerkki Halogeenityövalot (puomiin asennettu 2) Automaattinen tyhjäkäynti Tankkauspumppu Muut Murskaimen käyttöhydrauliikka Kallistuksen ja pyörityksen käyttöhydraulikka Hydraulisen pikalevyn käyttöhydrauliikka Kumitelat 5

Helppo huollettavuus: Koneen sivulle sijoitettu moottori mahdollistaa helpon huollon. Voitelupisteet: Keskitetyt voitelupisteet kääntökehälle ja puomin kääntösylinterille.

6 Mitat ja työskentelyalueet A q Mitat Puomin tyyppi A. Ylävaunun kokonaisleveys B. Ohjaamon kokonaisleveys D. Ohjaamon kokonaiskorkeus E. Telaleveys F. Raideleveys G. Leveys teloista H. Maavara I. Telankorkeus J. Kokonaispituus 1,7 m (std) 2,25 m M. Takaosan kääntösäde N. Vastapainon alle jäävä tila P. Telaston pituus maata vasten Q. Telan pituus R. Alavaunun pituus puskulevyineen S. Puskulevyn nostokorkeus T. Puskulevyn ulottuvuus U. Puomin korkeus kuljetusasennossa 1,7 m (std) 2,25 m mm mm mm mm 450 mm mm mm 362 mm 648 mm mm mm mm 737 mm mm mm mm 446 mm 304 mm mm mm q Kaivuvoimat (ISO) Kauha (PCSA) 0,28 m 3 0,20 m 3 Kaivuvoimat kgf kgf 54,9 kn 54,9 kn Varsi mm mm Kaivuvoimat kgf kgf 41,2 kn 34,4 kn * Maksimivoima q Työskentelyalue Puomin tyyppi Varren tyyppi Kauhan tyyppi (SAE) A Maksimikaivu-ulottuvuus B Suurin suoran seinämän syvyys C Maksimikaivusyvyys D Maksimilastauskorkeus E Maksimikaivukorkeus F Minimikääntösäde edessä mm mm mm 0,28 m 3 0,20 m mm mm 3.220mm mm mm mm mm mm mm mm mm mm 6

Puskulevyn nostokorkeus T. Puskulevyn ulottuvuus U. Puomin korkeus kuljetusasennossa 1,7 m (std) 2,25 m 3.380 mm 2.266 mm 1.030 mm 2.638 mm 450 mm 1.850 mm 2.300 mm 362 mm 648 mm 6.167 mm 6.265 mm 1.

7 Nostovoima Tasaisella alustalla Kallistuskulma Vakio Levy ylhäällä Puomi: mm - Varsi: mm - Kauha: SAE 0,28 m 3 (CECE 0,24 m 3 ) - Telaleveys: 450 mm Yksiköt: kg A (m) Maksiminosto B (m) 5 *1,71 1,66 1,65 1,44 4,29 4 1,67 *1,67 1,24 1,09 1,17 1,03 5,13 3 *2,48 *2,48 1,85 1,62 1,23 1,08 0,97 0,85 5,62 2 2,84 2,42 1,75 1,53 1,19 1,04 0,88 0,77 5,86 1 2,61 2,21 1,65 1,43 1,15 1,00 0,85 0,74 5,89 0 (maantaso) 2,56 2,16 1,59 1,37 1,11 0,97 0,89 0,77 5,72-1 2,56 2,16 1,58 1,36 1,10 0,96 1,00 0,87 5,31-2 2,61 2,21 1,60 1,38 1,29 1,12 4,61-3 *1,70 *1,70 *1,36 *1,36 3,34 A(m) Lisävaruste Levy ylhäällä Puomi: mm - Varsi: mm - Kauha: SAE 0,28 m 3 (CECE 0,24 m 3 ) - Telaleveys: 450 mm Yksiköt: kg A (m) Maksiminosto B (m) 5 1,24 1,09 1,23 1,08 5,02 4 1,27 1,11 0,94 0,82 5,73 3 *1,58 *1,58 1,24 1,09 0,85 0,74 0,80 0,69 6,17 2 *2,93 2,52 1,77 1,54 1,19 1,04 0,83 0,72 0,73 0,63 6,38 1 2,66 2,25 1,65 1,43 1,13 0,98 0,81 0,70 0,70 0,61 6,41 0 (maantaso) 2,52 2,12 1,56 1,34 1,08 0,93 0,78 0,67 0,73 0,62 6,26-1 2,48 2,09 1,52 1,30 1,05 0,91 0,80 0,69 5,90-2 2,51 2,11 1,53 1,31 1,06 0,92 0,98 0,84 5,28-3 2,59 2,18 1,58 1,36 1,43 1,23 4,27 A(m) 1. Nimellisvoimat perustuvat SAE J1097 -standardiin. 2. Kuormapiste on kauhan takana oleva nostokoukku. 3. * = Nimelliskuormat perustuvat hydrauliseen kapasiteettiin. 4. Nimelliskuormat eivät ylitä 87 % hydraulisesta kapasiteetista tai 75 % kääntökapasiteetista. : Etupään yli : Sivulle tai 360 astetta 7

1 2,61 2,21 1,65 1,43 1,15 1,00 0,85 0,74 5,89 0 (maantaso) 2,56 2,16 1,59 1,37 1,11 0,97 0,89 0,77 5,72-1 2,56 2,16 1,58 1,36 1,10 0,96 1,00 0,87 5,31-2 2,61 2,21 1,60 1,38 1,29 1,12 4,61-3 *1,70

8 Teknisiä tietoja ja rakennetta voidaan muuttaa ilman ennakkoilmoitusta. Doosan-tuotteiden kuvat voivat esittää muita kuin vakiolaitteita DOOSAN D FI (03-10) DI CE - Drève Richelle B-1410 Waterloo, Belgium
