1 TURVAVALAISTUKSEN SUUNNITTELU Tapio Kallasjoki 2014

2 TURVAVALAISTUS (SFS-EN 1838) POISTUMISVALAISTUS POISTUMISREITTIVALAISTUS AVOIMEN ALUEEN VALAISTUS RISKIALTTIIN TYÖALUEEN VALAISTUS VARAVALAISTUS

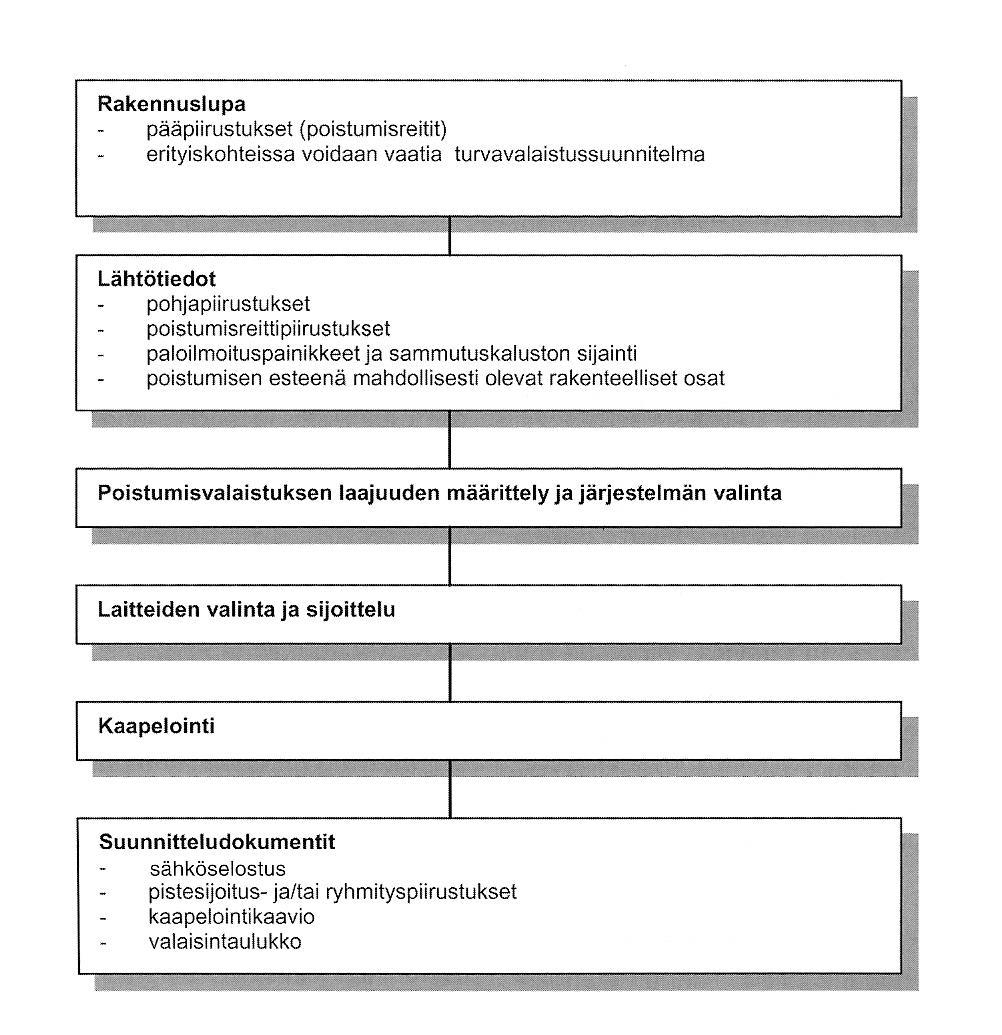

3 SUUNNITTELUVAIHEET

4 Tilat Majoitustilat Hoitolaitokset Rangaistuslaitokset Kokoontumis- ja liiketilat Toimistot ja muut työpaikkatilat Tuotantotilat Varastotilat Autosuojat Maanalaiset tilat Yli 8-kerroksiset rakennukset Poistumisopasteet (+) Poistumisreitin valaistus + (-) (-) - (+) Yksikerroksinen rakennus, jossa hyvät poistumismahdollisuudet Pienissä tiloissa poistumisreitin valaistus harkinnan mukaan Valaistaan, jos poistumisjärjestely on tavanomaisesta poikkeava tai hankalaa Valaistaan, jos tilassa työskennellään jatkuvasti

5 JÄRJESTELMÄN VALINTA Keskusakustojärjestelmä (24 V tai 230 V) selkeä, helppo huoltaa halvat valaisimet, mutta kallis kaapelointi (palonkestävyysvaatimukset, poistumisreitin peräkkäiset valaisimet tulisi kytkeä eri ryhmiin toimintavarmuuden takia) vaikea laajentaa, vaatii keskukselta laajennusvaraa ja uutta kaapelointia 24 V järjestelmässä jännitteenalenema rajoittaa kaapelointipituuksia vika keskuksessa voi pimentää koko järjestelmän kehittyneissä keskuksissa liityntämahdollisuus kiinteistöautomaatioon, jonne saadaan siirretyksi vikatiedot ja valaisimien toimintatilatiedot Valaisinyksikköjärjestelmä käyttövarma, vika vaikuttaa vain yhteen valaisinyksikköön vaikeampi huoltaa, laitteet hajallaan rakennuksen eri osissa helppo asentaa ja laajentaa kalliit valaisimet, mutta kaapelointi halpa (ei palonkestovaatimuksia)

6 TURVAVALAISIMET Yhdistelmäturvavalaisin sisältää kaksi lamppua tai useampia lamppuja, joista vähintään yksi saa energiansa turvavalaistuksen syötöstä ja toinen (toiset) normaalivalaistuksen syötöstä. Yhdistelmävalaisin voi olla joko jatkuvatoiminen tai ajoittain toimiva. Jatkuvatoiminen turvavalaisin valaisin, jossa turvavalaistuksen lamput ovat kytkettynä jännitteeseen aina, kun tarvitaan normaalia valaistusta tai turvavalaistusta. Ajoittain toimiva turvavalaisin valaisin, jossa turvavalaistuksen lamput ovat toiminnassa vain silloin, kun normaalin valaistuksen syöttö menee epäkuntoon. Opasvalaisin standardinmukainen sisäpuolisesti valaistu turvallisuuskilpi, joka toimii poistumisopasteena. Toiminnassa jatkuvasti. Useissa opasvalaisimissa on alavalokomponentti, joka antaa valoa myös poistumisreitille.

7 TURVAVALAISTUKSELLA KOROSTETTAVIA KOHTEITA jokainen hätäpoistumiseen tarkoitettu uloskäytävän ovi portaiden lähialue niin, että jokainen porrastasanne saa suoraa valoa lähialue jokaisessa muussa korkeustason muutoskohdassa pakolliset uloskäytävät ja turvallisuuskilvet kulkusuunnan jokainen muutospaikka käytävien jokainen risteys jokaisen lopullisen uloskäynnin lähistö ja uloskäynti jokaisen ensiapupisteen lähialue jokaisen palosammutuskaluston sijoituspaikan ja palohälytyspisteen lähialue HUOM. Lähialue tarkoittaa normaalisti 2 m sisällä vaakasuunnassa

8 KATSELUETÄISYYS TURVALLISUUSKILVELLE Suurin katseluetäisyys d = s p s = kilven kuvion korkeus p = vakio, jonka arvo on 100 ulkopuolelta valaistuilla kilvillä ja 200 sisäpuolelta valaistuilla kilvillä

9 HÄIKÄISY Poistumisvalaistuksessa ympäristön luminanssitaso on matala, jolloin poistumiseen tarkoitetut valaisimet aiheuttavat helposti estohäikäisyä. Häikäisyalue vaakatasossa olevalla poistumisreitillä Häikäisyalueita, kun poistumisreitin korkeussuunta vaihtelee

10 Poistumisvalaistuksessa käytettävän valaisimen suurin valovoima häikäisyalueella

11 PIIRROSMERKIT opasvalaisin kattoasennus opasvalaisin seinäasennus opasvalaisimia - nuolet vastaavat turvallisuuskilpien nuolien suuntia turvavalaisimia pinta-asennus seinäasennus uppoasennus

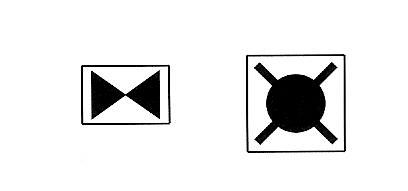

12 PIIRROSMERKIT Omalla virtalähteellä varustetun turvavalaisimen piirrosmerkit muodostetaan edellä esitetyistä merkeistä piirtämällä ne suorakulmion sisään. pintaan asennettu omalla virtalähteellä varustettu opasvalaisin pintaan asennettu omalla virtalähteellä varustettu turvavalaisin

13 ESIMERKKEJÄ OPAS- JA TURVAVALAISIMIEN SIJOITTELUSTA

14 ESIMERKKEJÄ OPAS- JA TURVAVALAISIMIEN SIJOITTELUSTA

15 ESIMERKKEJÄ OPAS- JA TURVAVALAISIMIEN SIJOITTELUSTA

16 ESIMERKKEJÄ OPAS- JA TURVAVALAISIMIEN SIJOITTELUSTA Käytäville ja portaisiin, joihin saattaa muodostua savutaskuja, suositellaan opasvalaisimien lisäksi asennettavaksi turvavalaisimet ja lisäopasteet seinän alaosaan (esim. hotellit ja sairaalat). Varsinaiset opasvalaisimet sijoitetaan vähintään kahden metrin korkeudelle.

17 ESIMERKKI OPAS- JA TURVAVALAISIMIEN SIJOITTELUSTA Käytävän keskilinjalla valaistusvoimakkuus E min 1 lx Palosammutuskaluston ja palohälytyspisteen lähialue suositellaan korostettavaksi turvavalaistuksella. Avoimella alueella E min 0,5 lx E max /E min < 40/1

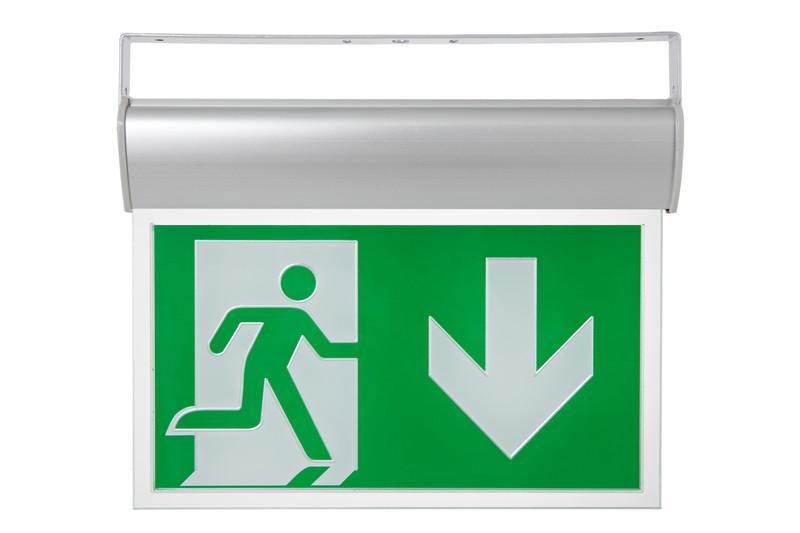

18 Uusi poistumisopaste

19 KAAPELOINTIOHJEITA Käytettävä vahvavirta-asennukseen hyväksyttyjä tarvikkeita Johdon minimipoikkipinta-ala 1,5 mm 2 Cu Suurin sallittu jännitteen alenema määräytyy valaisintoimittajan asettamista vaatimuksista. Ryhmän viimeiselle valaisimelle on saatava riittävä jännite myös akun toiminta-ajan lopussa. Jokaiselle paloalueelle olisi hyvä tuoda vähintään kaksi ryhmää. Suositeltu virtamitoitusohje on 70% maksimivirrasta ja yhteen ryhmään enintään 15 valaisinta.

20 KAAPELEIDEN PALOSUOJAUS (järjestelmän on toimittava vähintään yhden tunnin ajan) Riittävä palokestoisuuden antaa palamattomaan rakenteeseen tehty uppoasennus vahvavirtajohdoilla tai johtimilla (MMJ tai ML). Pinta-asennuksessa paloalueelta toiselle menevissä ryhmissä on suositeltavaa käyttää palonkestävää kaapelia (nippuna palonkestävä). Saman paloalueen sisällä kulkevissa ryhmissä voi käyttää myös tavallista kaapelia. Palosuojatun kaapelin pinta-asennuksessa myös asennusrasioiden tulee olla palonkestäviä. Yksikkövalaisimien kaapeloinnille ei ole palokestoisuusvaatimuksia.

21 SFS (2012) ohjeita Sekä palo-osastojen läpi kulkevissa johtojärjestelmissä että paloosaston sisällä olevien valaisimien syöttöön pitää käyttää palonkestäviä johtojärjestelmiä. Turvajärjestelmien piirit pitää erottaa sopivalla tavalla ja luotettavasti etäisyyden tai suojuksien avulla muiden piirien kaapeleista lukuun ottamatta metallivaippaisia palonkestäviä kaapeleita. Ylivirtasuojasta saa syöttää enintään 20 valaisinta ja kokonaisvirta ei saa ylittää 60 % ylivirtasuojan mitoitusvirrasta. Vähimmäisvaatimuksena on yhden tunnin toiminta-aika. Poistumisopasteiden tulee olla aina valaistuja ja muun poistumisvalaistuksen on käynnistyttävä, kun tavallinen valaistus joutuu epäkuntoon. Ajoittaisessa toimintatavassa normaalin valaistuksen tehonsyöttöä pitää valvoa kyseistä paloaluetta syöttävästä ryhmäjohdosta ja syötön katkeamisen jälkeen turvavalaistuksen pitää syttyä automaattisesti.

22 SFS (2012) vaatimuksia palo-osastojen läpi menevien kaapeleiden palokestoisuudelle Seuraavat johtojärjestelmät täyttävät palonkestoisuusvaatimukset: mineraalieristeiset kaapelit (IEC ja 60702) palonkestävät kaapelit (EN tai EN ja EN ) mekaanisesti suojatut johtojärjestelmät (esim. rakenteelliset koteloinnit tai palosuojakotelot) Liitosten sekä kaapeleiden tuennan ja kiinnityksen (kaapelikiinnikkeet, -hyllyt) on kestettävä vähintään vaadittu toiminta-aika. Järjestelmien ohjaus- ja väyläjärjestelmiä koskevat samat vaatimukset turvajärjestelmien johtojärjestelmiä, jos niiden toimimattomuus voi vaikuttaa haitallisesti turvajärjestelmien toimilaitteiden toimintaan.

23 TOIMINTAVARMUUDEN LISÄÄMINEN Useita ryhmiä eri paloalueilla (min 2 kpl). Rajoitetaan ryhmien kokoa, jotta jännitteen alenema ei tule liian suureksi (24 V järjestelmä). Käytetään palonkestävää kaapelointia.

24 VALAISINKOHTAISILLA AKUILLA VARUSTETTU 230 V JÄRJESTELMÄ kaapelointi MMJ-kaapelilla varmatoiminen - yhden akun vika vaikuttaa vain yhteen valaisimeen huolto hankalaa, koska laitteet hajasijoitettu kohteeseen

25 VÄYLÄPOHJAINEN YKSIKKÖVALAISIN- JÄRJESTELMÄ Väylän avulla voidaan testata valaisimien toiminta ja liittää järjestelmä muuhun taloautomaatiojärjestelmään. Väylän osoitteiden määrä rajoittaa väylään liitettävien valaisimien lukumäärää.

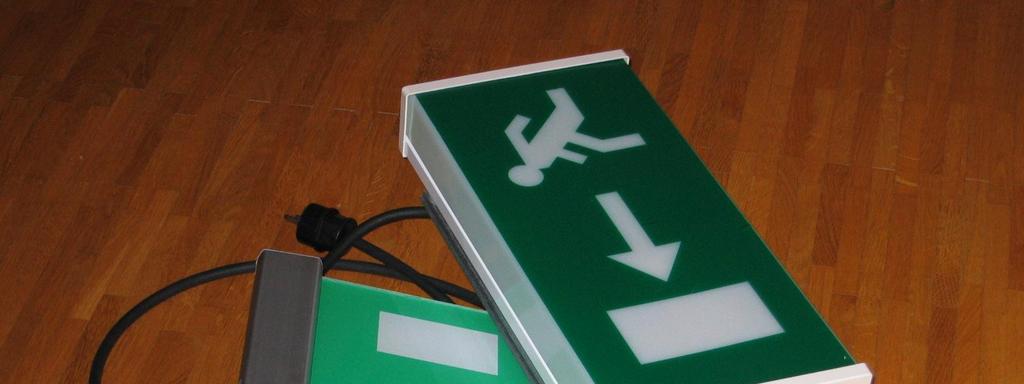

26 esimerkki: LUMINANSSIMITTAUKSIA Tapio Kallasjoki

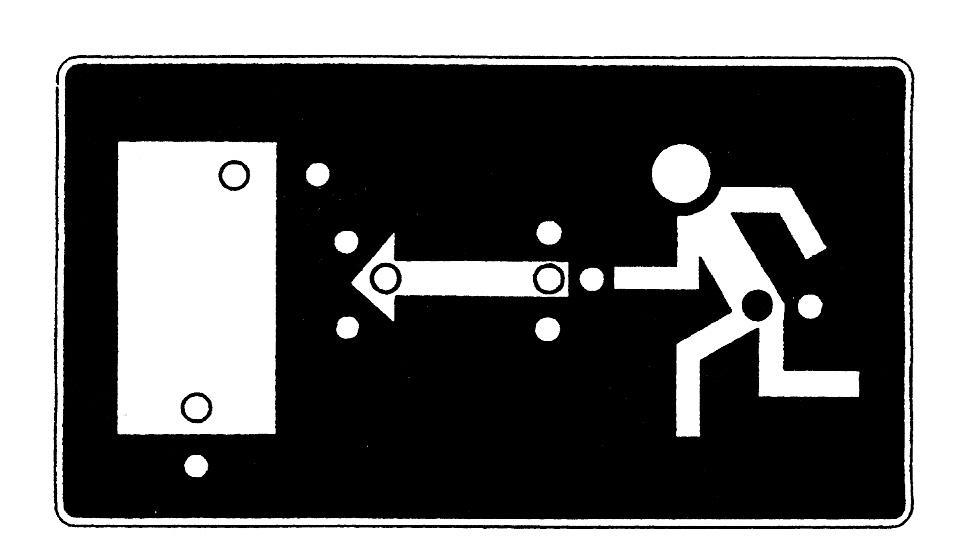

27 Esimerkki mittauspisteiden sijoittelusta (SFS 1838)

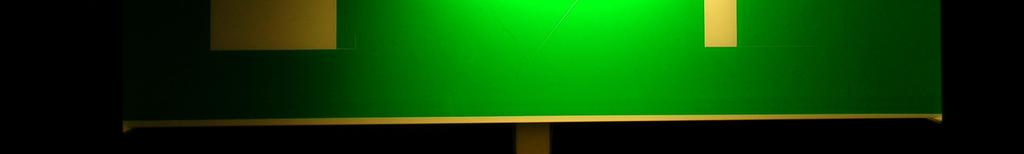

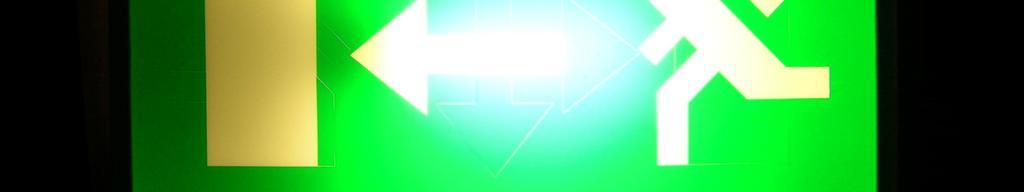

28 Turvavärien luminanssit (min 2cd/m 2 ) LED-valaisin min 2,4 cd/m 2 max 21,6 cd/m 2 Loistelamppuvalaisin: min 9,6 cd/m 2 max 1071 cd/m 2 Mittaustulokset: Kirsi Pakarinen

29 Suurimman ja pienimmän luminanssin suhde (max 10/1) LED-valaisin: vihreä 9/1, valkea 4/1 Loistelamppuvalaisin: vihreä 111/1, valkea 94/1 Mittaustulokset: Kirsi Pakarinen

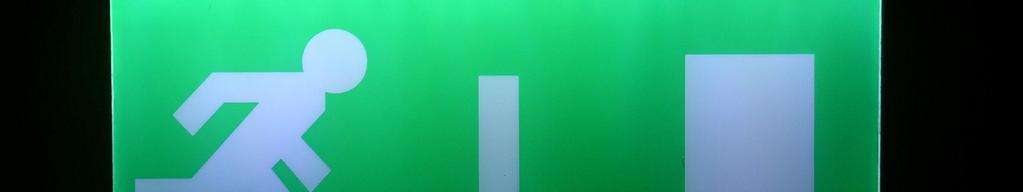

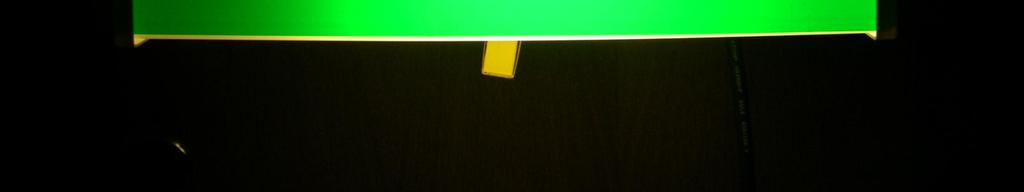

30 Valkean suhde vihreään (min 5/1, max 15/1) LED-valaisin: min 1,3/1, max 2,3/1 Loistelamppuvalaisin: min 1,3/1 max 7,6/1 Mittaustulokset: Kirsi Pakarinen

31 OLED-POISTUMISOPASTEESSA EI LUMINANSSIN TASAISUUTTA TARVITSE MIETTIÄ

32 KUNNOSSAPITO (SFS-EN 50172) Järjestelmän huoltoa varten on nimettävä valvoja Järjestelmästä on pidettävä lokikirjaa, johon merkitään käyttöönottopäivä mukaan lukien kaikki muutoksiin liittyvät todistukset jokaisen määräaikaistarkastuksen ja testin päivämäärä jokaisen suoritetun huollon, tarkastuksen tai testin päivämäärä ja lyhyet yksityiskohdat kaikkien vikojen ja suoritettujen korjausten päivämäärät ja lyhyet yksityiskohdat turvavalaistuksen kaikkien muutosten päivämäärä ja lyhyet yksityiskohdat mahdollisesti käytössä olevan automaattisen testauslaitteen pääominaisuudet ja käyttötoiminnan toimintatapa

33 TARKASTUKSET JA TESTAUKSET Automaattisen testauslaitteen informaatio on tallennettava kuukausittain. Päivittäin tulee tarkastaa silmämääräisesti järjestelmän merkinantolaitteet (= että järjestelmä on valmiustilassa) Kuukausittain tarkastetaan jokaisen lampun ja sisäpuolelta valaistun turvallisuuskilven toiminta kytkemällä se toimimaan riittävän pitkäksi aikaa akkukäyttöisenä keskusakkujärjestelmien valvontalaitteiden toiminta

34 VUOSITARKASTUS Jos käytetään automaattista testauslaitetta on mitoituksessa käytetyn täyden kestoajan testin tulokset tallennettava Muille järjestelmille tehdään kuukausitarkastuksen lisäksi seuraavat lisätestit jokainen valaisin ja sisäpuolelta valaistu kilpi tarkistetaan kuten kuukausittaisessa testissä, mutta täyden kestoajan testi suoritetaan valmistajan antamaan informaatioon perustuen normaalin valaistuksen syöttö palautetaan ja jokainen merkinantolamppu tai koje tarkistetaan sen varmistamiseksi, että ne osoittavat normaalin syötön palautuneen. Latausjärjestelmien asianmukainen toiminta tarkistetaan testin päivämäärä ja tulokset kirjataan järjestelmän lokikirjaan

35 Lähteet: SFS-EN 1838 Valaistussovellukset. Turvavalaistus. Suomen Standardisoimisliitto SFS SFS-EN Poistumisvalaistusjärjestelmät. Suomen Standardisoimisliitto SFS Sisäasiainministeriön asetus 805/ perustelumuistio. ST-ohjeisto 8. Poistumisvalaistus ja poistumisreittivalaistus. Sähkötieto ry SFS Sähkölaitteiden valinta ja asentaminen. Turvajärjestelmät. 2012

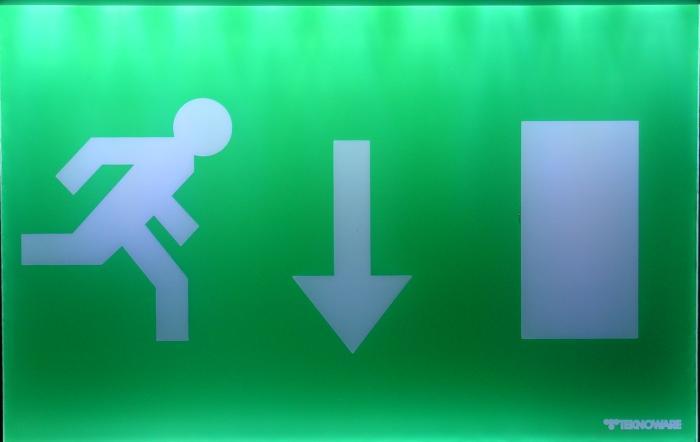

36 Kiitos mielenkiinnosta! Kuva Maarit Louhi
