Cross Touch (huom. vain CT-mallit)

Transkriptio

1 Cross Touch (huom. vain CT-mallit) Cross Touch on termi, joka kuvaa ONIX-laitteiden käyttöliittymää. Cross Touch on ominaisuus jonka avulla voit käyttää sekä kosketusnäyttöä että käyttönäppäimiä tehdäksesi valintoja ja käynnistääksesi toimintoja.

2 Kosketusnäytön toimintoja

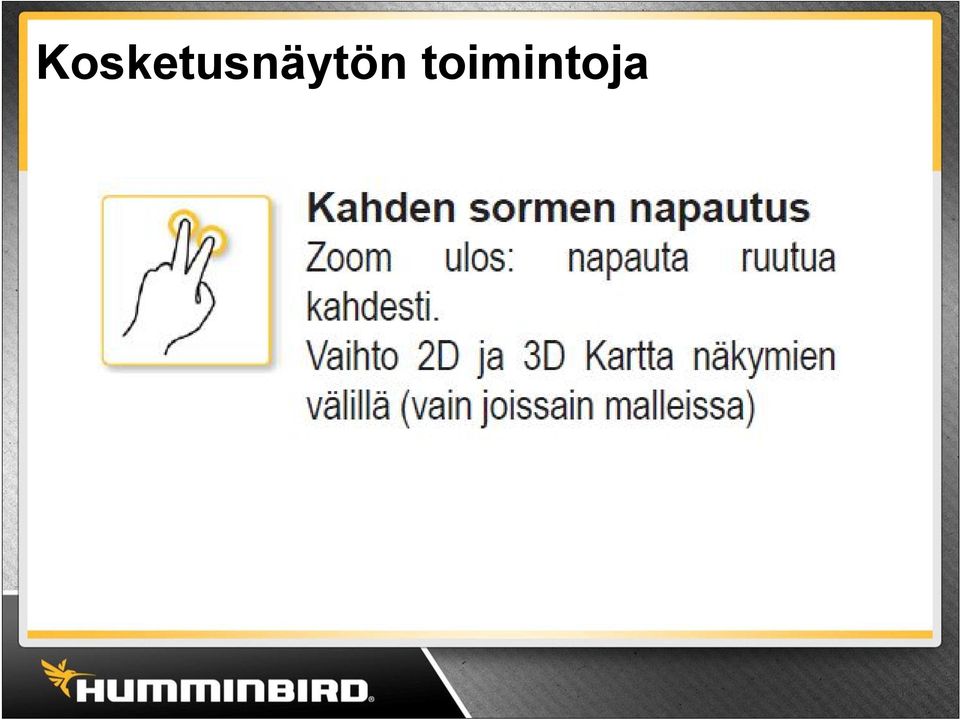

3 Kosketusnäytön toimintoja

4 Kosketusnäytön toimintoja

5 Kosketusnäytön toimintoja

6 Kosketusnäytön toimintoja

7 Kosketusnäytön toimintoja

8 Kosketusnäytön toimintoja

9 Asetusten muokkaus kosketusnäytöllä

10 Koti näkymä Avaa koti näkymä pyyhkäisemällä kahdella sormella alaspäin TAI Paina HOME näppäintä

11 Koti näkymä Selaa Koti näkymää Cross Touch ominaisuuden avulla HUOMAA että nämä pisteet osoittavat että vaihtoehtoja on enemmän kuin näkyvillä olevat

12 Päävalikot Valitse Asetukset (settings) muuttaaksesi yleisiä järjestelmän asetuksia Valitse Hälytykset (Alarms) tarkastellaksesi hälytyslokia ja asettaaksesi tai hiljentääksesi erilaisia hälytyksiä Valitse Näkymät (Views), jossa on listattuna kaikki päätelaitteen käytettävissä olevat näkymät

13 Asetukset Asetukset (Settings) työkalulla voidaan muuttaa päätelaitteen tärkeimpiä asetuksia 1. Paina HOME näppäintä 2a. Napauta Asetukset TAI 2b. Käytä ohjaussauvaa valitaksesi Asetukset ja paina ENTER näppäintä.

14 Asetukset Asetukset on jaettu vasemmassa reunassa näkyviin välilehtiin (viereisessä esimerkissä Navigation valittuna) Cross Touch vaihtoehto: Näkymän ollessa ruudulla, paina MENU näppäintä kahdesti, tai paina ja pidä MENU näppäintä kunnes valikko aukeaa.

15 Näkymät Näkymät työkalu sisältää kaikki päätelaitteessa käytettävissä olevat näkymät. Luo ja muokkaa Näkymät työkalulla näkymiä. Näkymät työkalun avulla voidaan myös muokata suosikkinäkymien listaa.

16 Näkymät 1. Paina HOME näppäintä. 2. Valitse Näkymät (Views) työkalu. 3. Valitse ryhmä (Groups). Valitsemalla All (Kaikki) listataan kaikki näkymät. 4. Napauta näkymää.

17 Muokkaa näkymää Muokkaa näkymää (View Options) valikolla voit muokata valittua näkymää. Valikon saa auki suoraan näkymästä tai Koti näkymän Näkymät työkalulla. Näkymien muokkausvalinnat ovat hieman erilaiset riippuen siitä mitä kautta valikko on avattu. Jos esimerkiksi avaat Muokkaa näkymää valikon suoraan näkymästä, voit muokata myös tietopalkkia. Jos avaat valikon Näkymät työkalulla, voit esim. kopioida tai poistaa näkymän päätelaitteelta.

18 X-Press valikot X-Press valikoissa on listattuna toimintoja, jotka liittyvät laitteen ruudulla oleviin näkymiin ja toimintatilaan (esim. navigointi). Usean ruudun näkymässä X-Press valikon sisältö riippuu siitä kumpi ruuduista on valittuna (keltainen reunus näkymän ympärillä). Avaa X-Press Valikko painamalla näkymän nimeä tilarivillä tai painamalla MENU näppäintä

19 Suosikkinäkymät Pitkä painallus jonkin näkymän kohdalla Suosikkinäkymissä tuo esiin valikon, jonka avulla saat muutettua suosikkien järjestystä.

20 Tietopalkki Kun olet valinnut tietopalkin näkyväksi, voit nopeasti ja helposti muokata tietoruutujen sisällön haluamaksesi.

21 Tietopalkki Voit käyttää päätelaitteellasi joko normaalia tietopalkkia tai navigointi tietopalkkia, jossa on esiasetetut tietoruudut. Jos liität lisälaitteita päätelaitteeseen tai ethernet-verkkoon, tietopalkin mahdolliset lisävalinnat päivittyvät automaattisesti. Tietoruutuja voidaan muokata myös yksitellen. Valitse tietopalkin tyyppi 1. Paina PANE näppäintä näkymässä (jaetussa näkymässä useita kertoja), jolloin tilarivi muuttuu keltaiseksi. 2. Napauta Muokkaa näkymää (View Options) tilariviltä, tai paina MENU näppäintä kerran. 3. Valitse Tietopalkki (Data Bar) Muokkaa näkymää valikosta. 4. Valitse haluamasi tietopalkin tyyppi. Tietopalkin voi piilottaa kokonaan valitsemalla Pois (Off).

22 Matkaloki Matkalokissa (Trip Log) esitetään maanopeus (SOG), ajastin, edellisen nollauksen jälkeen kuljettu matka, keskinopeus ja matkaan kulunut polttoaine (edellyttää NMEA-anturia). Matkaloki työkalulla voit nollata lokin tai tarkastella kerättyjä tietoja.

23 Polttoaine Polttoaine (Fuel) valikossa voit tarkastella NMEA 2000 polttoaineantureiden tallentamia polttoainetietoja. Tämän työkalun avulla tuotetaan tankkaushälytys ja polttoaineen määrää voidaan tarkastella graafisessa muodossa. HUOMIO: Ominaisuus edellyttää NMEA 2000 polttoainesäiliöanturia ja/tai polttoaineen virtausanturia.

24 Kuvat Kuvat (Images) työkalulla voit hallita näytönkaappauksella tehtyjä pikakuvia. Lisäksi tämän työkalun avulla pikakuvat ja esim. kamerasi muistikortilla olevat muut kuvat voidaan näyttää diaesityksenä päätelaitteen ruudulla.

25 Tallenteet Kaikuluotaimen tallennus (Sonar Recording) voidaan käynnistää Tallenteet (Recordings) työkalulla tai Kaiku X-Press valikosta. Käytä Kaikuluotaimen tallennus valikkoa tallentaaksesi kaikuluotaimen tuottamaan kuvaa. Nauhoitteet tallennetaan (lisävarusteena myytävälle ja päätelaitteeseen asetetulle) muistikortille, josta ne voidaan myöhemmin toistaa Tallenteet työkalulla. Kaikki tallennuksen aikana aktiivisena olleet näkymät (myös taustalla olleet) tallentuvat, joten näkymiä voidaan toiston aikana selata. Myös näkymäasetuksia voidaan toiston aikana muokata, sekä merkitä reittipisteitä.

26 GPS GPS työkalulla voidaan tarkastella yksittäisten GPSsatelliittien signaalien vahvuuksia. Lisäksi työkalu näyttää satelliittien sijainnit. Jos järjeselmään on liitetty useita GPS-vastaanottimia ( sensors ), kaikkien tietoja voidaan erikseen tarkastella työkalulla. Voit myös asettaa vastaanottimet primääri- tai sekundäärisiksi.

27 Asetusohje Valitse Asetusohje (Setup Guide), jolloin päätelaite opastaa laitteen perusasetuksien teossa, mm. yksiköiden valinta, kieli, anturin valinta, karttalähde ja veneen tiedot. Samalla asetetaan myös NMEA 2000 näkymä ja automaattisen reitityksen asetukset. Asenna anturi ja mukauta kaikuluotainasetuksesi. Siirry seuraavaan vaiheeseen tai palaa edelliseen vaiheeseen.

28 Käsikirja Käsikirja (Manual) työkalulla voidaan tarkastella päätelaitteen sisäänrakennettua käyttäjän käsikirjaa.

29 2D-kaikunäkymä 2D-kaikunäkymässä esitetään vahvat, keskisuuret ja heikot kaiut väreillä, jotka voidaan määrittää Ensisijaiset asetukset (Preferences) valikossa.

30 Kartta näkymä Humminbird ONIX-laitteet ovat yhteensopivia kolmen erityyppisten karttojen kanssa: Navionics Platinum+, C-Map 4D ja LakeMaster (AutoChart). Päätelaitteen alkuasetuksissa valitaan laitteen oletuksena käyttämä peruskartta. Kun päätelaitteeseen asetetaan muistikortilla oleva kartta, kyseinen kartta ladataan käyttöön automaattisesti. Kartan muuttuessa myös Kartta näkymän valikot päivittyvät automaattisesti, jolloin käytössä voi olla lisätoimintoja kuten syvyyskäyrien varjostus, uusia hälytys- ja navigointitoimintoja, yms.

31 Navigointi Mene (Go To) valikosta voit valita mihin kohteeseen navigointi aloitetaan. Valitse Pikareitti (Quick Route) ja merkitse pikareitin pisteet* aloittaaksesi navigoinnin. Nav tiedot (Nav Data) työkalulla voit valita aiemmin tallennetun navigointitiedon (esim. reitti [route] tai jälki [track]) ja aloittaa navigoinnin sillä. Syötä koordinaatit ja valitse Mene (Go To), jolloin navigointi kohti kyseistä sijaintia alkaa. * Pikareitin pisteet voivat olla mitä tahansa muitakin pisteitä kuin varsinaisia tallennettuja reittipisteitä. Huomaa siis myös jäljempänä tässä esityksessä ero reitin pisteiden ja reittipisteiden välillä!

32 Navigointi pikareitillä Pikareitin avulla voit yhdistää satunnaisia pisteitä ja aiemmin tallennettuja reittipisteitä uudeksi reitiksi ja aloittaa navigoinnin heti. Pikareitti voidaan tallentaa myöhempää käyttöä varten, tai poistaa se heti. Siirrä kursori Ohjaussauvalla (tai napauttamalla kosketusnäyttöä) jollekin reittipisteelle tai muuhun sijaintiin kartalla. Paina Ohjaussauvaa, jolloin navigointi käynnistyy. Paina GOTO näppäintä ja valitse Pikareitti (Quick Route). Merkitse pikareitin pisteet Ohjaussauvalla tai kosketusnäytöllä ja paina ENTER näppäintä aloittaaksesi. Pikareitin peruutus 1a. Navigoinnin aikana, napauta Kartta (Chart) tilarivillä. Valitse Mene (Go To). TAI 1b. Paina GOTO näppäintä. 2. Valitse Peruuta navigointi (Cancel Navigation) 3. Valitse Tallenna reitti (Save Route) tai Hylkää reitti (Discard Route)

33 Navigointi pikareitillä Tee pikareitti kosketusnäytön avulla: 1. Napauta Kartta (Chart) tilarivillä 2. Valitse Mene (Go To) 3. Valitse Pikareitti (Quick Route) 4. Lisää pisteitä pikareitille napauttamalla ruutua

34 Navigointi tallennetulla reitillä Kosketusnäyttö: 1. Napauta Kartta (Chart) tilarivillä. 2. Valitse Merkitse (Mark). 3. Valitse Reitti (Route). 4. Napauta ruutua kohdasta, johon haluat merkitä reitin pisteen. - Peruuta viimeisin reitin piste napauttamalla paluu-kuvaketta. - Peruuta reitin luonti napauttamalla X-kuvaketta. 5. Tallenna reitti napauttamalla valintapainiketta ( check ) tilarivillä. Näppäimillä 1. Paina MARK näppäintä. 2. Valitse Reitti (Route)

35 Reitin muokkaus kartalla Valitse reitti napauttamalla sitä. Napauta reitin nimeä. TAI Valitse kartalla näkyvä reitti Ohjaussauvalla ja paina ENTER näppäintä.
