1 KO M P O S I I T T I JÄ R J E S T E L M Ä R S - L I I T I N J Ä R J E S T E L M Ä RS-liitinjärjestelmä Osista joustavasti koottavat liittimet 03 I

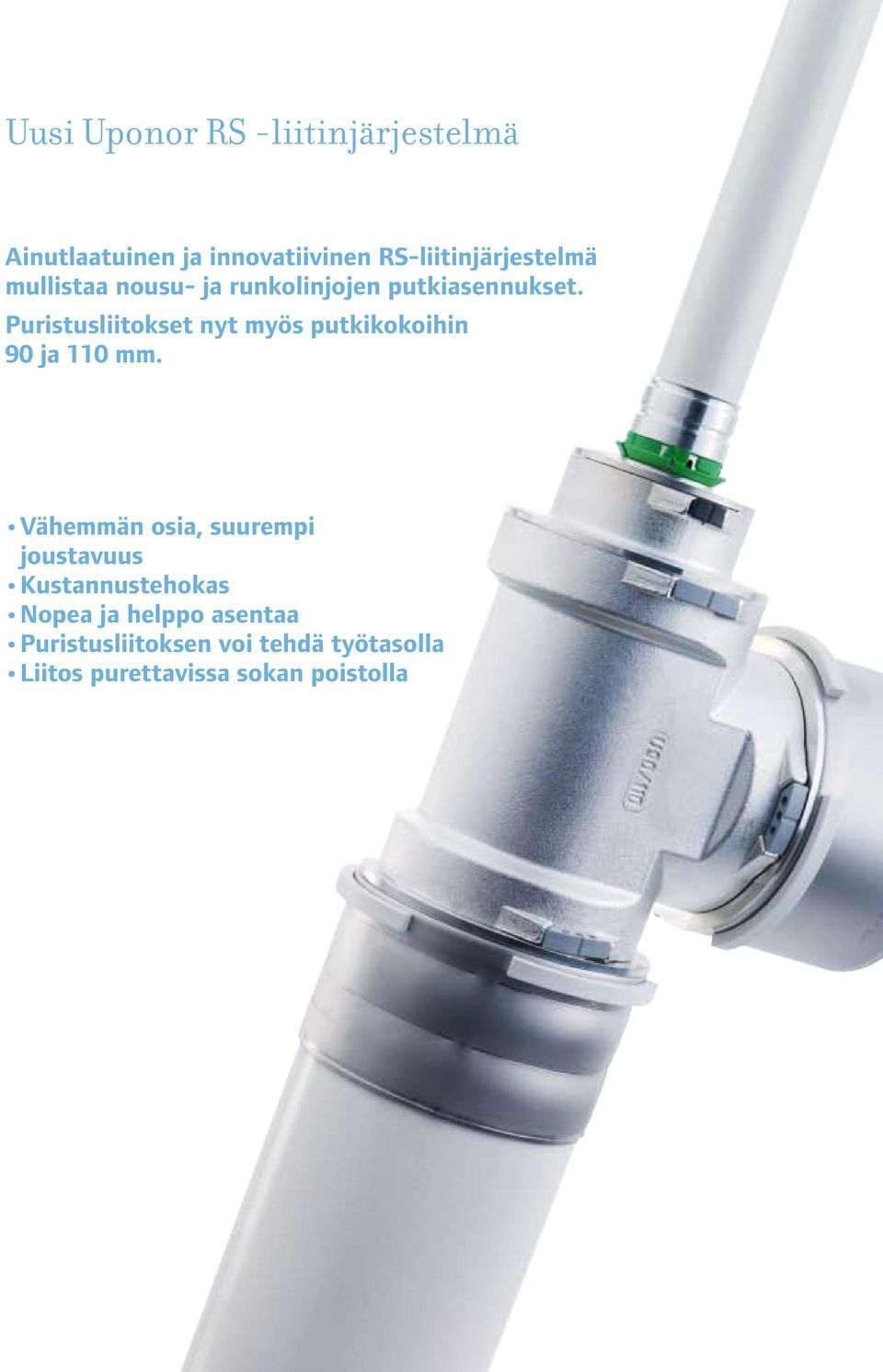

2 Uusi Uponor RS -liitinjärjestelmä Ainutlaatuinen ja innovatiivinen RS-liitinjärjestelmä mullistaa nousu- ja runkolinjojen putkiasennukset. Puristusliitokset nyt myös putkikokoihin 90 ja 110 mm. Vähemmän osia, suurempi joustavuus Kustannustehokas Nopea ja helppo asentaa Puristusliitoksen voi tehdä työtasolla Liitos purettavissa sokan poistolla

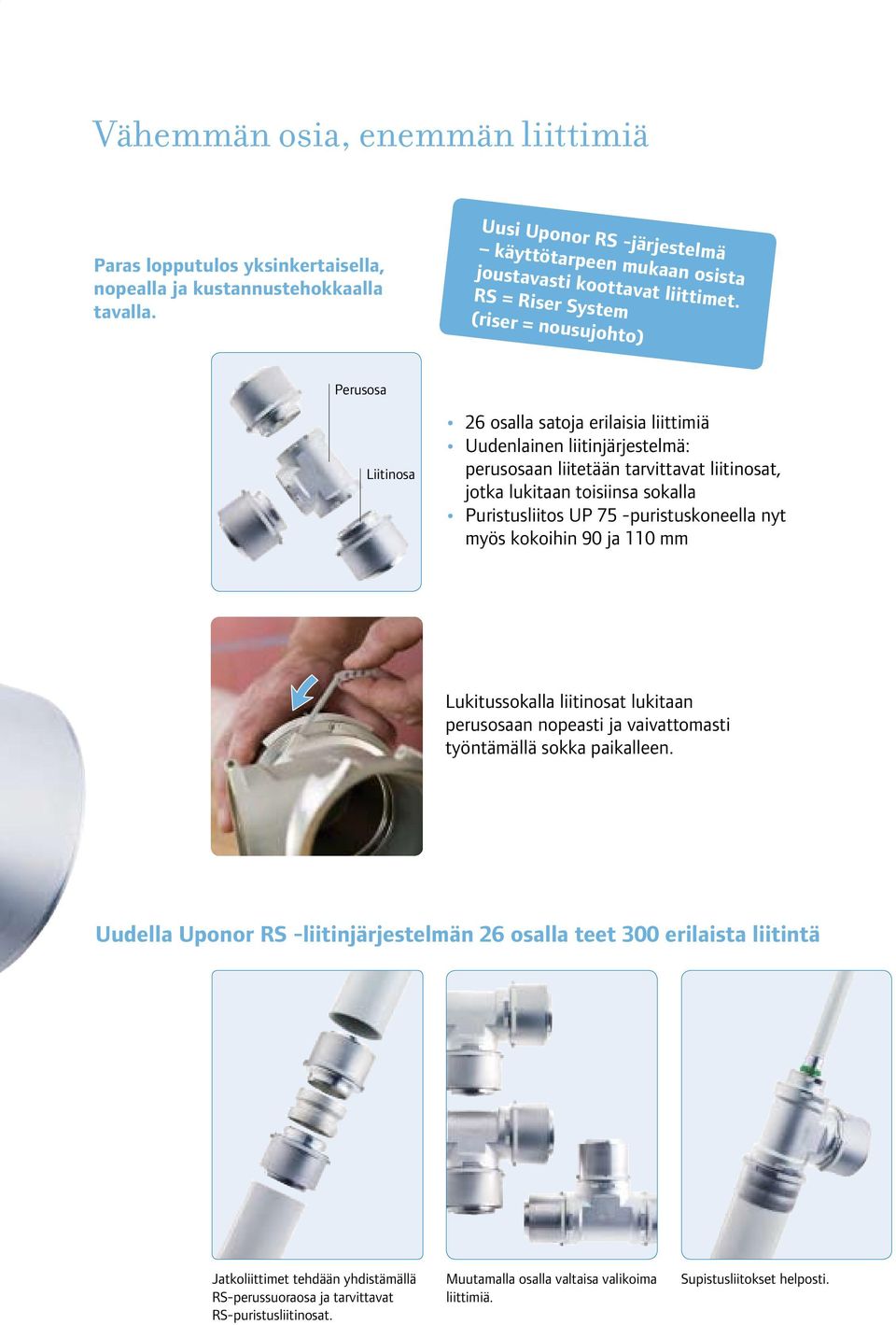

3 Vähemmän osia, enemmän liittimiä Paras lopputulos yksinkertaisella, nopealla ja kustannustehokkaalla tavalla. Uusi Uponor RS -järjestelmä käyttötarpeen mukaan osista joustavasti koottavat liittimet. RS = Riser System (riser = nousujohto) Perusosa Liitinosa 26 osalla satoja erilaisia liittimiä Uudenlainen liitinjärjestelmä: perusosaan liitetään tarvittavat liitinosat, jotka lukitaan toisiinsa sokalla Puristusliitos UP 75 -puristuskoneella nyt myös kokoihin 90 ja 110 mm Lukitussokalla liitinosat lukitaan perusosaan nopeasti ja vaivattomasti työntämällä sokka paikalleen. Uudella Uponor RS -liitinjärjestelmän 26 osalla teet 300 erilaista liitintä Jatkoliittimet tehdään yhdistämällä RS-perussuoraosa ja tarvittavat osat. Muutamalla osalla valtaisa valikoima liittimiä. Supistusliitokset helposti.

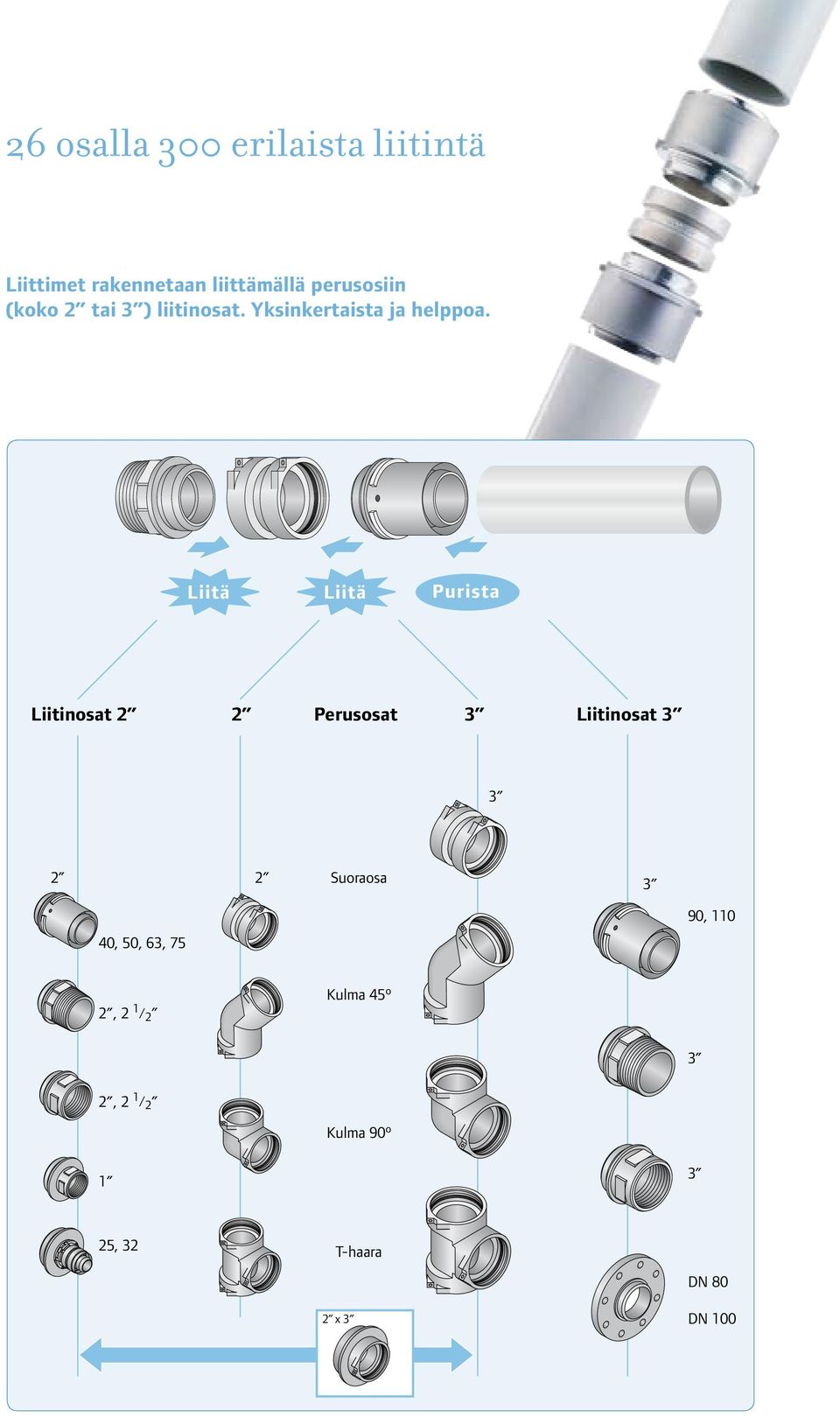

4 26 osalla 300 erilaista liitintä Liittimet rakennetaan liittämällä perusosiin (koko 2 tai 3 ) liitinosat. Yksinkertaista ja helppoa. Liitä Liitä Purista Liitinosat 2 2 Perusosat 3 Liitinosat Suoraosa 3 40, 50, 63, 75 90, 110 2, 2 1 / 2 Kulma 45º 3 2, 2 1 / 2 Kulma 90º , 32 T-haara 2 x 3 DN 80 DN 100

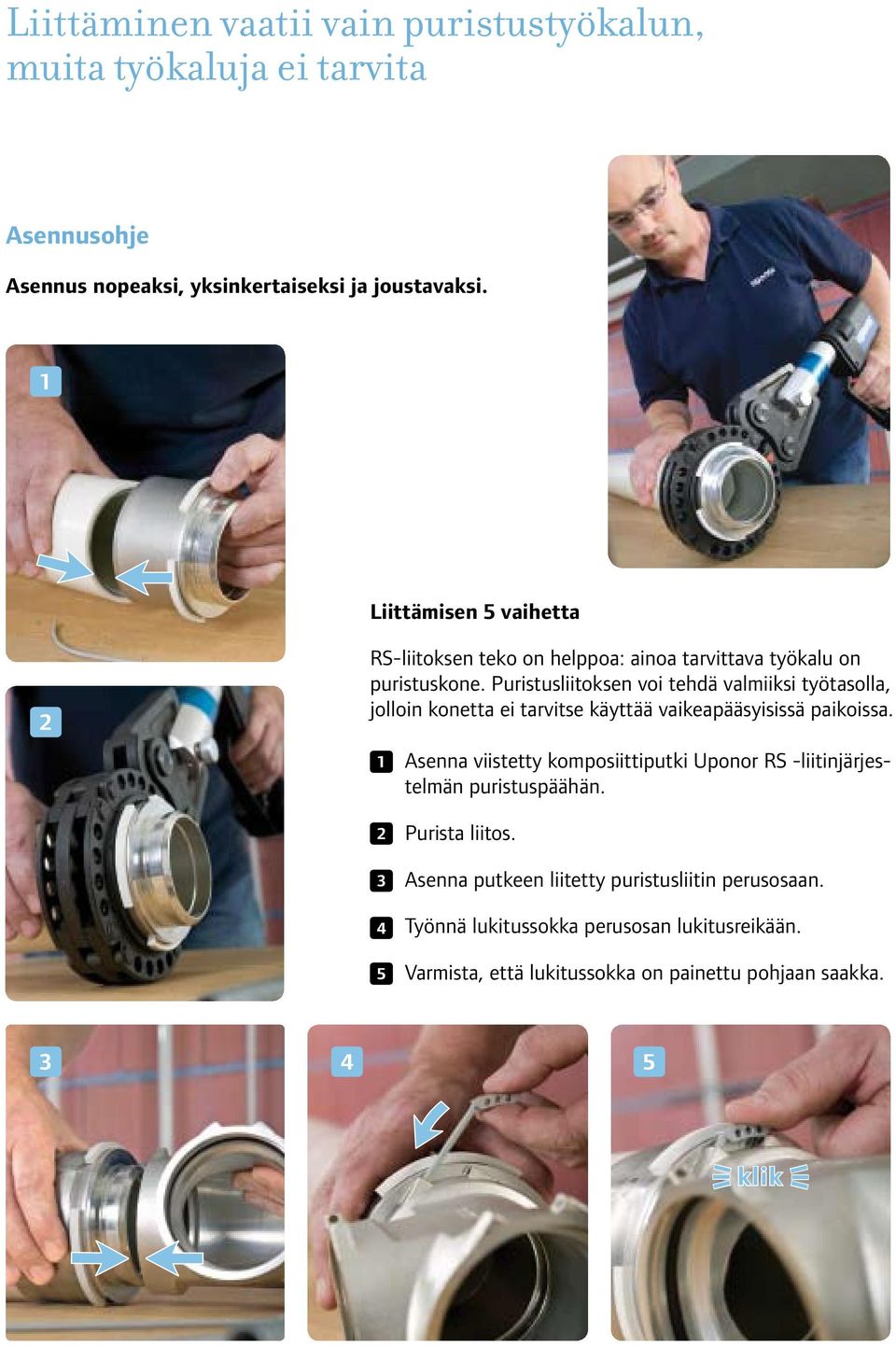

5 Liittäminen vaatii vain puristustyökalun, muita työkaluja ei tarvita Asennusohje Asennus nopeaksi, yksinkertaiseksi ja joustavaksi. 1 Liittämisen 5 vaihetta 2 RS-liitoksen teko on helppoa: ainoa tarvittava työkalu on puristuskone. Puristusliitoksen voi tehdä valmiiksi työtasolla, jolloin konetta ei tarvitse käyttää vaikeapääsyisissä paikoissa. 1 Asenna viistetty komposiittiputki Uponor RS -liitinjärjestelmän puristuspäähän Purista liitos. Asenna putkeen liitetty puristusliitin perusosaan. Työnnä lukitussokka perusosan lukitusreikään. Varmista, että lukitussokka on painettu pohjaan saakka klik

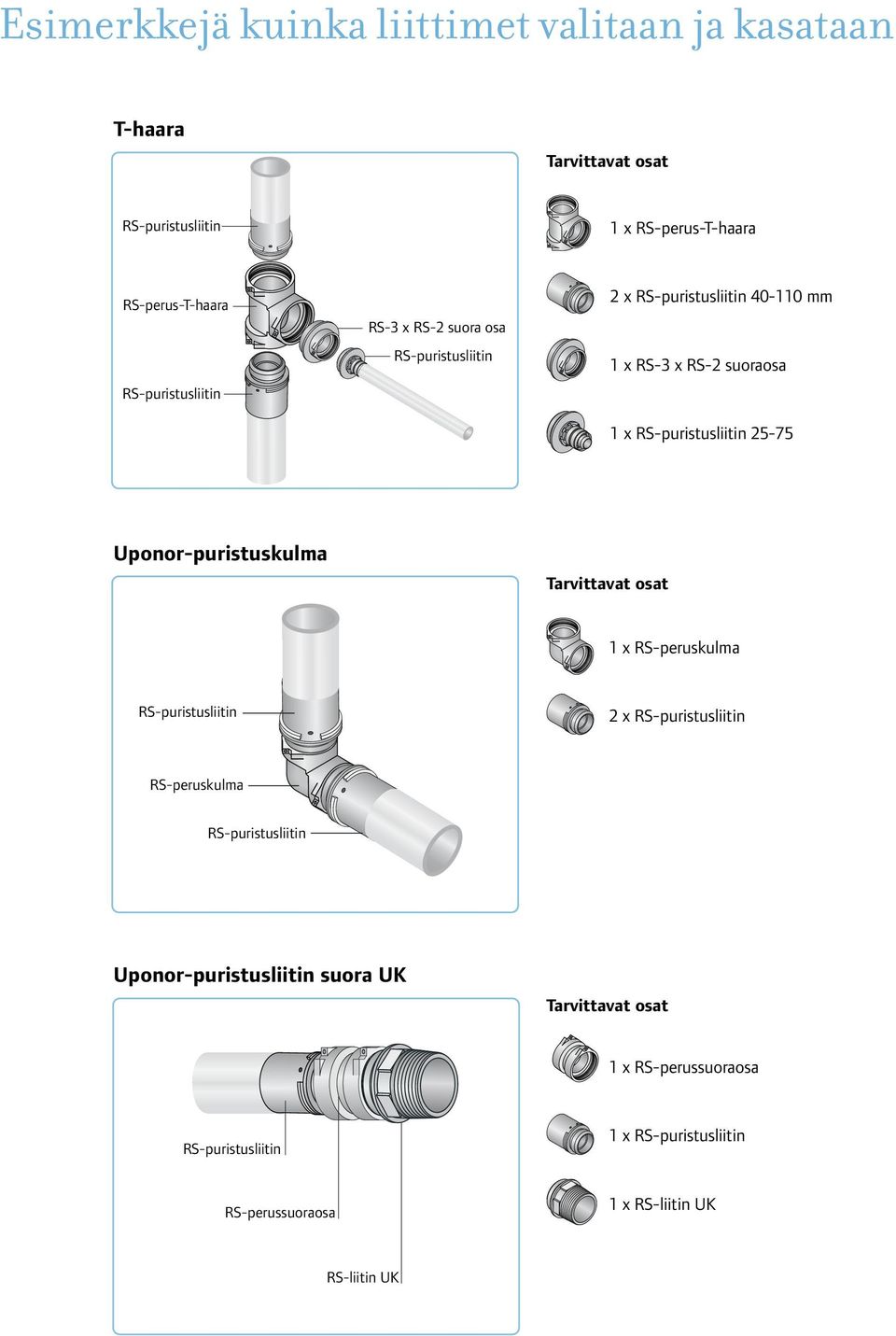

6 Esimerkkejä kuinka liittimet valitaan ja kasataan T-haara Tarvittavat Für diese Verbindung osat benötigte Teile 1 x RS-perus-T-haara Uponor T-Stück RS-perus-T-haara RS-3 x RS-2 suora osa 2 x Uponor Pressadapter mm MLC 1 x RS-3 Uponor x RS-2 suoraosa Kupplung, reduziert Uponor 1 x Pressadapter MLC Uponor-puristuskulma Tarvittavat Für diese Verbindung osat benötigte Teile 1 x RS-peruskulma Uponor Winkel 90 2 x Uponor Pressadapter MLC RS-peruskulma Uponor-puristusliitin suora UK Tarvittavat Für diese Verbindung osat benötigte Teile 1 x RS-perussuoraosa Uponor Kupplung RS-perussuoraosa 1 x Uponor Pressadapter MLC 1 x Uponor RS-liitin RS UKGewindeadapter AG RS-liitin UK

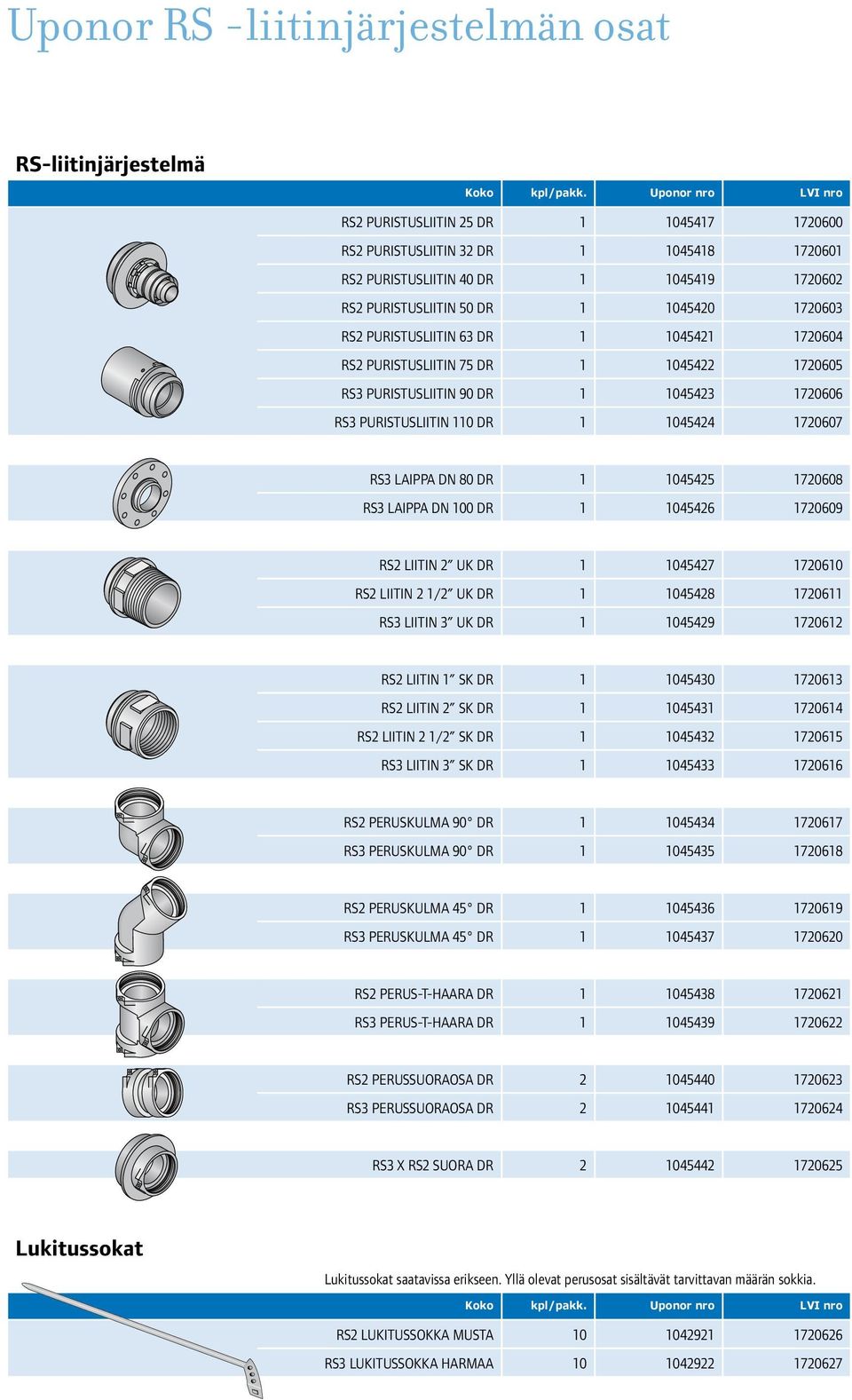

7 Uponor RS -liitinjärjestelmän osat RS-liitinjärjestelmä Koko kpl/pakk. Uponor nro LVI nro RS2 PURISTUSLIITIN 25 DR RS2 PURISTUSLIITIN 32 DR RS2 PURISTUSLIITIN 40 DR RS2 PURISTUSLIITIN 50 DR RS2 PURISTUSLIITIN 63 DR RS2 PURISTUSLIITIN 75 DR RS3 PURISTUSLIITIN 90 DR RS3 PURISTUSLIITIN 110 DR RS3 LAIPPA DN 80 DR RS3 LAIPPA DN 100 DR RS2 LIITIN 2 UK DR RS2 LIITIN 2 1/2 UK DR RS3 LIITIN 3 UK DR RS2 LIITIN 1 SK DR RS2 LIITIN 2 SK DR RS2 LIITIN 2 1/2 SK DR RS3 LIITIN 3 SK DR RS2 PERUSKULMA 90 DR RS3 PERUSKULMA 90 DR RS2 PERUSKULMA 45 DR RS3 PERUSKULMA 45 DR RS2 PERUS-T-HAARA DR RS3 PERUS-T-HAARA DR RS2 PERUSSUORAOSA DR RS3 PERUSSUORAOSA DR RS3 X RS2 SUORA DR Lukitussokat Lukitussokat saatavissa erikseen. Yllä olevat perusosat sisältävät tarvittavan määrän sokkia. Koko kpl/pakk. Uponor nro LVI nro RS2 LUKITUSSOKKA MUSTA RS3 LUKITUSSOKKA HARMAA

8 9007-FI Uponor Suomi Oy PL Nastola P F E infofi@uponor.com W
