POHJATUTKIMUSSELOSTUS. Seinäjoen kaupunki ALUEELLINEN POHJATUTKIMUS NURMOSSA

Transkriptio

1 POHJATUTKIMUSSEOSTUS 7108 Seinäjoen kaupunki AUEEINEN POHJATUTKIMUS NURMOSSA

2 SISÄYSUETTEO 1. TEHTÄVÄ JA SUORITETUT TUTKIMUKSET TUTKIMUSTUOKSET Rakennuspaikka yleisesti Maaperä RAKENTAMINEN Rakentaminen yleisesti Painumat Perustaminen Tukipaalutus Maanvarainen perustaminen reunaehdoin Maanrakennustöiden laadunvalvonta maanvaraisesti perustettaessa Routasuojaus ja kuivatus... 5 IITTEET JA PIIRUSTUKSET Maanäytteiden tutkimustulokset -liitteet 1/7108 ja 2/7108 Painuma-arviointi -liitteet 3/7108 ja 4/7108 Yleiskartta Tutkimuskartta, 1: eikkaus A - A, 1:100/ eikkaus B - B, 1:100/ eikkaus C - C, 1:100/ eikkaus D - D, 1:100/ Pohjatutkimusmerkinnät liite

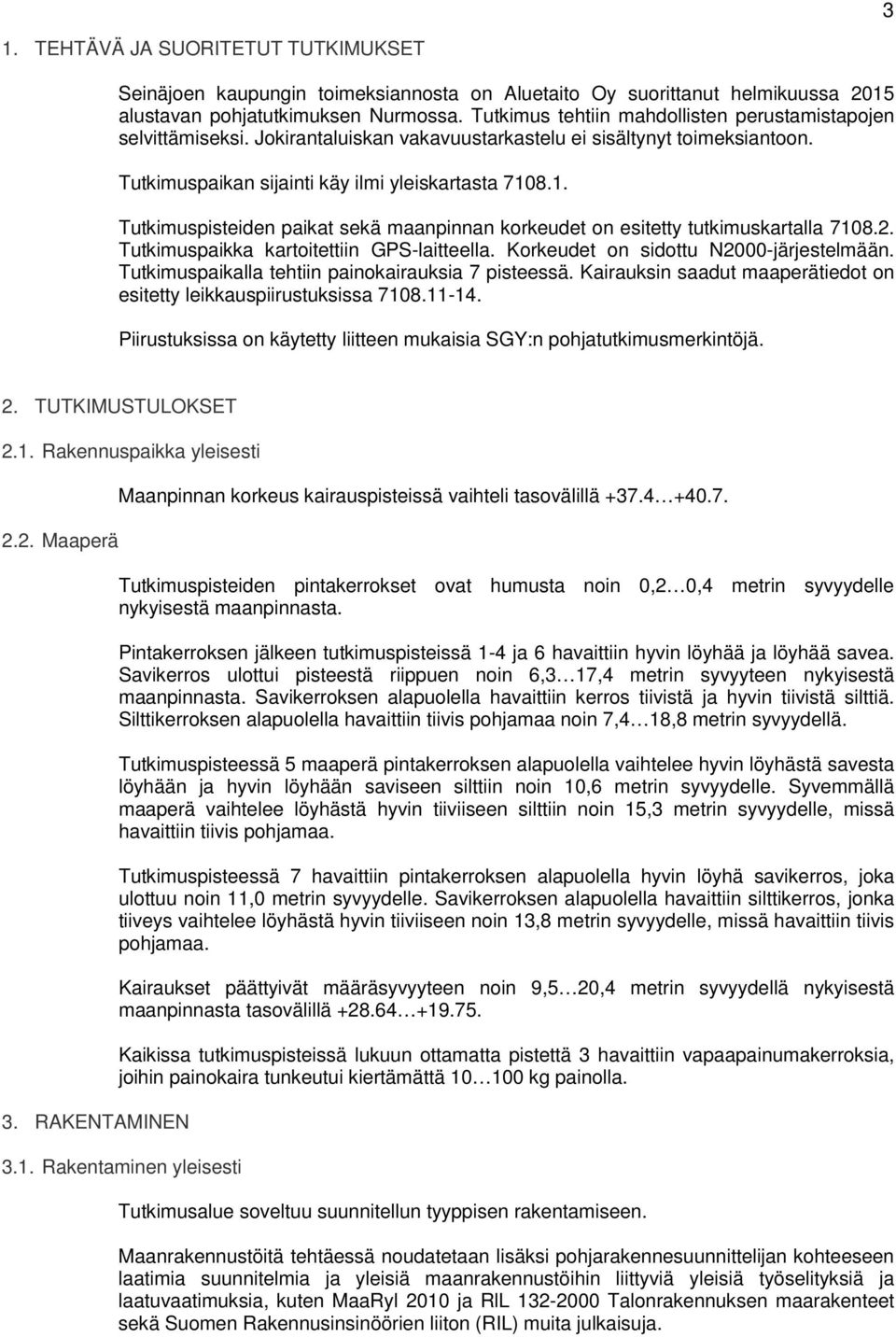

3 3 1. TEHTÄVÄ JA SUORITETUT TUTKIMUKSET Seinäjoen kaupungin toimeksiannosta on suorittanut helmikuussa 2015 alustavan pohjatutkimuksen Nurmossa. Tutkimus tehtiin mahdollisten perustamistapojen selvittämiseksi. Jokirantaluiskan vakavuustarkastelu ei sisältynyt toimeksiantoon. Tutkimuspaikan sijainti käy ilmi yleiskartasta Tutkimuspisteiden paikat sekä maanpinnan korkeudet on esitetty tutkimuskartalla Tutkimuspaikka kartoitettiin GPS-laitteella. Korkeudet on sidottu N2000-järjestelmään. Tutkimuspaikalla tehtiin painokairauksia 7 pisteessä. Kairauksin saadut maaperätiedot on esitetty leikkauspiirustuksissa Piirustuksissa on käytetty liitteen mukaisia SGY:n pohjatutkimusmerkintöjä. 2. TUTKIMUSTUOKSET 2.1. Rakennuspaikka yleisesti 2.2. Maaperä 3. RAKENTAMINEN Maanpinnan korkeus kairauspisteissä vaihteli tasovälillä Tutkimuspisteiden pintakerrokset ovat humusta noin 0,2 0,4 metrin syvyydelle nykyisestä maanpinnasta. Pintakerroksen jälkeen tutkimuspisteissä 1-4 ja 6 havaittiin hyvin löyhää ja löyhää savea. Savikerros ulottui pisteestä riippuen noin 6,3 17,4 metrin syvyyteen nykyisestä maanpinnasta. Savikerroksen alapuolella havaittiin kerros tiivistä ja hyvin tiivistä silttiä. Silttikerroksen alapuolella havaittiin tiivis pohjamaa noin 7,4 18,8 metrin syvyydellä. Tutkimuspisteessä 5 maaperä pintakerroksen alapuolella vaihtelee hyvin löyhästä savesta löyhään ja hyvin löyhään saviseen silttiin noin 10,6 metrin syvyydelle. Syvemmällä maaperä vaihtelee löyhästä hyvin tiiviiseen silttiin noin 15,3 metrin syvyydelle, missä havaittiin tiivis pohjamaa. Tutkimuspisteessä 7 havaittiin pintakerroksen alapuolella hyvin löyhä savikerros, joka ulottuu noin 11,0 metrin syvyydelle. Savikerroksen alapuolella havaittiin silttikerros, jonka tiiveys vaihtelee löyhästä hyvin tiiviiseen noin 13,8 metrin syvyydelle, missä havaittiin tiivis pohjamaa. Kairaukset päättyivät määräsyvyyteen noin 9,5 20,4 metrin syvyydellä nykyisestä maanpinnasta tasovälillä Kaikissa tutkimuspisteissä lukuun ottamatta pistettä 3 havaittiin vapaapainumakerroksia, joihin painokaira tunkeutui kiertämättä kg painolla Rakentaminen yleisesti Tutkimusalue soveltuu suunnitellun tyyppisen rakentamiseen. Maanrakennustöitä tehtäessä noudatetaan lisäksi pohjarakennesuunnittelijan kohteeseen laatimia suunnitelmia ja yleisiä maanrakennustöihin liittyviä yleisiä työselityksiä ja laatuvaatimuksia, kuten MaaRyl 2010 ja Rl Talonrakennuksen maarakenteet sekä Suomen Rakennusinsinöörien liiton (RI) muita julkaisuja.

4 Painumat Tutkimuspisteistä 5 ja 7 otettujen maanäytteiden perusteella arvioidut laaja-alaiset kokonaispainumat muodostuvat seuraavanlaisiksi eri lisäkuormituksilla: isäkuormitus kn/m2 Painuma cm, pt 5 Painuma cm, pt Perustaminen Tukipaalutus Julkaisu Pohjarakennusohjeet RI sallii seuraavia painumia eri rakenteille: - Puurakenteet 100 mm - Teräsrakenteet 80 mm - Muuratut rakenteet 40 mm - Teräsbetonirakenteet 60 mm - Teräsbetonielementtirakenteet 40 mm - Teräsbetonikehärakenteet 30 mm Rakennuttaja asettanee yllä esitettyjä arvoja tiukemmat vaatimukset painumille. Pehmeän pohjamaan vuoksi suosittelemme alueelle rakennettavat rakennukset perustettavaksi kokonaisuudessaan tukipaalutuksen varaan siten, että myös lattiat tukeutuvat paalutukseen. Tukipaaluina voidaan käyttää normaaleja 250mm*250 mm teräsbetonipaaluja. Paalutustyössä tulee noudattaa julkaisun "yöntipaalutusohjeet, PO-2005" ohjeita ja määräyksiä. Paalujen voidaan olettaa tunkeutuvan noin tasolle saakka tutkimuspisteestä riippuen. Betonipaaluja käytettäessä paalutus suositellaan aloitettavaksi koepaalutusluontoisesti. Koepaalutuksella saatujen tietojen perusteella voidaan tilata loput paalut. Paalutettaessa rakennuksen korkeusasema voidaan valita tarkoituksenmukaisesti haluttuun korkeuteen. Paalutettavassa rakennuksessa lattialaatan alapuoliset putkistot on ripustettava laattaan kiinni putkivaurioiden välttämiseksi Maanvarainen perustaminen reunaehdoin Alueelle rakennettavat puurakenteiset rakennukset voidaan perustaa maanvaraisesti jäykkänä laattana, mikäli rakennuttaja sallii rakennukselle Pohjarakennusohjeiden RI

5 mukaisia sallittuja painumia. Tällöinkin ainoastaan siten, ettei nettokuormituslisäys ylitä 8,0 kn/m 2 (=800 kg/m 2 ). Tällöin on hyväksyttävä 10 cm lattian painumat ja n. 5 cm painumaerot. Mikäli täytemassojen ja rakenteiden yhteenlaskettu massa pyrkii ylittämään lisäkuormituksen sallitun arvon, on kuormituslisäystä pienennettävä käyttämällä esimerkiksi kevytsorakerrosta tai muuta vastaavaa kevennettä. Mahdolliset kuormituserot, mm. kaltevasta maanpinnasta johtuvat on kompensoitava ko. rakenteiden alustalaattojen alapuolelle sijoitettavilla lisäkevytsorakerroksilla Maanrakennustöiden laadunvalvonta maanvaraisesti perustettaessa Anturan alustäytön kantavuusvaatimus on vähintään kantavuuskokeen arvo E1>60 MN/ m 2 ja suhteen E2/E1 tulee olla alle 2,2. attian alustäytön kantavuusvaatimus on vähintään kantavuuskokeen arvo E1>50 MN/ m 2 ja suhteen E2/E1 tulee olla alle 2, Routasuojaus ja kuivatus 4. JATKOTUKIMUKSET Rakennuspaikan pohjamaa on routivaa. Mahdolliset matalaperustukset on routasuojattava. Routasuojaus suunnitellaan RI:n julkaisun, Routasuojaus rakennukset ja infrarakenteet mukaisesti. Kuivatus suunnitellaan RI:n julkaisun, Rakennusten ja tonttialueiden kuivatus painoksen 4, mukaisesti. Pohjan täyttökerroksena tulee olla vähintään 200 mm vahvuudelta ko. teoksen vaatimusten mukaista kapillaarikatkosepeliä. Kapillaarikatko estää kapillaarisen vedennousun rakenteisiin. Rakennuspohja salaojitetaan ja pintavedet ohjataan maanpinnan kallistuksin ja viemäröinnein pois perustusten läheisyydestä maan routimisen vähentämiseksi ja kosteusvaurioiden välttämiseksi. Alueen rakennushankkeissa on tarpeellista teettää hankekohtaiset pohjatutkimukset rakennussuunnittelun yhteydessä. Ranta näyttää loivalta eikä vakavuustarkastelu ole välttämätön muuten kuin tapauksessa, että maanpintaa halutaan nostaa. Vakavuutta tarkastelematta maanpintaa saa nostaa enintään 0,5 metriä.. 5 Martti Kaunismäki Valtteri Sivula Yhteystiedot Asemakatu apua Puh

6 MAANÄYTTEIDEN TUTKIMUSTUOKSET 1/7108 Tilaaja: Työmaa: Seinäjoen kaupunki Alustava pohjatutkimus Nurmossa Näytteenotto-pvm ab.n:o Pt n:o Maanpinnan kork. N Syvyys m 0,5 1,0 1,5 2,0 2,4 3,0 4,0 Kostea näyte+a 419,5 326,4 408,7 338,9 262,5 244,9 193,8 A 160,7 86,2 86,1 87,4 86,2 86,0 73,1 Kostea näyte 258,8 240,2 322,6 251,5 176,3 158,9 120,7 Kuiva näyte+a 373,9 276,2 338,7 260,8 218,4 192,8 154,2 A 160,7 86,2 86,1 87,4 86,2 86,0 73,1 Kuiva näyte 213,2 190,0 252,6 173,4 132,2 106,8 81,1 vettä g 45,6 50,2 70,0 78,1 44,1 52,1 39,6 vettä % 21,3 26,4 27,7 45,0 33,3 48,7 48,8 Arvioitu maalaji Sa Sa Sa Sa sasi sasi Sa Huomautuksia: apua Asemakatu APUA Puh

7 MAANÄYTTEIDEN TUTKIMUSTUOKSET 2/7108 Tilaaja: Työmaa: Seinäjoen kaupunki Alustava pohjatutkimus Nurmossa Näytteenotto-pvm ab.n:o Pt n:o Maanpinnan kork. N Syvyys m 1,0 3,0 5,0 Kostea näyte+a 155,8 175,2 199,1 A 87,3 85,5 86,2 Kostea näyte 68,5 89,7 112,9 Kuiva näyte+a 139,4 142,5 163,0 A 87,3 85,5 86,2 Kuiva näyte 52,1 57,0 76,8 vettä g 16,4 32,7 36,1 vettä % 31,4 57,3 47,0 Arvioitu maalaji Sa Sa Sa Huomautuksia: apua Asemakatu APUA Puh

8 Seinäjoen kaupunki 3/7108 Alustava pohjatutkimus Nurmossa Vesipitoisuuteen perustuva painuma-arviointi, PT 5 isäkuormitus 5 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 0,6 21,3 5,1 5 0, ,010 0,8 26, , ,006 0,4 27,7 27,2 5 0, ,002 0, , ,003 0,6 33,3 35,5 5 0, ,003 7,8 48,8 64,9 5 0, ,032 Yhteensä 0,06 isäkuormitus 10 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 0,6 21,3 5,1 10 0, ,015 0,8 26, , ,011 0,4 27,7 27,2 10 0, ,004 0, , ,006 0,6 33,3 35,5 10 0, ,006 7,8 48,8 64,9 10 0, ,061 Yhteensä 0,10 isäkuormitus 20 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 0,6 21,3 5,1 20 0, ,022 0,8 26, , ,018 0,4 27,7 27,2 20 0, ,007 0, , ,010 0,6 33,3 35,5 20 0, ,010 7,8 48,8 64,9 20 0, ,115 Yhteensä 0,18 isäkuormitus 30 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 0,6 21,3 5,1 30 0, ,027 0,8 26, , ,024 0,4 27,7 27,2 30 0, ,009 0, , ,013 0,6 33,3 35,5 30 0, ,014 7,8 48,8 64,9 30 0, ,163 Yhteensä 0,25

9 Seinäjoen kaupunki 4/7108 Alustava pohjatutkimus Nurmossa Vesipitoisuuteen perustuva painuma-arviointi, PT 7 isäkuormitus 5 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 1,5 31,4 12,75 5 0, ,018 2,3 57,3 33,55 5 0, ,020 7, ,8 5 0, ,028 Yhteensä 0,07 isäkuormitus 10 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 1,5 31,4 12, , ,031 2,3 57,3 33, , ,038 7, ,8 10 0, ,053 Yhteensä 0,12 isäkuormitus 20 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 1,5 31,4 12, , ,050 2,3 57,3 33, , ,068 7, ,8 20 0, ,100 Yhteensä 0,22 isäkuormitus 30 kn/m2 KERROS- ESI- ISÄ- PAINUMA PAINUMA PAKSUUS KUORMITUS KUORMITUS % m m w kn/m2 kn/m2 1,5 31,4 12, , ,064 2,3 57,3 33, , ,093 7, ,8 30 0, ,141 Yhteensä 0,30

10 TUTKIMUSPAIKKA Tilaaja ja suunnittelukohde Piirustuksen sisältö Mittakaavat Seinäjoen kaupunki AUEEINEN POHJATUTKIMUS NURMOSSA YEISKARTTA Valtteri Sivula Asemakatu 1, APUA p Juha Porre Työn ja piirustuksen n:o

11 876: IV 3 7: A B A NURMONJOKI kV C B Mitattu tienreuna Mitattu tienreuna :523M :523M C :58 D D Z MP : :2: Jaskarintie :523M ie NURMONJOENTIE Pp.tie NURMONJOKI TASOKOORDINAATISTO ETRS-GK23 KORKEUSJÄRJESTEMÄ N2000 Tilaaja ja suunnittelukohde Piirustuksen sisältö Mittakaavat Seinäjoen kaupunki AUEEINEN POHJATUTKIMUS NURMOSSA Asemakatu 1, APUA etunimi.sukunimi@aluetaito.fi p Valtteri Sivula Juha Porre TUTKIMUSKARTTA 1:500 Työn ja piirustuksen n:o

12 EIKKAUS A - A, 1:100/ Sa, W=21,3% Sa, W=26,4% Sa, W=45,0% sasi, W=48,7% Sa, W=27,7% sasi, W=33,3% POHAJVESIPINTA Sa, W=48,8% kn pk/0.2m kn pk/0.2m Tilaaja ja suunnittelukohde Piirustuksen sisältö Mittakaavat Seinäjoen kaupunki AUEEINEN POHJATUTKIMUS NURMOSSA EIKKAUS A - A 1:100/100 Asemakatu 1, APUA etunimi.sukunimi@aluetaito.fi p Valtteri Sivula Juha Porre Työn ja piirustuksen n:o

13 EIKKAUS B - B, 1:100/ kn pk/0.2m kn pk/0.2m kn pk/0.2m Tilaaja ja suunnittelukohde Piirustuksen sisältö Mittakaavat Seinäjoen kaupunki EIKKAUS B - B 1:100/100 AUEEINEN POHJATUTKIMUS NURMOSSA Asemakatu 1, APUA etunimi.sukunimi@aluetaito.fi p Valtteri Sivula Juha Porre Työn ja piirustuksen n:o

14 EIKKAUS C - C, 1:100/ JASKARINTIE kn pk/0.2m 4 Tilaaja ja suunnittelukohde Piirustuksen sisältö Mittakaavat Seinäjoen kaupunki EIKKAUS C - C 1:100/100 AUEEINENPOHJATUTKIMUS NURMOSSA Asemakatu 1, APUA etunimi.sukunimi@aluetaito.fi p Valtteri Sivula Juha Porre Työn ja piirustuksen n:o
