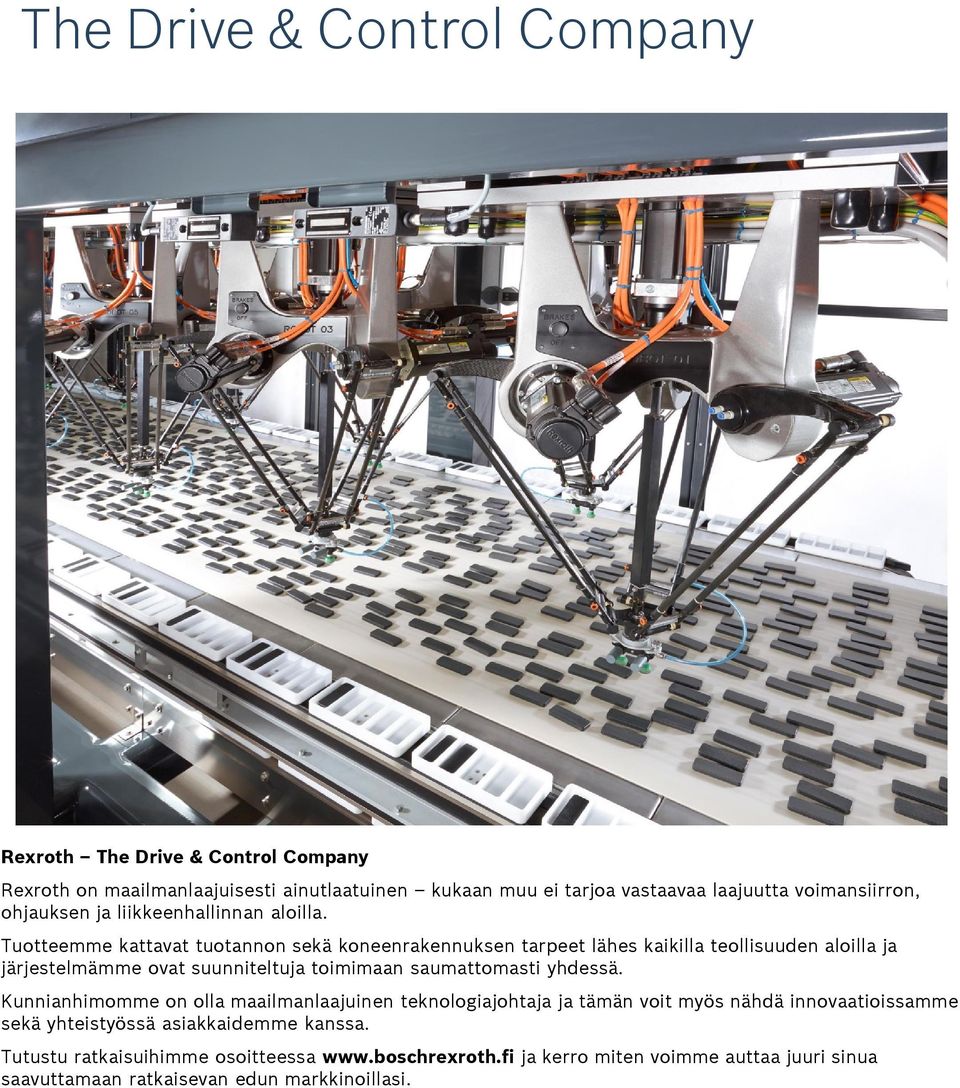

2 The Drive & Control Company Rexroth The Drive & Control Company Rexroth on maailmanlaajuisesti ainutlaatuinen kukaan muu ei tarjoa vastaavaa laajuutta voimansiirron, ohjauksen ja liikkeenhallinnan aloilla. Tuotteemme kattavat tuotannon sekä koneenrakennuksen tarpeet lähes kaikilla teollisuuden aloilla ja järjestelmämme ovat suunniteltuja toimimaan saumattomasti yhdessä. Kunnianhimomme on olla maailmanlaajuinen teknologiajohtaja ja tämän voit myös nähdä innovaatioissamme sekä yhteistyössä asiakkaidemme kanssa. Tutustu ratkaisuihimme osoitteessa ja kerro miten voimme auttaa juuri sinua saavuttamaan ratkaisevan edun markkinoillasi.

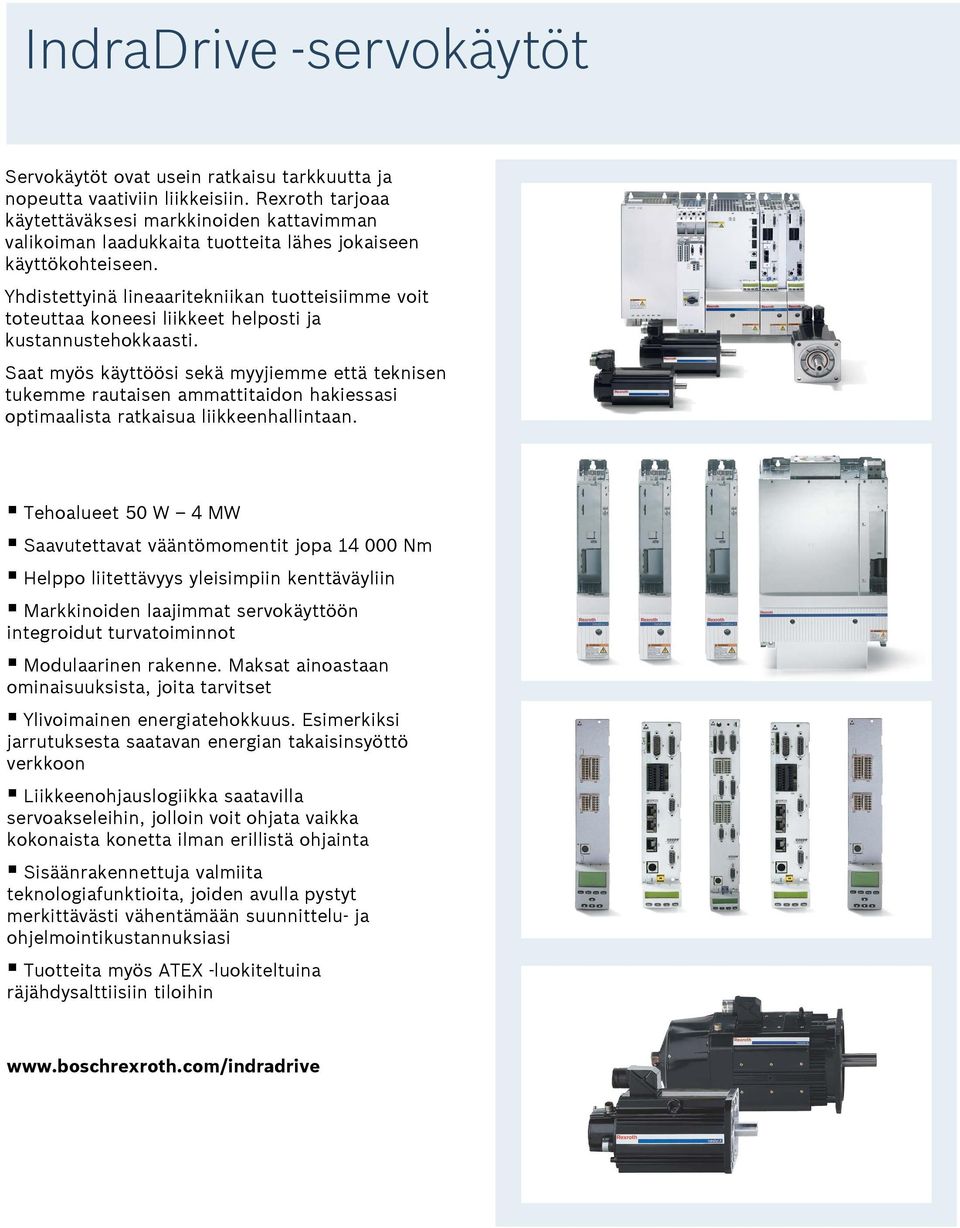

3 IndraDrive -servokäytöt Servokäytöt ovat usein ratkaisu tarkkuutta ja nopeutta vaativiin liikkeisiin. Rexroth tarjoaa käytettäväksesi markkinoiden kattavimman valikoiman laadukkaita tuotteita lähes jokaiseen käyttökohteiseen. Yhdistettyinä lineaaritekniikan tuotteisiimme voit toteuttaa koneesi liikkeet helposti ja kustannustehokkaasti. Saat myös käyttöösi sekä myyjiemme että teknisen tukemme rautaisen ammattitaidon hakiessasi optimaalista ratkaisua liikkeenhallintaan. Tehoalueet 50 W 4 MW Saavutettavat vääntömomentit jopa Nm Helppo liitettävyys yleisimpiin kenttäväyliin Markkinoiden laajimmat servokäyttöön integroidut turvatoiminnot Modulaarinen rakenne. Maksat ainoastaan ominaisuuksista, joita tarvitset Ylivoimainen energiatehokkuus. Esimerkiksi jarrutuksesta saatavan energian takaisinsyöttö verkkoon Liikkeenohjauslogiikka saatavilla servoakseleihin, jolloin voit ohjata vaikka kokonaista konetta ilman erillistä ohjainta Sisäänrakennettuja valmiita teknologiafunktioita, joiden avulla pystyt merkittävästi vähentämään suunnittelu- ja ohjelmointikustannuksiasi Tuotteita myös ATEX -luokiteltuina räjähdysalttiisiin tiloihin

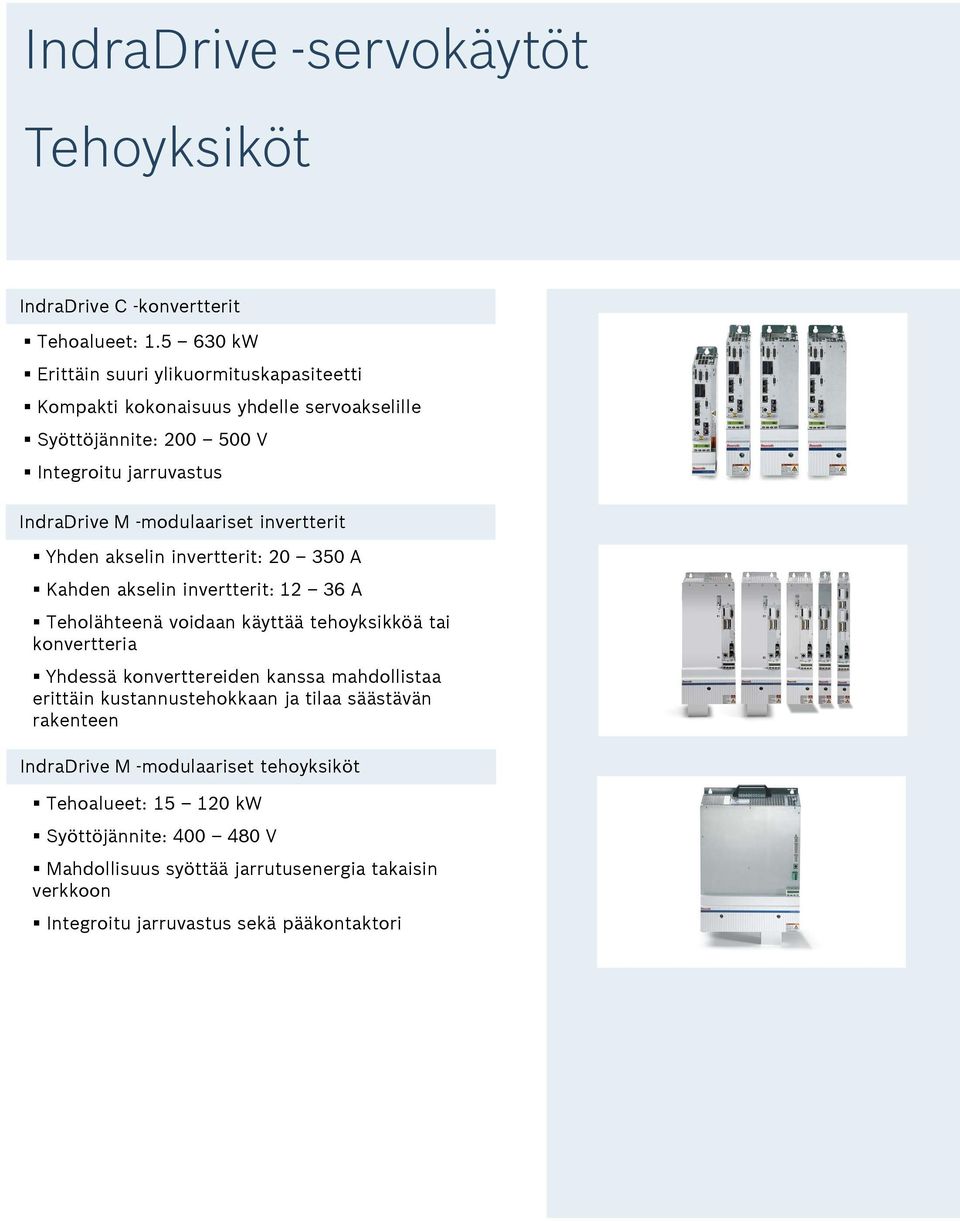

4 IndraDrive -servokäytöt Tehoyksiköt IndraDrive C -konvertterit Tehoalueet: kw Erittäin suuri ylikuormituskapasiteetti Kompakti kokonaisuus yhdelle servoakselille Syöttöjännite: V Integroitu jarruvastus IndraDrive M -modulaariset invertterit Yhden akselin invertterit: A Kahden akselin invertterit: A Teholähteenä voidaan käyttää tehoyksikköä tai konvertteria Yhdessä konverttereiden kanssa mahdollistaa erittäin kustannustehokkaan ja tilaa säästävän rakenteen IndraDrive M -modulaariset tehoyksiköt Tehoalueet: kw Syöttöjännite: V Mahdollisuus syöttää jarrutusenergia takaisin verkkoon Integroitu jarruvastus sekä pääkontaktori

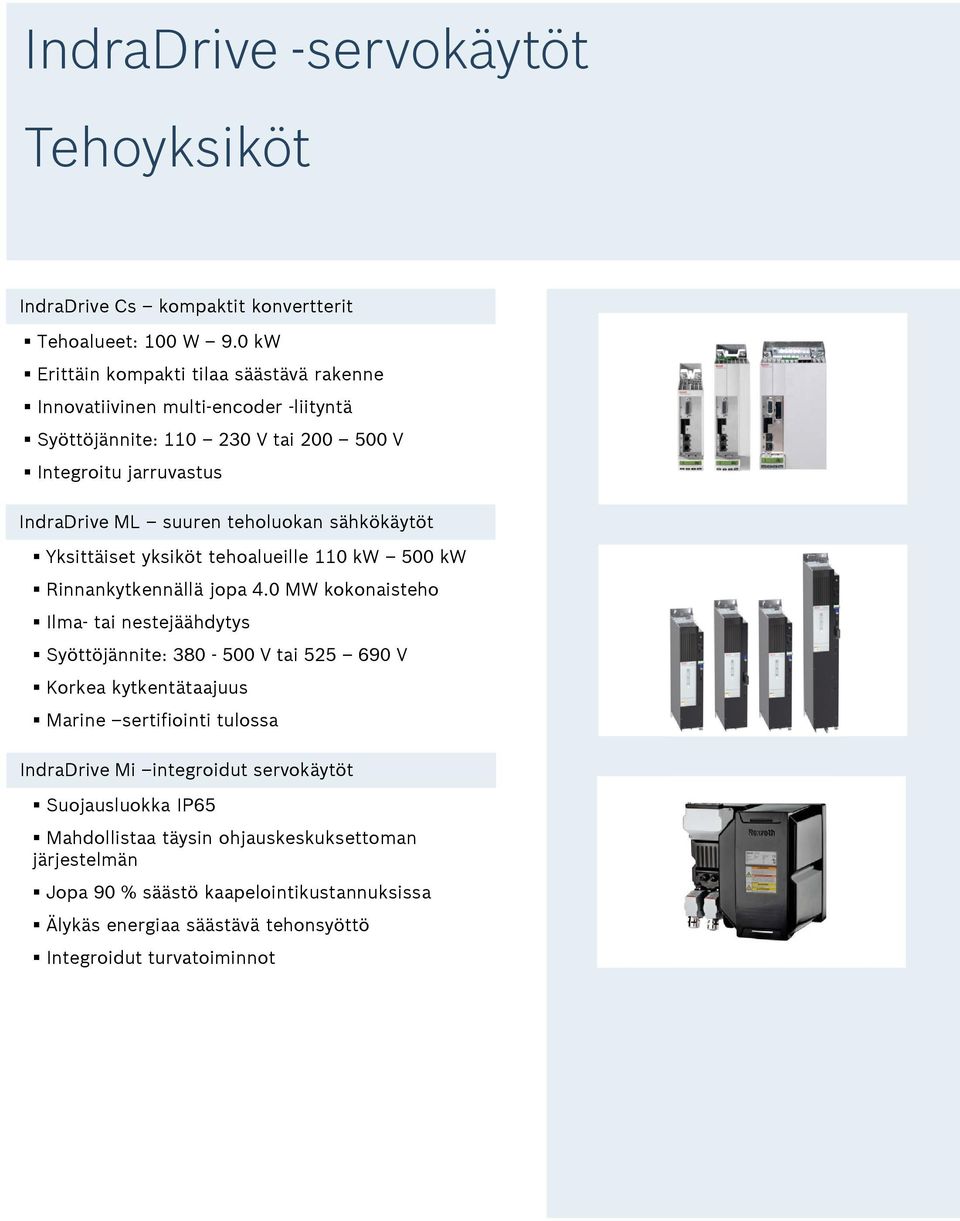

5 IndraDrive -servokäytöt Tehoyksiköt IndraDrive Cs kompaktit konvertterit Tehoalueet: 100 W 9.0 kw Erittäin kompakti tilaa säästävä rakenne Innovatiivinen multi-encoder -liityntä Syöttöjännite: V tai V Integroitu jarruvastus IndraDrive ML suuren teholuokan sähkökäytöt Yksittäiset yksiköt tehoalueille 110 kw 500 kw Rinnankytkennällä jopa 4.0 MW kokonaisteho Ilma- tai nestejäähdytys Syöttöjännite: V tai V Korkea kytkentätaajuus Marine sertifiointi tulossa IndraDrive Mi integroidut servokäytöt Suojausluokka IP65 Mahdollistaa täysin ohjauskeskuksettoman järjestelmän Jopa 90 % säästö kaapelointikustannuksissa Älykäs energiaa säästävä tehonsyöttö Integroidut turvatoiminnot

6 IndraDrive -servokäytöt Ohjainyksiköt Vuosikymmenien tuotekehityksen tuloksena voimme tarjota ominaisuuksiltaan markkinoiden monipuolisimmat servokäyttöjen liikkeenhallintaominaisuudet. Ohjainkorttien liitynnät ovat modulaarisia, joten voit valita juuri ne ominaisuudet joita sovelluksessasi tarvitset. Avoimen ja suljetun säätöpiirin vaihtoehdot Yleisimmät kenttäväylävaihtoehdot, kuten ainutlaatuinen Multi-Ethernet väyläliityntä, joka tukee yleisimpiä Ethernet pohjaisia väyliä (sercos, PROFINET IO, EtherNet/IP, EtherCAT, POWERLINK) ECONOMY, BASIC- ja ADVANCED -kortit tarvittavan suorituskyvyn mukaan Digitaaliset / analogiset lähdöt sekä tulot Muistikortti parametrien tallentamiseen / siirtämiseen Useita lisäoptioita, kuten enkooderiemulaatio Integroidut älykkäät turvatoiminnot (EN , Kat. 3 PL d/e; EN 62061, SIL 2/3) Tuki useille anturituloille (mm. 1 Vpp, 5 V TTL, EnDat, Hiperface, resolveri, SSI) Kahden akselin ohjainkortit

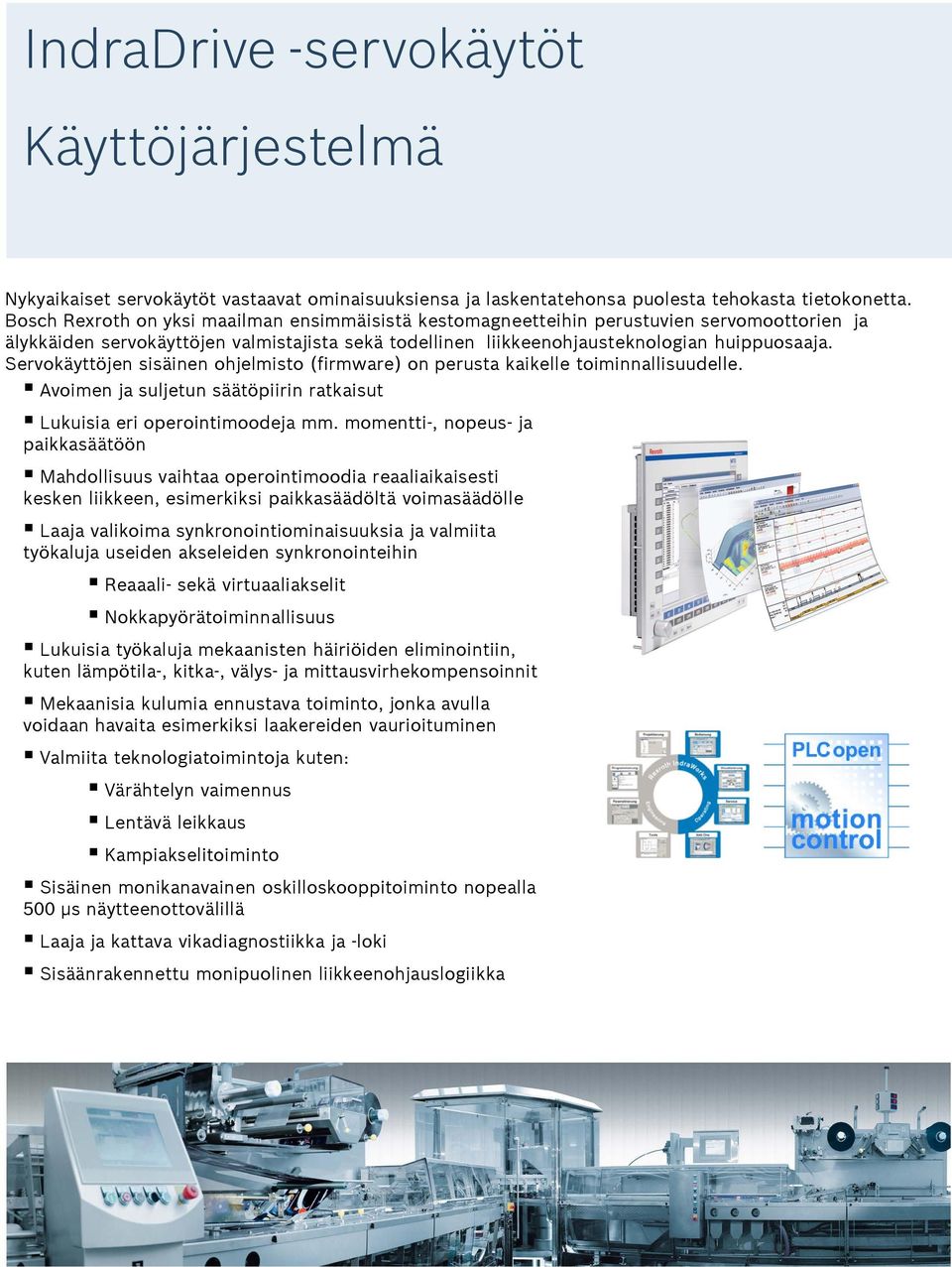

7 IndraDrive -servokäytöt Käyttöjärjestelmä Nykyaikaiset servokäytöt vastaavat ominaisuuksiensa ja laskentatehonsa puolesta tehokasta tietokonetta. Bosch Rexroth on yksi maailman ensimmäisistä kestomagneetteihin perustuvien servomoottorien ja älykkäiden servokäyttöjen valmistajista sekä todellinen liikkeenohjausteknologian huippuosaaja. Servokäyttöjen sisäinen ohjelmisto (firmware) on perusta kaikelle toiminnallisuudelle. Avoimen ja suljetun säätöpiirin ratkaisut Lukuisia eri operointimoodeja mm. momentti-, nopeus- ja paikkasäätöön Mahdollisuus vaihtaa operointimoodia reaaliaikaisesti kesken liikkeen, esimerkiksi paikkasäädöltä voimasäädölle Laaja valikoima synkronointiominaisuuksia ja valmiita työkaluja useiden akseleiden synkronointeihin Reaaali- sekä virtuaaliakselit Nokkapyörätoiminnallisuus Lukuisia työkaluja mekaanisten häiriöiden eliminointiin, kuten lämpötila-, kitka-, välys- ja mittausvirhekompensoinnit Mekaanisia kulumia ennustava toiminto, jonka avulla voidaan havaita esimerkiksi laakereiden vaurioituminen Valmiita teknologiatoimintoja kuten: Värähtelyn vaimennus Lentävä leikkaus Kampiakselitoiminto Sisäinen monikanavainen oskilloskooppitoiminto nopealla 500 µs näytteenottovälillä Laaja ja kattava vikadiagnostiikka ja -loki Sisäänrakennettu monipuolinen liikkeenohjauslogiikka

8 IndraDrive -servokäytöt Turvatoiminnot Koneenrakennuksessa turvaratkaisuiden merkitys kasvaa jatkuvasti. Bosch Rexroth tarjoaa tähän ongelmaan valmiita standardisoituja turvatoimintoja, joiden avulla voit toteuttaa sähkökäyttöjen liikkeenaikaiset turvaratkaisut helposti ja kustannustehokkaasti. Näin säästät tilaa sähkökaapista ja rakennat sovelluksia, jotka aiemmin olisivat olleet turvateknisesti jopa mahdottomia. Turvattu momentinkatkaisu: (Turvakat. 3, PLe, SIL 3) Turvattu momentti (Safe Torque Off). EN Kategoria 0 Turvattu pysäytys: (Turvakat. 3, PLd, SIL 2) Turvapysäytys 1 (Safe Stop 1) EN Kategoria 1 Turvapysäytys 2 (Safe Operational Stop) EN Kategoria 2 Turvatilojen ohjausvaihtoehdot CIP Safety on Sercos Fail Safe over EtherCAT Profisafe on Profinet (tulossa) Turvatut 24V signaalit Liikkeenaikaiset turvatilat: (Turvakat. 3, PLd, SIL 2) Turvattu liikenopeus Turvattu liikesuunta Turvatusti valvottu paikka. Mahdollistaa turvattujen liikealueiden määrittelyn Turvattu maksiminopeus Turvattu pitojarru Turvaovien ohjaus Turvattu hidastuvuus Turvatusti rajattu paikka Turvattu inkrementtisiirtymä Turva CAM (tulossa)

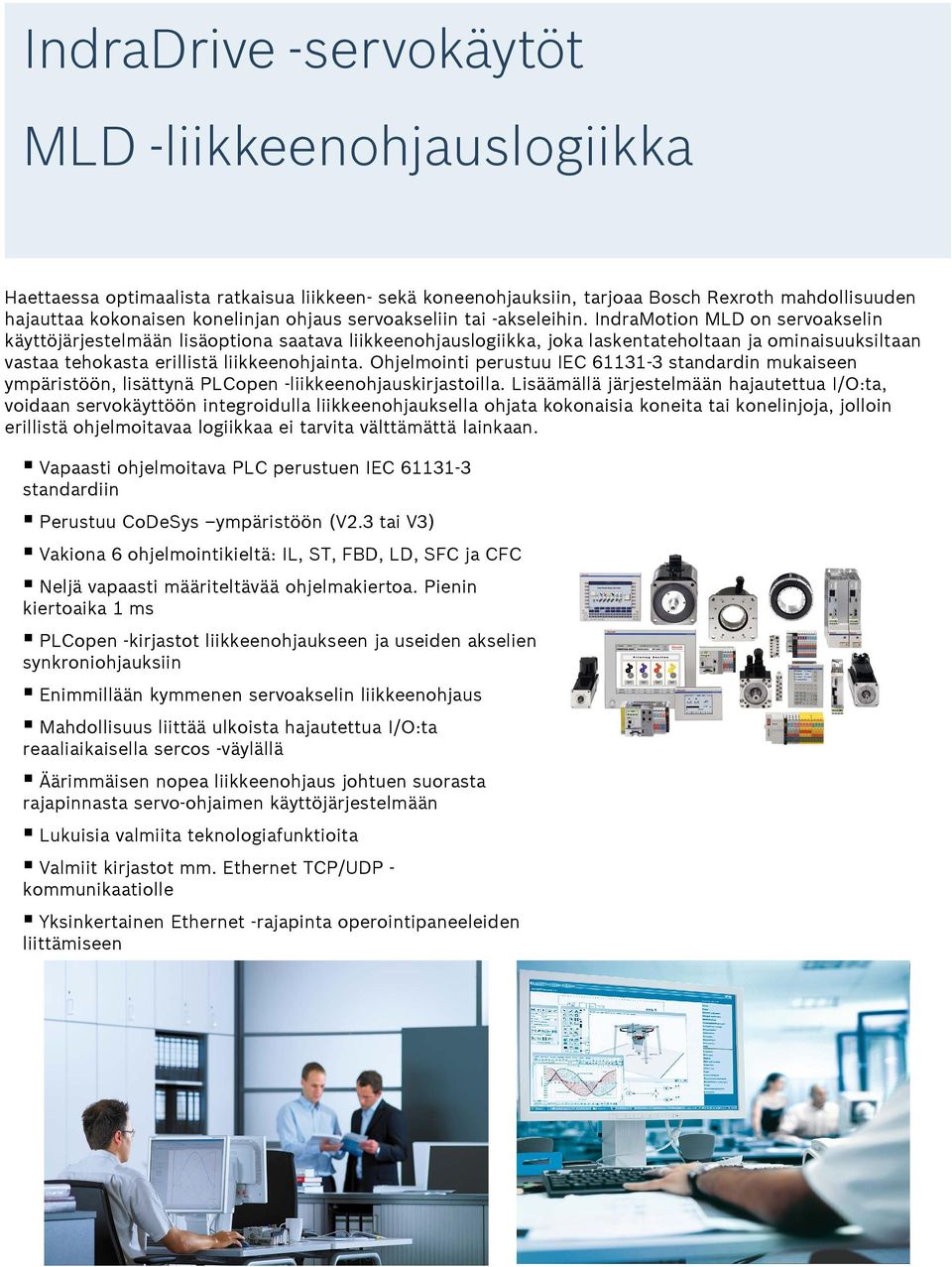

9 IndraDrive -servokäytöt MLD -liikkeenohjauslogiikka Haettaessa optimaalista ratkaisua liikkeen- sekä koneenohjauksiin, tarjoaa Bosch Rexroth mahdollisuuden hajauttaa kokonaisen konelinjan ohjaus servoakseliin tai -akseleihin. IndraMotion MLD on servoakselin käyttöjärjestelmään lisäoptiona saatava liikkeenohjauslogiikka, joka laskentateholtaan ja ominaisuuksiltaan vastaa tehokasta erillistä liikkeenohjainta. Ohjelmointi perustuu IEC standardin mukaiseen ympäristöön, lisättynä PLCopen -liikkeenohjauskirjastoilla. Lisäämällä järjestelmään hajautettua I/O:ta, voidaan servokäyttöön integroidulla liikkeenohjauksella ohjata kokonaisia koneita tai konelinjoja, jolloin erillistä ohjelmoitavaa logiikkaa ei tarvita välttämättä lainkaan. Vapaasti ohjelmoitava PLC perustuen IEC standardiin Perustuu CoDeSys ympäristöön (V2.3 tai V3) Vakiona 6 ohjelmointikieltä: IL, ST, FBD, LD, SFC ja CFC Neljä vapaasti määriteltävää ohjelmakiertoa. Pienin kiertoaika 1 ms PLCopen -kirjastot liikkeenohjaukseen ja useiden akselien synkroniohjauksiin Enimmillään kymmenen servoakselin liikkeenohjaus Mahdollisuus liittää ulkoista hajautettua I/O:ta reaaliaikaisella sercos -väylällä Äärimmäisen nopea liikkeenohjaus johtuen suorasta rajapinnasta servo-ohjaimen käyttöjärjestelmään Lukuisia valmiita teknologiafunktioita Valmiit kirjastot mm. Ethernet TCP/UDP - kommunikaatiolle Yksinkertainen Ethernet -rajapinta operointipaneeleiden liittämiseen

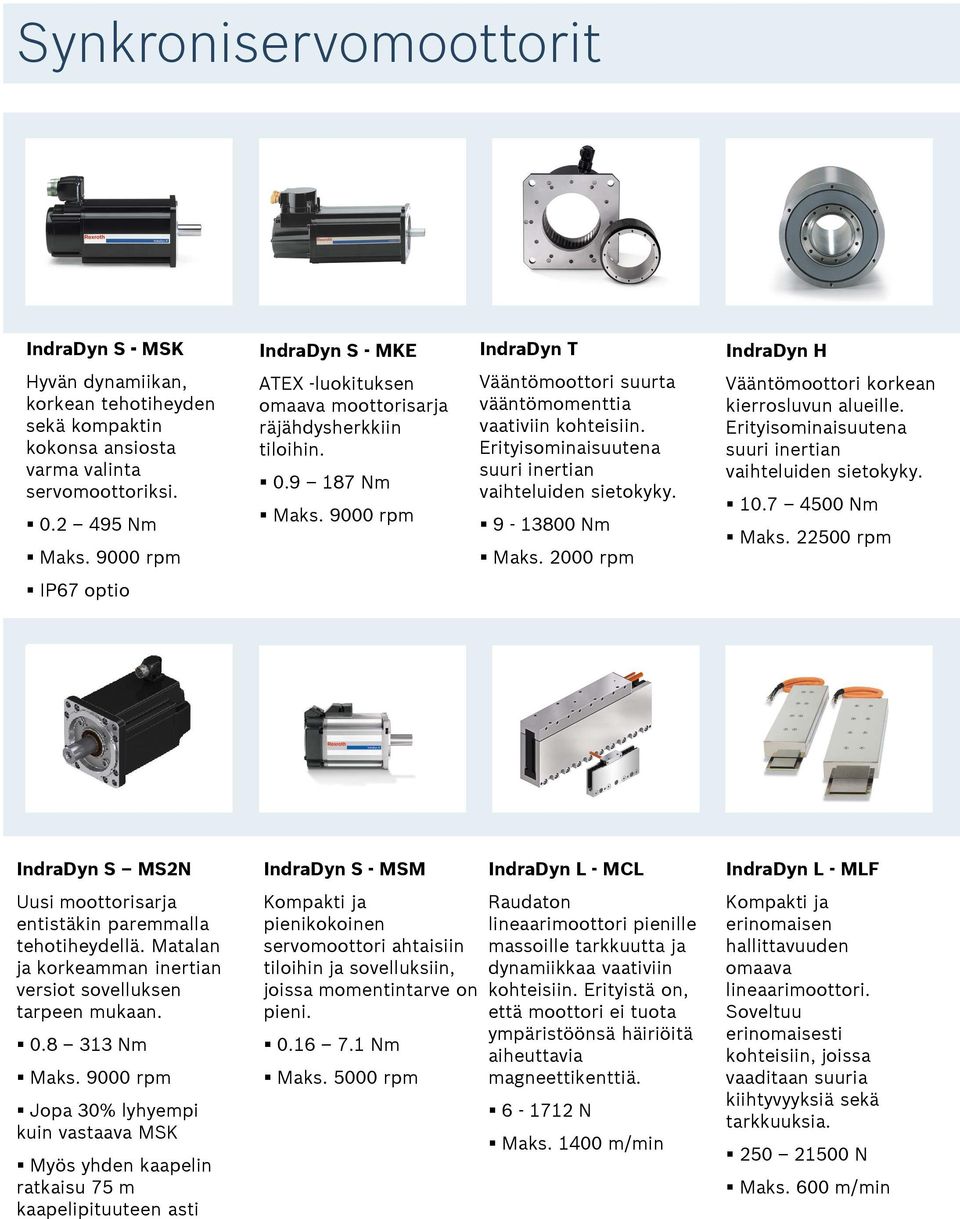

10 Synkroniservomoottorit IndraDyn S - MSK IndraDyn S - MKE IndraDyn T IndraDyn H Hyvän dynamiikan, korkean tehotiheyden sekä kompaktin kokonsa ansiosta varma valinta servomoottoriksi Nm Maks rpm ATEX -luokituksen omaava moottorisarja räjähdysherkkiin tiloihin Nm Maks rpm Vääntömoottori suurta vääntömomenttia vaativiin kohteisiin. Erityisominaisuutena suuri inertian vaihteluiden sietokyky Nm Maks rpm Vääntömoottori korkean kierrosluvun alueille. Erityisominaisuutena suuri inertian vaihteluiden sietokyky Nm Maks rpm IP67 optio IndraDyn S MS2N Uusi moottorisarja entistäkin paremmalla tehotiheydellä. Matalan ja korkeamman inertian versiot sovelluksen tarpeen mukaan Nm Maks rpm Jopa 30% lyhyempi kuin vastaava MSK Myös yhden kaapelin ratkaisu 75 m kaapelipituuteen asti IndraDyn S - MSM Kompakti ja pienikokoinen servomoottori ahtaisiin tiloihin ja sovelluksiin, joissa momentintarve on pieni Nm Maks rpm IndraDyn L - MCL Raudaton lineaarimoottori pienille massoille tarkkuutta ja dynamiikkaa vaativiin kohteisiin. Erityistä on, että moottori ei tuota ympäristöönsä häiriöitä aiheuttavia magneettikenttiä N Maks m/min IndraDyn L - MLF Kompakti ja erinomaisen hallittavuuden omaava lineaarimoottori. Soveltuu erinomaisesti kohteisiin, joissa vaaditaan suuria kiihtyvyyksiä sekä tarkkuuksia N Maks. 600 m/min

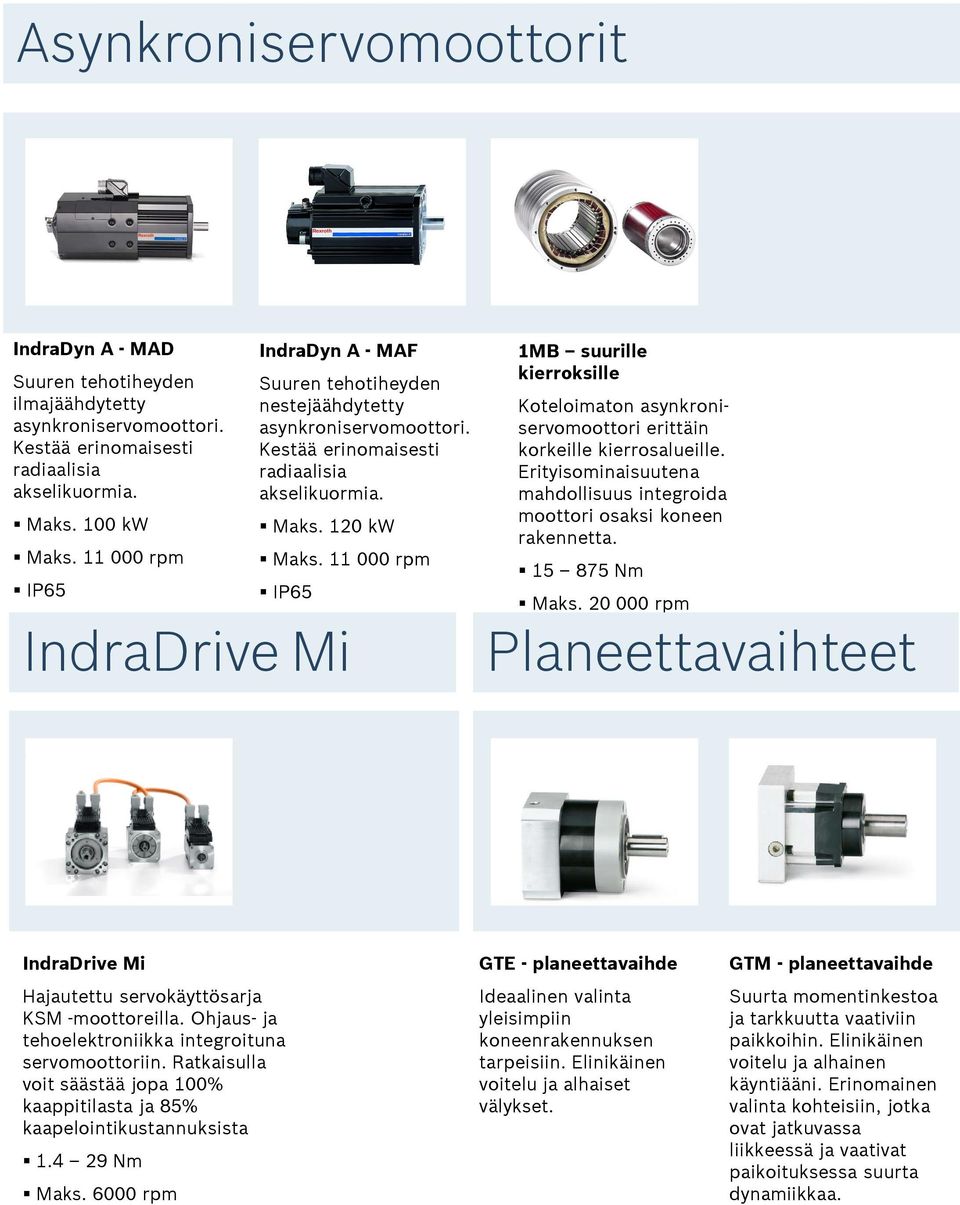

11 Asynkroniservomoottorit IndraDyn A - MAD Suuren tehotiheyden ilmajäähdytetty asynkroniservomoottori. Kestää erinomaisesti radiaalisia akselikuormia. Maks. 100 kw Maks rpm IP65 IndraDyn A - MAF Suuren tehotiheyden nestejäähdytetty asynkroniservomoottori. Kestää erinomaisesti radiaalisia akselikuormia. Maks. 120 kw Maks rpm IP65 IndraDrive Mi 1MB suurille kierroksille Koteloimaton asynkroniservomoottori erittäin korkeille kierrosalueille. Erityisominaisuutena mahdollisuus integroida moottori osaksi koneen rakennetta Nm Maks rpm Planeettavaihteet IndraDrive Mi Hajautettu servokäyttösarja KSM -moottoreilla. Ohjaus- ja tehoelektroniikka integroituna servomoottoriin. Ratkaisulla voit säästää jopa 100% kaappitilasta ja 85% kaapelointikustannuksista Nm Maks rpm GTE - planeettavaihde Ideaalinen valinta yleisimpiin koneenrakennuksen tarpeisiin. Elinikäinen voitelu ja alhaiset välykset. GTM - planeettavaihde Suurta momentinkestoa ja tarkkuutta vaativiin paikkoihin. Elinikäinen voitelu ja alhainen käyntiääni. Erinomainen valinta kohteisiin, jotka ovat jatkuvassa liikkeessä ja vaativat paikoituksessa suurta dynamiikkaa.

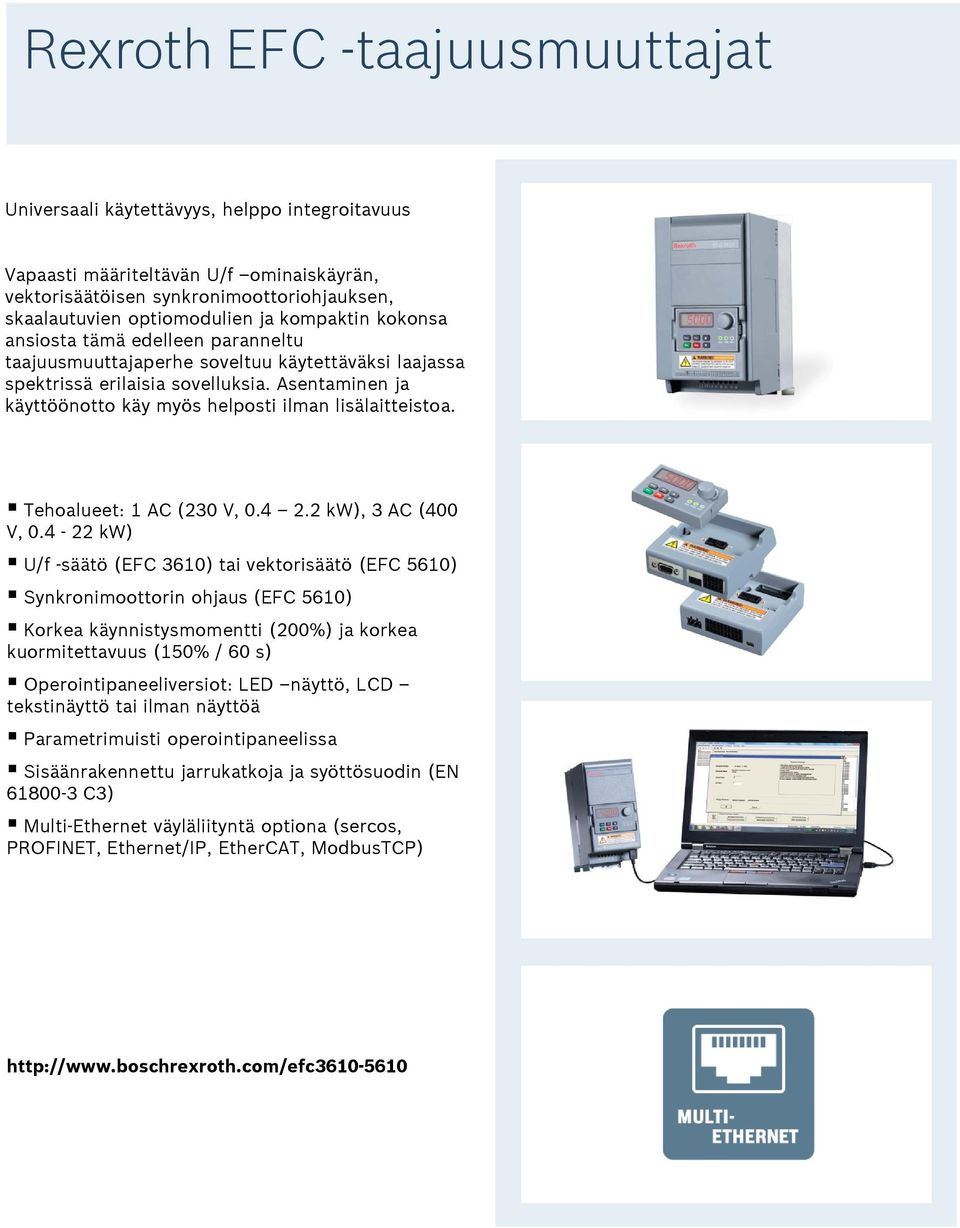

12 Rexroth EFC -taajuusmuuttajat Universaali käytettävyys, helppo integroitavuus Vapaasti määriteltävän U/f ominaiskäyrän, vektorisäätöisen synkronimoottoriohjauksen, skaalautuvien optiomodulien ja kompaktin kokonsa ansiosta tämä edelleen paranneltu taajuusmuuttajaperhe soveltuu käytettäväksi laajassa spektrissä erilaisia sovelluksia. Asentaminen ja käyttöönotto käy myös helposti ilman lisälaitteistoa. Tehoalueet: 1 AC (230 V, kw), 3 AC (400 V, kw) U/f -säätö (EFC 3610) tai vektorisäätö (EFC 5610) Synkronimoottorin ohjaus (EFC 5610) Korkea käynnistysmomentti (200%) ja korkea kuormitettavuus (150% / 60 s) Operointipaneeliversiot: LED näyttö, LCD tekstinäyttö tai ilman näyttöä Parametrimuisti operointipaneelissa Sisäänrakennettu jarrukatkoja ja syöttösuodin (EN C3) Multi-Ethernet väyläliityntä optiona (sercos, PROFINET, Ethernet/IP, EtherCAT, ModbusTCP)

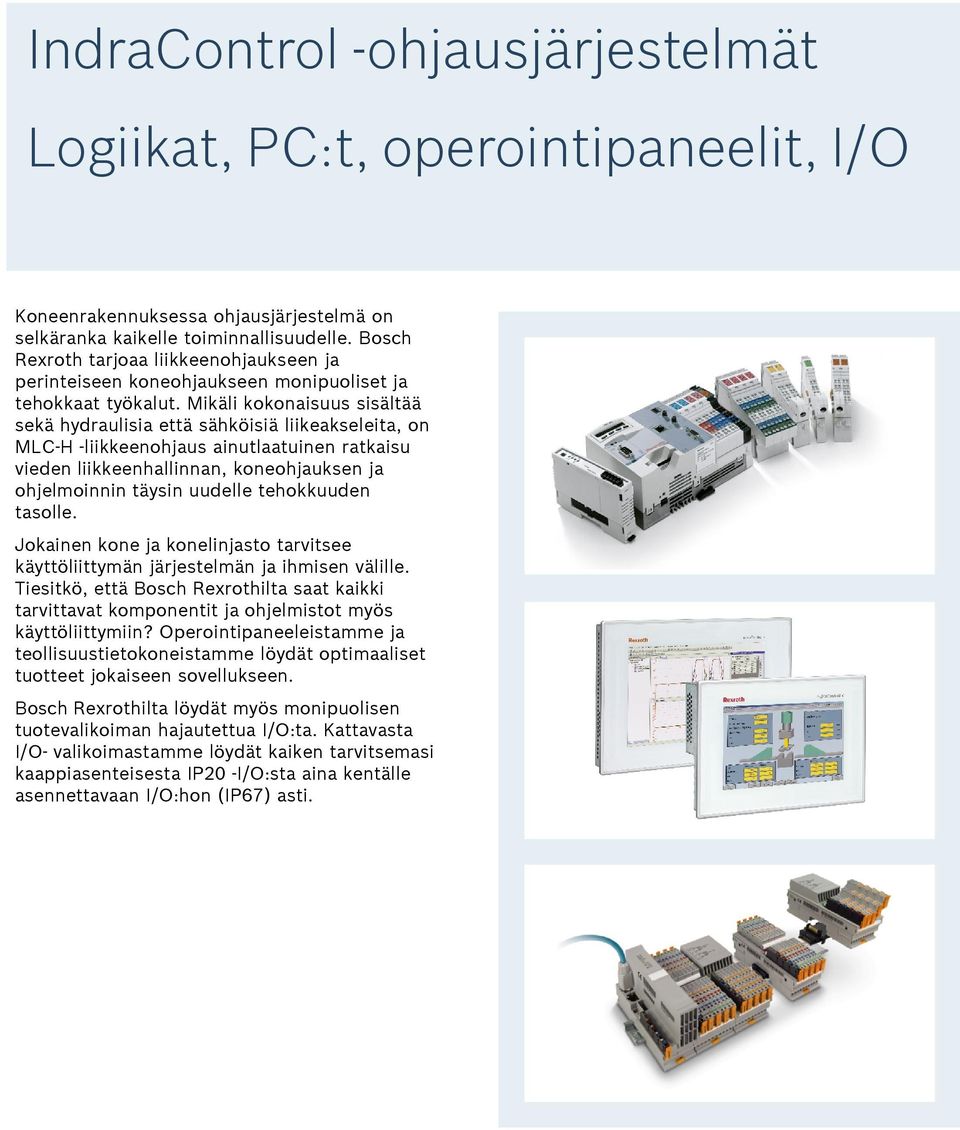

13 IndraControl -ohjausjärjestelmät Logiikat, PC:t, operointipaneelit, I/O Koneenrakennuksessa ohjausjärjestelmä on selkäranka kaikelle toiminnallisuudelle. Bosch Rexroth tarjoaa liikkeenohjaukseen ja perinteiseen koneohjaukseen monipuoliset ja tehokkaat työkalut. Mikäli kokonaisuus sisältää sekä hydraulisia että sähköisiä liikeakseleita, on MLC-H -liikkeenohjaus ainutlaatuinen ratkaisu vieden liikkeenhallinnan, koneohjauksen ja ohjelmoinnin täysin uudelle tehokkuuden tasolle. Jokainen kone ja konelinjasto tarvitsee käyttöliittymän järjestelmän ja ihmisen välille. Tiesitkö, että Bosch Rexrothilta saat kaikki tarvittavat komponentit ja ohjelmistot myös käyttöliittymiin? Operointipaneeleistamme ja teollisuustietokoneistamme löydät optimaaliset tuotteet jokaiseen sovellukseen. Bosch Rexrothilta löydät myös monipuolisen tuotevalikoiman hajautettua I/O:ta. Kattavasta I/O- valikoimastamme löydät kaiken tarvitsemasi kaappiasenteisesta IP20 -I/O:sta aina kentälle asennettavaan I/O:hon (IP67) asti.

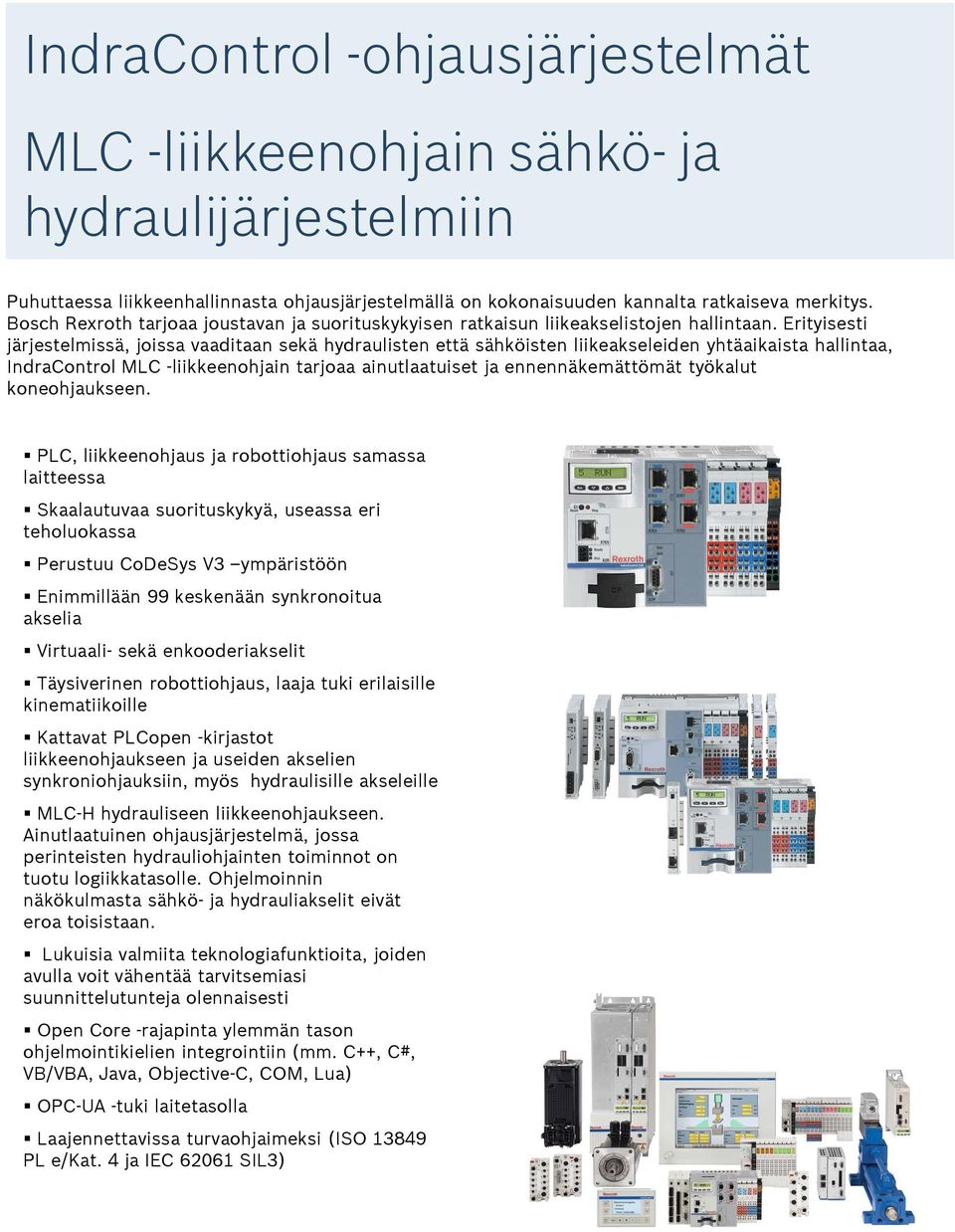

14 IndraControl -ohjausjärjestelmät MLC -liikkeenohjain sähkö- ja hydraulijärjestelmiin Puhuttaessa liikkeenhallinnasta ohjausjärjestelmällä on kokonaisuuden kannalta ratkaiseva merkitys. Bosch Rexroth tarjoaa joustavan ja suorituskykyisen ratkaisun liikeakselistojen hallintaan. Erityisesti järjestelmissä, joissa vaaditaan sekä hydraulisten että sähköisten liikeakseleiden yhtäaikaista hallintaa, IndraControl MLC -liikkeenohjain tarjoaa ainutlaatuiset ja ennennäkemättömät työkalut koneohjaukseen. PLC, liikkeenohjaus ja robottiohjaus samassa laitteessa Skaalautuvaa suorituskykyä, useassa eri teholuokassa Perustuu CoDeSys V3 ympäristöön Enimmillään 99 keskenään synkronoitua akselia Virtuaali- sekä enkooderiakselit Täysiverinen robottiohjaus, laaja tuki erilaisille kinematiikoille Kattavat PLCopen -kirjastot liikkeenohjaukseen ja useiden akselien synkroniohjauksiin, myös hydraulisille akseleille MLC-H hydrauliseen liikkeenohjaukseen. Ainutlaatuinen ohjausjärjestelmä, jossa perinteisten hydrauliohjainten toiminnot on tuotu logiikkatasolle. Ohjelmoinnin näkökulmasta sähkö- ja hydrauliakselit eivät eroa toisistaan. Lukuisia valmiita teknologiafunktioita, joiden avulla voit vähentää tarvitsemiasi suunnittelutunteja olennaisesti Open Core -rajapinta ylemmän tason ohjelmointikielien integrointiin (mm. C++, C#, VB/VBA, Java, Objective-C, COM, Lua) OPC-UA -tuki laitetasolla Laajennettavissa turvaohjaimeksi (ISO PL e/kat. 4 ja IEC SIL3)

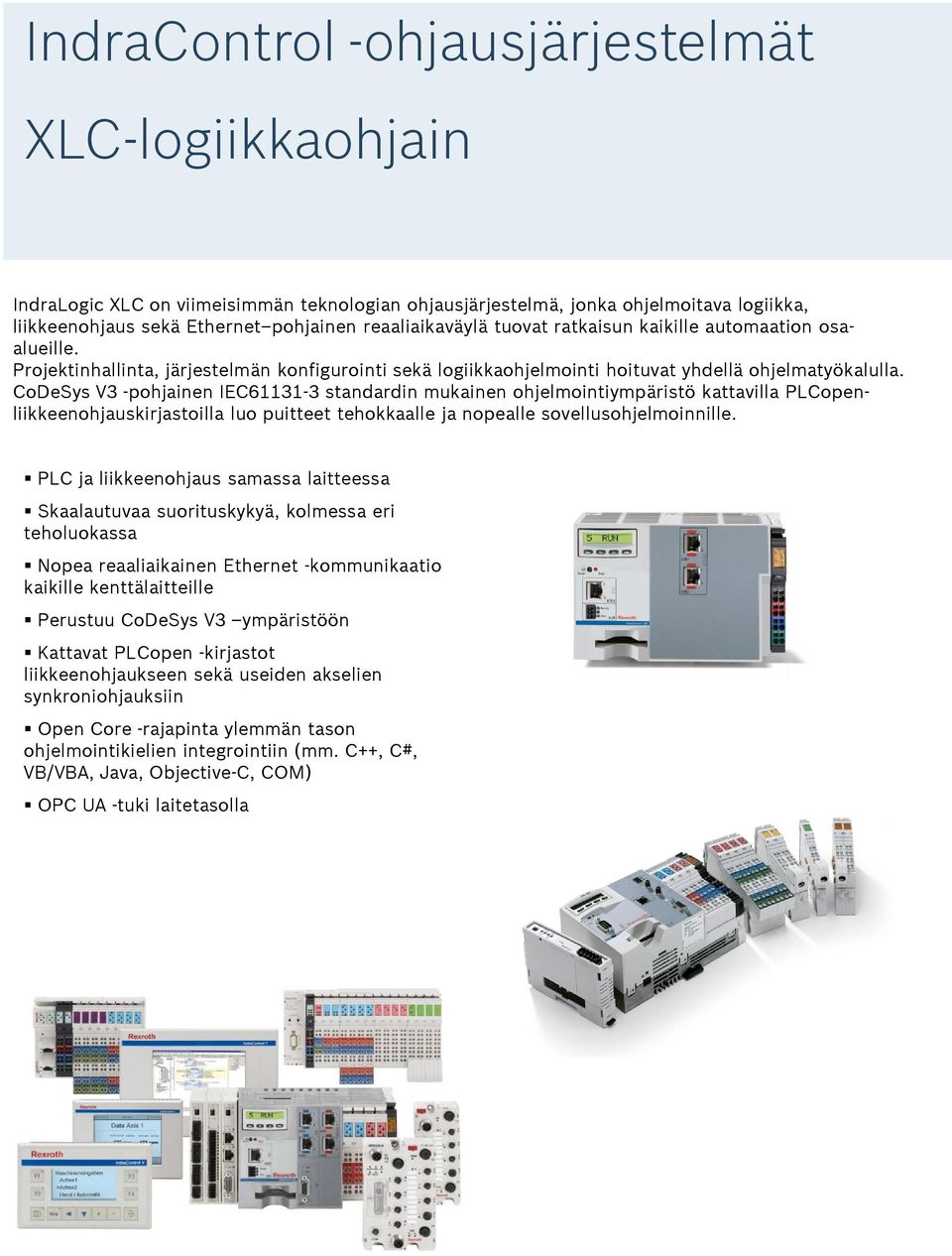

15 IndraControl -ohjausjärjestelmät XLC-logiikkaohjain IndraLogic XLC on viimeisimmän teknologian ohjausjärjestelmä, jonka ohjelmoitava logiikka, liikkeenohjaus sekä Ethernet pohjainen reaaliaikaväylä tuovat ratkaisun kaikille automaation osaalueille. Projektinhallinta, järjestelmän konfigurointi sekä logiikkaohjelmointi hoituvat yhdellä ohjelmatyökalulla. CoDeSys V3 -pohjainen IEC standardin mukainen ohjelmointiympäristö kattavilla PLCopenliikkeenohjauskirjastoilla luo puitteet tehokkaalle ja nopealle sovellusohjelmoinnille. PLC ja liikkeenohjaus samassa laitteessa Skaalautuvaa suorituskykyä, kolmessa eri teholuokassa Nopea reaaliaikainen Ethernet -kommunikaatio kaikille kenttälaitteille Perustuu CoDeSys V3 ympäristöön Kattavat PLCopen -kirjastot liikkeenohjaukseen sekä useiden akselien synkroniohjauksiin Open Core -rajapinta ylemmän tason ohjelmointikielien integrointiin (mm. C++, C#, VB/VBA, Java, Objective-C, COM) OPC UA -tuki laitetasolla

16 IndraControl -ohjausjärjestelmät Uusi XM -ohjainsukupolvi Joustavaa ohjaustekniikkaa reaaliajassa. Kompakti ohjainperhe IndraControl XM tarjoaa viimeisintä teknologiaa kestävään koteloon pakattuna. Siinä yhdistyvät Sercos -automaatioväylän korkealaatuiset reaaliaikaominaisuudet IndraControl S20 I/O perheen joustavuuteen, muodostaen modulaarisen automaatiojärjestelmän kaikkiin tehdasautomaation sovelluksiin. Sisäänrakennettu Sercos väylämaster nopeimmillaan 250 µs sykliajalla. Hyvä suorituskyky modernin Intel ATOM prosessoriarkkitehtuurin ansiosta Vakiona mm. gigabitin Ethernet, USB, SD korttipaikka Modulaarinen laajennettavuus toimintolaajennus- ja I/O modulien avulla Huoltovapaa rakenne, ei kuluvia osia kuten paristoja tai tuulettimia Laajennettu lämpötila-alue 25 C +60 C EMC luokka B

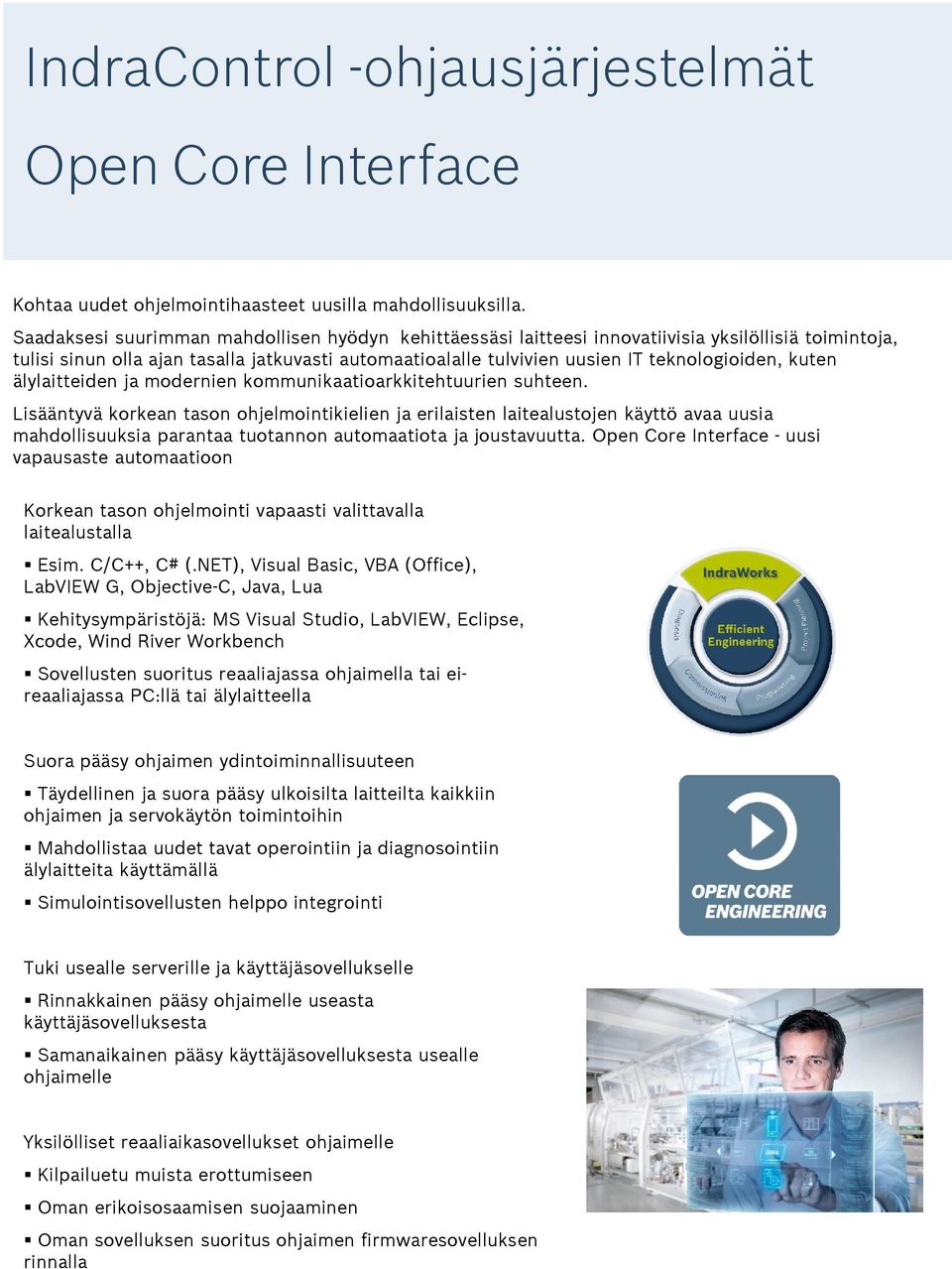

17 IndraControl -ohjausjärjestelmät Open Core Interface Kohtaa uudet ohjelmointihaasteet uusilla mahdollisuuksilla. Saadaksesi suurimman mahdollisen hyödyn kehittäessäsi laitteesi innovatiivisia yksilöllisiä toimintoja, tulisi sinun olla ajan tasalla jatkuvasti automaatioalalle tulvivien uusien IT teknologioiden, kuten älylaitteiden ja modernien kommunikaatioarkkitehtuurien suhteen. Lisääntyvä korkean tason ohjelmointikielien ja erilaisten laitealustojen käyttö avaa uusia mahdollisuuksia parantaa tuotannon automaatiota ja joustavuutta. Open Core Interface - uusi vapausaste automaatioon Korkean tason ohjelmointi vapaasti valittavalla laitealustalla Esim. C/C++, C# (.NET), Visual Basic, VBA (Office), LabVIEW G, Objective-C, Java, Lua Kehitysympäristöjä: MS Visual Studio, LabVIEW, Eclipse, Xcode, Wind River Workbench Sovellusten suoritus reaaliajassa ohjaimella tai eireaaliajassa PC:llä tai älylaitteella Suora pääsy ohjaimen ydintoiminnallisuuteen Täydellinen ja suora pääsy ulkoisilta laitteilta kaikkiin ohjaimen ja servokäytön toimintoihin Mahdollistaa uudet tavat operointiin ja diagnosointiin älylaitteita käyttämällä Simulointisovellusten helppo integrointi Tuki usealle serverille ja käyttäjäsovellukselle Rinnakkainen pääsy ohjaimelle useasta käyttäjäsovelluksesta Samanaikainen pääsy käyttäjäsovelluksesta usealle ohjaimelle Yksilölliset reaaliaikasovellukset ohjaimelle Kilpailuetu muista erottumiseen Oman erikoisosaamisen suojaaminen Oman sovelluksen suoritus ohjaimen firmwaresovelluksen rinnalla

18 IndraControl -ohjausjärjestelmät MTX, CNC -ohjain Bosch Rexroth IndraMotion MTX on vapaasti skaalautuva CNC alusta sisäänrakennetulla tehokkaalla PLC:llä erilaisiin työstökoneohjauksiin. Korkealuokkainen suorituskyky ja kattavat tekniset toiminnot avaavat mahdollisuuden parhaaseen tuottavuuteen ja joustavuuteen. Ohjaatko sitten yksittäistä työstökonetta vai täysin automatisoitua tuotantojärjestelmää, IndraMotion MTX varmistaa sovelluksesi dynaamisen suorituskyvyn sekä minimoidut tuotantokatkot. Universaali CNC ohjaus jyrsintä-, sorvaus-, hionta-, hammastus-, leikkaus- sekä lävistystoimintoihin Skaalautuvaa suorituskykyä, neljässä eri teholuokassa Tuki 5/6-akselin kinematiikalle 3D työkalukompensointi Kaltevien pintojen työstö Spline- sekä NURBS-interpolaatio Paikkaohje nanometritason tarkkuudella Jopa 1000 NC -lohkon look-ahead Markkinoiden paras suorituskyky Interpolointisykli pienimmillään 250 µs Enimmillään 64 NC -ohjattua akselia, 12 NC - kanavaa, 8 interpoloivaa akselia / kanava Sercos reaaliaika Ethernet

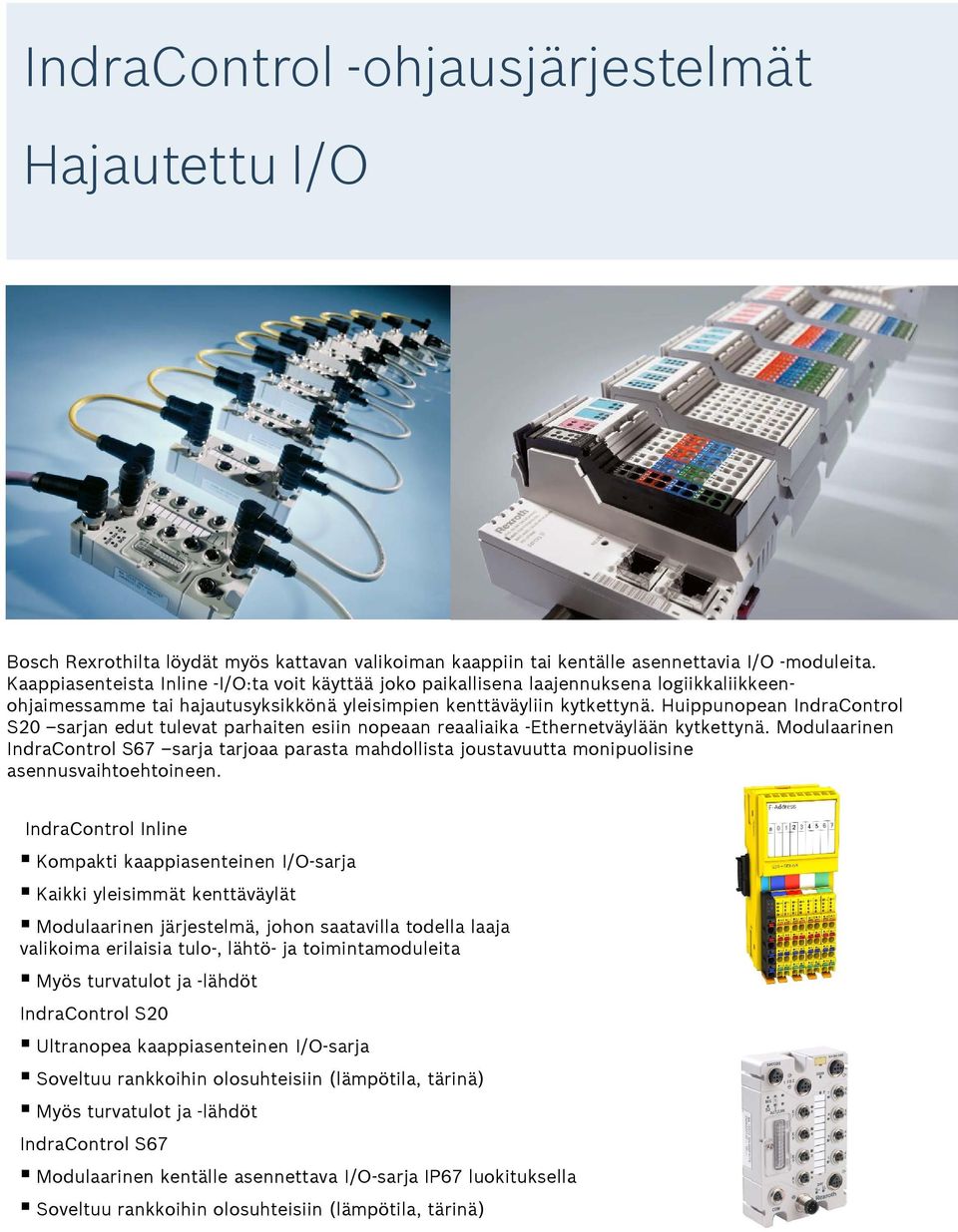

19 IndraControl -ohjausjärjestelmät Hajautettu I/O Bosch Rexrothilta löydät myös kattavan valikoiman kaappiin tai kentälle asennettavia I/O -moduleita. Kaappiasenteista Inline -I/O:ta voit käyttää joko paikallisena laajennuksena logiikkaliikkeenohjaimessamme tai hajautusyksikkönä yleisimpien kenttäväyliin kytkettynä. Huippunopean IndraControl S20 sarjan edut tulevat parhaiten esiin nopeaan reaaliaika -Ethernetväylään kytkettynä. Modulaarinen IndraControl S67 sarja tarjoaa parasta mahdollista joustavuutta monipuolisine asennusvaihtoehtoineen. IndraControl Inline Kompakti kaappiasenteinen I/O-sarja Kaikki yleisimmät kenttäväylät Modulaarinen järjestelmä, johon saatavilla todella laaja valikoima erilaisia tulo-, lähtö- ja toimintamoduleita Myös turvatulot ja -lähdöt IndraControl S20 Ultranopea kaappiasenteinen I/O-sarja Soveltuu rankkoihin olosuhteisiin (lämpötila, tärinä) Myös turvatulot ja -lähdöt IndraControl S67 Modulaarinen kentälle asennettava I/O-sarja IP67 luokituksella Soveltuu rankkoihin olosuhteisiin (lämpötila, tärinä)

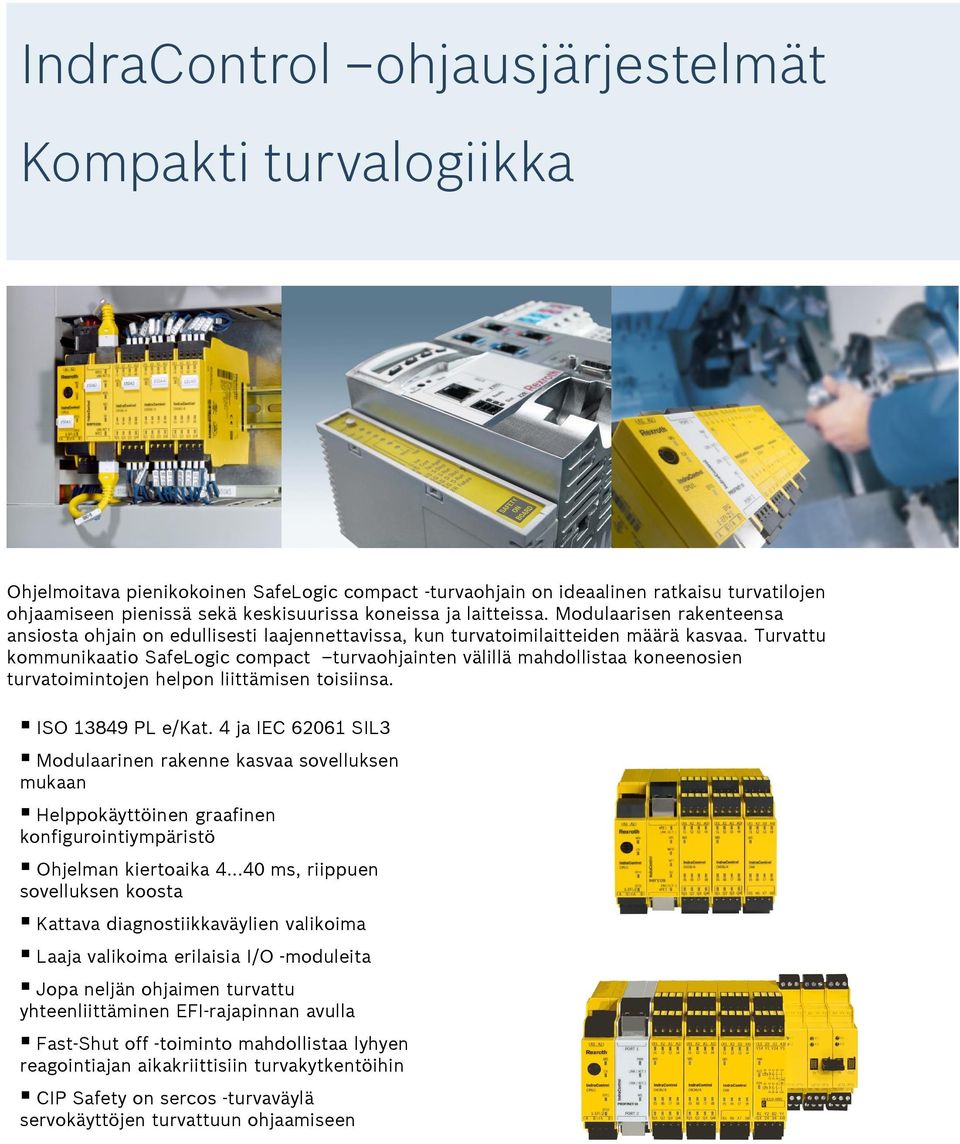

20 IndraControl ohjausjärjestelmät Kompakti turvalogiikka Ohjelmoitava pienikokoinen SafeLogic compact -turvaohjain on ideaalinen ratkaisu turvatilojen ohjaamiseen pienissä sekä keskisuurissa koneissa ja laitteissa. Modulaarisen rakenteensa ansiosta ohjain on edullisesti laajennettavissa, kun turvatoimilaitteiden määrä kasvaa. Turvattu kommunikaatio SafeLogic compact turvaohjainten välillä mahdollistaa koneenosien turvatoimintojen helpon liittämisen toisiinsa. ISO PL e/kat. 4 ja IEC SIL3 Modulaarinen rakenne kasvaa sovelluksen mukaan Helppokäyttöinen graafinen konfigurointiympäristö Ohjelman kiertoaika 4 40 ms, riippuen sovelluksen koosta Kattava diagnostiikkaväylien valikoima Laaja valikoima erilaisia I/O -moduleita Jopa neljän ohjaimen turvattu yhteenliittäminen EFI-rajapinnan avulla Fast-Shut off -toiminto mahdollistaa lyhyen reagointiajan aikakriittisiin turvakytkentöihin CIP Safety on sercos -turvaväylä servokäyttöjen turvattuun ohjaamiseen

21 IndraControl -ohjausjärjestelmät Operointipaneelit ja teollisuus -PC:t Lähes jokainen järjestelmä tai laite tarvitsee käyttöliittymän. Bosch Rexroth tarjoaa laajan ja laadukkaan valikoiman operointipaneeleita kaikkiin käyttökohteisiin. Tuotevalikoimastamme löytyvät myös laajat valikoimat Windows -käyttöjärjestelmällä varustettuja teollisuustietokoneita runsailla laajennusoptioilla ja erilaisilla asennusvaihtoehdoilla. VR kompaktit operointipaneelit kosketusnäytöllä VH modernit mobiilikäyttöpaneelit kosketusnäytöllä VEP operointipaneeliin sulautetut teollisuus- PC:t Win XPe- tai Embedded 7 - käyttöjärjestelmällä Integroiduilla koneohjauspainikkeilla varustetut näytöt, myös valmiiksi koteloituna Teollisuus -PC:t eri koko- ja teholuokissa Teollisuusnäppäimistöt, koneohjauspaneelit ja muut lisävarusteet

22 IndraSize tehoa ja tarkkuutta mitoitukseen Laadukkaiden komponenttien lisäksi tarjoamme myös työkalut järjestelmien tehokkaaseen suunnitteluun ja optimointiin. 3D-mallit löydät helposti web-konfiguraattoristamme ja työkalut vaativampaan mitoitukseen saat ottamalla yhteyden myyntiimme: IndraSize on luotettava ja monipuolinen mitoitus- / simulointiohjelmisto servokäyttöjen valintaan. Voit mallintaa monimutkaisetkin järjestelmät mittoineen sekä liikeprofiileineen. Ohjelma laskee järjestelmän liikeakseleiden vaatimat tehontarpeet, varoittaa mahdollisista riskitekijöistä ja luo automaattisesti raportin laskelmasta dokumentaatiota varten. Saat ohjelmasta myös ehdotuksen sopivimmasta IndraDrive -servokäytöstä kaikkine tarvittavine komponentteineen. Liikkeen mallinnuksen mekaniikkavaihtoehtoja: Kuularuuvit Hammastanko ja -pyörä Hihna ja hihnapyöräsovellukset Lineaarimoottorit lineaariliikkeelle Valssit, telat Pyörivät teräpaikoitukset (lentävä leikkaus) Kiinni- ja aukirullaus Kääntöpöydät Radan hallinta Lisäksi malleihin voidaan lisätä tarvittaessa: Vaihteet Hihnavälitykset Kytkimet

23 Palvelut Konsultointi Rexrothista saat luotettavan sekä osaavan partnerin yrityksellesi. Omaamme kokemusta ja näkemystä miltei kaikilta teollisuuden aloilta jo vuosikymmenien ajalta sekä pyrimme aina olemaan teknologisen kehityksen kärjessä. Mitoitus ja optimointi Tuotekehityksesi tueksi tarjoamme kattavat mitoitus- sekä optimointipalvelut kaikille tuoteryhmillemme. Hydrauliikka Sähkökäytöt Lineaaritekniikka Kokoonpanotekniikka
