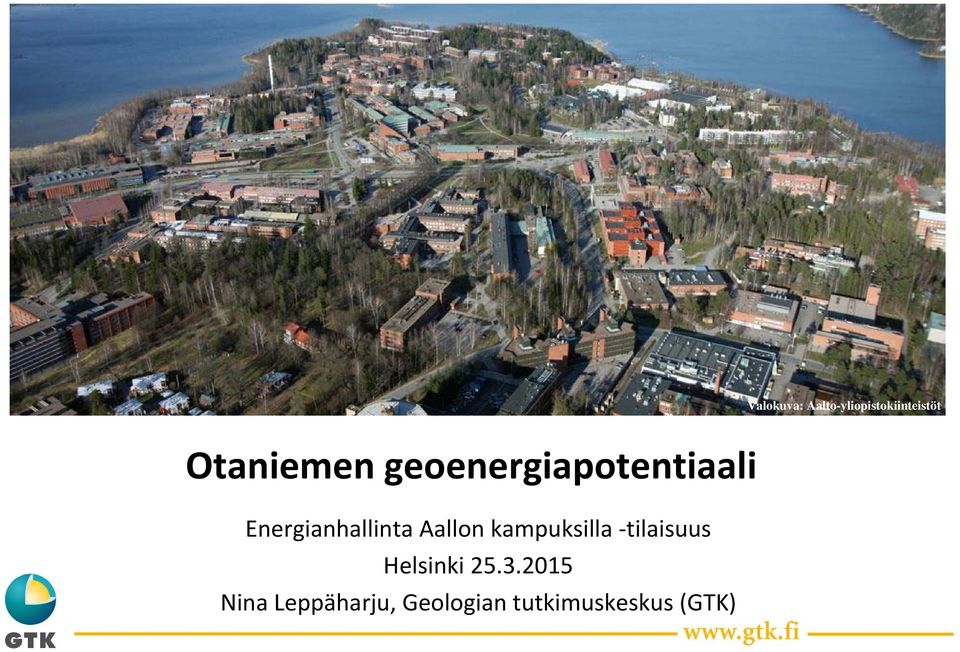

1 Valokuva: Aalto-yliopistokiinteistöt Otaniemen geoenergiapotentiaali Energianhallinta Aallon kampuksilla tilaisuus Helsinki Nina Leppäharju, Geologian tutkimuskeskus (GTK)

2 Esityksen sisältö 1. Geologian tutkimuskeskus = GTK GTK lyhyesti 2. Geoenergia Mitä geoenergia tarkoittaa? 3. Geoenergian hyödyntäminen 4. GTK:n geoenergiatutkimukset Otaniemessä Yhteys muihin tutkimuksiin 5. Geoenergiapotentiaali Mitkä asiat vaikuttavat? 6. Otaniemen geoenergiapotentiaalikartta 7. Otaniemen geoenergiapotentiaali Kuinka karttaa voidaan hyödyntää? Valokuva: Ilkka Martinkauppi, GTK

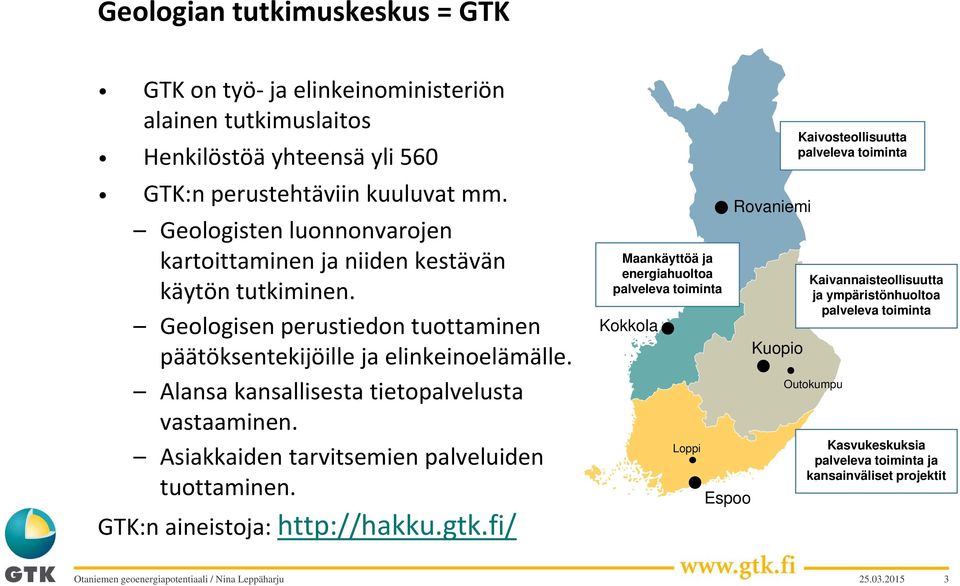

3 Geologian tutkimuskeskus = GTK GTK on työ ja elinkeinoministeriön alainen tutkimuslaitos Henkilöstöä yhteensä yli 560 GTK:n perustehtäviin kuuluvat mm. Geologisten luonnonvarojen kartoittaminen ja niiden kestävän käytön tutkiminen. Geologisen perustiedon tuottaminen päätöksentekijöille ja elinkeinoelämälle. Alansa kansallisesta tietopalvelusta vastaaminen. Asiakkaiden tarvitsemien palveluiden tuottaminen. GTK:n aineistoja: Maankäyttöä ja energiahuoltoa palveleva toiminta Kokkola Loppi Espoo Rovaniemi Kuopio Kaivosteollisuutta palveleva toiminta Kaivannaisteollisuutta ja ympäristönhuoltoa palveleva toiminta Outokumpu Kasvukeskuksia palveleva toiminta ja kansainväliset projektit

4 GEOENERGIA = Maaperä Vaakaputkisto GEO Kallioperä Energiakaivo Vesistö ja vesistön pohjasedimentti Putkisto vesistön pohjalla tai pohjasedimentissä ENERGIA LÄMPÖ VIILEÄ Yleistermejä ovat maalämpö ja kalliolämpö Geoenergia geoterminen energia

5 Geoenergian hyödyntäminen Yleisin tapa hyödyntää geoenergiaa on lämpöpumpun avulla energiakaivosta Kaivon halkaisija on n mm, syvyys m Porauksen hinta on n. 30 /m (= /kaivo) (kallio osuus) Kaivon yläosa (irtomaa) vaatii erityisrakenteen Maapeitepaksuus! Lämmönoton seurauksena maankamaran lämpötila laskee Energiakaivojen lataus Kallioperän lämpötila ja lämmönjohtavuus Paljonko kwh/m tai W/m voidaan ottaa? Kuinka syvä kaivo tarvitaan? OIKEIN MITOITETTUNA ENERGIAKAIVO ON IKUINEN! Valokuva: Ilkka Martinkauppi, GTK

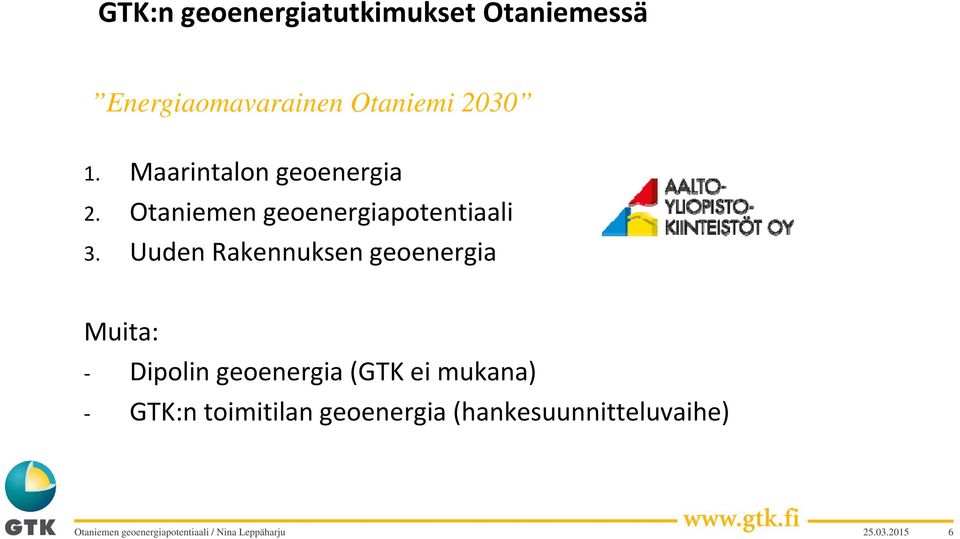

6 GTK:n geoenergiatutkimukset Otaniemessä Energiaomavarainen Otaniemi Maarintalon geoenergia 2. Otaniemen geoenergiapotentiaali 3. Uuden Rakennuksen geoenergia Muita: Dipolin geoenergia (GTK ei mukana) GTK:n toimitilan geoenergia (hankesuunnitteluvaihe)

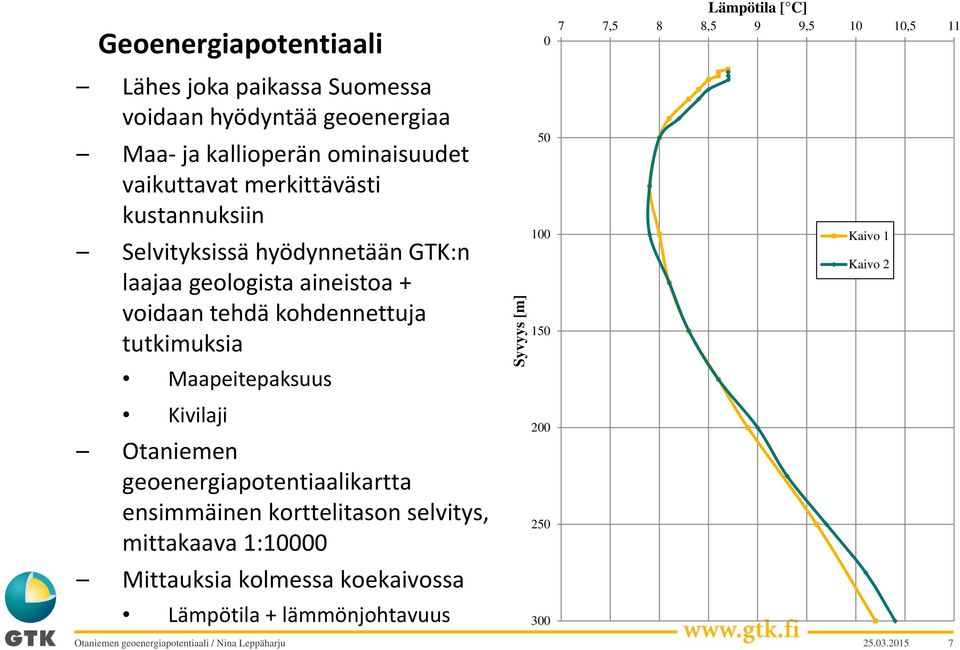

7 Geoenergiapotentiaali Lähes joka paikassa Suomessa voidaan hyödyntää geoenergiaa Maa ja kallioperän ominaisuudet vaikuttavat merkittävästi kustannuksiin Selvityksissä hyödynnetään GTK:n laajaa geologista aineistoa + voidaan tehdä kohdennettuja tutkimuksia Maapeitepaksuus Kivilaji Otaniemen geoenergiapotentiaalikartta ensimmäinen korttelitason selvitys, mittakaava 1:10000 Mittauksia kolmessa koekaivossa Lämpötila + lämmönjohtavuus Syvyys [m] Lämpötila [ C] 7 7,5 8 8,5 9 9, ,5 11 Kaivo 1 Kaivo

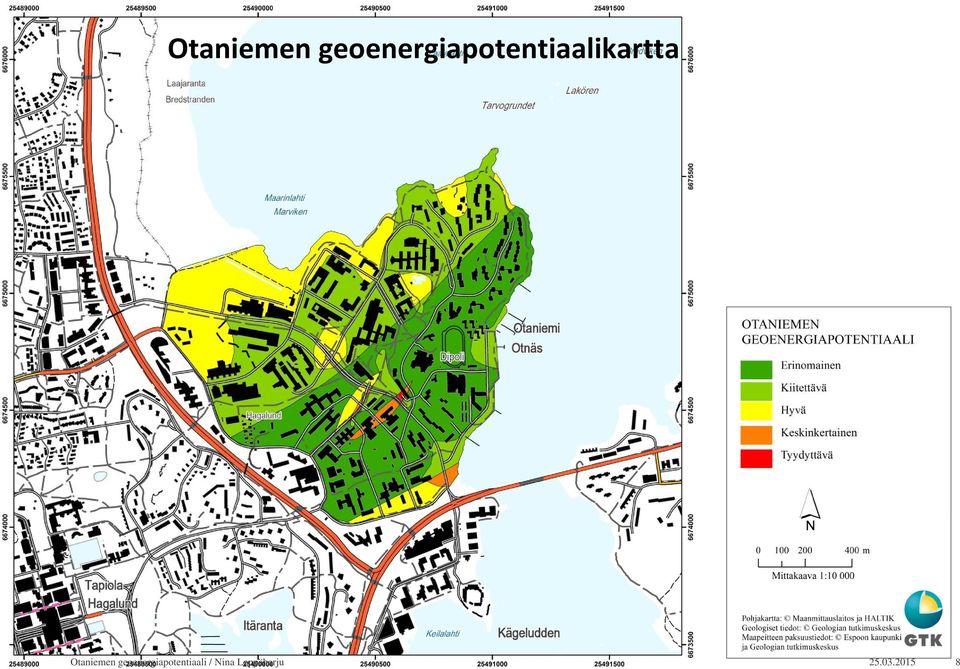

8 Otaniemen geoenergiapotentiaalikartta

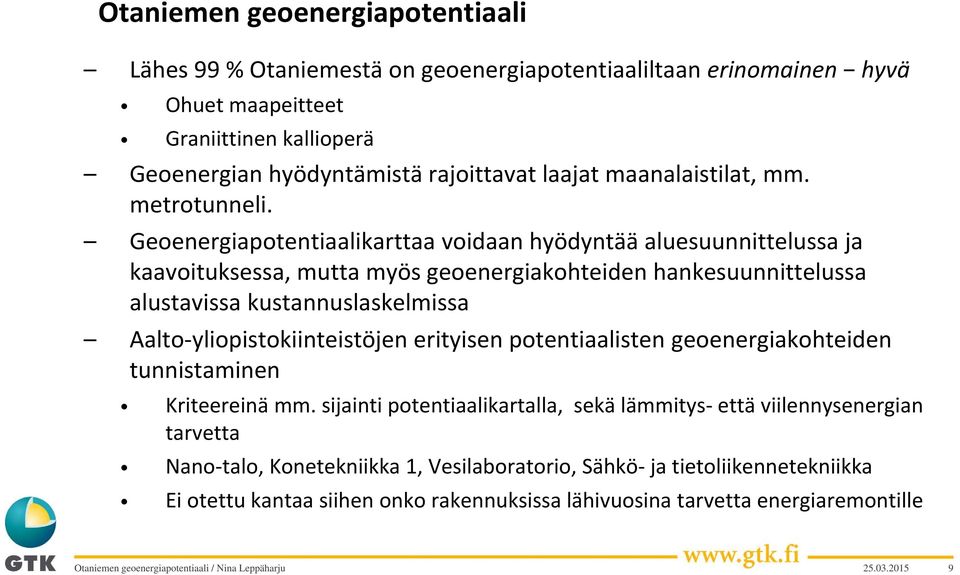

9 Otaniemen geoenergiapotentiaali Lähes 99 % Otaniemestä on geoenergiapotentiaaliltaan erinomainen hyvä Ohuet maapeitteet Graniittinen kallioperä Geoenergian hyödyntämistä rajoittavat laajat maanalaistilat, mm. metrotunneli. Geoenergiapotentiaalikarttaa voidaan hyödyntää aluesuunnittelussa ja kaavoituksessa, mutta myös geoenergiakohteiden hankesuunnittelussa alustavissa kustannuslaskelmissa Aalto yliopistokiinteistöjen erityisen potentiaalisten geoenergiakohteiden tunnistaminen Kriteereinä mm. sijainti potentiaalikartalla, sekä lämmitys että viilennysenergian tarvetta Nano talo, Konetekniikka 1, Vesilaboratorio, Sähkö ja tietoliikennetekniikka Ei otettu kantaa siihen onko rakennuksissa lähivuosina tarvetta energiaremontille

10 Kysymyksiä? Kiitos! Valokuva: Ilkka Martinkauppi, GTK
