Case palotalo: Lämmitys ja viilennys geoenergialla Hankkeen erityispiirteet, seuranta ja kokemuksia ensimmäiseltä käyttövuodelta

Transkriptio

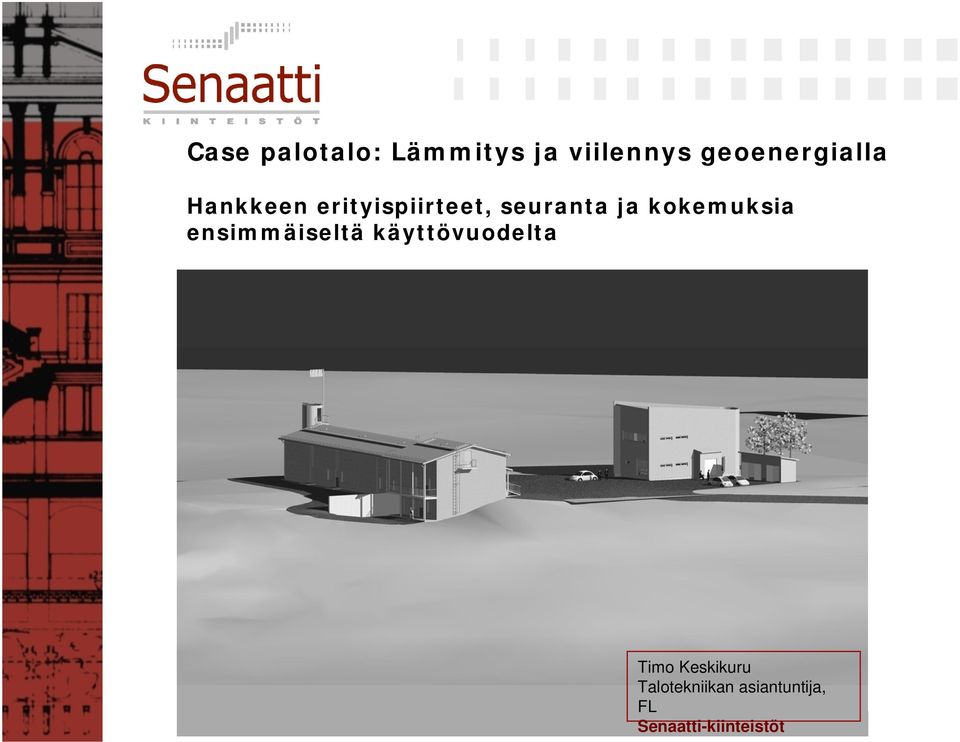

1 Case palotalo: Lämmitys ja viilennys geoenergialla Hankkeen erityispiirteet, seuranta ja kokemuksia ensimmäiseltä käyttövuodelta Timo Keskikuru Talotekniikan asiantuntija, FL Senaatti-kiinteistöt

2 Palotalo 489m m 3

3 Valvomorakennus 182m m 3

4 Palotalo-Sänkypalo

5 Palotalon autotalli -alkava autopalo

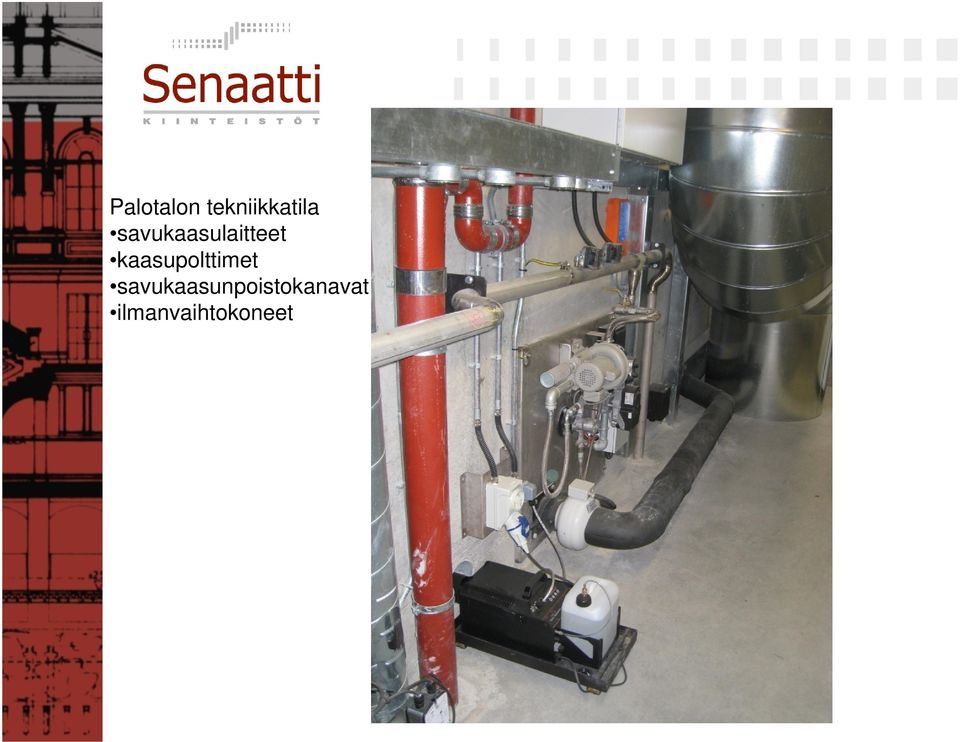

6 Palotalon tekniikkatila savukaasulaitteet kaasupolttimet savukaasunpoistokanavat ilmanvaihtokoneet

7 Palotalo - leikkauskuva palotekniikka savukaasunpoisto

8 Savukaasujen poisto

9 Palotalon ullakko harjoittelutila savukaasunpoistopelti

10

11 Valvomo Lämmönjakohuone lämpöpumppu sähkökattila varaajat iv-kone säätö- ja mittausryhmät

12

13 Palotalon ja valvomon LVIAJ-tekniikka Valvomo Palotalo Lämmitys Vesikiertoinen lattialämmitys Vesikiertoinen lattialämmitys, glykoliverkko Lämpötilataso o C o C rakenteiden kuivatus Lämmityksen mitoitusteho noin 12 kw noin 25 kw Lp 2 kompressorio (40 kw), Lp:n ja sähkökattilan porrastus astetuntisäädöllä. Käyttöveden lataus toisen kompressorin jakoventtiilillä Ilmanvaihto Tulo ja poisto+lto-kiekko Tulo ja poisto+lto-kenno (3x) rakenteiden kuivatus Jäähdytys Puhallinkonv. (noin 7 kw) Rau VAC+aluevalvomo LP oma automatiikka (ModbusTCP-väylä valvomoon)

14 Mittaus- ja energiaseuranta Energiaseurantajärjestelmä (e&e) Lämpötilojen, virtausten ja energian tuntiseuranta kalliopiiri rakennusten lämpö ja sähköenergia valvomon käyttövesi LP, sähkökattila ja kokonaiskulutus lämpötilat: kaivoista (100m syvyydeltä ja meno ja paluut as. kaivoissa) ja energiamittareilta DTS-monitorointijärjestelmä (GTK) Kuitumittaukset kaivoista 0 200m syvyydeltä

15 Terminen vastetesti eli TRT-mittaus, GTK Kuva. TRT-mittausvaunu mittauksen valmisteluvaiheessa. Vaunun vasemmalla puolella on vihreiden styrox-levyjen ympäröimä vesi-jäähilesaavi, jossa DTS-mittauskuidut kalibroidaan. Kuva: Maarit Nousiainen, GTK.

16 Palotalon geoenergiatutkimusten mallinnuskuvia (GTK/Maarit Nousiainen )

17 Palotalon geoenergiatutkimusten mallinnuskuvia (GTK/Maarit Nousiainen )

18 Lämpökaivojen lämpötilamittaus (GTK) tilanne enne kaivojen kuormitusta Kuva. Energiakaivojen lämpötila ennen TRT-mittausten aloittamista. Mittaustuloksista on laskettu liukuva keskiarvo viiden metrin matkalta. Lähde: Kuopion palotalon geoenergiatutkimukset ja tulosten mallinnus Maarit Nousiainen, Heikki Lukkarinen, Ilkka Martinkauppi, Jarmo Kallio

19 Lämpökaivon 2 (keski) lämpötilamittaus 6-10/2010 (Ilkka Martinkauppi,GTK) 6/2010 8/2010 9/ /2010

20 Palotalon lämmitys 2010

21 Palotalon ja valvomon energiankulutus 2010

22 Palotalon ja valvomon tavoite ja toteuma 2010 Toteuma 1-11/2010 (MWh) Arvio norm. kulutus 2010 (MWh) 1. takuuvuoden tavoite (MWh)* Palotalo 51,5 42,7 30 Valvomo 17,8 20,5 18 Yhteensä 69,3 63,2 48 *) tavoitteet annettu 1. ja 2. takuuvuodelle

23 Kokemukset kalliolämmön toteutuksesta ensimmäisen käyttövuoden jälkeen - Kehittämisehdotuksia Epäkohta Korjausehdotus Suunnittelu ja laitevalinnat Tekniikka Urakka Laitevalmistajan LP-kytkennän sovittaminen muuhun LVItekniikkaan Mallikytkennät LP:lla ja muulla talotekniikalla oma säätöautomatiikka LP:n ahdas moduulirakenne haittaa huoltoa LVI-urakoitsijalla tekniikan, takuuhuollon, käytönopastuksen osaamisessa ja toteutuksessa puutteita Tate-urakoiden yhteensovittaminen LP-erikoissuunnittelijan käyttö hanke-suunnittelusta lähtien Tarvitaan mallikytkentöjä Yhteinen RAU-järjestelmä tai toimiva integrointi Huoltoystävällinen avoin laitekokonaisuus Urakoitsija laatii takuu huollon ohjelman (LP:n toimittaja) Säätö- ja ohjausparametrit ennen luovutusta kohdalleen Huolto-, ylläpito- ja seuranta-järjestelmien hyödyntäminen Uusi teknisesti vaativa järjestelmä. Perehdyttämisessä puutteita Suunnitelmallisempi Kh:n perehdyttäminen

24 Kiitokset yleisölle! Kuva. Yksilöllisesti mitoitettu ja toteutettu lämpöpumppu, toiminnassa v (RVL-Suitsan saari).
