Lämpöpumppu on fantastinen laite Lämmitys ja jäähdytys uusiutuvalla energialla omalta tontilta ja omalla laitteistolla

Koko: px

Aloita esitys sivulta:

Download "Lämpöpumppu on fantastinen laite Lämmitys ja jäähdytys uusiutuvalla energialla omalta tontilta ja omalla laitteistolla"

Tiina Tamminen
7 vuotta sitten
Katselukertoja:

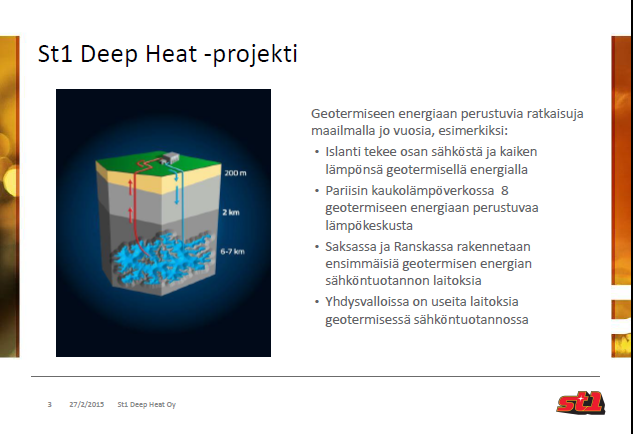

1 Terminen energia - lämpöpumput, SULPU - mitä geoenergia on? GTK - S-ryhmän maailman suurin sovellus, Adven Oy - Deep Heat projekti, ST1-Fortum Jussi Hirvonen

2 Lämpöpumppu on fantastinen laite Lämmitys ja jäähdytys uusiutuvalla energialla omalta tontilta ja omalla laitteistolla

3 Lämpöpumppuja Suomessa kappaletta Maalämpöpumput Ilma-vesilämpöpumput Poistoilmalämpöpumput Ilmalämpöpumput

4 Toteutetut lämpöpumppuinvestoinnit Suomessa TWh uusiutuvaa energiaa vuodessa M parempi vaihtotase vuodessa suomalaiselle työtä joka vuosi 400 >10 >1 M yksityisiä investointeja vuodessa % tuotto sijoitetulle pääomalle vuodessa miljoonaa tonnia vähemmän CO2-päästöjä vuodessa

5 Lämpöpumppuinvestoinnit Loppukäyttäjät investoivat n. 400 M vuosittain M Kuvasta puuttuu oheistoimintojen, kuten suunnittelun, rakennuttamise n,valvonnan ja huollon kustannuks et Maalämpöpumput Ilma-vesilämpöpumput Poistoilmalämpöpumput Ilmalämpöpumput Keskimääräinen investointi kuluttajahinnoin: MLP , UVLP , PILP 7.000, ILP 1.800

% osuus Lämpöpumpuista on tullut suosituin päälämmitysmuoto uusissa pientaloissa 100 75 50 25 0 1995 2000 2005 2010 2015

6 % osuus Lämpöpumpuista on tullut suosituin päälämmitysmuoto uusissa pientaloissa Maalämpöpumput Poistoilmalämpöpumput Kaukolämpö + biopolttoaineet Suora sähkölämmitys Vesikiertoinen sähkölämmitys Öljylämmitys

Lämmitysjärjestelmien saneerausmarkkina Nykytilanne 200 000 öljykattilaa 100

sähkölämmitystä 500 000 vapaa-ajan asuntoa 100 000 kiinteistöä

7 Lämmitysjärjestelmien saneerausmarkkina Nykytilanne öljykattilaa muuta vesikiertoista lämmitystä (sähkö, puu) suoraa sähkölämmitystä vapaa-ajan asuntoa kiinteistöä kaukolämpöverkon ulkopuolella 1,4 miljoonan kohteen potentiaali lämpöpumpuille biopolttoaineille kaukolämmölle

8 Suomessa on Euroopan paras potentiaali lämpöpumpuille Sijainti Infrastruktuuri Hintakehitys Kylmä ilmasto ja suuri maa ( km 2 ) Vähän asukkaita (5,4 miljoonaa) Energiaa kuluu lämmitykseen paljon (120 TWh vuodessa) Aurinko paistaa ja tuulee väärään aikaan Euroopan parhaat porausolosuhteet Ei kattavaa kaasuverkkoa Kaukolämpöverkko vain taajamissa ja käytännössä isoihin kohteisiin Vääriä lämmitystapoja öljykattilaa vesikiertoista sähkölämmitystä suoraa sähkölämmitystä uudisrakennusta vuosittain Fossiilisten polttoaineiden hinnat nousevat ja teknologian hinta laskee Lämpöenergian hintoja sähkö c/kwh öljy c/kwh pelletti 5-7 c/kwh kaukolämpö 6-15 c/kwh Lämpöpumpun tuottaman energian hinta 3-6 c/kwh

9 Miljoonaa euroa Pumppujen lukumäärä Skenaario lämpöpumppujen lisääntymisestä Gaia Consulting Oy Lämpöpumppuja vuonna ,7 miljoonaa Pumppujen lämmöntuotanto Bruttotuotanto 2020: 12 TWh (nettosäästö 8 TWh) Bruttotuotanto 2030: 22 TWh (nettosäästö 15 TWh) Kumulatiivinen myynti : 2020 mennessä: 4 mrd mennessä: 12 mrd. Lukumäärän kehittyminen MLP ILP UVLP PILP Kumulatiivinen liikevaihto MLP ILP UVLP PILP

10 Mitä geoenergia on? Suurin osa kallioperässä olevasta lämmöstä on peräisin auringon säteilystä ja loput ovat maan ytimen hajoamisreaktioiden synnyttämää lämpöä. Geoenergialla tarkoitetaan maa- ja kallioperästä sekä vesistöistä saatavaa lämmitys- ja jäähdytysenergiaa Suomessa kallioperän lämpöarvo on matala mutta se on hyödynnettävissä lämpöpumpputekniikalla. 10

11 Kalloin lämmönjohtavuus on tärkeä ominaisuus Suomessa kallioperä koostuu pääasiassa kiteisistä kivilajeista. Graniitti on yleisin. Tiiviys ja mineraalikoostumu s (erityisesti kvartsipitoisuus) vaikuttavat. Mitattu lämmönjoht avuus W/mK Graniitti 2,9-4,2 3,24 Granodio riitti Kiillelius ke Kiillegnei ssi 2,6 4,1 3,17 2,3 3,5 2,86 2,9 3,5 3,01 Tyypillinen kirja-arvo W/mK Dioriitti 3,2 3,3 3,43 Kvartsim aa- 3,5 4,0 3,59 11

12 Kallion lämmönjohtavuuden vaikutus yksittäisessä kaivossa Mitä korkeampi lämmönjohtavuus, sitä lyhempi kaivo riittää Pohjaveden virtaus parantaa tehollista lämmön-johtavuutta kaivossa Kuvassa esimerkki Suomessa tyypillisillä arvoilla (ei yleispätevä!) Tarvittava lämpökaivon syvyys [m] ,25 2,5 2,75 3 3,25 3,5 3,75 4 4,25 Lämmönjohtavuus [W/(mK)] Nina Leppäharju, 2008: Kalliolämmön hyödyntämiseen vaikuttavat geofysikaaliset ja geologiset tekijät. 12

13 Esityksen nimi / Tekijä

14 Esityksen nimi / Tekijä

15 S-ryhmän logistiikkakeskus, Sipoo Suomen suurin uusiutuvaa energiaa käyttävä geoenergia/pellettihybridilaitos Tilavuus 4,5 miljoonaa m energiakaivoa, kunkin syvyys 300 m Kaivokenttä on GTK:n suunnittelema 50 % lämmitysenergiasta ja kaikki viilennysenergia saadaan kaivokentästä GTK seuraa reaaliaikaisesti kaivokentän lämpötilaa optisilla kuitukaapeleilla, joiden yhteispituus on yli 15 km Mittaustiedoilla ohjataan ja optimoidaan kaivokentän käyttöä 15

16 Esityksen nimi / Tekijä

17 Esityksen nimi / Tekijä

18 Esityksen nimi / Tekijä

19 Esityksen nimi / Tekijä

20 Lisätietoja lämpöpumpuista Jussi Hirvonen,

21 Lisätietoja: Asmo Huusko, Puh

22 Esityksen nimi / Tekijä

23 Esityksen nimi / Tekijä
