1 Energiamurros: Case Savilahti Tapio Kettunen Geoenergiaseminaari

2 Missä mennään globaalisti? digitalisaatio, robotisaatio, virtualisoituminen, keinoäly, kaiken instrumentointi, kuljetuksen ja logistiikan robotisaatio ja automatisointi, tuotannon ja palvelujen robotisointi, nanomateriaalien kehitys, bioteknologia, energiateknologian nopea kehitys, digitaalisten joukkoplatformien nopea kehitys sekä ICTpalvelujen ja tuotannon globalisaatio, teollinen internet. Sitra/Megatrendit2016

3 Energian hinnan kehitys

4 Tulevaisuuden energiateknologiat Aurinko Tuuli CO 2 -talteenotto Varastointi Älykkäät energiaverko t

5 HS

6 Teknikka&Talous

7 HS

8 Jarmo Partanen, TkT, LUT: Maamme energia -kirja

9 Maailman suurin aurinkovoimala The Longyangxia Dam Solar Park, Kiina 850 MW Kuva: NASA Earth Observatory

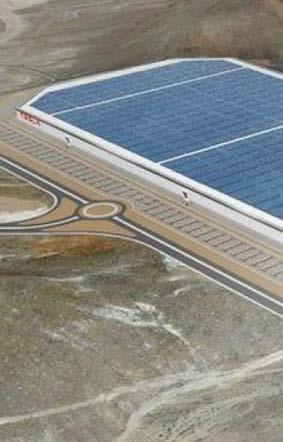

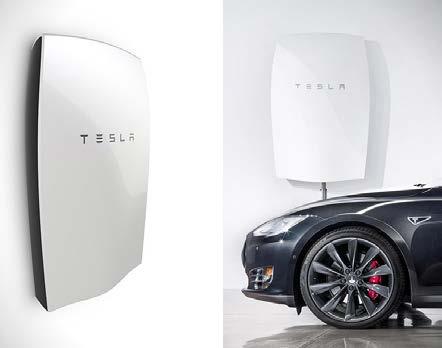

10 Mitä tekee Elon Musk??

11 Missä mennään Suomessa? - Sähköntuotanto taloudellisessa taantumassa (hinta/tuotettu sähkö) - Tuulivoimakapasiteetti nousussa - Bioenergian käyttö kasvussa - Toimintaympäristö muuttuu nopeasti, kuinka käy investointien? - Tehotasapainon ylläpito haastavaa - Digitalisaatio ja kansainvälinen kilpailu - Energiatehokkuus paranee ja päästöt vähenevät - Älykkäät verkot tulevat, joka on välttämätöntä - Kuluttajien kiinnostus asiaan kasvussa

12 Lämmitystapojen markkinaosuudet uudisrakennuksissa Lähde: Tilastokeskus

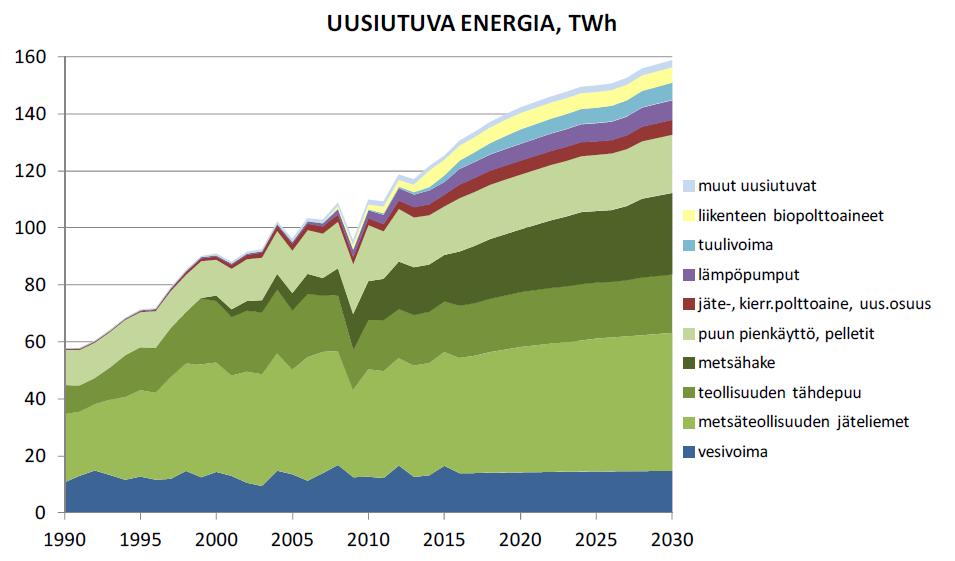

13 Uusiutuvien käyttö Suomessa Lähde: TEM

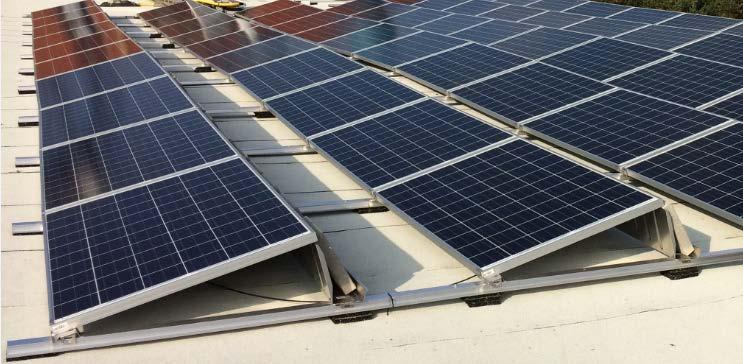

14 Suomessa verkkoon kytkettyjen aurinkosähköjärjestelmien kapasiteetti [MW] 20 Ruotsi, 2015: 85 MW Saksa, 2016: 300 MW Tanska, 2015: 790 MW

15 Sitra/Megatrendit2016

16 Case Savilahti

17 NYKYISIN NEULAMÄKI 5122 asukasta SAVILAHTI opiskelijaa työpaikkaa < 30 asukasta PUIJONLAAKSO 6630 asukasta KESKUSTA asukasta NIIRALA 3876 asukasta OPISKELIJAA TYÖPAIKKAA N. 30 ASUKASTA = TOIMIJAA 2020-LUVUN AIKANA Opiskelijaa työpaikkaa Asukasta TOIMIJAA

18 KALLIO- LUOLAT NEULARINNE Neulalahti ENTINEN YLIOPISTON PUUTARHA SAVISAARI ENTINEN PUOLUSTUS- VOIMIEN ASEVARIKKO MARIKON RANTA GTK THL, EVIRA, TTL SAVONIA-AMK Technopolis Savilahti Bioteknia Snellmania HARJULA PUIJONLAAKSON ETELÄRINNE ITÄ-SUOMEN YLIOPISTO Tietotekia KUOPION YLIOPISTOLLINEN SAIRAALA - KYS Canthia Technopolis Prisma

19

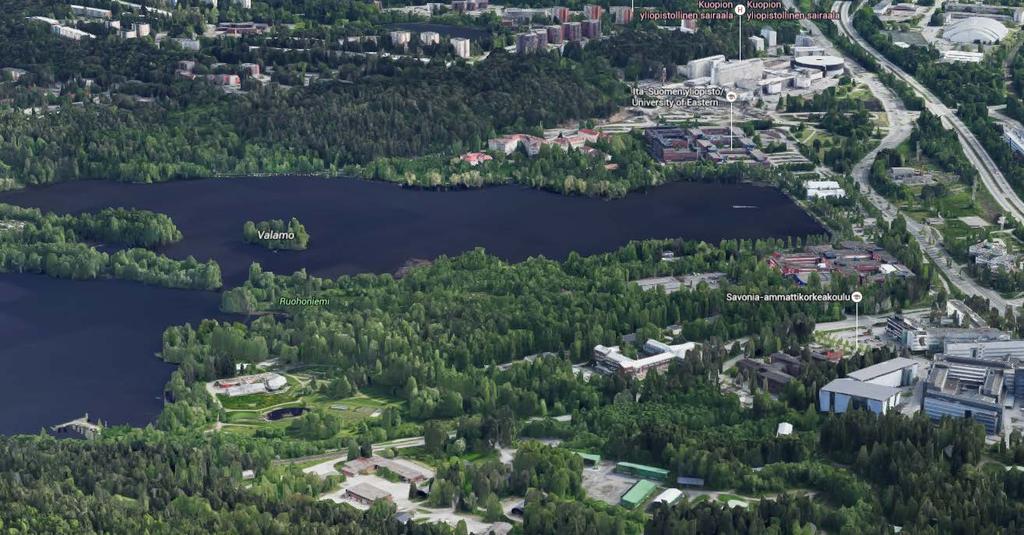

20 Savilahden energiaverkot Kuva: GoogleMaps

21 Mikä SaVE? - Vuoden 2016 kestänyt esiselvityshanke - Tavoitteena selvittää vähähiilisten energiaratkaisujen toteuttamista Savilahden alueella - Haettu ja toteutettu EAKR- kertakorvausmallilla (tuki 75 %), budjetti Selvitykset: - Geoenergia- ja aurinkoenergiapotentiaali, rakennusautomaatio, hybridijärjestelmät ja energiavarastointi Tapahtumat ja tilaisuudet: - Työpajat: aurinkoenergia, geoenergia ja energiavarastointi, kaukolämmitys ja jäähdytys, rakennusautomaatio ja IoT - Resurssiviisas tulevaisuus -seminaari työpajat

22

23 Geoenergian ja aurinkoenergian hyödyntäminen Savilahdessa

24 Geoenergiapotentiaali, luokittelu

25

26

27

28 Potentiaaliluokka 2 Potentiaaliluokka 5

29 Geoenergiapotentiaali Geoenergiapotentiaaliluokka 2 - maa-aineksen paksuus 20 m - kallioperän lämmönjohtavuus 2,90 W/mk Erittäin huonosti soveltuvat alueet Huonosti soveltuvat alueet Kohtalaiset alueet Hyvin soveltuvat alueet Erittäin hyvin soveltuvat alueet Geoenergiapotentiaaliluokka 5 - maa-aineksen paksuus <5 m - kallioperän lämmönjohtavuus 3,55 W/mk Porauskustannuksena käytetty Suomen Porakaivon hinnoittelua Energiakaivojen mitoituksessa käytetty NIBE DIM ohjelmistoa (ver ) Lämmitys kwh/m 2 LKV kwh/m 2 Jäähdytys kwh/m2 Sähkö kwh/m2 asuinrakennukset 36,9 39,6 5,5 55 toimistorakennukset 34 9,0 6,7 63 opetusrakennukset 39 13,0 7,8 50 liikerakennukset 48 6,8 13,

30 2016 Lämmitettävä kerrosala m2 Rivitalo 900 Asuinkerrostalo 5100 Toimistorakennus 8800 Asukkaita lkm Kokonaislämmitysenergia MWh/a Geoenergiapotentiaali Luokka 2 Luokka 5 Luokka 2 Luokka 5 Luokka 2 Luokka 5 josta lämpöpumpulla % lämmitysvastuksella % Lämpöpumppu NIBE FI NIBE FI xNIBE FI xNIBE FI xNIBE FI xNIBE FI Energian otto kwh/m Tehon otto W/m Aktiivinen poraussyvyys *) m Kokonaisporaussyvyys m Kaivojen lkm (a 200 m) kpl Kaivon kokonaissyvyys m Porauskustannukset Luokan 2 ja 5 kustannusero Lämmitettävä kerrosala m2 Rivitalo 900 Asuinkerrostalo 5100 Toimistorakennus 8800 Asukkaita lkm Kokonaislämmitysenergia MWh/a Geoenergiapotentiaali Luokka 2 Luokka 5 Luokka 2 Luokka 5 Luokka 2 Luokka 5 josta lämpöpumpulla % lämmitysvastuksella % Lämpöpumppu NIBE FI NIBE FI xNIBE FI xNIBE FI xNIBE FI xNIBE FI Energian otto kwh/m Tehon otto W/m Aktiivinen poraussyvyys *) m Kokonaisporaussyvyys m Kaivojen lkm (a 200 m) kpl Kaivon kokonaissyvyys m Porauskustannukset Luokan 2 ja 5 kustannusero *) NIBE DIM -mitoitusohjelman laskema aktiivisyvyys

31 Aurinkoenergian hyödyntäminen Savilahdessa Passiivisesti Aktiivisesti Varastoimalla?

32 Aurinkoenergiapotentiaali Lähde: Pöyry Finland Oy, Savilahden aurinkoenergiaselvitys kwp aurinkopaneeleiden nimellistehon yksikkö (kilowatt-peak)

33 Säteilyenergiakartat karttapalvelu.kuopio.fi

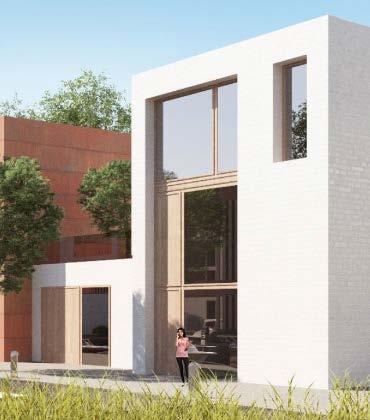

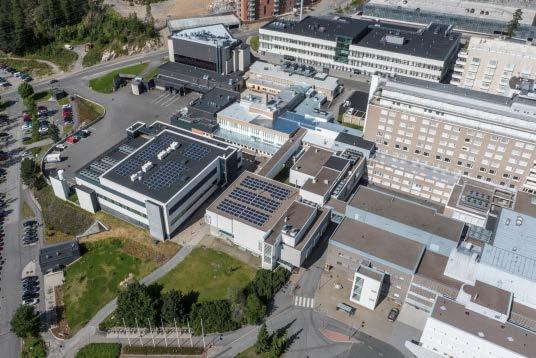

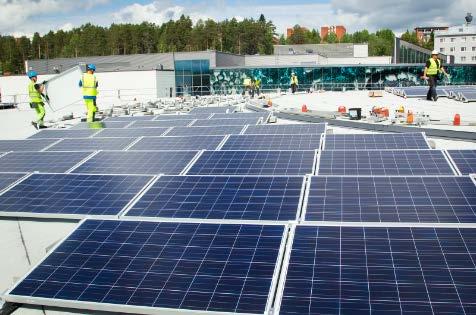

34 Esimerkkikohteita Savilahdesta

35 Esimerkkikohteita

36

37 KIITOS Kestävästi Osaavasti Yhdessä Ympäristöasiantuntija Tapio Kettunen Kuopion kaupunki
