LEIKKAUSTEKNIIKKA. Motec FINNISH EDITION. Wrist Joint Arthrodesis Metacarpal Taper and Radius Connector

Transkriptio

1 LEIKKAUSTEKNIIKKA FINNISH EDITION Motec Wrist Joint Arthrodesis Metacarpal Taper and Radius Connector

2 Leikkausta edeltävä suunnittelu Varmista, että sekä Motec Wrist Prosthesis -järjestelmän että Motec Wrist Arthrodesis -järjestelmän instrumentaatiot ovat käytettävissä leikkaussalissa. Motec Wrist Arthrodesis -järjestelmän turvallisen käytön varmistamiseksi kirurgin on tunnettava seikkaperäisesti proteesi, sen sovellukset, instrumentaatio ja proteesin asentamiseksi suositeltu leikkaustekniikka. Leikkausta edeltävän suunnittelun osana on tärkeää, että kirurgi tuntee ranteen alueen anatomian, erityisesti sen neuromuskulaarisen järjestelmän. Lisätietoja potilaan asettelusta ja viillosta on julkaisussa Motec Wrist Prosthesis -proteesin leikkaustekniikka. Käyttöaiheet l Motec Wrist -proteesin konversio Vasta-aiheet l Lääkärin tulee valita sopivin proteesi ja hoitotapa koulutuksensa, kokemuksensa ja ammatillisen harkintansa perusteella. Epäonnistumisriskiä suurentavia tekijöitä ovat: l Un risque accru d échec sera notamment présent dans les cas suivants: l Aktiivinen tai epäilty latentti infektio, sepsis tai paikallinen infektio murtumakohdassa tai sen ympäristössä l Vakava osteoporoosi, Riittämätön luu-/pehmytkudoksen määrä tai laatu. l Yliherkkyys materiaaleille, dokumentoitu tai epäilty l Muiden samanaikaisten proteesien aiheuttama häiriö protetisoinnin tai käytön aikana. l Verenkiertohäiriö, riittämätön iho tai neurovaskulaarinen tila. l Riittämätön luusto, joka ei takaa laitteen riittävää tukea ja/tai fiksaatiota sairauden, infektion tai aiemman implantoinnin takia. l Laitteita ei tulisi käyttää potilailla, jotka eivät ole halukkaita tai eivät kykene noudattamaan leikkauksenjälkeisiä hoito-ohjeita. l Muu lääketieteellinen tai kirurginen tila, joka voi heikentää leikkauksesta odotettavissa olevaa hyötyä. l Aikaisempi avomurtuma tai nivelinfektio. 2

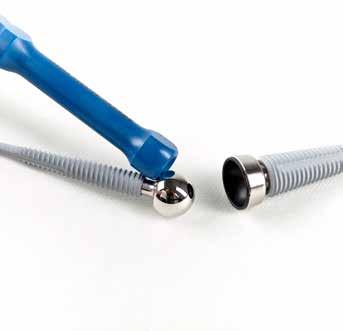

3 Leikkaustekniikka 1. Motec Wrist Prosthesi -proteesi 2. Poista Metacarpal Head -osa Vedä kättä varovasti alaspäin, kunnes Metacarpal Head -osa luksoituu Radius Cup -osasta. Lisätietoja potilaan asettelusta, viillosta ja Motec Wrist Prosthesis -proteesista on Motec Wrist Prosthesis -järjestelmän esitteessä ja leikkaustekniikasta kertovassa julkaisussa. 3 Pidä ranne niin koukistettuna kuin mahdollista ja poista Metacarpal Threaded Implant -osa Metacarpal Threaded Implant -osasta iskulaitteella. Poista Metacarpal Head -osa.

4 3. Poista Radius Cup -osa 4. Trial-koepalat Vapauta Radius Cup -osa Radius Threaded Implant -osasta Cup Remover -työkalulla. Cup Remover -työkalu on yhteensopiva sekä metallisen että PEEK-muovista valmistetun Radius Cup -osan kanssa. Aseta Cup Remover -työkalun kärjet Radius Threaded Implant -osan ja Radius Cup -osan väliin. Pidä Cup Remover -työkalua kohtisuorassa Radius Threaded Implant -osaan nähden ja naputa vasaralla kevyesti. Radius Cup -osa irtoaa Radius Threaded Implant -osan kartionmuotoisesta työntösovitteesta. Poista Radius Cup -osa. Trial-koepaloilla määritetään implanttien oikea koko niveltä varten. Radius Connector -osasta on saatavana Medium- ja Longkoko, ja Metacarpal Taper Trials -koepalojen kanssa käytettynä niveleen saadaan oikea jännitys. Aloita asettamalla lyhyin Trialkoepala, Radius Connector -osan koko Medium. Huomautus: Älä käytä Trials-koepalojen asettamiseen iskulaitetta. Poista proksimaalinen ja distaalinen rusto sekä kaikki radiokarpaalinivelen pienten luiden välissä oleva rusto. Näillä valmisteluilla saadaan aikaan hyvät olosuhteet luun sisäänkasvamiselle ja ranteen fuusiolle. Metacarpal Taper Trials -koepaloja on käytettävä yhdessä Radius Connector Trials -koepalojen kanssa, jotta niveleen saadaan oikea jännitys. Trial-koepaloilla voi myös kokeilla metakarpaalipuolen kulmaa. 4

5 5. Aseta Radius Connector -osa paikoilleen 6. Aseta lukkoruuvi paikoilleen Ennen kuin viet Radius Connector -osan paikoilleen, varmista, että Radius Threaded Implant -osan sisäinen Morsen kartio on puhdas. Kokoa Hex Driver Tip -kuusiokoloavain ja Tri-Lobe Handle -kahva. Käytä ruuvitalttaa ja lukitse Radius Connector -osa lukkoruuvilla Radius Threaded Implant -osaan. Huomautus: Aseta kartioupotuksin varustetut reiät radiaalipuolelle. Radius Connector -osaa voi säätää kiertämällä ennen sen kiinnittämistä Radius Threaded Implant -osaan. Kun suuntaus on lopullinen, naputa Radius Connector -osaa varovasti iskulaitteella, jotta se asettuisi paikoilleen tukevasti. Joskus värttinäluufiksaatioon voidaan käyttää Metacarpal Threaded Implant -osaa kokoa Small. Näissä implanteissa ei ole sisäistä kierrettä lukkoruuvin kiristämistä varten. Tällaisissa erityistapauksissa Threaded Implant -osan ja Radius Connector -osan välinen, Morsen kartioilla aikaansaatava fiksaatio on riittävä. 5

6 7. Metacarpal Taper -osan asettaminen paikoilleen 8. Aseta distaalinen ruuvi paikoilleen Ennen kuin viet Metacarpal Taper -osan paikoilleen, varmista, että Metacarpal Threaded Implant -osan sisäinen Morsen kartio on puhdas. Aseta sitten Metacarpal Taper -osa Metacarpal Threaded Implant -osaan. Naputa varovasti iskulaitteella, jotta osa asettuisi paikoilleen tukevasti. Kohdista Radius Connector -osan ja Metacarpal Taper -osan distaaliset reiät. Vie kootulla ruuvitaltalla lyhyt ruuvi distaaliseen reikään ja varmista, että kierteet ovat toistensa lomassa, mutta älä kiristä ruuvia. Huomautus: Kartioupotuksin varustetut reiät radiaalipuolella. Redusoi nivel ja arvioi sen stabiliteetti läpivalaisulla. Aseta Metacarpal Taper -osa Radius Connector -osan uraan. Distaalinen ruuvi on pidettävä löysänä, kunnes Metacarpal Threaded Implant- ja Metacarpal Taper -osan kulma suhteessa Radius Connector -osaan on asetettu. 6

7 9. Valitse kulma 10. Aseta proksimaaliruuvi paikoilleen Päätä, mikä kulma sopii potilaan tarpeisiin parhaiten (0, 15 tai 30 ekstensiossa). Huomautus: Metacarpal Taper -osaa voi tarvittaessa kiertää 180 (0, 15 tai 30 fleksiossa). Kun parhaiten sopiva kulma on asetettu paikoilleen, vie toinen ruuvi Metacarpal Taper- ja Radius Connector -osien proksimaalisiin reikiin. Käytä koottua ruuvitalttaa. Lukitse ruuvi paikoilleen käyttämällä eteenpäin suuntautuvaa kiertoa. Jos ruuvitalttaa ei saa kohdistettua proksimaaliseen ruuviin radiaalipuolella olevan pinteen vuoksi, voit käyttää 4 mm:n läpimittaista Drill Sleeve -porausholkkia ja 4 mm:n läpimittaista poraa. Tee radiaalipuolelle pieni viilto (1 2 cm). Poraa värttinäluun puikkolisäkkeen läpi ja työnnä ruuvitaltta reiästä kiinni ruuviin. Kiristä lopuksi distaalinen ruuvi. 7

8 11. Täytä ranteen ontelo luulla 12. Sulku Dorsaalikapseli suljetaan. Ranteen selkäside ommellaan takaisin ja ihonalainen dreeni asetetaan paikoilleen ennen viillon sulkua. Postoperatiivinen hoito Varmista, että rusto on poistettu sekä distaalisesti että proksimaalisesti. Poista lisäksi nivelen pienten luiden välissä olevat rusto, kuten perinteisessä ranteen artrodeesissä. Kaikkien luupintojen on oltava karheita. Täytä ranteen ontelo omasiirteisellä luulla, jotta ranne olisi mahdollisimman stabiili ja fuusioitumisen olosuhteet olisivat mahdollisimman hyvät. Huomaa: Implantti on vain alkuvaiheen fiksaatiota varten. Luun sisäänkasvu tekee ranteesta stabiilin pitkällä aikavälillä. 0 6 viikkoa: On suositeltavaa käyttää kipsiä 6 viikon ajan (ensimmäisen 2 viikon ajan käytetään kipsilastaa). Kipsin ei pidä ulottua kyynärpäähän ja sen on sallittava vapaasti sekä kyynärvarren kierto että peukalon ja sormien liikuttaminen. Kirurgin harkinnan mukaan kipsiä voidaan käyttää pitempäänkin. Aloita käden aikainen terapia sairaalajakson aikana sormien, kyynärvarren, kyynärpään ja olkapään liikkeillä. Noin 2 viikon kuluttua poistetaan lasta ja tikit ja tehdään ympärikipsaus seuraavien 4 viikon ajaksi. Jos yläraajan liikkeessä on ongelmia, potilaalle on annettava käsiterapiaa. 6 viikkoa: Kipsi poistetaan (ja otetaan röntgenkuvat). Aloita rajoitetulla painon varaamisella ja lisää painoa vähitellen. Vapaa painon varaaminen sallitaan mahdollisuuksien mukaan. 8

9 Product information CAT. NO. IMPLANTS Needed for Metacarpal Taper and Radius Connector surgical technique S Metacarpal Nail Top Ø 3.3 mm Short S Metacarpal Nail Top Ø 4.7 mm Short S Metacarpal Nail Top Ø 6.1 mm Short S Metacarpal Nail Top Ø 3.3 mm Long S Metacarpal Nail Top Ø 4.7 mm Long S Metacarpal Nail Top Ø 6.1 mm Long S Metacarpal Connector/Taper S Radius Connector Medium S Radius Connector Long S Straight Double Taper Short S Straight Double Taper Medium S Straight Double Taper Long S Straight Double Taper Extra Long CAT. NO. CORTICAL SCREWS Cortical screw Ø 2,7 mm Ti6Al4V Length 10 mm Cortical screw Ø 2,7 mm Ti6Al4V Length 12 mm Cortical screw Ø 2,7 mm Ti6Al4V Length 14 mm Cortical screw Ø 2,7 mm Ti6Al4V Length 16 mm Cortical screw Ø 2,7 mm Ti6Al4V Length 18 mm Cortical screw Ø 2,7 mm Ti6Al4V Length 20 mm Cortical screw Ø 2,7 mm Ti6Al4V Length 22 mm Cortical screw Ø 2,7 mm Ti6Al4V Length 24 mm 9

10 CAT. NO. TRIALS Metacarpal Nail Top Ø 3.3 mm Short Metacarpal Nail Top Ø 4.7 mm Short Metacarpal Nail Top Ø 6.1 mm Short Metacarpal Nail Top Ø 3.3 mm Long Metacarpal Nail Top Ø 4.7 mm Long Metacarpal Nail Top Ø 6.1 mm Long Straight Double Taper Short Straight Double Taper Medium Straight Double Taper Long Straight Double Taper Extra Long Radius Connector Medium Radius Connector Long Metacarpal Connector/Taper CAT. NO. INSTRUMENTS Drill with AO-coupling Ø 2 mm Lock screw for Drill Guide Hex Driver Tip w. Quick-Lock 6k-2,5 mm Measurement Sleeve Drill Guide for Metacarpal Nail Handle Tri-Lobe with Quick-Lock Drill with AO-coupling Ø 4 mm Drill Sleeve Ø4 mm Countersinker for Ø5 mm Screw Head Tweezers for Cortical Screw Motec Wrist Arthrodesis Tray Complete Motec Wrist Prosthesis Instrumentation 10

11 IFU For the latest version of the Instruction For Use. Please visit: Swemac develops and promotes innovative solutions for fracture treatment and joint replacement. We create outstanding value for our clients and their patients by being a very competent and reliable partner. Manufacturer Motec Wrist Joint Arthrodesis Swemac Innovation AB 0413 Cobolgatan 1 SE Linköping Sweden info@swemac.com 2 STERILIZE STERILE R P FI Release date: Swemac Innovation AB 2018 This brochure is a translation of: P
