Pienjännitemoottori SIMOTICS XP. Tyyppi 1MB5 - akselikorkeus 400/450. Käyttöohje. Käyttöön tilaluokassa 2 (IEC/EN ) II 3G Ex ec II. T.

Transkriptio

1 Käyttöön tilaluokassa 2 (IEC/EN ) II 3G Ex ec II. T. Gc Käyttöön tilaluokassa 22 (IEC/EN ) II 3D Ex tc IIIB T... C Dc Käyttöohje Pienjännitemoottori SIMOTICS XP Tyyppi 1MB5 - akselikorkeus 400/450 Painos 10/2018

2

3 Johdanto 1 Turvaohjeet 2 Pienjännitemoottori 1MB5 AH400/450 SIMOTICS XP Käyttöohje Kuvaus 3 Käyttövalmistelut 4 Asennus 5 Sähköliitäntä 6 Käyttöönotto 7 Käyttö 8 Kunnossapito 9 Varaosat 10 Hävittäminen 11 Huolto & tuki Tekniset tiedot Laatuasiakirjat A B C Käyttöön tilaluokassa 2 (IEC/EN ) Käyttöön tilaluokassa 22 (IEC/EN ) 10/2018 A5E A

4 Oikeudelliset ohjeet Varoitusohjeiden konsepti Tämä opas sisältää ohjeita, jotka on otettava huomioon yleisen turvallisuuden vuoksi ja aineellisten vahinkojen välttämiseksi. Oman turvallisuutesi vuoksi annetut ohjeet on merkitty varoituskolmiolla. Ainoastaan aineellisten vahinkojen välttämiseksi annetuissa ohjeissa ei ole varoituskolmiota. Varoitukset esitetään alenevassa järjestyksessä siten, että suurimmat vaarat ilmoitetaan ensimmäisinä: VAARA tarkoittaa, että seurauksena on kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VAROITUS tarkoittaa, että seurauksena voi olla kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VARO tarkoittaa, että seurauksena voi olla lieviä vammoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. HUOMIO tarkoittaa, että seurauksena voi olla aineellisia vahinkoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. Jos on olemassa useammanlaisia vaaratilanteita, käytetään tällöin aina korkeinta mahdollista varoitusta. Kun varoitetaan henkilövahingoista varoituskolmion kanssa, voi samaan varoitukseen sisältyä myös huomautus aineellisista vahingoista. Pätevät henkilöt Tähän dokumentaatioon kuuluvaa tuotetta/järjestelmää saa käsitellä vain kyseiseen tehtävään pätevyyden omaava ammattitaitoinen henkilöstö ottaen huomioon kyseiseen tehtävään kuuluvan dokumentaation, ennen kaikkea siihen sisältyvät turvaohjeet ja varoitukset. Ammattitaitoinen henkilöstö pystyy ammattikoulutuksensa ja kokemuksensa perusteella havaitsemaan näiden tuotteiden/järjestelmien käsittelyyn liittyvät riskit ja välttämään mahdolliset vaarat. Siemens-tuotteiden tarkoituksenmukainen käyttö Huomaa seuraava: VAROITUS Siemens-tuotteita saa käyttää vain luettelossa ja tuotteen teknisissä dokumenteissä määriteltyihin käyttötarkoituksiin. Mikäli käytetään muiden valmistajan tuotteita ja komponentteja, tulee niiden olla Siemens suosittelemia ja/tai hyväksymiä. Tuotteiden oikea ja turvallinen käyttö edellyttää asianmukaista kuljetusta, varastointia, pystytystä, asennusta, asetuksia, käyttöönottoa, käyttöä ja huoltoa. sallitun ympäristön olosuhteita koskevien ehtojen tulee täyttyä. Tuotteen dokumentaation ohjeita tulee noudattaa. Tavaramerkit Kaikki tekijänoikeussymbolilla merkityt tuotteet ovat Siemens AG:n rekisteröimiä tavaramerkkejä. Muut tämän katalogin tuotteet voivat olla tavaramerkkejä, joiden käyttäminen kolmannen osapuolen tarkoituksiin voi loukata tavaramerkin omistajan oikeuksia. Vastuuvapaus Olemme tarkistaneet, että tämän painotuotteen sisältö vastaa ohjeessa kuvailtuja laitteistoja ja ohjelmistoja. Poikkeuksia ei kuitenkaan voida täysin poissulkea, joten emme takaa täydellistä yhdenmukaisuutta. Tässä painotuotteessa olevat tiedot tarkistetaan säännöllisesti. Tarpeelliset korjaukset tehdään uudempaan painokseen. Siemens AG Division Process Industries and Drives Postfach NÜRNBERG SAKSA A5E A P 10/2018 Oikeus muutoksiin pidätetään Copyright Siemens AG Kaikki oikeudet pidätetään

5 Sisällysluettelo 1 Johdanto Tietoja tästä ohjeesta Henkilökohtaisten asiakirjojen kokoaminen Turvaohjeet Tietoja laitteistosta vastaavalle henkilölle turvamääräystä Pätevät henkilöt Turvallinen käyttö Käyttö räjähdysvaarallisissa tiloissa Kipinäpurkauksille herkät rakenneryhmät Voimakkaasti varaavat prosessit Sähkömagneettiset kentät sähköisen energiatekniikan laitteistoja käytettäessä Erikoismallit ja variantit Kuvaus Käyttöalue Arvokilpi Rakenne Jäähdytys, tuuletus Laakerointi Ympäristön olosuhteet Valinnaiset lisälaitteet ja -osat Käyttövalmistelut Suunnittelun turvallisuusnäkökohdat Käyttötavan noudattaminen Jäähdytyksen varmistaminen Terminen moottorinsuojaus (mallista riippuen) Jäähdytysilman laatu ulkoinen tuuletin Ulkoisen tuulettimen moottorin lukituskytkentä Lukituskytkentä seisontalämmitykselle (lisävaruste) Malli IM B5 tukijalalla Melupäästöt Kierroslukujen raja-arvot...27 Käyttöohje, 10/2018, A5E A 3

6 Sisällysluettelo 4.11 Virransyötön jännitteen- ja taajuudenvaihtelu Järjestelmän ominaistaajuudet Sähköliitäntöjen häiriöiden aiheuttama akselijohdon vääntökuormitus Toimitus Kuljetus ja varastointi Kuljetusmerkinnät Nostaminen ja kuljettaminen Roottorin varmistus Varastointi Räjähdysvaara käyttöönotossa virheellisen varastoinnin vuoksi Sähkömagneettinen yhteensopivuus Asennus Asennusta koskevat turvallisuusohjeet Asennuksen valmistelu Asennusta koskevat edellytykset Eristysresistanssi ja polarisaatioindeksi Eristysresistanssin ja polarisaatioindeksin tarkastus Liitäntäpintojen valmistelu Kiinnitysruuvien valinta Koneen nostaminen ja sijoittaminen käyttöpaikkaan Koneen pystyttäminen Kiinnityskohtien tarkastus Jäähdytyksen varmistaminen Tasapainotus Voimansiirtoelementtien asennus ja irrotus Roottorinpidikkeen poistaminen Roottorinpidikkeen poistaminen pystytasossa olevissa koneissa Korroosiosuojan poisto Tiivistysveden poisto Aksiaali- ja säteisvoimat Koneen linjaus ja kiinnitys Asianmukaisen linjauksen ja turvallisen kiinnityksen edellytykset Moottorin pysty- ja vaakasuuntainen asemointi Linjaa kone työkoneeseen ja kiinnitä (IM B3 / IM B35) Koneen linjaus ja kiinnittäminen työkoneeseen (IM B5) Tukijalan kiinnitys mallissa IM B Linjaa kone työkoneeseen ja kiinnitä (IM V1 / IM V10) Sähköliitäntä Sähköliitäntöjä koskevat turvallisuusohjeet Perussäännöt Kaapelin sijoittaminen tippalenkillä Liitäntäkotelo Liitäntäkotelo TB3R Liitäntäkotelo 1XB Käyttöohje, 10/2018, A5E A

7 Sisällysluettelo Liitäntäkotelo 1XB Liitäntäkotelon kääntäminen (valinnainen) Liitäntäkotelon kannen purkaminen/asennus Liittäminen ilman liitäntäkoteloa Koneen liittäminen Kaapelin valinta Liitinmerkintä Kiertosuunta Ulosjohdettujen johtimien liitäntä Metallisuojuksen liittäminen liitäntäkoteloon Hyväksytyt johtimien läpiviennit, kierreadapterit ja sulkutulpat Poraamaton läpivientilevy Maadoitusjohtimen liittäminen Johdinliitäntä Kaapelin vienti liitäntäkoteloon Kaapelin asettelu Kaapelin liittäminen kaapelikengillä Kaapelin liittäminen ilman kaapelikenkää Yksijohteisten kaapelien käyttö Alumiinijohtimien käyttäminen Vähimmäisilmavälit Liittäminen haaraliittimillä Liitäntätöiden viimeistely Apuvirtapiirien liittäminen Kaapelin valinta Kaapeleiden asettelu ja läpivienti apuliitäntäkoteloon Staattorikäämityksen lämpötilan valvonnan liittäminen (mallista riippuen) Metallisuojuksen liittäminen liitäntäkoteloon Tunnistimien ja antureiden luonnostaan vaarattomat virtapiirit Liitäntätöiden viimeistely Käyttöönotto Toimenpiteet ennen käyttöönottoa Eristysvastuksen ja polarisaatioindeksin mittaus Laakerin lämpötilan valvonnan asetusarvot Tuloilmatuulettimen käyttöönotto Käynnistäminen Käyttö Käyttöä koskevat turvallisuusohjeet Käyttö räjähdysherkillä alueilla Rullalaakereiden jälkivoitelu Uudelleenkäynnistys hätäpysäytyksen jälkeen Sähköiset ja mekaaniset häiriöt Rullalaakerin häiriöt...89 Käyttöohje, 10/2018, A5E A 5

8 Sisällysluettelo 8.6 Sammuttaminen Käyttötauot Toimenpiteet käyttötaukojen yhteydessä Rullalaakereiden seisontavauriot Kunnossapito Kunnossapitoa koskevat turvallisuusohjeet Tarkastus ja huolto Tarkastukseen ja huoltoon liittyvät turvaohjeet Yleiset tarkastukset Ensimmäinen tarkastus kokoonpanon tai korjaushuollon jälkeen Päätarkastus Huoltovälit Seisontalämmityksen tarkastus ja huolto Rullalaakeroinnin arviointi Jälkivoiteluvälit ja rasvatyypit rullalaakereiden käytössä Vanhan rasvan tilan tilavuus Tiivisterasvan lisäys (vaihtoehto "Korkeampi suojaus") Jäähdytysilmavirran pitäminen puhtaana Puhdistaminen Lauhdeveden poisto Lakkavaurioiden korjaaminen Lakkaaminen Liitäntäkotelon huolto Korjaushuolto Perustiedot precote-pinnoitetut ruuvit Ruuvinvarmistimet Tuuletinkoppa Ulkoinen tuuletin metallia Ulkoinen tuuletin muovia Ulkoisen tuulettimen koppa Rullalaakerit Rullalaakerien poistaminen Irrota V-rengas Labyrinttitiivisterenkaan poistaminen Rullalaakereiden asentaminen V-renkaan asentaminen V-renkaan asennus (vaihtoehto "Korkeampi suojaus") Labyrinttitiivisterenkaan asentaminen Kytkennät Suojakatto, pulssianturin asennus suojakaton alle Jarruasennus (valinnainen) Liitinalustan ja maadoituksen kiristysmomentit Koneen tiivistäminen Varaosat Tilaustiedot Osien tilaus Käyttöohje, 10/2018, A5E A

9 Sisällysluettelo 10.3 Varaosien tilaaminen Internetistä Osaryhmät Koneen osat Staattori ja roottori Tuuletus Lisätuuletin Liitäntäkotelo TB3R Liitäntäkotelo 1XB Liitäntäkotelo 1XB Rullalaakeri, DE-puoli, laakerikotelolla Rullalaakeri, NDE-puoli, laakerikotelolla Rullalaakeri, DE-puoli, ilman laakerikoteloa Rullalaakeri, NDE-puoli, ilman laakerikoteloa Rullalaakeri, DE-puoli - laakerikilpi, jossa integroitu laakerikansi Rullalaakeri, NDE-puoli - laakerikilpi, jossa integroitu laakerikansi Standardiosat Hävittäminen A B C 11.1 RoHS - tiettyjen vaarallisten aineiden käytön rajoitus Asetuksen REACH artiklan 33 mukaiset tiedot Purkamisen valmistelu Koneen purkaminen Komponenttien hävittäminen Huolto & tuki Tekniset tiedot B.1 Ruuviliitosten kiristysmomentit Laatuasiakirjat Hakemisto Käyttöohje, 10/2018, A5E A 7

10 Sisällysluettelo 8 Käyttöohje, 10/2018, A5E A

11 Johdanto 1 Seuraavassa tekstissä moottoria kutsutaan nimellä sähkökone tai lyhemmin ainoastaan kone. Tämä käyttöohje ei kata kaikkia tuotevalikoiman tilauskohtaisia malleja. Lisätietoja on luettelossa. 1.1 Tietoja tästä ohjeesta Tämä käyttöohje sisältää koneen kuvauksen sekä ohjeet koneen käsittelyyn toimituksesta hävittämiseen. Säilytä tämä käyttöohje mahdollista myöhempää tarvetta varten. Lue käyttöohje ennen koneen käsittelyä ja noudata ohjeita. Näin varmistat koneen turvallisen ja häiriöttömän toiminnan ja pitkän käyttöiän. Tästä käyttöohjeesta löydät turvallisuusohjeita ja käsittelyä koskevia varoituksia. Noudata näitä ohjeita kaikessa koneen käsittelyssä oman turvallisuutesi tähden sekä muiden henkilöiden suojelemiseksi ja esine- ja ympäristövahinkojen välttämiseksi. Jos sinulla on tähän asiakirjaan liittyviä parannusehdotuksia, ota yhteyttä palvelukeskukseen (Sivu 139). Tekstien merkintätavat Tässä ohjeessa on käytetty seuraavia merkintätapoja: 1. Toimintaohjeet esitetään numeroituna luettelona. Noudata toimintaohjeiden järjestystä. Luetteloissa käytetään luettelomerkkiä. Toisen tason luetteloissa käytetään ajatusviivaa. Ohje Ohje sisältää lisätietoa tuotteesta, sen käsittelystä tai kyseessä olevasta dokumentaatiosta. 1.2 Henkilökohtaisten asiakirjojen kokoaminen Industry Online Support -tuen verkkosivuilla voit koota henkilökohtaiset asiakirjasi yhteen toiminnon Dokumentaatio ( avulla "Dokumentaatio"-toiminnolla voit koota oman "dokumentaation" tuotetuen käsikirjoista. Voit täydentää dokumentaatiota myös muulla tuotetuen sisällöllä, kuten usein kysytyillä kysymyksillä tai ominaisarvoilla. Käyttöohje, 10/2018, A5E A 9

12 Johdanto 1.2 Henkilökohtaisten asiakirjojen kokoaminen "Dokumentaatio"-toiminnon avulla voit määrittää oman dokumentaatiosi rakenteen ja hallita sitä. Näin ollen voit poistaa tai siirtää yksittäisiä kappaleita tai aiheita. Lisäksi voit lisätä omaa sisältöä muistiinpanotoiminnon avulla. Valmiin "dokumentaation" voi viedä esim. PDFtiedostona. "Dokumentaatio"-toiminnolla voit koota tehokkaasti oman laitteistodokumentaation. Yhdellä kielellä kootun dokumentaation voi jakaa automaattisesti toisella käytettävissä olevalla kielellä. Kaikki toiminnot ovat käytettävissä vain rekisteröityneille käyttäjille. 10 Käyttöohje, 10/2018, A5E A

13 Turvaohjeet Tietoja laitteistosta vastaavalle henkilölle Tämä sähkökone on suunniteltu ja rakennettu teollisuuden käyttöön direktiivin 2014/35/EU (pienjännitedirektiivi) mukaisesti. Kun sähkökonetta käytetään Euroopan yhteisön ulkopuolella, tulee noudattaa maakohtaisia määräyksiä. Noudata paikallisia ja alalle tyypillisiä turva- ja asennusmääräyksiä. Laitteistosta vastaavien tulee taata seuraava: Vain pätevät henkilöt suorittavat suunnittelu- ja projektityöt sekä kaikki koneella ja sen parissa suoritettavat työt. Käyttöohje on kaikkien töiden aikana jatkuvasti käytettävissä. Teknisiä tietoja ja tietoja vaatimukset täyttävistä kokoonpano-, liitäntä-, ympäristö- ja käyttöedellytyksistä noudatetaan johdonmukaisesti. Erityisiä kokoamis- ja turvallisuusmääräyksiä sekä määräyksiä henkilösuojalaitteiden käytöstä noudatetaan. Ohje Käytä suunnittelu-, kokoonpano-, käyttöönotto- ja huoltotehtävissä paikallisen palvelukeskuksen (Sivu 139) tukea ja palveluita. Tämä kone on suunniteltu, rakennettu ja testattu direktiivin 2014/34/EU (räjähdyssuojausdirektiivi) mukaisesti, ja se on tarkoitettu teollisuuskäyttöön räjähdysvaarallisissa tiloissa. Koneen käyttöönotto räjähdysvaarallisissa tiloissa on kielletty, kunnes direktiivin säännösten mukaisuus on todistettu vastaavalla sertifikaatilla. Ota kone käyttöön vasta, kun on varmistettu, että laitteisto vastaa kulloisenkin voimassa olevan direktiivin vaatimuksia. Kun konetta käytetään Euroopan yhteisön ulkopuolella, tulee noudattaa maakohtaisia määräyksiä turvamääräystä Oman turvallisuutesi vuoksi ja materiaalivahinkojen välttämiseksi noudata turvaohjeita ja seuraavia viittä standardin EN "Työt jännitteettömässä tilassa" mukaista turvallisuussääntöä kaikkien töiden yhteydessä. Noudata näitä viittä turvallisuussääntöä tässä järjestyksessä ennen kuin aloitat mitään töitä. 5 turvamääräystä 1. Vapauta. Vapauta myös apuvirtapiirit, esim. seisontalämmitys. 2. Varmista, että päällekytkeminen ei ole mahdollista. Käyttöohje, 10/2018, A5E A 11

14 Turvaohjeet 2.4 Turvallinen käyttö 3. Varmista, että jännitettä ei ole. 4. Maadoita ja oikosulje. 5. Eristä lähekkäin olevat jännitteelliset osat. Kun työt on lopetettu, kumoa nämä toimet päinvastaisessa järjestyksessä. 2.3 Pätevät henkilöt Konetta saavat käsitellä vain pätevät henkilöt. Näiden dokumenttien perusteella päteviksi henkilöiksi katsotaan ihmiset, jotka täyttävät seuraavat edellytykset: Koulutuksensa ja kokemuksensa perusteella he pystyvät tunnistamaan riskit ja välttämään vaaratilanteet toiminta-alueellaan. He ovat saaneet vastaavalta henkilöltä tehtäväkseen suorittaa töitä koneella. 2.4 Turvallinen käyttö Työpaikkaturvallisuus riippuu kaikkien konetta asentavien, käyttävien ja huoltavien henkilöiden tarkkaavaisuudesta, tarkkuudesta ja järjestä. Tässä mainittujen turvatoimien noudattamisen lisäksi tulee koneen läheisyydessä yleisesti olla varovainen. Ota turvallisuus jatkuvasti huomioon. Noudata myös seuraavia ohjeita onnettomuuksien välttämiseksi: Käyttömaan yleiset turvallisuusmääräykset Käyttäjää ja käyttöaluetta koskevat erityiset määräykset Käyttäjän kanssa tehdyt erityiset sopimukset Koneen kanssa toimitetut erilliset turvallisuusohjeet Koneen ja sen pakkauksen turvallisuussymbolit ja ohjeet Jännitteiset osat aiheuttavat vaaran Jännitteiset osat voivat aiheuttaa vaaratilanteita. Aktiivisten osien kosketussuojaa ei taata, kun suojukset poistetaan. Aktiivisia osia lähestyttäessä vähimmäisilmavälit ja -pintavälit voivat alittua. Koskettamisen tai lähestymisen seurauksena voi kuolema, vaikeita vammoja ja esinevahinkoja. Varmista, että jännitteiset osat on suojattu asianmukaisesti. Jos joudut poistamaan suojuksia, sammuta kone ensin. Noudata viittä turvallisuussääntöä (Sivu 11). 12 Käyttöohje, 10/2018, A5E A

15 Turvaohjeet 2.5 Käyttö räjähdysvaarallisissa tiloissa Pyörivät osat aiheuttavat vaaran Pyörivät osat voivat aiheuttaa vaaratilanteita. Pyörivien osien kosketussuojaa ei taata, kun suojukset poistetaan. Pyörivien osien koskettamisen seurauksena voi kuolema, vaikeita vammoja ja esinevahinkoja. Varmista, että pyörivät osat on suojattu asianmukaisesti. Jos joudut poistamaan suojuksia, sammuta kone ensin. Noudata viittä turvallisuussääntöä (Sivu 11). Poista suojukset vasta kun pyörivät osat ovat kokonaan pysähtyneet. Palovammavaara kuumien pintojen vuoksi Yksittäiset koneenosat voivat kuumentua käytössä. Kosketuksesta voi aiheutua palovammoja. Älä koske mihinkään koneen osiin koneen käydessä. Anna koneen jäähtyä ennen kuin aloitat työt koneella. Tarkista osien lämpötila ennen koskettamista. Käytä tarvittaessa asianmukaisia suojavarusteita. Kemialliset aineet aiheuttavat terveyshaittoja Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat vaarantaa terveytesi. Noudata valmistajan antamia tuotetietoja. Helposti syttyvät ja paloherkät aineet aiheuttavat vaaran Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat olla helposti syttyviä tai paloherkkiä. Tällaiset aineet voivat syttyä, jos niitä käsitellään epäasianmukaisesti. Seurauksena voi olla palovammoja ja esinevahinkoja. Noudata valmistajan antamia tuotetietoja. 2.5 Käyttö räjähdysvaarallisissa tiloissa Räjähdysvaarallisissa tiloissa olevat sähkölaitteistot tulee koota ja asentaa ja niitä tulee käyttää voimassa olevien säädösten ja määräysten mukaisesti. Ohje Perusvaatimukset sähkölaitteistoille ja niiden käytölle räjähdysvaarallisissa tiloissa ovat mm. direktiivissä 1999/92/EY ja standardissa IEC/EN Käyttöohje, 10/2018, A5E A 13

16 Turvaohjeet 2.6 Kipinäpurkauksille herkät rakenneryhmät Syttymisvaarat Toiminnanharjoittajan tulee arvioida käyttöriskit, paikalliset käyttöolosuhteet ja tarvittavat valvontamenetelmät sekä selvittää ne sitovasti vastaavan valvontaviranomaisen kanssa. Toiminnanharjoittajan on ehdottomasti noudatettava välttämättömiä toimenpiteitä. Koneen valmistaja ei voi antaa tästä yleisiä suosituksia. Huomioi tämän käyttöohjeen antamat tiedot. Ohje Tiedot sähkölaitteiden ja niiden räjähdysvaarallisissa tiloissa käytön aiheuttaman syttymisvaaran määrittämisestä ovat esimerkiksi direktiiveissä 2014/34/EU ja 1999/92/EY sekä standardissa IEC / EN Jos koneelle on olemassa kolmannen tahon sertifiointi, noudata siinä määritettyjä teknisiä tietoja ja erityisiä ehtoja. Sertifikaatin on oltava käytettävissä ennen koneen käyttöönottoa. 2.6 Kipinäpurkauksille herkät rakenneryhmät Kipinäpurkauksen aiheuttamat esinevahingot Elektronisissa rakenneryhmissä on kipinäpurkaukselle herkkiä rakenneosia. Nämä rakenneosat saattavat vaurioitua tai rikkoutua, jos niitä käsitellään epäasianmukaisesti. Noudata seuraavassa annettuja ohjeita esinevahinkojen välttämiseksi. Koske elektronisiin rakenneryhmiin vain, jos joudut tekemään ehdottoman välttämättömiä töitä näiden rakenneryhmien parissa. Jos elektronisiin rakenneryhmiin täytyy koskea, kehosta on purettava sähköstaattinen varaus ja se on maadoitettava välittömästi tätä ennen. Älä päästä elektronisia rakenneryhmiä kosketuksiin sähköä eristävien materiaalien kanssa: Muovikelmut Muoviosat Eristävät pöytäalustat Keinokuituvaatteet Rakenneryhmät saa laskea vain sähköä johtavalle alustalle. Elektronisia rakenneryhmiä ja rakenneosia saa pakata, varastoida ja kuljettaa vain sähköä johtavissa pakkauksissa, kuten: Metalloidut muovista tai metallista valmistetut säiliöt Sähköä johtava vaahtomuovi Talousalumiinifolio 14 Käyttöohje, 10/2018, A5E A

17 Turvaohjeet 2.7 Voimakkaasti varaavat prosessit Kipinäpurkaukselle herkkiä rakenneosia koskevat välttämättömät ESD-suojaustoimet on havainnollistettu vielä kerran seuraavin kuvin: a = Johtava lattia b = ESD-pöytä c = ESD-kengät d = ESD-takki e = ESD-käsivarsinauha f = Kaappien maadoitusliitäntä Räjähdysvaara kipinäpurkauksen vuoksi Kipinäpurkaukset muodostavat mahdollisen syttymislähteen. Vaarallisia sähköstaattisia varauksia voi muodostua ennen kaikkea mekaanisen kitkan, hiukkaspitoisen ilmavirtauksen tai maadoittamattoman ihmisen seurauksena esimerkiksi huolto- tai puhdistustöiden aikana. Räjähdysvaarallisessa ympäristössä seurauksena voi olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä tee yllä mainittuja töitä ei-metallisten osien, kuten äänenvaimentimen vaahtoaineen, läheisyydessä. Noudata sähköstaattisesti vaarannettuja osia koskevia turvatoimenpiteitä. 2.7 Voimakkaasti varaavat prosessit Voimakkaasti varaavat prosessit Voimakkaasti varaavat prosessit, jotka ovat voimakkaampia kuin manuaalisesti aikaan saatava kitka, kuten: Korkeajännite-elektrodien ja ionisaattoreiden käyttö Pinnoilla nopeasti liikkuvat osat, kuten sumumainen varaus (elektroni- tai ionituuli) sähköstaattisissa päällystysprosesseissa Pneumaattisesti siirtyvä pöly ja irtotavara Virtaavat tai hydraulisesti siirtyvät nesteet ja pisarat Konekäyttöiset hihnat, harjat ja kalvot jne. Voimakkaasti varaavien prosessien aiheuttama räjähdysvaara Voimakkaasti varaavat prosessit voivat aiheuttaa siirtojohtimen koronapurkauksen / koronapurkauksen ja räjähdyksen. Käyttöohje, 10/2018, A5E A 15

18 Turvaohjeet 2.9 Erikoismallit ja variantit Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Vältä tällaisia prosesseja kaasu- ja pölyräjähdysvaarallisissa tiloissa muilla kuin metallisilla ulkona olevilla rakenneosilla, kuten maalipinnoilla. Nykyiset normit eivät kata näitä purkautumismuotoja. Muille kuin metallisille ulkona oleville rakenneosille, kuten maalipinnoille, tehdään tehtaalla sähköstaattinen soveltuvuustesti. Moottorissa on toimitettaessa alkuperäinen maalipinta. Käytä maalaamiseen hyväksyttyä alkuperäistä maalia. Voit käyttää myös muita kuin Siemensin tarkastamia sähköstaattisesti sopivia maaleja. Koko järjestelmälle suoritettava sähköstaattinen testi on käyttäjän vastuulla. 2.8 Sähkömagneettiset kentät sähköisen energiatekniikan laitteistoja käytettäessä Sähköisen energiatekniikan laitteistot tuottavat sähkömagneettisia kenttiä käytön aikana. Koneen välittömässä läheisyydessä oleskellessa saattaa lääkinnällisissä istutteissa, esim. sydämentahdistimissa, ilmetä hengenvaarallisia virhetoimintoja. Magneettisten tai elektronisten tietovälineiden tiedot saattavat kadota. Varmista laitteiston läheisyydessä toimivien henkilöiden suoja soveltuvin toimenpitein, kuten esim. erilaisin merkinnöin, estein, ohjein ja varoituksin. Tässä tulee noudattaa kansallisia suoja- ja turvamääräyksiä. Sydämentahdistinta käyttävien henkilöiden oleskelu koneen lähellä on kiellettyä. Älä kuljeta mukanasi magneettisia tai elektronisia tietovälineitä. 2.9 Erikoismallit ja variantit Ohje Varmista koneen malli aina ennen koneen käsittelyä. Poikkeamien ja epäselvyyksien ilmetessä pyydä neuvoa valmistajalta tyyppimerkinnän ja valmistusnumeron (katso arvokilpeä) perusteella tai ota yhteyttä palvelukeskukseen (Sivu 139). 16 Käyttöohje, 10/2018, A5E A

19 Kuvaus Käyttöalue Tämän sarjan pyöriviä sähkökoneita käytetään teollisuusmoottoreina. Ne on suunniteltu laajoja työntövoimatekniikan käyttökohteita varten, niin verkkokäyttöön kuin taajuusmuuttajienkin yhteydessä käytettäviksi. Koneille on tunnusomaista suuri tehotiheys, huomattava kestävyys, pitkä elinikä ja erinomainen luotettavuus. Tämän mallisarjan koneissa käytetään pienjännite-kiertovirta-epätahtimoottoreita, joissa on lieriömäinen akselinpää ja sovituskiilaura. Koneiden määräystenmukainen käyttö Koneet on tarkoitettu teollisuuslaitteistoihin. Ne vastaavat sarjan EN/IEC (VDE 0530) yhdenmukaistettuja standardeja. Käyttö räjähdysvaarallisissa tiloissa on kielletty, mikäli verkko- tai vaihtosuuntaajakäyttöä ei ole erityisesti sallittu koneen merkinnässä. Jos koneelle asetetaan erikoistapauksessa (esimerkiksi käytettäessä konetta muualla kuin teollisuuslaitteistossa) muita/korkeampia vaatimuksia (esim. lasten kosketukset), laitteiston haltijan on taattava nämä edellytykset asennuksen yhteydessä. Ohje Konedirektiivi Pienjännitekoneet ovat koneisiin konedirektiivin mukaisesti asennettavia komponentteja. Käyttöönotto on kielletty, kunnes on varmistettu, että lopputuote vastaa direktiivin säännöksiä. Noudata standardia EN/IEC CE-merkittömien koneiden käyttö Koneet, joissa ei ole CE-merkintää, on tarkoitettu käyttöön Euroopan talousalueen (ETA) ulkopuolella. CE-merkittömiä koneita ei saa käyttää Euroopan talousalueella. Käyttöohje, 10/2018, A5E A 17

20 Kuvaus 3.1 Käyttöalue Räjähdyssuojausrakenne Ex ec Tämän koneen räjähdyssuojausrakenne on Ex ec standardin IEC/EN mukaisesti. Sitä saa käyttää tilaluokan 2 räjähdysvaarallisissa tiloissa standardin IEC/EN mukaisesti. VAROITUS Räjähdysvaara Tätä konetta ei ole suunniteltu käytettäväksi pölyräjähdysvaarallisissa tiloissa tai tiloissa, joissa on olemassa hybridiseosten aiheuttama räjähdysvaara. Jos sitä käytetään näissä tiloissa, voi seurauksena olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä käytä tätä konetta pölyräjähdysvaarallisissa tiloissa tai tiloissa, joissa on olemassa räjähdysvaara hybridiseosten vuoksi. Räjähdyssuojausrakenne Ex tc Tämän koneen räjähdyssuojausrakenne on "kotelosuojaus" (Ex tc) standardin IEC/EN ja IEC/EN mukaisesti. Siksi sitä saa käyttää räjähdysvaarallisissa tiloissa, joissa on palavaa, johtamatonta pölyä standardin IEC/EN tilaluokan 22 mukaisesti. VAROITUS Räjähdysvaara Tätä konetta ei ole suunniteltu käyttöön seuraavissa tiloissa: Kaasuräjähdysvaaralliset tilat. Tilat, joilla on olemassa hybridiseosten aiheuttama räjähdysvaara. Tilat, joilla on räjähdysvaarallisten aineiden pölyä. Pölyräjähdysvaaralliset tilat, joilla on johtavaa pölyä. Tilat, joilla on pyroforisia aineita. Jos konetta käytetään näissä tiloissa, voi seurauksena olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä käytä konetta yllä mainituissa tiloissa. Hybridiseosten räjähdysvaara Hybridiseokset ovat palavan pölyn ja räjähdysherkkien kaasu-ilmaseosten seoksia, jotka voivat luoda vaarallisen, räjähtävän ympäristön esiintyessään yhdessä. Tämä voi muuttaa turvallisuusteknisiä parametreja, esim. muuttaa tilaluokkamäärittelyä, lisätä räjähdyspainetta sekä alentaa vähimmäissyttymisenergiaa ja noudatettavia maksimilämpötiloja. 18 Käyttöohje, 10/2018, A5E A

21 Kuvaus 3.2 Arvokilpi Seurauksena voi tapahtua räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tämän vuosi tulee hybridiseosten ilmetessä valvoa vastaavia parametreja kaasun (tilaluokat 0, 1 ja 2) kuin myös pölyn osalta (tilaluokat 20, 21 ja 22). Ammattitaitoisen tahon tulee arvioida yksittäistapauksessa, vaikuttaako määrätty hybridiseos syttymisen kannalta tärkeisiin tunnusarvoihin negatiivisesti. Moottoreita, joissa on tuplakilvet G (Gas) ja D (Dust), saa käyttää molempien esiintyessä vain, kun käyttäjä on ensin tarkastanut hybridiseosten ominaisuudet. 3.2 Arvokilpi Arvokilpi Arvokilvestä löytyvät toimitetun koneen tunnistetiedot ja tärkeimmät tekniset tiedot. Arvokilven tiedot yhdessä sopimusten kanssa määrittävät määräysten mukaisen käytön rajat. Käyttöohje, 10/2018, A5E A 19

22 Kuvaus 3.2 Arvokilpi Arvokilven tiedot (1) Tuotantopaikka (23) Jälkivoitelumäärä NDE (2) Moottorityyppi (24) Rasvalaji (3) Moottorityyppi (25) NEMA-standardi (4) Tilausnumero (26) NEMA MG1:n mukainen jäähdytysmenetelmä (5) Sarjanumero/valmistusvuosi (27) NEMA MG1:n mukainen käyttötapa (6) IEC/EN-standardi (28) Lisätiedot, esim. lisävaruste Y84 (7) Rakennekoko (29) Moottorin rakenne: Ainoastaan verkkovirtakäyttöön tai taajuusmuuttajakykyinen (8) Rakennetyyppi (30) Nimellisjännite ja kytkentä (9) Paino (31) Nimellistaajuus (10) Eristysjärjestelmän terminen luokka / hyötysuhde (32) Nimellisvirta (11) Ympäristön lämpötilan sallittu alue (33) Nimellisteho, kw (12) Värähtelytaso (34) Nimellistehokerroin (13) Suojausluokka (35) Standardin IEC/EN mukainen hyötysuhde (14) Maksimikierrosluku (36) Nimelliskierrosluku (15) Suurin sallittu asennuskorkeus (37) Standardin IEC/EN mukainen hyötysuhdeluokka (16) Seisontalämmityksen jännite/teho (38) Nimellisteho, HP (17) Jäähdytysmenetelmä (39) NEMA MG 1:n mukainen koodikirjain (18) Kiertosuunta (40) Valmistusmaa (19) Laakerityyppi DE (41) Luokituslaitos (20) Laakerityyppi NDE (42) Tasapainotuksen tunnus (21) Jälkivoitelumäärä DE (43) Hyötysuhdeluokan tunnus (22) Jälkivoitelun määräaika (44) Maakohtaiset tunnukset, esim. CSA-merkki Hyötysuhdevaatimus EU-asetuksen (EY) N:o 640/2009 mukaisesti Euroopan talousalueella sovelletaan alkaen hyötysuhdevaatimusta IE3 verkossa käytettäville pienjännitemoottoreille, joiden teho on 7,5 375 kw. Verkossa käytettäviä moottoreita, joiden teho on 0, kw, koskee alkaen hyötysuhdevaatimus IE3. Moottoreihin, joissa käytetään taajuusmuuttajaa, sovelletaan edelleen hyötysuhdevaatimusta IE2. Noudata aina voimassa olevia maakohtaisia määräyksiä. 20 Käyttöohje, 10/2018, A5E A

23 Kuvaus 3.3 Rakenne 3.3 Rakenne Konemalli Koneen rakennetietojen ja testauksen perusteena olevat määräykset ja standardit näkyvät koneen arvokilvessä. Konemalli vastaa perusteiltaan seuraavia standardeja: Harmonisoitujen standardien, joihin seuraavassa on viitattu, versiot löydät EY-vaatimustenmukaisuusvakuutuksesta tai - vakuutuksista. Taulukko 3-1 Konemalli Ominaisuus Standardi Käyttöarvot IEC / EN Suojaustyyppi IEC/EN Jäähdytys IEC/EN Rakennetyyppi IEC/EN Liitäntämerkinnät ja kiertosuunta IEC/EN Melupäästöt IEC/EN Käynnistystoiminta, kiertävät sähkölaitteet IEC/EN * Värähtelytasot IEC/EN Värähtelyraja-arvot DIN ISO * Vain verkkovirtakäyttöön tarkoitetut koneet Räjähdyssuojattuja koneita koskevat lisäksi seuraavat standardit: Taulukko 3-2 Konemalli, jonka syttymissuojaustyyppi on Ex t Ominaisuus Standardi Syttymissuojaustyyppi Ex t 1 IEC / EN IEC / EN Vaihtoehtoinen, tilauksen mukaan Räjähdyssuojattuja koneita koskevat lisäksi seuraavat standardit: Taulukko 3-3 Konemalli, räjähdyssuojausrakenne Ex ec Ominaisuus Standardi Räjähdyssuojausrakenne Ex ec 1 IEC/EN IEC/EN Vaihtoehtoinen, tilauksen mukaan Jäähdytys, tuuletus Pintajäähdytys vaihtelee mallista riippuen. Käyttöohje, 10/2018, A5E A 21

24 Kuvaus 3.3 Rakenne Itsetuuletus (vakio): Jäähdytysmenetelmä IC 411 standardin EN / IEC mukaan Staattorikotelon NDE-puolella on tuuletinkoppa ulkoilman johtamista varten. Ulkoilma imetään tuuletinkopan aukkojen kautta ja se virtaa aksiaalisesti kotelon ulkoisten jäähdytysripojen yli. Ulkoisen jäähdytysilmavirtauksen tuuletinpyörä on kiinnitetty koneen akseliin. Tuuletin pyörät ovat kiertosuunnasta riippumattomia. Tarkasta jäähdytysteho tiheässä kytkentä- ja jarrutuskäytössä tai jatkuvassa kierrosluvun säätelyssä nimelliskierrosluvun alapuolella. Jäähdytysilman suhteelliseen liikkeeseen perustuva pintajäähdytys (valinnainen): Jäähdytysmenetelmä IC 418 standardin EN / IEC mukaan Suljettu kone, kotelon pinnan jäähdytys ilman tuuletinta ulkoisella jäähdytysilmavirralla. Vaadittava jäähdytysilmavirta ilmoitetaan pyynnöstä. Ulkopuolinen tuuletus (valinnainen): Jäähdytysmenetelmä IC 416 standardin EN / IEC mukaan Pyörimisnopeudesta riippumaton jäähdytys saavutetaan koneen käyttötilasta riippumattoman rakenneryhmän (ulkopuolinen tuuletus) avulla. Tämä rakenneryhmä on suljettu ulospäin tuuletinkotelon avulla. Siinä on oma tuuletinpyörällä varustettu pääkäyttölaite, jolla tuotetaan koneen jäähdyttämiseksi vaadittava jäähdytysilmavirta Laakerointi Koneen kiinteässä osassa olevan koneakselin tukemiseen ja laakerointiin käytetään rullalaakereita. Toinen rullalaakeri toimii tällöin kiinteänä laakerina, joka siirtää aksiaaliset ja säteittäiset voimat koneen pyörivältä akselilta koneen kiinteään osaan. Toinen rullalaakeri on rakenteeltaan irto- ja tukilaakeri, joka sallii koneen sisäisen lämpölaajenemisen ja siirtää säteittäisiä voimia. Laakerien käyttöikä Laakereiden standardin ISO 281 mukainen nimelliskäyttöikä (laskettu) on vähintään tuntia sallittuja säteittäisiä/aksiaalisia voimia käytettäessä. Laakereiden saavutettavissa oleva käyttöikä saattaa kuitenkin olla huomattavasti pidempi voimien ollessa pienempiä, esim. käytettäessä tasauskytkintä. 22 Käyttöohje, 10/2018, A5E A

25 Kuvaus 3.3 Rakenne Kone on varustettu mallin ja tilauksesta ilmenevien käyttöolosuhteiden mukaan erilaisilla vierintälaakereilla, katso voitelukilpi. Taulukko 3-4 Rullalaakerivaihtoehdot Asennusasento vaakataso, kytkinkäyttö Asennusasento vaakataso, nousseet sivuvoimat esim. hihnakäytössä DE-puoli: Urakuulalaakeri kiintolaakerina NDE-puoli: Urakuulalaakeri vapaana laakerina, aksiaaliset painopontit DE-puoli: Lieriörullalaakeri vapaana laakerina NDE-puoli: Urakuulalaakeri kiintolaakerina Asennusasento pystytaso DE-puoli: Konjugaatio viistokuulalaakeri/urakuulalaakeri kiintolaakerina Koneen rakennetyyppi on ilmoitettu arvokilvessä. NDE-puoli: Urakuulalaakeri vapaana laakerina, aksiaaliset painopontit Kone on valmistettu arvokilven kotelointiluokan mukaisesti ja sen voi sijoittaa pölyiseen tai kosteaan ympäristöön Ympäristön olosuhteet Taulukko 3-5 Raja-arvot moottoreiden ympäristöolosuhteille vakiomallissa Ympäristön lämpötila -20 C C Asennuskorkeus 1000 m merenp. yläp. Ilma, jossa normaali happipitoisuus, tavallisesti 21 % ( V / V ) Poikkeavissa ympäristöolosuhteissa ovat voimassa tehokilven tai luettelon tiedot Valinnaiset lisälaitteet ja -osat Koneet voivat olla varustettu seuraavilla lisäosilla: Staattorikäämitykseen asennettu lämpötila-anturi lämpötilan valvontaan ja staattorikäämityksen suojaamiseen ylikuumenemiselta. Seisontalämmitys koneissa, joiden käämitykset ovat altistettuina sääolosuhteille, joissa voi muodostua kastetta. Koneet voivat olla varustettu seuraavilla lisälaitteilla: Jarru Impulssimomentinantaja Ulkopuolinen tuuletus Mittausnippa laakereiden valvonnan SPM-iskuimpulssimittausta varten Käyttöohje, 10/2018, A5E A 23

26 Kuvaus 3.3 Rakenne 24 Käyttöohje, 10/2018, A5E A

27 Käyttövalmistelut 4 Koneen käyttöönoton huolellinen suunnittelu ja valmistelu ovat edellytyksenä sille, että koneen asennus tapahtuu helposti ja asianmukaisesti, käyttö on turvallista ja että koneen osiin päästään käsiksi huoltoa varten. Tässä luvussa kuvataan, mitä asioita tilojen suunnittelussa ja koneen käytön valmistelussa tulee ottaa huomioon. 4.1 Suunnittelun turvallisuusnäkökohdat Koneen käyttöön liittyy jäännösriskejä. Ne on kuvattu luvussa "Turvaohjeita" (Sivu 11) tai aihekohtaisissa kappaleissa. Huolehdi käyttötiloissa tarvittavista turvallisuustoimenpiteistä, kuten suojuksista, esteistä ja merkinnöistä, jotta koneen käyttö on turvallista. 4.2 Käyttötavan noudattaminen Noudata koneen käyttötapaa. Ehkäise liian suuret kierrosluvut ja niiden aiheuttama koneen vaurioituminen asianmukaisilla ohjauslaitteilla. 4.3 Jäähdytyksen varmistaminen Varmista, että koneen käyttöpaikan jäähdytysilmavirta jäähdyttää konetta riittävästi: Huolehdi siitä, että jäähdytysilma pääsee virtaamaan esteettä sisään ja ulos. Tuulettimen suurin mahdollinen teho saavutetaan vain, kun virtaus tuuletinpyörään on vapaata. Varmista, että aksiaalisuunnassa on vähintään 1 x sisäänvirtaushalkaisijan vapaa väli. Huolehdi siitä, että kone ei ime lämmitä poistoilmaa jälleen sisään. Huolehdi pystysuoraisen rakennemuodon koneella, jossa ilman sisääntulo on ylhäällä, että ilman sisääntuloaukot ovat suojattuina vieraiden esineiden ja veden pääsyltä sisään. 4.4 Terminen moottorinsuojaus (mallista riippuen) Kone on varustettu lämpötila-antureilla moottorilämpötilan suoraa valvontaa varten, jotta konetta voidaan suojata käytön aikana ylikuormitukselta. Suunnittele valvonnalle vastaava kytkentä. Katso myös Laakerin lämpötilan valvonnan asetusarvot (Sivu 80) Käyttöohje, 10/2018, A5E A 25

28 Käyttövalmistelut 4.8 Malli IM B5 tukijalalla Direktiivin 2014/34/EU (räjähdyssuojausdirektiivi) mukaiset laukaisukojeet ovat pakollisia lämpötila-anturivalvonnassa. 4.5 Jäähdytysilman laatu ulkoinen tuuletin Jäähdytysilma saa olla vain heikosti kemiallisesti aggressiivista ja sisältää vain heikosti öljyä tai pölyä. 4.6 Ulkoisen tuulettimen moottorin lukituskytkentä Jos koneessa on ulkoinen tuuletin, siihen on asennettava lukituskytkentä, joka estää pääkoneen käynnistämisen ja käytön silloin kun ulkoinen tuuletin ei ole käytössä. 4.7 Lukituskytkentä seisontalämmitykselle (lisävaruste) Jos seisontalämmitystä käytetään koneen käydessä, koneen lämpötila saattaa kohota. Asenna koneeseen lukituskytkentä, joka katkaisee seisontalämmityksen, kun kone käynnistetään. Seisontalämmityksen saa kytkeä päälle vasta koneen sammuttamisen jälkeen. VAROITUS Räjähdysvaara Jos seisontalämmitys kytketään päälle välittömästi koneen sammuttamisen jälkeen, saattaa koneen lämpötilaluokka tai suurin sallittu pinnan lämpötila ylittyä. Räjähdysvaarallisessa ympäristössä seurauksena voi olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Seisontalämmityksen saa kytkeä päälle vasta koneen sammuttamisen jälkeen. Noudata seisontalämmityksen kilvessä olevia ohjeita. 4.8 Malli IM B5 tukijalalla Mallin IM B5 kone on tuettava lisäksi tukijalalla NDE-puolelta. Tukijalka ei sisälly toimitukseen. Varmista, että käytettävissä on asianmukaisen kokoinen ja riittävän jäykkä tukijalka. Tukijalan tulee pystyä kantamaan koko koneen paino. Koneen paino näkyy tehokilvestä, geometriatiedot mittakuvasta. Koneen alapuolella on kierrereikä M36, johon tukijalka voidaan kiinnittää. 26 Käyttöohje, 10/2018, A5E A

29 Käyttövalmistelut 4.11 Virransyötön jännitteen- ja taajuudenvaihtelu VAROITUS NDE-puolen puuttuvasta tuesta johtuva vaara Jos konetta ei tueta NDE-puolelta, laippa ei pysty kannattamaan koneen painoa. Kone tai sen osia saattaa irrota. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Varusta kone asianmukaisen kokoisella tukijalalla. 4.9 Melupäästöt Melupäästöt Koneen melupäästöt voivat käytössä olla tasolla, jota ei sallita työpaikoilla. Seurauksena voi olla kuulovaurioita. Varmista, että suurten melupäästöjen alueella ei oleskele ihmisiä koneen käytön aikana. Varmista koneen turvallinen käyttö laitteistossa melua vähentävillä toimenpiteillä. Melua vähentäviä toimenpiteitä voivat olla: Peitteet Äänieristeet Kuulosuojaustoimenpiteet 4.10 Kierroslukujen raja-arvot Liian suuri kierrosluku voi vahingoittaa konetta. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Estä ohjauslaitteilla käyttö liian suurilla kierrosluvuilla. Noudata arvokilven kierroslukutietoja Virransyötön jännitteen- ja taajuudenvaihtelu Jos tehokilvessä ei ole muuta mainittu, sallittu jännitteen/taajuuden heilahtelu vastaa standardin IEC/EN aluetta B. Heilahtelun sallitut poikkeamat on ilmoitettu tehokilvessä. Käyttöohje, 10/2018, A5E A 27

30 Käyttövalmistelut 4.14 Toimitus Käytä konetta jatkuvassa käytössä alueella A. Pitkäaikaista käyttöä alueella B ei suositella: Sallittujen jännite- ja taajuustoleranssien ylittyminen voi johtaa käämin ylikuumenemiseen. Pitkällä aikavälillä tällainen voi vahingoittaa konetta. Tämänkaltaisia poikkeuksia tulee rajoittaa ilmenevien arvojen sekä tilanteen keston ja tiheyden suhteen. Tilanne on korjattava kohtuullisessa ajassa, esimerkiksi tehoa pienentämällä. Näin voit välttää koneen käyttöiän lyhenemisen termisten muutosten vuoksi Järjestelmän ominaistaajuudet Koneisto voi vaurioitua liian voimakkaan värähtelyn ja systeemiresonanssin vaikutuksesta. Perusta ja koneisto tulee suunnitella ja määritellä siten, että sallitut värähtelyarvot ylittävää systeemiresonanssia ei pääse muodostumaan. ISO standardin mukaiset värähtelyarvot eivät saa ylittyä Sähköliitäntöjen häiriöiden aiheuttama akselijohdon vääntökuormitus Käytön aikana ilmenevien sähköliitännän häiriöiden seurauksena voi syntyä liiallisia ilmavälimomentteja, jotka saattavat johtaa akselijohdon ylimääräiseen mekaaniseen vääntökuormitukseen. Vaara akselijohdon vääntökuormituksesta johtuen Suunnitteluvirheen johdosta akselijohdon mekaaninen vääntökuormitus saattaa aiheuttaa koneen vaurioitumisen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata projektitietoja tilojen suunnittelussa. Vastuu akselijohdosta on tilojen suunnittelijalla Toimitus Toimituksen täydellisyyden varmistaminen Voimansiirtojärjestelmät on koottu erikseen. Tarkista heti toimituksen saatuasi, että sen sisältö vastaa mukana tulevia asiakirjoja. Siemens ei vastaa myöhemmin reklamoiduista puutteista toimituksessa. Jos havaitset kuljetusvaurioita, reklamoi heti toimittajalle. Jos havaitset puutteita toimituksen sisällössä, tai toimitus on epätäydellinen, reklamoi heti asiasta vastaavalle Siemens-edustajalle. Säilytä toimituskokonaisuuteen kuuluvat käyttöohjeet. Toimitukseen lisätarvikkeena kuuluva irrallinen koneen tiedot sisältävä arvokilpi on tarkoitettu kiinnitettäväksi koneeseen tai laitteeseen tai sen lähelle. 28 Käyttöohje, 10/2018, A5E A

31 Käyttövalmistelut 4.15 Kuljetus ja varastointi 4.15 Kuljetus ja varastointi Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata vastaavia kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Kuljetusmerkinnät Koneen pakkaustapa riippuu kuljetusreitistä ja koosta. Ellei sopimuksessa ole erikseen sovittu muuta, pakkaus vastaa pakkausdirektiivejä kansainvälisen kasvinsuojelutoimia koskevan standardin mukaisesti (ISPM). Noudata pakkauksen kuvamerkintöjä. Niiden merkitykset: Ylöspäin Särkyvää Suojattava Suojattava kosteudelta kuumuudelta Painopiste Koukkujen Kiinnitä tästä käyttö kielletty VAROITUS Putoamis- ja heilumisvaara kuljetettaessa riippuvana Jos konetta kuljetetaan köysistä riippuvana, köydet saattavat katketa esim. vaurion vuoksi. Lisäksi puutteellisesti kiinnitetty kone saattaa heilua. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä kuljetuksessa tai asennuksessa apuna sopivia lisänostolaitteita. Jo kahden köyden tulee kestää koko kuorman paino. Kiinnitä nostolaitteet, jotta ne eivät liu'u. Noudata 2-säikeisiä kiinnitysvälineitä käyttäessäsi maksimaalista kaltevuuskulmaa 45 standardin ISO 3266 (DIN 580) mukaisesti. Suuntaa silmukkaruuvit sillä tavoin, että vetosäikeet ovat samalla tasolla silmukoiden kanssa. Käyttöohje, 10/2018, A5E A 29

32 Käyttövalmistelut 4.15 Kuljetus ja varastointi VAROITUS Koneen kaatuminen tai liukuminen Jos konetta ei nosteta ja kuljeteta asianmukaisesti, se saattaa liukua tai kaatua. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä kaikkia koneen nostosilmukoita. Älä kiinnitä koneen nostosilmukoihin ylimääräisiä kuormia tai painoja. Koneen nostosilmukat kantavat vain koneen omapainon. Kiristä kiinni ruuvatut nostosilmukat hyvin. Ruuvaa silmukkaruuvit niiden tukipintaan asti. Noudata silmukkaruuvien sallittuja kuormituksia. Käytä tarvittaessa oikein mitoitettuja kannatinvälineitä, kuten nostovöitä (EN1492-1) ja kiristysvöitä (EN ). Ohje Koneita saa nostaa kuljettamisen yhteydessä vain niiden perusrakennemuotoa vastaavassa asennossa. Koneen rakennetyyppi on ilmoitettu arvokilvessä Nostaminen ja kuljettaminen Jotta koneen nostaminen ja kuljettaminen on turvallista, seuraavien edellytysten on täytyttävä: Henkilöstöllä tulee olla nostureiden ja trukkien kuljettamiseen tarvittava pätevyys. Jos kone on pakattu, nosta laatikot ja kuljetustelineet koosta, painosta ja paikallisista olosuhteista riippuen trukilla tai nosturin nostosilmukoilla ylös maasta. Käytä kuormalle sopivaa trukkia tai nosturia. Käytä koneen nostamiseen vain hyväksyttyjä, oikein mitoitettuja köydenohjaus- tai pingotusvälineitä. Tarkasta nostolaitteet ennen käyttöä. Koneen paino kerrotaan arvokilvessä. Noudata konetta nostettaessa nostokilven tietoja. Noudata annettuja kulmia. Nostokilvessä annetut enimmäiskiihtyvyys- ja nopeusarvot eivät saa ylittyä noston aikana. Nosta kone tasaisesti, nykimättä. Kiihdytys a 0,4 g ( 4 m/s 2 ) Nopeus v 20 m/min 30 Käyttöohje, 10/2018, A5E A

33 Käyttövalmistelut 4.15 Kuljetus ja varastointi VAROITUS Poikkeavan rakenteen kuljetus Jos et kuljeta tai nosta konetta sen rakenteen mukaisessa asennossa, kone voi kaatua, siirtyä nostolaitteessa tai pudota alas. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä nostamisessa vain nostovälineitä, jotka on kiinnitetty staattorikoteloon. Käytä nostovälineitä koneen asennon mukaisesti. Käytä vain asianmukaisia köydenohjaus- tai pingotusvälineitä. VAROITUS Painopiste ei keskellä Jos kuorman painopiste ei ole nostokohtien keskikohdassa, kone voi kaatua, liikkua nostovälineessä tai pudota alas kuljetuksen tai noston aikana. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata kaikissa kuljetustöissä koneessa olevia käsittelyohjeita. Ota huomioon nostoköysien ja nostohihnojen vaihteleva kuormitus sekä nostovälineiden kantokyky. Kuljeta tai nosta konetta vain painopistekohdan mukaisesti. Jos painopiste ei ole nostokohtien keskikohdassa, aseta nostokoukku painopisteen yläpuolelle nostamista varten. Käyttöohje, 10/2018, A5E A 31

34 Käyttövalmistelut 4.15 Kuljetus ja varastointi Roottorin varmistus Mallista riippuen koneessa voi olla roottorinpidike. Se suojaa laakeria kuljetuksen tai varastoinnin aikaisen tärinän aiheuttamilta vaurioilta. HUOMIO Tärinän aiheuttamat moottorivauriot Jos roottorin pidikettä ei käytetä, kone voi vaurioitua tärinän vaikutuksesta kuljetuksen tai varastoinnin aikana. Seurauksena voi olla esinevahinkoja. Jos koneessa on roottorinpidike, tulee roottorinpidikettä käyttää aina koneen kuljetuksen aikana. Roottorinpidikkeen tulee olla kiinnitettynä kuljetuksen aikana. Suojaa kone voimakkaalta radiaaliselta tärinältä varastoinnin aikana, sillä roottorinpidikekään ei kykene täysin vaimentamaan tärinää. Poista roottorinpidike vasta voimansiirtoelementin asentamisen jälkeen. Jos laitteistoon on asennettu lisäosia, esim. kytkin tai hihnapyörä, asiakkaan toimesta, laakerit voivat vaurioitua kuljetuksen yhteydessä. Varmista tällaisessa tapauksessa, että käytössä on asiakkaan oma roottorinpidike. Pystysuuntaisissa koneissa: Poista roottorinpidike vain pystyasennossa. Jos kone kuljetetaan vaakatasossa, kiinnitä roottori ennen koneen kääntämistä. Pystysuorat koneet voidaan toimittaa vaakatasossa valmistajan tehtaalta. 32 Käyttöohje, 10/2018, A5E A

35 Käyttövalmistelut 4.15 Kuljetus ja varastointi Vaihtoehtoinen roottorisuoja Jos konetta kuljetetaan voimansiirtoelementin asentamisen jälkeen, roottorin akseli tulee lukita muilla soveltuvilla toimenpiteillä. 1 Holkki 2 Akseliruuvi ja levy Kuva 4-1 Roottorin aksiaalinen kiinnitys Kierre akselin päässä M20 M24 M30 Kiristysmomentti 80 Nm 150 Nm 230 Nm Muiden roottorisuojien kiristysmomentit Akselin pään kierre on roottorin massan kiinnekohta. Siitä saadaan tarvittava esijännitysvoima roottorin akselin lukitsemista varten. Kierre akselin päässä M20 M24 M30 Esijännitys 20 kn 30 kn 40 kn Muiden roottorisuojien akselin esijännitysvoima Varastointi Jos et asenna ja ota konetta käyttöön heti toimituksen jälkeen, varastoi se asianmukaisesti. HUOMIO Virheellisen varastoinnin aiheuttamat laakereiden seisontavauriot Virheellinen varastointi voi aiheuttaa koneelle vaurioita. Seurauksena voi olla seisontajälkiä ja korroosiota. Noudata varastointiohjeita. Käyttöohje, 10/2018, A5E A 33

36 Käyttövalmistelut 4.15 Kuljetus ja varastointi Edellytykset ja valmistelut Varastoi tuotteet vain ehjissä pakkauksissa. Poista tuotteet vaurioituneista pakkauksista. Varastoi tuotteet niiden laadun mukaisesti asianmukaisesti. Pakkauksen vauriot tulee korjata ennen varastoimista, jos se on tarpeen asianmukaisen varastoinnin takaamiseksi. Yleiset varastointiohjeet Varastoi kone varastointitilassa, mikäli mahdollista. Varastointitilan tulee täyttää seuraavat edellytykset: Varastointipaikan tulee olla riittävän suuri, tärinätön (v eff 0,2 mm/s), kuiva ja tasainen paikka suojassa tulvavedeltä. Varastopaikan tulee olla hyvin ilmastoitu, pölytön, eikä siellä saa olla pakkasta. Varmista, että varastoitu tuote on suojassa äärimmäisiltä sääolosuhteilta. Lämpötilan tulee pysyä 10 C:n ja 50 C:n välillä (50 F 120 F). Jos on olemassa kasteen vaara, huoneenlämpötilan tulee olla n. 10 K ulkolämpötilaa korkeampi. Lämpötila ei saa alittaa 20 C. Ilmankosteuden tulee olla enintään 60 %. Varastointipaikan lattian tulee olla riittävän tukeva. Suurinta sallittua kuormitusta ei saa ylittää. Tilan ilmassa ei saa olla syövyttäviä kaasuja. Suojaa kone iskuilta ja kosteudelta. Koneet, laitteet ja laatikot tulee asettaa lavan, palkkien tai perustuksen päälle suojaan maan kosteudelta ja vedeltä. Varmista, että ilma pääsee virtaamaan varastoitavien koneiden alla. Aseta välikepuita peitteiden ja koneiden väliin. Peitteet tai suojat eivät saa olla maassa koko matkaltaan. Varastoiminen ulkona Ulkona varastoitaessa varastointipaikan on lisäksi noudatettava seuraavia vaatimuksia: Alustan tulee olla riittävän tukeva. Vältä laskemasta konetta maapohjalle. Säältä suojaavat peitteet tai suojat eivät saa koskettaa varastoitavien koneiden pintoja. Muutoin ilma ei pääse kiertämään varastoitujen tuotteiden ympärillä. 34 Käyttöohje, 10/2018, A5E A

37 Käyttövalmistelut 4.16 Sähkömagneettinen yhteensopivuus Suojaaminen kosteudelta Jos käytettävissä ei ole kuivaa varastointipaikkaa, suojaa kone kosteudelta seuraavalla tavalla: Peitä kone kosteutta imevällä materiaalilla. Peitä kone kalvolla: Aseta kalvon alle kosteusmittari. Laita kalvon sisään kuivausainetta. Pakkaa kone ilmatiiviisti. Tarkasta kone säännöllisesti Räjähdysvaara käyttöönotossa virheellisen varastoinnin vuoksi Käytetyt materiaalit on optimoitu tilattua lämpötila-aluetta varten. Lämpötilarajat ovat arvokilvessä. VAROITUS Räjähdysvaara vioittuneiden tiivistysmateriaalien yhteydessä Jos kone varastoidaan määriteltyjen lämpötilarajojen ulkopuolella, tiivistemateriaalit voivat vaurioitua ja menettää vaikutuksensa. Sen seurauksena koneeseen voi päästä räjähdysaltis kaasuseos, joka voi syttyä käyttöönoton aikana. Tämä voi aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Konetta ei saa varastoida määriteltyjen lämpötilarajojen ulkopuolella Sähkömagneettinen yhteensopivuus Ohje Jos vääntömomentti on voimakkaasti epätasainen (esim. mäntäkompressorikäyttö), pakotetaan ei-sinimuotoinen moottorivirta, jonka ylivärähtelyt voivat aiheuttaa sopimatonta verkkovaikutusta ja sopimatonta häiriösäteilyä. Käyttöohje, 10/2018, A5E A 35

38 Käyttövalmistelut 4.16 Sähkömagneettinen yhteensopivuus Ohje Muuttaja Taajuudenmuuttajakäytöissä syntyy taajuudenmuuttajasta riippuen (malli, häiriönpoistotoimenpiteet, valmistaja) erivahvuisia häiriölähetteitä. Vältä määriteltyjen raja-arvojen ylittymistä koneesta ja taajuusmuuttajasta muodostuvassa käyttöjärjestelmässä. Noudata ehdottomasti taajuusmuuttajan valmistajan EMC-ohjeita. Suojaus on tehokkain, jos suojattu koneen syöttökaapeli (jossa metallinen ruuviliitos) on liitetty laaja-alaisesti ja johtavasti koneen metalliseen liitäntäkoteloon. Koneissa, joihin on asennettu antureita (esim. PTC-vastuksia), voi esiintyä taajuusmuuttajasta johtuen häiriöjännitteitä anturin johdossa. Suljetusti rakennetut koneet täyttävät määräysten mukaisessa käytössä, kun niitä käytetään sähköverkossa, jonka ominaisuudet ovat EN mukaisia, ajankohtaisen direktiivin vaatimukset sähkömagneettisesta yhteensopivuudesta. Häiriönsieto Koneet täyttävät standardin IEC / EN mukaiset häiriönsietovaatimukset. Koneissa, joissa on integroidut anturit (esim. PTC-termistorit), laitteiston haltijan on huolehdittava itse riittävästä häiriönsiedosta valitsemalla soveltuvat anturien signaalijohdot (tarvittaessa suojaus ja koneen tulojohdon tavoin toteutettu liitäntä) ja analyysilaitteet. Huomioi mekaaniset rajapyörimisnopeudet (Safe operating speed EN / IEC ), kun konetta käytetään taajuusmuuttajien kanssa, joiden kierrosluku on suurempi kuin nimellispyörimisnopeus. 36 Käyttöohje, 10/2018, A5E A

39 Asennus Asennusta koskevat turvallisuusohjeet Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata vastaavia kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Räjähdysvaara tehtäessä koneeseen muutoksia Koneeseen ei saa tehdä merkittäviä muutoksia, tai tällaisia muutoksia saa tehdä vain koneen valmistaja. Muutoin voi räjähdysvaarallisessa ympäristössä seurauksena olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Ota tarvittaessa yhteyttä palvelukeskukseen. Soveltumattomasta kiinnitysmateriaalista aiheutuvat henkilö- ja esinevahingot Jos on valittu väärän lujuusluokan ruuveja tai ne on kiristetty väärällä momentilla, ruuvit saattavat murtua tai löystyä. Kone liikkuu ja laakerit voivat vaurioitua. Roottori voi iskeytyä moottorikoteloon ja koneen osia voi lentää ympäristöön. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata ruuviliitoksissa vaadittuja lujuusluokkia. Kiristä ruuviliitokset määrätyillä kiristysmomenteilla. Koneen väärästä kohdistuksesta seuraavat henkilö- ja esinevahingot Jos konetta ei linjata oikein, kiinnitysosiin muodostuu jännityksiä. Ruuvit voivat murtua tai löystyä, kone voi liikkua ja koneen osia voi lentää ympäristöön. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Linjaa kone huolellisesti työkoneeseen. Esinevauriot epäasianmukaisen käsittelyn seurauksena Lisäosat, kuten lämpötila-anturi tai impulssianturi, on kiinnitetty koneeseen, ja ne saattavat irrota tai rikkoutua epäasianmukaisen käsittelyn seurauksena. Tämän seurauksena koneeseen saattaa tulla toimintavirheitä tai jopa kokonaisvahinkoja. Käytä tarvittaessa soveltuvia nousuvälineitä koneen asennustöissä. Älä astu johtojen tai rakenneosien päälle asennuksen aikana. Älä käytä rakenneosia apuna nousussa. Käyttöohje, 10/2018, A5E A 37

40 Asennus 5.2 Asennuksen valmistelu Korkean lämpötilan aiheuttama rakenneosien vaurioituminen Koneen osat kuumenevat käytön aikana. Korkeat lämpötilat saattavat vahingoittaa joitakin asiakkaan rakenneosia, kuten johtimia, jotka eivät kestä kuumuutta. Lämpöherkkiä osia ei saa jättää tai kiinnittää koneen rakenneosiin. Käytä vain kuumuutta kestäviä osia. Liitosjohtimien sekä kaapelien ja johtimien läpivientien tulee olla käyttöympäristöön soveltuvia. Eurooppalaisten direktiivien vaatimustenmukaisuuden menettäminen Kone vastaa toimitustilassa eurooppalaisten direktiivien vaatimuksia. Koneeseen suoritetuista omavaltaisista muutoksista on seurauksena eurooppalaisten direktiivien vaatimustenmukaisuuden menettäminen. 5.2 Asennuksen valmistelu Asennusta koskevat edellytykset Ennen asennuksen aloittamista seuraavien edellytysten tulee täyttyä: Tämä käyttö- ja asennusohje on henkilöstön saatavilla. Kone on asennuspaikassa ja poistettu pakkauksesta. Mittaa käämityksen eristysresistanssi ennen asennustöiden aloittamista. Jos eristysresistanssi on ohjearvoa pienempi, korjaa ongelma. Korjaustoimia varten kone on ehkä purettava ja kuljetettava uudelleen Eristysresistanssi ja polarisaatioindeksi Mittaamalla eristysresistanssi ja polarisaatioindeksi (PI) saat tietoa koneen tilasta. Tarkasta sen vuoksi eristysresistanssi ja polarisaatioindeksi seuraavasti: Ennen koneen ensimmäistä käynnistystä Pitemmän varastoinnin tai seisokin jälkeen Huoltotöiden yhteydessä Näin saat seuraavat käämieristystä koskevat tiedot: Onko vyyhdenpään eristyksessä johtavaa epäpuhtautta? Onko käämieristykseen joutunut kosteutta? Näiden tietojen perusteella voit tehdä koneen käyttöönottoa tai mahdollisesti tarvittavia toimenpiteitä kuten käämin kuivatusta ja/tai puhdistusta koskevat ratkaisut: Voidaanko kone ottaa käyttöön? Pitääkö se puhdistaa tai kuivata? 38 Käyttöohje, 10/2018, A5E A

41 Asennus 5.2 Asennuksen valmistelu Yksityiskohtaista tietoa tarkastuksesta ja raja-arvoista löytyy täältä: "Eristysresistanssin ja polarisaatioindeksin tarkastus" (Sivu 39) Eristysresistanssin ja polarisaatioindeksin tarkastus VAROITUS Liittimien vaarallinen jännite Staattorikäämityksen eristysresistanssin tai polarisaatioindeksin (PI) mittauksen aikana ja heti sen jälkeen liittimissä kulkee paikoin vaarallinen jännite. Kosketuksen seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Mahdollisesti liitettyjen verkkojohtimien kohdalla tulee tarkastaa, ettei niissä ole verkkojännitettä. Pura käämityksen jännite mittauksen jälkeen, kunnes vaaran mahdollisuus voidaan sulkea pois, esimerkiksi seuraavin toimenpitein: Yhdistä liitäntäkappaleet maahan, kunnes jäljellä oleva latausjännite on laskenut vaarattomiin lukemiin. Kytke liitäntäkaapeli. Mittaa eristysresistanssi 1. Lue ennen eristysresistanssin mittauksen alkua käyttämäsi eristysmittarin käyttöohje. 2. Oikosulje lämpötila-antureiden johdinpäät ennen koetusjännitteen muodostamista. Jos koetusjännite muodostetaan ainoastaan lämpötila-anturin yhteen liittimeen, seurauksena on lämpötila-anturin tuhoutuminen. 3. Varmista, etteivät verkkojohtimet ole liitettyinä. 4. Mittaa käämityksen eristysresistanssi ja käämityksen lämpötila koneen kotelon suuntaan. Käämityksen lämpötila ei saa olla mitattaessa yli 40 C. Muunna mitatut eristysresistanssit kaavan mukaisesti vastaamaan 40 C:n viitelämpötilaa. Näin voidaan varmistaa verrattavuus ilmoitettuihin vähimmäisarvoihin. 5. Lue eristysresistanssi 1 minuutin kuluttua mittausjännitteen muodostamisesta. Käyttöohje, 10/2018, A5E A 39

42 Asennus 5.2 Asennuksen valmistelu Staattorikäämityksen eristysresistanssin raja-arvot Seuraava taulukko sisältää eristysresistanssin mittausjännitteen ja raja-arvot. Nämä arvot vastaavat standardin IEEE suosituksia. Taulukko 5-1 Staattorikäämityksen eristysresistanssi 40 C:ssa U N V U mittaus V U R C MΩ U (maks ) < U (maks ) < U (maks ) U (maks ) U N = nimellisjännite, katso tehokilpi U mittaus = DC-mittausjännite R C = vähimmäiseristysresistanssi 40 C:n viitelämpötilassa Viitelämpötilaan muuntaminen Jos mittaus tehdään muissa käämityksen lämpötiloissa kuin 40 C:ssa, mittausarvo lasketaan seuraavien standardin IEEE yhtälöiden mukaisesti vastaamaan 40 C:n viitelämpötilaa. (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C K T R T Eristysresistanssi muunnettu vastaamaan 40 C:n viitelämpötilaa Yhtälön (2) mukainen lämpötilakerroin Mitattu eristysresistanssi mittaus-/käämityksen lämpötilassa T ( C) 40 Viitelämpötila C 10 Eristysresistanssin puolittuminen/kaksinkertaistuminen 10 K:ssa T Mittaus-/käämityksen lämpötila ( C) Laskennan perustaksi otetaan eristysresistanssin kaksinkertaistuminen tai puolittuminen lämpötilan muuttuessa 10 K verran. Lämpötilan noustessa 10 K eristysresistanssi puolittuu. Lämpötilan laskiessa 10 K eristysresistanssi kaksinkertaistuu. Käämityksen lämpötilan ollessa n. 25 C vähimmäiseristysresistanssit ovat siten 20 MΩ (U 1000 V) ja 300 MΩ (U > V). Arvot koskevat koko käämitystä maata vasten. Yksittäisiä johtoja mitattaessa vähimmäisarvot ovat kaksinkertaiset. Kuivien, uudenveroisten käämitysten eristysresistanssi on MΩ, joskus myös korkeampi. Jos eristysresistanssi on lähellä minimiarvoa, syynä voi olla kosteus ja/tai lika. Käämityksen koko, mittausjännite ja muut tekijät vaikuttavat eristysresistanssiin, ja ne täytyy tarvittaessa ottaa huomioon toimenpiteistä päätettäessä. Käytön aika käämitysten eristysresistanssi voi laskea ympäristö- ja käyttövaikutusten seurauksena. Laske eristysresistanssin kriittinen arvo mittausjännitteen mukaan kertomalla mittausjännite (kv) erityisellä kriittisellä eristysarvolla. Muunna arvo käämityksen mittaushetken lämpötilaksi, ks. edellä oleva taulukko. 40 Käyttöohje, 10/2018, A5E A

43 Asennus 5.2 Asennuksen valmistelu Polarisaatioindeksin mittaus 1. Polarisaatioindeksin määrittämistä varten täytyy mitata eristysresistanssit 1 minuutin ja 10 minuutin kuluttua. 2. Aseta mitatut arvot suhteeseen: PI = R Isol 10 min / R Isol 1 min Monet mittauslaitteet näyttävät nämä arvot automaattisesti mittausaikojen jälkeen. Eristysresistanssin ollessa > 5000 MΩ PI:n mittaus ei päde, eikä sitä oteta huomioon. R (10 min) / R (1 min) 2 Arviointi Eristys hyvässä kunnossa < 2 Riippuu eristyksen yleistilasta HUOMIO Eristyksen vaurioituminen Jos kriittinen eristysresistanssi saavutetaan tai alitetaan, eristys voi vaurioitua ja jänniteylilyöntejä esiintyä. Ota yhteyttä Servicecenter (Sivu 139)-keskukseen. Jos mitattu arvo on lähellä kriittistä arvoa, eristysresistanssia on jatkossa seurattava lyhyin väliajoin. Seisontalämmityksen eristysresistanssin raja-arvot Seisontalämmityksen eristysresistanssi koneen koteloa vastaan ei saisi DC 500 V:lla mitattaessa alittaa 1 MΩ Liitäntäpintojen valmistelu Valmistele asennuspinnat koneen mallin mukaan: Sijoittaminen perustukselle Varmista, että perustuksen pinnat ovat tasaiset ja puhtaat. Tarkista jalustan reiän mitat. Laippaliitäntä Puhdista laippa ennen asennusta. Varmista, että laippapinnat ovat tasaiset ja puhtaat. Tarkista laipan mitat. Seinäkiinnitys Varmista, että seinäpinnat ovat tasaiset ja puhtaat. Tarkista jalustan reiän mitat. Tue konetta esimerkiksi seinälistalla alhaalta tai pulttaa se. Käyttöohje, 10/2018, A5E A 41

44 Asennus 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Kiinnitysruuvien valinta Käytä kiinnitysruuveja, joiden standardin ISO mukainen lujuusluokka on vähintään 8.8, ellei muutoin ole määrätty. Näin taataan koneen tukeva kiinnitys ja voimien välittyminen vääntömomentin mukaisesti. Huomioi häiriötilanteissa, kuten oikosulussa tai verkkovaihdon vaiheoppositiossa, esiintyvät maksimivoimat: Ruuvien valinnassa Perustan valmistuksessa 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Koneen pystyttäminen Pystyasennuksessa vakauta asento käyttäen apuna kaikkia nostosilmukoita ja tarvittaessa nostohihnoja (DIN EN ) ja/tai kiristysvöitä (DIN EN ). Estä vierasesineiden putoaminen tuuletinkoteloon. Kiinnitä koneen pystyasennuksessa suojakatto akselin pää alaspäin. Akselin pään ollessa ylöspäin estä nesteen pääsy sisään akselia pitkin. Puhdista asennuksessa tarvittavat, ruosteenestoaineella käsitellyt paljaat metallipinnat lakkabensiinillä. Älä estä tuuletusta! Älä aloita poistoilman imua - edes viereisistä aggregaateista - heti uudelleen. Vältä koneen pitkäaikaista altistumista suoralle voimakkaalle auringonvalolle, sateelle, lumelle, jäälle tai pölylle. Jos konetta käytetään tai varastoidaan ulkona, käytä katosta tai lisäsuojusta. Sallittuja aksiaali- ja radiaalivoimia ei saa ylittää. Ohje Jotta nostosilmukoiden irtoaminen estettäisiin, kiristä ne huolellisesti asennuksen jälkeen tai irrota nostosilmukat. HUOMIO Lisäosien vaurioituminen Estä lisäosien vaurioituminen esinevahinkojen ja loukkaantumisien estämiseksi. Nosta moottoria ainoastaan tarkoitukseen varatusta nostosilmukasta. 42 Käyttöohje, 10/2018, A5E A

45 Asennus 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Kiinnityskohtien tarkastus Tarkasta kiinnityskohdat, kuten nostopukit, nostosilmukat tai silmukkaruuvit, sekä nostolaite ennen koneen nostamista: Tarkasta nostolaitteet ja -varusteet ennen käyttöä. Käytä vain sallittuja, vahingoittumattomia ja riittävästi mitoitettuja nostolaitteita. Tarkasta koneeseen kiinnitetyt kiinnityskohdat, kuten nostopukit, nostosilmukat tai silmukkaruuvit, mahdollisten vaurioiden varalta. Vaihda vaurioituneet kiinnityskohdat. Varmista, että kiinnityskohdat on kiinnitetty asianmukaisesti. VAROITUS Putoavan koneen aiheuttama vaara Jos kiinnityskohdat tai nostolaitteet ovat vaurioituneet tai niitä ei ole kiinnitetty oikein, kone saattaa pudota nostettaessa. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tarkasta kiinnityskohdat ja nostolaitteet ennen käyttöä Jäähdytyksen varmistaminen VAROITUS Koneen ylikuumeneminen ja vioittuminen Jos seuraavia ohjeita ei noudateta, seurauksena voi olla esinevahinkoja tai vakavia tai hengenvaarallisia henkilövahinkoja. Älä estä tuuletusta. Estä viereisten yksiköiden poistoilman suora imeminen. Estä pystymallisessa ilmanotolla varustetussa koneessa vierasesineiden ja veden pääsy ylhäältä ilmanottoaukkoihin (standardi IEC / EN ). Estä akselin pään ollessa ylöspäin nesteen pääsy sisään akselia pitkin. VAROITUS Putoavien pienosien aiheuttamat vahingot Jos tuuletin vaurioituu ja kone ylikuumenee sen seurauksena, siitä voi aiheutua esine- ja henkilövahinkoja. Rakennetyypeissä, joissa akselin pää on alaspäin, pienten osien putoaminen tuuletinkoteloon on estettävä asianmukaisella suojuksella (standardi IEC / EN ). Älä rajoita jäähdytysilman virtausta suojuksilla ja noudata vähimmäisetäisyyksiä. Käyttöohje, 10/2018, A5E A 43

46 Asennus 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Taulukko 5-2 Ilmansyöttö Väärin Oikein Vähimmäismitta "x" vierekkäisten yksiköiden etäisyydelle koneen ilmanottoa varten Ylläpidä koneen käyttöpaikalla ilmantulon vähimmäismäärää: Taulukko 5-3 Vähimmäismitta "X" vierekkäisten yksiköiden väliselle etäisyydelle koneen ilmanottoa varten Rakennekoko X [mm] Käyttöohje, 10/2018, A5E A

47 Asennus 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Tasapainotus Roottori on tasapainotettu dynaamisesti. Akselinpäissä, joissa on kiilat, tasapainotustapa on nähtävissä seuraavista merkinnöistä akselinpään DE-puolella: Merkintä "H" merkitsee, että tasapainotuksessa käytetään puolikasta kiilaa (vakio). Merkintä "F" merkitsee, että tasapainotuksessa käytetään koko kiilaa. Merkintä N tarkoittaa tasapainotusta ilman kiilaa (valinnainen). VARO Loukkaantumisvaara epäasianmukaisen asennuksen tai purkamisen vuoksi Jos vaadittavista voimansiirtoelementtien kosketussuojaa koskevista varotoimista ei huolehdita, seurauksena voi olla henkilö- ja esinevahinkoja Noudata vaadittavia voimansiirtoelementtien kosketussuojaa koskevia varotoimia. Kiinnitä ja irrota voimansiirtoelementtejä vain sopivalla työkalulla. Kiilat on suojattu vain putoamista vastaan kuljetuksen aikana. Jos kone otetaan käyttöön ilman voimansiirtoelementtiä, varmista, ettei kiila pääse sinkoamaan irti. Kiilalla varustettu akselin pää Jos voimansiirtoelementti on lyhyempi kuin kiila tasapainotustapaa "H" käytettäessä: Poista kiilan akselista ja voimansiirtoelementistä ulos työntyvää osaa. Vaihtoehtoisesti massoja on muutettava. Kun voimansiirtoelementti kiinnitetään akselin olakkeeseen: Ota huomioon kytkimen tasapainotuksessa kytkimen uurteen se osa, jota kiila ei täytä. Kaikkia kaksinapaisia koneita ja nelinapaisia koneita, joiden taajuus on 60 Hz koskee seuraava: Irrota kiila, jos kytkinnapa on lyhyempi kuin kiila. Kytkinpuolikkaan painopisteen tulee olla akselinpään pituuden sisällä. Käytetyn kytkimen tulee olla valmisteltu järjestelmän tasapainotukselle. Koneen napamäärä löytyy arvokilvestä, moottorityypin kuvauksesta. Vertaa kytkimen siirtymää sähkökoneissa ja työkoneissa siten, etteivät standardin ISO mukaiset suurimmat sallitut värähtelyarvot ylity. Käyttöohje, 10/2018, A5E A 45

48 Asennus 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Voimansiirtoelementtien asennus ja irrotus Voimansiirtoelementtien irrotus Voimansiirtoelementtien asennus Käytä akselinpäässä olevaa kierrettä voimansiirtoelementtien (kytkin, hammaspyörä, hihnapyörä jne.) asennukseen. Mikäli mahdollista lämmitä voimansiirtoelementit tarpeen mukaan. Käytä asennukseen soveltuvaa laitetta. Älä kohdista asennettaviin tai irrotettaviin osiin iskuja käyttäessäsi asennuksessa ja irrotuksessa apunais vasaraa tai vastaavaa työkalua. Kohdista ainoastaan luettelon mukaisia sallittuja säteittäisiä tai aksiaalisia voimia akselinpään kautta koneen laakerointiin Roottorinpidikkeen poistaminen Jos koneessa on roottorinpidike, poista se mahdollisimman myöhään, esim. vasta ennen ulosotto- ja/tai käyttöelementin kiinnittämistä Roottorinpidikkeen poistaminen pystytasossa olevissa koneissa Poista roottorinpidike vain koneen pystyasennossa. Mikäli poistat roottorinpidikkeen koneen vaakasuorassa asennossa, laakeri voi vaurioitua. Kiinnitä roottori ennen koneen kääntämistä vaaka-asentoon. Jos roottorinpidikettä ei ole asennettu, laakeri voi vaurioitua koneen asentoa muutettaessa. 46 Käyttöohje, 10/2018, A5E A

49 Asennus 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Säilytä roottoripidike Säilytä ehdottomasti roottoripidike. Se tulee asentaa paikalleen mahdollisen purkamisen ja uuden kuljettamisen ajaksi Korroosiosuojan poisto Moottorin muokatut, paljaat metallipinnat, kuten akselin päät, kiila, jalusta- ja laippapinnat, on käsitelty korroosiosuoja-aineella. 1. Poista korroosiosuojamaali koneen pinnoista pyyhkimällä ne imukykyisellä liinalla tai paperilla. HUOMIO Vahingot koneen pinnalla Koneen osien pinnat voivat vahingoittua, jos käytät korroosiosuojan poistamiseen metalliesineitä, kuten kaavinta, lastaa tai pellinkappaletta. 2. Öljyä lopuksi paljaat pinnat kevyesti Tiivistysveden poisto Koneeseen voi muodostua lauhdevettä seuraavissa olosuhteissa: Voimakkaat lämpötilanvaihtelut, esim. suorassa auringonvalossa ja kosteassa ilmassa Ajoittaiskäyttö, esim. kuormituksen vaihtelu käytössä HUOMIO Lauhdeveden aiheuttamat vauriot Jos staattorikäämitys on kostea, sen eristysresistanssi heikkenee. Seurauksena on jänniteylilyöntejä, jotka voivat vioittaa käämitystä. Lisäksi lauhdevesi voi muodostaa ruostetta koneessa. Huolehdi siitä, että lauhdevesi pääsee valumaan pois. Käyttöohje, 10/2018, A5E A 47

50 Asennus 5.3 Koneen nostaminen ja sijoittaminen käyttöpaikkaan Lauhdeveden valuttaminen DE-puolen ja NDE-puolen laakerikilvissä on jalka-alueelle ja/tai voitelulaitetta vastapäätä vedenpoistoaukot, jotka on mahdollisesti suljettu sulkuruuveilla. Vedenpoistoaukot ovat asennusasentoon nähden aina alhaalla. Kuva 5-1 Vedenpoistoaukon periaatteellinen esitys 1. Poista sulkuruuvit, jotta lauhdevesi pääsee poistumaan. 2. Kiinnitä sulkuruuvit sitten uudelleen Aksiaali- ja säteisvoimat Kysy aksiaali- ja säteisvoimien sallitut arvot palvelukeskuksesta (Sivu 139) tai katso ne koneen luettelosta. VAROITUS Laakerivauriot tai akselivauriot Suuret työntövoimat ja niiden painopisteet akselin päiden ulkopuolella voivat johtaa resonanssikäyttöön. Seurauksena oleva ylikuumeneminen voi vahingoittaa laakereita ja akseleita. Räjähdysvaarallisessa ympäristössä seurauksena voi olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata luettelotietojen tai suunnittelutietojen mukaisia akselinpään kuormitusvoimien arvoja. 48 Käyttöohje, 10/2018, A5E A

51 Asennus 5.4 Koneen linjaus ja kiinnitys 5.4 Koneen linjaus ja kiinnitys Asianmukaisen linjauksen ja turvallisen kiinnityksen edellytykset Jotta kone voitaisiin linjata oikein ja kiinnittää varmasti, tarvitaan yksityiskohtaiset tiedot seuraavista vaadittavista toimenpiteistä: Perustan valmistelu Kytkimen valinta ja asennus Tasaisen ja heittämättömän käynnin mittaus Koneen asemointi Jos et tunne vaadittavia toimenpiteitä ja työvaiheita, käänny palvelukeskuksen (Sivu 139) puoleen. Huomioi kohdistuksessa ja kiinnityksessä seuraavat seikat: Huomioi jalka- ja laippakiinnityksissä tasainen paino. Tue konetta seinäasennuksessa esimerkiksi listalla alhaalta tai pulttaa kone. Linjaa kone tarkasti kytkentöjä tehtäessä. Varmista, ettei kiinnityspinnoilla ole likaa. Ruosteenestoaine on poistettava lakkabensiinillä. Ehkäise rakenteesta johtuvat resonanssit pyörimistaajuudella ja kaksinkertaisella verkkotaajuudella. Huomioi epätavalliset äänet käännettäessä roottoria käsin. Tarkasta pyörimissuunta kytkemättömässä tilassa. Vältä jäykkää kytkentää. Maalipinnan vauriot on korjattava heti asianmukaisesti Moottorin pysty- ja vaakasuuntainen asemointi Kytkimen säteissiirtymän tasaamiseksi ja sähkökoneen vaakasuuntaiseen säätämiseksi työkoneen suhteen tarvitaan seuraavat toimenpiteet: Pystysuuntainen säätö Aseta pystysäätöä varten ohuet levyt jalkojen alle, jotta vältetään koneen jännittyminen. Pitääksesi levyjen lukumäärän mahdollisimman pienenä, käytä vähän pinottuja levyjä. Vaakasuuntainen säätö Vaakasuuntaista säätöä varten konetta on siirrettävä perustan päällä sivusuunnassa, samalla on huomioitava aksiaalisen tasapainotuksen säilyminen (kulmavirhe). Asemoinnin aikana tulee lisäksi valvoa, että kytkimessä säilyy tasaisena kiertävä aksiaalivälys. Käyttöohje, 10/2018, A5E A 49

52 Asennus 5.4 Koneen linjaus ja kiinnitys Tasainen käynti Edellytykset rauhalliselle, vähäisen värähtelyn käynnille standardin DIN 4024 mukaisesti: Vakaa tärinätön perusta. Kytkimen tarkka kohdistus. Hyvin tasapainotettu voimansiirtoelementti (kytkin, hihnapyörä, tuuletin,...) Noudata käytössä standardin DIN ISO mukaisia suurimpia sallittuja värinäarvoja. Vältä koko kierroslukualueella sallitun alueen ulkopuolista värähtelyä, esim. epätasapainon (voimansiirtoelementti), ulkoisten värähtelyvaikutusten tai resonanssien johdosta. Koko koneen täydellinen tasapainottaminen voimansiirtoelementillä tai järjestelmän resonanssin siirrolla saattaa olla tarpeen. Jalan kiinnitys / laippakiinnitys Käytä määrättyä kierrekokoa koneen jalan kiinnitykseen / laippakiinnitykseen perustaan tai koneen laippaan standardin EN 50347, IEC tai IEC mukaisesti. Kiinnitä kone neljään nelikulmaisesti toisiinsa nähden sijaitsevaan jalan-/laippareikään. Asiakas vastaa kiinnityselementtien lujuuden valinnasta. Kiinnityselementeille suositellaan lujuusluokkaa 8.8 tai korkeampaa. Käytä oikean pituisia ruuveja IM B14-laippojen yhteydessä. Varmista, että ruuvien kannat ovat paikoillaan koko pinnaltaan. Vältä ylimääräisiä litteitä laattoja (ISO 7093) erityisesti jalkojen pitkulaisissa rei issä Linjaa kone työkoneeseen ja kiinnitä (IM B3 / IM B35) 1. Noudata työkoneen linjausta koskevia ohjeita ja kytkimen valmistajan ohjeita. 2. Linjaa kytkinkäyttöiset moottorit työkoneeseen nähden siten, että akseleiden keskilinja kulkee käyttölämpötilassa ilman suuntais- ja kulmasiirtymiä. Näin niiden laakereihin ei kohdistu käytön aikana ylimääräisiä voimia. Jos moottorin ja käytettävän koneen lämpölaajeneminen ei ole yhdenmukaista, ne on kytkettävä kylminä asianmukaisella linjausvälillä. Järjestelmävastaavan on selvitettävä ja määritettävä kylmänä säädettävä linjausväli. 3. Pystysuuntainen sijoittelu (x 0) tapahtuu asettamalla ohuita levyjä laajalle alueelle koneen jalustan alle. Levyjen lukumäärän tulee olla mahdollisimman pieni, eli käytä mahdollisimman vähän pinottuja levyjä. Näin vältetään myös koneen jännittyminen..nosta konetta irrotusruuvien kierteiden avulla. Erityisesti korkeilla moottorin kierrosluvuilla tai käytettäessä jäykkiä kytkentöjä vaikuttavat akselin tasapainotus (tasapainotus puolella tai täydellä kiilalla) ja asemointivirheet ennen kaikkea laakereiden käyttöikään. 50 Käyttöohje, 10/2018, A5E A

53 Asennus 5.4 Koneen linjaus ja kiinnitys 4. Asemoinnin aikana tulee valvoa, että kytkimessä säilyy tasaisena kiertävä aksiaalivälys (y 0). 5. Kiinnitä kone perustalle. Kiinnityselementtien valinta vaihtelee perustan mukaan ja on käyttäjän vastuulla. 1 Levyjen asettaminen moottorin linjaamiseksi 2 Laserlinjaus Kuva 5-2 Periaatteen esittely: Koneen linjaus työkoneeseen Taulukko 5-4 Sallitut poikkeamat joustavalla kytkimellä varustetun koneen linjauksessa Enimmäiskierrosluku n max Enimm.suuntaissiirtymä x Enimm.kulmasiirtymä y n max 1500 min -1 x kork = 0,08 mm y kork = 0,08 mm / 100 mm D 1500 min -1 < n max 3600 min -1 x kork = 0,05 mm y kork = 0,05 mm / 100 mm D Koneen laajeneminen Huomioi linjauksessa koneen lämpölaajeneminen Koneen linjaus ja kiinnittäminen työkoneeseen (IM B5) Vakiolaippa on varustettu keskiöinnillä. Työkoneen Vastalaipan sovituksen valinta on järjestelmän valmistajan tai käyttäjän vastuulla. Jos koneessa ei ole vakiolaippaa, linjaa kone työkoneen mukaan. Käyttöohje, 10/2018, A5E A 51

54 Asennus 5.4 Koneen linjaus ja kiinnitys Menettelytapa Koneen akselin tulee nostettaessa olla vaakasuorassa, laippa samansuuntaisesti vastalaipan kanssa, jotta vältetään puristuminen ja jännittyminen. Muutoin keskiöinti voi kärsiä vahinkoa. 1. Voitele keskiöintilaippa asennustahnalla asennuksen helpottamiseksi. 2. Ruuvaa kolme noin 120 askelin työkoneen laippakierteen alalle jaettua tukipulttia. Pultit toimivat asettelun apuna. 3. Kohdista kone työkoneeseen niin että akselit ovat samalla linjalla, mutta koneet eivät aivan kosketa toisiaan. Asettele kone hitaasti, jotta keskiöinti ei vaurioidu. 4. Käännä kone tarvittaessa oikeaan asentoon niin että laippa-aukot ovat kierreaukkojen päällä. 5. Aseta kone vastalaippaan niin että ne koskettavat toisiaan kokonaan. 6. Kiinnitä kone laipankiinnitysruuveilla, korvaa tukipultit viimeisenä Tukijalan kiinnitys mallissa IM B5 Koneen alapuolella on kierrereikä M36, johon tukijalka voidaan kiinnittää. Asenna tukijalka siten, että rungossa ei voi esiintyä ylimääräisiä mekaanisia jännityksiä. VAROITUS Mekaaniset jännitykset Jos rungossa ilmenee ylimääräisiä mekaanisia jännityksiä tukijalan epäasianmukaisen asennuksen seurauksena, kone saattaa vaurioitua. Kone tai sen osia saattaa irrota käytön aikana. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Asenna tukijalka siten, että rungossa ei voi esiintyä ylimääräisiä mekaanisia jännityksiä. Katso myös Ruuviliitosten kiristysmomentit (Sivu 141) Linjaa kone työkoneeseen ja kiinnitä (IM V1 / IM V10) Vakiolaippa on varustettu keskiöinnillä. Työkoneen Vastalaipan sovituksen valinta on järjestelmän valmistajan tai käyttäjän vastuulla. Jos koneessa ei ole vakiolaippaa, linjaa kone työkoneen mukaan. 52 Käyttöohje, 10/2018, A5E A

55 Asennus 5.4 Koneen linjaus ja kiinnitys Menettelytapa Koneen akselin tulee nostettaessa olla pystysuorassa, laippa samansuuntaisesti vastalaipan kanssa, jotta vältetään puristuminen ja jännittyminen. Muutoin keskiöinti voi kärsiä vahinkoa. 1. Voitele keskiöintilaippa asennustahnalla asennuksen helpottamiseksi. 2. Ruuvaa kaksi tukipulttia työkoneen laippakierteen vastakkaisille puolille. Pultit toimivat asettelun apuna. 3. Siirrä konetta hitaasti työkoneen yli keskiöintiin siten että ne eivät aivan koske toisiaan. Liian nopea siirtäminen voi vaurioittaa keskiöintiä. 4. Käännä kone tarvittaessa oikeaan asentoon niin että laippa-aukot ovat kierreaukkojen päällä. 5. Aseta kone kokonaan vastalaipan päälle ja poista tukipultit. 6. Kiinnitä kone laipankiinnitysruuveilla. Katso myös Ruuviliitosten kiristysmomentit (Sivu 141) Linjaustarkkuus Sähköisen koneen ja työkoneen akseleiden koaksiaalisuus ei saa olla läpimitaltaan yli 0,05 mm. Käyttöohje, 10/2018, A5E A 53

56 Asennus 5.4 Koneen linjaus ja kiinnitys 54 Käyttöohje, 10/2018, A5E A

57 Sähköliitäntä Sähköliitäntöjä koskevat turvallisuusohjeet Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata vastaavia kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Räjähdysvaara irtoavien liitososien vuoksi Jos käytetään väärästä materiaalista valmistettuja kiinnityselementtejä tai vääriä kiristysmomentteja, virrankulku saattaa estyä tai liitäntäosat voivat löystyä. Kiinnityselementit voivat kääntyä, minkä vuoksi vähimmäisilmavälit saattavat alittua. Seurauksena voi olla kipinöintiä, räjähdysvaarallisissa ympäristöissä räjähdys. Seurauksena voi olla kuolema, vakavia vammoja, koneen esinevahinkoja tai vioittuminen sekä koneen vioittumisen aiheuttamia välillisiä esinevahinkoja. Kiristä ruuviliitokset määrätyillä kiristysmomenteilla. Käytä kiinnityselementtejä, jotka ovat vaadittua materiaalia. Tarkasta kaikki liitäntäkohdat. VAARA Vaaralliset jännitteet Seurauksena voi olla kuolema, henkilö- tai esinevahinkoja. Noudata seuraavia turvallisuusohjeita ennen koneen liittämistä: Jätä kaikki työt ammattilaisen tehtäväksi koneen ollessa sammutettuna. Kytke kone pois päältä ja estä päällekytkeminen. Tämä koskee myös apuvirtapiirejä. Varmista jännitteettömyys! Luo ennen työn aloittamista turvallinen suojajohdinliitos! Syöttöverkon poikkeamat nimellisarvoista jännitteen, taajuuden, käyrän muodon tai symmetrian suhteen lisäävät lämpenemistä ja vaikuttavat sähkömagneettiseen yhteensopivuuteen. Koneen käyttö verkossa, jossa ei ole maadoitettua nollapistettä, on sallittua vain silloin tällöin lyhytaikaisesti, esim. häiriön edelleenkytkennän yhteydessä (johdon maadoitus, EN ). Käyttöohje, 10/2018, A5E A 55

58 Sähköliitäntä 6.2 Perussäännöt VAARA Vaarallinen jännite Sähkökoneissa kulkee korkea jännite. Se voi aiheuttaa epäasianmukaisessa käytössä kuoleman tai vakavia vammoja. Kytke kone jännitteettömäksi, kun työskentelet liitäntäkotelon parissa. HUOMIO Liitäntäkotelon vauriot Liitäntäkotelon epäasianmukainen käsittely voi johtaa esinevahinkoihin. Noudata seuraavia ohjeita liitäntäkotelon vaurioiden välttämiseksi: Varmista, etteivät liitäntäkotelon sisällä olevat osat vaurioidu. Koneen kotelon liitäntäkotelossa ei saa olla vierasesineitä, likaa tai kosteutta. Sulje liitäntäkotelo pöly- ja vesitiiviisti alkuperäisellä tiivisteellä. Sulje liitäntäkotelon (DIN 42925) läpiviennit ja muut avonaiset läpiviennit O-renkailla tai sopivilla tasotiivisteillä. Noudata johtimien läpivientien ja muiden ruuvien kiristysmomentteja. Ohje Palvelukeskus Jos tarvitset apua koneen sähköliitäntöihin liittyvissä asioissa, käänny palvelukeskuksen (Sivu 139) puoleen. 6.2 Perussäännöt Yleisesti sähköliitännän osalta pätee: Luo ennen työn aloittamista turvallinen suojajohdinliitos. Liitäntäjohtimet voidaan voidaan tiivistää ja kiinnittää liitäntäkotelon läpivienteihin. Liitäntäjohtimet ja varsinkin suojajohdin tulee asentaa liitäntäkoteloon vapaasti ja siten, että johtimien eristyksen puhkikuluminen vältetään. Liitä kone siten, että pysyvän ja turvallisen sähköliitännän ylläpitäminen on mahdollista. Vältä ulostyöntyviä johdonpäitä. Ulkoa tuodut apujohtimet tulee asentaa ja kiinnittää erilleen pääjohtimesta. Tätä varten on mahd. olemassa elementtejä nippusitein. 56 Käyttöohje, 10/2018, A5E A

59 Sähköliitäntä 6.4 Liitäntäkotelo Taulukko 6-1 Liitäntätekniikka (liitos kaapelikengän kanssa / ilman kaapelikenkää) Liitäntäkotelo TB3R61 1XB1631 1XB7750 Liitäntä Kaapelikengällä (Sivu 69) Ilman kaapelikenkää (Sivu 70) 6.3 Kaapelin sijoittaminen tippalenkillä Ilmankosteuden ollessa korkea tai asennuspaikan ulkona kaapelivaippaa pitkin voi valua vesitippoja, jotka joutuvat kaapeliruuviliitoksen ja -läpiviennin kautta moottorin sisään. Kun sijoitat kaapelin tippalenkillä varustettuna, kosteus ei pääse liitäntäkotelon kaapeliläpivientiin vaan tippuu pois aiemmin. Kuva 6-1 Tippalenkki 6.4 Liitäntäkotelo Mallista riippuen koneeseen on voitu asentaa erilaisia liitäntäkoteloita. Liiäntäkotelosta riippuen ovat erilaiset kaapeliläpiviennit ja kaapeliliitännän mahdollisuudet mahdollisia. Koneeseen asennetun liitäntäkotelon voit tunnistaa seuraavien lukujen kuvauksen perusteella. Käyttöohje, 10/2018, A5E A 57

60 Sähköliitäntä 6.4 Liitäntäkotelo Liitäntäkotelo TB3R61 Kuva 6-2 Liitäntäkotelo TB3R61 Liitäntäjohtimet viedään liitäntäkoteloon kierreporauksisten johtokierteitysten kautta. Johtokierteitykset eivät ole osa perustoimitusta. Lisätietoja löytyy täältä: Kaapelin vienti liitäntäkoteloon (Sivu 68) Kaapelin asettelu (Sivu 69) Kaapelin liittäminen kaapelikengillä (Sivu 69) Kaapelin liittäminen ilman kaapelikenkää (Sivu 70) 58 Käyttöohje, 10/2018, A5E A

61 Sähköliitäntä 6.4 Liitäntäkotelo Liitäntäkotelo 1XB1631 Kuva 6-3 Liitäntäkotelo 1XB1631 Liitäntäjohtimet viedään liitäntäkoteloon 1XB1631 kierreporauksisten johtokierteitysten kautta. Johtokierteitykset eivät ole osa perustoimitusta. Lisätietoja löytyy täältä: Kaapelin vienti liitäntäkoteloon (Sivu 68) Kaapelin asettelu (Sivu 69) Kaapelin liittäminen ilman kaapelikenkää (Sivu 70) Kaapelin liittäminen kaapelikengillä (Sivu 69) Liitäntäkotelo 1XB7750 Kuva 6-4 Liitäntäkotelo 1XB7750 Liitäntäjohtimet viedään liitäntäkoteloon 1XB7750 kierreporauksisten johtokierteitysten kautta. Johtokierteitykset eivät ole osa perustoimitusta. Käyttöohje, 10/2018, A5E A 59

62 Sähköliitäntä 6.4 Liitäntäkotelo Lisätietoja: Kaapelin vienti liitäntäkoteloon (Sivu 68) Kaapelin asettelu (Sivu 69) Kaapelin liittäminen kaapelikengillä (Sivu 69) Kaapelin liittäminen ilman kaapelikenkää (Sivu 70) Liitäntäkotelon kääntäminen (valinnainen) Vaihtoehtoisesti voit kääntää liitäntäkoteloa liitäntäkotelosta ja mallista riippuen liitäntäsuunnan mukaisesti ±90. Vaihto moottorin toiselle puolelle on mahdollista vain palvelukeskuksen (Sivu 139) avustuksella. Liitäntäkotelon kääntäminen Irrota sisäiset staattorijohdot tarvittaessa. 1. Varmista, että moottori on jännitteetön. 2. Irrota kannen ruuviliitännät siten, että irrotat kaksi kulmittain olevaa ruuvia ja varmistat kannen pysymisen paikallaan kahdella kulmittain olevalla kierretangolla M10. Irrota molemmat ruuvit ja nosta kansi liitäntäkotelosta. Liitäntäkotelon kansi on painava. Varo etenkin sen ollessa sivusuunnassa, ettei se putoa. 3. Jos moottori on jo liitetty: Irrota virransyöttöjohdot. Irrota johdotuksen ruuviliitos. Vedä johdot ulos aukon läpi. 4. Irrota sisäisten staattorijohtojen ruuviliitokset. 5. Irrota alaosan ja konsolin väliset ruuviliitokset sekä moottorikotelon korkeataajuinen maadoitus, jos sellainen on. 6. Kierrä kaksi silmukkaruuvia diagonaalisesti kulmien M10-kierteisiin. Nosta liitäntäkotelon laatikkoa nosturilla kevyesti. 7. Käännä liitäntäkoteloa ±90 haluttuun suuntaan. Laske liitäntäkotelo varovasti alas. Varo vahingoittamasta tiivistettä. 8. Kiinnitä liitäntäkotelo konsoliin ruuveilla (4 x M16, kiristysmomentti 170 Nm). 9. Jos on: Liitä korkeataajuusmaadoitus jälleen. 10.Liitä kaikki johdot kannen sisäpuolen kytkentäkaavion mukaisesti. Noudata vähimmäisilmavälejä. Lisätietoa aiheesta (Sivu 72) 11.Liitä virransyöttöjohdot takaisin paikalleen. Lisätietoja: Maadoitusjohtimen liittäminen (Sivu 65) Kaapeleiden sisäänvienti ja sijoittelu... / kaapelin liittäminen (Sivu 68) Kierrä kaksi kulmittain olevaa kierretankoa kiinni ja työnnä kansi tankoihin. Varo vahingoittamasta tiivistettä. 60 Käyttöohje, 10/2018, A5E A

63 Sähköliitäntä 6.4 Liitäntäkotelo 13.Kiinnitä molemmat ruuviliitokset ja kiristä ruuvit käsin. 14.Poista kierretangot ja ruuvaa muut ruuvit kiinni. 15.Kiristä kaikki ruuvit momentilla 40 Nm (4 x M10) Liitäntäkotelon kannen purkaminen/asennus Kiinnitä liitäntäkotelon kansi purkamisen tai asentamisen yhteydessä kulmittain olevilla kierretangoilla M10 putoamisen estämiseksi. Liitäntäkotelon kannen purkaminen 1. Irrota 2 kulmittain olevaa ruuvia liitäntäkotelon kannesta ja korvaa ne kierretangoilla. 2. Irrota muut ruuvit. 3. Vedä liitäntäkotelon kansi varovasti kierretankojen yli. Liitäntäkotelon kannen asentaminen 1. Ruuvaa 2 kierrerankoa kulmittain liitäntäkotelon alaosaan. 2. Työnnä liitäntäkotelon kansi kierretankojen yli liitäntäkotelon alaosaan. 3. Ruuvaa ruuvit tyhjiin reikiin käsin. 4. Irrota kierretangot. 5. Kiristä kaikki 4 ruuvia M10 kiinni kiristysmomenttiin 40 Nm Liittäminen ilman liitäntäkoteloa Jos kone on tilattu ulosjohdetuilla johtimilla, eli ilman liitäntäkoteloa, liitä johdot asianmukaisesti ulkoiseen liitäntäkoteloon. VAROITUS Epäasianmukainen tekninen suunnittelu Jos liitännässä ei noudateta teknisiä tietoja, kuten kotelointiluokkaa, vähimmäisilmavälejä tai pintavälejä, voi seurauksena olla häiriöitä. Nämä häiriöt voivat välittömästi tai välillisesti johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Varmista, että ulkoinen liitäntäkotelo vastaa arvokilven tietoja ja sopii kyseessä olevaan käyttöön. Jos kone on tilattu esillä olevin johdoin, noudata tilaluokitusta 2 koskevia ehtoja. Edellytyksenä on, että laitteiston tilaaja sekä kokoaja ja käyttäjä tuntevat nämä edellytykset ja noudattavat niitä. Käyttöohje, 10/2018, A5E A 61

64 Sähköliitäntä 6.5 Koneen liittäminen 6.5 Koneen liittäminen Kaapelin valinta Huomioi liitäntäjohtojen valinnassa seuraavat ehdot: Mitoitusvirta Nimellisjännite Tarvittaessa huoltokerroin Laitteistokohtaiset olosuhteet, kuten ympäristön lämpötila, asennustapa, kaapelin poikkipinta-ala tarvittavan kaapelin pituuden mukaan jne. Standardin IEC/EN vaatimukset Mitoitus nippusijoittelussa esim. standardin DIN VDE 0298 osan 4 tai standardin IEC mukaan Standardin IEC/EN vaatimukset Projektointiohjeita Noudata standardin EN/IEC (VDE ) ohjeita, jotka koskevat käyttöä alueiden A ja B rajoilla, erityisesti lämpenemisen ja arvokilven mitoitustiedoista poikkeavien käyttötietojen suhteen. Nämä rajat eivät saa ylittyä. Liitä kone siten, että pysyvän ja turvallisen sähköliitännän ylläpitäminen on mahdollista (ei ulostyöntyviä johtimien päitä), käytä määritettyjä kaapeleiden päiden varusteita (esim. kaapelikengät, monisäiekaapelin päät). Liitä verkkojännite ja kohdista kytkentäpinteet liitäntäkotelossa olevan kytkentäkaavion mukaisesti. Valitse standardin DIN VDE 0100 mukaiset liitosjohtimet mitoitusvirran ja laitteistokohtaisten edellytysten mukaan, esim. ympäristön lämpötila, asennustapa jne. standardin DIN VDE 0298 ja/tai EN/IEC mukaisesti. Teknisissä tiedoissa on määritetty seuraavat liitäntään tarvittavat tiedot: pyörimissuunta liitäntäkoteloiden lukumäärä ja järjestys koneen käämityksen kytkeminen ja liittäminen. 62 Käyttöohje, 10/2018, A5E A

65 Sähköliitäntä 6.5 Koneen liittäminen Liitinmerkintä Standardin IEC / EN mukaisia liitinmerkintöjä koskevat oikosulkumoottoreissa seuraavat määritelmät: Taulukko 6-2 Liitinmerkinnät esimerkissä 1U1-1 1 U 1-1 Merkintä x Napaisuuden tunnus kääntönapaisissa moottoreissa, jos käytössä. Alhaisempi luku vastaa alhaisempaa kierroslukua. Jaksotetun käämityksen erikoistapaus. x Vaihemerkintä U, V, W x Tunnusluku käämityksenalulle (1) tai -lopulle (2) tai jos enemmän kuin yksi liitäntä käämitystä kohden x Lisätunnusluku, mikäli rinnakkaisten verkkojohtimien liitäntä on tarpeen useampien muuten samoin merkittyjen liitinten kohdalla Kiertosuunta Jos koneessa on yksi akselinpää tai kaksi halkaisijaltaan erikokoista akselinpäätä, pyörimissuunta määritetään ainoan tai paksumman akselinpään otsapinnasta katsottuna seuraavasti: Kun verkkojohtimet liitetään vaihejärjestyksessä L1, L2, L3 liitäntöihin U, V, W tai NEMA:n mukaan liitäntöihin T 1 T 2 T 3, pyörimissuunta on myötäpäivään (oikealle). Kun kaksi liitäntää vaihdetaan, esim. L1, L2, L3 liitäntöihin V, U, W tai NEMA:n mukaan liitäntöihin T 2 T 1 T 3, pyörimissuunta on vastapäivään (vasemmalle). Koneet, joille vain yksi kiertosuunta on sallittu, on merkitty arvokilvessä kiertosuuntanuolella ja tarvittavassa vaihejärjestyksessä annetuilla liitinmerkinnöillä. Tarkasta tiedot ennen verkkojohtojen liittämistä. HUOMIO Koneen vaurioituminen väärän pyörimissuunnan johdosta Jos konetta käytettään tilauksen vastaisesti tai väärällä kiertosuunnalla, sen jäähdytys ei toimi riittävästi. Seurauksena voi olla konevaurio. Noudata arvokilven kiertosuuntaa Ulosjohdettujen johtimien liitäntä Jos kone on varustettu vapailla ulosjohdetuilla liitäntäjohdoilla, koneen rungon liitäntäjalustaan ei ole asennettu liitinalustaa. Liitäntäjohdot liitetään valmistajan toimesta suoraan staattorikäämityksen liitäntöihin. Liitäntäjohdot on merkitty värein tai tekstillä. Asiakkaan on liitettävä yksittäiset johdot merkintöjen mukaisesti suoraan laitteistonsa kytkentäkaappiin. Käyttöohje, 10/2018, A5E A 63

66 Sähköliitäntä 6.5 Koneen liittäminen Liitäntäkierteellä varustetut ruuviliitokset liitäntäkotelossa (EN 50262) 2 O-rengas Metallisuojuksen liittäminen liitäntäkoteloon Jos liitäntäkoteloihin tai apuliitäntäkoteloihin, joissa ei ole luonnostaan vaarattomia virtapiirejä, johdetaan metallijohtimia, asenna metallisuojus liitäntäkoteloon: Myös muut maadoituspaikat ovat sallittuja. Liitäntäkoteloiden kohdalla, joissa on sisäinen maatto-osa, metallisuojus liitetään sisempään maatto-osaan. Liitäntäkoteloiden kohdalla, joissa ei ole sisäistä maatto-osaa, metallisuojus liitetään yhteen vihreäkeltaisista maadoitusliittimistä Hyväksytyt johtimien läpiviennit, kierreadapterit ja sulkutulpat Käytä sellaisia sulkutulppia sekä kaapeleiden ja johtimien läpivientejä tai kierreadaptereita, jotka on sertifioitu ja merkitty käytettäviksi kyseisellä räjähdysvaarallisella alueella (tilaluokitus) Poraamaton läpivientilevy Jos läpivientilevyssä ei ole reikiä, kaapeliruuviliitosten lukumäärä ja koko voidaan sovittaa käyttöolosuhteisiin. 1. Ruuvaa kaapelin läpivientilevy irti. 2. Poraa levyyn tarvittava määrä sopivan kokoisia reikiä tai kierteitä. Levynpaksuus valitaan niin että kierreporauksessa saadaan tehtyä tarvittavan pitkä kierre. Huomaa, että olet itse vastuussa siitä, että läpivientilevy on riittävän tukeva reikien tekemisen jälkeen. 3. Asenna kaapelin läpivientilevy ja kaapeli sekä läpiviennit liitäntäkoteloon. 64 Käyttöohje, 10/2018, A5E A

67 Sähköliitäntä 6.6 Maadoitusjohtimen liittäminen Tilaluokkien 21/22 porausreikiä koskevat vaatimukset Tilaluokassa 21 (Ex tb) tai 22 (Ex tc) porauksille on asetettu seuraavat standardin IEC/ EN mukaiset vaatimukset: Läpiporaus: Läpiviennin läpiporauksen nimellishalkaisija saa olla enintään 0,7 mm suurempi kuin läpivienti- tai liitäntäkappaleen kierteen nimellishalkaisija. Liitäntäkotelon sisällä on oltava riittävästi tilaa, jotta vastamutterin voi kiinnittää läpivientiin tai liitäntäkappaleeseen. Kierteellisissä läpivientiaukoissa on oltava seuraavat ominaisuudet: Kartiomainen kierre: Ilman lisätiivisteainetta tai tiivisteitä vähintään kolmen ja puolen kierteen kytkentä. Sylinterimäinen kierre: Vähintään viisi kierrettä, toleranssi 6 H, parempi standardin ISO mukaan. Jos kierteitä on vähemmän kuin viisi, ylimääräinen tiiviste tai tiivisteaine on välttämätön. Reikien poraaminen kaapelin läpivientilevyyn Jos räjähdyssuojattujen moottorien kaapelin läpivientilevyyn porataan reikiä, merkitse moottorin asiakirjoihin porattujen reikien tiedot: Reikien määrä ja koko Kierteen muoto, esim. metrinen tai NPT Lisätietoa putkien ja lisätarvikeosien asennuksesta on standardissa IEC/EN Maadoitusjohtimen liittäminen Koneen maadoitusjohtimen poikkileikkauksen on vastattava standardin EN / IEC säännöksiä. Lisäksi on noudatettava asennusmääräyksiä, esim. standardin EN / IEC mukaan. On olemassa kaksi mahdollisuutta liittää maadoitusjohdin koneeseen: Sisäinen maadoitus, joka liitetään liitäntäkoteloon tätä varten tarkoitettuun ja vastaavasti merkittyyn kohtaan. Ulkoinen maadoitus, joka liitetään staattorinrunkoon tätä varten tarkoitettuihin ja vastaavasti merkittyihin kohtiin. Käyttöohje, 10/2018, A5E A 65

68 Sähköliitäntä 6.6 Maadoitusjohtimen liittäminen Kotelon maadoitustyyppi Johdinpoikkipinta Yksittäisen johtimen liitäntä ulomman maadoituskulman alapuolelle Liitäntä DIN-kaapelikengällä ulkoisen maadoituskulman alapuolelle, DIN mm² M Koneen maadoitusjohtimen poikkipinnan tulee vastata määräyksiä, esim. IEC Johtimen ulkopinta-ala S mm² Maadoitusjohtimen poikkipinta-ala mm² Staattorikotelossa on merkityssä liitoskohdassa maadoitusjohtimelle kuusioruuvi joustolaatalla ja aluslevyllä. Voit liittää maadoitusjohtimen seuraavilla tavoilla: Monilankaisilla johtimilla kaapelikengän kanssa lattakaapeleilla, joissa sopivat johdinpäät Vaihtoehtoisesti voit liittää maadoitusjohtimen ilman kaapelikenkiä liitinlevyllä merkittyyn liitäntäkohtaan. Maadoitusjohtimen liittäminen Liitäntäkotelossa tulee käyttää maadoitusjohtimelle merkittyjä liittimiä. Varmista, että liitospinta on kontaktiton ja suojattu sopivalla aineella korroosiota vastaan, esim. hapottomalla vaseliinilla. Aseta joustolaatta ja aluslevy ruuvin pään alle. 66 Käyttöohje, 10/2018, A5E A

69 Sähköliitäntä 6.6 Maadoitusjohtimen liittäminen Varmista, että suurin sallittu kaapelikengän tai lattakaapelin kiinnityspaksuus, 10 mm, ei ylity. Kiinnitä naparuuvi seuraavan taulukon mukaan. Ruuvaussyvyys ja kiristysmomentti vaihtelevat sen mukaan, käytetäänkö kaapelikenkää vai maadoitusliitintä. Kaapelikenkiä käytettäessä Maadoitusliittimiä käytettäessä Ruuvi Ruuvaussyvyys Kiristysmomentti M6 > 6 mm 8 Nm M8 > 8 mm 20 Nm M12 x 25 > 16 mm 38 Nm M16 x 35 > 20 mm 92 Nm M6 > 9 mm 8 Nm M8 > 12 mm 20 Nm M10 > 15 mm 40 Nm M12 > 18 mm 70 Nm M16 > 20 mm 170 Nm Maadoitusjohtimen kierrekoko on 2x M12. Sisäinen maadoitusliitäntä Noudata liittämisessä seuraavia ohjeita: Varmista, että liitospinta on kontaktiton ja suojattu sopivalla aineella korroosiota vastaan, esim. hapottomalla vaseliinilla. Aseta joustolaatta ja aluslevy ruuvin pään alle. Aseta kaapelikenkä sangan alle. Käytä liitäntäkotelossa maadoitusjohtimelle merkittyjä liittimiä. Noudata kiristysruuvin kiristysmomenttia (Sivu 141). Ulkoinen maadoitusliitäntä Noudata liittämisessä seuraavia ohjeita: Varmista, että liitospinta on kontaktiton ja suojattu sopivalla aineella korroosiota vastaan, esim. hapottomalla vaseliinilla. Aseta kaapelikenkä kosketuskulman ja maadoituskulman väliin; älä poista koteloon työnnettyä kosketuskulmaa! Aseta joustolaatta ja aluslevy ruuvin pään alle. Käytä staattorikotelossa maadoitusjohtimelle merkittyjä liitoskohtia. Noudata kiristysruuvin kiristysmomenttia (Sivu 141). Liitinalustan ja maadoituksen sähköliitäntöjen kiristysmomentit löytyvät taulukosta (Sivu 141) kohdasta A. Käyttöohje, 10/2018, A5E A 67

70 Sähköliitäntä 6.7 Johdinliitäntä 6.7 Johdinliitäntä Suurin liitettävissä oleva johtimen poikkipinta-ala on 300 mm² Kaapelin vienti liitäntäkoteloon Liitäntäjohtimet viedään liitäntäkoteloon vaihdettavan kaapelin läpivientilevyn ja/tai kaapeliläpivientitukien kautta. Johtokierteitykset eivät ole osa perustoimitusta. Taulukko 6-3 Kaapeliläpivientilevyjen mallit Liitäntäkotelo Kaapeliläpivientilevy, poraukset Optio R53 / Räjähdyssuojatut moottorit TB3R61 4 x M80 x x M25 x 1,5 1XB x M80 x x M25 x 1,5 Poraamaton 1XB x M72 x x M25 x 1,5 Menettelyohjeet 1. Ruuvaa kaapeliläpivientilevy irti. 2. Poraa tarvittaessa levyyn vaadittava määrä sopivan kokoisia reikiä tai kierteitä. Varmista, että kaapeliläpivientilevy voidaan asentaa poraamisen jälkeen ja sillä on tarvittava jäykkyys. 3. Asenna vaadittavat johtokierteitykset noudattaen valmistajan tietoja asennusvaiheista, kiristysmomentit ja soveltuvuus ympäristöolosuhteisiin mukaan lukien. 4. Johda kaapelit johtokierteitysten läpi ja varmista, että johtoihin ei kohdistu vetoa. 5. Asenna kaapeliläpivientilevy ja asennetut kaapelit liitäntäkoteloon. Varmista liitäntäkoteloiden TB3R61 ja 1XB1631 kohdalla, että kannen asennuspinnassa ei ole epätasaisuuksia, jotta IP-kotelointiluokan säilyminen olisi taattuna. 6. Liitä kaapelinpäät liittimiin kytkentäkaavion mukaisesti. Kytkentäkaavio on liitäntäkotelon kannessa. Lisätietoja on luvussa "Kaapelin liittäminen..." 7. Tarkista johtokierteitysten tiiviys ja tiukka kiinnitys. Sulje käyttämättömät kierteet ja reiät asianmukaisesti IP-kotelointiluokan mukaisesti. IP-kotelointiluokka näkyy tehokilvessä. Katso myös Kaapelin liittäminen kaapelikengillä (Sivu 69) Kaapelin liittäminen ilman kaapelikenkää (Sivu 70) 68 Käyttöohje, 10/2018, A5E A

71 Sähköliitäntä 6.7 Johdinliitäntä Kaapelin asettelu Sijoita kaapelit standardin IEC / EN mukaisesti. Kiinteissä johtoasennuksissa on käytettävä EMC- ja Ex-hyväksyttyjä kaapeliläpivientejä, joissa on vedonpoistin. Kaapeliläpiviennit kierretään irrotettavan läpivientilevyn kierreporauksiin. Kaapeliläpiviennit eivät sisälly toimitukseen. Noudata näiden ruuviliitosten asentamista ja käyttöä koskevia määräyksiä. Vapaasti sijoitettavissa johdoissa on käytettävä vääntymiseltä suojaavia läpivientejä, joissa on vedonpoistin. Käytä suojattuja johtoja, joiden suoja yhdistyy EMC-läpiviennin avulla johtavasti ja laajaalaisesti koneen liitäntäkoteloon. Järjestä vapaat liitäntäjohdot liitäntäkoteloon siten, että suojajohtimessa on ylipituutta ja johdinsäikeiden eriste ei voi vaurioitua. Jos käytössä ovat alumiiniset liitäntäkiskot, aseta kaapelikengän ja liitäntäkiskon väliin teräksinen aluslaatta. Tämä estää kontaktikorroosiota. Sulje käyttämättömät kierteet ja reiät asianmukaisesti IP-suojausluokan mukaisesti. IPsuojausluokka näkyy tehokilvessä. Korvaa käyttämättömät kaapeliläpiviennit hyväksytyillä sulkuruuveilla Kaapelin liittäminen kaapelikengillä 1. Kaapelikengät tulee valita tarvittavien johtimien poikkipinta-alojen, kiinnitysruuvien koon ja pulttikoon mukaan. Tietoja suurimmasta mahdollisesta johtimien poikkipinta-alasta liitäntäkotelon oletusmalleissa löydät katalogista. Tulojohtojen vino kytkentä on luvallista vain, kun vaadittavia vähimmäisilmavälejä noudatetaan. 2. Poista eristys johtimen päistä niin, että jäljelle jäävä eristys ulottuu lähes kaapelikenkään saakka. Liitä vain yksi johdin kaapelikenkää kohden. 3. Kiinnitä kaapelikenkä asianmukaisesti johtimen päähän, esim. puristamalla. Kuva 6-5 Liittäminen kaapelikengän ja kiinnitysruuvin kanssa (periaatteen esittely) 4. Eristä kaapelikenkäholkit tarvittaessa vähimmäisilmavälien ja pintavälien noudattamiseksi. Käyttöohje, 10/2018, A5E A 69

72 Sähköliitäntä 6.7 Johdinliitäntä 5. Kiinnitä kaapelikenkä liitintukeen. Mahdollisten kytkinsankojen järjestystä tulee noudattaa. Liitäntäkotelossa 1XB7750 kaapelikentä asennetaan virtakiskoon. 6. Kiristä kiinnityselementti vastaavalla kiristysmomentilla: Kiinnityselementti Kiinnitysruuvi M12 Kiinnitysruuvit M16 Kiinnitysmutterit M12 Kiristysmomentti 20 Nm 40 Nm 20 Nm VAROITUS Räjähdysvaara, kun käytetään kaapelikenkiä ilman sivuohjausta Jos johtimien poikkipinta-ala on alle 70 mm 2 voivat kaapelikegät ilman sivuohjausta kääntyä. Vähimmäisilmavälit voivat alittua ja seurauksena voi olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä johtimien poikkipinta-aloilla, jotka ovat alle 70 mm 2 vain kaapelikenkiä, joissa on sivuohjaus. Noudaata vähimmäisilmavälejä (Sivu 72) Kaapelin liittäminen ilman kaapelikenkää Tilauksesta voi laitteeseen olla asennettu haaraliittimet, jotka soveltuvat hieno- tai monilankaisten johtimien liittämiseen ilman erillisiä liitoskuoria. Jos halutaan käyttää liitoskuoria, ne tulee ennen liitäntää kiinnittää johtimen päähän asianmukaisella virransiirtokykyisellä puristusliitoksella. HUOMIO Johtimen päiden ylikuumeneminen Jos liitoskuori ei peitä johtimen päätä kokonaan ja johdin on juuttunut siihen, johdin saattaa ylikuumentua. Aseta vain yksi johtimen pää yhteen liitoskuoreen. Kiinnitä liitoskuori asianmukaisesti. Liitä yhteen kuoreen vain yksi johtimenpää. Menettelytapa Noudata liitännöissä vähimmäsilmavälejä ja pintavälejä. 1. Avaa liitäntäkotelo ja leikkaa kaapeli sopivaan mittaan. 2. Valmistele kaapelin pää käytettävän kaapelin ja tilanteen mukaan. Varmista, että kaapeliliitäntään ei kohdistu ulkoisia voimia. 3. Poista eristys johtimen päistä niin, että jäljelle jäävä eristys ulottuu lähes haaraliittimeen saakka. 70 Käyttöohje, 10/2018, A5E A

73 Sähköliitäntä 6.7 Johdinliitäntä 4. Noudata haaraliitinten oikeaa järjestystä johdinten koon mukaisesti. Aseta kaapeli haaraliittimiin. Kiristä kiinnitysmutterit 5 8 Nm:n tiukkuuteen. Kuva 6-6 Liittäminen haaraliittimillä (periaatteen esittely) 5. Jos olet irrottanut kiinnitysruuvin 2, kiristä se uudelleen seuraavalla kiristysmomentilla: Liitäntäkotelo TB3R61 / 1XB1631 1XB7750 Kiristysmomentti 40 Nm 20 Nm Yksijohteisten kaapelien käyttö Kaapeliläpivientien alueella voi syntyä korkeita lämpötiloja indusoidun pyörrevirran vaikutuksesta, kun käytetään suuria virtoja tai useita yksijohteisia kaapeleita monijohteisen kaapelin sijaan. Tämä voi aiheuttaa oikosulun ja räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tarkista käyttöönoton jälkeen, että liitettyjen verkkojohtimien lämpötilarajat eivät ylity käytössä. Tätä lämpötilavaikutusta voidaan vähentää muuttamalla läpivientiolosuhteita ja/ tai läpivientilevyjä valmistajan kanssa sovittavalla tavalla. Käytä kaapelin ei-rautametallista läpivientilevyä. Käyttöohje, 10/2018, A5E A 71

74 Sähköliitäntä 6.7 Johdinliitäntä Alumiinijohtimien käyttäminen Jos käytät alumiinijohtimia, huomioi seuraavat asiat: Käytä vain alumiinijohtimien liittämiseen soveltuvia kaapelikenkiä. Poista oksidikerros johtimen kontaktikohdista ja/tai vastakappaleesta juuri ennen alumiinijohtimen asettamista. Käytä harjaa tai viilaa. Rasvaa kontaktikohdat välittömästi neutraalilla vaseliinilla. Tämä ehkäisee uuden oksidikerroksen muodostumista. HUOMIO Kosketuspaineriippuvainen alumiinin valuminen Asennuksen jälkeen kosketuspaine saa aikaan alumiinin valumisen. Kiinnitysmuttereiden liitokset voivat löystyä. Siirtymävastus kasvaa ja virrankulku estyy. Seurauksena voi olla tulipalo ja koneen esinevahinkoja tai vioittuminen sekä koneen vioittumisen aiheuttamia välillisiä esinevahinkoja. Kiristä kiinnitysmutterit uudelleen noin 24 tunnin kuluttua ja tämän jälkeen vielä noin 4 viikon kuluttua. Varmista, että liittimet on kytketty jännitteettömästi. Liitinalustan ja maadoituksen sähköliitäntöjen kiristysmomentit löytyvät taulukosta (Sivu 141) kohdasta A Vähimmäisilmavälit Tarkasta asianmukaisen asennuksen hälkeen, onko vähimmäisilmavälejä eristämättömien osien välillä noudatettu. Tarkista, näkyykö irrallisia johdonpäitä. Taulukko 6-4 Vähimmäisilmavälit suhteessa vaihtojännitteen U eff tosiarvoon Vaihtojännitteen efektiivinen arvo U eff 500 V 630 V 800 V V 1250 V Vähimmäisilmaväli 8 mm 10 mm 12 mm 14 mm 18 mm Arvos koskevat enintään 2000 m:n asennuskorkeutta. Tarvittavien vähimmäisilmavälien laskennassa voidaan nostaa taulukon jännitearvoa tekijän 1,1 verran, jotta mittausjännitealue yleiskäytössä voidaan huomioida. 72 Käyttöohje, 10/2018, A5E A

75 Sähköliitäntä 6.9 Apuvirtapiirien liittäminen Liittäminen haaraliittimillä Tilauksesta voi laitteeseen olla asennettu haaraliittimet, jotka soveltuvat hieno- ja monilankaisten johtimien liittämiseen ilman erillisiä kaapelikenkiä. Jos halutaan käyttää liitoskuoria, ne tulee ennen liitäntää kiinnittää johtimen päähän asianmukaisella virransiirtokykyisellä puristusliitoksella. VAROITUS Johtimien päiden ylikuumenemisen aiheuttama räjähdysvaara Jos liitoskuori ei peitä johtimen päätä kokonaan ja johdin on juuttunut siihen, johdin saattaa ylikuumentua. Koneen lämpötilaluokitus saattaa ylittyä. Helposti syttyvät seokset saattavat syttyä. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Aseta vain yksi johtimen pää yhteen liitoskuoreen. Kiinnitä liitoskuori asianmukaisesti. Liitä yhteen kuoreen vain yksi johtimenpää. 6.8 Liitäntätöiden viimeistely 1. Tarkista ennen liitäntäkotelon sulkemista, että: Liitäntäkotelon sähköliitännät on suoritettu edellä olevien kohtien ohjeiden mukaan ja kiristetty oikealla kiristysmomentilla. Kone on liitetty määrätyn kiertosuunnan mukaisesti. liitäntäkotelon sisäosa on puhdas eikä siellä ole johtimien jäänteitä, likaa ja vierasesineitä. Kaikki liitäntäkotelon tiivisteet ja tiivistepinnat ovat ehjiä ja määräysten mukaisia. Käyttämättömät läpiviennit on suljettu liimatuilla metallisulkimilla tai todistetuilla sulkuelementeilla. Sulkimet voidaan irrottaa vain työkalun avulla. Liitäntäjohtimet on asennettu vapaasti eikä johtimen eristys voi vaurioitua käytössä. 2. Sulje liitäntäkotelo kannen kiinnitysruuveilla, katso luku Tekniset tiedot (Sivu 141). Liitäntäkotelon ja maadoitusjohtimien kiristysmomentit löytyvät taulukosta (Sivu 141) kohdasta C. 6.9 Apuvirtapiirien liittäminen Kaapelin valinta Huomioi apupiirin liitäntäjohtojen valinnassa seuraavat ehdot: Mitoitusvirta Nimellisjännite Käyttöohje, 10/2018, A5E A 73

76 Sähköliitäntä 6.9 Apuvirtapiirien liittäminen Laitteistokohtaiset olosuhteet, kuten ympäristön lämpötila, asennustapa, kaapelin poikkipinta-ala tarvittavan kaapelin pituuden mukaan jne. Standardin IEC/EN vaatimukset Standardin IEC/EN vaatimukset Kaapeleiden asettelu ja läpivienti apuliitäntäkoteloon Apupiirien liittämiseen tarvittavat tiedot löytyvät liitäntäkaaviosta apuliitäntä- tai liitäntäkotelon kannen sisäpuolelta sekä teknisistä teidoista. Apupiirien liittämistä varten pääliitinkoteloon on saatettu asentaa liitinlista. Apuliittimien johtimien tarvittava kuorintapituus on liitintyypistä riippuen 6-9 mm. Pituus on oikea, kun johdin yltää liittimen pohjaan saakka ja johtimen eritys yltää samalla liittimen kontaktiosaan saakka. Kaapeliruuviliitosten sovitus Liitäntäjohtimen läpivientiä varten liitäntäkotelossa on suorakulmaisen aukon päällä ruuvattu levy. Yleensä levy toimitetaan kierreporauksilla ja kaapeliläpivienneillä. 1. Avaa apuliitäntäkotelo ja irrota kaapelin läpivientilevy. Liitäntäkotelon rakenteesta riippuen kaapelin läpivientilevy sijaitsee teräspeltieristyksen alla. 2. Jos malli on poraamaton, poraa levyyn tarvittava määrä sopivan kokoisia reikiä tai kierteitä. 3. Merkitse kaapelit tarvittaessa myöhempää järjestelyä varten. 4. Vedä kaapelit ruuviliitosten ja kaapelin läpivientilevyn läpi ja liitä ne. 5. Asenna kaapelin läpivientilevy paikalleen. 6. Varmista, että kaapeliruuviliitokset on tiivistetty suojausluokan mukaisesti. Katso myös Ruuviliitosten kiristysmomentit (Sivu 141) Käytä liitäntäjohtoihin asennetun, virrasta riippuvaisen ylikuormitussuojan lisäksi valinnaisesti saatavana olevia lisäosia, kuten esim. lämpötila-anturia, seisontalämmitystä Staattorikäämityksen lämpötilan valvonnan liittäminen (mallista riippuen) Staattorikäämityksen termisen ylikuormituksen valvontaa varten staattorikäämitykseen on asennettu lämpötila-anturi. 74 Käyttöohje, 10/2018, A5E A

77 Sähköliitäntä 6.9 Apuvirtapiirien liittäminen Lämpötila-anturin liitäntäjohdot johtavat mallista riippuen pää- tai apuliitäntäkoteloon. Liittimien kytkentä ja varaus löytyvät kyseisestä kytkentäkaaviosta. VAROITUS Sähköiskun aiheuttama vaara Kääminvalvonnan lämpötila-anturin eristys on tehty peruseristyksen vaatimusten mukaisesti. Lämpötila-anturin liitännät ovat kosketusvarmasti liitäntäkotelossa, eikä niissä ole varmaa erotusta. Sen vuoksi voi mittausanturin johdossa olla häiriötapauksessa vaarallista jännitettä, jonka koskettaminen voi aiheuttaa hengen- ja tapaturmavaaran sekä aineellisia vahinkoja. Suorita lämpötila-anturia ulkoiseen lämpötilan valvontaan liitettäessä tarvittaessa lisätoimenpiteitä, jotta sähköiskun aiheuttaman vaaran estämiseksi tarkoitetut vaatimukset täyttyvät, ks. IEC tai IEC Käytä sellaisia sulkutulppia sekä kaapeleiden ja johtimien läpivientejä tai kierreadaptereita, jotka on sertifioitu ja merkitty käytettäviksi kyseisellä räjähdysvaarallisella alueella (tilaluokitus) Metallisuojuksen liittäminen liitäntäkoteloon Jos liitäntäkoteloihin tai apuliitäntäkoteloihin, joissa ei ole luonnostaan vaarattomia virtapiirejä, johdetaan metallijohtimia, asenna metallisuojus liitäntäkoteloon: Myös muut maadoituspaikat ovat sallittuja. Liitäntäkoteloiden kohdalla, joissa on sisäinen maatto-osa, metallisuojus liitetään sisempään maatto-osaan. Liitäntäkoteloiden kohdalla, joissa ei ole sisäistä maatto-osaa, metallisuojus liitetään yhteen vihreäkeltaisista maadoitusliittimistä Tunnistimien ja antureiden luonnostaan vaarattomat virtapiirit Luonnostaan vaarattomat laitteet ja virtapiirit Jos tunnistimille tai antureille on asennettu siniset liittimet, liitäntä on tehtävä sertifioituihin luonnostaan vaarattomiin virtapiireihin. Muutoin seurauksena voi olla esinevahinkoja. Noudata standardin IEC/EN mukaisia lisävaatimuksia, jotka koskevat luonnostaan vaarattomia laitteita ja niihin kuuluvia liitosjohtoja sekä näiden valintaa ja sijoittamista. Käyttöohje, 10/2018, A5E A 75

78 Sähköliitäntä 6.9 Apuvirtapiirien liittäminen Lämpötila-anturin liittäminen Lämpötila-anturit saa liittää ainoastaan luonnostaan vaarattomiin virtapiireihin, joissa on sertifioitu analyysilaite. EU-tyyppitarkastustodistuksen mukaisia suurimpia luvallisia tulovirtoja ja -tehoja ei saa ylittää. Muutoin seurauksena voi olla esinevahinkoja. Jos suojatut, luonnostaan vaarattomat lämpötila-anturit ovat asennettuina, tulee ne liittää sinisiin liittimiin. Johtosuojaus on maadoitettu yhden kerran, moninkertainen maadoitus ei ole sallittua Liitäntätöiden viimeistely 1. Tarkista ennen liitäntäkotelon sulkemista, että: Liitäntäkotelon sähköliitännät on suoritettu edellä olevien kohtien ohjeiden mukaan ja kiristetty oikealla kiristysmomentilla. Kone on liitetty määrätyn kiertosuunnan mukaisesti. liitäntäkotelon sisäosa on puhdas eikä siellä ole johtimien jäänteitä, likaa ja vierasesineitä. Kaikki liitäntäkotelon tiivisteet ja tiivistepinnat ovat ehjiä ja määräysten mukaisia. Käyttämättömät läpiviennit on suljettu liimatuilla metallisulkimilla tai todistetuilla sulkuelementeilla. Sulkimet voidaan irrottaa vain työkalun avulla. Liitäntäjohtimet on asennettu vapaasti eikä johtimen eristys voi vaurioitua käytössä. 2. Sulje liitäntäkotelo kannen kiinnitysruuveilla, katso luku Tekniset tiedot (Sivu 141). 76 Käyttöohje, 10/2018, A5E A

79 Käyttöönotto 7 Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata vastaavia kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Toimenpiteet ennen käyttöönottoa HUOMIO Koneen vaurioituminen Tarkista ennen koneen käyttöönottoa seuraavat seikat esinevahinkojen välttämiseksi: Tarkista asianmukaisella tavalla, että koneen pyörimissuunta on säädetty oikein, esim. kytkemällä se irti työkoneesta. Varmista, etteivät lämpötilaherkät osat, kuten johdot, kosketa koneen koteloa. Varmista, että kondenssivesiaukot ovat aina koneen matalin paikka. HUOMIO Puutteellisen jäähdytyksen aiheuttamat vauriot Jos koneen ilmastointi ei ole asianmukainen, tehokas jäähdytys ei ole mahdollista. Tämä voi aiheuttaa vaurioita koneessa. Asenna asianmukaisen ilmanvaihdon takaavat peitteet ennen käyttöönottoa. Toimenpiteet Varmista asianmukaisen asennuksen jälkeen ennen laitteiston käyttöönottoa seuraavat asiat: Huomioi koneen asianmukainen asennus ja kohdistus. Liitä kone määrätyn pyörimissuunnan mukaisesti. Varmista, että käyttöolosuhteet vastaavat kilvessä määritettyjä tietoja. Voitele laakerit mallin mukaisesti. Varmista, että yli 12 kuukauden ajaksi varastoidut rullalaakerikoneet on jälkivoideltu. Noudata lisäksi luvun Käyttövalmistelut ohjeita. Varmista, että koneen valvontaan tarkoitetut valinnaiset lisälaitteet on liitetty asianmukaisesti ja että ne toimivat oikein. Käyttöohje, 10/2018, A5E A 77

80 Käyttöönotto 7.1 Toimenpiteet ennen käyttöönottoa Tarkasta laakerilämpötilat laakerilämpömittareilla varustetuissa kokoonpanoissa koneen ensimmäisen käyttökerran aikana. Aseta varoituksen ja sammuttamisen arvot valvontalaitteeseen. Noudata lisäksi luvun Laakerin lämpötilan valvonnan asetusarvot ohjeita. Varmista oikein säädetyn ohjauksen ja kierroslukuvalvonnan avulla, ettei konetta voida käyttää suuremmilla kierrosluvuilla kuin arvokilvessä on määritetty. Varmista käyttöosien oikeat säädöt tyypin mukaan (esim. kytkinten kohdistus ja tasapainotus, hihnakäytön hihnavoimat, hammasrataskäytössä hammasvoimat ja hampaan kylkien välykset, kytkettyjen akselien yhteydessä säteis- ja aksiaalivälys). Noudata vähimmäiseristysresistansseja ja vähimmäisilmavälejä. Muodosta asianmukainen suojajohdinliitännän maadoitus- ja potentiaalitasausliitos. Kiristä kaikki kiinnitysruuvit, liitoselementit ja sähköliitännät määrätyllä kiristysmomentilla. Irrota kiinni ruuvatut nostosilmukat asennuksen jälkeen tai estä niiden irtoaminen. Pyöritä roottoria raapimatta. Suorita kaikki kosketussuojatoimenpiteet liikkuville ja jännitteisille osille. Varmista vapaat akselin päät esim. suojuksilla. Varmista, etteivät kiilat pääse sinkoamaan irti. Varmista ulkoisen tuulettimen käyttövalmius ja liitäntä määritetyn pyörimissuunnan mukaan. Varmista, että jäähdytysilman kierto on esteetön. Varmista valinnaisten jarrujen moitteeton toiminta. Noudata määritettyä mekaanista rajakierroslukua n max. Jos koneen käyttö taajuusmuuttajan kanssa edellyttää erityisjärjestelyjä, vastaavat lisätiedot on merkitty arvo- ja lisäkilpeen. Ohje Muut tarkastukset voivat olla tarpeen erityisten laitteistokohtaisten olosuhteiden vuoksi. Katso myös Käyttötavan noudattaminen (Sivu 25) Laakerit on eristetty kilpien tietojen mukaan. Kiinnitä kiila koekäyttöä tai käyttöönottoa varten siihen tarvittavalla varoelementillä ilman lähtölaitetta. Huomioi tällöin koneen voimatyyppi. Toinen akselin pää Jos toista akselin päätä ei käytetä: Estä kiilan poissinkoutuminen ja varmista, että tasapainotustavassa "H" (standardimalli) sitä on lyhennetty noin 60 %:iin alkuperäisestä pituudesta. Suojaa käyttämätön akselin pää peitteillä kosketukselta. 78 Käyttöohje, 10/2018, A5E A

81 Käyttöönotto 7.2 Eristysvastuksen ja polarisaatioindeksin mittaus Käyttö muuttajalla Jos moottorin käyttö vaatii erityisen taajuusmuuttajan liittämistä, tarkasta lisätiedot arvokilvestä tai lisäkilvestä. Varmista, että muuttajan parametrit on asetettu oikein. Parametrointitiedot löytyvät koneen tehokilvestä. Parametrointia koskevat tiedot löydät muuttajan käyttöohjeesta. Tarkasta koneen valvontaan tarkoitettujen valinnaisten lisälaitteiden asianmukainen liitäntä ja toiminta. Varmista, että jatkuvassa käytössä annettu rajakierrosluku n max ei ylity eikä rajakierrosluku n min alitu. Sallittu käynnistysaika rajakierroslukuun n min vaihtelee määritettyjen parametrien mukaan. VAROITUS Räjähdysvaara kohonneen moottorin lämpötilan vuoksi Jos pulssitaajuus on pienempi kuin mitoitettu pulssitaajuus, moottorin häviöt ovat suuremmat. Seurauksena on korkeampi moottorin lämpötila. Tämä voi käytössä aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata koneen kilvessä olevia ohjeita. Pienintä pulssitaajuutta ei saa koskaan alittaa. Näin vältetään lämpötilaluokan ylittyminen ja siitä aiheutuva syttyminen räjähdysherkässä ympäristössä. VAROITUS Vaarallinen jännite muuttajan vuoksi Niin kauan kuin syöttäjä muuttaja ei ole kytketty pois päältä tai muuttajan välipiiri ei ole purkautunut, voi moottoriliittimissä olla sähköjännitettä myös roottorin seistessä. Muuttajatyypistä riippuen jännite voi olla jopa 1000 V. Varmista, että ennen kuin moottorilla tehdään töitä, noudatetaan viittä turvallisuussääntöä (Sivu 11). 7.2 Eristysvastuksen ja polarisaatioindeksin mittaus Mittaa eristysresistanssi ja polarisaatioindeksi. Näin saat tietoja käämityksen eristeen kunnosta. Katso myös Eristysresistanssin ja polarisaatioindeksin tarkastus (Sivu 39) Käyttöohje, 10/2018, A5E A 79

82 Käyttöönotto 7.4 Tuloilmatuulettimen käyttöönotto 7.3 Laakerin lämpötilan valvonnan asetusarvot Ennen käyttöönottoa Jos koneessa on laakerilämpömittari, aseta sammutuslämpötila valvontalaitteeseen ennen koneen ensimmäistä käyttökertaa. Taulukko 7-1 Asetusarvot laakereiden lämpötilan valvontaan ennen koneen käyttöönottoa Asetusarvo Lämpötila Varoitus 115 C Katkaisu 120 C Normaalikäyttö Selvitä laakerin suurin käyttölämpötila T käyttö Celsius-asteina ottaen huomioon ympäristön lämpötila, laakerin kuormitus ja laitteiston vaikutus moottoriin. Aseta poiskytkentä- ja varoitusarvot käyttölämpötilan T käyttö mukaisesti. Taulukko 7-2 Laakerin lämpötilojen valvonnan asetusarvot Asetusarvo Lämpötila Varoitus T käyttö + 5 K 115 C Katkaisu T käyttö + 10 K 120 C 7.4 Tuloilmatuulettimen käyttöönotto Tuloilmatuuletin soveltuu vain yhteen kiertosuuntaan. Katso kiertosuuntamerkintä tuuletinkopasta tai tuuletinaggregaatista. Tuloilmatuuletin takaa jäähdytyksen riippumatta pääkoneen kierrosluvusta ja kiertosuunnasta. Avoimessa jäähdytysilmakierrossa jäähdytysilma saa olla vain heikosti kemiallisesti aggressiivista ja sisältää vain vähän pölyä. Tarkastukset ennen ensimmäistä koekäyttöä Suorita seuraavat tarkastukset ennen ensimmäistä koekäyttöä: Tuloilmatuuletin on asennettu ja linjattu asianmukaisesti. Tuulettimen pyörä pyörii vapaasti. Kaikki kiinnityselementit ja sähköliittymät on kiristetty tiukasti. Maadoitus- ja potentiaalitasausliitokset verkkoon on luotu oikein. Sulkuluukut, peitteet tms. eivät haittaa tai estä ilman kiertoa. Kaikki kosketussuojatoimenpiteet liikkuville tai jännitteisille osille on suoritettu. 80 Käyttöohje, 10/2018, A5E A

83 Käyttöönotto 7.5 Käynnistäminen Koekäytön suorittaminen 1. Käynnistä tuloilmatuulettimen moottori hetkeksi ja sammuta se. 2. Vertaa tuulettimen kiertosuuntaa kiertosuuntanuoleen. Jos kiertosuunta ei ole kiertosuuntanuolen mukainen, vaihda kaksi kolmesta tuulettimen moottorin vaiheesta. 7.5 Käynnistäminen Käyttöönoton toimenpiteet Asentamisen tai muutosten jälkeen koneiden normaaliin käyttöönottoon suositellaan seuraavia toimenpiteitä: Käytä konetta ilman kuormaa. Sulje tehokytkin äläkä sammuta liian aikaisin. Pyri pitämään kiertosuunnan valvonnan tai tarkastusten vaatimat käynnistyskytkennät mahdollisimman vähäisinä kierrosluvun ollessa vielä pieni. Anna koneen käydä loppuun ennen uudelleenkäynnistystä. Tarkasta mekaanisen käynnin aikana, ilmeneekö laakereissa ja laakerikilvissä ääniä tai värähtelyä. Jos käynti on rauhatonta tai ilmenee epätavallisia ääniä, sammuta kone ja selvitä syy alasajon aikana. Jos mekaaninen käynti paranee välittömästi sammuttamisen jälkeen, syyt ovat magneettisia tai sähköisiä, esim. jännite-epäsymmetria, magneettinen epäsymmetria. Jos mekaaninen käynti ei parane sammuttamisen jälkeen, ovat syyt mekaanisia: esim. sähkökoneiden tai työkoneen epätasapaino, koneiston riittämätön kohdistus, koneen käyttö järjestelmäresonanssissa (järjestelmä = kone, pohjakehys, perustus jne). Jos koneen mekaaninen käynti on ongelmatonta, käynnistä mahdolliset jäähdytyslaitteet, kuten ulkoinen tuuletin tms., ja seuraa konetta vielä jonkin aikaa tyhjäkäynnissä. Jos käynti on tasaista, kuormita konetta. Varmista, että käynti on tasaista. Tarkista jännitteen, virran ja tehon arvot ja kirjaa ne pöytäkirjaan. Tarkista mahdollisuuksien mukaan työkoneen vastaavat arvot ja kirjaa myös ne pöytäkirjaan. Valvo laakereiden, käämitysten jne. lämpötiloja vakaan pisteen saavuttamiseen saakka. kirjaa tiedot pöytäkirjaan siinä määrin kuin olemassa olevilla mittauslaitteilla on mahdollista. HUOMIO Koneen vaurioituminen Jos värähtelyarvoja ei noudateta, kone saattaa tuhoutua. Noudata käytössä standardin ISO mukaisia värähtelyarvoja. Käyttöohje, 10/2018, A5E A 81

84 Käyttöönotto 7.5 Käynnistäminen 82 Käyttöohje, 10/2018, A5E A

85 Käyttö Käyttöä koskevat turvallisuusohjeet Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata vastaavia kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Pyörivät osat aiheuttavat vaaran Pyörivät osat voivat aiheuttaa vaaratilanteita. Pyörivien osien kosketussuojaa ei taata, kun suojukset poistetaan. Pyörivien osien koskettamisen seurauksena voi kuolema, vaikeita vammoja ja esinevahinkoja. Varmista, että kaikki suojukset ovat suljettuja käytön aikana. Jos joudut poistamaan suojuksia, sammuta kone ensin. Noudata viittä turvallisuussääntöä. Poista suojukset vasta kun pyörivät osat ovat kokonaan pysähtyneet. Jännitteiset osat aiheuttavat vaaran Jännitteiset osat voivat aiheuttaa vaaratilanteita. Aktiivisten osien kosketussuojaa ei taata, kun suojukset poistetaan. Aktiivisia osia lähestyttäessä vähimmäisilmavälit ja -pintavälit saattavat alittua. Koskettamisen tai lähestymisen seurauksena voi kuolema, vaikeita vammoja ja esinevahinkoja. Varmista, että kaikki suojukset ovat suljettuja käytön aikana. Jos joudut poistamaan suojuksia, sammuta kone ensin. Noudata viittä turvallisuussääntöä. Pidä liitäntäkotelot aina suljettuina käytön aikana. Liitäntäkotelot saavat olla auki vain, kun kone on sammutettuna ja jännitteetön. Häiriöt käytön aikana Seuraavat muutokset verrattuna normaaliin toimintaan ovat merkkejä siitä, että koneen toiminta on häiriintynyt. Suurempi tehontarve, korkeampi lämpötila tai tärinä. Epätavalliset äänet tai hajut. Valvontalaitteiden laukeaminen. Käyttöohje, 10/2018, A5E A 83

86 Käyttö 8.1 Käyttöä koskevat turvallisuusohjeet Tästä voi seurata häiriöitä, jotka saattavat aiheuttaa välittömän tai välillisen kuoleman, vaikeita vammoja tai esinevahinkoja. Ota välittömästi yhteyttä huoltohenkilöstöön. Jos et ole varma tilanteesta, sammuta kone välittömästi laitteistokohtaisia turvaohjeita noudattaen. Lauhdeveden aiheuttamat vauriot Ajoittainen käyttö tai kuorman vaihtelu voi aiheuttaa ilmankosteuden tiivistymistä koneen sisään. Lauhdevettä voi kerääntyä koneeseen. Kosteus voi heikentää käämityksen eristystä tai johtaa esinevahinkoihin, kuten korroosioon. Varmista, että lauhdevesi pääsee virtaamaan vapaasti pois. Palovammavaara kuumien pintojen vuoksi Yksittäiset koneenosat voivat kuumentua käytössä. Kosketuksesta voi aiheutua palovammoja. Älä koske mihinkään koneen osiin koneen käydessä. Anna koneen jäähtyä, ennen kuin aloitat työt koneella. Tarkista osien lämpötila ennen koskettamista. Käytä tarvittaessa asianmukaisia suojavarusteita. VARO Loukkaantumisvaara tuuletinta kosketettaessa Tuuletinkotelolla varustetut koneet (esim. tekstiiliteollisuudessa käytettävät koneet) aiheuttavat loukkaantumisvaaran, sillä tuuletin ei ole kokonaan suojattu kosketukselta. Älä kosketa pyörivää tuuletinta. Älä työnnä käsiä ilman ulostuloaukkoihin. Estä manuaalinen käyttö asianmukaisesti esim. koteloinnilla tai suojaristikolla. Ulkopuolinen jäähdytys (lisävaruste): Jäähdytysmenetelmä IC 416 standardin EN / IEC mukaan VAROITUS Palovammavaara Koneen käyttö ilman ulkoista tuuletinta johtaa ylikuumenemiseen. Seurauksena voi olla kuolema, loukkaantuminen ja esinevahinkoja. Älä koskaan ota konetta käyttöön ilman ulkoista tuuletinta! 84 Käyttöohje, 10/2018, A5E A

87 Käyttö 8.1 Käyttöä koskevat turvallisuusohjeet Käyttö räjähdysherkillä alueilla Turvallinen käyttö Edellisen osan vaaraohjeiden lisäksi tulee noudattaa seuraavaa: Räjähdysvaarallisissa tiloissa olevat sähkölaitteistot tulee koota ja asentaa ja niitä tulee käyttää voimassa olevien säädösten ja määräysten mukaisesti. Edellytyksenä on, että laitteiston käyttäjä varmistaa, että näitä säädöksiä ja määräyksiä noudatetaan kokoonpanon, asennuksen ja käytön aikana ja vastaavat tarkastukset suoritetaan. Suosittelemme, että nämä tarkastukset suoritetaan ja dokumentoidaan toimivaltaisten viranomaisten kanssa sovitulla tavalla. Laitteistokohtaisia syttymisvaaroja Kulloisenkin tilaluokituksen ehtoja ei ole harmonisoitu ja käyttövaarojen, paikallisten käyttöolosuhteiden ja monimuotoisten valvontamenetelmien arviointi ei ole yhdenmukaista. Samoin myös valvovan viranomaisen suosittelemat toimenpiteet voivat olla viranomaisen vastuualueen mukaisesti osin erilaisia. Koneen valmistaja ei näin ollen voi antaa yleisiä suosituksia. Ohje Paikallisten vaaratekijöiden ja mahdollisesti tarpeellisten toimien sitova selvitys on mahdollista vain laitteiston käyttäjälle yhdessä toimivaltaisten viranomaisten kanssa. Laitteistokohtaisten syttymisvaarojen arvioinnin pohjana voidaan käyttää standardin IEC/EN tai -7 vaaraarviointeja. Räjähdysvaara pölykerroksen aiheuttaman koneen ylikuumenemisen vuoksi Yli 5 mm paksu pölykerros voi lämmöneristysvaikutuksensa vuoksi aiheuttaa koneen ylikuumenemisen. Koneen suurimman pintalämpötilan säilyttäminen ei ole mahdollista. Tämä voi aiheuttaa pölyn syttymisen ja räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Poista koneesta pöly säännöllisesti. Vältä yli 5 mm paksuja pölykerroksia. Käynnistä kone vasta, kun pölykerrokset on poistettu. Räjähdysvaara liian suuren laakerien lämpötilan vuoksi Suurimman sallitun pintalämpötilan rajoissa pysymistä ei voida taata liian korkeassa varastointilämpötilassa. Tämä voi aiheuttaa pölyn syttymisen ja räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tarkasta aina varastointilämpötila. Valvo koneen lämpenemistä liitosjohtoihin sijoitettujen virtariippuvaisten ylikuormitussuojalaitteiden lisäksi staattorikäämityksen lämpötila-antureilla. Käyttöohje, 10/2018, A5E A 85

88 Käyttö 8.4 Sähköiset ja mekaaniset häiriöt VAARA Räjähdysvaara poistettaessa eristetyn laakerin siltaus Jos tehtaalla asetettu eristetyn laakerin siltaus poistetaan, se johtaa roottorin ja maadoitetun koneen väliseen potentiaalieroon. Se voi aiheuttaa kipinöitä, jotka varsinkin räjähdysherkässä ympäristössä voivat sytyttää ympäröivän pölyn tai palavat kaasut. Tämä voi aiheuttaa räjähdyksen. Lisäksi on olemassa sähköiskun vaara. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä avaa laakerieristyksen siltausta käytön aikana. 8.2 Rullalaakereiden jälkivoitelu Noudata rullalaakereiden jälkivoitelussa voitelukilven tietoja. 8.3 Uudelleenkäynnistys hätäpysäytyksen jälkeen Tarkasta kone hätäpysäytyksen jälkeen ennen työkoneen käyttöönottoa. Poista kaikki syyt, jotka ovat aiheuttaneet hätäpysäytyksen 8.4 Sähköiset ja mekaaniset häiriöt Ohje Huomioi ennen häiriön poistamista luvun Turvaohjeet (Sivu 11) ohjeet. Ohje Jos konetta käytetään taajuusmuuttajan kanssa ja ilmenee sähköhäiriö, noudata lisäksi taajuusmuuttajan käyttöohjetta. 86 Käyttöohje, 10/2018, A5E A

89 Käyttö 8.4 Sähköiset ja mekaaniset häiriöt Seuraavissa taulukoissa luetellaan yleiset mekaanisten ja sähköisten vaikutusten aiheuttamat häiriöt. Taulukko 8-1 Sähköhäiriöt Sähköisen häiriömerkit Kone ei käynnisty. Kone käynnistyy huonosti. Käynnistettäessä kuuluu jyrisevää ääntä. Käytön aikana kuuluu jyrisevää ääntä. Tyhjäkäynnin aikana esiintyy huomattavaa lämpenemistä. Kuormitettuna esiintyy huomattavaa lämpenemistä. Yksittäisissä käämitysosissa esiintyy huomattavaa lämpenemistä. Häiriöiden mahdolliset syyt Korjaustoimenpiteet 1) X X X X Ylikuormitus. Vähennä kuormitusta. X Syöttökaapelin yksi vaihe on katkennut. Tarkista kytkin ja syöttökaapelit. X X X X X Syöttökaapelin yksi vaihe on katkennut kytkemisen jälkeen. X X Verkkojännite liian alhainen, taajuus liian korkea. X Verkkojännite liian korkea, taajuus liian alhainen. Tarkista kytkin ja syöttökaapelit. Tarkista verkko-olosuhteet. Tarkista verkko-olosuhteet. X X X X X Staattorikäämitys kytketty väärin. Tarkista käämityksen kytkentä. X X X X Staattorikäämityksessä kierrossulku tai vaiheiden välinen oikosulku. X Aksiaalituulettimessa väärä pyörimissuunta. Määritä käämitysresistanssit ja eristysresistanssit, ota yhteyttä valmistajaan korjaushuollon suhteen. Tarkista liitäntä. 1) Korjaa häiriön syyn lisäksi (korjaustoimenpiteiden mukaisesti) myös mahdolliset koneessa ilmenneet vauriot. Taulukko 8-2 Mekaaniset häiriöt Mekaaniset häiriömerkit Hankaavaa melua. Huomattavaa lämpenemistä. Säteittäistä värinää. Aksiaalista värinää. Häiriöiden mahdolliset syyt Korjaustoimenpiteet 1) X Pyörivät osat hankaavat. Määritä syy, kohdista osat uudelleen. X Ilmantulo vähentynyt, mahdollisesti tuulettimen väärä pyörimissuunta. Tarkista ilmatiet, puhdista kone. X Roottorin epätasapaino. Tarkista kiilan (H, F, N) merkintä. X Roottori ei ole pyöreä, akseli vääntynyt. Ota yhteyttä valmistajatehtaaseen. Käyttöohje, 10/2018, A5E A 87

90 Käyttö 8.4 Sähköiset ja mekaaniset häiriöt Mekaaniset häiriömerkit X X Puutteellinen kohdistus. Kohdista koneisto, tarkista kytkin. 2) X Kytketyn koneen epätasapaino. Tasapainota kytketty kone uudelleen. X Iskuja kytketystä koneesta. Tutki kytketty kone. X X Voimansiirto ei ole tasaista. Korjaa voimansiirto. X X Kokonaisjärjestelmän resonanssi moottorista ja perustuksesta. Ota yhteyttä valmistajaan ja vahvista perustusta. X X Muutoksia perustuksessa. Määritä muutosten syy, korjaa tarvittaessa ja kohdista kone uudelleen. 1) Korjaa häiriön syyn lisäksi (korjaustoimenpiteiden mukaisesti) myös mahdolliset koneessa ilmenneet vauriot. 2) Huomioi mahdolliset lämpenemisen aiheuttamat muutokset. 88 Käyttöohje, 10/2018, A5E A

91 Käyttö 8.6 Sammuttaminen 8.5 Rullalaakerin häiriöt Rullalaakerin vauriot voivat olla hankalia havaita. Jos olet epävarma, vaihda rullalaakeri. Käytä muita laakereita vain sovittuasi siitä valmistajan kanssa. Taulukko 8-3 Rullalaakerin häiriöt Laakeri on liian lämmin Laakeri pihisee Laakeri kolisee Häiriöiden mahdolliset syyt Korjaustoimenpiteet X Kytkin painaa Linjaa kone tarkemmin. X Hihnajännite liian suuri Vähennä hihnajännitettä. X Laakeri on likainen Puhdista laakeri tai vaihda se uuteen. Tarkasta tiivisteet. X Korkea ympäristölämpötila Käytä sopivaa korkean lämpötilan rasvaa. X X Riittämätön voitelu Voitele ohjeiden mukaisesti. X X Laakeri asennettu väärin Ota yhteyttä palvelukeskukseen. X X Laakerivälys liian pieni Ota yhteyttä palvelukeskukseen. X Laakerivälys liian suuri Ota yhteyttä palvelukeskukseen. X X Laakeri on ruostunut Vaihda laakeri uuteen. Tarkasta tiivisteet. X Liikaa öljyä laakerissa Poista liika rasva. X Väärää rasvaa laakerissa Käytä oikeanlaista rasvaa. X Naarmuja urassa Vaihda laakeri uuteen. X Seisontajälkiä Vaihda laakeri uuteen. Vältä tärinää seisonta-aikana. 8.6 Sammuttaminen Ota kasteen muodostumista vastaan tarkoitetut laitteet käyttöön koneen sammuttamisen jälkeen. Jos seisontalämmitystä ei ohjata automaattisesti, kytke mahdollinen seisontalämmitys päälle käyttötaukojen ajaksi. Näin vältetään kondenssiveden muodostuminen. Seisontalämmityksen saa käynnistää aikaisintaan kaksi tuntia koneen sammuttamisen jälkeen. Näin vältetään käämityseristyksen vaurioituminen. VAROITUS Räjähdysvaara Jos seisontalämmitys kytketään päälle välittömästi koneen sammuttamisen jälkeen, saattaa koneen lämpötilaluokka tai suurin sallittu pinnan lämpötila ylittyä. Räjähdysvaarallisessa ympäristössä seurauksena voi olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Seisontalämmityksen saa kytkeä päälle vasta koneen sammuttamisen jälkeen. Noudata seisontalämmityksen kilvessä olevia ohjeita. Käyttöohje, 10/2018, A5E A 89

92 Käyttö 8.7 Käyttötauot 8.7 Käyttötauot Toimenpiteet käyttötaukojen yhteydessä Pidemmät seisonta-ajat Ohje Jos käyttötauko on pidempi (yli 1 kuukausi), ota kone käyttöön säännöllisesti noin kuukauden välein tai pyöritä vähintään roottoria. Noudata uudelleenkäyttöönotossa kohdan "Käynnistäminen" ohjeita. Irrota mahdollinen roottorinpidike koneesta ennen roottorin pyörittämistä. HUOMIO Koneen toiminnan rajoitukset Pitkien seisonta-aikojen yhteydessä voi syntyä esinevahinkoja tai kone voi vahingoittua. Jos kone poistetaan käytöstä yli 12 kuukauden ajaksi, ympäristöolosuhteet voivat aiheuttaa koneeseen vaurioita. Huolehdi asianmukaisista ruosteenesto-, suojaus-, pakkaus- ja kuivaustoimista. Seisontalämmityksen käyttö Käynnistä seisontalämmitys koneen käyttötaukojen ajaksi. Käytöstä poisto Katso yksityiskohtaiset tiedot tarvittavista toimenpiteistä luvusta Käyttövalmistelut (Sivu 25). Voitelu ennen uudelleenkäyttöönottoa HUOMIO Laakereiden kuivakäyttö Laakerit voivat vaurioitua, jos niissä ei ole tarpeeksi rasvaa. Voitele laakerit yli vuoden kestäneen käyttötauon jälkeen. Akselia tulee pyörittää, jotta rasva leviää laakereihin. Noudata voitelukilven tietoja. Luku Rullalaakereiden jälkivoitelu (Sivu 86). 90 Käyttöohje, 10/2018, A5E A

93 Käyttö 8.7 Käyttötauot Rullalaakereiden seisontavauriot Pidempien käyttötaukojen aikana rullalaakereiden roottorin sama tai lähes sama lepoasento saattaa aiheuttaa seisontavaurioita, kuten seisontajälkiä ja korroosiota. Käyttötaukojen aikana kone tulee ottaa hetkellisesti käyttöön säännöllisesti kerran kuukaudessa. Käännä roottoria ympäri useita kertoja. Jos kone on irrotettu työkoneesta ja varmistettu roottorinpidikkeellä, poista se ennen roottorin kääntämistä tai koneen käyttöä. Varmista, että roottorin lepoasento on kääntämisen jälkeen eri kuin aikaisemmin. Käytä viitekohtana kiilaa tai kytkimen puolikasta. Ennen käyttöönottoa noudata luvun "Käyttöönotto" ohjeita. Katso myös Käyttöönotto (Sivu 77) Käyttöohje, 10/2018, A5E A 91

94 Käyttö 8.7 Käyttötauot 92 Käyttöohje, 10/2018, A5E A

95 Kunnossapito 9 Suosittamalla huolto-, tarkastus- ja vuosihuoltotyöt huolellisesti ja säännöllisesti voidaan häiriöt havaita ja poistaa hyvissä ajoin. Näin vältytään välillisiltä vahingoilta. Koska käyttöolosuhteet vaihtelevat suuresti, voidaan tässä antaa vain yleisiä määräaikoja, jotka koskevat häiriötöntä käyttöä. Mukauta tästä syystä huoltovälit paikallisia olosuhteita vastaaviksi (likaisuus, käynnistystiheys, kuormitus jne.). 9.1 Kunnossapitoa koskevat turvallisuusohjeet Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata vastaavia kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Ohje Käänny Servicecenter (Sivu 139)-palvelukeskuksen puoleen, jos tarvitset apua tarkastuksessa, huollossa tai kuntoonpanossa. 9.2 Tarkastus ja huolto Tarkastukseen ja huoltoon liittyvät turvaohjeet Noudata kaikissa koneen tarkastus- ja huoltotöissä standardia IEC / EN Räjähdysvaara pölykerroksen aiheuttaman koneen ylikuumenemisen vuoksi Yli 5 mm paksu pölykerros voi lämmöneristysvaikutuksensa vuoksi aiheuttaa koneen ylikuumenemisen. Koneen suurimman pintalämpötilan säilyttäminen ei ole mahdollista. Tämä voi aiheuttaa pölyn syttymisen ja räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Poista koneesta pöly säännöllisesti. Vältä yli 5 mm paksuja pölykerroksia. Käynnistä kone vasta, kun pölykerrokset on poistettu. Käyttöohje, 10/2018, A5E A 93

96 Kunnossapito 9.2 Tarkastus ja huolto Räjähdysvaara liian suuren laakerien lämpötilan vuoksi Suurimman sallitun pintalämpötilan rajoissa pysymistä ei voida taata liian korkeassa varastointilämpötilassa. Tämä voi aiheuttaa pölyn syttymisen ja räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tarkasta aina varastointilämpötila. Valvo koneen lämpenemistä liitosjohtoihin sijoitettujen virtariippuvaisten ylikuormitussuojalaitteiden lisäksi staattorikäämityksen lämpötila-antureilla. Räjähdysvaara staattisen varauksen vuoksi Puhdistuksen aikana voi muoviosiin kehittyä staattinen varaus, ja ne voivat näin sytyttää räjähdysalttiin kaasukehän. Tämä voi aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Varmista, että puhdistuksen aikana ilmassa ei ole räjähdysalttiita kaasuja. Puhdista muoviosat siten, että staattista sähkövarausta ei synny. Älä käytä puhdistuksessa paineilmaa. Jännitteiset osat aiheuttavat vaaran Jännitteiset osat voivat aiheuttaa vaaratilanteita. Aktiivisten osien kosketussuojaa ei taata, kun suojukset poistetaan. Aktiivisia osia lähestyttäessä vähimmäisilmavälit ja -pintavälit saattavat alittua. Koskettamisen tai lähestymisen seurauksena voi kuolema, vaikeita vammoja ja esinevahinkoja. Poista kone käytöstä. Kytke kone pois päältä. Noudata "viittä turvallisuussääntöä" (Sivu 11). Avaa liitäntäkotelot vain koneen ollessa sammutettu ja jännitteetön. Pyörivät osat aiheuttavat vaaran Pyörivät osat voivat aiheuttaa vaaratilanteita. Pyörivien osien kosketussuojaa ei taata, kun suojukset poistetaan. Pyörivien osien koskettamisen seurauksena voi kuolema, vaikeita vammoja ja esinevahinkoja. Poista kone käytöstä ja estä sen uudelleenkäynnistyminen ennen huoltotöitä. Poista suojukset vasta kun pyörivät osat ovat kokonaan pysähtyneet. Palovammavaara kuumien pintojen vuoksi Yksittäiset koneen osat voivat kuumentua käytössä ja jäähtyvät sammuttamisen jälkeen hitaasti. Kuumien pintojen koskettaminen voi johtaa palovammoihin. Anna koneen jäähtyä, ennen kuin aloitat huolto- tai kunnossapitotyöt. Tarkista osien lämpötila ennen koskettamista. Käytä tarvittaessa asianmukaisia suojavarusteita. 94 Käyttöohje, 10/2018, A5E A

97 Kunnossapito 9.2 Tarkastus ja huolto Vauriot, jos konetta ei huolleta Jos konetta ei huolleta, se voi vaurioitua. Tästä voi seurata häiriöitä, jotka saattavat aiheuttaa välittömän tai välillisen kuoleman, vaikeita vammoja tai esinevahinkoja. Huolla kone annetuin huoltovälein. Koneessa olevien vierasesineiden aiheuttamat vauriot Huoltotöissä koneeseen voi jäädä vierasesineitä, kuten likaa, työkaluja tai irtonaisia osia, kuten ruuveja, jne. Seurauksena voi olla oikosulku, madaltunut jäähdytysteho tai voimakkaammat käyttöäänet. Kone voi vaurioitua. Varmista, että koneen sisään tai pinnalle ei jää vierasesineitä. Kiinnitä irralliset osat uudelleen töiden jälkeen. Poista lika huolellisesti Yleiset tarkastukset Ohje Huomioi etenkin tarkastusaikaväleistä poikkeavat rullalaakerien jälkivoiteluajat. Ohje Tarkastuksen aikana ei tavallisesti ole tarpeen purkaa kolmivaihekoneita. Purkaminen on tarpeen ensimmäisen kerran, kun laakerit uusitaan Ensimmäinen tarkastus kokoonpanon tai korjaushuollon jälkeen Suorita seuraavat tarkastukset n. 500 käyttötunnin jälkeen tai viimeistään kuuden kuukauden kuluttua käyttöönotosta: Taulukko 9-1 Tarkastukset kokoonpanon tai korjaushuollon jälkeen Tarkastukset Käydessä Seistessä Sähköarvoja noudatetaan. X Sallitut lämpötilat eivät ylity (Sivu 80) laakereissa. X Koneen käynnin tasaisuus ja käyntiäänet eivät ole muuttuneet. X Perustaan ei ole ilmestynyt halkeamia eikä painaumia. (*) X X (*) Nämä tarkastukset voidaan suorittaa koneen käydessä tai seistessä. Käyttöohje, 10/2018, A5E A 95

98 Kunnossapito 9.2 Tarkastus ja huolto Muut tarkastukset voivat lisäksi olla tarpeen laitteistokohtaisten olosuhteiden vuoksi. HUOMIO Konevauriot Jos havaitset tarkastuksessa liian suuria poikkeamia normaalitilaan nähden, korjaa ne välittömästi. Muutoin kone voi vahingoittua Päätarkastus Varmista, että pystytyksen ehdot täyttyvät. Tarkasta seuraavat seikat n käyttötunnin jälkeen, viimeistään kahden vuoden kuluttua: Tarkastus Käynnin aikana sähköarvoja noudatetaan X sallitut lämpötilat eivät ylity laakereissa X koneen käynnin tasaisuus ja käyntiäänet eivät ole muuttuneet X Kun ei käynnissä Perustaan ei ole ilmestynyt halkeamia eikä painaumia (*) X X koneen kohdistus on sallitun toleranssialueen sisällä X kaikki mekaanisten ja sähköisten liitosten kiinnitysruuvit on kiristetty tiukasti kaikki potentiaaliliitokset, maadoitusliitokset ja suojat ovat oikealla paikalla ja niiden kontaktit ovat asianmukaiset käämitysten eristysresistanssit ovat riittävän suuria X mahdollinen laakerien eristys on suoritettu kuvauksen mukaisesti X johdinten ja eristysosien kunto on määräysten mukainen eivätkä ne ole värjäytyneet kondenssivesi pääsee virtaamaan pois vapaasti. X (*) Tämä tarkastus voidaan suorittaa koneen käydessä tai seistessä. Jos havaitset tarkastuksessa liian suuria poikkeamia, korjaa ne välittömästi. Muutoin kone voi vahingoittua. X X X 96 Käyttöohje, 10/2018, A5E A

99 Kunnossapito 9.2 Tarkastus ja huolto Huoltovälit Noudata seuraavia ohjeita, jotta mahdolliset häiriöt voidaan havaita ja korjata ajoissa ja niistä seuraavat vauriot välttää: Huolla kone säännöllisesti ja asianmukaisesti. Tarkasta kone. Tutki kone. HUOMIO Koneen vioittuminen Koneen häiriöt ja ylikuormitus voivat aiheuttaa esinevahinkoja. Jos häiriöitä ilmenee, tarkasta kone välittömästi. Välitön tarkastus on välttämätön kolmivaihekoneen sähköisen tai mekaanisen ylirasituksen yhteydessä (esim. ylikuormitus tai oikosulku). Koneissa on rasvalla kestovoideltavat rullalaakerit. Jälkivoitelulaite kuuluu vakiovarustukseen. VARO Ihon ja silmien ärtyminen rullalaakerirasvan johdosta Monet rullalaakerirasvat voivat aiheuttaa ihon ja silmien ärtymistä. Noudata kaikkia valmistajan antamia turvaohjeita. Toimenpiteet, aikavälit ja määräajat Toimenpiteet annettujen käyttöaikojen kuluttua: Koska käyttöolosuhteet vaihtelevat paljon, annetaan ainoastaan yleisiä määräaikoja häiriöttömässä käytössä. Mukauta tästä syystä huoltovälit paikallisia olosuhteita vastaaviksi, kuten likaisuus, käynnistystiheys, kuormitus jne. Toimenpiteet Käyttöaika Aikavälit Ensitarkastus 500 käyttötunnin jälkeen Viimeistään puolen vuoden jälkeen Jälkivoitelu Katso voitelukilvestä Puhdistus Paikan likaantumisasteen mukaan Päätarkastus Aina n käyttötunnin välein Vähintään 2 vuoden välein Lauhdeveden poisto Ilmasto-olosuhteiden mukaan Seisontalämmityksen tarkastus ja huolto Seisontalämmitys on huoltovapaa. Jos se on viallinen, ota yhteyttä palvelukeskukseen (Sivu 139). Käyttöohje, 10/2018, A5E A 97

100 Kunnossapito 9.2 Tarkastus ja huolto Rullalaakeroinnin arviointi Rullalaakereiden arvioinnin aikana ei koneita tavallisesti tarvitse purkaa. Purkaminen on tarpeen ensimmäisen kerran, kun laakerit uusitaan. Rullalaakerin kunto voidaan arvioida värähtelyanalyysin avulla. Mittausarvot toimivat viitteenä ja voidaan antaa asiantuntijoiden analysoitaviksi. Ota yhteyttä palvelukeskukseen Jälkivoiteluvälit ja rasvatyypit rullalaakereiden käytössä Annetut voitelutiedot pätevät arvokilven tiedoille ja korkealaatuisille voitelurasvoille tämän käyttöohjeen tietojen mukaan. Nämä rasvat ylittävät standardien DIN ja ISO vaatimukset merkittävästi ja mahdollistavat näin annetut voiteluajat. Ensimmäinen voitelu Voitelukilvessä nimetty voitelurasva valitaan tilauksen mukaan tunnettujen käyttöolosuhteiden mukaan ja sitä käytetään ensimmäiseen voiteluun. Rullalaakerirasvojen valintakriteerit Tavalliseen käyttöön ilman erityisvaatimuksia ovat sallittuja korkealaatuiset ISO L X BDEA3 - voitelurasvat standardin ISO mukaan sekä K3K 20 -voitelurasvat standardin DIN mukaan, saostusaineena litiumsaippua ja ylin käyttölämpötila vähintään +130 C / +266 F. Rullalaakerirasvan teknisten ominaisuuksien tulee soveltua käyttötarkoitukseen. Käytä vain voitelukilvessä mainittuja rasvoja. Jos käyttöolosuhteet poikkeavat mainituista, voidaan muita voitelurasvoja käyttää ainoastaan sopimalla asiasta ennakkoon valmistajan kanssa. Käytettäessä voitelurasvoja, joita ei ole mainittu voitelukilvessä, ei ole varmaa, että ne sopivat yhteen muun järjestelmän kanssa. Jos käytät voitelurasvoja, jotka täyttävät mahdollisesti vain vähimmäisvaatimukset standardin DIN tai ISO mukaan, puolita voiteluajat tai sovita ne tarpeen mukaan. Mikäli et ole varma, ota yhteyttä valmistajaan. Jos sekoitat erilaisia voitelurasvoja, voiteluominaisuudet heikkenevät. Seurauksena voi olla esinevahinkoja. Vain voitelurasvan valmistaja voi antaa takuun tiettyjen rasvojen sekoitettavuudesta. Voitelurasvan tulee täyttää seuraavassa taulukossa luetellut kriteerit ja sopia käyttöolosuhteisiin. Jos voitelukilvessä on nimetty muita erikoisvoitelurasvoja, muut kriteerit pätevät. 98 Käyttöohje, 10/2018, A5E A

101 Kunnossapito 9.2 Tarkastus ja huolto Taulukko 9-2 Rullalaakerirasvojen valintakriteerit Kriteerit Standardi Ominaisuus, arvo Yksikkö Perusöljytyyppi - Mineraaliöljy - Saostusaine - Litium - Konsistenssi NLGI-luokan mukaan DIN "3" pysty- ja vaakasuorille malleille "2" vaihtoehtoisena vaakasuorille malleille matalammilla voiteluajoilla Käyttölämpötila-alue - vähintään -20 C C C Tippumispiste DIN ISO 2176 vähintään +180 C C Perusöljyn viskositeetti DIN n. 100 mm²/s kun 40 C n. 10 mm²/s kun 100 C Lisäaineet - antioksidaatio (AO), Anti-Wear (AW) ei kiinteitä voiteluaineita FE9-testi: A/1500/6000 DIN /-2 F10 50 h kun +130 C Vaihtoehto: Extreme-pressure (EP) vain sopimuksella rasvan ja laakerin valmistajan kanssa F h kun +130 C Ominaisuudet suhteessa veteen DIN tai 1 lämpötilassa +90 C - Korroosiovaikutus kuparilla DIN tai 1 lämpötilassa +120 C Korr. Korroosiosuojaluokka (EMCOR) DIN / ISO mm²/s 0-0 Korr. Kiinteitä vierasaineita > 25 μm DIN <10 mg/kg mg/kg Laakerisopivuus Kierroslukuarvo nxdm - Soveltuvuus asennetuille moottorilaakereille, tiivisteille ja vallitseville kierrosluvuille - H - mm/min Suositellut rullalaakerirasvat Teknisten ominaisuuksien vuoksi standardikäyttöön suositellaan seuraavia korkealaatuisia rullalaakerirasvoja pysty- ja vaakasuorille moottorimalleille: Taulukko 9-3 Rullalaakerirasvat pysty- ja vaakasuorille malleille Valmistaja Rasvalaji Shell Gadus S2 V100 3 ExxonMobil/Esso Unirex N3 BP Energrease LS3 Fuchs Renolit H443 HD88 Lubcon Turmoplex 3 Addinol LM 3 EP FAG Arcanol Multi 3 Käyttöohje, 10/2018, A5E A 99

102 Kunnossapito 9.2 Tarkastus ja huolto Vaakatasoisille moottoreille voit käyttää vaihtoehtoisesti NGL-luokan 2 voitelurasvoja. Tällöin voiteluajat lyhenevät kuitenkin 20 %. Taulukko 9-4 Vaihtoehtoiset NLGI-luokan 2 voitelurasvat vaakatasoisille moottoreille Valmistaja Rasvalaji Shell Gadus S2 V100 2 ExxonMobil/Esso Unirex N2 BP Energrease LS2 Castrol Longtime PD2 Lubcon Turmogrease L 802 EP plus Shell Retinax LX2 FAG Arcanol Multi 2 Voitelutiedot Koneen voitelukilpi sisältää seuraavat tiedot: Jälkivoiteluväliajat käyttötunteina Jälkivoitelun rasvamäärä grammoina Rasvatyyppi Rasvan vaihtoajat Rasvan vaihtoajat tässä käyttöohjeessa ja/tai jälkivoiteluajat kilvissä koskevat seuraavia olosuhteita: Normaali rasitus Käyttö kilven mukaisilla kierrosluvuilla Vähätärinäinen kulku Neutraali ympäristöilma Korkealaatuiset rullalaakerirasvat Jos käyttöolosuhteet ovat epäedulliset, tulee voiteluaikoja lyhentää sopimuksella valmistajan kanssa. 100 Käyttöohje, 10/2018, A5E A

103 Kunnossapito 9.2 Tarkastus ja huolto Rullalaakereiden jälkivoitelu Voitele rullalaakerit käyttötunneista riippumatta vähintään 12 kuukauden välein. Rullalaakereiden jälkivoiteluvälit poikkeavat koneen tarkastusaikaväleistä. Jos jälkivoiteluvälejä ei noudateta, seurauksena voi olla rullalaakereiden vaurioituminen. Noudata jälkivoitelussa voitelukilven tietoja. 1. Puhdista voitelunipat. 2. Käännä akselia voitelun aikana, jotta uusi rasva leviää laakeriin. Muuttajalla käytettävät moottorit: Voitele alhaisella - keskikorkealla kierrosluvulla (n min = 250 min -1, n max = 3600 min -1 ) riittävän tasaisen voitelun varmistamiseksi. VAROITUS Pyörivät osat aiheuttavat loukkaantumisvaaran Akselin on pyörittävä jälkivoitelun yhteydessä. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Huomioi jälkivoitelun aikana kaikki pyörivät osat. 3. Purista sisään voitelukilven ja tämän käyttöohjeen mukainen määrä sopivaa rasvaa annoksittain, enint. 50 g / 30 min. Rullalaakerin lämpötila nousee aluksi huomattavasti ja laskee takaisin tavalliseen arvoon, kun liiallinen rasva on painettu pois laakerista. Käytetty rasvaa kerääntyy laakerin ulkopuolelle vanhan rasvan keräystilaan. Rullalaakereiden voitelu ennen käyttöönottoa Kun käyttöönottoa edeltävä pitkäaikaisvarastointi on tehty asianmukaisesti, laakereissa olevan voitelurasvan kunto ei normaalisti heikkene kahden vuoden kuluessa. Jälkivoitele laakerit käyttöönoton yhteydessä kaksinkertaisella voitelurasvamäärällä. Akselin täytyy tällöin pyöriä, jotta rasva saadaan vaihtumaan laakerissa. Ota huomioon pitkäaikaisvarastointia koskevat tiedot. Yli 4 vuoden varastointi Pidempään varastoitaessa laakerien rasvan käyttöikä lyhenee. Puhdista rullalaakeri ja rasvaa se uudelleen. Vaihtoehtoisesti voit vaihtaa rullalaakerin kokonaan tarvittaessa. Katso myös Jälkivoiteluvälit ja rasvatyypit rullalaakereiden käytössä (Sivu 98) Käyttöohje, 10/2018, A5E A 101

104 Kunnossapito 9.2 Tarkastus ja huolto VAROITUS Räjähdysvaara rullalaakerin ylikuumenemisen vuoksi Jos rullalaakereita ei voidella säännöllisesti, seurauksena voi olla paikallista ylikuumenemista, mikä voi johtaa räjähdykseen räjähdysvaarallisessa ympäristössä. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Voitele rullalaakerit säännöllisesti voitelukilven mukaisesti. Ota laakerilämpötilan valvonta käyttöön, jos sellainen ei vielä ole käytössä Vanhan rasvan tilan tilavuus Taulukko 9-5 Vanhan rasvan tilan tilavuus, cm³ Tyyppi Rakennetyyppi IM B3, IM B5, IM B35 Rakennetyyppi IM V1 1MB5...-4AA MB5...-4AB MB5...-4AC 1MB5...-4AD 1MB5...-4BA MB5...-4BB 1MB5...-4BC 1MB5...-4BD Tiivisterasvan lisäys (vaihtoehto "Korkeampi suojaus") Rasvaesikammion jälkivoitelu Jotta saavutetaan rullalaakerin hyvä tiivistys ja labyrinttiurat saadaan luotettavasti tiivistettyä työntyvällä rasvalla, rasvaesikammio tulee jälkivoidella säännöllisesti. Toimenpiteet ovat samat kuin voitelurasvan kanssa. Tiivistysvaikutus käytön aikana on ihanteellinen niin kauan kuin suhteellisen puhdasta rasvaa työntyy ulos pieniä määriä. Jälkivoiteluvälit Jälkivoitelun aikaväli määräytyy pääosin ympäristön likaisuuden ja koneen käyntiajan mukaan. Tämän vuoksi väliajat voidaan määritellä vain käyttöolosuhteet huomioonottaen. Varmista, että tiivisteen ura on aina täytetty öljyllä. 102 Käyttöohje, 10/2018, A5E A

105 Kunnossapito 9.2 Tarkastus ja huolto Jäähdytysilmavirran pitäminen puhtaana Jotta moottorin jäähdytys on riittävä, jäähdytysilman kulkureiteissä ei saa olla likaa. Puhdista säleiköt, kanavat, rivat, putket jne. pölystä ja liasta Puhdistaminen Voitelukanavien ja vanhan rasvan puhdistaminen Käytetty rasva kerääntyy laakerin ulkopuolelle ulomman laakerin kannen keräystilaan. Poista käytetty rasva laakerin vaihdon yhteydessä. Ohje Voitelukanavassa olevan rasvan vaihtamiseksi laakeriyksikkö on purettava. Jäähdytyskanavien puhdistus Puhdista ympäristön ilmaa kuljettavat jäähdytysilmakanavat säännöllisesti. Puhdistusten tiheyteen vaikuttaa paikallinen likaisuusaste. HUOMIO Koneen vaurioituminen Jos akselin ulostuloon tai koneen aukkoihin suunnataan paineilmaa, seurauksena saattaa olla esinevahinkoja. Vältä akselin tiivisterenkaiden ja koneen rakotiivisteiden suoraa altistusta paineilmalle Lauhdeveden poisto Jos kondenssivesiaukkoja on olemassa, avaa ne säännöllisin väliajoin ilmastollisten edellytysten mukaan. VAROITUS Vaarallinen jännite Esineiden joutuminen kondenssivesiaukkoihin (optio) voi vaurioittaa käämiä. Seurauksena voi olla kuolema, vakavia henkilövahinkoja tai esinevahinkoja. Suojausluokan vaatimusten täyttymiseksi on noudatettava seuraavia ohjeita: Kytke kone jännitteettömäksi ennen kondenssivesiaukkojen avaamista. Sulje kondenssivesiaukot esim. T-tulpilla ennen koneen käyttöönottoa. Käyttöohje, 10/2018, A5E A 103

106 Kunnossapito 9.2 Tarkastus ja huolto HUOMIO Kotelointiluokan laskeminen Jos kondenssivesiaukkoja ei ole suljettu, kone voi vaurioitua. Kotelointiluokan säilyttämiseksi kaikki tyhjennysaukot on suljettava uudelleen kondenssiveden poistamisen jälkeen Lakkavaurioiden korjaaminen Jos lakka on vaurioitunut, korjaa lakkavauriot. Näin taataan korroosiosuoja. Ohje Lakkakertymä Ota yhteys palvelukeskukseen (Sivu 139) ennen lakkavaurioiden korjaamista. Sieltä saat lisätietoja oikeasta lakkakertymästä ja lakkavaurioiden korjaamisesta Lakkaaminen Kun lakkaat lakattuja pintoja uudelleen, noudata seuraavia edellytyksiä: Kokonaislakkakerroksen paksuuden rajoitus räjähdysryhmän mukaan: IIA, IIB: kokonaislakkakerros 2 mm IIC: Kokonaislakkakerros 0,2 mm ryhmän II moottoreissa (kaasu) Käytetyn lakan pintavastuksen rajoitus: Pintaresistanssi 1GΩ ryhmän II ja III moottoreissa (kaasu ja pöly) Varauksen siirtorajoitus 60 nc ryhmän I tai IIA laitteille 25 nc ryhmän IIB laitteille 10 nc ryhmän IIC laitteille 200 nc ryhmän III laitteille (arvot eivät koske voimakkaasti varaavia prosesseja) Ylilyöntijännite 4 kv räjähdysryhmälle III (kaasu ja pöly) VAROITUS Räjähdysvaara epäasianmukaisen lakkauksen seurauksena Jos lakkakerros on paksu, se voi varautua sähköstaattisesti. Lataus saattaa purkautua. Räjähdysvaara on olemassa, jos tilassa on samalla hetkellä myös räjähdysherkkiä seoksia. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. 104 Käyttöohje, 10/2018, A5E A

107 Kunnossapito 9.3 Korjaushuolto Maalijärjestelmän soveltuvuuskoe Ex-alueella käyttöä varten Tilattavissa olevien standardimaalijärjestelmien kohdalla käytettävissä ovat todistukset niiden soveltuvuudesta räjähdysturvallisissa koneissa käyttöä varten. Muiden kuin standardimaalijärjestelmien tai asiakkaan itse asentamien maalijärjestelmien kohdalla tällaisia todistuksia ei ole. Huomaa, että nämä todistukset eivät koske jälkikäteen tehtäviä maalaustöitä Liitäntäkotelon huolto Edellytys Kone on jännitteetön. Liitäntäkotelon tarkastus Tarkasta säännöllisesti, että liitäntäkotelo on tiivis, eristeet eivät ole vaurioituneet ja että liitännät ovat kunnossa. Jos liitäntäkoteloon on päässyt pölyä tai kosteutta, puhdista tai kuivaa se ja erityisesti eristeet. Tarkasta tiivisteet ja tiivistepinnat ja korjaa vuodon syy. Tarkasta liitäntäkotelon eristykset, liitäntäkappaleet ja johdinliitännät. Vaihda vaurioituneet komponentit uusiin. VAROITUS Oikosulun vaara Vaurioituneet komponentit voivat aiheuttaa mm. oikosulkuja. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Vaihda vaurioituneet komponentit. 9.3 Korjaushuolto Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata vastaavia kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Noudata kaikissa koneen tarkastus- ja huoltotöissä standardia IEC / EN Käyttöohje, 10/2018, A5E A 105

108 Kunnossapito 9.3 Korjaushuolto Räjähdysvaara kiellettyjen kunnostustöiden vuoksi Kunnostustyöt ovat sallittuja vain tässä käyttöohjeessa kuvattujen töiden yhteydessä. Muutoin voi räjähdysvaarallisessa ympäristössä seurauksena olla räjähdys. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Tätä laajempia korjauksia varten ota yhteys palvelukeskukseen. VAROITUS Räjähdysvaara kohonneen pintalämpötilan vuoksi Koneen rakenneosat voivat olla kuumempia kuin suojakotelon ulkopinnan suurin sallittu lämpötila. Tämä voi aiheuttaa pölyn syttymisen ja räjähdyksen räjähdysherkässä ympäristössä. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä avaa toimintalämpöistä konetta räjähdysherkässä ympäristössä. Anna koneen jäähtyä ennen avaamista. Räjähdysvaara seisontalämmityksen epäasianmukaisen korjauksen vuoksi Seisontalämmityksen epäasianmukainen korjaushuolto, esim. kiellettyjen tai tarkastamattomien varaosien käyttö, voi räjähdysvaarallisissa tiloissa aiheuttaa räjähdyksen käytön aikana. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Seisontalämmityksen korjaushuollon ja välttämättömän kappaleiden tarkastuksen saavat suorittaa vain palvelukeskuksen (Sivu 139) ammattilaiset, koska nämä toimet vaativat laajaa asiantuntemusta. Käytä vain sallittuja ja tarkastettuja varaosia Perustiedot Kone on koottava mahdollisuuksien mukaan oikaisulaatan päälle. Näin taataan, että jalkapinnat ovat samalla tasolla. Sijoita kaikki arvo- ja lisäkilvet alkuperätilan mukaisesti. Kiinnitä sähköjohdot tarvittaessa. Tarkista kaikkien ruuvien kiristysmomentit, myös irrottamattomista ruuveista. Ohje Merkitse kiinnitysosien sijainti sekä sisäliitosten järjestys ennen purkamista. Tämä helpottaa myöhempää kokoamista. 106 Käyttöohje, 10/2018, A5E A

109 Kunnossapito 9.3 Korjaushuolto precote-pinnoitetut ruuvit Moottori voi olla osin varustettu precote-pinnoitetuilla ruuveilla. Kierrelukituksen ylläpitämiseksi käytä kokoamisen ja kunnostuksen yhteydessä uusia precote-pinnoitettuja ruuveja. Vaihtoehtoisesti voit käyttää tavallisia ruuveja ja kierrelukitetta, kuten Loctiteä Ruuvinvarmistimet Ruuvit tai mutterit, jotka on asennettu yhdessä varmistus-, jousitus- ja/tai voimansiirtoelementtien kanssa (esim. varmistuslevyt, jousirenkaat jne.) tulee uuden kokoonpanon aikana varustaa jälleen vastaavilla toimintakykyisillä elementeillä. Varmistus- ja tiivistyselementit on vaihdettava aina! Tuuletinkoppa Jotta voit irrottaa tai vaihtaa ulkoisen tuulettimen, sinun täytyy irrottaa tuuletinkoppa. Tuuletinkoppa on kiinnitetty koneen koteloon ruuveilla. Purkaminen 1. Varmista tuuletinkoppa ennen työn alkua putoamista vastaan. 2. Irrota kiinnitysruuvit, jotka kiinnittävät tuuletinkopan koteloon. 3. Ota huomioon olemassa olevat kiinnityselementit ja ota ne talteen asennusta varten. Asennus Tuuletinkopan asentaminen tapahtuu päinvastaisessa järjestyksessä. 1. Laita tuuletinkoppa paikalleen ja kiristä kiinnitysmutterit. 2. Varmista, että kiristysruuvit eivät ole vaurioituneet ja on asennettu oikein Ulkoinen tuuletin metallia Metalliset ulkoiset tuulettimet on varustettu kiilaliitoksella ja varmistinrenkaalla aksiaalista liikkumista vastaan. Purkaminen 1. Ulkoinen tuuletin 1 on kiinnitettu varmistinrenkaalla 2 akseliin. Irrota varmistinrengas. Käytä sitä varten mieluiten pihtejä, jotka vastaavat DIN Käytä ulkoisen tuulettimen poistamiseen sopivaa laitetta. Käyttöohje, 10/2018, A5E A 107

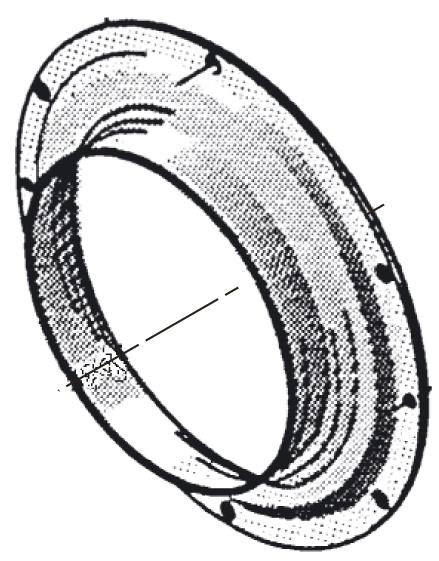

110 Kunnossapito 9.3 Korjaushuolto 3. Vältä vasaranlyöntejä. 4. Varmista kiila putoamista vastaan tai poista se. Kuva 9-1 Tuuletus (periaatteen kuvaus aksiaalituulettimella) Asennus 1. Irrota kiilan varmistus tai laita kiila takaisin uraansa. 2. Tarkasta sen oikea sijainti. 3. Työnnä ulkoinen tuuletin 1 loppuun saakka akselille. Käytä tätä varten sopivaa laitetta. 4. Laita varmistusrengas 2 uraansa ja tarkista sen sijainti. Ilmanohjain Kaksinapaiset koneet on varustettu ilmanohjaimella. Ulkoisen tuulettimen ja ilmanohjaimen välin tulee olla tasaisesti 2 mm. VAROITUS Räjähdysvaara hankaavasta tuulettimen pyörästä johtuen Jos metallisen ulkotuulettimen tyyletinpyörä hankautuu jotakin toista rakenneosaa vasten, voi syntyä kipinöitä, jotka voivat aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Poista mahdollinen lika. Tarkasta tuulettimen pyörän ja vierekkäisten osien, esim. ilmanohjaussuuttimen, etäisyys säännöllisesti ja aina töiden suorittamisen jälkeen. Korvaa tarvittaessa osien linjaus. Tuuletinpyörän ja ilmanohjaimen välisen raon tulee olla kauttaaltaan vähintään 2 mm. Käänny Service Center -keskuksen puoleen, jos tarvitset apua rakenneosien kohdistamisessa Ulkoinen tuuletin muovia Muovisissa ulkoisissa tuulettimissa on kiinteä kuljettaja, joka muistuttaa kiilaa. Varmistinrenkaalla turvataan ulkoinen tuuletin aksiaalista liikkumista vastaan. 108 Käyttöohje, 10/2018, A5E A

111 Kunnossapito 9.3 Korjaushuolto Purkaminen 1. Ulkoinen tuuletin 1 on kiinnitettu varmistinrenkaalla 2 akseliin. Irrota varmistinrengas. Käytä sitä varten mieluiten pihtejä, jotka vastaavat standardia DIN Vedä ulkoinen tuuletin käsin irti. Kuva 9-2 Tuuletus (periaatteen kuvaus radiaalituulettimella) Asennus 1. Työnnä ulkoinen tuuletin 1 loppuun saakka akselinpäähän. 2. Laita varmistusrengas 2 uraansa ja tarkista sen sijainti. Varo, etteivät tuulettimen pikakiinnitysmekanismit vaurioidu! Lämmitä tuuletinta tätä varten navan alueelta noin 50 C:n lämpötilaan. Jos osat ovat vaurioituneet, tilaa niiden tilalle uudet Ulkoisen tuulettimen koppa Ulkoinen tuuletin on asenettu ulkoisen tuulettimen koppaan. Jotta voit irrottaa tai vaihtaa ulkoisen tuulettimen, sinun täytyy irrottaa ulkoisen tuulettimen koppa. Purkaminen VAROITUS Pyörivät tai jännitteiset osat Ulkoisen tuulettimen moottorin sähköosissa on vaarallinen sähköjännite. Niiden koskettamisesta voi seurata kuolema, vakavia vammoja tai esinevahinkoja. 1. Irrota tuulettimen moottori ennen töiden alkamista verkosta. 2. Estä laitteen uudelleenkäynnistyminen. 3. Odota, kunnes tuuletin on pysähtynyt, ennen kuin teet muita töitä. Käyttöohje, 10/2018, A5E A 109

112 Kunnossapito 9.3 Korjaushuolto 1. Varmista ulkoisen tuulettimen koppa ennen työn alkua putoamista vastaan. 2. Jos on asennettu takometri, se on ulkoisen tuulettimen kopan sisällä. Irrota takometrin ulosjohdetut johtimet ennen ulkoisen tuulettimen irrottamista vastaavassa liitäntäkotelossa. 3. Irrota kiinnitysruuvit, jotka kiinnittävät ulkoisen tuulettimen kopan koteloon. 4. Ota huomioon olemassa olevat kiinnityselementit ja ota ne talteen asennusta varten. Asennus Ulkoisen tuulettimen kopan asentaminen tapahtuu päinvastaisessa järjestyksessä. 1. Jos on asennettu takometri: Varo vaurioittamasta takometrit johtimia asennuksen aikana. Johda takometrin johtimet ennen ulkoisen tuulettimen kopan asettamista paikalleen ulos kahden jäähdytysrivan välistä ja kiinnitä ne väliaikaisesti. 2. Laita ulkoisen tuulettimen koppa paikalleen ja kiristä kiinnitysmutterit. 3. Varmista ulkoisen tuulettimen kopan asennuksessa, että kiinnitysosat ovat vaurioitumattomia ja asennettu oikein. 4. Liitä anturin johto Rullalaakerit Koneen roottoriakselin tiivistämiseen käytetään akselin tiivisterenkaita. Käytä annettuja laakereita. Varmista laakeritiivistelevyjen oikea asento. Käytä edellisen sivun kiinnityselementtejä. Kiintolaakereissa voi olla joko varmistusrengas tai laakerikansi. Tiivistä laakerikannen ruuvit tiivistelaattojen tai rasvan avulla. Älä muuta laakerikansien asentoja, DE-puoli ja NDE-puoli, tai sisä- ja ulkopuoli. Suojaa laakerit niiden sisään tunkeutuvalta lialta ja kosteudelta. 110 Käyttöohje, 10/2018, A5E A

113 Kunnossapito 9.3 Korjaushuolto Rullalaakerien poistaminen Valmistelu Irrota rasvajohtimet, lyönti-impulssin mittauskohdat ja mahdolliset asennetut instrumentit DE-puolelta ja NDE-puolelta. Poista DE-puolella kytkin ja/tai tee akselin pää vapaaksi. Toimi NDE-puolella seuraavasti: Irrota ensin tuuletinkoppa ja/tai ulkoisen tuulettimen koppa. Tuuletinkoppa (Sivu 107) Ulkoisen tuulettimen koppa (Sivu 109) Irrota ulkoinen tuuletin. Ulkoinen tuuletin metallia (Sivu 107) Ulkoinen tuuletin muovia (Sivu 108) Ohje Osien sijainnin periaatteen kuvaus löytyy luvusta "Varaosat (Sivu 119)". Menettelytapa 1. Poista laakerikiinnityksen osat. Poista ulompi laakerikansi (tarvittaessa). Irrota V-rengas (Sivu 112). Labyrinttitiivisterenkaan poistaminen (Sivu 112). Varmista, ettei sisempi laakerin kansi enää ole kiinnitetty laakerikoteloon tai laakerikilpeen. Tue roottori laakerikotelon ja/tai laakerikilven poistamista varten. Irrota tarvittaessa laakerikotelo laakerikilvestä. Irrota laakerikilpi. Akselikorkeudesta, rullalaakerityypistä ja -mallista riippuen on kyseessä joko laakeripäämalli tai laakerikotelomalli. Poista varmistusrengas akselilta. 2. Vedä rullalaakeri yhdessä linkousrenkaan kanssa irti. Käyttöohje, 10/2018, A5E A 111

114 Kunnossapito 9.3 Korjaushuolto Irrota V-rengas Mallista riippuen V-rengas on asennettu. V-rengas täytyy vaihtaa, jos rullalaakerista tulee epätavallisen paljon rasvaa tai V-rengas on selvästi vaurioitunut. Kuva 9-3 Irrota V-rengas 1. Merkitse osat asennusta varten. 2. Vedä V-rengas 1 ulomman laakerikannen kanssa tai soveltuvalla työkalulla pois akselista. Suojarenkaan irrotus kotelointiluokassa IP56 Kotelointiluokassa IP56 ulomman laakeritiivisteen V-rengas on varustettu suojarenkaalla 2. Suojarengasta ei saa poistaa laakerikuorta purettaessa. Vedä suojarengas V-renkaan ja ulomman laakerikannen tai laakerikilven kanssa pois akselista. Katso myös V-renkaan asentaminen (Sivu 114) Labyrinttitiivisterenkaan poistaminen Ohje Vaihtoehdossa "korkeampi suojausluokka" kone on varustettu labyrinttitiivisterenkaalla DE- ja NDE-puolella. Ennen rullalaakerin purkamista tulee labyrinttitiivisterengas poistaa. Labyrinttitiivisterengas 3 on kiinnitetty kolmella kierrenastalla, jotka on turvattu poistettavasti liimalla, esim. Loctite Käyttöohje, 10/2018, A5E A

115 Kunnossapito 9.3 Korjaushuolto Kuva 9-4 Labyrinttitiivisteen irrottaminen (periaatteen esittely) 1. Merkitse laakerikuorien osat uudelleenkokoamista varten. 2. Poista suojamaali akselista labyrinttitiivisterenkaan edestä. 3. Kierrä irti kolme radiaalisesti asemoitua kierrenastaa tiivisteen aksiaalista kiinnitystä varten. 4. Kierrä säteiskierteisiin soveltuvat pultit tai ruuvit kiinni irrotusta varten. Huomioi kiertosyvyys, jotta estät akselin jumittamisen ja/tai kierteen vaurioitumisen. 5. Lämmitä labyrinttitiivisterengasta irrotuksen aikana. Katso myös Labyrinttitiivisterenkaan asentaminen (Sivu 116) Rullalaakereiden asentaminen Noudata rullalaakerin asennuksen aikana äärimmäistä huolellisuutta ja puhtautta. Varmista osien oikea järjestys asennuksessa. Kiinnitä kaikki osat annetuilla kiristysmomenteilla (Sivu 141). Ohje Lisätietoja rullalaakerin asentamisesta on luettelossa tai rullalaakerin valmistajan tiedoissa. Menettelytapa 1. Vaihda vaurioituneet osat uusiin. 2. Puhdista osat. Poista rasvan, tiivisteaineen ja nestemäisen ruuvinvarmistimen jäämät. Käyttöohje, 10/2018, A5E A 113

116 Kunnossapito 9.3 Korjaushuolto 3. Valmistele laakerin istukka: Rasvaa sisärengas kevyesti. Rasvaa ulkorenkaan paikka kiinteällä voiteluaineella, kuten Altemp Q NB 50. Työnnä sisempi laakerikansi akseliin. 4. Lämmitä rullalaakeri. 5. Laita lämmitetty rullalaakeri akselin sisärenkaalle. Vältä lyöntejä, jotta laakeri ei vaurioidu. 6. Varmista, että rullalaakeri on akselin olalla tai toisella laakerilla. 7. Täytä laakeri voitelukilven mukaisella voitelurasvalla. 8. Lämmitä linkousrengas ja työnnä se akselille. 9. Kiinnitä laakeri mallin mukaan varmistinrenkaalla tai akselimutterilla. 10.Tue roottori laakerikotelon ja/tai laakerikilven asentamista varten. 11.Käytä kokoonpanoon soveltuvaa tiivisteainetta. 12.Asenna laakerikilpi ja/tai laakerikotelo yhdessä laakerikilven kanssa. 13.Asenna ulompi laakerikansi (tarvittaessa). 14.Asenna tiivistyselementit. Noudata laakerikuorten asennuksessa määrättyjä ruuvien kiristysmomentteja (Sivu 141). Älä vahingoita staattorikotelosta ulos työntyviä käämityksiä laakerikilpeä asennettaessa V-renkaan asentaminen Edellytys Rullalaakeri on jo asennettu. 114 Käyttöohje, 10/2018, A5E A

117 Kunnossapito 9.3 Korjaushuolto V-renkaan asentaminen 1. Rasvaa aksiaalinen tiivistyspinta. Akseli-istukkaa ei rasvata. 1 V-rengas 2 Asennusapulevy 3 Suojarengas Kuva 9-5 V-renkaan asentaminen 2. Työnnä V-rengas 1 asennusapulevyllä 2 akseliin. V-renkaan oikea sijainti akselissa on saavutettu, kun otsapinta ja V-renkaan ulkoreuna koskettavat toisiaan. Suojarenkaan asentaminen kotelointiluokassa IP56 Kotelointiluokassa IP56 ulomman laakeritiivisteen V-rengas on varustettu laakerikannen peltisellä suojarenkaalla Työnnä suojarengas akseliin. 2. Tarkasta, onko renkaassa vielä tarpeeksi esijännitystä. Vaihda suojarengas tarvittaessa. 3. Aseta suojarengas niin, että yksi pitkittäisistä raoista kohtaa vastaavan vedenpoistoraon laakeri kannen reunassa alla ja/tai laakerikilvessä V-renkaan asennus (vaihtoehto "Korkeampi suojaus") Labyrinttitiivisteen rasvaesikammio ja V-rengas yhdessä takaavat yhdenmukaisuuden suojausluokan IP65 kanssa. Käyttöohje, 10/2018, A5E A 115

118 Kunnossapito 9.3 Korjaushuolto Asenna V-rengas samalla tavoin kuin labyrinttirengas. 1. Rasvaa aksiaalinen tiivistyspinta. Akseli-istukkaa ei rasvata. 2. Työnnä v-rengas 2 akselille. V-renkaan oikea aksiaalisijainti rasvaesikammiollisissa malleissa on saavutettu, kun V- rengas on n. 0,2 mm akselinolan reunan takana. Tämä sijainti syntyy labyrinttitiivisterenkaan asennuksessa. 1 Huoparengas 3 Labyrinttitiivisterengas 2 V-rengas 4 Rasvaesikammio Kuva 9-6 Rullalaakeri ja rasvaesikammio (periaatteen esitys) Katso myös V-renkaan asentaminen (Sivu 114) Labyrinttitiivisterenkaan asentaminen Labyrinttitiivisteregas asennetaan viimeisenä osana rullalaakerin asennuksessa. Se takaa suojaluokan IP65 ja estää lian ja vieraiden esineiden pääsyn rullalaakeriin. 1. Käsittele kolme kierrenastaa liukenevalla liimalla, esim. Loctite 243, ja kierrä ne osittain labyrinttitiivisterenkaaseen. 2. Maalaa akseli labyrinttitiivisterenkaan alueelta korrosiosuojamaalilla. 116 Käyttöohje, 10/2018, A5E A

119 Kunnossapito 9.3 Korjaushuolto 3. Lämmitä labyrinttitiivisterengas. Työnnä labyrinttitiivisterengas noin 3 mm päähän laakerin kannesta ennen kuin maali ja/tai kierrenastojen liima kuivuu. 3mm Kuva 9-7 Labyrinttitiivisterenkaan kierrenastojen sijainti ulommalla laakerin kannella 4. Kiinnitä labyrinttitiivisterengas kiertämällä kierrenastat. Varmista pienellä aksiaalisella liikkeellä, että kierrenastojen kärjet tarttuvat akselin uraan. Oikea sijainti akselissa on saavutettu, kun säteittäin ruuvatut kierrenastat tarttuvat akselin napaan Kytkennät Vaihda mahdolliset ruostuneet ruuvit. Älä vahingoita jännitteisten osien eristyksiä. Merkitse mahdollisesti irrotettavien arvo- ja lisäkilpien sijainnit muistiin. Varo vaurioittamasta keskityspyöriä Suojakatto, pulssianturin asennus suojakaton alle Ohjaa kiinnitysruuvit suojakaton ulkopinnan reikien läpi ja kiristä vääntömomenttiin 3 Nm ± 10 % Jarruasennus (valinnainen) Taulukko 9-6 Jarrujen määrittäminen rakennekokoihin Rakennekoko Jarrutyyppi Jarrujen kokomääritys 400 NFA 250/ / NFA 400/ /630 Käyttöohje, 10/2018, A5E A 117

120 Kunnossapito 9.3 Korjaushuolto Liitinalustan ja maadoituksen kiristysmomentit Liitinalustan ja maadoituksen sähköliitäntöjen kiristysmomentit löytyvät taulukosta (Sivu 141) kohdasta A Koneen tiivistäminen Noudata asennuksen aikana äärimmäistä huolellisuutta ja puhtautta. Puhdista kaikki paljaat saumat esim. koteloiden, laakerikilpien, laakerikuorien jne. välissä ja poista vanha tiivisteaine. Sivele ne kovettumattomalla, pysyvästi elastisella tiivistysaineella, esim. Hylomar M:llä. Noudata valmistajan käyttö- ja turvallisuusohjeita. Tarkista kaikkien tiiviste-elementtien elastisuus ja ikääntyminen esim. liitäntäkoteloissa. Vaihda tiiviste-elementit uusiin, jos ne eivät ole riittävän tehokkaita. Tiivisteiden vaihtaminen 1. Vaihda tiivisteet alkuperäisiin varaosiin tai tarkastettuihin tiiviste-elementteihin. 2. Liimaa tiivisteet kokonaan moottoriin tai tuloilmakoteloon. Tiivisteiden iskukohdissa ei saa olla rakoja tai aukkoja. 3. Pinnat, joiden kontaktipinnat on tiivistetty nestemäisellä tiivisteaineella, voidaan tiivistää uudelleen alkuperäisellä tiivisteaineella Hylomar M. 4. Pinnat, joiden kosketuspinnat on tiivistetty toispuolisesti liimatuilla tiivisteillä, voidaan tiivistää uudelleen alkuperäisillä tiivisteillä käyttämällä alkuperäistä liimaa (Loctite). Kannen asentaminen Kun irrotat kannen, joka on tiivistetty nestemäisellä tiivisteellä, toimi seuraavasti säilyttääksesi koneen IP-kotelointiluokka seuraavaan sulkemiseen saakka: 1. Käytä vain luvallisia nestemäisiä tiivisteitä. 2. Puhdista tiivistyspinnat nestemäisen tiivisteen teknisen tietosivun mukaisesti. Ennen uutta asennusta tulee tiivistyspintojen olla puhtaita ja kuivia. 3. Levitä nestemäistä tiivistettä jatkuvana n. 3 mm paksuna matona. 4. Asenna osat liuottimen haihtumisen jälkeen asennusajan rajoitusta noudattaen. 5. Kiristä kannen kiinnitysruuvit nestemäisen tiivisteen jähmetyttyä uudelleen. Jos sinulla on kysymyksiä, ota yhteyttä palvelukeskukseen. 118 Käyttöohje, 10/2018, A5E A

121 Varaosat Tilaustiedot Ilmoita varaosatilauksessa varaosien tarkan kuvauksen lisäksi koneen tyyppi ja sarjanumero. Varmista, että varaosan nimitys vastaa varaosaluetteloissa olevaa nimitystä, ja anna lisäksi varaosan osanumero. Esimerkki Laakerikilpi, DE-puoli (osa 5.00) Konetyyppi Sarjanumero Koneen tyyppi ja sarjanumero löytyvät arvokilvestä. Lisäksi sarjanumero on painettu DEpuolen akselinpään otsapintaan. Ohje Tämän luvun graafiset esitykset ovat perusmallien periaatekuvauksia. Niiden tehtävänä on kuvata varaosia. Toimitettu malli voi erota yksityiskohdissaan näistä kuvista. VAROITUS Räjähdysvaara epäsopivien varaosien vuoksi Jos käytetään muita kuin alkuperäisiä varaosia, räjähdyssuojausrakennetta ei voida taata. Käyttö räjähdysalttiissa ympäristössä voi aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä räjähdyssuojatuissa koneissa vain alkuperäisiä varaosia. Tämä koskee myös esim. tiivisteitä, liittimiä sekä kaapeli- ja johdinläpivientejä. Ota kysymyksissä yhteyttä palvelukeskukseen (Sivu 139). Oikean kokoisia standardiosia, kuten ruuveja, voidaan hankkia normaalista tarvikekaupasta. Data Matrix Code Eurooppalaisvalmisteisissa koneissa on Data Matrix Code -tarra. Data Matrix Coden perusteella saadaan selville seuraavat tiedot: Konetyyppi Sarjanumero Asiakasmateriaalinumero, jos tilattu optiona Y84 Data Matrix Coden ja "SIMOTICS Digital Data" -sovelluksen avulla saat käyttöösi moottorin tekniset tiedot, varaosat ja käyttöohjeet. Käyttöohje, 10/2018, A5E A 119

122 Varaosat 10.4 Osaryhmät 10.2 Osien tilaus Ilmoita vara- ja korjausosatilauksen yhteydessä osien tarkan kuvauksen lisäksi aina myös konetyyppi ja koneen sarjanumero. Varmista, että osan nimitys vastaa osaluetteloissa olevaa nimitystä, ja anna lisäksi vastaava osanumero. Vara- ja korjausosia tilattaessa tarvitaan seuraavat tiedot: Nimitys ja osanumero Konetyyppi ja koneen sarjanumero Koneen tyyppi ja sarjanumero löytyvät arvokilvestä. Rullalaakerit Rullalaakerien vaihdossa tarvitaan laakeritunnuksen lisäksi myös laakerimallin jälkiasetustunnus. Molemmat tunnukset löytyvät voitelukilvestä ja koneen asiakirjoista tai ne voidaan tarkastaa koneeseen asennetusta laakerista. Korvaa rullalaakeri vain identtisellä rullalaakerilla Varaosien tilaaminen Internetistä "Spares on Web" -palvelussa voit selvittää itse helposti ja nopeasti moottorin vakiovaraosien tilausnumerot. Spares on Web ( Osaryhmät On olemassa seuraavia osaryhmiä: Varaosat Varaosat ovat koneen osia, joita voidaan tilata tuotantoaikana ja tuotannon päätyttyä vielä korkeintaan 5 vuotta. Anna ainoastaan valtuutettujen huolto- tai kuntoonpanokumppaneiden vaihtaa osat. Korjausosat Korjausosat ovat osia, joita toimitetaan ainoastaan koneen aktiivisen tuotannon aikana (ilmoitukseen tuotteen valmistamisen lopettamisesta saakka). Korjausosat ovat osia, joita käytetään ajankohtaisten tuotteiden korjaamiseen tai muuttamiseen. Anna ainoastaan valtuutettujen huolto- tai kuntoonpanokumppaneiden vaihtaa osat. Standardiosat Standardiosat ovat koneen osia, joita on saatavana vapaasta kaupasta mittojen, materiaalin ja pinnan koostumuksen mukaisesti. Yksityiskohtainen luettelo on luvussa. 120 Käyttöohje, 10/2018, A5E A

123 Varaosat 10.4 Osaryhmät Muut osat Muut osat ovat pienosia, joita tarvitaan räjähdyspiirustuksen täydentämiseksi. Näitä osia ei kuitenkaan toimiteta yksitellen vara- tai korjausosina. Niiden toimittaminen rakenneryhminä (esim. koko liitäntäkotelo) on mahdollista pyynnöstä. Seuraavat toimitusvelvollisuudet koskevat varakoneita ja korjausosia koneen toimittamisen jälkeen. Siemens toimittaa korkeintaan 3 vuoden ajan alkuperäisen koneen toimittamisesta laskien vastaavan asennusmittojen ja toiminnan kannalta varakoneen, sarjakytkennän muutokset mahdollisia. Varakoneen toimittamisesta kyseisten 3 vuoden sisällä ei ole seurauksena takuuajan uudelleen alkaminen. Konesarjan aktiivisen tuotannon päätyttyä toimitettujen varakoneiden arvokilpeen merkitään lisäksi, että ne ovat varamoottoreita. Näille varamoottoreille tarjotaan varaosia ainoastaan tilauksesta, korjaus tai vaihto eivät ole mahdollisia. Kun nämä 3 vuotta ovat kuluneet loppuun (alkuperäisen koneen toimituksesta), näille koneille on olemassa enää korjausmahdollisuus (sen mukaan, miten vaadittavia varaosia on saatavana). Varaosia on saatavana korkeintaan 5 vuoden ajan alkuperäisen moottorin toimituksesta lähtien, Siemens tarjoaa lisäksi vielä 5 vuoden ajan tietoa varaosista ja toimittaa tarvittaessa vaadittavat asiakirjat. Käyttöohje, 10/2018, A5E A 121

124 Varaosat 10.5 Koneen osat 10.5 Koneen osat Staattori ja roottori Kuva 10-1 Staattori ja roottori Taulukko 10-1Staattorin ja roottorin varaosat Osa Kuvaus Osa Kuvaus 7.07 Sisätuuletin Nostosilmukat 8.10 Akseli Kansi ja tiiviste 8.20 Roottorilevypaketti ja käämitys Liitäntäkotelo Staattorikotelo, levypaketti ja käämitys 122 Käyttöohje, 10/2018, A5E A

125 Varaosat 10.5 Koneen osat Tuuletus Malli kaksinapaisissa koneissa Malli neli- ja useampinapaisissa koneissa Taulukko 10-2Tuuletuksen varaosat Osa Kuvaus Osa Kuvaus 4.80 Voitelunippa Tuuletinkotelo 4.83 Kumiholkki Ilmanohjain 4.84 Voitelu-jatkoputki Suojaverkko Ulkopuolinen tuuletin kiertosuuntariippuvainen Suojakatto, vaihtoehtoinen mallissa IM V Ulkopuolinen tuuletin kiertosuuntariippumaton Kiinnityselementit Varmistinrengas Käyttöohje, 10/2018, A5E A 123

126 Varaosat 10.5 Koneen osat Lisätuuletin Kuva 10-2 Tuuletinkoppa ja lisätuuletin Taulukko 10-3Lisätuuletin Osa Kuvaus Lisätuuletin, täydellinen 1 1 Lisätuulettimen voi tilata vain yhtenä osana. 124 Käyttöohje, 10/2018, A5E A

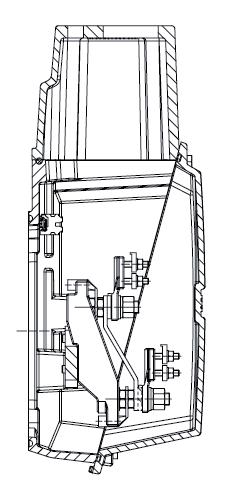

127 Varaosat 10.5 Koneen osat Liitäntäkotelo TB3R61 Kuva 10-3 Liitäntäkotelo TB3R61 Taulukko 10-4Liitäntäkotelo TB3R61 Osa Kuvaus Osa Kuvaus Liitäntäkotelo, täydellinen, ja poraamaton kaapeliläpivientilevy Haaraliitin, täydellinen Kaapeliläpivientilevy ja tiiviste, poraamaton Kytkentäliuska, suora, 2 porausta Liitineristimet Kytkentäliuska, porrastettu, 2 porausta 1 Liitäntäkotelon voi tilata vain yhtenä osana. Käyttöohje, 10/2018, A5E A 125

128 Varaosat 10.5 Koneen osat Liitäntäkotelo 1XB1631 Kuva 10-4 Liitäntäkotelo 1XB1631 Osa Kuvaus Osa Kuvaus Liitäntäkotelo, täydellinen, ja poraamaton kaapeliläpivientilevy Haaraliitin, täydellinen Kaapeliläpivientilevy ja tiiviste, poraamaton Kytkentäliuska, suora, 2 porausta Liitineristimet Kytkentäliuska, porrastettu, 2 porausta 1 Liitäntäkotelon voi tilata vain yhtenä osana. 126 Käyttöohje, 10/2018, A5E A

129 Varaosat 10.5 Koneen osat Liitäntäkotelo 1XB7750 Kuva 10-5 Liitäntäkotelo 1XB7750 ja vakiokaapeliläpivienti Taulukko 10-5Liitäntäkotelo 1XB7750 Osa Kuvaus Osa Kuvaus Liitäntäkotelo, täydellinen, ja poraamaton kaapeliläpivientilevy Päävirran liitäntäkisko Kaapeliläpivientilevy ja tiiviste, poraamaton Tähtipisteliitäntä Haaraliitin, täydellinen 1 Liitäntäkotelon voi tilata vain yhtenä osana. Käyttöohje, 10/2018, A5E A 127

130 Varaosat 10.5 Koneen osat Rullalaakeri, DE-puoli, laakerikotelolla Kuva 10-6 Rullalaakeri, DE-puoli, laakerikotelolla Taulukko 10-6Varaosat rullalaakereille, DE-puoli laakerikotelolla Osa Kuvaus Osa Kuvaus 3.10 V-rengas 3.60 Sisempi laakerin kansi 3.13 Suojarengas 3.80 Voitelunippa 3.16 Labyrinttitiiviste (vaihtoehtoinen) 3.81 Mutteri 3.20 Ulompi laakerin kansi 3.82 Voiteluputki 3.30 Varmistinrengas 5.00 Laakerikilpi malli IM B Rasvan linkousrengas 5.10 Laippalaakerikilpi 3.40 Urarullalaakeri (ohjauslaakeri) 5.67 Sulkutulppa 3.50 Laakerikotelo 128 Käyttöohje, 10/2018, A5E A

131 Varaosat 10.5 Koneen osat Rullalaakeri, NDE-puoli, laakerikotelolla Kuva 10-7 Rullalaakeri, NDE-puoli, laakerikotelolla Taulukko 10-7Varaosat rullalaakereille, NDE-puoli laakerikotelolla Osa Kuvaus Osa Kuvaus 4.10 V-rengas 4.50 Laakerikotelo 4.20 Ulompi laakerin kansi 4.60 Sisempi laakerin kansi 4.30 Varmistinrengas 4.81 Mutteri 4.35 Rasvan linkousrengas 4.82 Voiteluputki 4.40 Urakuulalaakeri 6.00 Laakerikilpi 4.45 Jousi 6.67 Sulkutappi Käyttöohje, 10/2018, A5E A 129

132 Varaosat 10.5 Koneen osat Rullalaakeri, DE-puoli, ilman laakerikoteloa Kuva 10-8 Rullalaakeri, DE-puoli, ilman laakerikoteloa Taulukko 10-8Varaosat rullalaakereille, DE-puoli ilman laakerikoteloa Osa Kuvaus Osa Kuvaus 3.10 V-rengas 3.50 Laakerikotelo 3.13 Suojarengas 3.60 Sisempi laakerin kansi 3.16 Labyrinttitiiviste (vaihtoehtoinen) 3.80 Voitelunippa 3.20 Ulompi laakerin kansi 3.81 Mutteri 3.30 Varmistinrengas 3.82 Voiteluputki 3.35 Rasvan linkousrengas 5.00 Laakerikilpi 3.40 Urarullalaakeri (ohjauslaakeri) 5.67 Sulkutappi 130 Käyttöohje, 10/2018, A5E A

133 Varaosat 10.5 Koneen osat Rullalaakeri, NDE-puoli, ilman laakerikoteloa Kuva 10-9 Rullalaakeri, NDE-puoli, ilman laakerikoteloa Taulukko 10-9Varaosat rullalaakereille, NDE-puoli ilman laakerikoteloa Osa Kuvaus Osa Kuvaus 4.10 V-rengas 4.60 Sisempi laakerin kansi 4.20 Ulompi laakerin kansi 4.81 Mutteri 4.30 Varmistinrengas 4.82 Voiteluputki 4.35 Rasvan linkousrengas 6.00 Laakerikilpi 4.40 Urakuulalaakeri 6.67 Sulkutappi 4.45 Jousi Käyttöohje, 10/2018, A5E A 131

134 Varaosat 10.5 Koneen osat Rullalaakeri, DE-puoli - laakerikilpi, jossa integroitu laakerikansi Kuva Rullalaakeri, DE-puoli - laakerikilpi, jossa integroitu laakerikansi Taulukko Varaosat rullalaakereille, DE-puoli Osa Kuvaus Osa Kuvaus 3.10 V-rengas 3.60 Sisempi laakerin kansi 3.13 Suojarengas 3.80 Voitelunippa 3.16 Labyrinttitiiviste (vaihtoehtoinen) 3.81 Mutteri 3.30 Varmistinrengas 3.82 Voiteluputki 3.35 Rasvan linkousrengas 5.00 Laakerikilpi 3.40 Urarullalaakeri (ohjauslaakeri) 5.67 Sulkutappi 3.50 Laakerikotelo 132 Käyttöohje, 10/2018, A5E A

135 Varaosat 10.5 Koneen osat Rullalaakeri, NDE-puoli - laakerikilpi, jossa integroitu laakerikansi Kuva Rullalaakeri, NDE-puoli - laakerikilpi, jossa integroitu laakerikansi Taulukko Varaosat rullalaakereille, NDE-puoli Osa Kuvaus Osa Kuvaus 4.10 V-rengas 4.60 Sisempi laakerin kansi 4.30 Varmistinrengas 4.81 Mutteri 4.35 Rasvan linkousrengas 4.82 Voiteluputki 4.40 Urakuulalaakeri 6.00 Laakerikilpi 4.45 Jousi 6.67 Sulkutappi Käyttöohje, 10/2018, A5E A 133

136 Varaosat 10.6 Standardiosat 10.6 Standardiosat Taulukko Osta standardiosat vapaasta kaupasta mittojen, materiaalin ja pinnan koostumuksen mukaisesti. Nro Standardi Kuva Nro Standardi Kuva 6.02 DIN EN ISO DIN EN ISO DIN EN ISO DIN EN ISO 4762 EN ISO Käyttöohje, 10/2018, A5E A

137 Hävittäminen 11 Ympäristön suojelu ja luonnonvarojen säästäminen ovat meille yrityksenä tärkeitä asioita. Maailmanlaajuinen ympäristöasioiden hoito standardin ISO mukaan huolehtii lakien noudattamisesta ja asettaa sille korkeat standardit. Ympäristöä säästävä valmistus, tekninen turvallisuus ja terveyden suojaaminen ovat tavoitteita jo tuotekehittelyssä. Seuraavassa luvussa on suosituksia koneen ja sen komponenttien ympäristöä säästävästä hävittämisestä. Noudata hävittämisessä paikallisia määräyksiä. Maakohtaiset lakimääräykset Kone sisältää materiaaleja, jotka voidaan kerätä talteen tai kierrättää. Materiaalien asianmukainen erottelu helpottaa tärkeiden materiaalien uusiokäyttöä. Noudata koneen tai sen käyttöiän yksittäisissä vaiheissa syntyvien jätteiden hävittämisessä asiaankuuluvia maakohtaisia lakimääräyksiä. Lisätietoa hävittämisestä saat paikallisilta viranomaisilta RoHS - tiettyjen vaarallisten aineiden käytön rajoitus RoHS:n ("Restriction of certain Hazardous Substances" ) mukaan korvaamme tekniikan tason mukaisesti ympäristölle vaaralliset aineet vaarattomilla. Etusijalla on käyttöturvallisuus Asetuksen REACH artiklan 33 mukaiset tiedot Tuote sisältää yhden tai useampia valmisteita, joissa on seuraavan aine-ehdotuslistan ainetta yli 0,1 painoprosenttia: CAS Nro , lyijy Käsillä olevien tietojen perusteella oletetaan, että kyseinen aine ei aiheuta vaaraa asianmukaisesti käytettynä hävittäminen mukaan luettuna. Käyttöohje, 10/2018, A5E A 135

138 Hävittäminen 11.5 Komponenttien hävittäminen 11.3 Purkamisen valmistelu Koneen purkamisen saa suorittaa tai sitä saa valvoa vain pätevä henkilöstö, jolla on tarvittava asiantuntemus. 1. Ota yhteyttä paikalliseen hävittämiseen erikoistuneeseen yritykseen. Ota selvää, miten kone tulee purkaa ja komponentit valmistella. 2. Noudata viittä turvallisuussääntöä (Sivu 11). 3. Irrota kaikki sähköliitännät ja poista kaikki johdot. 4. Poista nesteet, kuten öljy ja jäähdytysnesteet. Kerää nesteet erikseen ja hävitä ne asianmukaisesti. 5. Irrota koneen kiinnitykset. 6. Kuljeta kone soveltuvaan purkupaikkaan. Katso myös Korjaushuolto (Sivu 105) 11.4 Koneen purkaminen Pura kone yleisen konetyypin mukaisen menettelytavan mukaan. VAROITUS Koneen osat voivat pudota Koneessa on painavia osia. Nämä osat voivat pudota konetta purettaessa. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Varmista koneen osat putoamista vastaan, ennen kuin irrotat ne Komponenttien hävittäminen Rakenneosat Koneet koostuvat suurimmaksi osaksi teräksestä ja erilaisista kupari- ja alumiiniosuuksista. Metallimateriaalit ovat yleisesti ottaen kierrätettäviä. Jaa osat hyötykäyttöä varten seuraaviin luokkiin: Teräs ja rauta Alumiini Kirjometalli, esim. käämitykset Käämityksen eristys lajitellaan kuparikierrätykseen. Eristemateriaalit 136 Käyttöohje, 10/2018, A5E A

139 Hävittäminen 11.5 Komponenttien hävittäminen Kaapelit ja johdot Elektroniikkaromu Apuaineet ja kemikaalit Erottele apuaineet ja kemikaalit hävittämistä varten esim. seuraavasti: Öljy Rasva Puhdistus- ja liuotinaineet Lakkajäämät Korroosiosuoja-aineet Jäähdytyslisäaineet, kuten estoaineet, jäänestoaineet ja torjunta-aineet Hävitä erotellut komponentit paikallisten määräysten mukaan tai anna hävittäminen alan yrityksen tehtäväksi. Tämä koskee myös liinoja ja puhdistusvälineitä, joilla konetta on puhdistettu ja käsitelty. Pakkausmateriaali Ota tarvittaessa yhteyttä jätehuoltoyritykseen. Merikuljetukseen tarkoitetut puupakkaukset ovat kyllästettyä puuta. Noudata paikallisia määräyksiä. Tiivispakkauksen kalvo on alumiinifoliolaminaattia. Sitä voidaan hyödyntää energiantuotannossa. Likaiset kalvot on hävitettävä jätteenpolttolaitoksessa. Käyttöohje, 10/2018, A5E A 137

140 Hävittäminen 11.5 Komponenttien hävittäminen 138 Käyttöohje, 10/2018, A5E A

141 Huolto & tuki A Tekniset kysymykset ja lisätiedot Jos sinulla on teknisiä kysymyksiä tai tarvitset lisätietoja, ota yhteyttä Tekninen tuki ( Ota esille seuraavat konetta koskevat tiedot: Tyyppi Sarjanumero Nämä tiedot on merkitty arvokilpeen. Yhteyshenkilö Jos tarvitset apua paikan päällä tai haluat tilata varaosia, ota yhteyttä paikalliseen yhteyshenkilöön. Hän puolestaan ottaa yhteyttä paikalliseen huoltokeskukseen. Oman yhteyshenkilösi löydät yhteyshenkilötietokannasta: ( Siemens-tuki matkalle Siemens Industry Online Support -sovelluksella voit missä ja milloin tahansa käyttää yli :a Siemens Industry -tuotteen asiakirjaa. Sovelluksesta on apua esimerkiksi seuraavilla käyttöalueilla: Ongelmanratkaisu projektien toteutuksessa Vianmääritys häiriöiden yhteydessä Laitteiston laajentaminen ja suunnitelman muokkaaminen Lisäksi saat pääsyn tekniselle keskustelupalstalle ja muihin asiantuntijoidemme tarjoamiin resursseihin: Usein kysyttyä Käyttöesimerkkejä Käsikirjat Sertifikaatit Tuoteilmoitukset ja paljon muuta Sovellus on käytettävissä Apple ios-, Android- ja Windows Phone -puhelimissa. Käyttöohje, 10/2018, A5E A 139

142 Huolto & tuki 140 Käyttöohje, 10/2018, A5E A

143 Tekniset tiedot B B.1 Ruuviliitosten kiristysmomentit Ruuvinvarmistimet Varusta ruuvit tai mutterit, jotka on asennettu yhdessä varmistus-, jousitus- ja/tai voimansiirtoelementtien kanssa, kokoamisen aikana jälleen vastaavilla toimintakykyisillä elementeillä. Uusi kiinteät varmistuselementit. Varmista sulalla muovilla varmistetut kierteet yhteen ruuvattaessa asianmukaisesti, käytä esim. Loctite 243. Asenna kiinnitysruuvit, joiden kiinnityspituus on alle 25 mm, kokoamisen yhteydessä aina soveltuvilla varmistuselementeillä tai irrotettavilla varmistusvälineillä, esim. Loctite 243. Kiinnityspituus on ruuvin pään ja ruuvauskohdan välinen ero. Kiristysmomentit Ruuviliitoksia, joissa on metallinen pohjapinta, esim. laakerikilvet, laakerikuorien osat, staattorikoteloon ruuvatut liitäntäkotelon osat, koskevat kierteen koon mukaan seuraavat kiristysmomentit: Taulukko B-1 Ruuviliitosten kiristysmomentit (toleranssi ± 10 %) Kohta M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 A 1,2 2, Nm B 1,3 2,6 4, Nm C Nm Käyttötilanteet Yllämainitut kiristysmomentit koskevat seuraavia käyttötilanteita: Kohta A Sähköisille liitoksille, joiden sallittu kiristysmomentti on yleensä pulttimateriaalin ja/tai eristeiden kuormituksen rajoittama (paitsi virtakisko kohdassa B) Kohta B Ruuveille osissa, joiden lujuus on pieni (esim. alumiini) tai standardin ISO mukaisen lujuusluokituksen 8.8 ruuveille. Kohta C ISO standardin mukaisen lujuusluokan 8.8, A4-70 tai A4-80 ruuveille, kuitenkin vain suuremman lujuuden osien liitoksiin, esim. harmaa valurauta, teräs tai valuteräs. Ohje Poikkeavat kiristysmomentit Näistä poikkeavat sähköisten liitosten tai sellaisten osien ruuviliitokset, joissa on litteätiivisteitä tai eristysosia, kiristysmomentit on ilmoitettu vastaavissa kohdissa ja piirustuksissa. Käyttöohje, 10/2018, A5E A 141

144 Tekniset tiedot B.1 Ruuviliitosten kiristysmomentit Jos muita kiristysmomentteja ei ole annettu, noudata seuraavan taulukon arvoja. Taulukko B-2 Liitäntäkotelon, laakerikilpien ja maadoitusjohtimen ruuviliitosten ruuvien kiristysmomentit Kierteen M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm min. 0,8 2 3, maks. 1, Käyttöohje, 10/2018, A5E A

145 Laatuasiakirjat C Laatuasiakirjat ovat täällä ( Käyttöohje, 10/2018, A5E A 143
