1 Käyttöohje Pienjännitemoottorit SIMOTICS DP Nosturimoottorit 1PC134 / 1PC136 Painos 09/2017

2

3 Johdanto 1 Turvaohjeet 2 Pienjännitemoottorit SIMOTICS DP Käyttöohje Kuvaus 3 Käyttövalmistelut 4 Asennus 5 Sähköliitäntä 6 Käyttöönotto 7 Käyttö 8 Kunnossapito 9 Varaosat 10 Hävittäminen 11 Huolto ja tuki Laatuasiakirjat A B 09/2017 A5E A

4 Oikeudelliset ohjeet Varoitusohjeiden konsepti Tämä opas sisältää ohjeita, jotka on otettava huomioon yleisen turvallisuuden vuoksi ja aineellisten vahinkojen välttämiseksi. Oman turvallisuutesi vuoksi annetut ohjeet on merkitty varoituskolmiolla. Ainoastaan aineellisten vahinkojen välttämiseksi annetuissa ohjeissa ei ole varoituskolmiota. Varoitukset esitetään alenevassa järjestyksessä siten, että suurimmat vaarat ilmoitetaan ensimmäisinä: VAARA tarkoittaa, että seurauksena on kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VAROITUS tarkoittaa, että seurauksena voi olla kuolema tai vakavat vammat, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. VARO tarkoittaa, että seurauksena voi olla lieviä vammoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. HUOMIO tarkoittaa, että seurauksena voi olla aineellisia vahinkoja, jos ohjeessa mainittuja varotoimenpiteitä ei noudateta. Jos on olemassa useammanlaisia vaaratilanteita, käytetään tällöin aina korkeinta mahdollista varoitusta. Kun varoitetaan henkilövahingoista varoituskolmion kanssa, voi samaan varoitukseen sisältyä myös huomautus aineellisista vahingoista. Pätevät henkilöt Tähän dokumentaatioon kuuluvaa tuotetta/järjestelmää saa käsitellä vain kyseiseen tehtävään pätevyyden omaava ammattitaitoinen henkilöstö ottaen huomioon kyseiseen tehtävään kuuluvan dokumentaation, ennen kaikkea siihen sisältyvät turvaohjeet ja varoitukset. Ammattitaitoinen henkilöstö pystyy ammattikoulutuksensa ja kokemuksensa perusteella havaitsemaan näiden tuotteiden/järjestelmien käsittelyyn liittyvät riskit ja välttämään mahdolliset vaarat. Siemens-tuotteiden tarkoituksenmukainen käyttö Huomaa seuraava: VAROITUS Siemens-tuotteita saa käyttää vain luettelossa ja tuotteen teknisissä dokumenteissä määriteltyihin käyttötarkoituksiin. Mikäli käytetään muiden valmistajan tuotteita ja komponentteja, tulee niiden olla Siemens suosittelemia ja/tai hyväksymiä. Tuotteiden oikea ja turvallinen käyttö edellyttää asianmukaista kuljetusta, varastointia, pystytystä, asennusta, asetuksia, käyttöönottoa, käyttöä ja huoltoa. sallitun ympäristön olosuhteita koskevien ehtojen tulee täyttyä. Tuotteen dokumentaation ohjeita tulee noudattaa. Tavaramerkit Kaikki tekijänoikeussymbolilla merkityt tuotteet ovat Siemens AG:n rekisteröimiä tavaramerkkejä. Muut tämän katalogin tuotteet voivat olla tavaramerkkejä, joiden käyttäminen kolmannen osapuolen tarkoituksiin voi loukata tavaramerkin omistajan oikeuksia. Vastuuvapaus Olemme tarkistaneet, että tämän painotuotteen sisältö vastaa ohjeessa kuvailtuja laitteistoja ja ohjelmistoja. Poikkeuksia ei kuitenkaan voida täysin poissulkea, joten emme takaa täydellistä yhdenmukaisuutta. Tässä painotuotteessa olevat tiedot tarkistetaan säännöllisesti. Tarpeelliset korjaukset tehdään uudempaan painokseen. Siemens AG Division Process Industries and Drives Postfach NÜRNBERG SAKSA Asiakirjan tilausnumero: A5E A P 10/2017 Oikeus muutoksiin pidätetään Copyright Siemens AG Kaikki oikeudet pidätetään

5 Sisällysluettelo 1 Johdanto Tietoja tästä ohjeesta Henkilökohtaisten asiakirjojen kokoaminen Turvaohjeet Tietoja laitteistosta vastaavalle henkilölle Viisi turvallisuussääntöä Pätevät henkilöt Turvallinen käyttö Kipinäpurkauksille herkät rakenneryhmät Voimakkaasti varaavat prosessit Sähkömagneettinen yhteensopivuus Häiriöjännitteet muuntajan käytön yhteydessä Sähkömagneettiset kentät sähköisen energiatekniikan laitteistoja käytettäessä Erikoismallit ja variantit Kuvaus Käyttöalue Käyttö, UL-sertifioidut koneet muuttajassa CE-merkintä IE2-merkintä Arvokilvet Rakenne Konemalli Määräykset Jäähdytys, tuuletus Tuulettimella varustetut koneet Koneet ilman tuuletinta Laakerointi Tasapainotus Rakennetyypit/asennustapa Suojaustyyppi Ympäristön olosuhteet Valinnaiset lisälaitteet ja -osat Käyttövalmistelut Suunnittelun turvallisuusnäkökohdat Käyttötavan noudattaminen Toimitus...27 Käyttöohje, 09/2017, A5E A 5

6 Sisällysluettelo 4.4 Kuljetus ja varastointi Arvokilven rakennetyypit Varastointi Käyttö muuttajalla Taajuusmuuttajan parametrointi Muuttajan syöttöjännite Laakerivirtojen pienetäminen käytössä muuttajan kanssa (pienjännite) Eristetyt laakerit taajuusmuuttajan käytön yhteydessä Asennus Asennuksen valmistelu Asennusta koskevat edellytykset Eristysresistanssi Eristysresistanssi ja polarisaatioindeksi Eristysresistanssin ja polarisaatioindeksin tarkastus Pystytys Koneen asennus Asennusta koskevat turvallisuusohjeet Jäähdytyksen varmistaminen Jalan asennus Tasapainotus Voimansiirtoelementtien asennus ja irrotus Melupäästöt Kohdistus ja kiinnitys Kohdistuksen ja kiinnityksen toimenpiteet Tukipintojen tasaisuus jalallisilla moottoreilla Sähköliitäntä Koneen liittäminen Liitinmerkinnät Kiertosuunta Liitäntä kaapelikengän kanssa / ilman kaapelikenkää Ulosjohdettujen johtimien liitäntä ruuvaukset Levymutterin asennusasento ruuviliitoksissa Liitäntäkotelo Mallit Vapaasti ulos johdetut liitäntäjohdot Lämpötila-anturin/seisontalämmityksen liitäntä Kiristysmomentit Sähköliitännät - liitinalustan liitännät kaapeliruuviliitokset Liitäntäkotelo, laakerikilvet, maadoitusjohdin, peltinen tuuletinkoppa Maadoitusjohtimen liittäminen Maadoituksen liittämistapa Maadoitusjohtimen vähimmäispoikkipinta Maadoitusjohtimen ruuvin koko Johdinliitäntä Johdinliitäntätyyppi Käyttöohje, 09/2017, A5E A

7 Sisällysluettelo 6.5 Muuttajan liittäminen Tarkistustoimenpiteet Käyttöönotto Laakerin lämpötilan valvonnan asetusarvot Toimenpiteet ennen käyttöönottoa Käynnistäminen Käyttö Turvaohjeet Tuuletusta koskeva turvaohje Käytön tauot Häiriöt Sammuttaminen Kunnossapito Tarkastukseen ja huoltoon liittyvät turvaohjeet Valmistelu ja ohjeet Pohjois-Amerikan markkinat (valinnainen) Lakkavaurioiden korjaaminen Lakkaaminen Tarkastus Valinnaiset lisälaitteet Ensimmäinen tarkastus kokoonpanon tai korjaushuollon jälkeen Päätarkastus Huolto Huoltovälit Jälkivoitelu Puhdistaminen Lauhdeveden poisto Korjaushuolto Laakerointi Purkaminen Tuuletin Laakerikuoret Kytkennät Asennus Laakerikuorten asennus Laakereiden asennus Tuulettimen asennus Muita asennusohjeita Ruuvinvarmistimet Sähköliitännät - liitinalustan liitännät Kaapeliruuviliitokset Liitäntäkotelo, laakerikilvet, maadoitusjohdin, peltinen tuuletinkoppa...86 Käyttöohje, 09/2017, A5E A 7

8 Sisällysluettelo 10 Varaosat Osien tilaus Varaosien tilaaminen Internetistä Osaryhmien määritelmät Koneen osat Standardiosat Räjähdyspiirustukset BG harmaavalu BG harmaavalu Hävittäminen...93 A B 11.1 Johdanto RoHS - tiettyjen vaarallisten aineiden käytön rajoitus Purkamisen valmistelu Maakohtaiset lakimääräykset Koneen purkaminen Komponenttien hävittäminen...94 Huolto ja tuki...97 Laatuasiakirjat...99 B.1 SIOS-sovelluksen laatuasiakirjat SIMOTICS...99 Hakemisto Käyttöohje, 09/2017, A5E A

9 Johdanto Tietoja tästä ohjeesta Tämä käyttöohje sisältää koneen kuvauksen sekä ohjeet koneen käsittelyyn toimituksesta hävittämiseen. Säilytä tämä käyttöohje mahdollista myöhempää tarvetta varten. Lue käyttöohje ennen koneen käsittelyä ja noudata ohjeita. Näin varmistat koneen turvallisen ja häiriöttömän toiminnan ja pitkän käyttöiän. Jos sinulla on tähän asiakirjaan liittyviä parannusehdotuksia, ota yhteys huoltokeskukseen (Sivu 97). Tekstien merkintätavat Varoitusohjeiden konsepti selitetään sisäkanne kääntöpuolella. Noudata aina tämän ohjeen turvaohjeita. Turvallisuussyistä ehdottomasti noudatettavien varoitusohjeiden lisäksi käyttöohjeessa on seuraavanlaisia ohjeita: 1. Toimintaohjeet esitetään numeroituna luettelona. Noudata toimintaohjeiden järjestystä. Luetteloissa käytetään luettelomerkkiä. Toisen tason luetteloissa käytetään ajatusviivaa. Ohje Ohje sisältää tärkeää tietoa tuotteesta, sen käsittelystä tai dokumentaation osasta. Ohje antaa apua tai vinkkejä. 1.2 Henkilökohtaisten asiakirjojen kokoaminen Industry Online Support -tuen verkkosivuilla voit koota henkilökohtaiset asiakirjasi yhteen toiminnon Dokumentaatio ( avulla "Dokumentaatio"-toiminnolla voit koota oman "dokumentaation" tuotetuen käsikirjoista. Voit täydentää dokumentaatiota myös muulla tuotetuen sisällöllä, kuten usein kysytyillä kysymyksillä tai ominaisarvoilla. "Dokumentaatio"-toiminnon avulla voit määrittää oman dokumentaatiosi rakenteen ja hallita sitä. Näin ollen voit poistaa tai siirtää yksittäisiä kappaleita tai aiheita. Lisäksi voit lisätä omaa sisältöä muistiinpanotoiminnon avulla. Valmiin "dokumentaation" voi viedä esim. PDFtiedostona. "Dokumentaatio"-toiminnolla voit koota tehokkaasti oman laitteistodokumentaation. Yhdellä kielellä kootun dokumentaation voi jakaa automaattisesti toisella käytettävissä olevalla kielellä. Käyttöohje, 09/2017, A5E A 9

10 Johdanto 1.2 Henkilökohtaisten asiakirjojen kokoaminen Kaikki toiminnot ovat käytettävissä vain rekisteröityneille käyttäjille. 10 Käyttöohje, 09/2017, A5E A

11 Turvaohjeet Tietoja laitteistosta vastaavalle henkilölle Tämä sähköinen kone on suunniteltu ja rakennettu teollisuuden käyttöön direktiivin 2014/35/ EU (pienjännitedirektiivi) mukaisesti. Kun sähkökonetta käytetään Euroopan yhteisön ulkopuolella, tulee noudattaa maakohtaisia määräyksiä. Noudata paikallisia ja alalle tyypillisiä turva- ja asennusmääräyksiä. Laitteistosta vastaavien tulee taata seuraava: Vain pätevät henkilöt suorittavat suunnittelu- ja projektityöt sekä kaikki koneella ja sen parissa suoritettavat työt. Käyttöohjeen on oltava kaikkien töiden aikana jatkuvasti käytettävissä. Teknisiä tietoja ja tietoja vaatimukset täyttävistä kokoonpano-, liitäntä-, ympäristö- ja käyttöedellytyksistä tulee noudattaa johdonmukaisesti. Erityisiä kokoamis- ja turvallisuusmääräyksiä sekä määräyksiä henkilösuojalaitteiden käytöstä tulee noudattaa. Ohje Käytä suunnittelu-, kokoonpano-, käyttöönotto- ja huoltotehtävissä paikallisen Service Center -keskuksen tukea ja palveluita. Löydät turvallisuusohjeita tämän asiakirjan yksittäisistä luvuista. Noudata turvallisuusohjeita ehdottomasti oman turvallisuutesi tähden sekä muiden henkilöiden suojelemiseksi ja esinevaurioiden välttämiseksi. Noudata seuraavia turvallisuusohjeita kaiken koneella ja koneessa tehtävien töiden aikana. Räjähdyssuojadirektiivi Tämä kone on suunniteltu ja rakennettu direktiivin 2014/34/EU (räjähdyssuojausdirektiivi) mukaisesti, ja se on tarkoitettu teollisuuskäyttöön räjähdysvaarallisissa tiloissa. Käyttöönotto Euroopan yhteisön alueella on kiellettyä direktiivin 2006/42/EY (konedirektiivi) mukaisesti, kunnes on todettu, että laitteisto, johon kone asennetaan, on tämän direktiivin Käyttöohje, 09/2017, A5E A 11

12 Turvaohjeet 2.3 Pätevät henkilöt vaatimusten mukainen. Kun konetta käytetään Euroopan yhteisön ulkopuolella, tulee noudattaa maakohtaisia määräyksiä. VAROITUS Räjähdysvaara käyttöönoton yhteydessä ennen vaatimustenmukaisuuden varmistamista Jos kone otetaan käyttöön ennen laitteiston vaatimustenmukaisuuden varmistamista, laitteiston räjähdyssuojaus ei ole taattuna. Tämä voi aiheuttaa räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Ota kone käyttöön vasta, kun on varmistettu, että laitteisto vastaa räjähdyssuojausdirektiivin vaatimuksia. 2.2 Viisi turvallisuussääntöä Oman turvallisuutesi vuoksi ja materiaalivahinkojen välttämiseksi noudata turvaohjeita ja seuraavia viittä standardin EN "Työt jännitteettömässä tilassa" mukaista turvallisuussääntöä kaikkien töiden yhteydessä. Noudata näitä viittä turvallisuussääntöä tässä järjestyksessä ennen kuin aloitat mitään töitä. Viisi turvallisuussääntöä 1. Vapauta. Vapauta myös apuvirtapiirit, esim. seisontalämmitys. 2. Varmista, että päällekytkeminen ei ole mahdollista. 3. Varmista, että jännitettä ei ole. 4. Maadoita ja oikosulje. 5. Eristä lähekkäin olevat jännitteelliset osat. Kun työt on lopetettu, kumoa nämä toimet päinvastaisessa järjestyksessä. 2.3 Pätevät henkilöt Konetta saavat käsitellä vain pätevät henkilöt. Näiden dokumenttien perusteella päteviksi henkilöiksi katsotaan ihmiset, jotka täyttävät seuraavat edellytykset: Koulutuksensa ja kokemuksensa perusteella he pystyvät tunnistamaan riskit ja välttämään vaaratilanteet toiminta-alueellaan. He ovat saaneet vastaavalta henkilöltä tehtäväkseen suorittaa töitä koneella. 12 Käyttöohje, 09/2017, A5E A

13 Turvaohjeet 2.4 Turvallinen käyttö 2.4 Turvallinen käyttö Työpaikkaturvallisuus riippuu kaikkien konetta asentavien, käyttävien ja huoltavien henkilöiden tarkkaavaisuudesta, tarkkuudesta ja järjestä. Tässä mainittujen turvatoimien noudattamisen lisäksi tulee koneen läheisyydessä yleisesti olla varovainen. Ota turvallisuus jatkuvasti huomioon. Noudata myös seuraavia ohjeita onnettomuuksien välttämiseksi: Käyttömaan yleiset turvallisuusmääräykset Käyttäjää ja käyttöaluetta koskevat erityiset määräykset Käyttäjän kanssa tehdyt erityiset sopimukset Koneen kanssa toimitetut erilliset turvallisuusohjeet Koneen ja sen pakkauksen turvallisuussymbolit ja ohjeet VAROITUS Jännitteiset osat Sähkökoneissa on jännitteisiä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Noudata konetta käsiteltäessä aina "Viittä turvallisuussääntöä" (Sivu 12). Poista suojukset vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti ja asianmukaisesti käyttöohjeen luvun Huolto" (Sivu 73) ohjeiden mukaisesti. VAROITUS Pyörivät osat Sähkökoneissa on vaarallisia, pyöriviä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti ja asianmukaisesti. Kiinnitä vapaat akselin päät ja muut pyörivät osat, kuten kytkin ja hihnapyörä, kosketusten estämiseksi. Käyttöohje, 09/2017, A5E A 13

14 Turvaohjeet 2.4 Turvallinen käyttö VAROITUS Kuumat pinnat Sähkökoneissa on kuumia pintoja. Kuumien pintojen koskettamisesta voi olla seurauksena vakavia palovammoja. Anna koneen jäähtyä ennen kuin aloitat työt koneella. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta asianmukaisesti. VARO Terveyden vaarantavat aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat vaarantaa terveytesi. Mahdollisia seurauksia ovat: myrkytys, ihovauriot, hengityselinten syöpyminen ja muut terveydelliset ongelmat. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. VARO Helposti syttyvät ja paloherkät aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat olla helposti syttyviä tai paloherkkiä. Seurauksia voivat olla palovammat ja aineelliset vahingot. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. VAROITUS Melupäästöt Koneen melupäästöt voivat käytössä olla työpaikoille luvattoman tasoisia. Seurauksena voi olla kuulovaurioita. Varmista koneen turvallinen käyttö laitteistossa melua vähentävillä toimilla, esim. peitteillä, äänieristyksellä tai kuulosuojaustoimenpiteillä. 14 Käyttöohje, 09/2017, A5E A

15 Turvaohjeet 2.5 Kipinäpurkauksille herkät rakenneryhmät 2.5 Kipinäpurkauksille herkät rakenneryhmät Kipinäpurkauksen aiheuttamat esinevahingot Elektronisissa rakenneryhmissä on kipinäpurkaukselle herkkiä rakenneosia. Nämä rakenneosat saattavat vaurioitua tai rikkoutua, jos niitä käsitellään epäasianmukaisesti. Noudata seuraavassa annettuja ohjeita esinevahinkojen välttämiseksi. Koske elektronisiin rakenneryhmiin vain, jos joudut tekemään ehdottoman välttämättömiä töitä näiden rakenneryhmien parissa. Jos elektronisiin rakenneryhmiin täytyy koskea, kehosta on purettava sähköstaattinen varaus ja se on maadoitettava välittömästi tätä ennen. Älä päästä elektronisia rakenneryhmiä kosketuksiin sähköä eristävien materiaalien kanssa: Muovikelmut Muoviosat Eristävät pöytäalustat Keinokuituvaatteet Rakenneryhmät saa laskea vain sähköä johtavalle alustalle. Elektronisia rakenneryhmiä ja rakenneosia saa pakata, varastoida ja kuljettaa vain sähköä johtavissa pakkauksissa, kuten: Metalloidut muovista tai metallista valmistetut säiliöt Sähköä johtava vaahtomuovi Talousalumiinifolio Kipinäpurkaukselle herkkiä rakenneosia koskevat välttämättömät ESD-suojaustoimet on havainnollistettu vielä kerran seuraavin kuvin: a = Johtava lattia b = ESD-pöytä c = ESD-kengät d = ESD-takki e = ESD-käsivarsinauha f = Kaappien maadoitusliitäntä Käyttöohje, 09/2017, A5E A 15

16 Turvaohjeet 2.7 Sähkömagneettinen yhteensopivuus 2.6 Voimakkaasti varaavat prosessit Voimakkaasti varaavat prosessit, jotka ovat voimakkaampia kuin manuaalisesti aikaan saatava kitka, kuten: Korkeajännite-elektrodien ja ionisaattoreiden käyttö Pinnoilla nopeasti liikkuvat osat, kuten sumumainen lataus (elektroni- tai ionituuli) sähköstaattisissa päällystysprosesseissa Pneumaattisesti siirtyvä pöly ja irtotavara Virtaavat tai hydraulisesti siirtyvät nesteet ja pisarat Konekäyttöiset hihnat, harjat ja kalvot jne. Voimakkaasti varaavien prosessein aiheuttama räjähdysvaara Voimakkaasti varaavat prosessit voivat aiheuttaa siirtojohtimen koronapurkauksen / koronapurkauksen ja räjähdyksen. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Vältä tällaisia prosesseja kaasu- ja pölyräjähdysvaarallisilla alueilla muilla kuin metallisilla ulkona olevilla rakenneosilla, kuten maalipinnoilla. Nykyiset normit eivät kata näitä purkautumismuotoja. Muille kuin metallisille ulkona oleville rakenneosille, kuten maalipinnoille, tehdään tehtaalla sähköstaattinen soveltuvuustesti. Moottorissa on toimitettaessa alkuperäinen maalipinta. Käytä maalaamiseen hyväksyttyä alkuperäistä maalia. Voit käyttää myös muita kuin Siemensin tarkastamia sähköstaattisesti sopivia maaleja. Koko järjestelmälle suoritettava sähköstaattinen testi on käyttäjän vastuulla. 2.7 Sähkömagneettinen yhteensopivuus Kone on valmistettu standardin IEC/EN mukaisesti, ja se täyttää määräysten mukaisessa käytössä sähkömagneettista yhteensopivuutta koskevan direktiivin 2014/30/EU vaatimukset. 16 Käyttöohje, 09/2017, A5E A

17 Turvaohjeet 2.10 Erikoismallit ja variantit 2.8 Häiriöjännitteet muuntajan käytön yhteydessä VAROITUS Häiriöjännitteet muuntajan käytön yhteydessä Muuntajan käytössä syntyy muuntajasta riippuen (valmistaja, tyyppi, häiriönpoistotoimenpiteet) erivahvuisia häiriösäteilyjä. Koneissa, joissa on integroidut anturit, esim. termistorit, voi muuntaja aiheuttaa anturijohdoissa häiriöjännitteitä. Tästä voi seurata häiriöitä, jotka saattavat aiheuttaa välittömän tai välillisen kuoleman, vaikeita vammoja tai esinevahinkoja. Noudata muuttajan valmistajan ESD-ohjeita. Näin vältetään standardin IEC/EN mukaisten raja-arvojen ylittyminen koneesta ja taajuusmuuttajasta muodostuvassa käyttöjärjestelmässä. Noudata asianmukaisia EMC-toimenpiteitä. 2.9 Sähkömagneettiset kentät sähköisen energiatekniikan laitteistoja käytettäessä Sähköisen energiatekniikan laitteistojen aiheuttamat häiriöt elektronisissa laitteissa Sähköisen energiatekniikan laitteistot tuottavat sähkökenttiä käytön aikana. Koneen välittömässä läheisyydessä oleskellessa saattaa lääkinnällisissä istutteissa, esim. sydämentahdistimissa, ilmetä hengenvaarallisia virhetoimintoja. Magneettisten tai elektronisten tietovälineiden tiedot saattavat kadota. Sydämentahdistinta käyttävien henkilöiden oleskelu koneen lähellä on kiellettyä. Varmista laitteiston läheisyydessä toimivien henkilöiden suoja soveltuvin toimenpitein, kuten esim. erilaisin merkinnöin, estein, ohjein ja varoituksin. Tässä tulee noudattaa kansallisia suoja- ja turvamääräyksiä. Älä kuljeta mukanasi magneettisia tai elektronisia tietovälineitä Erikoismallit ja variantit Ohje Varmista koneen malli aina ennen koneen käsittelyä. Poikkeamien ja epäselvyyksien ilmetessä pyydä neuvoa valmistajalta tyyppimerkinnän ja valmistusnumeron (katso arvokilpeä) perusteella tai ota yhteyttäsiemens Service Center (Sivu 97) -keskukseen. Käyttöohje, 09/2017, A5E A 17

18 Turvaohjeet 2.10 Erikoismallit ja variantit 18 Käyttöohje, 09/2017, A5E A

19 Kuvaus Käyttöalue Tämän valmistussarjan kiertovirtakoneita käytetään nosturimoottoreina. Nämä koneet on tarkoitettu erityisesti seuraavissa nosturimalleissa käytettäviksi: STS (Ship to shore) -nosturi. ARTG (automaterd Rail Mounted Gantry) -nosturi. ARMG (automated Rubber Tired Gantry) -nosturi. Straddle Carrier -nosturi Siirrettävä STS-nosturi Nämä koneet on suunniteltu käytettäväksi taajuusmuuttajien kanssa. Koneille on tunnusomaista suuri tehotiheys, huomattava kestävyys, pitkä elinikä ja erinomainen luotettavuus. Koneiden määräystenmukainen käyttö Koneet on tarkoitettu teollisuuslaitteistoihin. Ne vastaavat sarjan EN / IEC (VDE 0530) harmonisoituja standardeja. Käyttö räjähdysalttiilla alueilla on kielletty, mikäli verkko- tai vaihtosuuntaajakäyttöä ei ole erityisesti sallittu arvokilvessä. Jos koneelle asetetaan erikoistapauksessa (esimerkiksi käytettäessä konetta muualla kuin teollisuuslaitteistossa) muita/korkeampia vaatimuksia (esim. lasten kosketukset), laitteiston haltijan on taattava nämä edellytykset asennuksen yhteydessä. Ohje Konedirektiivi Pienjännitekoneet ovat koneisiin konedirektiivin mukaisesti asennettavia komponentteja. Käyttöönotto on kielletty, kunnes on varmistettu, että lopputuote vastaa direktiivin säännöksiä. Noudata standardia EN Käyttö, UL-sertifioidut koneet muuttajassa Ohje Koneen käyttö muuttajassa Toteuta kaikissa koneissa koko koneesta ja muuttajasta koostuva järjestelmä UL-File E227215:n mukaisesti, jos koneita käytetään ainoastaan muuttajassa ja ne toimitetaan ULsertifioituina. Lopulliseen sovellukseen muuttamisesta vastaa operaattori. Käyttöohje, 09/2017, A5E A 19

20 Kuvaus 3.2 Arvokilvet CE-merkintä Ohje CE-merkittömien koneiden käyttö Koneet, joissa ei ole -merkintää, on tarkoitettu käyttöön Euroopan talousalueen ulkopuolella. CE-merkittömiä koneita ei saa käyttää Euroopan talousalueella! IE2-merkintä Ohje IE2-merkintä ASETUKSEN 640/2009 (EY) mukaan tämän merkinnän saavat alkaen pienjännitemoottorit, joiden teho on 0,75 kw 375 kw ja hyötysuhdetaso IE2. Sitova vain Euroopan talousalueella. Asianmukainen käyttö on yksin asiakkaan vastuulla. Noudata koneen ja muuttajan liittämisessä luvussa "Muuttajan liittäminen" annettuja sääntöjä ja ohjeita. 3.2 Arvokilvet Arvokilpi Arvokilvestä löytyvät toimitetun koneen tunnistetiedot ja tärkeimmät tekniset tiedot. Arvokilven tiedot yhdessä sopimusten kanssa määrittävät määräysten mukaisen käytön rajat. Arvokilven tiedot Kohta Kuvaus Kohta Kuvaus Yleiset tiedot Sähkötiedot 1 Konetyyppi 31 Sähkötiedot 2 Konetyyppi 33 Nimellisjännite [V] 3 Sarjanumero (valmistuspäivä PP.KK mukaan lukien) 34 Käämitysvirtapiiri 4 Standardit 35 Taajuus [Hz] 5 Lisätiedot (valinnainen) 36 Nimellisteho [kw] 6 Asiakastiedot (valinnainen) 37 Nimellisvirta [A] 7 Valmistusmaa 38 Tehokerroin [cosφ] 20 Käyttöohje, 09/2017, A5E A

21 Kuvaus 3.3 Rakenne Kohta Kuvaus Kohta Kuvaus 8 Tuotantopaikka 39 Nimellispyörimisnopeus [1/min] 10 Määräykset (valinnainen) 40 Hyötysuhdeluokka 49 Yrityksen logo 41 Hyötysuhde 52 Laivamääräys 42 Vääntömomentti [Nm] (valinnainen) 53 Koneperhetyyppi 46 Käyttötapa (valinnainen) 48 Seisontalämmitys (valinnainen) Mekaaniset tiedot 11 Rakennekoko 12 Rakennetyyppi 13 Suojausluokka 14 Koneen paino [kg] 15 Lämpöluokka 16 Ympäristönlämpötila-alue (valinnainen) 17 Asennuskorkeus (vain jos yli m) 18 Värinätaso 19 Laakerikoot 20 Jälkivoitelutiedot/määräykset (valinnainen) 21 Jarrutiedot (valinnainen) (49) (10) (7) (11) (12) (13) (14) (15) (16) (52) (19) (20) (17) (21) (18) (33) (37) (36) (38) (39) (41) (40) (46) (42) (31) (5) (6) (48) 3.3 Rakenne Konemalli Tämän mallisarjan koneissa käytetään pienjännite-kiertovirta-epätahtimoottoreita, joissa on lieriömäinen akselinpää ja sovituskiilaura. Voidaan toimittaa yksinopeuksisena mallina eri hyötysuhdeluokissa tai kääntönapaisena versiona useammilla kierrosluvuilla käytettäviksi. Jalallisten koneiden (rakenne IM B3) jalat ovat kiinnivaletut tai kiinniruuvatut. Koneen rungon kiinniruuvattujen jalkojen siirtäminen, esimerkiksi liitäntäkotelon paikan muuttamiseksi, on mahdollista. Tämän saa suorittaa ainoastaan alan valtuutettu kumppani. Kohdistuksen ja kiinnityksen toimenpiteet (Sivu 45) Käyttöohje, 09/2017, A5E A 21

22 Kuvaus 3.3 Rakenne Määräykset Koneen rakennetietojen ja testauksen perusteena olevat määräykset ja standardit näkyvät koneen arvokilvessä. Konemalli vastaa perusteiltaan seuraavia standardeja: Taulukko 3-1 Noudatetut yleiset määräykset Ominaisuus Standardi Käyttöarvot EN / IEC Pyörivien sähkökoneiden häviöiden ja hyötysuhteen määrittämis- ja koemenettely EN / IEC EN / IEC EN / IEC Suojausluokka EN / IEC Jäähdytys EN / IEC Rakenne EN / IEC Liitinmerkinnät ja pyörimissuunnat EN / IEC Melupäästöt EN / IEC Pyörivien sähkökoneiden käynnistysominaisuudet EN / IEC Värähtelytasot EN / IEC Yksinopeuksisten, kolmivaiheisten oikosulkumoottoreiden hyötysuhdeluokat EN / IEC IEC-normaalijännitteet IEC Jäähdytys, tuuletus Tämän mallisarjan koneet ovat suljetulla (sisäisellä) ensiöjäähdytyskierrolla ja avoimella toisiojäähdytyskierrolla (pintajäähdytys) varustettuja epätahti-kiertovirtakoneita. Pintajäähdytys vaihtelee mallista riippuen Tuulettimella varustetut koneet Itsetuuletus (vakio): Jäähdytysmenetelmä IC 411 standardin EN / IEC mukaan Staattorikotelon NDE-puolella on tuuletinkoppa ulkoilman johtamista varten. Ulkoilma imetään tuuletinkopan aukkojen kautta ja se virtaa aksiaalisesti kotelon ulkoisten jäähdytysripojen yli. Ulkoisen jäähdytysilmavirtauksen tuuletinpyörä on kiinnitetty koneen akseliin. Tuuletin pyörät ovat kiertosuunnasta riippumattomia. Tarkasta jäähdytysteho tiheässä kytkentä- ja jarrutuskäytössä tai jatkuvassa kierrosluvun säätelyssä nimelliskierrosluvun alapuolella. 22 Käyttöohje, 09/2017, A5E A

23 Kuvaus 3.3 Rakenne Ulkopuolinen jäähdytys (lisävaruste): Jäähdytysmenetelmä IC 416 standardin EN / IEC mukaan Pyörimisnopeudesta riippumaton jäähdytys saavutetaan koneen käyttötilasta riippumattoman rakenneryhmän (ulkopuolinen tuuletus) avulla. Tämä rakenneryhmä on suljettu ulospäin tuuletinkotelon avulla. Siinä on oma tuuletinpyörällä varustettu pääkäyttölaite, jolla tuotetaan koneen jäähdyttämiseksi vaadittava jäähdytysilmavirta. Käyttöohje, 09/2017, A5E A 23

24 Kuvaus 3.3 Rakenne Koneet ilman tuuletinta Vapaaseen konvektioon perustuva pintajäähdytys: Jäähdytysmenetelmä IC 410 standardin EN / IEC mukaan Kuva 3-1 IC Laakerointi Koneen kiinteässä osassa olevan koneakselin tukemiseen ja laakerointiin käytetään ainoastaan 2 rullalaakeria. Toisella rullalaakerilla on tällöin kiinteän laakerin tehtävä, jolloin se siirtää aksiaaliset ja säteittäiset voimat koneen pyörivältä akselilta koneen kiinteään osaan. Toinen rullalaakeri on rakenteeltaan irto- ja tukilaakeri, joka sallii koneen sisäisen lämpölaajenemisen ja siirtää säteittäisiä voimia. Laakereiden standardin ISO 281 mukainen nimelliskäyttöikä (laskettu) on vähintään tuntia sallittuja säteittäisiä/aksiaalisia voimia käytettäessä. Laakereiden saavutettavissa oleva käyttöikä saattaa kuitenkin olla huomattavasti pidempi voimien ollessa pienempiä (esim. käytettäessä tasauskytkintä). Koko käyttöiän kestävällä voitelulla varustetut rullalaakerit ovat huoltovapaat Tasapainotus Koneessa on vakiona dynaaminen tasapainotus puolikkaalla kiilalla (tunnus H ) standardin ISO 8821 mukaan. Tasapainotuslaatu vastaa värähtelysuureen astetta "A". Värähtelysuureen aste "B" on saatavana vaihtoehtoisesti tai tilauksesta Rakennetyypit/asennustapa Koneen rakennetyyppi on ilmoitettu arvokilvessä. 24 Käyttöohje, 09/2017, A5E A

25 Kuvaus 3.3 Rakenne Taulukko 3-2 Rakennetyyppi Perusrakennetyypin koodi Graafinen esitys Muut asennustavat Graafinen esitys IM B3 (IM 1001) IM V5 (IM 1011) IM V6 (IM 1031) IM B6 (IM 1051) IM B7 (IM 1061) IM B8 (IM 1071) Perusrakennetyypin koodi Graafinen esitys Muut asennustavat Graafinen esitys IM B5 (IM 3001) IM V1 (IM 3011) IM V3 (IM 3031) Perusrakennetyypin koodi Graafinen esitys Muut asennustavat Graafinen esitys IM B14 (IM 3601) IM V18 (IM 3611) IM V19 (IM 3631) Käyttöohje, 09/2017, A5E A 25

26 Kuvaus 3.3 Rakenne Perusrakennetyypin koodi IM B35 (IM 2001) Graafinen esitys IM B34 (IM 2101) Suojaustyyppi Kone on valmistettu arvokilven kotelointiluokan mukaisesti ja sen voi sijoittaa pölyiseen tai kosteaan ympäristöön Ympäristön olosuhteet Vakiomallin raja-arvot Suhteellinen ilmankosteus ympäristön lämpötilassa T amb 40 C enint. 55 % Ympäristön lämpötila -20 C +40 C Asennuskorkeus Ilma, jossa normaali happipitoisuus, tavallisesti m 21 % (V/V) Vakiomallin kone ei sovellu suolapitoiseen eikä syövyttävään ympäristöön eikä ulkotiloihin. Erikoismalleja koskevat raja-arvot Poikkeavissa ympäristöolosuhteissa ovat voimassa tehokilven tai luettelon tiedot Valinnaiset lisälaitteet ja -osat Koneet voivat olla varustettu seuraavilla lisäosilla: Staattorikäämitykseen asennettu lämpötila-anturi lämpötilan valvontaan ja staattorikäämityksen suojaamiseen ylikuumenemiselta. Seisontalämmitys koneissa, joiden käämitykset ovat altistettuina sääolosuhteille, joissa voi muodostua kastetta. Koneet voivat olla varustettu seuraavilla lisälaitteilla: Jarru Impulssimomentinantaja Ulkopuolinen tuuletus Mittausnippa laakereiden valvonnan SPM-iskuimpulssimittausta varten 26 Käyttöohje, 09/2017, A5E A

27 Käyttövalmistelut 4 Koneen käyttöönoton huolellinen suunnittelu ja valmistelu ovat edellytyksenä sille, että koneen asennus tapahtuu helposti ja asianmukaisesti, käyttö on turvallista ja että koneen osiin päästään käsiksi huoltoa varten. Tässä luvussa kuvataan, mitä asioita tilojen suunnittelussa ja koneen käytön valmistelussa tulee ottaa huomioon. 4.1 Suunnittelun turvallisuusnäkökohdat Koneen käyttöön liittyy jäännösriskejä. Ne on kuvattu luvussa "Turvaohjeita" (Sivu 11) tai aihekohtaisissa kappaleissa. Huolehdi käyttötiloissa tarvittavista turvallisuustoimenpiteistä, kuten suojuksista, esteistä ja merkinnöistä, jotta koneen käyttö on turvallista. 4.2 Käyttötavan noudattaminen Noudata koneen käyttötapaa. Ehkäise liian suuret kierrosluvut ja niiden aiheuttama koneen vaurioituminen asianmukaisilla ohjauslaitteilla. 4.3 Toimitus Toimituksen täydellisyyden varmistaminen Voimansiirtojärjestelmät on koottu erikseen. Tarkista heti toimituksen saatuasi, että sen sisältö vastaa mukana tulevia asiakirjoja. Siemens ei vastaa myöhemmin reklamoiduista puutteista toimituksessa. Jos havaitset kuljetusvaurioita, reklamoi heti toimittajalle. Jos havaitset puutteita toimituksen sisällössä, reklamoi heti asiasta vastaavalle Siemensedustajalle. Säilytä toimituskokonaisuuteen kuuluvat turvallisuus- ja käyttöönotto-ohjeet sekä lisätarvikkeena saatava käyttöohje. Toimitukseen lisätarvikkeena kuuluva irrallinen koneen tiedot sisältä tyyppikilpi on tarkoitettu kiinnitettäväksi koneeseen tai laitteeseen tai sen lähelle. Käyttöohje, 09/2017, A5E A 27

28 Käyttövalmistelut 4.4 Kuljetus ja varastointi 4.4 Kuljetus ja varastointi Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata asennuspaikassa päteviä kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN VAROITUS Putoamis- ja heilumisvaara kuljetettaessa riippuvana Jos konetta kuljetetaan köysistä riippuvana, köydet saattavat katketa esim. vaurion vuoksi. Lisäksi puutteellisesti kiinnitetty kone saattaa heilua. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä kuljetuksessa tai asennuksessa apuna sopivia lisänostolaitteita. Jo kahden köyden tulee kestää koko kuorman paino. Kiinnitä nostolaitteet, jotta ne eivät liu'u. Noudata 2-säikeisiä kiinnitysvälineitä käyttäessäsi maksimaalista kaltevuuskulmaa 45 standardin ISO 3266 (DIN 580) mukaisesti. Suuntaa silmukkaruuvit sillä tavoin, että vetosäikeet ovat samalla tasolla silmukoiden kanssa. VAROITUS Koneen kaatuminen tai liukuminen Jos konetta ei nosteta ja kuljeteta asianmukaisesti, se saattaa liukua tai kaatua. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Käytä kaikkia koneen nostosilmukoita. Älä kiinnitä koneen nostosilmukoihin ylimääräisiä kuormia tai painoja. Koneen nostosilmukat kantavat vain koneen omapainon. Kiristä kiinni ruuvatut nostosilmukat hyvin. Ruuvaa silmukkaruuvit niiden tukipintaan asti. Noudata silmukkaruuvien sallittuja kuormituksia. Käytä tarvittaessa oikein mitoitettuja kannatinvälineitä, kuten nostovöitä (EN1492-1) ja kiristysvöitä (EN ). Ohje Koneen asettaminen tukevalle korokkeelle Jotta koneen alla voidaan työskennellä turvallisesti ja helposti, kone tulee asettaa tukevalle korokkeelle. 28 Käyttöohje, 09/2017, A5E A

29 Käyttövalmistelut 4.4 Kuljetus ja varastointi VAARA Oleskelu riippuvien kuormien alla Jos nostovälineet rikkoutuvat, kone voi pudota. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Älä oleskele nostetun koneen alla tai sen lähellä. Ohje Koneita saa nostaa kuljettamisen yhteydessä vain niiden perusrakennemuotoa vastaavassa asennossa Arvokilven rakennetyypit Koneen rakennetyyppi on ilmoitettu arvokilvessä. Poista mahdolliset kuljetusvarmistimet vasta juuri ennen käyttöönottoa. Säilytä kuljetusvarmistimet tai poista niiden toimintavalmius. Käytä kuljetusvarmistimia uudelleen muissa kuljetuksissa tai palauta niiden toimintavalmius. Koneen pakkaustapa vaihtelee kuljetustavan ja koon mukaan. Jos sopimuksessa ei ole erikseen sovittu muuta, pakkaus vastaa ISPM:n pakkausdirektiivejä (kansainväliset kasvinsuojelutoimia koskevat standardit). Noudata pakkauksen kuvamerkintöjä. Niiden merkitykset: Ylöspäin Särkyvää Suojattava Suojattava kosteudelta kuumuudelta Painopiste Koukkujen käyttö kielletty Kiinnitetään tästä Käyttöohje, 09/2017, A5E A 29

30 Käyttövalmistelut 4.4 Kuljetus ja varastointi Varastointi Varastoiminen ulkona HUOMIO Koneen vaurioituminen Epäasianmukainen varastointi voi aiheuttaa esinevahinkoja. Suojaa kone asianmukaisesti ääri-ilmastossa, kuten suolapitoisessa ja/tai pölyisessä, kosteassa ympäristössä. Valitse tulvavedeltä suojattu, tärinätön ja kuiva varastointipaikka. Pakkauksen vauriot tulee korjata ennen varastoimista, jos se on tarpeen asianmukaisen varastoinnin takaamiseksi. Koneet, laitteet ja laatikot tulee asettaa lavan, palkkien tai perustuksen päälle suojaan maan kosteudelta. Vältä laskemasta konetta maapohjalle. Älä estä ilman kiertoa varastoitujen koneiden alla. Säältä suojaavat peitteet tai suojat eivät saa koskettaa varastoitavien koneiden pintoja. Varmista riittävä ilmanvaihto asettamalla väliin puiset tuet. Varastointi sisällä Varastotilan tulee suojata koneita äärimmäisiltä sääolosuhteilta. Niiden tulee olla kuivia ja hyvin ilmastoituja sekä suojassa pölyltä, pakkaselta, iskuilta ja tärinöiltä. Paljaat metallipinnat Paljaat metallipinnat, kuten akselin päät, laippapinnat ja keskitysreunat, on suojattava korroosiolta (lyhytaikainen, < 6 kuukauden suoja) ennen kuljetusta. Jos varastointiaika on pitkä, huolehdi soveltuvista ruosteenestotoimenpiteistä. Kondenssivesiaukko Avaa kondenssivesiaukot kondenssiveden valuttamiseksi ympäristön olosuhteiden mukaan, kuitenkin enintään 6 kuukauden välein. 30 Käyttöohje, 09/2017, A5E A

31 Käyttövalmistelut 4.5 Käyttö muuttajalla 4.5 Käyttö muuttajalla Taajuusmuuttajan parametrointi Jos moottorin käyttö vaatii erityisen taajuusmuuttajan liittämistä, vastaavat lisätiedot ovat arvokilvessä. Aseta muuttajan parametrit oikein. Katso parametrointitiedot koneen arvokilvestä (ei lisäkilvestä taajuusmuuttajan käyttötietojen yhteydessä). Parametrien tiedot löytyvät: Taajuusmuuttajan käyttöohjeesta. SINAMICS-projektiokäsikirjoista. Älä ylitä suurinta sallittua rajakierroslukua n max. Ne löytyvät joko arvokilvestä n max, taajuusmuuttajan käyttöä koskevasta lisäkilvestä suurimpana kierroslukuarvona tai tyyppikohtaisesta luettelosta. Käytä konetta suurimmalla rajakierrosluvulla vain lyhytaikaisesti. Jos konetta käytetään enimmäiskierrosluvulla pitkään, voi syntyä korkeataajuuksista värähtelyä, joka voi aiheuttaa melutason nousua. Tarkasta ennen käyttöönottoa, toimiiko koneen jäähdytys Muuttajan syöttöjännite SIMOTICS-koneiden eristysjärjestelmä ylittää merkittävästi rasituskategorian C mukaisvaatimukset (IVIC C = voimakas). Jos voi esiintyä IVIC C:n mukaista korkeampia jännitehuippuja, noudata asianmukaisessa kuvastossa ( infocenter/content/en/pages/order_form.aspx) annettuja tietoja: Enintään. 480 V verkkojännitteellä (muuttajan syöttöjännite) ja käytettäessä SINAMICS G / SINAMICS S -muuttajaa, jossa säätelemätön/säädelty syöttö: Noudata moottorin ja muuttajan suunnitteluohjeita. Yli 480 V verkkojännitteellä muuttajakäyttöön tilatut moottorit on varustettu vastaavalla eristysjärjestelmällä. Käyttö toisen valmistajan muuttajalla: Noudata standardin IEC rasitusluokan C mukaisia sallittuja jännitehuippuja verkkojännitteestä (muuttajan syöttöjännite) ja moottorin eristysjärjestelmästä riippumatta. HUOMIO Esinevahinkoja liian korkean liitäntäjännitteen vuoksi Eristysjärjestelmälle liian korkea liitäntäjännite vaurioittaa eristysjärjestelmää. Seurauksena voi olla koneen vaurioituminen. Noudata edellä mainittujen direktiivien edellyttämiä huippujännitteitä. Käyttöohje, 09/2017, A5E A 31

32 Käyttövalmistelut 4.5 Käyttö muuttajalla Laakerivirtojen pienetäminen käytössä muuttajan kanssa (pienjännite) Seuraavilla toimenpiteillä voidaan pienentää laakerivirtoja: Tee liitännät laaja-alaisesti. Massiiviset kuparijohtimet eivät sovellu korkeataajuiseen maadoitukseen virranahdon vuoksi. Potentiaalitasauksen johtimet: Käytä potentiaalitasausjohtimia: moottorin ja työkoneen välillä moottorin ja muuttajan välillä liitäntäkotelon ja moottorikotelon korkeataajuusmaadoituskohdan välillä. Kaapelin valinta ja liittäminen: Käytä mahdollisimman symmetrisiä, suojattuja liitäntäjohtoja. Mahdollisimman monista yksittäisistä johtimista kootulla, suojatulla ja kerratulla johtimella tulee olla hyvä sähköinen johtavuus. Kerratut suojat kuparista tai alumiinista soveltuvat hyvin. Suojaliitäntä tehdään molemmin puolin moottorille ja muuttajalle. Suorita liitäntä laaja-alaisesti saadaksesi aikaan korkeataajuisten virtojen hyvän johtavuuden: 360 -liitäntänä muuttajassa Moottorissa, esim. käyttämällä kaapeliläpivienneissä EMC-ruuviliitoksia. Kun johtosuojus on liitettynä kuvauksen mukaisesti, saa se aikaan moottorikotelon ja muuttajan välisen vaaditun potentiaalitasauksen. Tällöin erillinen korkeataajuuspotentiaalitasausjohdin ei ole tarpeen. Samankeskinen kupari- tai alumiinisuojaus Teräsraudoitus Jos johtosuojusta ei erityisten reunaehtojen vuoksi voida liittää tai ei voida liittää riittävällä tavalla, niin vaadittua potentiaalitasausta ei ole. Käytä tässä tapauksessa erillistä korkeataajuus-potentiaalitasausjohdinta: moottorikotelon ja muuttajan suojamaadoituskiskon välillä. moottorikotelon ja työkoneen välillä Tee erillinen korkeataajuus-potentiaalitasausjohdin punotusta kuparinauhakaapelista tai korkeataajuus-säejohtimista. Tee liitännät laaja-alaisesti. 32 Käyttöohje, 09/2017, A5E A

33 Käyttövalmistelut 4.5 Käyttö muuttajalla Verkon rakenne Huomioi laakerivirtojen kohdistetussa vähentämisessä moottorin, taajuusmuuttajan ja työkoneen koko järjestelmä. Laakerivirtojen vähentämistä ja vaurioiden välttämistä tukevat seuraavat toimenpiteet: Asenna kokonaislaitteistoon täysin silmukoitu maadoitusjärjestelmä, jossa on matala impedanssi. Käytä yhteismuotoista suodatinta (vaimenninsydämet) muuttajan annossa. Valinnan ja mittauksen suorittaa Siemensin jälleenmyyjä. Rajoita jännityksen nousu käyttämällä annonsuodattimia. Lähtösuodattimet vaimentavat antojännitteen ylävärinäosia. Taajuusmuuntajan käyttöohje ei ole osa näitä asiakirjoja. Noudata muuttajan projektitietoja Eristetyt laakerit taajuusmuuttajan käytön yhteydessä Jos konetta käytetään pienjännitemuuttajalla, NDE-puolelle asennetaan eristetty laakeri ja kierrosnopeusmittari, jossa on eristetty laakeri (valinnainen). Noudata koneessa olevia laakerin eristystä ja mahdollisia siltauksia koskevia kilpiä. 1 Työkone 4 Eristetty laakeri 2 Moottori 5 Eristetty kierrosnopeusmittari 3 Kytkin Kuva 4-1 Periaatteen esittely, yksittäiskäyttö HUOMIO Laakerivauriot Laakereiden eristystä ei saa sillata. Virta voi aiheuttaa laakerivaurioita. Myös jälkikäteen tehtävissä asennustöissä, kuten automaattisen voitelujärjestelmän tai eristämättömän värähtelyanturin asennuksessa, tulee varmistaa, että laakerin eristystä ei ohiteta. Ota tarvittaessa yhteyttä Service Center -keskukseen. Käyttöohje, 09/2017, A5E A 33

34 Käyttövalmistelut 4.5 Käyttö muuttajalla Tandemkäyttö Jos kytket kaksi moottoria peräkkäin ns. "tandemkäyttöön", tee moottoreiden väliin eristetty kytkin. 1 Työkone 4 Eristetty laakeri 2 Moottori 5 Eristetty kierrosnopeusmittari 3 Kytkin 6 Eristetty kytkin Kuva 4-2 Periaatteen esittely, tandemkäyttö HUOMIO Laakerivauriot Jos tandemkäytön moottoreiden välillä ei käytetä eristettyä kytkintä, siitä voi aiheutua laakerivirtoja. Se voi vaurioittaa kummankin moottorin DE-puolen laakereita. Yhdistä moottorit eristetyllä kytkimellä. 34 Käyttöohje, 09/2017, A5E A

35 Asennus 5 Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata asennuspaikassa päteviä kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Ohje Eurooppalaisten direktiivien vaatimustenmukaisuuden menettäminen Kone vastaa toimitustilassa eurooppalaisten direktiivien vaatimuksia. Koneeseen suoritetuista omavaltaisista muutoksista on seurauksena eurooppalaisten direktiivien vaatimustenmukaisuuden ja näin myös takuun raukeaminen. 5.1 Asennuksen valmistelu Asennusta koskevat edellytykset Ennen asennuksen aloittamista seuraavien edellytysten tulee täyttyä: Tämä käyttö- ja asennusohje on henkilöstön saatavilla. Kone on asennuspaikassa ja poistettu pakkauksesta. Ohje Käämityksen eristysresistanssin mittaus ennen asennuksen aloittamista Mittaa käämityksen eristysresistanssi ennen asennustöiden aloittamista. Jos eristysresistanssi on ohjearvoa pienempi, korjaa ongelma. Korjaustoimia varten kone on ehkä purettava ja kuljetettava uudelleen. Ohje Noudata koneen kotelon kilpien teknisiä tietoja. HUOMIO Koneen vaurioituminen Tarkista esinevahinkojen välttämiseksi ennen koneen käyttöönottoa asianmukaisin toimin, että koneen pyörimissuunta on säädetty oikein, esim. kytkemällä se irti työkoneesta. Käyttöohje, 09/2017, A5E A 35

36 Asennus 5.1 Asennuksen valmistelu HUOMIO Korkeat lämpötilat Koneen osat kuumenevat käytön aikana. Korkeat lämpötilat saattavat vahingoittaa joitakin asiakkaan rakenneosia, kuten johtimia, jotka eivät kestä kuumuutta. Lämpöherkkiä osia ei saa jättää tai kiinnittää koneen rakenneosiin. Käytä vain kuumuutta kestäviä osia. Liitosjohtimien sekä kaapelien ja johtimien läpivientien tulee olla käyttöympäristöön soveltuvia Eristysresistanssi Eristysresistanssi ja polarisaatioindeksi Mittaamalla eristysresistanssi ja polarisaatioindeksi (PI) saat tietoa koneen tilasta. Tarkasta sen vuoksi eristysresistanssi ja polarisaatioindeksi seuraavasti: Ennen koneen ensimmäistä käynnistystä Pitemmän varastoinnin tai seisokin jälkeen Huoltotöiden yhteydessä Näin saat seuraavat käämieristystä koskevat tiedot: Onko vyyhdenpään eristyksessä johtavaa epäpuhtautta? Onko käämieristykseen joutunut kosteutta? Näiden tietojen perusteella voit tehdä koneen käyttöönottoa tai mahdollisesti tarvittavia toimenpiteitä kuten käämin kuivatusta ja/tai puhdistusta koskevat ratkaisut: Voidaanko kone ottaa käyttöön? Pitääkö se puhdistaa tai kuivata? Yksityiskohtaista tietoa tarkastuksesta ja raja-arvoista löytyy täältä: "Eristysresistanssin ja polarisaatioindeksin tarkastus" (Sivu 37) 36 Käyttöohje, 09/2017, A5E A

37 Asennus 5.1 Asennuksen valmistelu Eristysresistanssin ja polarisaatioindeksin tarkastus VAROITUS Liittimien vaarallinen jännite Staattorikäämityksen eristysresistanssin tai polarisaatioindeksin (PI) mittauksen aikana ja heti sen jälkeen liittimissä kulkee paikoin vaarallinen jännite. Kosketuksen seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Mahdollisesti liitettyjen verkkojohtimien kohdalla tulee tarkastaa, ettei niissä ole verkkojännitettä. Pura käämityksen jännite mittauksen jälkeen, kunnes vaaran mahdollisuus voidaan sulkea pois, esimerkiksi seuraavin toimenpitein: Yhdistä liitäntäkappaleet maahan, kunnes jäljellä oleva latausjännite on laskenut vaarattomiin lukemiin. Kytke liitäntäkaapeli. Mittaa eristysresistanssi 1. Lue ennen eristysresistanssin mittauksen alkua käyttämäsi eristysmittarin käyttöohje. 2. Varmista, etteivät verkkojohtimet ole liitettyinä. 3. Mittaa käämityksen eristysresistanssi ja käämityksen lämpötila koneen kotelon suuntaan. Käämityksen lämpötila ei saa olla mitattaessa yli 40 C. Muunna mitatut eristysresistanssit kaavan mukaisesti vastaamaan 40 C:n viitelämpötilaa. Näin voidaan varmistaa verrattavuus ilmoitettuihin vähimmäisarvoihin. 4. Lue eristysresistanssi 1 minuutin kuluttua mittausjännitteen muodostamisesta. Staattorikäämityksen eristysresistanssin raja-arvot Seuraava taulukko sisältää eristysresistanssin mittausjännitteen ja raja-arvot. Nämä arvot vastaavat standardin IEEE suosituksia. Taulukko 5-1 Staattorikäämityksen eristysresistanssi 40 C:ssa U N [V] U Mess [V] R C [MΩ] U U (maks ) < U (maks ) < U (maks ) U (maks ) U N = mittausjännite, ks. arvokilpi U Mess = DC-mittausjännite R C = vähimmäiseristysresistanssi 40 C:n viitelämpötilassa Käyttöohje, 09/2017, A5E A 37

38 Asennus 5.1 Asennuksen valmistelu Viitelämpötilaan muuntaminen Jos mittaus tehdään muissa käämityksen lämpötiloissa kuin 40 C:ssa, mittausarvo lasketaan seuraavien standardin IEEE yhtälöiden mukaisesti vastaamaan 40 C:n viitelämpötilaa. (1) (2) R C = K T R T K T = (0,5) (40-T)/10 R C K T Eristysresistanssi muunnettu vastaamaan 40 C:n viitelämpötilaa Yhtälön (2) mukainen lämpötilakerroin R T Mitattu eristysresistanssi mittaus-/käämityksen lämpötilassa T C 40 Viitelämpötila C 10 Eristysresistanssin puolittuminen/kaksinkertaistuminen 10 K:ssa T Mittaus-/käämityksen lämpötila ( C) Laskennan perustaksi otetaan eristysresistanssin kaksinkertaistuminen tai puolittuminen lämpötilan muuttuessa 10 K verran. Lämpötilan noustessa 10 K eristysresistanssi puolittuu. Lämpötilan laskiessa 10 K eristysresistanssi kaksinkertaistuu. Käämityksen lämpötilan ollessa n. 25 C vähimmäiseristysresistanssit ovat siten 20 MΩ (U 1000 V) ja 300 MΩ (U > V). Arvot koskevat koko käämitystä maata vasten. Yksittäisiä johtoja mitattaessa vähimmäisarvot ovat kaksinkertaiset. Kuivien, uudenveroisten käämitysten eristysresistanssi on MΩ, joskus myös korkeampi. Jos eristysresistanssi on lähellä minimiarvoa, syynä voi olla kosteus ja/tai lika. Käämityksen koko, mittausjännite ja muut tekijät vaikuttavat eristysresistanssiin, ja ne täytyy tarvittaessa ottaa huomioon toimenpiteistä päätettäessä. Käytön aika käämitysten eristysresistanssi voi laskea ympäristö- ja käyttövaikutusten seurauksena. Laske eristysresistanssin kriittinen arvo mittausjännitteen mukaan kertomalla mittausjännite (kv) erityisellä kriittisellä eristysarvolla. Muunna arvo käämityksen mittaushetken lämpötilaksi, ks. edellä oleva taulukko. Polarisaatioindeksin mittaus 1. Polarisaatioindeksin määrittämistä varten täytyy mitata eristysresistanssit 1 minuutin ja 10 minuutin kuluttua. 2. Aseta mitatut arvot suhteeseen: PI = R Isol 10 min / R Isol 1 min Monet mittauslaitteet näyttävät nämä arvot automaattisesti mittausaikojen jälkeen. Eristysresistanssin ollessa > 5000 MΩ PI:n mittaus ei päde, eikä sitä oteta huomioon. R (10 min) / R (1 min) 2 Arviointi Eristys hyvässä kunnossa < 2 Riippuu eristyksen yleistilasta 38 Käyttöohje, 09/2017, A5E A

39 Asennus 5.2 Pystytys HUOMIO Eristyksen vaurioituminen Jos kriittinen eristysresistanssi saavutetaan tai alitetaan, eristys voi vaurioitua ja jänniteylilyöntejä esiintyä. Ota yhteyttä Service Center -keskukseen. Jos mitattu arvo on lähellä kriittistä arvoa, eristysresistanssia on jatkossa seurattava lyhyin väliajoin. Seisontalämmityksen eristysresistanssin raja-arvot Seisontalämmityksen eristysresistanssi koneen koteloa vastaan ei saisi DC 500 V:lla mitattaessa alittaa 1 MΩ. 5.2 Pystytys Koneen asennus Asennusta koskevat turvallisuusohjeet Soveltumattomasta kiinnitysmateriaalista aiheutuvat henkilö- ja esinevahingot Jos on valittu väärän lujuusluokan ruuveja tai ne on kiristetty väärällä momentilla, ruuvit saattavat murtua tai löystyä. Kone liikkuu ja laakerit voivat vaurioitua. Roottori voi iskeytyä moottorikoteloon ja koneen osia voi lentää ympäristöön. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Noudata ruuviliitoksissa vaadittuja lujuusluokkia. Kiristä ruuviliitokset määrätyillä kiristysmomenteilla. Koneen väärästä kohdistuksesta seuraavat henkilö- ja esinevahingot Jos konetta ei linjata oikein, kiinnitysosiin muodostuu jännityksiä. Ruuvit voivat murtua tai löystyä, kone voi liikkua ja koneen osia voi lentää ympäristöön. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Linjaa kone huolellisesti työkoneeseen. Käyttöohje, 09/2017, A5E A 39

40 Asennus 5.2 Pystytys Esinevauriot epäasianmukaisen käsittelyn seurauksena Lisäosat, kuten lämpötila-anturi tai impulssianturi, on kiinnitetty koneeseen, ja ne saattavat irrota tai rikkoutua epäasianmukaisen käsittelyn seurauksena. Tämän seurauksena koneeseen saattaa tulla toimintavirheitä tai jopa kokonaisvahinkoja. Käytä tarvittaessa soveltuvia nousuvälineitä koneen asennustöissä. Älä astu johtojen tai rakenneosien päälle asennuksen aikana. Älä käytä rakenneosia apuna nousussa. Pystyasennuksessa vakauta asento käyttäen apuna kaikkia nostosilmukoita ja tarvittaessa nostohihnoja (DIN EN ) ja/tai kiristysvöitä (DIN EN ). Estä vierasesineiden putoaminen tuuletinkoteloon. Kiinnitä koneen pystyasennuksessa suojakatto akselin pää alaspäin. Akselin pään ollessa ylöspäin estä nesteen pääsy sisään akselia pitkin. Puhdista asennuksessa tarvittavat, ruosteenestoaineella käsitellyt paljaat metallipinnat lakkabensiinillä. Älä estä tuuletusta! Älä aloita poistoilman imua - edes viereisistä aggregaateista - heti uudelleen. Vältä koneen pitkäaikaista altistumista suoralle voimakkaalle auringonvalolle, sateelle, lumelle, jäälle tai pölylle. Jos konetta käytetään tai varastoidaan ulkona, käytä katosta tai lisäsuojusta. Sallittuja aksiaali- ja radiaalivoimia ei saa ylittää Jäähdytyksen varmistaminen VAROITUS Koneen ylikuumeneminen ja vioittuminen Jos seuraavia ohjeita ei noudateta, seurauksena voi olla esinevahinkoja tai vakavia tai hengenvaarallisia henkilövahinkoja. Älä estä tuuletusta. Estä viereisten yksiköiden poistoilman suora imeminen. Estä pystymallisessa ilmanotolla varustetussa koneessa vierasesineiden ja veden pääsy ylhäältä ilmanottoaukkoihin (standardi IEC / EN ). Estä akselin pään ollessa ylöspäin nesteen pääsy sisään akselia pitkin. 40 Käyttöohje, 09/2017, A5E A

41 Asennus 5.2 Pystytys VAROITUS Putoavien pienosien aiheuttamat vahingot Jos tuuletin vaurioituu ja kone ylikuumenee sen seurauksena, siitä voi aiheutua esine- ja henkilövahinkoja. Rakennetyypeissä, joissa akselin pää on alaspäin, pienten osien putoaminen tuuletinkoteloon on estettävä asianmukaisella suojuksella (standardi IEC / EN ). Älä rajoita jäähdytysilman virtausta suojuksilla ja noudata vähimmäisetäisyyksiä. Taulukko 5-2 Ilmansyöttö Väärin Oikein Vähimmäismitta "x" vierekkäisten yksiköiden etäisyydelle koneen ilmanottoa varten Käyttöohje, 09/2017, A5E A 41

42 Asennus 5.2 Pystytys Taulukko 5-3 Vähimmäismitta "X" vierekkäisten yksiköiden etäisyydelle koneen ilmanottoa varten Rakennekoko X [mm] Jalan asennus Ohje Anna ainoastaan valtuutettujen kumppaneiden siirtää koneenrungon ruuvattavia jalkoja. Jalkojen asentamiset jälkeen on huomioitava seuraavat seikat, jotta estettäisiin jännitysten syntyminen koneeseen. Aseta lopuksi jalkojen aluspinnat samalle tasolle ja samansuuntaisiksi koneen akselin kanssa. Työstä jalkojen aluspintoja tarvittaessa tai aseta esim. ohuita peltilevyjä jalkojen alle. Korjaa vaurioituneet maalipinnat asianmukaisesti. Noudata luvun Kohdistus ja kiinnitys ohjeita Tasapainotus Roottori on tasapainotettu dynaamisesti. Tasapainotuksen laatu vastaa normaalisti koko koneen värähtelysuureen astetta "A". Vaihtoehtoinen värähtelysuureen aste "B" on ilmoitettu arvokilvessä. Sopimus tasapainotuksen kiilatyypistä on yleensä merkitty arvokilpeen ja haluttaessa akselin päähän päätysivuun. Merkintä: Vakiona tehdään dynaaminen tasapainotus puolikkaalla kiilalla (tunnus H ) standardin ISO mukaisesti. Merkintä F tarkoittaa tasapainotusta koko kiilalla (valinnainen). Merkintä N tarkoittaa tasapainotusta ilman kiilaa (valinnainen). 42 Käyttöohje, 09/2017, A5E A

43 Asennus 5.2 Pystytys VARO Epäasianmukainen asennus tai purkaminen Henkilö- ja esinevahinkojen välttämiseksi on noudatettava voimansiirtoelementtien yleisiä kosketussuojaa koskevia toimenpiteitä: Huolehdi vaadittavista voimansiirtoelementtien kosketussuojaa koskevista varotoimista. Kiinnitä ja irrota voimansiirtoelementtejä vain sopivalla työkalulla. Kiilat on suojattu vain putoamista vastaan kuljetuksen aikana. Jos kone otetaan käyttöön ilman voimansiirtoelementtiä, varmista, ettei kiila pääse sinkoamaan irti. Akselin ja voimansiirtoelementin kiilasovitusten tasapainotustavan on oltava oikea ja niiden on oltava oikein asennetut. Tasapainotuslaatu vastaa koko koneessa värähtelysuureen astetta "A", värähtelysuureen aste "B" on valinnaisesti mahdollinen. Tämä merkitsee sitä, että tasapainotuslaadun varmistamiseksi on lyhyemmän tai pidemmän voimansiirtoelementin kohdalla varmistettava, että navan ja koneen akselin kiilasovitukset täydentävät toisiaan. Vertaa kytkimen siirtymää sähkökoneissa ja työkoneissa siten, etteivät standardin ISO mukaiset suurimmat sallitut värähtelyarvot ylity Voimansiirtoelementtien asennus ja irrotus Voimansiirtoelementtien irrotus Käyttöohje, 09/2017, A5E A 43

44 Asennus 5.3 Kohdistus ja kiinnitys Voimansiirtoelementtien asennus Käytä akselinpäässä olevaa kierrettä voimansiirtoelementtien (kytkin, hammaspyörä, hihnapyörä jne.) asennukseen. Mikäli mahdollista lämmitä voimansiirtoelementit tarpeen mukaan. Käytä asennukseen soveltuvaa laitetta. Älä kohdista asennettaviin tai irrotettaviin osiin iskuja käyttäessäsi asennuksessa ja irrotuksessa apunais vasaraa tai vastaavaa työkalua. Kohdista ainoastaan luettelon mukaisia sallittuja säteittäisiä tai aksiaalisia voimia akselinpään kautta koneen laakerointiin Melupäästöt VARO Kuulovauriot kolmivaihekoneita käytettäessä Jos sallittu äänenpainetaso ylittyy, kun kolmivaihekoneita käytetään nimellisteholla, seurauksena voi olla kuulovaurioita. Noudata ISO standardin sallimaa äänenpainetasoa. Sallittu äänenpainetaso on 70 db (A). 5.3 Kohdistus ja kiinnitys Huomioi kohdistuksessa ja kiinnityksessä seuraavat seikat: Huomioi jalka- ja laippakiinnityksissä tasainen paino. Tue konetta seinäasennuksessa esimerkiksi listalla alhaalta tai pulttaa kone. Linjaa kone tarkasti kytkentöjä tehtäessä. Varmista, ettei kiinnityspinnoilla ole likaa. Ruosteenestoaine on poistettava lakkabensiinillä. Ehkäise rakenteesta johtuvat resonanssit pyörimistaajuudella ja kaksinkertaisella verkkotaajuudella. Huomioi epätavalliset äänet käännettäessä roottoria käsin. 44 Käyttöohje, 09/2017, A5E A

45 Asennus 5.3 Kohdistus ja kiinnitys Tarkasta pyörimissuunta kytkemättömässä tilassa. Vältä jäykkää kytkentää. Maalipinnan vauriot on korjattava heti asianmukaisesti Kohdistuksen ja kiinnityksen toimenpiteet Kytkimen säteissiirtymän tasaamiseksi ja sähkökoneen vaakasuuntaiseen säätämiseksi työkoneen suhteen tarvitaan seuraavat toimenpiteet: Pystysuuntainen säätö Aseta pystysäätöä varten ohuet levyt jalkojen alle, jotta vältetään koneen jännittyminen. Pitääksesi levyjen lukumäärän mahdollisimman pienenä, käytä vähän pinottuja levyjä. Vaakasuuntainen säätö Vaakasuuntaista säätöä varten konetta on siirrettävä perustan päällä sivusuunnassa, samalla on huomioitava aksiaalisen tasapainotuksen säilyminen (kulmavirhe). Asemoinnin aikana tulee lisäksi valvoa, että kytkimessä säilyy tasaisena kiertävä aksiaalivälys. Tasainen käynti Rauhallisen, vähäisen värähtelyn käynnin edellytykset standardin DIN 4024 mukaisesti ovat: Vakaa tärinätön perusta. Kytkimen tarkka kohdistus. Hyvin tasapainotettu voimansiirtoelementti (kytkin, hihnapyörä, tuuletin,...) Noudata käytössä standardin ISO mukaista suurinta sallittua värähtelyä. Vältä koko kierroslukualueella kiellettyä värähtelyä esim. epätasapainon (voimansiirtoelementti). ulkoisten värähtelyvaikutusten tai resonanssien johdosta. Koko koneen täydellinen tasapainottaminen voimansiirtoelementillä tai järjestelmän resonanssin siirrolla saattaa olla tarpeen. Jalan kiinnitys / laippakiinnitys Käytä standardissa EN määrättyä kierrekokoa koneen jalan kiinnitykseen / laippakiinnitykseen perustaan tai koneen laippaan. Kiinnitä kone neljään nelikulmaisesti toisiinsa nähden sijaitsevaan jalan-/laippareikään. Asiakas vastaa kiinnityselementtien lujuuden valinnasta. Kiinnityselementeille suositellaan rakennekokoon 160 saakka lujuusluokkaa 5.6 tai suurempaa ja rakennekoosta 180 alkaen lujuusluokkaa 8.8 tai suurempaa. Käytä oikean pituisia ruuveja IM B14-laippojen yhteydessä. Varmista, että ruuvien kannat ovat paikoillaan koko pinnaltaan. Vältä ylimääräisiä litteitä laattoja (ISO 7093) erityisesti jalkojen pitkulaisissa rei issä. Käyttöohje, 09/2017, A5E A 45

46 Asennus 5.3 Kohdistus ja kiinnitys Tukipintojen tasaisuus jalallisilla moottoreilla Rakennekoko Tasaisuus [mm] 132 0, , ,20 46 Käyttöohje, 09/2017, A5E A

47 Sähköliitäntä 6 Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata asennuspaikassa päteviä kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Koneen liittäminen VAARA Vaaralliset jännitteet Seurauksena voi olla kuolema, henkilö- tai esinevahinkoja. Noudata seuraavia turvallisuusohjeita ennen koneen liittämistä: Jätä kaikki työt ammattilaisen tehtäväksi koneen ollessa sammutettuna. Kytke kone pois päältä ja estä päällekytkeminen. Tämä koskee myös apuvirtapiirejä. Varmista jännitteettömyys! Luo ennen työn aloittamista turvallinen suojajohdinliitos! Syöttöverkon poikkeamat nimellisarvoista jännitteen, taajuuden, käyrän muodon tai symmetrian suhteen lisäävät lämpenemistä ja vaikuttavat sähkömagneettiseen yhteensopivuuteen. Koneen käyttö verkossa, jossa ei ole maadoitettua nollapistettä, on sallittua vain silloin tällöin lyhytaikaisesti, esim. häiriön edelleenkytkennän yhteydessä (johdon maadoitus, EN ). Huomioi standardin EN / IEC (VDE ) ohjeet, jotka koskevat käyttöä alueiden A (±5 % jännite- ja ±2 % taajuuspoikkeama) ja alueiden B rajoilla, erityisesti lämpenemisen suhteen sekä sen suhteen, poikkeavatko käyttötiedot arvokilven mitoitustiedoista. Rajoja ei missään tapauksessa saa ylittää! Liitä kone siten, että pysyvän ja turvallisen sähköliitännän ylläpitäminen on mahdollista (ei ulostyöntyviä johtimien päitä), käytä määritettyjä kaapeleiden päiden varusteita (esim. kaapelikengät, monisäiekaapelin päät). Liitä verkkojännite ja kohdista kytkentäpinteet liitäntäkotelossa olevan kytkentäkaavion mukaisesti. Valitse standardin DIN VDE 0100 mukaiset liitosjohtimet mitoitusvirran ja laitteistokohtaisten edellytysten mukaan (esim. ympäristön lämpötila, asennustapa jne. standardin DIN VDE 0298 ja/tai EN / IEC mukaisesti). Käyttöohje, 09/2017, A5E A 47

48 Sähköliitäntä 6.1 Koneen liittäminen Teknisissä tiedoissa on määritetty seuraavat liitäntään tarvittavat tiedot: Kiertosuunta. Liitäntäkoteloiden lukumäärä ja järjestys. Koneen käämityksen kytkeminen ja liittäminen. 48 Käyttöohje, 09/2017, A5E A

49 Sähköliitäntä 6.1 Koneen liittäminen Liitinmerkinnät Standardien DIN VDE 0530 osa 8 ja EN / IEC mukaisissa liitinmerkinnöissä seuraavat määritelmät koskevat kolmivaihekoneita: Taulukko 6-1 Liitinmerkinnät (esimerkissä 1U1-1) 1 U 1-1 Nimitys x Tunnusluku napavaraukselle vaihtonapaisissa koneissa (mikäli sovellettava, matalampi luku vastaa matalampaa kierroslukua) tai erikoistapauksessa jaetulle käämitykselle x Vaihemerkintä (U, V, W) x Tunnusluku käämityksenalulle (1)/ lopulle (2) ja/tai (mikäli enemmän kuin yksi liitäntä käämitystä kohden) x Lisätunnusluku, mikäli rinnakkaisten verkkojohtimien liitäntä on tarpeen useampien muuten samoin merkittyjen liitinten kohdalla Kiertosuunta Koneita voidaan vakiona käyttää sekä vasta- että myötäpäivään. Liitä verkkojohtimet kiinteästi määritetyn pyörimissuunnan (pyörimissuuntanuoli) mukaan. Kun verkkojohtimet liitetään vaihejärjestyksessä L1, L2, L3 liitäntöihin U, V, W tai NEMAn mukaan liitäntöihin T 1 T 2 T 3, pyörimissuunta on myötäpäivään (oikealle). Kun kaksi liitäntää vaihdetaan, esim. L1, L2, L3 liitäntöihin V, U, W tai NEMAn mukaan liitäntöihin T 2 T 1 T 3, pyörimissuunta on vastapäivään (vasemmalle). pyörimissuunta myötäpäivään pyörimissuunta vastapäivään IEC:n mukaan NEMAn mukaan U V W T 1 T 2 T 3 V U W T 2 T 1 T 3 Moottorin kiertosuunta katsottaessa DE-puolelle Liitäntä kaapelikengän kanssa / ilman kaapelikenkää Jaa johtimet sangoilla varustettujen liittimien yhteydessä siten, että molemmille listan puolille syntyy suunnilleen yhtä korkeat liitinkorkeudet. Tämä liitäntätapa vaatii näin ollen, että yksittäiset johtimet on taivutettava u-muotoon tai liitettävä kaapelikenkää käyttäen. Tämä koskee myös sisempää ja ulompaa maadoitusjohdinliitäntää. Valitse kaapelikenkien kanssa liitettäessä kaapelinkenkien koko tarvittavien johtimien poikkipinta-alojen ja pulttikoon mukaan. Vino kytkentä on luvallista vain niin, että tarpeelliset ilmaeristys- ja pintavälit saadaan aikaan. Käyttöohje, 09/2017, A5E A 49

50 Sähköliitäntä 6.1 Koneen liittäminen Poista eristys johtimen päistä niin, että jäljelle jäävä eristys ulottuu lähes kaapelikenkään saakka. Ohje Kestävä sähköliitos taataan kaapelikenkien pintojen ja kontaktimutterin tai kontaktiruuvin välisellä suoralla kosketuksella Ulosjohdettujen johtimien liitäntä Jos kone on varustettu vapailla ulosjohdetuilla liitäntäjohdoilla, koneen rungon liitäntäjalustaan ei ole asennettu liitinalustaa. Liitäntäjohdot liitetään valmistajan toimesta suoraan staattorikäämityksen liitäntöihin. Liitäntäjohdot on merkitty värein tai tekstillä. Asiakkaan on liitettävä yksittäiset johdot merkintöjen mukaisesti suoraan laitteistonsa kytkentäkaappiin. Katso myös Vapaasti ulos johdetut liitäntäjohdot (Sivu 52) ruuvaukset (Levy)mutterilla varustetut ruuviliitokset (EN 50262) 1 2 Mutteri O-rengas 50 Käyttöohje, 09/2017, A5E A

51 Sähköliitäntä 6.1 Koneen liittäminen (Levy)muttereilla ja supistuskappaleilla varustetut ruuviliitokset (EN 50262) 1 2 Mutteri O-rengas Levymutterin asennusasento ruuviliitoksissa 2 3 O-rengas Levymutterin asennusasento Liitäntäkierteellä varustetut ruuviliitokset liitäntäkotelossa (EN 50262) 2 O-rengas Käyttöohje, 09/2017, A5E A 51

52 Sähköliitäntä 6.1 Koneen liittäminen Liitäntäkotelo VAARA Vaarallinen jännite Sähkökoneissa kulkee korkea jännite. Se voi aiheuttaa epäasianmukaisessa käytössä kuoleman tai vakavia vammoja. Kytke kone jännitteettömäksi, kun työskentelet liitäntäkotelon parissa. HUOMIO Liitäntäkotelon vauriot Liitäntäkotelon epäasianmukainen käsittely voi johtaa esinevahinkoihin. Noudata seuraavia ohjeita liitäntäkotelon vaurioiden välttämiseksi: Varmista, etteivät liitäntäkotelon sisällä olevat osat vaurioidu. Koneen kotelon liitäntäkotelossa ei saa olla vierasesineitä, likaa tai kosteutta. Sulje liitäntäkotelo pöly- ja vesitiiviisti alkuperäisellä tiivisteellä. Sulje liitäntäkotelon (DIN 42925) läpiviennit ja muut avonaiset läpiviennit O-renkailla tai sopivilla tasotiivisteillä. Noudata kaapeliruuviliitosten ja muiden ruuvien kiristysmomentteja Mallit Vakiomalli Koneissa, joissa on kiinni ruuvattu liitäntäkotelon yläosa, sitä voidaan kääntää 4 x 90 astetta Vapaasti ulos johdetut liitäntäjohdot VAROITUS Oikosulku- ja jännitevaara Jos liitäntäkaapelit jäävät puristuksiin kotelon osien ja suojalevyn väliin, järjestelmässä voi ilmetä oikosulku. Siitä voi aiheutua kuolema, vakavia henkilövahinkoja ja esinevahinkoja. Huomioi kansilevyn irrotuksessa ja erityisesti asennuksessa, etteivät liitäntäkaapelit jää jumiin kotelon osien ja kansilevyn väliin. 52 Käyttöohje, 09/2017, A5E A

53 Sähköliitäntä 6.1 Koneen liittäminen VARO Vapaasti ulosjohdettujen liitäntäjohtojen vauriot Noudata seuraavia ohjeita vapaasti ulosjohdettujen liitäntäjohtojen vaurioiden välttämiseksi: Koneen kotelon liitäntäsokkelissa ei saa olla vierasesineitä, likaa tai kosteutta. Sulje kansilevyjen (DIN 42925) läpiviennit ja muut avonaiset läpiviennit O-renkailla tai sopivilla tasotiivisteillä. Sulje koneen kotelon liitäntäsokkeli alkuperäistiivisteellä pöly- ja vesitiiviiksi. Noudata kaapeliruuviliitosten ja muiden ruuvien kiristysmomentteja. Ruuvaa ruuviliitos koteloon tai kiinnitä vastamutterilla. Ohje Ruuviliitosten on vastattava käytettyjä liitäntäkaapeleita (halkaisija, vahvistus, punos, suojaus). Noudata ruuviliitosten yhteydessä IP-suojaluokalle (vesi ja pöly) asetettuja vaatimuksia, myös lämpötila-alueen on oltava tehokilven mukainen tai parempi Lämpötila-anturin/seisontalämmityksen liitäntä Valinnaisten lisäosien liittäminen Käytä liitäntäjohtoihin asennetun, virrasta riippuvaisen ylikuormitussuojan lisäksi valinnaisesti saatavana olevia lisäosia, kuten esim. lämpötila-anturia, seisontalämmitystä. Apuvirtapiirien liitännät tehdään liitäntäkotelossa. Kuva 6-1 Liitäntä liitinlistaan Käyttöohje, 09/2017, A5E A 53

54 Sähköliitäntä 6.2 Kiristysmomentit Kuva 6-2 Liitäntä liitinalustaan 6.2 Kiristysmomentit Sähköliitännät - liitinalustan liitännät Taulukko 6-2 Liitinalustan sähköliitäntöjen kiristysmomentit Kierteen M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 min. 0,8 0,8 1,8 2,7 5, Nm maks. 1,2 1,2 2, kaapeliruuviliitokset Ohje Varo vaurioittamasta kaapelin kuorta. Mukauta kiristysmomentit kaapelin kuoren materiaalin mukaan. 54 Käyttöohje, 09/2017, A5E A

55 Sähköliitäntä 6.3 Maadoitusjohtimen liittäminen Suoraan koneeseen asennettavien metallisissa ja muovisissa kaapeliruuviliitoksissa sekä muissa ruuviliitoksissa (esim. supistusosissa) on käytettävä taulukon mukaisia kiristysmomentteja. Taulukko 6-3 Kaapeliruuviliitosten kiristysmomentit Metalli ± 10 % [Nm] Muovi ± 10 % [Nm] Liitosalue [mm] Standardi -30 C C M 12 x 1,5 8 1,5 3,0... 7,0 M 16 x 1, , ,0 M 20 x 1, , ,0 M 25 x 1,5 9, ,0 M 32 x 1, , ,0 M 40 x 1,5 6 19, ,0 M 50 x 1, , ,0 M 63 x 1,5 34, ,0 O-rengas Nyörin [mm] Liitäntäkotelo, laakerikilvet, maadoitusjohdin, peltinen tuuletinkoppa Jos muita kiristysmomentteja ei ole annettu, noudata seuraavan taulukon arvoja. Taulukko 6-4 Liitäntäkotelon, laakerikilpien ja maadoitusjohtimen ruuviliitosten ruuvien kiristysmomentit Kierteen M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm min. 0,8 2 3, maks. 1, Kondenssiveden sulkuruuvin kiristysmomentti Kiristä kondenssiveden sulkuruuvi M6x0,75 kiristysmomentilla 1,5 2,0 Nm. 6.3 Maadoitusjohtimen liittäminen Koneen maadoitusjohtimen poikkileikkauksen on vastattava standardin EN / IEC säännöksiä. Lisäksi on noudatettava asennusmääräyksiä, esim. standardin EN / IEC mukaan. On olemassa kaksi mahdollisuutta liittää maadoitusjohdin koneeseen: Sisäinen maadoitus, joka liitetään liitäntäkoteloon tätä varten tarkoitettuun ja vastaavasti merkittyyn kohtaan. Ulkoinen maadoitus, joka liitetään staattorinrunkoon tätä varten tarkoitettuihin ja vastaavasti merkittyihin kohtiin. Käyttöohje, 09/2017, A5E A 55

56 Sähköliitäntä 6.3 Maadoitusjohtimen liittäminen Maadoituksen liittämistapa Kotelon maadoitustyyppi Johtimen poikkipinta-ala [mm²] Yksittäisen johtimen liitäntä ulomman maadoituskulman alapuolelle. 10 Liitäntä DIN-kaapelikengällä ulkoisen maadoituskulman alapuolelle. DIN Maadoitusjohtimen vähimmäispoikkipinta Taulukko 6-5 Maadoitusjohtimen vähimmäispoikkipinta Vaihejohtimen vähimmäispoikkipinta asennuksessa S [mm²] S 16 Maadoitusliitännän vähimmäispoikkipinta [mm²] 16 < S S > 35 S 0,5 S Sisäinen maadoitusliitäntä Noudata liittämisessä seuraavia ohjeita: Varmista, että liitospinta on kontaktiton ja suojattu sopivalla aineella korroosiota vastaan, esim. hapottomalla vaseliinilla. Aseta joustolaatta ja aluslevy ruuvin pään alle. Aseta kaapelikenkä sangan alle. Käytä liitäntäkotelossa maadoitusjohtimelle merkittyjä liittimiä. Noudata kiristysruuvin kiristysmomenttia (Sivu 55). 56 Käyttöohje, 09/2017, A5E A

57 Sähköliitäntä 6.4 Johdinliitäntä Ulkoinen maadoitusliitäntä Noudata liittämisessä seuraavia ohjeita: Varmista, että liitospinta on kontaktiton ja suojattu sopivalla aineella korroosiota vastaan, esim. hapottomalla vaseliinilla. Aseta kaapelikenkä kosketuskulman ja maadoituskulman väliin; älä poista koteloon työnnettyä kosketuskulmaa! Aseta joustolaatta ja aluslevy ruuvin pään alle. Käytä liitäntäkotelossa maadoitusjohtimelle merkittyjä liittimiä. Noudata kiristysruuvin kiristysmomenttia (Sivu 55) Maadoitusjohtimen ruuvin koko Taulukko 6-6 Maadoitusjohtimen ruuvikoko, ulompi maadoitus Rakennekoko Maadoitusjohtimen kierrekoko M M x M x M8 6.4 Johdinliitäntä Liitettävät poikkileikkaukset liitinkoon mukaan, tarvittaessa johdinten sisäänvientien koolla pienennettynä. Käyttöohje, 09/2017, A5E A 57

58 Sähköliitäntä 6.5 Muuttajan liittäminen Johdinliitäntätyyppi Liitinalusta Johtimen poikkileikkaus [mm²] Liitäntä kaapelikengällä DIN Taita kaapelikenkä liitettäessä alaspäin Yksittäisen johtimen liitäntä liitinsangalla Kahden yhtä paksun johtimen liitäntä liitinsangalla Liitinkisko 2 Verkkoliitäntäjohto 3 Moottorin liitäntäjohto 4 Kattolevy 6.5 Muuttajan liittäminen HUOMIO Liian korkea liitäntäjännite Eristysjärjestelmälle liian korkea liitäntäjännite voi aiheuttaa esinevahinkoja. SIMOTICS-koneita voi käyttää SINAMICS G -taajuusmuuttajissa ja SINAMICS S - taajuusmuuttajissa (säädelty ja säätelemätön syöttö), kun sallittuja jännitehuippuja ei ylitetä. Noudata seuraavan taulukon arvoja. Nousuajat t r > 0,1 µs. SIMOTICS-koneiden eristysjärjestelmä vastaa standardin IEC vaatimuksia rasituskategorian C mukaisesti (IVIC C = voimakas). 58 Käyttöohje, 09/2017, A5E A

59 Sähköliitäntä 6.6 Tarkistustoimenpiteet Taulukko 6-7 Moottoriliitinten korkeimmat jännitehuiput verkkomoottoreille, taajuusmuuttajakäyttö mahdollista Moottorin nimellisjännite [V] Moottoriliitinten korkein huippujännite Û max, riippuen nousuajasta t r Û Johdin-johdin Û Johdin-maa Nousuaika t r Välipiiri U DC [V pk ] [V pk ] [μs] [V] 500 V , ,1 Taulukko 6-8 Moottoriliitinten korkeimmat jännitehuiput koneille, erityisesti taajuusmuuttajakäyttöön (esim. VSD 10) Moottorin nimellisjännite [V] Moottoriliitinten korkein huippujännite Û max, riippuen nousuajasta t r Û Johdin-johdin Û Johdin-maa Nousuaika t r Välipiiri U DC [V pk ] [V pk ] [μs] [V] 500 V , ,1 500 V 690 V , ,1 6.6 Tarkistustoimenpiteet Tarkista ennen koneen kotelon liitäntäkotelon / liitäntäsokkelin sulkemista seuraavat seikat: Tee liitäntäkotelon sähköliitännät edellisten kappaleiden ohjeiden mukaan ja kiristä ne oikealla kiristysmomentilla. Noudata eristämättömien osien välisiä ilmavälejä: 5,5 mm 690 V:iin asti, 8 mm V:iin asti. Vältä ulostyöntyviä johdonpäitä! Jotta johdon eristys ei vaurioidu, sijoita liitäntäjohdot niin, etteivät ne ole puristuksissa. Liitä kone määrätyn pyörimissuunnan mukaisesti. Pidä liitäntäkotelon sisäosa puhtaana ja vapaana johtimien jäänteistä. Pidä kaikki tiivisteet ja tiivistepinnat ehjinä ja puhtaina. Sulje liitäntäkotelon käyttämättömät aukot asianmukaisesti. Käyttöohje, 09/2017, A5E A 59

60 Sähköliitäntä 6.6 Tarkistustoimenpiteet 60 Käyttöohje, 09/2017, A5E A

61 Käyttöönotto 7 Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata asennuspaikassa päteviä kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Laakerin lämpötilan valvonnan asetusarvot Ennen käyttöönottoa Jos koneessa on laakerilämpömittari, aseta sammutuslämpötila valvontalaitteeseen ennen koneen ensimmäistä käyttökertaa. Taulukko 7-1 Asetusarvot laakereiden lämpötilan valvontaan ennen koneen käyttöönottoa Asetusarvo Lämpötila Varoitus 115 C Katkaisu 120 C Normaalikäyttö Mittaa laakerin normaali käyttölämpötila T käyttö asennuspaikalla celsiusasteina. Aseta poiskytkentä- ja varoitusarvot käyttölämpötilan T käyttö mukaisesti. Taulukko 7-2 Laakerin lämpötilojen valvonnan asetusarvot Asetusarvo Lämpötila Varoitus T käyttö + 5 K 115 C Katkaisu T käyttö + 10 K 120 C Käyttöohje, 09/2017, A5E A 61

62 Käyttöönotto 7.2 Toimenpiteet ennen käyttöönottoa 7.2 Toimenpiteet ennen käyttöönottoa HUOMIO Koneen vaurioituminen Tarkista ennen koneen käyttöönottoa seuraavat seikat esinevahinkojen välttämiseksi: Tarkista asianmukaisella tavalla, että koneen pyörimissuunta on säädetty oikein, esim. kytkemällä se irti työkoneesta. Varmista, etteivät lämpötilaherkät osat, kuten johdot, kosketa koneen koteloa. Varmista, että kondenssivesiaukot ovat aina koneen matalin paikka. HUOMIO Puutteellisen jäähdytyksen aiheuttamat vauriot Jos koneen ilmastointi ei ole asianmukainen, tehokas jäähdytys ei ole mahdollista. Tämä voi aiheuttaa vaurioita koneessa. Asenna asianmukaisen ilmanvaihdon takaavat peitteet ennen käyttöönottoa. Toimenpiteet Varmista asianmukaisen asennuksen jälkeen ennen laitteiston käyttöönottoa seuraavat asiat: Huomioi koneen asianmukainen asennus ja kohdistus. Liitä kone määrätyn pyörimissuunnan mukaisesti. Varmista, että käyttöolosuhteet vastaavat kilvessä määritettyjä tietoja. Voitele laakerit mallin mukaisesti. Varmista, että yli 24 kuukauden ajaksi varastoidut rullalaakerikoneet on jälkivoideltu. Noudata lisäksi luvun Käyttövalmistelut ohjeita. Varmista, että koneen valvontaan tarkoitetut valinnaiset lisälaitteet on liitetty asianmukaisesti ja että ne toimivat oikein. Tarkasta laakerilämpötilat laakerilämpömittareilla varustetuissa kokoonpanoissa koneen ensimmäisen käyttökerran aikana. Aseta varoituksen ja sammuttamisen arvot valvontalaitteeseen. Noudata lisäksi luvun Laakerin lämpötilan valvonnan asetusarvot ohjeita. Varmista oikein säädetyn ohjauksen ja kierroslukuvalvonnan avulla, ettei konetta voida käyttää suuremmilla kierrosluvuilla kuin arvokilvessä on määritetty. Varmista käyttöosien oikeat säädöt tyypin mukaan (esim. kytkinten kohdistus ja tasapainotus, hihnakäytön hihnavoimat, hammasrataskäytössä hammasvoimat ja hampaan kylkien välykset, kytkettyjen akselien yhteydessä säteis- ja aksiaalivälys). Noudata vähimmäiseristysresistansseja ja vähimmäisilmavälejä. Muodosta asianmukainen suojajohdinliitännän maadoitus- ja potentiaalitasausliitos. Kiristä kaikki kiinnitysruuvit, liitoselementit ja sähköliitännät määrätyllä kiristysmomentilla. Irrota kiinni ruuvatut nostosilmukat asennuksen jälkeen tai estä niiden irtoaminen. Pyöritä roottoria raapimatta. 62 Käyttöohje, 09/2017, A5E A

63 Käyttöönotto 7.3 Käynnistäminen Suorita kaikki kosketussuojatoimenpiteet liikkuville ja jännitteisille osille. Varmista vapaat akselin päät esim. suojuksilla. Varmista, etteivät kiilat pääse sinkoamaan irti. Varmista ulkoisen tuulettimen käyttövalmius ja liitäntä määritetyn pyörimissuunnan mukaan. Varmista, että jäähdytysilman kierto on esteetön. Varmista valinnaisten jarrujen moitteeton toiminta. Noudata määritettyä mekaanista rajakierroslukua n max. Jos koneen käyttö taajuusmuuttajan kanssa edellyttää erityisjärjestelyjä, vastaavat lisätiedot on merkitty arvo- ja lisäkilpeen. Ohje Muut tarkastukset voivat olla tarpeen erityisten laitteistokohtaisten olosuhteiden vuoksi. 7.3 Käynnistäminen Käyttöönoton toimenpiteet Asentamisen tai muutosten jälkeen koneiden normaaliin käyttöönottoon suositellaan seuraavia toimenpiteitä: Käytä konetta ilman kuormaa. Sulje tehokytkin äläkä sammuta liian aikaisin. Pyri pitämään kiertosuunnan valvonnan tai tarkastusten vaatimat käynnistyskytkennät mahdollisimman vähäisinä kierrosluvun ollessa vielä pieni. Anna koneen käydä loppuun ennen uudelleenkäynnistystä. Tarkasta mekaanisen käynnin aikana, ilmeneekö laakereissa ja laakerikilvissä ääniä tai värähtelyä. Jos käynti on rauhatonta tai ilmenee epätavallisia ääniä, sammuta kone ja selvitä syy alasajon aikana. Jos mekaaninen käynti paranee välittömästi sammuttamisen jälkeen, syyt ovat magneettisia tai sähköisiä, esim. jännite-epäsymmetria, magneettinen epäsymmetria. Jos mekaaninen käynti ei parane sammuttamisen jälkeen, ovat syyt mekaanisia: esim. sähkökoneiden tai työkoneen epätasapaino, koneiston riittämätön kohdistus, koneen käyttö järjestelmäresonanssissa (järjestelmä = kone, pohjakehys, perustus jne). Jos koneen mekaaninen käynti on ongelmatonta, käynnistä mahdolliset jäähdytyslaitteet, kuten ulkoinen tuuletin tms., ja seuraa konetta vielä jonkin aikaa tyhjäkäynnissä. Käyttöohje, 09/2017, A5E A 63

64 Käyttöönotto 7.3 Käynnistäminen Jos käynti on tasaista, kuormita konetta. Varmista, että käynti on tasaista. Tarkista jännitteen, virran ja tehon arvot ja kirjaa ne pöytäkirjaan. Tarkista mahdollisuuksien mukaan työkoneen vastaavat arvot ja kirjaa myös ne pöytäkirjaan. Valvo laakereiden, käämitysten jne. lämpötiloja vakaan pisteen saavuttamiseen saakka. kirjaa tiedot pöytäkirjaan siinä määrin kuin olemassa olevilla mittauslaitteilla on mahdollista. 64 Käyttöohje, 09/2017, A5E A

65 Käyttö 8 Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata asennuspaikassa päteviä kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Turvaohjeet Työpaikkaturvallisuus riippuu kaikkien konetta asentavien, käyttävien ja huoltavien henkilöiden tarkkaavaisuudesta, tarkkuudesta ja järjestä. Tässä mainittujen turvatoimien noudattamisen lisäksi tulee koneen läheisyydessä yleisesti olla varovainen. Ota turvallisuus jatkuvasti huomioon. Noudata myös seuraavia ohjeita onnettomuuksien välttämiseksi: Käyttömaan yleiset turvallisuusmääräykset Käyttäjää ja käyttöaluetta koskevat erityiset määräykset Käyttäjän kanssa tehdyt erityiset sopimukset Koneen kanssa toimitetut erilliset turvallisuusohjeet Koneen ja sen pakkauksen turvallisuussymbolit ja ohjeet VAROITUS Jännitteiset osat Sähkökoneissa on jännitteisiä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Noudata konetta käsiteltäessä aina "Viittä turvallisuussääntöä" (Sivu 12). Poista suojukset vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti ja asianmukaisesti käyttöohjeen luvun Huolto" (Sivu 73) ohjeiden mukaisesti. Käyttöohje, 09/2017, A5E A 65

66 Käyttö 8.1 Turvaohjeet VAROITUS Pyörivät osat Sähkökoneissa on vaarallisia, pyöriviä osia. Tarvittavien peitteiden poistaminen, koneen käyttö muuhun kuin alkuperäiseen tarkoitukseen, väärä käyttö tai riittämätön huolto voivat johtaa kuolemaan, vakaviin vammoihin tai esinevahinkoihin. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta sen alkuperäiseen tarkoitukseen. Huolla kone säännöllisesti ja asianmukaisesti. Kiinnitä vapaat akselin päät ja muut pyörivät osat, kuten kytkin ja hihnapyörä, kosketusten estämiseksi. VAROITUS Kuumat pinnat Sähkökoneissa on kuumia pintoja. Kuumien pintojen koskettamisesta voi olla seurauksena vakavia palovammoja. Anna koneen jäähtyä ennen kuin aloitat työt koneella. Poista peitteet vain tämän käyttöohjeen ohjeiden mukaisesti. Käytä konetta asianmukaisesti. VARO Terveyden vaarantavat aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat vaarantaa terveytesi. Mahdollisia seurauksia ovat: myrkytys, ihovauriot, hengityselinten syöpyminen ja muut terveydelliset ongelmat. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. VARO Helposti syttyvät ja paloherkät aineet Kemialliset aineet, joita tarvitaan koneen asennukseen, käyttöön ja huoltoon, voivat olla helposti syttyviä tai paloherkkiä. Seurauksia voivat olla palovammat ja aineelliset vahingot. Noudata tämän käyttöohjeen ohjeita ja valmistajan antamia tuotetietoja. Noudata vastaavia turvallisuussääntöjä ja käytä määräysten mukaisia suojavarusteita. 66 Käyttöohje, 09/2017, A5E A

67 Käyttö 8.1 Turvaohjeet Koneen käynnistäminen VAARA Vaaralliset jännitteet Sähkökoneissa on vaarallisia jännitteitä. Kosketuksen seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Koneen käyttö verkossa, jossa ei ole maadoitettua nollapistettä, on sallittua vain silloin tällöin lyhytaikaisesti, esim. häiriön edelleenkytkennän yhteydessä. Johdon maadoitus EN / IEC HUOMIO Koneen vauriot tai laakerin ennenaikainen vaurioituminen Jos näitä ohjeita ei noudateta, laakeri voi vaurioitua. Noudata ehdottomasti sallittuja värinäarvoja koneen vaurioitumisen välttämiseksi. Noudata käytössä standardin ISO mukaisia sallittuja värinäarvoja. Noudata ehdottomasti sylinterikuulalaakereiden radiaalista vähimmäiskuormitusta 50 % luettelotietojen mukaan. Tee tarvittavat toimenpiteet laakerivirtojen pienentämiseksi. Noudata luvussa Taajuusmuuttajan käyttö olevia ohjeita. VAROITUS Häiriöt käytön aikana Muutokset normaalissa toiminnassa viittaavat koneen vaurioitumiseen. Tällöin voi syntyä häiriöitä, jotka aiheuttavat välittömän tai välillisen kuoleman, vakavan loukkaantumisen tai esinevahinkoja. Esimerkiksi seuraavat ovat merkkejä viasta: tavallista suurempi tehonotto tavallista korkeampi lämpötila epätavalliset äänet epätavalliset hajut valvontalaitteiden laukeaminen. Jos havaitset poikkeamia toiminnassa, ota välittömästi yhteyttä huoltohenkilöstöön. Jos olet epävarma, kytke kone välittömästi pois päältä laitteistokohtaisten turvaohjeiden mukaan. HUOMIO Kondenssivesi aiheuttaa korroosioriskin Koneen ja/tai ympäristön lämpötilojen vaihdellessa ilmankosteutta voi tiivistyä koneen sisään. Päästä vesi pois avaamalla mahdolliset sulkutulpat tai sulkuruuvi ympäristö- ja käyttöolosuhteiden mukaan. Mikäli olemassa, asenna lopuksi sulkutulpat tai sulkuruuvi takaisin. Jos koneessa on vedenpoistotulpat, vesi pääsee valumaan pois itsestään. Käyttöohje, 09/2017, A5E A 67

68 Käyttö 8.1 Turvaohjeet Koneen käynnistäminen seisontalämmityksen kanssa (vaihtoehto) VARO Koneen ylikuumeneminen Jos seuraavia ohjeita ei noudateta, seurauksena voi olla lieviä henkilövahinkoja tai esinevahinkoja: Kytke mahdollinen seisontalämmitys pois päältä aina ennen koneen käynnistämistä Tuuletusta koskeva turvaohje VARO Loukkaantumisvaara tuuletinta kosketettaessa Tuuletinkotelolla (esim. kangaskotelolla) varustettu kone aiheuttaa loukkaantumisvaaran, sillä tuuletin ei ole kokonaan suojattu kosketukselta. Älä kosketa pyörivää tuuletinta. Älä työnnä käsiä ilman ulostuloaukkoihin. Manuaalinen käyttö on estettävä asianmukaisesti esim. koteloinnilla tai suojaristikolla. Ulkopuolinen jäähdytys (lisävaruste): Jäähdytysmenetelmä IC 416 standardin EN / IEC mukaan VAROITUS Palovammavaara Koneen käyttö ilman ulkoista tuuletinta johtaa ylikuumenemiseen. Seurauksena voi olla kuolema, loukkaantuminen ja esinevahinkoja. Älä koskaan ota konetta käyttöön ilman ulkoista tuuletinta! Käytön tauot Pidemmät seisonta-ajat Ohje Jos käyttötauko on pidempi (yli 1 kuukausi), ota kone käyttöön säännöllisesti noin kuukauden välein tai pyöritä vähintään roottoria. Noudata uudelleenkäyttöönotossa kohdan "Käynnistäminen" ohjeita. Irrota mahdollinen roottorinpidike koneesta ennen roottorin pyörittämistä. 68 Käyttöohje, 09/2017, A5E A

69 Käyttö 8.1 Turvaohjeet HUOMIO Koneen toiminnan rajoitukset Pitkien seisonta-aikojen yhteydessä voi syntyä esinevahinkoja tai kone voi vahingoittua. Jos kone poistetaan käytöstä yli 12 kuukauden ajaksi, ympäristöolosuhteet voivat aiheuttaa koneeseen vaurioita. Huolehdi asianmukaisista ruosteenesto-, suojaus-, pakkaus- ja kuivaustoimista. Seisontalämmityksen käyttö Käynnistä seisontalämmitys koneen käyttötaukojen ajaksi. Käytöstä poisto Katso yksityiskohtaiset tiedot tarvittavista toimenpiteistä luvusta Käyttövalmistelut (Sivu 27). Voitelu ennen uudelleenkäyttöönottoa HUOMIO Laakereiden kuivakäyttö Laakerit voivat vaurioitua, jos niissä ei ole tarpeeksi rasvaa. Voitele laakerit yli vuoden kestäneen käyttötauon jälkeen. Akselia tulee pyörittää, jotta rasva leviää laakereihin. Noudata voitelukilven tietoja. Luku Laakerointi (Sivu 80). Käyttöohje, 09/2017, A5E A 69

70 Käyttö 8.2 Häiriöt 8.2 Häiriöt Ohje Huomioi ennen häiriön poistamista luvun Turvaohjeet (Sivu 11) ohjeet! Ohje Jos konetta käytetään taajuusmuuttajan kanssa ja ilmenee sähköhäiriö, noudata lisäksi taajuusmuuttajan käyttöohjetta. Seuraavissa taulukoissa luetellaan yleiset mekaanisten ja sähköisten vaikutusten aiheuttamat häiriöt. Taulukko 8-1 Sähköhäiriöt Sähköisen häiriömerkit Kone ei käynnisty. Kone käynnistyy huonosti. Käynnistettäessä kuuluu jyrisevää ääntä. Käytön aikana kuuluu jyrisevää ääntä. Tyhjäkäynnin aikana esiintyy huomattavaa lämpenemistä. Kuormitettuna esiintyy huomattavaa lämpenemistä. Yksittäisissä käämitysosissa esiintyy huomattavaa lämpenemistä. Häiriöiden mahdolliset syyt Korjaustoimenpiteet 1) X X X X Ylikuormitus. Vähennä kuormitusta. X Syöttökaapelin yksi vaihe on katkennut. Tarkista kytkin ja syöttökaapelit. X X X X X Syöttökaapelin yksi vaihe on katkennut kytkemisen jälkeen. X X Verkkojännite liian alhainen, taajuus liian korkea. X Verkkojännite liian korkea, taajuus liian alhainen. Tarkista kytkin ja syöttökaapelit. Tarkista verkko-olosuhteet. Tarkista verkko-olosuhteet. X X X X X Staattorikäämitys kytketty väärin. Tarkista käämityksen kytkentä. X X X X Staattorikäämityksessä kierrossulku tai vaiheiden välinen oikosulku. X Aksiaalituulettimessa väärä pyörimissuunta. Määritä käämitysresistanssit ja eristysresistanssit, ota yhteyttä valmistajaan korjaushuollon suhteen. Tarkista liitäntä. 70 Käyttöohje, 09/2017, A5E A

71 Käyttö 8.3 Sammuttaminen (1) Korjaa häiriön syyn (korjaustoimenpiteiden mukaan) lisäksi myös mahdolliset koneen vauriot. Taulukko 8-2 Mekaaniset häiriöt Mekaaniset häiriömerkit Hankaavaa melua. Huomattavaa lämpenemistä. Säteittäistä värinää. Aksiaalista värinää. Häiriöiden mahdolliset syyt Korjaustoimenpiteet 1) X Pyörivät osat hankaavat. Määritä syy, kohdista osat uudelleen. X Ilmantulo vähentynyt, mahdollisesti tuulettimen väärä pyörimissuunta. Tarkista ilmatiet, puhdista kone. X Roottorin epätasapaino. Tarkista kiilan (H, F, N) merkintä. X Roottori ei ole pyöreä, akseli vääntynyt. Ota yhteyttä valmistajatehtaaseen. X X Puutteellinen kohdistus. Kohdista koneisto, tarkista kytkin. 2) X Kytketyn koneen epätasapaino. Tasapainota kytketty kone uudelleen. X Iskuja kytketystä koneesta. Tutki kytketty kone. X X Voimansiirto ei ole tasaista. Korjaa voimansiirto. X X Kokonaisjärjestelmän resonanssi moottorista ja perustuksesta. Ota yhteyttä valmistajaan ja vahvista perustusta. X X Muutoksia perustuksessa. Määritä muutosten syy, korjaa tarvittaessa ja kohdista kone uudelleen. 1) Korjaa häiriön syyn lisäksi (korjaustoimenpiteiden mukaisesti) myös mahdolliset koneessa ilmenneet vauriot. 2) Huomioi mahdolliset lämpenemisen aiheuttamat muutokset. Katso myös Kuvaus (Sivu 19) 8.3 Sammuttaminen Ota kasteen muodostumista vastaan tarkoitetut laitteet käyttöön koneen sammuttamisen jälkeen. Käyttöohje, 09/2017, A5E A 71

72 Käyttö 8.3 Sammuttaminen 72 Käyttöohje, 09/2017, A5E A

73 Kunnossapito 9 Suosittamalla huolto-, tarkastus- ja vuosihuoltotyöt huolellisesti ja säännöllisesti voidaan häiriöt havaita ja poistaa hyvissä ajoin. Näin vältytään välillisiltä vahingoilta. Koska käyttöolosuhteet vaihtelevat suuresti, voidaan tässä antaa vain yleisiä määräaikoja, jotka koskevat häiriötöntä käyttöä. Mukauta tästä syystä huoltovälit paikallisia olosuhteita vastaaviksi (likaisuus, käynnistystiheys, kuormitus jne.). Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata asennuspaikassa päteviä kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Ohje Service Center Käänny Service Center (Sivu 97) -keskuksen puoleen, jos tarvitset apua tarkastuksen, huollon tai kunnostuksen yhteydessä. 9.1 Tarkastukseen ja huoltoon liittyvät turvaohjeet VAROITUS Pyörivät ja jännitteiset osat Sähkökoneissa on jännitteisiä ja pyöriviä osia. Jos kone ei huoltotöiden aikana ole sammutettuna ja jännitteetön, seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Suorita huoltotyöt vain koneen ollessa pysähdyksissä. Vain rullalaakerin jälkivoitelu voidaan tehdä koneen käydessä. Noudata huoltotöissä viittä turvallisuussääntöä. VAROITUS Konevauriot Jos konetta ei huolleta, se voi vaurioitua. Tästä voi seurata häiriöitä, jotka saattavat aiheuttaa välittömän tai välillisen kuoleman, vaikeita vammoja tai esinevahinkoja. Huolla kone säännöllisesti. Käyttöohje, 09/2017, A5E A 73

74 Kunnossapito 9.2 Valmistelu ja ohjeet VARO Ilmassa lentelevät aineet paineilman kanssa työskennellessä Paineilmapuhdistuksessa ilmaan saattaa lentää pölyä, metallilastuja tai puhdistusainetta. Seurauksena voi olla henkilövahinkoja. Paineilmalla puhdistettaessa tulee huolehtia sopivasta imusta ja henkilösuojaimista, kuten suojalasit, hengityssuoja yms. HUOMIO Eristyksen vaurioituminen Jos vyyhdenpäähän pääsee tunkeutumaan metallilastuja paineilmalla puhdistamisen yhteydessä, eristys voi vaurioitua. Ilma- ja pintavälit voivat alittua. Kone voi vioittua. Huolehdi riittävästä imusta paineilmapuhdistuksen aikana. HUOMIO Vieraiden esineiden aiheuttamat konevauriot Huoltotoissä koneeseen voi jäädä vierasosia, kuten likaa, työkaluja tai irtonaisia osia, kuten ruuveja jne. Seurauksena voi olla oikosulku, madaltunut jäähdytysteho tai korkeammat käyttöäänet. Kone voi vaurioitua. Varmista huoltotöiden aikana, että koneen sisään tai pinnalle ei jää vierasosia. Kiinnitä irralliset osat uudelleen huollon jälkeen. Poista mahdollinen lika huolellisesti. Ohje Koska käyttöolosuhteet vaihtelevat suuresti, voidaan tässä antaa vain tarkastusten ja huoltotoimenpiteiden yleisiä määräaikoja, jotka koskevat häiriötöntä käyttöä. 9.2 Valmistelu ja ohjeet Pohjois-Amerikan markkinat (valinnainen) Noudata vastaavia rakennusstandardeja listatuille koneille tehtävien muutosten ja korjausten yhteydessä! Näiden koneiden arvokilpeen on merkitty seuraavat merkinnät. Underwriters Laboratories Canadian Standard Association 74 Käyttöohje, 09/2017, A5E A

75 Kunnossapito 9.3 Tarkastus Lakkavaurioiden korjaaminen Jos lakka on vaurioitunut, korjaa lakkavauriot. Näin taataan korroosiosuoja. Ohje Lakkakertymä Ota yhteys palvelukeskukseen (Sivu 97) ennen lakkavaurioiden korjaamista. Sieltä saat lisätietoja oikeasta lakkakertymästä ja lakkavaurioiden korjaamisesta Lakkaaminen Ohje Ryhmän IIC laitteille on saatavilla optiona kerrospaksuudeltaan yli 200 µm:n maalipinta. Yli 200 µm:n maalipinnat on tarkastettu staattisen sähkövarauksen suhteen. Yli 200 µm:n maalikerroksella varustetut koneet saa päällemaalata vain jos edellä mainitut ehdot täyttyvät. 9.3 Tarkastus Ohje Huomioi etenkin tarkastusaikaväleistä poikkeavat rullalaakerien jälkivoiteluajat. Ohje Tarkastuksen aikana ei tavallisesti ole tarpeen purkaa kolmivaihekoneita. Purkaminen on tarpeen ensimmäisen kerran, kun laakerit uusitaan Valinnaiset lisälaitteet Katso muiden käyttöohjeiden luettelo:autohotspot Käyttöohje, 09/2017, A5E A 75

76 Kunnossapito 9.3 Tarkastus Ensimmäinen tarkastus kokoonpanon tai korjaushuollon jälkeen Suorita seuraavat tarkastukset n. 500 käyttötunnin jälkeen tai viimeistään kuuden kuukauden kuluttua käyttöönotosta: Taulukko 9-1 Tarkastukset kokoonpanon tai korjaushuollon jälkeen Tarkastukset Käydessä Seistessä Sähköarvoja noudatetaan. X Sallitut lämpötilat eivät ylity laakereissa. X Koneen käynnin tasaisuus ja käyntiäänet eivät ole muuttuneet. X Perustaan ei ole ilmestynyt halkeamia eikä painaumia. (*) X X (*) Nämä tarkastukset voidaan suorittaa koneen käydessä tai seistessä. Muut tarkastukset voivat lisäksi olla tarpeen laitteistokohtaisten olosuhteiden vuoksi. HUOMIO Konevauriot Jos havaitset tarkastuksessa liian suuria poikkeamia normaalitilaan nähden, korjaa ne välittömästi. Muutoin kone voi vahingoittua Päätarkastus Varmista, että pystytyksen ehdot täyttyvät. Suosittelemme tekemään seuraavat tarkastukset n käyttötunnin jälkeen, viimeistään kahden vuoden kuluttua: Taulukko 9-2 Päätarkastuksen yhteydessä tehtävät tarkastukset Tarkastus Käynnin aikana sähköarvoja noudatetaan X sallitut lämpötilat eivät ylity laakereissa X koneen käynnin tasaisuus ja käyntiäänet eivät ole muuttuneet. X Kun ei käynnissä perustaan ei ole ilmestynyt halkeamia eikä painaumia. (*) X X koneen kohdistus on sallitun toleranssialueen sisällä X kaikki mekaanisten ja sähköisten liitosten kiinnitysruuvit on kiristetty tiukasti X kaikki potentiaaliliitokset, maadoitusliitokset ja suojat ovat oikealla paikalla ja niiden kontaktit ovat asianmukaiset. käämitysten eristysresistanssit ovat riittävän suuria X mahdollinen laakerien eristys on suoritettu kuvauksen mukaisesti. X johdinten ja eristysosien kunto on määräysten mukainen eivätkä ne ole värjäytyneet. (*) Nämä tarkastukset voidaan tehdä, kun kone ei ole käynnissä, tai tarvittaessa käynnin aikana. X X 76 Käyttöohje, 09/2017, A5E A

77 Kunnossapito 9.4 Huolto HUOMIO Konevauriot Jos havaitset tarkastuksessa liian suuria poikkeamia normaalitilaan nähden, korjaa ne välittömästi. Muutoin kone voi vahingoittua. 9.4 Huolto Huoltovälit VARO Ihon ja silmien ärtyminen Monet rasvat voivat aiheuttaa ihon ja silmien ärtymistä. Noudata kaikkia valmistajan antamia turvaohjeita. Koneissa on rasvalla kestovoideltavat rullalaakerit. Jälkivoitelulaite on saatavilla lisävarusteena. Noudata seuraavia ohjeita, jotta mahdolliset häiriöt voidaan havaita ja korjata ajoissa ja niistä seuraavat vauriot välttää: Huolla kone säännöllisesti ja asianmukaisesti. Tarkasta kone. Tutki kone. Koska käyttöolosuhteet vaihtelevat paljon, annetaan ainoastaan yleisiä määräaikoja häiriöttömässä käytössä. Mukauta tästä syystä huoltovälit paikallisia olosuhteita vastaaviksi (likaisuus, käynnistystiheys, kuormitus jne.). HUOMIO Koneen vioittuminen Koneen häiriöt ja ylikuormitus voivat aiheuttaa esinevahinkoja. Jos häiriöitä ilmenee, tarkasta kone välittömästi. Välitön tarkastus on välttämätön erityisesti kolmivaihekoneen sähköisen tai mekaanisen ylirasituksen yhteydessä (esim. ylikuormitus tai oikosulku). Toimenpiteet, aikavälit Käyttöohje, 09/2017, A5E A 77

78 Kunnossapito 9.4 Huolto Toimenpiteet annettujen käyttöaikojen kuluttua: Taulukko 9-3 Käyttöajat Toimenpiteet Käyttöajat Aikavälit Ensitarkastus 500 käyttötunnin jälkeen Viimeistään puolen vuoden jälkeen Jälkivoitelu (lisävaruste) Katso voitelukilvestä Puhdistus Paikan likaantumisasteen mukaan Päätarkastus Aina n käyttötunnin välein Vähintään 2 vuoden välein Lauhdeveden poisto Ilmasto-olosuhteiden mukaan Jälkivoitelu Jälkivoitelulaitteella varustettujen koneiden tiedot jälkivoiteluajoista, rasvamäärästä ja - tyypistä sekä muut tarvittavat tiedot on katsottava koneen arvokilvestä tai voitelukilvestä. Vakiomoottoreiden rasvatyypit (IP55) UNIREX N3 - valm. ESSO. Ohje Eri rasvatyyppien sekoittaminen ei ole sallittua. Pidempään varastoitaessa laakerien rasvan käyttöikä lyhenee. Tarkista rasvan kunto yli 12 kuukautta kestävän varastoinnin yhteydessä. Jos tarkistuksessa havaitaan rasvan likaantumista tai öljyn häviämistä, jälkivoitelu on tehtävä ennen käyttöönottoa. Kestovoideltu laakerointi, ks. luku Laakerointi (Sivu 80). Toiminta Voitele rullalaakerit seuraavasti: 1. Puhdista voitelunippa DE- ja NDE-puolelta. 2. Purista määritettyä rasvaa kilven tietojen mukaan ilmoitettu määrä. Noudata teho- ja voitelukilven tietoja. Jälkivoitelu on tehtävä koneen ollessa toiminnassa (maks /min). Laakerin lämpötila voi nousta aluksi huomattavasti ja laskee takaisin tavalliseen arvoon, kun liiallinen rasva on painettu pois laakerista. 78 Käyttöohje, 09/2017, A5E A

79 Kunnossapito 9.4 Huolto Puhdistaminen Voitelukanavien ja vanhan rasvan puhdistaminen Käytetty rasva kerääntyy laakerin ulkopuolelle ulomman laakerin kannen keräystilaan. Poista käytetty rasva laakerin vaihdon yhteydessä. Ohje Voitelukanavassa olevan rasvan vaihtamiseksi laakeriyksikkö on purettava. Jäähdytyskanavien puhdistus Puhdista ympäristön ilmaa kuljettavat jäähdytysilmakanavat säännöllisesti. Puhdistusten tiheyteen vaikuttaa paikallinen likaisuusaste. HUOMIO Koneen vaurioituminen Jos akselin ulostuloon tai koneen aukkoihin suunnataan paineilmaa, seurauksena saattaa olla esinevahinkoja. Vältä akselin tiivisterenkaiden ja koneen rakotiivisteiden suoraa altistusta paineilmalle Lauhdeveden poisto Jos kondenssivesiaukkoja on olemassa, avaa ne säännöllisin väliajoin ilmastollisten edellytysten mukaan. VAROITUS Vaarallinen jännite Esineiden joutuminen kondenssivesiaukkoihin (optio) voi vaurioittaa käämiä. Seurauksena voi olla kuolema, vakavia henkilövahinkoja tai esinevahinkoja. Suojausluokan vaatimusten täyttymiseksi on noudatettava seuraavia ohjeita: Kytke kone jännitteettömäksi ennen kondenssivesiaukkojen avaamista. Sulje kondenssivesiaukot esim. T-tulpilla ennen koneen käyttöönottoa. HUOMIO Kotelointiluokan laskeminen Jos kondenssivesiaukkoja ei ole suljettu, kone voi vaurioitua. Kotelointiluokan säilyttämiseksi kaikki tyhjennysaukot on suljettava uudelleen kondenssiveden poistamisen jälkeen. Käyttöohje, 09/2017, A5E A 79

80 Kunnossapito 9.5 Korjaushuolto 9.5 Korjaushuolto Noudata kaikissa koneella tehtävissä töissä seuraavia ohjeita: Noudata yleisiä turvallisuusohjeita. (Sivu 11) Noudata asennuspaikassa päteviä kansallisia ja toimialakohtaisia määräyksiä. Euroopassa käytettäessä noudata sähkötyöturvallisuutta koskevaa standardia EN Laakerointi Tarkasta käytettävän laakerin tiedot arvokilvestä tai luettelosta. Laakerien käyttöikä Pidempään varastoitaessa laakerien rasvan käyttöikä lyhenee. Kestovoidelluissa laakereissa tämä aiheuttaa laakerin käyttöiän lyhenemisen. Laakerien tai rasvan vaihto on suositeltavaa jo 12 kuukauden varastoinnin jälkeen. Jos varastointi kestää yli 4 vuotta, laakerit tai rasva on vaihdettava. Laakerin vaihto Suositeltava laakerin vaihtoväli normaaleissa olosuhteissa: Taulukko 9-4 Laakerin vaihtoväli Ympäristön lämpötila Käyttötapa Laakerin vaihtoväli 40 C Horisontaalinen kytkinkäyttö h 40 C Aksiaali- ja radiaalivoimilla h Älä käytä irrotettuja laakereita uudelleen. Poista vanha, likaantunut rasva laakerikilvestä. Vaihda olemassa oleva rasva uuteen. Vaihda akselitiivisteet laakerinvaihdon yhteydessä. Voitele tiivisteiden kosketuspinnat kevyesti. 80 Käyttöohje, 09/2017, A5E A

81 Kunnossapito 9.5 Korjaushuolto Ohje Erityiset käyttöolosuhteet Käyttötunteja vähentävät esimerkiksi Koneen vaakasuora asento. Huomattavat tärinä- ja iskukuormitukset. Toistuva suunnanvaihtokäyttö. Korkeampi ympäristön lämpötila. Korkeammat pyörimisnopeudet jne. 1 Lämmitys C Käyttöohje, 09/2017, A5E A 81

82 Kunnossapito 9.5 Korjaushuolto Purkaminen Ohje Merkitse kiinnitysosien sijainti sekä sisäliitosten järjestys ennen purkamista. Tämä helpottaa myöhempää kokoamista Tuuletin HUOMIO Tuulettimen vaurioituminen Jos tuuletin vedetään irti akselista liikaa voimaa käyttäen, se voi vaurioitua. Varo, etteivät tuulettimen pikakiinnitysmekanismit vaurioidu! Muovituuletin Avaa tuuletinlautasessa olevat ja reikäaihioilla varustetut murtoaukot asianmukaisesti. Lämmitä tuuletin sitä varten navan alueelta noin 50 C:n lämpötilaan. Käytä tuulettimen irti vetämiseen sopivaa työkalua (vedin). Aseta vetimen varret murtoaukkoihin ja kiristä vetimen säätöruuvia hieman. Nosta pikakiinnitysmekanismilla varustettujen tuulettimien kyseessä ollessa tuulettimen molemmat kiinnitysnokat samanaikaisesti akselin rengasurasta. Pidä kiinnitysnokat tässä asennossa. Vedä tuuletin tasaisesti akselista kiertämällä vetimen säätöruuvia. Jotta tuulettimen akseli, tuuletin ja laakeri eivät vaurioidu, älä lyö osia vasaralla. Jos osat vaurioituvat, tilaa niiden tilalle uudet. Metallituulettimen purkaminen Metallituuletin Irrota varmistinrengas. Käytä tuulettimen irti vetämiseen sopivaa työkalua (vedin). Aseta vetimen varret tuulettimen navan alueella oleviin aukkoihin. Vaihtoehtoisesti voit asettaa vetimen myös tuuletinlautasen ulompaan reunaan. Vedä tuuletin tasaisesti akselista kiertämällä vetimen säätöruuvia. Jotta tuulettimen akseli, tuuletin ja laakeri eivät vaurioidu, älä lyö osia vasaralla. Jos osat vaurioituvat, tilaa niiden tilalle uudet. 82 Käyttöohje, 09/2017, A5E A

83 Kunnossapito 9.5 Korjaushuolto Laakerikuoret Suojaa laakerit niiden sisään tunkeutuvalta lialta ja kosteudelta Kytkennät 1. Vaihda mahdolliset ruostuneet ruuvit. 2. Älä vahingoita jännitteisten osien eristyksiä. 3. Merkitse mahdollisesti irrotettavien arvo- ja lisäkilpien sijainnit muistiin. 4. Varo vaurioittamasta keskityspyöriä Asennus Kone on koottava mahdollisuuksien mukaan oikaisulaatan päälle. Näin taataan, että jalkapinnat ovat samalla tasolla. Älä vahingoita staattorikotelosta ulos työntyviä käämityksiä laakerikilpeä asennettaessa. Tiivistystoimenpiteet 1. Levitä keskitysreunaan tiivistysnestettä, esim. Fluid-D, Hylomar. 2. Tarkista liitäntäkotelon tiivisteet ja vaihda tarvittaessa. 3. Korjaa mahdolliset maalipinnan ja ruuvien vauriot. 4. Noudata tarvittavia toimia kotelointiluokan ylläpitämiseksi. 5. Älä unohda vaahtomuovisuojusta johdon läpiviennistä. Sulje aukot kokonaan ja vältä johtojen osumista teräviin reunoihin. Katso myös Liitäntäkotelo, laakerikilvet, maadoitusjohdin, peltinen tuuletinkoppa (Sivu 86) Laakerikuorten asennus Noudata laakerikuorten asennuksessa määrättyjä ruuvien kiristysmomentteja (Sivu 86) Laakereiden asennus Laakerin tiiviste Noudata seuraavia ohjeita: Koneen roottoriakselin tiivistämiseen käytetään akselin tiivisterenkaita. Noudata V-renkaiden asennusmittoja. Käytä annettuja laakereita. Käyttöohje, 09/2017, A5E A 83

84 Kunnossapito 9.5 Korjaushuolto Varmista laakeritiivistelevyjen oikea asento. Käytä edellisen sivun kiinnityselementtejä. Kiintolaakereissa voi olla joko varmistusrengas tai laakerikansi. Tiivistä laakerikannen ruuvit tiivistelaattojen tai rasvan avulla. Älä muuta laakerikansien asentoja (DE-puoli ja NDE-puoli, tai sisä- ja ulkopuoli). Asennusmitta "x" V-renkaiden asennusmitta "x" Rakennekoko ± ±1 X [mm] Vakiomalli ± ,5 ±1,2 Erikoismalli Tuulettimen asennus Varo, etteivät tuulettimen pikakiinnitysmekanismit vaurioidu! Lämmitä tuuletinta tätä varten navan alueelta noin 50 C:n lämpötilaan. Jos osat ovat vaurioituneet, tilaa niiden tilalle uudet Muita asennusohjeita Sijoita kaikki arvo- ja lisäkilvet alkuperätilan mukaisesti. Kiinnitä sähköjohdot tarvittaessa. Tarkista kaikkien ruuvien kiristysmomentit, myös irrottamattomista ruuveista. 84 Käyttöohje, 09/2017, A5E A

85 Kunnossapito 9.5 Korjaushuolto Ruuvinvarmistimet Ruuvit tai mutterit, jotka on asennettu yhdessä varmistus-, jousitus- ja/tai voimansiirtoelementtien kanssa (esim. varmistuslevyt, jousirenkaat jne.) tulee uuden kokoonpanon aikana varustaa jälleen vastaavilla toimintakykyisillä elementeillä. Varmistus- ja tiivistyselementit on vaihdettava aina! Sähköliitännät - liitinalustan liitännät Taulukko 9-5 Liitinalustan sähköliitäntöjen kiristysmomentit Kierteen M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 min. 0,8 0,8 1,8 2,7 5, Nm maks. 1,2 1,2 2, Kaapeliruuviliitokset Ohje Varo vaurioittamasta kaapelin kuorta. Mukauta kiristysmomentit kaapelin kuoren materiaalin mukaan. Suoraan koneeseen asennettavien metallisissa ja muovisissa kaapeliruuviliitoksissa sekä muissa ruuviliitoksissa (esim. supistusosissa) on käytettävä taulukon mukaisia kiristysmomentteja. Taulukko 9-6 Kaapeliruuviliitosten kiristysmomentit Metalli ± 10 % [Nm] Muovi ± 10 % [Nm] Liitosalue [mm] Standardi -30 C C M 12 x 1,5 8 1,5 3,0... 7,0 M 16 x 1, , ,0 M 20 x 1, , ,0 M 25 x 1,5 9, ,0 M 32 x 1, , ,0 M 40 x 1,5 6 19, ,0 M 50 x 1, , ,0 M 63 x 1,5 34, ,0 O-rengas Nyörin [mm] 2 Käyttöohje, 09/2017, A5E A 85

86 Kunnossapito 9.5 Korjaushuolto Liitäntäkotelo, laakerikilvet, maadoitusjohdin, peltinen tuuletinkoppa Jos muita kiristysmomentteja ei ole annettu, noudata seuraavan taulukon arvoja. Taulukko 9-7 Liitäntäkotelon, laakerikilpien ja maadoitusjohtimen ruuviliitosten ruuvien kiristysmomentit Kierteen M 3,5 M 4 M 5 M 6 M 8 M 10 M 12 M 16 M20 Nm min. 0,8 2 3, maks. 1, Käyttöohje, 09/2017, A5E A

87 Varaosat Osien tilaus Ilmoita vara- ja korjausosatilauksen yhteydessä osien tarkan kuvauksen lisäksi aina myös konetyyppi ja koneen sarjanumero. Varmista, että osan nimitys vastaa osaluetteloissa olevaa nimitystä, ja anna lisäksi vastaava osanumero. Vara- ja korjausosia tilattaessa tarvitaan seuraavat tiedot: Nimitys ja osanumero Koneen tilausnumero ja sarjanumero Koneen tyyppi ja sarjanumero löytyvät arvokilvestä. Katso myös Spares On Web ( Varaosien tilaaminen Internetistä Palvelussa "Spares on Web" voit selvittää itse helposti ja nopeasti moottorin vakiovaraosien tilausnumerot. Spares on Web ( Palvelun "Spares on Web" lyhyt käyttöohje on osoitteessa: Spares on Web -ohje ( Osaryhmien määritelmät On olemassa seuraavia osaryhmiä: Varaosat Varaosat ovat koneen osia, joita voidaan tilata tuotantoaikana ja tuotannon päätyttyä vielä korkeintaan 5 vuotta. Anna ainoastaan valtuutettujen huolto- tai kuntoonpanokumppaneiden vaihtaa osat. Korjausosat Korjausosat ovat osia, joita toimitetaan ainoastaan koneen aktiivisen tuotannon aikana (ilmoitukseen tuotteen valmistamisen lopettamisesta saakka). Korjausosat ovat osia, joita käytetään ajankohtaisten tuotteiden korjaamiseen tai muuttamiseen. Anna ainoastaan valtuutettujen huolto- tai kuntoonpanokumppaneiden vaihtaa osat. Standardiosat Käyttöohje, 09/2017, A5E A 87

88 Varaosat 10.3 Osaryhmien määritelmät Standardiosat ovat koneen osia, joita on saatavana vapaasta kaupasta mittojen, materiaalin ja pinnan koostumuksen mukaisesti. Yksityiskohtainen luettelo on luvussa. Muut osat Muut osat ovat pienosia, joita tarvitaan räjähdyspiirustuksen täydentämiseksi. Näitä osia ei kuitenkaan toimiteta yksitellen vara- tai korjausosina. Niiden toimittaminen rakenneryhminä (esim. koko liitäntäkotelo) on mahdollista pyynnöstä. Seuraavat toimitusvelvollisuudet koskevat varakoneita ja korjausosia koneen toimittamisen jälkeen. Siemens toimittaa korkeintaan 3 vuoden ajan alkuperäisen koneen toimittamisesta laskien vastaavan asennusmittojen ja toiminnan kannalta varakoneen, sarjakytkennän muutokset mahdollisia. Varakoneen toimittamisesta kyseisten 3 vuoden sisällä ei ole seurauksena takuuajan uudelleen alkaminen. Konesarjan aktiivisen tuotannon päätyttyä toimitettujen varakoneiden arvokilpeen merkitään lisäksi, että ne ovat varamoottoreita. Näille varamoottoreille tarjotaan varaosia ainoastaan tilauksesta, korjaus tai vaihto eivät ole mahdollisia. Kun nämä 3 vuotta ovat kuluneet loppuun (alkuperäisen koneen toimituksesta), näille koneille on olemassa enää korjausmahdollisuus (sen mukaan, miten vaadittavia varaosia on saatavana). Varaosia on saatavana korkeintaan 5 vuoden ajan alkuperäisen moottorin toimituksesta lähtien, Siemens tarjoaa lisäksi vielä 5 vuoden ajan tietoa varaosista ja toimittaa tarvittaessa vaadittavat asiakirjat. Taulukko 10-1Tilausesimerkki Laakerikilpi DE-puolella Konetyyppi * 1.40 laakerikilpi 1PC1341-1DB43-4AA0 Tunniste- nro * E0705/ * vastaa arvokilpeä Katso tyyppi ja valmistusnumero kilvistä ja koneen dokumentaatiosta. Rullalaakerien vaihdossa tarvitaan laakeritunnuksen lisäksi myös laakerimallin jälkiasetustunnus. Molemmat tunnukset löytyvät arvokilvestä ja koneen asiakirjoista, tai ne voidaan tarkastaa koneeseen asennetusta laakerista. Tämän luvun graafiset esitykset ovat perusmallien periaatekuvauksia. Niiden tehtävänä on kuvata varaosia. Toimitettu malli voi erota yksityiskohdissaan näistä kuvista. 88 Käyttöohje, 09/2017, A5E A

89 Varaosat 10.4 Koneen osat 10.4 Koneen osat Osa Kuvaus Osa Kuvaus 1.00 Laakerointi, DE-puoli Liitäntäkotelo, kokonainen 1.40 Laakerikilpi 5.44 Liitäntäkotelon yläosa 1.43 Akselin tiivisterengas 5.49 Kierteittävä ruuvi 1.44 Laakerin kansi 5.70 Sanka 1.46 Peiterengas 5.78 Joustolaatta 1.49 Ruuvi 5.79 Ruuvi 1.58 Jousiprikka 5.83 Tiiviste 1.60 Rullalaakerit 5.84 Liitäntäkotelon kansi 1.63 T-tulppa, harmaavalurauta Liitäntäkotelon kansi tiiviste mukaan lukien, (valinnaisesti ruuvi) 1.65 Voitelunippa 5.89 Ruuvi 3.00 Roottori, kokonainen 5.96 Sulkutappi 3.38 Kiila 6.00 Laakerointi, NDE-puoli 4.00 Staattori, kokonainen 6.02 Varmistinrengas 4.04 Rengasruuvi 6.10 Rullalaakerit 4.11 Ruuvi 6.20 Laakerikilpi 4.18 Arvokilpi 6.23 Akselin tiivisterengas 4.19 Kierteittävä ruuvi 6.24 Laakerin kansi NDE-puoli, ulko 4.20 Peite 6.25 Voiteluholkki 4.31 Maadoituskulma 6.29 Kierteittävä ruuvi 4.35 Levy 6.65 Voitelunippa 4.37 Liitinlevy 7.00 Tuuletus, kokonainen 4.38 Joustolaatta 7.04 Tuuletin 4.39 Maadoitusruuvi (kierteet uurtava ruuvi) 7.40 Tuuletinkotelo 5.00 Liitäntäkotelo, kokonainen 7.49 Ruuvi 5.03 Tiiviste 5.10 Liitinalusta, kokonainen 5.19 Kierteittävä ruuvi 5.21 Ruuvi (porattu) Rullalaakereiden asennus- ja irrotuslaitteita, tuulettimia ja voimansiirtoelementtejä ei toimiteta. Käyttöohje, 09/2017, A5E A 89

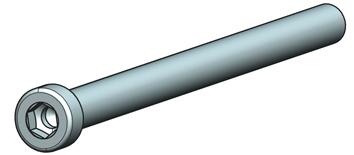

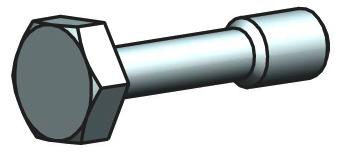

90 Varaosat 10.5 Standardiosat 10.5 Standardiosat Taulukko 10-2Osta standardiosat vapaasta kaupasta mittojen, materiaalin ja pinnan koostumuksen mukaisesti. Nro Standardi Kuva Nro Standardi Kuva 6.02 DIN DIN DIN DIN EN ISO DIN EN ISO EN ISO DIN EN ISO Käyttöohje, 09/2017, A5E A

91 Käyttöohje, 09/2017, A5E A,0% BG harmaavalu Räjähdyspiirustukset,0% 10.6 Varaosat 10.6 Räjähdyspiirustukset 91

92 92,0%,0% %* %* Varaosat 10.6 Räjähdyspiirustukset BG harmaavalu Käyttöohje, 09/2017, A5E A

93 Hävittäminen Johdanto Ympäristön suojelu ja luonnonvarojen säästäminen ovat meille yrityksenä tärkeitä asioita. Maailmanlaajuinen ympäristöasioiden hoito standardin ISO mukaan huolehtii lakien noudattamisesta ja asettaa sille korkeat standardit. Ympäristöä säästävä valmistus, tekninen turvallisuus ja terveyden suojaaminen ovat tavoitteita jo tuotekehittelyssä. Seuraavassa luvussa on suosituksia koneen ja sen komponenttien ympäristöä säästävästä hävittämisestä. Noudata hävittämisessä paikallisia määräyksiä RoHS - tiettyjen vaarallisten aineiden käytön rajoitus RoHS:n ("Restriction of certain Hazardous Substances" ) mukaan korvaamme tekniikan tason mukaisesti ympäristölle vaaralliset aineet vaarattomilla. Etusijalla on käyttöturvallisuus Purkamisen valmistelu Koneen purkamisen saa suorittaa tai sitä saa valvoa vain pätevä henkilöstö, jolla on tarvittava asiantuntemus. 1. Ota yhteyttä paikalliseen hävittämiseen erikoistuneeseen yritykseen. Ota selvää, miten kone tulee purkaa ja komponentit valmistella. 2. Noudata viittä turvallisuussääntöä (Sivu 12). 3. Irrota kaikki sähköliitännät ja poista kaikki johdot. 4. Poista nesteet, kuten öljy ja jäähdytysnesteet. Kerää nesteet erikseen ja hävitä ne asianmukaisesti. 5. Irrota koneen kiinnitykset. 6. Kuljeta kone soveltuvaan purkupaikkaan Maakohtaiset lakimääräykset Ohje Maakohtaiset lakimääräykset Noudata koneen tai sen käyttöiän yksittäisissä vaiheissa syntyvien jätteiden hävittämisessä asiaankuuluvia maakohtaisia lakimääräyksiä. Käyttöohje, 09/2017, A5E A 93

94 Hävittäminen 11.6 Komponenttien hävittäminen 11.5 Koneen purkaminen Pura kone yleisen konetyypin mukaisen menettelytavan mukaan. VAROITUS Koneen osat voivat pudota Koneessa on painavia osia. Nämä osat voivat pudota konetta purettaessa. Seurauksena voi olla kuolema, vakavia vammoja tai esinevahinkoja. Varmista koneen osat putoamista vastaan, ennen kuin irrotat ne Komponenttien hävittäminen Rakenneosat Koneet koostuvat suurimmaksi osaksi teräksestä ja erilaisista kupari- ja alumiiniosuuksista. Metallimateriaalit ovat yleisesti ottaen kierrätettäviä. Jaa osat hyötykäyttöä varten seuraaviin luokkiin: Teräs ja rauta Alumiini Kirjometalli, esim. käämitykset Käämityksen eristys lajitellaan kuparikierrätykseen. Eristemateriaalit Kaapelit ja johdot Elektroniikkaromu Apuaineet ja kemikaalit Erottele apuaineet ja kemikaalit hävittämistä varten esim. seuraavasti: Öljy Rasva Puhdistus- ja liuotinaineet Lakkajäämät Korroosiosuoja-aineet Jäähdytyslisäaineet, kuten estoaineet, jäänestoaineet ja torjunta-aineet Hävitä erotellut komponentit paikallisten määräysten mukaan tai anna hävittäminen alan yrityksen tehtäväksi. Tämä koskee myös liinoja ja puhdistusvälineitä, joilla konetta on puhdistettu ja käsitelty. 94 Käyttöohje, 09/2017, A5E A

95 Hävittäminen 11.6 Komponenttien hävittäminen Pakkausmateriaali Ota tarvittaessa yhteyttä jätehuoltoyritykseen. Merikuljetukseen tarkoitetut puupakkaukset ovat kyllästettyä puuta. Noudata paikallisia määräyksiä. Tiivispakkauksen kalvo on alumiinifoliolaminaattia. Sitä voidaan hyödyntää energiantuotannossa. Likaiset kalvot on hävitettävä jätteenpolttolaitoksessa. Käyttöohje, 09/2017, A5E A 95

96 Hävittäminen 11.6 Komponenttien hävittäminen 96 Käyttöohje, 09/2017, A5E A

97 Huolto ja tuki A Tekniset kysymykset ja lisätiedot Jos sinulla on teknisiä kysymyksiä tai tarvitset lisätietoja, ota yhteyttä Tekninen tuki ( Ota esille seuraavat konetta koskevat tiedot: Tyyppi Sarjanumero Nämä tiedot on merkitty arvokilpeen. Yhteyshenkilö Jos tarvitset apua paikan päällä tai haluat tilata varaosia, ota yhteyttä paikalliseen yhteyshenkilöön. Hän puolestaan ottaa yhteyttä paikalliseen huoltokeskukseen. Oman yhteyshenkilösi löydät yhteyshenkilötietokannasta: ( Siemens-tuki matkalle Siemens Industry Online Support -sovelluksella saa optimaalisen tuen kaikkialla. Sovellus on käytettävissä Apple ios-, Android- ja Windows Phone - puhelimissa. Käyttöohje, 09/2017, A5E A 97

98 Huolto ja tuki 98 Käyttöohje, 09/2017, A5E A

99 Laatuasiakirjat B B.1 SIOS-sovelluksen laatuasiakirjat SIMOTICS Laatuasiakirjat ovat osoitteessa: ( support.industry.siemens.com/cs/ww/en/ps/13310/cert) Käyttöohje, 09/2017, A5E A 99
