1 ILMANKÄSITTELYTUOTTEET Hinnasto Kanavatuotteet Paloturvallisuus Päätelaitteet Ilmankäsittelykoneet ja ilmastointipuhaltimet Iloxair

2 TOIMITUSEHDOT 1. Hinnat Hinnat ovat euroina, arvonlisäverottomina (0 %) vapaasti tehtaallamme välimyyntivarauksin. Pidätämme oikeuden hinnanmuutoksiin. 2. Tehdastoimituserät Vakiopakkauksissa toimitettavat kanavatuotteet ja päätelaitteet sekä tähdellä merkityt puhaltimet ja koneet kuuluvat pääsääntöisesti varastoivien jälleenmyyjiemme tuotevalikoimaan. Vakiotuotteiden tehdastoimitukset tulevat kannattaviksi vasta, kun toimitus erän nettoarvo ylittää kanavatuotteiden, koneiden/puhaltimien ja päätelaitteiden osalta 1700 uroa. 3. Tehdastoimituksien rahdit, kuljetusvakuutukset ja kuljetusvahingot. Käytettäessä toimitusehtoa DAP (isoterms 2010) työmaalla Suomessa peritään asiakkaalta kuljetuksesta korvaus seuraavasti: Ilmankäsittelykoneet ja ilmastointipuhaltimet Päätelaitteet ja kanavatuotteet Toimitusosoitteen postinumero ,2 % 3,0% Toimitusosoitteen postinumero ,2 % 4,0% Toimitusosoitteen postinumero ,2 % 5,0% Toimitusosoitteen postinumero ,2 % 5,0% Minimirahtiveloitus 115. Pyöreät kanavat toimitetaan kertakäyttöisissä kanavahäkeissä aina kokoon mm asti. 40 / häkki. Kanavahäkit voidaan pyydettäessä huputtaa. Nettohinta 15 / huppu. Kaikki tavarakuljetuksemme vakuutetaan ostajan lukuun, ellei erikseen etukäteen muuta sovita. Vakuutuksesta veloitetaan 0,65% laskun loppusummasta. Kuljetusvakuutus korvaa kuljetuksen aikana tapahtuneen vahingon. Vahingoittuminen on todettava yhteisesti vastaanottajan ja kuljettajan toimesta ja merkittävä rahtikirjaan. HIAB-auton käytöstä veloitamme todellisten kustannusten mukaan. 4. Pientoimitukset Käsittelykustannusten ilmastointipuhaltimet emme myönnä alennusta tilauksista, joiden arvo hinnastohinnoin laskettuna on alle 250 euroa. 5. Palautukset Palautustavaraa vastaanotamme vain, jos palautus johtuu omasta virheestämme. 6. Voimassaoloaika Tuotteiden hinnoittelussa käytetään kulloinkin viimeksi päivättyä hinnastoa. Tilauspäivän hinta on voimassa enintään 3 kuukautta. 7. Toimitusajat (T-A) varastotuotteet () 3 10 työpäivää muut tuotteet erillisen sopimuksen mukaan 8. Maksuehdot Maksuehto 14 pv netto, yliaikakorko 10 %. 9. Takuuehdot Fläkt Woods Oy myöntää valmistamilleen tuotteille takuun suunnittelu-, materiaali- ja valmistusvirheiden varalle, kuten taloteknisten tuotteiden toimitusehdoissa (TALTEK YT 2) kohdassa 18, Vastuu virheistä ja puutteista takuuaikana on määritelty. Takuuaika on 24 kuukautta käyttöönotosta, mutta enintään 30 kuukautta toimituspäivästä tehtaalta. Takuu edellyttää, että laitteiden mukana toimitettuja asennus- ja huolto-ohjeita on noudatettu ja että laitetta käytetään sille määritellyissä olosuhteissa. 24 kuukauden takuu edellyttää myös valmistajan laatiman huolto-ohjelman noudattamista. Huolto-ohjelmaan sisältyy vähintään yksi (1) huoltokerta vuoden käytön jälkeen. Suoritettu huolto on dokumentoitava tuotteen mukana toimitettuun määräaikaishuolto pöytäkirjaan. 10. Välilliset vahingot Myyjä ei vastaa välillisistä vahingoista, kuten tuotannon tai liikevaihdon vähentymisestä tai keskeytymisestä, saamatta jääneestä voitosta tai muusta vaikeasti ennakoitavasta vahingosta. 2

3 SISÄLLYSLUETTELO Kanavatuotteet 6 41 Päätelaitteet Ilmankäsittelykoneet ja ilmastointipuhaltimet Iloxair Yhteyshenkilöt 112 3

4 Kaksi leimaa, jotka säästävät sinulle selvää rahaa! Fiksu urakoitsija tekee elämänsä helpoksi ja välttää turhia kuluja. Valitsemalla ilmanvaihtokohteisiin laatuluokitellut komponentit työ sujuu nopeammin, kustannuksia säästyy ja lopputulos on kaikille osapuolille kunniaksi. Fläkt Woods -tuotteista löydät aina tuotetarran, josta selviää tuotteen nimi, tyyppi ja mitat. Kun katsot tarraa tarkemmin, löydät siitä myös urakoitsijalle rahaa ja vaivaa säästäviä merkintöjä. Käyttämällä M1-puhtausluokiteltuja Ecoduct-kanavia ja Veloduct-kanavaosia ja noudattamalla asennusohjeita urakoitsija saavuttaa kohteessa P1-puhtausluokan ja välttyy siten ennen käyttöönottoa vaadittavalta kanaviston nuohousurakalta. Toinen rahaa säästävä leima on STF-merkki. Kun tuotteessa on STF-tiiviystyyppihyväksyntä, se tarkoittaa, että kanaviston painekokeet voidaan tehdä pistokokeina. Taas selvää rahansäästöä urakoitsijalle. Tee elämäsi helpommaksi ja säästä samalla rahaa. Varmista, että valitsemissasi tuotteissa on Fläkt Woodsin tuotetarra! STF-tunnus on merkki myös siitä, että päätelaitteemme ovat tyyppihyväksyttyjä, kalibroituja tuotteita, jotka ovat läpäisseet polttotestit ja täyttävät Suomessa voimassa olevat rajoittavalle kuristimelle asetetut vaatimukset savukaasujen leviämisestä.» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta 4

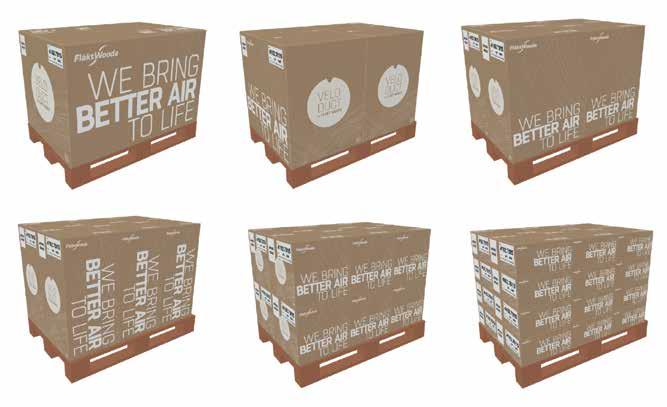

5 PAKKAUSKOOT P1 P2 P4 P6 P12 P24 PAKKAUSTEN MITAT Koodi Pituus Leveys Korkeus Paino kg Tilavuus laatikkoja/lava P1 P2 P4 P6 P12 P ,2 2,6 1,6 1,1 0,8 0,5 0,77 0,38 0,19 0,13 0,064 0, » Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta

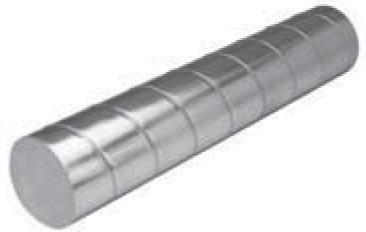

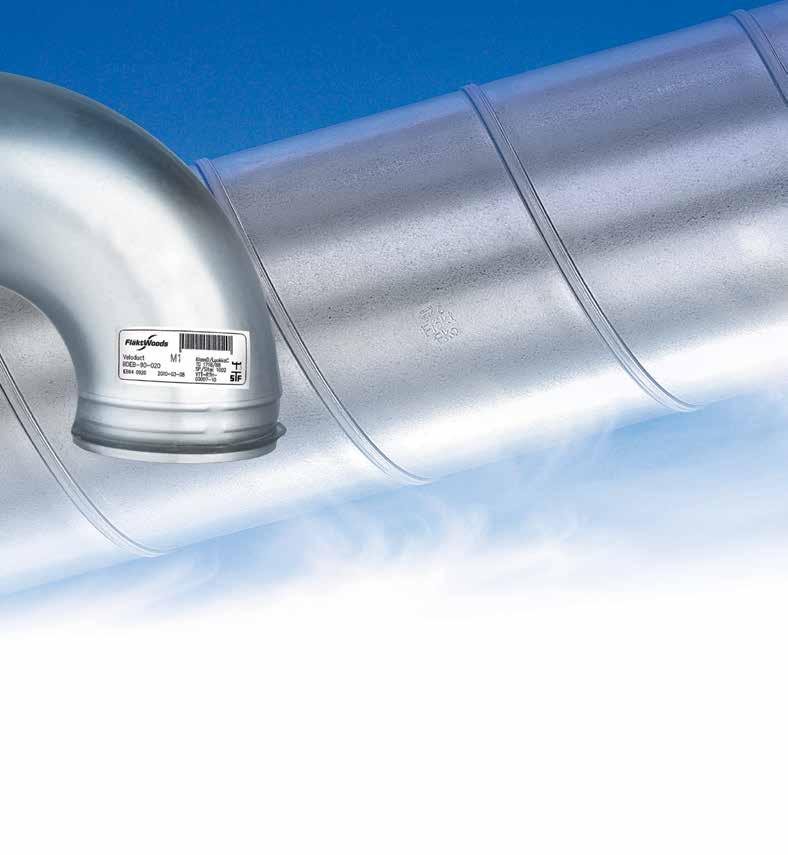

6 Kanavatuotteet Pyöreä Veloduct-kanavajärjestelmä Puhdistusluukut FLEK BDEN-1-D 1 BDEN-3-D 1 FLET-d 1 -D 1 BDEG-3 BDEG-2 BDEG-4-D 1 -K BDEG-4-D 1 -KE Saunakanava, teleskooppinen BDKE-D 1 BDKP-3-D 1 BDKL-1-D BDEG-7-D 1 BDEM-1-D BDEM-4-D 1 -K BDED-1-D-d 1 FLEX-D-bbb BFKL-1-a-b BDBL-a-D-cm BDEM-4-D-L BDEB-aa -D1 90 BDEB-aa -D1 45 BDKF-2-D-d 1 Activent-suutinkanavat IP-D BDEB-aa -D1 30 BDEB-aa -D1 15 BDKF-4-D 1 -d 1 Pyöreät erikoiskanavat EKOD BDKU-D BDEG-4-D 1 1 BDEC-1-D 1 BDET-1-D 1 -d 1 EK-3-D EG-4-D1 EB-90-D1 EB-45-D1 ET-D1-d1 EN-D 1 BDEG-1-D BDEA-1-D-d 1 KL-D KF-2-D-d1 HAEK-3-D s HAEB-90-D 1 -K HAEB-45-D 1 -K BDKU-D 1 BDEA-6-D 1 HAKF-2-D-d 1 -K HAET-D 1 -d 1 -K HAEP-1-D 1 HAEN-D 1 -K HAEP-1-D 1 BDEA-5-D 1 BDEG-1-D BDEG-4-D 1 BDEC-1-D 1 BDEA-5-D 1 Valvontalaitteet XBEZ-71-D 1 DYMA-1-D 1 -e-f EYMA-2-D 1 -e-f EYMA-D1 EYBA-2 FICO-128 FICO-2 FDKC-2 FDRC FDKS BDSK-D UNO-D-K-R A Activent-kanavan kannatin EBGA-2-D Paloturvallisuustuotteet DoubleDuct-eristekanavisto ETPR-E-1 FK120/FK90 ETCE ETPR DDPK-3-D-T DDAB-90-D 1 DDAB-45-D 1 DDAB-30-D 1 DDAB-15-D 1 DDAP-1-D ESAS ESAR ESAD DDAN-1-D 1 DDAN-4-D 1 DDAM-1-D DDAT-1-D 1 -d 1 DDAT-2-D 1 -d 1 DDAG-10 Äänenvaimentimet DDAD-1-D-d 1 DDAD-10-D 1 -d 1 DDAD-3-D-d 1 DDAD-30-D 1 -d 1 DDAD-11-D-d 1 DDAG-40 BDER-40-D 1 -L BDER-44-D 1 -L BDER-45-D 1 -L Säätö- ja sulkupellit Sälepellit 6 BDER-71-D1-L BDER-73-D1-L DB BDEP 4-D 1-1 BDEP-1-D 1-1 SPBA1 SPBA3 SPBA pyöreä

7 Kanavatuotteet KANAVATUOTTEET SISÄLLYSLUETTELO Pyöreä Veloduct... 8 Kanava...EKOD... 8 Teleskooppikanavat...FLEX... 8 Teleskooppikanavat...FLEK... 9 Saunakanava...SKT... 9 Käyrät 90, 45, 30, 15...BDEB... 9 Sisäliitin...BDEN-1 ja Ulkoliitin...BDEM-1 ja , 9 Suoraliitin...BDEC Päädyt...BDEG-1 ja Imukartio...BDKU Liitin, suora...bdec Sivuliittimet tasopinnoille...bdea-5 ja T-kappale...BDET , 12 T-kappale...FLET...12 Sivuliitin kanavaan...bdea , 12 Muuntoliittimet...BDED-1 ja Muuntoliittimet...BDKF-2 ja Pyöreät erikoiskanavat...23 Sinkitty, ainevahvuus 1,25 mm...23 Haponkestävästä teräksestä...23, 24 Sadekatos...XBEZ...24 Ilmanottolaite...DYMA...24 Ulospuhallushajotin...EYMA Ulospuhallushajotin...EYMA Ulospuhallushajotin...EYBA Vastalaippa...EBGA Kannatusside...BDSK...25 Liimakilvet...TL, PP, SP...25 UNO-suutinkanava...26 Activent-suutinkanavat...26 DoubleDuct...27, 28 Kanavatuotteet Säätöpellit...BDEP-1 ja Säätöpellin lisätarvikkeet...bdez Äänenvaimennin...BDER Äänenvaimennin...DB Puhdistusluukku, päätyluukkuna...bdeg Puhdistusluukku, kanavaosana...bdke ja BDKP Puhdistusluukku jälkiasennettava...bdkl Puhdistusluukku, eristetty...bdbl...17 Puhdistusluukku tasopinnalle...bfkl...17 Sälepellit...SPBA...18, 19, 20, 22...SPCA...21 Palopellit... ETPR-E-1, ETPR...30, 31...ETCE, ETCS FK120/FK ETPS-E...34 Savunhallintakanava...ESAD ESAR...34 Savunhallintapellit...ESAS...35 Valvontajärjestelmät...Fico-128 ja Savunilmaisimet...FDKC-2, FDKS, FDRC..37 Veloduct-kanavatilauspohja

8 Kanavatuotteet PYÖREÄ VELODUCT-KANAVAJÄRJESTELMÄ STF-tyyppihyväksytyt Veloduct-kanavat ja -kanavaosat koot mm, tiiviysluokka C. Sitac-tyyppihyväksyntä järjestelmälle, tiiviysluokkka D. Sisäilmastoluokitus 0 mukaisesti puhtausluokiteltu tuote. Kanavat ja kanavaosat standardien SFS EN mukaan. Teräslaatu Dx51D + Z 275 MAC/MBC ellei toisin ole mainittu. D, d = kanavakoko D 1, d 1 = osakoko Nimelliskoot cm:einä Varastotuotteet merkitty tähdellä ) Pyöreä kanava EKOD Kanavan päät suljettuina Hinnat / m Ekoduct-kanavat toimitetaan kertakäyttöisissä puuhäkeissä. Näistä veloitetaan 40 /häkki. Ainevahv ,5 mm ,7 mm 0,9 mm EKOD-3-D-1 Toimituspituus 3 m EKOD-6-D-1 Toimituspituus 6 m Halkaisija D cm / m 12,50 13,50 15,20 18,80 22,60 28,40 34,30 55,40 72,20 93,90 131,00 209,00 293, / m 13,50 15,20 18,80 22,60 28,40 34,30 55,40 72,20 93,90 131,00 209,00 293, Määrämittaan valmistettu pyöreä kanava; lisähinta 15 % Teleskooppinen kanava FLEX-D-bbb FLEX-D-120 Pituus 1,15 1,75 m FLEX-D-040 Pituus 0,4 0,6 m FLEX-D-012 Pituus 120 mm D / D ,50 40,40 55, ,00 33,80 37, ,00 15,30 17, Sisäosa BDEM-4-D-L Ilmaputki IP-D D / D Pituus 565 mm Pituus 230 mm Pituus 70 mm 22,40 17,70 8, ,60 33,30 18,60 12, ,10 34,20 20,10 13, , ,10 8

9 Kanavatuotteet D / D Pyöreä kanava FLEK FLEK-D-120 Pituus 1,15 m Toimitus pahvipakkauksessa ,20 16,70 21, Saunakanava, teleskooppinen SKT, pituus 1 2 mm ,00 135, Kanavatuotteet Kanavaosat - käyrät Hinnat / kpl Käyrät BDEB-aa -D 1 D / D 1 ltk/lava ltk/lava ltk/lava ,80 13,40 16,40 22,90 32,50 50,10 65,30 86,60 113,00 198,00 434,00 807, ,00 85/340 36/216 30/120 30/60 16/32 8 /16 7/ ,20 11,60 13,00 18,00 23,10 32,30 47,80 65,30 85,10 133,00 311,00 488,00 828,00 90/540 90/360 33/198 26/104 14/56 16/32 14/ ,50 50/600 12,60 75/450 13,40 40/240 16,60 20/120 23,20 16/64 35,70 36/36 43,20 17/17 57,70 67,60 110,00 260,00 441,00 594,00 15,30 11,70 13,00 13,80 17,80 29,20 38,30 51,90 60,80, Tilausesimerkki: BDEB tai BDEB-45--T, lyhyt BDEB-90-xxx-4, T = yksittäispakattu Koot 040, yksittäispakattuna ja M1-puhtausluokiteltuna lisähinta 8 %; koodi BDEB-aa -D 1 -T BDEB-90 CE-merkitty 010 koosta lähtien Kanavaosat - liittimet Hinnat / kpl. Sisäliitin BDEN-1-D 1 Pitkä sisäliitin BDEN-3-D 1 Ulkoliitin BDEM-1-D Puhdistusliitin BDEM-4-D 1 -K D / D 1 ltk/lava Toinen pää ilman sikkiä ltk/lava ,00 8,00 8,20 8,60 9,90 12,10 15,90 21,30 28,70 44,60 87,70 146,00 198,00 50/600 35/420 20/240 25/150 30/120 80/80 30/30 20/20 15/ ,10 4,10 4,40 4,40 5,00 6,40 8,60 12,60 14,40 21,10 49,50 56,70 75,80 50/600 30/360 40/240 25/ /120 80/80 15,90 16,30 16,40 21,20 9

10 Päädyt D / D 1 ltk/lava ltk/lava BDEA-5-D 1 kartio BDEA-6-D 1 jyrkkä Sivuliittimet tasopinnoille Suoraliitin D / D 1 pakkaus- koko ltk/lava ltk/lava ,00 69,80 70,10 75,20 78,50 102,00 113,00 130,00 161,00 237,00 332,00 538,00 7,90 8,00 9,30 11,10 12,60 15,80 20,50 65,10 74,30 96,10 160,00 193,00 242,00 7,90 8,00 9,30 11,10 12,60 15,80 20,50 36,70 39,90 59,90 71,20 89,60 129,00 5,00 5,00 5,00 5,00 5,90 6,20 7,90 13,00 14,60 19,30 50,20 63,80 85,60 5,10 5,10 5,10 5,10 5,90 8,90 13,00 29,10 43,40 55,10 121,00 154,00 240,00 7,10 7,10 7,90 9,30 11,70 15,80 20,50 38,40 64,50 89,70 165,00 191,00 275,00 60/240 90/ /660 36/432 45/270 25/150 22/132 35/35 32/32 20/20 95/ /1 45/ /600 40/480 55/330 40/240 40/160 36/36 20/20 70/840 40/480 30/360 50/ 50/ 70/140 44/88 40/40 56/898 36/576 24/384 12/192 60/240 40/160 70/70 48/48 BDEC-1-D 1 BDEG-1-D osalle BDEG-4-D 1 kanavaan Imukartio BDKU-D 1 Tilausesimerkki: BDEA Kanavatuotteet 10

11 Kanavatuotteet Haaroituskappaleet d 1 D 1 T-kappale BDET-1-D 1 -d 1 d 1 D 1 Sivuliitin BDEA-1-D-d 1 Kanavatuotteet D 1 - d 1 D - d 1 ltk/lava ltk/lava ,50 24,90 24,90 25,80 26,20 26,90 26,90 26,90 28,20 32,40 32,80 32,80 35,90 38,70 45,80 42,40 42,40 44,30 47,80 51,80 63,80 56,60 58,40 59,80 65,60 73,70 80,70 89,60 89,60 89,60 94,60 103,00 114,00 147, /160 25/150 35/140 18/108 15/90 12/96 18/72 15/60 10/ /48 10/40 8/32 6/ /32 25/25 18/18 17/17 12/12 20/20 16/16 14/14 10/10 8/ ,30 12,30 9,30 14,10 9,70 10,00 14,40 9,70 11,10 12,60 14,40 10,00 10,70 12,60 15,80 14,70 11,70 12,60 13,40 17,50 23,30 16,50 16,50 16,50 19,30 26,00 33,60 16,80 16,80 16,80 24,90 26,00 31,00 85,80 60/720 60/720 75/450 60/720 45/540 22/264 60/720 34/408 22/264 48/192 70/840 40/480 24/288 54/216 20/80 60/720 /600 23/276 12/144 32/128 42/84 50/600 28/336 18/216 32/128 40/80 9/36 /600 90/360 18/216 38/152 44/88 11/44 25/25 X-kappaleen hinta = 2,0 x vast. T-kappaleen hinta. Tilausesimerkki BDET BDEX BDET T BDET = d1 haaran koko, D1 kanavan koko, BDET-1-xxx-xxx-T T = yksittäispakattu Koot 040- M1-yksittäispakattuna lisähinta 8 % koodi BDET T 11

12 Kanavatuotteet Haaroituskappaleet d 1 D 1 T-kappale BDET-1-D 1 -d 1 d 1 D 1 Sivuliitin BDEA-1-D-d 1 D 1 - d 1 D - d ,00 106,00 106,00 106,00 122,00 122,00 173,00 283,00 136,00 136,00 136,00 138,00 138,00 160,00 225,00 241,00 340,00 349,00 349,00 435,00 456,00 577,00 693,00 783,00 922, , , , , , , ,80 16,80 16,80 24,50 26,80 37,70 85,80 114,00 16,80 16,80 18,70 24,90 39,30 53,10 94,60 117,00 157,00 99,60 99,60 117,00 146,00 186,00 232,00 192,00 241,00 351,00 415,00 387,00 443,00 458,00 665,00 ltk/lava 42/504 / 18/216 38/152 22/88 60/60 24/24 /600 / 15/240 38/38 10/80 7/56 30/30 10/10 BDET = d1 haaran koko, D1 kanavan koko, BDET-1-xxx-xxx-T T = yksittäispakattu Koot 040- M1-yksittäispakattuna lisähinta 8 % koodi BDET T Haaroituskappale T-kappale FLET-d 1 -D 1 Halkaisija d 1 -D 1 D 1 -d ,00 31, Runko osakokoa, lyhyt 58 mm:n haara kanavakokoa ,30 32,70 38, X-kappaleen hinta = 2,0 x vast. T-kappaleen hinta. Tilausesimerkki BDET BDEX BDET T 12

13 Kanavatuotteet Muuntoliittimet Koot 040, M1-yksittäispakattuna lisähinta 8 %. Koodi BDKF-2-D-d 1 -T BDKF-4-D 1 -d 1 -T BDKF-2-D-d 1 BDKF-4-D 1 -d 1 BDED-1-D-d 1 osalle Säätö- ja sulkupellit BDED-3-D 1 -d 1 kanavaan D - d 1 D - d 1 D 1 - d 1 D 1 - d ltk/lava ltk/lava , , , , ,70 84/ ,30 84/ , , ,70 108, ,70 63/ ,30 63/ , , ,00 11,70 12,20 12,30 12,60 13,40 20,70 21,30 21,50 23,20 23,70 24,00 63/756 24/288 60/360 52/312 45/270 48/288 40/160 90/180 65/130 45/90 40/80 65/130 15/ ,70 15,30 15,90 18,40 18,60 19,10 24,40 24,90 25,20 28,40 28,70 29,20 63/756 60/360 60/360 42/252 42/252 30/180 28/112 86/172 34/136 44/88 56/112 60/120 60/60 45/45 24/ ,00 133,00 134,00 136,00 264,00 267,00 271,00 424,00 427,00 438,00 712,00 716,00 723, ,00 133,00 134,00 136,00 264,00 267,00 271,00 424,00 427,00 438,00 712,00 716,00 723,00 Tilausesimerkki: BDED tai BDKF T Koot , M1-yksittäispakattuna lisähinta 8 %; koodi BDED-1-D 1 -T D D d 1 D 1 Koot säätimellä, BDEP-1-D 1-1 koot kahvalla Tiiviysluokka 0 (EN 1751) ltk/lava 30, ,40 31,90 33,90 34,80 36,90 50/ 75/150 45/90 60/ , , , , ,00 d 1 BDEP-4-D 1-1 Tiiviysluokka 4 (EN 1751) ltk/lava 92,40 50/ 98,50 75/ ,00 45/90 120,00 60/60 152,00 36/36 189,00 18/18 213,00 293,00 Kanavatuotteet BDEP-1 ja BDEP-4 säätö- ja sulkupeltien lisähintoja moottorikäytöistä sekä lisätarvikkeet Moottorin jälkiasennussarja BDEZ-42 (koot ) ON/OFF-moottori LM (koot ) ON/OFF-moottori SM (koot ) Jousipalautteinen moottori LF (koot ) Jousipalautteinen moottori SF (koot ) Tiiviyslk. 0 Moottoripeti Moottoriadapteri Tiiviyslk. 4 BDEZ-42 BDEZ-39 BDEZ-40 BDEZ-42 16,30 10,50 10,50 16,30 LM24A-D 1-024/230 tarjouksen mukaan LM230A-D 1-024/230 tarjouksen mukaan SM24A-D 1-024/230 tarjouksen mukaan SM230A-D 1-024/230 tarjouksen mukaan LF24A-D 1-024/230 tarjouksen mukaan LF230A-D 1-024/230 tarjouksen mukaan SF24A-D 1-024/230 tarjouksen mukaan SF230A-D 1-024/230 tarjouksen mukaan Tilausesimerkki: BDEP tai BDEP

14 BDER-ÄÄNENVAIMENTIMEN JÄLKEEN TULEE SYVÄ HILJAISUUS Uudet BDER-71- ja BDER-73-äänenvaimentimet on kehitetty vaimentamaan erityisesti ilmanvaihtokoneen puhallinääniä. Niiden ominaisuudet ovat parhaimmillaan juuri matalien taajuuksien vaimentamisessa, ja näin sisäympäristöstä saadaan miellyttävä ja hiljainen. Fläkt Woodsin BDER-71- ja BDER-73- äänenvaimentimien vaimennusmateriaali on kuituvapaata polyesteriä ja tuotteet ovat M1-puhtausluokiteltuja. Niiden vaimennusominaisuudet ovat erinomaiset eikä niistä irtoa kuituja huoneilmaan. Näin taataan ilmanvaihtokoneen ulkoa ottaman ja suodattaman tuloilman siirtyminen puhtaana huoneiden tuloilmalaitteisiin ja edelleen oleskelutiloihin. M1-luokan puhtautta Äänenvaimentimen tärkein tehtävä on vaimentaa ilmanvaihtokoneiden ääniä ilmanvaihtokanavassa sekä estää äänien kulkeutuminen kanavistoja pitkin huoneesta toiseen. Puhtaan sisäilman turvaaminen on toinen äänenvaimentimen tärkeistä tehtävistä. Vaimennusmateriaalin on oltava sellaista, että se kestää käytössä, siitä ei irtoa kuituja huoneilmaan ja sen puhdistaminen tarvittaessa on helppoa. Yhdessä muiden M1-luokan tuotteiden kanssa Fläkt Woodsin äänenvaimentajat takaavat sen, että M1-puhtaus säilyy ulkoseinästä huonetilaan. M1-puhtausluokitustodistus on myös merkki siitä, että tuote on helposti puhdistettavissa kanaviston nuohouksen yhteydessä tavanomaisin puhdistustyövälinein.» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta

15 ÄÄNENVAIMENTIMET Äänenvaimennin keskikartiolla BDER-45-D 1 -L Eristysvahvuus 10 cm Eristemateriaali polyesteri Äänenvaimennin BDER-44-D 1 -L Eristysvahvuus 10 cm Eristemateriaali polyesteri Äänenvaimennin BDER-40-D 1 -L Eristysvahvuus 5 cm Eristemateriaali polyesteri ,90 95,70 456, mm Pituus mm Pituus mm mm Pituus mm Äänenvaimennin DB Äänenvaimennin BDER-71-D 1 -L Vaimennusmateriaali polyesteri, M1-luokiteltu Äänenvaimennin BDER-73-D 1 -L Avattava rakenne 160,00 201,00 166,00 198,00 188,00 225,00 214,00 246,00 254,00 292,00 285,00 340,00 392,00 470,00 tarjouksen mukaan 77,50 97,80 146,00 88,60 111,00 153,00 104,00 151,00 156,00 245,00 224,00 252,00 288,00 432,00 470,00 716,00 554,00 638,00 905,00 57,70 144,00 183,00 250,00 113,00 158,00 511,00 639,00 833, ,00 395,00 449,00 545,00 811,00 202,00 226,00 210,00 253,00 283,00 347,00 290,00 376,00 348,00 389,00 429,00 463,00 393,00 568,00 309,00 372,00 461,00 548,00 698,00 857, , ,00 276,00 196,00 322,00 227,00 65,00 63,80 270,00 173,00 144,00 204,00 193,00 Kanavatuotteet Kanavatuotteet 15

16 Kanavatuotteet PUHDISTUSLUUKUT Puhdistusluukut BDEG-3 Kanavaosaan BDEG-2 Kanavaosaan, eristetty BDEG-4-D 1 -K Kanavaan kahvalla BDEG-4-D 1 -KE Kanavaan, eristetty kahvalla BDEG-7-D 1 Kanavaan, eristetty kehyksellä D / D ,70 10,70 10,70 19,10 24,10 29,50 45,90 56, ,50 30,50 31,80 38,10 11,40 12,10 15,70 18,30 65,10 68,70 87,60 91, ,30 44,90 48,80 57,60 50,30 24,90 106,00 65,30 28,70 149,00 130,00 68,30 192,00 161,00 95,70 249,00 120,00 312,00 ltk/lava 42/672 32/512 19/304 28/224 16

17 Kanavatuotteet Puhdistusluukut kanavaosana BDEB-90-bbb-3 Käyräluukku 90 Koot palaosana BDKE-D 1 Käyräluukku palaosana BDKP-3-D 1 Kanavaosa Jälkiasennettavat puhdistusluukut BDKL-1-D Koot aukko 185x85 mm x mm x mm 063- x mm BDBL-a-D-cm a = 1, lämpö- ja paloeriste a = 2, äänieristys cm = eristysvahvuus 5 tai 10 cm Kanavatuotteet D / D = BDKE-D 1 D koot ltk/lava Pakk.koko ,60 47,60 47,60 60,50 188,00 144,00 201,00 20/160 24/96 25/50 12/24 8/16 10/ ,00 53,10 56,90 67,90 78,10 91,80 106,00 132,00 355, ,30 34,30 34,30 37,50 37,50 37,50 51,90 51,90 79,40 79,40 79,40 99, ,00 224,00 224,00 224,00 235,00 235,00 235,00 235,00 298,00 298,00 298,00 298,00 Jälkiasennettava puhdistusluuku BFKL-1-a-b Tasopinnalle b a a - b ,40 97,50 226,

18 Kanavatuotteet SÄLEPELLIT Sälepelti SPBA-abcddddeeeefg Rungon syvyys 220 mm Tiiviysluokka (a) 1 = CEN 1 (b = 0, c = 0) 3 = CEN 3 4 = CEN 4 (b = L) Säleiden eristys (b) 0 = ei eristystä L = eristetyt säleet (a = 3 tai 4) Vaipan eristys (c) 0 = ei eristystä E = eristetty vaippa (a = 3 tai 4, b = L) Pellin leveys tai kanavahalkaisija (dddd) Leveys -0 mm, 50 mm välein Leveys 1-2 mm, mm välein Kanavahalkaisija 0160, 0, 0250, 0315, 0, 0, 0630, 0800, 0, 0 (eeee = 0000, f = 2 tai 3) Pellin korkeus (eeee) Korkeus -0 mm, 50 mm välein Korkeus mm, mm välein 0000 = kanavahalkaisija (f = 2 tai 3) Liitostapa (f) 0 = listaliitos 1 = laippaliitos 2 = pyöreä liitäntä toisella puolella + listaliitos toisella 3 = pyöreä liitäntä molemmilla puolilla Materiaali (g) 0 = sinkitty teräs 1 = haponkestävä teräs 316L Sälepelti SPBA1 säätöpelti Tämä malli sisältää aina käsisäätölaitteen. Huom. mitat millimetreinä Tiiviysluokka CEN 1 Rungon syvyys 220 mm mm Leveys Korkeus ,00 273,00 274,00 346,00 347,00 362,00 363,00 381,00 267,00 278,00 280,00 349,00 352,00 366,00 368,00 271,00 281,00 283,00 355,00 359,00 375,00 378,00 470,00 274,00 284,00 342,00 360,00 363,00 382,00 384,00 476,00 498,00 517,00 279,00 343,00 348,00 364,00 367,00 389,00 394,00 485,00 508,00 528,00 281,00 348,00 352,00 368,00 375,00 396,00,00 494,00 517,00 540,00 284,00 352,00 356,00 376,00 382,00 403,00 406,00 501,00 524,00 549,00 572,00 675,00 342,00 356,00 361,00 382,00 387,00 408,00 485,00 511,00 536,00 559,00 591,00 347,00 361,00 364,00 387,00 464,00 487,00 492,00 518,00 545,00 571,00 673,00 702,00 760,00 349,00 364,00 368,00 394,00 471,00 494,00 499,00 526,00 553,00 659,00 684,00 757,00 823,00 mm Leveys Korkeus ,00 367,00 375,00 399,00 405,00,00 504,00 536,00 564,00 670,00 699,00 770,00 928,00 381,00 404,00 483,00 508,00 514,00 548,00 575,00 679,00 723,00 794,00 942,00 360,00 378,00 420,00 481,00 529,00 559,00 592,00 611,00 702,00 812,00 932, , ,00 434,00 571,00 647,00 670,00 755,00 861,00 980, , ,00 459,00 476,00 529,00 584,00 637,00 684,00 768,00 865,00 980, , ,00 503,00 637,00 759,00 801,00 888,00 984, , , ,00 476,00 544,00 690,00 833,00 947, , , , , , , , , , , , , , , , ,00 Huom. Käsisääteisen sälepellin tilaukseen lisätään tilausrivi SPBZ-1 / SPBZ-1-H ( HST ) käsisäätölaite, joka kiinnitetään sälepeltiin ja toimitetaan hintaan sisältyvänä. Huom. Hinnat listaliitoksella SPBA SPBA SPBA SPBA SPBA SPBA Tilatessasi ilmoita ensin leveys, sitten korkeus! SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA

19 Kanavatuotteet Tiivis sälepelti Kanavatuotteet Säätö- ja sulkupelti SPBA3 Huom. mitat millimetreinä Tiiviysluokka CEN 3 mm Leveys Korkeus ,00 300,00 303,00 361,00 366,00 382,00 386,00 297,00 303,00 308,00 369,00 373,00 388,00 393,00 411,00 300,00 308,00 311,00 374,00 380,00 395,00 399,00 419,00 513,00 303,00 311,00 360,00 380,00 384,00 402,00 407,00 444,00 524,00 733,00 306,00 360,00 367,00 384,00 390,00 408,00 414,00 509,00 535,00 598,00 704,00 309,00 364,00 372,00 390,00 396,00 415,00 437,00 519,00 571,00 645,00 311,00 370,00 376,00 395,00 402,00 421,00 453,00 527,00 598,00 674,00 719,00 360,00 374,00 381,00,00 408,00 502,00 509,00 561,00 631,00 696,00 772,00 939,00 364,00 378,00 386,00 406,00 414,00 508,00 516,00 564,00 640,00 729,00 816,00 891,00 989,00 369,00 383,00 390,00 411,00 419,00 514,00 524,00 600,00 684,00 779,00 868,00 953, ,00 Leveys Korkeus 373,00 386, ,00 395,00 473,00 558,00 395,00 399,00 408,00 482,00 487,00 529,00 599,00 417,00 421,00 502,00 539,00 616,00 719, ,00 505,00 514,00 555,00 595,00 637,00 690,00 746, ,00 528,00 544,00 591,00 699, ,00 570,00 583,00 620,00 637,00 759,00 833, ,00 646,00 666,00 726,00 734,00 810,00 947, ,00 703,00 719,00 788,00 796,00 888, , , , ,00 799,00 822,00 893,00 902,00 996, , , , ,00 892,00 919,00 994,00 1, , , , , ,00 991, , , , , , , , , , , , , , , , , SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA SPBA Tilatessasi ilmoita ensin leveys, sitten korkeus! 19

20 Kanavatuotteet Tiivis ja lämpöeristetty sälepelti Säätö- ja sulkupelti SPBA3L lämpöeristetyillä säleillä Huom. mitat millimetreinä Tiiviysluokka CEN3 mm Leveys Korkeus ,00 374,00 394,00 453,00 365,00 376,00 380,00 424,00 495,00 553,00 370,00 382,00 457,00 567,00 636,00 761,00 374,00 416,00 417,00 535,00 535,00 578,00 704,00 852, ,00 378,00 421,00 421,00 504,00 612,00 708,00 850,00 987,00 382,00 451,00 531,00 636,00 740,00 886, ,00 1, ,00 384,00 471,00 567,00 677,00 782,00 928, , , , ,00 399,00 516,00 607,00 727,00 839,00 996, , ,00 393,00 501,00 620,00 742,00 866, , , , , ,00 438,00 534,00 662,00 793,00 924, , , , , ,00 Leveys Korkeus ,00 685,00 810,00 942, ,00 6, , , ,00 473,00 580,00 710,00 838,00 975, , , , , ,00 498,00 612,00 739,00 882, , , , , , ,00 633,00 778,00 924, , , , , , ,00 666,00 813,00 955, , , , , , ,00 752,00 901, , , , , , , ,00 805,00 970, , , , , , , , , , , ,00 2, , , , , , , , , ,00 SPB-3LE lämpöeristetty runkovaippa, lisähinta 34 euroa/m (esim. SPB-3LE 0 x 0 = 4 m x 34 euroa/m + 685,00 = 821,00 euroa) SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L SPBA-3L

21 Kanavatuotteet Sälepelti SPCA-abcddddeeeefg Rungon syvyys 120 mm Tiiveysluokka (a) 3 = CEN 3 4 = CEN 4 Säleiden eristys (b) 0 = ei eristystä L = eristetyt säleet (a = 3 tai 4) Vaipan eristys (c) 0 = ei eristystä E = eristetty vaippa (a = 3 tai 4, b = L) Pellin leveys tai kanavahalkaisija (dddd) Leveys -0 mm, 50 mm välein Leveys 1-1 mm, mm välein Kanavahalkaisija 0160, 0, 0250, 0315, 0, 0, 0630, 0800, 0, 0 (eeee = 0000, f = 2 tai 3) Pellin korkeus (eeee) Korkeus -0 mm, mm välein 0000 = kanavahalkaisija (f = 2 tai 3) Liitostapa (f) 0 = listaliitos 1 = laippaliitos 2 = pyöreä liitäntä toisella puolella + listaliitos toisella 3 = pyöreä liitäntä molemmilla puolilla Materiaali (g) 0 = sinkitty teräs 1 = haponkestävä teräs 316L Kanavatuotteet Huom. Käsisääteisen sälepellin tilaukseen lisätään tilausrivi SPBZ-1 / SPBZ-1-H (HST) käsisäätölaite, joka kiinnitetään sälepeltiin ja toimitetaan hintaan sisältyvänä. Säätö- ja sulkupelti SPCA3 Tiiviysluokka CEN 3. Rungon syvyys 120 mm. mm Leveys Korkeus ,00 360,00 366,00 376,00 414,00 421,00 431,00 504,00 356,00 363,00 403,00 409,00 420,00 430,00 496,00 515,00 359,00 366,00 406,00 416,00 423,00 437,00 504,00 522,00 362,00 369,00 411,00 421,00 432,00 442,00 512,00 534,00 364,00 375,00 417,00 427,00 438,00 449,00 519,00 541,00 366,00 381,00 421,00 433,00 443,00 458,00 526,00 550,00 401,00 414,00 426,00 438,00 450,00 462,00 535,00 558,00 405,00 418,00 432,00 443,00 458,00 470,00 542,00 577,00 407,00 421,00 436,00 449,00 463,00 475,00 549,00 580,00 411,00 426,00 440,00 457,00 528,00 542,00 556,00 618,00 Leveys Korkeus ,00 431,00 444,00 461,00 535,00 549,00 564,00 635,00 419,00 434,00 449,00 465,00 541,00 554,00 588,00 665,00 421,00 438,00 457,00 474,00 546,00 562,00 599,00 686, SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA SPCA Tilatessasi ilmoita ensin leveys, sitten korkeus! 21

22 Kanavatuotteet Sälepelti pyöreillä liitännöillä SPBA-abcddddeeeefg Tiiviysluokka (a) 1 = CEN 1 (b=0, c=0) 3 = CEN 3 4 = CEN 4 (b=l) Säleiden eristys (b) 0 = ei L = eristetyt säleet (a=3 tai 4) Rungon eristys (c) 0 = ei E = eristetty runko (a=3 tai 4, b=l) Pellin leveys tai kanavan halkaisija (dddd) Leveys -0 mm, 50 mm välein Leveys 1-2 mm, mm välein Kanavan halkaisija 0160, 0, 0250, 0315, 0, 0, 0630, 0800, 0, 0 (eeee=0000, f=2 tai 3) Pellin korkeus (eeee) Korkeus -0 mm, 50 mm välein Korkeus , mm välein 0000= kanavan halkaisija (f= 2 tai 3) Liitostapa (f) 0 = listaliitos 1 = laippaliitos 2 = pyöreä liitäntä toisella puolella + listaliitos toisella puolella 3 = pyöreä liitäntä molemmilla puolilla Materiaali (g) 0 = sinkitty teräs 1 = haponkestävä teräs 315L SPBA-1 SPBA-1 SPBA-3 SPBA-3 SPBA-3L SPBA-3L D1 D2 D1 D2 D1 D Hinnat tarjouksen mukaan SPBA-1-D SPBA-3-D SPBA-3-D SPBA-3-D SPBA-3-D SPBA-3-D SPBA-3-D SPBA-3-D SPBA-3-D SPBA-3-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D SPBA-3L-D2 0 Moottorit sälepelleille Hinnat tarjouksen mukaan. SPBZ MOOTTORI NM24A 10Nm ON-OFF SPBZ MOOTTORI SM24A 20Nm ON-OFF SPBZ MOOTTORI GM24A 40Nm ON-OFF SPBZ MOOTTORI NM230A 10Nm ON-OFF SPBZ MOOTTORI SM230A 20Nm ON-OFF SPBZ MOOTTORI GM230A 40Nm ON-OFF SPBZ MOOTTORI NM230ASR 10Nm 2-10 V SPBZ MOOTTORI SM230ASR 20Nm 2-10 V SPBZ MOOTTORI NF24A 10Nm JOUSIPAL. SPBZ MOOTTORI SF24A 20Nm JOUSIPAL. SPBZ MOOTTORI EF24A 30Nm JOUSIPAL. SPBZ MOOTTORI NF230 10Nm JOUSIPAL. SPBZ MOOTTORI SF230 20Nm JOUSIPAL. SPBZ MOOTTORI EF230 30Nm JOUSIPAL. Lisälaitteet sälepelleille SPBZ KÄSISÄÄTÖLAITE SINK. 29,90 SPBZ KÄSISÄÄTÖLAITE HST 29,90 SPBZ TANKOSÄÄTÖLAITE SINK. L = 1 93,60 SPBZ TANKOSÄÄTÖLAITE HST L = 1 93,60 SPBZ SUOJAKOTELO SINK Hinnat tarjouksen mukaan. SPBZ SUOJAKOTELO HST Hinnat tarjouksen mukaan Sälepellit tarjouksen mukaan Haponkestävät sälepellit SPBA-3LE, eristetyllä vaipalla SPBA-4L, sulkupelti tiiviysluokka 4 SPBA-4LE, sulkupelti tiiviysluokka 4 eristetyllä vaipailla ja säleillä 22

23 Kanavatuotteet PYÖREÄT ERIKOISKANAVAT Kanavisto sinkitty 1,25 mm Kanavatuotteet Kanava /m EK-3-D 1,2 toim. pituus 3 m Pääty EG-4-D1 Käyrä 90 EB-90-D 1 1,2 Käyrä 45 EB-45-D 1 1,2 Muuntoliitin KF-2-D-d 1 1,2 T-kappale ET-D 1 -d 1 1,2 d 1 Sisäliitin EN-D 1 1,2 D d 1 D 1 1,25 mm D/D / m ,00 34,80 46,20 59,40 72,40 88,90 112,00 142,00 180,00 224,00 388,00 488,00 66,00 66,00 66,00 66,00 70,30 80,00 90,80 102,00 133,00 210,00 293,00 139,00 139,00 139,00 186,00 190,00 254,00 348,00 464,00 575,00 804,00 Tilausesimerkki: EB ,2 111,00 111,00 111,00 129,00 157,00 206,00 249,00 295,00 348,00 129,00 30,80 129,00 30,80 121,00 129,00 30,80 129,00 30,80 135,00 134,00 33,70 160,00 156,00 38,80 180,00 184,00 45,70 217,00 238,00 49,60 285,00 362,00 65,70 324,00 527,00 104,00 Kanavisto Haponkestävä teräs SIS 2343 Kanava /m HAEK-3-D s Toim. pituus 3 m Käyrä 90 HAEB-90-D 1 -K Käyrä 45 HAEB-45-D 1 -K s = 0,5 s = 0,7 D/D ,40 81,10,00 124,00 149,00 196,00 325,00,00 492,00 611,00 801, , ,00 242,00 325,00,00 492,00 611,00 801, , ,00 168,00 177,00 233,00 269,00 339,00,00 652, , , , , ,00 116,00 135,00 184,00 201,00 252,00 338,00 424,00 725, , , ,00 Tilausesimerkki: HAEK ,5 23

24 Kanavatuotteet Kanavisto Haponkestävä teräs SIS 2343 Muuntoliitin HAKF-2-D-d 1 -K T-kappale HAET-D 1 -d 1 -K Säätöpelti HAEP-1-D 1 käsisäätölaitteella HST Sisäliitin HAEN-D 1 -K d 1 D d 1 D 1 D/D ,00 172,00 201,00 230, ,50 66,40 205,00 270,00 Hinnat tarjouksen ,40 mukaan. 214,00 326, ,20 231,00 260,00 322,00 397,00 622,00 918, , ,00,00 459,00 597,00 885, , , , , ,00 86,70 132,00 158,00 246,00 423,00 583,00 825,00 DYMA Ilmanottolaite Ulospuhallushajotin Ilmanottolaite DYMA ja ulospuhallushajoitin EYMA EYMA DYMA-1-D 1 -e-f Valmistusmateriaali DX51D+AZ150, e=1 Koot Veloduct-liitännällä, f=1 Koot 050- laippa f=2 Mallisuojattu EYMA-2-D 1 -e-f Valmistusmateriaali DX51D+AZ150, e=1 Koot Veloduct-liitännällä, f=1 Koot 050-, laippa f=2 Mallisuojattu Vastalaipalla Maalattuna Maalattuna Rakenneaine HST- Koot Ruukin ja RAL vastalaipalla HST vastalaippa Eurovent 1/2 perusvärit Ruukin ja RAL HST EN1.4404/ Koot ISO 6580, e=3 perusvärit 4401 Eurovent 1/2 SFS 4281 Koot , e=3 e=2 ISO 6580, e=1 f=1 f=3 Koot , SFS 4281 f=3 Koot 050-, f=1 e=2 f=2 Koot 050-, f=3 f=2 Vastalaippa Sadekatos XBEZ-71-D 1 D ,10 54,10 59,50 69,20 77,60 81,70 D DYMA Vastalaipalla Maalattuna Maalattuna vastalaipalla ,00 851, ,00 851, ,00 851, ,00 851, ,00 851, , , , , , , , , , , , , , , , , , , , , , ,00 D EYMA Vastalaipalla Maalattuna Maalattuna vastalaipalla ,00 851, ,00 851, ,00 851, ,00 851, ,00 851, , , , , , , , , , , , , , , , , , , , , , ,00 Rakenneaine HST Hinnat tarjouksen mukaan. Rakenneaine HST HST-vastalaippa HST-vastalaippa Hinnat tarjouksen mukaan. 24

25 Kanavatuotteet Ulospuhallushajotin EYMA-D1 original Ulospuhallushajotin EYBA-2 Vastalaippa EBGA-2-D Kuumasinkitty laattateräslaippa Kanavatuotteet Tuotemerkintä Ulospuhallushajotin EYBA-2 - aaa - b - c D (aaa) D 012 D 831, , Materiaali (b) 831,00 502, = AlZn 831, ,00 2 = Hst , ,00 3 = Maalattu , , , ,00 Liitäntä (c) = Veloduct (vakiotoimitus 4606,00 927, ,80 koot ) 8558, ,00 2 = laippa (vakiotoimitus , ,00 koot ) , ,00 3 = laippa ja vastalaippa , , ,00 Valitse Veloduct-liitokset ,00 kokoihin Laippa ja vastalaippa ,00 EBGA kokoihin 050. Kannatusside BDSK-D D ,20 4,20 4,20 4,20 5,20 6,40 9,20 10,70 12,60 16,80 25,80 27,20 32,

26 Kanavatuotteet SUUTINKANAVAT UNO-suutinkanava Toimituspituus 3 m. /m UNO-D-K-R A D K = suuttimia rivissä / m R = suuttimien rivimäärä A = rivien välinen astekulma D K - R K - R K - R K - R K - R K - R ,50 91,40 67,50 91,40,00 211,00 69,50 93,90 69,50 93,90 129,00 213,00 72,10 96,00 72,10 96,00 130,00 216,00 80,50 105,00 80,50 105,00 138,00 222,00 89,10 113,00 89,10 113,00 150,00 231,00 97,20 122,00 97,20 122,00 157,00 244,00 122,00 155,00 122,00 155,00,00 318,00 134,00 166,00 134,00 166,00 213,00 333,00 UNO-sulkukampa UNO-suutinkampa VR VR Tilausesimerkki: UNO Activent-suutinkanavat Toimituspituudet 2 ja 3 m, pahvinen kuljetuspakkaus sisältyy hintoihin. /m ACTA-aaa-b-ccc-d-e aaa = koko 016, 020 jne b = 1 tai 2 (2 x 120 ja 2 x 060 mahdollisia) ccc = suutinsektori asteluku: 360,300,240,180,120,060,000 d = pituus 2 = 0, 3 = 3000, 9 = erikoismitta e = materiaali. 1 = kuumasinkitty teräs, 2 = kuumasinkitty teräs väri 2010, 3 = kuumasinkitty teräs väri 9003, 4 = liitoskanava activent-profiililla, 5 = liitoskanava väri 9010, 6 = liitoskanava väri 9003, 9 = kuumasinkitty teräs erikoisväri. D Tilausesimerkki: ACTA Hinnat tarjouksen mukaan. Activent-kanavan kannatin OG-koukku ,10 26

27 Kanavatuotteet DOUBLEDUCT-ERISTEKANAVISTO Eristetty kanava DDPK-3-D-T D cm ,70 42,10 50,50 63, D, d = kanavakoko D 1, d 1 = osakoko Hinnat /m, toimituspituus 3 m D = kanavan nimellishalkaisija T = kanavan päät tulpattu Kanavatuotteet Kanavaosat Eristetty käyrä 90 DDAB-90-D 1 Tuotetunnuksen halkaisija (cm) on kanavan nimellishalkaisija. Ulkohalkaisija on yhtä kanavakokoa suurempi. Eristetty käyrä 45 Eristetty käyrä 30 Eristetty käyrä 15 DDAB-45-D 1 DDAB-30-D 1 DDAB-15-D 1 D 1 cm Kanavaosat Eristetty sisäliitin DDAN-1-D 1 Tuotetunnuksen halkaisija (cm) on kanavan nimellishalkaisija. Ulkohalkaisija on yhtä kanavakokoa suurempi. Eristetty pitkä sisäliitin DDAN-4-D 1 Eristetty ulkoliitin DDAM-1-D Haaroituskappaleet D 1, d 1 cm Eristetty T-kappale DDAT-1-D 1 -d d 1 Eristetty T-kappale DDAT-2-D 1 -d 1 d 1 haara eristämätön 91,90 78,30 84,20 83,50 86,50 90,30 153,00 153,00 153,00 168,00 D 1 Tuotetunnuksen halkaisija (cm) on kanavan nimellishalkaisija. Ulkohalkaisija on yhtä kanavakokoa suurempi. D 1, d 1 cm ,80 71,10 70,50 72,60 75,20 78,10 135,00 153,00 168, Liitos vakio kanaviin/osiin D 1 Pakkaus- Pakkaus- koko koko , , , , , , , , , , , , , , , ,70 D 1 cm ,90 19,10 21,80 31, ,60 45,80 47,30 50, ,30 17,80 18,80 25,

28 Kanavatuotteet Tuotetunnuksen halkaisija (cm) on kanavan nimellishalkaisija. Ulkohalkaisija on yhtä kanavakokoa suurempi. Muuntoliittimet Eristetty muuntoliitin DDAD-1-D-d 1 d 1 D Eristetty muuntoliitin DDAD-10-D 1 -d 1 d 1 D 1 D / d 1 D 1 / d ,30 32,00 32,10 36,10 40, ,20 36,80 37,60 46, Läpivientiliittimet Tuotetunnuksen halkaisija (cm) on kanavan nimellishalkaisija. Ulkohalkaisija on yhtä kanavakokoa suurempi. Eristetty läpivientiliitin d DDAD-3-D-d 1 1 Eristetystä eristämättömään, pienempi yhde eristämätön D Eristetty läpivientiliitin DDAD-30-D 1 -d 1 d 1 D 1 Eristetystä eristämättömään, pienempi yhde eristämätön D / d ,10 23,10 25,60 30,00 D 1 / d ,80 27,80 36,00 44, Eristetty ulkosäleikköliitin DDAD-11-D-d 1 d 1 D Tuotetunnuksen halkaisija (cm) on kanavan nimellishalkaisija. Ulkohalkaisija on yhtä kanavakokoa suurempi. Eristetty säätöpelti DDAP-1-D D / d 1 D , ,00 149,00 179, Kanavaosat Tuotetunnuksen halkaisija (cm) on kanavan nimellishalkaisija. Ulkohalkaisija on yhtä kanavakokoa suurempi. Eristetty pääty kanavaosalle DDAG-10 D Eristetty pääty kanavaan DDAG-40 D 1 D D ,50 35,70 37,30 48, ,80 35,50 39,20 48,

29 Kanavatuotteet Paloturvallisuus MESTARIT UUDISTUIVAT UUSI ETPR JA ETCE ETPR:n informatiiviset tuplamikrokytkimet viestivät ohjausjärjestelmään selkeästi palopellin asennon ja eliminoivat tehokkaasti virhetilanteet. Edelläkävijyys velvoittaa. Fläkt Woods paransi edelleen palopeltiensä ominaisuuksia. Uuden sukupolven ETPR perustuu pitkään palopeltikokemukseemme. Uudessa ETPR:ssä on markkinoiden kehittynein toimilaite ja tuttu laipallinen asennustapa, joka on sekä asennuksen laadun että kustannusten kannalta paras. ETPR:n vakiovarustukseen kuuluvat myös älykkäät tuplamikrokytkimet. Sulakemekanismiltaan uudistuneeseen ETCE:hen on nyt tarjolla entistä enemmän sulakemekanismikokoja. Seinä- ja lattia-asennuksen paloluokitus on EI 60S / EI 120S. Fläkt Woods näyttää taas suuntaa.» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta 29

30 Kanavatuotteet PALOPELLIT ETPR-palopelti CE-merkitty EI 60 S -luokan laipallinen palopelti, joka on helppo ja nopea asentaa. Uusi, huippuluokan toimilaite Nopea ja helppo lattia- ja seinäasennus Mikrokytkimet (2 kpl) vakiovarusteena Uuden sulakemekanismin ansiosta palopellin toiminnan testaus on helppoa Sopii myös irti rakenteesta -asennuksiin Tuotemerkintä Palopelti ETPR-aaa-bb-c (aaa) Liitäntähalkaisija (mm),, 160,, 250, 315,,, 630 Toimilaite (bb) 02 = sulakemekanismi 70 C ja kaksi mikrokytkintä 03 = 24 V AC/DC ja lämpöilmaisin 05 = 230 V AC ja lämpöilmaisin Toimilaitemalli (c) 0 = sulakemekanismi 2 = moottoroitu ETPR-palopelti on saatavana sekä moottori- että sulakemallina. Kaksi mikrokytkintä on aina vakiovarusteena molemmissa versioissa. ETPR-palopelti asennetaan joko seinään tai välipohjaan. Irti rakenteesta -asennus kuuluu myös CE-merkinnän piiriin. ETPR-palopellin asennus on helppoa ja nopeaa laipparakenteen ansiosta. CE-merkintä EN tuotestandardin mukaan Paloluokka EI 60 S Laipallinen palopelti, asennetaan seinään/lattiaan, myös irti rakenteesta Palotestattu EN standardin mukaan Koot 630 mm Vaipan tiiviysluokka C (EN 1751) Suljettu palopelti täyttää tiiviysluokan 3 vaatimukset (EN 1751) ETPR-aaa-02-0, Sulakemekanismi 70 ETPR-aaa-03-2, 24 V AC/DC ja lämpöilmaisin mm mm D 1 D ,00 456,00 506,00 549,00 613,00 659,00 856, , , , , , , , , , , ,00 ETPR-palopelti, sulakeversio Tilausesimerkki: ETPR ETPR-palopelti, AC/DC ja lämpöilmaisin Tilausesimerkki: ETPR

31 Kanavatuotteet ETCE-palopelti Paloluokka EN mukaan EI 60 (ve - ho, i <-> o) S EI 90 (ve - ho, i <-> o) S EI 120 (ho i <-> o) S ETCE-aaaa-02-0, Sulake 70 D ETCE-palopelti, sulakeversio Tilausesimerkki: ETCE Hinnat tarjouksen mukaan. Tuotemerkintä ETCE-aaaa-bb-c (aaaa) Liitäntähalkaisija (mm) 0, 0, 0150, 0160, 0, 0250, 0300, 0315, 0, 0, 0630, 0800, 0 Toimilaite (bb) 02 = sulakemekanismi ja mikrokytkin 70 C (koot -) 05 = 230 V AC ja lämpöilmaisin (koot -0) Toimilaitemalli (c) 0 = sulakemekanismi 1 = vakio 2 = FWB ETCE-aaaa-05-1, moottoriversio 230 V AC ja lämpöilmaisin D Hinnat tarjouksen mukaan Paloturvallisuus ETCE-palopelti, moottoriversio 24V AC/DC lämpöilmaisin Tilausesimerkki: ETCE ETPR-E-1-aaa-bb-1 CE-merkitty Paloluokka E 60 (ve- ho) S Paloluokka E 90 (ve) Paloluokka E 120 (ho) Tuotemerkintä Palorajoitin (pyöreä) ETPR-E-1-aaa-bb-1 (halkaisija mm),, 160,, 250, 315,, Sulake, laukeamislämpötila 01 = sulake = 24 V AC/DC ja lämpöilmaisin 05 = 230 V AC/DC ja lämpöilmaisin 08 = lisälaite mikrokytkin auki = lisälaite painesylinteri, pitkä sulake +70 Materiaali 1 = kuumasinkitty teräs D Tilausesimerkki: ETPR-E HUOM! koskee koodia bb=01 Poistuneet tuotannosta. Toim. vain sulakkeita. Hinnat tarjouksen mukaan. 167,00 191,00 212,00 224,00 251,00 304,00 403,00 596,00 ETCS (ETCE Haponkestävä malli) sulake- ja moottoriversio Palopelti, haponkestävä vaippa ETCS-aaaa-bb-c (aaaa) Liitäntähalkaisija (mm) 0, 0, 0150, 0160, 0, 0250, 0300, 0315, 0, 0, 0630 ETCS-aaa Sulakkeet ETFF Hinnat tarjouksen mukaan ETPR- ja ETCE-sulake + pidin 70 ast. Toimilaite (bb) 03 = 24 V AC/DC ja lämpöilmaisin (koot -0) 05 = 230 V AC ja lämpöilmaisin (koot -0) Toimilaitemalli (c) 2 = moottoroitu ETCS-aaa-05-2 Hinnat tarjouksen mukaan. 37,10 ETPR-17/-E/-EI/-EI C ETPR C ETPR ,90 4, ETPR- ja ETCE-sulake + pidin 70 ast. ETFB-99-L-1-1 ETFB-99-L1-2 ETFB-99-S-1-1 ETFB-99-S

32 Kanavatuotteet PALOPELLIT FK120/FK90 CE-merkitty palopelti FK120/FK90, joka voidaan asentaa EI 30 / EI 60 / EI 90 / EI 120 paloluokiteltuihin kiviaineisiin rakennusosiin ja EI 30 / EI 60 / EI 90 kipsiseiniin. Pelti asennetaan asennusohjeiden mukaisesti. TUOTEMERKINTÄ LISÄVARUSTEET Palopelti FK120-aaaa-bbb-C-d-e Muuntokappale laippa/lista FORW-aaaa-bbb Leveys - 1 mm (aaaa) Korkeus (0) mm (bbb) Leveys - 1 (mm) Korkeus (mm) Rakennepituus (C) A = mm B = mm Toimilaite (d) 1 = sulake + 70 C mikrokytkimellä (kiinni as.) 2 = sulake + 70 C kahdella mikrokytkimellä 3 = 24 V AC/DC-moottori ja lämpöilmaisin 5 = 230 V AC-moottori ja lämpöilmaisin Asennuskehys (e) 0 = ei kehystä Suojaverkko Leveys - 1 (mm) Korkeus (mm) Jatko-osa Leveys - 1 (mm) Korkeus (mm) FNRW-aaaa-bbb FLRW-aaaa-bbb Palopelti FK90-aaaa-bbb-C-d-e Leveys - 1 mm (aaaa) Korkeus (0) mm (bbb) Rakennepituus (C) A = mm B = mm C = 355 mm (asennus vaatii aina kehyksen ER2 tai ER3) Toimilaite (d) 1 = sulake + 70 C mikrokytkimellä (kiinni as.) 2 = sulake + 70 C kahdella mikrokytkimellä 3 = 24 V AC/DC-moottori ja lämpöilmaisin 5 = 230 V AC-moottori ja lämpöilmaisin Asennuskehys (e) 1 = ER1, asennuskehys kipsiseinään 2 = ER2, asennuskehys massiiviseinään tai välipohjaan (355 mm) 3 = ER3, asennuskehys kipsiseinään (355 mm) Tilausesimerkki: FK A30 koko 1 x 1800 mm, pituus mm, moottori 24 V lämpöilmaisilmella, ilman kehystä Ohjausjärjestelmä Katso erillinen esite Vaihtosulake (varaosa) Sulakemalli (bb) 01 = sulake 70 C 02 = sulake 90 C LISÄLAITTEET SULAKEMALLIN PELTIIN FICO-128 / FICO-2 FK90-99-bb Mikrokytkin E-a Mikrokytkin yhdellä sulkeutuvalla ja avautuvalla kytkinparilla (standardi). Kytkimen asennuspaikka (a) 1 = kiinni (toimitetaan aina sulakkeellisen pellin mukana) 2 = auki 3 = auki sekä kiinni molemmat FK C13 koko 800 x 1800 mm, pituus 355 mm, sulake mikrokytkimellä, ER3-asennuskehys FK120/FK90 Lisätarvikkeet Asennuskehys kalsiumsilikaatista pituudelle ja mm ER1-aaaa-bbb Asennuskehys teräksestä pituudelle 355 mm ER2-aaaa-bbb Asennuskehys kalsiumsilikaatista pituudelle 355 mm ER3-aaaa-bbb Asennuskehys kalsiumsilikaatista pituudelle 355 mm ER3-aaaa-bbb Hinnat tarjouksen mukaan. Hinnat tarjouksen mukaan. Hinnat tarjouksen mukaan. Hinnat tarjouksen mukaan. Jatko-osa FLRW-aaaa-bbb Muuntoliitin FORW-aaaa-bbb FNRW FLRW Vaihtosulake; FK90-99-bb 32

33 Kanavatuotteet PALOPELLIT FK120/FK90 CE-merkitty palopelti FK120/FK90, joka voidaan asentaa EI 30 / EI 60 / EI 90 / EI 120 paloluokiteltuihin kiviaineisiin rakennusosiin ja EI 30 / EI 60 / EI 90 kipsiseiniin. Pelti asennetaan asennusohjeiden mukaisesti. mm Leveys korkeus ,00 607,00 613,00 625,00 636,00 649,00 663,00 682,00 691,00 707,00 721,00 734,00 743,00 605,00 607,00 613,00 625,00 636,00 649,00 663,00 682,00 691,00 707,00 721,00 734,00 743,00 605,00 607,00 613,00 625,00 636,00 649,00 663,00 682,00 691,00 707,00 721,00 734,00 743,00 614,00 622,00 626,00 641,00 652,00 665,00 682,00 701,00 708,00 734,00 743,00 754,00 770,00 626,00 634,00 644,00 658,00 669,00 682,00 697,00 721,00 732,00 753,00 767,00 779,00 791,00 644,00 651,00 659,00 676,00 686,00 703,00 721,00 742,00 753,00 779,00 789,00 808,00 822,00 661,00 668,00 676,00 688,00 704,00 723,00 742,00 767,00 778,00 800,00 815,00 832,00 851,00 681,00 688,00 697,00 711,00 728,00 750,00 770,00 795,00 809,00 835,00 852,00 868,00 882,00 692,00 700,00 706,00 727,00 741,00 764,00 783,00 810,00 823,00 852,00 868,00 883,00 904,00 Paloturvallisuus mm Leveys korkeus 705,00 723,00 737,00 750,00 770,00 783,00 797,00 813,00 832, ,00 736,00 747,00 760,00 778,00 794,00 811,00 827,00 847, ,00 743,00 757,00 775,00 789,00 807,00 820,00 835,00 858, ,00 764,00 779,00 795,00 813,00 830,00 848,00 865,00 883,00 764,00 788,00 800,00 815,00 833,00 852,00 869,00 885,00 909, ,00 809,00 822,00 834,00 738,00 876,00 900,00 917,00 953,00 808,00 830,00 848,00 867,00 885,00 907,00 926,00 949,00 974, ,00 859,00 877,00 901,00 920,00 944,00 967,00 997,00 957, ,00 872,00 896,00 915,00 940,00 959,00 984,00 8, , ,00 907,00 933,00 956,00 981,00 6, , , , ,00 926,00 953,00 982,00 7, , , , , ,00 936,00 948,00 968,00 974,00 991,00 999, , , , , , , , , , , ,00 mm Leveys korkeus ,00 865,00 876,00 906,00 934,00 968,00 999, , , , , , ,00 852,00 865,00 876,00 906,00 934,00 968,00 999, , , , , , ,00 869,00 883,00 901,00 930,00 957,00 991, , , , , , , ,00 885,00 906,00 920,00 952,00 982, , , , , , , , ,00 911,00 930,00 946,00 977,00 9, , , , , , , , ,00 936,00 952,00 970,00 5, , , , , ,00 2, , , ,00 968,00 985,00 0, , , , , , , , , , ,00 33

34 Kanavatuotteet PALOPELLIT Suorakaiteinen palopelti ETPS-E CE-merkitty Paloluokka E 120 (v e ) S C 00 Paloluokka E 120 (h o ) C 00 Paloluokka E 60 (v e - h o ) C 00 ETPS-E-aaaabbbbCde a = leveys b = korkeus C = liitäntä d = toimilaite e = toimimoottorin malli (1 vaihtoehto = 1 vakio) Pyöreä lähtö: ETPS-E-aaaabc-Dd a = kanavan koko (HUOM! ei pellin koko) b = toimilaite c = toimimoottorin malli ( = 1 ) Dd = pyöreä lähtö - D1 pyöreä lähtö 1 pää - D2 pyöreä lähtö molemmat päät mm Leveys Korkeus Hinnat tarjouksen mukaan Tilausesimerkki: ETPS-E-00A51 Tilausesimerkki pyöreällä lähdöllä: ETPS-E D1 Tilatessasi ilmoita ensin leveys, sitten korkeus! Tuotemerkintä Palopelti ETPS-E-aaaabbbbCde Leveys x Korkeus (L x K), mm Liitäntä A = Lista B = Laippa Toimimoottorin jännite 3 = 24 V AC/DC-moottori ja lämpöilmaisin 5 = 230 V AC-moottori ja lämpöilmaisin Toimimoottorimalli 1 = Vakio 34

35 Kanavatuotteet SAVUNHALLINTAPELLIT Suorakaiteinen savunhallintapelti ESAS 24 V AC/DC- tai 230 V AC-toimilaitteella. Toimilaitteen hinnoittelu pellin koon mukaan. mm Leveys Korkeus Hinnat tarjouksen mukaan Tilausesimerkki: ESAS00A541 Tilatessasi ilmoita ensin leveys, sitten korkeus! Paloturvallisuus Tuotekuvaus Fläkt Woods -savunpoistopelti ESAS Tuotemerkintä Savunpoistopelti ESAS-aaaabbbbcdde Leveys (aaaa) x Korkeus (bbbb), x - 1x1 mm Liitäntä A = Lista B = Laippa Toimimoottorin jännite 54 = 24 V AC/DC 56 = 230 V AC Toimimoottorimalli 1 = Vakio 35

36 Kanavatuotteet SAVUNHALLINTAPELLIT Pyöreä savunhallintapelti ESAR 24 V AC/DC- tai 230 V AC-toimilaitteella Savunhallintakanava ESAD mm mm Savunhallintakanavat ja kanavaosat täyttävät paloluokan E 120 S, paineluokka 1 Pa. Pituus 3 metriä. D 1 D Hinnat tarjouksen Hinnat mukaan. tarjouksen mukaan. Tilausesimerkki: ESAR Hinnat ovat toimilaiteversiolle. Tuotemerkintä Savunpoistopelti ESAR-aaa-bb-c Liitäntähalkaisija mm (ks. taulukko kohdassa Mitat ja painot) Toimimoottorin jännite 54 = 24 V AC/DC 56 = 230 V AC Toimimoottorimalli 1 = Vakio Tuotemerkintä Savunhallintakanava Pituus, metriä (a) a=3 (bbb) Liitäntähalkaisija cm Hinnat tarjouksen mukaan. ESAD-a-bbb Useaa palo-osastoa palveleva savunhallintapelti SEDM Hinnat tarjouksen mukaan. Tuotemerkintä Savunhallintapelti Leveys (aaaa) 0, 0250, 0300, 0355, 0, 0450, 0, 0600, 0700, 0800, 0900, 0, 1, 0, 1, 1, 1600 Korkeus (bbbb) 0, 0250, 0300, 0355, 0, 0450, 0, 0600, 0700, 0800, 0900, 0 Liitäntä (c) 1 = ilman laippaa 2 = laipalla Toimilaite (d) 1 = 24 V 2 = 230 V SEDM-aaaa-bbbb-c-d 36

37 Kanavatuotteet VALVONTAJÄRJESTELMÄT Valvontajärjestelmä FICO-128 Valvontajärjestelmä FICO-2 Paloturvallisuus Valvontajärjestelmä FICO-128 on tarkoitettu käytettäväksi enintään 128 palopellin tai savunpoistopellin sekä erilaisten savunilmaisinten automaattisessa valvonnassa ja toimintatestauksessa. FICO-128-valvontajärjestelmän muodostavat ohjausyksikkö FCLA, kommunikointikeskus FCBA ja savunilmaisimet. Valvontajärjestelmä FICO-2 on tarkoitettu käytettäväksi kahden palopellin tai savunpoistopellin sekä savunilmaisinten automaattisessa valvonnassa ja toimintatestauksessa. FICO-2-valvontajärjestelmän muodostavat ohjausyksikkö FCMA-2 ja savunilmaisimet. Savunilmaisimet FDKC-2 FDRC FDKS Kommunikointikeskukseen liittyvät savunilmaisimet voidaan asentaa huonetilaan tai kanavistoon. Savunilmaisimet ovat toimintaperiaatteeltaan optisia. Kanavaan sijoitettava optinen savunilmaisin sis. VBUG (UG-MB) asennushyllyn. Huonetilaan sijoitettava optinen savunilmaisin. Optinen kanavaan sijoitettava savunilmaisin. Hinnat tarjouksen mukaan 37

38 Kanavatuotteet Veloduct-kanavatilaus Fläkt Woods Oy Kalevantie Turku p f e info.fi@flaktgroup.com etunimi.sukunimi@flaktgroup.com Tilaaja Yhteyshenkilö Puhelin Laskutus / Tukkuliike Asiakasnro Tilausnumero Myyjä Käsittelijä Tilausnumero Rahtiveloitus Laskutus palkkio Merkki Alennus % Alv % Toimitusosoite Asiakasnro Myyntihinta Vastaanottaja Toimitustapa Purkauspaikka Toimitusehto Lähiosoite Maksuehto Postinumero Postitoimipaikka Toimituspäivä pp.kk.vv Nim. Kanava Käyrä Sisäliitin Ulkoliitin Pääty koko / m D,D1 006 Kanavalle BDEG-4-3 m EKOD-3- metriä 6 m EKOD-6- metriä BDEB-45- BDEB-30- BDEB-15- BDEB-90- BDEN-1- Osalle BDEG-1- BDEM /340 90/540 50/ /240 95/ /216 90/360 75/ /600 50/600 90/ / /120 33/198 40/ /420 30/360 55/660 45/ /60 26/104 20/ /240 40/240 36/432 50/ /32 14/56 16/ /150 25/150 45/270 40/ /16 16/32 36/36 30/ /120 25/150 55/ /7 14/14 17/17 80/80 80/80 22/132 40/ /30 35/35 40/ /20 32/32 36/ /15 20/20 20/ Säätö- ja sulkupellit Nim. koko BDEP-1-D1-1 BDEP-4-D1-1 Tiiviysluokka 0 Tiiviysluokka 4 (SFS-EN 1751) (EN 1751) IRIS SPBA-1 Tiiviysluokka CEN 1 SPBA-3 Tiiviysluokka CEN 3 SPBA-3L Tiiviysluokka CEN 3 Lämpöeristetyt säleet SPCA-3 Tiiviysluokka CEN 3 D1 008 Kpl Leveys Korkeus Kpl Leveys Korkeus Kpl Leveys Korkeus Kpl Leveys Korkeus / 50/ /150 75/ /90 45/ /60 60/ / /

39 Nim. koko Päätyluukut Puhdistusluukut Kanavatuotteet Jälkiasennettavat puhdistusluukut Nim. koko D,D Kanavaosaan BDEG-3 Kanavaosaan eristetty BDEG-2 42/672 32/512 Käyräluukku BDEB-90-xxx Kanavaosa Kanavaan kehyksellä eristetty BDEG-7- BDKP-3- Kanavaan kahvalla BDEG-4- Kanavaan kahvall eristetty BDEG-4- BDKL Eristetty BDBL-a-D-cm a-b Tasopinnalle BFKL-1-a-b 20 7 Kanavatuotteet / / Nim. koko Teleskooppikanavat Nim. koko Sivuliitin tasopinnalle D / D Nim. koko D / D FLEX-D-120 FLEX-D-040 FLEX-D-012 Pituus m Pituus m Pituus mm Kartio D, D1 BDEA Pyöreä kanava T-kappale /840 FLEK-D-120 FLET-d1-D /480 Pituus 1.15 m Runko osakokoa, /360 Toimitus pahvipakkauksessa lyhyt haara kanavakokoa / Nim / koko / d1-d / / Jyrkkä BDEA-6-56/898 36/576 24/384 12/192 60/240 40/160 70/70 488/48 Säätö- ja sulkupellit Sälepellit pyöreillä liitännöillä D1 = vain toisella puolella pyöreä liitäntä, D2 = molemmilla puolilla pyöreä liitäntä SPBA-1 SPBA-3 SPBA-3L mm D1 D2 D1 D2 D1 D Saunakanava, teleskooppinen ø SKT, pituus 1 2 mm

40 Kanavatuotteet T-kappale Sivuliitin Muuntoliitin T-kappale Sivuliitin Muuntoliitin Nim. koko D- D1 D1- d1 Nim. koko D- D1 D1- d1 BDED-3- BDET-1- BDEA-1- BDED-1- BDET-1- BDEA-1- BDKF-2 BDKF / /160 60/720 84/8 84/ /150 75/ /140 60/720 63/756 63/ /108 45/540 63/756 63/ /90 22/ /96 60/ /72 34/408 24/288 60/ /60 22/264 60/360 60/ /40 54/ /48 10/40 70/840 40/80 52/312 42/252 24/288 45/270 42/252 Nim. Imukartio Ilmanottolaite U.p. hajoitin Vastalaippa 016 8/16 54/216 48/288 30/180 koko 020 6/12 20/ /720 /600 D /32 23/276 40/160 28/ /25 12/144 90/180 86/ /18 17/17 32/128 42/84 99/198 34/ /12 50/ /20 28/ /16 18/216 52/104 44/ /14 32/128 60/120 56/ /10 40/80 65/130 60/ /8 9/36 /600 90/360 18/216 BDKU-D DYMA-1-D-e-f EYMA-2-D-e-f EBGA-2-D /152 15/30 60/ /88 45/ /44 24/ /25 42/504 Muuntoliitin 012 / / /37 BDKF-2 BDKF / / / / / /

41 Kanavatuotteet Äänenvaimentimet Nim. koko D1-L Eristys 5 cm BDER-40-D1-L 24/24 Nim. koko D1-L Eristys 10 cm BDER-44-D1-L Nim. koko Eristys 10 cm D1-L BDER-45-D1-L BDER-71-D1-L BDER-73-D1-L DB Kpl Pit. Kpl Pit. Kpl Pit. 120 Kanavatuotteet / / / / / / / / /4 120 Palopellit Nim. koko mm D 1 ETPR-aaa-02-0 ETPR-E-1-aaa-bb-1 ETCE, sulakeversio FK90/FK120 ETPS-E 45/90 Kpl Lev. Kork. Kpl Lev. Kork. 40/ /30 24/ / /10 6/6 2/ /1 Savunhallinta Nim. koko mm D 1 ESAD ESAR ESAS Kpl Lev. Kork

42 Päätelaitteet llmanvaihtoventtiilit / painovoimaiset Ulkosäleiköt Rakohajotin Siirtoilmalaitteet RK RKT RKPK PSV RIV VFLC KIV USAV SVN / SVN CTAB SK1 KK-R KE-R KKR VRTL MLS01 KIV:n sisäosa USSV / USSV USVN DTAZ SKA Vapaavirtaussäleiköt Säleiköt SIK (SWING) USRK SV2K Säätöosa OSK AVS1 HSO HUS RS1 RS2 KKV USMU RS3 Tasauslaatikko TG Kiinnityskehys SVTS AVSL AVSK Poistoilmaventtiilit Poistoilmalaitteet Tuloilmalaitteet KSO KSOJ KSOV KSOS KSOM LUMO-S EHC TEA EHC:lle EHI KHAA KHLA KHDA Suutin- ja pyörrehajottajat Kiinnityskehys Tiivis KSOF kiinnityskehys DBL KSOZ-8 LUMO-R NWCA NWPA NWPP PDZA ODZA DK0A DKAA DDAA DSAA Tuloilmaventtiilit Hajottajat KTI / KTIK STI / STIK STQA CTVK KGEZ-01 RHKB RHOB HPKB VSKB DYCC DYKC VFKB SVQC,, 160, DYVB-aa-b RORB RPRB DYRB DYSC RHKH RHOH HPKH-aaa-b VFKH VSKH ATTD KTS SL KR KTSS LUMI-R LUMI-S DYCH DYKH ROFB RPFB DYRH RPPH ROPH DYSH DYFB Piennopeuslaitteet Ulkosäleiköt Muut tuotteet SAV MPL KGEB CTPB PNA DVHA DVQA WOZA RIS HVSA MR IRIS ECSS Ilmanjäähdyttimet IRIS-aaa-H Lyra II IQCC EMAS/EMAE, EMPD EMSS/EMSD & EHOS/EHOE PANEL-säteilykatto DVCA DVRA DVPA RISD Stella IQFF Wega II IQII Nova II IQFI Lyra IQCB QZB -aa-b-c-1-e QFDK-aa-b-c-d-1 GFB DASH- /1/2 DUSH- PW LSJ ULSA ULDA 42

43 Päätelaitteet PÄÄTELAITTEET SISÄLLYSLUETTELO Ilmanvaihtoventtiilit... RK, RKT, RKPK...45 Pikasulkuventtiili... PSV...45 Raitisilmaventtiilit... RIV, VFLC, KIV...45 Poistoilmaventtiili... KK-R...45 Tuloilmaventtiili... KE-R...45 Kiinnityskehys... KKR...45 Rakoventtiili... VRTL...45 Mittalaitesarja... MLS Ulkosäleiköt... USAV, SVN, USSV, USVN...46 Tulo- ja poistoilmaventtiilit... LUMI ja LUMO...48 Vapaavirtaussäleiköt... HSO, HUS RS1, RS2, RS Kylmäkomeroventtiili... KKV...50 Kylmäkomerosäleikkö... USMU...50 Moottoriventtiili... M...50 Muuntaja... Z...50 Äänenvaimennin... DBL...50 Poistoilmaventtiilit KSO, KSOJ, KSOV Kiinnityskehys... KKU Tiivis kiinnityskehys... KKT Palopeltiventtiili... KSOF Saunaventtiili... KSOS Saunaventtiili... KSOS RAL paneelin värinen... KTI, STI, STQA KTS...52 Saneerausventtiili... MPL...52 Poistoilmaventtiili... KGEB...52 Suojalevy... SL...52 Korokerengas... KR...52 Saunaventtiili... KTSS...52 Saunaventtiili... KTSS RAL paneelin värinen Tuloilmaventtiilit... CTPB, CTVK...52 Kiinnityskehys... KGEZ Säleiköt... SV2K, USRK SIK (SWING)...54 Tasauslaatikko... TG...54 Säätöosa... S...55 Kiinnityskehys... K...55 Siirtoilmasäleiköt... OSK...56 Teollisuussäleikkö... SVTS...56 Säleiköt... AVSK, AVS1, AVSL...57 Rakohajotin... CTAB, DTAZ...58 Siirtoilmalaitteet... SK1 ja SKA...58 Poistoilmalaiteet... EHC ja EHI...59 TE-Liitäntälaatikko... EHC:lle...59 Pyörrehajottajat... NWCA, NWPA, NWPP PDZA, ODZA...59 Suutinhajottajat... DK0A, DKAA, DDAA, DSAA...59 Kattohajottajat... RHKH, RHOH, HPKH Yhdistelmäkoodit... RHKB, RHOB, HPKB DYCC, DYKC, VFKB, VSKB Suutinhajottajat... DYCH, DYKH, VFKH, VSKH DYFB, DYSH ROFB, RPFB...62 Kattohajottajat... RPPH, ROPH, DYRH, ROPA, RPPA,... DYRB, DYSC...62 Tuloilmalaitteet... KHAA, KHLA, KHDA SVQC...63 Tasauslaatikko... ATTD, ATTS...63 Yhdistelmäkoodi... DYVB...63 Muut tuotteet... Optivent IMS Pääteyksiköt Jäähdytyspalkit...64 Mittaus- ja säätölaitteet... IRIS, HVSA Mittarengas MR vakiovirtaussäädin ECSS ULSA, ULDA Piennopeuslaitteet... PNA, WOZA DVHA, DVQA, DVRA DVPA, DVCA Auditorioilmanjakolaitteet... GFB, DASH, DUSH, PW Ulkosäleiköt... RIS RISV, RISD, LSJ...68 Erikoisvärisävyn lisähinta...68 Puhallinkonvektori... QZM, QZT Kattokasetti... QFDK Tilauspohja Päätelaitteet 43

44 Päätelaitteet UUDET TASAUSLAATIKOT ATTD JA ATTS KÄTEVÄMPI, PIENEMPI JA MONIN TAVOIN PAREMPI ATTS ATTD Kun aloimme suunnittelemaan uutta sukupolvea tasauslaatikoillemme, otimme tavoitteeksi parantaa niiden käyttö- ja asennusmukavuutta keskittymällä erityisesti niiden rakenteeseen ja muotoiluun. Siksi nykyiset kattohajottimemme ja tasauslaatikkomme ovat parempia kuin koskaan kaikilla osa-alueilla: Oikeiden tuotteiden valinta kohteen tarpeiden mukaan on entistä helpompaa. Tuotteiden asentaminen, säätö sekä huolto on yksinkertaisempaa. Tuotteistamme on saatavilla useita eri malleja ja kokoja. Löydät niistä kattavat tiedot eri suunnittelu- ja valintaohjelmista. Luonnollisesti myös Fläktin Select-valintatyökalu tarjoaa apua oikean tuotteen valinnassa. ATTD vai ATTS? Jos tärkeää on matala äänitaso, valitse ATTD. Jos haluat säästää tilaa, valitse ATTS. 44» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta

45 Päätelaitteet ILMANVAIHTOVENTTIILIT / PAINOVOIMAISET RK Muovikannella, valkoinen RKT Teräskannella, valkoinen RKPK Puukannella (tervaleppä) PSV Pikasulkuventtiili ,40 10,60 11,00 12,70 16,30 18,20 Raitisilmaventtiilit ltk/lava ltk/lava 11,10 10,90 10,90 12,60 16,20 17,40 33,00 44, /288 5/ ltk/lava 20,50 24,00 29, ltk/lava 32,30 33,50 34,70 10/840 10/700 10/560 Päätelaitteet RIV VFLC KIV KIV:n sisäosa ltk/lava ltk/lava ,10 70/ , ,70 80,80 1/88 1/88 Rakoventtiili Poistoilmaventtiili KKR ruostumaton teräs Myydään yhdessä kiinnityskehyksen kanssa Saatavilla vain tukkuliikkeiden varastosta. VRTL Tuloilmaventtiili KER ruostumaton teräs Myydään yhdessä kiinnityskehyksen kanssa. 101,00 112,00 133,00 Mittalaitesarja MLS01 Sisältää mittaus- ja säätöoppaan + mittausanturit Kiinnityskehys KKR ,70 44,10 45

46 Päätelaitteet ULKOSÄLEIKÖT USAV SVN / SVN Valkoinen ltk/lava (IP) IP ltk/lava ltk/lava ,10 8,10 9,00 9,00 9,60 11,80 19,90 19,90 24,40 45,30 57, / /5 80/120 80/ / / /720 18/360 10/360 irto ,10 8,10 9,00 9,00 9,60 11,80 19,90 19,90 24,40 50/- 50/ 50/- 50/- 40/- 30/- 25/- 25/- 20/- 18/288 10/ valk valk valk. - - valk ,70 11,80 9,70 13,50 8,30 12,60 15,50 17,20 10/ 10/ 50/2 50/- 10/ 10/ 25/ 25/ USSV / USSV-Valkoinen USVN valkoinen norm./valk. ltk/lava ltk/lava ,50 6,60 7,50 10,00 / / / / 7,70 10,60 11,80 14,70 /7 50/ / ,10 21,00 23,70 23,70 26,40 40/ / / / /1440 Tilatessasi ilmoita ensin leveys, sitten korkeus! 46

47 Päätelaitteet CLEANVENT PITÄÄ VENTTIILIT PUHTAINA Päätelaitteet Idea Cleanventin likaahylkivään pintaan on saatu lootuskasvin vettähylkivistä lehdistä. Ainutlaatuisen pinnoitteen ansiosta Fläkt Woodsin päätelaitteet ovat ympäristöystävällisiä ja energiatehokkaita, koska poistoilman virtaus on optimaalinen, painehäviöt pysyvät minimaalisina ja heittokuviot toteutuvat suunnitellulla tavalla. Likaa hylkivän pinnan ansiosta venttiilien puhdistamistarve vähenee ratkaisevasti. Erityisen hyödyllisiä Cleanvent-päätelaitteet ovat paikoissa, joissa venttiilien puhdistus on hankalaa.» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta 47

48 Päätelaitteet LUMI JA LUMO LUMO-S LUMI-R LUMI-R PYÖREÄ TULOILMAVENTTIILI Tulossa koot mm. / mm kehyksellä. LUMI-S LUMI-S, NELIÖNMUOTOINEN TULOILMAVENTTIILI Tulossa koot mm. / mm kehyksellä. LUMO-R Tarkkuus Suoraan venttiilin karasta tehtävä mittaus antaa tarkat tulokset. Helppo säätää ja lukita. Kätevyys Mittaukset, säädöt ja lukitus voidaan tehdä suoraan venttiilin etupuolelta irrottamatta venttiiliä kehyksestä. Lianhylkivyys CleanVent-pintakäsittely hylkii likaa. Suunniteltu myös vähentämään pölyn kertyminen ympäröiville pinnoille, mikä minimoi ylläpidon tarpeen. Moderni muotoilu Tyylikäs ulkoasu ja nykyaikainen muotoilu sopivat sekä perinteiseen että modernimpaan sisustukseen. Mukautettava ulkoasu Mahdollisuus mukauttaa ulkoasua venttiilin etuosaan kiinnitettävällä tapetilla, kuvalla, kankaalla tai muulla vastaavalla materiaalilla, joka tekee venttiilistä huomaamattoman. Käytettävyys Monipuoliset venttiilit sopivat ominaisuuksiensa puolesta useisiin eri käyttökohteisiin. LUMO-S NELIÖNMUOTOINEN POISTOILMAVENTTIILI Tulossa koot mm. / mm kehyksellä. LUMO-R PYÖREÄ POISTOILMAVENTTIILI Tulossa koot mm. / mm kehyksellä. LUMI-R LUMI-S LUMO-S LUMO-R 160 ltk/lava ltk/lava ltk/lava ltk/lava TULOSSA PIAN 8719 TULOSSA PIAN TULOSSA PIAN

49 Päätelaitteet Päätelaitteet PÄÄTELAITTEET LUMI JA LUMO UUDET INNOVATIIVISET DESIGNVENTTIILIT LUMO-S LUMO-R Uudet, innovatiiviset LUMI- ja LUMO-venttiilit ovat syntyneet pitkäaikaisen kokemuksemme pohjalta. Niiden suunnittelussa on huomioitu erilaiset käyttökohteet, ja ne sopivat osaksi modernia sisustusta tai jopa sulautuvat siihen mukautettavan ulkoasunsa ansiosta. Myös alhaisen äänitasonsa puolesta LUMI- ja LUMO-venttiilit ovat ihanteellinen valinta mihin tahansa käyttöympäristöön. LUMI-R LUMI-S» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta 49

50 Päätelaitteet VAPAAVIRTAUSSÄLEIKÖT HSO / HSO Valkoinen HUS / HUS Valkoinen lev. x kork. valk norm./valk. valk norm./valk ,90 / 26,80 28,80 / 33,10 38,70 / 42,50 44,10 / 48,00 58,80 / 63,30 73,30 / 77, ,00 / 16,70 17,20 / 21,70 22,90 / 26,80 28,50 / 32,40 38,30 / 43,30 42,80 / 47, RS1 Anodisoitu luonnonväri RS2 Anodisoitu luonnonväri RS3 Anodisoitu luonnonväri lev. x kork ,00 222,00 256,00 322,00 402,00 497,00 lev. x kork ,00 459,00 505,00 613,00 728,00 880,00 lev. x kork ,00 188,00 222,00 282,00 336,00 435,00 Tilatessasi ilmoita ensin leveys, sitten korkeus! Kylmäkomeroventtiili KKV Kylmäkomerosäleikkö USMU ø ø , ,10 Saatavilla vain tukkuliikkeiden varastosta. Saatavilla vain tukkuliikkeiden varastosta. 25 Äänenvaimennin KSO-venttiiliin DBL, ø ,80 48,70, ltk/lava 80/ /1440, ø ,80 68,10, ltk/lava 9/324 4/144 50

51 Päätelaitteet POISTOILMAVENTTIILIT Vakioväri valkoinen RAL merkillä varustetut tuotteet aina CleanVent-pinnoitettuna (ei paneelinväriset) KSO Täyttää E7 kohdan 6.1 kuristimen vaatimukset KSOJ, jousikiinnitteinen ø 160 ltk/lava ,50 20/ , , ,60 10 Tilausesimerkki: KSO--C KSOV, äänenvaimennuksella ø ltk/lava ø ,80 24,10 24,90 35, / ,40 27,20 32,30 37,00 Tilausesimerkki: KSOJ--C Tilausesimerkki: KSOV--C ltk/lava /540 10/360 Päätelaitteet Kiinnityskehys KKU kanavaosaan Tiivis kiinnityskehys KKT kanavaan ø Tilausesimerkki: KKU- Palopeltiventtiili KSOF (korvaa KSOP:n) IP-pakattu IP-pakattu 5,20 6,20 7,50 9, ,80 6,70 7,80 ltk/lava 56/ / /864 12/432 ø Saunaventtiili KSOS Tilausesimerkki: KKT- IP-pakattu IP-pakattu 4,40 5,10 5,60 7,40 9, ,40 6,60 7,70 10,00 ltk/lava 60/ / / /864 12/432 ø ltk ø ltk/lava ,70 97,20 107,00 126,00 Tilausesimerkki: KSOF--C ) ) Tilausesimerkki: KSOS--C 44,40 20/960 61,20 50, ,80 1) Paneelinvärinen KSOS ja saatavilla vain tukkuliikkeiden varastosta Moottoriventtiili KSOM ø Muuntaja KSOM-venttiilille KSOZ-8 262,00 275,00 70,30 51

52 Päätelaitteet TULOILMAVENTTIILIT Vakioväri valkoinen RAL 9010 KTI, Kattoasennukseen KTIK-kuristin STI, Seinäasennukseen STIK-kuristin STQA seinään ø , , , ,60 KTIK 75,80 Pk STIK 62,90 66,80 81,70,00 86, Pkl tk/lava 12/432 12/432 Täyttää E7 kohdan 6.1 kuristimen vaatimukset Tyyppihyväksyntä nro VTT-RTH Tilausesimerkki: KTI--C Tilausesimerkki: STI--C Tilausesimerkki: STQA--C Pk ,80 78,30 KTS Kattoon SL KTS-suojalevy KR KTS-korokerengas KTSS-Saunaventtiili ø ,80 28,20 35,90 Pk ltk/lava 20/ /900 15/540 Täyttää E7 kohdan 6.1 kuristimen vaatimukset Tilausesimerkki: KTS--C ,40 17,40 22,60 Pk ,80 50,30 55,00 Pk ø 1) 1) 1) Paneelinvärinen KTSS ja RAL saatavilla vain tukkuliikkeiden varastosta Pk , ,10 25 Tilausesimerkki: KTSS--C Saneerausventtiili SAV MPL Poistoventtiili KGEB ø ,20 ltk/lava 20/ ,90 27,90 30,20 30,20 Pk ø ,00 32,60 36, Tilausesimerkki: SAV--C Tilausesimerkki: MPL- Tilausesimerkki: KGEB--C CTPB CTVK KGEZ-01 Kiinnityskehys KGEB, CTPB ja CTVK 52 ø 160 Tilausesimerkki: CTPB--C 87,90 9,50 105,00 29,70 10,70 128,00 12,40 Tilausesimerkki: CTVK--C

53 Päätelaitteet SÄLEIKÖT SV2K Varustettu kiinnityskehyksellä. Tulo-, poisto- ja siirtoilmalaitteeksi. Vakioväri valkoinen RAL Leveys Korkeus ,70 57,70 71,20 57,70 71,20 80,80 61,80 72,70 80,80 122,00 75,90 81,30 93,10 141,00 183,00 176,00 196,00 223,00 258,00 412,00 550,00 189,00 231,00 270,00 357,00 485,00 626,00 Tuote Tuote Tuote SV-2---K SV K SV-2---K SV K SV-2---K SV-2---K SV K SV K SV-2-0--K SV-2-1--K SV K SV K SV K SV K SV K SV K ,30 90,50,00 136,00 223,00 295,00 SV K SV K SV K SV-2---K SV K SV-2---K SV-2---K SV K SV K SV-2-0--K SV-2-1--K SV K SV K SV K SV K SV K 88,90 108,00 119,00 171,00 253,00 334,00 140,00 146,00 161,00 212,00 309,00 432, SV K SV K SV-2---K SV-2---K SV K SV K SV-2-0--K SV-2-1--K SV-2---K SV K SV K SV-2-0--K SV-2-1--K Päätelaitteet USRK Varustettu kiinnityskehyksellä. Poistoilmalaitteeksi. Vakioväri valkoinen RAL Leveys Korkeus 59,90 59,90 64,20 78,90 86,80 91,90 124,00 161,00 168, ,80 74,30 75,00 84,10 94,00 112,00 128,00 177,00 208,00 81,60 83,50 96,70 104,00 122,00 168,00 204,00 242, ,00 126,00 177,00 177,00 218,00 269,00 322,00 162,00 229,00 229,00 278,00 370,00 442,00 301,00 301,00 391,00 495,00 566,00 Tilatessasi ilmoita ensin leveys, sitten korkeus! 53

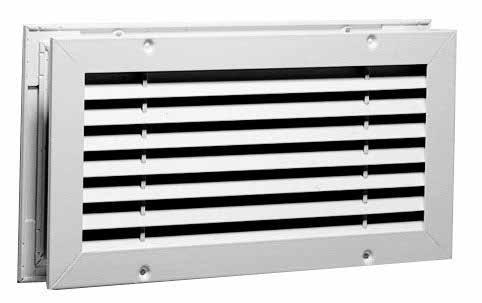

54 Päätelaitteet SIK (SWING) Irrotettava säleikköosa. Varustettu kiinnityskehyksellä. Tulo-, poisto- ja siirtoilmalaitteeksi. Virtauskuvio suunnattavissa. Vakioväri valkoinen RAL Leveys Korkeus 150 Tuote Tuote Tuote SI-300--K SI---K SI---K SI-600--K SI-800--K SI-0--K ,00 112,00 132,00 118,00 132,00 151,00 128,00 147,00 171,00 SI K SI--150-K SI--150-K SI K SI K SI K 150,00 163,00 208, ,00 208,00 262,00 206,00 253,00 310,00 SI-300--K SI---K SI---K SI-600--K SI-800--K SI-0--K Tasauslaatikko TG Leveys Korkeus ,00 184,00 206,00 236,00 257,00 210,00 236,00 264,00 265,00 347,00 251,00 302,00 342,00 388,00 Tuote Tuote TG---A TG-300--A TG A TG---A TG--150-A TG---A TG---A TG--150-A TG---A TG A TG-600--A TG A TG A TG-800--A TG---B TG-300--B TG B TG---B TG--150-B TG---B TG---B TG--150-B TG---B TG B TG-600--B TG B TG-800--B Tuote TG--150-C Tilausesimerkki Tasauslaatikko aaa = leveys bbb = korkeus Liitosvaihtoehdot A = sivulta B = takaa C = päältä TG-aaa-bbb-A/B/C Liitosvaihtoehdot TG-A sivulta TG-B takaa TG-C päältä 54 Tilatessasi ilmoita ensin leveys, sitten korkeus!

55 Päätelaitteet Säätöosa, säleiköille SV, SI, AVS ja USR S Leveys Korkeus ,20 42,00 45,10 52,30 49,00 54,50 55,00 51,00 55,00 55,80 62,70 106,00 51,90 55,50 56,80 78,00 52,90 59,10 74,00 96,30 150,00 62,60 84,40 93,30 124,00 208,00 79,90 122,00 468,00 Tuote Tuote Tuote S-- S-150- S-- S-300- S-- S-- S-600- S-800- S-0- S-1- S S--150 S S--150 S--150 S S S S S-- S-300- S-- S-- S-600- S-800- S-0- S-1- S S--300 S--300 S S S S S-- S-- S-600- S-800- S-0- S-1- S-- S-600- S-800- S-0- S Päätelaitteet Kiinnityskehys, säleiköille SV, SI, AVS ja USR K Leveys Korkeus 10,00 10,90 12,00 13,50 13,50 14,50 16,10 25,70 26,40 27, ,50 13,50 14,50 17,80 19,40 23,00 26,40 36,80 43,10 13,50 17,80 18,90 21,30 26,40 36,80 43,70 53, ,00 23,00 28,50 36,80 39,40 45,20 58,10 36,80 39,40 41,20 45,20 59,70 68,10 43,70 45,20 58,40 68,10 91,10 55

56 Päätelaitteet Siirtoilmasäleiköt OSK Siirtoilmalaite varustettuna vastakehyksellä. Vakioväri valkoinen RAL Leveys Korkeus ,00 146,00 149,00 210,00 246,00 148,00 174,00 179,00 240,00 262,00 166,00 184,00 194,00 255,00 274,00 186,00 198,00 223,00 274,00 298,00 333,00 206,00 242,00 253,00 311,00 353,00 406,00 248,00 272,00 303,00 404,00 428,00 524,00 477,00 531,00 631,00 Tuote Tuote Tuote OSK 300- OSK - OSK - OSK OSK OSK -150 OSK -150 OSK OSK OSK - OSK - OSK 600- OSK Teollisuussäleikkö SVTS Pystysuorat suunnattavat etusäleet. Tuloilmalaitteeksi. Liitososa ø kanavaan PSL ,00 220,00 271, ,00 133,00 177, , , , Liitososa ø kanavaan KSL 105,00 109,00 115,00 56

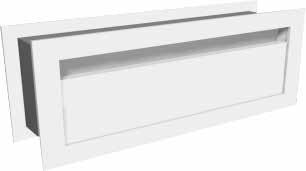

57 Päätelaitteet Säleiköt AVSK Kiinteät etusäleet varustettuna kiinnityskehyksellä. AVS1 Kiinteät etusäleet ilman kehystä. AVSL Kiinteät etusäleet. Lattiasäleikkö asennuskehyksellä ,90 115,00 126,00 174,00 174,00 205,00 59,30 66,50 76,90 87,00 128,00 189, ,10 97,10 101,00 121,00 179,00 228, ,00 145,00 161,00 199,00 250,00 104,00 108,00 152,00 183,00 231, ,00 173,00 250,00 328,00 367,00 Päätelaitteet ,00 172,00 206,00 255,00 336,00 119,00 124,00 188,00 249,00 311, ,00 212,00 262,00 357,00 449, ,00 285,00 327,00 416,00 451,00 540,00 153,00 223,00 324,00 396,00 449,00 538,00 220,00 314,00 452,00 716,00 829,00 930,00 AVS ja AVS1 Vakiovärisävy valkoinen RAL 9010 AVSL Anodisoitu luonnonväri AVS/15-K Säleet kallistettu 15 astetta Tilatessasi ilmoita ensin leveys, sitten korkeus! 57

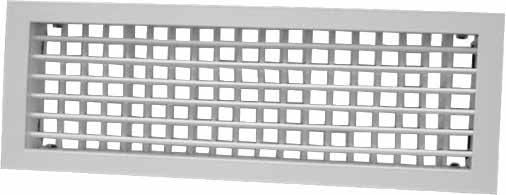

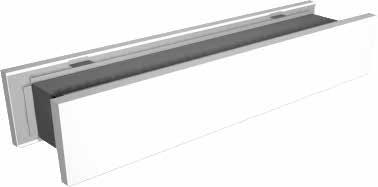

58 Päätelaitteet Rakohajotin Anodisoitu luonnonväri CTAB DTAZ Liitäntälaatikko CTAB DTAZ Liitäntälaatikko ,00 152,00 178,00 227,00,00,00 206,00 210, ,00 360,00 448,00 548,00 329,00 335,00 347,00 355,00 147,00 245,00 177,00 251,00 236,00 255,00 298,00 261,00 231,00 281,00 295,00 286,00 367,00 289,00 436,00 293,00 Siirtoilmalaitteet SK1 Vakioväri valkoinen RAL 9010 SKA Vakioväri valkoinen RAL 9010 Leveys Leveys Korkeus Korkeus 150,00 249,00 321,00 119,00 140,00 156,00 166,00 177,00 Tuote Tuote SK SK SK SKA-600- SKA-700- SKA-800- SKA-900- SKA Tilatessasi ilmoita ensin leveys, sitten korkeus! 58

59 Päätelaitteet Poistoilmalaitteet EHC Vakiovärisävy valkoinen RAL 9010 TEA EHC:lle EHI Leveys ø 315 ø Korkeus ,00 310,00 397,00 562,00 777,00 Tuote Tuote EHC EHC--150 EHC Pyörrehajottimet TEA TEB TEC TEA--150 TEA TEB--150 TEB TEC--150 TEC Liitosvaihtoehdot TEA sivulta TEB takaa TEC päältä NWCA NWPA NWPP PDZA ODZA Päätelaitteet ,00 199,00 204,00 204,00 223,00 173,00 183,00 225,00 316,00 249,00 255,00 311,00 617,00 581,00 586,00 590,00 603,00 621,00 686,00 501,00 594,00 762, ,00 965, , , , ,00 Suutinhajottimet DK0A DKAA DDAA DSAA ,00 355,00 355,00 565,00 811, ,00 198,00 239,00 301,00 483,00 676,00 983,00 314,00 619,00 58,60 116,00 161,00 166,00 207,00 59

60 Päätelaitteet TÄYDELLINEN YHDISTELMÄ OPTIMAALISET OMINAISUUDET Nopea käyttöönotto, säätö ja huolto Ilmavirtaa on helppo säätää tarkasti säätöläppää ohjaavalla pienellä kahvalla (säätö onnistuu jopa hajottimen suuttimen kautta). Pientä säätöläpän avausta (0 1) varten on hienosäätötoiminto, joka toimii kiertämällä säätökahvan säätökaraa. Suuremmalla avauksella (1 5) säätö tapahtuu nopeasti liukusäädöllä. Säätöasento lukitaan kääntämällä säätökara lukitusasentoon. säätö- ja mittauslaite voidaan irrottaa kanavan puhdistusta varten muuttamatta säätöasentoa. Nopea, kädet vapauttava huolto Hajottimien etulevyt ovat kiinni magneeteilla, ja levy voidaan vetää auki yhdellä kädellä. Huollon aikana etulevy roikkuu vaijerien varassa. Säädettävät magneettipidikkeet ohjaavat etulevyn varmasti takaisin oikeaan asentoon, johon se napsahtaa kiinni. 60» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta

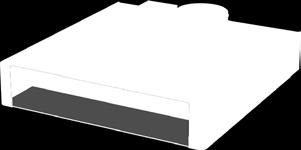

61 Päätelaitteet PÄÄTELAITTEET Kattohajottajat RH(K,O)H-aaa-b RHKH RHOH Poistoilmahajottaja HPKH-aaa-b = Halutessasi hajottajan rungon koossa (b=6) lisähinta ,00 166,00 188,00 202,00 230,00 285, ,00 166,00 188,00 202,00 230,00 285, ,00 212,00 242,00 286,00 288,00 Hajottajakoodin selite: aaa = Hajottajan koko b = 6 = Hajottajan rungon koko = 4 = (-C) = Cleanvent-versio. tarjouksen mukaan. Yhdistelmäkoodit RH(K,O)B-aaa-b-c Poistoilmahajottaja 1:3 1:2 1:3 1:2 1:3 1: RHKB (RHKH+ATTD) muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä RHOB (RHOH+ATTD) muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä HPKB (HPKH+ATTD) muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä Eristämätön Yhdistelmäkoodin selite: aaa = tuloilmakanavan koko b = 2 = tasauslaatikon mittasuhde 1:2 = 3 = tasauslaatikon mittasuhde 1:3 c = 6 = Hajottimen rungon koko. = 4 = (-C) = Cleanvent-versio. tarjouksen mukaan. Päätelaitteet Suutinhajottajat DY(C,K)H-aaa-b DYCH-hajotin DYKH-hajotin Pyörrehajottajat VFKH-aaa-b VFKH VSKH , , , , , , , , , , , , , , , , , , , , ,00 Suutinhajottajan koodin selite: Pyörrehajottajan koodin selite: Pyörrehajotin. Koodin selite. aaa = Hajottajan liitoskoko aaa = Hajottajan liitoskoko Säädettävät säleet: b = 6 = Hajottajan rungon koko. aaa = Hajottajan liitoskoko = 4 = b = 6 = Hajottimen rungon koko. = 4 = Yhdistelmäkoodit DY(C,K)C-aaa-b-c DYCC (DYCH+ATTD) DYKC (DYKH+ATTD) VFKB (VFKH+ATTD) VSKB (VSKH+ATTD) :3 1:2 1:3 1:2 1:3 1:2 1:3 1:2 muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä Selite: aaa = tuloilmakanavan koko b = 2 = tasauslaatikon mittasuhde 1:2 = 3 = tasauslaatikon mittasuhde 1:3 c = 6 = Hajottajan rungon koko. = 4 = muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä Selite: aaa = tuloilmakanavan koko b = 2 = tasauslaatikon mittasuhde 1:2 = 3 = tasauslaatikon mittasuhde 1:3 c = 6 = muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä Selite: aaa = tuloilmakanavan koko b = 2 = tasauslaatikon mittasuhde 1:2 = 3 = tasauslaatikon mittasuhde 1:3 c = 6 = Hajottajan rungon koko. = 4 =

62 Päätelaitteet Kattohajottajat Vakioväri valkoinen RAL 9010 RPPH ROPH Suutinhajottajat DYSH DYFB ,00 166,00 188,00 202,00 230,00 285, ,00 166,00 188,00 202,00 230,00 285, ,00 239,00 293,00 354,00 354,00 550, ,00 249,00 296,00 357,00 422,00 486,00 731,00 ROFB RPFB DYRH ,00 233,00 279,00 331,00 395,00 454,00 657, ,00 235,00 281,00 333,00 399,00 462,00 657, ,00 212,00 261,00 322,00 328,00 410,00 Yhdistelmäkoodit ROPH (ROPH+ATTD) ROPA-aaa-b-c RPPA (RPPH+ATTD) RPPA-aaa-b-c DYRB (DYRH+ATTD) DYRB-aaa-b-c DYSC (DYSH+ATTD) DYSC-aaa-b-c :3 1:2 1:3 1:2 1:3 1:2 1:3 1:2 muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä muodostuu hajottajan ja tasauslaatikko ATTC:n yhdistelmästä Tuloilmalaitteet KHAA KHLA KHDA ,00 116, ,00 113, ,00 113, ,00 193,00 234,00 359,00 552,00 146,00 193,00 234,00 359, ,00 204,00 228,00 62

63 Päätelaitteet Tasauslaatikko ATTD Tasauslaatikko 1:2 ATTD-aaa-bbb-c, mm (aaa-bbb) -, -160, 160-, -250, , 315- (kanavaliitäntämitta - hajotinliitäntämitta) Tyyppi 1 = kaulus ulospäin 3 = matala, kaulus sisäänpäin 4 = marine (lisätietoja Marine-katalogista) Tasauslaatikko 1:3 ATTD-aaa-bbb-c, mm (aaa-bbb) -160, -, , -315, 250- (kanavaliitäntämitta - hajotinliitäntämitta) Tyyppi 1 = kaulus ulospäin 4 = marine (lisätietoja Marine-katalogista) ATTD (1:2) ATTD (1:3) Tuote kpl/ lava Tuote kpl/ lava ATTD---1 ATTD ATTD ATTD ATTD ATTD ,00 168,00 189,00 237,00 289,00 289, ATTD ATTD---1 ATTD ATTD ATTD ,00 163,00 184,00 230,00 281, Tasauslaatikko 1:2 ATTS-aaa-bbb-c, mm (aaa-bbb) -, -160, 160-, -250, , 315- (kanavaliitäntämitta - hajotinliitäntämitta) Tyyppi 1 = kaulus ulospäin Tasauslaatikko 1:1 ATTS-aaa-bbb-c, mm (aaa-bbb) -, -, , -, , (kanavaliitäntämitta - hajotinliitäntämitta) Tyyppi 1 = kaulus ulospäin 1:1 tasauslaatikoissa kanavaliitoksen halkaisija on yhtä suuri kuin hajottajaliitoksen halkaisija. Säätöpelti voidaan irrottaa kauluksesta, mutta sitä ei voi poistaa tasauslaatikosta. Päätelaitteet ATTS (1:2) kpl/ ATTS (1:1) kpl/ Tuote lava Tuote lava ATTS---1 ATTS ATTS ATTS ATTS ATTS ,00 168,00 189,00 237,00 289,00 289, ATTS---1 ATTS---1 ATTS ATTS---1 ATTS ATTS ,00 145,00 158,00 192,00 237,00 265,00 SVQC,, 160, Vakiovärisävy valkoinen RAL 9010 SVQC hajotinosa ATVA-aaa-1 = laatikko-osa liitos takaa ATVA-aaa-2 = laatikko-osa liitos sivulta Yhdistelmäkoodi DYVB-aa-b koostuu yhdistelmästä DYVZ-hajotin ja ATVA-laatikko aa = tuloilmakanavan koko b = liitäntä 1 = takaa, 2 = sivulta Koodi 160 laatikko+hajottaja ATVA--2 ATVA--1 SVQC- ATVA--2 ATVA--1 SVQC- ATVA ATVA SVQC-160 ATVA--2 ATVA--1 SVQC ,10 108,00 108,00 97,10 253,00 120,00 120,00 133,00 315,00 154,00 154,00 161,00,00 190,00 190,00 210,00 Koodi 160 laatikko+hajottaja ATVA--2 ATVA--1 DYVZ- ATVA--2 ATVA--1 DYVZ- ATVA ATVA DYVZ-160 ATVA--2 ATVA--1 DYVZ- 188,60 108,00 108,00 80,60 205,60 120,00 120,00 85,60 322,00 190,00 190,00 132,00 265,00 154,00 154,00 111,00 Tilatessasi ilmoita ensin leveys, sitten korkeus! 63

64 Päätelaitteet MUUT TUOTTEET Mittaus- ja säätölaitteet EMSS EMSD IRIS Voidaan käytää kuristimena E7 kohdan 6.1 vaatimusten mukaisesti IRIS-aaa-H Haponkestävä Laatikkokoko ,80 58,60 64,30 68,70 82, Hinnat Hinnat Hinnat ,00 160,00 289,00 480,00 689,00 967, tarjousten mukaan tarjousten mukaan tarjousten mukaan Mittarengas Vakiovirtaus- 0 MR säädin ECSS ULSA ULDA ,00 102,00 106,00 123,00 150,00 187,00 228,00 272,00 334,00 419,00 519,00 654,00, mm ,00 281,00 294,00 301,00 332,00 344,00 441,00 497,00, mm Hinnat tarjousten mukaan Tulossa kesällä Hinnat tarjousten mukaan Jäähdytyspalkit Stella IQFF Wega II IQII Nova II IQFI Optivent IMS -Pääteyksiköt EMOS/EMOE- & EHOS/EHOEvirtaussäätimet EMPA-painesäädin Lyra IQCB Lyra II IQCC Hinnat tarjouksen mukaan Hinnat tarjouksen mukaan 64

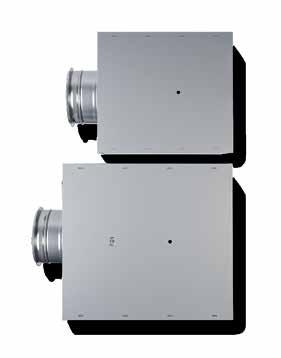

65 OPTIVENT ULTRA NOSTAA ÄLYKKÄÄN ILMANVAIHDON UUDELLE TASOLLE Päätelaitteet Tarpeenmukaisen ilmanvaihdon aikaansaama hyvä sisäilma edistää asumisja työskentelymukavuutta. Laskeva energiankulutus vaikuttaa myönteisesti sekä ympäristöön että talouteen. Optivent Ultran edistykselliseen ilmavirtaanalyysiin perustuva ultraäänitekniikka on tarpeenmukaisen ilmanvaihdon uusin virstanpylväs. Se on ainutlaatuinen innovaatio, joka nostaa älykkään ilmanvaihdon uudelle tasolle verrattuna perinteisiin IMS-järjestelmiin.» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta 65

66 Päätelaitteet PIENNOPEUSLAITTEET PNA Esim. PNAA-aaa-b aaa = koko b = liitosvaihtoehdot 0 = päältä 1 = vasen sivu 2 = oikea sivu 3 = takaa ,00 788,00 991, , , Puolipyöreä 201,00 414,00 427,00 610,00 933, , , ,00 Esim. DVHA-aaa (koot 250) DVHA-aaa (koot 315 ) Liitosvaihtoehto ylhäältä Ilman sokkelia koot 250 aaa=koko Valkoinen RAL 9010 DVQA Kulmamalli Esim. DVQA-aaa (koot 250) DVQA-aaa (koot 315 ) Liitosvaihtoehto ylhäältä Ilman sokkelia koot 250 aaa=koko WOZA Kattohajotin Esim. WOZA Vapaa-asennukseen Ilman säätöä Ilman alaosan suuttimia ,00 271,00 284,00 733,00 968, , , ,00 1, , , , ,00 DVCA Seinämalli DVRA Pyöreä DVPA Litteä Hinnat tarjouksen mukaan Auditorioilmanjakolaitteet GFB DASH-/1/2 DUSH- PWAA Liitäntä 80 tarjouksen mukaan tarjouksen mukaan tarjouksen mukaan tarjouksen mukaan 66 Piennopeus- ja auditorioilmanjakolaitteiden erikoissävyt tarjouksen mukaan

67 Päätelaitteet ULKOSÄLEIKÖT Hinnat sisältävät suojaverkon ja muurauskehyksen Hinnaston ulkopuolella olevat koot sekä muut materiaalit ja värit tarjouksen mukaan Sähkösulatussäleikkö RIS-E-SFe tarjouksen mukaan RIS-AN-alumiiniprofiili tarjouksen mukaan RIS Sinkitty, polttomaalattu harmaaksi RAL 7000 Huom! Ilmoita mitat leveys x korkeus, esim. RIS-xxx-xxx Lev. Kork ,00 147,00 178,00 204,00 118,00 128,00 147,00 153,00 178,00 184,00 204,00 223,00 280,00 280,00 308,00 353,00 366,00 353,00 354,00 366,00 384,00 388,00 378,00 390,00 462,00 473,00 147,00 159,00 184,00 196,00 204,00 211,00 178,00 189,00 234,00 237,00 250,00 261,00 204,00 231,00 315,00 356,00 393,00 401,00 211,00 257,00 321,00 388,00 430,00 439,00 270,00 301,00 357,00 393,00 449,00 462,00 280,00 316,00 366,00 417,00 452,00 470,00 295,00 346,00 367,00 430,00 459,00 487,00 311,00 367,00 381,00 445,00 470,00 491,00 402,00 441,00 475,00 441,00 453,00 484,00 467,00 476,00 517,00 487,00 501,00 536,00 495,00 517,00 545,00 498,00 528,00 546,00 483,00 483,00 497,00 516,00 520,00 527,00 552,00 574,00 587,00 Päätelaitteet Lev. Kork ,00 294,00 375,00 398,00 415,00 430,00 473,00 514,00 334,00 335,00 359,00 371,00,00 414,00 443,00 479,00 345,00 381,00 404,00 416,00 436,00 449,00 491,00 561,00 378,00 393,00 405,00 416,00 462,00 494,00 511,00 567,00 399,00 409,00 431,00 448,00 472,00 502,00 519,00 630,00 468,00 485,00 514,00 523,00 563,00 582,00 622,00 721,00 504,00 523,00 562,00 582,00 596,00 631,00 690,00 823,00 508,00 537,00 571,00 601,00 603,00 668,00 705,00 841,00 521,00 565,00 603,00 632,00 654,00 673,00 783,00 865,00 579,00 619,00 626,00 676,00 685,00 713,00 799,00 879,00 592,00 653,00 683,00 703,00 726,00 730,00 841, ,00 627,00 674,00 726,00 778,00 800,00 821, , ,00 Poistoilman ulospuhallukseen RIS-J. on 2 x vakio RIS:in hinta. Tuote Tuote RIS RIS--300 RIS RIS-- RIS-- RIS-600- RIS RIS RIS RIS RIS RIS RIS

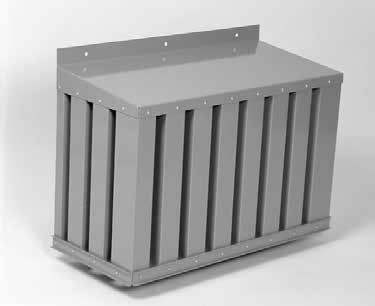

68 Päätelaitteet RISV pyöreällä Veloduct-liitännällä varustettu yleissäleikkö, polttomaalattu harmaaksi RAL 7000 ø d ,00 174,00 193,00 227,00 236,00 274,00 331,00 422,00 641,00 800,00 997,00 Tilatessasi ilmoita ensin leveys, sitten korkeus! RISD pyöreä yleissäleikkö LSJ-lumisuojasäleikkö Hinnat tarjouksen mukaan Erikoisvärisävyn lisähinta: Hinnat tarjouksen mukaan. Tilatessasi ilmoita mitat muodossa leveys x korkeus x syvyys. Asettelukustannukset/väri/toimituserä...160,00 netto Säleiköt ja rakohajottimet...20,00/kpl netto Kattohajottimet, tulo- ja poistoilmalaitteet...20,00/kpl netto Ulkosäleiköt % netto Pyöreät venttiilit...2,30/kpl netto Tuotteiden anodisointi erikoisväriin, hinta tarjouksen perusteella. 68

69 Päätelaitteet PUHALLINKONVEKTORIT Hinnat tarjouksen mukaan Puhallinkonvektorit QZB -aa-b-c-1-e Kasettimallinen puhallinkonvektori QFDK-aa-b-c-d-1 QZB-puhallinkonvektorimallisto täyttää tämän päivän tiukat vaatimukset, jotka asetetaan suorituskyvylle, koolle, akustiikalle, alhaiselle energiankulutukselle sekä asennuksen ja huollon helppoudelle. QZB-puhallinkonvektori on suunniteltu eri mallien, versioiden ja lisävarusteiden muodostamalle alustalle. Viiden eri version ympärille suunniteltu laaja valikoima koostuu seinään ja kattoon kiinnitettävistä yksiköistä aina vapaasti ja kalusteisiin asennettaviin, radiaalipuhaltimilla varustettuihin malleihin. - 9 kokoa - Q 1 m 3 /h - EC-moottori takaa alhaisen energiankulutuksen - 6-nopeuksinen vakiomoottori (3 on yhdistetty) - Jäähdytys ja/tai lämmitys (2- tai 4-putkinen patteri) / sähköpatteri - Sinkitty teräs ja esimaalattu vaippa umpisolueristeellä - Lattia-, seinä-, katto- tai pystyasennus - Patentoitu langaton säätöjärjestelmä - Upeasti muotoiltu teräksinen säleikkö - Vakioväri RAL 9010 tai ABS-vakiosäleikkö, jossa ilmanohjausraot, vakioväri RAL Valittavana 6 eri kokoa varusteineen Päätelaitteet PANEL-säteilykatto Katon toiminta: jäähdytys- tai lämmitysvesi tuodaan putkilla elementtien pintaan, ja jäähdytys- tai lämmitysenergia siirtyy elementin pinnasta pääasiallisesti lämpösäteilynä huoneen rakenteisiin. Konvektion osuus energian siirtymisestä on hyvin pieni. Lämpösäteily mielletään huonetilassa hyvin miellyttäväksi, koska ilman liike tilassa on hyvin vähäistä. Täten myös sisäilmaolosuhteet saadaan hyvin viihtyisiksi. PANEL-säteilykatto on suunniteltu sopivaksi 600-moduulijakoon, joten alakaton rakentaminen on hyvin yksinkertaista, ja paneelit sopivat hyvin kaikenlaisiin kattoihin. Kattopaneeleita on saatavana eri värisävyissä. - Säteilykatto toimistotilojen jäähdytykseen ja lämmitykseen - Kaksi eri paneelimallia: kaksiputki tai neliputki - Kaksi eri levypintaa: sileä tai rei itetty - Sovitettu 600 x 600 -moduulikattoon - Neljä eri pituutta - Verholevy aktiivisten paneelien väliin - Putkiliitäntävarusteet lisävarusteina - CE-merkitty 69

70 Päätelaitteet Faksi Turku Faksi Espoo Faksi Oulu Faksi Toijala Faksi Raisio

71 Päätelaitteet Poistoilmaventtiilit Poistoventtiili KSOF KGEB Päätelaitteet

72 Ilmankäsittelykoneet ja ilmastointipuhaltimet Ilmankäsittelykoneet Hatch ja Wall Hatch ATDA Ilmanlämmitin vesipatterilla LVDV Ilmanlämmitin Ilmanjäähdytin ATDC QJHD Kanavapatteri, jälkilämmitys Hatch SMHA QJCD Kanavapatteri, jälkijäähdytys VEKA Ilmankäsittelykone eq Wall Hatch SMWH Puhaltimet STEF-HT Huippuimuri STEF-Atex Huippuimuri BOGA Kattoläpivienti Paineistus- ja savunpoistojärjestelmä SMIA STEC Huippuimuri Radiaalipuhallin Centrimaster GX Radiaalipuhallin Centrimaster GT-1 Radiaalipuhallin Centrimaster GT-3 Kammiopuhallin GPEB Centriflow Plus Radiaalipuhallin Centrimaster GT-5 ILC-kanavapuhaltimet Potkuripuhallin eq Kammiopuhallin Centriflow 3D JM HT -savunpoistopuhaltimet JM Aerofoil -puhaltimet Aksiaalipuhallin JMv ilmaverhot AC Linea -ilmaverho AC Comfort -ilmaverho AC Comfort Flat -ilmaverho AC Elite -ilmaverho 72

73 Ilmankäsittelykoneet ja ilmastointipuhaltimet ILMANKÄSITTELYKONEET JA ILMASTOINTIPUHALTIMET SISÄLLYSLUETTELO Ilmanlämmitin vesipatterilla...atda Lisätarvikkeet...ATDZ Ilmanjäähdytin...ATDC Ilmanlämmitin...LVDV...75 Lisätarvikkeet...LVDZ...75 Kanavapatteri...QJHD...75 Kanavapatteri...QJCD...75 Ilmaverhot...AC...76 Lämminilmakone...VEKA Lämminilmakone...VEKA JM Aerofoil -puhallin...80 JMv Aerofoil -aksiaalipuhallin JM HT -savunpoistopuhallin...82 JMv HT -savunpoistopuhallin...83 Kanavapuhallin...ILC...84 Potkuripuhallin...EQ...85 Hatch...SMHA...86 Wall hatch...smwh...87 Ohjauskeskukset hatcheille...smhz...88 Lisätarvikkeet...VEKA Lisätarvikkeet...VEKA Ilmankäsittelykone...eQ...78 Paineistus...SMPA, SMIA...91, 92 Huippuimuri...STEC Radiaalipuhallin...Centrimaster GX Centrimaster GT Centrimaster GT Centrimaster GT Kammiopuhallin...GPEB Centriflow 3D...79 kuuluu lvi-tukkuliikkeen varastovalikoimaan ( ) Kattoläpivienti...BOGA...92 Huippuimuri...STEF-HT, STEF-Atex...93 Tilauspohja Ilmankäsittelykoneet ja Ilmastointipuhaltimet 73

74 Ilmankäsittelykoneet ja ilmastointipuhaltimet ATDA-Ilmanlämmitin vesipatterilla Ääni- Pyörimistaso nopeus db(a) rpm Teho/ teho- vaihtoehto 1 65 kw ATDA kw ATDA-55-1 ATDA-44-1 ATDA-30-1 ATDA ,11 m 3 /s 1,59 m 3 /s 44 kw 0,9 m 3 /s ,3 m 3 /s 42 kw ,94 m 3 /s 34 kw kw 0,68 m 3 /s ,85 m 3 /s 29 kw kw 0,54 m 3 /s kw 0,40 m 3 /s ,51 m 3 /s 11/17 kw /14 kw 0,39 m3 /s /11 kw 0,26 m 3 /s Vaakasuora heittopituus, m Konekoot 32, 42 ja 53 ovat saatavissa myös 3-putkirivisinä ATDZ-Lisätarvikkeet T-A pv Tuotetunnus Ajastin ATC:lle 1 10 ATDZ-22-3 Käsikäyttöinen, 5-portainen pyörimisnopeuden säädin 1 10 ATDZ-24-3 Muuntaja pienemmälle vakiopyörimisnopeudelle 1 10 ATDZ-25-3 Sekoitusosa suodattimella 15 ATDZ ATDZ ATDZ Kierrätysilmaosa suodattimella 15 ATDZ ATDZ ATDZ ,00 507,00 304,00 980, , ,00 676,00 845,00 957, T-A pv Tuotetunnus 15 ATDA vaihe, 230 V, 1420 rpm 15 ATDA vaihe, 230 V, 1420 rpm 15 ATDA vaihe, 230 V, 1430 rpm 15 ATDA vaihe, V, 1430 rpm 15 ATDA vaihe, 230 V, 935 rpm 15 ATDA vaihe, V, 1330 rpm 15 ATDA vaihe, 230 V, 900 rpm Valmiit varusteluvaihtoehdot 1071, , , , , , , Seinäkannatin, erä 15 ATDZ ATDZ ATDZ Välikannatin sekoitusosalle, erä 15 ATDZ ATDZ ATDZ Ilmansuuntain 15 ATDZ ATDZ ATDZ Kattoripustin, erä 15 ATDZ ATDZ ATDZ Vipusäädin sekoitusosaan 15 ATDZ ,00 175,00 203,00 163,00 163,00 163,00 236,00 282,00 343,00 309,00 343,00 439,00 75, ATDA A-3 ATDA B-3 ATDA C-3 ATDA A-3 ATDA B-3 ATDA C-3 ATDA A-3 ATDA B-3 Toimitusajat työpäivinä 1519, , , , , , , ,00 1) 1-vaihe, 230V ATDA C-3 ATDA A-3 ATDA B-3 ATDA C-3 ATDA A-3 ATDA B-3 ATDA C-3 Ilmanjäähdytin ATDC Soveltuu joko jäähdytykseen tai vaihtoehtoisesti jäähdytykseen/ lämmitykseen. Hydroskoooppiset lamellit, vaippa maalattuna tai ruostumattomana (SS 2333), kondenssivesiyhde ½. Hinnat tarjousten mukaan. 2994, , , , , , ,00 Valmiit varusteluvaihtoehdot ATDZ-30-F-b-3 ATDZ-40-F-b-3 ATDZ-50-F-b-3 Sekoitusosa Sekoitusosa Sekoitusosa b = tyyppi A = asennusvaihtoehto A C = asennusvaihtoehto C F = asennusvaihtoehto F Asennusvaihtoehdon A sisältö: - lämminilmakoje ATDA-aa-1 - seinäkannattimet ATDZ-03-bb - huonetermostaatti ATDZ venttiili toimilaitteella, auki/kiinni ATDZ-17-4 Asennusvaihtoehdon B sisältö: - lämminilmakoje ATDA-aa-1 - seinäkannattimet ATDZ-03-bb - automaattinen puhaltimen säätölaite FHC (sis. lämpötila-anturi) ATDZ venttiili toimilaitteella, auki/kiinni ATDZ , , ,00 Asennusvaihtoehdon C sisältö: - lämminilmakoje ATDA-aa-1 - seinäkannattimet ATDZ-03-bb - automaattinen lämminilmakojeen säätölaite ATC (sis. lämpötila-anturi) ATDZ-33 - venttiili toimilaitteella, auki/kiinni ATDZ-17-4 Asennusvaihtoehdon F sisältö: - sekoitusosa ulkoilmaa varten ATDZ-01-bb - jäätymissuojatermostaatti ATDZ-26 - peltimoottori ATDZ-27

75 Ilmankäsittelykoneet ja ilmastointipuhaltimet LVDV-Ilmanlämmitin LVDZ-Lisätarvikkeet Kattoon asennettavia LVDV-lämmittimiä käytetään sisääntulotilojen, varastojen, teollisuushallien, verstaiden, urheiluhallien, paikoitustilojen ja liikkeiden lämmitykseen. Matalan rakennekorkeuden ansiosta LVDV voidaan asentaa alakattoon. Puhaltimet ovat hiljaisia ja luotettavia käyttää. T-A pv LVI nro Tuotekoodi Kuvaus LVDV-31-0 Ilmanlämmitin 1300, LVDV-31-1 Ilmanlämmitin 1747, LVDV-41-0 Ilmanlämmitin 1572, LVDV-41-1 Ilmanlämmitin 2031, LVDV-51-0 Ilmanlämmitin 2052, LVDV-51-1 Ilmanlämmitin 2762,00 T-A pv LVI nro Tuotekoodi Kuvaus LVDZ Suodatin LVDV 76, LVDZ Suodatin LVDV 81, LVDZ Suodatin LVDV 120, LVDZ Jatko-osa LVDV 131, LVDZ Jatko-osa LVDV 142, LVDZ Jatko-osa LVDV 208, LVDZ Ilmansuuntain LVDV 120, LVDZ Ilmansuuntain LVDV 137, LVDZ Ilmansuuntain LVDV 175, LVDZ-04-1 Huonetermostaatti IP30 76, LVDZ-04-2 Huonetermostaatti IP30 54, LVDZ-04-3 Huonetermostaatti IP30 76, LVDZ Säätöventtiili LVDV31/41 142, LVDZ Säätöventtiili LVDV , LVDZ-06-1 Pyörimisnopeuden säädin IP , LVDZ-06-2 Huonetermostaatti IP54 262, LVDZ-06-3 Huonetermostaatti IP30 65,50 QJHD-kanavapatteri, jälkilämmitys QJHD-aaa aaa: Kanavakoko, mm QJCD-kanavapatteri, jälkijäähdytys QJCD-aaa aaa: Kanavakoko, mm Ilmankäsittelykoneet ja Ilmastointipuhaltimet T-A pv Tuotetunnus 20 QJHD- 388, QJHD- 406, QJHD , QJHD- 487, QJHD , QJHD , QJHD- 869, QJHD- 1269, T-A pv Tuotetunnus 20 QJCD- 550, QJCD- 638, QJCD , QJCD- 886, QJCD , QJCD , QJCD- 1390, Toimitusajat työpäivinä 1) 1-vaihe, 230 V 75

76 Ilmankäsittelykoneet ja ilmastointipuhaltimet Ilmaverhot AC Linea -ilmaverho AC Linea on suunniteltu kaikkiin sovelluksiin, joissa edellytetään hyviä teknisiä suoritusarvoja. Asennuskorkeus jopa 5.0 m. AC Linea vaatii hyvin vähän huoltoa. Mikroperforoidun imusäleikön ansiosta pöly ja muut epäpuhtaudet on helppo pyyhkäistä pois. Leveydet 1 m, 1,5 m, 2 m, 2,5 m ja 3 m Ilmavirta-alue m 3 /h Suurin asennuskorkeus 5 m Saatavana sekä horisontaali- että vertikaalipuhalluksille Lämmitysteho: 7-71 kw (vesipatteri) Lämmitysteho: 9-36 kw (sähköpatteri) Hinnat tarjouksen mukaan. AC Comfort -ilmaverho AC Comfort on suunniteltu helpokäyttöiseksi ilman kalliita suodatinhuoltoja. Ilman sisäänottosäleikön muotoilun ansiosta AC Comfort -ilmaverhokoje ei vaadi puhdistamista Leveydet 1 m, 1,5 m, 2 m, 2,5 m ja 3 m Ilmavirta-alue m 3 /h Suurin asennuskorkeus 5 m Saatavana sekä horisontaali- että vertikaalipuhalluksille Lämmitysteho: 7-71 kw (vesipatteri) Lämmitysteho: 9-36 kw (sähköpatteri) Hinnat tarjouksen mukaan. AC Comfort Flat -ilmaverho AC Comfort Flat on suunniteltu asennettavaksi alakattoon, ja se on vain 220 mm rakennekorkeudeltaan. AC Comfort Flat -ilmaverhokoje on varustettu saranoidulla huoltoluukulla, jolloin mahdollinen huolto on tehty helpoksi ilman alakattorakenteiden purkua. Leveydet 1 m, 1,5 m, 2 m, 2,5 m ja 3 m Ilmavirta-alue m 3 /h Suurin asennuskorkeus 3.5 m Lämmitysteho: 7-41 kw (vesipatteri) Lämmitysteho: 9-36 kw (sähköpatteri) Hinnat tarjouksen mukaan. AC Elite -ilmaverho AC Elite -ilmaverhot tarjoavat räätälöityjä ilmaverhoratkaisuja näyttäviin ratkaisuihin. Valittavina ovat ovaali, pyöreä ja siivenmuotoinen designmallisto erilaisilla pintamateriaaleilla ja RAL-väreillä. Leveydet / korkeudet 1-3 m Ilmavirta-alue m 3 /h Suurin asennuskorkeus 5 m Saatavana sekä horisontaali- että vertikaalipuhalluksille Lämmitysteho: 7-71 kw (vesipatteri) Lämmitysteho: 9-36 kw (sähköpatteri) Hinnat tarjouksen mukaan. 76

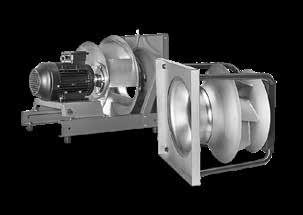

77 Ilmankäsittelykoneet ja ilmastointipuhaltimet VEKA-20-lämminilmakone T-A pv Tuotetunnus Lämminilmakone 20 VEKC Liitäntäpuoli = Oikea 3199, Koneen pituus = Puhallin + lämmitys tai jäähdytys + suodatin (P=0) Moottori = 0,75 kw 230 V 1-vaiheinen Vesipatteri = 3 putkiriviä Suodatin = M6, 360 mm Lämminilmakone (vain puhallin ja suodatin) 20 VEKC Liitäntäpuoli = Oikea 2518, Koneen pituus = Puhallin + pitkä suodatin (360) (P=750) Moottori = 0,75 kw 230 V 1-vaiheinen Vesipatteri = ilman vesipatteria Suodatin = M6, 360 mm Äänenvaimennin, lyhyt VELD Äänenvaimennin, pitkä VELD Sulkupelti VEVA Sähkölämmitin VEEK Teho 9 kw Liitäntäpuoli oikea Sisältää tehonsäätöautomatiikan Sähkölämmitin VEEK Teho 15 kw Liitäntäpuoli oikea Sisältää tehonsäätöautomatiikan Sähkölämmitin VEEK Teho 21 kw Liitäntäpuoli oikea Sisältää tehonsäätöautomatiikan 571, , , , , , VEKA-30-lämminilmakone ILMAVIRTA-ALUEET 0 0,2 0,4 0,6 0,8 1,0 1,2 m 3 /s Tuloilmakone Konekoko (aa) 20, 30 Liitäntäpuoli (b) 1 = oikea 2 = vasen Koneen pituus (cc) 12 Puhallin + lyhyt suodatin (120) 1) (P = ) 13 Puhallin + pitkä suodatin (360) (P = 750) 14 Puhallin + lämmitys tai jäähdytys + suodatin (P = 0) 15 Puhallin + lämmitys ja jäähdytys + suodatin (P = 0) 1) Vain, kun g = 0 ja h = 0 VEKC-aa-b -cc-d-e-f-g-h-i-jj Puhaltimet ja moottori (d) 7 = koko 20, 0,75 kw, 230/ V, 3-vaihemoottori 8 = koko 30, 1,5 kw, 230/ V, 3-vaihemoottori Sähkö ja säätövarustelu (e) 0 = ilman 1 = Curo-järjestelmä Curo Touch -ohjauspaneelilla Ilmankäsittelykoneet ja Ilmastointipuhaltimet 20 Lämminilmakone VEKC Liitäntäpuoli = Oikea 4071, Puhaltimien ohjaus (f) 1 = vakio (3 nopeutta) Koneen pituus = Puhallin + lämmitys tai jäähdytys + suodatin (P=0) Moottori = 1,5 kw 230 V 1-vaiheinen Vesipatteri = 3 putkiriviä Suodatin = M6, 360 mm Lämminilmakone (vain puhallin ja suodatin) VEKC , Liitäntäpuoli = Oikea Koneen pituus = Puhallin + pitkä suodatin (360) (P=750) Moottori = 1,5 kw 230 V 1-vaiheinen Vesipatteri = ilman vesipatteria Suodatin = M6, 360 mm Äänenvaimennin, lyhyt VELD , Äänenvaimennin, pitkä VELD , Sulkupelti VEVA , Sähkölämmitin VEEK , Teho 24 kw Liitäntäpuoli oikea Sisältää tehonsäätöautomatiikan Vesipatteri (g) 0 = ilman 2 = 2 putkiriviä 3 = 3 putkiriviä Jäähdytyspatteri (h) 0 = ilman 4 = 4 putkiriviä 2) 2) Ei yhdessä g = 3 kanssa Suodatin (i) 0 = ilman 1 = G3, 120 mm 2 = G3, 360 mm 3 = M6, 360 mm Kieli (j) 01 = ruotsi 02 = saksa 03 = englanti 04 = suomi 05 = ranska 11 = italia 77

78 Ilmankäsittelykoneet ja ilmastointipuhaltimet VEKA-20-lisätarvikkeet VEKA-30-lisätarvikkeet T-A pv Tuotetunnus T-A pv Tuotetunnus Varasuodatin VEKZ-54-4 F6, 360 mm Kanavaliitin VEKZ Ilmavirran näyttölaite VEKZ ,80 99, , Varasuodatin VEKZ-54-8 F6, 360 mm Kanavaliitin VEKZ Ilmavirran näyttölaite VEKZ ,80 111,00 108, Toimitusajat työpäivinä Ilmankäsittelykone eq Uusi eq-ilmankäsittelykonesarja yhdistää kolmen konetyypin parhaat puolet: EU:n mittavan valikoiman, EC:n kompaktin rakenteen ja STINGin älykkään sähkö- ja säätölaitteiston. Energiatehokkaita eq-koneita on 17 kokoa, joiden ilmavirta-alue on 0,1 9 m 3 /s. Sarjana eq kattaa tarpeet yksittäisestä tuloilmakoneesta laajoihin kokonaisuuksiin lämmöntalteenottoineen ja kehittyneine säätöjärjestelmineen. eq-koneiden yhdisteltävyys ja nykyaikainen tuotantotekniikka mahdollistavat vaativatkin projektit nopealla toimitusajalla. Hinnat tarjouksen mukaan. Toimitusajat työpäivinä 78

79 Ilmankäsittelykoneet ja ilmastointipuhaltimet Kammiopuhallin Centriflow 3D Hyötysuhteeltaan vaikuttavan CentriFlow 3D:n keskeinen huippuominaisuus on sen uudenlainen sekavirtauspuhallinpyörä. Se tuottaa luonnollisen virtauksen ilmankäsittelykoneen sisällä. Ilmavirta ei irtoa puhaltimen aerofoil-siiven pinnasta, millä varmistetaan minimaalinen turbulenssi, maksimaalinen dynaamisen paineen muutos ja pienin mahdollinen äänitaso. 12 kokoa, halkaisija mm Ilmavirta jopa m³/h 17 m 3 /s Paineenkorotus jopa 2 Pa Saatavana PM-, AC- ja EC-moottorilla Radiaalipuhallin Centrimaster GX Radiaalipuhallin Centrimaster GT-1 Hihnakäyttöinen keskipakoispuhallin kahdella imuaukolla. Tilavuusvirta 50 m 3 /s saakka ja paineenkorotus 3300 Pa asti. Puhallinta valmistetaan kahdella siipipyörätyypillä: eteen- sekä taaksepäin kaartuvin siivin. Toimitetaan ilman hihnakäyttöä ja moottoria. Yksi-imuaukkoisten suorakäyttöisten radiaalipuhaltimien ilmavirta-alue on 7 m 3 /s asti ja paineenkorotus 0 Pa asti. Puhallinsarjaan sisältyy radiaalipuhaltimia kahdella puhallinpyörämallilla: - eteenpäin kaartuvat siivet, GTLF - taaksepäin kaartuvat siivet, GTLB Radiaalipuhallin Centrimaster GT-5 Kaksi-imuaukkoisten hihnakäyttöisten radiaalipuhaltimien ilmavirta-alue on 60 m 3 /s asti ja paineenkorotus 3300 Pa asti. Puhallinsarjaan sisältyy radiaalipuhaltimia kahdella puhallinpyörämallilla: - eteenpäin kaartuvat siivet, GTLF - taaksepäin kaartuvat siivet, GTLB ja GTHB Radiaalipuhallin varusteineen T-A pv ,00 Sisältää: Suorakäyttöinen puhallin GTLB Napa HULB Moottori APAL Imuaukko, joustava liitin GTLZ Paineaukko, joustava liitin kahdella laipalla GTLZ Tärinänvaimennussarja, kumi GTLZ Radiaalipuhallin Centrimaster GT-3 Ilmankäsittelykoneet ja Ilmastointipuhaltimet Hinnat ja toimitusajat tarjousten mukaan Yksi-imuaukkoisten hihnakäyttöisten radiaalipuhaltimien ilmavirta-alue on 18 m 3 /s asti ja paineenkorotus 3300 Pa asti. Puhallinsarjaan sisältyy radiaalipuhaltimia taaksepäin kaartuvilla siivillä. 79

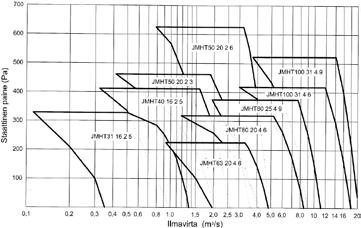

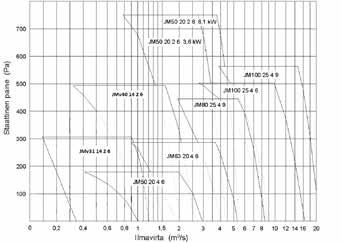

80 Ilmankäsittelykoneet ja ilmastointipuhaltimet AKSIAALIPUHALTIMET JM Aerofoil -aksiaalipuhaltimet Säädettävä siipikulma Aseteltavasiipinen aksiaalipuhallin. Urheilu- ja kulttuuri rakennuksiin, kirkkoihin, äänistudioihin, teollisuuteen, toimistorakennuksiin... Kaikkialle, missä tarvitaan suuria ilmavirtoja. Tuottoarvot helposti muutettavissa. Hyvä korroosionkesto. Pienikokoinen, helppo asentaa. Edullinen. Alhainen äänitaso. Spektri, joka on helppo vaimentaa. Alumiinipotkuri ja kuumasinkitty runko, suora käyttö. Soveltuu asennettavaksi kanaviston välille tai päähän. alue mm (sisähalkaisija). Myös suurempia saatavilla. Ilmavirta-alue 0,2 60 m 3 /s Varastovalikoima Max. siipi kulma Rungon pituus mm RPM Moottorin runko kw A eristintyyppi Puhallin Kanavaasennus Imukellon asennus Kanava-as. + B1D ÄV:t 31JMv/14/2/ ,9 2, TE , , , ,00 40JM/14/2/ ,73 3, TE , , , ,00 Tärinän- 50JM/20/2/6L 2910 L 3,6 7, TE , ,00 7, ,00 50JM/20/2/6L M 6,2 11, TE , , , ,00 63JM/20/4/6L 1420 L 2,64 5, TE , , , ,00 80JM/25/4/ M 4,8 9, TE , , , ,00 JM/25/4/ M 9,0 17, TE , , , ,00 JM/25/4/ L 18 34, TE , , , ,00 Jännite V 50 Hz 3-vaihe. Toimitus Turun logistiikkakeskuksesta. 2-nopeusaksiaalipuhaltimet invertterin ohjauksella vastaavan kokoisesta 1-nopeuksisesta Asennussarjat Kanava 2 x kiinnitysjalka 2 x vastalaippa 2 x joustava liitin 1 x tärinäneristinsarja Tärinäneristimet Malli Kuormitus kg/sarja TE TE TE TE TE Imukartio 1 x imukartio 1 x suojaverkko 1 x joustava liitin 2 x kiinnitysjalka 1 x tärinäneristinsarja Kanava + ÄV 4 x kiinnitysjalka 2 x vastalaippa 2 x joustava liitin 2 x äänenvaimennin 2 x tärinäneristinsarja JM-Pikavalintataulukko Hinnat EUR (alv. 0 %). Toimituskulut alkaen 95 euroa. 80

81 Ilmankäsittelykoneet ja ilmastointipuhaltimet JMv Aerofoil -aksiaalipuhaltimet HT JMv on täysin uusittu savunpoistopuhallin, joka tarjoaa erinomaisen suorituskyvyn. Jokainen puhallinpyörä on valmistettu korkeapainevaletusta alumiinista, ja ne röntgentarkastetaan käyttäen reaaliaikaradiografiaa (standardin ASTM E-155 mukaan) tuotteen eheyden ja laadun varmistamiseksi. Puhallinpyörät on tasapainotettu tärinätasojen minimoimiseksi ja tasaisen käynnin varmistamiseksi. Säädettävä siipikulma takaa joustavan suorituskyvyn laajalla toiminta-alueella. VCC-teknologia (Vortex Creation Control), täysin uusittu siipi ja navan rakenne sekä puhaltimeen integroidut johtosiivet takaavat energiatehokkaan rakenteen ja alhaiset elinkaarikustannukset. Puhaltimia voidaan käyttää sekä normaalilämpötilassa -40 C C jatkuvassa käytössä että savunpoistokäytössä C / 2 h. JMv Aerofoil saavuttaa jopa 82 % aerodynaamisen hyötysuhteen sekä alhaiset SFParvot. Sen energiatehokas rakenne pienentää merkittävästi käyttökustannuksia ja hiilidioksidipäästöjä, jolloin elinkaarikustannukset pysyvät minimissä. Halkaisija mm Jopa 24 % alemmat käyttökustannukset. Yli 1,3 tonnia pienempi hiilijalanjälki (per 0 tuntia). Kaikki puhaltimet on testattu standardien ISO5801, BS848 ja EN (korkea lämpötila) mukaisesti Vakiokäyttölämpötila -40 C C. Saatavana myös savunpoistoon C/2h. Täysin yhteensopiva ErP-asetuksen 327/2011 (2. tier) kanssa Puhaltimen runko on kuumasinkitty korroosionkestävyyden parantamiseksi Kompakti rakenne takaa nopean, helpon ja kustannustehokkaan asennuksen Moottorin suojausluokka IP55 Matala äänitaso Pyörimisnopeus RPM Nimellisteho kw Nimellisvirta A 31JMv/14/2/6/ ,90 1,90 40JMv/14/2/6/ ,73 3,59 50JMv/16/2/6/ ,45 7,00 50JMv/20/2/6/ Kysy 6,20 11,7 50JMv/20/4/6/34 1 tarjous! 0,90 1,92 63JMv/20/4/6/33 1 2,64 5,49 80JMv/25/4/6/32 1 6,33 13 JMv/14/4/9/ ,21 Jännite V 50 Hz 3-vaihe. Saatavana 0 mm kokoon asti. Staattinen paine (Pa) Pikavalintataulukko JMv 4-napainen (710 mm - 0 mm) 80JMv/25/4/6/32 JMv/14/4/9/ Ilmavirta m 3 /h & m 3 /s Ilmankäsittelykoneet ja Ilmastointipuhaltimet 1 Pikavalintataulukko JMv 2-napainen (315-mm- mm) 0 Pikavalintataulukko JMv 4-napainen ( mm mm) Staattinen paine (Pa) JMv/20/2/6/30 50JMv/16/2/6/19 Staattinen paine (Pa) JMv/14/2/6/32 63JMv/20/4/6/33 31JMv/14/2/6/ Ilmavirta m 3 /h & m 3 /s 50JMv/20/4/6/ Ilmavirta m 3 /h & m 3 /s Hinnat EUR (alv. 0 %). Toimituskulut alkaen 95 euroa. 81

82 Ilmankäsittelykoneet ja ilmastointipuhaltimet SAVUNPOISTOPUHALTIMET JM HT -savunpoistopuhaltimet JM HT Aerofoil -siipipyörät on valmistettu korkeapainevaletusta alumiinista, ja ne koostuvat siivistä, navasta ja kiinnityslevystä. JM-siipipyörässä siipikulma on manuaalisesti aseteltavissa. Siipipyörän jokainen osa röntgentarkastetaan käyttäen reaaliaikaradiografiaa ja tutkitaan standardin ASTM E-155 mukaan ennen koneistamista valun eheyden ja laadun varmistamiseksi. Puhallinpyörät on tasapainotettu puhallinkokoonpanona tärinätasojen minimoimiseksi ja tasaisen käynnin varmistamiseksi. Puhaltimia voidaan käyttää sekä normaalilämpötilassa -40 C C jatkuvassa käytössä että savunpoistokäytössä C / 2 h. Sisähalkaisija mm. Ilmavirta 0,2 30 m 3 /s Varastovalikoima Max. siipikulma Tärinäneristintyyppi Puhallin RPM Moottorin runko kw A pituus HT31JM/16/2/ ,9 1, ES ,00 HT40JM/16/2/ ,73 3, ES ,00 HT50JM/20/2/ ,73 3, ES ,00 HT50JM/20/2/ M 4,8 9, ES ,00 HT63JM/20/4/ L 1,8 3, ES ,00 HT80JM/20/4/ L 3,6 7, ES ,00 HT80JM/25/4/ S 9,0 17, ES ,00 HTJM/31/4/ M 10, ES ,00 HTJM/31/4/ L ES ,00 HTJM/50/4/ L 18 34, ES ,00 HTJM/50/4/ L 27 49, ES25-07,00 Kanavaasennus Imukellon asennus Kanava-as. + B1D Jännite V 50 Hz 3-vaihe. Toimitus Turun logistiikkakeskuksesta. Asennussarjat Jousitärinäneristimet Kanava 2 x kiinnitysjalka 2 x vastalaippa Imukello 1 x imukello 1 x suojaverkko 1 x vastalaippa 2 x kiinnitysjalka Jatkuva käyttö 2 x kiinnitysjalka 2 x vastalaippa 2 x joustava liitin 1 x jousitärinäneristinsarja Malli Puhallin Värikoodi ES JMHT vihreä ES JMHT punainen ES 25- JMHT sininen JMHT-pikavalintataulukko Hinnat EUR (alv. 0 %). Toimituskulut alkaen 95 euroa. 82

83 Ilmankäsittelykoneet ja ilmastointipuhaltimet HT JMv -savunpoistopuhaltimet HT JMv on täysin uusittu savunpoistopuhallin, joka tarjoaa erinomaisen suorituskyvyn. Jokainen puhallinpyörä on valmistettu korkeapainevaletusta alumiinista, ja ne röntgentarkastetaan käyttäen reaaliaikaradiografiaa (standardin ASTM E-155 mukaan) tuotteen eheyden ja laadun varmistamiseksi. Puhallinpyörät on tasapainotettu tärinätasojen minimoimiseksi ja tasaisen käynnin varmistamiseksi. Säädettävä siipikulma takaa joustavan suorituskyvyn laajalla toiminta-alueella. VCC-teknologia (Vortex Creation Control), täysin uusittu siipi ja navan rakenne sekä puhaltimeen integroidut johtosiivet takaavat energiatehokkaan rakenteen ja alhaiset elinkaarikustannukset. Puhaltimia voidaan käyttää sekä normaalilämpötilassa -40 C C jatkuvassa käytössä että savunpoistokäytössä C / 2 h. Halkaisija mm Tilavuusvirta 9 m 3 /s asti Staattinen paine 1170 Pa asti Suunniteltu savunpoistoon tulipalossa Jopa 24 % alhaisemmat käyttökustannukset. Yli 1,3 tonnia pienempi hiilijalanjälki (0 tuntia) Puhaltimet on testattu standardien ISO5801, BS848 ja EN (korkea lämpötila) mukaisesti Lämpötilan kesto C / 2 h Täysin yhteensopiva ErP-asetuksen 327/2011 (2. tier) kanssa Puhaltimen runko on kuumasinkitty korroosionkestävyyden parantamiseksi Kompakti rakenne takaa nopean, helpon ja kustannustehokkaan asennuksen Moottorin suojausluokka IP55 Taajuusmuuttajakäyttö normaalilämpötilassa Matala äänitaso Pyörimisnopeus RPM Max m 3 /s Nimellisteho kw Nimellisvirta A HT31JMv/14/2/6/ ,90 1,95 HT40JMv/14/2/6/ ,73 3,59 HT50JMv/20/4/6/40 1 Kysy 1,80 3,76 HT63JMv/20/4/6/24 1 tarjous! 1,80 3,76 HT80JMv/25/4/6/26 1 4,8 9,69 HTJMv/31/4/9/ ,21 Staattinen paine (Pa) JMv/JM Savunpoistopuhaltimet 4-napainen (710-0 mm) HT80JMv/25/4/6/26 HTJMv/31/4/9/26 Ilmankäsittelykoneet ja Ilmastointipuhaltimet Ilmavirta m 3 /h & m 3 /s JMv/JM Savunpoistopuhaltimet 2-napainen (315 - mm) JMv/JM Savunpoistopuhaltimet 4-napainen ( mm) Staattinen paine (Pa) 600 HT40JMv/14/2/6/32 Staattinen paine (Pa) HT63JMv/20/4/6/24.- HT31JMv/14/2/6/36 %- HT50JMv/20/4/6/ ,5 3,5 4 4, ,5 2 2,5 3 Ilmavirta m 3 /h & m 3 /s Ilmavirta m 3 /h & m 3 /s Hinnat EUR (alv. 0 %). Toimituskulut alkaen 95 euroa. 83

84 Ilmankäsittelykoneet ja ilmastointipuhaltimet KANAVAPUHALTIMET ILC-kanavapuhallin Muovi (Espada) RPM kw A db (A) Halkaisija mm ILC ,04 0,14 51 ILC ,07 0,3 51 ILC ,07 0, ILC ,18 0,78 52 ILC ,115 0, ILC ,22 0, Jännite 230 V 50 Hz 1-vaihe. sisältää kanavaliittimet. Toimitus Turun logistiikkakeskuksesta. 203,00 230,00 252,00 350,00 414,00 551,00 dp (Pa) L L Air volume (m 3 /h) Säätimet Saatavana myös pyörimisnopeuden säätimiä yksivaiheisiin puhaltimiin. Kysy hinta ja vaihtoehdot erikseen. ILC EC-moottorilla Teräs (Ropera EC) RPM kw A db (A) Halkaisija mm ILC 3E ,13 1, ,00 ILC 5E ,16 1, ,00 ILC 7E ,2 0, ,00 Jännite 230 V 50 Hz 1-vaihe. sisältää kanavaliittimet. dp (Pa) Air volume (m 3 /h) Hinnat EUR (alv 0%). Toimituskulut alkaen 95 euroa. 84

85 Ilmankäsittelykoneet ja ilmastointipuhaltimet POTKURIPUHALTIMET Potkuripuhallin EQ Tyyppi Kuvaus RPM kw A EQ DA AP 1ph ,12 0,56 372,00 EQ -4.4EC AP 1ph ,21 0,95 383,00 EQ -4.5FA AP 1ph ,48 2,26 492,00 EQ HA AP 1ph HA 890 0,47 2,24 661,00 Jännite 230 V 50 Hz 1-vaihe. sisältää kanavaliittimet. Toimitus Turun logistiikkakeskuksesta. Säätimet Saatavana myös pyörimisnopeuden säätimiä yksivaiheisiin puhaltimiin. Kysy hinta ja vaihtoehdot erikseen. Ilmankäsittelykoneet ja Ilmastointipuhaltimet Hinnat EUR (alv. 0%). Toimituskulut alkaen 95 euroa. 85

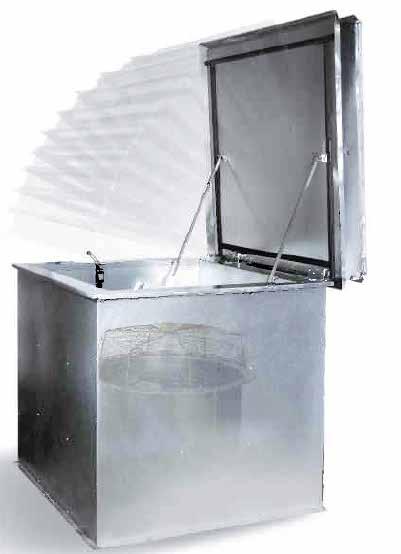

86 Ilmankäsittelykoneet ja ilmastointipuhaltimet SMOKEMASTER SMHA HATCH SMHA Hatchissa savunpoistoluukku ja savunpoistopuhallin on integroitu yhdeksi tuotteeksi, joka on tehdasvalmisteisena valmis nostettavaksi katolle varustettuna tilauksen mukaisin sähkölaittein ja johdotuksin. Smoke Master SMHA Hatch on tarkoitettu vain savunpoistoon ja sen lämpötilaluokka on C / 2 tuntia. Se ei sovellu jatkuvaan poistoilmakäyttöön. Smoke Master SMHA Hatch on suunniteltu parasta savunpoistoluukku- ja savunpoistopuhallinosaamista käyttäen ja on näin ollen varma ja edullisin ratkaisu katon läpi puhallettavan savun poistoon. 5 kokoa useilla eri moottoreilla Ilmavirta 26 m 3 /s asti Paineenkehitys 600 Pa asti Korkeisiin lämpötiloihin tarkoitettu malli C / 2 tuntia CE-merkitty kokonaisuus Luukun avautuminen on testattu lumikuormalla SL-standardin EN mukaisesti Vaippa: sinkitty vakiona, erikoisvärit lisävarusteena Eristetty 70 mm:n mineraalivillalla Tuotekoodi (ALV. 0 %) SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 SMHA ,00 Lisävarusteet Vesipelti SMHZ-50-bbb-c,00 Erikoisväri SMHZ-60-bbb-c 300,00 Savupuhallin SMHA -aaa -bbb - cc - dd 86 Toimitusaika 4-5 viikkoa. Vapaa imu Imupuoli kanavoitu, painehäviö vs. max m 3 /s max m 3 /s Pa Pa 300 Pa Pa Pa 600 Pa SMHA ,5 1,5 1,3 1,1 0,9 SMHA ,2 2,1 2 1,8 1,5 SMHA ,2 3,1 2,8 2,4 2 SMHA ,3 4,4 4,2 3,9 3,7 3,4 3,1 SMHA ,4 6 5,1 3,1 SMHA ,1 8,1 7,1 5,1 SMHA ,2 9,4 7,9 5,1 SMHA ,1 10,4 9,5 8,5 SMHA ,8 11,6 10,4 9 7,5 SMHA ,1 15,7 14, ,3 SMHA ,5 17,3 16,3 15, ,6 SMHA ,6 18,8 17,7 16, ,4 11,5 SMHA ,1 26,6 25,2 23, ,6 18,8 Hinnat eivät sisällä arvonlisäveroa. Toimituskulut alkaen 95 euroa. 040, 050, 080,, Moottorin teho 055 = 5.5 kw jne Ensimmäinen c 1 = imuaukon suojaverkko (vapaa imu) 2 = imuaukon laippa (kanavoitu asennus) Toinen c 0 = versio numero Siipikulma Tarvittava siipikulma saadaan mitoitusajosta. Lisävarusteet Vesipelti SMHZ bbb -c bbb = puhaltimen koko 050 = 050 c = 0 alussa Värisävy SMHZ bbb -c bbb = puhaltimen koko 050 = 050 c = 0 alussa

87 Ilmankäsittelykoneet ja ilmastointipuhaltimet SMOKEMASTER SMWH WALL HATCH Smoke Master Wall Hatch on uusi CE-merkitty seinäasenteinen versio HATCHsavunpoistopuhaltimesta. Wall Hatch koostuu tehokkaasta JMHT-savunpoistopuhaltimesta, jonka lämpötilaluokka on C / 2 tuntia, sekä lämpöeristetystä luukusta, joka suojaa puhaltimen sään armoilta ja takaa toimintavarmuuden palotilanteessa. Yksinkertaisen rakenteen vuoksi Wall Hatch on myös nopea mitoittaa ja helppo asentaa. Toimitukseen kuuluu puhallin varusteineen seinän sisäpuolelle sekä puhallinta suojaava savunpoistoluukku seinän ulkopuolelle. naisuus muodostaa erittäin taloudellisen ja tehokkaan savunpoistoratkaisun. 5 eri puhallinkokoa useilla eri moottoreilla Ilmavirta 26 m 3 /s asti Paineenkehitys 600 Pa asti Lämpötilaluokka C / 2 tuntia Hyvä lämmöneristys (U-arvo 1 W/m 2 K) Huomaamaton ja tyylikäs (luukun väri valittavissa ulkoseinän väriin soveltuvaksi) Vapaa imu Vapaa imu Imupuoli kanavoitu, painehäviö vs. max m 3 /s max m 3 /s imukellolla Pa Pa 300 Pa Pa Pa 600 Pa SMWH ,1 1,2 1,1 0,9 0,6 SMWH ,5 1,6 1,4 1,3 1,1 0,9 SMWH ,2 2,4 2,2 2 1,8 1,5 SMWH ,3 3 2,8 2,4 2,1 SMWH ,1 4,4 4,2 4,1 3,9 3,6 3,4 3,1 SMWH ,1 6,7 6,8 6 SMWH ,5 8 7,2 5,8 SMWH , ,5 SMWH ,5 10, SMWH ,5 12,3 11,5 10,5 9 7 SMWH ,5 15, SMWH ,5 17,5 16,5 15,5 14,5 13 SMWH , SMWH ,3 18,5 17, ,5 SMWH , ,5 23, ,5 18,5 SMWH - AAA - BBB - CD - E SMWH Tuotekoodi (ALV. 0 %) SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 SMWH ,00 Toimitusaika 4-5 viikkoa. Ilmankäsittelykoneet ja Ilmastointipuhaltimet AAA = koko, , esim. 050 = mm kanavakoko BBB = moottoriteho, 017 = 1,7 kw = 27 kw V/3-v C = luukun koko, 1 = vakio, X = erikoinen D = liitostapa, 1 = suojaverkko, 2 = imukartio verkolla, 3 = vastalaippa kanavaliitokseen E = versio, 0 = ensimmäinen Hinnat eivät sisällä arvonlisäveroa. Toimituskulut alkaen 95 euroa. 87

88 Ilmankäsittelykoneet ja ilmastointipuhaltimet Sähkö- ja ohjauskeskus yksittäisille Hactheille Tuotekoodi (ALV 0 %) Kuvaus SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 0,9 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 1,7 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 3,6 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 4,8 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 6,6 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 9,0 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 11 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 18 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 27kW SPOK-1 269,00 Savunpoiston ohjauskytkin 1 savulohko SPOK-2 439,00 Savunpoiston ohjauskytkin 2 savulohkoa SPOK-3 529,00 Savunpoiston ohjauskytkin 3 savulohkoa Toimitusaika 4 viikkoa. Keskukset yksittäisille Hatcheille sisältävät pääkytkinkentän sekä puhallinlähdön. Sähkö- ja ohjauskeskus useammalle Hatchille Pääkytkinkenttä Tuotekoodi (ALV 0 %) Kuvaus SMHZ ,00 Pääkytkinkenttä 63 A SMHZ ,00 Pääkytkinkenttä A SMHZ ,00 Pääkytkinkenttä 160 A SMHZ ,00 Pääkytkinkenttä A Puhallinlähdöt Tuotekoodi (ALV 0 %) Kuvaus SMHZ ,00 HATCH-ohjauskeskus 0,9 kw SMHZ ,00 HATCH-ohjauskeskus 1,7 kw SMHZ ,00 HATCH-ohjauskeskus 3,6 kw SMHZ ,00 HATCH-ohjauskeskus 4,8 kw SMHZ ,00 HATCH-ohjauskeskus 6,6 kw SMHZ ,00 HATCH-ohjauskeskus 9,0 kw SMHZ ,00 HATCH-ohjauskeskus 11 kw SMHZ ,00 HATCH-ohjauskeskus 18 kw SMHZ ,00 HATCH-ohjauskeskus pääkytkimellä 27 kw 88 Toimitusaika 4 viikkoa.

89 Ilmankäsittelykoneet ja ilmastointipuhaltimet PAINEISTUS SMPA JA SMIA SMPA-paineistusjärjestelmä Tuotekoodi Kuvaus SMPA-040 Paineistusjärjestelmä Puhallin 40JM/16/2/5/32 1,6 kw SMPA-050 Paineistusjärjestelmä Puhallin 50JM/20/2/3/34 6,2 kw SMPA-063 Paineistusjärjestelmä Puhallin 63JM/25/2/3L/28 8,25 kw Kysy tarjous! SMPA-paineistusjärjestelmä sisältää: Puhallinyksikkö SMPA-1-XXX Ohjausyksikkö SMPZ-2 Käyttöpaneeli SMPZ-3 Paine-eroanturi SMIZ-4 Lisävarusteet Tuotekoodi Kuvaus FDRC-2-SMIA Savunilmaisin Toimitusaika 4 viikkoa. SMIA-paineistus- ja savunpoistojärjestelmä Tuotekoodi SMIA Kuvaus Paineistus- ja savunpoistojärjestelmä Kysy tarjous! SMIA-paineistus- ja savunpoistojärjestelmä sisältää: Puhallinyksikkö SMIA-1 Ohjausyksikkö SMIZ-2 Käyttöpaneeli SMIZ-3 Paine-eroanturi SMIZ-4 Ilmankäsittelykoneet ja Ilmastointipuhaltimet Lisävarusteet Tuotekoodi Kuvaus FDRC-2-SMIA Savunilmaisin SMIZ-1-1 Jatkokappale 0,3 1,0 m SMIZ-1-2 Jatkokappale 1,1 2,0 m Toimitusaika 4 viikkoa. 89

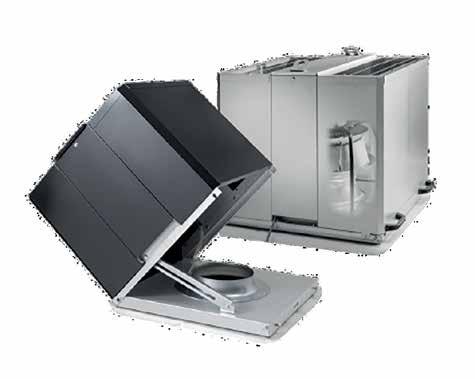

90 Ilmankäsittelykoneet ja ilmastointipuhaltimet TÄYSIN UUSI STEC UUDIS- JA SANEERAUSKOHTEISIIN STEC-HUIPPUIMURI BY FLÄKTGROUP Uusi STEC on paras ratkaisu, kun puhaltimelta vaaditaan energiatehokkuutta, matalaa äänitasoa ja tarpeenmukaista ilmavirransäätöä. STECissä käytetään korkean hyötysuhteen EC-moottoreita, ja varusteluvaihtoehtoja on runsaasti. Uusi STEC on sopiva ratkaisu myös saneerauskohteisiin. Saneerauspaketin avulla vanhat energiasyöpöt 2-nopeusmoottorit voidaan kätevästi korvata moderneilla energiatehokkailla EC-moottoreilla. Vanhat syöttökaapelit ja olemassa oleva ohjauslogiikka pidetään ennallaan.» Tuotevalikoimamme kokonaisuudessaan ja myynnin yhteystiedot löytyvät osoitteesta STEC-HUIPPUIMURIN EDUT SEITSEMÄN PUHALLINKOKOA AIKAA JA KULUJA SÄÄSTÄVÄ SANEERAUSPAKETTI INTEGROITU PYÖRIMISNOPEUDEN SÄÄDIN ILMAVIRTA-ALUE 0,05-4,3 m 3 /S ERINOMAISET PAINEENKOROTUSARVOT SADE- JA LUMISUOJAUS TÄYTTÄÄ ERP VAATIMUKSET AVATTAVA ASENNUSKEHYS JA ILMAVIRRANMITTAUS VAKIONA 90

91 Ilmankäsittelykoneet ja ilmastointipuhaltimet KORKEAN HYÖTYSUHTEEN HUIPPUIMURIT ROOFMASTER STEC Täysin uusi STEC uudis- ja saneerauskohteisiin, paras ratkaisu kun puhaltimelta vaaditaan energiatehokkuutta, matalaa äänitasoa ja tarpeenmukaista ilmavirransäätöä. Puhaltimet täyttävät viimeisimmät ErP 2018-vaatimukset. Korkean hyötysuhteen tehokkaat EC-moottorit Saneerauspaketti helpottaa ja nopeuttaa työtä Ulkovaippa täyttää ympäristörasitusluokan C4 vaatimukset Matala äänitaso Helppo asennus ja huolto toimitukseen aina kuuluvan avattavan asennuskehyksen ansiosta Uudistuneessa STECissä on seitsemän eri konekokoa, jotka kattavat ilmavirta-alueen 0,05 4,3 m³/s. Puhallinkoot 1-4 ovat yksivaiheisia ja koot 5-7 kolmivaiheisia. Koot 1-3 on varustettu muovisella puhallinpyörällä, kun taas kokojen 4-7 puhallinpyörä on valmistettu alumiinista. Vaipan vakiovärivaihtoehdot ovat mustaksi maalattu sinkitty ohutlevy tai Aluzinc-pinnoitettu teräslevy. Pintakäsittely täyttää ympäristöluokan C4 vaatimukset. Uusi STEC on paras ratkaisu, kun puhaltimelta vaaditaan energiatehokkuutta, matalaa äänitasoa ja tarpeenmukaista ilmavirransäätöä. STECissä käytetään korkean hyötysuhteen ECmoottoreita, joihin on integroitu pyörintänopeuden säädin. Varusteluvaihtoehtoja on runsaasti. STEC sopii loistavasti myös saneerauskohteisiin, sillä valmiin saneerauspaketin avulla vanhat 2-nopeusmoottorit voidaan kätevästi korvata moderneilla energiatehokkailla EC-moottoreilla. Vanhat syöttökaapelit ja olemassa oleva ohjauslogiikka pidetään ennallaan. Ulkovaipan sisäpinta on äänieristetty. Puhallussuunta on ylöspäin ja puhallinosa vaippoineen on helppo avata huoltoa ja kanaviston puhdistusta varten. Puhaltimen vaippa voidaan irrottaa moottorin huoltoa varten. Huippuimuri STEC - a- bbb - c - d - 1 Huippuimurin koko (a) 1, 2, 3, 4, 5, 6, 7 Moottorin tyyppi (bbb) 1 = 1-vaiheinen syöttö (koot 1-4) 3 = 3-vaiheinen syöttö (koot 5-7 ja kaikki saneerauspaketilla varustetut versiot) Eristys (bbb) 0 = eristetty versio Lisätarvikepaketti (bbb) 2 = turvakytkin ja EC-ohjain asennettuna 4 = turvakytkin ja painesäädin asennettuna 5 = turvakytkin, EC-ohjain ja saneerauspaketti asennettuna 6 = turvakytkin, painesäädin ja saneerauspaketti asennettuna Materiaali (c) 1 = mustaksi maalattu sinkitty teräslevy 2 = Al/Zn-pinnoitettu teräslevy Rakenne (d) 0 = vakio Sukupolvinumero (e) Ilmankäsittelykoneet ja Ilmastointipuhaltimet Static Pressure (Pa) 600 STEC-1 STEC-2 STEC-3 STEC-4 STEC-5 STEC-6 STEC m 3 /h ,5 1 1,5 2 2,5 3 3,5 4 Volume Flow m 3 /s 91

92 Ilmankäsittelykoneet ja ilmastointipuhaltimet Turvakytkin ja EC-ohjain asennettuna / Aluzinc-pinnoite Tuotetunnus STEC , STEC , STEC , STEC , STEC , STEC , STEC , Turvakytkin ja EC-ohjain ja saneerauspaketti asennettuna / Aluzinc-pinnoite Tuotetunnus STEC , STEC , STEC , STEC , STEC , STEC , STEC , Turvakytkin ja painesäädin asennettuna / Aluzinc-pinnoite Tuotetunnus STEC ,00 STEC ,00 STEC ,00 STEC ,00 STEC ,00 STEC ,00 STEC ,00 Turvakytkin ja painesäädin ja saneerauspaketti asennettuna / Aluzinc-pinnoite Tuotetunnus STEC ,00 STEC ,00 STEC ,00 STEC ,00 STEC ,00 STEC ,00 STEC ,00 Erikseen tilattavat lisätarvikkeet Tuotetunnus Kuvaus STYZ ,00 Ulkotermostaatti, anturi ja kotelo IP54 STYZ ,00 Viikkokello ja kotelo IP54 STYZ ,00 Potentiometri IP54 / IP44 KATTOLÄPIVIENNIT BOGA-Kattoläpiviennit Kattoläpivienti EI 30 takaiskupellillä (1230 mm) Tuotetunnus BOGA , BOGA , BOGA , BOGA , BOGA , BOGA , BOGA , Kattoläpivienti EI 30 tai EI 120 BOGA - aa c - 2 (aa) 01, 02, 03, 04, 05, 06, 07 Takaiskupelti (b) 1 = takaiskupellillä Korkeus ja eristysluokka (c) 2 = 1230 mm, EI 30, 50 mm eristys 6 = 1 mm, EI 120, 60 mm eristys Sukupolvinumero (d) 2 HUOM! STEF-HT- ja STEF-ATEX-huippuimurin kanssa kattoläpiviennissä ei käytetä alipainepeltiä. 92 Kattoläpivienti EI 120 takaiskupellillä (1 mm) Tuotetunnus BOGA ,00 BOGA ,00 BOGA ,00 BOGA ,00 BOGA ,00 BOGA ,00 BOGA ,00

93 Ilmankäsittelykoneet ja ilmastointipuhaltimet 3-VAIHEMOOTTORISET HUIPPUIMURIT STEF-HT Savunpoistoon tarkoitettu malli Vain 1-nopeusmoottorit STEF-a-bbb-c-d-3 Hinnat sisältävät asennuskehys MORA:n ja turvakatkaisin SAFE:n. Turvakytkin SAFE on vakiona (pinta-asennus) a: : 3,4,5,6,7 bbb: moottori 004 = 4-napainen moottori 006 = 6-napainen moottori c: Materiaali: 2 = alumiini-sinkitty teräslevy. d: Malli: 6 = savunpoisto STEF-Atex Äänieristetty vaippa ATEX-tilaluokka 2, laiteluokka 3G ja ryhmä IIBT3 STEF-a-bbb-c-91-5 Hinnat sisältävät avattavan asennuskehyksen MORA:n ja vakioturvakytkimen. Tilauksessa erikseen mainittava mikäli turvakytkin tulisi olla ATEX-mallia. Soveltuu taajuusmuuttajakäyttöön. a: : 1,2,3,4 bbb: Moottori: 004 = 4-napainen 3-vaihemoottori. 006 = 6-napainen 3-vaihemoottori. c: Materiaali: 2 = alumiini-sinkitty teräslevy. dd: Malli: 91 = Ex de -moottori (11b, T4, IP55, eristysluokka F) Static Pressure, Pa 300 Statiskt tryck, Pa 300 STEF-4 STEF-3 STEF STEF-3 STEF-4 0 STEF-5 STEF STEF-7 m 3 /h 00 STEF m 3 /h Volume Flow 4 5 m 3 /s 0 0,2 0,4 0,6 0,8 1,0 1,2 Luftflöde m 3 /s Savunpoistoon tarkoitettu STEF-HT-huippuimuri C / 2 h Turvakytkin ja avattava asennuskehys MORA / Aluzinc-pinnoite T-A pv Tuotetunnus STEF STEF STEF STEF STEF STEF STEF STEF , , , , , , , , Hinnat tarjouksen mukaan. Ilmankäsittelykoneet ja Ilmastointipuhaltimet 93

94 TARJOUS / TILAUS Nro Fläkt Woods Oy Kalevantie Turku p f e info.fi@flaktgroup.com etunimi.sukunimi@flaktgroup.com Tilaaja Päiväys Myyjä Käsittelijä Tilaaja-asiakas / yhteyshenkilö Asiakasnro Tilausnumero laskutusasiakkaalle Laskutuspalkkio Toimitusosoite Asiakasnro Tilauskohtainen merkki Tilausnumero toimitusasiakkaalle Toimittajan tarjousnumero Maksuehto Vastaanottajan puh.nro Toimitustapa / -ehto Erikoisehdot: ajo / purkuohjeet Yläpurku Sivupurku Rahtiveloitus Toimitusaika / perillä Hinnasto / sovittu nettohinta / sovittu nettohinta positioittain / alennus / % / Ei Muu kuljetusohje Määrä Yks. Tuotekoodi Hinnoittelu Jatkuu 94

95 Määrä Yks. Tuotekoodi Hinnoittelu Ilmankäsittelykoneet ja Ilmastointipuhaltimet

96 Iloxair Ilmanvaihtokoneet ILOX 89PLUS ILOX129PLUS ILOX199PLUS ILOX 397PLUS Liesikuvut ILOX Basic ILOX Seili ILOX Satava ILOX Rosala ILOX Slide ILOX Design Center ILOX Design 96

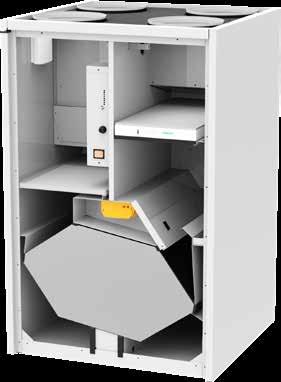

97 Iloxair ILOXAIR SISÄLLYSLUETTELO Ilmanvaihtokoneet ILOX 89PLUS ILOX 129PLUS......ILOX 199PLUS ILOX 397PLUS Lisävarusteet Äänenvaimentimet Liesikuvut ILOX Basic -liesikuvut ILOX Seili mekaaninen liesikupu ILOX Satava elektroninen liesikupu ILOX Rosala kosketusnäytöllinen liesikupu ILOX Slide -liesikuvut ILOX Design elektroninen liesikupu ILOX Design Center elektroninen liesikupu Lisävarusteet Iloxari 97

98 Iloxair ILOX 129 Suurehkoihin omakotitaloihin ja suuriin asuntoihin, Thermo Ice huurtumisenestotekniikka. ILOX 89 Lämmön talteenotolla varustettu ilmanvaihtokone, edistyksellinen Thermo-Ice -huurtumisenestotekniikka. Tunnista hyvä sisäilma ja miten se saadaan aikaan. Ammattitaitoisesti toteutetun ilmanvaihdon ansiosta rakennus voi hyvin ja asukkailla on turvallinen ja terve koti, jossa on hyvä olla. 98» Lue lisää

99 Iloxair ILMANVAIHTOKONEET ILOX 89PLUS -ilmanvaihtokone Ilox 89PLUS -ilmanvaihtokone on vastavirtakennolla varustettu lämmöntalteenottolaite. Koneessa on korkean lämpötilasuhteen vastavirtakenno ja energiatehokkaat tasavirtapuhaltimet. Koneen lämmöntalteenottokennon lämpötilasuhde on noin 80 % koko ilmavirta-alueella. Ilox 89PLUS-kone on suunniteltu pieniin ja keskisuuriin omakoti-, rivi- ja kerrostaloasuntoihin. Ilox 89-koneella saavutetaan lähes poikkeuksetta n. 75 % vuosihyötysuhde. Suositeltu tehostamaton ilmavirta l/s (150 Pa) Maksimi-ilmavirta 102 l/s ( Pa) Suodattimet: F7+G3 tulosuodatin ja G3 poistosuodatin Ohjaus: Modbus RTU, VAK-ohjaus, Mosaik-kytkin, Ilox- liesikupu, kosketusnäyttöpaneeli, CO2- tai kosteusanturit. Tuote Lisätiedot Tuotetunnus ILOX 89PLUS (R) SÄHKÖ Oikea, 1,1/1,2 kw vastus RDXB ,00 ILOX 89PLUS (L) SÄHKÖ Vasen, 1,1/1,2 kw vastus RDXB ,00 ILOX 89PLUS-K (R) SÄHKÖ Oikea, 1,1/1,2 kw vastus, keittöliitäntä RDXB ,00 ILOX 89PLUS-K (L) SÄHKÖ Vasen, 1,1/1,2 kw vastus, keittöliitäntä RDXB ,00 ILOX 89PLUS (R) SÄHKÖ (350 W) Oikea, 350 W vastus RDXB ,00 ILOX 89PLUS (L) SÄHKÖ (350 W) Vasen, 350 W vastus RDXB ,00 ILOX 89PLUS-K (R) SÄHKÖ (350 W) Oikea, 350 W vastus, keittiöliitäntä RDXB ,00 ILOX 89PLUS-K (L) SÄHKÖ (350 W) Vasen, 350 W vastus, keittiöliitäntä RDXB ,00 ILOX 89PLUS W (R) VESI Oikea RDXB ,00 ILOX 89PLUS W (L) VESI Vasen RDXB ,00 ILOX 89PLUS W (L) VESI Oikea, keittiöliitäntä RDXB ,00 ILOX 89PLUS-K W (L) VESI Vasen, keittiöliitäntä RDXB ,00 Kattoasennuskehys ILOX 89PLUS ,00 Kattoasennuskehys ILOX 89PLUS 160-K ,00 Kattoasennuskehys ILOX 89PLUS ,00 Kattoasennuskehys ILOX 89PLUS K ,00 Seinäteline ILOX ,00 Hörynsulun tiivistyslevy, eristetty ILOX ,00 Suodatinpaketti 89 (2xG3+F7) 70 42,00 Iloxari 99

100 Iloxair ILOX 129PLUS -ilmanvaihtokone Ilox 129PLUS -ilmanvaihtokone on vastavirtakennolla varustettu lämmöntalteenottolaite. Koneessa on korkean lämpötilasuhteen vastavirtakenno ja energiatehokkaat EC-puhaltimet. Koneen lämmöntalteenottokennon lämpötilasuhde on noin 80 % koko ilmavirta-alueella. Ilox 129PLUS on suunniteltu asuinrakennuksiin ja toimistoihin. Ilox 129PLUS-koneella saavutetaan lähes poikkeuksetta n. 75 % vuosihyötysuhde. Suositeltu tehostamaton ilmavirta l/s (150 Pa) Maksimi-ilmavirta 130 l/s ( Pa) Suodattimet: F7+G3 tulosuodatin ja G3 poistosuodatin Ohjaus: Modbus RTU, VAK-ohjaus, Mosaik-kytkin, Ilox-liesikupu, kosketusnäyttöpaneeli, CO2- tai kosteusanturit Malli (L) Malli (R) Tuote Lisätiedot Tuotetunnus ILOX 129PLUS (R) SÄHKÖ Oikea RDXB ,00 ILOX 129PLUS (L) SÄHKÖ Vasen RDXB ,00 ILOX 129PLUS (R) SÄHKÖ + VIILENNYSPATTERI Oikea RDXB ,00 ILOX 129PLUS (L) SÄHKÖ + VIILENNYSPATTERI Vasen RDXB ,00 ILOX 129PLUS W (R) VESI Oikea RDXB ,00 ILOX 129PLUS W (L) VESI Vasen RDXB ,00 ILOX 129PLUS W (R) VESI + VIILENNYSPATTERI Oikea RDXB ,00 ILOX 129PLUS W (L) VESI + VIILENNYSPATTERI Vasen RDXB ,00 Kattoasennuskehys ILOX 129PLUS ,00 Seinäteline ILOX ,00 Hörynsulun tiivistyslevy, eristetty ILOX ,00 Suodatinpaketti 129 (2xG3+F7) ,00

101 Iloxair ILOX 199PLUS -ilmanvaihtokone Ilox 199PLUS -ilmanvaihtokone on vastavirtakennolla varustettu lämmöntalteenottolaite. Koneessa on korkean lämpötilasuhteen vastavirtakenno ja energiatehokkaat tasavirtapuhaltimet. Koneen lämmöntalteenottokennon lämpötilasuhde on noin 80 %. Ilox 199PLUS on suunniteltu suurten omakotitalojen, yleisten tilojen sekä ja toimistojen ilmanvaihtoon. Maksimi-ilmavirta l/s ( Pa) Suodattimet: F7+G3 tulosuodatin ja G3 poistosuodatin Ohjaus: Modbus RTU, VAK-ohjaus, Mosaik-kytkin, Ilox liesikupu, kosketusnäyttöpaneeli, CO2- tai kosteusanturit Ulkoilma () 2. Tuloilma () 3. Poistoilma () 4. Jäteilma () ILOX 199PLUS Tuote Lisätiedot Tuotetunnus ILOX 199PLUS (R) SÄHKÖ Oikea RDXB ,00 ILOX 199PLUS (L) SÄHKÖ Vasen RDXB ,00 ILOX 199PLUS MAX (R) SÄHKÖ Oikea RDXB ,00 ILOX 199PLUS MAX (L) SÄHKÖ Vasen RDXB ,00 ILOX 199PLUS W (R) VESI Oikea RDXB ,00 ILOX 199PLUS W (L) VESI Vasen RDXB ,00 ILOX 199PLUS W MAX (R) VESI Oikea RDXB ,00 ILOX 199PLUS W MAX (L) VESI Vasen RDXB ,00 Iloxari 101

102 Iloxair ILOX 397PLUS -ilmanvaihtokone Ilox 397PLUS ilmanvaihtokone on vastavirtakennolla varustettu lämmöntalteenottolaite. Koneessa on korkean lämpötilasuhteen vastavirtakenno ja energiatehokkaat tasavirtapuhaltimet. Koneen lämmöntalteenottokennon lämpötilasuhde on noin 80 % koko ilmavirta-alueella. Ilox 397PLUS on suunniteltu pieniin liike- ja toimistotiloihin sekä päiväkoti- ja palvelurakennuksiin. Maksimi-ilmavirta l/s ( Pa) Suodattimet: F7+G3 tulosuodatin ja G3 poistosuodatin Ohjaus: Modbus RTU, VAK-ohjaus, Mosaik-kytkin, Ilox liesikupu, kosketusnäyttöpaneeli, CO2- tai kosteusanturit ø h = 1196 Malli (L) h = 1196 Malli (R) ILOX 397PLUS 1. Ulkoilma (315) 2. Tuloilma (315) 3. Poistoilma (315) 4. Jäteilma (315) 5. Kondenssilähtö (1/2 sisäkierre) Tuote Lisätiedot Tuotetunnus ILOX 397PLUS (R) SÄHKÖ Oikea RDXB ,00 ILOX 397PLUS (L) SÄHKÖ Vasen RDXB ,00 ILOX 397PLUS (R) VESI Oikea RDXB ,00 ILOX 397PLUS (L) VESI Vasen RDXB ,00 Suodatinpaketti

103 Iloxair LISÄVARUSTEET Optima-säädin Kosketusnäytöllinen säädin, jolla voidaan säätää ilmanvaihtokoneen asetusarvoja, luoda viikko-ohjelmia ja hyödyntää erilaisia tehostuksia, kuten takkatehostusta. Mosaik-säädin Helppokäyttöinen säädin ilmanvaihtokoneen ohjaamiseen. Asetuksina kotona, poissa ja tehostettu ilmanvaihto. iloxair-kupuohjaus Iloxairin mekaanisia ja elektronisia kupuja voidaan hyödyntää ilmanvaihtokoneiden ohjaukseen. Rosala- ja Satava-kupuja käytettäessä voidaan hyödyntää tilatieto informaation saamisesta Modbus-väylän kautta. Rosala- ja Satava-kupujen avulla voidaan myös ohjata yöviilennystä. Tuote Lisätiedot Tuotetunnus Optima-kosketusnäyttö Plus-sarja ,00 Mosaik-kytkin ,00 Takkatehostuskytkin Plus- ja Optima-koneet 88 39,00 Vesilukko 15 Cu ,00 CO2-lähetin 0-10 V, sisäinen, 89PLUS ja 129PLUS Tuotekoodin 17. merkki vaihtuu 0 --> 1 RDXB-xxx-xx-xx-x1x 300,00 Kosteuslähetin 0-10 V, sisäinen, 89PLUS ja Tuotekoodin 17. merkki vaihtuu 0 --> 2 RDXB-xxx-xx-xx-x2x 160,00 129PLUS CO2- ja kosteuslähetin, 0-10 V, sisäinen, Tuotekoodin 17. merkki vaihtuu 0 --> 3 RDXB-xxx-xx-xx-x3x,00 89PLUS ja 129PLUS Kosteuskytkin, IP30 Pinta-asenteinen ,00 Kotona/poissa-kytkin ,00 Jäteanturi (lämpötila!) PLUS-koneet ,00 Erillinen valintakytkin, 4 nopeutta ,00 Kanavaviilennyspatteri ( mm) Vain ILOX 89 -koneen kanssa ,00 ILOX-ÄÄNENVAIMENTIMET Iloxari Tuote Lisätiedot Tuotetunnus SÄV--950 Suora äänenvaimennin mm/950 mm ,00 SÄV Suora äänenvaimennin mm/950 mm ,00 KÄV--600 Kulmaäänenvaimennin mm/600 mm ,00 KÄV--950 Kulmaäänenvaimennin mm/950 mm ,00 KÄV Kulmaäänenvaimennin 160 mm/600 mm ,00 KÄV Kulmaäänenvaimennin 160 mm/950 mm ,00 103

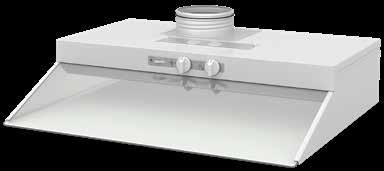

104 Iloxair LIESIKUVUT ILOX Basic -liesikuvut Uudet tyylikkäät kuvut ilmanvaihdon ohjaukseen. Kuvut saatavana joko valkoisena tai alumiininharmaana. Erittäin hiljainen, tehostus mahdollista myös ajastimella. Leveys Tuote (mm) Väri Lisätiedot Tuotetunnus ILOX BASIC B5 Valkoinen Keskitetty, palonrajoitin, mekaaninen CPXB ,00 ILOX BASIC B5 Ruostumaton Keskitetty, palonrajoitin, mekaaninen CPXB ,00 ILOX BASIC B5 Alumiiniharmaa Keskitetty, palonrajoitin, mekaaninen CPXB ,00 ILOX BASIC B5 600 Valkoinen Keskitetty, palonrajoitin, mekaaninen CPXB ,00 ILOX BASIC B5 600 Ruostumaton Keskitetty, palonrajoitin, mekaaninen CPXB ,00 ILOX BASIC B5 600 Alumiiniharmaa Keskitetty, palonrajoitin, mekaaninen CPXB ,00 ILOX BASIC B7 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin ILOX BASIC B7 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin ILOX BASIC B7 Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin ILOX BASIC B7 600 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin ILOX BASIC B7 600 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin ILOX BASIC B7 600 Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin ILOX BASIC B7 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin, tehostusmikrokytkin ILOX BASIC B7 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin, tehostusmikrokytkin ILOX BASIC B7 Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin, tehostusmikrokytkin ILOX BASIC B7 600 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin, tehostusmikrokytkin ILOX BASIC B7 600 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin, tehostusmikrokytkin ILOX BASIC B7 600 Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 mekaaninen, ajastin, tehostusmikrokytkin ILOX BASIC B7-E Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 elektroninen ILOX BASIC B7-E Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 elektroninen ILOX BASIC B7-E Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 elektroninen ILOX BASIC B7-E 600 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 elektroninen ILOX BASIC B7-E 600 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXB ,00 elektroninen ILOX BASIC B7-E 600 Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, elektroninen CPXB ,00 104

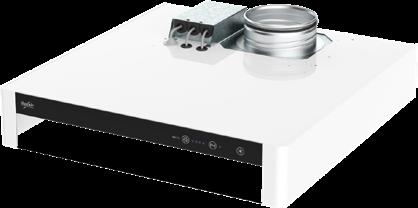

105 Iloxair ILOX Seili mekaaninen liesikupu Kevyesti liu utettava mekaaninen Seili-liukukupu. Ulosvedettävä liukutoiminen kupu, jossa manuaaliset painikkeet ilmanvaihdon ohjaukseen. Muotoiltu poistamaan tehokkaasti käryjä, iso höyrytilavuus. Yksinkertainen ja helppokäyttöinen. Kupu toimii myös liukulistan ollessa kiinni-asennossa. Suuret nupit helpottavat käyttöä. Irrotettava ja pestävä lasi. Tuote Leveys (mm) Väri Lisätiedot Tuotetunnus ILOX SEILI Valkoinen Hajautettu, Ilox IV-koneen ohjaus, CPXG ,00 mekaaninen, ajastin ja tehostusmikrokytkin ILOX SEILI 600 Valkoinen Hajautettu, Ilox IV-koneen ohjaus, CPXG ,00 mekaaninen, ajastin ja tehostusmikrokytkin ILOX SEILI Valkoinen Hajautettu, huippuimuriohjaus AC, CPXG ,00 mekaaninen, ajastin ja pysäytyskytkin ILOX SEILI 600 Valkoinen Hajautettu, huippuimuriohjaus AC, CPXG ,00 mekaaninen, ajastin ja pysäytyskytkin ILOX SEILI Valkoinen Keskitetty, palonrajoitin, mekaaninen CPXG ,00 ILOX SEILI 600 Valkoinen Keskitetty, palonrajoitin, mekaaninen CPXG ,00 ILOX SEILI Valkoinen Keskitetty, palonrajoitin, mek. ajastin CPXG ,00 ja tehostusläpän tilatieto ILOX SEILI 600 Valkoinen Keskitetty, palonrajoitin, mek. ajastin ja tehostusläpän tilatieto CPXG ,00 Iloxari 105

106 Iloxair ILOX Satava elektroninen liesikupu Uutta tyylikästä designia suomalaisiin keittiöihin. Etupaneeliin voi valita kaappitoimittajan oman paneelin, alumiiniharmaan, ruostumattoman teräksen tai valkoisen. Kaapistojen väliin asennettava Satava soveltuu omakoti-, rivitalo-ja kerrostaloasuntojen huoneistokohtaiseen ilmanvaihdon säätöön ja keittiön kärynpoistoon. Tuote Leveys (mm) Väri Lisätiedot Tuotetunnus ILOX SATAVA Valkoinen Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXF ,00 ILOX SATAVA Ruostumaton Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXF ,00 ILOX SATAVA Ruostumaton Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXF ,00 (etulista) ILOX SATAVA 600 Valkoinen Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXF ,00 ILOX SATAVA 600 Ruostumaton Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXF ,00 ILOX SATAVA 600 Ruostumaton Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXF ,00 (etulista) ILOX SATAVA Valkoinen Hajautettu, AC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA Ruostumaton Hajautettu, AC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA Ruostumaton Hajautettu, AC huippuimurin ohjaus, elektroninen CPXF ,00 (etulista) ILOX SATAVA 600 Valkoinen Hajautettu, AC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA 600 Ruostumaton Hajautettu, AC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA 600 Ruostumaton Hajautettu, AC huippuimurin ohjaus, elektroninen CPXF ,00 (etulista) ILOX SATAVA Valkoinen Hajautettu, EC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA Ruostumaton Hajautettu, EC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA Ruostumaton Hajautettu, EC huippuimurin ohjaus, elektroninen CPXF ,00 (etulista) ILOX SATAVA 600 Valkoinen Hajautettu, EC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA 600 Ruostumaton Hajautettu, EC huippuimurin ohjaus, elektroninen CPXF ,00 ILOX SATAVA 600 Ruostumaton Hajautettu, EC huippuimurin ohjaus, elektroninen CPXF ,00 (etulista) ILOX SATAVA Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXF ,00 elektroninen ILOX SATAVA Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXF ,00 elektroninen ILOX SATAVA Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXF ,00 (etulista) elektroninen ILOX SATAVA 600 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXF ,00 elektroninen ILOX SATAVA 600 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, elektroninen CPXF ,00 ILOX SATAVA 600 Ruostumaton (etulista) Keskitetty, ääneneristysyks. ja palonrajoitin, elektroninen CPXF ,00 106

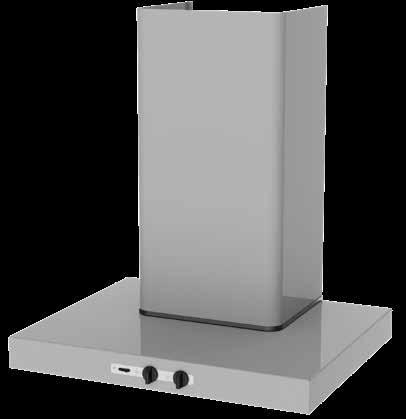

107 Iloxair ILOX Rosala kosketusnäytöllinen liesikupu Modernin pelkistetty ja tyylikäs kupu, joka voidaan sijoittaa kaikensyvyisiin kaappeihin tai vapaasti, soveltuu sekä uudisrakennuksiin että saneerauskohteisiin. Ajaton muotoilu pyöristetyillä reunoilla ja selkeillä linjoilla sopii monenlaisiin keittiöihin. Tyylikkyyden taustalla on toimiva tekniikka, joka takaa hiljaisen ja huomaamattomana toiminnan. Leveys Tuote (mm) Väri Lisätiedot Tuotetunnus ILOX ROSALA Valkoinen Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXE ,00 ILOX ROSALA Ruostumaton Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXE ,00 ILOX ROSALA 600 Valkoinen Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXE ,00 ILOX ROSALA 600 Ruostumaton Hajautettu, Ilox IV-koneen ohjaus, elektroninen CPXE ,00 ILOX ROSALA Valkoinen Hajautettu, AC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA Ruostumaton Hajautettu, AC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA 600 Valkoinen Hajautettu, AC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA 600 Ruostumaton Hajautettu, AC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA Valkoinen Hajautettu, EC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA Ruostumaton Hajautettu, EC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA 600 Valkoinen Hajautettu, EC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA 600 Ruostumaton Hajautettu, EC huippuimurin ohjaus, elektroninen CPXE ,00 ILOX ROSALA Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXE ,00 elektroninen ILOX ROSALA Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXE ,00 elektroninen ILOX ROSALA 600 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXE ,00 elektroninen ILOX ROSALA 600 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, elektroninen CPXE ,00 Iloxari 107

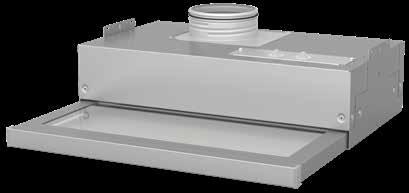

108 Iloxair ILOX Slide -liesikuvut Slide-kuvut tuovat tyylikästä designia suomalaisiin keittiöihin. Leveys Tuote (mm) Väri Lisätiedot Tuotetunnus ILOX SLIDE 2-E Valkoinen Hajautettu. Ilox IV-koneen ohjaus, elektroninen CPXA ,00 ILOX SLIDE 2-E Ruostumaton Hajautettu. Ilox IV-koneen ohjaus, elektroninen CPXA ,00 ILOX SLIDE 2-E Alumiiniharmaa Hajautettu. Ilox IV-koneen ohjaus, elektroninen CPXA ,00 ILOX SLIDE 2-E 600 Valkoinen Hajautettu. Ilox IV-koneen ohjaus, elektroninen CPXA ,00 ILOX SLIDE 2-E 600 Ruostumaton Hajautettu. Ilox IV-koneen ohjaus, elektroninen CPXA ,00 ILOX SLIDE 2-E 600 Alumiiniharmaa Hajautettu. Ilox IV-koneen ohjaus, elektroninen CPXA ,00 ILOX SLIDE 3-E Valkoinen Hajautettu, huippuimuriohjaus AC, elektroninen CPXA ,00 ILOX SLIDE 3-E Ruostumaton Hajautettu, huippuimuriohjaus AC, elektroninen CPXA ,00 ILOX SLIDE 3-E Alumiiniharmaa Hajautettu, huippuimuriohjaus AC, elektroninen CPXA ,00 ILOX SLIDE 3-E 600 Valkoinen Hajautettu, huippuimuriohjaus AC, elektroninen CPXA ,00 ILOX SLIDE 3-E 600 Ruostumaton Hajautettu, huippuimuriohjaus AC, elektroninen CPXA ,00 ILOX SLIDE 3-E 600 Alumiiniharmaa Hajautettu, huippuimuriohjaus AC, elektroninen CPXA ,00 ILOX SLIDE 7-E Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXA ,00 elektroninen ILOX SLIDE 7-E Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXA ,00 elektroninen ILOX SLIDE 7-E Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, CPXA ,00 elektroninen ILOX SLIDE 7-E 600 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, CPXA ,00 elektroninen ILOX SLIDE 7-E 600 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, CPXA ,00 elektroninen ILOX SLIDE 7-E 600 Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, elektroninen CPXA ,00 108

109 Iloxair ILOX Design elektroninen liesikupu Tyylikästä designia suomalaisiin keittiöihin. Tuote Leveys (mm) Väri Lisätiedot Tuotetunnus ILOX DESIGN D1 600 Valkoinen Hajautettu. Ilox IV-koneen ohjaus, mekaaninen, CPXD , mm ILOX DESIGN D1 600 Ruostumaton Hajautettu. Ilox IV-koneen ohjaus, mekaaninen, CPXD , mm ILOX DESIGN D1 600 Alumiiniharmaa Hajautettu. Ilox IV-koneen ohjaus, mekaaninen, 600 mm CPXD ,00 Ilox LTO -kone ohjaukseen, 4 nopeutta, tehostusläppä, halogeenivalot, rasvasuodatin, pakkokytketty (kanavasuoja lisävaruste). ILOX DESIGN D2 600 Valkoinen Hajautettu. Ilox IV-koneen ohjaus, mekaaninen, ajastin ja tehostusmikrokytkin, 600 mm ILOX DESIGN D2 600 Ruostumaton Hajautettu. Ilox IV-koneen ohjaus, mekaaninen, ajastin ja tehostusmikrokytkin, 600 mm ILOX DESIGN D2 600 Alumiiniharmaa Hajautettu. Ilox IV-koneen ohjaus, mekaaninen, ajastin ja tehostusmikrokytkin, 600 mm CPXD ,00 CPXD ,00 CPXD ,00 Ilox LTO -kone ohjaukseen, 4 nopeutta, tehostusläppä ajastimella 60 min, halogeenivalot, rasvasuodatin, pakkokytketty (kanavasuoja lisävaruste). ILOX DESIGN D3 600 Valkoinen Hajautettu, huippuimuriohjaus AC, mekaaninen, 600 mm ILOX DESIGN D3 600 Ruostumaton Hajautettu, huippuimuriohjaus AC, mekaaninen, 600 mm ILOX DESIGN D3 600 Alumiiniharmaa Hajautettu, huippuimuriohjaus AC, mekaaninen, 600 mm Huippuimuri / muu LTO-kone ohjaukseen, 4 nopeutta, tehostusläppä, halogeenivalot, rasvasuodatin, pakkokytketty (lisävarusteena ajastinkello ja pysäytysmikrokytkin ja kanavasuoja). CPXD ,00 CPXD ,00 CPXD ,00 Iloxari ILOX DESIGN D7 600 Valkoinen Keskitetty, ääneneristysyks. ja palonrajoitin, mekaaninen, ajastin, tehostusmikrokytkin ILOX DESIGN D7 600 Ruostumaton Keskitetty, ääneneristysyks. ja palonrajoitin, mekaaninen, ajastin, tehostusmikrokytkin ILOX DESIGN D7 600 Alumiiniharmaa Keskitetty, ääneneristysyks. ja palonrajoitin, mekaaninen, ajastin, tehostusmikrokytkin CPXD ,00 CPXD ,00 CPXD ,00 109
