1 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN SEDIMENTTI- JA VESITUTKIMUKSET Rintamäki Heimo Tikkakoski Antti Anttila Raimo

2 Destia Oy Kumpulantie 11, PL 73, Helsinki Puhelin (vaihde) Faksi

3 ESIPUHE Hailuodon liikenneyhteyden ja tuulivoiman kehittäminen -projektien vesi- ja sedimenttitutkimukset tilattiin Destia Oy:ltä (Sopimus 9513/2008/30/9). Tilaajina olivat Tiehallinto Oulun Tiepiiri ja Keskusosuuskunta Oulun Seudun Sähkö. Tämän selvityksen on tehnyt Destia Oy:ssä Antti Tikkakoski. Työhön ovat osallistuneet Kemian Tutkimuspalvelut Oy:n Raimo Anttila ja Suomen Luontotieto Oy:n Jyrki Oja. Selvityksen ovat tarkastaneet Destia Oy:n Suvi Nenonen ja Heimo Rintamäki. Tampereella Destia Oy Kumpulantie 11 PL Helsinki Yhteyshenkilöt : Antti Tikkakoski, Destia Oy, palvelupäällikkö Typpitie 1, Oulu antti.tikkakoski@destia.fi Heimo Rintamäki, Destia Oy, projektipäällikkö Åkerlundinkatu 11 A, Tampere heimo.rintamaki@destia.fi

4

5 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 5 Sisältö 1 NÄYTTEENOTTO 7 2 KEMIALLISET TUTKIMUKSET Raskasmetallit sekä kokonaistyppi ja-fosfori Raskasmetallit 11 Kokonaistyppi ja fosfori Orgaaniset aineet PAH-määritykset 13 PCB-määritykset TBT ja TPhT-määritykset Fysikaaliset ominaisuudet Rakeisuuskäyrät Hehkutushäviö 18 3 YHTEENVETO 19 4 LIITTEET 20 5 VIITTEET 21

6

7 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 7 Näytteenotto 1 NÄYTTEENOTTO Näytteenotto toteutettiin suunnitelmien mukaisesti Säätila näytteenotossa oli aurinkoinen, lämpötila noin 5 C. Tuulta oli muutama metri sekunnissa etelän puolelta. Näytteitä otettiin taulukon 1 mukaisesti, yhteensä 10 sedimentti- ja 4 vesinäytettä. Taulukossa näytteiden koordinaatit ovat WGS-84- ja KKJjärjestelmissä. Vedensyvyys mitattiin näytteenottopaikalla ja vertailutietona on esitetty myös koordinaattipisteiden pohjan korkeustaso Destian laatiman maastomallin tiedoista. Taulukko 1. Piste Näytteenottopisteiden S1 - S10 koordinaatit Oulunsalon ja Hailuodon välisellä merialueella, veden syvyys ja pohjan korkeustaso näytteenottopaikoilla. Vedensyvyys Näytekerros X Y X Y S ' ' x S ' ' x x S ' ' x x S ' ' x x S ' ' x x S ' ' x S ' ' x S ' ' x S ' ' x S ' ' x Pohjan korkeustaso Sedimenttinäyte, metallit Vesinäyte, metallit Sedimenttinäytteitä otettiin nykyisen lauttaväylän pohjoispuolelta viidestä näytteenottopisteestä, jotka sijaitsivat Riutunkarin (S8), Välimatalan (S5), Järjenmatalien (S6, S7) ja Santosenmatalan (S2) alueilla. Lauttaväylän eteläpuolelta sedimenttinäytteitä otettiin Riutunkarin lounaispuolelta (S9), Keskiseljänmatalan (S4, S10) ja Käykkäränmatalan (S1, S3) alueilta (Kuva 1). Sedimenttinäytteet otettiin useilla noudoilla muutaman neliömetrin alueelta. Näytteenottosyvyys kaikilla näytteillä oli noin 20 cm. Pohjassa ei havaittu liejuisuutta. Vesinäytteitä otettiin tutkivan laboratorion ohjeiden mukaisesti jokaisesta neljästä pisteestä kaksi 1000 ml lasipurkkia ja yksi 250 ml muovipullo. Näyte otettiin 20 cm syvyydeltä vedenpinnasta. Koska merivesi (n. 13 C) oli vallitsevaa ilmaa lämpimämpää, säilytettiin otetut näytteet veneessä valolta ja tuulelta suojatussa astiassa. Autokuljetuksen ajaksi näytteet eristettiin ja ympäröitiin kylmähauteella.

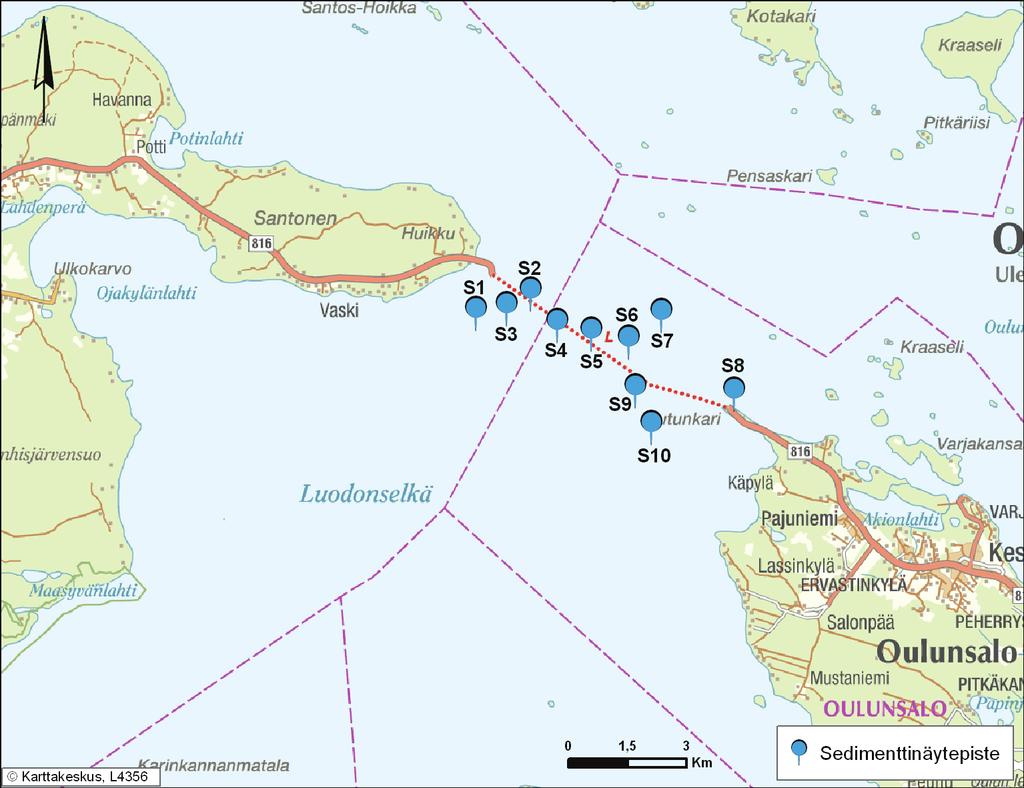

8 8 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN Näytteenotto Kuva 1. Näytteenottopisteiden sijainti Oulunsalon ja Hailuodon välisellä merialueella.

9 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 9 Kemialliset tutkimukset 2 KEMIALLISET TUTKIMUKSET Näytteistä analysoitiin metallit, PAH-yhdisteet, PCB-yhdisteet, orgaaniset tinayhdisteet, rakeisuus ja maalaji, hehkutushäviöja kuiva-aine. Lisäksi määritettiin kokonaistypen pitoisuus SFS 5505 mukaisesti ja kokonaisfosforin pitoisuudet märkäpoltolla. Normalisoituja tuloksia verrattiin ympäristöministeriön suosittelemiin ruoppausmassojen läjityskelpoisuudelle annettuihin laatukriteereihin, taso1 ja taso2 ( Sedimentin ruoppaus- ja läjitysohjeen, ). Laatukriteerien perusteella ruopattavat sedimentit voidaan luokitella kolmeen luokkaan. Jos pitoisuus on alle tason 1, on sedimentti mereen läjityskelpoista. Jos pitoisuus asettuu tasojen 1 ja 2 välille, on sedimentin haitallisuus ja läjityskelpoisuus arvioitava tapauskohtaisesti. Jos pitoisuus ylittää arvon 2, on se laatukriteerin perusteella mereen läjityskelvotonta. Kriteeritasot on esitetty elohopealle, kadmiumille, kuparille, kromille, lyijylle, nikkelille, sinkille ja arseenille, seitsemälle PCB-kongeneerille, DDT:lle ja sen johdannaisille, PAH-yhdisteille, mineraaliöljylle, dioksiineille ja furaaneille sekä tributyylitinalle (TBT) (vrt. taulukko 2). Orgaanisia analyysejä varten sedimenttinäytteet pakastettiin ja vesinäytteet kestävöitiin tekemällä ne happamaksi. Metallianalyysejä varten sedimenttinäytteet kuivattiin ennen analysointia. Elohopea analyysejä varten näytteet kuivattiin huoneen lämpötilassa ja muita metalleja varten uunissa 40 C:ssa. Elohopeapitoisuudet mitattiin CVFAAS-menetelmällä ja muut metallit GFAAS- ja ICP-OES-menetelmillä. PAH-, PCB-, TBT- ja TBhT -pitoisuudet mitattiin HPLC:llä. Raskasmetallinäytteet liuotettiin EPA-ohjeen mukaisesti happoihin ja orgaaniset aineet uutettiin sedimenteistä asetonitriiliin ja vesistä heksaaniin. Kokonaistypen ja -fosforin osalta näytteet liuotettiin. Fosfori mitattiin ICP- OES:llä ja kokonaistyppi Kjehldahlin laitteella. Vesinäytteet suodatettiin 0,45 µm membraanin läpi. Tämän jälkeen mitattiin näytteestä liuenneet yhdisteet. Tuloksia verrattiin Valtioneuvoston asetukseen vesiympäristölle vaarallisista ja haitallisista aineista (2006) sekä laatunormidirektiiviin 2008/105/EY. Jälkimmäisen viitteen osalta on verrattu mitattuja arvoja tiukempaan AA-EQS-enimmäispitoisuusarvoon. Tässä raportissa esitetyissä normalisoiduissa arvoissa on laskenta suoritettu siten, että mikäli alkuaineen tai yhdisteen pitoisuus on esimerkiksi muotoa < 0.02 mg/kg, on sen arvoksi normalisoidussa laskennassa otettu 0.02 mg/kg. Tällöin normalisoitu pitoisuus edustaa mahdollista maksimipitoisuutta, muttei välttämättä todellista pitoisuutta.

10 10 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN Kemialliset tutkimukset Taulukko 2. Laatukriteeritasojen 1 ja 2 mukaiset normalisoidut pitoisuudet (Ympäristöministeriö 2004). Aine Taso 1 Taso 2 mg/kg kuiva-ainetta mg/kg kuiva-ainetta Elohopea, Hg 0,1 1 Kadmium, Cd 0,5 2,5 Kromi, Cr Kupari, Cu Lyijy, Pb Nikkeli, Ni Sinkki, Zn Arseeni, As Naftaleeni 0,01 0,1 Antraseeni 0,01 0,1 Fenantreeni 0,05 0,5 Fluoranteeni 0,3 3 Bentso(a)antraseeni 0,03 0,4 Kryseeni 1,1 11 Bentso(k)fluoranteeni 0,2 2 Bentso(a)pyreeni 0,3 3 Bentso(g,h,i)peryleeni 0,8 8 Indeno(123-cd)pyreeni 0,6 6 Mineraaliöljy μg/kg kuiva-ainetta μg/kg kuiva-ainetta PCB PCB PCB PCB PCB PCB PCB Tributyylitina (TBT) 3 200

11 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 11 Kemialliset tutkimukset 2.1 Raskasmetallit sekä kokonaistyppi ja-fosfori Raskasmetallit Raskasmetallien osalta tutkimustulokset on esitetty taulukoissa 3 ja 5. Analyysituloksia on verrattu ruoppausmassojen normalisoiduille (korjatuille) pitoisuuksille asetettuihin haitta-ainetasoihin (Taso 1 ja Taso 2). Normalisoidut sedimenttien pitoisuudet on esitetty taulukossa 4. Taulukko 3. Sedimenttinäytteiden mitatut raskasmetallipitoisuudet [mg/kg]. Taulukossa Cd=kadmium, Cr=kromi, Cu=kupari, Pb=lyijy, Ni=nikkeli, Zn=sinkki, ja Hg=elohopea. Näyte nro/sedimentit Cd Cr Cu Pb Ni Zn Hg S1 < 0.4 < 4 < 4 < 4 < 4 11 < 0.02 S2 < 0.4 < 4 < 4 < 4 < S3 < < S4 < 0.4 < 4 < 4 < 4 < S5 < 0.4 < 4 < 4 < 4 < 4 13 < 0.02 S6 < < S7 < < S8 < 0.4 < 4 < 4 < 4 < S9 < 0.4 < 4 < 4 < 4 < 4 14 < 0.02 S10 < 0.4 < < 4 < < 0.02 Taso Taso Taulukko 4. Normalisoidut sedimenttinäytteiden raskasmetallipitoisuudet [mg/kg]. Taulukossa Cd=kadmium, Cr=kromi, Cu=kupari, Pb=lyijy, Ni=nikkeli, Zn=sinkki, ja Hg=elohopea. Näyte nro/sedimentit Cd Cr Cu Pb Ni Zn Hg S1 < 0.75 < 7.7 < 9.1 < 6.6 < < 0.03 S2 < 0.74 < 7.7 < 9.0 < 6.6 < S3 < < S4 < 0.76 < 7.7 < 9.1 < 6.6 < S5 < 0.75 < 7.7 < 9.0 < 6.6 < < 0.03 S6 < < S7 < < S8 < 0.75 < 7.7 < 9.1 < 6.6 < S9 < 0.75 < 7.7 < 9.0 < 6.6 < < 0.03 S10 < 0.75 < < 6.6 < < 0.03 Taso Taso

12 12 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN Kemialliset tutkimukset Taulukko 5. Vesinäytteiden raskasmetallipitoisuudet [ g/l]. Näyte nro/vesinäytteet Cd Cr Cu Pb Ni Zn Hg S2 < 0.1 < 2 29 < 2 < 2 < 10 < 0.2 S3 < 0.1 < < 2 < 10 < 0.2 S4 < < 2 < 2 < 10 < 0.2 S5 < 0.1 < < 2 < 2 < 10 < 0.2 VNa taso, liite B 1) VNa taso, liite C 2) 2, ,3 Laatunormi 3) 0, ,2 20-0,05 1) Suurin sallittu päästöraja-arvo 2) Kokonaispitoisuus merivedessä, aritmeettinen vuosikeskiarvo 3) Sallittu enimmäispitoisuus, muut pintavedet AA-EQS Sedimenttinäytteiden mitattujen raskasmetallien osalta ei havaittu tason 1 raja-arvoja ylittäviä pitoisuuksia. Vesinäytteille ei ollut käytettävissä raja-arvoja. Normalisoitujen pitoisuuksien perusteella koko alueen kadmiumpitoisuus ylittää tason 1 raja-arvon. Huomioon on kuitenkin otettava mitatun pitoisuuden määritysraja, jonka vuoksi absoluuttinen pitoisuus voi olla normalisoitua pienempikin. Elohopean osalta pisteen S2 normalisoitu pitoisuus on lähellä tason 1 raja-arvoa. Vesinäytteiden perusteella elohopean pitoisuus ylittää Laatunormin rajaarvon. Sen sijaan VNa:n tasoa ei ylitetä elohopean osalta. Lyijyn osalta Laatunormin taso ylitetään pisteessä S3. Kokonaistyppi ja fosfori Kokonaisfosforipitoisuudet havaintopisteissä vaihtelivat välillä mg/kg ja kokonaistyppipitoisuudet välillä mg/kg. Perämeren keskimääräinen kokonaisfosforipitoisuus on Leivuoren & Niemistön (1993) mukaan noin 1500 mg/kg ja vastaavasti kokonaistyppipitoisuus 4000 mg/kg. Näytepisteiden pitoisuusarvot jäivät huomattavasti näiden vertailuarvojen alapuolelle. Kokonaistypen ja fosforin osalta tutkimustulokset on esitetty taulukossa 6. Taulukko 6. Sedimentin typpi- ja fosforipitoisuudet (mg/kg). Näyte Typpeä [mg/kg] Fosforia [mg/kg] nro/sedimentit S S S S S S S S S S

13 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 13 Kemialliset tutkimukset 2.2 Orgaaniset aineet PAH-määritykset Sedimenttinäytteet uutettiin suoraan asetonitriiliin ja vesinäytteet ekstrahoitiin heksaaniin. PAH-määritykset suoritettiin HPLC-kromatrografialla (Merck- Hitachi), määritysstandardin DIN F8 mukaisesti), Lichrochart RP-18 kolonnilla, asetonitriilillä eluoiden, UV-Vis detektorilla 254 nm mittausaallonpituudella. Standardiseoksena käytettiin Dr. Ehrenstorfer PAH-Mix3-seosta. Kaikki näytteet suodatettiin 0.45 m ruiskusuodattimella ennen määritystä. Sedimenttien tulokset ilmoitetaan yksikössä (mg/kg) ja vesinäyte (mg/l) taulukossa 7. Vesinäytteiden ohje- ja raja-arvot ovat SAMASE-arvoja. Tason 1 ja 2 raja-arvot ovat Ympäristöministeriön asettamat. Normalisoidut PAH-pitoisuudet on esitetty taulukossa 8. Taulukko 7. Näyte nro/sedimentit Sedimenttinäytteiden (mg/kg) ja vesinäytteiden (mg/l) PAHpitoisuudet. Naftaleeni Fluoranteeni Bentso(b)- fluoranteeni Bentso(k)- fluoranteeni Bentso(a)- pyreeni Indeno(1,2,3)- pyreeni Bentso(g,h,i)- peryleeni S S S S S S S S S S Taso Taso Näyte nro/vesinäytteet S2 ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. S3 ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. S4 ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. S5 ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. ei hav. Ohjearvo Raja-arvo Määritysraja

14 14 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN Kemialliset tutkimukset Taulukko 8. Normalisoidut sedimenttinäytteiden PAH-pitoisuudet (mg/kg). Näyte nro/sedimentit Naftaleeni Fluoranteeni Bentso(b)- fluoranteeni Bentso(k)- fluoranteeni Bentso(a)- pyreeni Indeno(1,2,3)- pyreeni S S S S S S S S S S Taso Taso Bentso(g,h,i)- peryleeni Sedimenttien mitatut ja normalisoidut PAH-pitoisuudet eivät ylitä tason 1 arvoja, vaikka näytteissä S7 ja S8 bentso(k)fluoranteenin ja indeno(123- cd)pyreenin pitoisuudet ovat lähellä raja-arvoa. Vesinäytteissä ei havaittu SAMASE-raja-arvot ylittäviä pitoisuuksia. PCB-määritykset PCB-määritystä varten sedimenttinäytteet uutettiin suoraan asetonitriiliin ja konsentroitiin 10-kertaiseksi. Vesinäytteet ekstrahoitiin heksaaniin. PCBmääritys suoritettiin nestekromatografisesti HPLC-kromatografilla (Merck- Hitachi), Lichrochart RP-18 kolonnilla, asetonitriilillä eluoiden, UV-Vis detektorilla 220 nm mittausaallonpituudella. Standardina käytettiin Accustandardin PCB Congeners Mix # PCB_W22 (15 komponenttia, 10 g/ml vahvuudet). Kaikki näytteet suodatettiin 0,45 m ruiskusuodattimella ennen määritystä. Sedimenttinäytteiden PCB-pitoisuustulokset on esitetty taulukossa 9. Tason 1 ja 2 raja-arvot ovat Ympäristöministeriön asettamat. Tason 1 raja-arvot sedimenttinäytteiden yksittäisille IUPAC-numeroille vaihtelevat välillä 1 4 g/kg. Normalisoidut pitoisuudet on esitetty taulukossa 11. Taulukossa 10 on esitetty vesinäytteiden PCB-summapitoisuus, johon on laskettu yhteen PCB-yhdisteiden pitoisuudet (IUPAC-numerot 28, 52, 101, 118, 138, 153 ja 180).

15 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 15 Kemialliset tutkimukset Taulukko 9. Sedimenttinäytteiden PCB-summapitoisuudet ( g/kg). PCB-yhdisteet, ( g /kg) Näyte nro/sedimentit (#28) 2,4,4 trichlorobiphenyl (#52) 2,2,5,5 tetrachlorobiphenyl (#101), 2,2,4,5,5 pentachlorobiphenyl (#118) 2,3,4,4,5- pentachlorobiphenyl (#138) 2,2,3,4,4,5 hexachlorobiphenyl (#153) 2,2,4,4,5,5 hexachlorobiphenyl (# 180) 2,2,3,4,4,5,5 -heptachlorobiphenyl S1 < 1 < 1 < 1 < 1 < 1 < 1 < 1 S2 < 1 < 1 < 1 < 1 < 1 < 1 < 1 S3 < 1 < 1 < 1 < 1 < 1 1 < 1 S4 < 1 < 1 < 1 < 1 < 1 < 1 < 1 S5 < 1 < 1 < 1 < 1 < 1 < 1 < 1 S6 < 1 < 1 < 1 < 1 < 1 1 < 1 S7 1 < 1 < 1 < 1 < 1 2 < 1 S < 1 < 1 1 < 1 S9 < 1 < 1 < 1 < 1 < 1 < 1 < 1 S10 < 1 < 1 < 1 < 1 < 1 < 1 < 1 Taso Taso Taulukko 10. Vesinäytteiden PCB-summapitoisuudet. Näyte nro/vesinäytteet PCB-pitoisuus (mg/l) S S S S Taulukko 11. Sedimenttinäytteiden normalisoidut PCB-pitoisuudet ( g/kg). Näyte nro/sedimentit (#28) 2,4,4 trichlorobiphenyl (#52) 2,2,5,5 tetrachlorobiphenyl (#101), 2,2,4,5,5 pentachlorobiphenyl PCB-yhdisteet, ( g /kg) (#118) 2,3,4,4,5- pentachlorobiphenyl (#138) 2,2,3,4,4,5 hexachlorobiphenyl (#153) 2,2,4,4,5,5 hexachlorobiphenyl (# 180) 2,2,3,4,4,5,5 heptachlorobiphenyl S1 < 5 < 5 < 5 < 5 <5 < 5 < 5 S2 < 5 < 5 < 5 < 5 <5 < 5 < 5 S3 < 5 < 5 < 5 < 5 < 5 5 < 5 S4 < 5 < 5 < 5 < 5 < 5 < 5 < 5 S5 < 5 < 5 < 5 < 5 < 5 < 5 < 5 S6 < 5 < 5 < 5 < 5 < 5 5 < 5 S7 5 < 5 < 5 < 5 < 5 10 < 5 S < 5 < 5 5 < 5 S9 < 5 < 5 < 5 < 5 < 5 < 5 < 5 S10 < 5 < 5 < 5 < 5 < 5 < 5 < 5 Taso Taso

16 16 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN Kemialliset tutkimukset IUPAC-numeron #28 Riutunkarin näytepisteessä (näytepiste S8) mitattu PCB-pitoisuus ylittää haitta-ainetason 1 raja-arvon (taulukko 9). Normalisoitujen näytteiden osalta ko. yhdisteen pitoisuudet ylittävät tason 1 raja-arvon kaikissa näytepisteissä, tosin huomioon on otettava analyysin tarkkuustaso. Tason 2 raja-arvoa ei ylitetä missään pisteessä. Normalisoitujen PCB-arvojen kohdalla kaikkien pisteiden mittausarvot ylittävät mahdollisesti raja-arvon 1 ohjearvon, mittaustarkkuus huomioiden. Varmasti tason 1 ylittävät arvot ovat IUPAC-numeron #52 ja #101 osalta pisteessä S8 ja IUPAC-numeron #153 kohdalla pisteessä S3 ja S6-S TBT ja TPhT-määritykset Tributyylitina- (TBT) ja trifenyylitina- (TPhT) -yhdisteet ovat erityisen haitallisia vesiympäristössä. Tributyylitina hajoaa vedessä melko nopeasti, mutta sitoutuessaan hiukkasiin se kertyy pohjasedimentteihin, joissa ne ovat kohtuullisen pysyviä, mikäli sedimenttiä ei ruopata tai muutoin häiritä. ( Sedimenttinäytteet uutettiin suoraan asetonitriiliin ja vesinäytteet ekstrahoitiin heksaaniin. Tinayhdisteiden määritykset suoritettiin HPLC-kromatografilla (Merck-Hitachi), Lichochart RP-18 kolonnilla, asetonitriilillä eluoiden, UV-Vis detektorilla 210 ja 220 nm mittausaallonpituudella. Standardeina käytettiin Trifenyylitinakloridia (Merck) ja tributyylitinaoksidia (Merck). Kaikki näytteet suodatettiin 0,45 m ruiskusuodattimella ennen määritystä. TBT- ja TPhT-mittaustulokset ovat esitetty taulukossa 11. Taulukossa 12 on esitetty normalisoidut TBT ja TPhT-pitoisuudet. Tason 1 ja 2 raja-arvot ovat Ympäristöministeriön asettamat. Taulukko 12. Sedimenttinäytteiden mitatut TBT-, DBT-, MBT- ja TPhT-pitoisuudet ( g/kg). Näyte nro/sedimentit TBTpitoisuus ( g/kg) DBTpitoisuus ( g/kg) MBTpitoisuus ( g/kg) TPhTpitoisuus ( g/kg) S1 < 1 < 1 < 1 < 5 S2 < 1 < 1 < 1 10 S3 < 1 < 1 < 1 < 5 S4 < 1 < 1 < 1 < 5 S5 < 1 < 1 < 1 < 5 S6 < 1 < 1 < 1 < 5 S7 < 1 < 1 < 1 < 5 S8 < 1 < 1 < 1 < 5 S9 < 1 < 1 < 1 < 5 S10 < 1 < 1 < 1 < 5 Taso Taso

17 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 17 Kemialliset tutkimukset Taulukko 13. Vesinäytteiden mitatut TBT- ja TPhT-pitoisuudet Näyte nro/vesinäytteet TBT-pitoisuus (mg/l) S2 < S3 < S S5 < TPhT-pitoisuus (mg/l) Taulukko 14. Sedimenttinäytteiden normalisoidut TBT-,DBT-, MBT ja TPhTpitoisuudet ( g/kg). Näyte nro/sedimentit TBTpitoisuus ( g/kg) DBTpitoisuus ( g/kg) MBTpitoisuus ( g/kg) TPhTpitoisuus ( g/kg) S1 < 5 < 5 < 5 < 25 S2 < 5 < 5 < 5 50 S3 < 5 < 5 < 5 < 25 S4 < 5 < 5 < 5 < 25 S5 < 5 < 5 < 5 < 25 S6 < 5 < 5 < 5 < 25 S7 < 5 < 5 < 5 < 25 S8 < 5 < 5 < 5 < 25 S9 < 5 < 5 < 5 < 25 S10 < 5 < 5 < 5 < 25 Taso Taso Sedimenttinäytteistä mitatuissa arvoissa ei havaittu tason 1 ylittäviä TBTpitoisuuksia. Sen sijaan TPhT-pitoisuuksissa havaittiin haitta-ainetason 1 ylittäviä pitoisuuksia periaatteessa kaikissa pisteissä, mittausepätarkkuus huomioiden. Suurimmat pitoisuudet mitattiin Santosenmatalan itälaidalla (näytepiste S2). Trifenyylitina -pitoisuudet jäivät kuitenkin tasojen 1 ja 2 välille. Sedimenttinäytteiden normalisoidut TBT- ja TPhT-pitoisuudet ylittävät joka pisteellä tason 1 raja-arvon (3 g/kg) mittausepätarkkuus huomioiden. Huomioitavaa tässä on kuitenkin se, että mitattu pitoisuus voi olla selvästi pienempi kuin normalisointilaskelmassa käytetty arvo. Normalisoidut arvot eivät ylitä tason 2 raja-arvoa (200 g/kg).

18 18 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN Kemialliset tutkimukset 2.3 Fysikaaliset ominaisuudet Rakeisuuskäyrät Sedimenttinäytteiden rakeisuudet määritettiin standardin ISO mukaisesti. Rakeisuudet on esitetty taulukossa 15. Taulukko 15. Sedimentti- ja vesinäytteiden rakeisuudet ja maalaji. Läpäisy [%] Näyte nro/sedimentit Maalaji S1 < hhk S2 < hhk S3 < SiHk S4 < 1 < 1 < 1 < SiHk S5 < kehk S6 < hhk S SiHk S8 < SiHk S9 < kehk S10 < 1 < hhk Sedimenttinäytteiden päämaalaji on hieno- tai silttinen hiekka. Savipitoisuudet ovat pieniä Hehkutushäviö Hehkutushäviö määritettiin 550 C lämpötilassa. Hehkutusjäännös laskettiin kuiva-ainetta kohti. Tulokset on ilmoitettu prosentteina taulukossa 16. Hehkutusjäännös ja kuiva-ainepitoisuus määritettiin standardin SFS 3008 ja vesipitoisuus standardin SFS-EN mukaisesti. Näyte nro/sedimentit Taulukko 16. Sedimenttinäytteiden vesipitoisuus, kuiva-ainepitoisuus ja hehkutushäviö. Kuivaainepitoisuus [%] Hehkutushäviö [%] S S S S S S S S S S Näytteiden kuiva-ainepitoisuus vaihteli välillä %. Hehkutushäviö vaihteli välillä %.

19 HAILUODON LIIKENNEYHTEYDEN JA TUULIVOIMAN KEHITTÄMINEN 19 Yhteenveto 3 YHTEENVETO Normalisoituja tuloksia verrattiin ympäristöministeriön Sedimentin ruoppausja läjitysohjeen, suosittelemiin läjityskelpoisuudelle annettuihin tasoihin 1 ja 2. Jos pitoisuus on alle tason 1, sedimentti on mereen läjityskelpoista. Jos pitoisuus asettuu tasojen 1 ja 2 välille, sedimentin haitallisuus ja läjityskelpoisuus on arvioitava tapauskohtaisesti. Jos haitta-ainepitoisuus ylittää arvon 2, on se laatukriteerin perusteella mereen läjityskelvotonta. Tutkimusalueelta otettujen näytteiden mitattujen pitoisuuksien perusteella voidaan todeta alueen sedimenttiaineksen olevan pääsääntöisesti täysin puhdasta. Sen sijaan normalisoitujen näytteiden pitoisuudet ylittävät tason 1 ja joissakin pisteissä jopa tason 2 pitoisuuden. Vallitseva maalaji alueella on näytteiden perusteella silttinen tai hieno hiekka. Savipitoisuudet ovat pieniä (1 5 %), samoin hehkutushäviö ( %). Kuiva-ainepitoisuus vaihtelee välillä %. Alueen mitatut sedimenttinäytteiden raskasmetallipitoisuudet olivat tason 1 alittavia eli mereen läjityskelpoisia. Normalisoidut pitoisuudet ylittävät kadmiumin tason 1 raja-arvon jokaisessa näytepisteessä. Huomioon on kuitenkin otettava mitatun pitoisuuden määritysraja, jonka vuoksi normalisoitu pitoisuus voi olla pienempikin. Alueen sedimenttien mitatut PAH-pitoisuudet olivat tason 1 alittavia eli mereen läjityskelpoisia. Vesien PAH-näytteiden pitoisuudet alittavat SAMASEohjearvot. IUPAC-numeron #28 Riutunkarin näytepisteessä (näytepiste S8) mitattu PCB-pitoisuus ylittää haitta-ainetason 1 raja-arvon (taulukko 9). Normalisoitujen näytteiden osalta ko. yhdisteen pitoisuudet ylittävät tason 1 raja-arvon kaikissa näytepisteissä, tosin huomioon on otettava analyysin tarkkuustaso. Tason 2 raja-arvoa ei ylitetä missään pisteessä. Normalisoitujen PCB-arvojen kohdalla kaikkien pisteiden mittausarvot ylittävät mahdollisesti raja-arvon 1 ohjearvon, mittaustarkkuus huomioiden. Varmasti tason 1 ylittävät arvot ovat IUPAC-numeron #52 ja #101 osalta pisteessä S8 ja IUPAC-numeron #153 kohdalla pisteessä S3 ja S6-S8. Alueen sedimenttien mitatut TBT-pitoisuudet olivat tason 1 alittavia eli mereen läjityskelpoisia. Sen sijaan TPhT-pitoisuudet ylittävät useissa pisteissä läjityskelpoisuustason 1 raja-arvon (3 g/kg) mittausepätarkkuus huomioiden, mutta jäävät haitta-ainetason 2 raja-arvoa (200 g/kg) pienemmiksi. Suurin arvo mitattiin Santosenmatalan itälaidalla, näytepisteessä S2. Sedimenttien normalisoidut TBT-pitoisuudet ylittävät joka pisteellä tason 1 raja-arvon, mittausepätarkkuus huomioiden. TPhT-pitoisuuksien osalta tason 2 raja-arvoa ei ylitetä missään pisteessä, suurin arvo on pisteessä S2..
