1 EF-S10-22mm f/ USM FIN Käyttöohjeet

2 Kiitämme Canon-tuotteen hankinnasta. Canon EF-S10-22mm f/3,5-4,5 USM-objektiivi on kompaktikokoinen ja kevyt ultralaajakulmaobjektiivi, jossa on tehokas optiikka. Se on kehitetty käytettäväksi EF-Sobjektiivien kanssa yhteensopiville EOSkameroille*. * Helmikuussa 2010 vain mallit EOS 7D, EOS 50D, EOS 40D, EOS 30D, EOS 20D, EOS 20Da, EOS REBEL T2i/550D, EOS REBEL T1i/500D, EOS REBEL XSi/450D, EOS REBEL XS/1000D, EOS DIGITAL REBEL XTi/400D DIGITAL, EOS DIGITAL REBEL XT/350D DIGITAL ja EOS DIGITAL REBEL/300D DIGITAL ovat yhteensopivia EF-S-objektiivien kanssa. Ominaisuudet 1. Asfääri- ja UD-linssielementtien ansiosta kuvassa on erinomaisen tarkat ääriviivat ja zoomaus on erittäin laaja-alainen. 2. Ultraäänimoottori (USM) mahdollistaa nopean ja hiljaisen automaattitarkennuksen. 3. Manuaalinen tarkennus käytettävissä sen jälkeen, kun kohde on tarkennettu automaattitarkennuksella (ONE SHOT AF). 4. Todella pyöreä aukko mahdollistaa miellyttävän taustan pehmennyksen. USM on lyhennys sanoista Ultasonic Motor (ultraäänimoottori). Näissä käyttöohjeissa käytetyt selitykset Varoitus kameran tai objektiivin vikatoiminnan tai vahingoittumisen estämiseksi. Lisähuomautuksia objektiivin käytöstä ja kuvaamisesta. FIN-1

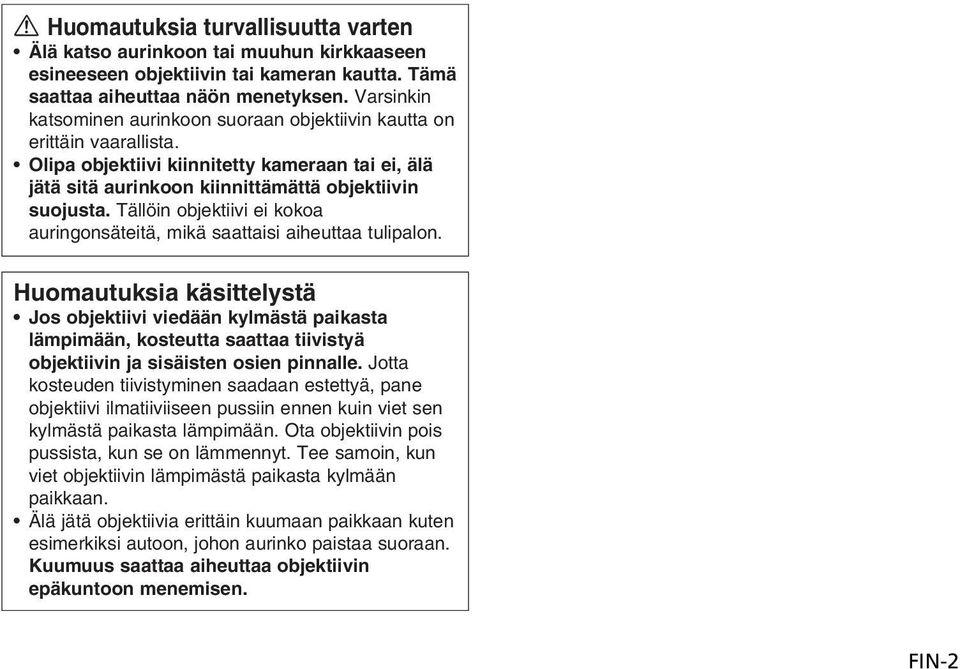

3 a Huomautuksia turvallisuutta varten Älä katso aurinkoon tai muuhun kirkkaaseen esineeseen objektiivin tai kameran kautta. Tämä saattaa aiheuttaa näön menetyksen. Varsinkin katsominen aurinkoon suoraan objektiivin kautta on erittäin vaarallista. Olipa objektiivi kiinnitetty kameraan tai ei, älä jätä sitä aurinkoon kiinnittämättä objektiivin suojusta. Tällöin objektiivi ei kokoa auringonsäteitä, mikä saattaisi aiheuttaa tulipalon. Huomautuksia käsittelystä Jos objektiivi viedään kylmästä paikasta lämpimään, kosteutta saattaa tiivistyä objektiivin ja sisäisten osien pinnalle. Jotta kosteuden tiivistyminen saadaan estettyä, pane objektiivi ilmatiiviiseen pussiin ennen kuin viet sen kylmästä paikasta lämpimään. Ota objektiivin pois pussista, kun se on lämmennyt. Tee samoin, kun viet objektiivin lämpimästä paikasta kylmään paikkaan. Älä jätä objektiivia erittäin kuumaan paikkaan kuten esimerkiksi autoon, johon aurinko paistaa suoraan. Kuumuus saattaa aiheuttaa objektiivin epäkuntoon menemisen. FIN-2

4 Osien nimet Zoomausasennon merkki ( 5) Vastavalosuojan asennuspaikka ( 7) Tarkennusrengas ( 4) Etäisyysasteikko ( 5) Suodattimen asennuskierre ( 6) Tarkennusmuodon kytkin( 4) Zoomausrengas ( 5) Liitinpinnat ( 4) Objektiivin asennusmerkki ( 4) Katso tarkemmat tiedot suluissa näkyviltä sivuilta ( **). FIN-3

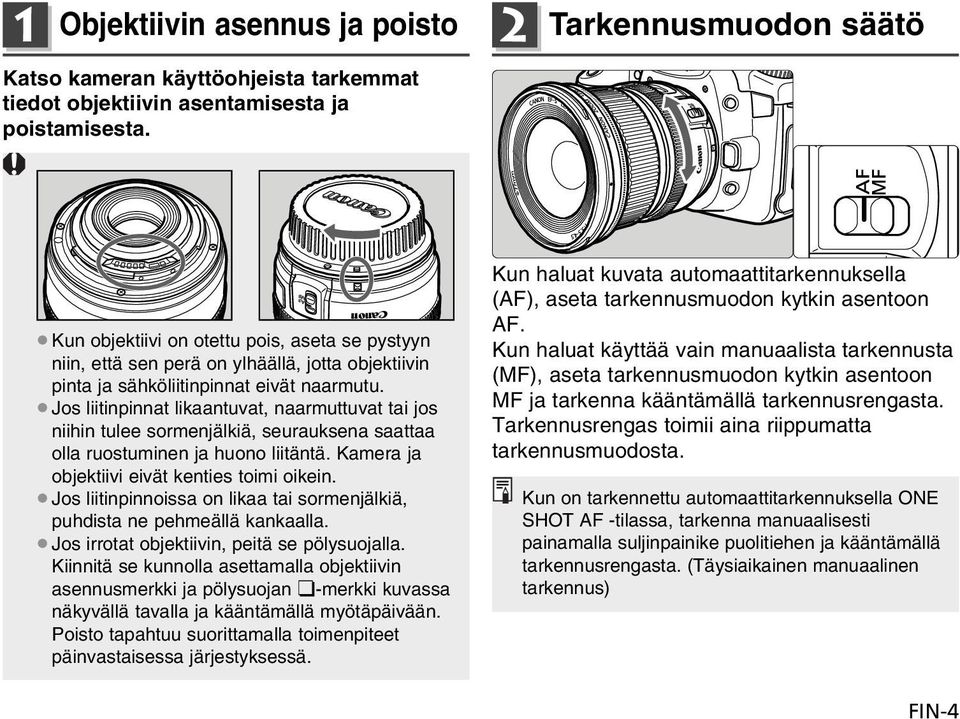

5 1 Objektiivin asennus ja poisto Katso kameran käyttöohjeista tarkemmat tiedot objektiivin asentamisesta ja poistamisesta. 2 Tarkennusmuodon säätö Kun objektiivi on otettu pois, aseta se pystyyn niin, että sen perä on ylhäällä, jotta objektiivin pinta ja sähköliitinpinnat eivät naarmutu. Jos liitinpinnat likaantuvat, naarmuttuvat tai jos niihin tulee sormenjälkiä, seurauksena saattaa olla ruostuminen ja huono liitäntä. Kamera ja objektiivi eivät kenties toimi oikein. Jos liitinpinnoissa on likaa tai sormenjälkiä, puhdista ne pehmeällä kankaalla. Jos irrotat objektiivin, peitä se pölysuojalla. Kiinnitä se kunnolla asettamalla objektiivin asennusmerkki ja pölysuojan -merkki kuvassa näkyvällä tavalla ja kääntämällä myötäpäivään. Poisto tapahtuu suorittamalla toimenpiteet päinvastaisessa järjestyksessä. Kun haluat kuvata automaattitarkennuksella (AF), aseta tarkennusmuodon kytkin asentoon AF. Kun haluat käyttää vain manuaalista tarkennusta (MF), aseta tarkennusmuodon kytkin asentoon MF ja tarkenna kääntämällä tarkennusrengasta. Tarkennusrengas toimii aina riippumatta tarkennusmuodosta. Kun on tarkennettu automaattitarkennuksella ONE SHOT AF -tilassa, tarkenna manuaalisesti painamalla suljinpainike puolitiehen ja kääntämällä tarkennusrengasta. (Täysiaikainen manuaalinen tarkennus) FIN-4

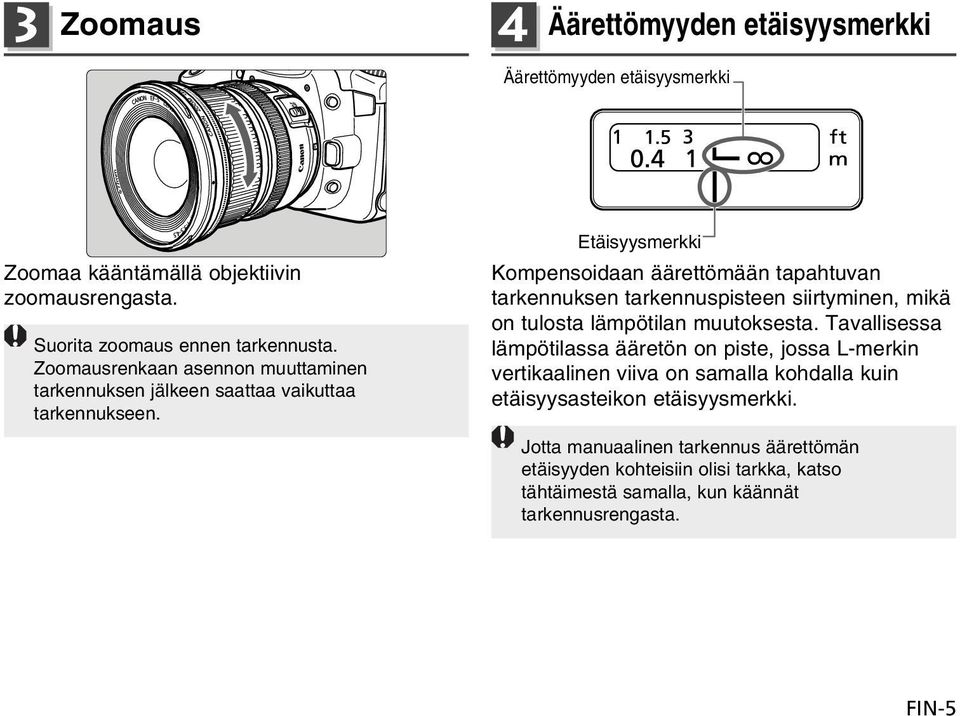

6 3 Zoomaus 4 Äärettömyyden etäisyysmerkki Äärettömyyden etäisyysmerkki Zoomaa kääntämällä objektiivin zoomausrengasta. Suorita zoomaus ennen tarkennusta. Zoomausrenkaan asennon muuttaminen tarkennuksen jälkeen saattaa vaikuttaa tarkennukseen. Etäisyysmerkki Kompensoidaan äärettömään tapahtuvan tarkennuksen tarkennuspisteen siirtyminen, mikä on tulosta lämpötilan muutoksesta. Tavallisessa lämpötilassa ääretön on piste, jossa L-merkin vertikaalinen viiva on samalla kohdalla kuin etäisyysasteikon etäisyysmerkki. Jotta manuaalinen tarkennus äärettömän etäisyyden kohteisiin olisi tarkka, katso tähtäimestä samalla, kun käännät tarkennusrengasta. FIN-5

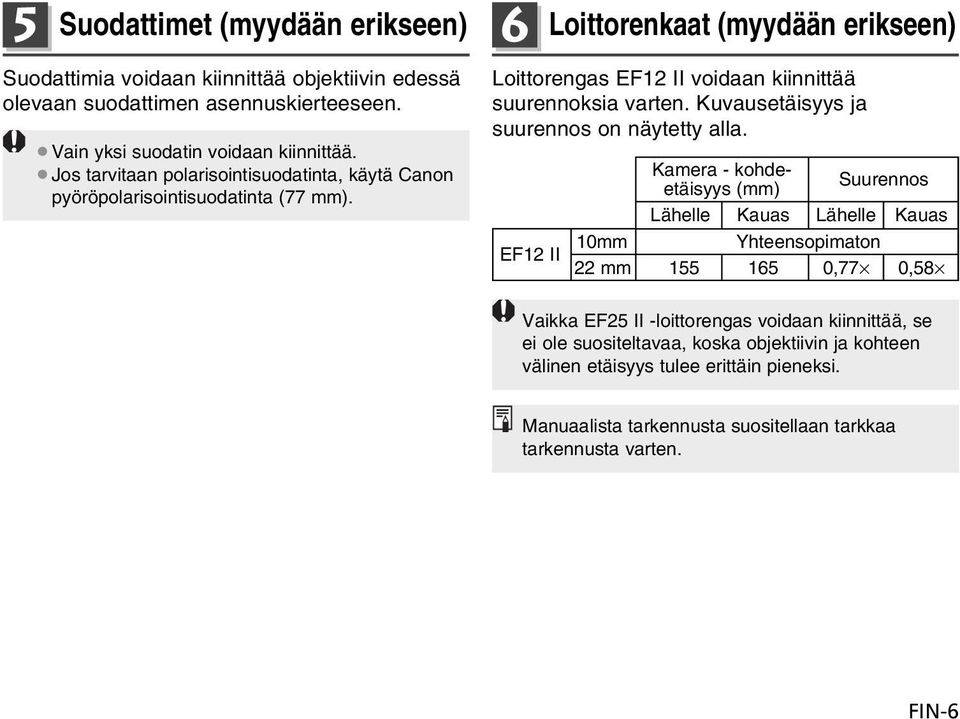

7 5 Suodattimet (myydään erikseen) Suodattimia voidaan kiinnittää objektiivin edessä olevaan suodattimen asennuskierteeseen. Vain yksi suodatin voidaan kiinnittää. Jos tarvitaan polarisointisuodatinta, käytä Canon pyöröpolarisointisuodatinta (77 mm). 6 Loittorenkaat (myydään erikseen) Loittorengas EF12 II voidaan kiinnittää suurennoksia varten. Kuvausetäisyys ja suurennos on näytetty alla. Kamera - kohde- Suurennos etäisyys (mm) Lähelle Kauas Lähelle Kauas 10mm Yhteensopimaton EF12 II 22 mm ,77 0,58 Vaikka EF25 II -loittorengas voidaan kiinnittää, se ei ole suositeltavaa, koska objektiivin ja kohteen välinen etäisyys tulee erittäin pieneksi. Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. FIN-6

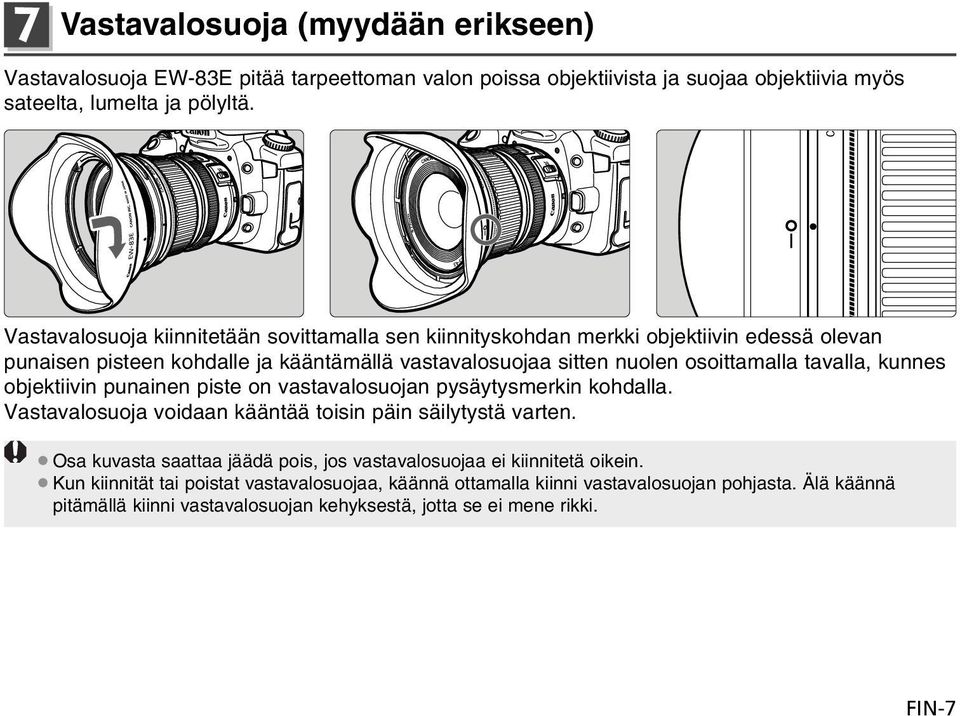

8 7 Vastavalosuoja (myydään erikseen) Vastavalosuoja EW-83E pitää tarpeettoman valon poissa objektiivista ja suojaa objektiivia myös sateelta, lumelta ja pölyltä. Vastavalosuoja kiinnitetään sovittamalla sen kiinnityskohdan merkki objektiivin edessä olevan punaisen pisteen kohdalle ja kääntämällä vastavalosuojaa sitten nuolen osoittamalla tavalla, kunnes objektiivin punainen piste on vastavalosuojan pysäytysmerkin kohdalla. Vastavalosuoja voidaan kääntää toisin päin säilytystä varten. Osa kuvasta saattaa jäädä pois, jos vastavalosuojaa ei kiinnitetä oikein. Kun kiinnität tai poistat vastavalosuojaa, käännä ottamalla kiinni vastavalosuojan pohjasta. Älä käännä pitämällä kiinni vastavalosuojan kehyksestä, jotta se ei mene rikki. FIN-7

9 8 Lähikuvaobjektiivit (myydään erikseen) 500D (77 mm) lähikuvaobjektiivin kiinnittäminen mahdollistaa lähikuvauksen. Suurennos on 0,20 0,02. Lähikuvaobjektiivia 250D ei voi kiinnittää, koska objektiiville sopivaa kokoa ei ole. Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. FIN-8

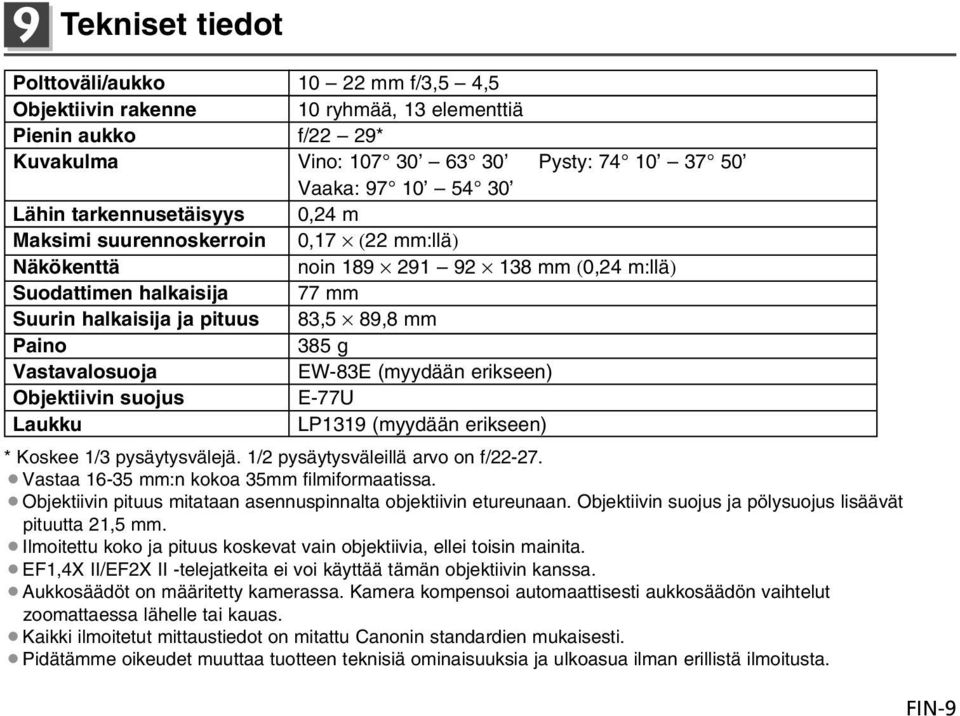

10 9 Tekniset tiedot Polttoväli/aukko mm f/3,5 4,5 Objektiivin rakenne 10 ryhmää, 13 elementtiä Pienin aukko f/22 29* Kuvakulma Vino: Pysty: Vaaka: Lähin tarkennusetäisyys 0,24 m Maksimi suurennoskerroin 0,17 (22 mm:llä) Näkökenttä noin mm (0,24 m:llä) Suodattimen halkaisija 77 mm Suurin halkaisija ja pituus 83,5 89,8 mm Paino 385 g Vastavalosuoja EW-83E (myydään erikseen) Objektiivin suojus E-77U Laukku LP1319 (myydään erikseen) * Koskee 1/3 pysäytysvälejä. 1/2 pysäytysväleillä arvo on f/ Vastaa mm:n kokoa 35mm filmiformaatissa. Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Objektiivin suojus ja pölysuojus lisäävät pituutta 21,5 mm. Ilmoitettu koko ja pituus koskevat vain objektiivia, ellei toisin mainita. EF1,4X II/EF2X II -telejatkeita ei voi käyttää tämän objektiivin kanssa. Aukkosäädöt on määritetty kamerassa. Kamera kompensoi automaattisesti aukkosäädön vaihtelut zoomattaessa lähelle tai kauas. Kaikki ilmoitetut mittaustiedot on mitattu Canonin standardien mukaisesti. Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. FIN-9

11 CT CANON INC. 2004
