1 EF100mm f/2.8 MACRO USM FIN Käyttöohjeet

2 Kiitämme Canon-tuotteen hankinnasta. Canon EF100mm f/2,8 MACRO USM objektiivi on makro-objektiivi, jota voidaan käyttää tavallisessa valokuvauksessa ja lähikuvauksessa aina 1-kertaiseen suurennussuhteeseen saakka. Se on valmistettu Canon EOS kameroita varten. USM on lyhennys sanoista Ultasonic Motor (ultraäänimoottori). Ominaisuudet 1. Kolmiryhmäinen kelluva järjestelmä antaa selkeät ääriviivat kaikilla tarkennusetäisyyksillä aina todellisen kokoisesta äärettömyyteen. 2. Ultraäänimoottori (USM) mahdollistaa nopean ja hiljaisen automaattitarkennuksen. 3. Canon makrosalaman avulla lähikuvien otto salamaa käyttämällä käy helposti. Sisäinen tarkennusmekanismi mahdollistaa AFkuvauksen, kun makrosalama on kiinnitettynä. Näissä käyttöohjeissa käytetyt selitykset Varoitus kameran tai objektiivin vikatoiminnan tai vahingoittumisen estämiseksi. Lisähuomautuksia objektiivin käytöstä ja kuvaamisesta. FIN-1

3 a Huomautuksia turvallisuutta varten a Huomautuksia turvallisuutta varten Älä katso aurinkoon tai muuhun kirkkaaseen esineeseen objektiivin tai kameran kautta. Tämä saattaa aiheuttaa näön menetyksen. Varsinkin katsominen aurinkoon suoraan objektiivin kautta on erittäin vaarallista. Olipa objektiivi kiinnitetty kameraan tai ei, älä jätä sitä aurinkoon kiinnittämättä objektiivin suojusta. Tällöin objektiivi ei kokoa auringonsäteitä, mikä saattaisi aiheuttaa tulipalon. Huomautuksia käsittelystä Jos objektiivi viedään kylmästä paikasta lämpimään, kosteutta saattaa tiivistyä objektiivin ja sisäisten osien pinnalle. Jotta kosteuden tiivistyminen saadaan estettyä, pane objektiivi ilmatiiviiseen pussiin ennen kuin viet sen kylmästä paikasta lämpimään. Ota objektiivin pois pussista, kun se on lämmennyt. Tee samoin, kun viet objektiivin lämpimästä paikasta kylmään paikkaan. Älä jätä objektiivia erittäin kuumaan paikkaan kuten esimerkiksi autoon, johon aurinko paistaa suoraan. Kuumuus saattaa aiheuttaa objektiivin epäkuntoon menemisen. FIN-2

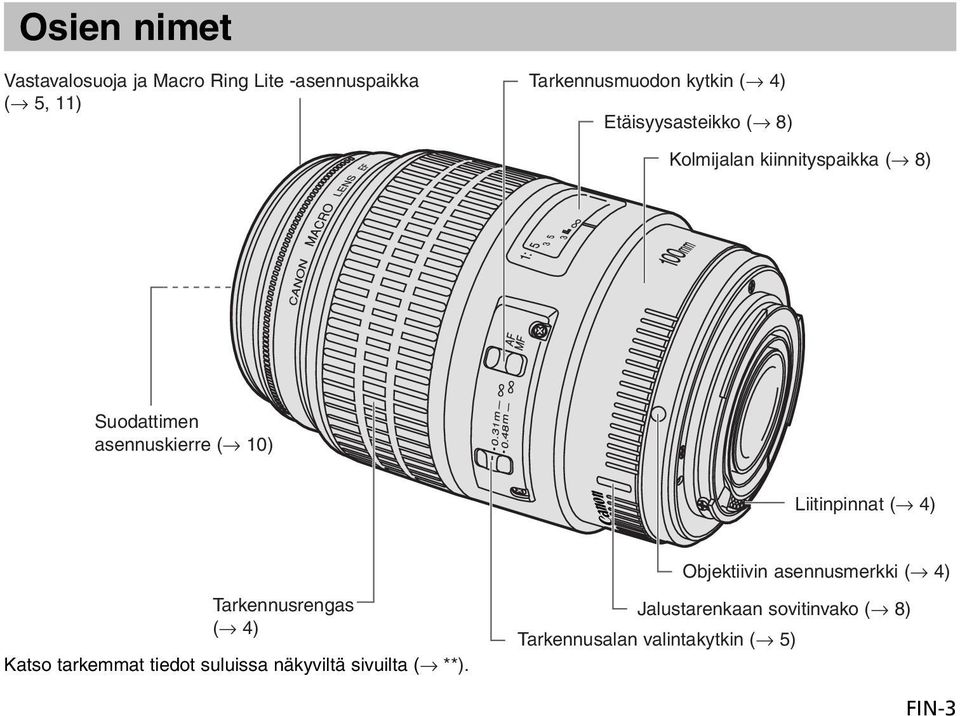

4 Osien nimet Vastavalosuoja ja Macro Ring Lite -asennuspaikka ( 5, 11) Tarkennusmuodon kytkin ( 4) Etäisyysasteikko ( 8) Kolmijalan kiinnityspaikka ( 8) Suodattimen asennuskierre ( 10) Liitinpinnat ( 4) Tarkennusrengas ( 4) Katso tarkemmat tiedot suluissa näkyviltä sivuilta ( **). Objektiivin asennusmerkki ( 4) Jalustarenkaan sovitinvako ( 8) Tarkennusalan valintakytkin ( 5) FIN-3

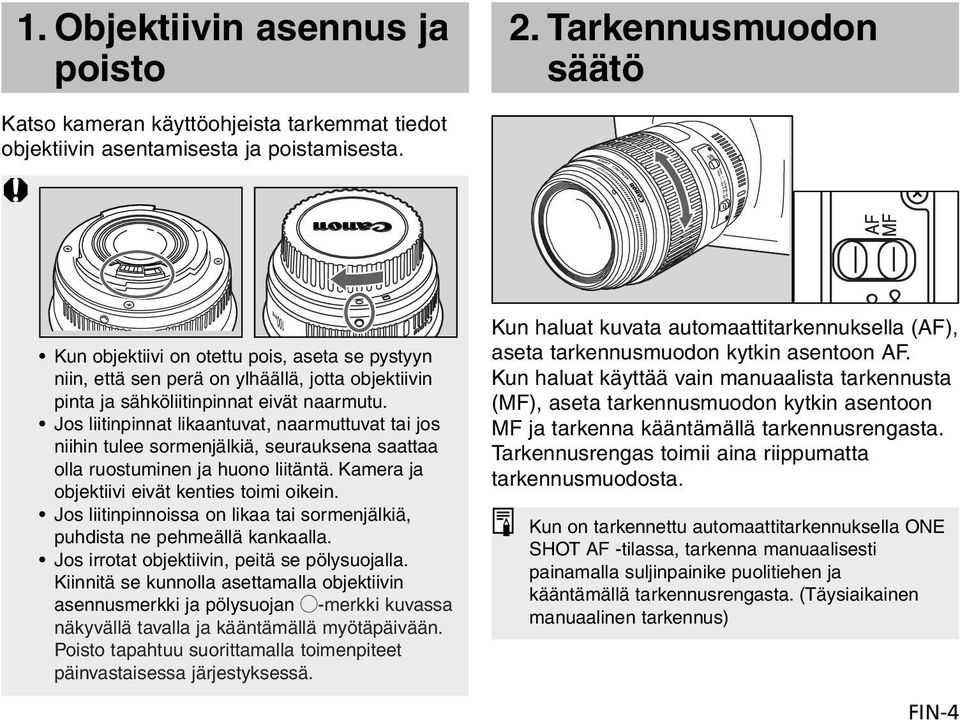

5 1. Objektiivin asennus ja poisto 2. Tarkennusmuodon säätö Katso kameran käyttöohjeista tarkemmat tiedot objektiivin asentamisesta ja poistamisesta. Kun objektiivi on otettu pois, aseta se pystyyn niin, että sen perä on ylhäällä, jotta objektiivin pinta ja sähköliitinpinnat eivät naarmutu. Jos liitinpinnat likaantuvat, naarmuttuvat tai jos niihin tulee sormenjälkiä, seurauksena saattaa olla ruostuminen ja huono liitäntä. Kamera ja objektiivi eivät kenties toimi oikein. Jos liitinpinnoissa on likaa tai sormenjälkiä, puhdista ne pehmeällä kankaalla. Jos irrotat objektiivin, peitä se pölysuojalla. Kiinnitä se kunnolla asettamalla objektiivin asennusmerkki ja pölysuojan K-merkki kuvassa näkyvällä tavalla ja kääntämällä myötäpäivään. Poisto tapahtuu suorittamalla toimenpiteet päinvastaisessa järjestyksessä. Kun haluat kuvata automaattitarkennuksella (AF), aseta tarkennusmuodon kytkin asentoon AF. Kun haluat käyttää vain manuaalista tarkennusta (MF), aseta tarkennusmuodon kytkin asentoon MF ja tarkenna kääntämällä tarkennusrengasta. Tarkennusrengas toimii aina riippumatta tarkennusmuodosta. Kun on tarkennettu automaattitarkennuksella ONE SHOT AF -tilassa, tarkenna manuaalisesti painamalla suljinpainike puolitiehen ja kääntämällä tarkennusrengasta. (Täysiaikainen manuaalinen tarkennus) FIN-4

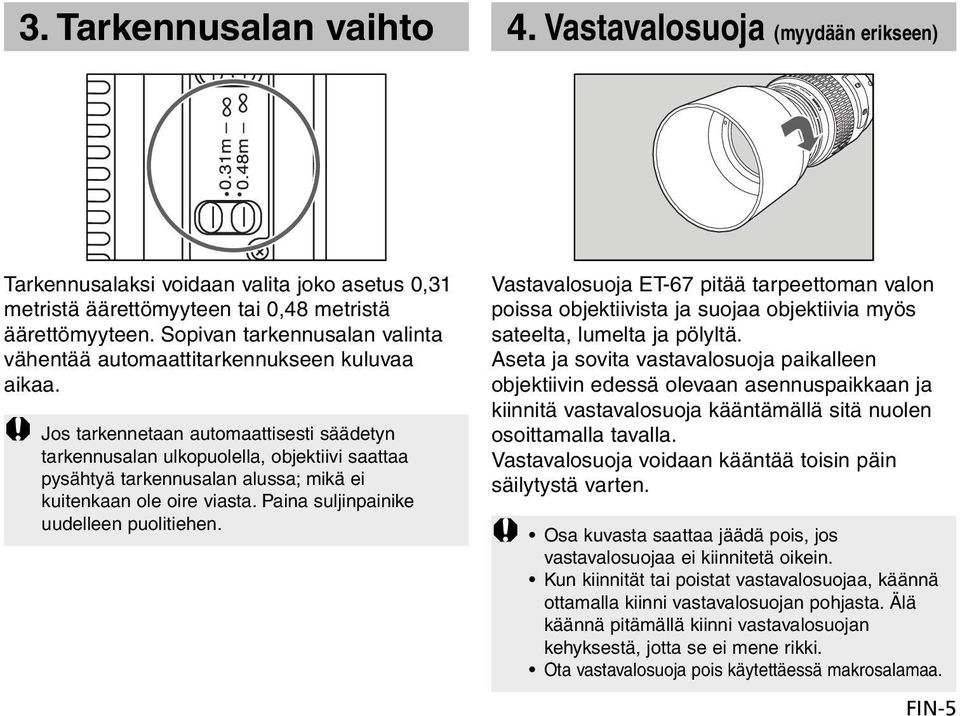

6 3. Tarkennusalan vaihto 4. Vastavalosuoja (myydään erikseen) Tarkennusalaksi voidaan valita joko asetus 0,31 metristä äärettömyyteen tai 0,48 metristä äärettömyyteen. Sopivan tarkennusalan valinta vähentää automaattitarkennukseen kuluvaa aikaa. Jos tarkennetaan automaattisesti säädetyn tarkennusalan ulkopuolella, objektiivi saattaa pysähtyä tarkennusalan alussa; mikä ei kuitenkaan ole oire viasta. Paina suljinpainike uudelleen puolitiehen. Vastavalosuoja ET-67 pitää tarpeettoman valon poissa objektiivista ja suojaa objektiivia myös sateelta, lumelta ja pölyltä. Aseta ja sovita vastavalosuoja paikalleen objektiivin edessä olevaan asennuspaikkaan ja kiinnitä vastavalosuoja kääntämällä sitä nuolen osoittamalla tavalla. Vastavalosuoja voidaan kääntää toisin päin säilytystä varten. Osa kuvasta saattaa jäädä pois, jos vastavalosuojaa ei kiinnitetä oikein. Kun kiinnität tai poistat vastavalosuojaa, käännä ottamalla kiinni vastavalosuojan pohjasta. Älä käännä pitämällä kiinni vastavalosuojan kehyksestä, jotta se ei mene rikki. Ota vastavalosuoja pois käytettäessä makrosalamaa. FIN-5

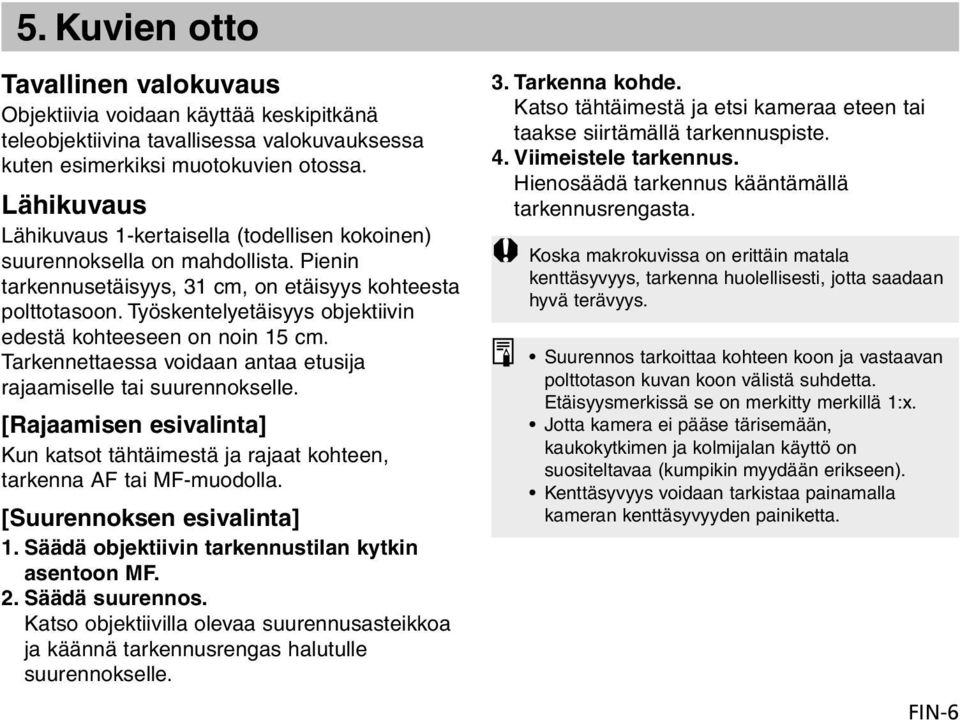

7 5. Kuvien otto Tavallinen valokuvaus Objektiivia voidaan käyttää keskipitkänä teleobjektiivina tavallisessa valokuvauksessa kuten esimerkiksi muotokuvien otossa. Lähikuvaus Lähikuvaus 1-kertaisella (todellisen kokoinen) suurennoksella on mahdollista. Pienin tarkennusetäisyys, 31 cm, on etäisyys kohteesta polttotasoon. Työskentelyetäisyys objektiivin edestä kohteeseen on noin 15 cm. Tarkennettaessa voidaan antaa etusija rajaamiselle tai suurennokselle. [Rajaamisen esivalinta] Kun katsot tähtäimestä ja rajaat kohteen, tarkenna AF tai MF-muodolla. [Suurennoksen esivalinta] 1. Säädä objektiivin tarkennustilan kytkin asentoon MF. 2. Säädä suurennos. Katso objektiivilla olevaa suurennusasteikkoa ja käännä tarkennusrengas halutulle suurennokselle. 3. Tarkenna kohde. Katso tähtäimestä ja etsi kameraa eteen tai taakse siirtämällä tarkennuspiste. 4. Viimeistele tarkennus. Hienosäädä tarkennus kääntämällä tarkennusrengasta. Koska makrokuvissa on erittäin matala kenttäsyvyys, tarkenna huolellisesti, jotta saadaan hyvä terävyys. Suurennos tarkoittaa kohteen koon ja vastaavan polttotason kuvan koon välistä suhdetta. Etäisyysmerkissä se on merkitty merkillä 1:x. Jotta kamera ei pääse tärisemään, kaukokytkimen ja kolmijalan käyttö on suositeltavaa (kumpikin myydään erikseen). Kenttäsyvyys voidaan tarkistaa painamalla kameran kenttäsyvyyden painiketta. FIN-6

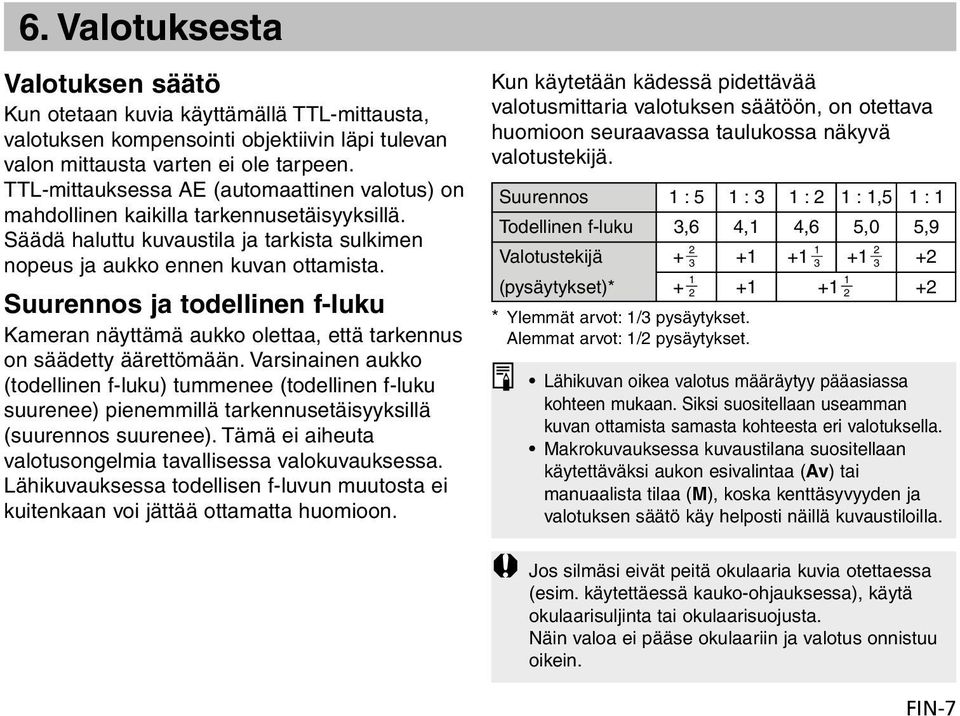

8 6. Valotuksesta Valotuksen säätö Kun otetaan kuvia käyttämällä TTL-mittausta, valotuksen kompensointi objektiivin läpi tulevan valon mittausta varten ei ole tarpeen. TTL-mittauksessa AE (automaattinen valotus) on mahdollinen kaikilla tarkennusetäisyyksillä. Säädä haluttu kuvaustila ja tarkista sulkimen nopeus ja aukko ennen kuvan ottamista. Suurennos ja todellinen f-luku Kameran näyttämä aukko olettaa, että tarkennus on säädetty äärettömään. Varsinainen aukko (todellinen f-luku) tummenee (todellinen f-luku suurenee) pienemmillä tarkennusetäisyyksillä (suurennos suurenee). Tämä ei aiheuta valotusongelmia tavallisessa valokuvauksessa. Lähikuvauksessa todellisen f-luvun muutosta ei kuitenkaan voi jättää ottamatta huomioon. Kun käytetään kädessä pidettävää valotusmittaria valotuksen säätöön, on otettava huomioon seuraavassa taulukossa näkyvä valotustekijä. Suurennos 1 : 5 1 : 3 1 : 2 1 : 1,5 1 : 1 Todellinen f-luku 3,6 4,1 4,6 5,0 5, Valotustekijä (pysäytykset)* * Ylemmät arvot: 1/3 pysäytykset. Alemmat arvot: 1/2 pysäytykset. Lähikuvan oikea valotus määräytyy pääasiassa kohteen mukaan. Siksi suositellaan useamman kuvan ottamista samasta kohteesta eri valotuksella. Makrokuvauksessa kuvaustilana suositellaan käytettäväksi aukon esivalintaa (Av) tai manuaalista tilaa (M), koska kenttäsyvyyden ja valotuksen säätö käy helposti näillä kuvaustiloilla. Jos silmäsi eivät peitä okulaaria kuvia otettaessa (esim. käytettäessä kauko-ohjauksessa), käytä okulaarisuljinta tai okulaarisuojusta. Näin valoa ei pääse okulaariin ja valotus onnistuu oikein. FIN-7

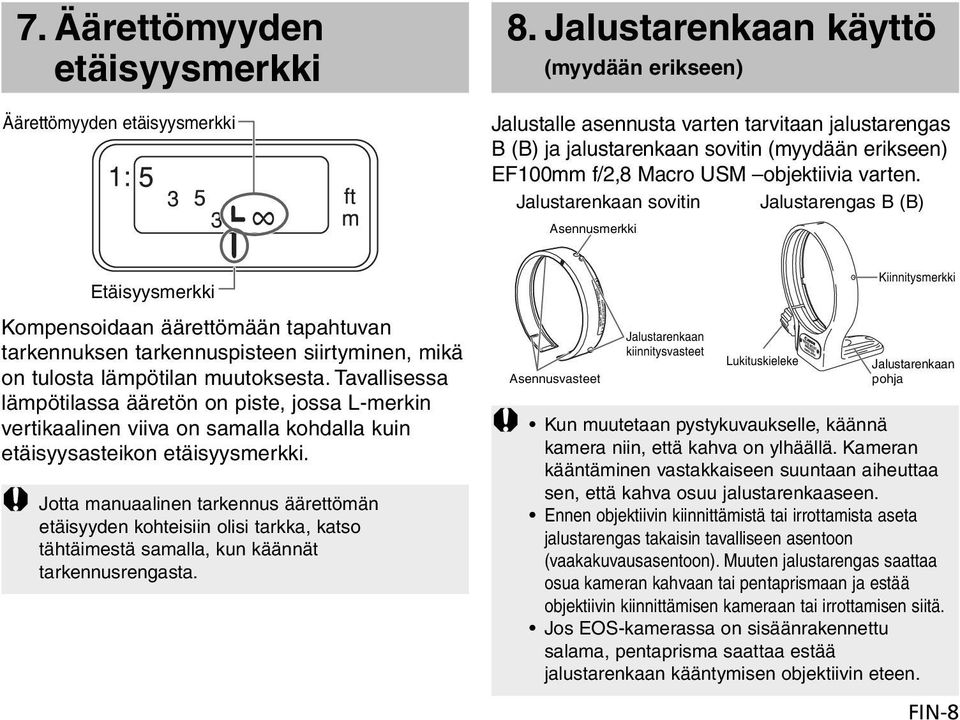

9 7. Äärettömyyden etäisyysmerkki Äärettömyyden etäisyysmerkki 8. Jalustarenkaan käyttö (myydään erikseen) Jalustalle asennusta varten tarvitaan jalustarengas B (B) ja jalustarenkaan sovitin (myydään erikseen) EF100mm f/2,8 Macro USM objektiivia varten. Jalustarenkaan sovitin Jalustarengas B (B) Asennusmerkki Etäisyysmerkki Kompensoidaan äärettömään tapahtuvan tarkennuksen tarkennuspisteen siirtyminen, mikä on tulosta lämpötilan muutoksesta. Tavallisessa lämpötilassa ääretön on piste, jossa L-merkin vertikaalinen viiva on samalla kohdalla kuin etäisyysasteikon etäisyysmerkki. Jotta manuaalinen tarkennus äärettömän etäisyyden kohteisiin olisi tarkka, katso tähtäimestä samalla, kun käännät tarkennusrengasta. Asennusvasteet Jalustarenkaan kiinnitysvasteet Lukituskieleke Kiinnitysmerkki Jalustarenkaan pohja Kun muutetaan pystykuvaukselle, käännä kamera niin, että kahva on ylhäällä. Kameran kääntäminen vastakkaiseen suuntaan aiheuttaa sen, että kahva osuu jalustarenkaaseen. Ennen objektiivin kiinnittämistä tai irrottamista aseta jalustarengas takaisin tavalliseen asentoon (vaakakuvausasentoon). Muuten jalustarengas saattaa osua kameran kahvaan tai pentaprismaan ja estää objektiivin kiinnittämisen kameraan tai irrottamisen siitä. Jos EOS-kamerassa on sisäänrakennettu salama, pentaprisma saattaa estää jalustarenkaan kääntymisen objektiivin eteen. FIN-8

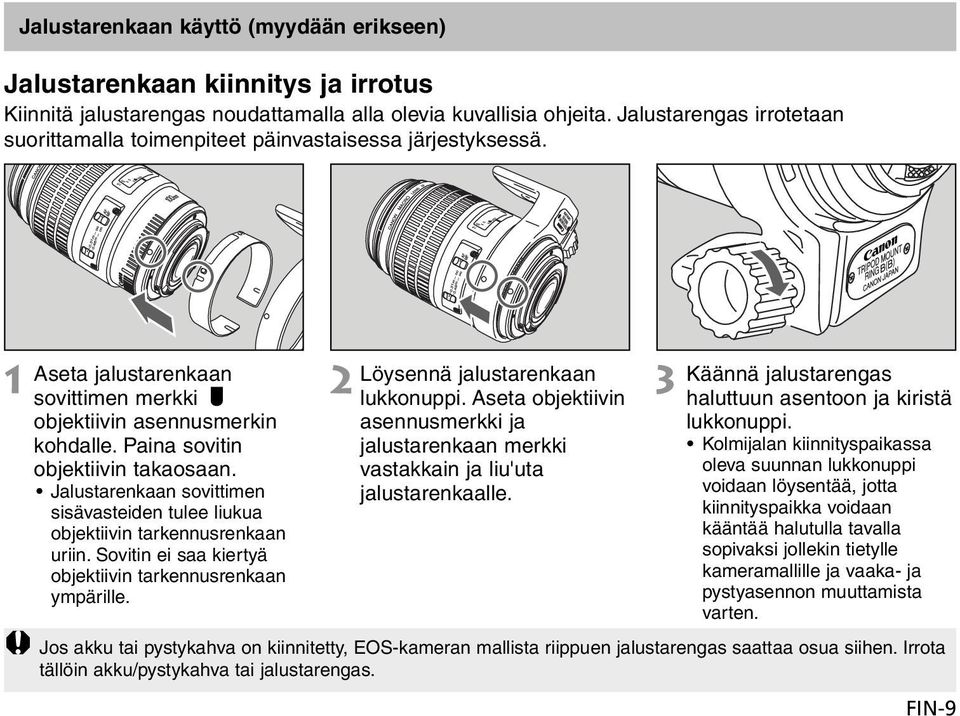

10 Jalustarenkaan käyttö (myydään erikseen) Jalustarenkaan kiinnitys ja irrotus Kiinnitä jalustarengas noudattamalla alla olevia kuvallisia ohjeita. Jalustarengas irrotetaan suorittamalla toimenpiteet päinvastaisessa järjestyksessä. Aseta jalustarenkaan sovittimen merkki objektiivin asennusmerkin kohdalle. Paina sovitin objektiivin takaosaan. Jalustarenkaan sovittimen sisävasteiden tulee liukua objektiivin tarkennusrenkaan uriin. Sovitin ei saa kiertyä objektiivin tarkennusrenkaan ympärille. Löysennä jalustarenkaan lukkonuppi. Aseta objektiivin asennusmerkki ja jalustarenkaan merkki vastakkain ja liu'uta jalustarenkaalle. Käännä jalustarengas haluttuun asentoon ja kiristä lukkonuppi. Kolmijalan kiinnityspaikassa oleva suunnan lukkonuppi voidaan löysentää, jotta kiinnityspaikka voidaan kääntää halutulla tavalla sopivaksi jollekin tietylle kameramallille ja vaaka- ja pystyasennon muuttamista varten. Jos akku tai pystykahva on kiinnitetty, EOS-kameran mallista riippuen jalustarengas saattaa osua siihen. Irrota tällöin akku/pystykahva tai jalustarengas. FIN-9

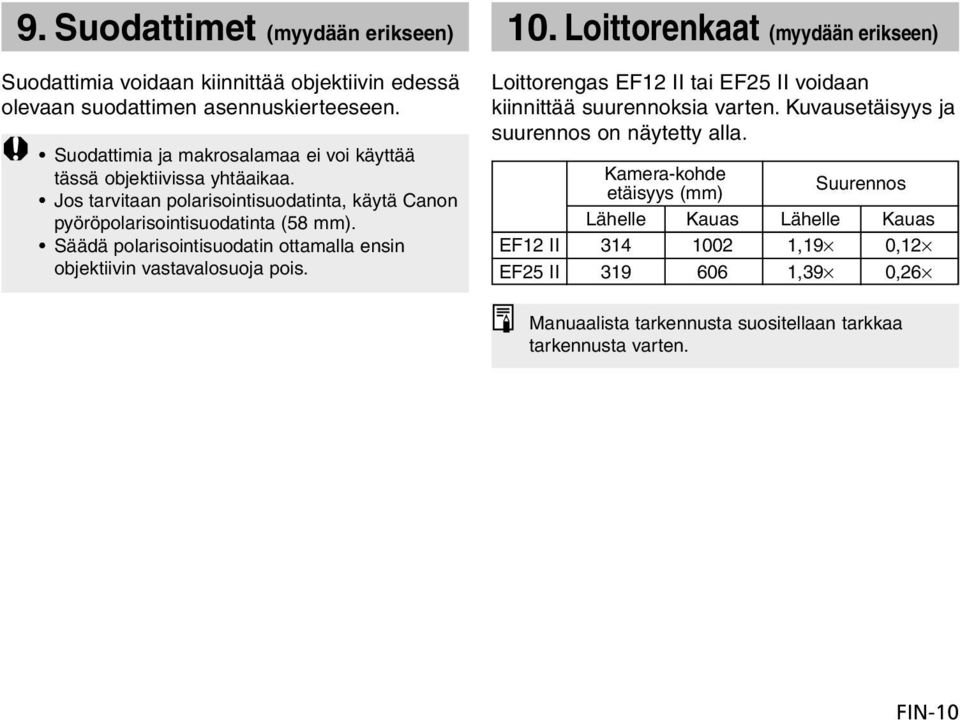

11 9. Suodattimet (myydään erikseen) Suodattimia voidaan kiinnittää objektiivin edessä olevaan suodattimen asennuskierteeseen. Suodattimia ja makrosalamaa ei voi käyttää tässä objektiivissa yhtäaikaa. Jos tarvitaan polarisointisuodatinta, käytä Canon pyöröpolarisointisuodatinta (58 mm). Säädä polarisointisuodatin ottamalla ensin objektiivin vastavalosuoja pois. 10. Loittorenkaat (myydään erikseen) Loittorengas EF12 II tai EF25 II voidaan kiinnittää suurennoksia varten. Kuvausetäisyys ja suurennos on näytetty alla. Kamera-kohde etäisyys (mm) Suurennos Lähelle Kauas Lähelle Kauas EF12 II ,19 0,12 EF25 II ,39 0,26 Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. FIN-10

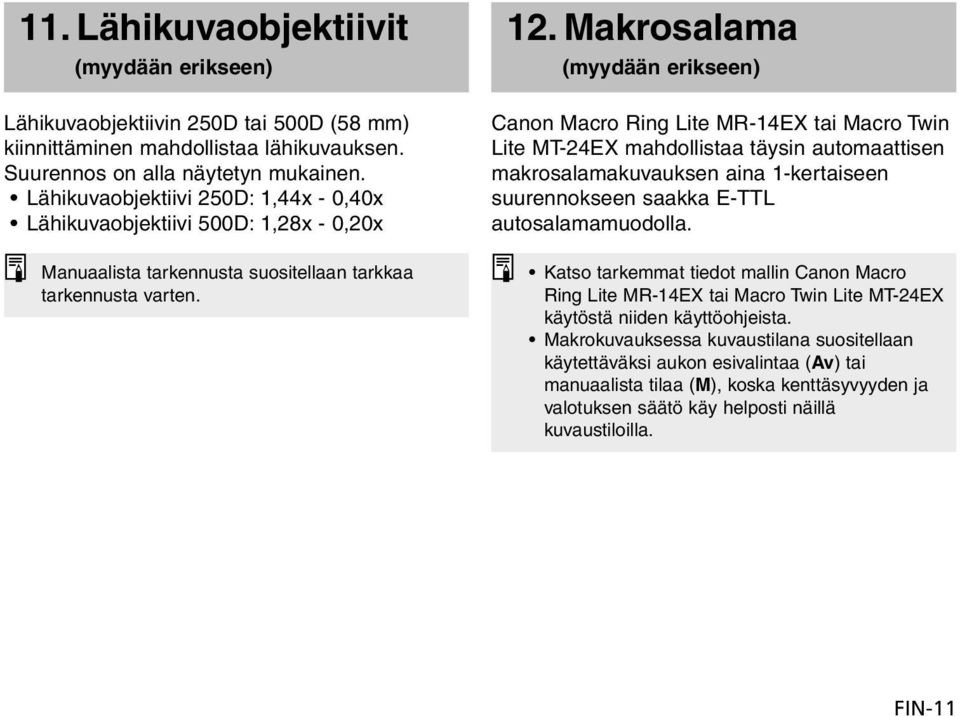

12 11. Lähikuvaobjektiivit (myydään erikseen) Lähikuvaobjektiivin 250D tai 500D (58 mm) kiinnittäminen mahdollistaa lähikuvauksen. Suurennos on alla näytetyn mukainen. Lähikuvaobjektiivi 250D: 1,44x - 0,40x Lähikuvaobjektiivi 500D: 1,28x - 0,20x Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. 12. Makrosalama (myydään erikseen) Canon Macro Ring Lite MR-14EX tai Macro Twin Lite MT-24EX mahdollistaa täysin automaattisen makrosalamakuvauksen aina 1-kertaiseen suurennokseen saakka E-TTL autosalamamuodolla. Katso tarkemmat tiedot mallin Canon Macro Ring Lite MR-14EX tai Macro Twin Lite MT-24EX käytöstä niiden käyttöohjeista. Makrokuvauksessa kuvaustilana suositellaan käytettäväksi aukon esivalintaa (Av) tai manuaalista tilaa (M), koska kenttäsyvyyden ja valotuksen säätö käy helposti näillä kuvaustiloilla. FIN-11

13 Tekniset tiedot Polttoväli/aukko Objektiivin rakenne Pienin aukko f/ mm f/2,8 8 ryhmää, 12 elementtiä Kuvakulma Vino: 24 Pysty: 14 Vaaka: 20 Lähin tarkennusetäisyys Maksimi suurennoskerroin 1 Näkökenttä Suodattimen halkaisija Suurin halkaisija ja pituus Paino Vastavalosuoja (myydään erikseen) Objektiivin suojus Laukku (myydään erikseen) Jalustan rengas (myydään erikseen) 0,31 m mm (0,31 m:llä) 58 mm 78,6 118,6 mm 580 g ET-67 E-58U LP1219 Rengastyppinen jalustan asennusliitin B (B) (toimitetaan EF100mm f/2,8 MACRO USM -sovittimen mukana) Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Lisää 21,5 mm, kun mukaan luetaan objektiivin suojus ja pölysuojus. Ilmoitettu koko ja pituus ovat vain objektiiville, ellei muuta mainita. Polttovälin muuttajia EF1,4X II tai EF2X II ei voi käyttää tämän objektiivin kanssa. Aukkosäädöt on määritetty kamerassa. Kaikki ilmoitetut mittaustiedot on mitattu Canon standardien mukaisesti. Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. FIN-12

14 CT CANON INC. 2002
