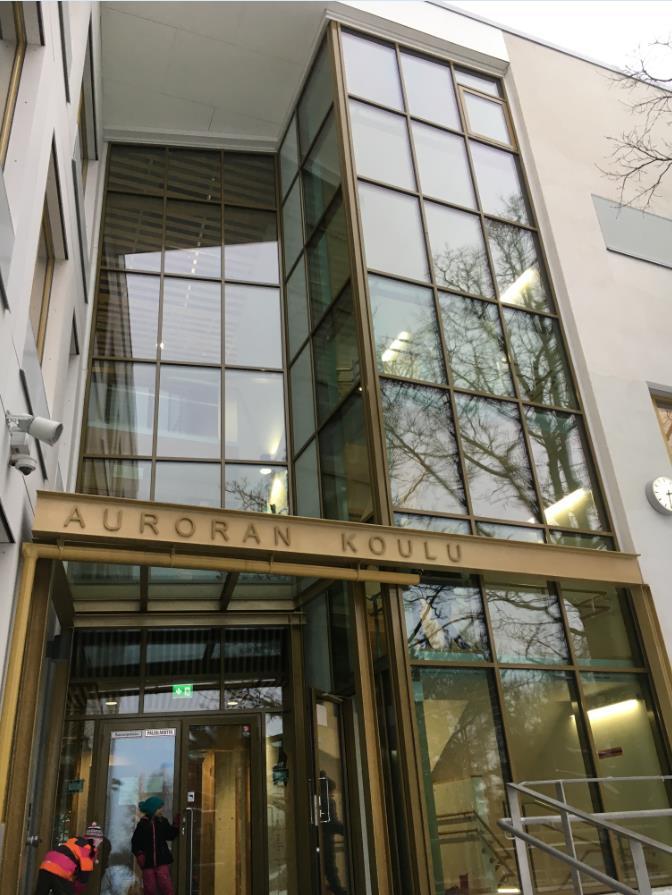

1 TUTKIMUSSELOSTUS SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS 4343 AURORAN KOULU LIPPAJÄRVENTIE 44, ESPOO

2 YHTEENVETO Auroran koulurakennus on otettu käyttöön kesällä Alakoulun lisäksi rakennuksen 1. kerroksen yhdessä siivessä toimii päiväkoti ja yhdessä siivessä neuvola. Rakennus on betonirakenteinen matalaenergiarakennus. Rakennuksessa on koneellinen tulo- ja poistoilmanvaihto, jonka käyntitasoa ohjataan luokkakohtaisin ilmamääräsäätimin. Alapohjarakenteet ovat maanvastaisia. Lattiapinnat olivat pääosin kuivia. Maanvastaisessa alapohjarakenteessa (AP2) havaittiin kellarikerroksen tilassa 019 paikallisesti pienellä alueella kohonneita kosteuslukemia (RH 88 %) lattiapinnoitteen alla. Viiteitä materiaalien vaurioitumisesta kosteuden vaikutuksesta ei kuitenkaan havaittu. Muissa tutkituissa pisteissä alapohjarakenne oli kuiva. Paikoin kellarikerroksessa sekä 1. kerroksen aulatilassa 176 havaittiin maanvastaisen alapohjarakenteessa (AP1/AP2) halkeilua, jonka syy tulee selvittää. Ulkoseinärakenteet eivät olleet tutkituissa opetustiloissa 105 ja 306 ilmatiiviitä, jolloin ulkoseinärakenteessa mahdollisesti olevat epäpuhtaudet pääsevät siirtymään ilmavirtausten mukana sisäilmaan. Kellarikerroksen ja 1. kerroksen välinen välipohjarakenne oli ilmatiivis, joten epäpuhtaudet eivät pääse siirtymään kellarikerroksesta 1. kerroksen tiloihin. Rakennuksen painesuhteet sisä- ja ulkoilman välillä vaihtelivat G309-ilmanvaihtokoneen vaikutusalueella siten, että 1. kerroksen luokkatilat sekä luokka 202 oli keskimäärin lähes tasapainossa/lievästi alipaineisia ulkoilmaan nähden (0-3 Pa). Tilat 204 ja 306 olivat ylipaineisia (keskimäärin 6-7 Pa) ulkoilmaan nähden. Tilassa 303 painesuhteet vaihtelivat merkittävästi päivä/yöajan välillä siten, että tila oli yöaikaan selvästi alipaineinen ( Pa) ja koulupäivän aikana klo 9-15 tila muuttui ylipaineiseksi. Painesuhteiden voimakkaat vaihtelut voivat aiheuttaa epäpuhtauksien siirtymistä muista tiloista tai rakenneosista vuotoilmavirtausten mukana sisäilmaan. Päiväkodin tiloja palvelee G307- kone. Tilat olivat lievästi alipaineisia ulkoilmaan nähden. Ilmanvaihdon säädöt ovat päiväkodin alueella kunnossa. Sisäilman laatu oli haihtuvien orgaanisten yhdisteiden sekä ammoniakin osalta tutkituissa tiloissa normaali. Tutkittujen ilmoitustaulujen päästöt olivat alhaisia. Sisäilman hiilidioksidipitoisuus alitti kaikissa tiloissa koko mittausjakson ajan toimenpiderajan. Ilmanvaihto on tiloissa nykyiseen käyttöön nähden riittävää. Sisäilman lämpötila oli liian alhainen luokkatilassa 303. Lämpötilaa tulee tilassa nostaa siten, että koulupäivän aikana lämpötila pysyttelee tilassa vähintään 20ºC. Muissa tiloissa lämpötila pysytteli koulupäivien aikana vaaditulla tasolla (20-26ºC). Sisäilma oli tiloissa kuivaa, mikä on tyypillistä pakkaskaudella silloin, kun tiloissa on tehokas ilmanvaihto. Suositellut toimenpiteet - Opetustiloissa 105 ja 306 havaitut ilmavuotokohdat tulee tiivistää ilmatiiviiksi. - Maanvastaisessa alapohjassa (AP1/AP2) havaittujen halkeamien syy tulee selvittää. Halkeamat tulee korjata. - Viemäriputkien liitokset tulee tarkastaa ja tarvittaessa tiivistää tilassa Ilmanvaihdon säätö G309-palvelualueella siten, että tilat ovat lähes tasapainossa tai lievästi alipaineisia ulkoilmaan nähden kaikkina vuorokauden aikoina. - Lämpötilan säätö luokkatilassa 303 siten, että koulupäivän aikana lämpötila pysyttelee tilassa vähintään 20ºC. 2 (16) TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

3 Sisältö 1 YLEISTIEDOT 4 2 KÄYTETYT MITTA- JA NÄYTTEENOTTOLAITTEET 5 3 ALAPOHJAT RAKENNE RAKENTEIDEN KOSTEUS MUUT HAVAINNOT JOHTOPÄÄTÖKSET TOIMENPIDE-EHDOTUKSET 8 4 VÄLIPOHJAT RAKENNE RAKENTEIDEN KOSTEUS RAKENTEEN ILMATIIVEYS JOHTOPÄÄTÖKSET 10 5 ULKOSEINÄT RAKENNE RAKENTEEN ILMATIIVEYS JOHTOPÄÄTÖKSET TOIMENPIDE-EHDOTUKSET 11 6 SISÄILMAN LAATU SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET SISÄILMAN AMMONIAKKIPITOISUUS SISÄILMAN OLOSUHTEET PAINESUHTEIDEN SEURANTAMITTAUKSET ILMOITUSTAULUJEN MATERIAALIPÄÄSTÖT JOHTOPÄÄTÖKSET TOIMENPIDE-EHDOTUKSET 15 7 KAIKKI TOIMENPIDE-EHDOTUKSET KIIREELLISYYS-JÄRJESTYKSESSÄ KORJAUSTOIMENPITEET, JOTKA VAATIVAT KORJAUSSUUNNITTELUA ILMANVAIHTOJÄRJESTELMÄLLE SUOSITELLUT TOIMENPITEET HUOLTOTOIMENPITEIDEN YHTEYDESSÄ TEHTÄVÄT TOIMENPITEET 16 8 LIITTEET 16 3 (16) Ilmalanportti Helsinki, Finland Reg.no: TELEPHONE

4 1 YLEISTIEDOT Tutkimuskohde: Auroran koulu Lippajärventie 44, Espoo Lähtötiedot: Auroran koulurakennus on otettu käyttöön kesällä Alakoulun lisäksi rakennuksen 1. kerroksen yhdessä siivessä toimii päiväkoti ja yhdessä siivessä neuvola. Rakennus on betonirakenteinen matalaenergiarakennus, jossa ulkoseinän eristeenä on polyuretaani (SPU-P) ja rakennuksen ilmatiiveydestä on rakennusaikana huolehdittu (mm. kaikki ikkunaliittymät on tiivistetty tiivistenauhoin). Tiloja on rakennuksessa kolmessa tasossa, minkä lisäksi rakennuksessa on osittainen kellarikerros. Alapohjarakenteet ovat maanvastaisia. Rakennuksessa on koneellinen tulo- ja poistoilmanvaihto, jonka käyntitasoa ohjataan luokkakohtaisin ilmamääräsäätimin. Koulussa on oppilaita 360 ja henkilökuntaa n. 25. Osa henkilökunnasta kokee tiloissa sisäilman laatuun viittaavia oireita ja poikkeavia hajuja. Poikkeavia hajuja on aistittu eniten pienryhmätilassa 105 ja opetustilassa 306, mutta myös tiloissa 104 ja 106. Lisäksi koulun tiloissa on koettu tunkkaisuutta. Päiväkodin tiloissa on myös koettu tunkkaisuutta Osa henkilökunnasta kokee tiloissa huonoon sisäilman laatuun viittaavia oireita. Tilaaja: Elisa Vene Espoon kaupunki, Tilakeskus-liikelaitos Tutkimusryhmä: Tutkimuksen tekijöinä olivat Sanni Kietäväinen, Tommi Lautiainen, Petri Varonen, Reeta Aitto-oja ja Sanna Pohjola. Tutkimukset kohteessa tehtiin Tutkimustavoite: Tutkimuksen tarkoituksena on tutkia sisäilman laatua ja laatuun vaikuttavia tekijöitä koulurakennuksen yhdessä siivessä sekä päiväkodin tiloissa, joissa on koettu oireilua. 4 (16) TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

5 Kuva 1. Pohjakuvaan merkittynä koulurakennuksen siipi oikealla ja päiväkodin siipi vasemmalla, joihin tutkimukset kohdistettiin. Päiväkodin tilat ovat 1. kerroksessa ja koulun tiloja tutkittavassa siivessä on kolmessa maanpäällisessä tasossa, minkä lisäksi kellarikerros. Muut käytössä olleet tutkimukset ja lähtötiedot: Ilmamäärämittauspöytäkirja, IV Tek Oy Sisäilmasto-olosuhteet, käyttäjäilmoitus Sisäilmasto-olosuhdeongelman selvityskokous, muistio Piirustukset: Leikkaukset, rakennetyypit ja pohjapiirustukset, Auer &Sandås Arkkitehdit Oy LVI-kuvat, Arkins Suunnittelu Oy KÄYTETYT MITTA- JA NÄYTTEENOTTOLAITTEET VOC pumppu SKC Model Ammoniakki pumppu Lämpötila- ja kosteusmittari Paine-erologgeri CO2-loggeri Aircheck Sampler 2224-PCXR4 Vaisala HM40, anturi HMP110 TSI Airflow PVM610, Tinytag Dwyer-paine-eromittari ja Tinytag-tiedonkeruujärjestelmä Tinytag TGE-0010 Pintakosteusilmaisin Gann hydrotest LG 1 Kosteusmittari Vaisala HMP41 ja HM40, mittapäät HMP42 ja HMP44 5 (16) Ilmalanportti Helsinki, Finland Reg.no: TELEPHONE

6 Merkkiainelaitteisto Alipaineistaja Sensistor XRS-9012 Blowerdoor 3 ALAPOHJAT 3.1 RAKENNE Rakenteet ovat piirustusten mukaan ylhäältä alaspäin: AP1, maanvarainen alapohja 1.krs 20 mm pintamateriaali ja käsittely 120 mm teräsbetonilaatta 200 mm solupolystyreenilevy EPS mm tasaushiekka suodatinkangas 300 mm tiivistetty sora suodatinkangas perusmaa AP2, maanvarainen alapohja kellarikerros 20 mm pintamateriaali ja -käsittely 120 mm kelluva teräsbetonilaatta 200 mm solupolystyreenilevy EPS mm murske, tuuletusputkisto, salaojaputket mm kantava vesitiivis teräsbetonilaatta suodatinkangas 50 mm tasoitus/laakerointikerros suodatinkangas perusmaa tai kallio AP3, maanvarainen alapohja 1.krs VSS 20 mm pintamateriaali ja käsittely mm pintabetonilaatta suodatinkangas 260 mm lämmöneriste EPS mm teräsbetoni 200 mm solupolystyreenilevy EPS mm kapillaarikatko suodatinkangas perusmaa 3.2 RAKENTEIDEN KOSTEUS Alapohjarakenteiden kosteus kartoitettiin pintakosteudenilmaisimella. Lisäksi tarkastettiin lattiapinnoitteen alapuolinen kosteus ns. viiltomittausmenetelmällä kuudesta eri tilasta. Kosteuslukemat on merkittynä liitteessä 1 ja pohjakuvaan liitteessä 2. Mittauspisteistä arvioitiin aistinvaraisesti lattiapinnoitteiden alapuolista 6 (16) TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

7 kuntoa. Kellaritilassa havaittiin kosteutta pienellä alalla tilassa 019 (RH 87,5 %). Muovimattolattiapinnoitteen alla ei havaittu ko. kohdassa poikkeavaa hajua ja pinnoite oli hyvin kiinni alustassa. 1. kerroksen lattiapinnoilla ei kosteutta havaittu. 3.3 MUUT HAVAINNOT Paikoin kellarikerroksen tiloissa (AP2) sekä 1. kerroksen tiloissa (AP1) havaittiin seinän ja lattian liittymäkohdissa tai seinän ja katon liittymäkohdissa halkeamia. Kohdat, joissa halkeamia havaittiin, on merkittynä pohjakuviin liitteessä Lisäksi havaittiin tilassa 010 viemäriputkien liitoskohdassa epätiiveyttä ja tilassa viemärin hajua (kuva 4). Kuvat 2, 3. Lämmönjakohuoneessa 008 (vas) ja varastotilassa 010 (oik) seinän ja lattianliittymässä havaittiin halkeamia.. Kuva 3. Varastotilassa 001 väliseinän ja katon rajassa havaittiin halkeamia. Todennäköisesti väliseinä on laskenut lattian mukana, jolloin halkeama on syntynyt seinän ja katon rajaan. 7 (16) Ilmalanportti Helsinki, Finland Reg.no: TELEPHONE

8 Kuva 4. Tilassa 010 havaittiin viemärin hajua. Viemäriputkien liitoksissa havaittiin epätiiveyttä. 3.4 JOHTOPÄÄTÖKSET - Maanvastaisessa alapohjarakenteessa (AP2) havaittiin kellarikerroksen tilassa 019 paikallisesti pienellä alueella kohonneita kosteuslukemia (RH 88 %) lattiapinnoitteen alla. Viitteitä materiaalien vaurioitumisesta kosteuden vaikutuksesta ei kuitenkaan havaittu. Muissa tutkituissa pisteissä alapohjarakenne oli kuiva - Paikoin kellarikerroksessa sekä 1. kerroksen aulatilassa 176 havaittiin maanvastaisen alapohjarakenteen (AP1/AP2) ja seinän liitoskohdissa halkeamia. 3.5 TOIMENPIDE-EHDOTUKSET - Maanvastaisessa alapohjassa (AP1/AP2) havaittujen halkeamien syy tulee selvittää ja halkeamat tulee korjata. - Viemäriputkien liitokset tulee tarkastaa ja tarvittaessa tiivistää tilassa (16) TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

9 4 VÄLIPOHJAT 4.1 RAKENNE Välipohjarakenteet ovat ylhäältä alaspäin piirustusten mukaan: VP1, ontelolaatta 20 mm pintamateriaali 60 mm pintabetoni ontelolaatta rakennepiirustusten mukaan pintakäsittely huoneselostuksen mukaan VP2, paikallavalu 20 mm pintamateriaali teräsbetonilaatta rakennepiirustusten mukaan pintakäsittely huoneselostuksen mukaan VP4, VSS katto 1. krs, paikallavalu 20 mm pintamateriaali 100 mm teräsbetonilaatta suodatinkangas 300 mm täyttö, EPS lattia tai kevytsora 300 mm teräsbetonilaatta pintakäsittely huoneselostuksen mukaan VP5, VSS katto kellarikrs, paikallavalu 20 mm pintamateriaali 100 mm teräsbetonilaatta suodatinkangas 80 mm täyttö, EPS lattia tai kevytsora 300 mm teräsbetonilaatta pintakäsittely huoneselostuksen mukaan 4.2 RAKENTEIDEN KOSTEUS Välipohjarakenteiden pintakosteus kartoitettiin tutkittavalta alalta. Lisäksi lattiapinnoitteen alapuolinen kosteus tarkastettiin kahdeksassa tilassa. Tulokset on esitetty liitteessä 1 sekä pohjakuvissa liitteessä 3. Kohonneita kosteuslukemia ei havaittu (RH 51,4-72,9 %). Lattiapinnoitteiden alla ei havaittu poikkeavia hajuja. 4.3 RAKENTEEN ILMATIIVEYS Välipohjarakenteen tiiveyttä tutkittiin tilassa 105. Tila alipaineistettiin tutkimuksen ajaksi alipaineistajan avulla. Tutkimushetkellä huoneen sisäilman ja ulkoilman 9 (16) Ilmalanportti Helsinki, Finland Reg.no: TELEPHONE

10 välillä vallitsi Pascalin paine-ero. Merkkikaasu (Formier 5) laskettiin tilan alapuoliseen sähköpääkeskukseen ja kaasun esiintymistä tilassa tarkasteltiin analysaattorin avulla. Merkkiainekokeiden tulokset on esitetty tarkemmin liitteessä 7. Tilassa 105 ei havaittu lainkaan merkkikaasua, joten välipohjarakenne on ilmatiivis alapuoliseen sähköpääkeskukseen nähden. 4.4 JOHTOPÄÄTÖKSET - Välipohjarakenteet olivat kuivia. - Välipohja oli ilmatiivis, joten epäpuhtaudet eivät siirry alapuolisista tiloista tilaan ULKOSEINÄT 5.1 RAKENNE 10 (16) Ulkoseinärakenteet ovat ulkoa sisällepäin piirustusten mukaan: US1, kantava teräsbetoniseinä 130 mm tiilimuuraus 40 mm tuuletusrako 30 mm lämmöneristys, Isover RKL-31 Facade 250 mm lämmöneristys, pontattu SPU-P mm teräsbetoni pintakäsittely huoneselostuksen mukaan US2, kantava teräsbetoniseinä julkisivuverhous mm ilmarako, ristiinkoolaus pelti 30 mm tuulensuojaeriste 100 mm lämmöneriste, pontattu SPU-P 150 mm lämmöneristys, pontattu SPU-P 200 mm teräsbetonikuori pintakäsittely huoneselostuksen mukaan US3, sokkeli 150 mm teräsbetonisokkeli 20 mm asennusvara 30 mm tuulensuojaeriste 250 mm lämmöneristys, pontattu SPU-P vedeneristys, kumibitumikermit >300 mm maanpinnan yläpuolelle mm kantava teräsbetoni pintakäsittely huoneselostuksen mukaan TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

11 US4, sokkeli 100 mm teräsbetonisokkeli 20 mm asennusvara 30 mm tuulensuojaeriste 220 mm lämmöneristys, pontattu SPU-P vedeneristys, kumibitumikermit > 300 mm maanpinnan yläpuolelle mmkantava teräsbetoni pintakäsittely huoneselostuksen mukaan 5.2 RAKENTEEN ILMATIIVEYS Ulkoseinärakenteen ilmatiiveyttä tutkittiin ensimmäisen kerroksen tilassa 105 ja kolmannen kerroksen tilassa 306 merkkiainekokeen avulla. Tilat alipaineistettiin tutkimuksen ajaksi alipaineistajan avulla. Tutkimushetkellä huoneen sisäilman ja ulkoseinän eristetilan välillä vallitsi Pascalin paine-ero. Merkkikaasu (Formier 5) laskettiin ulkoseinän eristetilaan sisäkautta. Merkkiainekokeiden tulokset on esitetty tarkemmin liitteessä 7. Ulkoseinärakenteen merkkiainekokeissa havaittiin ilmavuotoja molemmissa tutkituissa tiloissa ikkunaliittymissä. Lisäksi tilassa 105 havaittiin paikallisia ilmavuotoja välipohjan ja ulkoseinän liitoskohdassa. Ilmavuotoreittien olemassaolo mahdollistaa epäpuhtauksien kulkeutumisen ulkoseinärakenteista sisäilmaan. 5.3 JOHTOPÄÄTÖKSET - Ulkoseinärakenteet eivät olleet ilmatiiviitä. Ilmavuotoja havaittiin ikkunakarmin liittymissä molemmissa tutkituissa tiloissa. Tilassa 105 havaittiin paikallisia ilmavuotoja myös ulkoseinän ja lattian liittymässä. Epäpuhtaudet voivat siirtyä ulkoseinärakenteista ilmavuotojen kautta sisäilmaan. 5.4 TOIMENPIDE-EHDOTUKSET - Opetustiloissa 105 ja 306 havaitut ilmavuotokohdat (ikkunaliittymät, ikkunalaudan ja ulkoseinän liittymät sekä ulkoseinän ja lattian liittymät) suositellaan tiivistämään ilmatiiviiksi. Rakenteiden ilmatiiveys suositellaan varmistamaan tiivistyskorjauksen jälkeen merkkiainekokeella. 11 (16) Ilmalanportti Helsinki, Finland Reg.no: TELEPHONE

12 6 SISÄILMAN LAATU 6.1 SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET Sisäilman haihtuvien orgaanisten yhdisteiden näytteet otettiin opetustiloista 101, 104, 105, 110, 143 ja 306. Tulokset on esitetty liitteessä 1 (Metropolilab Testausseloste ). Sisäilman haihtuvien orgaanisten yhdisteiden kokonaispitoisuudet, ns. TVOC -arvot olivat tavanomaisella tasolla (20 59 µg/m 3 ) luokissa 101, 104, 105, 110 ja 143. Kaikkien yksittäisten yhdisteiden pitoisuudet alittivat Asumisterveysasetuksen toimenpiderajat. Tilassa 306 TVOC-pitoisuus oli 220 µg/m 3. Ko. tilassa havaittiin kohonneena pitoisuutena limoneenia (126 µg/m 3 ), mikä nostaa kokonaispitoisuutta. Limoneenia käytetään hajusteena mm. puhdistusaineissa (ns. sitrustuoksu), joten todennäköisesti se on peräisin tilassa käytetyistä puhdistusaineista. 6.2 SISÄILMAN AMMONIAKKIPITOISUUS Sisäilman ammoniakkipitoisuus määritettiin tiloissa 105 ja 306 keräämällä ilmanäyte pumpun avulla rikkihapolla käsiteltyyn aktiivihiileen. Näytteet analysoitiin Työterveyslaitoksella. Analyysimenetelmän mittausepävarmuus ilman näytteenottoa on 27 %. Tulokset on esitetty liitteessä 1 (Työterveyslaitos Analyysivastaus ). Sisäilman ammoniakkipitoisuus oli molemmissa tutkituissa tiloissa alle määritysrajan (<30 μg/m 3 ). Sisäilman ammoniakkipitoisuuden viitearvo toimistoympäristöissä on Työterveyslaitoksen (2017) mukaan 25 μg/m 3. Asumisterveysoppaan mukaan yli 40 μg/m 3 pitoisuutta voidaan pitää tavanomaista korkeampana. 6.3 SISÄILMAN OLOSUHTEET Sisäilman lämpötilaa, suhteellista kosteutta ja hiilidioksidipitoisuutta seurattiin opetustiloissa 102, 103, 104, 109, 110, 202, 303, 306 ja päiväkodin ryhmätilassa 143 jatkuvatoimisten mittalaitteiden avulla 10 vuorokauden ajan. Näistä tiloissa oli valitettu sisäilman tunkkaisuudesta lukuun ottamatta tilaa 202, joka toimi vertailuluokkana. Tulokset on esitetty graafisesti liitteessä 5 ja 6. Hiilidioksidipitoisuusseurannan avulla selvitetään tilojen ilmanvaihdon riittävyyttä tiloissa tapahtuvaan toimintaan nähden. Asumisterveysasetuksen mukaan opetustilan sisäilman hiilidioksidipitoisuuden toimenpideraja ylittyy, jos pitoisuus on 2100 mg/m 3 (1150 ppm) suurempi kuin ulkoilman hiilidioksidipitoisuus. Ulkoilman hiilidioksidipitoisuus vaihtelee normaalisti ppm välillä. Sisäilman hiilidioksidipitoisuus vaihteli 1. kerroksen luokissa välillä ppm, 3. kerroksen luokissa , päiväkodin ryhmätilassa ppm ja vertailuluokassa ppm välillä. Hiilidioksidipitoisuudet alittavat Asumisterveysasetuksen toimenpiderajan. Sisäilma voi tuntua tunkkaiselta pitoisuuden ylittäessä 1200 ppm. Hiilidioksidipitoisuus ylitti 1200 ppm vertailuluokassa 202 yhtenä päivänä hetkellisesti. 12 (16) TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

13 Sisäilman lämpötila vaihteli tutkituissa tiloissa välillä 19,5 24,0 ºC lukuun ottamatta luokkatilaa 303, missä sisäilman lämpötila vaihteli välillä 16,3-20,6 ºC. Asumisterveysasetuksen mukaan oppilaitoksissa huoneilman lämpötila tulee lämmityskaudella olla +20 ja +26 ºC välillä. Luokassa 303 lämpötila pysytteli lähes koko mittausjakson ajan alle 20 asteen ja oli koulupäivien aikana ºC välillä. Sisäilman suhteellinen kosteus vaihteli välillä 7 33 %. Mittausjakson aikana ulkolämpötila pysytteli pakkasella. Suhteellinen kosteus oli vuodenaikaan ja sääolosuhteisiin nähden normaalilla tasolla. 6.4 PAINESUHTEIDEN SEURANTAMITTAUKSET Ulko- ja sisäilman välistä paine-eroa seurattiin rakennuksen eri puolilla 8 tilassa kahden viikon ajan. Paine-eroihin vaikuttavat ilmanvaihdon lisäksi sääolosuhteet (mm. tuuli) ja tilojen käyttö. Tavoitteellinen paine-ero sisä- ja ulkoilman välillä koneellisessa ilmanvaihdossa on 0-2 Pa (Asumisterveysopas 2009). Painesuhteiden seurantamittauskäyrät on esitetty graafisesti liitteessä 4. Sisä- ja ulkoilman väliset painesuhteet tiloissa vaihtelivat. Koulun tutkittavat luokat sijaitsevat G309-koneen vaikutusalueella ja päiväkodin tilat G307-koneen vaikutusalueella. Päiväkodin tilat olivat lievästi alipaineisia (-3-4 Pa) ulkoilmaan nähden eikä painesuhteissa nähdä merkittävää vaihtelua päivä/yöajan välillä. Koulun tiloissa luokka 104 oli lähes tasapainossa ja luokat 110 ja 202 lievästi alipaineisia ulkoilmaan nähden. 2. kerroksen luokka 204 oli yöaikaan selvästi ylipaineinen. Koulupäivän aikana klo 9-15 välillä ylipaineisuus väheni, mutta pysytteli kuitenkin vielä ylipaineisena. 3. kerroksen luokassa 303 painesuhteet menivät toisin päin siten, että tila oli yöaikaan selvästi alipaineinen ( Pa) ja koulupäivän aikana klo 9-15 tila muuttui ylipaineiseksi. Tila 306 pysytteli pääosin ylipaineisena ( Pa) seurantajakson aikana. 6.5 ILMOITUSTAULUJEN MATERIAALIPÄÄSTÖT Luokissa ja aulatilassa on isoja ilmoitustauluja, joiden erittämät haihtuvat orgaaniset yhdisteet määritettiin. Erityyppisistä ilmoitustauluista opetustilasta 105 (kangaspintainen) ja aulatilasta 101 (linoleum) otettiin materiaalinäytteet ja niiden erittämät haihtuvat orgaaniset yhdisteet määritettiin Työterveyslaitoksella bulkemissio mikrokammiolla. Tulokset on esitetty liitteessä 1. Työterveyslaitoksen analyysivastaus Molempien ilmoitustaulujen erittämien haihtuvien orgaanisten yhdisteiden kokonaispitoisuudet (TVOC) olivat alhaisia (alle µg/m 3 g). Aulatilan kellertävä ilmoitustaulun materiaalipäästöt olivat isommat, mutta alittivat silti selkeästi linoleumille asetetun viitearvon (650 µg/m 3 g). Tutkittujen materiaalien päästöt olivat alhaisia. 13 (16) Ilmalanportti Helsinki, Finland Reg.no: TELEPHONE

14 Kuva 5, 6. Luokissa ja aulatiloissa on isoja ilmoitustauluja, joiden erittämät VOCyhdisteteet määritettiin. Luokissa on vaalea ilmoitustaulu (vas) ja aulatilassa 101 saatujen lähtötietojen mukaan linoleumia sisältävä kellertävä ilmoitustaulu (oik). 6.6 JOHTOPÄÄTÖKSET - Rakennuksen painesuhteet sisä- ja ulkoilman välillä vaihtelivat G309- ilmanvaihtokoneen vaikutusalueella siten, että 1. kerroksen luokkatilat sekä luokka 202 oli keskimäärin lähes tasapainossa/lievästi alipaineisia ulkoilmaan nähden (0-3 Pa). Tilat 204 ja 306 olivat ylipaineisia (keskimäärin 6-7 Pa) ulkoilmaan nähden. Tilassa 303 painesuhteet vaihtelivat merkittävästi päivä/yöajan välillä siten, että tila oli yöaikaan selvästi alipaineinen ( Pa) ja koulupäivän aikana klo 9-15 tila muuttui ylipaineiseksi. Painesuhteiden voimakkaat vaihtelut voivat aiheuttaa epäpuhtauksien siirtymistä muista tiloista tai rakenneosista vuotoilmavirtausten mukana sisäilmaan. - Päiväkodin tiloja palvelee G307-kone. Tilat olivat lievästi alipaineisia ulkoilmaan nähden. Ilmanvaihdon säädöt ovat kunnossa. 14 (16) TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

15 - Sisäilmassa havaittiin poikkeavaa, kemiallista hajua tiloissa 105 ja 306. Sisäilman haihtuvien orgaanisten yhdisteiden sekä ammoniakin pitoisuudet olivat kuitenkin kaikissa tutkituissa tiloissa normaalit. Aistittu kemiallinen haju voi olla niin haihtuva, ettei yhdiste jää tenax-putkeen. Tiloissa on ilmoitustauluja, joiden päästöt olivat alhaisia, joten ilmoitustaulu ei toimi hajulähteenä. Pintamateriaalit eivät poikkea tiloissa 105 ja 306 viereisistä opetustiloista. Lattiapinnoilla ei myöskään todettu kosteutta eikä lattiapinnoitteen alapuolella poikkeavaa hajua. - Sisäilman hiilidioksidipitoisuus alitti kaikissa tiloissa koko mittausjakson ajan toimenpiderajan. Ilmanvaihto on tiloissa nykyiseen käyttöön nähden riittävää. - Sisäilman lämpötila oli liian alhainen luokkatilassa 303. Lämpötilaa tulee tilassa nostaa siten, että koulupäivän aikana lämpötila pysyttelee tilassa vähintään 20ºC. Muissa tiloissa lämpötila pysytteli koulupäivien aikana vaaditulla tasolla (20-26ºC). Sisäilma oli tiloissa kuivaa, mikä on tyypillistä pakkaskaudella silloin, kun tiloissa on tehokas ilmanvaihto. 6.7 TOIMENPIDE-EHDOTUKSET - Ilmanvaihdon säätö G309-palvelualueella siten, että luokkatilat ovat lähes tasapainossa tai lievästi alipaineisia ulkoilmaan nähden kaikkina vuorokauden aikoina. - Lämpötilan säätö luokkatilassa 303 siten, että koulupäivän aikana lämpötila pysyttelee tilassa vähintään 20ºC. 15 (16) Ilmalanportti Helsinki, Finland Reg.no: TELEPHONE

16 7 KAIKKI TOIMENPIDE-EHDOTUKSET KIIREELLISYYS- JÄRJESTYKSESSÄ 7.1 KORJAUSTOIMENPITEET, JOTKA VAATIVAT KORJAUSSUUNNITTELUA - Opetustiloissa 105 ja 306 havaittujen ilmavuotokohtien (ikkunaliittymät, ikkunalaudan ja ulkoseinän liittymät sekä ulkoseinän ja lattian liittymät) tiivistäminen ilmatiiviiksi. Rakenteiden ilmatiiveys suositellaan varmistamaan tiivistyskorjauksen jälkeen merkkiainekokeella. - Maanvastaisessa alapohjassa (AP1/AP2) ja seinän liitoskohdissa havaittujen halkeamien syy tulee selvittää. Halkeamat tulee korjata. 7.2 ILMANVAIHTOJÄRJESTELMÄLLE SUOSITELLUT TOIMENPITEET - Ilmanvaihdon säätö G309-palvelualueella siten, että luokkatilat ovat lähes tasapainossa tai lievästi alipaineisia ulkoilmaan nähden kaikkina vuorokauden aikoina. 7.3 HUOLTOTOIMENPITEIDEN YHTEYDESSÄ TEHTÄVÄT TOIMENPITEET - Lämpötilan säätö luokkatilassa 303 siten, että koulupäivän aikana lämpötila pysyttelee tilassa vähintään 20ºC. - Viemäriputkien liitokset tulee tarkastaa ja tarvittaessa tiivistää tilassa 010. Helsingissä, Sanna Pohjola MML, rakennusterveysasiantuntija Ilkka Jerkku, raportin tarkastaja DI, Yksikön päällikkö 8 LIITTEET Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Liite 7 Mittaustulokset Mittauspisteet pohjakuvissa Kosteusmittaukset pohjakuvissa Painesuhteiden seurantakuvaajat Sisäilman olosuhteiden seurantakuvaajat Hiilidioksidipitoisuuden seurantakuvaajat Merkkiainekoetulokset 16 (16) TUTKIMUSSELOSTUS LIPPAJÄRVENTIE 44, ESPOO SISÄILMASTO JA KOSTEUSTEKNINEN KUNTOTUTKIMUS

17 MITTAUSTULOKSET Auroran koulu, Espoo Liite Rakenteiden kosteudet, viiltomittausmenetelmä Rakenteisiin, joissa todettiin vertailuarvoon nähden kohonnutta kosteutta kosteudenilmaisimella tai joissa oli muuten epäiltävissä poikkeavaa kosteutta, viillettiin lattiapäällysteeseen reiät suhteellisen kosteuden määrittämiseksi lattiapäällysteen alta. Suhteellinen kosteus mitattiin tasaantuneissa olosuhteissa. Mittalaitteina olivat Vaisalan HMI41- näyttölaitteet ja HMP42-mittapäät. Tulokset, rakenteen ilmatilan suhteellinen kosteus (%) ja lämpötila ( C) on esitetty oheisessa taulukossa. Mittauspiste Tila Pvm Absoluuttinen kosteus, g/m 3 Suhteellinen kosteus, % Lämpötila, C VK1 015 naisten sosiaalitila ,2 14,9 23,5 VK2 019 varasto ,7 87,5 23,6 VK3 porraskäytävä ,1 79,8 19,1 VK4 011 käytävä ,5 26,3 19,9 VK5 105 opetustila ,6 61,4 21,4 VK6 104 opetustila ,0 69,2 25,0 VK7 101 opetustila ,2 68,8 21,8 VK8 109 opetustila ,3 51,4 20,7 VK9 140 leikkihuone ,4 68,7 22,0 VK10 143a pienryhmähuone ,5 59,1 21,9 VK taukotila ,4 71,0 21,4 VK opetustila ,1 66,0 21,0 VK opetustila ,5 70,4 22,3 VK opetustila ,4 72,9 20,5 Sisä- ja ulkoilman olosuhteet mittausten aikana olivat seuraavat: Pvm Sisäilma Ulkoilma Suhteellinen kosteus, % Absoluuttinen kosteus, g/m 3 Lämpötila, C Suhteellinen kosteus, % Lämpötila, C ,3-9,8 1,3-2,1 21,7-23, Sisäilman haihtuvat orgaaniset yhdisteet Haihtuvien orgaanisten yhdisteiden (VOC -yhdisteiden) ilmanäytteet kerättiin pumpuilla Tenax -putkiin, jotka analysoitiin kaasukromatografisesti MetropoliLab Oy:n laboratoriossa Helsingissä. Tulokset on esitetty yksikössä µg/m 3. Laboratorioanalyysin mittausepävarmuus on 30 %. Haihtuvien orgaanisten yhdisteiden kokonaispitoisuudet (TVOC) olivat seuraavat:

18 MITTAUSTULOKSET Auroran koulu, Espoo Liite Näytteenottopiste Tila Näytteenottopisteen kuvaus IV-kone Pvm Haihtuvien orgaanisten yhdisteiden kokonaispitoisuus (TVOC), µg/m 3 V1 104 opetustila G V2 101 opetustila G V3 105 opetustila G V4 110 opetustila G V5 143 leikkihuone G V6 306 opetustila G Tunnistettujen yhdisteiden pitoisuudet määritetään puhtaiden vertailuaineiden avulla (aineen omalla vasteella) ja / tai tolueeniekvivalenttina. TVOC -arvo määritetään tolueeniekvivalenttina. Tunnistettujen yhdisteiden joukossa voi olla myös TVOC -alueen ulkopuolisia yhdisteitä. Em. syistä tunnistettujen yhdisteiden yhteenlaskettu kokonaispitoisuus ja TVOC -arvo eivät usein ole yhtä suuret. Työterveyslaitoksen ehdotuksen mukaan (2016) toimistoympäristöjen sisäilman TVOC pitoisuuden viitearvona, jonka alapuolella 90 %:ssa mittauskohteita pitoisuus on ollut, on 100 µg/m 3. Yksittäisille yhdisteille on annettu viitearvoja, jotka vaihtelevat ainekohtaisesti välillä 1 12 µg/m 3. Yksittäisten yhdisteiden viitearvot on annettu käyttäen aineiden omaa vastetta voimaan astuneen Asumisterveysasetuksen (545/2015) mukaan asunnon ja muun oleskelutilan haihtuvien orgaanisten yhdisteiden tolueenivasteella lasketun kokonaispitoisuuden toimenpideraja huoneilmassa on 400 µg/m 3. Tällä ei kuitenkaan tarkoiteta sitä, että jos kokonaispitoisuus jää alle 400 µg/m 3, haihtuvista orgaanisista yhdisteistä ei voisi aiheutua terveyshaittaa. Kokonaispitoisuuden toimenpiderajan ylittyminen edellyttää yksittäisten yhdisteiden merkityksen selvittämistä. Yksittäisen haihtuvan orgaanisen yhdisteen tolueenivasteella lasketun pitoisuuden toimenpideraja huoneilmassa on 50 µg/m 3 lukuun ottamatta seuraavia yksittäisiä yhdisteitä, joiden toimenpiderajat ovat: TXIB 10 µg/m 3, 2-etyyli-1-heksanoli 10 µg/m 3, naftaleeni 10 µg/m 3 (hajua ei saa esiintyä) ja styreeni 40 µg/m 3.

19 TESTAUSSELOSTE (13) Tilaaja Varonen Petri Maksaja Sweco Asiantuntijapalvelut Oy Ilmalanportti 2 Ilmalanportti HELSINKI HELSINKI Näytetiedot Näyte Sisäilma VOC Näyte otettu Kellonaika Vastaanotettu Kellonaika Tutkimus alkoi Näytteenoton Tilaustutkimus syy Näytteen ottaja Varonen Petri Viite /Varonen/VOC Liitteenä tilakohtainen dokumentti yhdisteiden pitoisuuksista. Analyysi TVOC tolueenina (TD-GC-MSD/FID) Yksikkö µg/m³ Menetelmä ISO :2011 Epävarmuus-% 30 Näyte * , Sisäilma VOC, 104, , Sisäilma VOC, 101, , Sisäilma VOC, 105, , Sisäilma VOC, 110, , Sisäilma VOC, 143, , Sisäilma VOC, 306, * = Akkreditoitu menetelmä Yhteyshenkilö Lukkarinen Timo, , Kemisti Ahlfors Reetta toimitusjohtaja Tiedoksi Fi_200_Laboratorio, fi_200_laboratorio@sweco.fi; Varonen Petri, petri.varonen@sweco.fi Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

20 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte 104 TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht Suoraketjuisia ja haar hiilivetyjä Rengasrak hiilivetyjä <2,0 0 Alkoholit yht Etyyli-1-heksanoli Butanoli 0.5 <1,0 0 Fenoli <1,0 <1,0 0 Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.2 <1,0 0 1,4-Ksyleeni 0.7 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.3 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. 1.4 <1 2 Etyyliasetaatti 0.4 <1,0 0 Butyyliasetaatti Estereitä muita <1,0 0 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

21 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht. <3,1 <1 4 Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali <1,0 <1,0 0 Nonanaali <3,1 <1,0 0 Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 Orgaaniset hapot yht. <2 0 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita <1,0 0 Terpeenit yht Pineeni Delta-3-kareeni Limoneeni beta-pineeni <1,0 0 Muut yhdisteet yht Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

22 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte 101 TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht Suoraketjuisia ja haar hiilivetyjä Rengasrak hiilivetyjä <2,0 0 Alkoholit yht Etyyli-1-heksanoli Butanoli 0.6 <1,0 0 Fenoli Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.3 <1,0 0 1,4-Ksyleeni 0.9 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.4 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht Etyyliasetaatti 0.4 <1,0 0 Butyyliasetaatti 0.9 <1,0 0 Estereitä muita Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

23 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali <1,0 <1,0 0 Nonanaali Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 Orgaaniset hapot yht Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita Terpeenit yht Pineeni Delta-3-kareeni Limoneeni beta-pineeni <1,0 0 Muut yhdisteet yht Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

24 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte 105 TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht Etyyli-1-heksanoli 0.7 <1,0 0 Butanoli <0,50 <1,0 0 Fenoli Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.3 <1,0 0 1,4-Ksyleeni 0.9 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.4 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. 1.3 <1 0 Etyyliasetaatti 0.3 <1,0 0 Butyyliasetaatti 0.9 <1,0 0 Estereitä muita <1,0 0 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

25 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht Heksanaali <1,0 <1,0 0 2-Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali <1,0 <1,0 0 Nonanaali Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 Orgaaniset hapot yht. <2 0 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita <1,0 0 Terpeenit yht Pineeni Delta-3-kareeni Limoneeni beta-pineeni <1,0 0 Muut yhdisteet yht Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

26 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte 110 TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht Suoraketjuisia ja haar hiilivetyjä Rengasrak hiilivetyjä <2,0 0 Alkoholit yht Etyyli-1-heksanoli Butanoli 0.7 <1,0 0 Fenoli Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.3 <1,0 0 1,4-Ksyleeni 1.0 <1,0 0 Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.4 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht Etyyliasetaatti 0.3 <1,0 0 Butyyliasetaatti Estereitä muita Glykolieetterit yht. 1.1 <1 2 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

27 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht Heksanaali Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali Nonanaali Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 Orgaaniset hapot yht Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita Terpeenit yht Pineeni Delta-3-kareeni Limoneeni beta-pineeni <1,0 0 Muut yhdisteet yht Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

28 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte 143 TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht Etyyli-1-heksanoli Butanoli <0,50 <1,0 0 Fenoli Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.4 <1,0 0 1,4-Ksyleeni Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.5 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. 1.8 <1 1 Etyyliasetaatti 0.4 <1,0 0 Butyyliasetaatti Estereitä muita <1,0 0 Glykolieetterit yht. 1.3 <1 2 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

29 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht Heksanaali Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali Nonanaali Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 Orgaaniset hapot yht Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita Terpeenit yht Pineeni Delta-3-kareeni Limoneeni beta-pineeni <1,0 0 Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

30 TESTAUSSELOSTE (13) Liite testausselosteeseen Näyte 306 TVOC tolueenina (Tenax TA, C6-C16) TVOC ug/m3 tunnistettu % MSD FID Alkaanit yht. <2 0 Suoraketjuisia ja haar hiilivetyjä <2,0 0 Rengasrak hiilivetyjä <2,0 0 Alkoholit yht Etyyli-1-heksanoli Butanoli 0.7 <1,0 0 Fenoli Propyleeniglykoli <1,0 0 Bentsyylialkoholi <1,0 0 Alkoholeja muita <1,0 0 Aromaattiset yht Bentseeni Tolueeni Etyylibentseeni 0.4 <1,0 0 1,4-Ksyleeni Styreeni <0,30 <1,0 0 1,2-Ksyleeni 0.6 <1,0 0 Propyylibentseeni <0,10 <1,0 0 1,3,5-Trimetyylibentseeni <0,10 <1,0 0 Naftaleeni <0,50 <1,0 0 1-Metyylinaftaleeni <0,20 <1,0 0 Bifenyyli <0,20 <1,0 0 Alkyylibentseenejä muita <1,0 0 Esterit yht. 1.6 <1 0 Etyyliasetaatti 0.5 <1,0 0 Butyyliasetaatti Estereitä muita <1,0 0 Glykolieetterit yht. <1,0 <1 0 Dietyleeniglykoli-monoetyylieetteri <1,0 <1,0 0 Dietyleeniglykoli-monobutyylieetteri <0,40 <1,0 0 TXIB <1,0 <1,0 0 Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

31 TESTAUSSELOSTE (13) Butoksietanoli <1,0 0 2-Fenoksietanoli <1,0 0 Dietyleeniglykoli-monobutyylieetteri asetaatti <1,0 0 Glykolieettereitä muita <1,0 0 Halogenoidut yhdisteet yht. <0,2 <1 0 Tetrakloorieteeni <0,20 <1,0 0 1,1,2,2-Tetrakloorietaani <0,10 <1,0 0 1,4-Diklooribentseeni <0,10 <1,0 0 Karbonyylit yht Heksanaali Furankarboksaldehydi <1,0 <1,0 0 Bentsaldehydi Oktanaali Nonanaali Pentanaali <1,0 0 Heptanaali <1,0 0 Dekanaali <1,0 0 Asetofenoni <1,0 0 Karbonyyleja muita <1,0 0 Orgaaniset hapot yht. <2 0 Etikkahappo <1,0 0 Heksaanihappo <1,0 0 Orgaanisia happoja muita <1,0 0 Terpeenit yht Pineeni Delta-3-kareeni Limoneeni beta-pineeni <1,0 0 Muut yhdisteet yht. <1 0 Syklotrisiloksaani, heksametyyli <1,0 0 Syklotetrasiloksaani, oktametyyli <1,0 0 Syklopentasiloksaani, dekametyyli <1,0 0 TVOC (C6-C16) ulkopuoliset yhdisteet ug/m3 malliaineena ug/m3 tolueenina Akkreditointi ei koske lausuntoa. Analyysitulokset pätevät ainoastaan analysoiduille näytteille. Analyysitodistuksen saa kopioida vain kokonaan. Muussa tapauksessa kopioinnista on saatava lupa. Postiosoite Puhelin Faksi Y-tunnus Viikinkaari Helsinki Alv. Nro metropolilab@metropolilab.fi FI

32 ANALYYSIVASTAUS Tilaus: (5) Sanni Kietäväinen Ilmalanportti HELSINKI VOC-analyysi materiaalinäytteestä Asiakasviite: Näytteen kerääjät: Sanni Kietäväinen Analyysin kuvaus: VOC-yhdisteiden bulk-emissio mikrokammiolla, Tulopvm.: Käsittelijä(t): Susanna Viitasaari Analysointimenetelmä Näytteiden emissiot tutkittiin mikrokammiolaitteella Micro-Chamber/Thermal Extractor, µcte. Materiaalinäytettä punnittiin kammioon, jonka kautta johdettiin puhdasta ilmaa Tenax TA- tai Tenax TA-Carbograph 5TD-putkeen. Adsorptioputkeen adsorboituneet emissiotuotteet analysoitiin kaasukromatografisesti käyttäen termodesorptiota ja massaselektiivistä ilmaisinta (TD-GC-MS). Yhdisteet on tunnistettu puhtaiden vertailuaineiden ja/tai Wiley- tai NISTmassaspektritietokannan avulla. Näytteistä on määritetty haihtuvien orgaanisten yhdisteiden kokonaispitoisuus (TVOC) tolueeniekvivalenttina. TVOC on määritetty kromatogrammista n-heksaanin ja n-heksadekaanin väliseltä alueelta, kyseiset aineet mukaanlukien. Yksittäisten yhdisteiden pitoisuudet on määritetty joko puhtaiden vertailuaineiden avulla tai tolueeniekvivalenttina. Näytteistä on määritetty myös TVOC-alueen ulkopuolisten yhdisteiden yksittäisiä pitoisuuksia, mikäli pitoisuudet ovat tulosten tulkinnan kannalta merkittäviä. Pitoisuudet on määritetty joko puhtaiden vertailuaineiden avulla tai tolueeniekvivalenttina. Tulokset on ilmoitettu pitoisuutena näytegrammaa kohti (µg/m³g). Tällä menetelmällä tehty materiaalianalyysi ei ole kvantitatiivinen, vaan kertoo ainoastaan mitä aineita ja missä suhteessa niitä emittoituu käytetyissä koeolosuhteissa. Työterveyslaitos PL 40, TYÖTERVEYSLAITOS, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

33 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (5) CK Näyte/keräin: Mittauspaikka: Mittauskohde: tila 105, P:0,57g Analysointipvm.: /SMA Näytteenottoaika: Ilmamäärä: 4,32 dm³ Yhdiste Tulos Yksikkö YKSIARVOISET ALKOHOLIT 2-Etyyli-1-heksanoli 1 µg/m³g Etanoli 1) 2 µg/m³g ALDEHYDIT Dekanaali 3 µg/m³g Nonanaali 4 µg/m³g Oktanaali 1 µg/m³g HAIHTUVAT ORGAANISET YHDISTEET (TVOC) <5 µg/m³g 1) TVOC-alueen ulkopuolella. Pitoisuus suuntaa-antava,yhdiste läpäisee keräimen helposti. Työterveyslaitos PL 40, TYÖTERVEYSLAITOS, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

34 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (5) CK Näyte/keräin: Mittauspaikka: Mittauskohde: tila 101, P:2,45g Analysointipvm.: /SMA Näytteenottoaika: Ilmamäärä: 4,83 dm³ Yhdiste Tulos Yksikkö TERPEENIT JA NIIDEN JOHDANNAISET 3-Kareeni 22 µg/m³g Limoneeni 3 µg/m³g a-pineeni 15 µg/m³g b-pineeni 2 µg/m³g ALDEHYDIT Bentsaldehydi 1 µg/m³g Dekanaali 2 µg/m³g Heksanaali 13 µg/m³g Heptanaali 1 µg/m³g Nonanaali 10 µg/m³g Oktanaali 3 µg/m³g Pentanaali 2 µg/m³g KETONIT Asetoni 1) 2 µg/m³g HAPOT Etikkahappo 2) 24 µg/m³g Heksaanihappo, kapronihappo 13 µg/m³g Pentaanihappo, valeriaanahappo 2 µg/m³g Propaanihappo 4 µg/m³g ESTERIT JA LAKTONIT 1-Metoksi-2-propyyliasetaatti 1 µg/m³g MUUT Tunnistamattomien yhdisteiden seos** 3) 61 µg/m³g HAIHTUVAT ORGAANISET YHDISTEET (TVOC) 160 µg/m³g 1) TVOC-alueen ulkopuolella. Pitoisuus suuntaa-antava,yhdiste läpäisee keräimen helposti. 2) TVOC-alueen ulkopuolella. Pitoisuus suuntaa-antava,yhdiste läpäisee keräimen helposti. Yhdisteen pitoisuus on huomattavasti kalibrointialueen ulkopuolella, joten tulokseen saattaa sisältyä tavallista suurempi epävarmuus. 3) Seos sisältää pääasiassa alifaattisia, alisyklisiä sekä aromaattisia hiilivetyjä, alkoholeja, terpeenejä sekä terpineoleja. Kiehumispisteväli on noin 185 C-215 C. Työterveyslaitos PL 40, TYÖTERVEYSLAITOS, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

35 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (5) Tulosten tarkastelu Näytteet on kerätty Tenax TA-Carbograph 5TD-adsorptioputkeen. Kahdella tähdellä (**) merkityt aineet on määritetty tolueeniekvivalenttina ja tunnistettu käyttäen Wileyn tai NISTin massaspektritietokantaa. Näiden aineiden pitoisuudet ovat semikvantitatiivisia. ISO standardin mukaan TVOC-pitoisuus määritetään tolueeniekvivalentteina (tolueenivasteina). Osa yksittäisistä yhdisteistä määritetään niiden omilla vasteilla, jotka voivat poiketa huomattavastikin tolueenin vasteesta. Tästä johtuen yksittäisten yhdisteiden summa saattaa olla suurempi kuin TVOC. Tulokset on annettu yksikössä µg/m³ haihtuneena grammaa kohti materiaalia (µg/m³g). Tällä menetelmällä tehdyt näytteet eivät vastaa huoneilmasta kerättyjä näytteitä eikä materiaalien päästöluokitusta (M-luokat). Bulk-emissioiden viitearvot eri materiaalityypeille: 1) PVC, jossa pehmittimenä DEHP (di-etyyliheksyyliftalaatti) - TVOC 200 µg/m³g - 2-Etyyli-1-heksanoli 70 µg/m³g 2) PVC, jossa pehmittimenä DINCH (di-isononyyliheksahydroftalaatti), DINP (diisononyyliftalaatti) tai DIDP (di-isodekyyliftalaatti) - TVOC 500¹ µg/m³g - 2-Etyyli-1-heksanoli 50 µg/m³g - C9-alkoholit 320¹ µg/m³g 3) Tasoitteet ja betoni - TVOC 50 µg/m³g - 2-Etyyli-1-heksanoli 40 µg/m³g 4) Linoleum - TVOC 650 µg/m³g - Propaanihappo 100 µg/m³g ¹ viitearvo on suuntaa antava, koska TTL:n seurantanäytteiden perusteella emissiotasot kasvavat ajan funktiona Työterveyslaitos PL 40, TYÖTERVEYSLAITOS, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

36 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (5) Työterveyslaitos Laboratoriotoiminta on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T013, SFS-EN ISO/IEC Näytteenottoa ei ole akkreditoitu. Työympäristölaboratoriot Hanna Hovi asiantuntija Helsinki Susanna Viitasaari laboratorioanalyytikko Helsinki Tämän lausunnon osittainen julkaiseminen on sallittu vain Työterveyslaitoksen antaman kirjallisen luvan perusteella. Työterveyslaitos PL 40, TYÖTERVEYSLAITOS, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

37 ANALYYSIVASTAUS Tilaus: (2) Reeta Aitto-Oja Ilmalanportti HELSINKI Ammoniakkianalyysi ilmanäytteestä Asiakasviite: KP Näytteen kerääjät: Reeta Aitto-oja Analyysin kuvaus: Ammoniakin määritys sisäympäristönäytteistä, Tulopvm.: Käsittelijä(t): Sari Snell, Katri Leino Analysointimenetelmä Näytteet kerättiin pumpun avulla rikkihapolla käsiteltyyn aktiivihiileen. Ammoniakki uutettiin aktiivihiilestä ionivaihdetulla vedellä ja analysoitiin ionikromatografisesti johtokykydetektoria käyttäen työohjeen AR1204-TY-015 mukaan. Menetelmässä sovelletaan OSHA:n standardimenetelmää ID-188 (Ammonia in workplace atmospheres - solid sorbent). Tämä menetelmä kuuluu akkreditoinnin piiriin. Tulokset on ilmoitettu yksikössä mikrogrammaa kuutiometriä kohden (µg/m³) ja ne on laskettu laboratoriolle ilmoitetun ilmamäärän avulla. Menetelmän määritysraja 100 dm³:n näytteelle on 20 µg/m³. Analyysivaiheen kokonaismittausepävarmuus on määritysrajapitoisuuden tasolla ilman näytteenottoa 27%. Työterveyslaitos PL 40, TYÖTERVEYSLAITOS, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

38 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (2) CK Näyte/keräin: NH3-549 Mittauspaikka: Auroran koulu, Lippajärventie 44, Espoo Mittauskohde: Luokka 105 Analysointipvm.: /KHAR Näytteenottoaika: : :30 Ilmamäärä: 64,80 dm³ Yhdiste Tulos Yksikkö Ammoniakki <30 µg/m³ CK Näyte/keräin: NH3-550 Mittauspaikka: Auroran koulu, Lippajärventie 44, Espoo Mittauskohde: Luokka 306 Analysointipvm.: /KHAR Näytteenottoaika: : :50 Ilmamäärä: 64,80 dm³ Yhdiste Tulos Yksikkö Ammoniakki <30 µg/m³ Tulosten tarkastelu Jos pitoisuus on jäänyt alle määritysrajan, tulostaulukkoon on merkitty määritysraja ja sen eteen pienempi kuin -merkki (<). Työterveyslaitos Laboratoriotoiminta on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T013, SFS-EN ISO/IEC Näytteenottoa ei ole akkreditoitu. Työympäristölaboratoriot Katri Leino asiantuntija Helsinki Tämän lausunnon osittainen julkaiseminen on sallittu vain Työterveyslaitoksen antaman kirjallisen luvan perusteella. Työterveyslaitos PL 40, TYÖTERVEYSLAITOS, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

39 MITTAUSPISTEET POHJAKUVISSA VM1 V3 PS2 V4 L5 L4 L1 V1 PS1 L2 V2 VM2 L3 MERKINTÖJEN SELITYKSET: PS PAINESUHTEIDEN SEURANTAMITTAUKSET L V SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET VM MATERIAALINÄYTE, HAIHTUVAT ORGAANISET YHDISTEET Auroran koulu 1. krs Lippajärventie 44, Espoo LIITE 2.1

40 MITTAUSPISTEET POHJAKUVISSA PS3 L6 V5 PS4 MERKINTÖJEN SELITYKSET: PS L V PAINESUHTEIDEN SEURANTAMITTAUKSET SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET Auroran koulu 1. krs Lippajärventie 44, Espoo LIITE 2.2

41 MITTAUSPISTEET POHJAKUVISSA PS5 L7 MERKINTÖJEN SELITYKSET: PS6 PS L V PAINESUHTEIDEN SEURANTAMITTAUKSET SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET Auroran koulu 2. krs Lippajärventie 44, Espoo LIITE 2.3

42 MITTAUSPISTEET POHJAKUVISSA PS8 V6 L9 L8 PS7 MERKINTÖJEN SELITYKSET: PS L V PAINESUHTEIDEN SEURANTAMITTAUKSET SISÄILMAOLOSUHTEIDEN SEURANTAMITTAUKSET SISÄILMAN HAIHTUVAT ORGAANISET YHDISTEET Auroran koulu 3. krs Lippajärventie 44, Espoo LIITE 2.4

43 KOSTEUSKARTOITUS VK 1 15 % SEINÄN JA LATTIAN LIITTYMÄSSÄ HALKEAMIA VÄLISEINÄN JA KATON LIITTYMÄSSÄ HALKEAMIA MM VK 2 88 % MM 88 paikallisesti VK 4 26 % MM 85 LATTIASSA HALKEILUA MM 80 mb 100 MM mb MM 80 VIEMÄRIN HAJUA, KATOSSA VIEMÄRIPUTKEN LIITOKSET VUOTANEET MM 80 mb <90 MM LATTIAN JA SEINÄN LIITTYMÄSSÄ SUURIA HALKEAMIA mb VK 3 80 % MERKINTÖJEN SELITYKSET: MM = muovimatto, mb = maalattu betoni Ei tutkittu Havainto VK VIILTOKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 90 Auroran koulu kellarikerros Lippajärventie 44, Espoo LIITE 3.1

44 KOSTEUSKARTOITUS eb LATTIASSA HALKEAMIA MM KL VK 5 61 % MM P 45 P 45 KL VK 6 69 % MM TL TL MM Ikkunoiden edessä MM >90 TL KL MM 85 MM VK 8 51 % VK 7 69 % MM 85 MERKINTÖJEN SELITYKSET: Paikallisesti MM 110 MM = muovimatto, KL = keraaminen laatta, TL = tekstiililaatta, eb = epoksilla pinnoitettu betoni, P = parketti VK VIILTOKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 90 Auroran koulu 1. krs Lippajärventie 44, Espoo LIITE 3.2

45 KOSTEUSKARTOITUS VK 9 69 % Ikkunoiden edessä MM MM MM MM VK % KL MERKINTÖJEN SELITYKSET: MM = muovimatto, KL = keraaminen laatta VK VIILTOKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 90 Auroran koulu 1. krs Lippajärventie 44, Espoo LIITE 3.3

46 KOSTEUSKARTOITUS VK % TL Paikallisesti KL VK % KL MM KL MM MM Ikkunoiden edessä MM MM MM VK % MM MERKINTÖJEN SELITYKSET: Ikkunoiden edessä MM MM = muovimatto, KL = keraaminen laatta, TL = tekstiililaatta VK VIILTOKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 90 Auroran koulu 2. krs Lippajärventie 44, Espoo LIITE 3.4

47 KOSTEUSKARTOITUS MM Ikkunoiden edessä MM MM MM KL MM MM MM MM VK % MM MM Ikkunoiden edessä MM MERKINTÖJEN SELITYKSET: MM = muovimatto, KL = keraaminen laatta VK VIILTOKOSTEUSMITTAUKSET Pintakosteusmittarin näyttämä lattiassa alle 70 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 90 Auroran koulu 3. krs Lippajärventie 44, Espoo LIITE 3.5

48 Paine-ero [Pa] 10 Tila on ylipaineinen, kun paine-ero on positiivinen. PS1: Tilan 104 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: ,6 Pa Keskiarvo: -0,1 Pa Tila on alipaineinen, kun paine-ero on negatiivinen :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 4.1

49 Paine-ero [Pa] 10 Tila on ylipaineinen, kun paine-ero on positiivinen. PS2: Tilan 110 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: -10,6... 5,8 Pa Keskiarvo: -3,3 Pa 0-10 Tila on alipaineinen, kun paine-ero on negatiivinen :0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000: Auroran koulu, Espoo Liite 4.2

50 Paine-ero [Pa] 10 Tila on ylipaineinen, kun paine-ero on positiivinen. PS3: Tilan 143 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: -8,3... 2,9 Pa Keskiarvo: -4 Pa 0 Tila on alipaineinen, kun paine-ero on negatiivinen :0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000: Auroran koulu, Espoo Liite 4.3

51 Paine-ero [Pa] 10 Tila on ylipaineinen, kun paine-ero on positiivinen. PS4: Tilan 133 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: -10,3... 2,1 Pa Keskiarvo: -4,9 Pa 0-10 Tila on alipaineinen, kun paine-ero on negatiivinen :0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000: Auroran koulu, Espoo Liite 4.4

52 Paine-ero [Pa] 20 Tila on ylipaineinen, kun paine-ero on positiivinen. PS5: Tilan 204 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: -0,3... 9,8 Pa Keskiarvo: 6,6 Pa 10 0 Tila on alipaineinen, kun paine-ero on negatiivinen :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 4.5

53 Paine-ero [Pa] 10 Tila on ylipaineinen, kun paine-ero on positiivinen. PS6: Tilan 202 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: -10,8... 3,7 Pa Keskiarvo: -2,7 Pa 0-10 Tila on alipaineinen, kun paine-ero on negatiivinen :0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000: Auroran koulu, Espoo Liite 4.6

54 Paine-ero [Pa] 20 Tila on ylipaineinen, kun paine-ero on positiivinen. PS7: Tilan 303 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: -24, ,7 Pa Keskiarvo: -19 Pa Tila on alipaineinen, kun paine-ero on negatiivinen :0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000: Auroran koulu, Espoo Liite 4.7

55 Paine-ero [Pa] 20 Tila on ylipaineinen, kun paine-ero on positiivinen. PS8: Tilan 306 ja ulkoilman välinen paine-ero (10 min keskiarvo) Vaihteluväli: -7, ,7 Pa Keskiarvo: 6,4 Pa 10 0 Tila on alipaineinen, kun paine-ero on negatiivinen :0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000:0012:0000: Auroran koulu, Espoo Liite 4.8

56 Lämpötila [ C] Suhteellinen kosteus [%] 25 L1: Tilan 104 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Lämpötila Vaihteluväli: 20, ,3 C Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.1

57 Lämpötila [ C] Suhteellinen kosteus [%] 25 L2: Tilan 103 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Lämpötila Vaihteluväli: 20, ,2 C Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.2

58 Lämpötila [ C] Suhteellinen kosteus [%] Lämpötila Vaihteluväli: 20, C L3: Tilan 102 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.3

59 Lämpötila [ C] Suhteellinen kosteus [%] 27 L4: Tilan 109 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Lämpötila Vaihteluväli: 19, ,6 C Suhteellinen kosteus Vaihteluväli: 19, ,6 % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.4

60 Lämpötila [ C] Suhteellinen kosteus [%] 25 L5: Tilan 110 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Lämpötila Vaihteluväli: 19, C Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.5

61 Lämpötila [ C] Suhteellinen kosteus [%] 25 L6: Tilan 143 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Lämpötila Vaihteluväli: 19, ,9 C Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.6

62 Lämpötila [ C] Suhteellinen kosteus [%] 25 L7: Tilan 202 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Lämpötila Vaihteluväli: 20, C Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.7

63 Lämpötila [ C] Suhteellinen kosteus [%] L8: Tilan 303 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Lämpötila Vaihteluväli: 16, ,6 C Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.8

64 Lämpötila [ C] Suhteellinen kosteus [%] 25 Lämpötila Vaihteluväli: 19, ,7 C L9: Tilan 306 sisäilman lämpötila ja suhteellinen kosteus (10 min keskiarvo) Suhteellinen kosteus Vaihteluväli: % :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 5.9

65 Hiilidioksidipitoisuus [ppm] 1100 L1: Tilan 104 hiilidioksidipitoisuus (10 min keskiarvo) 1000 Vaihteluväli: 400, ,1 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.1

66 Hiilidioksidipiyoisuus [ppm] 1100 L2: Tilan 103 hiilidioksidipitoisuus (10 min keskiarvo) 1000 Vaihteluväli: 410, ,9 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.2

67 Hiilidioksidipitoisuus [ppm] 1100 L3: Tilan 102 hiilidioksidipitoisuus (10 min keskiarvo) Vaihteluväli: 402, ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.3

68 Hiilidioksidipitoisuus [ppm] L4: Tilan 109 hiilidioksidipitoisuus (10 min keskiarvo) Vaihteluväli: 407, ,7 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.4

69 Hiilidioksidipitoisuus [ppm] 1100 L5: Tilan 110 hiilidioksidipitoisuus (10 min keskiarvo) 1000 Vaihteluväli: 401, ,7 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.5

70 Hiilidioksidipitoisuus [ppm] L6: Tilan 143 hiilidioksidipitoisuus (10 min keskiarvo) Vaihteluväli: 402, ,7 ppm 0 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.6

71 Hiilidioksidipitoisuus [ppm] L7: Tilan 202 hiilidioksidipitoisuus (10 min keskiarvo) Vaihteluväli: ppm 0 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.7

72 Hiilidioksidipitoisuus [ppm] L8: Tilan 303 hiilidioksidipitoisuus (10 min keskiarvo) Vaihteluväli: 399, ,2 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.8

73 Hiilidioksidipitoisuus [ppm] 1100 L9: Tilan 306 hiilidioksidipitoisuus (10 min keskiarvo) Vaihteluväli: 397, ,6 ppm :00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00:00 12:00 00: Auroran koulu, Espoo Liite 6.9

74 ULKOSEINÄN MERKKIAINEKOE LUOKASSA KOKEEN AIKANA TUTKITTAVA TILA ALIPAINEISTETTIN ALIPAINEISTUSPUHALTIMELLA. MERKKIAINEENA KÄYTETTIIN FORMIER5 KAASUSEOSTA JA HAVAINNOT TEHTIIN SENSISTOR XRS Pa MERKKIAINEKAASUHAVAINNOT: 1 ULKOSEINÄN JA VÄLIPOHJAN LIITTYMÄ MERKINTÖJEN SELITYKSET MERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN 2 IKKUNAKARMI 0 1 Pa PAINE-ERO JA ILMAVIRTAUKSEN SUUNTA (kertamittaus) Auroran koulu Lippajärventie 44, Espoo 1. krs ReAi LIITE 7.1

75 VÄLIPOHJAN MERKKIAINEKOE LUOKASSA 105 KOKEEN AIKANA TUTKITTAVA TILA ALIPAINEISTETTIN ALIPAINEISTUSPUHALTIMELLA. MERKKIAINEENA KÄYTETTIIN FORMIER5 KAASUSEOSTA JA HAVAINNOT TEHTIIN SENSISTOR XRS9012. KOKEESSA MEKKIAINEKAASU JOHDETTIIN TUTKITTAVAN TILAN ALAPUOLISEN SÄHKÖPÄÄKESKUKSEEN. EI MERKKIAINEKAASUHAVAINTOJA Auroran koulu Lippajärventie 44, Espoo 1. krs ReAi LIITE 7.2

76 ULKOSEINÄN MERKKIAINEKOE LUOKASSA KOKEEN AIKANA TUTKITTAVA TILA ALIPAINEISTETTIN ALIPAINEISTUSPUHALTIMELLA. MERKKIAINEENA KÄYTETTIIN FORMIER5 KAASUSEOSTA JA HAVAINNOT TEHTIIN SENSISTOR XRS Pa MERKKIAINEKAASUHAVAINNOT: 1 IKKUNALAUDAN JA ULKOSEINÄN LIITTYMÄ MERKINTÖJEN SELITYKSET 2 IKKUNAKARMI 0 1 Pa MERKKIAINEKAASU ULKOSEINÄN ERISTETILAAN PAINE-ERO JA ILMAVIRTAUKSEN SUUNTA (kertamittaus) Auroran koulu Lippajärventie 44, Espoo 3. krs ReAi LIITE 7.3
