1 Vt 3 parantaminen välillä Ikaalisen etl Teikangas, tiesuunnitelma Hankkeen pohjavesivaikutukset Teikankaan ja Heinistön I-luokan pohjavesialueilla

2 POHJAVESISELVITYS 1 (7) Vt 3 parantaminen välillä Ikaalisten eritasolittymä Teikangas, tiesuunnitelma Hankkeen pohjavesivaikutukset Teikankaan ja Heinistön I-luokan pohjavesialueilla Destia Oy on tehnyt tutkimuksia Teikankaan ja Heinistön I-luokan pohjavesialueilla liittyen tiesuunnitelmaan Vt 3 parantaminen välillä Ikaalisen eritasoliittymä Teikangas. Tutkimuksia on suoritettu vuosina 211 ja 213. Vuonna 211 Teikankaalla tehdyistä tutkimuksista on tehty muistio Muistion tietoja on tarkennettu ja se on esitelty työpalaverissa ELY-keskuksen ja Ikaalisten kaupungin edustajille. Palaverissa sovittiin lisätutkimusten tekemisestä Teikankaan ja Heinistön pohjavesialueille kesän 213 aikana. Teikankaan I-luokan pohjavesialue Lähtökohdat Tiesuunnitelmassa tullaan esittämään pohjavesisuojauksen rakentamista Teikankaan I-luokan pohjavesialueelle (21431). Valtatien linjaus säilyy nykyisellään, mutta tien tasausta on suunniteltu alennettavaksi. Tasausta joudutaan laskemaan, jotta tien mitoitusnopeudeksi saadaan 1 km/h. Vt 3 kulkee noin 1,6 km matkalla Teikankaan pohjavesialueen läpi (tiesuunnitelman paaluväli ), josta muodostumisalueen osuus on noin 1,3 km (plv ). Teikankaan pohjavesialueen pinta-ala on n. 1,4 km 2, josta varsinaista pohjaveden muodostumisaluetta on,94 km 2. Alueella muodostuvan pohjaveden määräksi on arvioitu 64 m 3 /d. (OIVA-palvelu) Teikankaan pohjavesialueella on kolme vedenottamoa. H+H Siporex Oy:llä on tekopohjavedenottamo kankaan koillisreunassa. Kankaan itäreunalla sijaitsevassa pienessä lähteessä on Hämylänperän vesiosuuskunnan kaivo. Ravintola Tei-Tupa ottaa vetensä omasta kaivosta kankaan pohjoisreunassa. Myös Suojapinta Oy ottaa prosessivetensä omista kaivoistaan, mutta nämä kaivot sijaitsevat luokitellun pohjavesialueen ulkopuolelle. Tehdyillä lisätutkimuksilla pyrittiin selvittämään suunnitellun tasauksen alentamisen vaikutusta alueen hydrogeologiaan ja erityisesti muodostumassa oleviin orsivesiesiintymiin. Tutkimukset kohdistettiin luokitellulle pohjaveden muodostumisalueelle.

3 POHJAVESISELVITYS 2 (7) Suunniteltu tasauksen alentaminen Maanpinnan luonnollinen korkeus on alueen pohjoisosassa noin +115 tasolla. Alueen keskiosassa maanpinta on noin tasolla, ja eteläosassa noin +1 tasolla. Suunniteltu tasauksen alentaminen olisi paaluvälillä (ts_ve4) keskimäärin noin 2-4 m. Paaluvälillä uusi leikkauspohja tulisi näin ollen tasolle, paaluvälillä tasolle ja paaluvälillä tasolle. Tasauksen alentamisen seurauksena tielinja kulkisi enimmillään noin 8-1 m luonnollista maanpintaa alempana. Aiemmat tutkimukset Pirkanmaan ELY -keskuksella on pohjaveden pinnankorkeushavaintoja Teikankaalta vuosilta 197, 1994 ja 29. Vuosien 197 ja 1994 havainnot kattavat koko pohjavesialueen. Vuonna 29 tehtyjä pohjaveden korkeushavaintoja on ainoastaan vt:n 3 itäpuolella. Vuonna 211 tehtyjen maastotutkimusten yhteydessä selvitettiin pohjavesiputkien olemassaolo ja sijainti. ELY-keskuksen tiedossa olevista vanhoista putkista maastossa löytyi 6 kpl. Näistä kaikki sijaitsevat vt:n 3 itäpuolella. Lisäksi löytyi yksi havaintoputki (HP211) soramontusta pohjavesialueen keskeltä, myös vt:n 3 itäpuolelta. Putkista mitattiin pohjaveden pinnankorkeus ( ja ) ja putkien korot tarkistettiin N6-korkeusjärjestelmään. Korkojen tarkistustarve ilmeni ELY-keskuksesta saadun tiedon pohjalta, jonka mukaan vuoden 29 korkotietoina on käytetty N43- korkeusjärjestelmää. Vt:n 3 länsipuolelle asennettiin kpl pohjavedenhavaintoputkia (21 ja 22). Putkien vesipinta mitattiin asentamisen jälkeen, jolloin pohjavedenpinta oli putkessa 21 noin 7 metriä suunnitellun tieleikkauksen alapuolella ja putkessa 22 noin 18 m suunniteltua tieleikkausta syvemmällä. Putki 21 ulottuu kallioon, jonka pinta on 2,2 syvyydellä maanpinnasta noin tasolla + 121,4. Putken 22 kairaus päättyi kairaajan tulkinnan mukaan kiviseen moreeniin tai risaan kallioon 19,2 m syvyydelle maanpinnasta noin tasolle +117,4. Pohjavesiputkikortit on esitetty liitteessä 2. Pohjavedenpinta oli vuoden 211 mittausten mukaan tielinjan alla muodostuman keskiosalla tasolla (putket 21 ja 22) ja muodostuman reunoilla tasolla Pohjavesihavainto +118 m putkessa 22 osoittautui kuitenkin uusimpien mittauksien perusteella virheelliseksi. Tehdyt pohjavedenpinnan korkeushavainnot on koottu taulukkoon 1 ja pisteiden sijainti ilmenee liitteen 1 kartalta. Lisätutkimukset heinä-lokakuu 213 Alkukesällä 213 alueelle ohjelmoitiin kaksi maatutkaluotauslinjaa, joista linja 1 kulki vt:n 3 viertä alueen poikki kaakosta luoteeseen ja linja 2-3 linjaa 1 vastaan kohtisuoran lounaasta koilliseen, vt:n 3 paalulla 1343 mäen lakiosassa. Geo-Work Oy toteutti maatutkauksen ja vastasi myös tulkinnasta.

4 POHJAVESISELVITYS 3 (7) Tutkatulkinnassa huomioitiin mm. alueelta aiemmin mitatut pohjavesipintatiedot, joihin perustuen alustavassa tulkinnassa päädyttiin olettamaan, että alueen keskellä on pohjavedenvirtausta rajaava kalliokumpare. Alueelle ohjelmoitiin tutkauksen ja alustavan tulkinnan jälkeen kolme porakonekairauspistettä kalliopinnan varmistamiseksi, neljä pohjavedenhavaintoputkea ja kolme maatutkalinjaa sekä vesipintojen mittaus kaikista alueen putkista. Maatutkaus tehtiin Lisälinjat olivat samansuuntaisia linjan 2-3. kanssa. Linja 4 kulkee linjan 1 poikki vt:n 3 paalulla 885, linjan 5 paalulla 1213 ja linjan 6 paalulla Porakonekairaukset tehtiin Porakonekairaukset oli määrä ulottaa kallionpintaan saakka, jonka syvyydeksi oli maatutkauksen perusteella arvioitu 1-15 m. Kallio oli kuitenkin arvioitua syvemmällä, ja ainoastaan pisteessä 422 kallionpinta havaittiin 18,4 m syvyydellä maanpinnasta eli noin tasolla +12,3. Pisteessä 42 kairaus ulotettiin 19,6 m syvyydelle maanpinnasta, noin tasolle +122,1, ja pisteessä 421 kairattiin 17,2 m syvyydelle maanpinnasta, noin tasolle +123,8. Kairauksissa ei pystytty ulottamaan syvemmälle käytössä olleella ilmahuuhtelulla. Porakonekairausten kairadiagrammit on esitetty liitteessä 3. Havaintoputkien asennus tehtiin Putken 23 kairauksessa havaittiin silttikerroksia hiekkaisessa sorassa 7,4-11,8 m syvyydellä maanpinnasta. Putkilla 24 ja 25 pyrittiin selvittämään mahdollisen orsiveden esiintymistä vt 3 linjan länsipuolella. Putken 24 kairauksessa ei havaittu hienorakeisia maakerroksia, mutta maa-aines muuttuu sorasta ja hiekkaisesta sorasta hiekkaan. Putken 25 kairauksessa 4,2-7 m syvyydellä maanpinnasta havaittiin silttistä hiekkaa. Putki 26 ulottuu kallioon, jonka pinta on 21,4 m syvyydellä maanpinnasta noin tasolla +112,5. Muut putket ohjelmoitiin ulottumaan max 6,5-15 m syvyydelle maanpinnasta. Edellä kuvatut maalajihavainnot ovat kairaajan tekemiä silmämääräisiä arvioita. Putkikortit on koottu liitteeseen 2. Pohjavesipinnat mitattiin alueen kaikista putkista Pohjavedenpinnan korkeushavainnot on koottu taulukkoon 1. Maatutkalinjat, tehdyt kairaukset ja pohjavedenpinnan havaintoputkien sijainti on esitetty liitteen 1 kartalla. Geo-Workin laatima tutkausraportti on liitteessä 4, ja maatutkaprofiilit liitteessä 5. Tutkausta hankaloitti alueella sijaitseva radiomasto ja tiealueen kohdalla myös vt:n 3 talvikunnossapidossa käytetty suolaus. Tutkattujen linjojen yhteispituus on noin 3,3 km.

5 POHJAVESISELVITYS 4 (7) Taulukko 1. Pohjavesihavainnot (N6) Teikankaan pohjavesialueella. * = putki asennettu edellisenä päivänä, ** = putki asennettu samana päivänä Tunnus Putken yläpää Putken alapää Havainto Havainto Havainto Havainto HP4 +122, ,6 +12,1 +119, ,22 HP33H +114,61 +11,4 +111,2 +112, ,12 HP48A +121, ,6 +115,1 +115, ,77 HP48B +121,5 +116,3 +117,2 +117, ,53 HP47 +12, ,4 +112,1 +112, ,77 HP ,3 +17,2 +11,2 +11, ,72 HP ,15 +12,8 +121, , , , , , , , , , , , , , , , , ,45* ,6 +125, ,48** , , ,58** Teikankaan hydrogeologinen kuvaus Teikangas on jäätikön sulamisvesien kerrostama deltamainen reunamuodostuma. Muodostuman ydinosa on tehtyjen tutkimusten perusteella soraista hiekkaa ja soraa. Paikoin maa-aineksessa on myös kiviä. Muodostuman etelälaidalla on etelään viettäviä hiekan ja silttisen hiekan kerroksia, jotka näkyvät maatutkaprofiililla 1. Muodostuman itälaidalla on vastaavasti itään päin viettäviä hiekan ja silttisen hiekan kerroksia (tutkaprofiilit 5 ja 6). Tutkaprofiilin 2-3 kohdalta nämä kerrokset on kaivettu pois maaainestenoton yhteydessä. Paikoin myös muodostuman laella on ainekseltaan silttistä, hienoa hiekkaa ja hiekkaa olevia kerrostumia. Näyttäisi siltä, että Teikankaan hienoimmat kerrokset edustavat jäätikköjoki deltakerrostumien ns. bottomset osia, kun paljolti kaivutoiminnan kohteena olleet hiekkakerrokset edustavat deltakerrostumien foreset ja topset osia. Tehtyjen tutkimusten perusteella muodostuman keskiosissa kerrospaksuudet ovat noin 2 m, paikoin jopa enemmän. Kallionpinta havaittiin varmuudella kolmessa kohdassa korkeustasolla +112,7 +121,5. Tehtyjen tutkimusten perusteella Teikangas ei ole kerrostunut kalliomäen päälle, vaan on omamuotoinen, varsin komea reunamuodostuma. Reunaosissaan muodostuma rajoittuu sitä ympäröiviin soihin, savi- ja silttikerroksiin, sekä moreenimaihin ja kalliokumpareisiin. Pohjavedenpinnan tasot muodostumassa Pohjaveden pinta on muodostuman keskiosissa, vt:n 3 tuntumassa, putkessa 26 noin tasolla +12,6 ja putkissa 21, 22 ja 25 noin tasolla Putken 21, 22 ja 25 pinnoista voidaan olettaa, että vaikka putken 25 kohdalla havaittiin heikosti vettäläpäisevää silttistä hiekkaa, kyseessä ei kuitenkaan olisi orsivesi vaan varsinainen pohjavedenpinta. Putkissa 21 ja 22 pohjavedenpinta on karkeassa aineksessa. Mikäli

6 POHJAVESISELVITYS 5 (7) olettamus pitää paikkansa muuttuu pohjavedenpinnan taso noin 2 m matkalla putkien 25 ja 26 välillä noin 8 m. Toki kyseessä voi olla myös orsivesi, jolloin varsinainen pohjavedenpinta on pisteen 25 ympäristössä syvemmällä lähempänä putken 26 vesipinnantasoa. Muodostuman korkeimmalla kohdalla, vt:n 3 länsipuolella, pohjavedenpinta havaittiin tasolla +135,45 putkessa 24. Maatutkaprofiililla 2-3 on nähtävissä mahdollinen hienoaineskerros ja vedenpinta noin 6 m syvyydellä maanpinnasta putken 24 kohdalla. Putkea asennettaessa ei vettä kuitenkaan havaittu maatutkaprofiilin osoittamalla tasolla, joten kairausta jatkettiin syvemmälle. On kuitenkin mahdollista, että kairauksessa havaittu hiekkakerros noin 7-8 m:n syvyydellä maanpinnasta pidättää jonkin verran orsivettä, joka nyt valuu putken 24 pohjalle. Tätä tukisi profiilin 2-3 alkuosassa oleva kovera, melko voimakas heijaste, joka pisteen 24 kohdalla sijoittuu tasolle +14 m. Heijastumasta voisi päätellä, että se edustaa muuta osaa hienompaa ja vesipitoisempaa, topset kerrosta. Mikäli mitattu pohjavedenpinta kuitenkin edustaa varsinaista pohjaveden pintaa, muuttuu pohjavedenpinnantaso 12 m matkalla putkien 24 ja 21 välillä noin 7,5 m. Putkien 25 ja 26 pinnantasojen perusteella tämä muutos näyttäisi mahdolliselta. Muodostuman eteläosassa pohjavedenpinta on, vt:n 3 tuntumassa, putkessa 23 noin tasolla +12. Kauempana tielinjalta, muodostuman itälaidalla pohjavedenpinta on noin tasolla ja muodostuman pohjoisosissa noin tasolla Pohjavesi virtaa muodostuman keskiosista kohti reunoja. Pääpurkauspaikka on OIVAtietojen mukaan muodostuman eteläpuolella sijaitseva Hutrin lähde. Arvio vt:n 3 tasauksen alentamisen vaikutuksista alueen pohjavesiolosuhteisiin Valtatielle 3 esitetyn tasauksen alentamisen mukainen tieleikkaus ja suunniteltu leikkauspohjan taso on esitetty liitteen 4. tutkaprofiileilla 2-6. Muodostuman pohjoisosassa suunniteltu vt:n 3 tasauksen lasku on vähäistä, paaluvälillä uusi leikkauspohja tulisi tasolle tasolle. Leikkauspohjan ja pohjavedenpinnan tason väliin jää siten noin 9 m paksuiset maakerrokset. Muodostuman keskivaiheilla, vt 3 paaluvälillä leikkauspohja tulisi tasolle Leikkauspohjan etäisyys pohjavedenpinnan tasoon on noin 7,5 m. Muodostuman eteläosassa, vt 3 paaluvälillä leikkauspohja tulisi tasolle Tällä osuudella leikkauspohjan ja pohjavedenpinnan tason väliin jäävien maakerrosten paksuus olisi noin 4 m. Myös nykyisellään Teikankaan leikkaus on syvimmillään tällä kohtaa. Tehtyjen tutkimusten perusteella tielinjan läheisyydessä ei ole orsivesikerroksia, joihin vt 3 tasauksen alentaminen voisi vaikuttaa haitallisesti. Valtatielle rakennettava pohjavedensuojaus tulee jonkin verran pienentämään pohjaveden muodostumisaluetta ja siten muodostuvan pohjaveden määrää. Vaikutus tulee olemaan yhtä suuri riippumatta siitä rakennetaanko suojaus tien nykyiselle tasolle vai alennetaanko tien tasausta, koska suojausrakenteen leveys on molemmissa vaihtoeh-

7 POHJAVESISELVITYS 6 (7) doissa kutakuinkin sama. Toisaalta suunniteltu pohjavedensuojaus tulee parantamaan pohjaveden laatua, kun tiesuolauksen vaikutukset vähenevät ja pohjaveden pilaantumisriski pienenee. Pohjaveden pinnantasojen sekä laadun tarkkailua tulisi jatkaa vuosittain eri vuodenaikoina ennen vt:n 3 mahdollista rakennussuunnitteluvaihetta lisävarmuuden saamiseksi pohjaveden pinnan asemasta ja pohjaveden laadusta ennen pohjavesisuojauksen rakentamista. Heinistön I-luokan pohjavesialue Heinistön pohjavesialue sijaitsee koillis-lounaissuuntaisessa poikittaisharjussa vt 3 tiesuunnitelman paaluvälillä Varsinainen pohjaveden muodostumisalue sijoittuu paaluvälille Valtatie 3 kulkee kohtisuoraan harjualueen poikki. Muodostuman kerrospaksuudet vaihtelevat 1-26 m välillä. Ydinosan aines on kivistä ja hiekkaista soraa, ja sen leveys vaihtelee 2-5 metriin ja kerrospaksuudet 1-15 metriin. Pintaosaltaan muodostuma on hiekkavaltainen, ja sen reunaosat ovat savi- ja silttikerrosten peitossa. Pohjaveden pinnantaso on ympäröivää maanpintaa alempana, mutta Kyrösjärven pinnantasoa ylempänä. Pohjaveden päävirtaussuunta on koilliseen, ja muodostumasta purkautuu vettä Kyrösjärveen. Heinistön vedenottamo sijaitsee muodostuman koillispäässä Kyrösjärven rannassa. (OIVA-palvelu) Valtatien 3 tasausta on suunniteltu muutettavan kyseessä olevan parantamishankkeen yhteydessä myös Heinistön pohjavesialueen kohdalla. Heinistön pohjavesialueen kohdalla vt 3 kulkisi paaluvälillä korkealla penkereellä. Tämä osuus sijoittuu pohjavesimuodostumaa ympäröivälle pehmeikölle. Paaluvälillä valtatie kulkee nykyisin leikkauksessa, mutta sen tasausta nostettaisiin tälläkin osuudelle. Tällä osuudella maaperä on hiekkaa. Paaluvälillä tien tasaus säilyisi nykyisellään paaluvälillä sijaitsevan Kilvakkalan risteyssillan takia. Paaluvälillä tien tasausta laskettaisiin noin,5 m. Heinistön pohjavesialueen kohdalle on valtatielle suunniteltu rakennettavan pohjavedensuojaus. Heinistön alueella on vanha pohjaveden havaintoputki HP1 noin vt:n 3 paalulla 353. Pohjavedenpinta on ollut tasolla (N6) (OIVA-palvelu). Kilvakkalan risteyssillan yleispiirustukseen pohjavedenpinnan tasoksi on merkitty +83,49 84,4. Kyrösjärven pinta on noin tasossa +83. Syksyllä 213 Heinistöön asennettiin kaksi pohjavedenhavaintoputkea vt:n 3 tuntumaan. Putki 12 sijoitettiin muodostuman pohjoisreunan pehmeikölle. Pohjavedenpinta oli putkessa tasolla +83,36, eli noin 2 m syvyydellä maanpinnasta. Putki 5 sijoitettiin muodostuman laelle pienen suon reunalle. Pohjavedenpinta oli putkessa tasolla +89,68. Putken asentamisessa on ollut ongelmia, ja kairaus on päättynyt kiveen tai kallioon tasolla +86,94. Mitattu vesipinta poikkeaa huomattavasti muista alueelta olevista pohjavesitiedoista, ja jätetään sillä perusteella huomioimatta. Putkikortit löytyvät liitteestä 1.

8 POHJAVESISELVITYS 7 (7) Tutkimuspisteiden sijainti ja pohjavedenpinnan korkeushavainnot on esitetty liitteen 7 kartalla. Liitteessä 8 on vt:n 3 pituusleikkaus Heinistön pohjavesialueen kohdalta ja liitteessä 9 on tien poikkileikkaukset neljältä kohdalta. Pituus- ja poikkileikkauksissa on esitetty alueella tehdyt pohjatutkimukset. Pohjavesialueen pohjoislaidalla vt:n 3 varrella tehtyjen pohjatutkimusten perusteella hienorakeisen maalajikerrosten kokonaispaksuus on noin 4-8 m. Pinnassa on liejuinen silttikerros, jonka alapuolella laihan ja lihavan saven kerroksia ja savista silttiä. Hiekkakerrokset jatkuvat savisen siltin alapuolella. Noin paaluvälillä pehmeät kerrokset olisi kaivettava pois keskimäärin 3-5 m:n syvyydeltä maanpinnasta penkereen riittävän vakavuuden saavuttamiseksi. Pohjavesivaikutusten minimoimiseksi massanvaihdon täyttönä voitaisiin käyttää vettä heikosti läpäisevää moreenia. Toisena vaihtoehtona on tasauksen pitäminen nykyisellään, jolloin massanvaihtoa ei tarvitsisi tehdä. Tällöin tien palvelutasoa ei voisi nostaa nykyisestä ko. kohdalla. Tampereella Geologi Eini Reijula Geologi Hannu Peltoniemi Teikangas: Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Tutkimuskartta ja pohjaveden korkeushavainnot Putkikortit, 6 kpl Porakonekairausten kairadiagrammit, 3 kpl Maatutkausraportti Maatutkaprofiilit, 6 linjaa Näytepisteiden 418 ja 419 tutkimusselostukset Heinistö: Liite 7 Liite 8 Liite 9 Liite 1 Tutkimuskartta ja pohjaveden korkeushavainnot Pituusleikkaus Poikkileikkaukset, 4 kpl Putkikortit, 2 kpl

9 L inja L inja a5 j Lin ja Lin ja Lin MML avoin data 1/213 Pohjavesiputki ja pohjavedenpinnan korkeus (N6) Ottamon kaivo Tutkattu linja Pohjaveden muodostumisalueen raja Pohjavesialueen raja Teikangas, Ikaalinen Tutkimuskartta Mittakaava 1:5

10 MITTAUS- JA ASENNUSKORTTI Liite 2 Geotutkimus Projekti: Putken numero: Asiakkaan viite: Puhelin: Koordinaatit: Koordinaattijärjestelmä: Vt3 Ikaalinen-Teikangas Kairakone: GM 2 HAVAINNOT 21 Asentaja: Simo Murto Syvyys putkenpäästpinnan taso Pohjavesi- Pvm. Puhelin: Asennus päivä: ,81 127, ,57 127,88 X: ,445 Y: ,269 Z: 141,647 Huom. TASOTIEDOT JA RAKENNE Putken yläpään taso: 142,45 Siivilän alapään taso: 119,45 Putkimateriaali: Peh Putken halkaisija, mm: 32 Siivilän rako, mm: Vandaaliputken materiaali:,3 Fe Jatkoputken pituus: 15, Siivilän pituus: 8, Kokonaispituus: 23, Wmax = 127,88 Wmin = 127,64 Putki maanpinnasta: Jatkoputken pituus:,8 Maalajit Syvyys [m] Maalaji Sr 15, Hk hksr Sr Ka Putken kuva/sijainti Siivilän pituus: 8, Huomautukset Toimivuustesti 1min 6,8 3min 7,82 5min 7,9 1min 7,9 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus Konsulttipalvelut Osoite Puhelin Fax Turuntie Espoo jarno.silho@destia.fi

11 MITTAUS- JA ASENNUSKORTTI Liite 2 Geotutkimus Projekti: Putken numero: Asiakkaan viite: Puhelin: Koordinaatit: Koordinaattijärjestelmä: Vt3 Ikaalinen-Teikangas Kairakone: GM 2 HAVAINNOT 22 Asentaja: Simo Murto Syvyys putkenpäästpinnan taso Pohjavesi- Pvm. Puhelin: Asennus päivä: ,32 118, ,98 128,47 X: Y: Z: 136,645 Huom. TASOTIEDOT JA RAKENNE Putken yläpään taso: 137,45 Siivilän alapään taso: 117,75 Putkimateriaali: Peh Putken halkaisija, mm: 32 Siivilän rako, mm: Vandaaliputken materiaali:,3 Fe Jatkoputken pituus: 15,7 Siivilän pituus: 4, Kokonaispituus: 19,7 Wmax = 128,47 Wmin = 118,13 Putki maanpinnasta: Jatkoputken pituus:,8 Maalajit Syvyys [m] Maalaji Sr 15, Hk Sr risa Ka tai tiivis kivinen Mr Putken kuva/sijainti Siivilän pituus: 4, Huomautukset Toimivuustesti 1min 6,8 3min 7,82 5min 7,9 1min 7,9 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus Konsulttipalvelut Osoite Puhelin Fax Turuntie Espoo jarno.silho@destia.fi

12 Liite 2 MITTAUS- JA ASENNUSKORTTI 213 Projekti: Vt3 Ikaalinen-Teikangas Kairakone: GM 2, HAVAINNOT Putken numero: 23 Asentaja: Simo Murto Syvyys putkenpäästpinnan taso Pohjavesi- Pvm. Asiakkaan viite: Eini Reijula Puhelin: Huom. Puhelin: Asennuspäivä: ,2 12,99 ei tasaantunut ,25 119,94 X: Koordinaatit: Y: Z: 128,19 Koordinaattijärjestelmä: KKJ2 N6 TASOTIEDOT JA RAKENNE Putken yläpään taso: 129,19 Siivilän alapään taso: 111,49 Putkimateriaali: Peh Putken halkaisija, mm: 51 / 63 Siivilän rako, mm: Vandaaliputken materiaali:,3 Fe 89 Jatkoputken pituus: 13,7 Siivilän pituus: 4, Kokonaispituus: 17,7 Wmax = 12,99 Wmin = 119,94 Putki maanpinnasta: 1, Maalajit Lisäosat Kyllä (X) Syvyys [m] Maalaji Routapanta X HkSr Vandaaliputki X Jatkoputken pituus: 13, HkSr, Si kerroksia Lukko X HkSr Suodatinsukka Kivi Sr,kiviä MS Siivilän pituus: 4, Huomautukset Toimivuustesti 1min 129,19 3min 129,19 5min 129,19 1min 129,19 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus

13 Liite 2 MITTAUS- JA ASENNUSKORTTI 213 Projekti: Vt3 Ikaalinen-Teikangas Kairakone: GM 2, HAVAINNOT Putken numero: 24 Asentaja: Simo Murto Syvyys putkenpäästpinnan taso Pohjavesi- Pvm. Asiakkaan viite: Eini Reijula Puhelin: Huom. Puhelin: Asennuspäivä: ,1 135,88 ei tasaantunut ,44 135,45 X: Koordinaatit: Y: Z: 145,89 Koordinaattijärjestelmä: KKJ2 N6 TASOTIEDOT JA RAKENNE Putken yläpään taso: 146,89 Siivilän alapään taso: 135,14 Putkimateriaali: Peh Putken halkaisija, mm: 51 / 63 Siivilän rako, mm: Vandaaliputken materiaali:,3 Fe 89 Jatkoputken pituus: 7,75 Siivilän pituus: 4, Kokonaispituus: 11,75 Wmax = 135,88 Wmin = 135,45 Putki maanpinnasta: 1, Maalajit Lisäosat Kyllä (X) Syvyys [m] Maalaji Routapanta X SrMr Vandaaliputki X Jatkoputken pituus: 7, Sr Lukko X HkSr Suodatinsukka Hk MS Siivilän pituus: 4, Huomautukset Toimivuustesti 1min 146,89 3min 146,89 5min 146,89 1min 146,89 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus

14 Liite 2 MITTAUS- JA ASENNUSKORTTI 213 Projekti: Vt3 Ikaalinen-Teikangas Kairakone: GM 2, HAVAINNOT Putken numero: 25 Asentaja: Simo Murto Syvyys putkenpäästä Pvm. Asiakkaan viite: Eini Reijula Puhelin: Pohjavesipinnan taso Puhelin: Huom. Asennuspäivä: ,12 128,48 ei tasaantunut Koordinaatit: Koordinaattijärjestelmä: X: Y: Z: 132,6 KKJ2 N6 TASOTIEDOT JA RAKENNE Putken yläpään taso: 133,6 Siivilän alapään taso: 125,6 Putkimateriaali: Peh Putken halkaisija, mm: 51 / 63 Siivilän rako, mm: Vandaaliputken materiaali:,3 Fe 89 Jatkoputken pituus: 6, Siivilän pituus: 2, Kokonaispituus: 8, Wmax = 128,48 Wmin = 128,48 Putki maanpinnasta: 1, Maalajit Lisäosat Kyllä (X) Syvyys [m] Maalaji Routapanta X Sr Vandaaliputki X Jatkoputken pituus: 6, sihk Lukko X MS Suodatinsukka Siivilän pituus: 2, Huomautukset Toimivuustesti 1min 133,6 3min 133,6 5min 133,6 1min 133,6 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus

15 Liite 2 MITTAUS- JA ASENNUSKORTTI 213 Projekti: Vt3 Ikaalinen-Teikangas Kairakone: GM 2, HAVAINNOT Putken numero: 26 Asentaja: Simo Murto Syvyys putkenpäästpinnan taso Pohjavesi- Pvm. Asiakkaan viite: Eini Reijula Puhelin: Puhelin: Asennuspäivä: ,3 12,58 Huom. Koordinaatit: Koordinaattijärjestelmä: X: Y: Z: 133,88 KKJ2 N6 TASOTIEDOT JA RAKENNE Putken yläpään taso: 134,88 Siivilän alapään taso: 112,68 Putkimateriaali: Peh Putken halkaisija, mm: 51 / 63 Siivilän rako, mm: Vandaaliputken materiaali:,3 Fe 89 Jatkoputken pituus: 16,2 Siivilän pituus: 6, Kokonaispituus: 22,2 Wmax = 12,58 Wmin = 12,58 Putki maanpinnasta: 1, Maalajit Lisäosat Kyllä (X) Syvyys [m] Maalaji Routapanta X HkMr Vandaaliputki X Jatkoputken pituus: 16, Hk Lukko X hksr Suodatinsukka Sr Ka Siivilän pituus: 6, Huomautukset Toimivuustesti 1min 134,88 3min 134,88 5min 134,88 1min 134,88 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus

16 Liite 3

17 Liite 3

18 Liite 3

19 GEO-WORK OY Vartiopolku VÄÄKSY MAATUTKALUOTAUS IKAALISISSA TEIKANKAAN ALUEELLA 8.7. JA TEHTÄVÄN KUVAUS Geo-Work Oy suoritti Destia Oy:n toimeksiannosta maatutkaluotausta Ikaalisissa Teikankaan alueella. Tutkimuksen tarkoituksena oli selvittää maaperän laatua ja pohjaveden käyttäytymistä. Maastotutkimukset suoritettiin ja Tutkimuslinjoja luodattiin alueilla yhteensä 6kpl joiden yhteispituus on n.334m. Linjat luodattiin 1MHz:antennilla. Raportissa on reittikartat liitteenä jossa näkyy myös GPS:llä maastossa merkityt pisteet. Alla reittikartta: Kartalla on näkyvissä maastossa mitatut linjat ja gps pisteet numeroilla. Heinäpellontie 25 B Vartiopolku 5 y-tunnus FIN-7 Helsinki FIN-172 Vääksy leevi.koponen@geo-work.com tel: tel: risto.pollari@geo-work.com fax: fax: jukka.clifford@geo-work.com

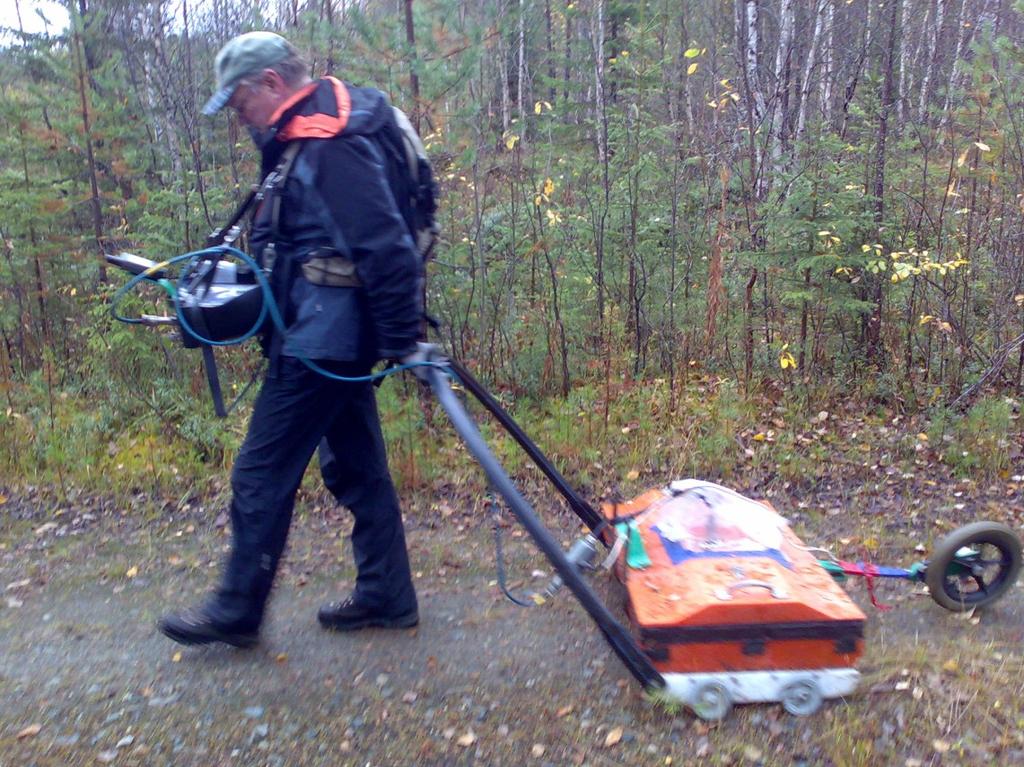

20 KALUSTO Työ suoritettiin Geo-Work Oy:n omistamalla ja GSSI:n valmistamalla amerikkalaisella SIR-3 tyyppisellä maatutkalaitteistolla. Luotauksissa käytettiin 1MHz:n taajuista antennia. Odotusaikana käytettiin 4-5ns jolloin syvyysulottuvuus on n. 2m riippuen pohjavesipinnan sijainnista ja materiaalin laadusta. Mitattaessa maatutkalaitteisto oli sijoitettuna mittaajan syliin ja antennia vedettiin käsin perässä. Tulos rekisteröitiin maatutkalaitteiston kovalevylle, ja myöhemmin se siirrettiin toimistossa tietokoneelle, jossa tiedostoja käsiteltiin GeoDoctor 2.5 profiilinkäsittelyohjelmalla, ja tulostettiin tulkintatiedostoon josta tehtiin raportti PDF. Alla kuvassa mittauskalusto jossa 1MHz:n antenni. Mittaajan sylissä on SIR-3 maatutkalaitteisto sekä Garmin 62Cs GPS. Takana on 1MHz:n antenni jossa kiinnitettynä mittapyörä joka rytmittää tutkaa siten että se mittaa 2kpl mittausta metrille. Heinäpellontie 25 B Vartiopolku 5 y-tunnus FIN-7 Helsinki FIN-172 Vääksy leevi.koponen@geo-work.com tel: tel: risto.pollari@geo-work.com fax: fax: jukka.clifford@geo-work.com

21 MITTAUSOLOSUHTEET Mittausolosuhteet olivat ilmastollisesti kohtuulliset. Ilma oli 8.7. pilvinen ja alueella oli satanut juuri ja maan pinta oli märkä. Lämpötila oli noin +14C ilma oli kuiva ja lämpötila oli noin 1C paikkeilla. Maasto oli suhteellisen helppokulkuista ja osa linjoista kulki tieuralla. MENETELMÄ Maatutka (GPR) lähettää antenniyksikkönsä avulla lyhyitä (1-6 nanosekunnin pituisia) sähkömagneettisia pulsseja mitattavaan kohteeseen (maaperään). Nämä pulssit (sähköaallot) etenevät kohteen väliaineessa noin valon nopeudella, ja aina väliaineen sähköisesti muuttuvasta rajapinnasta osa lähetetystä aaltoenergiasta palautuu takaisin. Tämän takaisin palautuneen aaltoenergian voimakkuus (amplitudi), ja edestakaiseen matkaan kulunut aika (nanosekuntia) rekisteröidään tutkalaitteiston avulla tallentimelle. Kun tämä tapahtuma suoritetaan liikkeessä, saadaan rekisteröityä kohteesta poikkileikkaus kohtisuoraan antennin lähetyspintaa kohden. Eli vedettäessä tutkan antennia maalla, saadaan maaperän kerrosjärjestyksestä maatutkan informaatioon perustuva poikkileikkauskuva. Käytettäessä mittapyörää, tutkalle voidaan säätää kuinka monta mittauspistettä tallennetaan 1m:n aikana. Tässä tutkimuksessa käytettiin 2 mittaustapahtumaa / pyyhkäisyä m:lle. Tällöin saadaan mittaus aina 5cm välein. Myös rajapintojen voimakkuus ja syvyys (aika ns) on havaittavissa tulostuneelta maatutkaprofiililta. SIDONTA Luotaus suoritettiin liitteenä olevan kartan mukaisesti. Paikannus tapahtui käsi gps:n (Garmin Colorado) avulla. Nämä GPS pisteet merkittiin mittauksen yhteydessä maatutkalle. Näiden pisteiden x y koordinaatteja käytettiin hyväksi profiilien tasoituksessa ja linjojen pituuden määrityksessä. Z on pyritty korjaamaan tilaajalta saadusta kartta-aineistosta linjojen pituusleikkauskuvaa myötäillen. Muistettava on kuitenkin että Heinäpellontie 25 B Vartiopolku 5 y-tunnus FIN-7 Helsinki FIN-172 Vääksy leevi.koponen@geo-work.com tel: tel: risto.pollari@geo-work.com fax: fax: jukka.clifford@geo-work.com

22 korkeusmittakaava voi heittää jonkin verran. Näistä GPS pisteistä muodostettiin reittikartat jotka ovat liitteenä raportissa. TULOSTEN KÄSITTELY Tutkimustiedostot siirrettiin maatutkan massamuistilta toimistolla varsinaiselle tietokoneelle, jolla suoritettiin profiileille suodatuksia tarpeiden mukaan häiriötasojen poistamiseksi. Tämä siitä syystä, että joissain profiileissa tuli vaakatasohäiriötä maaperän ja ympäristön olosuhteiden vuoksi. ATKkäsittelyn jälkeen mittausprofiilit tulostettiin tulkintatiedostoon. Profiilien tulostuksessa on käytetty GeoDoctor 2.5 profiilinkäsittelyohjelmistoa, ja syvyysmittakaavana irtomaalla on käytetty Er arvoa 5 ja veden alaisille materiaaleille on käytetty Er arvoa 16. PROFIILITULKINTA Tulostetuilla kuvilla on värillinen tutkaprofiili joka on sidottu kartalta tarkennettuun korkeuteen. Pituusmitta on oikea mutta korkeusmitassa saattaa olla heittoa mutta suhteellisesti se on oikea ja antaa profiilille kohtuullisesti oikean muodon. Alla esimerkki Linjalta L6. Heinäpellontie 25 B Vartiopolku 5 y-tunnus FIN-7 Helsinki FIN-172 Vääksy leevi.koponen@geo-work.com tel: tel: risto.pollari@geo-work.com fax: fax: jukka.clifford@geo-work.com

23 YLEISTÄ Tutkimusalue ilmeisesti liittyy pohjoisesta tulevaan harjujaksoon ja mahdollisesti Keski-Suomen reunamuodostumaan. Maaperä alueella on lajittunutta, pääosin hiekkaa ja soraa. Muodostuman ympärillä on ollut sulamisvaiheen loppupuolella avointa vettä. Tällöin on aluetta osin, tulkinnan mukaan, peittänyt savi kerros joka on taas peittynyt myöhemmin rantakerrostumien alle. Tällaiset savikerrokset salpaavat pohjaveden virtauksia. Näillä muutamalla linjalla on pyritty määrittämään mille tasolle ympärillä oleva mahdollinen hienoaines kerros ulottuu. Tämä hienoaines, joka ilmeisesti edustaa korkeimman merivaiheen kerrostumia. Veden pinnan aletessa muodostuman rantakerrostumia si-sa kerroksien päälle. korkeimmista kohdista leviää Tämä hienoaineskerros pitää sisällään kattilassa pohjavedenpinnan korkeammalla kuin muodostuman lievealueella, joissa se laskee 12mpy tasollle ja alemmas, kun se taas muodostuman keskustassa kattilassa on tasolla mpy. Tämä ylempi pohjavesipinta suodattuu hitaasti näiden hienoaineskerroksien läpi alemmalle tasoille. Muodostuman pohjoisosassa näyttäisi olevan selänne joka edustaa ydinharjua jossa pohjaveden pinta laskee suhteellisen tasaisesti. Tällä määrällä maatutkaluotausta ei voi tarkkaan savikerrosten laajuutta määrittää. Paikoin ne saattavat pidättää myös orsivettä, josta on esimerkki aivan Teikankaan huippuosassa tuulimyllyn kohdalla linjalla 2-3. Myllyn eteläpuolella on havaittavissa kartalla n. 14mpy pieni kosteikko. Tällä kohtaa maatutkaprofiililla Linjan 2-3 alussa on havaittavissa savi kerros joka on noin 14mpuy tasolla ja ilmeisesti tämä savikerros pidättää pienen määrän orsivettä alueella. Kalliota on tulkittu muutamaan paikkaan mutta kuten kairaustenkin perusteella on havaittu että kalliota ei ole tavattu yli 12mpy tason yläpuolella, ja kairaukset ovat jatkuneet esitulkittujen kalliotasojen alapuolelle niin voidaan tässä viimeisimmässä tulkinnassa tulla siihen tulokseen että kalliot eivät rajoita alueenpohjavesin pintaa, vaan sen tekevä alueella sijaitsevat siltti savi kerrokset. Heinäpellontie 25 B Vartiopolku 5 y-tunnus FIN-7 Helsinki FIN-172 Vääksy leevi.koponen@geo-work.com tel: tel: risto.pollari@geo-work.com fax: fax: jukka.clifford@geo-work.com

24 Alla kuva johon on merkitty pohjavesipintojen syvyyksiä ja sinisellä on merkitty tulkittu si-sa-kerroksen rajaama alue joka pitää sisäpuolen pohjaveden mpy tasolla. vihreällä on kuvattu muodostumaan tulevan ydinharjun selänne jossa ei tavattu hienoaineskerrosta maatutkalinjoilla. Tutkimus ja sen tulkinnat on tehty parhaan kyvyn mukaan niistä tiedoista mitä on tähän mennessä ollut saatavilla. Tulkintaa voidaan myöhemminkin Heinäpellontie 25 B Vartiopolku 5 y-tunnus FIN-7 Helsinki FIN-172 Vääksy leevi.koponen@geo-work.com tel: tel: risto.pollari@geo-work.com fax: fax: jukka.clifford@geo-work.com

25 tarkentaa jos alueelta saadaan lisää maaperäinformaatiota kuten kairauksia ja monttutietoa. Vääksyssä Risto Pollari Heinäpellontie 25 B Vartiopolku 5 y-tunnus FIN-7 Helsinki FIN-172 Vääksy leevi.koponen@geo-work.com tel: tel: risto.pollari@geo-work.com fax: fax: jukka.clifford@geo-work.com

26 Geo-Work Oy:n tulkinta Destia Oy:n tulkinta 23 HkSr Pvp +119,94 HkSr, silttikerroksia HkSr Sr, kiviä MS +11,2 hienoaineskerros 419 hksr kehk kehk kehk MS +13, hksr srmr kehk Hk kehk kehk MS +134,2 sihk Pvp +127,88 Sr MS +122,1 Kallio +121,5 421 MS +123,8 422 sihk hksr Mr hksr sihk Kallio +12,3 22 Pvp +128,47 MS +117,5 26 Pvp +12,58 Kallio +112,7 hienoaineskerros Merkki Muutos Pvm Hankkeen nimi Vt 3 parantaminen välillä Ikaalinen etl - Teikangas Suunn. Tark. Maatutkaus tehty , pohjavesipinnat mitattu Pisteet 23, 42 ja 421 tutkalinjalla. Pisteet 21, ja 421 n. 3-5 m tutkalinjan länsipuolelta ja 26 n. 65 m linjan itäpuolelta. Pisteiden 418 ja 419 maanäytteiden rakeisuudet määritetty laboratoriossa. Pisteiden 23, 42 ja 422 maalajitulkinnat kairaajan tekemiä. Piirustuksen sisältö Teikankaan maatutkaus - linja 1 Infrasuunnittelu Pvm Suunnittelija Proj. päällikkö Pvm Tark. Hyv. Tierekisteriosoite Mittakaava 1:15 Piir.nro

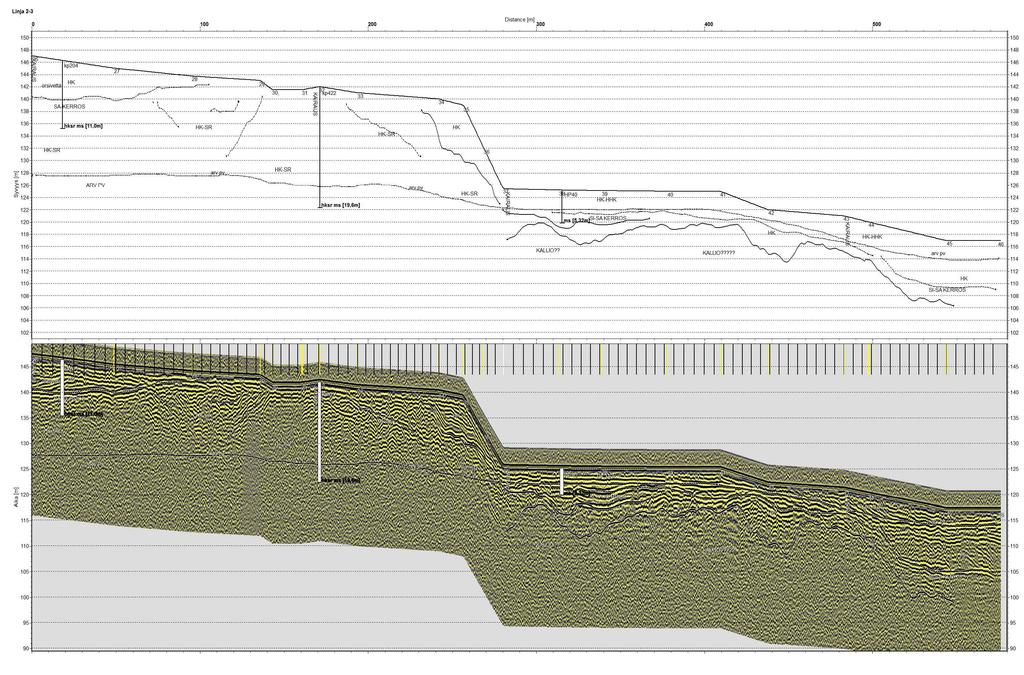

27 Geo-Work Oy:n tulkinta Destia Oy:n tulkinta 25 Suunniteltu leikkauspohja Sr HkMr hienoaineskerros hienoaineskerros sihk MS +125,6 Pvp +128,4 Hk HP48A HP48B HkSr Pvp +12,6 Pvp +117,5 Sr Pvp +115,8 Merkki Hankkeen nimi Muutos Pvm Suunn. Tark. Vt 3 parantaminen välillä Ikaalinen etl - Teikangas Maatutkaus tehty , pohjavesipinnat mitattu Pisteet 25, 26,HP48A ja HP48B tutkalinjalla. Pisteiden 25 ja 26 maalajitulkinnat kairaajan tekemiä. Kallio +112,7 Piirustuksen sisältö Teikankaan maatutkaus - linja 4 Infrasuunnittelu Pvm Suunnittelija Proj. päällikkö Pvm Tark. Hyv. Tierekisteriosoite Mittakaava 1:15 Piir.nro

28 Geo-Work Oy:n tulkinta Destia Oy:n tulkinta n Suunniteltu leikkauspohja ?? sihk hksr Mr hksr HP4 sihk Merkki Hankkeen nimi Muutos Pvm Suunn. Tark. Kallio +12,3 Pvp +12,2 Vt 3 parantaminen välillä Ikaalinen etl - Teikangas Maatutkaus tehty , pohjavesipinnat mitattu Pisteet 24 ja 42 tutkalinjalla. Pisteet HP211 n. 3 m tutkalinjan pohjoispuolelta. Pisteiden 24 ja 42 maalajitulkinnat kairaajan tekemiä. Piirustuksen sisältö Teikankaan maatutkaus - linja 5 Infrasuunnittelu Pvm Suunnittelija Proj. päällikkö Pvm Tark. Hyv. Tierekisteriosoite Mittakaava 1:15 Piir.nro

29 Geo-Work Oy:n tulkinta Destia Oy:n tulkinta 24 SrMr Sr HkSr Hk Pvp +135, hksr kehk kehk Suunniteltu leikkauspohja srmr Hk MS +135?? kehk MS +134,2 sihk HP211 Sr MS +122,1 Pvp +121,9 hienoaineskerros Merkki Muutos Pvm Hankkeen nimi Vt 3 parantaminen välillä Ikaalinen etl - Teikangas Suunn. Tark. Maatutkaus tehty , pohjavesipinnat mitattu Pisteet 24 ja 42 tutkalinjalla. Pisteet 418 ja HP211 n. 2-3 m tutkalinjan pohjoispuolelta. Pisteen 418 maanäytteiden rakeisuudet määritetty laboratoriossa. Pisteiden 24 ja 42 maalajitulkinnat kairaajan tekemiä. hienoaineskerros Piirustuksen sisältö Teikankaan maatutkaus - linja 2-3 Infrasuunnittelu Pvm Suunnittelija Proj. päällikkö Pvm Tark. Hyv. Tierekisteriosoite Mittakaava 1:15 Piir.nro

30 Geo-Work Oy:n tulkinta Destia Oy:n tulkinta 23 Suunniteltu leikkauspohja +124 HkSr Pvp +119,94 HkSr, silttikerroksia HkSr Sr, kiviä Merkki Hankkeen nimi Muutos Pvm Suunn. Tark. MS +11,2 Vt 3 parantaminen välillä Ikaalinen etl - Teikangas Piirustuksen sisältö Teikankaan maatutkaus - linja 6 Maatutkaus tehty , pohjavesipinnat mitattu Piste 23 tutkalinjalla, pisteen maalajitulkinnat kairaajan tekemiä. Infrasuunnittelu Pvm Suunnittelija Proj. päällikkö Pvm Tark. Hyv. Tierekisteriosoite Mittakaava 1:15 Piir.nro

31 TUTKIMUSSELOSTE Laboratoriopalvelut PANK-hyväksytty testausorganisaatio PL Helsinki Puhelin Projekti Vt3, parantaminen välillä Ikaalisten etl-teikangas Työnumero Projektinumero Piste 418 Tilaaja Yhteyshenkilö Tielinja/Ohjelma Näytteenotin Destia Oy Destia Oy,T.Haapala GM1GTT Paalu X Y Z Kuvaajatunnus Tunnus Paalu Syvyys Häiriintyneisyys Lisätiedot Menetelmät Routivuus GEO Vesipitoisuus % Humuspitoisuus % Kantavuusluokka Kivisyys > 2 mm Kivisyys 63-2 mm.63mm läp-% E-moduli MPa Maalaji NO 2,4 (*) Routimaton 1.34 B hksr NO 2,4 (*) Routimaton 4.6 D kehk NO 2,4 (*) Routimaton 9.18 D kehk NO 2,4 (*) Routimaton 5.83 D kehk (*) [1] SFS-EN (kuivaseulonta) [2] SFS-EN (pesuseulonta) [3] PANK-213 (hydrometri) [4] SFS-EN (vesipitoisuus) [5] SFS-EN (humuspitoisuus) GEO Siltti Hiekka Sora Kivet Seula Läpäisyprosentti mm RT Hiesu Hieta Hiekka Sora Kivet.2 Huom.! Testaustulos koskee ainoastaan testattua näytettä. Lihavoidut arvot mitattuja Päiväys Hanna Karjalainen WMaatesti (C) Destia Oy

32 TUTKIMUSSELOSTE Laboratoriopalvelut PANK-hyväksytty testausorganisaatio PL Helsinki Puhelin Projekti Vt3, parantaminen välillä Ikaalisten etl-teikangas Työnumero Projektinumero Piste 419 Tilaaja Yhteyshenkilö Tielinja/Ohjelma Näytteenotin Destia Oy Destia Oy,T.Haapala GM1GTT Paalu X Y Z Kuvaajatunnus Tunnus Paalu Syvyys Häiriintyneisyys Lisätiedot Menetelmät Routivuus GEO Vesipitoisuus % Humuspitoisuus % Kantavuusluokka Kivisyys > 2 mm Kivisyys 63-2 mm.63mm läp-% E-moduli MPa Maalaji NO 2,4 (*) Routimaton 3.2 D.2 7 kehk NO 2,4 (*) Routimaton 5.28 D kehk NO 2,4 (*) Routimaton 2.33 C 2. 7 srhk NO 2,4 (*) Routimaton 5.32 D.6 5 kehk (*) [1] SFS-EN (kuivaseulonta) [2] SFS-EN (pesuseulonta) [3] PANK-213 (hydrometri) [4] SFS-EN (vesipitoisuus) [5] SFS-EN (humuspitoisuus) GEO Siltti Hiekka Sora Kivet Seula Läpäisyprosentti mm RT Hiesu Hieta Hiekka Sora Kivet.2 Huom.! Testaustulos koskee ainoastaan testattua näytettä. Lihavoidut arvot mitattuja Päiväys Hanna Karjalainen WMaatesti (C) Destia Oy

33 MML avoin data 1/213 Pohjavesiputki ja pohjavedenpinnan korkeus (N6) Siipikairaus Vedenottamo Poikkileikkaus Pohjaveden muodostumisalueen raja Pohjavesialueen raja Tutkimuskartta Mittakaava 1:5

34 Merkki Muutos Pvm Suunn. Tark. Hankkeen nimi Vt 3 parantaminen välillä Ikaalisten etl - Teikangas, tiesuunnitelma Piirustuksen sisältö Pituusleikkaus plv Infrasuunnittelu Pvm Suunnittelija Proj. päällikkö Pvm Tark. Hyv. Tierekisteriosoite Mittakaava 1:2/1:1 Piir.nro

35 Liite 9.

36 Liite 9.

37

38

39 MITTAUS- JA ASENNUSKORTTI 213 Projekti: Vt3 Ikaalinen-Teikangas Kairakone: GM 2, HAVAINNOT Putken numero: 12 Asentaja: Simo Murto Syvyys putkenpäästpinnan taso Pohjavesi- Pvm. Asiakkaan viite: Puhelin: Huom. Puhelin: Asennuspäivä: ,1 83,25 ei tasaantunut ,9 83,36 X: Koordinaatit: Y: Z: 85,26 Koordinaattijärjestelmä: KKJ2 N6 TASOTIEDOT JA RAKENNE Putken yläpään taso: 86,26 Siivilän alapään taso: 7,26 Putkimateriaali: Peh Putken halkaisija, mm: 51 / 63 Siivilän rako, mm: Vandaaliputken materiaali:,3 Fe 89 Jatkoputken pituus: 12, Siivilän pituus: 4, Kokonaispituus: 16, Wmax = 83,36 Wmin = 83,25 Putki maanpinnasta: 1, Maalajit Lisäosat Kyllä (X) Syvyys [m] Maalaji Routapanta X Hk Vandaaliputki X Jatkoputken pituus: 12, sihk Lukko X Sr Suodatinsukka Ka Siivilän pituus: 4, Huomautukset Toimivuustesti 1min 86,26 3min 86,26 5min 86,26 1min 86,26 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus

40 MITTAUS- JA ASENNUSKORTTI 213 Projekti: Putken numero: Asiakkaan viite: Puhelin: Vt3 5 Destia/ Reijula Kairakone: GM1/ HAVAINNOT Asentaja: Tero Kortesluoma Syvyys putkenpäästpinnan taso Pohjavesi- Pvm. Puhelin: Asennus päivä: ,26 89,68 Huom. Koordinaatit: Koordinaattijärjestelmä: X: Y: Z: 91,744 KKJ2 N6 TASOTIEDOT JA RAKENNE Putken yläpään taso: 92,94 Siivilän alapään taso: 86,94 Putkimateriaali: Putken halkaisija, mm: PEH 52mm Siivilän rako, mm: Vandaaliputken materiaali:,3mm Fe Jatkoputken pituus: 4, Siivilän pituus: 2, Kokonaispituus: 6, Wmax = 89,68 Wmin = 89,68 Putki maanpinnasta: Jatkoputken pituus: 1,2 Maalajit Lisäosat Kyllä (X) Syvyys [m] Maalaji Routapanta x,-1, Sr Vandaaliputki x 4, 1,-4,8 hkmr Lukko x 4,8- Ki/Ka Suodatinsukka Valurautakaivo Siivilän pituus: 2, Huomautukset Toimivuustesti 1min 92,94 3min 92,94 5min 92,94 1min 92,94 Maalajit ovat aistinvaraisia Destia Oy Y-tunnus
