2 TURVALLISUUSOHJEET TUOTTEEN SOVELTUVUUS Tämä tuote soveltuu koti- sekä matkailukäyttöön. Laitteen avulla tuotat virtaa mm. valaisimille, kodinkoneille, tai elektroniikkalaitteille. VAROITUS: LUE KÄYTTÖOHJEET. Aggregaatti saattaa aiheuttaa vaaraa henkilöille, jotka eivät ole tutustuneet tai oppineet käyttämään laitetta, etenkin lapsille. Laitteen turvallinen käyttö edellyttää tutustumista käyttöohjeisiin sekä annettujen varoitusten noudattamista. 1. Yleisiä turvallisuustietoja Suojaa lapsia ja lemmikkejä pitämällä heitä turvallisen etäisyyden päässä aggregaatista. Polttoaine on räjähtävää ja helposti syttyvää. Älä lisää polttoainetta käytön aikana. Älä täytä polttoainetankkia tupakoidessa tai avotulen läheisyydessä. Älä läikytä polttoainetta. Polttomoottorin osat kuumenevat käytössä ja saattavat aiheuttaa palovammoja. Huomioi aggregaatissa olevat varoitusmerkinnät. Polttomoottorin pakokaasut ovat myrkyllisiä. Aggregaattia ei saa käyttää suljetussa tilassa. 2. Sähköturvallisuus Sähkölaitteet (mukaan lukien johdot sekä pistokkeet) on oltava ehjiä. Aggregaattia ei saa kytkeä muihin virtalähteisiin, kuten sähköyhtiön verkkovirtaan. Erityistapauksissa, esim. jos aggregaattia käytetään varavirtalähteenä, on laite kytkettävä vain valtuutetun sähkönasentajan toimesta. Sähköniskun välttämiseksi laitteeseen on asennettu sulakkeet. Mikäli sulakkeita on vaihdettava, vaihtosulakkeiden tulee ollasamanlaisia kuin alkuperäisten. Jatkojohtoja käytettäessä, 1,5 mm 2 poikkipinta-alan johdon enimmäispituus saa olla enintään 60 m; 2,5 mm 2 poikkipinta-alan johdon enimmäispituus enintään 100 m. 3. Ennen käynnistämistä Laitteen turvallinen käyttö edellyttää käyttäjältä tietoa laitteen toiminnoista sekä kytkinten, ilmaisinten ja mittareiden oikeista asennoista. Käyttäjän on tutustuttava kytkinten, ilmaisinten ja mittareiden sijanteihin, näiden toimintoihin sekä oikeisiin asentoihin. Käyttäjän on tutustuttava aggregaatin käyttöohjeessa oleviin laitekuviin, sekä niissä mainittuihin käyttöohjeisiin ja toimintoihin. Käyttäjän on tutustuttava käyttöohjeessa mainittuihin varotoimiin, käynnistysohjeisiin, tarkistustoimenpiteisiin sekä varoituksiin ennen laitteen käynnistämistä. 4. Moottorin käynnistäminen Polttoaineen käsittely saattaa olla vaarallista. Käyttäjän on osattava käsitellä polttoaineita turvallisesti. Käyttäjän on tutustuttava käsin käynnistettävien moottoreiden erikoispiirteisiin ja vaaroihin. 5. Aggregaatin käyttö Aggregaattia ei saa kuormittaa yli ilmoitetun nimellistehon. Älä koskaan käynnistä aggregaattia kuormitettuna, vaan käynnistä moottori ensin ja kytke sähkölaite kiinni vasta kun moottori on lämmennyt. 6. Huolto Ennen laitteen huoltamista laite on sammutettava ja sen tulee antaa jäähtyä. Käyttöohjeessa mainittuja säännöllisiä huoltotoimenpiteitä on noudatettava. Tietyt huoltotoimenpiteet eivät ole käyttäjän suoritettavissa, nämä tulee tehdä maahantuojan valtuuttamassa huoltoliikkeessä. Pidä aggregaattisi puhtaana ja kuivana. Aggregaattia ei saa säilyttää tai käyttää turhan kosteissa tai pölyisissä olosuhteissa, tai tiloissa, joissa on runsaasti syövyttäviä höyryä. Mikäli aggregaatti altistuisi edellämainituille aineille, puhdista pehmeällä liinalla tai harjalla. Älä pese laitetta vedellä. Vesi saattaa päästä laitteen ilmanvaihtoaukkoihin ja aiheuttaa vahinkoa moottorille, sekä sisäsille komponenteille. 7. Kuljetus ja säilytys Kuljetus: Polttoainetta tai öljyä saattaa vuotaa tai läikkyä, joka saattaa aiheuttaa tulipalon vaaraan tai hengenvaarallisia myrkyllisiä höyryjä. Polttoaine- tai öljynvuoto vahingoittaa mattoja, maaleja tai muita pintoja ajoneuvoissa tai perävaunuissa. Aggregaatissa on suljettava polttoainehana. Pidä polttoainehana aina suljettuna kun et käytä laitetta. Polttoaineita saa kuljettaa vain siihen tarkoitukseen tarkoitettuissa säiliöissä. Aseta aina aggregaatti suojaavan maton päälle kuljetuksen aikana, suojataksesi ajoneuvoasi mahdollisilta vuodoilta. Poista aggregaatti aina heti määränpäähän saavuttuasi. Säilytys: Mikäli aikomuksesi on säilyttää aggregaattiasi käyttämättä enemmän kuin 30 päivää, noudata seuraavia varotoimia: Älä ikinä säilytä aggregaattia tai polttoaineita sisätiloissa tai huonosti tuuletetussa tilassa, missä höyryt pääsevät koskettamaan avotulta, kipinää tai sytytysliekkillä varustettuja kaasulaitteita (esim. liedet, vesikeittimet,

3 vaatekuivurit yms.). 8. Muita turvallisuusohjeita 1. Älä käytä laitetta vaarallisissa paikoissa kuten paikoissa, missä polttoaineen höyryt, vuotava kaasu tai pöly saattaisi syttyä tai räjähtää. 2. Älä käytä laitetta suljetussa tilassa. Pakokaasut, savu tai höyry saattaaa nousta vaaralliselle tasolle. 3. Aggregaatin tuottama jännite voi olla hengenvaarallinen. Aggregaattia ei saa asentaa kiinteään sähkölinjaan, paitsi asianmukaiset sähkötyöluvat omaavan sähkönasentajan toimesta. 4. Suojaa aggregaattiasi. Tämä aggregaatti EI OLE VE- DENPITÄVÄ eikä sitä saa altistaa suoraan auringonsäteeseen, korkeille lämpötiloille tai kosteudelle. 5. Älä polta tankatessasi. Tupakka saattaa sytyttää polttoaineen ja aiheuttaa hengenvaarallisen räjähdyksen. 6. Varo läikyttämästä polttoainetta. Polttoainetta tankatessasi, varmista, että moottori on sammutettu. Läikkyvä polttoaine saattaa syttyä, mikäli sitä tippuu kuuman moottorin päälle. Älä ikinä tankkaa moottorin ollessa käynnissä. 7. Pidä huolta missä säilytät aggregaattia. Säilytä kuivassa tilassa poissa helposti syttyvistä aineista. 8. Pidä etäisyyttä. Aggregaatti päästää pakokaasuja. Oman turvallisuutesi takaamiseksi, älä seiso laitteen lähellä kun se on käynnissä. Varmista myös, että muut pysyvät turvallisen etäisyyden päässä. 9. Jos käytät aggregaattia kohteessa jossa työskentelet maadoitetussa ympäristössä, tulee aggregaatti suojamaadoittaa samaan maapotentiaaliin. Maadoita aggregaatti kuvan ohjeen mukaiseti (katso Fig. A). Maadoitusjohdon poikkipinta-ala on oltava vähintään 3.5 mm Moottorin teho on tehtaalla säädetty turvalliselle tasolle. Älä yritä virittää moottoria tehokkaammaksi, sillä tämä saattaa aiheuttaa sen ylikuumenemisen joka saattaa aiheuttaa tulipalon. Moottorin virittäminen saattaa muuttaa myös laitteen lähtöjännitteen ja taajuuden joka voi vahingoittaa muita laitteita sekä aiheuttaa henkilövahinkoja. SYMBOLIT Lue käyttöohje Varoitus WEEE-kierrätyssymboli Sormia tai kämmentä polttavat kuumat pinnat Pidä etäisyyttä laitteesta Avotulen teko kielletty Pakokaasut ovat myrkyllisiä; älä käytä suljetussa tilassa Varoitus! Aggregaatin pakokaasut ovat myrkyllisiä. Älä käynnistä moottoria suljetuissa tai huonosti tuuletetuissa tiloissa. Älä kytke verkkovirtaan IRROTA KAIKKI AGGREGAATTIIN LIITETYT LAITTEEET ennen aggregaatin käynnistämistä tai sammuttamista, sillä muuten liitetyt laitteet voivat vahingoittua. Pakkauksen purkaminen: Modernista massatuotantotekniikasta johtuen on epätodennäköistä, että laitteesi on viallinen tai että siitä puuttu tarvittavia osia. Jos kuitenkin huomaat jonkin osan puuttuvan tai olevan viallinen, älä käytä laitetta, vaan ota yhteys jälleenmyyjällesi mahdollista korjausta tai vaihtoa varten. Laitteen käyttäminen viallisilla tai puuttuvilla osilla voi olla hengenvaarallista.

4

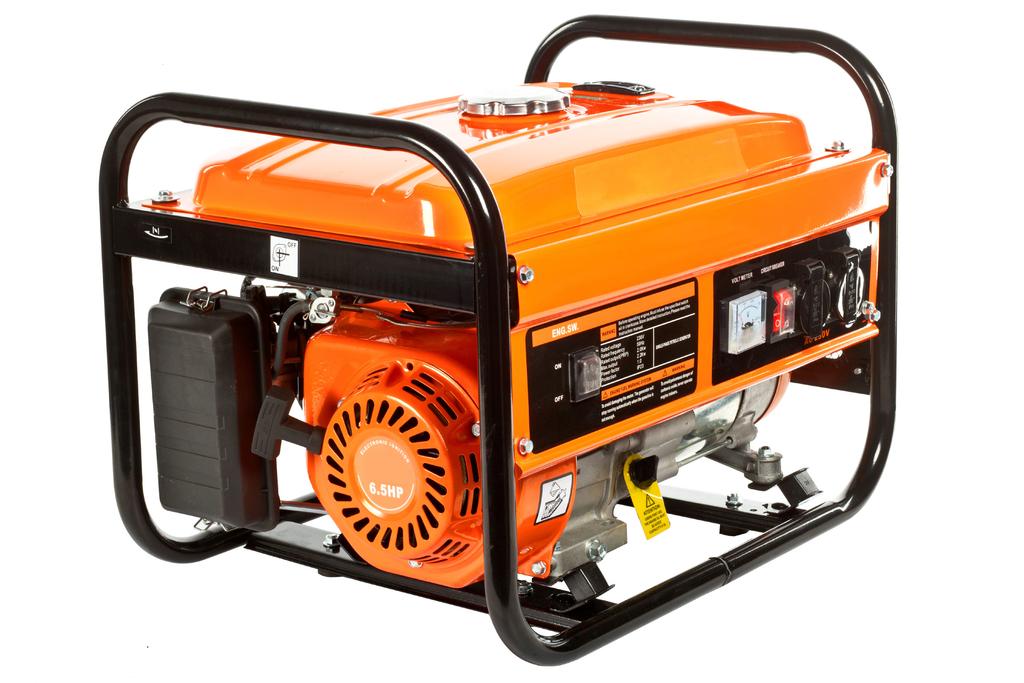

5 OSALUETTELO 1. Polttoainesäiliö 2. Polttoainesäiliön kansi 3. Polttoainemittari 4. Sytytystulppa (takana) 5. Rikastinvipu 6. Polttoainehana 7. Ilmasuodatin 8. Käynnistysnaru 9. Moottorikytkin (virtakytkin) 10. Öljyntäyttöaukko ja tyhjennysaukko 11. Jännitemittari 12. AC sulakekytkin 13. AC ulostuloliitin 14. Maadoitusterminaali 15. Polttoainehana kiinni 16. Polttoainehana auki 17. Elektrodi TEKNISET TIEDOT AC-lähtöjännite Nimellisteho Enimmäisteho Malli Iskutilavuus Enimmäisteho (hevosvoimat / kierros) Polttoainesäiliö Polttaine Moottorin tyyppi Moottorin käyntiaika Moottoriöljy Käyntiääni (7M) Koneen paino Koko 230V~50Hz 2000W 2200W 168F 163 cc 5.5 HV / 3600 rpm 15 L Pienmoottoribensiini Yksisylinterinen, ilmajäähdytetty, nelitahti, OHV 10,6 tuntia Nelitahtiöljy (esim. SAE15W40) 65 db (A) 36 kg 620 x 450 x 480 mm MELUTIETOA Painotettu äänentehotaso L wa 95 db (A). Käytä kuulosuojaimia äänenpaineen ollessa yli 75 db (A). Kotelointiluokka: IP23 Suosittelemme kuulosuojainten käyttöä konetta käytettäessä. Kuulosuojaimia on ehdottomasti käytettävä, mikäli konetta käytetään sisätiloissa kuten autotallissa tai -hallissa.

6 ENNEN KÄYTTÖÄ HUOM: Valmisteluvaiheen tarkastukset on syytä suorittaa ennen jokaista käynnistystä. 1. Tarkista moottorin polttoaine 1. Sammuta moottori painamalla moottorikytkin kohtaan OFF. 2. Tarkista polttoaineen määrä polttoainemittarista. 3. Jos polttoaine on vähissä, täytä polttoainesäiliö lyijyttömällä nelitahtipienmoottoribensiinillä. 4. Käytä polttoainesuodatinverkkoa säiliötä täyttäessäsi. VAROITUS: 1. Älä tankkaa moottorin ollessa käynnissä tai kun se on kuuma. 2. Sulje polttoainehana (4) ennen tankkaamista. 3. Varo päästämästä pölyä, likaa tai vettä tankkiin. 4. Pyyhi vuotanut bensiini kunnolla ennen moottorin käynnistämistä. HUOM: Laitetta voidaan käyttää 98E5 -bensiinillä, mutta suosittelemme käyttämään nelitahtipienmoottoribensiiniä paremman säilyvyyden, käynnin ja puhtaamman palamisen takia. 2. Maadoitus Jos käytät aggregaattia kohteessa jossa työskentelet maadoitetussa ympäristössä, tulee aggregaatti suojamaadoittaa samaan maapotentiaaliin. Maadoita aggregaatti kuvan ohjeen mukaiseti (katso Fig. A). Maadoitusjohdon poikkipinta-ala on oltava vähintään 3.5 mm Käännä moottorikytkin (7) kohtaan ON. 3. Käännä rikastinvipu (5) vasemmalle. Tämä ei ole tarpeellista mikäli moottori on lämmin. 4. Vedä käynnistysnaru hitaasti ulos kunnes tunnet vastusta. Palauta käynnistysnaru sen alkuperäiseen kohtaan ja vedä sitten ripeästi ulos. Älä kuitenkaan vedä narua ulos kokonaan. Kun moottori on käynnistynyt, anna käynnistysnarun palautua samalla kun pidät kiinni kahvasta. 5. Anna moottorin lämmetä muutaman minuutin. 6. Käännä rikastinvipu takaisin käyntikohtaan. 7. Anna moottorin lämmetä ilman rasitusta muutaman minuutin. 2. Moottorin sammuttaminen 1. Ennen sammuttamista, varmista, että kaikki aggregaattiin liitetyt sähkölaitteet on kytketty irti. 2. Käännä moottorinkytkin (7) kohtaan STOP. 3. Käännä polttoainehana (4) vastapäivään kohtaan OFF (Fig. C). Fig.C KÄYTTÖ 1. Moottorin käynnistys HUOM: Älä kytke mitään sähkölaitteita aggregaattiin ennen sen käynnistämistä. 1. Käännä polttoainehana (4) kohtaaan ON (Fig. B).

7 3. Laitteiden liittäminen aggregaattiin 1. Käynnistä moottori. Anna moottorin lämmetä muutaman minuutin ennen laitteiden kytkemistä siihen. 2. AC-virtaa käyttävien laitteiden suhteen, avaa kansi ja kytke laitteen virtapistoke AC-sähköpistorasiaan. 4. AC-ylikuormitussuoja TÄRKEÄÄ: Aggregaatin nimellisen antotehon ylittäminen saattaa vahingoittaa aggregaatin sekä siihen liitetyt laitteet. 1. Jokaisella erillisellä virtapiirillä on oma sulake joka suojaa ylikuormitusta vastaan. 2. Mikäli sulake laukeaa, irrota kaikki aggregaattiin liitetyt laitteet. 3. Anna sulakekytkimen jäähtyä. 4. Paina AC-sulakekytkintä hetken jälkeen. 5. Kun kytket laitteet uudestaan aggregaattiin, pyri vähentämään laitteen aiheuttamaa kuormitusta joka viimeksi ylikuormitti aggregaatin.

8 HUOLTO JA YLLÄPITO VAROITUS: Sähköasennustyöt ja vaativat huoltotoimenpiteet on jätettävä ammattilaisen tai valtuutetun huoltohenkilökunnan tehtäväksi. Koneen säännöllinen huolto on erittäin tärkeää koneen suorituskyvyn ja turvallisen käytön varmistamiseksi. 1. HUOLTOTAULUKKO: Osa Sytytystulppa Ilmasuodatin Toimenpide Tarkista, säädä kärkiväliä ja puhdista. Vaihda tarvittaessa. Puhdista. Vaihda tarvittaessa. Valmisteluvaiheen tarkistus (päivittäin) Kerran kuussa tai 20 käyttötunnin jälkeen Joka 3 kuukausi tai 50 käyttötunnin jälkeen Joka 6 kuukausi tai 100 käyttötunnin jälkeen Joka 12 kuukausi tai 300 käyttötunnin jälkeen Polttoainesuodatin Puhdista suodatin. Vaihda tarvittaessa. Venttiilivälys Tarkista ja säädä moottorin ollessa kylmä. Pakokaasujärjestelmä Tarkista vuotojen varalta. Kiristä tai vaihda tiivistettä tarvittaessa. Tarkista äänenvaimennin. Vaihda tarvittaessa. Kaasutin Tarkista rikastimen toiminta. Jäähdytysjärjestelmä. Käynnistysjärjestelmä Asennus / kiinnitykset Tarkista tuulettimen kunto. Tarkista käynnistysnarun kunto ja toiminta. Tarkista kaikki asennus- sekä kiinnityskohdat ja kiristä tai korjaa tarvittaessa.

9 2. ILMANSUODATIN Ilmansuodattimen puhtaanapito on erittäin tärkeä laitteen jatkuvan toiminnan kannalta. Huonon asennuksen, ylläpidon tai vioittuneen suodattimen seurauksena, koneeseen saattaa päästä likaa joka voi aiheuttaa ongelmia moottoriin. Pidä siis suodatin puhtaana. Fig.D 1. Irrota ilmansuodatinkansi kääntämällä kahdet lukitussalpat auki suodattimen sivuilla (Fig. D). 2. Poista ilmansuodatin. 3. Pese ilmansuodatin liuottimella ja anna kuivua hyvin. 4. Voitele suodatin moottoriöljyllä (SAE #30). 5. Asenna suodatin takaisin. 6. Kiinnitä kansi takaisin paikalleen. HUOM! Älä ikinä käynnistä tai käytä moottoria ilman asennettua suodatinta, sillä tämä kuluttaa mänttää ja/tai sylinteriä. 3. SYTYTYSTULPAN PUHDISTAMINEN JA SÄÄTÄMINEN Sytytystulppa sijaitsee laitteen takana, polttoainesäiliön alla. 1. Irrota sytytystulpan johto vetämällä se ulos. 2. Tarkista että polttoainehana on kiinni. 3. Irrota polttoainesäiliö ruuvaamalla sen kulmissa olevat neljä pulttia auki. 4. Irrota polttoaineletku hanoineen ja nosta polttoainesäiliö sivulle. 5. Irrota sytytystulppa aggregaatista mukana toimitetulla avaimella. 6. Poista kertynyt noki teräsharjalla. 7. Tarkista sytytstulpan yläpuolen väri. Värin tulisi olla ruskeahko. 8. Tarkista sytytystulpan kärkiväli rakotulkilla. Välin tulisi olla mm (Fig. E) 4. ÖLJYTASON TARKISTUS 1. Sammuta moottori. 2. Avaa öljyntäyttöaukon tulppa ja vedä mittatikku ulos. 3. Puhdista mittatikku rätillä. 4. Työnnä mittatikku hetkeksi uudestaan öljyntäyttöaukkoon ja vedä se ulos. 5. Tarkista öljytaso mittatikusta. Tason tulisi olla merkkien välissä. 6. Jos öljytaso on alle alimman merkin, täytä lisää öljyä säiliöön. Käytä suppiloa apuna välttääksesi läikkymistä. 7. Aseta mittatikku tulppineen takaisin öljytäyttöaukkoon ja varmista että se istuu tukevasti paikallaan. 5. ÖLJYN VAIHTO Fig.E Öljy on vaihdettava ensimmäisen 20 käyttötunnin jälkeen, ja sen jälkeen 100 käyttötunnin tai 6 kuukauden välein. Suosittelemme kesäkäytössä 15W40 mineraaliöljyä ja talvella yli -25C pakkasessa paremman kylmäluokituksen omaavaa öljyä. 1. Aseta laakea astia öljynpoistoaukon alle. 2. Irrota tulppa öljyntäyttöaukosta. 3. Irrota pultti öljynpoistoaukosta. 4. Kallista laitetta hiukan eteenpäin valuttaaksesi kaiken öljyn ulos. 5. Aseta pultti takaisin öljynpoistoaukkoon ja kiristä se kunnolla. 6. Täytä laitteeseen sopiva määrä öljyä. 7. Aseta mittatikku tulppineen öljyntäyttöaukkoon. 8. Pyyhi mahdollisesti läikkynyt öljy pois laitteesta.

10 6. POLTTOAINESÄILIÖN SUODATIN Fig.F SÄILYTYS Jos aikomuksesi on asettaa aggregaattisi säilöön yli 30 päivän ajaksi, noudata seuraavia ohjeita. Älä ikinä säilytä polttoainetta sisältävää aggregaattia sisätiloissa tai suljetuissa, huonosti ilmastoiduissa tiloissa, tai avotulen, kipinöitä aiheuttavien laitteiden läheisyydessä tai kaasulaitteiden kanssa. PUHDISTUS 1. Pidä kone puhtaana. Koneen ulkopuolia voi puhdistaa kostutetulla liinalla ja miedolla pesuaineella. Älä ikinä pese konetta vedellä, sillä tämä saattaa vahingoittaa konetta. 2. Jotkut puhdistustarvikkeet tai liuottimet saattavat vaurioittaa muoviosia. 3. Puhdista ilmanvaihtoaukot pölynimurilla. 4. Varmista, että ilmanvaihtoaukot pysyvät puhtaina ja että eivät mene tukkoon roskasta. Puhdista tarvittaessa esim. paineilmalla ja harjalla. 5. Käytä näkösuojaimia kun puhdistat koneen. 1. Sammuta moottori. 2. Käännä polttoainehana kohtaan OFF. 3. Polttoainesuodatin löytyy polttoainesäiliön kannen (2) alla. Suodatin estää epäpuhtauksia pääsemästä polttoainesäiliöön täyttämisen aikana. 4. Poista suodatin ja pese kunnolla liuottimessa. 5. Aseta suodatin takaisin paikalleen sen kuivuttua. VAROITUS! Varmista, että kansi on suljettu huolellisesti ennen moottorin käynnistämistä.

11 VIANMÄÄRITYS Vika Mahdollinen syy Toimenpide Moottori ei käynnisty Aggregaatti ei tuota sähköä. Sulake palaa jatkuvasti. Aggregaatti ylikuumenee. Polttoaine tai öljy vähissä. Käynnistyskytkin on tilassa off. Viallinen sytytystulppa. Rikastin väärässä asennossa. Polttoainehana suljettu. Moottori kuormitettu käynnistyksen yhteydessä. Sytytystulpan johdot irti/löysänä. Polttoainesuodatin tukossa. Viallinen pistorasia. Sulake lauennut. Viallinen laturi. Viallinen virtajohto. Aggregaatti on ylikuormitettu. Viallinen virtajohto tai liitetty laite. Aggregaatti on ylikuormitettu. Liian heikko ilmanvaihto. Täytä polttoaineella tai öljyllä. Käännä tilaan on. Vaihda sytytystulppa. Säädä rikastinvipua. Avaa polttoainehana. Irrota kytketyt laitteet ennen käynnistämistä. Kiristä tai kytke johdot. Tarkista suodattimet ja puhdista tai vaihda tarvittaessa. Ota yhteys huoltoon. Paina sulakekatkaisin sisään ja kokeile uudestaan. Ota yhteys huoltoon. Vaihda virtajohto. Vähennä kuormitusta. Tarkista virtajohdon kunto. Vaihda. Vähennä kuormitusta. Siirrä laite paremmin ilmastoituun tilaan.

12 SÄKERHETSINSTRUKTIONER PRODUKTENS TILLÄMPNINGSOMRÅDEN Denna produkt lämpar sig för hem- och reseändamål. Med hjälp av apparaten producerar du ström för belysning, hushållsapparater eller hemelektronik. VARNING: LÄS BRUKSANVISNINGEN. Aggregatet kan orsaka fara för personer, speciellt barn, som inte har bekantat sig med, eller lärt sig använda enheten. Säker användning av enheten förutsätter att användaren bekantat sig med bruksanvisningen samt följer säkerhetsinstruktionerna. 1. Allmänn säkerhetsinformation Skydda barn och husdjur genom att hålla dem på ett tryggt avstånd från aggregatet. Bränslet är explosivt och lättantändligt. Fyll inte på bränsle medan aggregatet är påslaget. Fyll inte på bränsle medan du röker eller i närheten av öppen eld. Undvik att spilla bränsle. Förbränningsmotorns delar blir heta i drift och kan orsaka brännskador. Uppmärksamma de varningssymboler som finns på aggregatet. Förbränningsmotorns avgaser är giftiga. Aggregatet får inte användas i ett stängt utrymme. 2. Elsäkerhet Alla elapparater (sladdar och stickkontakter medräknat) bör vara intakta. Aggregatet får inte anslutas till en annan strömkälla, t.ex. elbolagets nätström. I specialfall, t.ex. om aggregatet används som en reservkraftkälla, får endast en kvalificerad elektriker utföra monteringsarbetet. För att undvika elstötar har denna apparat inbyggda säkringar. Om en säkring måste bytas, måste bytessäkringarna vara identiska till de gamla säkringarna. Då du använder en skarvsladd, får en sladd med en tvärsnittsyta på 1,5 mm 2 vara högst 60 m lång och en sladd med en tvärsnittsyta på 2,5 mm 2 högst 100 m lång. 3. Innan du startar aggregatet Säker användning av aggregatet förutsätter att användaren är medveten om aggregatets funktioner, samt om avbrytarnas, indikatorernas och mätarnas rätta positioner. Användaren bör bekanta sig med avbrytarnas, indikatorernas och mätarnas lägen, dess funktioner och rätta positioner. Användaren bör bekanta sig med illustrationerna i aggregatets bruksanvisning, samt med alla anvisningar och funktioner som beskrivits däri. Användaren bör bekanta sig med säkerhetsanvisningarna, startningsinstruktionerna, kontrolleringsanvisningarna samt varningarna som finns i bruksanvisningen innan apparaten startas. 4. Startning av motorn Det kan vara riskabelt att handskas med bränsle. Användaren bör kunna behandla bränsle på ett säkert sätt. Användaren bör bekanta sig med de särdrag och faror som förknippas med motorer med handstart. 5. Aggregatets användning Aggregatet får inte belastas över den anmälda nominella effekten. Starta aldrig aggregatet belastat, utan starta först aggregatet och anslut elapparaten efter att motorn har blivit varm. 6. Service Innan apparaten underhålls bör apparaten stängas av och låtas svalna. De regelbundna serviceingreppen som nämns i bruksanvisningen bör följas. Vissa serviceingrepp kan inte utföras av användaren, utan de bör utföras av ett av importören utsett kvalificerat serviceföretag. Håll aggregatet rent och torrt. Aggregatet får inte förvaras eller användas i onödigt fuktiga eller dammiga förhållanden, eller i utrymmen med korrosiva ångor. Om ditt aggregat utsätts för ovannämnda ämnen, rengör med en mjuk trasa eller borste. Tvätta inte apparaten med vatten. Vatten kan komma åt apparatens luftintag och orsaka skada på motorn, samt interna komponenter. 7. Transport och förvaring Transport: Bränsle eller olja kan läcka eller spillas, vilket kan orsaka brandfara eller livshotande giftiga ångor. Bränsle- eller oljeläckage skadar mattor och målade ytor samt andra ytor i fordon eller trailer. Aggregatet har en bränslekran som kan stängas. Håll alltid bränslekranen stängd då aggregatet inte är i användning. Bränsle får transporteras endast i för ändamålet lämpliga behållare. Lägg alltid aggregatet på en skyddande matta vid transport, för att skydda fordonet från möjligt läckage. Flytta alltid ut aggregatet ur fordonet då du når din destination. Förvaring: Om din avsikt är att förvara aggregatet oanvänt i över 30 dagar, följ dessa säkerhetsåtgärder: Förvara aldrig aggregatet eller bränsle inomhus eller i ett dåligt vädrat utrymme, där ångor kommer i kontakt med öppen eld, gnistor eller gasapparater med tändlåga (t.ex. spisar, vattenkokare, torktumlare osv.).

13 8. Övriga säkerhetsinstruktioner 1. Använd inte apparaten på platser där bränsleångorna, läckande gaser eller damm kan antändas eller explodera. 2. Använd inte apparaten i ett slutet utrymme. Avgaser, rök eller ånga kan nå en farlig nivå. 3. Aggregatets utspänning kan vara livshotande. Aggregatet får inte installeras i en fast elinstallation, utom då en kvalificerad eltekniker värderar och utför arbetet. 4. Skydda ditt aggregat. Detta aggregat ÄR INTE VAT- TENTÅLIGT och det får inte utsättas för direkt solljus, höga temperaturer eller fukt. 5. Rök inte medan du tankar. Tobak kan antända bränsleångorna och orsaka en livsfarlig explosion. 6. Undvik att spilla bränsle. Se till att motorn är avstängd då du tankar bränsle. Spillt bränsle kan antändas om det kommer i kontakt med den heta motorn. Tanka aldrig då motorn är i gång. 7. Förvara aggregatet med eftertanke. Förvara det i ett torrt utrymme ur räckhåll av lättantändliga ämnen. 8. Vistas inte i närheten av aggregatet. Aggregatet alstrar avgaser. För att garantera din egen säkerhet, vistas inte i närheten av aggregatet då det är i gång. Se även till att andra personer och husdjur hålls på betryggande avstånd. 9. Om du använder aggregatet på ett jordat ställe, bör aggregatet skyddsjordas i samma jordpotential. Jorda aggregatet enligt bilden (se Fig. A). Jordningskabelns tvärsnittsarea bör vara minst 3.5 mm Motorns effekt har justerats till en säker nivå i fabriken. Försök inte trimma motorn, eftersom detta kan orsaka att den överhettas och öka risken för eldsvåda. Trimning av motorn kan även ändra apparatens utgångsspänning och frekvens, vilket kan skada anslutna apparater och orsaka personskador. KOPPLA LOSS ALLA ANSLUTNA APPARATER innan du startar eller stänger av aggregatet, för att undvika att de anslutna apparaterna skadas. SYMBOLER Läs bruksanvisningen Varning WEEE-återvinningssymbol Heta ytor som kan bränna fingrar och händer Vistas på avstånd från apparaten Öppen eld förbjuden Avgaserna är giftiga; använd inte i ett slutet utrymme Varning! Aggregatets avgaser är giftiga. Starta aldrig motorn i ett slutet eller dåligt ventilerat utrymme. Koppla inte till nätström Apparatens uppackning: På grund av modern massproduktionsteknik är det osannolikt att din apparat är defekt eller att det fattas relevanta delar. Om du trots allt upptäcker att någon del fattas eller är defekt, använd inte apparaten utan kontakta din återförsäljare för att få apparaten reparerad eller utbytt. Användning av apparaten med skadade delar eller delar som fattas kan vara livsfarligt.

14

15 AGGREGATETS DELAR 1. Bränsletank 2. Bränsletankens lock 3. Bränslemätare 4. Tändstift (på baksidan) 5. Chokespak 6. Bränslekran 7. Luftfilter 8. Startsnöre 9. Motoravbrytare (strömbrytare) 10. Oljepåfyllningsöppning och dräneringsöppning 11. Spänningsmätare 12. AC-säkringsavbrytare 13. AC-anslutning 14. Jordningsterminal 15. Bränslekranen stängd 16. Bränslekranen öppen 17. Elektrod TEKNISK INFORMATION AC-utspänning Nominell effekt Maxeffekt Modell Slagvolym Maxeffekt (hästkrafter / varv) Bränsletank Bränsle Motortyp Motorns drifttid Motorolja Bullernivå (7M) Aggregatets vikt Yttre mått 230V~50Hz 2000W 2200W 168F 163 cc 5.5 HK / 3600 rpm 15 L Småmotorbensin Encylindrig, luftkyld, fyrtakt, OHV 10,6 timmar Fyrtaktsolja (t.ex. SAE15W40) 65 db (A) 36 kg 620 x 450 x 480 mm BULLERINFORMATION Vägd ljudeffektnivå L wa 94 db (A). Använd hörselskydd då ljudtrycket överstiger 74 db (A). Kapslingsklassning: IP23 Vi rekommenderar att du använder hörselskydd då aggregatet används. Hörselskydd bör absolut användas, såvida apparaten används inomhus, t.ex. i ett garage eller en bilhall.

16 INNAN ANVÄNDNING OBS: Förberedningsskedets inspektioner bör utföras innan varje start. 1. Kontrollera bränslenivån 1. Stäng av motorn genom att vrida strömbrytaren till OFF. 2. Kontrollera bränslenivån på bränslemätaren. 3. Om bränslenivån är låg, fyll på blyfri fyrtakts-småmotorbensin i bränsletanken. 4. Använd ett bränslefilternät då du fyller på bränsletanken. VARNING: 1. Tanka inte då motorn är på eller het. 2. Stäng bränslekranen (4) innan du tankar. 3. Låt inte damm, smuts eller vatten komma in i tanken. 4. Torka ordentligt bort spilld bensin innan du startar motorn. OBS: Det är möjligt att använda 98E5 -bensin i aggregatet, men vi rekommenderar fyrtakts-småmotorbensin för dess bättre bevaringstid, gång och renare förbränning. 2. Jordning Om du använder aggregatet på ett jordat ställe, bör aggregatet skyddsjordas i samma jordpotential. Jorda aggregatet enligt bilden (se Fig. A). Jordningskabelns tvärsnittsarea bör vara minst 3.5 mm Vrid strömbrytaren (7) till ON. 3. Vrid chokespaken (5) till vänster. Detta är inte nödvändigt om motorn är varm. 4. Dra startsnöret långsamt ut tills du känner motstånd. Låt därefter snöret rullas in och dra sedan raskt ut. Dra dock inte snöret ut helt och hållet. När motorn har startats, kan du låta startsnöret rullas in medan du håller i handtaget. 5. Låt motorn uppvärmas i någon minut. 6. Vrid chokespaken tillbaka till driftläget. 7. Låt motorn uppvärmas utan belastning i några minuter. 2. Motorns avstängning 1. Innan du stänger av motorn, se till att alla anslutna elapparater har kopplats loss. 2. Vrid strömbrytaren (7) till STOP. 3. Vrid bränslekranen (4) motsols till OFF (Fig. C). Fig.C ANVÄNDNING 1. Motorns startning OBS: Anslut inga elapparater till aggregatet innan det har startats. 1. Vrid bränslekranen (4) till ON (Fig. B).

17 3. Anslutning av elapparater till aggregatet 1. Starta motorn. Låt motorn värmas upp några minuter innan du ansluter elapparater till den. 2. Anslut AC-apparater genom att lyfta upp locket och koppla stickkontakten till AC-uttaget. 4. AC-överspänningsskydd VIKTIGT: Överstigning av aggregatets nominella uteffekt kan skada aggregatet och de apparater som anslutits till det. 1. Varje enskild strömkrets har en egen säkring som skyddar mot överbelastning. 2. Om en säkring går av, koppla loss alla anslutna apparater. 3. Låt säkringsavbrytaren svalna. 4. Tryck på AC-säkringsavbrytaren efter en stund. 5. Då du åter ansluter apparater till aggregatet, försök minska den apparats belastning som senast överbelastade aggregatet.

18 SERVICE OCH UNDERHÅLL VARNING: Elinstallationsarbeten och krävande serviceingrepp bör utföras av professionell eller kvalificerad servicepersonal. Regelbunden service av apparaten är mycket viktig för att säkra apparatens prestationsförmåga och säker användning. 1. SERVICEDIAGRAM: Del Tändstiftet Åtgärd Kontrollera, justera spännvidden och rengör. Byt vid behov. Förberedningsskedets kontroll (dagligen) En gång i månaden eller efter 20 timmars drift Var 3. månad eller efter 50 timmars drift Var 6. månad eller efter 100 timmars drift Var 12. månad eller efter 300 timmars drift Luftfiltret Rengör. Byt vid behov. Bränslefiltret Rengör filtret. Byt vid behov. Ventilmellanrummet Avgassystemet Kontrollera och justera då motorn är kall. Kontrollera för läckage. Spänn eller byt tätning vid behov. Kontrollera ljuddämparen. Byt vid behov. Förgasaren Kontrollera chokens funktion. Avkylningsystemet Kontrollera fläktens skick. Startsystemet Montering / fästningar Kontrollera startsnörets skick och funktion. Kontrollera alla monterings- och fästningspunkter och spänn eller reparera vid behov.

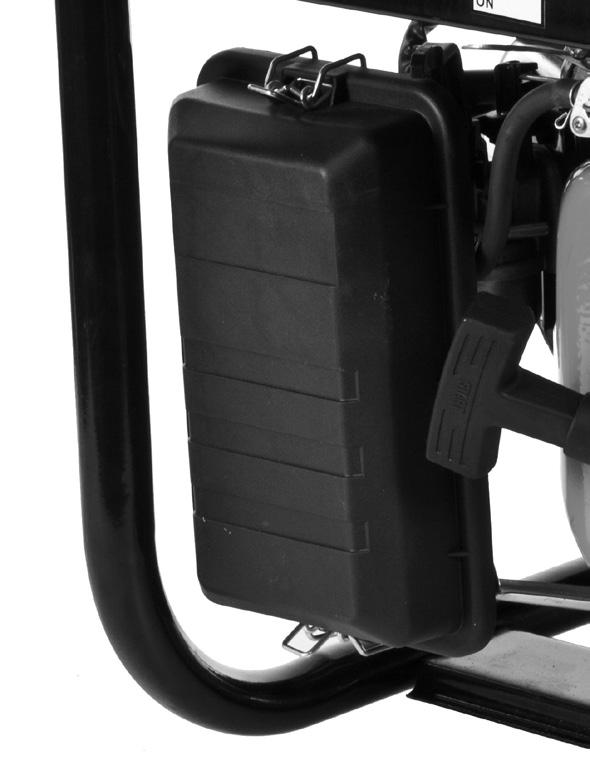

19 2. LUFTFILTRET Det är mycket viktigt att hålla luftfiltret rent med tanke på apparatens kontinuerliga drift. Som resultat av dålig installering, underhåll eller ett skadat filter, kan det komma smuts in i apparaten, vilket kan orsaka problem för motorn. Håll därför filtret rent. Fig.D 1. Ta loss luftfiltrets lock genom att vända upp clipsen som holler filtrets lock på plats (Fig. D). 2. Avlägsna luftfiltret. 3. Tvätta luftfiltret med lösningsmedel och låt torka väl. 4. Smörj filtret med motorolja (SAE #30). 5. Montera filtret tillbaka på plats. 6. Fäst locket på sin plats. OBS! Starta eller använd aldrig motorn utan installerat filter, eftersom detta sliter på pistongen och/eller cylindern. 3. RENGÖRING OCH JUSTERING AV TÄNDSTIFTET Tändstiftet sitter på baksidan av aggregatet, under bränsletanken. 1. Lossa tändstiftets sladd genom att dra ut den. 2. Kontrollera att bränslekranen är stängd. 3. Ta loss bränsletanken genom att skruva upp de fyra bultarna i tankens hörn. 4. Ta loss bränsleslangen tillsammans med bränslekranen och lyft bränsletanken åt sidan. 5. Skruva loss tändstiftet från aggregatet med den medföljande nyckeln. 6. Avlägsna det ansamlade sotet med en stålborste. 7. Kontrollera tändstiftets övre dels färg. Färgen bör vara brunaktig. 8. Kontrollera tändstiftets spännvidd med ett bladmått. Spännvidden bör vara mm (Fig. E) 4. KONTROLLERING AV OLJENIVÅN 1. Stäng av motorn. 2. Skruva upp oljepåfyllningsöppningens plugg och dra ut mätstickan. 3. Rengör mätstickan med en trasa. 4. Skjut mätstickan tillbaka in i oljepåfyllningsöppningen för några sekunder och dra sedan ut den. 5. Kontrollera oljenivån på mätstickan. Nivån bör ligga mellan stickans två märken. 6. Om oljenivån ligger under det nedre märket, fyll på mera olja. Använd en tratt för att undvika att spilla olja. 7. Tryck åter in mätstickan och pluggen i oljepåfyllningsöppningen och se till att de sitter tätt. 5. BYTE AV OLJA Fig.E Oljan bör bytas efter de första 20 användningstimmarna, och därefter med 100 användningstimmars eller 6 månaders mellanrum. Vi rekommenderar i sommarbruk 15W40 mineralolja och på vintern i under -25 o kyla olja med bättre kyltålighet. 1. Placera ett lågt fat under oljedräneringsöppningen. 2. Ta loss pluggen ur oljepåfyllningsöppningen. 3. Avlägsna bulten ur oljedräneringgsöppningen. 4. Luta aggregatet en bit framåt så att all olja dräneras. 5. Lägg tillbaka bulten i oljedräneringsöppningen och spänn den. 6. Fyll på lämplig mängd olja. 7. Tryck in mätstickan och pluggen i oljepåfyllningsöppningen och se till att de sitter tätt. 8. Torka bort eventuellt spilld olja.

20 6. BRÄNSLETANKENS FILTER Fig.F FÖRVARING Om du ämnar placera aggregatet i förvar i över 30 dagar, följ dessa anvisningar. Förvara aldrig ett aggregat som innehåller bränsle inomhus, eller i slutna utrymmen med dålig luftcirkulation, eller i närheten av öppen eld eller apparater som kan orsaka gnistor, eller nära gasapparater. RENGÖRING 1. Håll maskinen ren. Maskinens yttre delar kan rengöras med en fuktig trasa och ett milt rengöringsämne. Tvätta aldrig apparaten med vatten, då detta kan skada den. 2. Vissa rengöringstillbehör eller lösningsmedel kan skada apparatens plastdelar. 3. Rengör luftintagen med en dammsugare. 4. Se till att luftintagen hålls rena och att de inte blockeras av skräp. Rengör vid behov med t.ex. tryckluft och en borste. 5. Använd skyddsglasögon då du rengör apparaten. 1. Stäng av motorn. 2. Vrid bränslekranen till OFF. 3. Bränslefiltret finns under bränsletankens lock (2). Filtret förhindrar orenheter att komma in i bränsletanken då du fyller på bränsle. 4. Ta loss filtret och rengör det noggrannt med lösningsmedel. 5. Lägg filtret tillbaka på plats. VARNING! Se till att locket är ordentligt stängt innan du startar motorn.

21 FELSÖKNING Fel Möjlig orsak Åtgärd Motorn startar inte Aggregatet producerar inte ström. Säkringen går ständigt. Aggregatet överhettas. Bränslet eller oljan slut. Strömbrytaren i läget off. Felaktigt tändstift. Choken i fel ställning. Bränslekranen stängd. Motorn belastad vid start. Tändstiftets sladd lossnad/lös. Bränslefiltret blockerat. Fel på uttaget. Säkringen har gått. Felaktig laddare. Felaktig strömsladd. Aggregatet är överbelastat. Fel på strömsladden eller den anslutna apparaten. Aggregatet är överbelastat. Otillräcklig luftcirkulation. Fyll på bränsle eller olja. Vrid till läget on. Byt tändstiftet. Justera choken. Öppna bränslekranen Koppla loss anslutna apparater innan du startar aggregatet. Spänn eller koppla sladden Kontrollera filtren och rengör eller byt vid behov. Kontakta service. Tryck in säkringsavbrytaren och försök på nytt. Kontakta service. Byt strömsladden. Minska belastningen. Kontrollera strömsladdens skick. Byt strömsladd. Minska belastningen. Flytta aggregatet till ett välventilerat utrymme.

22 TAKUUEHDOT SEKÄ HUOLLON JA TUEN YHTEYSTIEDOT GARANTIVILLKOR SAMT SERVICE- OCH STÖDINFORMATION Verkkokauppa.com Oy takaa tämän tuotteen olevan toimintakuntoinen takuuaikana. Tämä takuu on voimassa ainoastaan, jos ostotodistus esitetään takuuhuoltopyynnön yhteydessä. Tuote on tarkoitettu pääasiallisesti kuluttajakäyttöön, minkä perusteella elinkeinoharjoittamiseen hankituille tuotteille myönnetään myöhemmin näissä ehdoissa rajoitettu takuu. TAKUUAIKA Takuuehtojen mukaisesti Verkkokauppa.com Oy myöntää: kuluttajille 12 kuukauden takuun. yrityksille ja yhteisöille 6 kuukauden takuun. TAKUUHUOLTO Verkkokauppa.com Oy hoitaa tuotteen takuuhuollon keskitetysti omien palvelupisteidensä kautta. Ajankohtaista lisätietoa ja toimintaohjeet vaivattomaan takuuhuoltoon liittyen löytyy osoitteesta TAKUUN RAJOITUKSET Takuu kattaa ainoastaan vain itse tuotteen materiaali- ja valmistusvirheet. Tuotteelle myönnetty rajoitettu takuu ei korvaa huoltoa ja/tai kustannusarviota, jos: virhe on aiheutunut käyttöohjeiden vastaisesta käsittelystä. tuote on vaurioitunut kosteuden, mekaanisen rasituksen ja/tai muun tuotteen ulkopuolelta aiheutuneen seikan vuoksi. virhe on aiheutunut onnettomuuden, vahingon tai muun takuun myöntäjän vaikutuspiirin ulkopuolella olevan syyn vuoksi. virhe on aiheutunut normaalia runsaammasta käytöstä ja/ tai voidaan katsoa normaaliksi kulumiseksi. Takuu ei koske tuotteen mukana mahdollisesti toimitettuja tarvikkeita tai paristoja. Verkkokauppa.com Oy ei ole velvollinen korvaamaan tuotteen käytöstä tai tuotteen virheestä aiheutuneita välittömiä tai välillisiä kustannuksia ellei pakottavassa lainsäädännössä toisin määrätä. Verkkokauppa.com Oy garanterar att denna produkt är funktionsduglig under garantiperioden. Garantin är i kraft endast om bevis på inköp uppvisas i samband med att produkten lämnas in för garantireparation. Produkten är ämnad främst för konsumentbruk, och på basis av detta beviljas produkter som införskaffats för bruk inom näringslivet en begränsad garanti som beskrivs senare i dessa villkor. GARANTITID Enligt garantivillkoren beviljar Verkkokauppa.com Oy: konsumenter 12 månaders garanti. företag och samfund 6 månaders garanti. GARANTIREPARATION Verkkokauppa.com Oy sköter produktens garantireparation centraliserat via sina egna servicepunkter. Ytterligare aktuell information samt riktlinjer för smidig garantiservice finns på adressen GARANTINS BEGRÄNSNINGAR Garantin omfattar endast själva produktens material- och tillverkningsfel. Den begränsade garantin som beviljats produkten täcker inte reparation och/eller kostnadsberäkning om: felet har uppstått som resultat av behandling i oenlighet med bruksanvisningen. produkten har skadats till följd av fukt, mekanisk belastning och/eller någon annan extern omständighet. felet har uppstått som resultat av olycksfall eller annan orsak som garantibeviljaren inte kan påverka. felet har uppstått till följd av onormalt flitig användning ochkan anses bero på normalt slitage. Garantin omfattar inte möjliga tillbehör, batterier eller mjukvara som levererats med produkten. Verkkokauppa.com Oy är inte skyldig att ersätta direkta eller indirekta kostnader som orsakats av produktens användning eller produktfel, utöver det som förpliktas enligt gällande lagstiftning. Maahantuonti ja jälleenmyynti: Verkkokauppa.com Oy Itämerenkatu Helsinki Huolto: huolto@verkkokauppa.com Tuotetuki: tuki@verkkokauppa.com Asiakaspalvelu: myynti@verkkokauppa.com Import och återförsäljning: Verkkokauppa.com Oy Östersjögatan Helsingfors Service: huolto@verkkokauppa.com Produktstöd: tuki@verkkokauppa.com Kundtjänst: myynti@verkkokauppa.com
