1 PERUSPARANNUS- JA MUUTOSTYÖ TILASELOSTUS HANGON TERVEYSKESKUS, NEUVOLAOSA RAUHANKATU 6, HANKO XX ARK 300

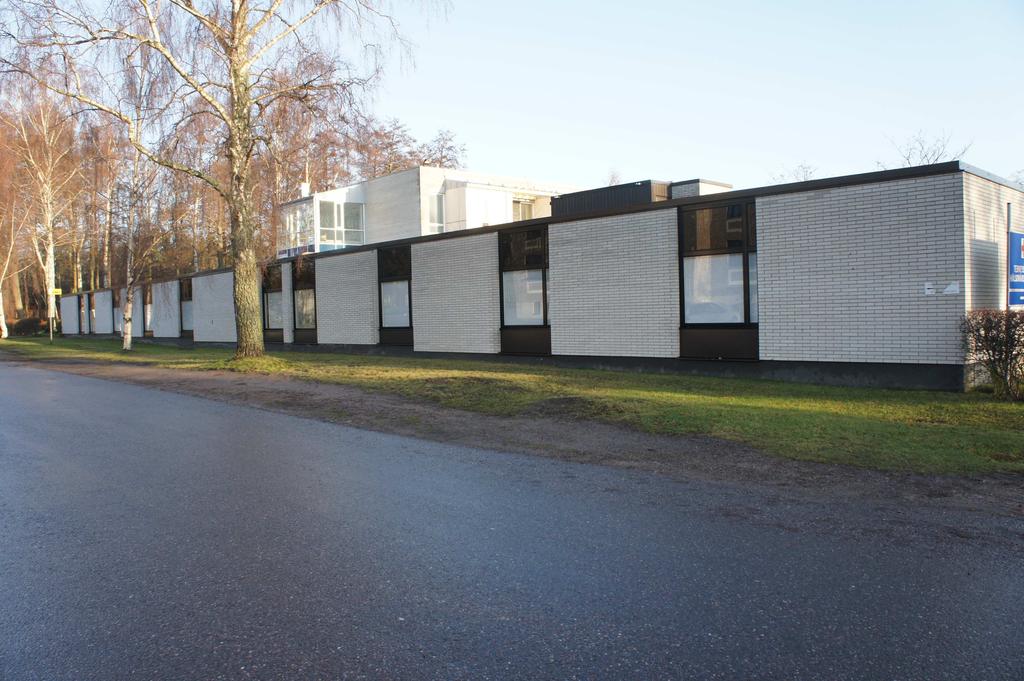

2 2 RAKENNUSHANKKEEN YLEISTIEDOT RAKENNUSHANKE Rakennushankkeen työnimi: Hangon terveyskeskus, neuvolaosa Kiinteistötiedot: Kaupunginosa 5, kortteli 502, tontti 1 Osoitetiedot: Rauhankatu 6, Hanko KOHDE Rakennuskohteen tyyppi, lyhyt kuvaus kohteen nykytilanteesta: Tontilla on Hangon terveyskeskus, jonka yksi osa on nyt kysessä oleva neuvolaosa. Tonttijakoa on tarkoitus muuttaa siten, että neuvolaosan tontti erotetaan omaksi tontikseen. Rakennusten alkuperäinen suunnittelija on Eero Kajava, arkkitehti SAFA. Kohde on valmistunut vuonna Neuvolaosa: - Kerroksia: 1 kerros + IV-konehuone katolla - Tilat: vanhat neuvolan tilat - Kerrosala: m2 Tehdyt tutkimukset ja ehdotukset: Sisäilma- ja kosteustekninen tutkimus (Sisäilmari Oy, 2015) Äänieristysmittaukset ja Akustiset vaatimukset (Akukon Oy, 2010) Hangon neuvola, korjaustapaehdotus (FCG Suunnittelu ja tekniikka Oy, 2015) Korjaushankkeen tarkoitus: Korjaushankkeen tarkoituksena on muuttaa tilajärjestelyjä niin, että rakennus soveltuu neuvolan, lasten ja nuorten mielenterveystyöyksikön sekä avoimen päiväkodin käyttöön, ja korjata rakennuksessa ilmenneet tekniset puutteet ja viat.

3 3 KÄYTTÄJÄN EDUSTAJAT TILAAJA, RAKENNUTTAMINEN Hangon kaupunki / Bengt Lindholm Santalantie Hanko p , bengt.lindholm@hanko.fi SUUNNITTELIJAT, ASIANTUNTIJAT Arkkitehtisuunnittelu Perusparannussuunnittelu Leo Osara Oy Vattuniemenkuja 4E HELSINKI Elina Saarisalo, arkkitehti SAFA p elina.saarisalo@osara-ark.fi Rakennesuunnittelu FCG, Suunnittelu ja tekniikka Oy Osmontie 34 PL HELSINKI Anna Laitinen, rakennesuunnittelija p anna.laitinen@fcg.fi Kasper Käyhkö, rakennesuunnittelija p

4 4 Huonetilojen pintakäsittely ja varusteet Työhuone 008, 009, 010, 011, 012, 019, 020, 021, 022, 043, 044 Vesipisteen Ripustettu ala. Vanha putkikotelo puretaan. -Vesipiste alakaapilla. Työhuone 018 Vesipisteen Ripustettu ala. -Vesipiste alakaapilla. -Arkistokaappi, paloturvallinen (liekinkestävä 120 minuuttia), 1200x600x2000mm Tuulikaappi 001, 034 Uusi klinkkerilaatta, vedeneristys. Maalattuja kiviseiniä. Seinät tasoitetaan ja maalataan. Kurapesupaikan ympärillä kaakelilaatoitus, vedeneristys. Ripustettu ala. -Kura-allas ssa, vesipiste. -Käsipyyheannostelija, roskakori -Seinänaulakko Lastenvaunutila, naulakko 002, 035 Uusi klinkkerilaatta, vedeneristys. Maalattuja kiviseiniä. Seinät tasoitetaan ja maalataan. Ripustettu ala. -Seinänaulakko -Lokeronaulakko + penkki Inva-WC 003, Inva-WC 042 Uusi kaakelilaatta, vedeneristys. Ripustettu ala. -Uusi wc-istuin ja pesuallas (invamalli) + invatuet -Seinälle käännettävä hoitotaso WC 005, WC 038, WC 039 Uusi kaakelilaatta, vedeneristys. Ripustettu ala. -Uusi wc-istuin ja pesuallas -Seinälle käännettävä hoitotaso

5 5 Käytävä 004, odotustila 006, käytävä 015, käytävä 025 Ripustettu ala. -Ilmoitustaulu -Kiinnityspinta Hoitohuone 007 Vesipisteiden Ripustettu ala. -2 kpl vesipistettä, hoitotaso 2400x600mm, alakaapit -Hylly, saippua-annostelija, käsidesiannostelija, käsipyyheannostelija, roskakori WC, näytteet 013 Uusi kaakelilaatta, vedeneristys. Seinässä läpiantoluukku ja taso mol.puolin seinää Ripustettu ala. -Uusi wc-istuin ja pesuallas Sähkökeskus 016, Sähkökeskus Varasto 017, varasto 023, varasto 040 Vanha maalataan. -Säädettävät hyllyt Ryhmähuone 024, Ripustettu ala. -Siirtoseinä, pituus 3000mm, äänieristys 48 db Puku- ja pesuhuone 026 Suihkunurkassa uusi kaakelilaatta, vedeneristys. Pesualtaan Vanha maalataan. -Uusi suihku ja pesuallas -Uusi taitettava suihkuseinä -Vanhat pukukaapit ja penkki

6 6 -Uusi seinänaulakko Puku- ja pesuhuone 027 Suihkunurkassa uusi kaakelilaatta, vedeneristys. Pesualtaan Vanha maalataan. -Uusi suihku ja pesuallas -Uusi taitettava suihkuseinä -Vanhat pukukaapit ja penkki, vanha naulakko Taukotila 028 Keittiökalusteiden kohdalla vanha välitilalaatoitus. Vanha maalataan. Vanhat akustolevyt säilytetään. -Vanhat keittiökalusteet -Saippua-annostelija, käsidesiannostelija, käsipyyheannostelija, roskakori -Kiinnityspinta Käytävä 029 Vanha maalataan. - SK 030 Maalattuja kiviseiniä. Seinät tasoitetaan ja maalataan. Siivousaltaan kohdalla välitilalaatoitus. Vanha maalataan. -Uusi siivousallas -Saippua-annostelija, käsidesiannostelija, käsipyyheannostelija, roskakori -Siivousvälineteline. WC 031 Inva-WC 032 Maalattuja kiviseiniä. Seinät maalataan. Pesualtaan Vanha maalataan. -Uusi wc-istuin ja pesuallas Uusi kaakelilaatta, vedeneristys. Ripustettu ala. -Uusi wc-istuin ja pesuallas (invamalli) + invatuet

7 7 SK 033 Maalattuja kiviseiniä. Seinät tasoitetaan ja maalataan. Siivousaltaan kohdalla välitilalaatoitus. Vanha maalataan. -Uusi siivousallas -Saippua-annostelija, käsidesiannostelija, käsipyyheannostelija, roskakori -Siivousvälineteline -Säädettävät hyllyt Eteinen 037 Maalattuja kiviseiniä. Seinät tasoitetaan ja maalataan. Ripustettu ala. -Penkki 2 kpl -Naulakko 2 kpl Ryhmätila 1, 041 (avoin päiväkoti) Maalattuja kiviseiniä. Seinät tasoitetaan ja maalataan. Ripustettu ala. -Keittonurkkauksen kalusteet ja laitteet: jääkaappi, liesi, tiskipöytä ja vesipiste, mikroaaltouuni, ala- ja yläkaapit. Säädettävät hyllyt. Tila 2, 043, Tila 3, 044 (avoin päiväkoti) Vesipisteen Ripustettu ala. Vanha putkikotelo puretaan. -Vesipiste alakaapilla.
