1 KIERTOVOITELURATKAISUT Soikioratasmittarit ja näytöt Öljykiertovoitelun virtausvalvontajärjestelmät Öljyanalysaattorit Kytola Oval Flow öljykiertovoitelun valvontajärjestelmä

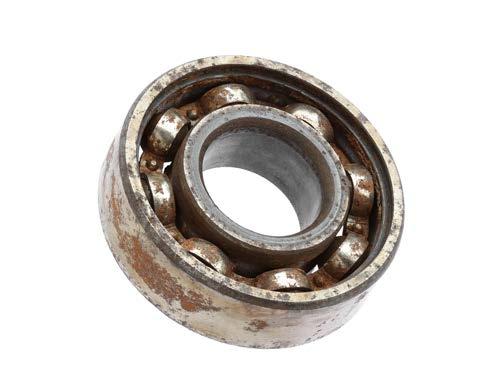

2 Kytola Oval Flow öljykiertovoitelun valvontajärjestelmä Toimintavarmuutta 24/7/365 Koneiden ja laitteiden luotettava toiminta perustuu oikeanlaiseen ja oikea-aikaiseen laakereiden ja vaihteiden voiteluun. Öljykiertovoitelun pääasiallinen tehtävä on voidella ja vähentää kitkaa voitelukohteessa muodostaen öljykalvon liikkuvien osien väliin, siirtää lämpöä ja epäpuhtauksia (vettä ja hiukkasia) pois sekä suojella voitelukohdetta korroosiolta. Yleisesti arvoidaan, että noin % laakerivaurioista aiheutuu riittämättömästä voitelusta ja voiteluaineen likaantumisesta. Kytola Instruments Oy on kehittänyt ratkaisun, joka varmistaa olosuhteista riippumatta riittävän voitelun, jolla vältetään kalliit vauriot ja ennakoimattomat seisokit. Kokonaisvaltainen Kytola Oval Flow öljykiertovoitelun valvontajärjestelmä sisältää: SR-soikioratasmittarit O val Min-E -paikallisnäytöt tai Oval D2 -mittausasemat tai molemmat KVMControl-valvontaohjelmiston Asennustaulut öljyputkituksineen Oilan öljyn vesipitoisuusanalysaattorit Oilcol öljyn värianalysaattorit Käyttöönottopalvelun Ylläpito- ja huoltosopimuksen

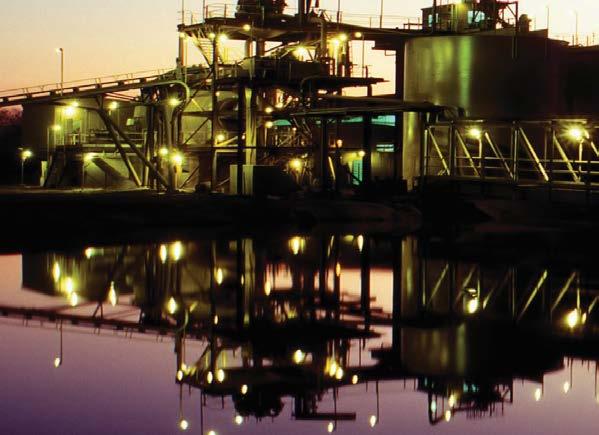

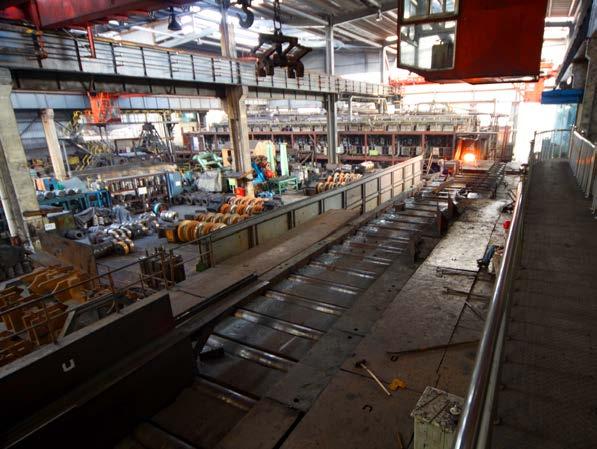

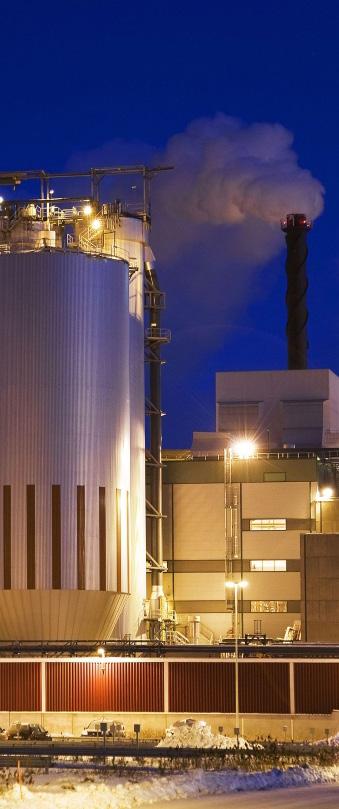

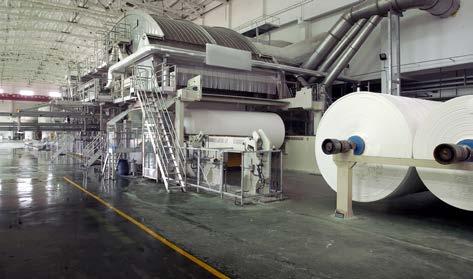

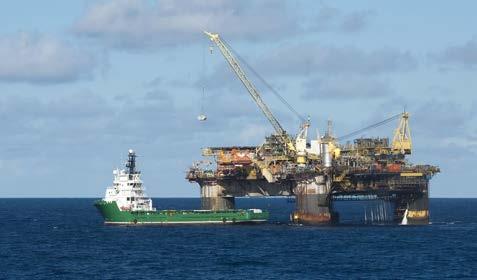

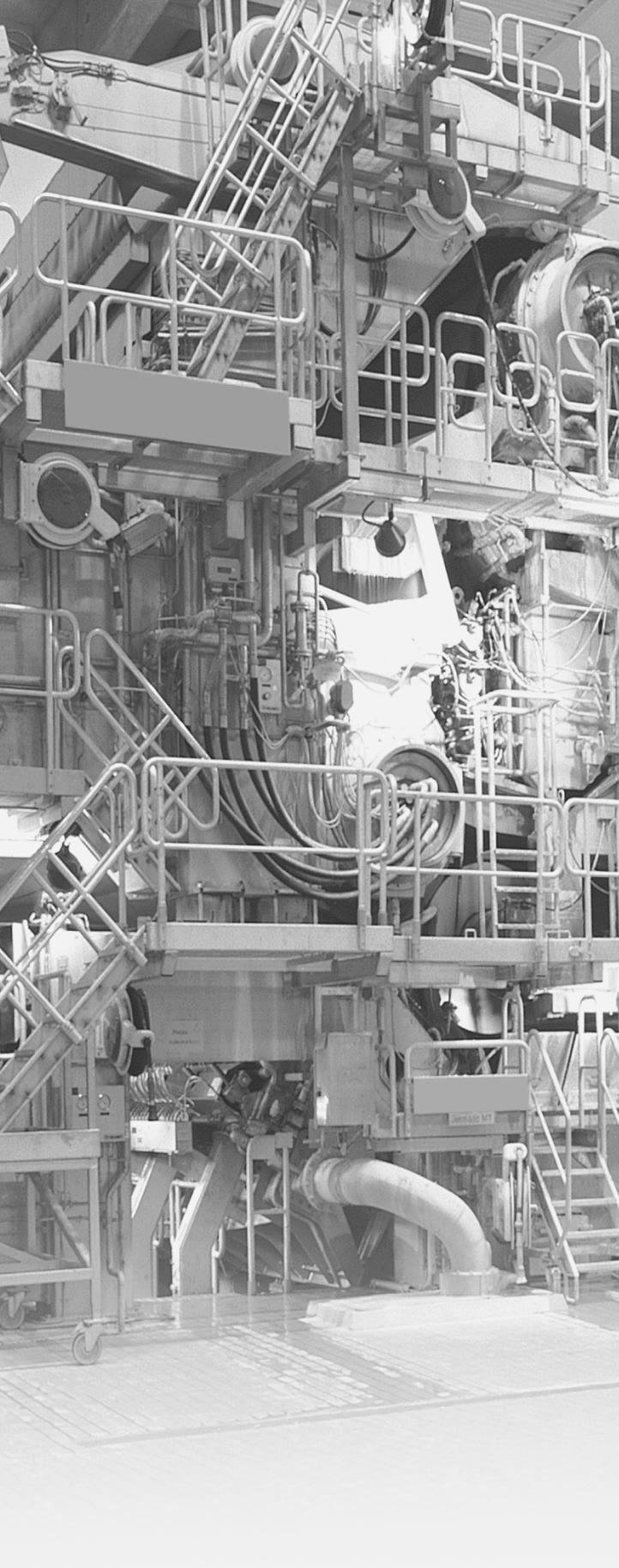

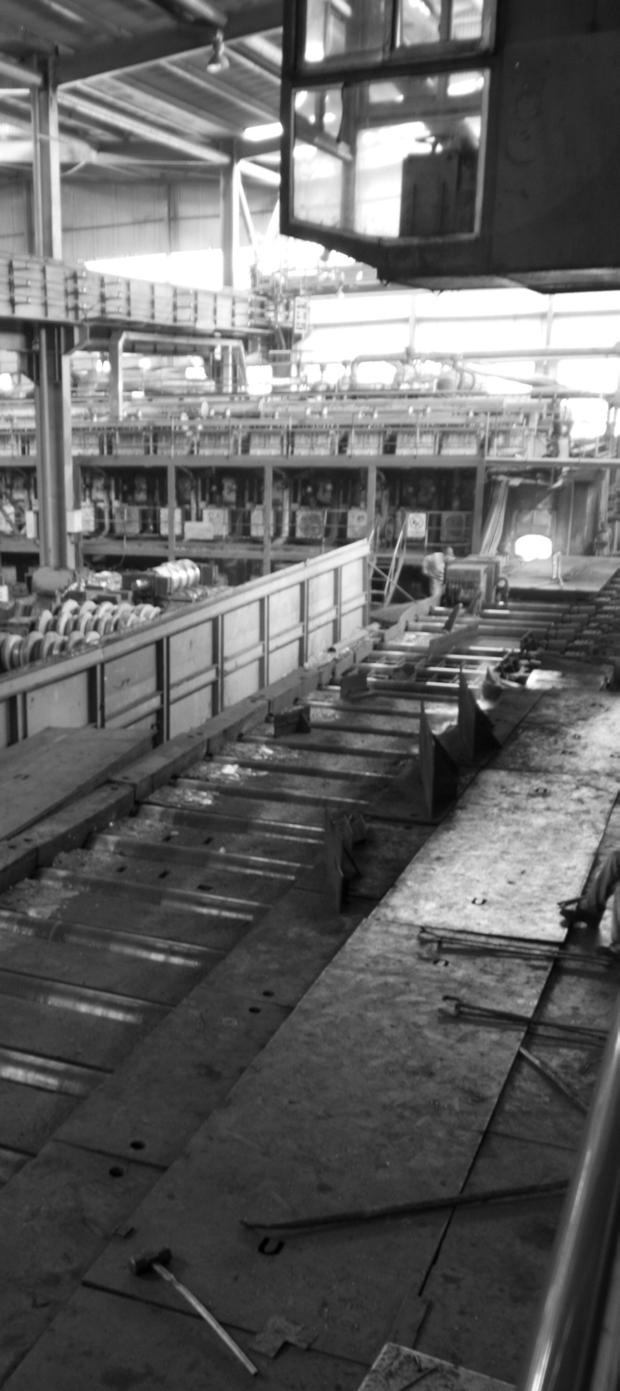

3 Oval Flow -sovellukset Kytola Oval Flow -öljykiertovoitelun valvontajärjestelmiä käytetään yleisesti prosessiteollisuudessa, jossa vaaditaan optimoitua ja äärimmäistä toimintavarmuutta olosuhteista riippumatta. Alla on lueteltu muutamia pääsovellusalueita, joissa voidaan hyödyntää koko Kytola Oval Flow -tuotevalikoimaa tai valita soveltuvin osin osa tuotteista edistämään toimintavarmuutta. TYYPILLISET SOVELLUKSET Öljykiertovoitelun valvonta Teollinen öljynvirtausvalvonta Prosessinhallinta Teräsvalssaamot Lämmitysöljyt Mineraalieristeöljyt Laivojen ja porauslauttojen propulsiot Kaivosteollisuus

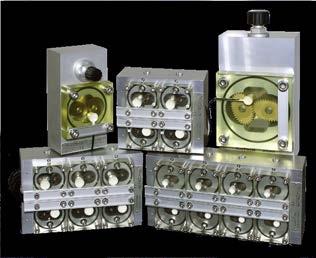

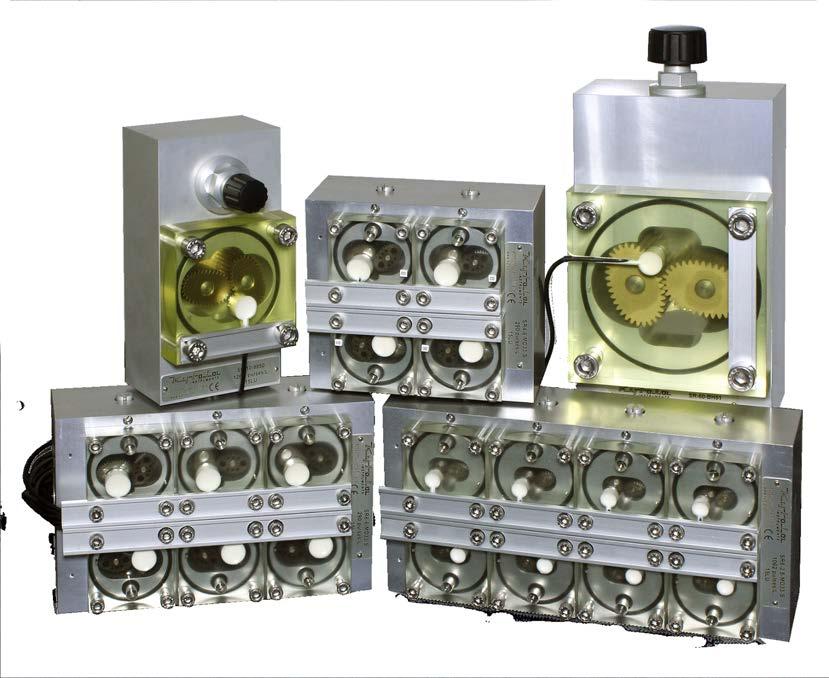

4 Kytola SR -soikioratasmittarit Kytola soikioratasmittari malli SR on kehitetty kiertovoiteluöljyn virtausmittaukseen vaativissa teollisuusympäristöissä. Kytolan SR-soikioratasmittarit mittaavat 100-prosenttisen luotettavasti öljyjen virtausarvoja. SR-mittareiden tekniikka perustuu todellisen tilavuusvirtauksen mittaukseen, joka takaa aina virheettömän virtausmäärän koko mittausasteikolla öljyn lämpötila- ja viskositeettimuutoksista riippumatta. SR-soikioratasmittareissa on ohivirtausventtiili, joka mahdollistaa huoltotoimenpiteet ilman seisokkia. SR-mittari on ylivertainen ratkaisu laakerin jatkuvaan voiteluun, se toimii vaikka rattaat jumittuisivatkin. Useita virtausalueita alkaen L/min jopa 120 L/min saakka Monikanavamallien virtausalueet max 6 L/min Riippumaton viskositeetti- ja lämpötilavaihteluista Virtauksenasetteluventtiili Huoltoventtiili Vikaantumaton kela-anturi Pieni painehäviö Turvattu voitelu vikatilanteessa

5 Kytola SRV -muutospaketti Kytola SRV -soikioratasmittarit tarjoavat nopean oikotien ajanmukaistaa ja päivittää muuttuva-aukkoiset V-mittarit. Viskositeettialue cst Maksimipaine 10 bar (20 bar erikoisrakenteella) Maksimilämpötila +80 C Tarkkuus ±5 % lukemasta Kytolan SRV-ratkaisu on suunniteltu ja optimoitu käytössä olevien Kytola V-mallisten muuttuva-aukkoisten virtausmittareiden päivittämiseen. Muutostoimenpide on yksinkertainen ja kustannustehokas, koska päivitys tehdään olemassa olevaan putkitukseen. SRV-mallin soikioratasmittareiden toiminta perustuu todellisen tilavuusvirtauksen mittaukseen, jolloin näytettävä virtaustulos on aina oikea öljyn lämpötila- tai viskositeettimuutoksista riippumatta. SRV on joustava ja monipuolinen ratkaisu virtauksen ja virtaushälytysten valvontaan. Tarvittaessa SRV-mittarit voidaan kytkeä myös osaksi ylempiä valvontajärjestelmiä.

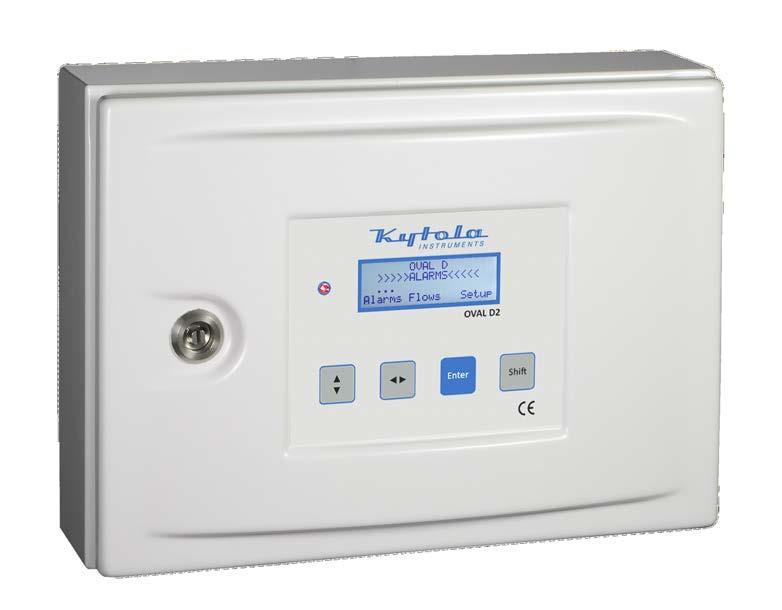

6 Kytola Oval D2 -mittausasema Kytola Oval D2 -mittausasema valvoo SR-mallin soikioratasmittareiden mittaamaa öljyn virtausta öljykiertovoitelujärjestelmissä. Kytola Oval D2 -mittausasema toimii itsenäisenä yksikkönä ja se voidaan kytkeä joko Kytola KVMControl -valvontaohjelmistoon tai asiakkaan PLC- tai DCS-järjestelmiin Modbus RTU -protokollan avulla. Räätälöidyt ominaisuudet varmistavat helpon ja luotettavan valvonnan. Mittausasema sopii kaikista vaativimpiin ja kuluttavimpiinkin käyttöolosuhteisiin, sillä tukeva kotelointi suojaa laitetta ulkoiselta kulumiselta. 16, 32, 48 tai 64 mittauspistettä Yli 100 mittausasemaa ja tuhansia mittauspisteitä yhdessä sarjaliikenneväylässä Modbus RTU (RS-485 tai RS-422) tiedonsiirto USB paikalliseen konfigurointiin Näyttää virtausarvot, asetusarvot, virtaushälytykset, positionumerot jne. Useita virtaushälytystasoja (nollavirtaus, ala-alaraja, alaraja ja yläraja) Hälytysreleet kolmelle hälytystasolle ja yksi ohjelmoitava rele Monipuoliset, kanavakohtaiset hälytysten muokkaukset ja hälytyksenestot Turvattu voitelu vikatilanteessa

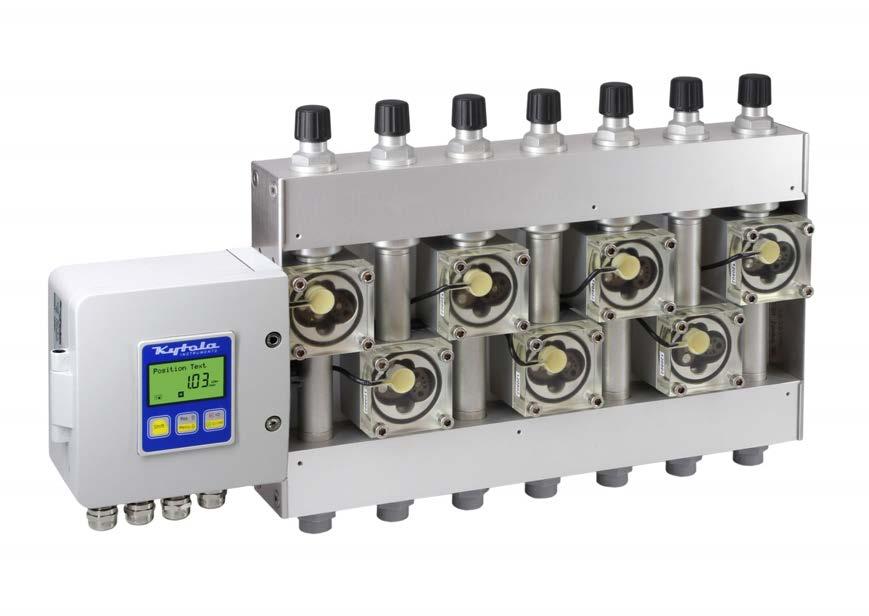

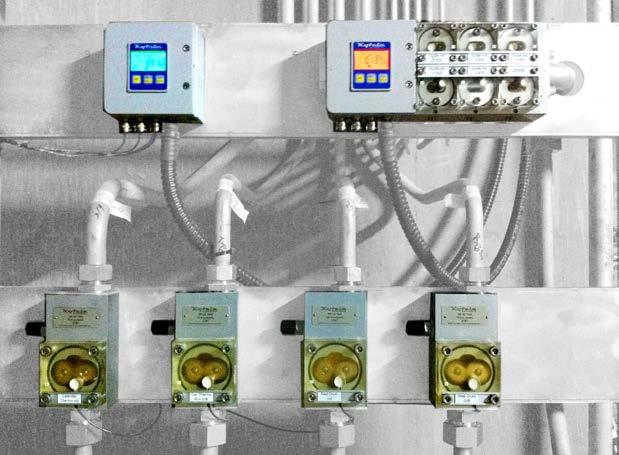

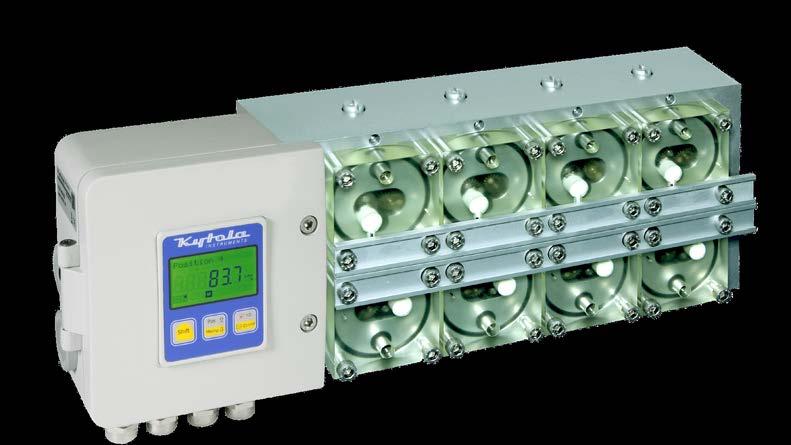

7 Kytola Oval Min-E -paikallisnäyttöyksikkö Kytola Oval Min-E -paikallisnäyttöyksikkö valvoo ja näyttää Kytola-soikioratasmittareiden tai muiden pulssilähtöisten mittareiden virtausmäärät sekä virtaushälytykset. Oval Min-E:tä voidaan käyttää paikallisnäyttönä tai se voidaan kytkeä Kytola KVMControl -valvontaohjelmistoon tai asiakkaan omaan PLC- tai DCS-järjestelmään. Hetkellinen ja kumulatiivinen virtausmittaus Yksi- tai monikanavamallit Modbus RTU (RS-485) -protokolla ma-lähdöt Useita virtaushälytystasoja (nollavirtaus, ala-alaraja, alaraja ja yläraja) Selkeä hälytystason mukainen ilmaisu näytön värillä Hälytysrele Monipuoliset, kanavakohtaiset hälytysten muokkaukset ja hälytyksenestot

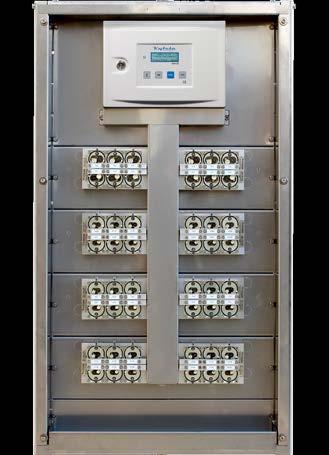

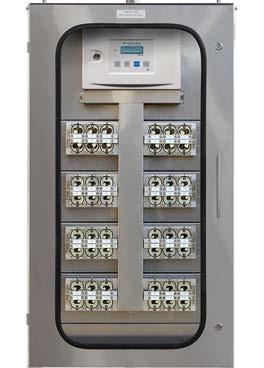

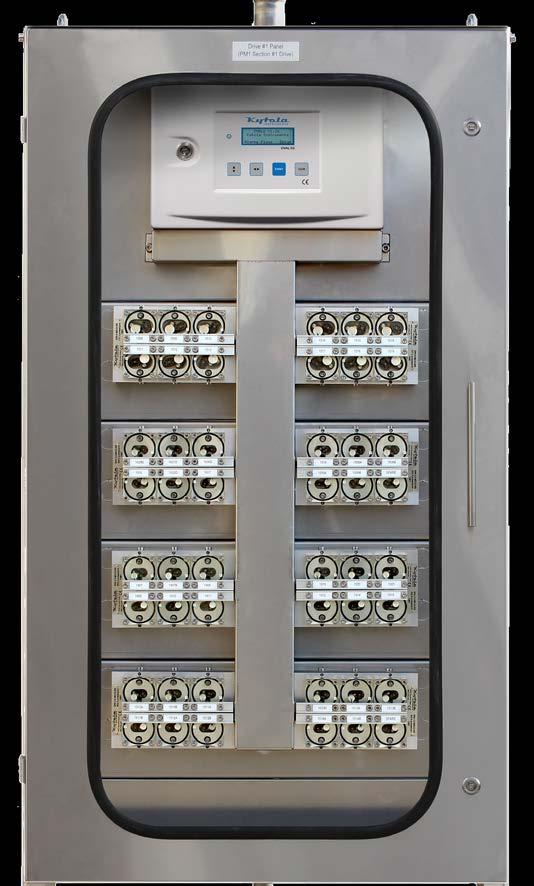

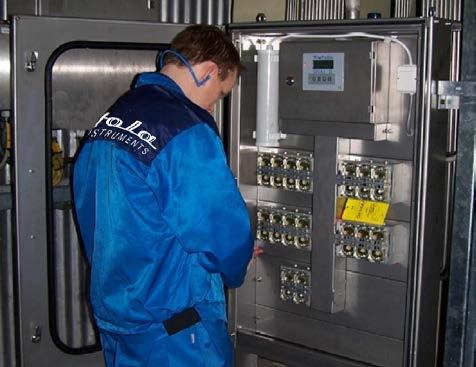

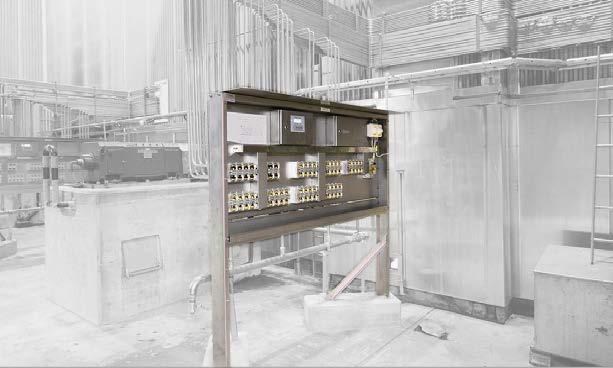

8 Kytola Oval Flow asennustaulut ja -kaapit Oval D2 -mittausasemin ja SR-soikioratasmittarein varustetut Oval Flow -taulut soveltuvat erinomaisesti suuriin mittauskohteisiin, joissa on satoja tai jopa tuhansia voitelupisteitä. Taulun ruostumaton teräsrakenne on tukeva ja soveltuu täydellisesti prosessiteollisuuden vaativiin olosuhteisiin. Haponkestävää terästä Saatavissa pleksilasiovella Asennus huuvan seinälle tai lattiaasennusjaloille Öljyputkitus Haponkestävää terästä Liitännät, sulkuventtiiilit, huuhteluyhteet jne. asiakkaan vaatimusten mukaisesti

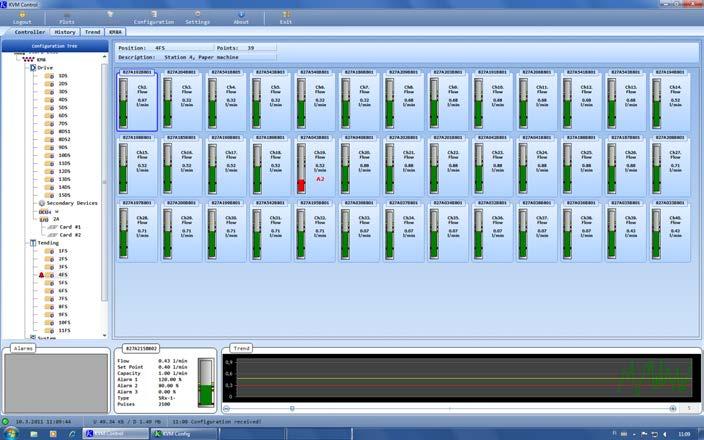

9 Kytola KVMControl -valvontaohjelmisto KVMControl-valvontaohjelmisto on Kytolan öljykiertovoitelun valvontajärjestelmään räätälöity ohjelmisto, joka näyttää reaaliaikaisesti SR-soikioratasmittareilta tulevaa tietoa virtausmääristä ja hälytyksistä. Ohjelmisto on yksinkertainen asentaa ja käyttäjäystävällinen. Tavallisimpia sovelluksia ovat voiteluöljyn valvonta, teollinen öljyvirtausten valvonta ja prosessinhallinta. Samassa sarjaliikenneväylässä päätietokone, yli 100 mittausasemaa ja tuhansia mittauspisteitä Oval D2 -mittausasemien tuottama data on luettavissa KVMControl-sovelluksessa. Lisäksi ohjelmalla voidaan tarkastella - hälytyshistoriaa - mittauspisteiden virtausmäärän trendiä hetkellisesti ja historiasta Optiona OPC server, mahdollistaa yhteyden asiakkaan DCS-järjestelmään

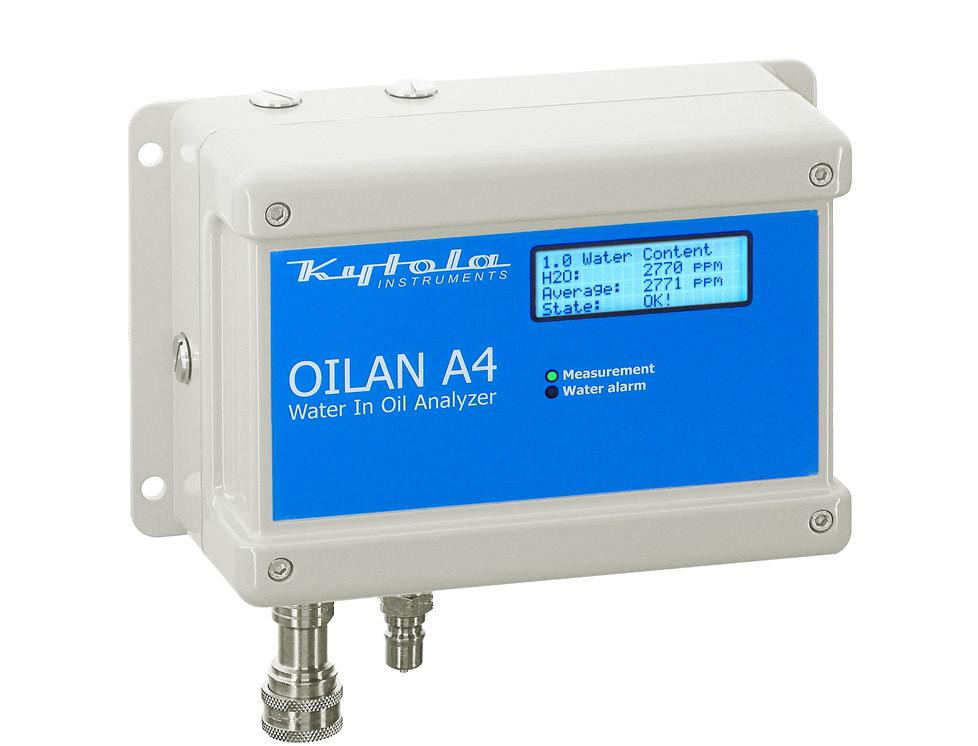

10 Kytola Oilan A4 -vesipitoisuusanalysaattori Kytola Oilan A4 on jatkuvatoiminen öljyn vesi- ja kosteuspitoisuuden analysaattori, joka reagoi ja näyttää välittömästi voiteluöljyn vesipitoisuuden muutokset. Laite tukee erinomaisesti ennakoivaa huoltoa. Oilan A4 havaitsee vesivuodot aikaisessa vaiheessa ja auttaa ennaltaehkäisemään kalliita laitevaurioita ja turhia koneiden alasajoja. Absoluuttisen vesipitoisuuden mittaus (ppm) Mineraaliöljyille ja eräille synteettisille öljyille Mittausalueet Tarkkuus ±30 ppm Helppo asennus pikaliittimien avulla Reaaliaikainen onlinemittaus Sarjaliikenneyhteys ylätason järjestelmiin 4 20 ma-lähtö Hälytysrele Monitorointi ja kalibrointi KytolaKVMohjelmistolla

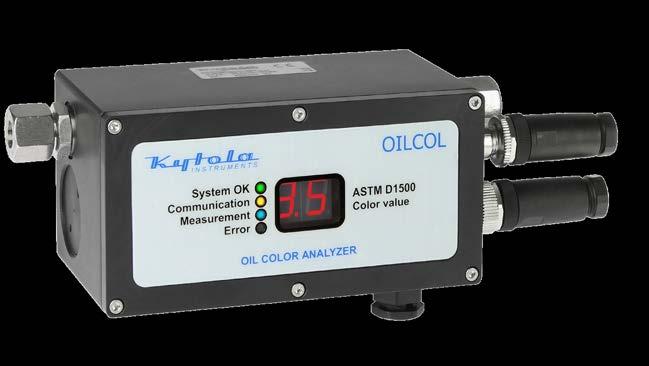

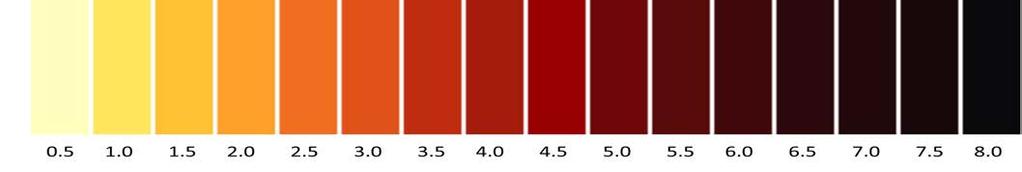

11 Kytola Oilcol öljyn värianalysaattori Kytola Oilcol öljyn värianalysaattori on jatkuvatoiminen laite, jonka toiminta perustuu näkyvän valon läpäisyvyyteen. Laite mittaa öljyn väriä ASTM D1500 -standardin mukaisella asteikolla. Mittaus tapahtuu reaaliaikaisesti, joten vaste on jatkuvaa ja nopeaa. Öljyn laatumuutosten nopea havainnointi on äärimmäisen tärkeää, sillä se mahdollistaa reagoinnin ennen laitevaurioiden syntymistä. Oilcolin ansiosta aikaa vievät, kalliit öljyn näytteenotot ja laboratorioanalyysit ovat tarpeettomia. SOVELLUSALUEITA Laaja kirjo nestemäisiä öljytuotteita: Voiteluöljyt Lämmitysöljyt Dieselpolttoaineet Mineraalieristeöljyt Hydrauliöljyt TEOLLISUUDENALAT Missä tieto öljyn väristä on olennaista: Petrokemian teollisuus Offshore ja merenkulku Paperi ja sellu Terästehtaat Kaivosteollisuus Voimalaitokset Öljyn värin jatkuva analysointi ASTM D1500 -asteikko Näytön resoluutio 0.1 Tarkkuus ±0.3 (kun ASTM-asteikkoväli on 0.5) Reaaliaikainen mittaus 4 sekunnin vasteajalla Helppo asennus Vankka rakenne Sarjaliikennekytkentä (Modbus) 4 20 ma-lähtö

12 Käyttöönottopalvelu Kytola tarjoaa kattavan käyttöönotto- ja käynnistyspalvelun, joka sisältää myös perusteellisen käyttökoulutuksen henkilökunnalle. Kytolan käyttöönottopalvelu takaa sujuvan käynnistyksen ja Oval Flow -voiteluvalvontajärjestelmän tehokkaan käytön ensihetkistä lähtien. Ylläpito- ja huoltosopimus Me Kytola Instruments Oy:ssä pyrimme toimimaan aina asiakkaan käyttövarmuuden ja laitteiden toimivuuden edistämiseksi. Tarjoamamme ylläpito- ja huoltosopimus takaa, että Kytolan tuotteet ja järjestelmät toimivat aina maksimaalisesti asiakkaan laitteissa. Copyright Kytola Instruments Oy Mitat ja tekniset arvot on esitetty normaalitoleransseilla. Valmistaja pidättää oikeuden muutoksiin ilman ennakkoilmoitusta. File Lub_es23_fi Julkaistu 12/ Myyntikonttori, USA Kytola Instruments Inc 900 Old Roswell Lakes Parkway Suite 120 Roswell, GA USA Tel Fax Myyntikonttori, Kanada Kytola Instruments Ltd 1321 Blanshard Street Suite 301 Victoria, BC V8W 0B6 Canada Tel Fax Pääkonttori Kytola Instruments Oy Olli Kytölän tie Muurame Puhelin Faksi info@kytola.com Myyntikonttori, Ruotsi Kytölä Instrument AB Ringborregatan 1 S Västerås Sweden Tel Fax info@kytola.se Myyntikonttori, Saksa Kytölä Mess- und Regeltechnik GmbH Frankfurter landstr. 52 D Hanau Germany Tel Fax info@kytola.de Copyright Kytola Instruments Oy Dimensions and measurements are given within normal tolerances. Manufacturer reserves the right to changes without prior notification. Lub_es23_fiPublished 4/2016
