1 Liitteet: Räjähdys laimeitten kaasujen piipussa UPM Kymmene, Pietarsaaren sellutehdas

2 Liite 1. Tehtaan laimeakaasukeräily

3 Liite 2. Haihduttamon laimeakaasukeräily

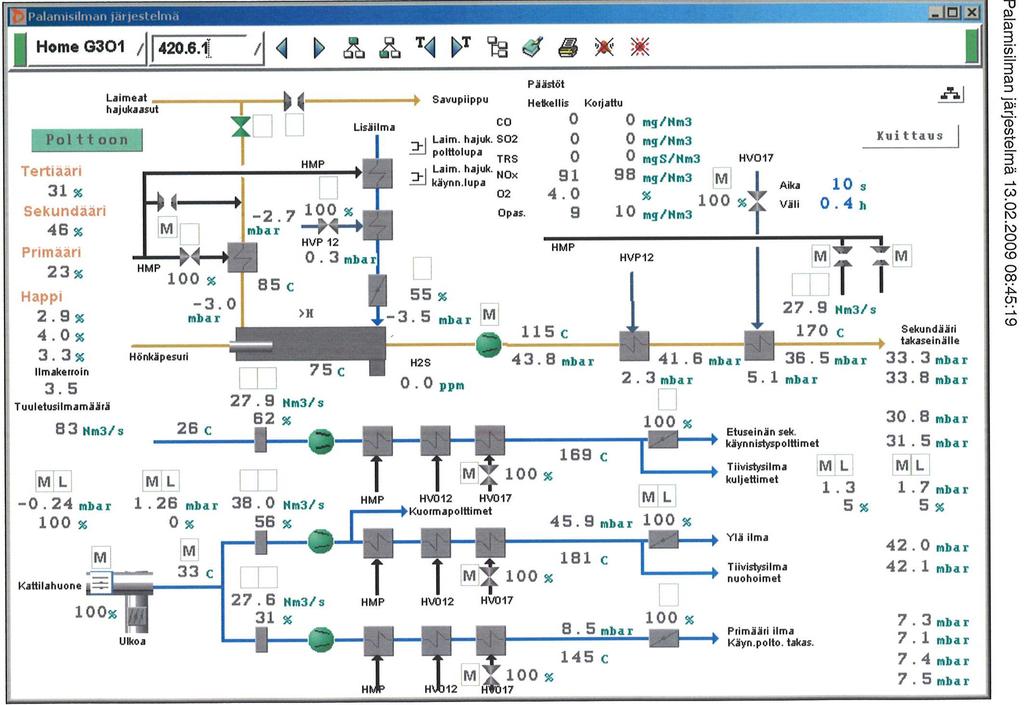

4 Liite 3. Soodakattilan palamisilma/laimeakaasu

5 Liite 4. Hajukaasujen ominaisuuksia

6 MITTAUSTULOKSET Liite 5a. Tehtaan laimeahajukaasun mittaustuloksia ANALYYSITULOKSET, kuivissa kaasuissa Pvm Klo Osasto Kohde Kuiva kaasu, NTP H2S MM DMS DMDS a-pineeni MeOH m³n/s m³/h ppm ppm ppm ppm ppm ppm :55 Haju Syöttölipeäsäiliö 2 0, :00 Haju Syöttölipeäsäiliö 2 0, :40 Haju Haihduttamo 3, säiliöt 1, :55 Haju Haihduttamo 3, säiliöt 1, :35 Haju Haihduttamo 3, säiliöt 1, :40 Haju Haihduttamo 3, säiliöt 1, :35 Haju Haihduttamo 3, säiliöt 1, :00 Haju Polttolipeäsäiliöt 0, :45 Haju Polttolipeäsäiliöt 0, :05 Haju Polttolipeäsäiliöt 0, :35 Haju Polttolipeäsäiliöt 0, :55 Haju Polttolipeäsäiliöt 0, :10 Haju LHK haihduttamo, pesurin jälkeen 1, :40 Haju LHK haihduttamo, pesurin jälkeen 1, :20 Haju LHK haihduttamo, pesurin jälkeen 1, :30 Haju LHK haihduttamo, pesurin jälkeen 1, :30 Haju LHK haihduttamo, pesurin jälkeen 1, :50 Haju LHK-linja, polttoon 10, :30 Haju LHK-linja, polttoon 10, :35 Haju LHK-linja, polttoon 10, :40 Haju LHK-linja, polttoon 10, :45 Haju LHK-linja, polttoon 10, :00 Haju LHK keittämöt, pesurin jälkeen 8, :45 Haju LHK keittämöt, pesurin jälkeen 8,

7 Liite 5b. Tehtaan lipeiden mittaustuloksia Pesulipeä Syöttölipeä Polttolipeä DMS mg/l kg/adt mg/l kg/adt g/l kg/adt ,502 7,61 Suovan keräilysäiliö, suopanäyte pinnasta: klo 10: ,420 4,97 Tärpättiä 18,5 g/kg ,82 0,03 2,04 0,02 3,54 8,99 Vuotolipeäsäiliön suopanäyte: klo 14:55 Tärpättiä 19,61 g/kg Pesulipeä Syöttölipeä Polttolipeä DMDS mg/l kg/adt mg/l kg/adt g/l kg/adt Syöttölipeäsäiliö 2, 1m pinnasta: klo 14: n.a n.a n.a n.a - - Tärpättiä 1,75 g/kg n.a n.a n.a n.a 2,640 3, ,7 0,01 0,36 0,00 1,54 3,91 Syöttölipeäsäiliö 2, 2m pinnasta: klo 14:50 Tärpättiä 17,38 g/kg Pesulipeä Syöttölipeä Polttolipeä α-pineeni mg/l kg/adt mg/l kg/adt mg/l kg/adt n.a n.a n.a n.a 13,148 18, n.a n.a n.a n.a ,44 0,01 0,1 0, Pesulipeä Syöttölipeä Polttolipeä β-pineeni mg/l kg/adt mg/l kg/adt mg/l kg/adt n.a n.a n.a n.a 1,660 2,29 n.a = Not analysed n.a n.a n.a n.a = Pitoisuutta ei havaittu ,5 0,01 0,02 0, Pesulipeä Syöttölipeä Polttolipeä δ-pineeni mg/l kg/adt mg/l kg/adt mg/l kg/adt n.a n.a n.a n.a 5,617 7, n.a n.a n.a n.a ,01 0,02 0,05 0, Sek.lauhde 1 Sek.lauhde 2 Sek.lauhde 3A DMS mg/l kg/adt mg/l kg/adt mg/l kg/adt ,086 0, ,05 0,0002 Sek.lauhde 1 Sek.lauhde 2 Sek.lauhde 3A DMDS mg/l kg/adt mg/l kg/adt mg/l kg/adt ,087 0, ,14 0,0005 Sek.lauhde 1 Sek.lauhde 2 Sek.lauhde 3A α-pineeni mg/l kg/adt mg/l kg/adt mg/l kg/adt ,009 0, Sek.lauhde 1 Sek.lauhde 2 Sek.lauhde 3A β-pineeni mg/l kg/adt mg/l kg/adt mg/l kg/adt Sek.lauhde 1 Sek.lauhde 2 Sek.lauhde 3A δ-pineeni mg/l kg/adt mg/l kg/adt mg/l kg/adt

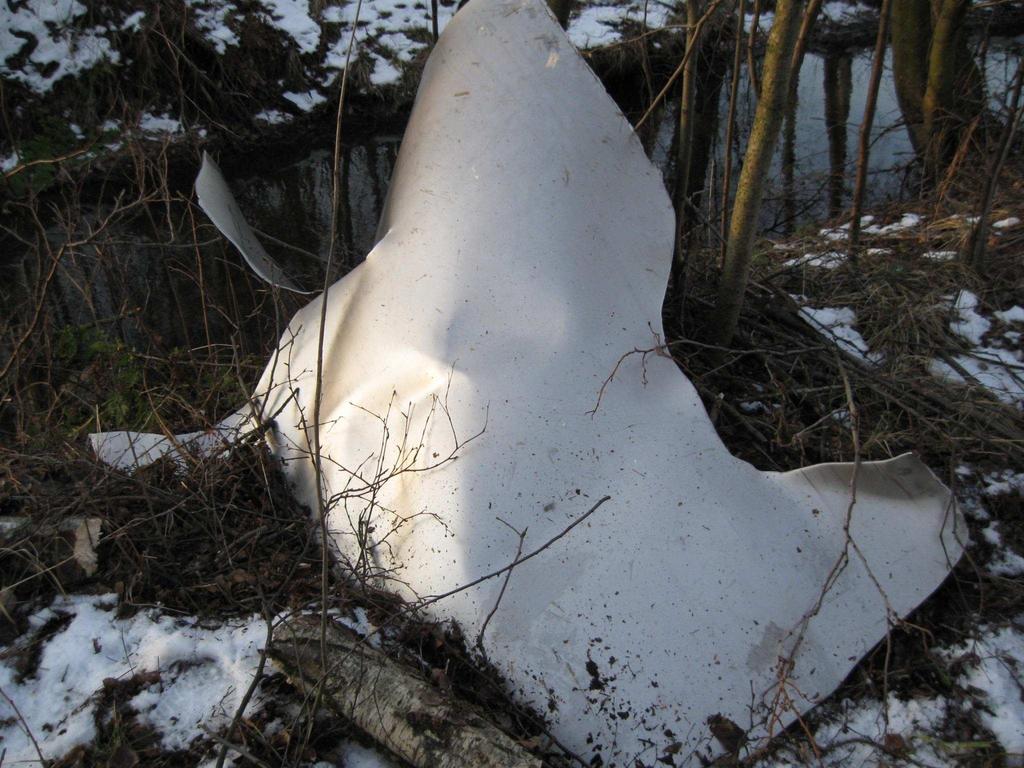

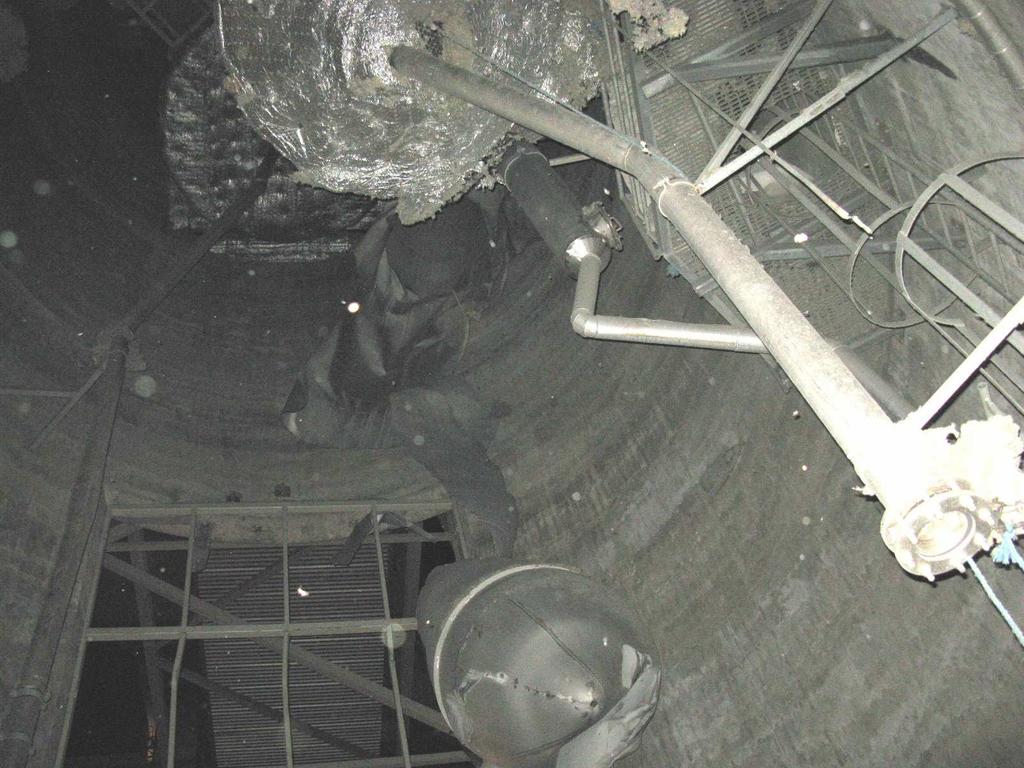

8 Liite 6. Valokuvia räjähdysvaurioista Vasen yläkuva = piipun yläosa Oikea yläkuva = piippujatkeen yläosa Vasen alakuva = piippujatkeen alapää Oikea alakuva = räjähdyskappale

9 Liite 7. Trendinäytöt ennen räjähdystä

10 Liite 8. Tuuliolosuhteet betonipiipun yläpuolella räjähdyshetkellä Laimea hajukaasu Meesauuni

11 Liite 9. Pöyryn hajukaasujärjestelmän tarkastuslista

12 Liite 10. Simulointiohjelma laimeakaasupiipun räjähdyskonsentraation laskemiseksi Simuloinnin lähtötiedot, jotka ovat muuteltavissa, ovat: kaasujen pitoisuudet kuitulinjojen, haihduttamon ja kaustisoinnin putkien lähtöpäissä kaasumäärät ja lämpötilat kaasuputkien pituudet ja läpimitat lämmönsiirtokerroin = alfa-arvo =alfa 0 (lähtöarvo eri putkien lämmönsiirron laskennalle) ja siihen liittyvä kaasun nopeus ja kanavan läpimitta. Logaritminen dt on iteroitu kaavalla (dt1 + dt2)/ 2, jossa dt1 on lämpötilaero kanavan alkupäässä ja dt2 loppupäässä. ulkolämpötila kaasujen osapaineet kokeellinen ilmastrippauksen kerroin kaasunopeus alaspäin piipunjatkeessa = w (alaosa), ns. pyörre/diffuusiovaikutus kaasujen alemmat räjähdysrajat käyntiaika kun kaikki kaasut ovat keräyksessä

13 Liite 10. Simulointiohjelma laimeakaasupiipun räjähdyskonsentraation laskemiseksi Simulointilaskenta etenee modulikohtaisesti seuraavasti ( Fysiikan peruste ) : Syötetään edellisen sivunlähtötiedot Alfa-arvon laskenta eri kanaville (Nu = 0,020*Re exp08, josta alfa 1/alfa 0 = (w 1/w 0) exp 0,8)* (d 0/d 1) exp 0,2 ) Höyryn lauhtumisen laskenta kanavissa Pitoisuuksien laskenta muodostuneessa lauhteessa ( Raoult n lain mukaan) Kaasujen tislautuminen lauhteesta (Käytetään höyrystystekijää p i/p H2O* ja suhteellinen ilman ja lauhteen kontaktipintaa) Kaasujen rikastuminen alapään piipunjatkeeseen, kaasumäärä alaspäin = A/2* w (alaosa), jossa A= piipun poikkileikkauksen pinta-ala ja w (alaosa) = kaasun nopeus alaosaan Piippujatkeen pohjaosan kaasujen diffuusio ( w1/w2 = (M2/M1) exp 0,5, jossa w = diffuusio nopeus ja M molekyylipaino). Tärpättipitoisuuden arvioiminen piipun jatkeessa Kaasun rikastuminen piipun ulostulossa (piipun taselaskenta) Kaasuseoksen alemman räjähdysrajan laskenta piipun alaosassa ja ulostulossa (La Chatelier n periaatteen mukaan) Excel simulointilaskelma liitteenä

14 Kuitulinjojen laimeat kaasut jäähdytinpesurilta soodakattilan sekundääri-ilman joukkoon tai piippuun Liite 11. Hazop pöytäkirjat Ei siirry 1.Puhallin ei 1.Puhallin imee kaasuja eri toimi pisteistä. Sen pysähtyessä kaasut ohjautuvat kolmesta eri pisteestä ulkoilmaan katolla T 1.Puhaltimen pysähtymisestä ja korkeasta paineesta jäähdytinpesurin syöttöpuolella tulee hälytys PICA-356. Kaasujen ulosmenoputkissa on lämpötilamittaukset TI-345, TI-338 ja TI-354 Siirtyy enemmän 2.Puhaltimen invertterisäätö vikaantunut 2.Kattilalaitoksen sekundääri-ilmapuhallin pitää kaasuputken alipaineisena. Kun kattilalla ei ole polttoa, kaasut ohjautuvat piippuun Siirtyy korkeammassa lämpötilassa 3.Jäähdytinpesuri ei toimi 3.Kaasut liian kuumana polttoon T 3.Kaasun lämpötilan ylittäessä 45 o C, lukitus pysäyttää puhaltimen ja kuitulinjojen kaasut ohjautuvat ulos Siirtyy vähemmän 4.1 Puhaltimen invertterisäätö vikaantunut, ei ime alipainetta jäähdytinpesurille 4.1Osa kaasuista ohjautuu ulos 4.2 Seisokissa kuitulinjan laimeiden haju- 4.2 Keräilyjärjestelmässä pieni virtaus, kaasut mahdollisesti rikastuvat kaasupuhallin ei käy E Kuitulinjan laimeat ohjattava katolle,riittävistä tuuletuksista huolittava osastokohtaisesti. Putkiston tuuletus suunniteltava ja ohjeistettava kokonaisvaltaisesti uudestaan. Virtausmittauksen, jolla varmistetaan riittävä virtaus laimeiden putkistossa, hankintaa harkittava. Siirtyy alhaisemmassa lämpötilassa 5.Kaasujen alhainen lämpötila talvella, kaasujen lauhtuminen putkeen 5.1.Ulkona kulkeva putki voi jäätyä T 5.Putki on laskulla niin, että se ei voi täyttyä. Kuitulinjan päähän putkeen tulee vesitys 5.2. Kaasut alkavat väkevöityä putkistoon tai piippuun E kts. kohta 4.2

15 Liite 12. Laimeakaasupiipun piirrustus

16 Liite 13a Sellutehtaan organisaatio Sellutehdas Kenneth Winberg Sellutehtaan tukitoiminnot Johdon assistentti Virpi Adler Sellutehtaan laivaus ja tuotekehitys Simon Fagerudd Kuituprosessit Tero Virkkala Sellun kuivatus John-Erik Vestvik Kemikaalien talteenotto ja energia Kaj Nordbäck Aluekunnossapito Markus Alenius Prosessikehitys Kenneth Passell Energia-asiat ja tietojärjestelmät Erkki Timoharju

17 Liite 13b Talteenoton organisaatio TALTEENOTTO ja ENERGIAPROSESSI Voimapäällikkö Kaj Nordbäck Haihduttamo + MÖ Kaustisointi Vedenvalmistus Ylimestari Teuvo Pietilä Soodakattila Höyrynjako TG Ylimestari Lauri Mattila Sähkönjakelu ja Vahvavirta Päivämestari Hans-Peter Österholm Energia, polttoaineet sivutuotteet ja sopimukset Energiainsinööri N.N

18 Liite 14 Tehdaspalvelun organisaatio Wisapulp kuivatuskoneet Wisapaper TEHDASPALVELU- PÄÄLLIKKÖ Sune Junell ASSISTENTTI Marja-Liisa Kaski ALUEKUNNOSSAPITO- PÄÄLLIKKÖ, Wisapulp Markus Alenius ALUEKUNNOSSAPITO- PÄÄLLIKKÖ, Wisapaper Tapio Uusitalo KUNNOSSAPITO- PÄÄLLIKKÖ Yngve Sandström RAKENNUS- PÄÄLLIKKÖ Kenneth Åkerlund VARASTO- PÄÄLLIKKÖ Christian Gunnar WISAPULPIN ALUEKUNNOSSAPITO WISAPAPERIN JA KUIVATUSKONEIDEN ALUEKUNNOSSAPITO RESURSSIT TYÖNSUUNNITTELU HANKINNAT KEHITTÄMINEN KORJAAMOKESKUS * KONE * AJONEUVO * AUTOMAATIO SIS. KULJETUKSET RAKENTAMINEN SIIVOUKSEN VALV. VARASTOT
