1 Lahti Energian uusi voimalaitos KYMIJÄRVI II Jaana Lehtovirta Viestintäjohtaja Lahti Energia Oy

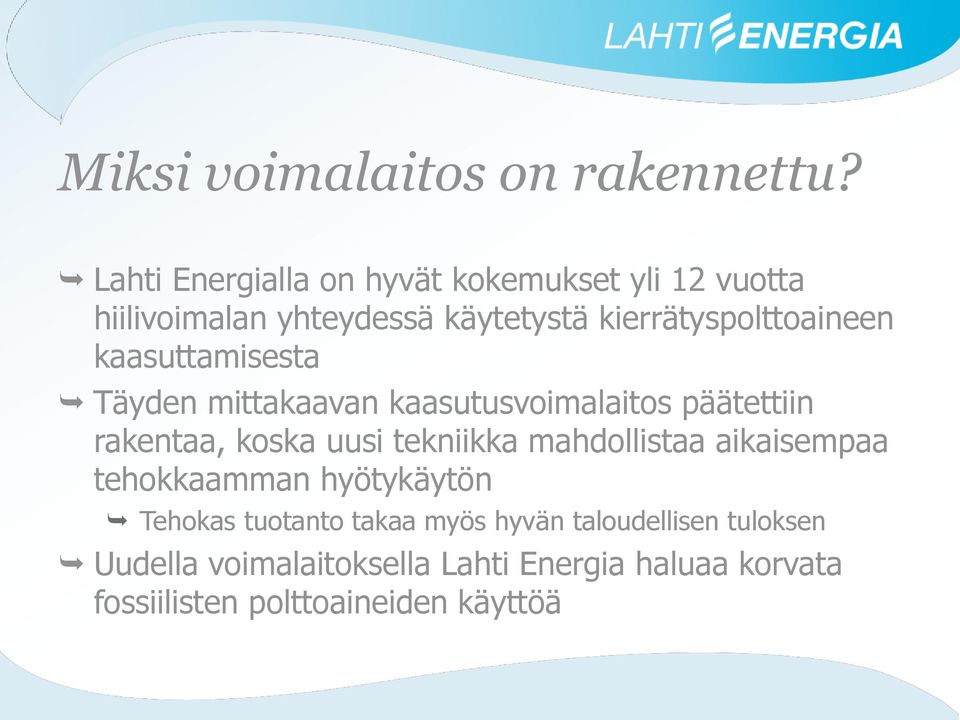

2 Miksi voimalaitos on rakennettu? Lahti Energialla on hyvät kokemukset yli 12 vuotta hiilivoimalan yhteydessä käytetystä kierrätyspolttoaineen kaasuttamisesta Täyden mittakaavan kaasutusvoimalaitos päätettiin rakentaa, koska uusi tekniikka mahdollistaa aikaisempaa tehokkaamman hyötykäytön Tehokas tuotanto takaa myös hyvän taloudellisen tuloksen Uudella voimalaitoksella Lahti Energia haluaa korvata fossiilisten polttoaineiden käyttöä

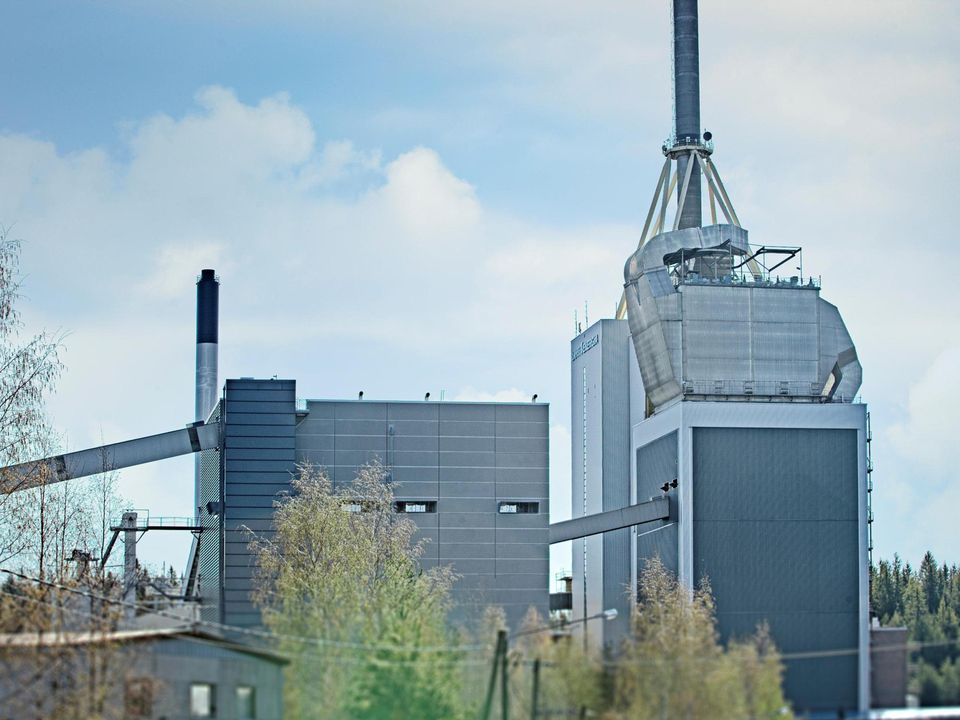

3

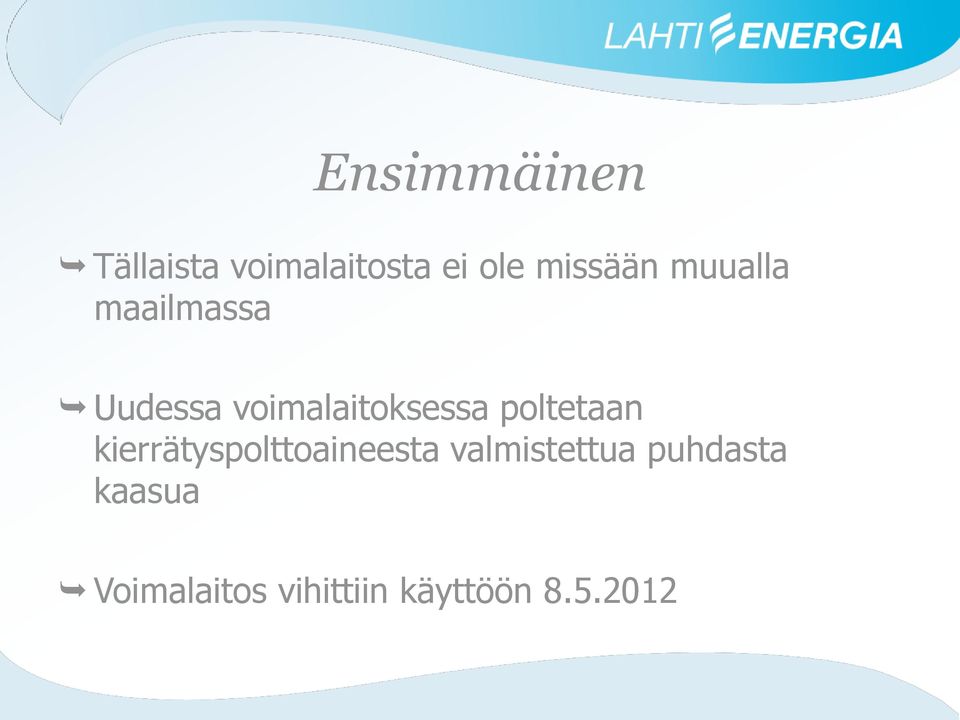

4 Ensimmäinen Tällaista voimalaitosta ei ole missään muualla maailmassa Uudessa voimalaitoksessa poltetaan kierrätyspolttoaineesta valmistettua puhdasta kaasua Voimalaitos vihittiin käyttöön

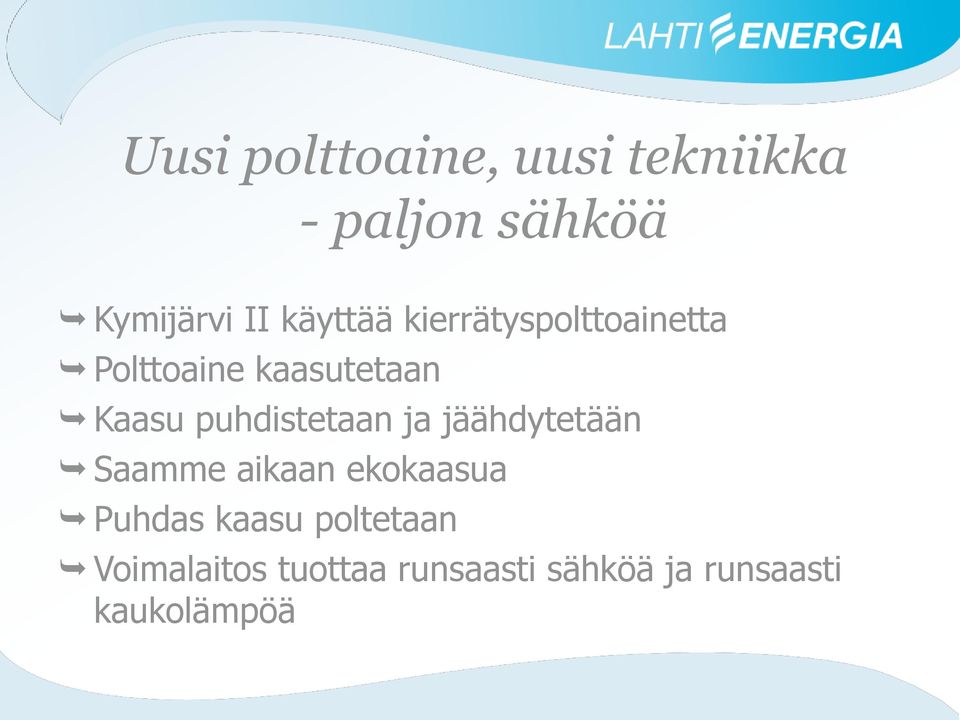

5 Uusi polttoaine, uusi tekniikka - paljon sähköä Kymijärvi II käyttää kierrätyspolttoainetta Polttoaine kaasutetaan Kaasu puhdistetaan ja jäähdytetään Saamme aikaan ekokaasua Puhdas kaasu poltetaan Voimalaitos tuottaa runsaasti sähköä ja runsaasti kaukolämpöä

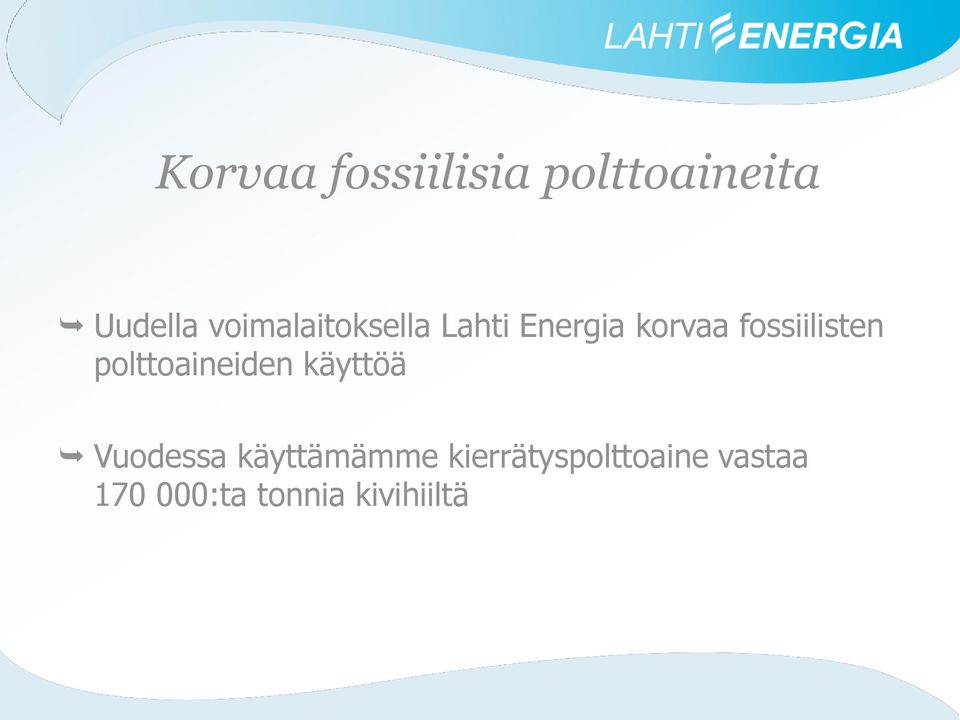

6 Korvaa fossiilisia polttoaineita Uudella voimalaitoksella Lahti Energia korvaa fossiilisten polttoaineiden käyttöä Vuodessa käyttämämme kierrätyspolttoaine vastaa :ta tonnia kivihiiltä

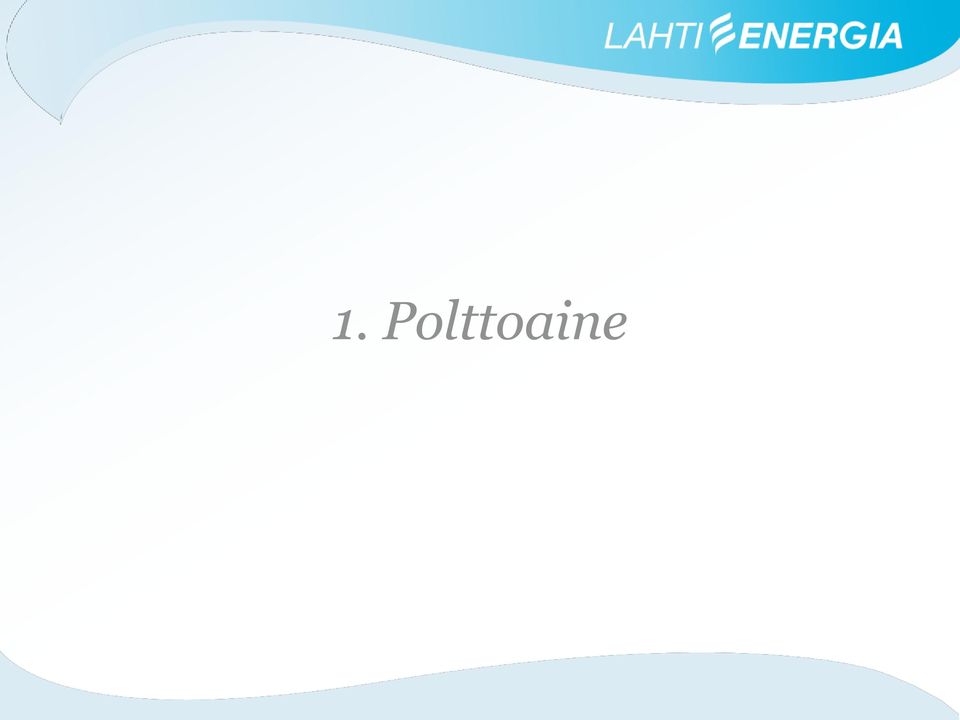

7 1. Polttoaine

8 Tiedämme mitä poltamme Polttoaine tulee tasalaatuisena murskeena sopimustoimittajilta Etelä-Suomen alueelta Olemme määritelleet polttoaineen laadun Tutkimme jokaisen kuorman laboratoriossamme Tunnissa kaasutamme 360 kuutiota = kaksi rekka-autollista Vuodessa käytämme tonnia

9

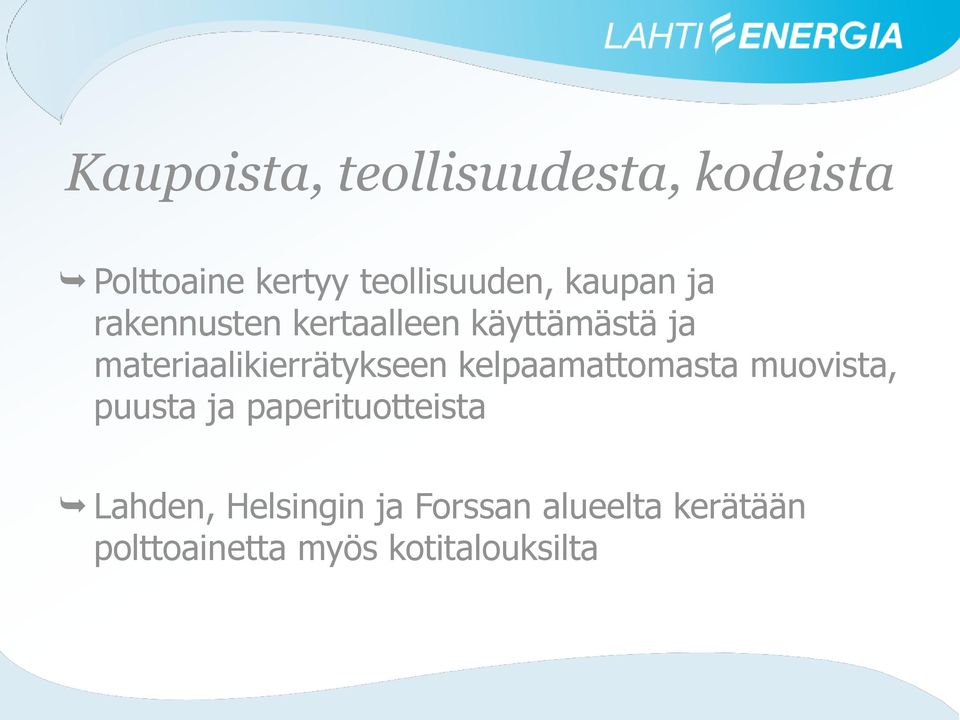

10 Kaupoista, teollisuudesta, kodeista Polttoaine kertyy teollisuuden, kaupan ja rakennusten kertaalleen käyttämästä ja materiaalikierrätykseen kelpaamattomasta muovista, puusta ja paperituotteista Lahden, Helsingin ja Forssan alueelta kerätään polttoainetta myös kotitalouksilta

11

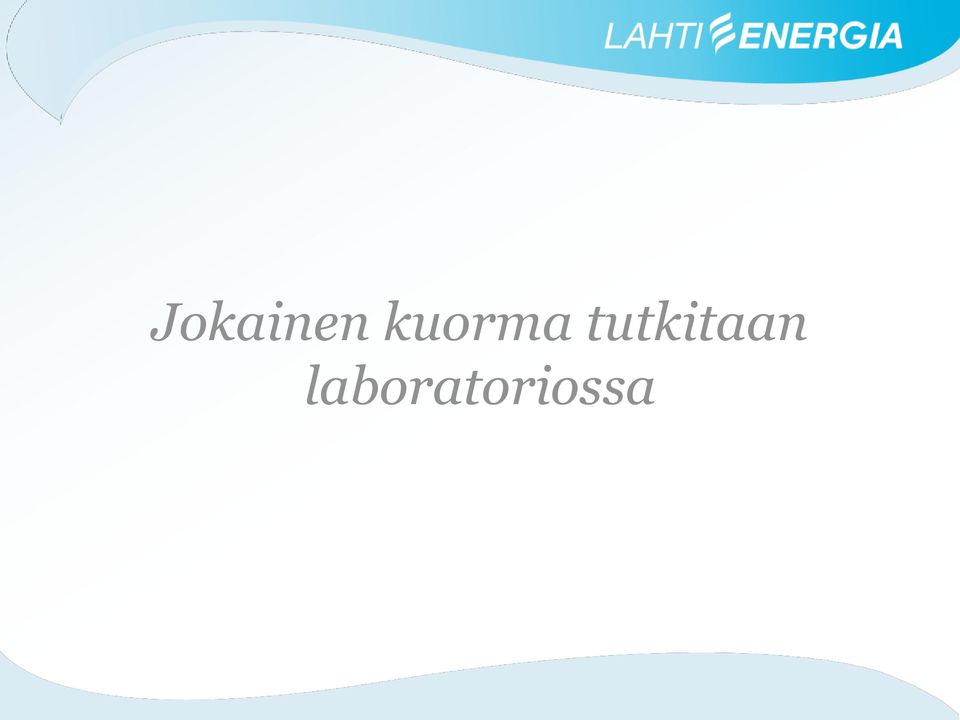

12 Jokainen kuorma tutkitaan laboratoriossa

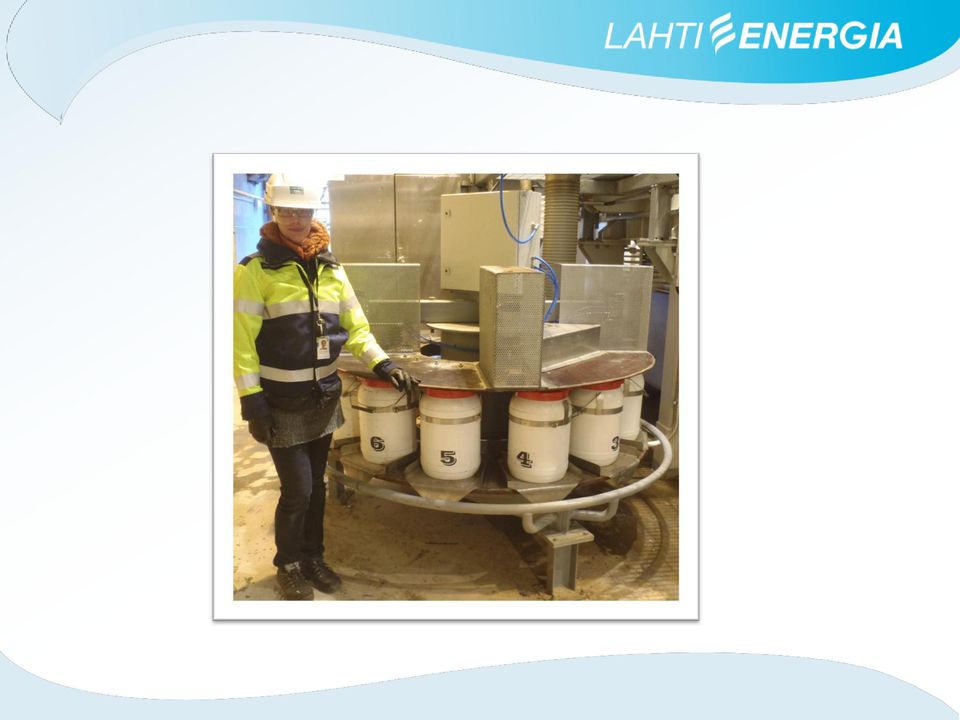

13

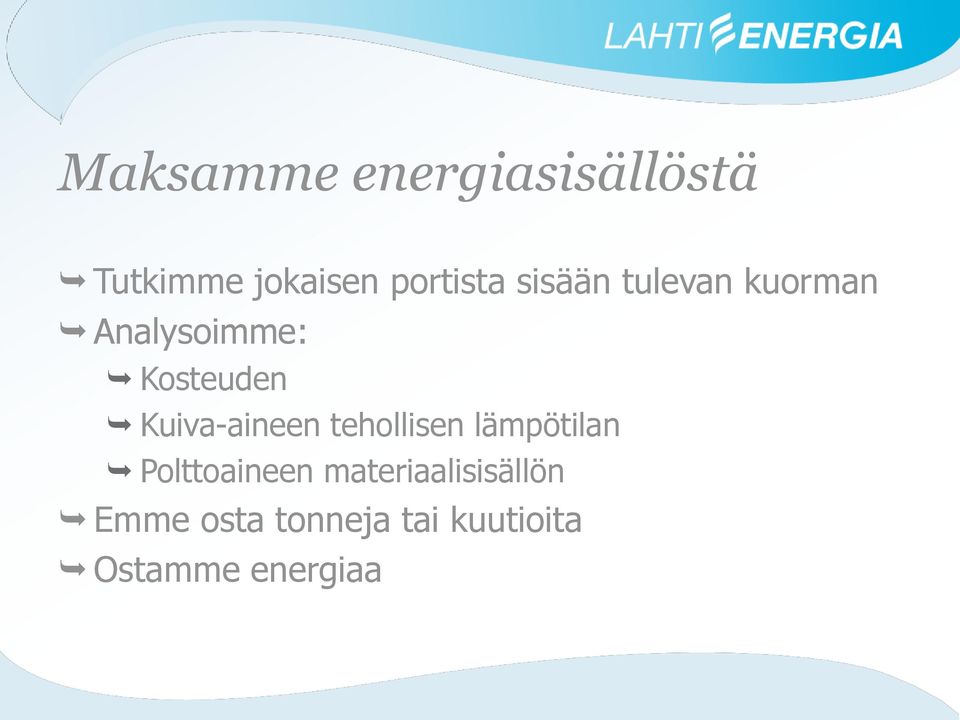

14 Maksamme energiasisällöstä Tutkimme jokaisen portista sisään tulevan kuorman Analysoimme: Kosteuden Kuiva-aineen tehollisen lämpötilan Polttoaineen materiaalisisällön Emme osta tonneja tai kuutioita Ostamme energiaa

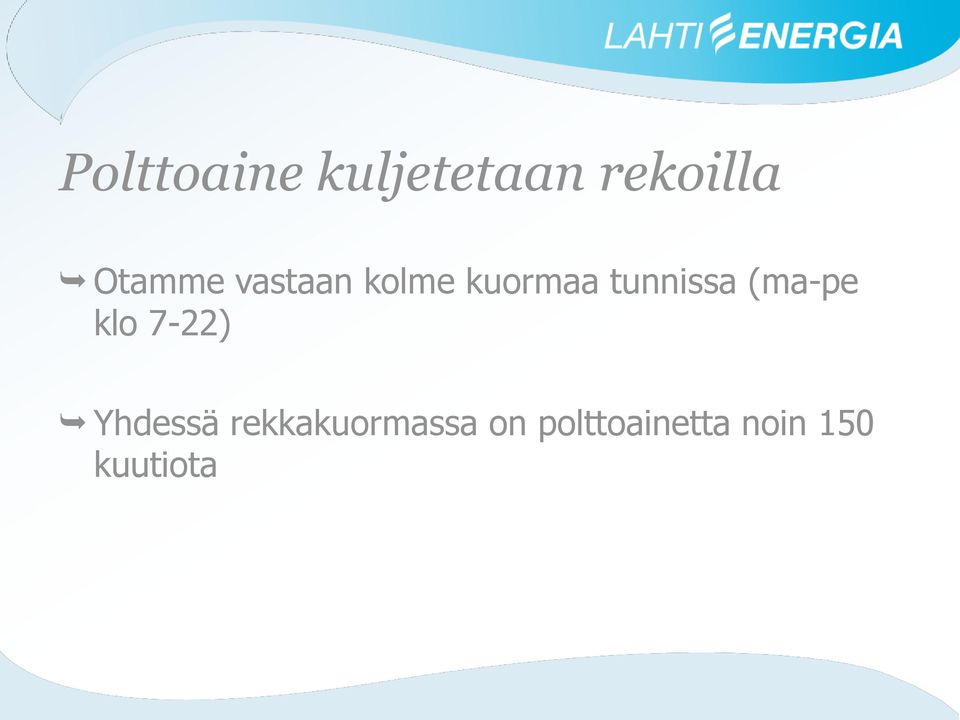

15 Polttoaine kuljetetaan rekoilla Otamme vastaan kolme kuormaa tunnissa (ma-pe klo 7-22) Yhdessä rekkakuormassa on polttoainetta noin 150 kuutiota

16

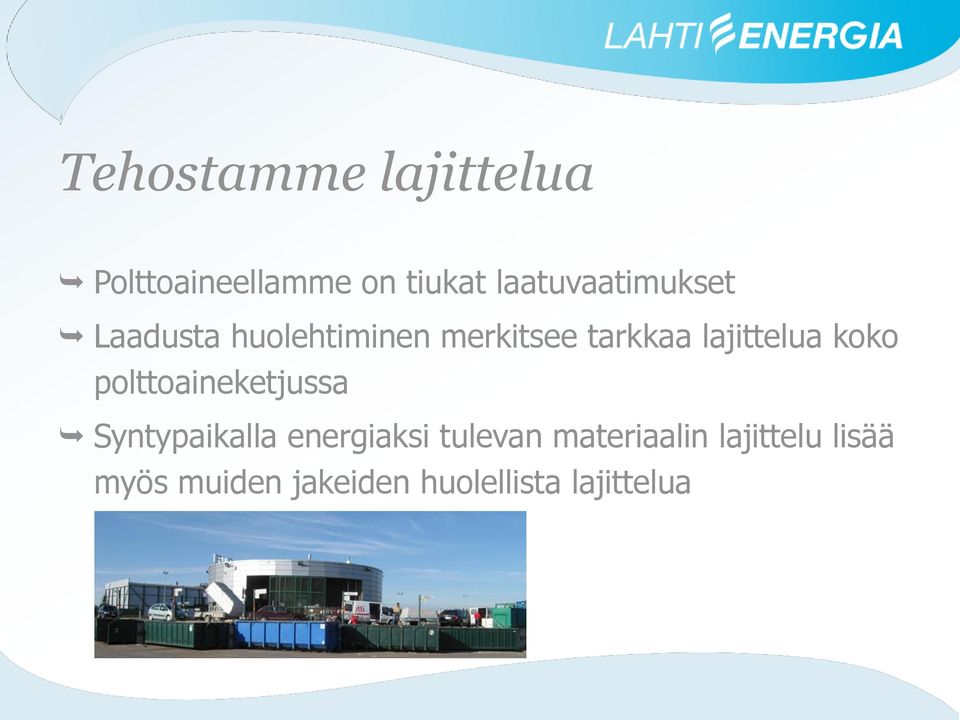

17 Tehostamme lajittelua Polttoaineellamme on tiukat laatuvaatimukset Laadusta huolehtiminen merkitsee tarkkaa lajittelua koko polttoaineketjussa Syntypaikalla energiaksi tulevan materiaalin lajittelu lisää myös muiden jakeiden huolellista lajittelua

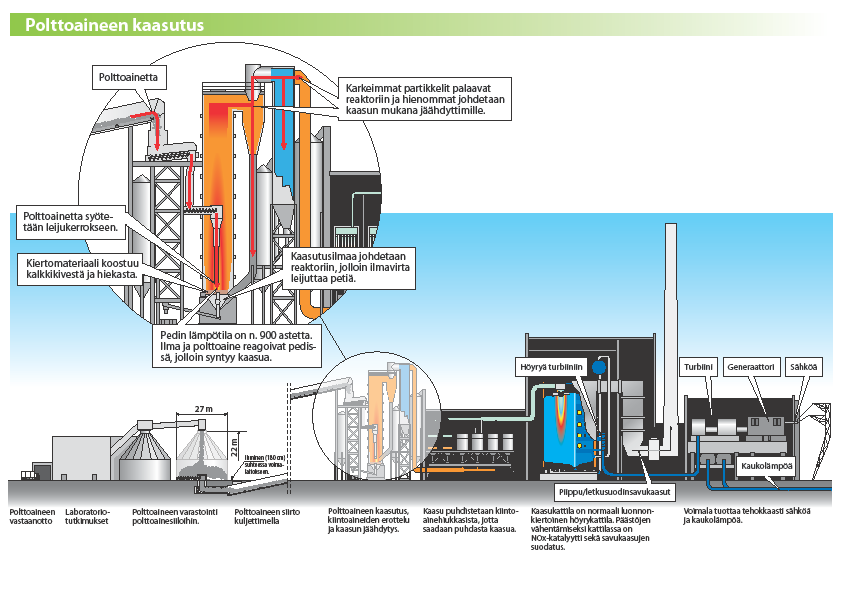

18 2. Kaasutus

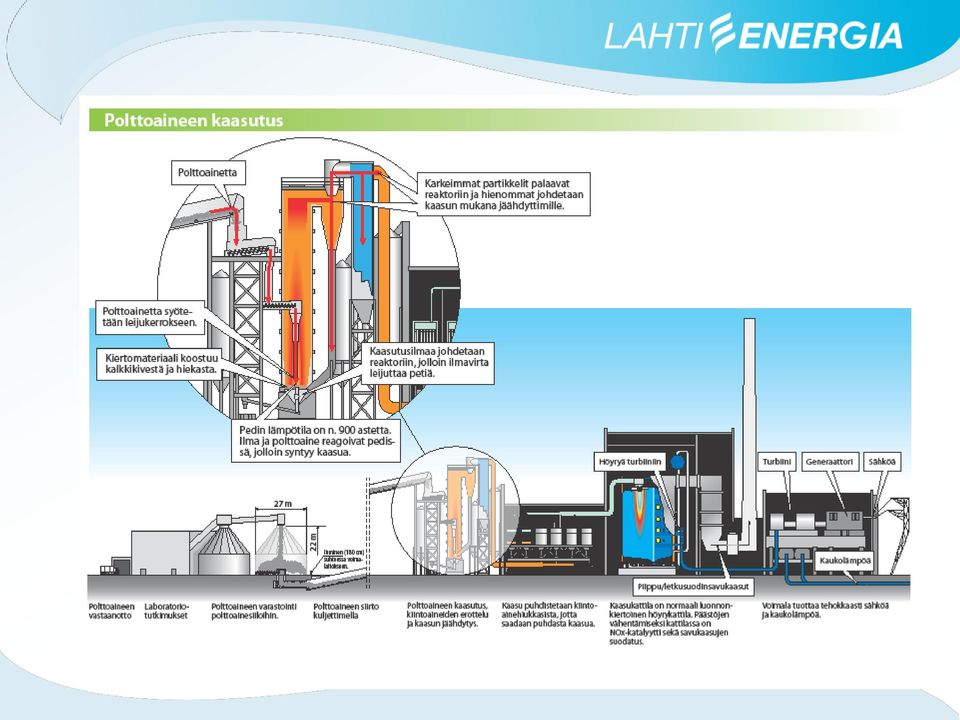

19

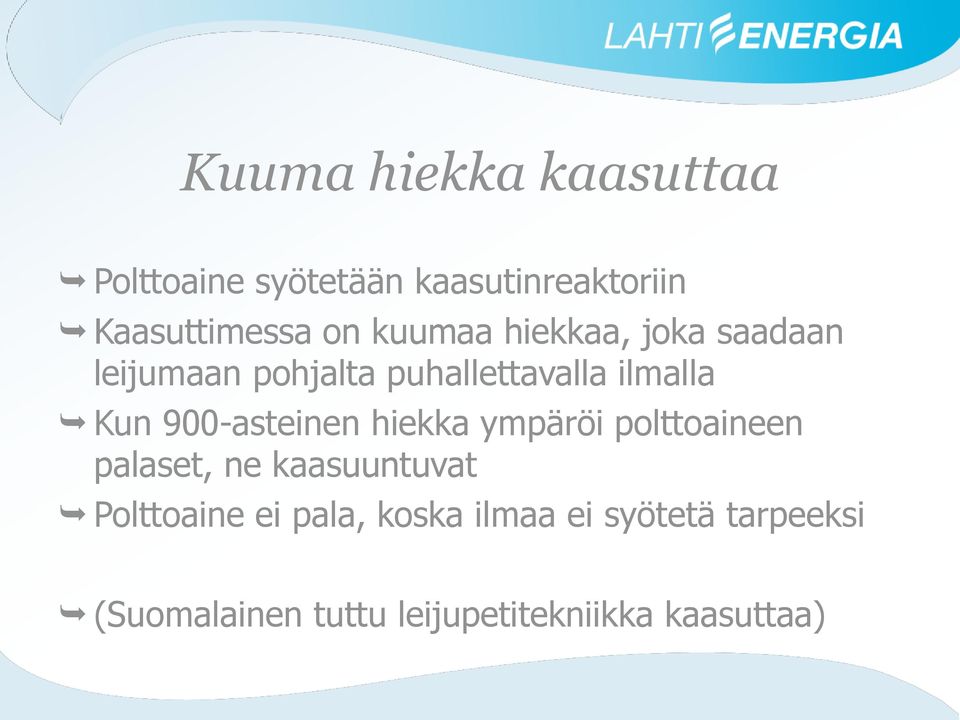

20 Kuuma hiekka kaasuttaa Polttoaine syötetään kaasutinreaktoriin Kaasuttimessa on kuumaa hiekkaa, joka saadaan leijumaan pohjalta puhallettavalla ilmalla Kun 900-asteinen hiekka ympäröi polttoaineen palaset, ne kaasuuntuvat Polttoaine ei pala, koska ilmaa ei syötetä tarpeeksi (Suomalainen tuttu leijupetitekniikka kaasuttaa)

21 Saadaan hiilimonoksidia, häkää Kaasutusreaktorissa polttoaine kaasutetaan vähähappisessa tilassa hiilimonoksidiksi Reaktorissa tuotettava kaasu on hiilimonoksidia, metaania, vetyä, typpeä ja hiilidioksidia Kierrätyspolttoaine sisältää epäpuhtauksia, jotka nekin ovat nyt kaasumaisessa muodossa

22 3. Kaasun jäähdytys

23 Epäpuhtaudet kiinteiksi Kaasuksi muuttunut kierrätyspolttoaine on noin 900-asteista Kaasu jäähdytetään noin 400 asteeseen Polttoaineen sisältämät epäpuhtaudet muuttuvat jäähtyessään kiinteään olomuotoon - tuhkaksi

24 Huoli haitallisista aineista Voimalaitoksen päästöjen kannalta haitallisia ovat metallit, kuten alumiini, kupari, kromi, lyijy, tina, nikkeli sekä kloori Alkalit (natrium, kloori) kuluttavat voimalaitoksen kattilan osia, kuten lämmönvaihtimia Haitalliset aineet poistetaan kierrätyspolttoaineen valmistuksessa ja kaasutusprosessissa

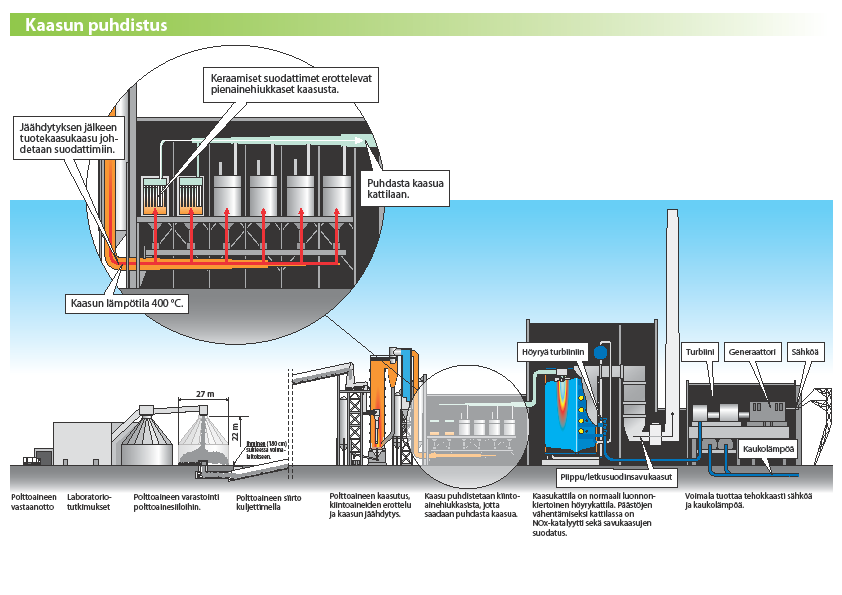

25 4. Kaasun puhdistus

26

27

28 Kiinteät aineet kerätään talteen Suodatinputki on materiaalia, joka läpäisee kaasun, mutta kerää kiinteät aineet putken ulkopinnalle Kun kaasun virtaus hidastuu, kiinteä pöly räjäytetään irti putken pinnasta typpipulssilla Typpipulssi kääntää kaasuvirran hetkeksi putken sisältä ulospäin Tuhka varisee suodattimen pohjalle, josta se kerätään talteen

29

30 Tuloksena puhdas ekokaasu Suodattamisen jälkeen kaasu on puhdasta Se on valmis poltettavaksi Kymmenen kuutiota ekokaasua vastaa energialtaan yhtä kuutiota maakaasua

31 Kymijärvi II tekee roskista sähköä Mitä on tapahtunut tähän asti Kaasuttimeen syötetään kierrätyspolttoainetta 360 kuutiota tunnissa Kattilaan syötetään puhdasta ekokaasua 24 kuutiota sekunnissa, kuutiota tunnissa Kattila keittää höyryä, joka on 540-asteista ja paineeltaan 121 baaria Jotta saadaan paljon sähköä, tarvitaan korkea höyryn lämpötila ja paine

32 Kaasun puhdistuksella saadaan lisää tehoa Kymijärvi II Kaasun poltto: jos ei puhdisteta Sähköä (MW) Kaukolämpöä (MW) Höyryn lämpötila (C) Höyryn paine (bar) Kierrätyspolttoaineen poltto kattilassa: jos ei kaasuteta

33 6. Automaatio

34 Ajetaan automaattisesti Kymijärvi II käyttää energiasisällöltään vaihtelevaa polttoainetta Voimalaitoksen sähkön ja lämmön tuotanto pidetään tasaisena mittavan automaatiojärjestelmän avulla Automaation työ alkaa heti polttoaineen vastaanotosta Mittauspaikkoja on liki tuhat Ohjattuja moottoreita noin 200 Automaation hinta liki 10 miljoonaa

35 Korroosio-ongelma on ratkaistu Jäteraaka-aineeseen liittyvä korroosio-ongelma on ratkaistu Kymijärven uudessa voimalaitoksessa Ratkaisu on kaasun jäähdytys ja suodatus Roskien kaasutusta ei ole tehty tässä kokoluokassa Kaasun jäähdyttimet ovat uutta teknologiaa täyden mittakaavan voimalaitoksessa Samoin kaasun puhdistimet ovat uutta teknologiaa

36 Ympäristö kiittää Kymijärvi II tuottaa 50 MW sähköä ja 90 MW kaukolämpöä Polttoaineena on vain kierrätykseen kelpaamaton kotien, teollisuuden ja kaupan roska-astioihin keräämä jäte Kattilassa palaa ekokaasu Tarpeeton tavara muuttuu hyödylliseksi energiaksi Lahti Energia tekee suuria ympäristötekoja Olemme ehdolla vuoden ilmastotekokilpailussa

37 Vähennämme hiilidioksidipäästöjä Kymijärvi II tuottaa vuodessa tonnia hiilidioksidia Uuden voimalaitoksen vaikutuksesta Kymijärvi I:n käyttö vähenee ja sen hiilidioksidipäästöt supistuvat tonnilla vuodessa Jos Kymijärvi II:n energia tuotettaisiin kivihiilellä, olisivat hiilidioksidipäästöt tonnia

38 Yksi kodin energiajätepussi sisältää energiaa noin 10 kwh Energiamäärällä voidaan käyttää 12 watin energiansäästölamppua yhtäjaksoisesti 35 vuorokautta
