1 KAIKKI VILJANKUIVAUKSEEN JA VARASTOINTIIN - JO 60 VUODEN KOKEMUKSELLA

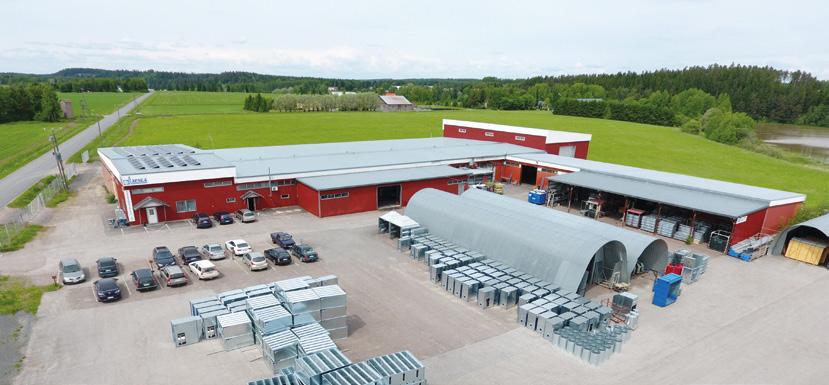

2 ARSKAMETALLI OY Aina askeleen edellä. Arskametalli Oy sijaitsee Somerolla Varsinais-Suomessa. Jo kolmannessa polvessa toimiva perheyrityksemme on valmistanut vuodesta 1958 lähtien viljankuivureita, elevaattoreita, kuivuriuuneja sekä puhdistimia. Keskitymme ainoastaan viljan kuivaukseen ja varastointiin, joten pystymme suuntaamaan kaikki voimavaramme korkean laadun ylläpitämiseen ja pysymään jatkuvasti kehityksen kärjessä kuivaustekniikassa. Arska-tuotteissa näkyy ammattilaisen työn jälki Viljankuivurien, kuivuriuunien ja muiden laitteiden yksityiskohdat on kehitetty suomalaisilta viljelijöiltä vuosikymmenten aikana saatujen kokemuksien perusteella. Korkeasta laadusta pidämme kiinni tinkimättä. Valmistustekniikkamme edustaa alan huippua. Suomalaiset viljelijät ovat vaativia asiakkaita Asiantuntijoina he arvostavat Arskan ykkösuokan laatua ja erinomaista kestävyyttä. Ketään ei jätetä kuivurin kanssa yksin. Järjestämme keväisin uuden kuivurin hankkineille perinteisen isäntäkurssin, jossa käymme läpi kuivurin asennuksen ja käytön läpi vaihe vaiheelta.

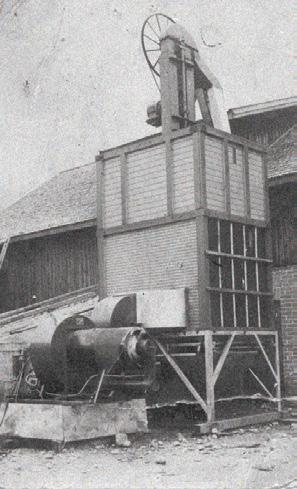

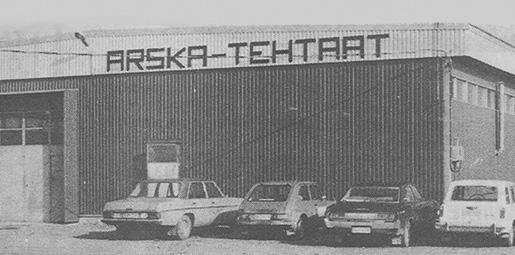

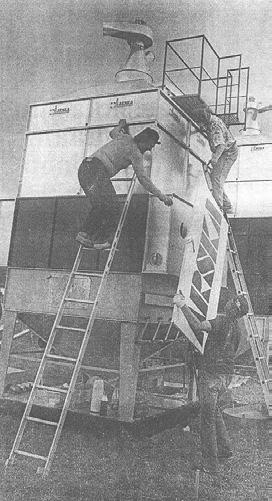

3 ARSKA-KUIVURIT 60 VUOTTA Kasvavien yritysten taustalla on toimiva idea, vahvaa uskoa ja näkemystä tulevaisuudesta sekä hieman onnea. Näin syntyi myös viljankuivurituotantoon keskittynyt suomalainen perheyrityksemme, Arskametalli Oy. Arvo Käkönen rakensi Tammelan Riihivalkamassa sijaitsevan tilansa yhteyteen osittain puurakenteisen siilokuivurin vuonna Siihen mahtui kerrallaan jopa sata säkkiä (60hl), kun sen aikaisiin säkkikuivureihin niitä mahtui vain Kuivuri oli ratkaisultaan todella edistyksellinen: siinä oli toimiva syöttölaite ja kuivaussiilon rakenteeseen yhdistetty elevaattori. Rakenne oli matala, eikä elevaattoria tarvinnut upottaa lattiapinnan alapuolelle. Prototyypissä oli kuivauskapasiteettia yli oman tarpeen, joten sillä alettiin suorittamaan rahtikuivausta naapureille ja lähipitäjiin. Kuivurin yllättävästä tehosta ihastuneena Riihivalkaman yksi suurimpia viljelijöitä, Heimo Pelto-Huikko, osti tämän omalle tilalleen. Näin Arska-kuivurin tuotanto oli saanut kaupallisen alkunsa. Lue lisää: /historia

4 VILJANKUIVURIT Ensisilmäyksellä monet kuivurit näyttävät samanlaisilta, mutta Arskan parhaat ominaisuudet löytyvätkin pintaa syvemmältä. Niiden rakenteessa on ajateltu kuivauksen kustannuksia ja lopputuloksen laatua. Yksityiskohtia on lukuisia ja ratkaisuille on vahvat perusteet. Näin on saavutettu tehokkaampi kuivaus, tasaisempi kierto, vahvempi rakenne sekä edullisempi hinta. Tapamme mukaan tarjoamme vain parasta. Yksityiskohdissa ei ole tingitty, vaan toimituspakettiin kuuluu kaikki tarpeellinen. Arska-kuivuri on avain tehokkaampaan ja taloudellisempaan viljan kuivaukseen KANSI VARASTOSÄILIÖ HIKOILUKENNO LÄMPÖKENNO KOLMIOHARJAT SYÖTTÖLAITTEISTO JALUSTA POHJAIMURIN LIITÄNTÄ Hikoilukennossa tapahtuu viljan esilämmitys. Ylimmissä kuivauskennoissa on ilman sulkuluukut vajaaeriä varten. Kuivauskennossa vilja liikkuu tasavahvana kerroksena ilmakanavien kummallakin puolella. Joka toinen kanava on poistoilma- ja joka toinen tuloilmakanava. Kuivaus tapahtuu viljapilarin kostealta puolelta kuivalle puolelle päin. Viljapilarin läpi kulkenut lämmin ilma jäähdyttää sitä osaa viljasta, joka edellisessä kuivauskennossa oli lämmennyt eniten. Jalustan koko viljatilavuutena on suhteellisen pieni, jolloin kosteaa viljaa ei jää jalustan sisälle. Lisäksi jalustassa oleva vilja on koko ajan kuivauksen alaisena, koska alimmassa kennossa on lämpöharjat. Jalustan sivuissa on miesluukut, joiden lisäksi syöttölaitteen yläpuolella on tarkastusaukot. Pohjaimuri pitää jalustasuppilon alipaineessa, joka edistää viljan kuivumista. Pohjasuppilossa oleva harjapelti estää jyvien joutumisen pohjaimuriin. Pohjaimurin liitäntä on tarpeeksi alhaalla, jotta pohjasuppiloon saadaan riittävä alipaine ja imu tapahtuu koko suppilon alueelta.

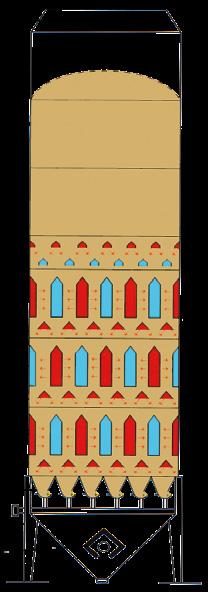

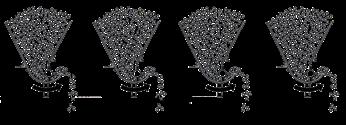

5 Arska kestää isältä pojalle. Suuri kuivauspinta-ala Arska-kuivauskennossa vilja kiertää tasaisesti ja varmasti. Ylimmäisessä ja alimmaisessa kuivauskennossa johdetaan kuivausilma sisään puolikassolista, jotka sijaitsevat kennojen sivussa. Kolmioharjat sijaitsevat tasavälein kunkin viljapatsaan keskellä. Ne täydentävät viljakerroksen sekoittumista ja estävät tiivistymisen. Ilmasolat ovat normaalia korkeammat ja yhtä suuret kuivurin molemmilla sivuilla. Ilmasolien seinämät läpäisevät ilmaa koko alaltaan. Poistoilmakanavien läpäisykyky on tuloilmakanavaa suurempi, joten kosteus poistuu tehokkaasti ja sisäosat pysyvät puhtaina. Poistoilmakanavan seinämä on tukkeutumatonta ja hyvin ilmaa läpäisevää sinkittyä teräsverkkoa. Tuloilmakanavan seinämä on sinkittyä suomupeltiä, joka mahdollistaa tehokkaan kuivauksen. Ristitelasyöttö Mallista riippuen P-, S-, M- tai F-kuivureissa on syöttöteloja 4-12 kappaletta. Syötön tasaisuus on ominaista Arska-kuivureille. Nelilapainen ristitelasyötin toimii häiriöttömästi. Syötön määrä pysyy kuivauksen alusta loppuun saman suuruisena viljan kosteudesta riippumatta. Jäähdytyksen aikana syöttönopeus kasvaa. Kierrätys toimii luotettavasti kaikilla viljalajeilla piensiemeniä myöten. Kierrätyksen nopeus säädetään portaattomasti taajuusmuuttajalla. Lisävarusteita kuivureihin + kaatosuppilo 1x3m / 1.5kW + kaatosuppilon sääsuoja + esipuhdistin A150 + sykloni (sinkitty / maalattu) + piensiemenerotin + viljanlajittelija + GSM-hälytin + ohjausautomaatio + JEMA-kuljettimet + moottoroitu 3-tiejakaja + elevaattorin moottoroitu sulkuluukku + elevaattorin huoltotaso + vaaka-anturilaitteisto

6 KUIVURIKONEISTOT: PERUSMALLISTO Plantaasi Tilavuudet 13,5-24,5m 3 Pohjan ala 200 x 167cm PLANTAASI Kokonaistilavuus [m 3 ] 13,5 16, ,1 24,5 Kuivauskennojen tilavuus [m 3 ] / kennoja [kpl] Varastosäiliöiden tilavuus [m 3 ] / säiliöitä [kpl] 6 / 2,5 6,2 / 2 Elevaattorin korkeus [m] 9,5 10,5 11,5 12,5 13,5 Elevaattorisuositus [tn] Uunisuositus [malli] 3000S 3000S 4000S 4000S 6000S Sulakekokosuositus [A] / 2,5 9,3 / 3 8,4 9,3 / 3 8,4 12,4 / 4 10,8 / 4,5 12,4 / 4 Special Tilavuudet 16,9-34,3m 3 Pohjan ala 200 x 207cm SPECIAL Kokonaistilavuus [m 3 ] 20,7 23,7 27,5 30,5 34,3 Kuivauskennojen tilavuus [m 3 ] / kennoja [kpl] Varastosäiliöiden tilavuus [m 3 ] / säiliöitä [kpl] 7,5 / 2,5 11,4 / 3 Elevaattorin korkeus [m] Elevaattorisuositus [tn] Uunisuositus [malli] 4000S 6000S 6000S 6500S 6500S Sulakekokosuositus [A] ,5 11,4 / 3 10,5 15,2 / 4 13,5 / 4,5 15,2 / 4 13,5 / 4,5 19 / 5

7 Saatavilla myös muita tilavuuksia! Magnum Tilavuudet 16-43m 3 Pohjan ala 200 x 257cm MAGNUM Kokonaistilavuus [m 3 ] 25,6 30,2 34,8 38,4 43 Kuivauskennojen tilavuus [m 3 ] / kennoja [kpl] Varastosäiliöiden tilavuus [m 3 ] / säiliöitä [kpl] 14,4 9,2 / 2 Elevaattorin korkeus [m] 11,5 12,5 13,5 14,5 15,5 Elevaattorisuositus [tn] Uunisuositus [malli] 6000S 6000S 6000S 6500S 6500S Sulakekokosuositus [A] ,4 13,8 / 3 14,4 18,4 / 4 18,5 / 4,5 18,4 / 4 18,5 / 4,5 23 / 5 Farmi Tilavuudet 27,8-93m 3 Pohjan ala 200 x 340cm FARMI (PLANTAASI / MAGNUM) P388 P498 M602 M768 M930 Kokonaistilavuus [m 3 ] 38,8 49,8 60,2 76,8 93 Kuivauskennojen tilavuus [m 3 ] / kennoja [kpl] Varastosäiliöiden tilavuus [m 3 ] / säiliöitä [kpl] 16,8 18,6 / 3 Elevaattorin korkeus [m] Elevaattorisuositus [tn] Uunisuositus [malli] 2 x 4000S 2 x 6000S 2 x 6000S 2 x 6500S 2 x 6500S Sulakekokosuositus [A] ,6 / 4,5 24,8 / 4 25,2 27,6 / 3 32,4 / 4,5 36,8 / 4 39,6 / 5,5 46 / 5

8 SW-VAUNUKUIVURIT

9 SUPERWAGON SW160 SW219 SW242 SW301 SW348 SW384 SW430 Kokonaistilavuus [m 3 ] 16 21,9 24,2 30,1 34,8 38,4 43 Kuivauskennojen tilavuus [m 3 ] / kennoja [kpl] Varastosäiliöiden tilavuus [m 3 ] / säiliöitä [kpl] Elevaattorin korkeus [m] / ilman pohjakuljetinta [m] 5,6 / 1,5 6,8 / 1,5 8 / 9 9,2 / 2,5 9,2 / 2 9,5 / 10,5 9,2 / 2,5 11,4 / 2,5 10 / 11 12,8 13,8 / 3 11,5 / 12,5 12,8 18,4 / 4 12,5 / 13,5 16,4 / 4,5 18,4 / 4 13,5 / 14,5 16,4 / 4,5 23 / 5 14,5 / 15,5 Elevaattorisuositus [tn] / / / 92 Uunisuositus [malli] 3000S 4000S 4000S 6000S 6000S 6500S 6500S Sulakekokosuositus [A] Vakiovarusteita + elevaattori A68 / A92 + ylipaineuuni + esipuhdistin A200 / A250 + pohjaimuri 0.75kW + kaatosuppilo 1x3m 1.5kW + ohjauskeskus + huoltotaso ja tikkaat + syöttökaapeli 10m + kiertoputkisto Superwagon-vaunukuivuri on saatavilla myös ilman pohjakuljetinta! SW on markkinoiden ainoa vaunukuivuri, joka toimii myös ilman kuljettimia. Vaunukuivuri voidaan tarvittaessa muuttaa kiinteäksi kuivuriksi! Koneistona käytetään Magnum-mallia.

10 MW-VAUNUKUIVURIT

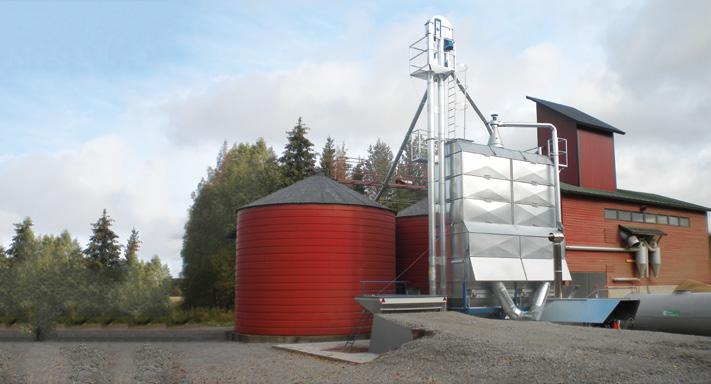

11 Vakiovarusteita + elevaattori A92 / A118 + alipaineuuni + esipuhdistin A250 + JEMA-kuljetin + ohjauskeskus + huoltotaso ja tikkaat + syöttökaapeli 10m + kiertoputkisto Multiwagon-vaunukuivureissa käytetään vaunun viereen sijoitettavaa alipaineuunia. Kiinteän kuivurin edut vaunun muodossa. Multiwagon on varustettu tehokkaalla ja hellävaraisella JEMA-kuljettimella. Vaunukuivuri voidaan tarvittaessa muuttaa kiinteäksi kuivuriksi! Koneistona käytetään Farmi-Magnum-mallia. MULTIWAGON MW532 MW602 MW695 MW768 MW860 MW930 Kokonaistilavuus [m 3 ] 53,2 60,4 69,6 76, Kuivauskennojen tilavuus [m 3 ] / kennoja [kpl] Varastosäiliöiden tilavuus [m 3 ] / säiliöitä [kpl] 18 / 2,5 27,6 / 3 25,2 27,6 / 3 Elevaattorin korkeus [m] Elevaattorisuositus [tn] Uunisuositus [malli] 5500S 7000S 7000S 8000S 8000S 2 x 5500S Sulakekokosuositus [A] ,2 36,8 / 4 32,4 / 4,5 36,8 / 4 32,4 / 4,5 46 / 5 39,6 / 5,5 46 / 5

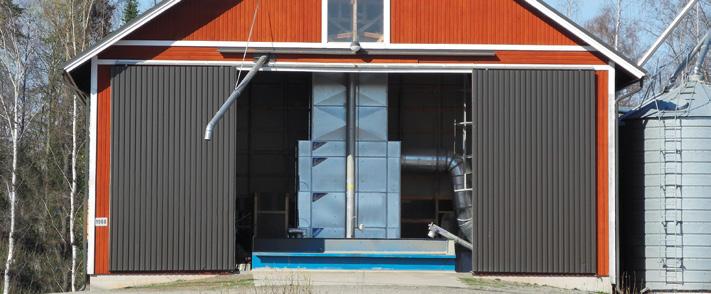

12 COMPACT-KUIVURIT Compact sopii vaikka vanhoihin rakennuksiin Compact-mallin suunnittelun lähtökohtana oli nopea tehdastoimitus ja helppo pystytys. Compact sopii kaikkialle, missä sähköä on saatavilla - vaikka rehuvarastoon tai konesuojaan. Compact-kuivurin pystytykseen tarvitaan vain tukeva lattia sekä riittävästi korkeutta elevaattoria varten. Kuivuri on sähköistetty 80% valmiiksi jo tehtaalla. Pystytyspaikalla valutyöt voidaan minimoida, sillä toimitukseen kuuluu mm. käyttövalmis kaatosuppilo. Vakiovarusteita + elevaattori A68 / A92 + ylipaineuuni + esipuhdistin A200 / A250 + pohjaimuri 0.75kW + pohjakuljetin 1.5kW + kaatosuppilo 1x3m 1.5kW + ohjauskeskus + huoltotaso ja tikkaat + ilmaputkisto 3m + kiertoputkisto COMPACT S169 S207 S237 S275 S305 M256 M302 M348 M384 M430 Kokonaistilavuus [m 3 ] 16,9 20,7 23,7 27,5 30,5 25,6 30,2 34,8 38,4 43 Kuivauskennojen til. [m 3 ] / kennoja [kpl] Varastosäiliöiden til. [m 3 ] / säiliöitä [kpl] 7,5 / 2,5 7,6 / 2 7,5 / 2,5 11,4 / 3 10,5 11,4 / 3 10,5 15,2 / 4 Elevaattorin korkeus [m] ,5 12,5 13,5 14,5 15,5 Elevaattorisuositus [tn] Uunisuositus [malli] 4000S 4000S 6000S 6000S 6500S 6000S 6000S 6000S 6500S 6500S Sulakekokosuositus [A] ,5 / 4,5 15,2 / 4 12,6 9,2 / 2 12,6 13,8 / 3 12,6 18,4 / 4 16,2 / 4,5 18,4 / 4 16,2 / 4,5 23 / 5

13 TANDEM-KAKSOISKUIVURIT Energiavaihtoehtoja on monia: Tandem lämpenee ylipaineuunilla, alipaineuunilla tai EcoHeaterilla. Sinä päätät energiamuodon. Kaksi kuivauskoneistoa rungon päällä, yksi lämmönlähde, yksi jäähdytyspuhallin. Molemmilla kuivureilla on oma elevaattori kierrätystä ja tyhjennystä varten - lisäksi täytölle on oma elevaattorinsa. Vakiovarusteita + 3x elevaattori A68 + ylipaineuuni, alipaineuuni tai EcoHeater-biouuni + 2x esipuhdistin A200 + pohjaimuri 0.75kW + kaatosuppilo 1x3m 1.5kW + ohjauskeskus + huoltotaso ja tikkaat + kiertoputkisto TANDEM (2 x SPECIAL) 2 x S207 2 x S237 2 x S305 Kokonaistilavuus [m 3 ] 41,4 47,4 61 Kuivauskennojen tilavuus [m 3 ] / kennoja [kpl] 2 x 7,5 / 2 x 2,5 2 x 10,5 / 2 x 3,5 2 x 13,5 / 2 x 4,5 Varastosäiliöiden tilavuus [m 3 ] / säiliöitä [kpl] 2 x 11,4 / 2 x 3 2 x 11,4 / 2 x 3 2 x 15,2 / 2 x 4 Elevaattorien korkeus [m] / täyttöelevaattorin korkeus [m] 11 / / / 16 Elevaattorisuositus [tn] Sulakekokosuositus [A]

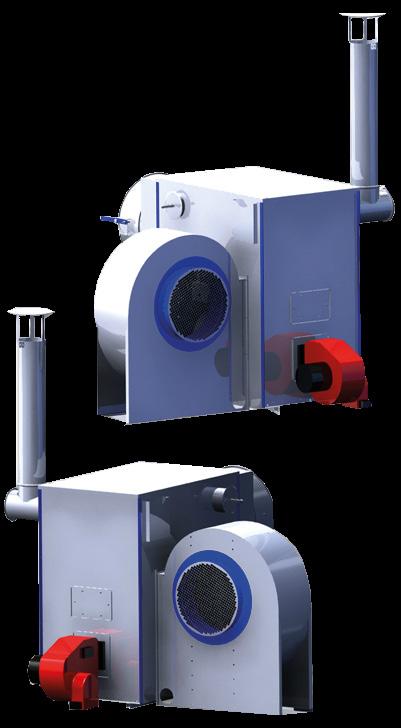

14 KUIVURIUUNIT Arska-kuivuriuunit tunnetaan hyvästä hyötysuhteestaan sekä puhtaasta, nokea keräämättömästä palamisestaan. Vaikka uunit ovat ulkomitoiltaan pieniä, ne ovat kestäviä ja niiden öljynkulutus on pieni. malli A Huippumateriaaleilla ja järkevällä suunnittelulla on mahdollistettu helppo huolto ja puhdistus. Kansi voidaan avata ja etuseinässä on kätevä tarkistusluukku. Asennuksen yksinkertaistamiseksi savuputki on sivulla ja se viedään ulos vaakatasossa uunihuoneen seinän läpi. Ulkokuoret ovat sinkittyä terästä, joka kestää Suomen olosuhteet. malli B Lämpöä tasaisesti ja tehokkaasti Lieriömäisessä tulipesässä liekki palaa keskellä pesää ja lämmittää tasaisesti. Se ei törmää seiniin eikä heikennä rakenteita. Tulipesä on valmistettu parhaasta mahdollisesta raakaaineesta: tulenkestävästä erikoisteräksestä, jonka hilseilylämpötila on 1050 C. Vakiovarusteita + LTM-termostaatti + 2-liekkitermostaatti + 2-liekkipoltin + lämmönvaihdin + savuputkisto (4m) nuohousluukulla Uunien sisäosilla 8 vuoden takuu!

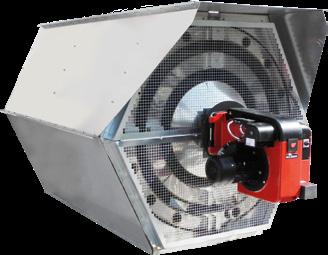

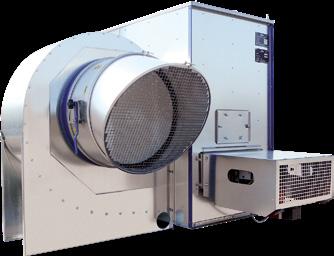

15 Kaikissa uunimalleissa käytetään kotimaista Oilon 2-liekkipoltinta! Ylipaineuunit: kW ( m 3 / h / 60mm) Alipaineuunit: kW ( m 3 / h / 60mm) YLIPAINEUUNIT 3000S 4000S 6000S 6500S Ilmamäärä [m 3 / h] Max. öljynkulutus [kg / h] 17,1 24, ,1 Max. lämpöteho [kw] Moottoriteho [kw] Pituus polttimen kanssa [cm] Leveys puhaltimen kanssa [cm] Leveys [cm] Korkeus [cm] ALIPAINEUUNIT 5500S 7000S 8000S Ilmamäärä [m 3 / h] Max. öljynkulutus [kg / h] Max. lämpöteho [kw] Moottoriteho [kw] 2 x x x 11 Pituus polttimen kanssa [cm] Leveys [cm] Korkeus [cm]

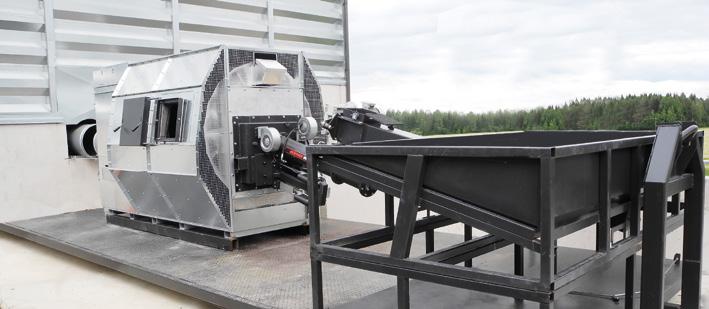

16 Kotimaisella bioenergialla kuivaat edullisesti! EcoHeater Markkinoiden ensimmäinen alipainetekniikkaan perustuva biouuni! EcoHeater-kuivuriuuni on suunniteltu kiinteille biopolttoaineille ja se hyödyntää alipainetekniikkaa. Tulipesä on tilava eikä uunin rakenne vaadi korkeaa uunihuonetta. POLTIN Ilmamäärä [m 3 / h] kg / h (pelletti) Max. lämpöteho [kw] Savukaasuimurin teho [kw] Pituus ilman palopäätä [cm] Leveys [cm] Korkeus [cm]

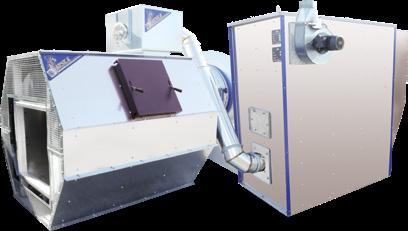

17 Biopolttimet kotimaisilta poltinvalmistajilta: Etu-uuni sopii kaikkiin uunimalleihin, myös muihin merkkeihin! Etu-uuni on öljykäyttöisen kuivuriuunin lisälaite. Kuivausilma imetään uunin läpi ja savukaasut johdetaan öljyuunin lämmönvaihtimeen. Vaihto takaisin öljykäyttöiseksi on helppoa ja nopeaa. POLTIN Ilmamäärä [m 3 / h] kg / h (pelletti) Max. lämpöteho [kw] Savukaasuimurin teho [kw] / 2.2 Pituus ilman palopäätä [cm] Leveys [cm] Korkeus [cm] 160 / / / 200 Kaasu kuivurin polttoaineena Tehokkaiden Arska-kanavapolttimien polttoaineena voidaan käyttää maa-, neste- tai biokaasua. Kaasu palaa erittäin puhtaasti, joten se voidaan polttaa suoraan kuivausilmassa. Tällöin energiaa ei mene yhtään hukkaan, eli uunin hyötysuhde on 100%. Palamistuotteena on vain vettä ja hiilidioksidia. Kanavapolttimien maksimilämpöteho on jopa kw. Laitteisto on turvallinen, sillä toimitukseen kuuluu kipinäverkko. Kuivuria voidaan käyttää yli- tai alipaineisina.

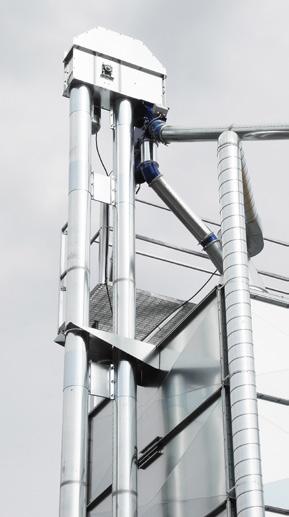

18 ELEVAATTORIT Sinkitystä teräslevystä valmistetut elevaattorit kuljettavat viljan nopeasti ja varmasti. Elevaattorin yläpään akselille kiinnitetty vaihdemoottori takaa varman käynnistyksen kaikissa olosuhteissa. Elevaattori on helppo huoltaa ja puhdistaa. Yläpäässä on irrotettava kansi ja alapään sivuilla on suurikokoiset puhdistusluukut. Yläpäähän asennettava esipuhdistin pitää kuivaamon pölyttömänä myös viljaa siirrettäessä. Alapään kiilamainen muoto, tasainen pieni välys kuppien välillä sekä niiden liikerata, jossa kupit ovat vaaka-asennossa kohdatessaan kaatosuppilosta tulevan viljan, tuovat monia etuja. Kuppeihin kohdistuu aina maksimitäyttö, eivätkä ne potki takaisin. Ala- ja yläpäässä avoimet ripapyörät Suoravetoiset vaihdemoottorit Itsekantava rakenne Vakiovarusteita + vartijalaite + 3-tiejakaja Ø160 / Ø200 + liitososa 4 x Ø160 / Ø200 + kaatosuppilon liitososa ELEVAATTORI A68 A92 A118 Lisävarusteita + esipuhdistin A150 (yläpäähän) + moottoroitu 3-tiejakaja + moottoroitu sulkuluukku + liitososa 2 x Ø160 / Ø200 Teho [tn / h] Putki [Ø mm] Hihnan leveys [mm] Kuppimäärä [kpl / m] Kuppikoko [tuumaa] 5,5 7 8 Viljaputki [Ø mm] Moottoriteho [kw] /

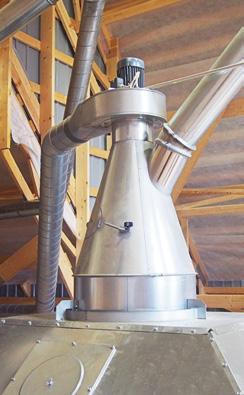

19 PUHDISTIMET Kuivaamon yläkerta on siisti ja pölytön, kun kuivurin kannessa on esipuhdistin. Puhdistustehoa voidaan lisätä elevaattorin yläpäähän asennettavalla imurilla, syklonilla ja piensiemenerottimella! Esipuhdistimet Esipuhdistin poistaa tehokkaasti roskia, pölyä, akanoita, piensiemeniä ja muita epäpuhtauksia. Laitteisto pysyy puhtaana ja kuivuminen on täydellisempää. Mallista riippuen esipuhdistin asennetaan joko kuivurin kanteen tai elevaattorin yläpäähän - huipputulosta halutessa molempiin, jolloin laitteistossa toimii yhtä aikaa kaksi esipuhdistinta. ESIPUHDISTIN A150 (elevaattoriin) A200 (kuivurin kanteen) A250 (kuivurin kanteen) Viljaputki [Ø mm] Roskaputki [Ø mm] Moottoriteho [kw / RPM] 0.75 / / / 3000 Elevaattorisuositus [tn] 68 / 92 / / 118 Sykloni Sykloni estää esipuhdistimesta tulevien epäpuhtauksien leviämisen kuivaamon ympäristöön. Se keskittää roskat yhteen paikkaan - esimerkiksi peräkärryyn. Piensiemenerotin Piensiemenerotin erottaa viljasta kierrätyksen aikana rikkoutuneet jyvät, rikkaruohojen siemenet ja muita epäpuhtauksia, joita esipuhdistin ei erota. Seulat: + kiinteä + 2mm + 2,5mm + 4mm Saatavilla sinkittynä tai maalattuna.

20 AUTOMATIIKKA Pitkälle automatisoitu laitteisto takaa ensiluokkaisen kuivaustuloksen ja antaa viljelijälle mahdollisuuden kunnon yöuniin. Automatiikan lisävarusteita + vartijalaite + termostaatti + hygrostaatti + vaaka-anturilaitteisto + moottoroidut jakajat + lisäkytkin syöttölaitteelle + moottoroitu elevaattorin sulkuluukku Ohjauskeskus Käynnistä se unohda se. Varusta Arska-kuivurisi lämpötilan mukaan toimivalla, koneistoa ohjaavalla termostaatilla. Laitteisto toimii täysin automaattisesti, valitsetpa sitten digitaalisen tai logiikkakeskuksen. Poistoilmakanavaan sijoitettu anturi kytkee jäähdytyksen päälle viljan kuivuttua asetettuun arvoon. Automatiikan suojana on vesi- ja pölytiivis kansi. Kotimaisen ja korkealaatuisen keskuksen automatiikka on suunniteltu nimenomaan Arska-kuivuria varten. Ohjauskeskuksen vakiovarusteita + tähti-kolmiokäynnistin: puhallin + pehmokäynnistin: elevaattori + digitaalinen ampeerimittari: elevaattori + käyttötuntimittari 230V 50Hz + täyttöautomatiikka (valmius) + uudelleenkäynnistysautomatiikka sähkökatkosten varalle (muistiautomatiikka) + keskuksesta ohjattavat ja luettavat digitaalitermostaatit + merkkivalot laitteiden toiminnasta ja työvaiheista + syöttölaitteen ohjaus portaattomalla taajuusmuuttajalla GSM-hälytin Ilmoittaa tekstiviestillä jäähdytys- tai kuivausajan päättymisestä sekä mahdollisista ongelmista suoraan matkapuhelimeesi: poltinhäiriöt elevaattorin pysähtyminen syöttölaitteen pysähtyminen lämpöreleen laukeaminen

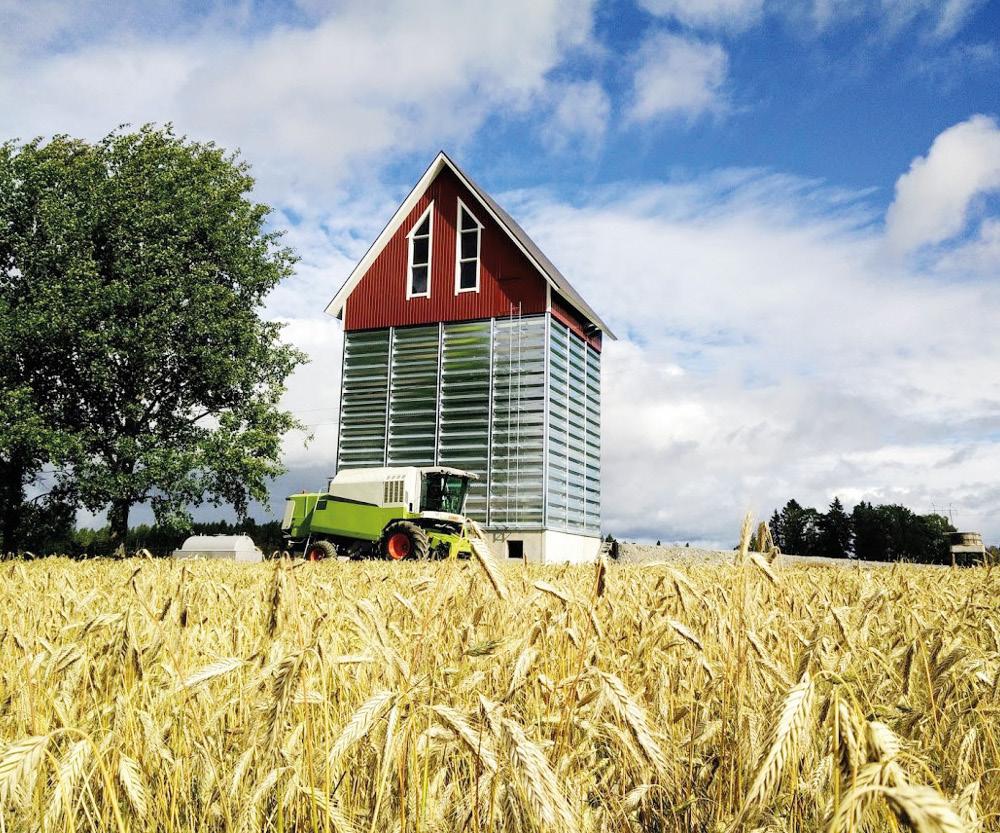

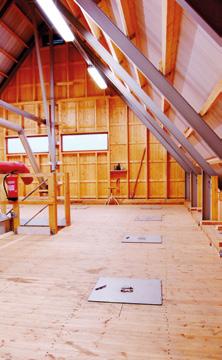

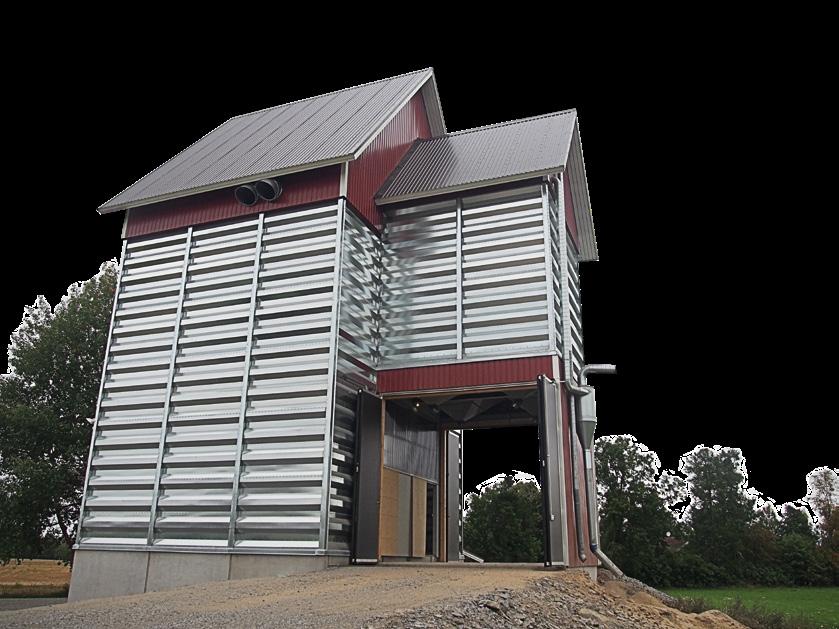

21 PAKETTIKUIVAAMOT Arska-pakettikuivaamo on koti kuivurille ja varastotila viljalle. Tuhansilla suomalaisilla tiloilla käsitellään viljaa Arska-laitteistolla. Pakettikuivaamo suunnitellaan juuri viljelijän tarpeisiin sopivaksi. Laitteisto ja rakennuselementit valmistetaan ensiluokkaisista raaka-aineista ammattitaidolla ja kokemuksella. Sinkitystä teräslevystä valmistettujen elementtien ulkopinnat maalataan halutessa asiakkaan toivomalla värillä jo tehtaalla. Elementtirakenteiset siilot toimivat pakettikuivaamon sivuseininä. Siilojen lukumäärä ja kokonaiskorkeus vaihtelevat kuivaamon koon mukaan. Sopiva Arska löytyy sekä karjatilan rehuviljan kuivaukseen ja säilytykseen että suuren viljatilan kaupalliseen sadonkäsittelyyn. Samaan rakennukseen voi tarvittaessa järjestää tilaa esimerkiksi lajittelulaitokselle. Rinteeseen vai tasamaalle? Suosittelemme kuivaamon rakentamista rinteeseen. Näin saavutetaan paras mahdollinen tyhjennettävyys ja tilankäyttö. Alleajettavien siilojen sulkimet on suunnattu vinosti alla olevan auton lavaa kohti. Tasamaalle rakennettu kuivaamo tyhjennetään elevaattorilla. Lisävarusteita + kaatosuppilon ritilä + pari- tai liukuovet + kansiluukut + uunihuone + kattotuolit + portaat

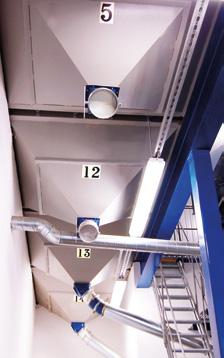

22 Kuivaamoelementit 2 x 2m / tilavuus 3,8m 3 / korkeus 86cm 2 x 2,5m / tilavuus 4,8m 3 / korkeus 86cm 2,5 x 2,5m / tilavuus 5,8m 3 / korkeus 86cm valmistettu sinkitystä teräslevystä ulkoseinät saatavissa myös maalattuna ainevahvuus 1,5-2mm päätyjen ainevahvuus 3mm läpivientielementit ilmaputkille Siilonpohjat 2 x 2m / tilavuus 1,2m 3 / korkeus 87cm 2 x 2,5m / tilavuus 1,8m 3 / korkeus 100cm 2,5 x 2,5m / tilavuus 2,3m 3 / korkeus 123cm toimitetaan valmiiksi koottuna pohja- ja pintamaalattu suora tai vino kärkikappale veitsi- tai läppäsuljin

23 2m elementeillä Perusmallisto 2,5m elementeillä Malli 4x3 / S6+2 Pohjan ala 8,55 x 6,44m 5 kerrosta / tilavuus 138,8m 3 6 kerrosta / tilavuus 169,2m 3 Malli 4x3 / S6+2 Pohjan ala 10,55 x 7,94m 6 kerrosta / tilavuus 250,4m 3 7 kerrosta / tilavuus 296,8m 3 Malli 4x4 / S10+2 Pohjan ala 8,55 x 8,55m 7 kerrosta / tilavuus 299,6m 3 8 kerrosta / tilavuus 345,2m 3 9 kerrosta / tilavuus 390,8m 3 Malli 4x4 / S10+2 Pohjan ala 10,55 x 10,55m 7 kerrosta / tilavuus 468,4m 3 8 kerrosta / tilavuus 538m 3 9 kerrosta / tilavuus 607,6m 3 Malli 4x5 / S14+2 Pohjan ala 8,55 x 10,66m 7 kerrosta / tilavuus 414,4m 3 8 kerrosta / tilavuus 472m 3 9 kerrosta / tilavuus 529,6m 3 Malli 4x5 / S14+2 Pohjan ala 10,55 x 13,16m 7 kerrosta / tilavuus 640m 3 8 kerrosta / tilavuus 732,8m 3 9 kerrosta / tilavuus 825,6m 3 Avara yläkerta Hitsatut siilonpohjat Kuivaamo puuverhouksella

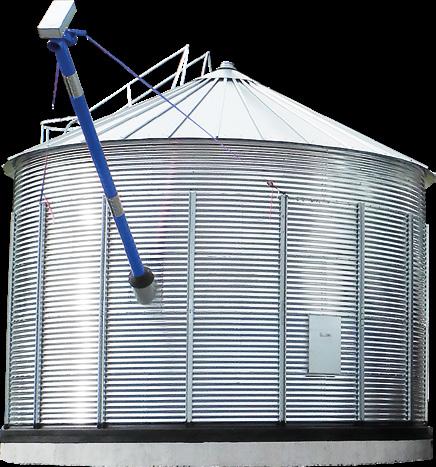

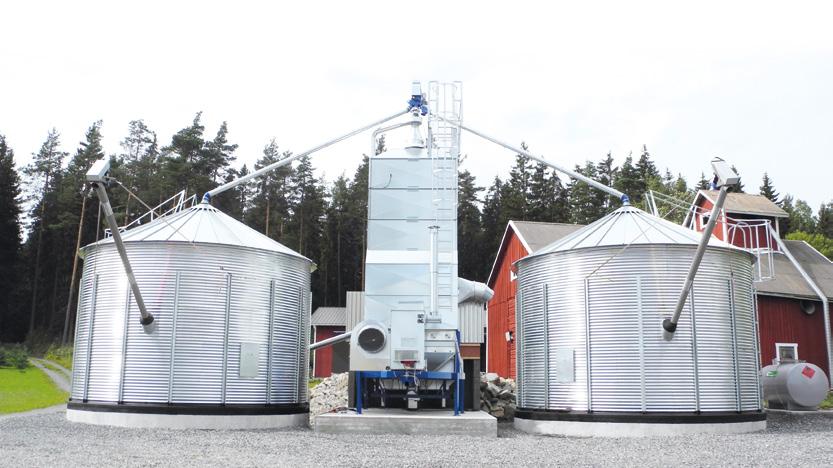

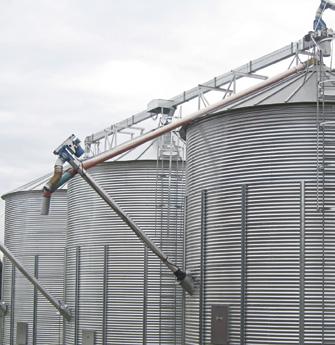

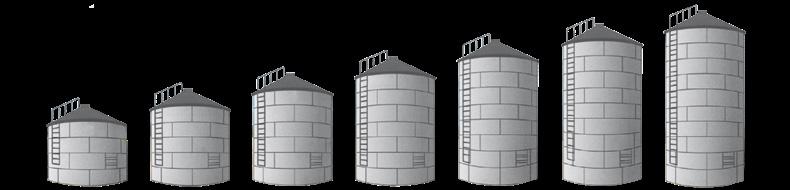

24 PYÖREÄT VILJASIILOT Hyvä satovuosi tuo lisää varastoitavaa viljaa. Myös kauppaliikkeiden hinnanporrastus kannustaa tilavarastointiin. Karjatiloilla kotoisen rehun varastointi on taloudellisen ruokinnan perusta. Arska-viljasiilon tiiviiden seinien sisällä vilja on suojassa tuulelta, tuiskulta ja pikkujyrsijöiltä. Materiaalina toimii luja, muotopuristettu aaltopelti. Vakiovarusteita + täyttöaukko ja tarkastusluukku katolla + suojahupulla varustettu putki tyhjennysruuvia varten + ulkoseinä- ja kattotikkaat + miesluukku ulkoseinässä + ulkopuoliset tukipalkit Meiltä saat myös teräskartiopohjat sekä pyyhkäisyruuvit tasapohjaisiin siiloihin! 4 kerrosta 5 kerrosta 6 kerrosta 7 kerrosta 8 kerrosta 9 kerrosta 10 kerrosta m m m m m m m 3

25 Riittääkö kuivaamon siilotila? Onko viljan varastointi tilan pullonkaula? Laadukkaat, edulliset ja kotimaiset Arska-viljasiilot ovat ratkaisu varastointiongelmiisi. Helppo koota, nopea pystyttää Aaltomaiseen muotoon profiloidut elementit on helppo kiinnittää toisiinsa. Tukeva seinä nousee vauhdilla. Erikoistyökaluja ei tarvita, vaan koko pystytys voidaan hoitaa kotoisin voimin. Tilan viljankuivaamo tai rehunkäsittelypaikka sopii parhaiten siilon pystytyspaikaksi, sillä olemassa olevaa koneistoa voidaan käyttää täyttöön ja tyhjennykseen. Suosittelemme pohjasyvennystä Ennen pystytystä tehtävää pohjavalua suunniteltaessa kannattaa kiinnittää huomiota tyhjennettävyyteen. V-muotoinen pohja vähentää lapiotyön minimiin ja siilo tyhjenee ruuvilla lähes viimeistä jyvää myöten. Myös muita pohjaratkaisuja voidaan käyttää maaston sallimissa puitteissa. Ø4,8m / KERROKSIA Tilavuus [m 3 ] Seinäkorkeus [cm] Täyttökorkeus [cm] Ø5,6m / KERROKSIA Tilavuus [m 3 ] Seinäkorkeus [cm] Täyttökorkeus [cm] Ø6,4m / KERROKSIA Tilavuus [m 3 ] Seinäkorkeus [cm] Täyttökorkeus [cm] Ø7,2m / KERROKSIA Tilavuus [m 3 ] Seinäkorkeus [cm] Täyttökorkeus [cm]

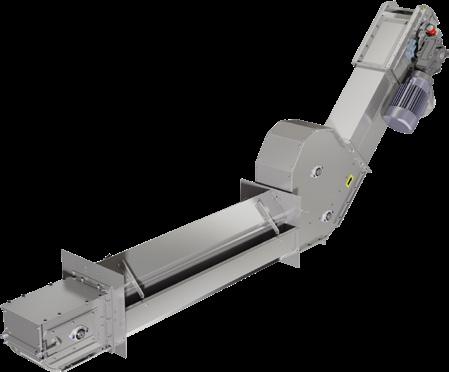

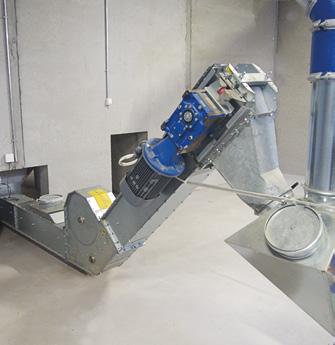

26 -KULJETTIMET JEMA-kuljettimet valmistetaan kuumasinkitystä teräslevystä, joten ne voidaan asentaa myös ulkotiloihin. Kuljettimet on suunniteltu viljan ja muiden raemaisten aineiden kuljettamiseen. Korkealaatuiseen kuljetinketjuun kiinnitetyt kumiset / muovipäällysteiset teräskolat siirtävät materiaalin tehokkaasti, turvallisesti ja äänettömästi. Kuljettimet toimivat sekä vaakakuljettimina että nousukäyrällä varustettuna. Ne ovat tehokkaita molempina versioina, kapasiteettiin nähden pienellä tehontarpeella. Kaikki osat valmistetaan CNC-koneella, joten ne sopivat täydellisesti toisiinsa. Tämän johdosta asennus on helppoa. Tehtaalla on esisäädetty 40% maksimitehosta. KULJETIN T44 T45 T49 T57 Kapasiteetti [m 3 / h] RPM [1 / min] / / 60 Ketjun nopeus [m / s] 1,1 1,1 0,79 / 0,99 0,79 / 0,99 Ketjulenkin pituus [mm] 41,4 41, Vetomurtolujuus (dyn.) [kn] min. 17,8 min. 17, Kolan materiaali kumi kumi PEHD 1000 PEHD 1000 Ainevahvuus vetopää [mm] Ainevahvuus taittopää [mm] 3 / 1,5 3 / 1,5 3 3 Ainevahvuus muut osat [mm] 1,5 1,5 3 3

27 JEMA-kolakuljettimet rakennetaan vakio-osista, joita yhdistämällä voidaan koota kuljetin kaikkiin kuljetustarpeisiin. T44/T45 Kaatosuppilokuljettimet Vakiovarusteita + suoraveto vaihdemoottorilta + momenttituki iskunvaimentimella + 90 purkuyhde vetopäässä + ketjunkiristys, tarkistus- sekä puhdistusluukut veto- ja taittopäissä + kaatosuppilon pohjaosat kapasiteetinsäädöllä Lisävarusteita + voimansiirto kiilahihnoilla + 45 nousukäyrä + kippaussuppilo T49/T57 Vaakakuljettimet Vakiovarusteita + suoraveto vaihdemoottorilta + purkuyhde vetopäässä + tarkistusluukku veto- ja taittopäissä + syöttöyhde Lisävarusteita + välipurku sulkijalla + sulkija veto- tai taittopäähän + vaijerituenta pitkiin ylityksiin + vartijalaite

28 LISÄVARUSTEET Korkealaatuisilla ja kestävillä lisävarusteilla viimeistelet kuivurin rakenteen ja parannat sen toimivuutta. OSAT SOPIVAT MYÖS MUIHIN MERKKEIHIN! VILJAPUTKET Ø160 VILJAPUTKET Ø200 Viljaputki Ø160 / 23cm AR400 Viljaputki Ø200 / 23cm AR442 Viljaputki Ø160 / 48cm AR402 Viljaputki Ø200 / 48cm AR444 Viljaputki Ø160 / 98cm AR404 Viljaputki Ø200 / 98cm AR446 Viljaputki Ø160 / 196cm AR406 Viljaputki Ø200 / 196cm AR448 Teleskooppi Ø160 / 1-2m (kahvalla) AR408 Teleskooppi Ø200 / 1-2m (kahvalla) AR660 Teleskooppi Ø160 / 2-4m (kahvalla) AR420 Teleskooppi Ø200 / 2-4m (kahvalla) AR663 Yläteleskooppi Ø160 / 1-2m AR410 Alateleskooppi Ø200 / 1-2m AR658 Muunnososa Ø160-3-tiejakaja Ø160 AR3022 Muunnososa Ø200-3-tiejakaja Ø200 AR3024 PUTKIKÄYRÄT SULKIJAT Putkikäyrä Ø160 / 15 AR466 Sulkija Ø160 (veitsi) HJ9150 Putkikäyrä Ø160 / 15 / 3mm AR490 Sulkija Ø200 (veitsi) HJ9175 Valukäyrä Ø160 / 15 AR491 Sulkija Ø200 (läppä) HJ9200 Putkikäyrä Ø160 / 45 AR484 Sulkija 180 x 180mm HJ9225 Putkikäyrä Ø160 / 45 / 3mm AR495 Valukäyrä Ø160 / 45 AR496 SIDEVYÖT JA PIKASITEET Putkikäyrä Ø200 / 15 AR664 Sidevyö Ø160 AR440 Valukäyrä Ø200 / 15 AR690 Pikaside Ø160 AR486 Putkikäyrä Ø200 / 45 AR666 Sidevyö Ø200 AR468 Valukäyrä Ø200 / 45 AR695 Pikaside Ø200 AR864

29 MOOTTOROIDUT JAKAJAT 3-tiejakaja Ø160 / A68 2-tiejakaja Ø tiejakaja Ø tiejakaja Ø200 / A92 & A118 2-tiejakaja Ø tiejakaja Ø AR3000 AR4610 AR4220 AR4000 AR4620 AR4600 MANUAALISET JAKAJAT 3-tiejakaja Ø160 / A68 2-tiejakaja Ø tiejakaja Ø tiejakaja Ø200 / A92 & A118 2-tiejakaja Ø tiejakaja Ø AR3057 AR461 AR422 AR3527 AR462 AR460 Y-HAARAT Y-haara Ø Y-haara Ø Y-haara Ø Y-haara Ø AR11953 AR467 AR11847 AR885 NIVELET Avonivel Ø160 Kuminivel Ø160 / 50cm Avonivel Ø200 Avonivel Ø200 / Ø160 Kuminivel Ø200 / 50cm AR424 AR425 AR880 AR884 AR450 SUPISTUKSET Supistus Ø160 - Ø150 Supistus Ø200 - Ø160 Supistus Ø200 - Ø150 AR617 AR882 AR883

30 ILMAPUTKET Ilmaputki Ø500 / 23cm AR200 Ilmaputki Ø500 / 48cm AR202 Ilmaputki Ø500 / 98cm AR204 Ilmaputken käyrä Ø AR206 Ilmaputken sidevyö Ø500 AR208 Teleskooppi Ø500 / 20-40cm AR210 Muunnososa Ø500 - Ø600 AR212 Muunnososa Ø500 - Ø630 AR214 Ilmaputki Ø630 / 23cm AR220 Ilmaputki Ø630 / 48cm AR222 Ilmaputki Ø630 / 98cm AR224 Ilmaputken käyrä Ø AR226 Ilmaputken sidevyö Ø630 AR228 Teleskooppi Ø630 / 20-40cm AR230 Muunnososa Ø630 - Ø600 AR232 Muunnososa Ø kW puhallin AR236 Muunnososa Ø kW puhallin AR239 Muunnososa Ø630-11kW puhallin AR237 SW poistoputki sivulle 50cm AR235 ROSKAPUTKET Ø160 ROSKAPUTKET Ø200 Roskaputki Ø160 / 600cm AR644 Roskaputki Ø200 / 600cm AR862 Roskaputken käyrä Ø160 / 45 AR646 Roskaputken käyrä Ø200 / 45 AR866 Roskaputken käyrä Ø160 / 90 AR648 Roskaputken käyrä Ø200 / 90 AR868 Roskaputken jatko Ø160 AR650 Roskaputken jatko Ø200 AR870 PUHDISTUS Kuivuriuunin nuohousharja 45 x 120mm AR5560 Kuivuriuunin tuubiharja Ø57 AR5565 Elevaattorin puhdistusharja Ø210 / Ø280 AR30 / AR39

31 SAVUPUTKET Ø200 SAVUPUTKET Ø250 (RST) Savuputki Ø200 / 25cm AR238 Savuputki Ø250 / 50cm AR271 Savuputki Ø200 / 50cm AR240 Savuputki Ø250 / 100cm AR270 Savuputki Ø200 / 100cm AR242 Soviteputki Ø cm AR272 Savuputki Ø200 / 100cm (RST) AR243 Savuputken käyrä Ø250 / 90 AR273 Savuputken käyrä Ø200 / 90 (RST) Savuputken sidevyö Ø200 Savuputken T-haara Ø200 / 90 Savuputken T-haara Ø200 / 90 (RST) AR285 AR248 AR250 AR2500 Savuputken T-haara Ø250 / 90 (sis. peitelevyn) Savuhattu Ø250 Peitelevy AR274 AR275 AR276 Savuhattu Ø200 AR77 Savuhattu Ø200 (RST) AR249 Jaakko-sovitusosa Ø200 AR6255 Savuputken lähtö Ø200 / 3000S / 4000S (vm ) AR5526 Savuputken lähtö Ø200 / 6000S (vm ) AR5527 SÄHKÖOSAT Poistokanavatermostaatti (digitaalinen, korvaa hygrostaatin) Poistokanavatermostaatti (mekaaninen, korvaa hygrostaatin) Lämpötilatermostaatti (LTM) 2-liekkitermostaatti Palotermostaatti (Trafag) Hygrostaatti Taajuusmuuttaja syöttölaitteelle 0.55kW + tarvikkeet Taajuusmuuttaja max. 4kW Täyttöhälytin (pyörivä) GSM-hälytin Vaaka-anturilaitteisto + näyttölaite Lisäkytkin syöttölaitteelle Moottoroitu elevaattorin sulkuluukku (ohjaus kauko-ohjaimella) Moottoroitu elevaattorin sulkuluukku (ohjaus keskuksesta) Vartijalaite Käyttötuntimittari 230V 50Hz Lämpömittari Elevaattorin virtamittaripaketti Yläraja-anturi siiloon, kapasitiivinen AR7777 AR6006 AR6004 AR6005 AR624 AR6002 AR9999 AR9998 AR6200 AR625 AR6666 AR1234 AR7000 AR7001 AR3018 AR1235 AR2100 AR8888 AR12833

32 Arskametalli Oy Saarentaantie 33 FI Somero p. (02) Tehtaan edustajat: Markku Koivisto p p Pauli Sundman p p Ota yhteyttä - neuvomme ja palvelemme sinua kuivaamoasioissa. Suunnitellaan yhdessä juuri sinun tarpeisiisi sopiva kuivausratkaisu! Kotisivuiltamme löydät lisätietoa tuotteistamme ja yrityksestämme sekä ajankohtaisia tietoja kampanjoistamme, kuivuripäivistä sekä muista tapahtumista, joissa olemme mukana. Materiaalipankista löydät aina uusimmat versiot esitteistä, asennus- ja käyttöohjeista sekä mittakuvista. Arskametalli Oy 2018 Pidätämme oikeudet muutoksiin. Esitteen ja muiden julkaisujen kuvissa saattaa esiintyä varusteita, jotka eivät kuulu vakiovarusteisiin. Tekniset tiedot ovat suuntaa-antavia.
