1 Viljankäsittelyn parhaat ratkaisut

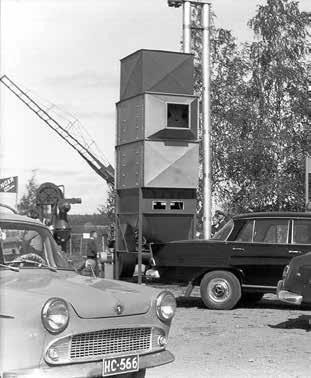

2 Viljantuottajan luottokumppani Saat kaiken, mitä tarvitset viljankäsittelyyn Suomalaiset viljelijät ovat tunteneet Antti-tuotteet jo yli 65 vuotta. Länsisuomalaisesta pajasta alkanut yritys laajensi nopeasti metallituotteisiin. Antti kehitti jo 1960-luvulla aikaansa edellä olevan kuivurin. Tänään Antin kuivurijärjestelmät edustavat viljankäsittelyalan teknisen kehityksen kiistatonta kärkeä. Perheyhtiön ja sen tarinan takana on pitkä sarka suomalaista maatalous historiaa. Kehitämme edelleen viljan käsittelyn koko ketjua ja kaiken kruunaa hyvä palvelu. Kuuntelemme suomalaista viljelijää herkällä korvalla. Nyt ja huomenna. Kaisa Isotalo hallituksen puheenjohtaja Kalle Isotalo toimitusjohtaja Antti kehittää ja valmistaa viljankuivaukseen ja -käsittelyyn tuottavia ja luotettavia ratkaisuja. Haluamme, että viljelijä saa satonsa markkinoille mahdollisimman hyvälaatuisena oli syksyn sää mikä tahansa. Olemme luotettava ja kasvollinen, kotimainen perheyritys, joka panostaa sekä paikallisuuteen että kansainvälisille markkinoille. Tunnemme maataloustuotannon ja olemme lähellä viljelijää. Vastaamme tuotteidemme takuuasioista, huollosta ja ylläpidosta. Viljelijä saa meiltä varaosat helposti ja nopeasti. Tuemme ja autamme vahvasti jälleenmyyjiämme heidän työssään. Panostamme viljelijän parhaaksi tutkimukseen ja uusiutuvan energian käyttöön Ratkaisumme kehitetään ja testataan toimivaksi Suomen ja Pohjoismaiden vaativissa sääoloissa. Siksi ne toimivat kaikkialla. 2

3 Sisällysluettelo Täyden palvelun viljankäsittelytalo... 4 Pakettikuivaamot Nelikulmasiilot... 7 Stand alone -kuivuri Kuivaustekniikkaa Kuivurimallit Vaunukuivurit Biouunit...18 Öljy- ja kaasu-uunit Elevaattorit...22 Lisätarvikkeet...23 Pyörösiilot Automaatio...26 Koulutus ja huolto...27 Antti kuivaa sen minkä lupaa. 3

4 Täyden palvelun viljankäsittelytalo Antti on täyden palvelun viljankäsittelytalo. Sen kuivurit ovat alansa huippua. Niiden sydän voi olla esimerkiksi energiaa säästävä biouuni. Laaja tuotevalikoima sisältää lisäksi siilot, kuljettimet ja elevaattorit. Nyky päivän parasta maalaisjärkeä edustaa kuivurien automatiikka sekä etäohjaus pilvipalvelun kautta. Se vapauttaa isännän puimurin rattiin tai muihin tärkeisiin töihin. Parempi laatu parempi hinta parempi tuotto Kuulostaa yksinkertaiselta ja niin se onkin. Kun viljan laatu on hyvä, siitä saadaan parempi hinta. Yksittäinen selvin keino parantaa viljan laatua on kuivata se. Viljelykasvien kirjo monipuolistuu. Mukaan ovat tulleet uudet öljy- ja valkuaiskasvit sekä laajeneva luomutuotanto. Kaikkien hyvän laadun takaa kuivaus. Mutta erilainen materia lisää haastetta kuivaustekniikalle. Antti osaa kuivauksen Antti on ylivoimaisella kokemuksellaan kuivaustekniikan edelläkävijä. Antti-kuivurien lapasyöttölaite kierrättää kuivauserää aina tasaisesti. Monipuoliset säätömahdollisuudet mahdollistavat niin piensiementen kuin isompienkin jyvien oikean kiertonopeuden. Kuivausilmaa Antti-kuivureissa käytetään runsaasti, ja isot kanavat pitävät ilman nopeuden järkevänä. Kiilaharjakennojen ansiosta kuivausilma jakautuu tasaisesti kaikille jyville. Pakettikuivaamo räätälintyönä Antti hakee koko ajan uusia ratkaisuja kuivureiden kehitykseen. Parhaimmillaan kuivaus hoituu tehokkaasti ja mukavasti täysin automatisoituna ja etäohjattuna. Esimerkiksi Antti-pakettikuivaamo räätälöidään yksilöllisesti tilan viljamäärälle sopivaksi. Paketti niputtaa yhteen toimitukseen kuivurikoneiston, uunit, siilot sekä säätö- ja valvontaautomatiikan. 4

5 PAKETTIKUIVAAMOT Järeä ratkaisu ammattilaisille Antti-pakettikuivaamo kuivaa sadon nopeasti, virheettömästi, laadukkaasti ja joustavasti. Se on räätälintyötä, joka on suunniteltu ja mitoitettu juuri oikean kokoiseksi tilan tarpeisiin. Pakettikuivaamon toimitukseen kuuluvat erikseen sovittavat asiantuntija- ja suunnittelupalvelut, rakenteet, varusteet ja käyttökoulutus. Kun harkitset Antti-pakettikuivaamoa, kerro meille mitä haluat. Antin vuosikymmenten kokemus, huippuun hiottu teknologia, nykyaikainen osaaminen ja tietotaito hoitavat lopun. Suunnitellaan yhdessä tilallesi sopiva kustannustehokas viljankuivausratkaisu. Kaksoiskuivuri ja biouuni: tehoa ja taloudellisuutta Kaksoiskuivurissa kuivaus on aina käynnissä toisessa kuivurissa. Samaan aikaan toisessa kuivurissa ensin jäähdytetään ja sitten tyhjennetään kuivattu viljaerä. Tämän jälkeen kuivuri täytetään uudella erällä. Biouuni sopii hyvin tällaiseen järjestelmään, jossa lämmöt saavat olla päällä koko ajan. Kuivausilma ohjataan ilmansäätöpelleillä kuivuriin. Viljankäsittely on hallinnassa, kun siihen yhdistetään automaattiohjaus. ANTTI PAKETTIKUIVAAMOIDEN TILAVUUDET Viljankuivaukseen ei ollut huippuratkaisua. Siksi se oli tehtävä. Pakettikuivaamotyyppi lev. x pit./ elementtiä Siilonpohjan koko (m) Siiloston tilavuus eri elementtikerrosmäärillä (m 3 ) x 4 2,5 x 2, x 5 2,5 x 2, x 4 3,0 x 3, x 5 3,0 x 3, Pakettikuivaamoiden siilotilavuudet on laskettu 5-kerroksisella ovella. Saatavana myös muita kokoja ja korkeuksia. 5

6 PAKETTIKUIVAAMOT Antti valvoo puolestasi Pakettikuivaamon toimitus sisältää kaikki toimintaan tarvittavat valmiin kuivurin tarpeelliset osat: kuivurikoneiston, uunin ja siilot Antti viimeistelee sato kauden tuloksen. Sopiva ohjausjärjestelmä hoitaa laitteiston toimintaa automaattisesti jopa ympäri vuorokauden aina kuivauserän vaihtoa myöten. 4x4 pakettikuivaamo 4x5 pakettikuivaamo 6

7 NELIKULMASIILOT Suuret nelikulmasiilot sopivat hyvin ympäristöön. Niistä syntyy muiden rakennusten kanssa tasapainoisia kokonaisuuksia. Erillistä maise mointia ei tarvita. Nelikulmasiilot valmistetaan vaakaprofiloiduista elementeistä ja niiden asennus sujuu nopeasti. Moduulimitoitettuja siiloja on helppo laajentaa. Siilot voidaan maalata asiakkaan toiveiden mukaan. NELIKULMASIILOT A B C D E Pohja m 3 Siilo/Kerros m , ,7 6, ,1 8,3 Kerrokset Siilonpohja 3 x 3 Siilonpohja 3 x 2,5 Siilonpohja 2,5 x 2,5 Tilavuus m 3 Korkeus m Tilavuus m 3 Korkeus m Tilavuus m 3 Korkeus m 3 30,0 4,33 24,4 4,33 20,4 4, ,3 5,19 31,3 5,19 26,2 4, ,6 6,05 38,2 6,05 32,0 5, ,9 6,91 45,1 6,91 37,8 6, ,2 7,77 52,0 7,77 43,6 7, ,5 8,63 58,9 8,63 49,4 8, ,8 9,49 65,8 9,49 55,2 9, ,1 10,35 72,7 10,35 61,0 10, ,4 11,21 79,6 11,21 66,8 10, ,7 12,07 86,5 12,07 72,6 11, ,0 12,93 93,4 12,93 78,4 12, ,3 13,79 100,3 13,79 84,2 13,54 7

8 STAND ALONE -KUIVURI Stand alone -kuivaamo säästää 30 % kustannuksia Stand Alone -kuivaamo on järkevä ratkaisu viljankäsittelyyn. Rakentamalla erillinen kuivuri ja sille pyöreät varastosiilot säästetään noin 30 % investointikustannuksia pakettikuivaamoon verrattuna. Verhoillun kuivurin ja siilojen pystytys sujuu nopeasti. Perustamiskustannukset ovat edulliset. Antin Stand Alone -kuivaamossa käytetään Mixflo-eräkuivaustekniikkaa. Siinä viljaa kuivataan ja kierrätetään erissä koneiston läpi. Se on varma ja helppo tapa kuivata viljaa. Stand alone -kuivaamon omistajana korjaat sadon silloin, kun se itselle sopii. Kuivattu vilja on korkealaatuista ja tuottaa paremmin. Eräkuivaus on tehokasta Eräkuivauksessa voidaan käyttää korkeaa lämpötilaa ilman, että vilja ylikuumenee, jolloin kuivaus nopeutuu ja säästetään energiaa. Eräkuivauksen esipuhdistus poistaa jatkuvasti roskia ja jyvistä irronnutta pintaa, minkä ansiosta hehtolitrapaino kasvaa koko kuivauksen ajan. Jyvien pinnan hankausvaikutus vähentää myös toksiinipitoisuuksia. 8

9 Kuivattu vilja tuottaa paremmin. Antti on vuosi - kymmeniä valmistanut kuivureita lähes mahdottomiin olosuhteisiin. 9

10 Kuivaustekniikkaa Säästä piittaamatta Antin pakettikuivaamo rakennetaan aina katon alle säältä suojaan. Myös vaunukuivuri toimii moitteetta vaikka sateessa eikä vaadi katosta tai omaa rakennusta. Kansi, esipuhdistin Kuivaa pienetkin siemenet Antin kuivuri kuivaa kaikenkokoiset jyvät ja kasvien siemenet. Kuivuria ei tarvitse säätää mekaanisesti, kun siemenlaji vaihtuu. Kiertonopeus ja tyhjennysteho säätyvät portaattomasti. Yläsäiliöt Tehokkaasti yli- tai alipaineella Antti toimittaa sekä perinteisiä ylipaine uuneja että uuden teknologian Vacboost-alipaineuuneja. Niissä kuuma ilma imetään viljan läpi automaattisesti ohjattuna. Energiaa kuluu vähän: esimerkiksi 25,5 kuution kuivaaja tarvitsee moottoritehoa vain 14,4 kw. Kuivauskennot varustetaan joko 0,5 tai 1,0 metrin ilmapäädyin Erinomaista laatua edullisesti Kuivuriuuni kw Antin tehokkaiden uunien hyötysuhde on jopa %. Vuorokaudessa voidaan kuivata noin neljä viljaerää priimalaatuiseksi. Hukkaprosentti jää pieneksi. Kuivausilman lämpötila on maks. 100 celsius-astetta, leipäviljaa ja mallasohraa voidaan kuivata 80 asteella. Uunit polttavat erilaista biomateriaalia, kevytöljyä sekä maa- ja nestekaasua. Antti automaattisesti Jalusta avattavilla pohjakaukaloilla Antti tarjoaa useita älykkäitä, räätälöitäviä ratkaisuja viljankäsittelyn valvontaan ja automatisointiin. Kuivaamon ohjaus onnistuu myös etänä vaikka puimurin hytistä. 10

11 Antti kuivaa sadon tehokkaasti, taloudellisesti ja tuottavasti. Viljalle hellä käsittely Antti-kuivuri käsittelee viljaa hellävaraisesti. Ruuvikuljetin ja kuppielevaattori eivät vahingoita märkääkään viljaa. Pohjattomat elevaattorikupit Antti-syöttölaite Ainutlaatuisella tukkeutu mattomalla lapasyötöllä saadaan helppo ja tarkka viljan kierto. Pohjakaukalot on helppo puhdistaa. Vaunukuivuri käyttää samaa tuttua, tutkittua ja hyväksi havaittua tekniikkaa. Pöly ja palovaara hallinnassa Antin kuivuri ei levitä pölyä joka suuntaan. Pöly otetaan talteen esipuhdistimella kuivauserän täytön ja kierrätyksen aikana. Putki johtaa pölyn suoraan esimerkiksi syklonin kautta vaihtolavalle. Poistokanavan termostaatti huolehtii oikeasta lämmöntasosta. Palotermostaatin avulla kuivuri kytkeytyy pois päältä, jos rajalämpötila ylittyy. Kuivuri nousee nopeasti Antin moduulirakenteiset kuivurit saadaan nopeasti tuottavaan työkuntoon. Antti-kuivurilla on jälleenmyyntiarvoa Vaunukuivuri on järkevä ja kustannustehokas investointi, jonka jälleenmyyntiarvo säilyy. Sitä voi myös vuokrata muille käyttäjille. 11

12 KUIVURIMALLIT Antilta löytyy laaja kuivurimallisto kaikkiin tarpeisiin. Katso oheisesta taulukosta sinulle sopivin koneisto tai keskustele ja sovi Antti-edustajasi kanssa järkevin ratkaisu. KUIVURITYYPIN KOODIN SELITE 22MF2 = kuivauskennojen määrä 22MF2 = yläsäiliöiden määrä 22MF2 = tyyppi mixflo 22MF2 = jalustatyyppi 2/3/4/6(2x3)/8(2x4) ANTTI-KUIVURIMALLISTO Olosuhteet: 20 C/75% rh Kosteudenpoisto 18% ->14% Vehnä Vehnä, kostea Rapsi kuiv.lämpötila 90 C Kosteudenpoisto 24% ->14% kuiv.lämpötila 90 C Kosteudenpoisto 13% ->7% kuiv.lämpötila 75 C Malli Tilavuus m 3 Korkeus m Elevaattorin korkeus m Kuivausteho kw Kapasiteetti t/h Kuivausteho kw Kapasiteetti t/h Kuivausteho kw Kapasiteetti t/h 12 Antti Mixflo MF-sarja eräkuivaus 22MF2 16,9 9,0 12, , , ,9 33MF2 24,3 11,3 14, , , ,8 44MF2 31,8 13,6 16, , , ,8 55MF2 39,2 15,9 18, , , ,7 65MF2 42,3 17,1 19, , , ,6 75MF2 45,4 18,2 20, , , ,6 85MF2 48,6 19,4 21, , , ,5 23MF3 31,8 11,2 13, , , ,8 33MF3 36,5 12,3 15, , , ,2 44MF3 47,6 14,6 17, , , ,6 55MF3 58,8 16,9 19, , , ,0 65MF3 63,5 18,1 20, , , ,5 75MF3 68,2 19,2 21, , , ,9 85MF3 72,8 20,4 22, , , ,3 23MF4 42,4 12,2 15, , , ,8 33MF4 48,6 13,3 16, , , ,6 44MF4 63,5 15,6 18, , , ,5 55MF4 78,4 17,9 21, , , ,4 65MF4 84,6 19,1 22, , , ,3 75MF4 90,9 20,2 23, , , ,2 85MF4 97,1 21,4 24, , , ,0 Ilmoitettu laskennallinen kuivausteho. HUOM! Eräkuivauksen kapasiteetti: täyttö-, jäähdytys- ja tyhjennysaika ei sisälly lukuihin.

13 jalustatyyppi 2, 3, 4 jalustatyyppi 2 jalustatyyppi 3 jalustatyyppi 4 JALUSTATYYPPI jalusta, m 3 2,00 3,00 4,00 kenno, m 3 3,12 4,68 6,24 yläsäiliö, m 3 4,32 6,48 8,64 Kuivauskennossa ilma jakautuu koko kennoon ja varmistaa tasaisen ja taloudellisen kuivauksen. Ainutlaatuinen lapasyöttö syöttää viljaa tasaisesti molemmilta puolilta pohjakaukaloa. Syöttönopeus ja -liike ovat säädettävissä. 13

14 VAUNUKUIVURIT C 365 E 14

15 Vaunukuivurin kehittynyt alipainetekniikka tarjoaa merkittäviä etuja viljankuivaukseen. Tehokas, nopea ja edullinen. Eikä piittaa säästä. Antti Vacboost -vaunukuivuri on kätevä ratkaisu viljankuivaukseen. Se on kehitetty vaativiin olosuhteisiin. Vaunukuivurin saa nopeasti käyttöön ja se on helppo asentaa paikalleen. Vaunu kuivuri on kustannustehokas investointi: suuria perustus- ja rakennustöitä ei tarvita, vaan paketin voi asentaa nopeasti tuottavaan työkuntoon. Antti Vacboost kuivaa nopeasti ja energia tehokkaasti rehuja siemenviljaa sekä pien siemeniä. Kuivausilman lämpötila voi olla maksimissaan 100 astetta. Nopeutta lisää vaunun käyttämä alipainetekniikka, jolla uunin lämmönvaihtimessa kuumennut ilma imetään kuivattavan vilja- tai siemenerän läpi. Alipaine vähentää myös pölyn määrää. Vaunukuivurin kiertonopeuden ja tyhjennystehon säätö tapahtuu portaattomasti syöttölaitteen taajuusmuuttajalla. Vaunukuivuri voidaan verhoilla samalla tavalla kuin kiinteäkin koneisto. 15

16 VAUNUKUIVURIT VAUNUKUIVURIT C-SARJA C255 Vacboost 22MF3 C320 Vacboost 23MF3 C365 Vacboost 33MF3 C410 Vacboost 43MF3 C410 Vacboost 43MF3 kaasu-uuni Kuivaustilavuus (m³) 23,1 29,6 34,3 39,0 39,0 Kuivurin max. täyttötilavuus (m³/h) 25,3 31,8 36,5 41,0 41,0 Min. kuivauserä (m³) 16,2 16,2 20,8 25,5 25,5 Vacboost, uunin teho (kw) Öljy / kaasu x / x x / x x / x x / x - / x Savupiippu (m) Ilmamäärä (m³/h) 80 C Puhallin (kw) 7,5 7, x 7,5 2 x 15 Esipuhdistin (kw) 2,2 2,2 2,2 2,2 2,2 Syöttölaite (kw) 1,1 1,1 1,1 1,1 1,1 Pohjaruuvi (kw) 1,5 1,5 1,5 1,5 1,5 Mitat Paino (t) 6,2 6,6 7,8 10,5 10,5 Ilmakanava (mm) korkeus (mm) E / ES / EH / EHS mallit C255 Vacboost C320 Vacboost C365 Vacboost C410 Vacboost C410 Vacboost 43MF3 kaasu-uuni Mitat E ES EH EHS E ES EH EHS E ES EH EHS E E elevaattorin korkeus (m) H E-elevaattori (t/h) elevaattori (kw) ,5 4 5,5 5,5 7,5 4 5,5 5,5 7,5 7,5 7,5 C 320 E, suoravetoelevaattori C 320 ES, korotettu suoravetoelevaattori C 320 EH, suoravetoelevaattori ja iso kaatoallas 16

17 Neljä kokoluokkaa Antti-vaunukuivuri on kätevin ratkaisu maatilojen viljankuivaukseen. Saatavilla on neljä mallia: C255 25,5 m 3, C320 32,0 m 3, C365 36,5 m 3 ja C410 41,0 m 3. Vaunukuivuri toimitetaan moduuleina, jotka ovat nopeita pystyttää. Vaunupakettiin kuuluvat esivalmistetut kaapeloinnit ja niiden kytkeminen tapahtuu liittimillä ohjauskeskukseen. Kuivurissa on tukkeutumaton taajuusmuuntimella ohjattava lapasyöttö ja avattavat pohjakaukalot vakiona. Valitse uuden teknologian Anttivaunukuivuri. Antti-vaunukuivureiden ominaisuuksia ja varusteita: Korkein kuivauslämpötila 100 C. Lämmönnousu suurimmalla ilmamäärällä 60 C Malleja myös kaasu-uunilla Imuilman säätö Kaatosuppilo Viljankiertoputket ø 200 mm Esipuhdistin 2,2 kw Digitaalinen lämpötilannäyttö Kuivausautomatiikka, termostaatti Jäähdytysautomatiikka, ajastin Täyttöhälytin Poistoilmaputken jatkomahdollisuus Esipuhdistin roskaputken yhteellä Renkaat 11.5/ Lisävarusteet: Harjakanavan sulkuluukut (toimitus osina) Vaihtoehto: Kaatoallas, sivu 23 C 320 EHS, korotettu suoravetoelevaattori ja iso kaatoallas C 410 E, suoravetoelevaattori ja A1500-kaasu-uuni 17

18 BIOUUNIT Tehokasta ja edullista ilmalämpöä biopolttoaineilla Säästä jopa 70 % energiakustannuksista! Unohda öljylasku, käytä biopolttoainetta. Biouuni lämmittää tai kuivaa tehokkaasti maatiloilla. Lämmön vaihtimen hyötysuhde on erinomainen. Ympäristölle ystävällisen Antti-biouunin tehoalue on kw mallista ja polttoaineesta riippuen. Uunin korkein lämpötila on 100 astetta ja lämmönnousun maksimi 80 astetta. Edulliset, monipuoliset polttoaineet Biouuni polttaa mm. kotimaista haketta, turvetta, pellettiä, brikettiä tai energiaviljaa ja säästää jopa 70 % energiakustannuksia. Biouuni soveltuu myös teollisuuden ja rakennustyömaiden tilojen sekä kasvihuoneiden ilmalämmitystarpeisiin. (1 Olosuhteet: 20 C, RH 75%, 600 Pa (2 Uuni rajoittaa ilma määrää BIOUUNIT kw Malli Teho Kulutus Moottori Ilmamäärä Pituus Leveys Korkeus Ilmaputken halkaisija kw Puuhake Pelletti (800kWh/m³) m³/h (4,75kWh/kg) kg/h kw m³/h (1 mm mm mm mm BIO VACBOOST , BIO VACBOOST , BIO VACBOOST , x7, ( BIO VACBOOST , x BIO VACBOOST , x BIOUUNIT kw Malli Teho Kulutus Moottori Ilmamäärä Pituus Leveys Korkeus Ilmaputkenhalkaisija kw Puuhake Pelletti (800kWh/m³) m³/h (4,75kWh/kg) kg/h kw m³/h (1 mm mm mm mm BIO HIPRESS , BIO HIPRESS , BIO HIPRESS , x7, ( Bio Vacboost -uuni

19 ÖLJY- JA KAASU-UUNIT Kuumat tuulet puhaltavat sekä yli- että alipaineella Antilla on markkinoiden laajin kuivuriuunisarja. Teholuokissa kw on tarjolla yli 40 taloudellista ja kestävää vaihtoehtoa. Uunien korkein kuivausilman lämpötila on 100 astetta ja hyötysuhde erinomainen: %. Korkea kuivausilman lämpötila säästää energiaa jopa 30 %. Kaikki Vulcan-mallit saa sekä Hipress-ylipaine uuneina että Vacboost-alipaineuuneina. Niiden polttokammio ja lämmönvaihdin ovat tulen kestävää, ruostumatonta terästä. Lämmönlähde on kevytöljy tai kaasu. Vacboost

20 ÖLJY- JA KAASU-UUNIT Hipress 400 Hipress 1000 HIPRESS-UUNIT Malli Teho Öljynkulutus (max) Nestekaasu m³n/h (max) (* 20 C, RH 75%, 600Pa Maakaasu (max) Moottori Ilmamäärä (max) Pituus Korkeus Leveys Ilmaputken halkaisija kw kg/h m³n/h m³n/h kw m³/h (* mm mm mm mm HIPRESS ,8 12,9 33,0 7, HIPRESS ,1 17,2 44, HIPRESS ,4 21,5 54, HIPRESS ,2 76,9 2 X 7, HIPRESS ,1 109,9 2 X HIPRESS ,4 51,7 131,9 2 X Vacboost 300 Vacboost 700 Vacboost 2000 VACBOOST-UUNIT Malli Teho Öljynkulutus (max) Nestekaasu m³n/h (max) (* 20 C, RH 75%, 600Pa Maakaasu (max) Ilmamäärä (suositus) Pituus Korkeus Leveys Ilmaputken halkaisija kw kg/h m³n/h m³n/h m³/h (* mm mm mm mm VACBOOST ,8 12,9 33, VACBOOST ,1 17,2 44, VACBOOST ,4 21,5 54, VACBOOST ,2 76, VACBOOST ,1 109, VACBOOST ,0 60,3 153, X 1000 VACBOOST ,0 86,2 219, X

21 Vacboost A3000 Vacboost A1500 Vacboost-uunit kaasupolttimella Vacboost-uunit ovat viljankuivurin tehokkaita ja taloudellisia lämmittimiä. Ne toimivat alipaine periaatteella suorapolttoisina, joten savukaasut eivät heikennä hyötysuhdetta. Uunit on varustettu moduloivalla polttimella, jonka polttoaineena toimivat maa- tai nestekaasu. Tehoa löytyy riittävästi vaativaankin käyttöön. Antin kaasu-uunilla saat aina tasaisesti kuumaa kuivausilmaa ulkolämpötilasta ja kuivattavasta viljalajista riippumatta. SUORAPOLTTOINEN VACBOOST-UUNI MODULOIVALLA POLTTIMELLA Malli Teho Nestekaasu (max) Maakaasu (max) Pituus Korkeus Leveys Ilmaputken halkaisija kw m³n/h m³n/h mm mm mm mm VACBOOST GAS ,8 150, VACBOOST GAS ,6 300,

22 ELEVAATTORIT Vahvaa tehoa viljan siirtoon Antilla on laaja valikoima väkivahvoja siirto- ja kuljetusratkaisuja kaikenlaisen viljan käsittelyyn. Viljankuljettimet siirtävät ja käsittelevät viljaa niin kuin pitää eli tehokkaasti, mutta hellävaraisesti ja vahingoittamatta. Viljan kosteus ei saa estää sen toimivaa siirtoa. Antin elevaattori siirtääkin poikkeuksellisen märkää viljaa kestävästi ja varmasti. Avara kärkiosa, oikein muotoillut pohjattomat kupit ja sopiva hihnanopeus pitävät jyvät liikkeessä kaikissa olosuhteissa. Elevaattorien järeässä E-sarjassa on viisi tehovaihtoa. Jakajat, hoitotasot ja tikkaat saatavana tarpeen mukaan. E-elevaattori Malli E40/E40S E60/E60S E80/E80S E100/E100S E120/E120S Teho 40 t/h 60 t/h 80 t/h 100 t/h 120 t/h Moottori (kw) Elevaattorin korkeus (m) 3 11,2-15,7 4 16,2-20,7 11,2-14,7 5,5 21,2-26,7 15,2-19,7 11,2-14,7 11,2-11,7 7,5 27,2-34,7 20,2-26,7 15,2-19,7 12,2-16,7 11,2-13,7 9,2 27,2-32,7 20,2-24,7 17,2-19,7 14,2-16, ,2-34,7 25,2-29,7 20,2-23,7 17,2-19, ,2-34,7 24,2-34,7 20,2-26,7 Antilta saat myös ketju- ja ruuvi kuljet timia. Tarkempia tietoja saat Antti-Teollisuuden asiantuntijoilta tai 22

23 LISÄTARVIKKEET Lisätarvikkeet toiveiden mukaan Antti tarjoaa laajan lisätarvikevalikoiman, jonka avulla täydennät kuivausjärjestelmäsi juuri sellaiseksi kuin haluat. Kaikki tarvikkeet ja laitteet ovat pitkään testattuja ja hyviksi koettuja. Ne tehostavat eri tavoin toimintaa. Tässä näet muutaman poiminnan. Kysy Antin edustajilta lisää tai katso nettisivuilta. KAATOALLAS SK M16 Tilavuus Max tilavuus Moottori (kw) eri kuljetintehoilla m³ 5 m:n sokkeli 60 t/h 80 t/h 100 t/h 3X3 4,6 31,6 3 5,5 7,5 3X4 7,1 43,1 4 5,5 7,5 3X5 9,1 54,1 4 7,5 7,5 3X6 12,2 66,2 4 7,5 7,5 3X8 17,2 89,2 5,5 7,5 9,2 Kaatoallas Uusi kaatoallasmalli sopii liitettäväksi kaikkiin Antin kuivausjärjestelmiin. Esipuhdistin Esipuhdistin parantaa viljan laatua poistamalla viljasta roskia kierrätyksen aikana. Sykloni Syklonin avulla pölynhallintaa voi tehostaa. Putkitarvikkeet D200, D250 löydät verkkokaupasta kauppa.antti-teollisuus.fi 23

24 PYÖRÖSIILOT Antin siilot ovat alansa huippu tuotteita. Pyörösiilot kootaan tilalla tehtaan valmiista elementeistä. Pystytys sujuu pääosin ilman telineitä nosturilla tai turvallisesti tunkkien avulla. Siilojen halkaisijat ovat 5,3 ja 7,5 metriä. Siilon vakiovarusteisiin kuuluvat täyttöaukko, miesluukut katolla ja seinässä, seinätikkaat, ruuvikuljettimen seinäyhde ja suojaputki. Saatavana myös runsaasti lisävarusteita. Tuulettava sisäkartio auttaa tehostamaan niin puintia kuin kuivaustakin. Tuuletuspohjasiilot Antin tuuletussiilot pitävät sekä puimurin että kuivurin töissä. Pyörösiilot on varustettu tuuletettavalla sisä kartiolla. Viljaa voidaan jäähdyttää tai tuulettaa sekä käyttää siiloa puinti tuoreen viljan välivarastointiin. Siilossa on poistoilmaventtiilit. Tyhjennys ruuvilla tai kuljettimella. Pyörösiilot sisäkartiolla Erityisesti viljan varastointiin. Valikoima on sama kuin tuuletus pohjasiiloilla. Helppo ja nopea tyhjentää. Maanpäällinen perusta estää vesiongelmat. Tyhjennys ruuvilla tai kuljettimella. 24

25 PYÖRÖSIILOT D5,3m D7,5m Tasapohja Kartiopohja Tasapohja Kartiopohja krs m³ h/m m³ h/m m³ h/m m³ h/m , , , , , , , , , , , , , , , , , , , , , , ,55 Kartiopohja voi olla joko tavallinen kartio tai tuuletuskartio 25

26 Automaatio ULTIMA nostaa viljankuivauksen uudelle tasolle ULTIMA-keskuksessa on helppo ohjauspaneeli. Antti-Teollisuuden vuosikymmenten tietämys ja kokemus viljankäsittelyn tarpeista ja prosesseista kiteytyy ULTIMAssa aivan uudelle tasolle. Lopultakin viljankuivaukseen ja varastointiin tulee täydellinen etähallintajärjestelmä monipuolisine pilvipalveluineen. Lisäksi kuivausprosessiin on nyt lisätty jatkuva viljankosteuden mittaus. Monipuolinen eräkirjanpito ja varastonhallinta Kuivauserien tiedot tallentuvat ULTIMAn pilvipalveluun aina erän valmistuessa. Voit tarkistaa kuivausraportit heti, palata niihin myöhemmin ja kerätä vähitellen vertailutietopankkia. ULTIMAN kautta hoidat halutessasi myös viljavarastonhallinnan. Ohjaat kuivatut erät valittuihin siiloihin ja seuraat niiden täyttöastetta. Kosteudenmittaus suoraan viljasta Koskaan ei viljankuivaus ole ollut näin helppoa ja luotettavaa. Antti tarjoaa ULTIMAan yhdistettynä käänteentekevänä uutuutena nyt myös jatkuvan kosteuden mittauksen suoraan viljasta. Kosteudenmittaus vähentää ylikuivaustarvetta, mikä säästää ajan mittaan merkittävästi energiaa. Täydellinen etähallinta pilvipalvelun kautta ULTIMAssa automaattinen viljankäsittely yhdistyy moni puoliseen nettipalveluun, johon käyttäjä pääsee käsiksi missä ja milloin vain tietokoneellaan tai mobiililaitteellaan. Automatiikka mahdollistaa jatkuvan eräkuivauksen, asetusten mukaisesti. OPTIMA-ohjauskeskus on helppokäyttöinen. Se edustaa tuttua ja vaivatonta viljankuivausta. Vakiovarusteita ovat mm: - Älykäs kuivausautomatiikka kosketusnäytöllä - Syöttölaitteen portaaton nopeussäätö - Valmius vakiolämmönsäädölle - 10 edellisen kuivauserän kestoaikojen tallennus - Lisävarusteena on saatavilla esim. täyttö- ja tyhjennysautomaatio sekä kuormitusmittaus. Lisätietoa ohjaus järjestelmistä, tekniikasta ja varusteista: 26

27 Koulutus ja huolto Antti jakaa tietoa, auttaa ja kouluttaa Antti ei jätä kuivuriin ja sen teknologiaan investoinutta viljelijää yksin missään vaiheessa. Jokainen uusi omistaja perehdytetään kuivurin huipputekniikkaan Antti Akatemia -kurssilla. Ammattilaiset neuvovat, miten kuivaamosta saa irti parhaan tuloksen. Rakentaminen, asentaminen, käyttö ja huolto esitellään perin pohjin. Tehdas palvelee: Varaosat Antti verkkokauppa kauppa.antti-teollisuus.fi Tekninen tuki Huollon yhteystiedot: Aluekohtainen huoltopalvelu toimii aina lähellä sinua. HUOLTOYRITTÄJÄT ALUEITTAIN: Pohjanmaa Simeko Vesilahti Markku Hiljanen Sipoo Byggfirma J. Nymander Juonikylä Jari-Matti Kiviluoma Paattinen Lauri Mäkeläinen Kyrö Hannu Peippo Hammaslahti Markku Puustinen Pyhäsalmi Pyhäjärven Kuivuriasennus Kauhajoki Ville Luukkanen Somero Vesa Kunnas VARAOSAT JA NEUVONTA VANHOIHIN KUIVUREIHIN Tmi Jorma Koponen (2,04 /min + ppm) Olemme aina valmiita vastamaan kysymyksiin henkilökohtaisesti. Myös nettisivuiltamme saat tietoa, uutisia, vinkkejä ja esitteitä tuotteistamme. Huolto pitää kuivurin kunnossa Antin Service-sopimuksella varmistat, että kuivurisi pysyy huippukunnossa. Huollosta vastaa Antin valtuuttama Services-palvelu. Sitä käyttämällä kuivurisi huollot ja korjaukset säilyvät tiedossamme. Saat huoltotodistuksen joka käynnistä. Ennakoi huoltosi ja tiedustele itsellesi sopiva huoltoajankohta talvella tai keväällä ennen toukotöiden alkamista. Käytössäsi on koko maan kattava, asiantunteva ja luotettava huoltoverkosto. Ammattitaitoiset huoltomiehemme osaavat neuvoa Sinua kaikissa kuivuriisi liittyvissä kysymyksissä. Antin alkuperäiset varaosat säilyttävät kuivurisi parhaat ominaisuudet vuodesta toiseen. Varaosilla on edullinen hinta-laatusuhde. Työllämme ja alkuperäisvaraosilla on käyttökauden takuu. Keskity olennaiseen ja jätä kuivurinhuolto ammattilaisen käsiin. 27
