ARSKA - AINA ASKELEEN EDELLÄ.

Transkriptio

1

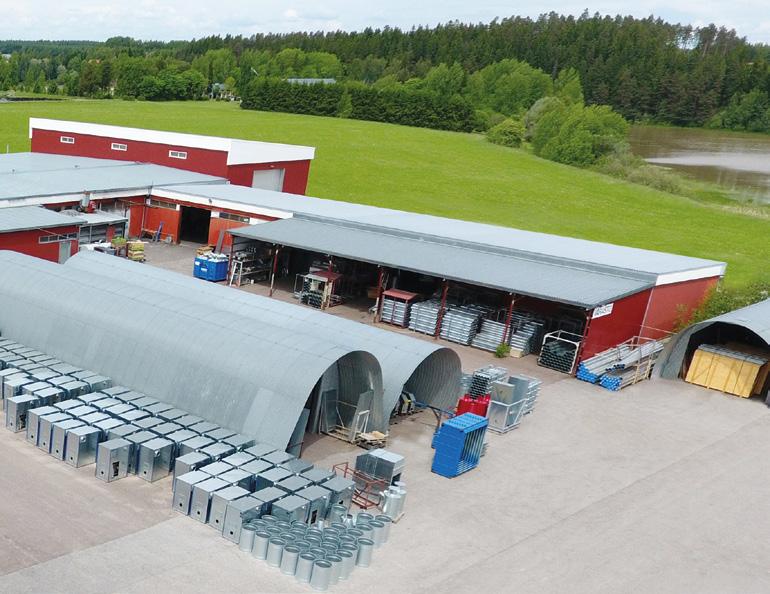

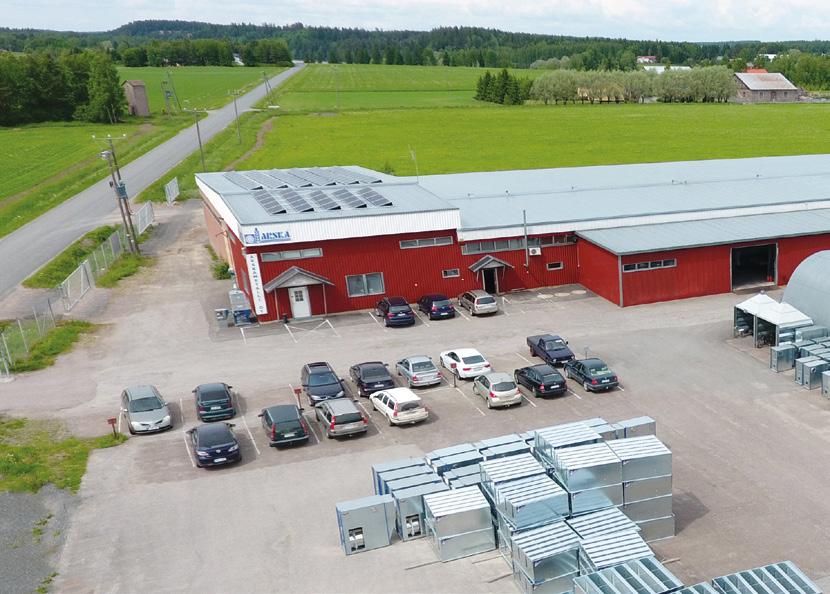

2 ARSKA - AINA ASKELEEN EDELLÄ. Arskametalli Oy on vuonna 1958 perustettu perheyritys, jonka juuret ovat syvällä suomalaisen viljankäsittelyn historiassa. Yli 60 vuoden kokemus kuivurien valmistuksessa on huippulaadun ja erinomaisen kestävyyden takeena. Kannamme toiminnassamme vastuun asiakkaita ja ympäristöä kohtaan. Tarjoamme tuotteita, jotka kestävät ajan saatossa sukupolvelta toiselle. Kaikki Arska-tuotteet suunnitellaan ja valmistetaan Suomessa. Markkinoiden pisimmät takuuajat! Uunin lämmönvaihdin: Kuivurikoneistot: Siilostot: Elevaattorit: Sähköosat: 8 vuotta 5 vuotta 5 vuotta 5 vuotta 1 vuosi Tuotteissamme näkyy ammattilaisen työn jälki Laitteidemme yksityiskohdat on suunniteltu suoraan viljelijöiltä vuosikymmenten aikana saatujen ehdotuksien perusteella. Valmistustekniikkamme edustaa alan huippua. Ketään ei jätetä kuivurin kanssa yksin. Olemme lähellä maanviljelijää, koulutamme ja autamme aina tarvittaessa. Liity Arskametallin kanta-asiakkaaksi! Olemme perustaneet kanta-asiakasohjelman palvellaksemme asiakkaitamme entistä paremmin. Kanta-asiakkaana saat rahanarvoisia etuja sekä ajankohtaisia tietoja suoraan sähköpostiisi. Rekisteröidy ilmaiseksi kotisivuillamme!

3

4 VILJANKUIVURIT Kaikki Arska-kuivurit koostuvat samoista komponenteista. Neljää perusmallia (P, S, M ja F) hyödynnetään niin kiinteissä kuivureissa kuin vaunukuivureissakin. Kuivurien suunnittelun lähtökohtana on saavuttaa energiatehokas kuivaus, toimintavarma ja helppokäyttöinen koneisto sekä kestävät ja monipuolisesti muunneltavat rakenteet. Ominaisuudet KANSI VARASTOSÄILIÖ HIKOILUKENNO KUIVAUSKENNO SEKOITUSHARJAT SYÖTTÖLAITTEISTO JALUSTA POHJAIMURIN LIITÄNTÄ Hikoilukennossa tapahtuu viljan esilämmitys. Ylimmissä kuivauskennoissa on vajaaerien kuivaamiseen tarkoitetut sulkuluukut. Arskan kuivauskennoissa on solakennorakenne, jossa vilja ei turpoa tai holvaannu, joten kuivurin voi laittaa täyteen viljaa. Rakenteen vuoksi jyvät eivät pääse uunin ilmaputkeen, eli kuivuri on myös paloturvallinen. Kuivauskennossa vilja liikkuu tasaisena kerroksena ilmakanavien kummallakin puolella, joista joka toinen on poistoilma- (teräsverkko) ja joka toinen tuloilmakanava (suomupelti). Ilmasolien seinämät läpäisevät ilmaa koko alaltaan. Poistoilmakanavien läpäisykyky on tuloilmakanavaa suurempi, joten kosteus poistuu tehokkaasti ja sisäosat pysyvät puhtaina. Sekoitusharjat täydentävät viljakerroksen sekoittumista ja estävät tiivistymisen. Mallista riippuen Arska-kuivureissa on syöttöteloja 4-12 kappaletta. Nelilapainen ristitelasyötin toimii häiriöttömästi. Syötön määrä pysyy kuivauksen alusta loppuun saman suuruisena viljan kosteudesta riippumatta. Jäähdytyksen aikana syöttönopeus kasvaa. Kierrätys toimii luotettavasti kaikilla viljalajeilla piensiemeniä myöten. Kierrätyksen nopeus säädetään portaattomasti taajuusmuuttajalla. Pohjaimuri pitää jalustan alipaineisena, jolloin kosteus ja pöly eivät pääse elevaattoriin.

5 Taloudellista ja tehokasta viljan kuivausta KUIVAA VAATIVISSAKIN OLOSUHTEISSA Arska-kuivurit on suunniteltu pohjoisiin oloihin. Ne kuivaavat jopa todella kostean viljan tehokkaasti ja säilyttävät erinomaisen laadun. SINÄ PÄÄTÄT ENERGIAMUODON Kuivurien lämmönlähteinä voidaan monipuolisesti käyttää esimerkiksi öljyä, kaasua tai biopolttoaineita. KUIVAUS ERÄ- TAI JATKUVATOIMISENA Eräkuivauksessa viljaerän kosteus ei vaikuta lopputulokseen. Kaikki Arska-kuivurit ovat saatavana myös nopeina jatkuvatoimisina. Lisävarusteita kuivureihin Kaatosuppilo 1x3m 1.5kW Kaatosuppilon sääsuoja Rikkaseula WiSDOM SEED -rikkaseula Sykloni GSM-hälytin Ohjausautomaatio Vaaka-anturilaitteisto Syöttölaitteen lisäkytkin Öljypolttimen, elevaattorin ja esipuhdistimen sadesuojat

6 PERUSMALLISTO Plantaasi Tilavuudet 13,5-24,5m 3 Pohjan ala 200 x 167cm PLANTAASI 2,5+2 2,5+3 3,5+3 3,5+4 4,5+4 Kokonaistilavuus [m 3 ] 13,5 16, ,1 24,5 Kuivauskennojen tilavuus [m 3 ] 6 6 8,4 8,4 10,8 Varastosäiliöiden tilavuus [m 3 ] 6,2 9,3 9,3 12,4 12,4 Koneiston korkeus [m] 7,9 8,8 9, ,6 Elevaattorin min. korkeus [m] 9,5 10,5 11,5 12,5 13,5 Elevaattori [t / h] * Esipuhdistin [malli] * A200 A200 A200 A200 A200 Uuni [malli] * 3000S 3000S 4000S 4000S 6000S Pohjaimuri [kw] * Sulakekoko [A] * Syöttölaite 0,5m 3 Kuivauskenno 2,4m 3 Hikoilukenno 1,2m 3 Varastosäiliö 3,1m 3 Kansi 0,8m 3 Special Tilavuudet 16,9-34,3m 3 Pohjan ala 200 x 207cm SPECIAL 2,5+3 3,5+3 3,5+4 4,5+4 4,5+5 Kokonaistilavuus [m 3 ] 20,7 23,7 27,5 30,5 34,3 Kuivauskennojen tilavuus [m 3 ] 7,5 10,5 10,5 13,5 13,5 Varastosäiliöiden tilavuus [m 3 ] 11,4 11,4 15,2 15,2 19 Koneiston korkeus [m] 7,2 8,1 9 9,9 10,9 Elevaattorin min. korkeus [m] Elevaattori [t / h] * Esipuhdistin [malli] * A200 A200 A200 A200 A200 Uuni [malli] * 4000S 6000S 6000S 6500S 6500S Pohjaimuri [kw] * Sulakekoko [A] * Syöttölaite 0,8m 3 Kuivauskenno 3m 3 Hikoilukenno 1,5m 3 Varastosäiliö 3,8m 3 Kansi 1m 3

7 Saatavilla myös muita tilavuuksia! * suositus Magnum Tilavuudet 16-43m 3 Pohjan ala 200 x 257cm MAGNUM 3,5+2 3,5+3 3,5+4 4,5+4 4,5+5 Kokonaistilavuus [m 3 ] 25,6 30,2 34,8 38,4 43 Kuivauskennojen tilavuus [m 3 ] 14,4 14,4 14,4 18,5 18,5 Varastosäiliöiden tilavuus [m 3 ] 9,2 13,8 18,4 18,4 23 Koneiston korkeus [m] 6,7 7,6 8,6 9,5 10,4 Elevaattorin min. korkeus [m] 11,5 12,5 13,5 14,5 15,5 Elevaattori [t / h] * Esipuhdistin [malli] * A200 A200 A200 A250 A250 Uuni [malli] * 6000S 6000S 6000S 6500S 6500S Pohjaimuri [kw] * Sulakekoko [A] * Syöttölaite 1m 3 Kuivauskenno 3,6m 3 Hikoilukenno 2m 3 Varastosäiliö 4,6m 3 Kansi 1,2m 3 Farmi Tilavuudet 27,8-93m 3 Pohjan ala 200 x 340cm FARMI (PLANTAASI / MAGNUM) FP 3,5+3 FP 4,5+4 FM 3,5+3 FM 4,5+4 FM 5,5+5 Kokonaistilavuus [m 3 ] 38,8 49,8 60,2 76,8 93 Kuivauskennojen tilavuus [m 3 ] 16,8 21,6 25,2 32,4 39,6 Varastosäiliöiden tilavuus [m 3 ] 18,6 24,8 27,6 36,8 46 Koneiston korkeus [m] 9 10,8 9,8 11,6 13,5 Elevaattorin min. korkeus [m] Elevaattori [t / h] * Esipuhdistin [malli] * A250 A250 A250 A250 A250 Uuni [malli] * 2 x 4000S 2 x 6000S 2 x 6000S 2 x 6500S 2 x 6500S Pohjaimuri [kw] * 2 x x x x x 0.75 Sulakekoko [A] * FP Syöttölaite 1m 3 Kuivauskenno 4,8m 3 Hikoilukenno 2,4m 3 Varastosäiliö 6,2m 3 Kansi 2,4m 3 FM Syöttölaite 2m 3 Kuivauskenno 7,2m 3 Hikoilukenno 4m 3 Varastosäiliö 9,2m 3 Kansi 6,5m 3

8 SW-VAUNUKUIVURIT Katso Fast motion -video vaunukuivurin kasauksesta:

9 SW 1,5+1,5 2,5+2 2,5+2,5 3,5+3 3,5+4 4,5+4 4,5+5 Kokonaistilavuus [m 3 ] 16 21,9 24,2 30,1 34,8 38,4 43 Kuivauskennojen tilavuus [m 3 ] 5,6 9,2 9,2 12,8 12,8 16,4 16,4 Varastosäiliöiden tilavuus [m 3 ] 6,8 9,2 11,4 13,8 18,4 18,4 23 Koneiston korkeus [m] / ilman pohjakuljetinta [m] Elevaattorin min. korkeus [m] / ilman pohjakuljetinta [m] 6,2 / 6,5 8,8 / 9,8 7,7 / 7,9 10,3 / 11,3 8,1 / 8,3 10,8 / 11,8 9,5 / 9,7 12,3 / 13,3 10,4 / 10,7 13 / 14,6 11,3 / 11,6 Elevaattori [t / h] * ,3 / 12,5 Esipuhdistin [malli] * A200 A200 A200 A200 A250 A250 A250 Uuni [malli] * 3000S 4000S 4000S 6000S 6000S 6500S 6500S Sulakekoko [A] * * suositus 14 / / 16 Lisää tehoa ilman pohjakuljetinta Vaunukuivuri on kustannustehokas, nopeasti käyttöönotettava sekä helposti siirrettävissä. Koneistona käytetään Magnum-mallia. Arska-SW on markkinoiden ainoa vaunukuivuri, joka toimii myös ilman pohjakuljetinta! Rakenteen ansiosta elevaattorilla saadaan aikaan täysi tyhjennysteho. Lisäksi jyvien mahdollinen rikkoutuminen vähenee. Vakiovarusteita Elevaattori Ylipaineuuni Ohjauskeskus Esipuhdistin Pohjaimuri 1.5kW Kaatosuppilo 1x3m 1.5kW Huoltotaso ja tikkaat Syöttökaapeli 10m Kiertoputkisto Öljypolttimen, elevaattorin ja esipuhdistimen sadesuojat

10 MW-VAUNUKUIVURIT

11 MW-vaunukuivureissa käytetään tehokasta alipaineuunia Suurille vilja-aloille suunniteltu MW-vaunukuivuri käyttää lämmönlähteenään kustannustehokasta alipaineuunia. Kuivuri on varustettu tehokkaalla ja hellävaraisella JEMAkuljettimella. Tehokkaat keskipako- tai aksiaalipuhaltimet takaavat energiatehokkaan kuivaustuloksen. Koneistona käytetään Farmi-Magnum-mallia. Vakiovarusteita Elevaattori Alipaineuuni Ohjauskeskus Esipuhdistin A250 JEMA-kuljetin Huoltotaso ja tikkaat Syöttökaapeli 10m Kiertoputkisto MW 2,5+3 3,5+3 3,5+4 4,5+4 4,5+5 5,5+5 Kokonaistilavuus [m 3 ] 53,2 60,4 69,6 76, Kuivauskennojen tilavuus [m 3 ] 18 25,2 25,2 32,4 32,4 39,6 Varastosäiliöiden tilavuus [m 3 ] 27,6 27,6 36,8 36, Koneiston korkeus [m] 9, ,9 12,8 13,7 Elevaattorin min. korkeus [m] ,5 Elevaattori [t / h] * Uuni [malli] * 5500S 7000S 7000S 8000S 8000S 2 x 5500S Sulakekoko [A] * * suositus

12 COMPACT-KUIVURIT

13 Sopii vaikka vanhoihin rakennuksiin Compact-kuivurissa on kaikki valmiina viljelijää varten. Sen suunnittelun lähtökohtana oli nopea tehdastoimitus ja helppo pystytys. Kuivuri on helposti sijoitettavissa mihin tahansa, missä sähköä on saatavilla - vaikka rehuvarastoon tai konesuojaan. Pystytykseen tarvitaan vain tukeva, tasainen lattia sekä riittävästi korkeutta elevaattoria varten. Kuivuri on sähköistetty 80% valmiiksi jo tehtaalla. Koneistona käytetään Special- tai Magnum-mallia. Vakiovarusteita Elevaattori Ylipaineuuni Ohjauskeskus Esipuhdistin Pohjaimuri 1.5kW Pohjakuljetin 1.5kW Kaatosuppilo 1x3m 1.5kW Huoltotaso ja tikkaat Ilmaputkisto 3m Kiertoputkisto COMPACT (S) 2,5+2 2,5+3 3,5+3 3,5+4 4,5+4 Kokonaistilavuus [m 3 ] 16,9 20,7 23,7 27,5 30,5 Kuivauskennojen tilavuus [m 3 ] 7,5 7,5 10,5 10,5 13,5 Varastosäiliöiden tilavuus [m 3 ] 7,6 11,4 11,4 15,2 15,2 Koneiston korkeus [m] 6,9 7,8 8,8 9,7 10,6 Elevaattorin min. korkeus [m] 9,5 10,5 11,5 12,5 13,5 Elevaattori [t / h] * Esipuhdistin [malli] * A200 A200 A200 A200 A200 Uuni [malli] * 4000S 4000S 6000S 6000S 6500S Sulakekoko [A] * COMPACT (M) 3,5+2 3,5+3 3,5+4 4,5+4 4,5+5 Kokonaistilavuus [m 3 ] 25,6 30,2 34,8 38,4 43 Kuivauskennojen tilavuus [m 3 ] 12,6 12,6 12,6 16,2 16,2 Varastosäiliöiden tilavuus [m 3 ] 9,2 13,8 18,4 18,4 23 Koneiston korkeus [m] 7,8 8,8 9,7 10,6 11,5 Elevaattorin min. korkeus [m] 11,5 12,5 13,5 14,5 15,5 Elevaattori [t / h] * Esipuhdistin [malli] * A200 A200 A200 A250 A250 Uuni [malli] * 6000S 6000S 6000S 6500S 6500S Sulakekoko [A] * * suositus

14 TANDEM-KAKSOISKUIVURIT Kaksi kuivauskoneistoa, yhteinen runko ja lämmönlähde Tandem-kaksoiskuivurissa on yhdistetty kaksi kuivauskoneistoa rungon päälle. Laitteisto toimii ilmanjakolaatikon avulla, joka on yhdistetty lämmönlähteeseen ja jäähdytyspuhaltimeen. Vilja kuivuu toisessa kuivurissa samalla, kun toinen jäähdyttää, tyhjentää ja täyttyy. Molemmilla eräkuivureilla on oma elevaattori kierrätystä ja tyhjennystä varten - lisäksi täytölle on oma elevaattorinsa. Koneistona käytetään kahta Special-mallia. Vakiovarusteita 3x elevaattori Ylipaineuuni, alipaineuuni tai EcoHeater-biouuni Ohjauskeskus 2x esipuhdistin A200 2x pohjaimuri 0.75kW Kaatosuppilo 1x3m 1.5kW Huoltotaso ja tikkaat Kiertoputkisto TANDEM 2 x 2,5+3 2 x 3,5+3 2 x 4,5+4 Kokonaistilavuus [m 3 ] 41,4 47,4 61 Kuivauskennojen tilavuus [m 3 ] 2 x 7,5 2 x 10,5 2 x 13,5 Varastosäiliöiden tilavuus [m 3 ] 2 x 11,4 2 x 11,4 2 x 15,2 Koneiston korkeus [m] 10,8 12,6 14,5 Elevaattorien min. korkeus [m] / täyttöelevaattorin min. korkeus [m] Elevaattori [t / h] * Sulakekoko [A] * * suositus 11 / / / 16

15 AUTOMATIIKKA OHJAUSKESKUS Pitkälle automatisoitu laitteisto takaa ensiluokkaisen kuivaustuloksen ja antaa viljelijälle mahdollisuuden kunnon yöuniin. Luotettavien järjestelmien ansiosta kuivaamon käyttö on helppoa ja sujuvaa. Ohjauskeskuksen suojana on vesi- ja pölytiivis kansi. Kotimaisen ja korkealaatuisen keskuksen automatiikka on suunniteltu nimenomaan Arska-kuivuria varten. Vakiovarusteita Tähti-kolmiokäynnistin: puhallin Pehmokäynnistin: elevaattori (5.5 / 7.5kW) Digitaalinen ampeerimittari: elevaattori Uudelleenkäynnistysautomatiikka sähkökatkosten varalle Käyttötuntimittari Mekaaninen jäähdytysaikakello Täyttöautomatiikka (optio) Digitaalitermostaatit Syöttölaitteen ohjaus portaattomalla taajuusmuuttajalla MODULAARINEN OHJAUSAUTOMAATIO Ohjausautomaation avulla voit ohjata kuivuria tabletilla. Järjestelmä on helppo varioida erilaisiin kohteisiin ilman sähkökeskuksen uudelleensuunnittelua. Jakajien, kuljettimien ja muiden tuotteiden lisääminen onnistuu myös jälkikäteen käyttöliittymästä konfiguroimalla. Kuivauskierron toimintaa voi ohjata ja tarkkailla seurantasivulta. Kaaviosivulta käyttäjä näkee koko laitteiston reaaliaikaisen tilan yhdellä silmäyksellä. GSM-HÄLYTIN GSM-hälytin ilmoittaa tekstiviestillä tietoja jäähdytysajan alkamisesta tai päättymisestä sekä mahdollisista vikatilanteista.

16 LÄMMÖNLÄHTEET ÖLJYUUNIT Arska-kuivuriuunit tuottavat lämpöä tasaisesti ja tehokkaasti. Ne ovat tunnettuja hyvästä hyötysuhteestaan sekä puhtaasta, nokea keräämättömästä palamisestaan. Vaikka uunit ovat ulkomitoiltaan pieniä, ne ovat kestäviä ja niiden öljynkulutus on pieni. Huippumateriaaleilla ja järkevällä suunnittelulla on mahdollistettu helppo huolto ja puhdistus. Ulkokuoret ovat sinkittyä terästä, joka kestää vaativatkin olosuhteet. Polttokammiossa liekki palaa keskellä ja lämmittää tasaisesti. Polttokammio on valmistettu tulenkestävästä erikoisteräksestä, jonka hilseilylämpötila on 1050 C. Alipaineuuneilla saavutetaan riittävä lämpöteho taloudellisesti ja tehokkaasti isoillekin kuivureille. Vakiovarusteita A-kätisyys B-kätisyys Oilon 2-liekkipoltin Kuivauslämpötilatermostaatti Ylilämpötermostaatti Lämmönvaihdin Savuputkisto (4m) nuohousluukulla YLIPAINEUUNIT 3000S 4000S 6000S 6500S Ilmamäärä [m 3 / h] Max. öljynkulutus [kg / h] 17,1 24, ,1 Max. lämpöteho [kw] Moottori [kw] Pituus polttimen kanssa [cm] Leveys puhaltimen kanssa [cm] Leveys [cm] Korkeus [cm] ALIPAINEUUNIT 5500S 7000S 8000S Ilmamäärä [m 3 / h] Max. öljynkulutus [kg / h] Max. lämpöteho [kw] Moottori [kw] 2 x x x 11 Pituus polttimen kanssa [cm] Leveys [cm] Korkeus [cm]

17 Ylipaineuunit: kW Alipaineuunit: kW KANAVAPOLTTIMET KAASULLE Tehokkaiden ja taloudellisten Arska-kanavapolttimien polttoaineena voidaan käyttää maa-, neste- tai biokaasua. Kaasu palaa erittäin puhtaasti, joten se voidaan polttaa suoraan kuivausilmassa. Tällöin energiaa ei mene yhtään hukkaan, eli uunin hyötysuhde on 100%. Palamistuotteena on vain vettä ja hiilidioksidia. Kanavapolttimien maksimilämpöteho on jopa 30,000 kw. Laitteisto on turvallinen, sillä toimitukseen kuuluu kipinäverkko. Kaasupoltin sopii yli- sekä alipaineisiin kuivureihin.

18 BIOUUNIT Ympäristöystävälliset ja erittäin taloudelliset Arska-biouunit voidaan varustaa eri valmistajien biopoltinjärjestelmillä. Biouunilla voi polttaa mm. kotimaista haketta, turvetta, pellettiä ja esipuhdistusjätteitä. EcoHeater EcoHeater on markkinoiden ensimmäinen alipainetekniikkaan perustuva biouuni! Polttokammio on tilava eikä uunin rakenne vaadi korkeaa uunihuonetta. ECOHEATER Ilmamäärä [m 3 / h] Pelletti [kg / h] Max. lämpöteho [kw] Savukaasuimurin teho [kw] 2,2 2,2 2,2 Pituus ilman poltinta [cm] Leveys [cm] Korkeus [cm] Etu-uuni Etu-uuni on öljykäyttöisen kuivuriuunin lisälaite. Kuivausilma imetään uunin läpi ja savukaasut johdetaan öljyuunin lämmönvaihtimeen. Vaihto takaisin öljykäyttöiseksi on helppoa ja nopeaa. Etu-uuni sopii kaikkiin uunimalleihin, myös muihin kuivurimerkkeihin! ETU-UUNI Ilmamäärä [m 3 / h] Pelletti [kg / h] Max. lämpöteho [kw] Savukaasuimurin teho [kw] 1,1 1,1 1,1 / 2,2 Pituus ilman poltinta [cm] Leveys [cm] Korkeus [cm] 160 / / / 200

19 ELEVAATTORIT Sinkitystä teräksestä valmistetut elevaattorit kuljettavat kosteankin viljan nopeasti ja varmasti - kuitenkaan viljaa vahingoittamatta. Elevaattorin rakenne on itsekantava. Ala- ja yläosissa on avoimet ripapyörät. Suoravetoinen vaihdemoottori on käyttövarma kaikissa olosuhteissa ja on miltei huoltovapaa. Kuppeihin kohdistuu aina maksimitäyttö, eivätkä ne potki takaisin. Elevaattori on helppo puhdistaa suurista puhdistusluukuista. Lisävarusteena yläpäähän asennettava esipuhdistin pitää kuivaamon pölyttömänä myös viljaa siirrettäessä. Lue lisää elevaattorin yläosaan kiinnitettävästä A150-esipuhdistimesta seuraavalta sivulta! Vakiovarusteita Vartijalaite 3-tiejakaja Liitososa 4 x Ø200 Kaatosuppilon liitososa ELEVAATTORI A68 A92 A118 Kapasiteetti [t / h] Moottori [kw] / Hihnan leveys [mm] Kuppimäärä [kpl / m] Kuppikoko [mm] Elevaattoriputki [Ø mm] Viljaputki [Ø mm] tiejakaja [Ø mm] Lisävarusteita Esipuhdistin A150 (yläosaan) Moottoroitu 3-tiejakaja Moottoroitu sulkuluukku Liitososa 2 x Ø200

20 PÖLYNPOISTO JA PUHDISTUS ESIPUHDISTIMET Esipuhdistin poistaa tehokkaasti epäpuhtauksia viljasta. Kuivaamo pysyy puhtaana ja viljan kuivuminen on täydellisempää. Esipuhdistin asennetaan joko kuivurin kanteen tai elevaattorin yläosaan - huipputulosta halutessa molempiin, jolloin laitteistossa toimii yhtä aikaa kaksi esipuhdistinta. ESIPUHDISTIN A150 (elevaattoriin) A200 (kuivurin kanteen) A250 (kuivurin kanteen) Viljaputki [Ø mm] Roskaputki [Ø mm] Moottori [kw] Elevaattorisuositus [t / h] 68 / 92 / / 118 RIKKASEULA Edullinen ja toimintavarma rikkaseula erottaa viljasta kierrätyksen aikana rikkoutuneet jyvät, rikkaruohojen siemenet ja muita epäpuhtauksia, joita esipuhdistin ei erota. Laitteisto sopii myös muihin kuivurimerkkeihin! Vakiona kiinteä, 2mm ja 2,5mm seulat. WiSDOM SEED -rikkaseula torjuu taudinaiheuttajia sinisellä valolla Kysy myös muita seulakokoja! LED Tailor Innova7ionin ja Arskametallin yhteistyössä kehittämä WiSDOM SEED -teknologia hyödyntää kemikaalitonta sinistä valoa siementen pinnalla olevien taudinaiheuttajien torjunnassa. Tavalliseen rikkaseulaan on kiinnitetty tehokkaat siniset valot, jotka eivät tuota lainkaan haitallista UV-säteilyä. Valoteknologia on palkittu kansainvälisessä Quality Innovation Awards -kilpailussa Espanjassa.

21 SYKLONI Sykloni estää esipuhdistimesta tulevien epäpuhtauksien leviämisen kuivaamon ympäristöön. Se keskittää roskat yhteen paikkaan - esimerkiksi peräkärryyn tai pölykonttiin. Saatavilla sinkittynä tai maalattuna. VILJANLAJITTELIJA Edullinen, hiljainen ja tehokas lajittelija on varustettu pyörivällä seularummulla, joka takaa tasalaatuisen lajittelutuloksen. Pienikokoisen lajittelijan kapasiteetti on suuri. Lajittelijassa on vakionvarusteena esipuhdistin. Usealla eri reikäkoolla saatavien seularumpujen nopeutta ja kallistuskulmaa voidaan säätää portaattomasti koneen käydessä. ULKOSEULA SISÄSEULA KAURA OHRA VEHNÄ RUIS RYPSI HERNE 2 x 20mm Ø8mm SL x 20mm Ø10mm SL x 20mm Ø8mm - KK x 20mm 4 x 15mm - KK x 20mm 5 x 30mm KK ,3 x 20mm Ø8mm SL SL SL SL - - 2,3 x 20mm Ø10mm SL SL SL SL - - 2,3 x 20mm 4 x 15mm SL SL SL ,5 x 20mm Ø8mm - MO / SL SL ,5 x 20mm Ø10mm - MO / SL SL ,5 x 20mm 4 x 15mm - MO / SL SL ,7 x 20mm Ø8mm - MO / SL ,7 x 20mm Ø10mm - MO / SL Ø3mm Ø6mm KK - Ø3mm 4 x 15mm KK - 5 x 30mm Ø10mm KK / SL 5 x 30mm Ø12mm KK / SL SL, Siemenlajittelu KK, Kauppakunnostus MO, Mallasohra

22 PAKETTIKUIVAAMOT Tutustu pakettikuivaamon ominaisuuksiin katsomalla 360 -video! Koti kuivurille ja varastotila viljalle Pakettikuivaamo suunnitellaan juuri viljelijän tarpeisiin sopivaksi. Elementtirakenteiset siilot toimivat pakettikuivaamon sivuseininä. Sinkitystä teräslevystä valmistettujen elementtien ulkopinnat voidaan maalata asiakkaan toivomalla värillä jo tehtaalla. Yhteistyökumppaneidemme kautta saatavana lisäksi perustukset, kattopaketit, ikkunat sekä koko paketin asennukset. Lisävarusteita Kaatosuppilon ritilä Pari- tai liukuovet Siilojen kansiluukut Uunihuone Portaat Kuivaamoelementit 2 x 2m / korkeus 86cm / tilavuus 3,8m 3 2 x 2,5m / korkeus 86cm / tilavuus 4,8m 3 2,5 x 2,5m / korkeus 86cm / tilavuus 5,8m 3 Valmistettu sinkitystä teräslevystä Ainevahvuus 1,5-2mm Päätyjen ainevahvuus 3mm Siilonpohjat 2 x 2m / korkeus 87cm / tilavuus 1,2m 3 2 x 2,5m / korkeus 100cm / tilavuus 1,8m 3 2,5 x 2,5m / korkeus 123cm / tilavuus 2,3m 3 Toimitetaan valmiiksi koottuna Suora tai 45 lähtökappale Veitsi- tai läppäsuljin

23 2m elementeillä Perusmallisto 2,5m elementeillä 4x3 / Siilot 6+2 Pohjan ala 8,55 x 6,44m 5 kerrosta / tilavuus 138,8m 3 6 kerrosta / tilavuus 169,2m 3 4x3 / Siilot 6+2 Pohjan ala 10,55 x 7,94m 6 kerrosta / tilavuus 250,4m 3 7 kerrosta / tilavuus 296,8m 3 4x4 / Siilot 10+2 Pohjan ala 8,55 x 8,55m 7 kerrosta / tilavuus 299,6m 3 8 kerrosta / tilavuus 345,2m 3 9 kerrosta / tilavuus 390,8m 3 4x4 / Siilot 10+2 Pohjan ala 10,55 x 10,55m 7 kerrosta / tilavuus 468,4m 3 8 kerrosta / tilavuus 538m 3 9 kerrosta / tilavuus 607,6m 3 4x5 / Siilot 14+2 Pohjan ala 8,55 x 10,66m 7 kerrosta / tilavuus 414,4m 3 8 kerrosta / tilavuus 472m 3 9 kerrosta / tilavuus 529,6m 3 4x5 / Siilot 14+2 Pohjan ala 10,55 x 13,16m 7 kerrosta / tilavuus 640m 3 8 kerrosta / tilavuus 732,8m 3 9 kerrosta / tilavuus 825,6m 3 Avara yläkerta Vahvat siilonpohjat Kuivaamo puuverhouksella

24 PYÖREÄT VILJASIILOT Riittääkö kuivaamon siilotila? Laadukkaat, edulliset ja kotimaiset Arska-viljasiilot ovat ratkaisu varastointiongelmiisi. Arska-viljasiilon tiiviiden seinien sisällä vilja on suojassa tuulelta, tuiskulta ja pikkujyrsijöiltä. Lujat, aaltoprofiiliset seinäelementit on helppo kiinnittää toisiinsa pulttiliitoksin. Suosittelemme siilolle kartionmuotoista perustusta, jolloin siilo tyhjenee ruuvikuljettimella lähes viimeistä jyvää myöten. Myös muita pohjaratkaisuja voidaan käyttää maaston sallimissa puitteissa.

25 MALLI / KRS TILAVUUS [m 3 ] SEINÄ- KORKEUS [cm] TÄYTTÖ- KORKEUS [cm] Ø4,8 / Ø4,8 / Ø4,8 / Ø4,8 / Ø4,8 / Ø4,8 / Ø4,8 / Saatavana myös suurempia tilavuuksia! Vakiovarusteita Täyttöaukko katolla Ø160 / Ø200 Miesluukut katolla ja seinässä Ruuvikuljettimen seinäyhde ja suojaputki Ulkoseinätikkaat selkäkaarilla Kattotikkaat Seinävahvikkeet MALLI / KRS TILAVUUS [m 3 ] SEINÄ- KORKEUS [cm] TÄYTTÖ- KORKEUS [cm] Ø5,6 / Ø5,6 / Ø5,6 / Lisävarusteita Tyhjennysruuvit ja kuljettimet Viljan tasovahti: mekaanisen ja huoltovapaan tasovahdin avulla seuraat viljatason korkeutta siilossa! Ø5,6 / Ø5,6 / Ø5,6 / Ø5,6 / MALLI / KRS TILAVUUS [m 3 ] SEINÄ- KORKEUS [cm] TÄYTTÖ- KORKEUS [cm] Ø6,4 / Ø6,4 / Ø6,4 / Ø6,4 / Ø6,4 / Ø6,4 / Ø6,4 / MALLI / KRS TILAVUUS [m 3 ] SEINÄ- KORKEUS [cm] TÄYTTÖ- KORKEUS [cm] Ø7,2 / Ø7,2 / Ø7,2 / Ø7,2 / Ø7,2 / Ø7,2 / Ø7,2 / Meiltä saat myös 30 teräskartiopohjat!

26 -KULJETTIMET JEMA-kuljettimet valmistetaan kuumasinkitystä teräslevystä, joten ne voidaan asentaa myös ulkotiloihin. Kuljettimet on suunniteltu viljan ja muiden raemaisten aineiden kuljettamiseen. Korkealaatuiseen kuljetinketjuun kiinnitetyt kumiset / muovipäällysteiset teräskolat siirtävät materiaalin tehokkaasti ja turvallisesti. Kuljettimet toimivat sekä vaakakuljettimina että nousukäyrällä varustettuna. Ne ovat tehokkaita molempina versioina, kapasiteettiin nähden pienellä tehontarpeella. Tehtaalla on esisäädetty 40% maksimitehosta. KULJETIN T44 T45 T49 T57 Kapasiteetti [m 3 / h] RPM [1 / min] / / 60 Ketjun nopeus [m / s] 1,1 1,1 0,79 / 0,99 0,79 / 0,99 Ketjulenkin pituus [mm] 41,4 41, Vetomurtolujuus (dyn.) [kn] min. 17,8 min. 17, Kolan materiaali kumi kumi PEHD 1000 PEHD 1000 Ainevahvuus vetopää [mm] Ainevahvuus taittopää [mm] 3 / 1,5 3 / 1,5 3 3 Ainevahvuus muut osat [mm] 1,5 1,5 3 3

27 JEMA-kolakuljettimet rakennetaan vakio-osista, joita yhdistämällä voidaan koota kuljetin kaikkiin kuljetustarpeisiin. T44/T45 Kaatosuppilokuljettimet Vakiovarusteita Suoraveto vaihdemoottorilta Momenttituki iskunvaimentimella 90 purkuyhde vetopäässä Ketjunkiristys, tarkistus- sekä puhdistusluukut veto- ja taittopäissä Kaatosuppilon pohjaosat kapasiteetinsäädöllä Lisävarusteita Voimansiirto kiilahihnoilla 45 nousukäyrä Kippaussuppilo T49/T57 Vaakakuljettimet Vakiovarusteita Suoraveto vaihdemoottorilta Purkuyhde vetopäässä Tarkistusluukku veto- ja taittopäissä Syöttöyhde Lisävarusteita Välipurku sulkijalla Sulkija veto- tai taittopäähän Vaijerituenta pitkiin ylityksiin Vartijalaite

28 Arskametalli Oy Saarentaantie 33, FI Somero p. (02) Markku Koivisto p Pauli Sundman p Ota yhteyttä - neuvomme ja palvelemme sinua kuivaamoasioissa. Suunnitellaan yhdessä juuri sinun tarpeisiisi sopiva kuivausratkaisu! Arskametalli Oy 2019 Pidätämme oikeudet muutoksiin. Esitteen ja muiden julkaisujen kuvissa saattaa esiintyä varusteita, jotka eivät kuulu vakiovarusteisiin. Tekniset tiedot ja mittakuvat ovat suuntaa-antavia.
