1 KUIVURIKONEISTO ASENNUS- JA KÄYTTÖOHJE

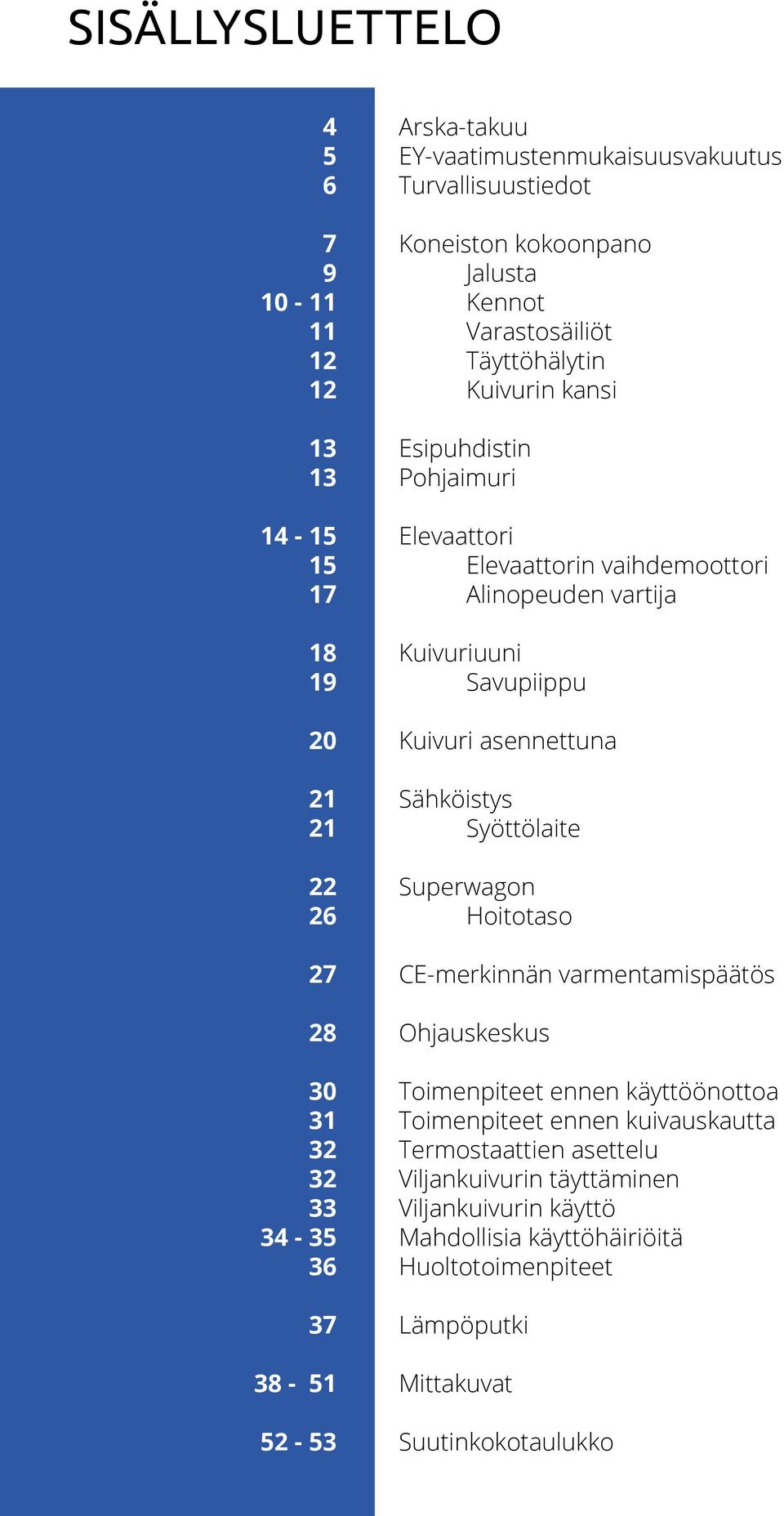

2 SISÄLLYSLUETTELO Arska-takuu EY-vaatimustenmukaisuusvakuutus Turvallisuustiedot Koneiston kokoonpano Jalusta Kennot Varastosäiliöt Täyttöhälytin Kuivurin kansi Esipuhdistin Pohjaimuri Elevaattori Elevaattorin vaihdemoottori Alinopeuden vartija Kuivuriuuni Savupiippu Kuivuri asennettuna Sähköistys Syöttölaite Superwagon Hoitotaso CE-merkinnän varmentamispäätös Ohjauskeskus Toimenpiteet ennen käyttöönottoa Toimenpiteet ennen kuivauskautta Termostaattien asettelu Viljankuivurin täyttäminen Viljankuivurin käyttö Mahdollisia käyttöhäiriöitä Huoltotoimenpiteet Lämpöputki Mittakuvat Suutinkokotaulukko

3 Arskametalli Oy - Suomen vanhin kuivurinvalmistaja Arskametalli Oy sijaitsee Somerolla Varsinais-Suomessa. Jo kolmannessa polvessa toimiva yritys on valmistanut vuodesta 1958 lähtien viljankuivureita, viljasiiloja, elevaattoreita, kuivuriuuneja ja esipuhdistimia. Elementtirakenteiset pakettikuivaamot tulivat tuotevalikoimaan vuonna Keskitymme ainoastaan viljankuivaukseen ja varastointiin, joten pystymme suuntaamaan kaikki voimavaramme korkean laadun ylläpitämiseen ja pysymään jatkuvasti kehityksen kärjessä kuivaustekniikassa. Kuivurin, uunin ja muiden laitteiden yksityiskohdat on kehitetty suomalaisilta viljelijöiltä vuosikymmenien aikana saatujen kokemuksien perusteella. Korkeasta laadusta pidetään kiinni tinkimättä. Raaka-aineena on kotimainen teräs ja valmistustekniikka edustaa alansa huippua. Arskametalli Oy:lle on myönnetty CE-merkintä rakenteellisille hitsatuille teräskokoonpanoille ja tuotejärjestelmille sekä sisäiselle laadunvalvonnalle. Toimintamme perustuu SFS-EN ISO laatujärjestelmään ja kantavien rakenteiden osalta SFS-EN ISO hitsausvaatimusten täyttämiseen. Toiminnassa on huomioitu SFS-EN ISO ympäristöja OHSAS 18001:fi työturvallisuusjärjestelmän oleelliset vaatimukset. Ennen asennustoimenpiteitä Olette valinneet Arska-kuivurin, joten onnittelemme Teitä valintanne johdosta. Jotta kuivurisi toimii odotetulla tavalla, lue nämä ohjeet hyvissä ajoin ennen asennusta. Onnistunut asennus ja etukäteen harjoiteltu käyttö varmistavat hyvin toimivan kokonaisuuden. Kuivurilähetyksen saavuttua on syytä tarkistaa, ettei kuivurin osille ole tapahtunut kuljetusvaurioita. Mikäli tehdas toimittaa ne teille omalla kuljetuskalustollaan, ovat kaikki osat vakuutettuja (kuormaus-, kuljetus- ja kuorman purkauksen ajan). ARSKAMETALLI OY 3

4 ARSKA-TAKUU 5 vuotta: viljankuivuri, elevaattori, esipuhdistin, pohjaimuri 8 vuotta: ylipaineuunin sisäosat (palotila + tuubisto) 1 vuosi: sähkökeskus, sähkölaitteet 1 vuosi: öljypoltin Öljypolttimen takuu on voimassa, kun takuukortti on palautettu asianmukaisesti täytettynä Oilonille (Oilon Oy, PL Lahti) viimeistään kahden viikon kuluessa paloluokitustiedotuksen N:o 226 määräämästä käyttöönottotarkastuksesta. Takuu korvaa: valmistus- ja aineviat: viallisen osan tilalle toimitetaan veloituksetta uusi tai valmistajan harkinnan mukaan korjataan vanha uutta vastaavaksi Takuu ei korvaa: korjauksesta aiheutuvia rahti-, työ- ja matkakuluja, mikäli ne eivät johdu tehtaan tekemistä virheistä luonnollisesta kulumisesta, virheellisestä käytöstä tai huollon laiminlyömisestä aiheuvia vikoja tulipalon, varomattomuuden, luonnonvoiman tai salaman aiheuttamia vikoja väärän jännitteen, virheellisen kytkennän tai liian suurien lämpöreleiden aiheuttamia vikoja mitään keskeytys- tai muita välillisiä vahinkoja mikäli laitteistoja ei ole kauppasopimuksen mukaan maksettu tai ne myydään edelleen kolmannelle henkilölle Takuu edellyttää, että asennuksissa on noudatettu voimassa olevia määräyksiä ja Arska-kuivurin valmistajan ohjeita. Lisäksi edellytyksenä on, että arvellusta rikkoutumisesta laitteen omistaja tekee viipymättä ilmoituksen ja takuuanomuksen joko suoraan valmistajatehtaalle tai jälleenmyyjälle, joka hoitaa takuuanomuksen ja -osat edelleen tehtaalle. Ellei vioittunutta osaa ja takuuanomusta ole toimitettu takuutarkastukseen tehtaalle kahden viikon kuluessa rikkoontumisesta, ei asiaa käsitellä takuuasiana. Huom! Takuuasioissa ottakaa aina yhteys myyjään tai suoraan valmistajaan. Jälleenmyyjän antamasta lisätakuusta tai vakuuttelusta valmistaja ei vastaa! Takuuaika alkaa toimituspäivästä. Toimituspäivä Allekirjoitus 4 ARSKAMETALLI OY

5 EY-VAATIMUSTENMUKAISUUSVAKUUTUS (Direktiivi 2006/42/EY) Valmistaja Osoite Vakuuttaa, että Arskametalli Oy Saarentaantie 33, Somero Arskametalli Oy:n valmistamat viljankuivauslaitteet täyttävät konedirektiivin (direktiivi 2006/42/EY) ja siihen liittyvien muutosten sekä ne voimaansaattavien kansallisten säädösten määräykset. Somerolla Janne Käkönen, toimitusjohtaja ARSKAMETALLI OY 5

6 TURVALLISUUSTIEDOT Laitteen saa asentaa vain riittävän pätevyyden omaava henkilö. Noudata asennustyössä voimassa olevia työturvallisuusmääräyksiä. Väärä asennustapa voi johtaa henkilövahinkoihin tai aiheuttaa laitteen vaurioitumiseen. Virheellisesti asennettu laite ei välttämättä toimi oikein ja sen kapasiteetti voi laskea. Lue asennusohje tarkkaan ennen asennuksen aloittamista. Yleiset turvallisuustiedot - Käytä aina suojavälineitä kuivuriosien asennuksessa ja käsittelyssä. - Pysäytä kone ja katkaise virta ennen minkään tyyppisen asennus- tai kunnossapitotyön suorittamista. - Konetta ei saa käynnistää ilman että kaikki luukut, yhteet, kannet ja suojat on asennettu siten, että ne voidaan avata vain työkaluilla. - Kone on varustettu suojilla ja varoitustarroilla EU:n konedirektiivin mukaan. Huomioi kaikki varoitustarrat ennen koneen käyttöönottoa. - Varmista, että koneen käytöstä kulloinkin vastaava henkilö on hyvin perehtynyt sen toimintaan ja turvallisuusmääräyksiin. - Lue kunnossapito- ja vianetsintäohjeet erillisestä kunnossapito-ohjeesta ennen koneen käyttöönottoa. - Tuotteiden pakkausmateriaalit on hävitettävä asianmukaisesti. Sähköturvallisuus - Sähkökeskuksen asentajan täytyy olla ammattitaitoinen ja pätevä sähköasentaja. - Työvirtakytkimen tulee olla kiinteästi asennettu ja sijoitettu siten, että se on helposti ulottuvilla kunnossapitotöitä tehtäessä. - Varmista, että moottorisuojakytkin on asetettu moottorille tarkoitettuun ampeerilukemaan. 6 ARSKAMETALLI OY

7 KONEISTON KOKOONPANO 1A ARSKAMETALLI OY 7

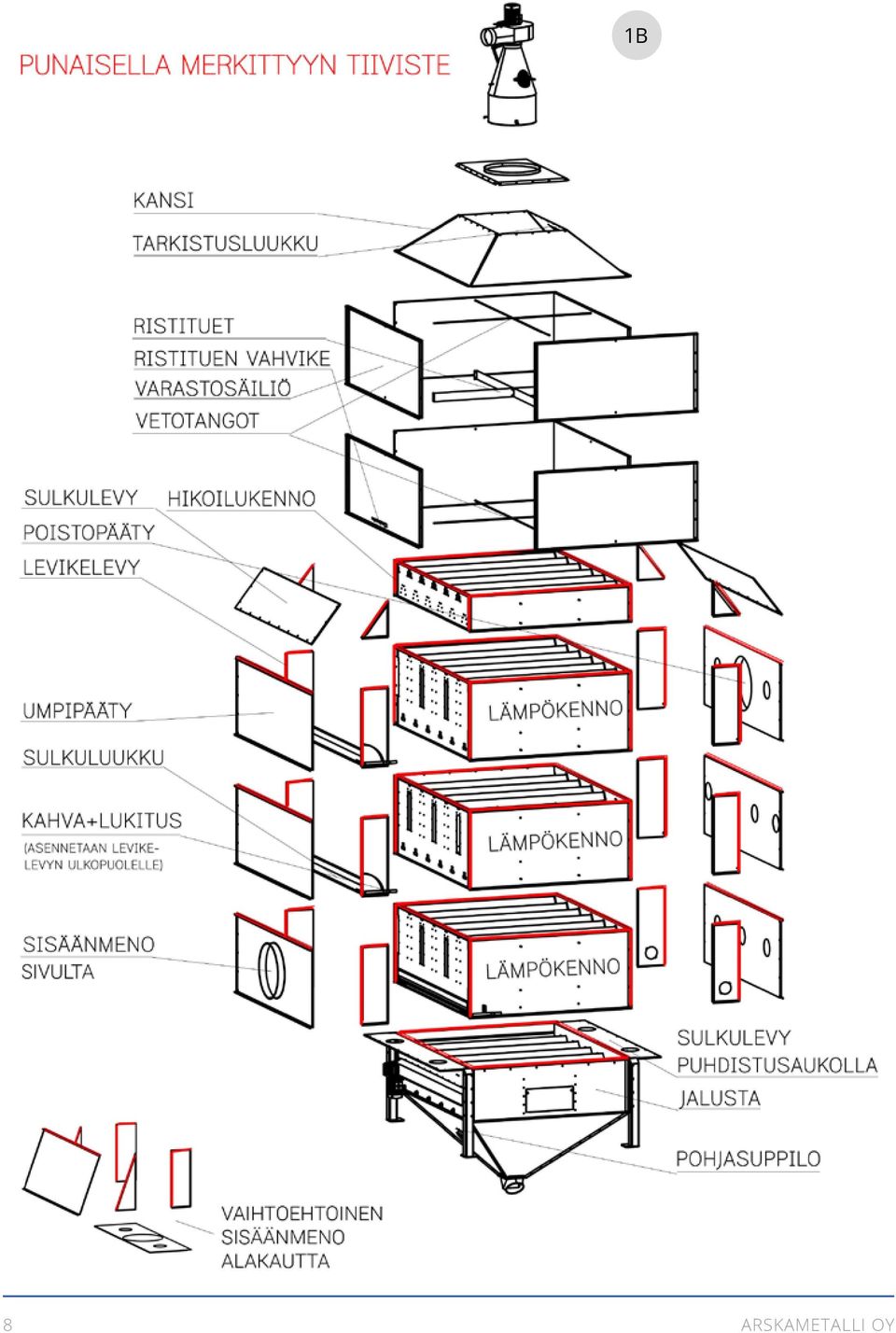

8 8 ARSKAMETALLI OY 1B

9 JALUSTA Jalusta asennetaan tukevalle alustalle tolppien tai palkkien päälle (katso oikea korkeus mittapiirustuksesta). Puhdistusaukko suositellaan asennettavaksi elevaattoriin päin. 2 ELEVAATTORI KUIVURI MITTA 68 tn Plantaasi mm 68 tn Special mm 68 tn Magnum mm 92 ja 118 tn Plantaasi mm 92 ja 118 tn Special mm 92 ja 118 tn Magnum mm ARSKAMETALLI OY 9

10 KENNOT 3A Tarkista kennojen asennussuunta ja -järjestys ennen työn aloittamista! Kiinnitä tiivistenauha reikärivien sisäpuolelle kuvan 1B (s. 8) mukaan. Nosta alakenno jalustan päälle. Laita kokoamispultit (8 x 16mm) reikiinsä, mutta jätä mutterit löysälle. Asenna sulkulevyt jalustan ja alakennon väliin nostamalla hieman alakennoa. Tarkista, että piensiemenluukku on uunin puolella. Kiristä pultit. Asenna loput kennot kuvan 3A osoittamalla tavalla. Voit asentaa ilmapäädyt joko kennojen asennuksen yhteydessä tai jälkeenpäin. Ilmapääty koostuu päätylevystä ja kahdesta sivulevystä. Poistopuolen päätylevyissä on Ø240mm puhdistusluukut poistosolien kohdalla. Poistoilmapäädyn alimmat sivulevyt on varustettu puhdistusluukuilla. 3B 10 ARSKAMETALLI OY

11 Tiivistä ilmapäädyt kuvan 1B (s. 8) mukaan. Asenna sulkuluukut tuloilmapäätyyn kuvan 3B mukaisesti (huom! akseli yläpuolelle). Asenna sulkuluukkujen käyttökahvat samansuuntaisiksi luukkujen kanssa. Kiinnitä lukitusosa ilmapäädyn sivulevyn ulkopuolelle. Asenna yläsulkulevyt paikoilleen ennen varastosäiliöiden asentamista. VARASTOSÄILIÖT Varastosäiliöt koostuvat kahdesta sivulevystä ja kahdesta päätylevystä. Kokoa varastosäiliöt ennen niiden asentamista. Ristituenta voidaan asentaa paikoilleen ennen säiliön asentamista. Ristituet kiinnitetään 10 x 20mm kokoamispulteilla (muista neliöprikat). Vetotangot (kierretanko) asennetaan alimman varastosäiliön alareunaan ja ylimmän varastosäiliön yläreunaan. Huom! Alimman varastosäiliön osat ovat paksumpaa materiaalia, kun varastosäiliöitä on neljä tai useampi päällekkäin. 4 ARSKAMETALLI OY 11

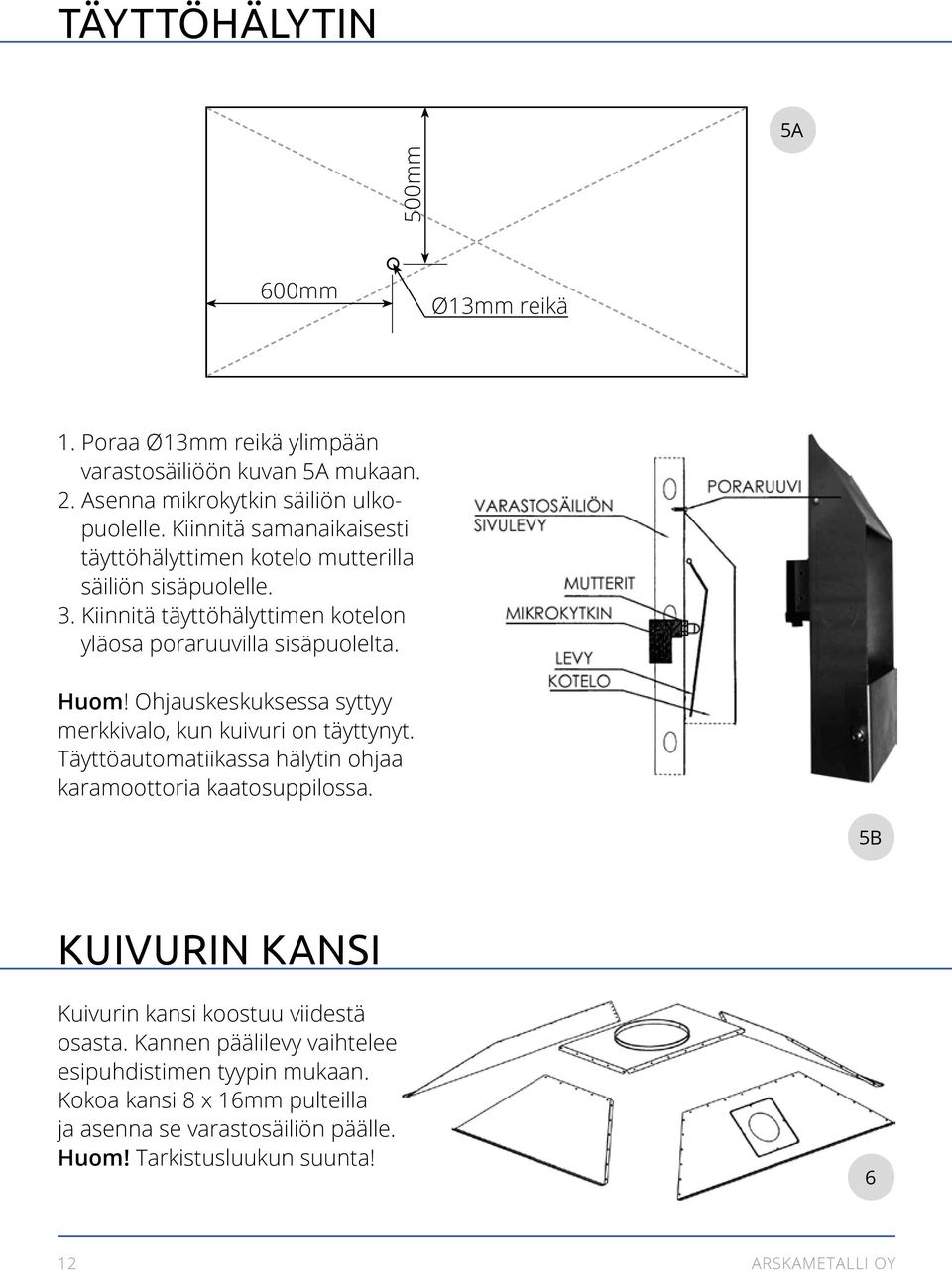

12 TÄYTTÖHÄLYTIN 5A 500mm 600mm Ø13mm reikä 1. Poraa Ø13mm reikä ylimpään varastosäiliöön kuvan 5A mukaan. 2. Asenna mikrokytkin säiliön ulkopuolelle. Kiinnitä samanaikaisesti täyttöhälyttimen kotelo mutterilla säiliön sisäpuolelle. 3. Kiinnitä täyttöhälyttimen kotelon yläosa poraruuvilla sisäpuolelta. Huom! Ohjauskeskuksessa syttyy merkkivalo, kun kuivuri on täyttynyt. Täyttöautomatiikassa hälytin ohjaa karamoottoria kaatosuppilossa. 5B KUIVURIN KANSI Kuivurin kansi koostuu viidestä osasta. Kannen päälilevy vaihtelee esipuhdistimen tyypin mukaan. Kokoa kansi 8 x 16mm pulteilla ja asenna se varastosäiliön päälle. Huom! Tarkistusluukun suunta! 6 12 ARSKAMETALLI OY

13 ESIPUHDISTIN Esipuhdistimet 200 ja 250 asennetaan kannen päälle ilman kiinnitystä. Puhdistimen ja kannen reunan väliin jää n. 50mm korvausilma-aukko, jota ei saa tukkia. Roskaputkena käytetään kierresaumaputkea. Puhaltimien ulostulot voi suunnata vapaasti roskaputkiston mukaan. Suunnittele putkisto siten, että siinä on mahdollisimman vähän mutkia. Älä yhdistä pohjaimurin ja esipuhdistimen roskaputkistoja. ESIPUHDISTIN 150: Kiinnitä puhallin Ø200mm sidevyöllä elevaattorin yläpäähän kuvan 7B osoittamalla tavalla. ESIPUHDISTIN 200 Kiinnitä puhallin Ø200mm sidevyöllä alaosan päälle. ESIPUHDISTIN 250 Puhaltimen ja kartio-osan liitosta ei tehdä siteellä, vaan osat menevät sisäkkäin. VILJAN- SUIHKUOHJAIN 7A 7B POHJAIMURI IMURI PYÖRIMISSUUNTA 1. Asenna puhallin Ø200mm sidevyöllä jalustan pohjasuppilossa olevaan ulosottoon. 2. Suuntaa puhaltimen ulosotto roskaputken mukaisesti. 8 ARSKAMETALLI OY 13

14 ELEVAATTORI Sovita elevaattorin alapää paikoilleen. Tarkista mitat mittapiirustuksesta. Käytä sovittamisessa tarvittaessa apuna kaatosuppilon liitoskappaletta (joka kiinnitetään lopullisesti alapäähän vasta elevaattorin kokoamisen jälkeen). Asenna putket sidevöiden ja välilevyjen avulla paikoilleen. Suuntaa hitsaussaumat toisiaan vasten. Alin ja ylin sidevyöpari jätetään ilman välilevyjä. Varmista, että alapää on tarkasti vaakasuorassa ennen putkien asentamista. Tarkistusluukulla varustettu putki asennetaan sellaiselle korkeudelle, että sen kautta voidaan suorittaa hihnan kiristys ja kuppien asentaminen. Suosittelemme tukemaan elevaattorin putkista muihin rakenteisiin kuuden metrin välein. Asenna yläpää paikoilleen. Suuntaa jakaja kohti koneistoa. Varmista elevaattorin putkiston suoruus sekä ylä- ja alapään samansuuntaisuus ennen yläpään kiinnittämistä ja tukemista rakenteisiin. Asenna elevaattorin kuppihihna paikoilleen. Varmista, ettei hihna jää kierteelle. Hihnatyypistä riippuen kumikerros voi olla ohuempi hihnan toisella puolella. Tässä tapauksessa asenna ohuempi puoli kuppihihnapyörää vasten. Kiristä hihna kiristinlaiteen avulla (luukkuputki) ja liitä hihna jatkosrautojen avulla. Kiristä jatkoksen ruuvit vaiheittain, jotta siitä tulee suora. Jatka kiristämistä, kunnes raudat puristuvat jonkin verran hihnan sisään. 9A 9B 14 ARSKAMETALLI OY

15 Pyöritä hihnaa käsin ja tarkista, että se kulkee hihnapyörien keskellä. Säädä hihnan asema tarvittaessa löysäämällä laakerin kiinnitys. Laakerin korkeutta säätämällä (pitkä jatkomutteri) hihnan asema muuttuu. Kiinnitä kupit hihnaan kuppihihnaruuveilla ja Nyloc-muttereilla. Kiinnitä kuppeja ensin noin kahden metrin välein, jotta hihna pysyy tasapainossa. Lisää loput kupit hihnaan vaiheittain. Mutterien esikiristys on helpointa tehdä yläpään hihnapyörän päällä, jolloin pyörä painaa ruuvin kannan hihnaan estäen sen pyörähtämisen. Lopullinen kiristys tehdään tarkistusluukun kohdalla. Ruuvin kannan tulee upota hihnaan n. 1mm verran. Säädä yläpään säätölevy n. 7mm etäisyydelle kupeista. ELEVAATTORIN VAIHDEMOOTTORI Irrota momenttituki yläpäästä ja kiinnitä se vaihdemoottoriin. Asenna vaihdemoottori ja kiila akselille ja kiinnitä se ruuvilla ja aluslevyllä. Kiinnitä momenttituki yläpäähän. Asenna huohotin 5,5 / 7,5kW moottorien vaihteisiin. Käytössä olevien vaihteiden öljyn riittävyys tulee tarkistaa säännöllisesti ja tarvittaessa lisätä öljyä. Öljyn määrän tulee 4kW:n vaihteissa kaikissa tilanteissa olla vähintään 1,8 litraa. 5,5kW:n ja 7,5kW:n vaihteissa öljyn määrä on 3,5 litraa. HUOHOTIN 10A Käytettävä öljy: Shell Omala S4 WE Advanced Synthetic Gear 320 MOMENTTITUKI ELEVAATTORIN JA KONEISTON VÄLINEN PUTKITUS TELESKOOPPI 10B 10C ARSKAMETALLI OY 15

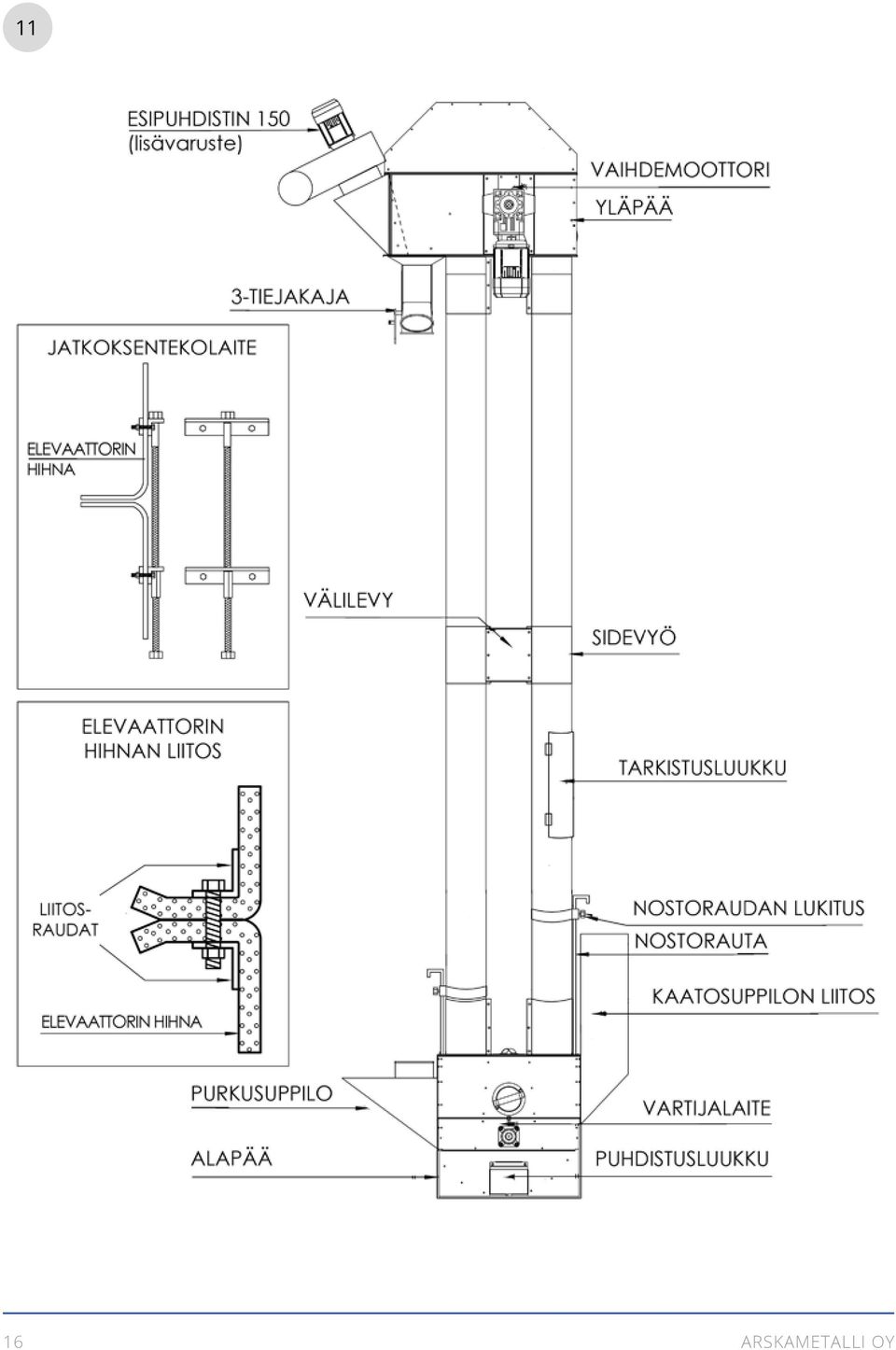

16 11 16 ARSKAMETALLI OY

17 ALINOPEUDEN VARTIJA Asenna vartijalaitteen kotelo elevaattorin alapään laakerien jatkomuttereihin. Kiinnitä pyörijä akselin päähän. Säädä pyörijän ja anturin välinen etäisyys. VARTIJAN PULSSIMÄÄRÄ: 80% VARTIJAN START-AIKA: 10s. 12A Väli 3-5mm 12V = anturin + E1 = anturin pulssi 0V = anturin - 11 = ohjauskärki 14 = elevaattorin kontaktoriin A1 A2 = sähkö elevaattorin kytkimeltä = nolla 12B ARSKAMETALLI OY 17

18 KUIVURIUUNI Tarkista oikea suutinkoko sivulta 53! Kuivuriuuni on sijoitettava rakennuspiirustusten mukaisesti palonkestävästä aineesta valmistettuun huoneeseen. Jos uunihuonetta ei tehdä muuraamalla tiilestä tai valamalla betonista, on syytä selvittää paikalliselta paloviranomaiselta, minkälainen rakenne täyttää määräykset. Öljypolttimen edessä tulisi olla vähintään 80cm vapaata tilaa huoltotoimenpiteitä varten. Kuivuriuuni voidaan myös sijoittaa tehdasvalmisteiseen uunihuoneeseen, joka on sisäasiainministeriön hyväksymä. 13A 13B Asenna uuni ja puhallin tukevalle alustalle estääksesi niitä resonoimasta! - Kuivuriuuni tulisi sijoittaa siten, että päästäisiin mahdollisimman lyhyellä lämpöputkella kuivurin siiloon. - Lämpöputken asentaminen kuivuriuuniin ja siilon välille on huomattavasti helpompi suorittaa jos uunihuoneen seinä, josta putket tulevat lävitse, tehdään vasta, kun putket ovat jo paikoillaan. - Puhaltimen ilmansaantia varten otetaan pölyttömästä paikasta lämmitettävä ilma suoraan putkea myöten ulkoilmasta puhaltimeen. Ilma-aukon alareunan tulee olla vähintään 100cm korkeudella maan pinnasta ulkopuolelta mitattuna. Ilma-aukon suojaksi asetetaan verkko putken päähän ulkopuolelle. - Uunihuoneen seinässä tulee olla kaksi ilmaventtiiliä, toinen lattianrajassa, toinen seinän yläreunassa, joiden koot ovat vähintään 25 x 25cm / 2 x 600cm 2. - Kuivuriuunin sähköjohdot on tuotava metalliputken sisällä lattianrajassa tai muoviputken sisässä betonista läpi käyttömoottorin kohdalle. - Öljyjohdot tuodaan 8 / 10 mm kupariputkilla öljypolttimon kohdalle siten, että taipuisat polttimon liitosputket voidaan kiinnittää kupariputkiin. Öljyputket on suojattava kolhiintumista vastaan. Öljyputkiin on asennettava suodatin ja sulkuventtilit sekä imuputkeen takaiskuventtiili. 18 ARSKAMETALLI OY

19 SAVUPIIPPU Savupiippu asennetaan vasta sitten, kun kuivuriuuni on paikoillaan eikä sitä enää siirretä. Putken päähän asennetaan sadehattu. Jos savuhormi on vähintään 150cm kuivaamorakennuksen seinästä, tulee savuputken korkeuden olla vähintään 400cm kuivuriuunin päältä mitattuna. Jos savupiippu läpäisee kuivaamorakennuksen vesikaton tai on lähempänä kuin 100cm seinän ulkopinnan ja 70cm räystään syttyviä rakenteita, on se huolellisesti eristettävä tässä annettujen ohjeiden mukaan. Jos savuputki läpäisee kuivaamorakennuksen vesikaton tai on alle 150cm rakennuksen seinästä, tulee sen ulottua vähintään 80cm katon tai sen jatkeen yli. Savuputki tulee huolellisesti eristää koko pituudeltaan siitä osin, kun se viedään kuivurirakennuksen tai minkä tahansa rakenteen läpi vähintään 100mm paksulla, palamattomalla ja kuumuutta kestävällä mineraalivillalla, jonka tilavuuspaino on vähintään 100kg / m 3 ja sintraantumislämpötila vähintään +900 C tai vastaavalla materiaalilla. Eristys tulee suojata vähintään 0,5mm sinkityllä teräslevystä tehdyllä suojaputkella. Savuputken tulee olla valmistettu vähintään 3,0mm vahvuisesta seostamattomasta teräslevystä tai vastata sitä. 14 ARSKAMETALLI OY 19

20 KUIVURI ASENNETTUNA ARSKAMETALLI OY

21 SÄHKÖISTYS Taajuusmuuttajan ja syöttömoottorin kytkeminen yhteen Kun kytket moottorin johdot kiinni, tarkista, että olet asentanut liuskat oikein päin (moottori kytkettävä kolmioon)! 16 SYÖTTÖLAITE Ohjeellinen syöttönopeus 15 Hz, jäähdytyksessä kiinteä arvo 22 Hz (ei säädettävissä). KETJUN KIRISTYS SYÖTTÖLAITTEEN PYÖRIMISSUUNTA 17A 17B ARSKAMETALLI OY 21

22 SUPERWAGON 18A SADESUOJAT PEITELEVYT Suunta A Ulos asentaessa kaikki putkisaumat pitää tiivistää massalla ja kaikkien moottorien pyörimissuunnat on tarkastettava. 22 ARSKAMETALLI OY

23 18B ASENNUSLEVY PUTKEN YLÄREUNAAN 330mm Suunta A ARSKAMETALLI OY 23

24 Kasausjärjestys 18C 1. Pohjaruuvi (elevaattori / koneisto) 2. Kaatosuppilo 3. Koneisto 4. Hoitotaso 5. Elevaattori 6. Esipuhdistin Suunta A 24 ARSKAMETALLI OY

25 18D Suunta A ARSKAMETALLI OY 25

26 HOITOTASO Seinäkiinnikkeet kiinnitetään ilmapäätyyn itseporautuvalla ruuvilla 6,3 x 16mm ARSKAMETALLI OY

27 ARSKAMETALLI OY 27

28 OHJAUSKESKUS 20 Moottorien merkkivalot Moottorien käyttökytkimet Moottorisuojakytkimien palautuspainikkeet Täyttöautomatiikka START-painike, toimii myös täyttöhälyttimen merkkivalona Kaatosuppilon luukun käyttökytkin (lisävaruste) Toimii automaattisesti, jos täyttöautomatiikka on valittuna Hätä-seis -kytkin Katkaisee laitteiston toiminnan. Vapauta kiertämällä painiketta myötäpäivään. Hätä-seis kytkimen vapautuspainike Kuittauspainike, joka sallii automaattitoiminnon hätä-seis kytkimen käytön jälkeen. 28 ARSKAMETALLI OY

29 Syöttölaitteen kierrosnopeus Jalustassa olevan syöttölaitteen portaaton säädin Jalustassa olevan syöttölaitteen moottorin taajuuden näyttö - norm Hz, jäähdytyksessä 22Hz (ei säädettävissä) Termostaatti: kuivauslämpötila Termostaatti: kuivauksen katkaisulämpötila Ylilämpötermostaatti (LTM) Tehdasasetukset: (ei säädettävissä) - ylilämpö 90 c - jäähdytyslämpötila 50 c Toiminnan valintakytkin KÄSI = käsikäyttö TÄYT = kuivaustoiminta (täyttö / kuivaus / jäähdytys) 0 = seis AUTO = kuivaustoiminta (kuivaus / jäähdytys) Elevaattorin moottorin virtanäyttö Moottorien virta-arvot 100% kuormalla: 4,0 kw 8,5 A 5,5 kw 11,3 A 7,5 kw 15,2 A Käyttötuntimittari Laskee uunin puhaltimen käyttötunnit ARSKAMETALLI OY 29

30 TOIMENPITEET ENNEN KÄYTTÖÖNOTTOA Viljankuivuri tarkista syöttölaitteen moottorin pyörimissuunta tarkista, että kaikki luukut ja kannet ovat suljettuina tarkista pohjaimurin pyörimissuunta Elevaattori tarkista pyörimissuunta tarkista, että kaikki luukut ja kannet ovat suljettuina tarkista kuppihihnan kireys ja että se kulkee hihnapyörien keskellä kiristä kuppihihna tarvittaessa tarkista yläpään ohjauslevyn etäisyys kupeista tarkista jakajan toiminta Kuivuriuuni tarkista puhaltimen pyörimissuunta varmista, ettei savukaasuputkistossa ole vuotoja varmista, ettei ilmaputkistossa ole vuotoja sulje kaikki luukut ja kannet tilaa öljypoltinasentaja suorittamaan polttimen säätö (muista takuuasiat) tarkista, että nuohousluukut ovat tiiviit tarkista ylilämpötermostaatin toiminta sulkemalla ilmansäätöläppä ja käynnistämällä uuni. Öljypolttimen on sammuttava, kun lämpö nousee yli asetetun rajan. Poltin saa käynnistyä uudelleen vasta, kun lämpötila on laskeutunut asetetun arvon alle. 30 ARSKAMETALLI OY

31 TOIMENPITEET ENNEN KUIVAUSKAUTTA Viljankuivuri tarkista, että kuivuri on tyhjä tarkista, että kuivauskennojen sulkuluukut ja piensiemenläppä ovat auki tarkista, että syöttökaukalot ovat kiinni voitele laakerit ja ketjut Elevaattori tarkista, että elevaattori on tyhjä tarkista kuppihihnan kireys ja että se kulkee hihnapyörien keskellä kiristä kuppihihna tarvittaessa tarkista yläpään ohjauslevyn etäisyys kupeista sulje kaikki luukut ja kannet tarkista jakajan toiminta voitele laakerit Kuivuriuuni tarkista, että uuni on puhdas sulje kaikki luukut ja kannet tarkista, että poltin palaa puhtaasti. Tilaa tarvittaessa öljypoltinasentaja suorittamaan polttimen säätö. tarkista, että nuohousluukut ovat tiiviit (vaihda tiiviste tarvittaessa) tarkista ylilämpötermostaatin toiminta sulkemalla ilmansäätöläppä ja käynnistämällä uuni. Öljypolttimen on sammuttava, kun lämpö nousee yli asetetun rajan. Poltin saa käynnistyä uudelleen vasta, kun lämpötila on laskeutunut asetetun arvon alle. Esipuhdistin tarkista, että esipuhdistin on tyhjä voitele laakerit ARSKAMETALLI OY 31

32 TERMOSTAATTIEN ASETTELU A1 ja A2 Paina näppäintä jolloin näytössä näkyy asetteluarvo. Samalla kun painat näppäintä voit säätää arvoa näppäimillä ja. TEHDASASETUKSET: A1 kuivaus 40 : SP1 = 39 + hystereesi 1, jolloin jäähdytys alkaa 40 asteessa A2 2. suutin 70 : SP1 = 69 + hystereesi 2, jolloin liekki sammuu 71 ja syttyy 69 asteessa A3: Käyttäjän ei tarvitse muuttaa tehdasasetuksia VILJANKUIVURIN TÄYTTÄMINEN Täyttäminen manuaalisesti käännä ohjelmavalitsin KÄSI-asentoon käynnistä elevaattori ja esipuhdistin avaa elevaattorin kaatosuppilon puoleinen sulkuluukku kun kuivuri on täynnä, Täyttöautomatiikka Start-painikkeeseen syttyy valo sulje kaatosuppilon puoleinen sulkuluukku sammuta elevaattori ja esipuhdistin kuivuri voidaan täyttää aivan kannen yläreunaan asti, koska Arska-viljankuivurissa ei tapahdu viljan turpoamista Compact-kuivurin täyttäminen käynnistä elevaattori avaa kaatosuppilon luukku kippaa viljaa varovasti kaatosuppiloon käynnistä kaatosuppilon pohjaruuvi vasta, kun vilja ei enää valu itsestään elevaattoriin 32 ARSKAMETALLI OY

33 VILJANKUIVURIN KÄYTTÖ OHJAUKSEN TYYPPI TÄYTTÖ KUIVAUS JÄÄHDYTYS Vakio-ohjaus manuaalinen automaattinen automaattinen Täyttöautomatiikka automaattinen automaattinen automaattinen Huom! Öljypoltin ei käynnisty, ellei syöttölaitteen moottori ole käynnissä! Käyttö manuaalisesti käännä ohjelmavalitsin KÄSI-asentoon käännä puhaltimen, elevaattorin, syöttölaitteen, esipuhdistimen, pohjaimurin ja öljypolttimon kytkimet 1-asentoon Kun vilja on kuivunut haluttuun kosteuteen, sammuta öljypoltin (kytkin 0-asentoon). Jäähdytä viljaa n. 2h (jäähdytysaika riippuu ulkoilman lämpötilasta). Sammuta laitteet. Käyttö automaattitoiminnolla Automatiikka ohjaa kuivausta varustetasosta riippuen. käännä ohjelmavalitsimen kytkin 0-asentoon säädä jäähdytysaika (1-3h) käännä puhaltimen, elevaattorin, syöttölaitteen, esipuhdistimen, pohjaimurin ja öljypolttimon kytkimet 1-asentoon käännä ohjelmavalitsin AUTO-asentoon Käyttö täyttöautomatiikalla käännä ohjelmavalitsimen kytkin 0-asentoon säädä jäähdytysaika (1-3h) käännä puhaltimen, elevaattorin, syöttölaitteen, esipuhdistimen, pohjaimurin ja öljypolttimon kytkimet 1-asentoon käännä ohjelmavalitsin TÄYTTÖ-asentoon Kun vilja on saavuttanut ylärajan, karamoottori sulkeutuu ja n. 30 sekunnin kuluttua kuivuri aloittaa normaalin automaattikuivauksen. Karamoottoria voi ohjata käsin kytkimellä. Se aukeaa vain, kun elevaattori on käynnissä. ARSKAMETALLI OY 33

34 MAHDOLLISIA KÄYTTÖHÄIRIÖITÄ Syöttölaite EPÄTASAINEN SYÖTTÖ: esineitä syöttötelojen päällä (puu, kivi, ym.) ketju katkennut ketjupyörän kiinnitys irti / katkennut SYÖTTÖLAITE PYSÄHTYNYT TAI EI KÄYNNISTY: moottorin lämpösuojarele lauennut tai sulake palanut SYÖTTÖLAITE EI JAKSA SYÖTTÄÄ: - moottori kytketty väärin (pitää olla kolmiossa) - kiihdytysparametri väärin taajuusmuuntajassa Elevaattori ELEVAATTORI KÄY MUUTAMAN SEKUNNIN JA SAMMUU: kuppihihna löysällä (vartija toiminut) kiilahihnat luistavat tai ovat löysällä (vanhat mallit) alinopeuden vartija ei toimi, pulssimäärä väärä tai anturi liian kaukana kohteesta ELEVAATTORI EI KÄYNNISTY: moottorin lämpösuojarele lauennut tai sulake palanut ELEVAATTORI KOLISEE: alapään akseli on vinossa kuppihihna kulkee toisessa laidassa kuppihihna löysällä tai liian kireällä kuppihihnan liitos vinossa kuppeja irti tai irronnut laakereiden lukitukset auenneet elevaattorin putket liitoksistaan irti tai putket vinossa yläpäässä oleva viljasuihkun säätölevy on irronnut tai on liian lähellä kuppeja elevaattorin kuppihihna on kiertynyt asennettaessa ympäri 34 ARSKAMETALLI OY

35 Kuivuriuuni POLTIN SAMMUU HETKEN KULUTTUA SYTTYMISESTÄ TAI KÄYTÖN AIKANA: liekinvartija likaantunut tai on virheellisessä asennossa suutin tukkeutunut tai irti sakkakuppi likainen ilmanvuoto öljyletkussa tai öljyletku litistynyt sytytyskärjet likaantuneet tai niiden asento on virheellinen öljyä tai vettä pesässä öljyhanat kiinni tai öljy loppunut kannen tiivisteet hapertuneet (uuni vuotaa) SÄHKÖVERKOSSA OLLUT SÄHKÖKATKO: uuni automaattisesti jäähdyttää puhallusilman 40 C -asteeseen, vasta tämän jälkeen kytkeytyy sähkövirta öljypolttimolle jos jäähdytys ollut käynnissä, salpalohkorele (K21) pitää jäähdytyksen käynnissä ÖLJYPOLTIN EI KÄYNNISTY: öljypolttimen moottorin lämpösuojarele lauennut termostaatti toiminut, jäähdytys käynnissä huoltokytkin ei ole päällä öljypoltin on saranastaan irti ylärajatermostaatin asento liian alhainen alaraja liian alhainen, automatiikan asetus estää polttimen käynnistymisen ylärajatermostaatti kuoleentunut (lämpötilavaara) lämpötila noussut liian korkealle (termostaatti katkaissut) jos jäähdytys ollut käynnissä sähkökatkon aikana, salpalohkorele (K21) pitää jäähdytyksen käynnissä ARSKAMETALLI OY 35

36 HUOLTOTOIMENPITEET Ensimmäisen käyttökauden jälkeen ELEVAATTORI: Jälkikiristä kuppihihna ensimmäisen käyttökauden jälkeen. Kiristys tehdään luukkuputken kohdalla. Poista kupit hihnan jatkoksen kohdalta. Kiinnitä kiristinlaite hihnaan, avaa jatkos ja kiristä hihna n. 1% sen kokonaispituudesta. Leikkaa ylimääräinen hihna pois ja liitä hihna jatkosrautojen avulla. Kiinnitä irrotetut kupit. Tarkista, että hihna kulkee kuppihihnapyörien keskellä ja säädä tarvittaessa. Tarkista vaihdemoottorin öljypinnan taso ja lisää tarvittaessa öljyä. Tarkista ja voitele laakerit. Jokaisen käyttökauden jälkeen VILJANKUIVURI: puhdista jalustan tarkastusaukosta pohjasuppiloon mahdollisesti kerääntyneet epäpuhtaudet mikäli viimeiseksi on kuivattu rypsiä, on välttämätöntä kierrättää esim. kovalla nopeudella siilossa, jotta mahdollisesti suomulevyrakenteisiin tarttuneet siemenet irtoaisivat avaa kuivurin kannessa oleva puhdistusaukko ja puhdista kansi ja yläsäiliöt pölystä ELEVAATTORI: puhdista ala- ja yläpäähän kertyneet epäpuhtaudet ja voitele laakerit avaa vartijan kansi ja voitele pyörijän nivelet ohuella voiteluöljyllä puhdista elevaattorin putket esim. puhdistusharjalla ESIPUHDISTIN: puhdista epäpuhtaudet hajoitussiivikon päältä ja imuriosan sisältä KUIVURIUUNI: puhdista lämpölaite aina kuivauskauden päätyttyä ja aina tarpeen vaatiessa tulipesän puhdistamisen voi suorittaa polttimon irroittamisen jälkeen lämmönvaihtimien puhdistamista varten uunin päällä on kaksi puhdistusluukkua ja savuputken lähdössä yksi tarkasta ja puhdista öljysuodatin riittävän usein käyttökauden aikana 36 ARSKAMETALLI OY

37 LÄMPÖPUTKI Ø630 mm ARSKAMETALLI OY 37

38 ELEVAATTORI 68tn A mm B mm C mm D mm E mm F mm 16,0 m 3 (1,5 + 1,5) min ,3 m 3 (1,5 + 2) min ,9 m 3 (2,5 + 2) min ,2 m 3 (2,5 + 2,5) min ,6 m 3 (3,5 + 2) min ,8 m 3 (3,5 + 2,5) min ,1 m 3 (3,5 + 3) min ,8 m 3 (3,5 + 4) min ,4 m 3 (4,5 + 4) min ,0 m 3 (4,5 + 5) min ELEVAATTORI 92 / 118tn A mm B mm C mm D mm E mm F mm 16,0 m 3 (1,5 + 1,5) min ,3 m 3 (1,5 + 2) min ,9 m 3 (2,5 + 2) min ,2 m 3 (2,5 + 2,5) min ,6 m 3 (3,5 + 2) min ,8 m 3 (3,5 + 2,5) min ,1 m 3 (3,5 + 3) min ,8 m 3 (3,5 + 4) min ,4 m 3 (4,5 + 4) min ,0 m 3 (4,5 + 5) min JALKOJEN MITAT KONEISTON ULKOMITAT ja MAGNUM-MALLI ARSKAMETALLI OY ARSKAMETALLI OY

39 ELEVAATTORI 68tn A mm B mm C mm D mm E mm F mm 16,9 m 3 (2,5 + 2) min ,7 m 3 (2,5 + 3) min ,7 m 3 (3,5 + 3) min ,5 m 3 (3,5 + 4) min ,5 m 3 (4,5 + 4) min ,3 m 3 (4,5 + 5) min ELEVAATTORI 92 / 118tn A mm B mm C mm D mm E mm F mm 16,9 m 3 (2,5 + 2) ,7 m 3 (2,5 + 3) ,7 m 3 (3,5 + 3) ,5 m 3 (3,5 + 4) ,5 m 3 (4,5 + 4) ,3 m 3 (4,5 + 5) ALAKAUTTA SISÄÄN SIVULTA SISÄÄN SPECIAL-MALLI ARSKAMETALLI OY ARSKAMETALLI OY 39

40 ELEVAATTORI 68tn A mm B mm C mm D mm E mm F mm 13,5m 3 (2,5 + 2) ,6m 3 (2,5 + 3) ,0m 3 (3,5 + 3) ,1m 3 (3,5 + 4) ,5m 3 (4,5 + 4) PLANTAASI-MALLI ARSKAMETALLI OY ARSKAMETALLI OY

41 ELEVAATTORI 92 / 118tn A mm B mm C mm D mm F-M 53,2 m 3 (2,5 + 2) F-M 60,4 m 3 (3,5 + 3) F-M 69,6 m 3 (3,5 + 3) F-M 76,8 m 3 (4,5 + 4) F-M 86,0 m 3 (4,5 + 4) F-M 93,2 m 3 (5,5 + 5) JEMAn T45-kuljettimella Elevaattorin ja koneiston keskilinjan etäisyys 220mm MULTIWAGON-VAUNUKUIVURI ARSKAMETALLI OY ARSKAMETALLI OY 41

42 ELEVAATTORI 68tn A mm B mm C mm D mm E mm ELEV. KORKEUS mm M 16,0 m 3 (1,5 + 1,5) M 18,3 m 3 (1,5 + 2) M 21,9 m 3 (2,5 + 2) M 24,2 m 3 (2,5 + 2,5) M 25,6 m 3 (3,5 + 2) M 27,8 m 3 (3,5 + 2,5) M 30,1 m 3 (3,5 + 3) M 34,8 m 3 (3,5 + 4) M 38,4 m 3 (4,5 + 4) M 43,0 m 3 (4,5 + 5) ELEVAATTORI 92 / 118tn A mm B mm C mm D mm E mm ELEV. KORKEUS mm M 16,0 m 3 (1,5 + 1,5) M 18,3 m 3 (1,5 + 2) M 21,9 m 3 (2,5 + 2) M 24,2 m 3 (2,5 + 2,5) M 25,6 m 3 (3,5 + 2) M 27,8 m 3 (3,5 + 2,5) M 30,1 m 3 (3,5 + 3) M 34,8 m 3 (3,5 + 4) M 38,4 m 3 (4,5 + 4) M 43,0 m 3 (4,5 + 5) SUPERWAGON-VAUNUKUIVURI ARSKAMETALLI OY ARSKAMETALLI OY

43 ELEVAATTORI 68tn A mm B mm C mm D mm E mm ELEV. KORKEUS mm S 12,0 m 3 (1,5 + 1,5) S 16,9 m 3 (2,5 + 2) S 20,7 m 3 (2,5 + 3) S 23,7 m 3 (3,5 + 3) S 27,5 m 3 (3,5 + 4) S 30,5 m 3 (4,5 + 4) S 34,3 m 3 (4,5 + 5) ELEVAATTORI 92 / 118tn A mm B mm C mm D mm E mm ELEV. KORKEUS mm S 16,9 m 3 (2,5 + 2) S 20,7 m 3 (2,5 + 3) S 23,7 m 3 (3,5 + 3) S 27,5 m 3 (3,5 + 4) S 30,5 m 3 (4,5 + 4) S 34,3 m 3 (4,5 + 5) ELEVAATTORI 68tn A mm B mm C mm D mm E mm ELEV. KORKEUS mm M 16,0 m 3 (1,5 + 1,5) M 18,3 m 3 (1,5 + 2) M 21,9 m 3 (2,5 + 2) M 24,2 m 3 (2,5 + 2,5) M 25,6 m 3 (3,5 + 2) M 27,8 m 3 (3,5 + 2,5) M 30,1 m 3 (3,5 + 3) M 34,8 m 3 (3,5 + 4) M 38,4 m 3 (4,5 + 4) M 43,0 m 3 (4,5 + 5) ELEVAATTORI 92 / 118tn A mm B mm C mm D mm E mm ELEV. KORKEUS mm M 16,0 m 3 (1,5 + 1,5) M 18,3 m 3 (1,5 + 2) M 21,9 m 3 (2,5 + 2) M 24,2 m 3 (2,5 + 2,5) M 25,6 m 3 (3,5 + 2) M 27,8 m 3 (3,5 + 2,5) M 30,1 m 3 (3,5 + 3) M 34,8 m 3 (3,5 + 4) M 38,4 m 3 (4,5 + 4) M 43,0 m 3 (4,5 + 5) COMPACT-KUIVURI ARSKAMETALLI OY ARSKAMETALLI OY 43

44 KUIVURI- UUNI A mm B mm C mm D mm E mm F mm G mm H Ø I Ø J mm K mm L mm 3000S S S / / S KUIVURI- UUNI 3000S 4000S 6000S 6500S 2-LIEKKI- POLTIN KP-26H KP-26H KP-26H KP-50H ARSKAMETALLI OY ARSKAMETALLI OY

45 ETU-UUNI ARSKAMETALLI OY ARSKAMETALLI OY 45

46 ECOHEATER ARSKAMETALLI OY ARSKAMETALLI OY

47 ESIPUHDISTIN A mm B mm C Ø D mm E Ø F mm G Ø H mm I mm 200 / 1,5 kw / 2,2 kw ARSKAMETALLI OY ARSKAMETALLI OY 47

48 PIENSIEMENEROTIN ARSKAMETALLI OY ARSKAMETALLI OY

49 SYKLONI ILMAN ULOSOTTO ROSKIEN SISÄÄNOTTO IRTONAISET SEINÄKIINNIKKEET ROSKIEN ULOSOTTO ARSKAMETALLI OY ARSKAMETALLI OY 49

50 ELEVAATTORI A mm B mm C mm D mm E Ø F mm G mm H mm I mm A A92 / A ELEVAATTORI J mm K mm L mm M mm N mm O mm P mm Q mm R mm A A92 / A ARSKAMETALLI OY ARSKAMETALLI OY

51 ELEVAATTORI KUPPI A mm B mm C mm D mm E mm F Ø A68 AR A92 AR x 45 8 A118 AR x 45 8 ELEVAATTORI (VARAOSAT) KUPPI A mm B mm C mm D mm E mm F Ø A43 AR A168 AR x 45 8 ELEVAATTORI HIHNA G mm H mm KUPPIA / m RUUVIA / m A68 AR A92 AR A118 AR ELEVAATTORI (VARAOSAT) HIHNA G mm H mm KUPPIA / m RUUVIA / m A43 AR A168 AR (limitys) A43 / A68 A92 / A118 / A168 ARSKAMETALLI OY ARSKAMETALLI OY 51

52 SUUTINKOKOTAULUKKO UUNIMALLI ÖLJYMÄÄRÄ max. kg / h SUUTTIMET gal 3000S (178kW) 17,1 2,75 + 1, S (254kW) 24, S (310kW) 30, ,5 6500S (412kW) 40, S (556kW, alipaine) 55, S (712kW, alipaine) 70, S (819kW, alipaine) 80, ÖLJYN PAINE max. bar Polttimet toimitetaan pienimmän tehon mukaisilla suuttimilla varustettuna. Tarkista oikea suutinkoko asennuksen yhteydessä. Öljy 3,9 mm 2 / s (cst) 0,84 g / cm 3 15 c 52 ARSKAMETALLI OY

53 SUUTIN ÖLJYMÄÄRÄ ERI SUMUTUSPAINEILLA (SUMUTUSKULMA 80 ) US gal / h 9 bar [kg/h] 10 bar [kg/h] 12 bar [kg/h] 1,00 3,60 3,80 4,16 1,10 3,97 4,18 4,58 1,25 4,50 4,75 5,20 1,35 4,87 5,13 5,62 1,50 5,41 5,70 6,24 1,75 6,31 6,65 7,28 2,00 7,21 7,60 8,32 2,25 8,11 8,55 9,37 2,50 9,01 9,50 10,40 2,80 10,10 10,60 11,70 3,00 10,84 11,40 12,50 3,75 13,50 14,20 15,60 4,50 16,20 17,10 18,70 5,00 18,00 19,00 20,80 5,50 19,80 20,90 22,90 6,00 21,60 22,80 25,00 6,50 23,40 24,70 27,10 7,50 27,00 28,50 31,20 8,50 30,60 32,30 35,40 10,00 36,00 38,00 41,60 11,00 39,70 41,80 45,80 12,00 43,30 45,60 50,00 13,50 38,70 51,30 56,20 15,00 54,10 57,00 62,40 17,00 61,30 64,60 70,80 19,50 70,30 74,10 81,80 ARSKAMETALLI OY 53

54 MUISTIINPANOJA 54 ARSKAMETALLI OY

55 ARSKAMETALLI OY 55

56 OTA YHTEYTTÄ. Me neuvomme ja palvelemme Sinua kuivuri- ja kuivaamoasioissa. ARSKAMETALLI OY Saarentaantie Somero Pidätämme oikeudet muutoksiin. VERSIO puh. (02) fax. (02)
