1 Hyvin toteutunut betoninpumppaus Juha Lehikoinen

2 Työmaalle tulo: Opastetaan valukohteeseen, täytetään aina ennen pumppauksen aloittamista pystytyspöytäkirja. Linjan rakentamisessa aputyövoimaa, iso riski ja vaara tapaturmaan (kuva alla). Pumppauspalvelun tuottajan käynti työmaalla ennen valun alkua (hyvä suunnittelu) Tarkistettavat asiat: Maapohjan kantavuus, maaperän kaltevuus, sähkölinjojen sijainti, puomin työskentelyalueella olevat (esim. nosturi), työskentelyalueella olevien henkilöiden varoittaminen, pumpun vaara-alueen eristäminen ja mahdollinen letkujen suojaus. Tuuli ja pakkanen. Pakokaasut sisätiloissa. Työmaalta poistuminen: Avustetaan linjanpurussa, sekä poistumisessa työmaalta turvallisesti liikenteeseen.

3 Työmaa: - 15 ºC Laitetoimittajan asettama pakkasraja OTATKO VASTUUN?

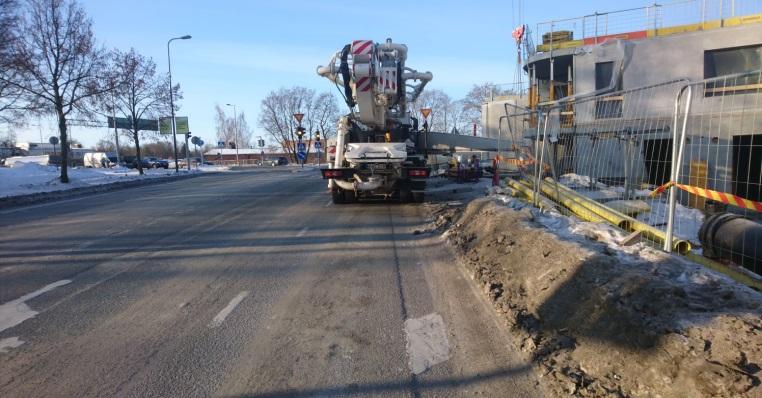

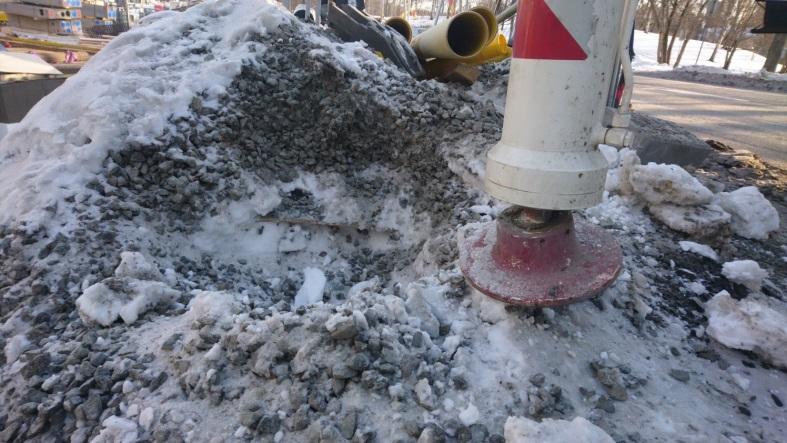

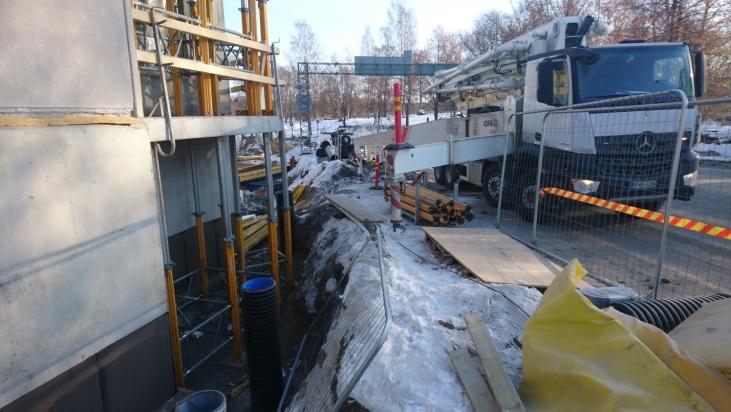

4 TYÖMAA: Huomioi liikenne, eristä turva-alue tarvittaessa (lupa poliisilta) Huomioi mahdolliset ilmalinjat Kaivannot Tukkiiko pumppu työmaan kulkutien (tukijalkojen alta kulku kielletty)

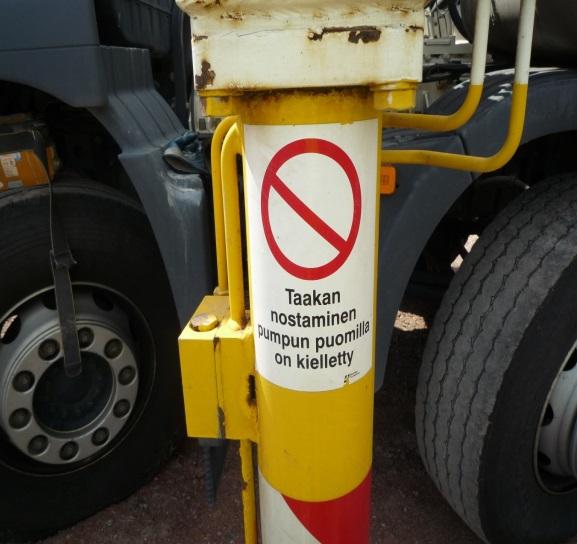

5 Itä-Suomi Lappeenranta letkujen nosto pumpun puomilla Tapahtuman kuvaus: Työmaalla pumppuautonkuljettaja nosti puomilla letkuja(mestarin pyynnöstä) sitoen ne narulla kiinni ja liittäen samalla narulla ne puomin lukkoketjuun kiinni. Pumppari nosti letkuja noin 7metrin korkeuteen jolloin yksi letkuista irtosi ja tippui alapuolella kulkeneen henkilön viereen. Vaarat Putoavien letkujen aiheuttamat vammat. Pumpun puomiston pettäminen ja sen aiheuttamat mahdolliset vammat sekä aineelliset vahingot. Korjaavat toimenpiteet Kuljettajille kertauksena vielä että pumpun puomilla tavaroiden ja useamman letkun nostaminen kielletty. Varmistetaan että kaikissa pumpuissa on merkintä PUMPUN PUOMILLA NOSTAMINEN KIELLETTY. Laitevalmistaja ja Ruduksen ohjeistus kieltää puomilla noston.

6 Turku Maa petti pumpuntukijalan alta Pumpparin tultua työmaalle, pumpulle jouduttiin tekemään pystytyspaikka, koska kunnollista paikkaa ei ollut. Mestari tarkasti pystytyspaikan ja allekirjoitti pystytyspöytäkirjan. Puomi ajettiin talon katolle pitkäksi, ja kun pumppaus aloitettiin ja puomi täyttyi betonista alkoi kone kallistua, ja etummainen tukijalka painui maan sisään ja puomi jäi nojaamaan holvin päälle. Puomi tyhjennettiin betonista jolloin puomi irtosi holvin päältä noin 5cm. Kone saatiin takaisin pystyyn kaivinkoneen avustamana ja ajamalla puomi takaisin nippuun. Korjaavat toimenpiteet Pystytyspaikat varmistettava huolella ennen pystytystä ja riittävä petaus tukijalkojen alla.

7

8

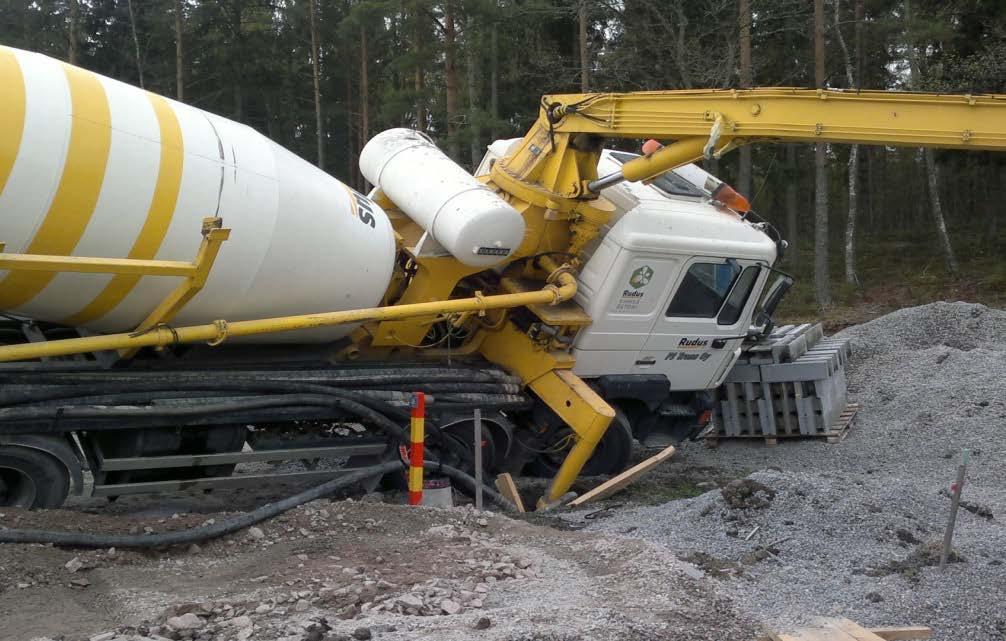

9 Hamina

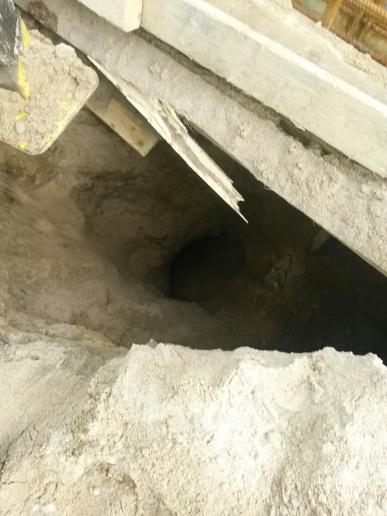

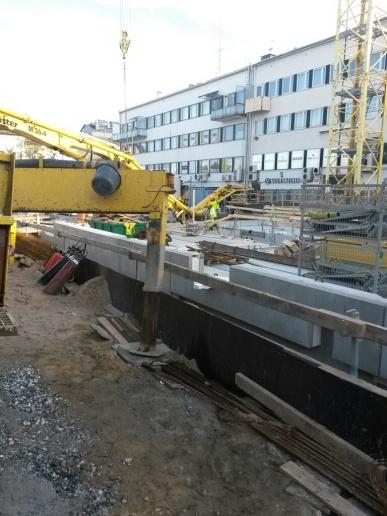

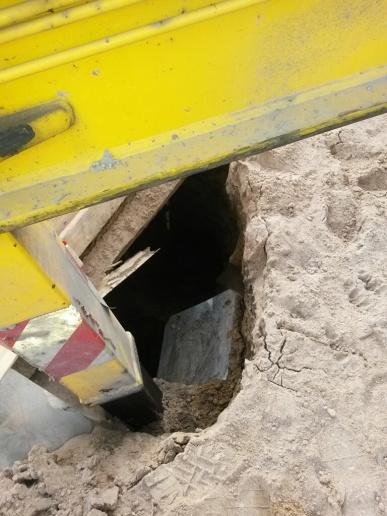

10 Lappeenranta Tapahtuman kuvaus: Pumppuauto (36m) saapui kello 13:00 työmaalle. Pumppuauton kuljettaja laittoi pumpun pystyyn samaan paikkaan jossa on ollut aikaisemminkin pumppaamassa. Paikka on kapea (n5m) jossa ei saa kummankin puolen tukijalkoja saa avattua. Pumpun oikean puolen tukijalat tulee aivan ponttiseinän viereen jonka takana on n3m syvä pudotus. Pumppaus alkoi normaalisti yhtä äkkiä puomi painui hitaasti holvia vasten latvapuomi jäi hakitelineen päälle jossa yksi putki vaurioitui pumpusta. Pumppu auton kuljettaja meni katsomaan mitä on tapahtunut ja huomasi että tukijalanalta ympärille on tullut 2m korkea reikä maahan. Työmaan mestarin kanssa ihmeteltiin mitä tapahtui, tuli ilmi että ponttiseinän alimmaisia tukia oli poistettu koska aluetta täytettiin 50cm kerroksissa ja tärytettiin. Työmaalla epäiltiin että tuen poisto on saattanut liikauttaa seinää ja kitka hävinnyt kun tukijalat on laitettu maahan mikä on saattanut aiheuttaa laukeamisen ontossa kohdassa.

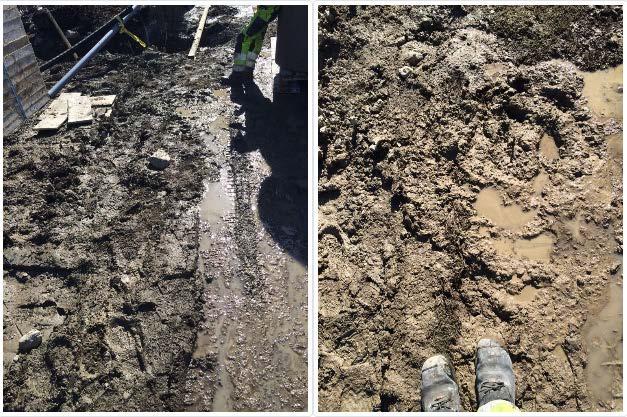

11 Korjaavat toimenpiteet: Pystytyspöytäkirja työmaalta Työmaan edustajan kanssa sovittu maaperän kantavuuden varmistamiseksi tehdään seuraavat toimenpiteet. Maata tiivistetään vedellä ja täryttimellä ponttien reunaalueelta ja tukijalkojen alle asetetaan 10m pitkä H- teräspalkki ponttiseinän viereen.

12

13

14 Pumpun pystytys Pumpun pystyttäminen työmaalla edellyttää aina pystytyspöytäkirjan täyttöä tilaajan kanssa sekä pumpun huolellista perustamista. Valitessasi pumpun pystytyspaikkaa, huomioi maapohjan riittävä kantavuus, riittävä tila korkeussuunnassa ja ajoneuvon tukijalkojen sekä betoniauton vaatima tila. Aseta tarvittaessa puutavaraa tukijalkojen alle, ja huomioi turvaetäisyys sähköjohtoihin. Huolehdi että ajoneuvo on vaaterissa. Pumpun tukijalat on levitettävä täysin auki. Varmistetaan esteetön näkyvyys koko työalueelle, sekä esteetön pääsy hätäpysäytyspainikkeelle.

15 Kuuntele pumpparia! Halu tehdä pumppaus turvallisesti, on asiantuntija. Muista pystytyspöytäkirja! Maapohja, ei väheksytä. Jos jotain sattuu jokaisella hintalappu selässä. Tuottavuus ja kustannukset.

16 Turvallisuus ja laatu Pumppujen työpaineet ovat suuret ja letkujen hajoamisista aiheutuvat seuraukset työntekijöille voivat olla erittäin vakavat. Myös taloudelliset seuraukset ovat usein merkittäviä. Letkun kokoa ei tule missään tapauksessa pienentää suositellusta koosta. Tämä on välttämätöntä sekä turvallisuuden että lopputuloksen laadun kannalta. Mikäli isolle letkukoolle suhteutettua betonia yritetään pumpata läpi pienestä letkukoosta, syntyy helposti tukkeuma ja pumppuletku räjähtää. Erityisesti betoneja, jotka on suhteutettu karkeiksi (eli 3 ja 4 letkukoolle), ei tule yrittää pumpata läpi 2 ja 2,5 kokoisista letkuista. Betonipumppujen letkujen räjähtämisiä sattuu keskimäärin Suomessa kerran viikossa aiheuttaen suuren työturvallisuusriskin kaikille lähistöllä oleville. Kun supistetaan letkulinjoja liikaa, joudutaan käyttämään ylinotkeita massoja, jotka aiheuttavat lattioiden liiallista kutistumista.

17

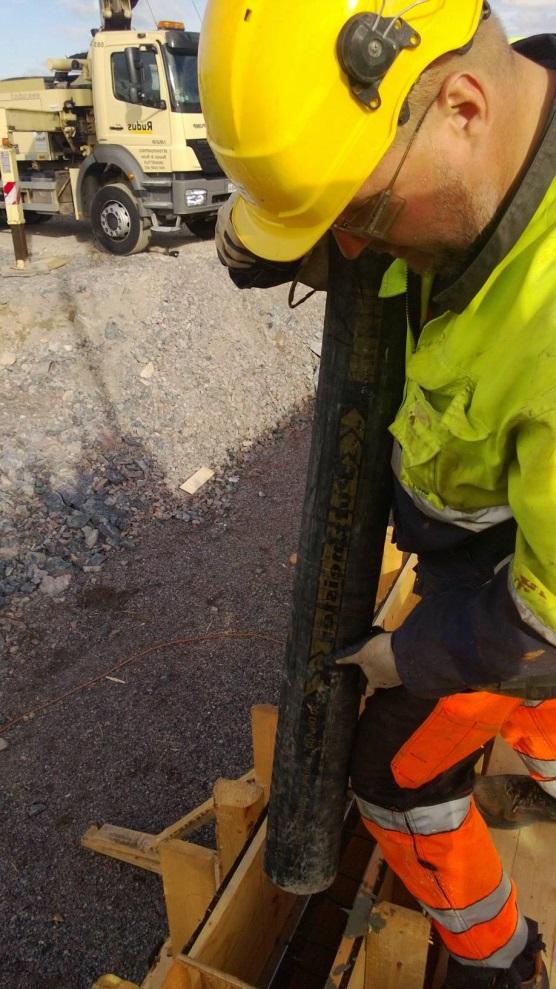

18 Pehmytpää letku metallipäinen letku Varmista, että linjan viimeinen letku kumipäinen - metallipäisellä letkulla ei saa valaa!

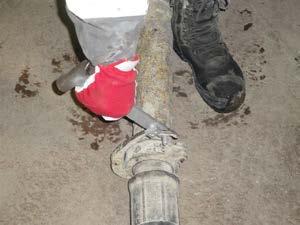

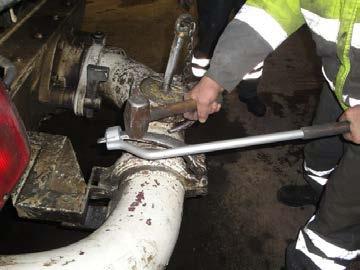

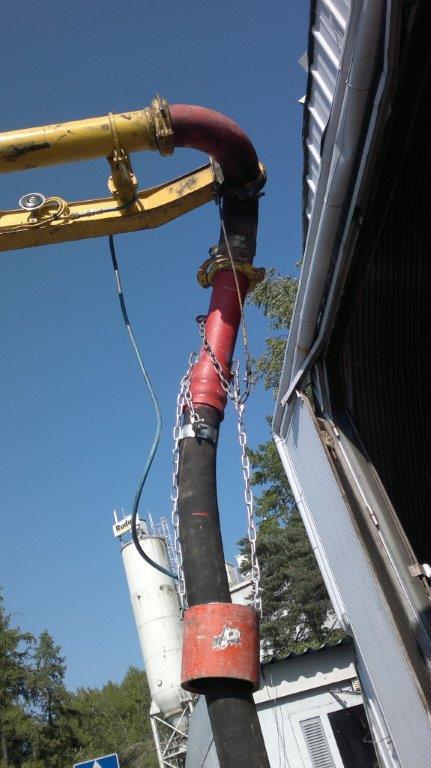

19 Supistajat(t), valuletkut,putket ja lukot Turvasokka Kaikki putket, letkut ja supistajat tulee kiinnittää toisiinsa esim. varmuusketjuilla/vaijereilla putoamisen estä ja kaikki lukot pitää lukita varmuussokilla aukeamisen estämiseksi. Turvasokka

20 Yhteistyöllä saamme pumppauksen tehtyä turvallisesti ja lisäämme näin tuottavuutta ja minimoimme kustannuksia. Letkuräjähdykseen varautuminen.mp4

21 Kiitos.

22 Rudus Safety Review KATSAUS PUMPPAUSTURVALLISUUTEEN Jari Lehtonen Juha Lehikoinen

23 Ruduksessa tehtyjä toimenpiteitä pumppausturvallisuuden parantamiseksi: V perustettu pumpputurvallisuusryhmä pumppausturvallisuuden parantamiseksi, tavoitteena 0 tapaturmaa Laadittu päivittyvä ohjeistus betonin pumppaukseen, Pumppauksen kultaiset säännöt V Laadittu minimiletkukokotaulukko RT:n Betonin pumppauksen ympäristö- ja turvallisuusoppaaseen V Hankittu letkunsulkijat kaikkiin omiin ja alaurakoitsijoiden pumppuihin

24 Ruduksessa tehtyjä toimenpiteitä pumppausturvallisuuden parantamiseksi: Päivitetty Betonin pumppauksen kultaiset säännöt V Aloitettu pumpparikorttikoulutus yhdessä Faktian kanssa Iso Kivi ohjelmat käynnistetty (tehdaskartoitukset, koulutus) Päivitetty pienrakentajan pumppausohje Pumppauksen aloituspalaverit käyttöön V Letkujen koeponnistuslaitehankinnat aloitettu Putkiston videokuvauslaitteistot hankittu Lisäaineannostuslaitteet Pumeihin hankittu

25 Ruduksessa tehtyjä toimenpiteitä pumppausturvallisuuden parantamiseksi: V Pumppauksen kultaiset säännöt päivitetty Pumppupakaksi ja käännetty englanniksi, ruotsiksi, venäjäksi ja eestiksi V Autoilijakansio, pumpparikansio ja pumppariohje päivitetty Valmisbetonitoimialan kuljetus-, pumppaus- ja ympäristöturvallisuusohjeeksi 2015 V.2016 Panostus käytettävien letkukokojen kasvattamiseen yhdessä rakennusliikkeiden kanssa. Ylisuuret kivet

26 Tilanne KAIKILLA ALUEILLA VIDEOKUVAUSLAITTEET SEKÄ VÄHINTÄÄN YHDET KOEPONNISTUSLAITTEET. LETKUT KOEPONNISTETAAN VÄHINTÄÄN KERRAN VUODESSA JA PUTKISTOT KUVATAAN SEKÄ DOKUMENTOIDAAN ALUEILLA

27 Tilanne KOULUTUS MUODOSTUNUT OSAKSI PUMPPUTURVALLISUUSTÖTÄ JA KURSSEJA JÄRJESTETTY TÄHÄN MENNESSÄ 14 KPL. KAIKILLA PUMPPAREILLA PUMPPARIKORTTI (203). Kurssi on kaksipäiväinen. Aiheina mm. työturvallisuus, maapohja/tuennat, pystytys, lait, asetukset, käyttäjän vastuu ja vaatimukset, betonin pumppattuvuus, asiakaspalvelu, ryhmätyöt ja pumppurastit.

28 Tilanne KAIKISSA OMISSA JA ALIURAKOITSIJOIDEMME PUMPUISSA JA PUMEISSA LETKUNSULKIJAT

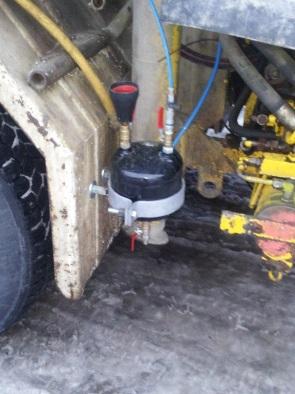

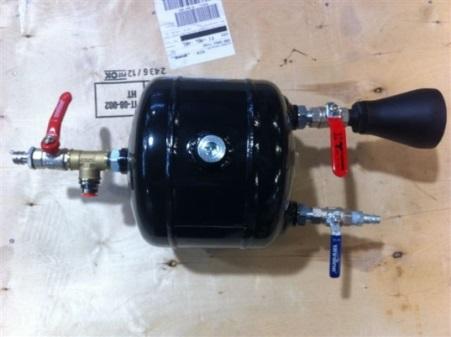

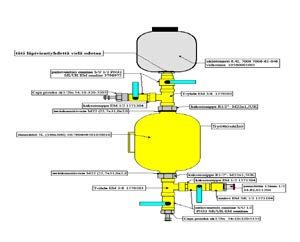

29 Tilanne KAIKKIIN BETONIAUTOIHIN JA PUMEIHIN ASENNETTU LIÄSAINEIDEN ANNOSTUSSÄILIÖT

30 Tilanne APUVÄLINEET JOKAPÄIVÄISESSÄ KÄYTÖSSÄ, UUSINA KOKEILUSSA MM. VAROITUSNAUHAT ESTÄMÄSSÄ KULKUA PUMPUN TUKIJALKOJEN ALTA.

31 Tilanne Pumppauksen Kultaiset Säännöt päivitetty PUMPPUPAKAKSI, ja julkaistu suomeksi, ruotsiksi, englanniksi, eestiksi ja venäjäksi Autoilijakansio, pumpparikansio ja pumppariohje päivitetty Valmisbetonitoimialan kuljetus-, pumppaus- ja ympäristöturvallisuusohjeeksi 2015

32 Turvallisuuskehitys: Tapaturmat pumppauksessa: 2009: 5 kpl 2010: 5 kpl 2011: 3 kpl 2012: 1 kpl 2013: 1 kpl 2014: 0 kpl 2015: 0 kpl 2016: 1kpl 2017: 1kpl Vaaratilanneilmoitukset pumppauksessa: 2012: 169 kpl, joista ylisuuria kiviä 83 kpl (49 %) 2013: 161 kpl, joista ylisuuria kiviä 63 kpl (39 %) 2014: 150 kpl, joista ylisuuria kiviä 40 kpl (27 %) 2015: 104 kpl, joista ylisuuria kiviä 36 kpl (35 %)

33 Supistajan käyttö: Turvallisuus ja laatu Pumppujen työpaineet ovat suuret ja letkujen hajoamisista aiheutuvat seuraukset työntekijöille voivat olla erittäin vakavat. Myös taloudelliset seuraukset ovat usein merkittäviä. Letkun kokoa ei tule missään tapauksessa pienentää suositellusta koosta. Tämä on välttämätöntä sekä turvallisuuden että lopputuloksen laadun kannalta. Mikäli isolle letkukoolle suhteutettua betonia yritetään pumpata läpi pienestä letkukoosta, syntyy helposti tukkeuma ja pumppuletku räjähtää. Erityisesti betoneja, jotka on suhteutettu karkeiksi (eli 3 ja 4 letkukoolle), ei tule yrittää pumpata läpi 2 ja 2,5 kokoisista letkuista. Betonipumppujen letkujen räjähtämisiä sattuu keskimäärin Suomessa kerran viikossa aiheuttaen suuren työturvallisuusriskin kaikille lähistöllä oleville. Kun supistetaan letkulinjoja liikaa, joudutaan käyttämään ylinotkeita massoja, jotka aiheuttavat lattioiden liiallista kutistumista.

34 Maksimiraekoon ja minimipumppulinjakoon valintaohje Valun vahvuus max. raekoko min. pumppauslinjakoko *) < 50 mm 8 mm 2,5" linja > 50 mm 12 mm 3,0" linja > 60 mm 16 mm 3,0" linja > 120 mm 32 mm 4,0" linja *) ei koske erikoisbetoneja, pitkiä linjapumppauksia eikä teräskuitubetonien pumppausta (suositus tapauskohtaisesti) Mikäli taulukossa ohjeena esitettyä letkukokoa massan raekoon suhteen pienennetään, suositellaan linjan suojaamista pressulla tai vastaavalla.

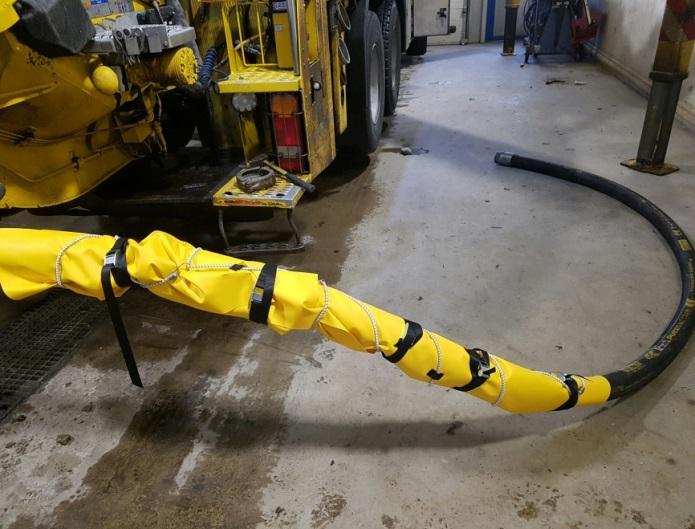

35 Ehdotamme alan yhteistyötä sellaisten valutöitä helpottavien apuvälineiden(* kehittämiseksi, jotka: parantavat ergonomiaa vähentävät työnaikaista fyysistä rasitusta parantavat lopputuloksen laatua poistavat letkukokojen pienentämistarpeen. *) esim. linjansiirtolautanen, letkunsulkija, supistuva pääteletku, kevyt pääteletku, letkun suojasukka ym. Etukäteissuunnitteluun on kiinnitettävä lisää huomiota sekä varattava riittävät henkilöresurssit työmaalle valutöihin.
