1 Kotimaiset kosketinkiskoratkaisut TUOTELUETTELO

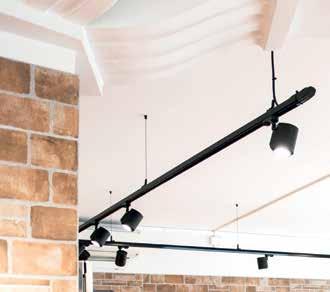

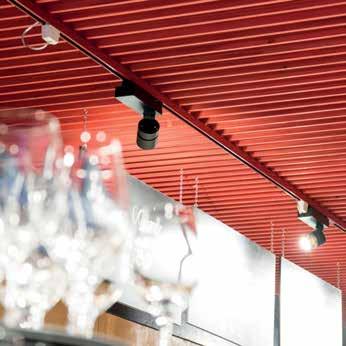

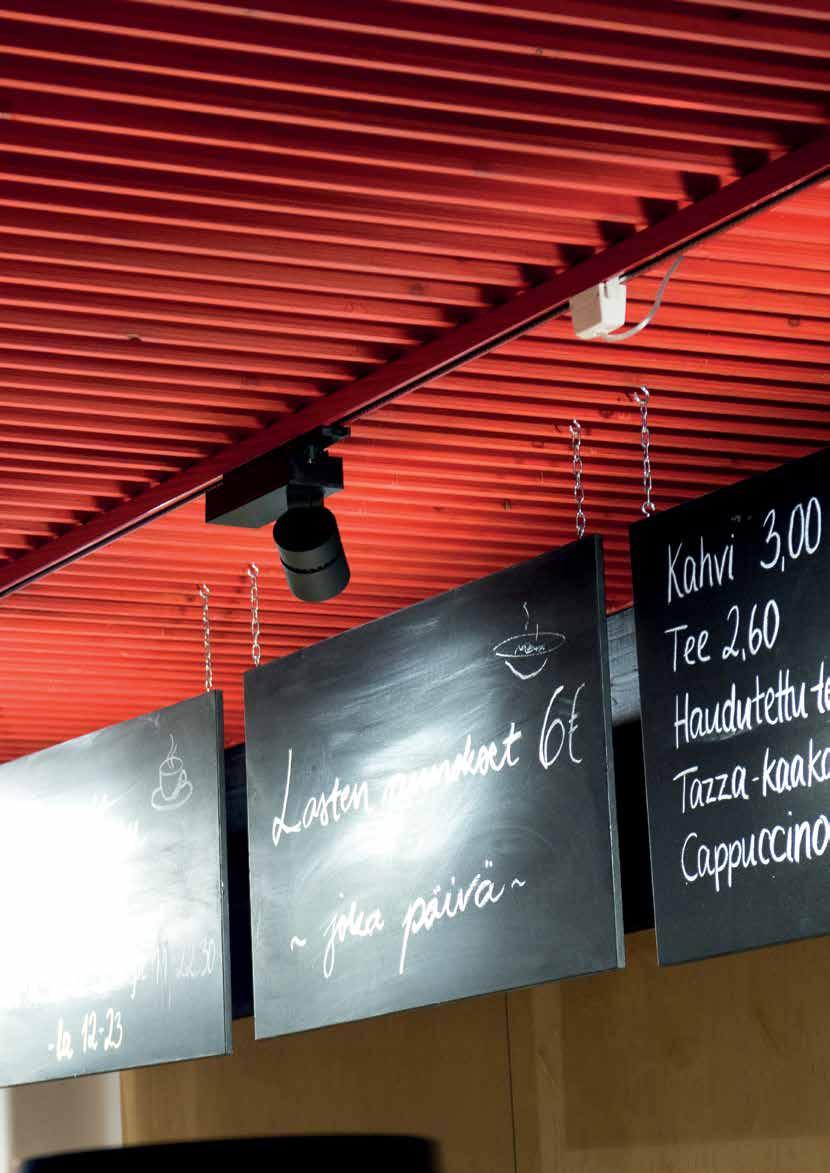

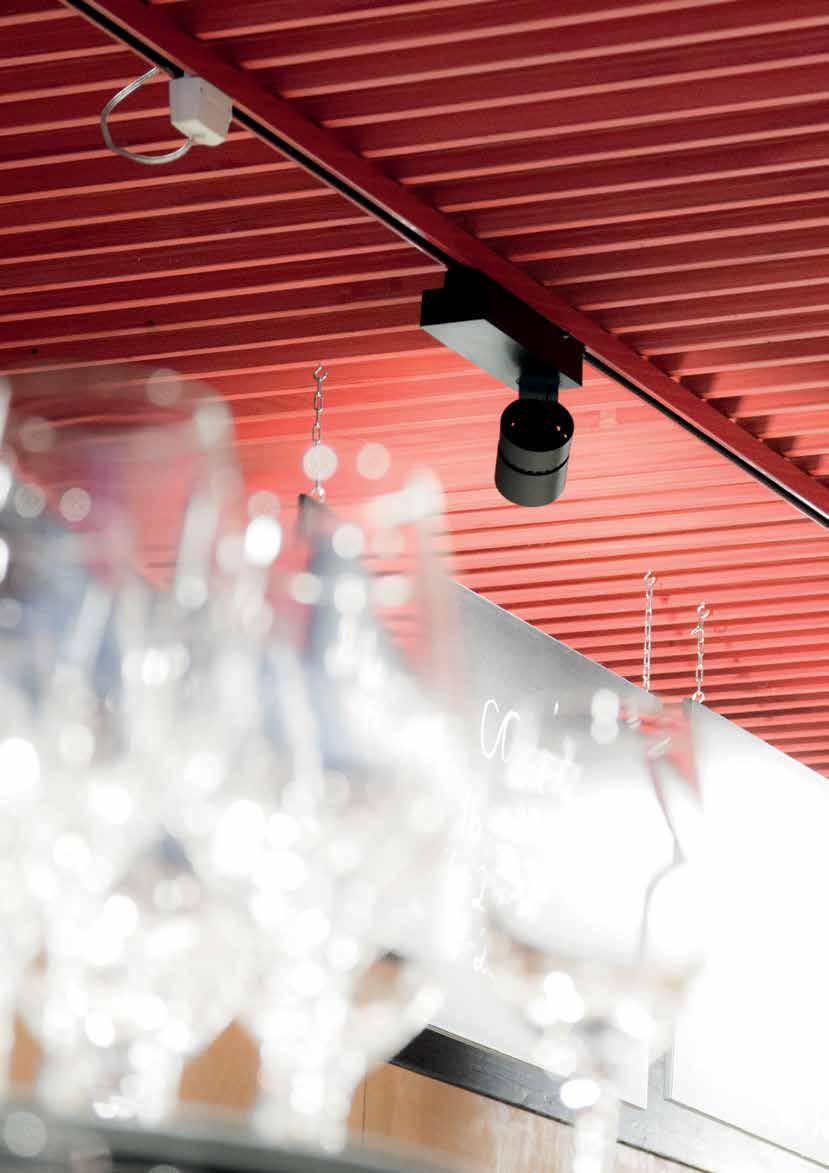

2 Valaistus saadaan sopivaksi sekä lounaskävijöille, kahvilla pysähtyville, juhlia järjestäville, että illanistujaisia viettäville. Ravintola Nallikari Vuonna 1975 rakennettu rantaravintola, peruskorjattu uuteen upeaan loistoon. Erikoisväriset unipro -kosketinkiskot on valittu täydentämään harmonista, kaunista ravintolan kattovalaistusta. Punaiset unipro -kosketinkiskot ja mustat kohdevalaisimet sulautuvat upeasti ravintolan tunnelmaan.

3 Edistyneet ratkaisut valaistukseen. unipro -kosketinkiskojärjestelmä on loistava valinta suunniteltaessa valaistusta yksityisiin ja julkisiin rakennuksiin, kuten toimistot, kauppakeskukset, myymälät, museot, kuntosalit ja ravintolat. unipro -tuotteissa on panostettu tuotteiden korkeaan laatuun, moderniin kotimaiseen muotoiluun ja sujuvaan asentamiseen. Monipuolinen kosketinkiskojärjestelmä tarjoaa joustavuutta kohdevalojärjestelmien suunnitteluun - niin värimaailmaan kuin mitoituksiinkin. Järjestelmällä saat toteutettua näyttävän ja tiloihin optimoidun valaistuksen. unipro -kosketinkiskojärjestelmä sisältää pinta- ja uppoasennettavia 3-vaihe ja Control-DALI kosketinkiskoja, adaptereita sekä suuren valikoiman asennustarvikkeita. Kosketinkiskojen vakiopituudet ovat 2, 3 ja 4 metriä. Yleismaailmallisesta ja modulaarisesta rakenteesta johtuen järjestelmää on helppo laajentaa ja sopeuttaa juuri asiakkaan toiveiden mukaisesti. Säädettävät kulmakappaleet ja käännettävä L-kulma maadoituksen muutosmahdollisuuksineen ovat tuotekehityksen helmiä. Meka Pro Oy Meka Pro Oy on tunnettu ja globaali kotimainen yritys, joka suunnittelee, valmistaa ja toimittaa unipro -kosketinkiskojärjestelmän tuotteet. Asiakaslähtöisyys, pitkä historia, vahva kokemus tuotekehityksestä sekä laatutietoisuus ovat perheyhtiön vahvuuksia. Meka Pro Oy on toiminut sähköurakonnissa ja teollisuudessa vuodesta Meka Pro Oy valmistaa korkealaatuisia, kilpailukykyisiä kaapelitieratkaisuja kaikkiin rakentamisen tarpeisiin. Meka Pro Oy:n päämarkkinat sijaitsevat Suomessa, Pohjoismaissa, Venäjällä ja Baltiassa. MEKA ja unipro ovat tunnettuja tuoteperheitä laajalti Euroopassa. Meka Pro Oy:n pääkonttori sijaitsee Oulussa. Lisätietoja löydät osoitteista ja R unipro -kosketinkiskojärjestelmä on testattu standardien EN ja EN mukaisesti. Tuotannossa jokainen tuote testataan valmistuksen jälkeen. Halogeenivapaiden kosketinkiskojen ja asennusosien savunmuodostus palotilanteessa on vähäistä eikä niistä vapaudu terveydelle haitallisia palokaasuja. Halogeenivapaiden tuotteiden käyttöä suositellaan erityisesti tiloissa, joissa on paljon ihmisiä ja evakuointi on hankalaa. Suositeltuja asennuskohteita ovat esimerkiksi päiväkodit, ravintolat, koulut, kauppakeskukset ja muut julkiset rakennukset. Halogeenivapaa tuote on myös ympäristöystävällinen valinta. unipro -kosketinkiskojärjestelmässä halogeenivapaita tuotteita ovat Control-DALI kosketinkiskot, Control-DALI liitososat ja muovia sisältämättömät kiinnikkeet ja kannakkeet.

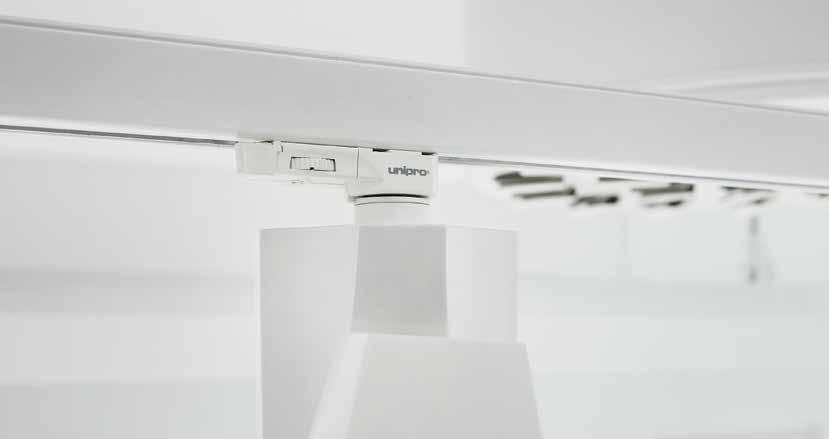

4 Monipuolinen kosketinkisko unipro -kosketinkisko on suunniteltu yhteensopivaksi useimpien yleisten kohdevalojärjestelmien kanssa. 3-vaihe kosketinkiskon litteät kuparijohtimet tarjoavat parhaan mahdollisen sähköisen kontaktin adapterien ja kosketinkiskon välille. Asennuksen helpottamiseksi unipro -kosketinkiskojen yläosassa on valmiit kiinnitysreiät puolen metrin välein. 33,5 mm L2 L3 L1 N 32,5 mm Universaali adapteri PE unipro A75-adapteri on suunniteltu yhteensopivaksi niin unipro -kosketinikiskojen kuin useimpien muiden 3-vaihe kosketinkiskojen kanssa. A80BT -adapterilla mahdollisuus sujuvaan Bluetooth-ohjaukseen asennettavissa uusiin ja jo olemassa oleviin kiskojärjestelmiin.

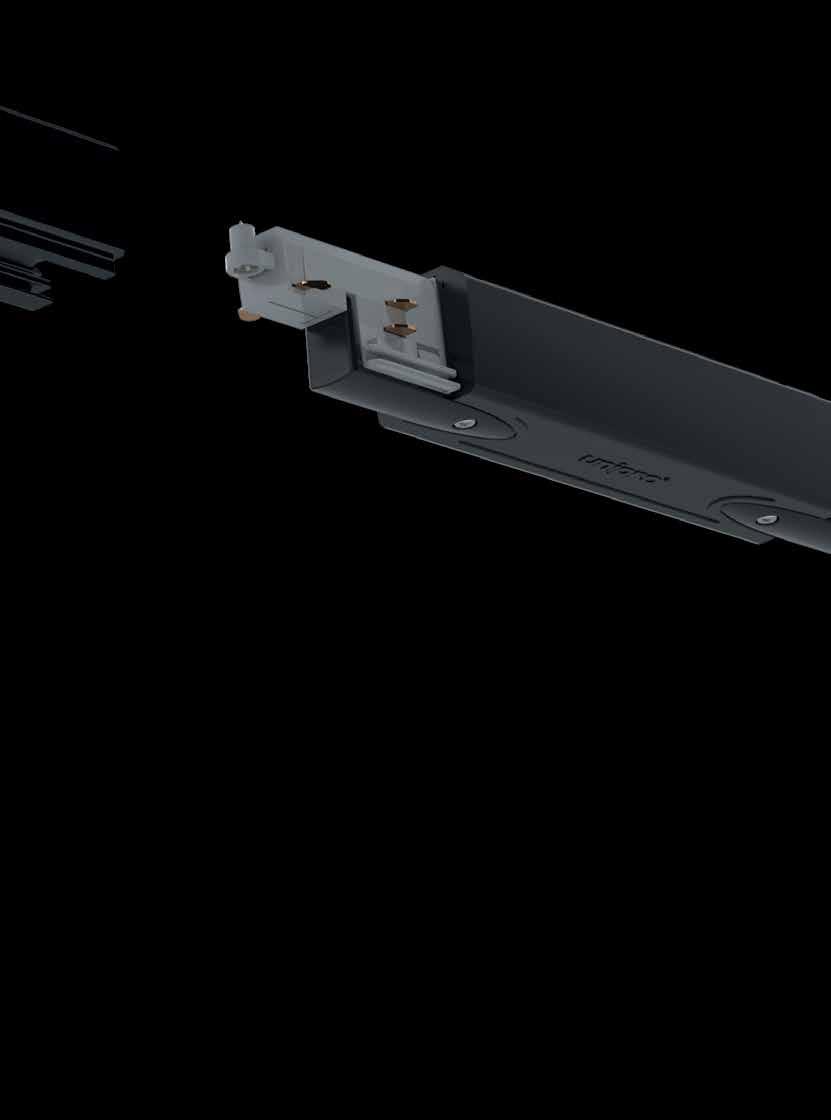

5 Nopea kytkeä unipro -kosketinkiskon syöttörasioissa on luotettavat ja helppokäyttöiset ruuviliittimet, joihin voidaan kytkeä poikkipinnaltaan max. 2,5mm² umpilankainen tai punottu johdin. Sähkönsyöttömahdollisuus useimmissa liitoskappaleissa, kuten L- T- ja X-kappaleissa. Helppo leikata unipro -kosketinkiskojen vakiopituudet ovat 2, 3 ja 4 metriä. Tarvittaessa ne voidaan lyhentää haluttuun mittaan heti asennuspaikalla. T3-kosketinkiskojen kuparijohtimia ei tarvitse taivuttaa tai muuten työstää leikkauksen jälkeen.

6 unipro A80BT -ohjausyksikkö unipro Control-DALI Optimaalinen valinta pieniin ja keskisuuriin kohteisiin. Helppo asentaa uuteen tai olemassa olevaan 3-vaihe kosketinkiskojärjestelmään ja tukee joustavasti jo olemassa olevia valaisimia. Ei vaadi erillisiä palvelimia vaan käyttää viimeisintä Bluetooth teknologiaa. Ohjattavissa älylaitteella. Luotettava, salasanalla suojattu järjestelmä. Helppo ja nopea käyttöönotto sekä erinomaisen helppo käytettävyys. Käytännöllinen suuriin projekteihin, joissa laajaa valaisinverkostoa halutaan kontrolloida keskitetysti. DALI (Digital Addressable Lighting Interface) on digitaalinen valaistuksen standardoitu ohjausväylä. Mahdollistaa mm. DALI-pohjaisten laitteiden ohjauksen. Kuvaa digitaalista kommunikaatiota valaistuslaitteiden välillä. Luotu nimenomaan valaistuksen ohjaukseen. Halogeenivapaa: kiskot ja liitososat.

7 Lähes rajattomat käyttömahdollisuudet viihtyvyyden ja tunnelman parantaminen korostetaan arkkitehtuurista ilmettä juuri sopivat valaistusvoimakkuudet energiansäästö, mahdollisuus energiankulutuksen seurantaan kustannustehokas vähemmän tarvittavia komponentteja kaksisuuntainen kommunikointi mahdollistaa mm. vikamittaustiedot laitteilta joustava sekä suunnitteluvaiheessa, että käytössä loistava häiriönsietokyky kosketinkiskon DALI-johtimet ovat polarisaatiovapaita

8 Nimike Kuvaus Sivu A100 Virranottolaite 26 A75 Valaisinadapteri 31 A80BT Bluetooth-ohjausyksikkö 31 A90 Valaisinadapteri 31 ALC3 Säädettävä kulmakappale 13 CBC Kupillinen kattoripustin 23 CS3 Peitelista 21 CU3 Syöttörasia 12 EC3 Päätykappale 21 GT-6 Kierretanko 24 JM M6 Jatkomutteri 24 JU3 Jatkokappale 12 LC3 Kulmakappale 13 MCU3 Keskisyöttörasia 12 MP Kattorasia 33 MU M6 Mutteri M6 24 PB Ripustuskiinnike 23 PBA Säädettävä ripustuskiinnike 23 Nimike Kuvaus Sivu PC Jatkoskohdan ripustuskiinnike 23 QC3 Pikakiinnike 22 QCB Pikakiinnike 22 SC3 Ripustusalusta 24 SH Ripustuskoukku 24 T3 3-vaihe kosketinkisko 11 TA3 T-kappale 13 WB Seinäkannake 24 WS Vaijeriripustussetti 24 WS-H Koukullinen vaijeriripustussetti 24 XA3 X-kappale 13 MP CBC CU3 T3 ALC3 PBA CS3 SC3 WB MCU3 SH XA3 EC3 A80BT A75

9 3-vaihe järjestelmä WS-H PB EC3 WS QCB GT-6 JM M6 QC3 PC GT-6 MU M6 CB3 JU3 SC3 TA3 A90 WS-H A100 LC3

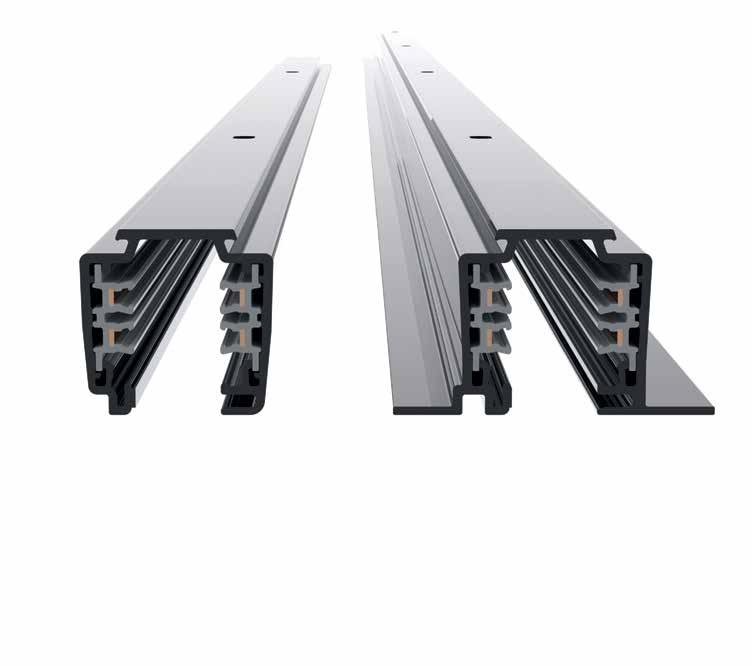

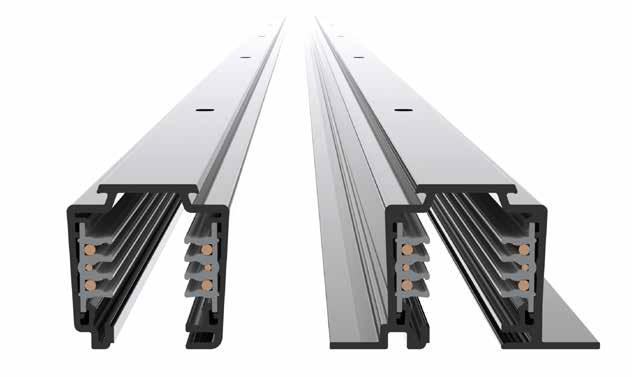

10 10 Valmiit kiinnitysreiät kiskon pohjassa 500 mm välein. Reiän koko 6x12 mm. Ominaisuudet unipro -kosketinkiskot Materiaali Kosketinkiskon runko on puristettua alumiinia. Rungon sisäiset eristeprofiilit on valmistettu muovista. Vaihe- ja nollajohtimet ovat 2,5 mm² suorakulmaista kuparia, suojamaajohtimena toimii kosketinkiskon alumiininen runko. Eristeprofiilit itsestään sammuvaa muovia, luokka V0. Pintakäsittelyvaihtoehtoina maalattu valkoinen (RAL9010), harmaa (RAL 7040), musta (RAL9005) ja anodisoitu luonnonväri. Muut maalatut RAL-värit ja päällystetyt Decoral -pinnoitteet mahdollisia erillistilauksesta. Kuormitettavuus: Ripustusväli 1m 200mm 5 kg 5 kg 5 kg 5 kg 5 kg 5 kg Ripustusväli 1,5m 200mm 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg Johtimet Suojausluokka Kolme vaihejohdinta (L1, L2 ja L3), nollajohdin (N) ja suojamaa (PE). Suojausluokka 1 IP20. Profiilin mitat: 33,5 mm Muuta Voidaan katkaista asennuspaikalla sopivaan mittaan. Ei tarvetta taivuttaa tai muuten työstää kuparijohtimia katkaisun jälkeen. L2 L3 L1 N 32,5 mm L2 L3 L1 N 31 mm 32,5 mm Laatu ja turvallisuus Testattu standardien EN60570 ja EN60598 mukaisesti. PE PE 56 mm

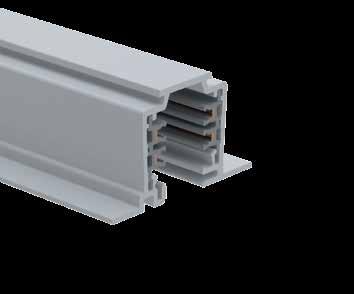

11 11 Pinta-asennettava 3-vaihe kosketinkisko UNIPRO T32W 3-vaihe kosketinkisko, valkoinen, 2 metriä (pinta) UNIPRO T33W 3-vaihe kosketinkisko, valkoinen, 3 metriä (pinta) UNIPRO T34W 3-vaihe kosketinkisko, valkoinen, 4 metriä (pinta) UNIPRO T32G 3-vaihe kosketinkisko, harmaa, 2 metriä (pinta) UNIPRO T33G 3-vaihe kosketinkisko, harmaa, 3 metriä (pinta) UNIPRO T34G 3-vaihe kosketinkisko, harmaa, 4 metriä (pinta) UNIPRO T32B 3-vaihe kosketinkisko, musta, 2 metriä (pinta) UNIPRO T33B 3-vaihe kosketinkisko, musta, 3 metriä (pinta) UNIPRO T34B 3-vaihe kosketinkisko, musta, 4 metriä (pinta) UNIPRO T32AD 3-vaihe kosketinkisko, anodisoitu, 2 metriä (pinta) UNIPRO T33AD 3-vaihe kosketinkisko, anodisoitu, 3 metriä (pinta) UNIPRO T34AD 3-vaihe kosketinkisko, anodisoitu, 4 metriä (pinta) 16 A 250/400 VAC 50 Hz CLASS 1 IP20 Uppo-asennettava 3-vaihe kosketinkisko UNIPRO T32FW 3-vaihe kosketinkisko, valkoinen, 2 metriä (uppo) UNIPRO T33FW 3-vaihe kosketinkisko, valkoinen, 3 metriä (uppo) UNIPRO T34FW 3-vaihe kosketinkisko, valkoinen, 4 metriä (uppo) UNIPRO T32FG 3-vaihe kosketinkisko, harmaa, 2 metriä (uppo) UNIPRO T33FG 3-vaihe kosketinkisko, harmaa, 3 metriä (uppo) UNIPRO T34FG 3-vaihe kosketinkisko, harmaa, 4 metriä (uppo) UNIPRO T32FB 3-vaihe kosketinkisko, musta, 2 metriä (uppo) UNIPRO T33FB 3-vaihe kosketinkisko, musta, 3 metriä (uppo) UNIPRO T34FB 3-vaihe kosketinkisko, musta, 4 metriä (uppo) UNIPRO T32FAD 3-vaihe kosketinkisko, anodisoitu, 2 metriä (uppo) UNIPRO T33FAD 3-vaihe kosketinkisko, anodisoitu, 3 metriä (uppo) UNIPRO T34FAD 3-vaihe kosketinkisko, anodisoitu, 4 metriä (uppo) 16 A 250/400 VAC 50 Hz CLASS 1 IP20 Maalatut (RAL) ja pinnoitetut (Decoral ) 3-vaihe kosketinkiskot UNIPRO T32D 3-vaihe kosketinkisko, decoral, 2 metriä (pinta) UNIPRO T33D 3-vaihe kosketinkisko, decoral, 3 metriä (pinta) UNIPRO T34D 3-vaihe kosketinkisko, decoral, 4 metriä (pinta) UNIPRO T32S 3-vaihe kosketinkisko, värillinen RAL, 2 metriä (pinta) UNIPRO T33S 3-vaihe kosketinkisko, värillinen RAL, 3 metriä (pinta) UNIPRO T34S 3-vaihe kosketinkisko, värillinen RAL, 4 metriä (pinta) UNIPRO T32FS 3-vaihe kosketinkisko, värillinen RAL, 2 metriä (uppo) UNIPRO T33FS 3-vaihe kosketinkisko, värillinen RAL, 3 metriä (uppo) UNIPRO T34FS 3-vaihe kosketinkisko, värillinen RAL, 4 metriä (uppo) 16 A 250/400 VAC 50 Hz CLASS 1 IP20

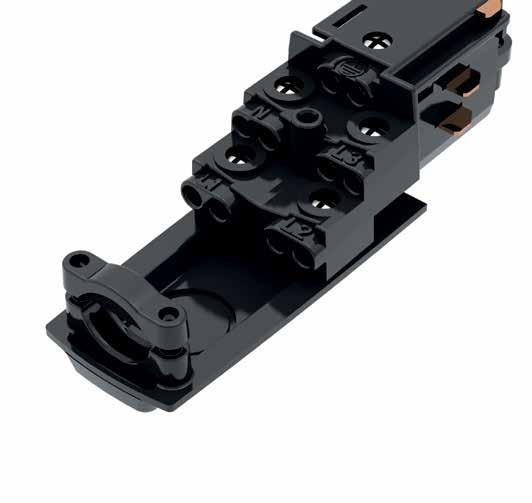

12 12 Monipuoliset liitoskappaleet. Laadukkaat ruuviliittimet max. 2,5mm johtimille. Syöttörasia unipro CU3 A B UNIPRO CU3AW Syöttörasia, valkoinen (maadoitus A) UNIPRO CU3BW Syöttörasia, valkoinen (maadoitus B) UNIPRO CU3AG Syöttörasia, harmaa (maadoitus A) UNIPRO CU3BG Syöttörasia, harmaa (maadoitus B) UNIPRO CU3AB Syöttörasia, musta (maadoitus A) UNIPRO CU3BB Syöttörasia, musta (maadoitus B) Sähkönsyöttöyksikkö. Valitse oikea maadoitusvaihtoehto. Ruuviliittimet 3x1,5mm² - 5x2,5mm² johtimille. Sopii 3-vaihe järjestelmään. Keskisyöttörasia unipro MCU UNIPRO MCU3W Keskisyöttörasia, valkoinen UNIPRO MCU3G Keskisyöttörasia, harmaa UNIPRO MCU3B Keskisyöttörasia, musta Sähkönsyöttömahdollisuus. Ruuviliittimet 3x1,5mm² - 5x2,5mm² johtimille. Sopii 3-vaihe järjestelmään. Jatkokappale unipro JU UNIPRO JU3 Jatkokappale Jatkokappale kaikille unipro T3-kosketinkiskoille. Tuotteen mukana harmaa ja musta värikuori, kuori lukittuu painamalla se valkoisen jatkokappaleen päälle. Sopii 3-vaihe järjestelmään.

13 13 Kulmakappale unipro LC UNIPRO LC3W L-kappale, valkoinen UNIPRO LC3G L-kappale, harmaa UNIPRO LC3B L-kappale, musta Sähkönsyöttömahdollisuus. Maadoitus vaihdettavissa asennuspaikalla irroittamalla kansi, kääntämällä runkoa 180 ja kiinnittämällä kansi takaisin. Ruuviliittimet 3x1,5mm² - 5x2,5mm² johtimille. Sopii 3-vaihe järjestelmään. Säädettävä kulmakappale unipro ALC UNIPRO ALC3W Säädettävä kulmakappale, valkoinen UNIPRO ALC3G Säädettävä kulmakappale, harmaa UNIPRO ALC3B Säädettävä kulmakappale, musta Säätöalue vaakasuunnassa 0 ± 120. Sopii 3-vaihe järjestelmään. T-kappale unipro TA3 A B C D UNIPRO TA3AW T-kappale, valkoinen (maadoitus A) UNIPRO TA3BW T-kappale, valkoinen (maadoitus B) UNIPRO TA3CW T-kappale, valkoinen (maadoitus C) UNIPRO TA3DW T-kappale, valkoinen (maadoitus D) UNIPRO TA3AG T-kappale, harmaa (maadoitus A) UNIPRO TA3BG T-kappale, harmaa (maadoitus B) UNIPRO TA3CG T-kappale, harmaa (maadoitus C) UNIPRO TA3DG T-kappale, harmaa (maadoitus D) UNIPRO TA3AB T-kappale, musta (maadoitus A) UNIPRO TA3BB T-kappale, musta (maadoitus B) UNIPRO TA3CB T-kappale, musta (maadoitus C) UNIPRO TA3DB T-kappale, musta (maadoitus D) X-kappale unipro XA3 Sähkönsyöttömahdollisuus. Valitse oikea maadoitusvaihtoehto. Ruuviliittimet 3x1,5mm² - 5x2,5mm² johtimille. Sopii 3-vaihe järjestelmään UNIPRO XA3W X-kappale, valkoinen UNIPRO XA3G X-kappale, harmaa UNIPRO XA3B X-kappale, musta Sähkönsyöttömahdollisuus. Ruuviliittimet 3x1,5mm² - 5x2,5mm² johtimille. Sopii 3-vaihe järjestelmään.

14 Nimike Kuvaus Sivu A90C Valaisinadapteri 31 CB3 Kattokiinnike 22 CBC Kupillinen kattoripustin 23 CCU3 Syöttörasia Control-DALI 18 CEC3 Kosketinkiskon päätykappale Control-DALI 21 CJU3 Jatkokappale Control-DALI 19 CLC3 L-kappale Control-DALI 19 CMCU3 Keskisyöttörasia Control-DALI 18 CS3 Kosketinkiskon peitelista 21 CTA3 T-kappale Control-DALI 19 CXA3 X-kappale Control-DALI 19 GT-6 Kierretanko M6 24 JM M6 Jatkomutteri M6 24 MU M6 Mutteri M6 24 PBA Säädettävä ripustuskiinnike 23 PC Jatkoskohdan ripustuskiinnike 23 QC3 Pikakiinnike 22 QCB Pikakiinnike 22 SC3 Ripustusalusta 24 SH Ripustuskoukku 24 TC3 Kosketinkisko Control-DALI 17 WB Seinäkannake 24 WS Vaijeriripustussetti 24 WS-H Koukullinen vaijeriripustussetti 24 CBC CCU3 PBA GT-6 JM M6 QCB SC3 CXA3 SH WB CMCU3 CB3 A90C CEC3 CS3

15 Control-DALI järjestelmä WS QCB GT-6 JM M6 QC3 PC WS-H PB CEC3 GT-6 MU M6 CB3 CJU3 SC3 WS-H CTA3 CLC3 TC3

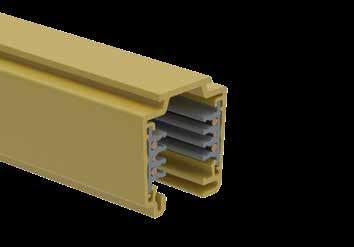

16 Valmiit kiinnitysreiät kiskon pohjassa 500 mm välein. Reiän koko 6x12 mm. Ominaisuudet unipro -kosketinkiskot Control-DALI Kuormitettavuus: Ripustusväli 1m Materiaali Johtimet Kosketinkiskon runko on puristettua alumiinia. Rungon sisäiset eristeprofiilit on valmistettu muovista. Vaihe- ja nollajohtimet ovat 4 mm² pyöreää kuparia, control johtimet 1,5 mm² pyöreää kuparia. Suojamaajohtimena toimii kosketinkiskon alumiininen runko. Eristeprofiilit itsestään sammuvaa muovia, luokka V0. Pintakäsittelyvaihtoehtoina maalattu valkoinen (RAL9010), harmaa (RAL 7040), musta (RAL9005) ja anodisoitu luonnonväri. Muut maalatut RAL-värit ja päällystetyt Decoral -pinnoitteet mahdollisia erillistilauksesta. Kolme vaihejohdinta (L1, L2 ja L3), nollajohdin (N) ja suojamaa (PE). 200mm 5 kg 5 kg 5 kg 5 kg 5 kg 5 kg Ripustusväli 1,5m 200mm 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg Profiilin mitat: 33,5 mm Suojausluokka Muuta Suojausluokka 1 IP20. Voidaan katkaista asennuspaikalla sopivaan mittaan. Katkaisun jälkeen vaihejohtimia lyhennettävä 5mm TCCP kuparien katkaisupihdeillä. L2 D L3 PE L1 D N 34,3 mm L2 D L3 L1 D N 32,8 mm 34,3 mm PE Laatu ja turvallisuus Testattu standardien EN60570 ja EN60598 mukaisesti. 56 mm Kuparien katkaisupihdit unipro TCCP Control-DALI UNIPRO TCCP Työkalu Työkalu TC3 kosketinkiskon kuparien lyhentämiseen katkaisun jälkeen.

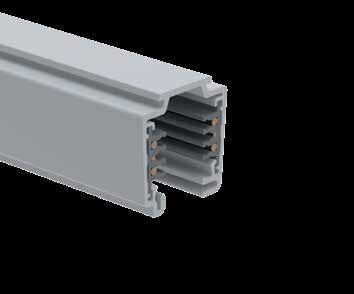

17 17 Pinta-asennettava 3-vaihe kosketinkisko Control-DALI UNIPRO TC32W Control-DALI 3-vaihe kosketinkisko, valkoinen, 2 metriä (pinta) UNIPRO TC33W Control-DALI 3-vaihe kosketinkisko, valkoinen, 3 metriä (pinta) UNIPRO TC34W Control-DALI 3-vaihe kosketinkisko, valkoinen, 4 metriä (pinta) UNIPRO TC32G Control-DALI 3-vaihe kosketinkisko, harmaa, 2 metriä (pinta) UNIPRO TC33G Control-DALI 3-vaihe kosketinkisko, harmaa, 3 metriä (pinta) UNIPRO TC34G Control-DALI 3-vaihe kosketinkisko, harmaa, 4 metriä (pinta) UNIPRO TC32B Control-DALI 3-vaihe kosketinkisko, musta, 2 metriä (pinta) UNIPRO TC33B Control-DALI 3-vaihe kosketinkisko, musta, 3 metriä (pinta) UNIPRO TC34B Control-DALI 3-vaihe kosketinkisko, musta, 4 metriä (pinta) UNIPRO TC32AD Control-DALI 3-vaihe kosketinkisko, anodisoitu, 2 metriä (pinta) UNIPRO TC33AD Control-DALI 3-vaihe kosketinkisko, anodisoitu, 3 metriä (pinta) UNIPRO TC34AD Control-DALI 3-vaihe kosketinkisko, anodisoitu, 4 metriä (pinta) 16 A 250/400 VAC 50 Hz FELV 50VAC 1A CLASS 1 IP20 Uppo-asennettava 3-vaihe kosketinkisko Control-DALI UNIPRO TC32FW Control-DALI 3-vaihe kosketinkisko, valkoinen, 2 metriä (uppo) UNIPRO TC33FW Control-DALI 3-vaihe kosketinkisko, valkoinen, 3 metriä (uppo) UNIPRO TC34FW Control-DALI 3-vaihe kosketinkisko, valkoinen, 4 metriä (uppo) UNIPRO TC32FG Control-DALI 3-vaihe kosketinkisko, harmaa, 2 metriä (uppo) UNIPRO TC33FG Control-DALI 3-vaihe kosketinkisko, harmaa, 3 metriä uppo) UNIPRO TC34FG Control-DALI 3-vaihe kosketinkisko, harmaa, 4 metriä uppo) UNIPRO TC32FB Control-DALI 3-vaihe kosketinkisko, musta, 2 metriä (uppo) UNIPRO TC33FB Control-DALI 3-vaihe kosketinkisko, musta, 3 metriä uppo) UNIPRO TC34FB Control-DALI 3-vaihe kosketinkisko, musta, 4 metriä uppo) UNIPRO TC32FAD Control-DALI 3-vaihe kosketinkisko, anodisoitu, 2 metriä (uppo) UNIPRO TC33FAD Control-DALI 3-vaihe kosketinkisko, anodisoitu, 3 metriä (uppo) UNIPRO TC34FAD Control-DALI 3-vaihe kosketinkisko, anodisoitu, 4 metriä (uppo) 16 A 250/400 VAC 50 Hz FELV 50VAC 1A CLASS 1 IP20 Maalatut (RAL) ja pinnoitetut (Decoral ) 3-vaihe kosketinkiskot Control-DALI UNIPRO TC32D Control-DALI 3-vaihe kosketinkisko, decoral, 2 metriä (pinta) UNIPRO TC33D Control-DALI 3-vaihe kosketinkisko, decoral, 3 metriä (pinta) UNIPRO TC34D Control-DALI 3-vaihe kosketinkisko, decoral, 4 metriä (pinta) UNIPRO TC32S Control-DALI 3-vaihe kosketinkisko, värillinen RAL, 2 metriä (pinta) UNIPRO TC33S Control-DALI 3-vaihe kosketinkisko, värillinen RAL, 3 metriä (pinta) UNIPRO TC34S Control-DALI 3-vaihe kosketinkisko, värillinen RAL, 4 metriä (pinta) UNIPRO TC32FS Control-DALI 3-vaihe kosketinkisko, värillinen RAL, 2 metriä (uppo) UNIPRO TC33FS Control-DALI 3-vaihe kosketinkisko, värillinen RAL, 3 metriä (uppo) UNIPRO TC34FS Control-DALI 3-vaihe kosketinkisko, värillinen RAL, 4 metriä (uppo) 16 A 250/400 VAC 50 Hz FELV 50VAC 1A CLASS 1 IP20

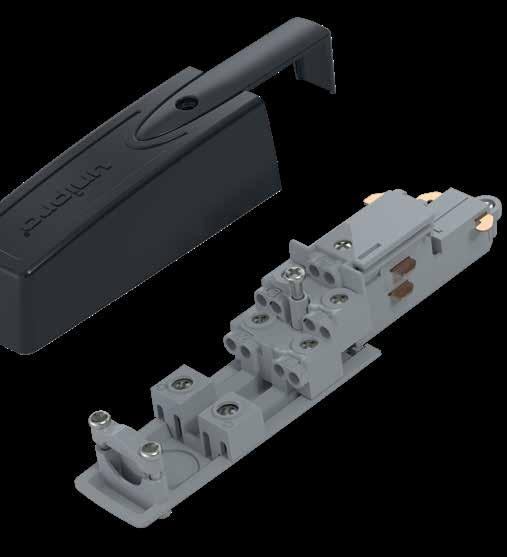

18 18 Control-DALI johtimet Control-DALI ruuviliittimet Syöttörasia unipro CCU3 Control-DALI A B UNIPRO CCU3AW Control-DALI Syöttörasia, valkoinen (maadoitus A) UNIPRO CCU3BW Control-DALI Syöttörasia, valkoinen (maadoitus B) UNIPRO CCU3AG Control-DALI Syöttörasia, harmaa (maadoitus A) UNIPRO CCU3BG Control-DALI Syöttörasia, harmaa (maadoitus B) UNIPRO CCU3AB Control-DALI Syöttörasia, musta (maadoitus A) UNIPRO CCU3BB Control-DALI Syöttörasia, musta (maadoitus B) Sähkönsyöttöyksikkö. Valitse oikea maadoitusvaihtoehto. Ruuviliittimet 1,5mm²- 2,5mm² johtimille. Sopii Control-DALI järjestelmään. Keskisyöttörasia unipro CMCU3 Control-DALI UNIPRO CMCU3W Control-DALI Keskisyöttörasia, valkoinen UNIPRO CMCU3G Control-DALI Keskisyöttörasia, harmaa UNIPRO CMCU3B Control-DALI Keskisyöttörasia, musta Sähkönsyöttöyksikkö. Ruuviliittimet 1,5mm²- 2,5mm² johtimille. Sopii Control-DALI järjestelmään.

19 19 Jatkokappale unipro CJU3 Control-DALI UNIPRO CJU3 Control-DALI Jatkokappale Jatkokappale kaikille unipro TC3-kosketinkiskoille. Tuotteen mukana harmaa ja musta värikuori, kuori lukittuu painamalla se valkoisen jatkokappaleen päälle. Sopii Control-DALI järjestelmään. Kulmakappale unipro CLC3 Control-DALI UNIPRO CLC3W Control-DALI L-kappale, valkoinen UNIPRO CLC3G Control-DALI L-kappale, harmaa UNIPRO CLC3B Control-DALI L-kappale, musta Sähkönsyöttöyksikkö. Ruuviliittimet 1,5mm²- 2,5mm² johtimille. Sopii Control-DALI järjestelmään. T-kappale unipro CTA3 Control-DALI A B C D UNIPRO CTA3AW Control-DALI T-kappale, valkoinen (maadoitus A) UNIPRO CTA3BW Control-DALI T-kappale, valkoinen (maadoitus B) UNIPRO CTA3CW Control-DALI T-kappale, valkoinen (maadoitus C) UNIPRO CTA3DW Control-DALI T-kappale, valkoinen (maadoitus D) UNIPRO CTA3AG Control-DALI T-kappale, harmaa (maadoitus A) UNIPRO CTA3BG Control-DALI T-kappale, harmaa (maadoitus B) UNIPRO CTA3CG Control-DALI T-kappale, harmaa (maadoitus C) UNIPRO CTA3DG Control-DALI T-kappale, harmaa (maadoitus D) UNIPRO CTA3AB Control-DALI T-kappale, musta (maadoitus A) UNIPRO CTA3BB Control-DALI T-kappale, musta (maadoitus B) UNIPRO CTA3CB Control-DALI T-kappale, musta (maadoitus C) UNIPRO CTA3DB Control-DALI T-kappale, musta (maadoitus D) Sähkönsyöttöyksikkö. Valitse oikea maadoitusvaihtoehto. Ruuviliittimet 1,5mm²- 2,5mm² johtimille. Sopii Control-DALI järjestelmään. X-kappale unipro CXA3 Control-DALI UNIPRO CXA3W Control-DALI X-kappale, valkoinen UNIPRO CXA3G Control-DALI X-kappale, harmaa UNIPRO CXA3B Control-DALI X-kappale, musta Sähkönsyöttöyksikkö. Ruuviliittimet 1,5mm²- 2,5mm² johtimille. Sopii Control-DALI järjestelmään.

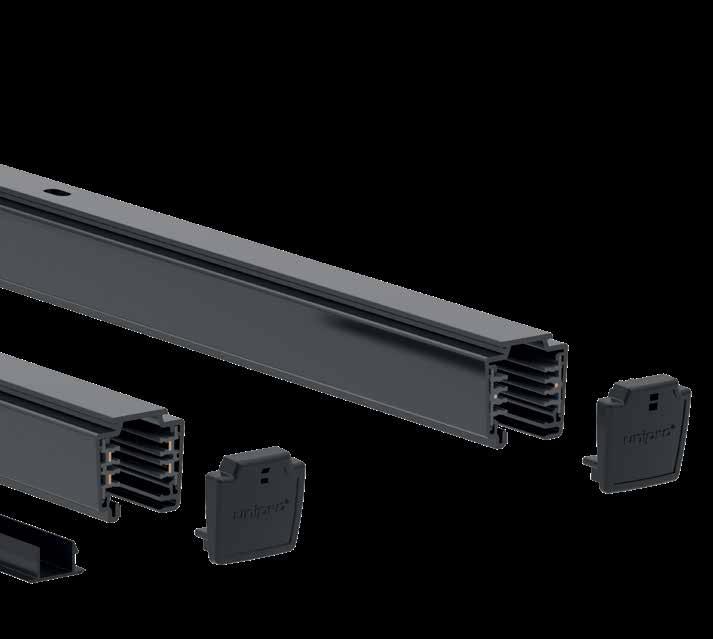

20 20 Viimeistellyt asennukset CEC3 Control-DALI CS3 3-vaihe ja Control-DALI EC3 3-vaihe

21 21 Kosketinkiskon päätykappale unipro EC UNIPRO EC3W Päätykappale, valkoinen UNIPRO EC3G Päätykappale, harmaa UNIPRO EC3B Päätykappale, musta Päätykappale unipro -kosketinkiskon päähän. Sopii 3-vaihe järjestelmään. Kosketinkiskon päätykappale unipro CEC3 Control-DALI UNIPRO CEC3W Control-DALI Päätykappale, valkoinen UNIPRO CEC3G Control-DALI Päätykappale, harmaa UNIPRO CEC3B Control-DALI Päätykappale, musta Päätykappale unipro TC3- kosketinkiskon päähän. Sopii Control-DALI järjestelmään. Kosketinkiskon peitelevy unipro CP UNIPRO CP3W Peitelevy, valkoinen UNIPRO CP3G Peitelevy, harmaa UNIPRO CP3B Peitelevy, musta Peitelevyä käytetään uppoasennetussa kosketinkiskojärjestelmässä peittämään CU ja MCU syöttörasiat sekä L-, T- ja X-kappaleet. Peitelevy taitellaan sopivan kokoiseksi asennuspaikalla. Sopii 3-vaihe järjestelmään. Kosketinkiskon peitelista unipro CS UNIPRO CS3W Kansilista, valkoinen UNIPRO CS3B Kansilista, musta Peitelista unipro -kosketinkiskoille. Pituus 2m. Sopii 3-vaihe ja Control-DALI järjestelmiin.

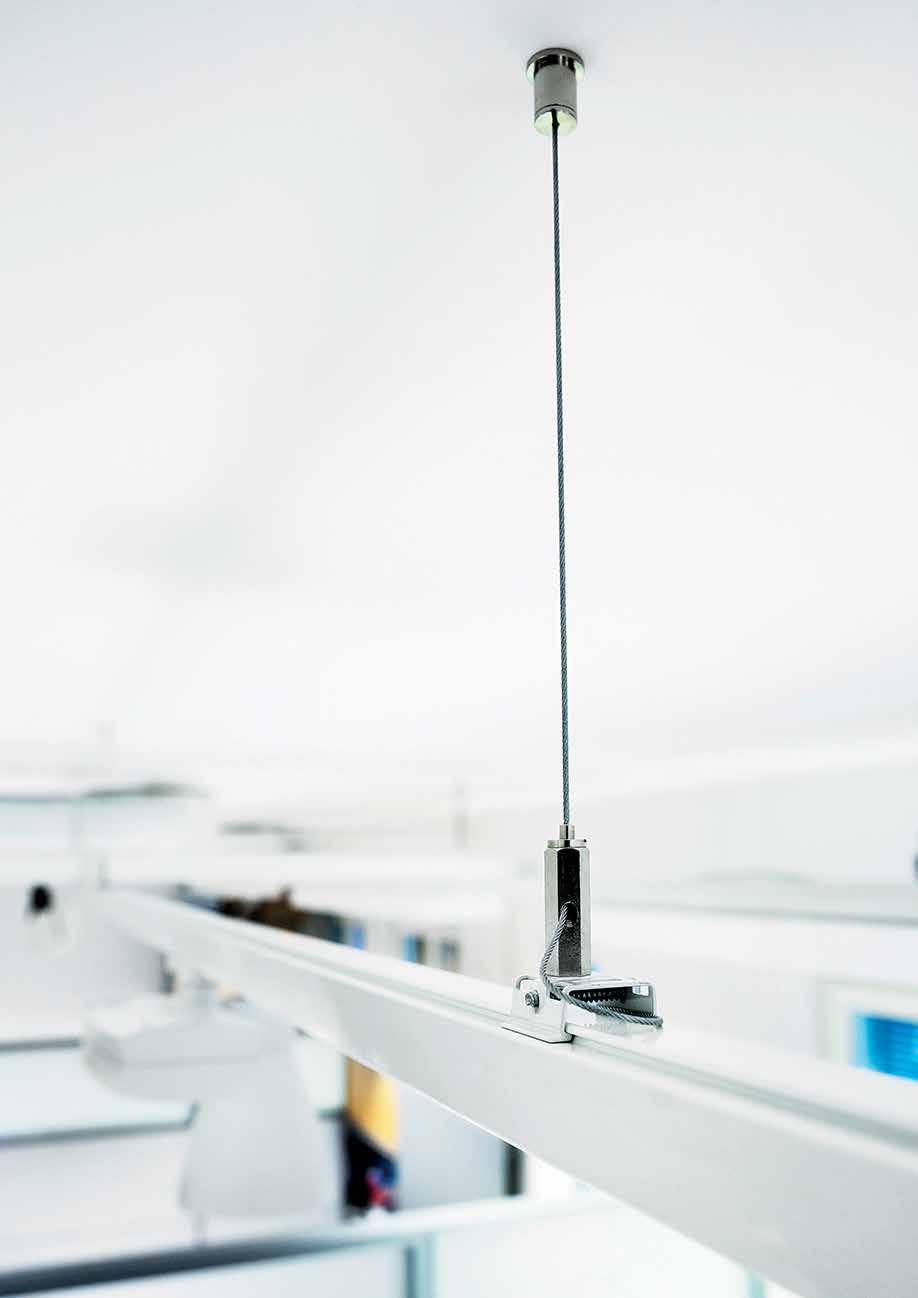

22 22 Pikakiinnike unipro QCB UNIPRO QCB W Pikakiinnike, valkoinen UNIPRO QCB G Pikakiinnike, harmaa UNIPRO QCB B Pikakiinnike, musta Nopea kiinnitys ilman työkaluja. Voidaan asentaa vaijeriripustussetillä WS sekä kierretangolla GT-6 L=1000 EG ja jatkomutterilla JM M6 EG. Vetolujuus 150 N (15kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Pikakiinnike unipro QC UNIPRO QC3G Pikakiinnike Voidaan asentaa vaijeriripustussetillä WS sekä kierretangolla GT-6 L=1000 EG ja jatkomutterilla JM M6 EG. Vetolujuus 80 N (8kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Kattokiinnike unipro CB UNIPRO CB3W Kattokiinnike, valkoinen UNIPRO CB3G Kattokiinnike, harmaa UNIPRO CB3B Kattokiinnike, musta Terästä. Voidaan asentaa vaijeriripustussetillä WS sekä kierretangolla GT-6 L=1000 EG. Vetolujuus 200 N (20kg). Sopii 3-vaihe ja Control-DALI järjestelmiin.

23 23 Kattokiinnike unipro CB3 T-BAR UNIPRO CB3W T-BAR Kattokiinnike T-palkki, valkoinen UNIPRO CB3G T-BAR Kattokiinnike T-palkki, harmaa UNIPRO CB3B T-BAR Kattokiinnike T-palkki, musta Terästä. Voidaan kiinnittää 24mm T-palkkiin. Vetolujuus 50 N (5kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Ripustuskiinnike unipro PB UNIPRO PB W Ripustuskiinnike, valkoinen UNIPRO PB G Ripustuskiinnike, harmaa UNIPRO PB B Ripustuskiinnike, musta Terästä. Voidaan käyttää koukullisen vaijeriripustussetin WS40H:n kanssa, tai pelkillä vaijereilla. Vetolujuus 200 N (20kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Jatkoskohdan ripustuskiinnike unipro PC UNIPRO PC W Jatkoskohdan ripustuskiinnike, valkoinen UNIPRO PC G Jatkoskohdan ripustuskiinnike, harmaa UNIPRO PC B Jatkoskohdan ripustuskiinnike, musta Terästä. Suositellaan käytettäväksi kohdassa, jossa kaksi kosketinkiskoa on liitetty toisiinsa jatkokappaleella JU3/CJU3. Vetolujuus 200 N (20kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Säädettävä ripustuskiinnike unipro PBA UNIPRO PBA W Säädettävä ripustuskiinnike, valkoinen UNIPRO PBA G Säädettävä ripustuskiinnike, harmaa UNIPRO PBA B Säädettävä ripustuskiinnike, musta Säätöväli 0-30mm. Voidaan käyttää kierretangon GT-6 L=1000 EG kanssa. Vetolujuus 200 N (20kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Kupillinen kattoripustin unipro CBC UNIPRO CBC W Kupillinen kattoripustin, valkoinen UNIPRO CBC B Kupillinen kattoripustin, musta Voidaan käyttää kierretangon GT-6 L=1000 EG kanssa. Vetolujuus 100 N (10kg). Sopii 3-vaihe ja Control-DALI järjestelmiin.

24 24 Seinäkannake unipro WB UNIPRO WB W Seinäkannake, valkoinen UNIPRO WB B Seinäkannake, musta Terästä. Suositellaan käytettäväksi kattokiinnikkeen CB3 kanssa. Vetolujuus 30 N (3kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Ripustusalusta unipro SC3 ja ripustuskoukku SH SH SC UNIPRO SC3W Ripustusalusta, valkoinen UNIPRO SC3G Ripustusalusta, harmaa UNIPRO SC3B Ripustusalusta, musta UNIPRO SH Ripustuskoukku SC3 Vetolujuus 100 N (10kg), SH vetolujuus 10 N (1kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Vaijeriripustussetti unipro WS UNIPRO WS15 Säädettävä vaijeriripustussetti, pituus 1,5m UNIPRO WS40 Säädettävä vaijeriripustussetti, pituus 4,0m UNIPRO WS60 Säädettävä vaijeriripustussetti, pituus 6,0m UNIPRO WS15 B Säädettävä vaijeriripustussetti, musta, pituus 1,5m UNIPRO WS40 B Säädettävä vaijeriripustussetti, musta, pituus 4,0m UNIPRO WS40H Säädettävä koukullinen vaijeriripustussetti, pituus 4,0m WS-setit tarkoitettu CB3, QC3 ja QCB -kiinnikkeeille. WS40H-setti tarkoitettu PB ja PC -kiinnikkeille. WS vetolujuus 150N (15kg), WS40H vetolujuus 100 N (10kg). Sopii 3-vaihe ja Control-DALI järjestelmiin. Muut kiinnitystarvikkeet GT-6 L=1000 EG SS-6 W JM M6 EG MU M6 EG

25 25

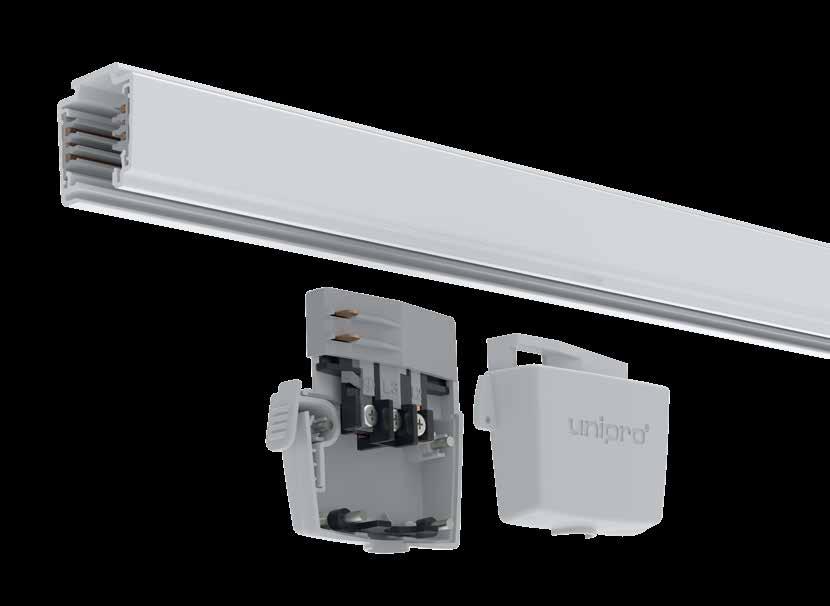

26 26 Ominaisuudet unipro A100 Nimellisarvot Suojausluokka Liittimet Vetolujuus Kotelomateriaali Laatu ja turvallisuus 16A / 250/400VAC / 50Hz 1 IP20 3x1,5 mm² - 5x2,5 mm² 100N (10kg) Itsestään sammuva polykarbonaatti, luokka V0 Testattu standardien EN60570 ja EN60598 mukaisesti A100-virranottolaitetta käytetään otettaessa virta muihin 1- tai 3-vaihe-laitteisiin tai valaisimiin kosketinkiskosta. Yhteensopiva sekä 3-vaihe- että DALI-kosketinkiskojen kanssa. Virranottolaite unipro A UNIPRO A100W Virranottolaite, valkoinen UNIPRO A100G Virranottolaite, harmaa UNIPRO A100B Virranottolaite, musta Virranottolaitetta käytetään otettaessa virta 1- tai 3-vaihe-laitteisiin tai valaisimiin unipro -kosketinkiskosta.

27 27

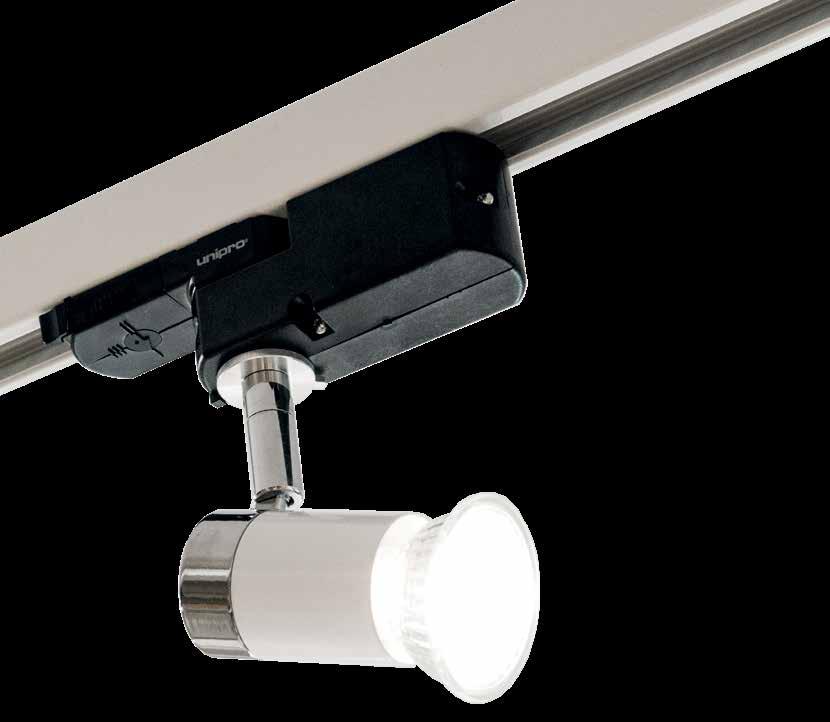

28 Älykäs valaisinjärjestelmä unipro A80BT-ohjausyksikkö mahdollistaa valaisimien ohjauksen langattomasti älylaitteellasi. Casambi-sovellus on ladattavissa ios- ja Android-laitteisiin käyttöjärjestelmän sovelluskaupasta.

29 Värilämpötilan ja valon värin säätö. (vain A80BT) Ei tarvetta vaihtaa olemassa olevia valokatkaisimia. Valaistustilanteiden ja animaatioiden luonti. Valaisinten sammutus, sytytys ja himmennys. Ajastus kalenterin, kellon ja päivänvalon mukaan Valaisinten ryhmittely - myös valokuvan avulla. Etäohjaus, Bluetooth Low Energy

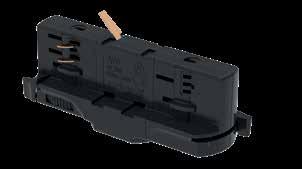

30 30 Ominaisuudet unipro A90 Nimellisarvot Suojausluokka Liittimet Vetolujuus 6A / 250V 1 IP20 0,5 mm² - 1,0 mm² 100N (10kg) Itsestään sammuva polykarbonaatti, luokka V0. Kotelomateriaali Värit valkoinen RAL9010, harmaa RAL7040 ja musta RAL 9005 Laatu ja turvallisuus Testattu standardien EN60570 ja EN60598 mukaisesti A90-valaisinadapteria käytetään pääasiassa kohdevalaisimien kanssa. Valaisinadapterit on suunniteltu yhteensopivaksi useimpien 3-vaihe kosketinkiskojen kanssa. Adapterissa on vaiheen valintaa varten kierrettävä valintakiekko. Johdot on helppo yhdistää painamalla ne liittimiin T1L-työkalulla. Johtojen kiinittäminen ei vaadi ruuveja eikä johtojen kuorimista. unipro A90C Control-DALI Nimellisarvot 6A / 250V - FELV <50VAC / <1A Suojausluokka 1 IP20 Liittimet 0,5 mm² - 1,0 mm² Vetolujuus 100N (10kg) Kotelomateriaali Itsestään sammuva polykarbonaatti, luokka V0. Värit valkoinen RAL9010, harmaa RAL7040 ja musta RAL 9005 Laatu ja turvallisuus Testattu standardien EN60570 ja EN60598 mukaisesti A90C-valaisinadapteria käytetään pääasiassa kohdevalaisimien kanssa. Adapterissa on vaiheen valintaa varten kierrettävä valintakiekko. Johdot on helppo yhdistää painamalla ne liittimiin T1L-työkalulla. Johtojen kiinittäminen ei vaadi ruuveja eikä johtojen kuorimista. unipro A75 Nimellisarvot Suojausluokka Liittimet Vetolujuus Kotelomateriaali Laatu ja turvallisuus 6A / 250V 1 IP20 0,5 mm² - 1,0 mm² 50N (5kg), lukitsimen kanssa 70N (7kg) Itsestään sammuva polykarbonaatti, luokka V0. Värit valkoinen RAL9010, harmaa RAL7040 ja musta RAL 9005 Testattu standardien EN60570 ja EN60598 mukaisesti A75-valaisinadapteria käytetään pääasiassa kohdevalaisimien kanssa. Valaisinadapterit on suunniteltu yhteensopivaksi useimpien 3-vaihe kosketinkiskojen kanssa. Adapterissa on vaiheen valintaa varten kierrettävä valintakiekko. Johdot on helppo yhdistää painamalla ne liittimiin T1L-työkalulla. Johtojen kiinittäminen ei vaadi ruuveja eikä johtojen kuorimista. unipro A80BT A80BT 0-10V yhteensopiva valon viomakkuuden säätö A80BT DALI yhteensopiva valon voimakkuuden säätö A80BT Värilämpötilan säätö yhteensopivilla valaisimilla A80BT-TE Trailing edge -himmennys yhteensopiville valaisimille A80BT / A80BT-TE On/Off -toiminto A80BT / A80BT-TE Langattomasti päivitettävä ohjelmisto A80BT / A80BT-TE Muodostaa automaattisesti mesh-verkon laitteiden välille A80BT tarjoaa energiatehokkuutta ja säätömahdollisuuksia valaistukseen, ja soveltuu käytettäväksi lukuisissa ympäristöissä, kuten toimistoissa, myymälöissä ja muissa julkisissa tiloissa. A80BT on edullinen ratkaisu langattomasti ohjattavaan valaistukseen, ohjausyksikkö ei vaadi erililstä palvelinta. Asennettavissa yhteensopiviin halogeeni- ja led-valaisimiin. Sisältää helppokäyttöisen ohjausohjelman. Nopea asentaa uusiin - ja lisätä jo olemassa oleviin kiskojärjestelmiin. Monipuolinen valon voimakkuuden ja värin lämpötilan ohjaus. Yhteensopiva kaikkien universaalien 3-vaihe kiskojen kanssa. Mesh-teknologia mahdollistaa laajojenkin asennusten helpon hallinnan. Toimii ios, Android ja Windows laitteilla, joissa on Bluetooth 4.0 tuki. Salasanasuojaus estää ulkopuolisten pääsyn verkkoon.

31 31 Valaisinadapteri unipro A75 L UNIPRO A75W Valaisinadapteri, valkoinen UNIPRO A75G Valaisinadapteri, harmaa UNIPRO A75B Valaisinadapteri, musta UNIPRO L70W Valaisinadapterin lukitsija, valkoinen UNIPRO L70G Valaisinadapterin lukitsija, harmaa UNIPRO L70B Valaisinadapterin lukitsija, musta Nimellisarvot: 6A, 250V Vetolujuus 50 N (5kg), L70 lukitsijan kanssa 70 N (7kg). Valaisinadapteri unipro A UNIPRO A90W Valaisinadapteri, valkoinen UNIPRO A90G Valaisinadapteri, harmaa UNIPRO A90B Valaisinadapteri, musta Nimellisarvot: 6A, 250V Vetolujuus 100 N (10kg). Sopii 3-vaihe järjestelmään. Valaisinadapteri unipro A90C Control-DALI UNIPRO A90CW Control-DALI Valaisinadapteri, valkoinen UNIPRO A90CG Control-DALI Valaisinadapteri, harmaa UNIPRO A90CB Control-DALI Valaisinadapteri, musta Nimellisarvot: 6A, 250V FELV 50VAC 1A Vetolujuus 100 N (10kg). Sopii Control-DALI järjestelmään. Bluetooth-ohjausyksikkö unipro A80BT UNIPRO A80BT W Bluetooth ohjausyksikkö, valkoinen UNIPRO A80BT G Bluetooth ohjausyksikkö, harmaa UNIPRO A80BT B Bluetooth ohjausyksikkö, musta UNIPRO A80BT-TE W Bluetooth ohjausyksikkö, valkoinen UNIPRO A80BT-TE G Bluetooth ohjausyksikkö, harmaa UNIPRO A80BT-TE B Bluetooth ohjausyksikkö, musta Nimellisarvot: Pmax=70W, 240V Vetolujuus 50 N (5kg).

32 32 Työkalut ja tarvikkeet ALN nippeli NM UNIPRO ALN10R8 Kierrettävä AL-nippeli M10, kierteen pituus 8mm UNIPRO ALN10R12 Kierrettävä AL-nippeli M10, kierteen pituus 12mm CC70 T1L UNIPRO NM10 Vastamutteri AL-nippelille UNIPRO CC70 Vedonpoistava kaapelinpidike UNIPRO T1L Työkalu

33 33 MP A75 Ominaisuudet unipro MP Nimellisarvot Suojausluokka Liittimet Vetolujuus Kotelomateriaali Laatu ja turvallisuus 10A / 250VAC / 50Hz 1 IP20 3x1,5 mm² 50N (5kg) Itsestään sammuva polykarbonaatti, luokka V0 Testattu standardien EN60570 ja EN60598 mukaisesti MP-kattorasia soveltuu käytetäväksi A75-valaisinadapterin kanssa. Kattorasia mahdollistaa kohdevalaisinten asennuksen, juuri sinne missä niitä tarvitaan. Kattorasia unipro MP UNIPRO MP W Kattorasia A75 valaisinadapterille, valkoinen UNIPRO MP G Kattorasia A75 valaisinadapterille, harmaa UNIPRO MP B Kattorasia A75 valaisinadapterille, musta Nimellisarvot: 250V 10A Vetolujuus 50 N (5kg).

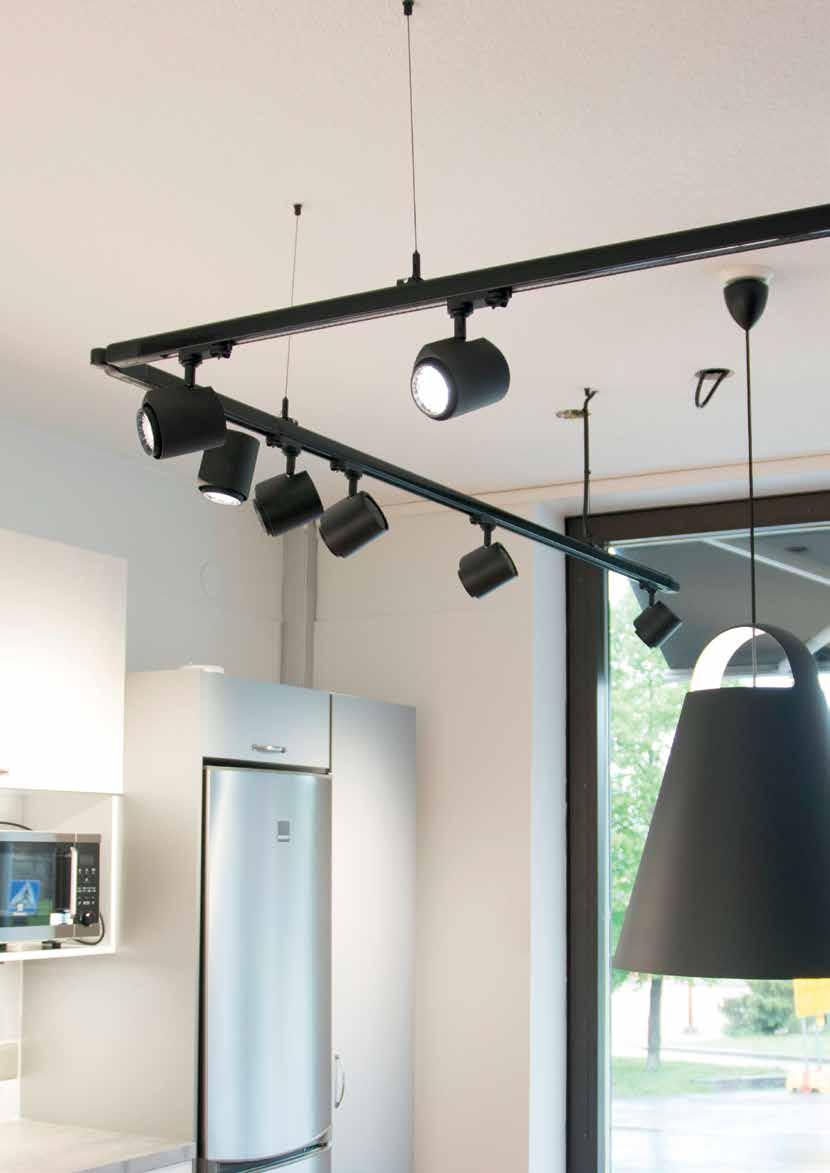

34 Musta vaijeriripustussetti unipro WS40B täydentää unipro -kosketinkiskoperhettä upeasti. Musta vaijeriripustussetti on toteutettu asiakastoiveesta ja ovat nykyään vakiovalinta tummempiin kattoasennuksiin. Puustelli Historiaa ja arvokkuutta huokuvan rakennuksen sisätilavalaistus uudistettiin vastaamaan Puustellin kotimaisia, laadukkaita tuotteita ja valaisemaan ne parhaalla mahdollisella tavalla. Myymälän mallikeittiöistä löytyy uutta, vanhaa, maalaisromantiikkaa, valkoista, tummaa sekä väriloistoa. Modernit unipro -kosketinkiskot tuovat tunnelman esille parhaalla mahdollisella tavalla.

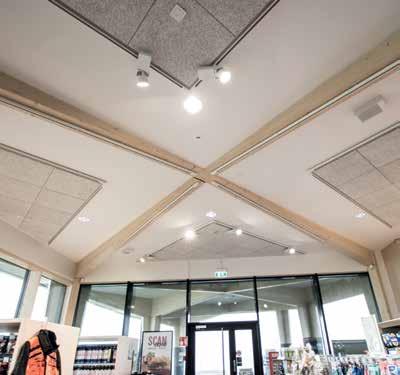

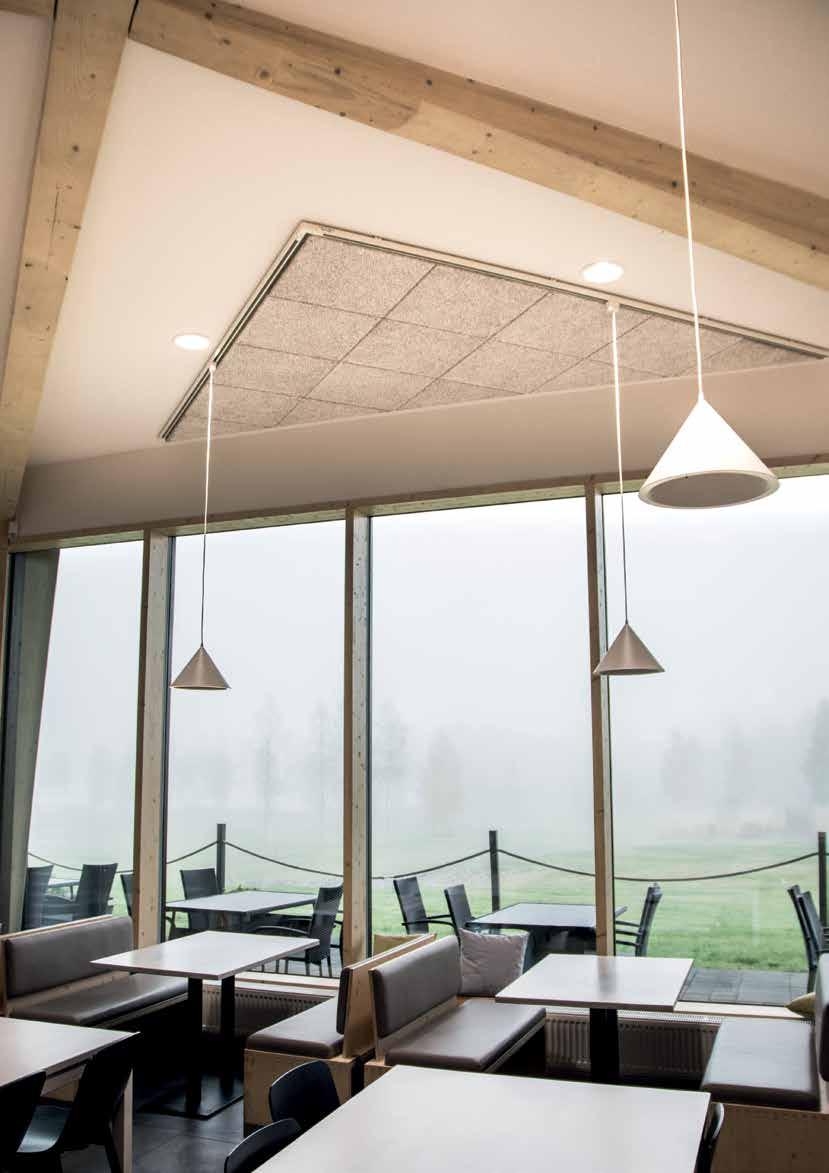

35 unipro -kosketinkiskoja käytetään kekseliäästi valaistuksen lisäksi myös täysin visuaalisiin tarkoituksiin. Niemenharjulla kosketinkiskot kiertävät siististi jokaista katon akustiikkalevyä. Lopputulos valaisee aseman ilmeen huikeaksi kokonaisuudeksi. Niemenharjun matkailukeskus Brittiläinen arkkitehtuurin ja designin sivusto Designcurial on julistanut Niemenharjun liikenneaseman vuoden 2017 hienoimmaksi huoltoasemaksi. Niemenharjun liikenneaseman sisustus on saanut inspiraatiota sen luonnollisesta ympäristöstään, jota se loistavasti täydentää. Valkoiset unipro -kosketinkiskot kiertävät uljaasti huoltoaseman korkeaa sisäkattoa.
