1 1X-X3E-sarjan käyttöohje P/N ISS 17MAR14

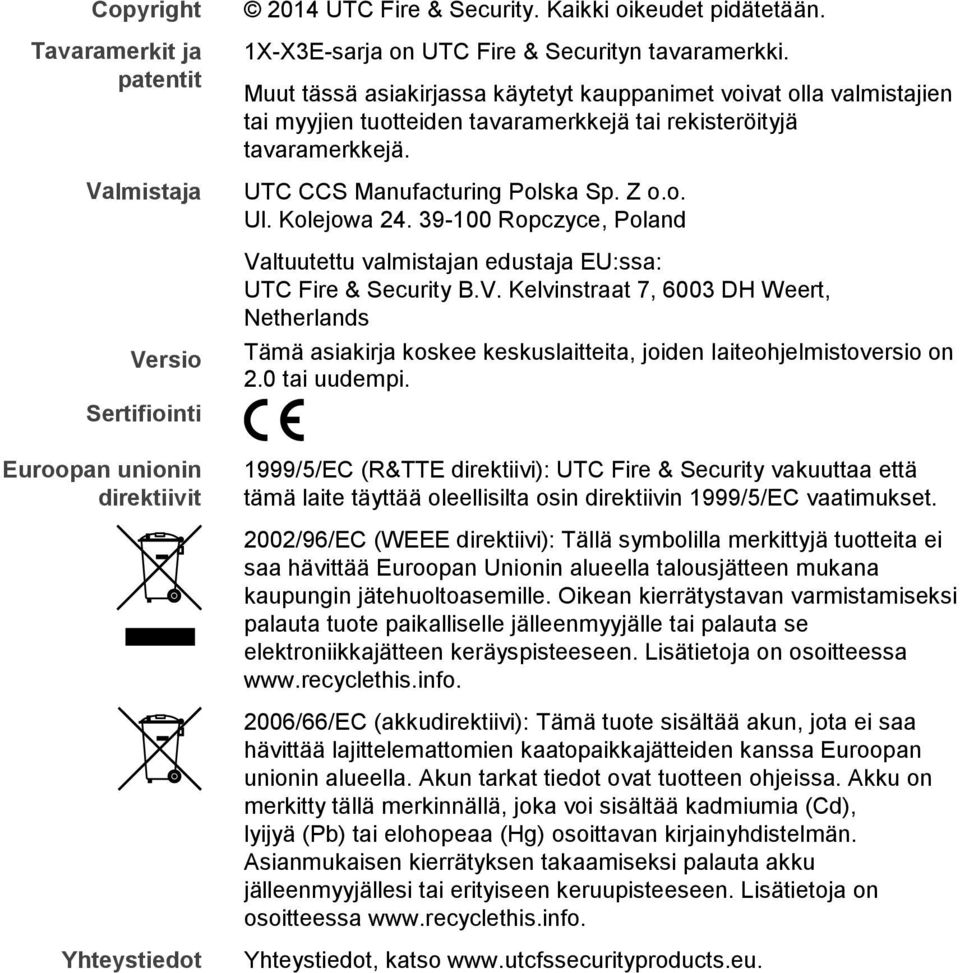

2 Copyright Tavaramerkit ja patentit Valmistaja Versio Sertifiointi Euroopan unionin direktiivit 2014 UTC Fire & Security. Kaikki oikeudet pidätetään. 1X-X3E-sarja on UTC Fire & Securityn tavaramerkki. Muut tässä asiakirjassa käytetyt kauppanimet voivat olla valmistajien tai myyjien tuotteiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. UTC CCS Manufacturing Polska Sp. Z o.o. Ul. Kolejowa Ropczyce, Poland Valtuutettu valmistajan edustaja EU:ssa: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, Netherlands Tämä asiakirja koskee keskuslaitteita, joiden laiteohjelmistoversio on 2.0 tai uudempi. 1999/5/EC (R&TTE direktiivi): UTC Fire & Security vakuuttaa että tämä laite täyttää oleellisilta osin direktiivin 1999/5/EC vaatimukset. 2002/96/EC (WEEE direktiivi): Tällä symbolilla merkittyjä tuotteita ei saa hävittää Euroopan Unionin alueella talousjätteen mukana kaupungin jätehuoltoasemille. Oikean kierrätystavan varmistamiseksi palauta tuote paikalliselle jälleenmyyjälle tai palauta se elektroniikkajätteen keräyspisteeseen. Lisätietoja on osoitteessa /66/EC (akkudirektiivi): Tämä tuote sisältää akun, jota ei saa hävittää lajittelemattomien kaatopaikkajätteiden kanssa Euroopan unionin alueella. Akun tarkat tiedot ovat tuotteen ohjeissa. Akku on merkitty tällä merkinnällä, joka voi sisältää kadmiumia (Cd), lyijyä (Pb) tai elohopeaa (Hg) osoittavan kirjainyhdistelmän. Asianmukaisen kierrätyksen takaamiseksi palauta akku jälleenmyyjällesi tai erityiseen keruupisteeseen. Lisätietoja on osoitteessa Yhteystiedot Yhteystiedot, katso

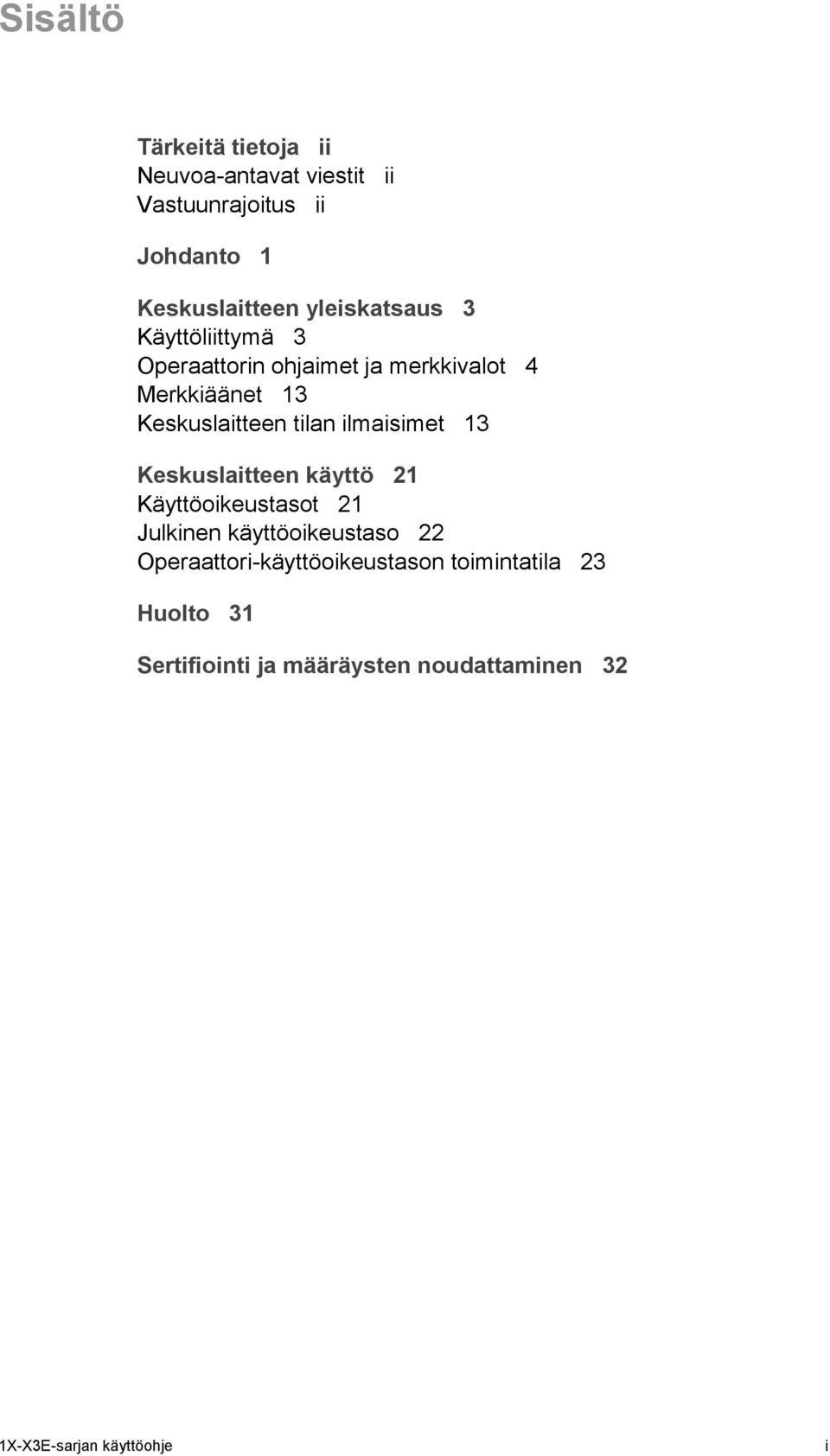

3 Sisältö Tärkeitä tietoja ii Neuvoa-antavat viestit ii Vastuunrajoitus ii Johdanto 1 Keskuslaitteen yleiskatsaus 3 Käyttöliittymä 3 Operaattorin ohjaimet ja merkkivalot 4 Merkkiäänet 13 Keskuslaitteen tilan ilmaisimet 13 Keskuslaitteen käyttö 21 Käyttöoikeustasot 21 Julkinen käyttöoikeustaso 22 Operaattori-käyttöoikeustason toimintatila 23 Huolto 31 Sertifiointi ja määräysten noudattaminen 32 1X-X3E-sarjan käyttöohje i

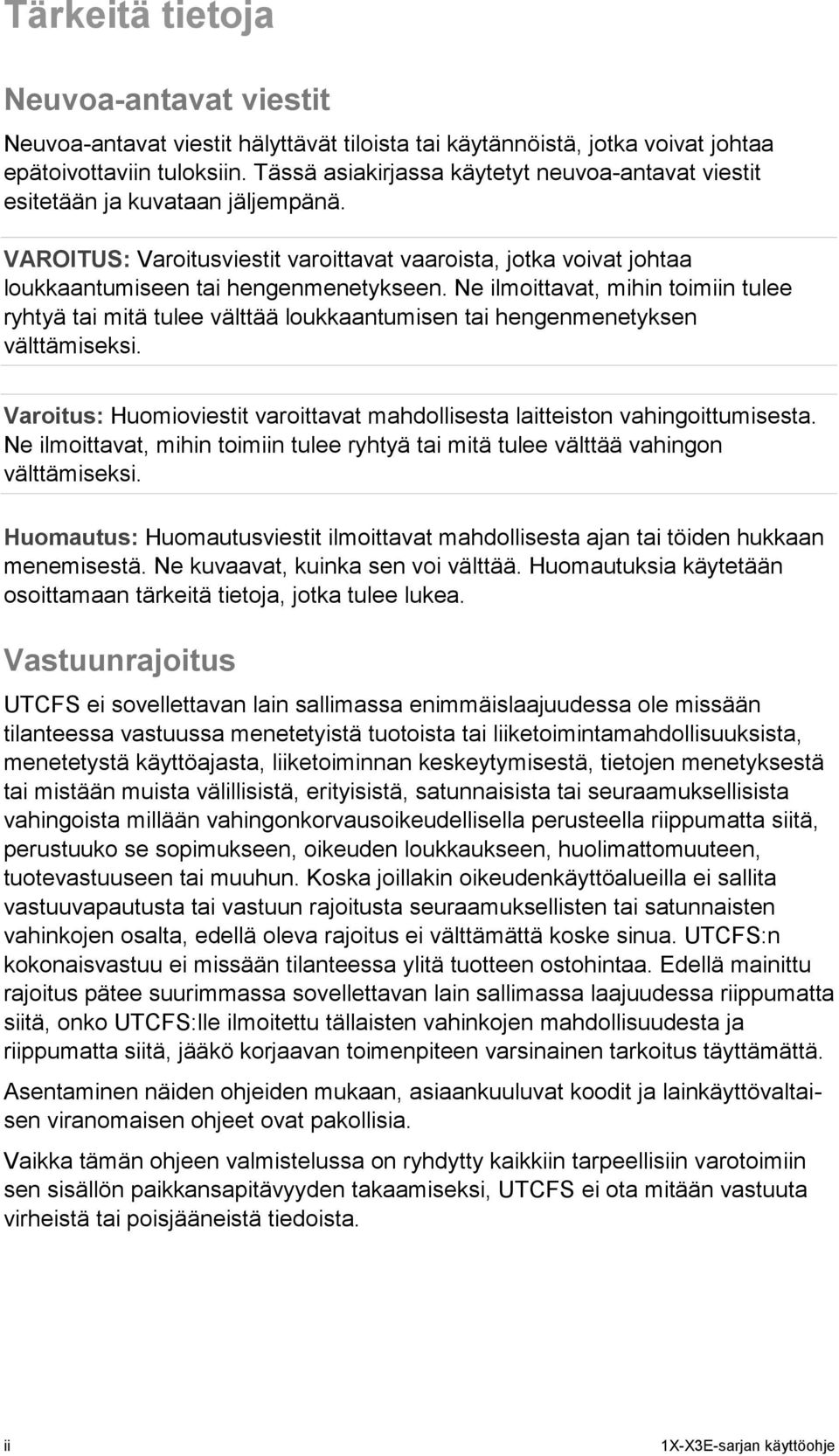

4 Tärkeitä tietoja Neuvoa-antavat viestit Neuvoa-antavat viestit hälyttävät tiloista tai käytännöistä, jotka voivat johtaa epätoivottaviin tuloksiin. Tässä asiakirjassa käytetyt neuvoa-antavat viestit esitetään ja kuvataan jäljempänä. VAROITUS: Varoitusviestit varoittavat vaaroista, jotka voivat johtaa loukkaantumiseen tai hengenmenetykseen. Ne ilmoittavat, mihin toimiin tulee ryhtyä tai mitä tulee välttää loukkaantumisen tai hengenmenetyksen välttämiseksi. Varoitus: Huomioviestit varoittavat mahdollisesta laitteiston vahingoittumisesta. Ne ilmoittavat, mihin toimiin tulee ryhtyä tai mitä tulee välttää vahingon välttämiseksi. Huomautus: Huomautusviestit ilmoittavat mahdollisesta ajan tai töiden hukkaan menemisestä. Ne kuvaavat, kuinka sen voi välttää. Huomautuksia käytetään osoittamaan tärkeitä tietoja, jotka tulee lukea. Vastuunrajoitus UTCFS ei sovellettavan lain sallimassa enimmäislaajuudessa ole missään tilanteessa vastuussa menetetyistä tuotoista tai liiketoimintamahdollisuuksista, menetetystä käyttöajasta, liiketoiminnan keskeytymisestä, tietojen menetyksestä tai mistään muista välillisistä, erityisistä, satunnaisista tai seuraamuksellisista vahingoista millään vahingonkorvausoikeudellisella perusteella riippumatta siitä, perustuuko se sopimukseen, oikeuden loukkaukseen, huolimattomuuteen, tuotevastuuseen tai muuhun. Koska joillakin oikeudenkäyttöalueilla ei sallita vastuuvapautusta tai vastuun rajoitusta seuraamuksellisten tai satunnaisten vahinkojen osalta, edellä oleva rajoitus ei välttämättä koske sinua. UTCFS:n kokonaisvastuu ei missään tilanteessa ylitä tuotteen ostohintaa. Edellä mainittu rajoitus pätee suurimmassa sovellettavan lain sallimassa laajuudessa riippumatta siitä, onko UTCFS:lle ilmoitettu tällaisten vahinkojen mahdollisuudesta ja riippumatta siitä, jääkö korjaavan toimenpiteen varsinainen tarkoitus täyttämättä. Asentaminen näiden ohjeiden mukaan, asiaankuuluvat koodit ja lainkäyttövaltaisen viranomaisen ohjeet ovat pakollisia. Vaikka tämän ohjeen valmistelussa on ryhdytty kaikkiin tarpeellisiin varotoimiin sen sisällön paikkansapitävyyden takaamiseksi, UTCFS ei ota mitään vastuuta virheistä tai poisjääneistä tiedoista. ii 1X-X3E-sarjan käyttöohje

5 Johdanto Tämä on 1X-X3E-sarjan sammutus- ja palohälytyskeskuksen käyttöohje. Lue nämä ohjeet ja kaikki liittyvät ohjeet kokonaan ennen tämän tuotteen käyttämistä. Keskuslaitteessa on kolme paloilmaisuryhmää (Z1, Z2 ja Z3) sekä useita palopainiketuloja (PP), jotka hallitsevat yksittäisen sammutusalueen sammutustoimia. Jos paloilmaisuryhmää ei ole konfiguroitu osaksi sammutusilmaisualuetta, keskuslaite tarjoaa normaalin palokeskustoiminnallisuuden kyseisen paloilmaisuryhmän osalta. Keskus esimerkiksi aktivoi palohälyttimet, palovälittimen ja muut lisälaitelähdöt. Huomautus: Pyydä järjestelmän asentajalta sammutusalueelle tai (valinnaisesti) paloilmaisuryhmille osoitettujen paloryhmien konfigurointitiedot. Taulukko 1:ssä sivulla 2 on esitelty keskuslaitteen palohälytys- ja sammutustapahtumien mahdolliset tilat. 1X-X3E-sarjan käyttöohje 1

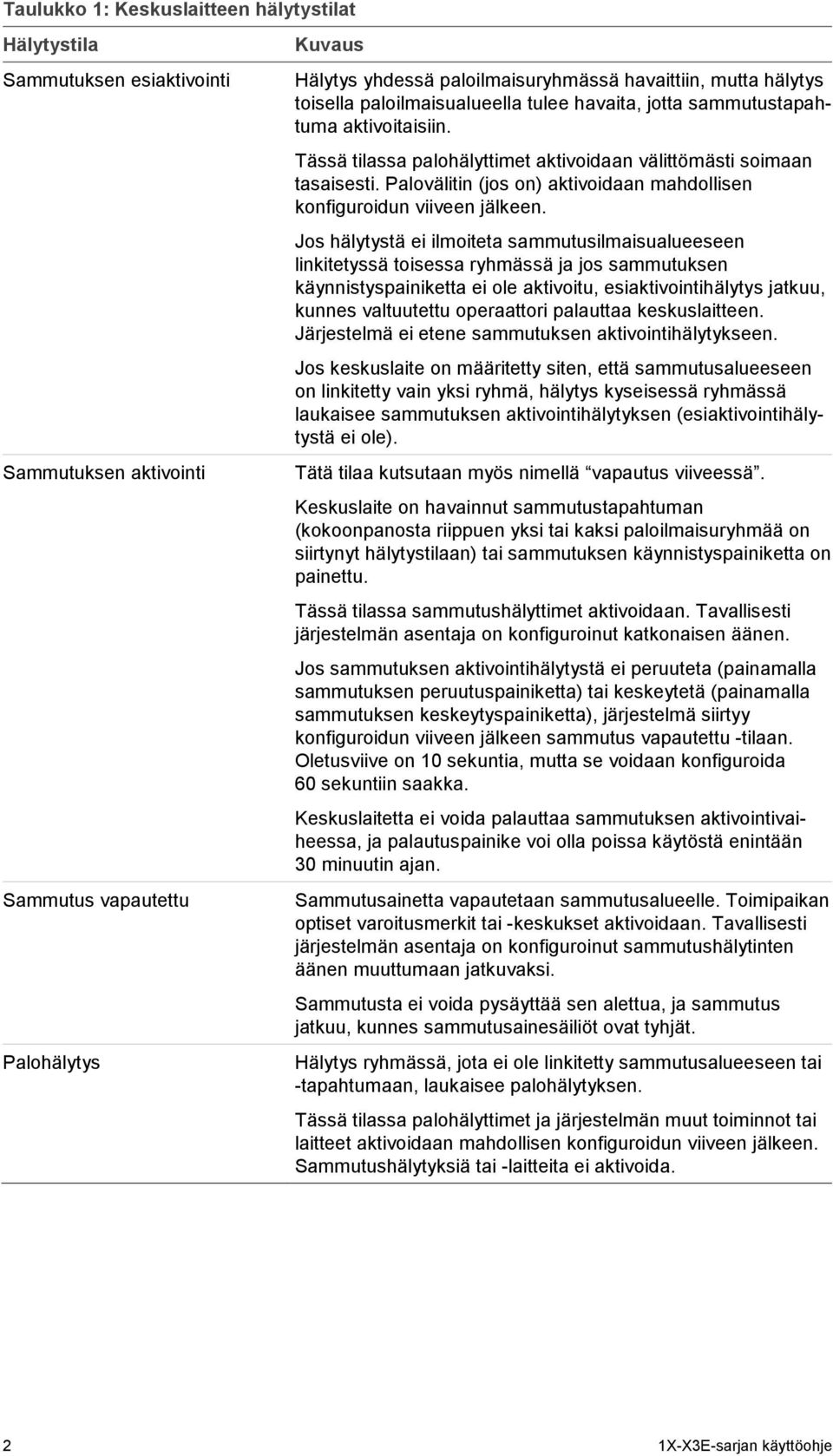

6 Taulukko 1: Keskuslaitteen hälytystilat Hälytystila Sammutuksen esiaktivointi Sammutuksen aktivointi Sammutus vapautettu Palohälytys Kuvaus Hälytys yhdessä paloilmaisuryhmässä havaittiin, mutta hälytys toisella paloilmaisualueella tulee havaita, jotta sammutustapahtuma aktivoitaisiin. Tässä tilassa palohälyttimet aktivoidaan välittömästi soimaan tasaisesti. Palovälitin (jos on) aktivoidaan mahdollisen konfiguroidun viiveen jälkeen. Jos hälytystä ei ilmoiteta sammutusilmaisualueeseen linkitetyssä toisessa ryhmässä ja jos sammutuksen käynnistyspainiketta ei ole aktivoitu, esiaktivointihälytys jatkuu, kunnes valtuutettu operaattori palauttaa keskuslaitteen. Järjestelmä ei etene sammutuksen aktivointihälytykseen. Jos keskuslaite on määritetty siten, että sammutusalueeseen on linkitetty vain yksi ryhmä, hälytys kyseisessä ryhmässä laukaisee sammutuksen aktivointihälytyksen (esiaktivointihälytystä ei ole). Tätä tilaa kutsutaan myös nimellä vapautus viiveessä. Keskuslaite on havainnut sammutustapahtuman (kokoonpanosta riippuen yksi tai kaksi paloilmaisuryhmää on siirtynyt hälytystilaan) tai sammutuksen käynnistyspainiketta on painettu. Tässä tilassa sammutushälyttimet aktivoidaan. Tavallisesti järjestelmän asentaja on konfiguroinut katkonaisen äänen. Jos sammutuksen aktivointihälytystä ei peruuteta (painamalla sammutuksen peruutuspainiketta) tai keskeytetä (painamalla sammutuksen keskeytyspainiketta), järjestelmä siirtyy konfiguroidun viiveen jälkeen sammutus vapautettu -tilaan. Oletusviive on 10 sekuntia, mutta se voidaan konfiguroida 60 sekuntiin saakka. Keskuslaitetta ei voida palauttaa sammutuksen aktivointivaiheessa, ja palautuspainike voi olla poissa käytöstä enintään 30 minuutin ajan. Sammutusainetta vapautetaan sammutusalueelle. Toimipaikan optiset varoitusmerkit tai -keskukset aktivoidaan. Tavallisesti järjestelmän asentaja on konfiguroinut sammutushälytinten äänen muuttumaan jatkuvaksi. Sammutusta ei voida pysäyttää sen alettua, ja sammutus jatkuu, kunnes sammutusainesäiliöt ovat tyhjät. Hälytys ryhmässä, jota ei ole linkitetty sammutusalueeseen tai -tapahtumaan, laukaisee palohälytyksen. Tässä tilassa palohälyttimet ja järjestelmän muut toiminnot tai laitteet aktivoidaan mahdollisen konfiguroidun viiveen jälkeen. Sammutushälytyksiä tai -laitteita ei aktivoida. 2 1X-X3E-sarjan käyttöohje

7 Keskuslaitteen yleiskatsaus Tässä osiossa esitellään keskuslaitteen käyttöliittymä, operaattorin ohjaimet ja merkkivalot. Käyttöliittymä Kuva 1: Käyttöliittymä 1. Ryhmäpainikkeet ja -merkkivalot (Z1, Z2, Z3) 2. Tehonsyötön merkkivalo 3. Yleinen vikamerkkivalo 4. Yleispalohälytyksen merkkivalot 5. Esiaktivointipainike ja -merkkivalot 6. Vapautettu -merkkivalot 7. Sammutushälyttimet päällä -painike ja -merkkivalot 8. Palohälyttimien viive -painike ja -merkkivalot 9. Optinen keskus päällä -merkkivalot 10. Ovi vika/pois -merkkivalo 11. Verkkovika -merkkivalo 12. Ilmaisimen huolto -merkkivalo 13. I/O laajennusvika/pois käytöstä -merkkivalo 14. Yleinen käytöstäpoistopainike ja -merkkivalo 15. Yleinen testipainike ja -merkkivalo 16. Matala paine -merkkivalot 17. Sammutusaineen virtauksen merkkivalot 18. Palautuspainike ja merkkivalo 19. Hiljennä keskus -painike ja -merkkivalo 20. Palohälyttimet päälle/pois -painike ja -merkkivalo 21. Numeerinen käyttölaite ja Enter-näppäin 22. Manuaalitila-painike ja -merkkivalo 23. Järjestelmävian merkkivalo 24. Järjestelmä ei käytössä -merkkivalo 25. Maadoitusvian merkkivalo 26. Tehonsyöttövian merkkivalo 27. Käsilaukaisun keskeytys -merkkivalot 28. Käsilaukaisun pito -merkkivalot 29. Käsilaukaisun aloitus -merkkivalot 30. Paloreitityksen viive -painike ja -merkkivalo [1] 31. Palovälitin aktivoitu -painike ja -merkkivalot [1] [1] Palovälitin on käytettävissä vain jos SB-laajennusyksikkö on asennettu ja palovälitintoiminnallisuus on konfiguroitu. 1X-X3E-sarjan käyttöohje 3

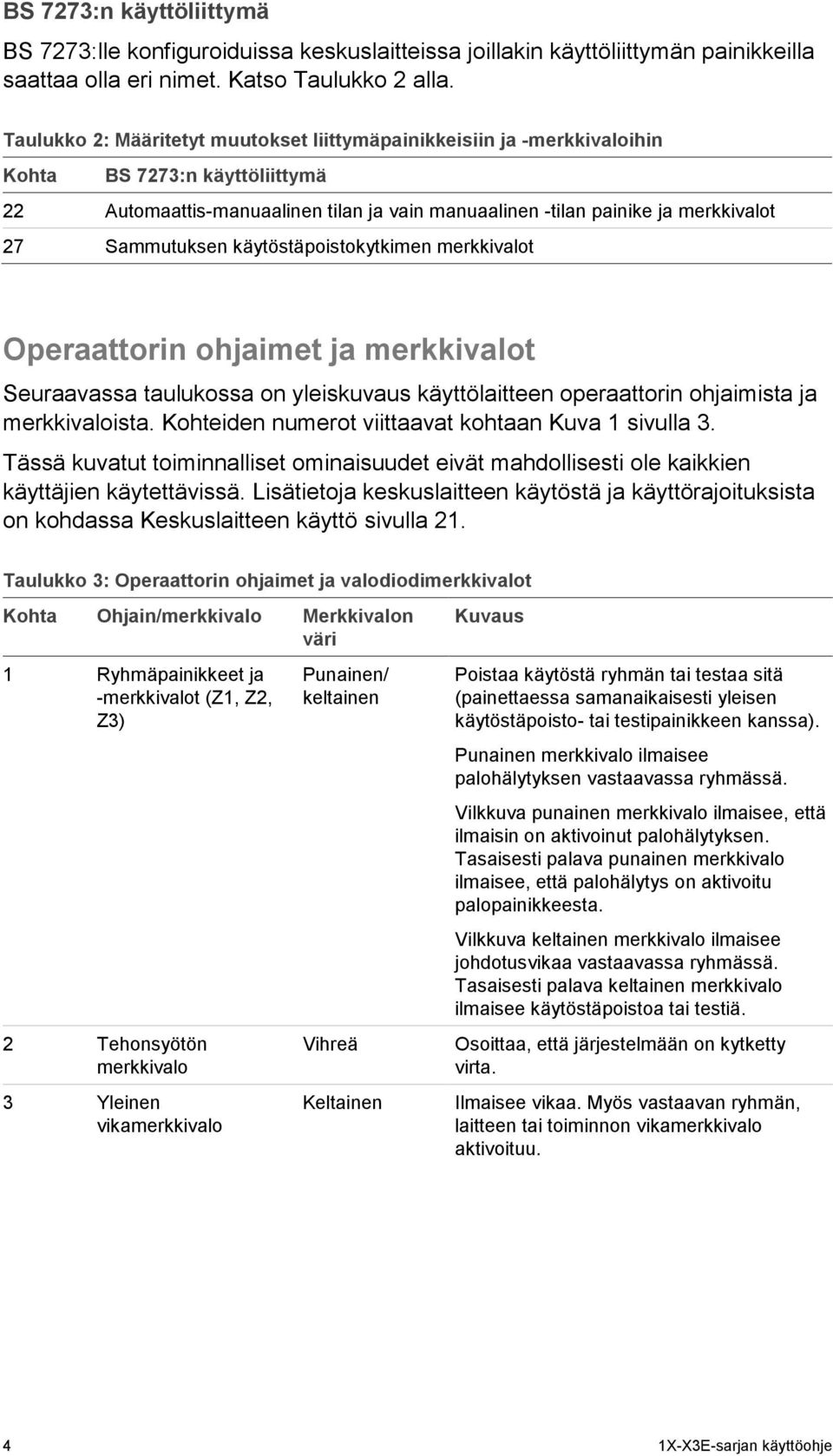

8 BS 7273:n käyttöliittymä BS 7273:lle konfiguroiduissa keskuslaitteissa joillakin käyttöliittymän painikkeilla saattaa olla eri nimet. Katso Taulukko 2 alla. Taulukko 2: Määritetyt muutokset liittymäpainikkeisiin ja -merkkivaloihin Kohta BS 7273:n käyttöliittymä 22 Automaattis-manuaalinen tilan ja vain manuaalinen -tilan painike ja merkkivalot 27 Sammutuksen käytöstäpoistokytkimen merkkivalot Operaattorin ohjaimet ja merkkivalot Seuraavassa taulukossa on yleiskuvaus käyttölaitteen operaattorin ohjaimista ja merkkivaloista. Kohteiden numerot viittaavat kohtaan Kuva 1 sivulla 3. Tässä kuvatut toiminnalliset ominaisuudet eivät mahdollisesti ole kaikkien käyttäjien käytettävissä. Lisätietoja keskuslaitteen käytöstä ja käyttörajoituksista on kohdassa Keskuslaitteen käyttö sivulla 21. Taulukko 3: Operaattorin ohjaimet ja valodiodimerkkivalot Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 1 Ryhmäpainikkeet ja -merkkivalot (Z1, Z2, Z3) 2 Tehonsyötön merkkivalo 3 Yleinen vikamerkkivalo Punainen/ keltainen Vihreä Poistaa käytöstä ryhmän tai testaa sitä (painettaessa samanaikaisesti yleisen käytöstäpoisto- tai testipainikkeen kanssa). Punainen merkkivalo ilmaisee palohälytyksen vastaavassa ryhmässä. Vilkkuva punainen merkkivalo ilmaisee, että ilmaisin on aktivoinut palohälytyksen. Tasaisesti palava punainen merkkivalo ilmaisee, että palohälytys on aktivoitu palopainikkeesta. Vilkkuva keltainen merkkivalo ilmaisee johdotusvikaa vastaavassa ryhmässä. Tasaisesti palava keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Osoittaa, että järjestelmään on kytketty virta. Ilmaisee vikaa. Myös vastaavan ryhmän, laitteen tai toiminnon vikamerkkivalo aktivoituu. 4 1X-X3E-sarjan käyttöohje

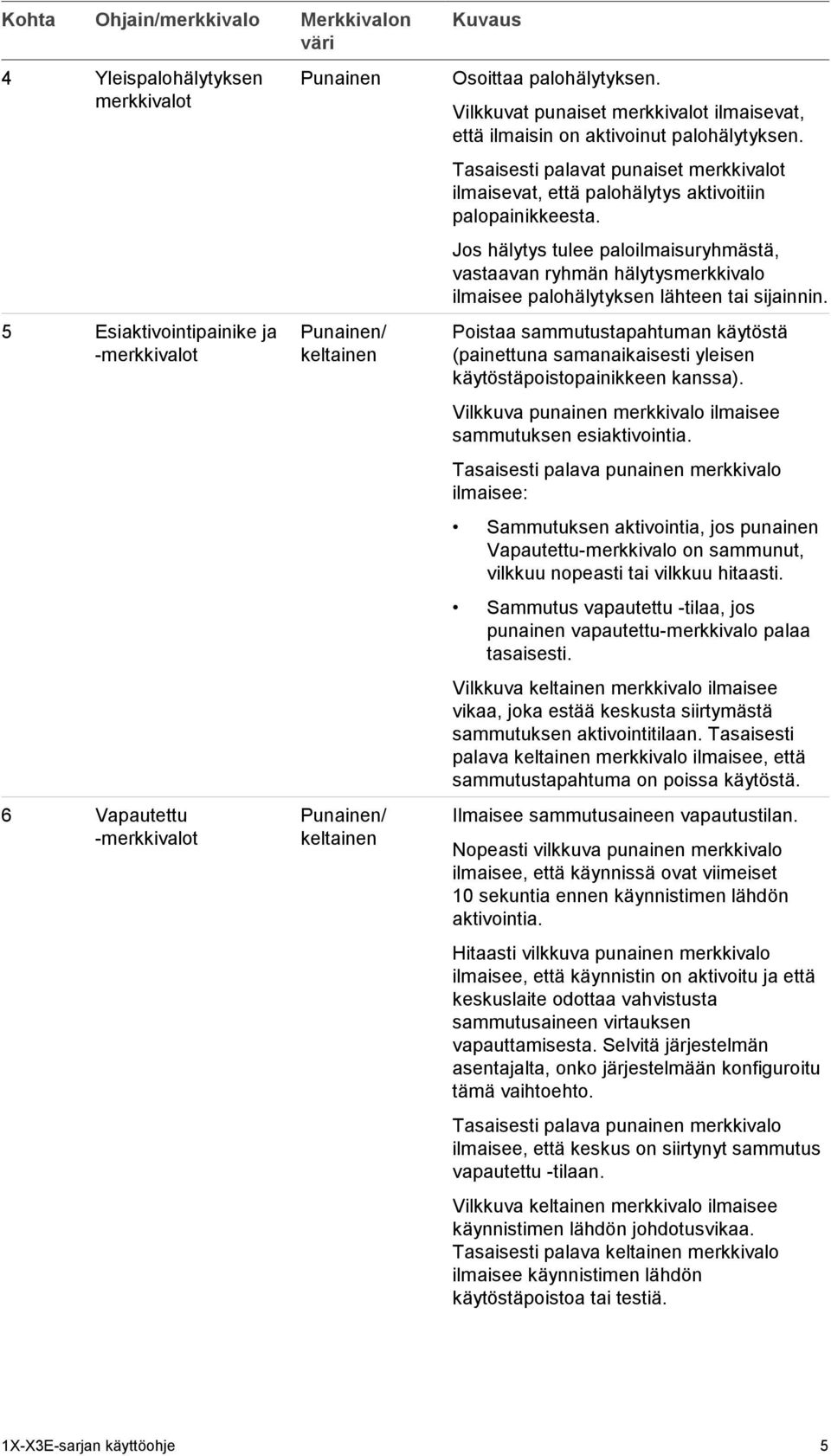

9 Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 4 Yleispalohälytyksen merkkivalot 5 Esiaktivointipainike ja -merkkivalot 6 Vapautettu -merkkivalot Punainen Punainen/ keltainen Punainen/ keltainen Osoittaa palohälytyksen. Vilkkuvat punaiset merkkivalot ilmaisevat, että ilmaisin on aktivoinut palohälytyksen. Tasaisesti palavat punaiset merkkivalot ilmaisevat, että palohälytys aktivoitiin palopainikkeesta. Jos hälytys tulee paloilmaisuryhmästä, vastaavan ryhmän hälytysmerkkivalo ilmaisee palohälytyksen lähteen tai sijainnin. Poistaa sammutustapahtuman käytöstä (painettuna samanaikaisesti yleisen käytöstäpoistopainikkeen kanssa). Vilkkuva punainen merkkivalo ilmaisee sammutuksen esiaktivointia. Tasaisesti palava punainen merkkivalo ilmaisee: Sammutuksen aktivointia, jos punainen Vapautettu-merkkivalo on sammunut, vilkkuu nopeasti tai vilkkuu hitaasti. Sammutus vapautettu -tilaa, jos punainen vapautettu-merkkivalo palaa tasaisesti. Vilkkuva keltainen merkkivalo ilmaisee vikaa, joka estää keskusta siirtymästä sammutuksen aktivointitilaan. Tasaisesti palava keltainen merkkivalo ilmaisee, että sammutustapahtuma on poissa käytöstä. Ilmaisee sammutusaineen vapautustilan. Nopeasti vilkkuva punainen merkkivalo ilmaisee, että käynnissä ovat viimeiset 10 sekuntia ennen käynnistimen lähdön aktivointia. Hitaasti vilkkuva punainen merkkivalo ilmaisee, että käynnistin on aktivoitu ja että keskuslaite odottaa vahvistusta sammutusaineen virtauksen vapauttamisesta. Selvitä järjestelmän asentajalta, onko järjestelmään konfiguroitu tämä vaihtoehto. Tasaisesti palava punainen merkkivalo ilmaisee, että keskus on siirtynyt sammutus vapautettu -tilaan. Vilkkuva keltainen merkkivalo ilmaisee käynnistimen lähdön johdotusvikaa. Tasaisesti palava keltainen merkkivalo ilmaisee käynnistimen lähdön käytöstäpoistoa tai testiä. 1X-X3E-sarjan käyttöohje 5

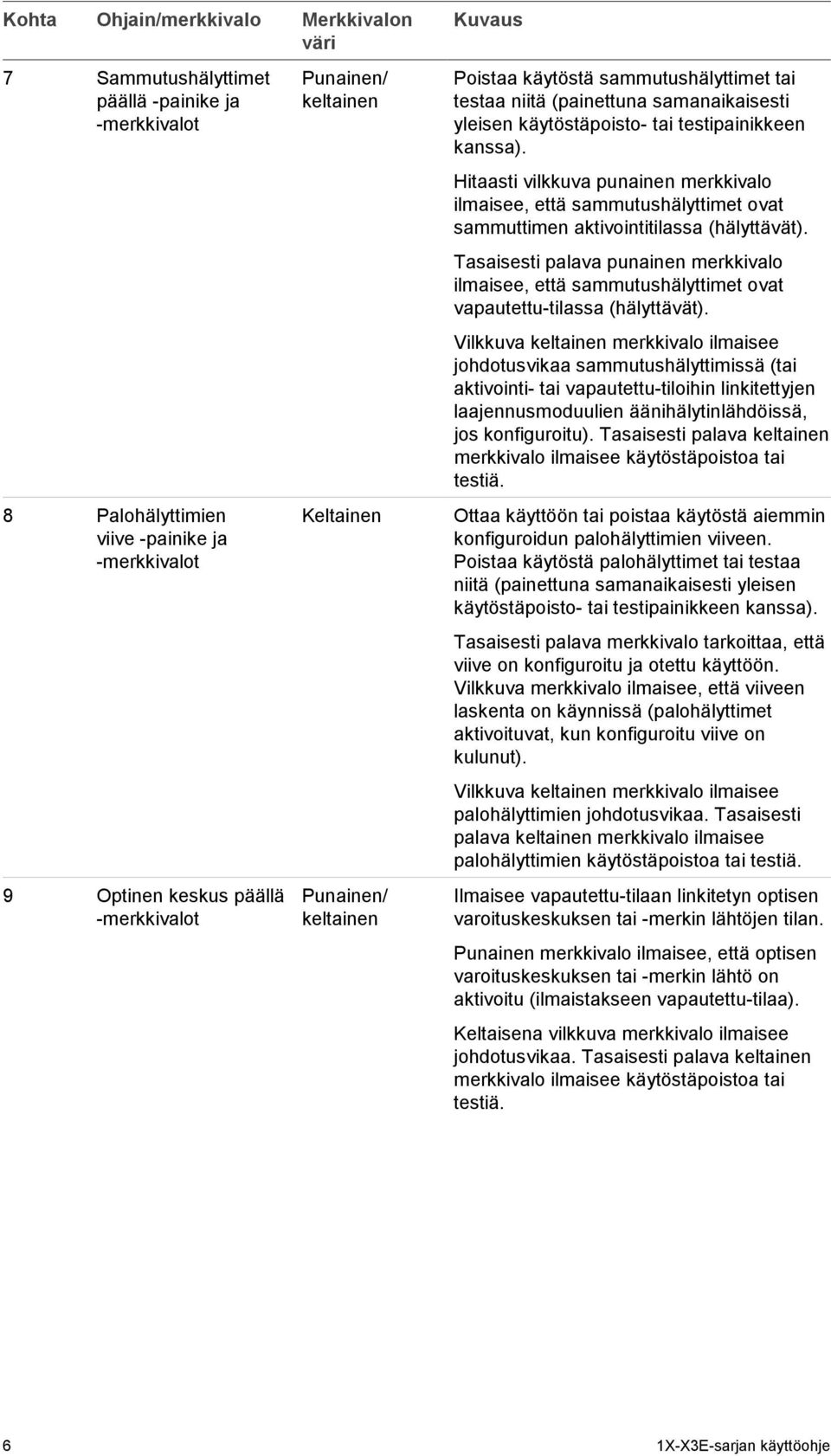

10 Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 7 Sammutushälyttimet päällä -painike ja -merkkivalot 8 Palohälyttimien viive -painike ja -merkkivalot 9 Optinen keskus päällä -merkkivalot Punainen/ keltainen Punainen/ keltainen Poistaa käytöstä sammutushälyttimet tai testaa niitä (painettuna samanaikaisesti yleisen käytöstäpoisto- tai testipainikkeen kanssa). Hitaasti vilkkuva punainen merkkivalo ilmaisee, että sammutushälyttimet ovat sammuttimen aktivointitilassa (hälyttävät). Tasaisesti palava punainen merkkivalo ilmaisee, että sammutushälyttimet ovat vapautettu-tilassa (hälyttävät). Vilkkuva keltainen merkkivalo ilmaisee johdotusvikaa sammutushälyttimissä (tai aktivointi- tai vapautettu-tiloihin linkitettyjen laajennusmoduulien äänihälytinlähdöissä, jos konfiguroitu). Tasaisesti palava keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Ottaa käyttöön tai poistaa käytöstä aiemmin konfiguroidun palohälyttimien viiveen. Poistaa käytöstä palohälyttimet tai testaa niitä (painettuna samanaikaisesti yleisen käytöstäpoisto- tai testipainikkeen kanssa). Tasaisesti palava merkkivalo tarkoittaa, että viive on konfiguroitu ja otettu käyttöön. Vilkkuva merkkivalo ilmaisee, että viiveen laskenta on käynnissä (palohälyttimet aktivoituvat, kun konfiguroitu viive on kulunut). Vilkkuva keltainen merkkivalo ilmaisee palohälyttimien johdotusvikaa. Tasaisesti palava keltainen merkkivalo ilmaisee palohälyttimien käytöstäpoistoa tai testiä. Ilmaisee vapautettu-tilaan linkitetyn optisen varoituskeskuksen tai -merkin lähtöjen tilan. Punainen merkkivalo ilmaisee, että optisen varoituskeskuksen tai -merkin lähtö on aktivoitu (ilmaistakseen vapautettu-tilaa). Keltaisena vilkkuva merkkivalo ilmaisee johdotusvikaa. Tasaisesti palava keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. 6 1X-X3E-sarjan käyttöohje

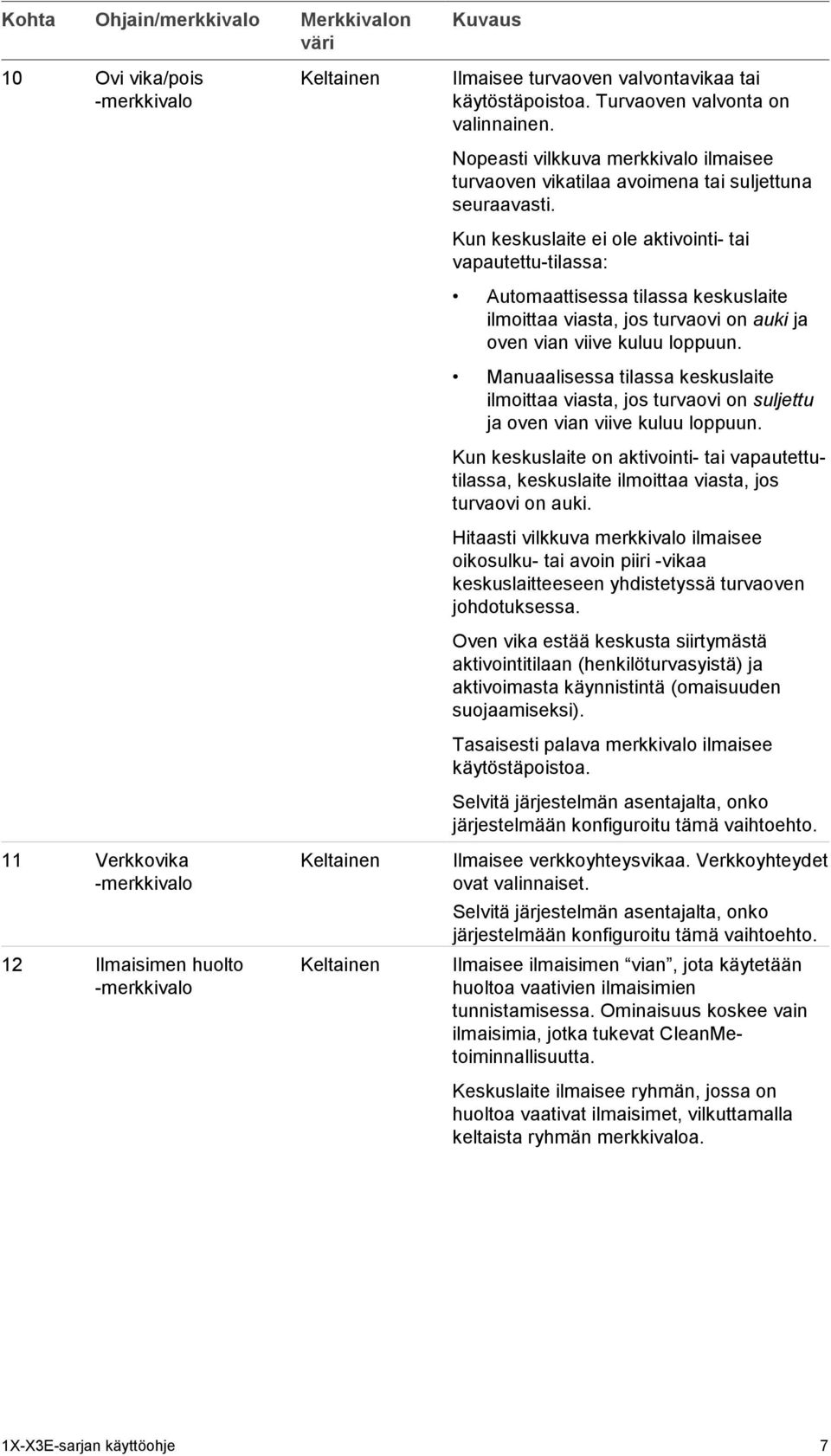

11 Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 10 Ovi vika/pois -merkkivalo 11 Verkkovika -merkkivalo 12 Ilmaisimen huolto -merkkivalo Ilmaisee turvaoven valvontavikaa tai käytöstäpoistoa. Turvaoven valvonta on valinnainen. Nopeasti vilkkuva merkkivalo ilmaisee turvaoven vikatilaa avoimena tai suljettuna seuraavasti. Kun keskuslaite ei ole aktivointi- tai vapautettu-tilassa: Automaattisessa tilassa keskuslaite ilmoittaa viasta, jos turvaovi on auki ja oven vian viive kuluu loppuun. Manuaalisessa tilassa keskuslaite ilmoittaa viasta, jos turvaovi on suljettu ja oven vian viive kuluu loppuun. Kun keskuslaite on aktivointi- tai vapautettutilassa, keskuslaite ilmoittaa viasta, jos turvaovi on auki. Hitaasti vilkkuva merkkivalo ilmaisee oikosulku- tai avoin piiri -vikaa keskuslaitteeseen yhdistetyssä turvaoven johdotuksessa. Oven vika estää keskusta siirtymästä aktivointitilaan (henkilöturvasyistä) ja aktivoimasta käynnistintä (omaisuuden suojaamiseksi). Tasaisesti palava merkkivalo ilmaisee käytöstäpoistoa. Selvitä järjestelmän asentajalta, onko järjestelmään konfiguroitu tämä vaihtoehto. Ilmaisee verkkoyhteysvikaa. Verkkoyhteydet ovat valinnaiset. Selvitä järjestelmän asentajalta, onko järjestelmään konfiguroitu tämä vaihtoehto. Ilmaisee ilmaisimen vian, jota käytetään huoltoa vaativien ilmaisimien tunnistamisessa. Ominaisuus koskee vain ilmaisimia, jotka tukevat CleanMetoiminnallisuutta. Keskuslaite ilmaisee ryhmän, jossa on huoltoa vaativat ilmaisimet, vilkuttamalla keltaista ryhmän merkkivaloa. 1X-X3E-sarjan käyttöohje 7

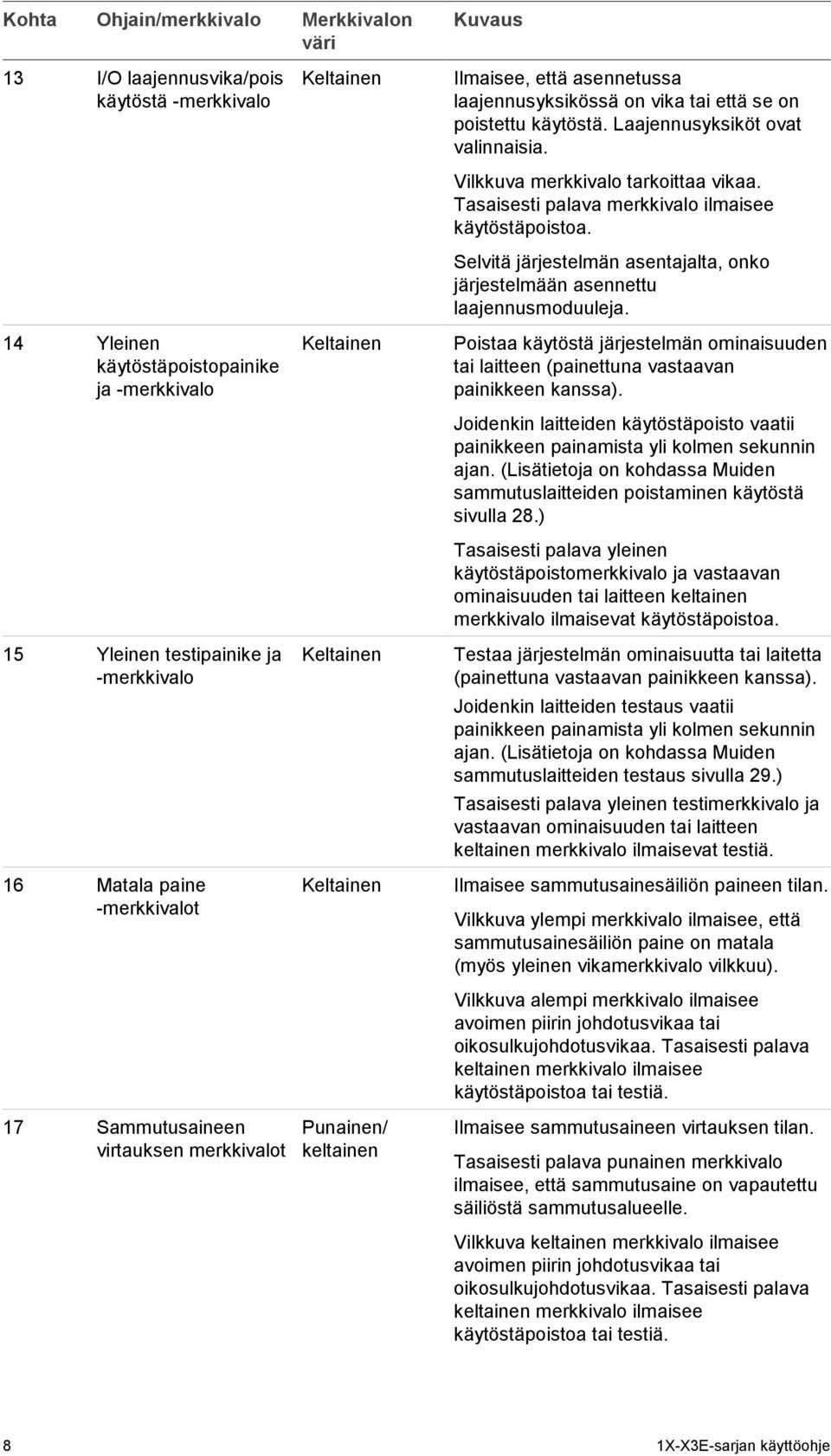

12 Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 13 I/O laajennusvika/pois käytöstä -merkkivalo 14 Yleinen käytöstäpoistopainike ja -merkkivalo 15 Yleinen testipainike ja -merkkivalo 16 Matala paine -merkkivalot 17 Sammutusaineen virtauksen merkkivalot Punainen/ keltainen Ilmaisee, että asennetussa laajennusyksikössä on vika tai että se on poistettu käytöstä. Laajennusyksiköt ovat valinnaisia. Vilkkuva merkkivalo tarkoittaa vikaa. Tasaisesti palava merkkivalo ilmaisee käytöstäpoistoa. Selvitä järjestelmän asentajalta, onko järjestelmään asennettu laajennusmoduuleja. Poistaa käytöstä järjestelmän ominaisuuden tai laitteen (painettuna vastaavan painikkeen kanssa). Joidenkin laitteiden käytöstäpoisto vaatii painikkeen painamista yli kolmen sekunnin ajan. (Lisätietoja on kohdassa Muiden sammutuslaitteiden poistaminen käytöstä sivulla 28.) Tasaisesti palava yleinen käytöstäpoistomerkkivalo ja vastaavan ominaisuuden tai laitteen keltainen merkkivalo ilmaisevat käytöstäpoistoa. Testaa järjestelmän ominaisuutta tai laitetta (painettuna vastaavan painikkeen kanssa). Joidenkin laitteiden testaus vaatii painikkeen painamista yli kolmen sekunnin ajan. (Lisätietoja on kohdassa Muiden sammutuslaitteiden testaus sivulla 29.) Tasaisesti palava yleinen testimerkkivalo ja vastaavan ominaisuuden tai laitteen keltainen merkkivalo ilmaisevat testiä. Ilmaisee sammutusainesäiliön paineen tilan. Vilkkuva ylempi merkkivalo ilmaisee, että sammutusainesäiliön paine on matala (myös yleinen vikamerkkivalo vilkkuu). Vilkkuva alempi merkkivalo ilmaisee avoimen piirin johdotusvikaa tai oikosulkujohdotusvikaa. Tasaisesti palava keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Ilmaisee sammutusaineen virtauksen tilan. Tasaisesti palava punainen merkkivalo ilmaisee, että sammutusaine on vapautettu säiliöstä sammutusalueelle. Vilkkuva keltainen merkkivalo ilmaisee avoimen piirin johdotusvikaa tai oikosulkujohdotusvikaa. Tasaisesti palava keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. 8 1X-X3E-sarjan käyttöohje

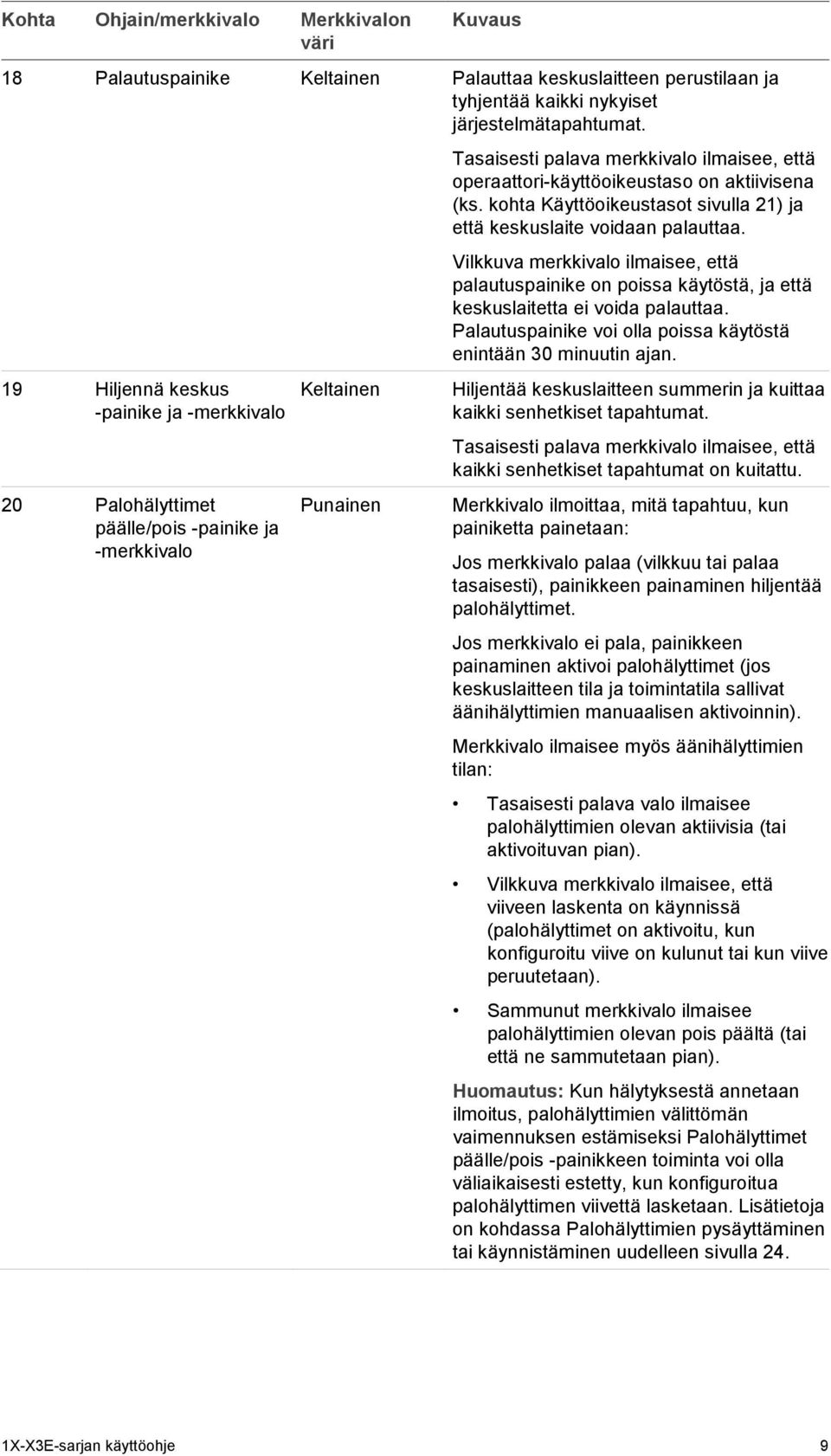

13 Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 18 Palautuspainike Palauttaa keskuslaitteen perustilaan ja tyhjentää kaikki nykyiset järjestelmätapahtumat. 19 Hiljennä keskus -painike ja -merkkivalo 20 Palohälyttimet päälle/pois -painike ja -merkkivalo Punainen Tasaisesti palava merkkivalo ilmaisee, että operaattori-käyttöoikeustaso on aktiivisena (ks. kohta Käyttöoikeustasot sivulla 21) ja että keskuslaite voidaan palauttaa. Vilkkuva merkkivalo ilmaisee, että palautuspainike on poissa käytöstä, ja että keskuslaitetta ei voida palauttaa. Palautuspainike voi olla poissa käytöstä enintään 30 minuutin ajan. Hiljentää keskuslaitteen summerin ja kuittaa kaikki senhetkiset tapahtumat. Tasaisesti palava merkkivalo ilmaisee, että kaikki senhetkiset tapahtumat on kuitattu. Merkkivalo ilmoittaa, mitä tapahtuu, kun painiketta painetaan: Jos merkkivalo palaa (vilkkuu tai palaa tasaisesti), painikkeen painaminen hiljentää palohälyttimet. Jos merkkivalo ei pala, painikkeen painaminen aktivoi palohälyttimet (jos keskuslaitteen tila ja toimintatila sallivat äänihälyttimien manuaalisen aktivoinnin). Merkkivalo ilmaisee myös äänihälyttimien tilan: Tasaisesti palava valo ilmaisee palohälyttimien olevan aktiivisia (tai aktivoituvan pian). Vilkkuva merkkivalo ilmaisee, että viiveen laskenta on käynnissä (palohälyttimet on aktivoitu, kun konfiguroitu viive on kulunut tai kun viive peruutetaan). Sammunut merkkivalo ilmaisee palohälyttimien olevan pois päältä (tai että ne sammutetaan pian). Huomautus: Kun hälytyksestä annetaan ilmoitus, palohälyttimien välittömän vaimennuksen estämiseksi Palohälyttimet päälle/pois -painikkeen toiminta voi olla väliaikaisesti estetty, kun konfiguroitua palohälyttimen viivettä lasketaan. Lisätietoja on kohdassa Palohälyttimien pysäyttäminen tai käynnistäminen uudelleen sivulla 24. 1X-X3E-sarjan käyttöohje 9

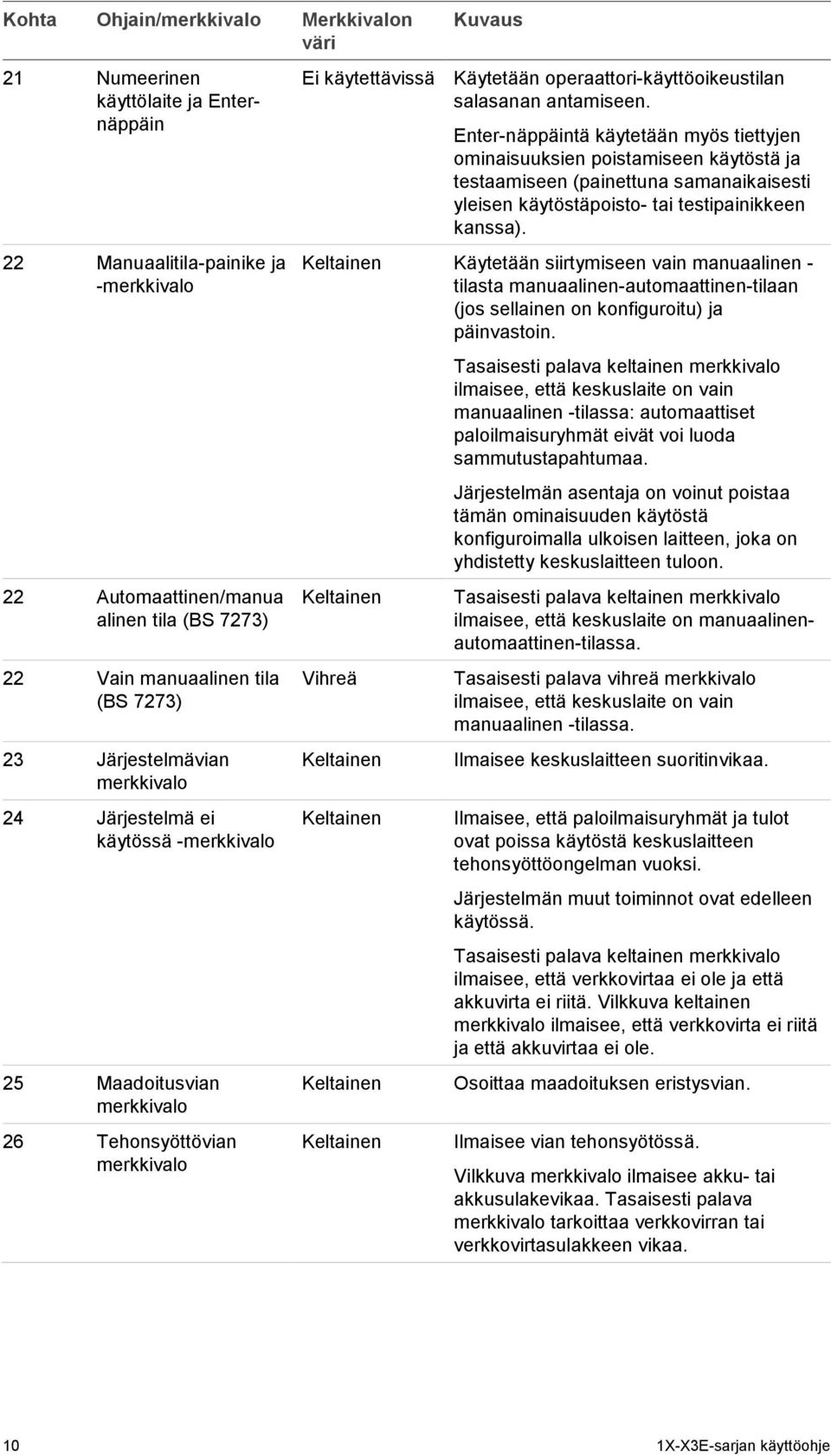

14 Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 21 Numeerinen käyttölaite ja Enternäppäin 22 Manuaalitila-painike ja -merkkivalo 22 Automaattinen/manua alinen tila (BS 7273) 22 Vain manuaalinen tila (BS 7273) 23 Järjestelmävian merkkivalo 24 Järjestelmä ei käytössä -merkkivalo 25 Maadoitusvian merkkivalo 26 Tehonsyöttövian merkkivalo Ei käytettävissä Käytetään operaattori-käyttöoikeustilan salasanan antamiseen. Enter-näppäintä käytetään myös tiettyjen ominaisuuksien poistamiseen käytöstä ja testaamiseen (painettuna samanaikaisesti yleisen käytöstäpoisto- tai testipainikkeen kanssa). Käytetään siirtymiseen vain manuaalinen - tilasta manuaalinen-automaattinen-tilaan (jos sellainen on konfiguroitu) ja päinvastoin. Vihreä Tasaisesti palava keltainen merkkivalo ilmaisee, että keskuslaite on vain manuaalinen -tilassa: automaattiset paloilmaisuryhmät eivät voi luoda sammutustapahtumaa. Järjestelmän asentaja on voinut poistaa tämän ominaisuuden käytöstä konfiguroimalla ulkoisen laitteen, joka on yhdistetty keskuslaitteen tuloon. Tasaisesti palava keltainen merkkivalo ilmaisee, että keskuslaite on manuaalinenautomaattinen-tilassa. Tasaisesti palava vihreä merkkivalo ilmaisee, että keskuslaite on vain manuaalinen -tilassa. Ilmaisee keskuslaitteen suoritinvikaa. Ilmaisee, että paloilmaisuryhmät ja tulot ovat poissa käytöstä keskuslaitteen tehonsyöttöongelman vuoksi. Järjestelmän muut toiminnot ovat edelleen käytössä. Tasaisesti palava keltainen merkkivalo ilmaisee, että verkkovirtaa ei ole ja että akkuvirta ei riitä. Vilkkuva keltainen merkkivalo ilmaisee, että verkkovirta ei riitä ja että akkuvirtaa ei ole. Osoittaa maadoituksen eristysvian. Ilmaisee vian tehonsyötössä. Vilkkuva merkkivalo ilmaisee akku- tai akkusulakevikaa. Tasaisesti palava merkkivalo tarkoittaa verkkovirran tai verkkovirtasulakkeen vikaa. 10 1X-X3E-sarjan käyttöohje

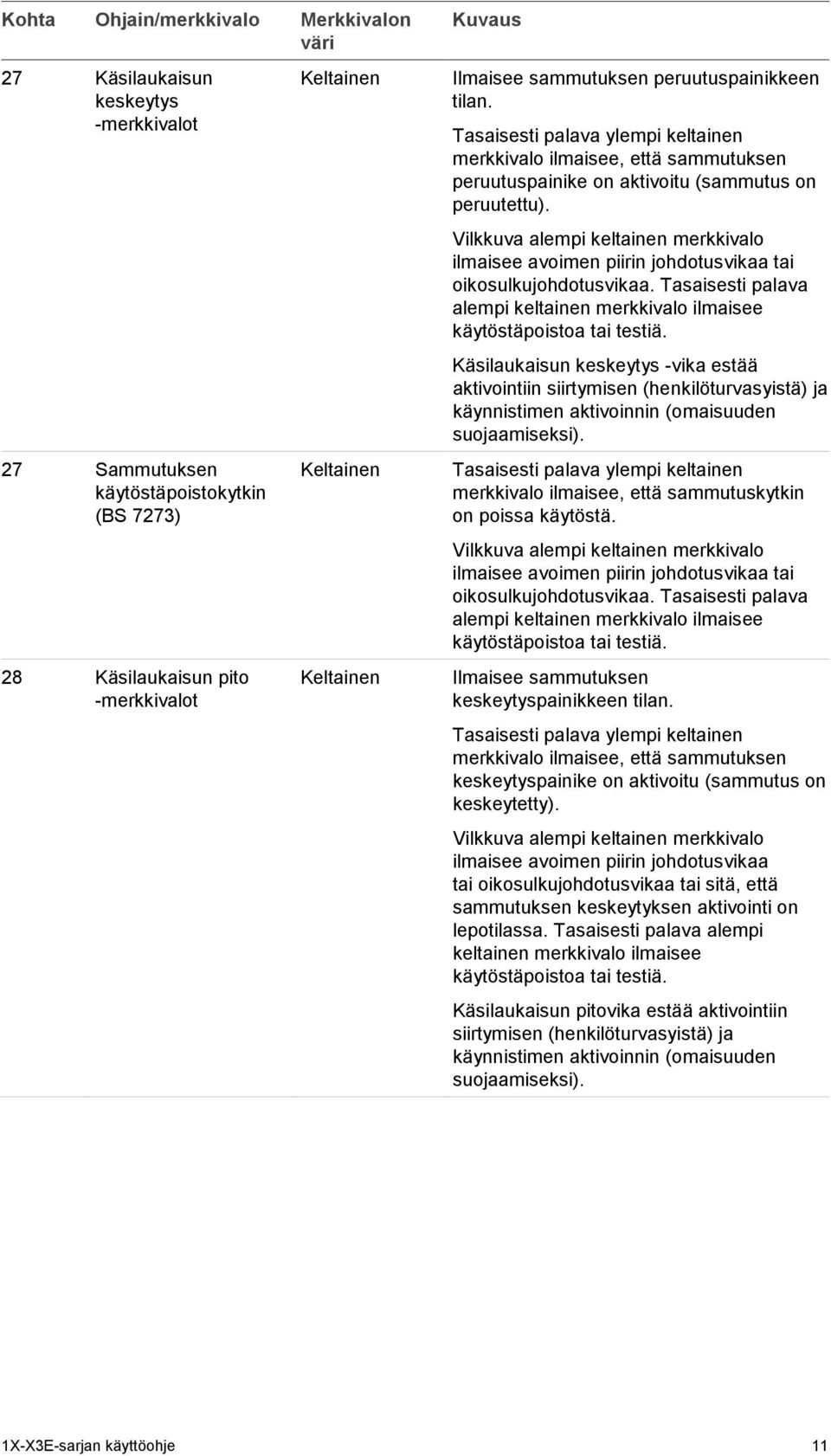

15 Kohta Ohjain/merkkivalo Merkkivalon väri Kuvaus 27 Käsilaukaisun keskeytys -merkkivalot 27 Sammutuksen käytöstäpoistokytkin (BS 7273) 28 Käsilaukaisun pito -merkkivalot Ilmaisee sammutuksen peruutuspainikkeen tilan. Tasaisesti palava ylempi keltainen merkkivalo ilmaisee, että sammutuksen peruutuspainike on aktivoitu (sammutus on peruutettu). Vilkkuva alempi keltainen merkkivalo ilmaisee avoimen piirin johdotusvikaa tai oikosulkujohdotusvikaa. Tasaisesti palava alempi keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Käsilaukaisun keskeytys -vika estää aktivointiin siirtymisen (henkilöturvasyistä) ja käynnistimen aktivoinnin (omaisuuden suojaamiseksi). Tasaisesti palava ylempi keltainen merkkivalo ilmaisee, että sammutuskytkin on poissa käytöstä. Vilkkuva alempi keltainen merkkivalo ilmaisee avoimen piirin johdotusvikaa tai oikosulkujohdotusvikaa. Tasaisesti palava alempi keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Ilmaisee sammutuksen keskeytyspainikkeen tilan. Tasaisesti palava ylempi keltainen merkkivalo ilmaisee, että sammutuksen keskeytyspainike on aktivoitu (sammutus on keskeytetty). Vilkkuva alempi keltainen merkkivalo ilmaisee avoimen piirin johdotusvikaa tai oikosulkujohdotusvikaa tai sitä, että sammutuksen keskeytyksen aktivointi on lepotilassa. Tasaisesti palava alempi keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Käsilaukaisun pitovika estää aktivointiin siirtymisen (henkilöturvasyistä) ja käynnistimen aktivoinnin (omaisuuden suojaamiseksi). 1X-X3E-sarjan käyttöohje 11

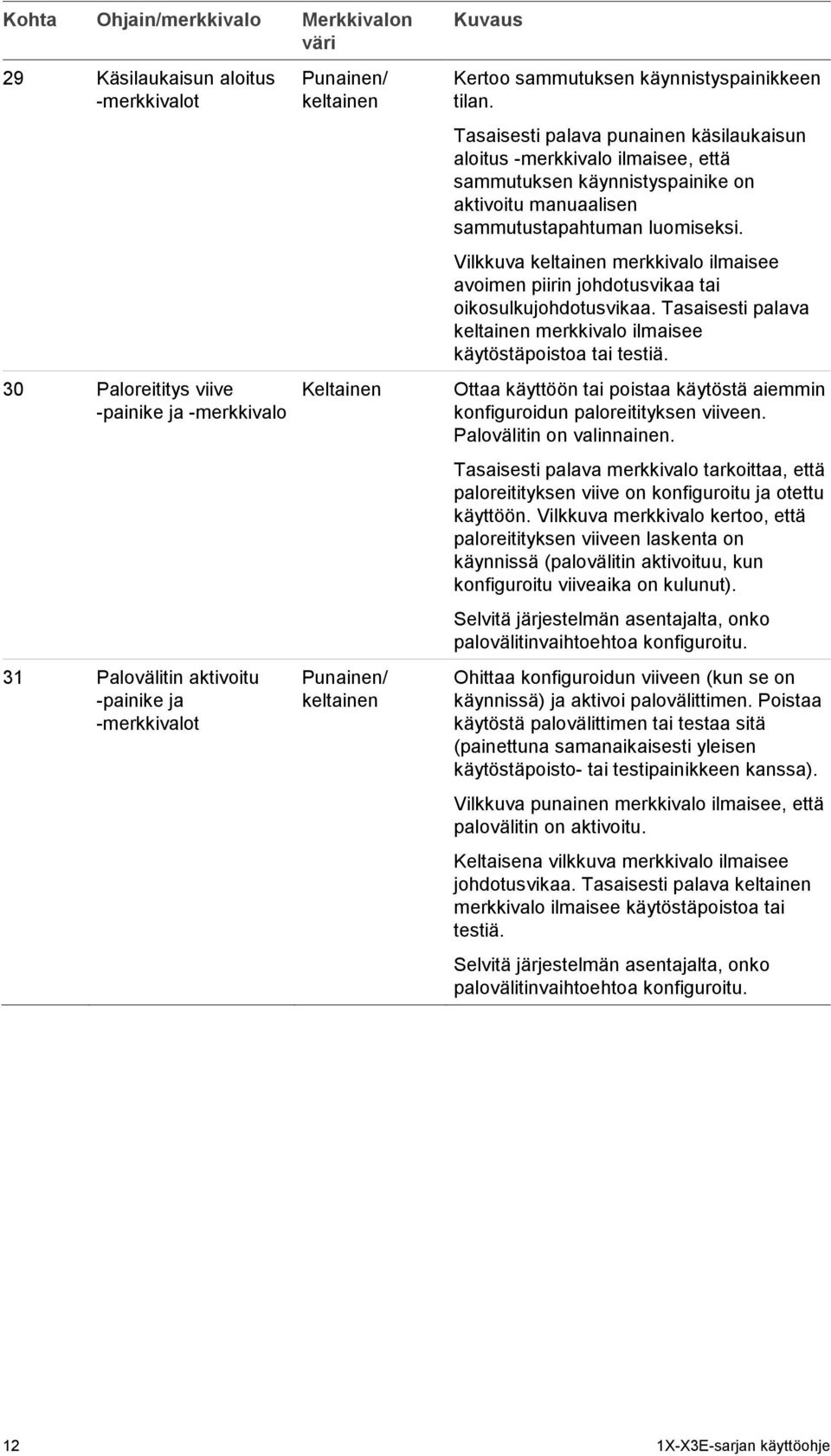

16 Kohta Ohjain/merkkivalo Merkkivalon väri 29 Käsilaukaisun aloitus -merkkivalot 30 Paloreititys viive -painike ja -merkkivalo 31 Palovälitin aktivoitu -painike ja -merkkivalot Punainen/ keltainen Punainen/ keltainen Kuvaus Kertoo sammutuksen käynnistyspainikkeen tilan. Tasaisesti palava punainen käsilaukaisun aloitus -merkkivalo ilmaisee, että sammutuksen käynnistyspainike on aktivoitu manuaalisen sammutustapahtuman luomiseksi. Vilkkuva keltainen merkkivalo ilmaisee avoimen piirin johdotusvikaa tai oikosulkujohdotusvikaa. Tasaisesti palava keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Ottaa käyttöön tai poistaa käytöstä aiemmin konfiguroidun paloreitityksen viiveen. Palovälitin on valinnainen. Tasaisesti palava merkkivalo tarkoittaa, että paloreitityksen viive on konfiguroitu ja otettu käyttöön. Vilkkuva merkkivalo kertoo, että paloreitityksen viiveen laskenta on käynnissä (palovälitin aktivoituu, kun konfiguroitu viiveaika on kulunut). Selvitä järjestelmän asentajalta, onko palovälitinvaihtoehtoa konfiguroitu. Ohittaa konfiguroidun viiveen (kun se on käynnissä) ja aktivoi palovälittimen. Poistaa käytöstä palovälittimen tai testaa sitä (painettuna samanaikaisesti yleisen käytöstäpoisto- tai testipainikkeen kanssa). Vilkkuva punainen merkkivalo ilmaisee, että palovälitin on aktivoitu. Keltaisena vilkkuva merkkivalo ilmaisee johdotusvikaa. Tasaisesti palava keltainen merkkivalo ilmaisee käytöstäpoistoa tai testiä. Selvitä järjestelmän asentajalta, onko palovälitinvaihtoehtoa konfiguroitu. 12 1X-X3E-sarjan käyttöohje

17 Merkkiäänet Keskuslaitteen summeri toimii merkkiäänenä, joka ilmaisee järjestelmätapahtumat. Sen ääni voi olla jatkuva tai katkonainen. Jatkuva ääni voi ilmaista palohälytystä, sammutuksen esiaktivointia tai aktivointia, sammutus vapautettu -tilaa tai järjestelmävikaa. Katkonainen ääni voi ilmaista, että Keskuslaite on vikatilassa. Keskuslaitteen viiveen laskennasta on käynnissä viimeiset 10 sekuntia, ennen kuin sammutuksen käynnistin aktivoidaan (sammutus vapautetaan pian). Sammutuksen käynnistin on poissa käytöstä (koskee keskuslaitteita BS tilassa). Keskuslaitteen tilan ilmaisimet Tässä osiossa on yhteenveto keskuslaitteen oletusarvoisista tilan ilmaisimista. Lepotila Lepo- eli normaalia tilaa ilmaistaan seuraavasti: Tasaisesti palava tehonsyöttö-merkkivalo. Tasaisesti palava palohälyttimien viive -merkkivalo (jos viive on käytössä). Tasaisesti palava Paloreitityksen siirtoviive -merkkivalo (kuva 1, kohde 30) (jos viive on käytössä). Merkkiääntä ei ole. Palohälytin (vain palo) Palohälytintila koskee ryhmiä, joita ei ole linkitetty sammutusalueeseen ja jotka ovat vain palo -ryhmiä. Palohälytys ilmaisuryhmässä, jota ei ole linkitetty sammutusalueeseen, ilmaistaan seuraavasti: Yleispalohälytyksen merkkivalot: Vilkkuvat, jos ilmaisin aktivoi hälytyksen. Palavat tasaisesti, jos palopainike aktivoi hälytyksen. Ryhmän merkkivalo: Vilkkuvat, jos ilmaisin aktivoi hälytyksen. Palavat tasaisesti, jos palopainike aktivoi hälytyksen. Näyttää, mitkä ryhmät ovat hälytyksen piirissä. Palohälyttimien viive -merkkivalo: Vilkkuu, kun viiveen laskenta on käynnissä. Palaa tasaisesti, jos viive on käytössä. Palohälyttimet päälle/pois -merkkivalo: Palaa tasaisesti, jos palohälyttimet ovat aktiivisena (tai aktivoidaan pian). Vilkkuu, kun viiveen laskenta on käynnissä. Palohälyttimet aktivoidaan, kun konfiguroitu viive on kulunut tai 1X-X3E-sarjan käyttöohje 13

18 kun viive peruutetaan. Pois päältä, kun palohälyttimet ovat pois päältä (tai kun ne sammutetaan pian). Paloreitityksen siirtoviive- ja palovälitin aktivoitu -merkkivalot: Jos järjestelmä on konfiguroitu käyttämään palovälitintä, merkkivalot näkyvät sen mukaisesti. Järjestelmän ensimmäisen ilmaisinhälytyksen jälkeen palovälitin siirtoviive - merkkivalo vilkkuu merkiksi siitä, että konfiguroitu viiveen laskenta on käynnissä. Kun viive on kulunut (tai peruutetaan), palovälitin aktivoidaan ja punainen palovälitin-merkkivalo vilkkuu. Jos järjestelmä havaitsee palopainikehälytyksen, palovälitin siirtoviive - merkkivalo syttyy ja palaa tasaisesti, jos viive on käytössä. Palovälitin aktivoidaan heti ja palovälitin-merkkivalo vilkkuu. Huomautus: Selvitä järjestelmän asentajalta tai ylläpitourakoitsijalta, onko järjestelmässä vain palo -toimintaan konfiguroitu ryhmä. Keskuslaitteen summeri soi koko ajan. Sammutuksen esiaktivointi Keskuslaite on sammutuksen esiaktivointitilassa, kun Yksi sammutusalueella oleva paloilmaisuryhmä siirtyy palohälytykseen ja järjestelmä on konfiguroitu niin, että sammutustapahtuman aktivointiin tarvitaan toinen sammutusalueella oleva ryhmä. Sammutustapahtuman olosuhteet havaitaan (yksi tai kaksi ryhmää siirtyy palohälytykseen konfiguraatiosta riippuen), mutta manuaalinen tila on aktivoitu, tai sammutuslaitteen vika- tai käytöstäpoistotila estää aktivoinnin. Sammutuksen käynnistyspainiketta painetaan, mutta sammutuslaitteen vikatai käytöstäpoistotila estää aktivoinnin. Sammutuksen esiaktivointitila ilmaistaan seuraavasti: Esiaktivointimerkkivalo: Vilkkuva punainen merkkivalo. Ryhmän merkkivalot: Vilkkuva punainen (palohälytyksen ryhmät). Huomaa, että nämä vilkkuvat aina (ilmaisten ilmaisinhälytyksiä) sammutusilmaisuryhmien osalta, sillä nämä ryhmät katsotaan automaattisiksi (mutta ilmaisut saattavat vaihdella verkon muiden keskuslaitteiden osalta). Yleispalohälytyksen merkkivalot: Vilkkuu ilmaisimen aktivoinnin merkiksi. Palaa tasaisesti PP:n aktivoinnin merkiksi. Palohälyttimet päälle/pois -merkkivalo: Palaa tasaisesti, kun palohälyttimet aktivoidaan välittömästi, ja konfiguroitu viive ohitetaan. Palovälitinmerkkivalot näytetään tavalliseen tapaan linkitettynä palohälytystapahtumaan. Keskuslaitteen summeri soi koko ajan. 14 1X-X3E-sarjan käyttöohje

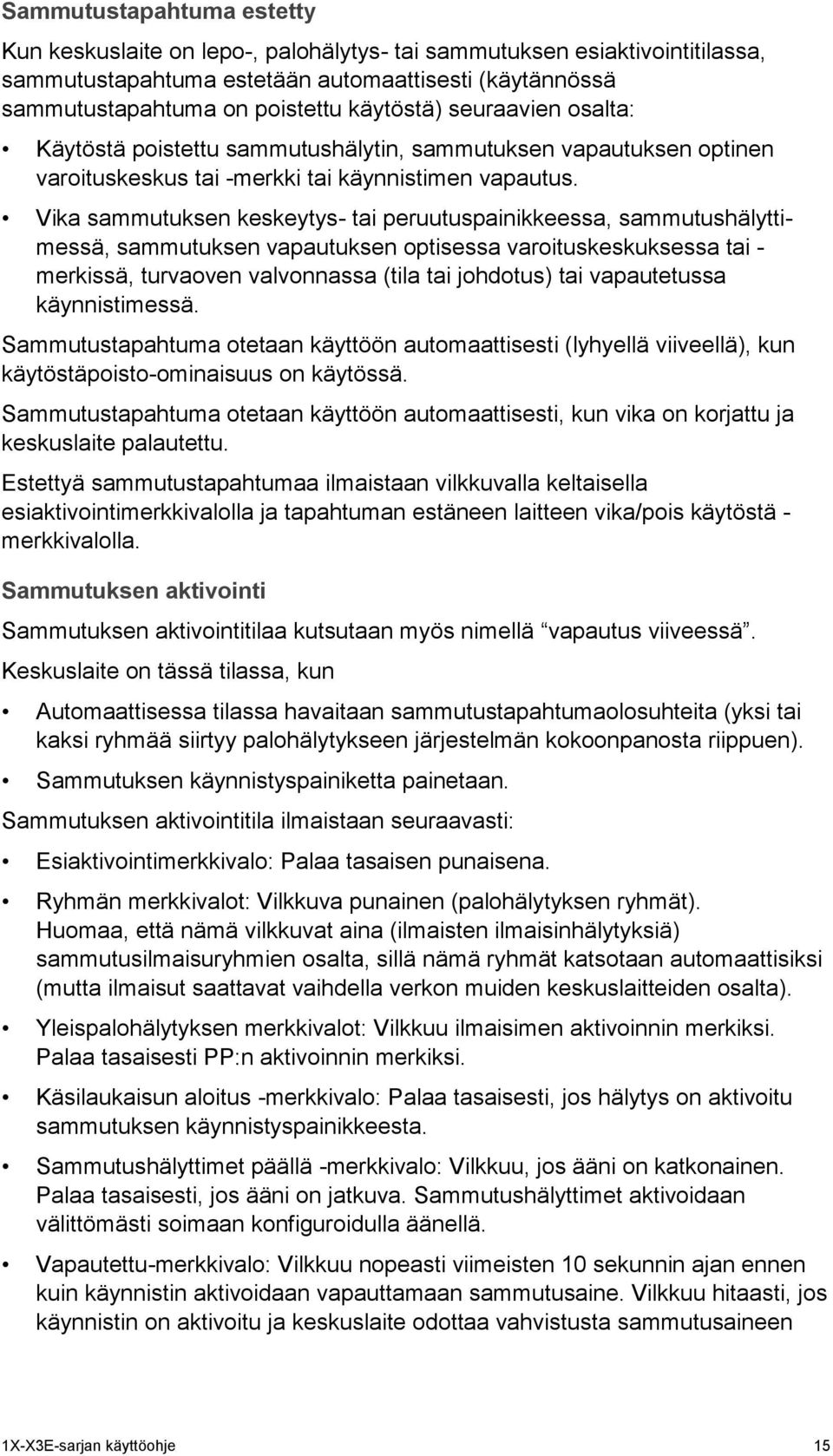

19 Sammutustapahtuma estetty Kun keskuslaite on lepo-, palohälytys- tai sammutuksen esiaktivointitilassa, sammutustapahtuma estetään automaattisesti (käytännössä sammutustapahtuma on poistettu käytöstä) seuraavien osalta: Käytöstä poistettu sammutushälytin, sammutuksen vapautuksen optinen varoituskeskus tai -merkki tai käynnistimen vapautus. Vika sammutuksen keskeytys- tai peruutuspainikkeessa, sammutushälyttimessä, sammutuksen vapautuksen optisessa varoituskeskuksessa tai - merkissä, turvaoven valvonnassa (tila tai johdotus) tai vapautetussa käynnistimessä. Sammutustapahtuma otetaan käyttöön automaattisesti (lyhyellä viiveellä), kun käytöstäpoisto-ominaisuus on käytössä. Sammutustapahtuma otetaan käyttöön automaattisesti, kun vika on korjattu ja keskuslaite palautettu. Estettyä sammutustapahtumaa ilmaistaan vilkkuvalla keltaisella esiaktivointimerkkivalolla ja tapahtuman estäneen laitteen vika/pois käytöstä - merkkivalolla. Sammutuksen aktivointi Sammutuksen aktivointitilaa kutsutaan myös nimellä vapautus viiveessä. Keskuslaite on tässä tilassa, kun Automaattisessa tilassa havaitaan sammutustapahtumaolosuhteita (yksi tai kaksi ryhmää siirtyy palohälytykseen järjestelmän kokoonpanosta riippuen). Sammutuksen käynnistyspainiketta painetaan. Sammutuksen aktivointitila ilmaistaan seuraavasti: Esiaktivointimerkkivalo: Palaa tasaisen punaisena. Ryhmän merkkivalot: Vilkkuva punainen (palohälytyksen ryhmät). Huomaa, että nämä vilkkuvat aina (ilmaisten ilmaisinhälytyksiä) sammutusilmaisuryhmien osalta, sillä nämä ryhmät katsotaan automaattisiksi (mutta ilmaisut saattavat vaihdella verkon muiden keskuslaitteiden osalta). Yleispalohälytyksen merkkivalot: Vilkkuu ilmaisimen aktivoinnin merkiksi. Palaa tasaisesti PP:n aktivoinnin merkiksi. Käsilaukaisun aloitus -merkkivalo: Palaa tasaisesti, jos hälytys on aktivoitu sammutuksen käynnistyspainikkeesta. Sammutushälyttimet päällä -merkkivalo: Vilkkuu, jos ääni on katkonainen. Palaa tasaisesti, jos ääni on jatkuva. Sammutushälyttimet aktivoidaan välittömästi soimaan konfiguroidulla äänellä. Vapautettu-merkkivalo: Vilkkuu nopeasti viimeisten 10 sekunnin ajan ennen kuin käynnistin aktivoidaan vapauttamaan sammutusaine. Vilkkuu hitaasti, jos käynnistin on aktivoitu ja keskuslaite odottaa vahvistusta sammutusaineen 1X-X3E-sarjan käyttöohje 15

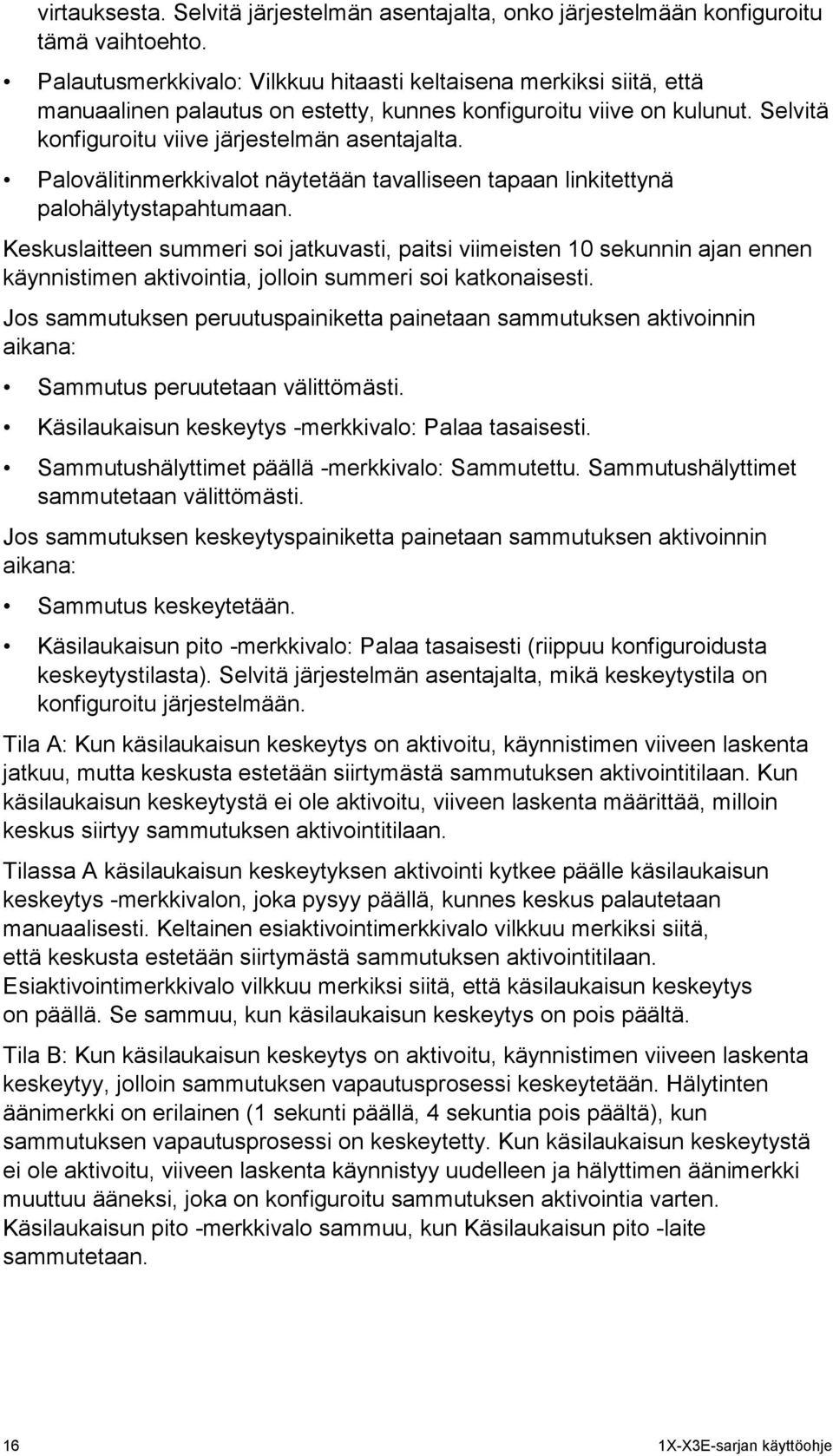

20 virtauksesta. Selvitä järjestelmän asentajalta, onko järjestelmään konfiguroitu tämä vaihtoehto. Palautusmerkkivalo: Vilkkuu hitaasti keltaisena merkiksi siitä, että manuaalinen palautus on estetty, kunnes konfiguroitu viive on kulunut. Selvitä konfiguroitu viive järjestelmän asentajalta. Palovälitinmerkkivalot näytetään tavalliseen tapaan linkitettynä palohälytystapahtumaan. Keskuslaitteen summeri soi jatkuvasti, paitsi viimeisten 10 sekunnin ajan ennen käynnistimen aktivointia, jolloin summeri soi katkonaisesti. Jos sammutuksen peruutuspainiketta painetaan sammutuksen aktivoinnin aikana: Sammutus peruutetaan välittömästi. Käsilaukaisun keskeytys -merkkivalo: Palaa tasaisesti. Sammutushälyttimet päällä -merkkivalo: Sammutettu. Sammutushälyttimet sammutetaan välittömästi. Jos sammutuksen keskeytyspainiketta painetaan sammutuksen aktivoinnin aikana: Sammutus keskeytetään. Käsilaukaisun pito -merkkivalo: Palaa tasaisesti (riippuu konfiguroidusta keskeytystilasta). Selvitä järjestelmän asentajalta, mikä keskeytystila on konfiguroitu järjestelmään. Tila A: Kun käsilaukaisun keskeytys on aktivoitu, käynnistimen viiveen laskenta jatkuu, mutta keskusta estetään siirtymästä sammutuksen aktivointitilaan. Kun käsilaukaisun keskeytystä ei ole aktivoitu, viiveen laskenta määrittää, milloin keskus siirtyy sammutuksen aktivointitilaan. Tilassa A käsilaukaisun keskeytyksen aktivointi kytkee päälle käsilaukaisun keskeytys -merkkivalon, joka pysyy päällä, kunnes keskus palautetaan manuaalisesti. esiaktivointimerkkivalo vilkkuu merkiksi siitä, että keskusta estetään siirtymästä sammutuksen aktivointitilaan. Esiaktivointimerkkivalo vilkkuu merkiksi siitä, että käsilaukaisun keskeytys on päällä. Se sammuu, kun käsilaukaisun keskeytys on pois päältä. Tila B: Kun käsilaukaisun keskeytys on aktivoitu, käynnistimen viiveen laskenta keskeytyy, jolloin sammutuksen vapautusprosessi keskeytetään. Hälytinten äänimerkki on erilainen (1 sekunti päällä, 4 sekuntia pois päältä), kun sammutuksen vapautusprosessi on keskeytetty. Kun käsilaukaisun keskeytystä ei ole aktivoitu, viiveen laskenta käynnistyy uudelleen ja hälyttimen äänimerkki muuttuu ääneksi, joka on konfiguroitu sammutuksen aktivointia varten. Käsilaukaisun pito -merkkivalo sammuu, kun Käsilaukaisun pito -laite sammutetaan. 16 1X-X3E-sarjan käyttöohje

21 Sammutus vapautettu Keskuslaite on tässä tilassa, kun Käynnistimen lähtö sammutusaineen vapauttamiseksi on aktivoitu, eikä aineen virtauksen vahvistusta ole konfiguroitu tai se on poistettu käytöstä. Käynnistimen lähtö sammutusaineen vapauttamiseksi on aktivoitu ja aineen virtaus on vahvistettu, kun aineen virtauksen vahvistus on konfiguroitu. Aineen virtaus on konfiguroitu ja aktivoitu. Selvitä järjestelmään konfiguroidut vaihtoehdot järjestelmän asentajalta. Sammutus vapautettu -tila ilmaistaan seuraavasti: Vapautettu-merkkivalo: Palaa tasaisesti. Sammutusaineen virtauksen merkkivalo: Palaa tasaisesti, jos vahvistus on konfiguroitu. Esiaktivointimerkkivalo: Palaa tasaisesti punaisena, kunnes sammutusaineen virtauksen vahvistus on konfiguroitu ja vastaanotettu, eikä sammutuksen aktivointitapahtumaa ole. Yleispalohälytyksen merkkivalo: Vilkkuu ilmaisimen aktivoinnin merkiksi. Palaa tasaisesti PP:n aktivoinnin merkiksi. Käsilaukaisun aloitus -merkkivalo: Palaa tasaisesti, jos hälytys on aktivoitu sammutuksen käynnistyspainikkeesta. Sammutushälyttimet päällä -merkkivalo: Vilkkuu (sammutus aktivointitilassa) tai palaa tasaisesti (sammutus vapautettu-tilassa) järjestelmän kokoonpanosta riippuen. Optinen keskus päällä -merkkivalo: Palaa tasaisesti merkkinä että ulostulo optisen varoituskeskuksen tai merkin aktivoimiseksi on annettu. Palautusmerkkivalo: Vilkkuu hitaasti merkiksi siitä, että manuaalinen palautus on poistettu käytöstä, kunnes konfiguroitu viive on kulunut. Palohälytyksen merkkivalot ovat käytössä tavalliseen tapaan, jos vapautuksen aiheuttanut sammutustapahtuma ei ollut sammutuksen käynnistyspainikkeen aktivointi. Palovälittimen merkkivalot (jos konfiguroitu) näytetään tavalliseen tapaan linkitettynä palohälytystapahtumaan. Keskuslaitteen summeri soi koko ajan. Viat Viat ilmaistaan vilkkuvalla yleisellä vikamerkkivalolla ja aktiivisella vianilmaisumerkkivalolla, joka vastaa viallista toimintoa tai laitetta. Keskuslaitteen summeri soi katkonaisesti. Huomautus: Ota yhteyttä asennus- tai ylläpitourakoitsijaan kaikkien raportoitujen vikojen ratkaisemiseksi. Jotkin viat voivat estää tai poistaa käytöstä sammutustapahtuman. Lisätietoja on kohdassa Sammutustapahtuma estetty sivulla 15. 1X-X3E-sarjan käyttöohje 17

22 Käytöstäpoistot Käytöstä poistettu sammutustapahtuma ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella esiaktivointimerkkivalolla. Käytöstä poistetut ryhmät ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella ryhmämerkkivalolla. Käytöstä poistetut sammutushälyttimet (ja aktivointi- tai vapautettu-tiloihin linkitetyt hälytinlähdöt) ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella sammutushälyttimet päällä -merkkivalolla. Käytöstä poistetut palohälyttimet ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella palohälytinmerkkivalolla. Käytöstä poistettu palovälitin ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella palovälitinmerkkivalolla. Käytöstä poistetut laajennusyksiköt ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla I/O laajennusvika/pois käytöstä -merkkivalolla. Käytöstä poistetut käynnistimet ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella vapautettumerkkivalolla. Käytöstä poistettu turvaoven valvonta ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla ovi vika/pois -merkkivalolla. Käytöstä poistettu sammutusaineen virtauksen valvonta ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella sammutusaineen virtauksen merkkivalolla. Käytöstä poistettu sammutusaineen paineen valvonta ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella matala paine -merkkivalolla. Käytöstä poistetut sammutuksen vapautuksen optiset varoituskeskukset tai - merkit ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella optinen keskus päällä -merkkivalolla. Käytöstä poistetut sammutuksen käynnistys-, keskeytys- tai peruutuspainikkeet ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella käsilaukaisun aloitus-, käsilaukaisun keskeytys- tai käsilaukaisun peruutus -merkkivalolla. Käytöstä poistetut sammutuksen käytöstäpoistokytkimet ilmaistaan tasaisesti palavalla yleisellä käytöstäpoistomerkkivalolla ja tasaisesti palavalla keltaisella sammutuksen käytöstäpoistokytkimen merkkivalolla. 18 1X-X3E-sarjan käyttöohje

23 Merkkiääntä ei ole. (BS tilassa summeri soi katkonaisesti, kun sammutustapahtuma on poissa käytöstä.) Huomautus: Jotkin käytöstäpoistot voivat estää sammutustapahtuman tai poistaa sen käytöstä. Lisätietoja on kohdassa Sammutustapahtuma estetty sivulla 15. Testit Ryhmätestit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella ryhmämerkkivalolla. Sammutushälytintestit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella sammutushälyttimet päällä -merkkivalolla. Palohälytintestit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella palohälytinmerkkivalolla. Palovälitintestit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella palovälitinmerkkivalolla. Käynnistintestit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella vapautettu-merkkivalolla. Sammutusaineen virtauksen valvontatestit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella sammutusaineen virtauksen merkkivalolla. Sammutusaineen paineen valvontatestit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella matala paine - merkkivalolla. Sammutuksen vapautuksen optisten varoituskeskusten tai -merkkien testit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella optinen keskus päällä -merkkivalolla. Sammutuksen käynnistys-, keskeytys- tai peruutuspainikkeiden testit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella käsilaukaisun aloitus-, käsilaukaisun keskeytys- tai käsilaukaisun peruutus -merkkivalolla. Sammutuksen käytöstäpoistokytkimen testit ilmaistaan tasaisesti palavalla yleisellä testimerkkivalolla ja tasaisesti palavalla keltaisella sammutuksen käytöstäpoistokytkimen merkkivalolla. Merkkiääntä ei ole. VAROITUS: Hengenvaara tai vakavan loukkaantumisen vaara. Irrota sammutusaineen käynnistin keskuslaitteesta ennen käynnistimen lähdön testikomennon antamista. Kun testikomento vahvistetaan, käynnistimen lähtö aktivoidaan välittömästi. 1X-X3E-sarjan käyttöohje 19

24 Järjestelmä ei käytössä Keskuslaite ei ole käytössä, kun verkko- tai akkuvirtaa ei ole riittävästi. Tässä tilassa ilmaisuryhmistä ei tule muita palohälytys- tai vikasignaaleja, eikä tulolaitteiden aktivointi-, käytöstäpoisto- tai vikasignaaleja käsitellä. Järjestelmä ei käytössä -tila ilmaistaan seuraavasti: Järjestelmä ei käytössä -merkkivalo: Tasaisesti palava merkkivalo ilmaisee, että verkkovirtaa ei ole ja että akkuvirta ei riitä. Vilkkuva merkkivalo ilmaisee, että verkkovirta ei riitä ja että akkuvirtaa ei ole. Tehonsyöttövika-merkkivalo: Tasaisesti palava valo ilmaisee, että verkkovirtaa ei ole. Vilkkuva valo ilmaisee, että akkuvirtaa ei ole. Keskuslaitteen summeri soi katkonaisesti. Kun virta palautuu, keskuslaite palaa aiempaan tilaansa palautuksen jälkeen. (Järjestelmä ei käytössä -tila on kuitattu.) Huomautus: Kun keskuslaite ilmaisee Järjestelmä ei käytössä -tilaa, järjestelmän paloilmaisu ei ole käytössä eikä toimipaikkaa ole suojattu. Ota välittömästi yhteyttä asennus- tai ylläpitourakoitsijaan, jotta ongelma voidaan ratkaista. 20 1X-X3E-sarjan käyttöohje

25 Keskuslaitteen käyttö Käyttöoikeustasot Turvallisuussyistä joidenkin tämän tuotteen ominaisuuksien käyttöä on rajoitettu käyttöoikeustasoilla. Käyttöoikeustasojen käyttöoikeudet on kuvattu alla. Julkinen käyttäjä Julkinen käyttöoikeustaso on oletuskäyttöoikeustaso. Tällä tasolla voi tehdä peruskäyttötehtäviä, kuten vastata palohälytyksiin tai vikavaroituksiin keskuslaitteesta. Salasanaa ei tarvita. Lisätietoja on kohdassa Julkinen käyttöoikeustaso sivulla 22. Operaattorikäyttäjä Operaattori-käyttöoikeustasolla voidaan suorittaa muita käyttötehtäviä, joilla hallitaan järjestelmää, tai suorittaa ylläpitotoimenpiteitä. Taso on tarkoitettu valtuutetuille käyttäjille, jotka on koulutettu käyttämään keskuslaitetta. Operaattori-käyttöoikeustason oletussalasana on Lisätietoja on kohdassa Operaattori-käyttöoikeustason toimintatila sivulla 23. Tämä on rajoitettu käyttöoikeustaso, jossa on salasanasuojaus. Operaattorikäyttöoikeustasolle siirrytään antamalla salasana numeerisella käyttölaitteella ja painamalla Enter-näppäintä. Pitkä piippaus ja tasaisesti palava palautusmerkkivalo kertovat, että oikea salasana annettiin ja että operaattori-käyttöoikeustaso on aktiivisena. Kolme lyhyttä piippausta yhdessä vilkkuvan yleisen vikamerkkivalon kanssa ilmaisevat, että väärä salasana annettiin. Keskuslaite poistuu automaattisesti operaattori-käyttöoikeustasolta ja siirtyy julkiselle käyttöoikeustasolle viiden minuutin kuluttua, jos mitään painiketta ei paineta. Huomautus: Keskuslaite on saatavilla käyttöavaimella. Avainkytkin sijaitsee keskuksen kannessa. Tämä vaihtoehto mahdollistaa siirtymisen operaattorikäyttöoikeustasolle joko avaimella tai salasanalla. 1X-X3E-sarjan käyttöohje 21

26 Julkinen käyttöoikeustaso Julkisen käyttöoikeustason toimenpiteitä voivat suorittaa kaikki käyttäjät. Tällä tasolla tehtävien suorittamiseen ei tarvita salasanaa. Julkisessa käyttöoikeustasossa voidaan Kuitata järjestelmätapahtuma ja hiljentää keskuslaitteen summeri. Peruuttaa aktiivinen palohälytinviive. Peruuttaa aktiivinen palovälitinviive. Suorittaa keskuslaitteen merkkivalo- ja summeritesti. Järjestelmätapahtuman kuittaaminen ja keskuslaitteen summerin hiljentäminen Järjestelmätapahtuma kuitataan ja keskuslaitteen summeri hiljennetään painamalla Hiljennä keskus -painiketta. Tasaisesti palava Hiljennä keskus -merkkivalo ilmaisee, että keskuslaitteen summeri on hiljennetty ja että kaikki tämänhetkiset tapahtumat on kuitattu. Aktiivisen palohälytinviiveen peruuttaminen Jos palohälytinviive on otettu käyttöön ja on aktiivinen, peruuta viive ja aktivoi äänihälyttimet heti painamalla Palohälyttimien viive -painiketta. Palohälyttimien viive -merkkivalo ilmaisee seuraavat tilat: Palaa tasaisesti: Viive on konfiguroitu ja käytössä. Vilkkuu (palohälytyksen aikana): Konfiguroidun viiveen laskenta on käynnissä. Hälyttimet aktivoituvat, kun viive on kulunut tai kun viive peruutetaan. Huomautus: Jos hälytys raportoidaan sammutustapahtumaan linkitetyssä ryhmässä, kaikki konfiguroidut viiveet ohitetaan ja palohälyttimet aktivoidaan välittömästi. Palopainikkeen aktivoima palohälytys ohittaa konfiguroidun viiveen ja aktivoi palohälyttimet heti. Aktiivisen paloreititysviiveen peruuttaminen Jos palovälitinviive on otettu käyttöön ja on aktiivinen, peruuta viive ja aktivoi palovälitin heti painamalla Palovälitin aktivoitu- tai Palovälitin siirtoviive - painiketta. Palovälitin siirtoviive -merkkivalo ilmaisee seuraavat tilat: Palaa tasaisesti: Viive on konfiguroitu ja käytössä. Vilkkuu (palohälytyksen aikana): Konfiguroidun viiveen laskenta on käynnissä. Palovälitin aktivoituu, kun viive on kulunut tai kun viive peruutetaan. Palopainikkeen aktivoima palohälytys ohittaa konfiguroidun viiveen ja aktivoi paloreitityksen heti. 22 1X-X3E-sarjan käyttöohje

27 Keskuslaitteen merkkivalo- ja summeritestin suorittaminen Keskuslaitteen merkkivalo- ja summeritesti suoritetaan painamalla testipainiketta yli kolmen sekunnin ajan. Testi ilmaistaan seuraavasti: Kaikki merkkivalot palavat tasaisesti. Keskuslaitteen summeri soi koko ajan. Testi jatkuu niin pitkään kuin testipainiketta painetaan (12 sekunnin automaattisella aikakatkaisulla). Kun testi on valmis, keskuslaite palaa aiempaan tilaansa. Operaattori-käyttöoikeustason toimintatila Operaattori-käyttöoikeustaso on suojattu salasanalla, ja se on varattu valtuutetuille käyttäjille, jotka ovat saaneet koulutusta keskuslaitteen käytöstä hallinta- ja ylläpitotarkoituksiin. Operaattori-käyttöoikeustason oletussalasana on Myös kohdassa Julkinen käyttöoikeustaso sivulla 22 mainitut tehtävät ovat käytettävissä tällä käyttöoikeustasolla. Tällä käyttöoikeustasolla voit Palauttaa keskuslaitteen alkutilaan. Pysäyttää palohälyttimet tai käynnistää ne uudelleen. Pysäyttää sammutushälyttimet tai käynnistää ne uudelleen. Poistaa käytöstä tai ottaa käyttöön äänihälyttimet. Poistaa käytöstä tai ottaa käyttöön palohälyttimen viiveen. Testata äänihälyttimiä. Poistaa käytöstä tai ottaa käyttöön palovälittimen. Poistaa käytöstä tai ottaa käyttöön palovälittimen viiveen. Testata palovälitintä. Poistaa käytöstä tai ottaa käyttöön ryhmän. Testata ryhmää. Ottaa käyttöön tai poistaa käytöstä sammutustapahtuman. Poistaa käytöstä muita sammutuslaitteita. Testata muita sammutuslaitteita. Asettaa vain manuaalinen -toimintatilan. Keskuslaitteen palauttaminen Huomautus: Tutki kaikki hälytykset ja järjestelmäviat ennen keskuslaitteen palauttamista. 1X-X3E-sarjan käyttöohje 23

28 Kun haluat palauttaa keskuslaitteen perustilaan ja tyhjentää kaikki nykyiset järjestelmätapahtumat, paina Päivitys-painiketta. Ratkaisemattomat järjestelmätapahtumat ovat edelleen korostettuna, kun palautus päättyy. Palautus-painike on poissa käytöstä, kun keskuslaite siirtyy sammutuksen aktivointitilaan (palautus-merkkivalo vilkkuu käytöstä poiston merkiksi). Keskuslaitetta ei voida tällöin palauttaa, ja Palautus-painike voi olla poissa käytöstä 30 minuutin ajan. Selvitä konfiguroitu aika järjestelmän asentajalta. Kun palautus-merkkivalo palaa tasaisesti, keskuslaite voidaan palauttaa. Palohälyttimien pysäyttäminen tai käynnistäminen uudelleen Kun haluat pysäyttää palohälyttimet, paina Palohälyttimet päälle/pois -painiketta. Käynnistä pysäytetyt palohälyttimet uudelleen painamalla painiketta uudelleen. Jos keskuslaite on konfiguroitu toimimaan evakuointitilassa, hälyttimet voidaan käynnistää painamalla Palohälyttimet päälle/pois -painiketta, vaikka keskus ei olisi palohälytystilassa. Tasaisesti palava palohälyttimet päälle/pois -merkkivalo ilmaisee, että palohälyttimet ovat aktiivisena (hälyttävät). Vilkkuva palohälyttimet päälle/pois - merkkivalo ilmaisee, että konfiguroidun palohälytinviiveen laskenta on käynnissä ja että palohälyttimet voi hiljentää (ennen aktivointia) painamalla Palohälyttimet päälle/pois -painiketta. Huomautuksia Jotta palohälyttimiä ei voida hiljentää välittömästi kun hälytyksestä ilmoitetaan, Palohälyttimet päälle/pois -painikkeen toiminta voidaan estää ennalta määritetyksi ajaksi, kun konfiguroitua palohälyttimen viivettä lasketaan. Palohälyttimet päälle/pois -painikkeen käytöstäpoiston oletuskesto on 1 minuutti. Käytöstäpoiston laskenta alkaa, kun keskuslaite siirtyy palohälytystilaan ja konfiguroitu palohälytinviive käynnistyy. Konfiguroidun käytöstäpoistoajan aikana palohälyttimet päälle/pois -merkkivalo on sammuneena, eikä äänihälyttimiä voi hiljentää (ennen aktivointia) painamalla Palohälyttimet päälle/pois -painiketta. Jos Palohälyttimet päälle/pois -painiketta painetaan konfiguroidun käytöstäpoistoajan päättymisen ja konfiguroidun palohälyttimen viiveen päättymisen välisenä aikana (kun palohälyttimet päälle/pois -merkkivalo vilkkuu), palohälyttimet hiljenevät (ennen aktivointia). Konfiguroitu palohälyttimen viive voidaan vielä peruuttaa viiveen ollessa käynnissä (ja hälytinten ollessa aktivoituina) painamalla Palohälyttimien viive - painiketta. Huomaa, että äänihälytintoiminto määräytyy järjestelmän kokoonpanon mukaan, ja hiljennetyt hälyttimet voivat käynnistyä uudelleen automaattisesti riippuen asennus- tai ylläpitourakoitsijan valinnoista, jos toinen hälytystapahtuma havaitaan. Selvitä toimipaikan kokoonpanotiedot asennus- tai ylläpitourakoitsijalta. 24 1X-X3E-sarjan käyttöohje

29 Sammutushälyttimien pysäyttäminen tai käynnistäminen uudelleen Kun haluat pysäyttää sammutushälyttimet, paina Sammutushälyttimet päällä -painiketta. Sammutushälyttimet päällä -merkkivalo ilmaisee, että sammutushälyttimet ovat aktiivisena (hälyttävät). Merkkivalo vastaa sammutushälyttimien ääntä: se vilkkuu äänen ollessa katkonainen ja palaa tasaisesti äänen ollessa jatkuva. Sammutushälyttimen ääni riippuu sammutuksen tilasta (sammutuksen aktivointi tai sammutus vapautettu) ja järjestelmän kokoonpanosta. Tavallisesti ääni on katkonainen aktivointitilassa ja jatkuva vapautettu-tilassa. Selvitä järjestelmän asentajalta, käytetäänkö näitä oletusasetuksia toimipaikalla. Sammutushälyttimet voidaan pysäyttää vain silloin, kun keskuslaite on sammutus vapautettu -tilassa (vapautettu-merkkivalo palaa tasaisesti). Kun haluat käynnistää pysäytetyt sammutushälyttimet uudelleen, paina Sammutushälyttimet päällä -painiketta uudelleen. Keskuslaitteen laajennusmoduuleissa voi olla muita sammutushälyttimiä linkitettynä esiaktivointi- tai vapautettu-tilaan, jotka aktivoituvat jatkuvasti. Nämä lähdöt hyväksyvät pysäytys- ja uudelleenkäynnistyskomentoja normaalisti. Hälyttimien poistaminen käytöstä tai käyttöönotto Palohälyttimet poistetaan käytöstä painamalla yleistä käytöstäpoistopainiketta ja sitten Palohälyttimien viive -painiketta. Sammutushälyttimet poistetaan käytöstä painamalla yleistä käytöstäpoistopainiketta ja sitten Sammutushälyttimet päällä -painiketta. Hälyttimet voidaan poistaa käytöstä vain kun äänihälytinlähtöjä ei ole aktivoitu. Käytöstä poistetut äänihälyttimet eivät toimi tai ilmaise vikaa hälytystilanteessa. Huomautus: Sammutushälyttimien käytöstäpoisto estää automaattisesti (poistaa käytöstä) sammutustapahtuman. Lisätietoja on kohdassa Sammutustapahtuman poistaminen käytöstä tai käyttöönotto sivulla 28. Palohälyttimen käytöstäpoisto osoitetaan seuraavasti: Tasaisesti palava yleinen käytöstäpoistomerkkivalo. Tasaisesti palava keltainen merkkivalo Palohälyttimien viive -painikkeelle. Sammutushälyttimen käytöstäpoisto osoitetaan seuraavasti: Tasaisesti palava yleinen käytöstäpoistomerkkivalo. Tasaisesti palava keltainen merkkivalo Sammutushälyttimet päällä - painikkeelle. Palohälyttimet otetaan käyttöön painamalla yleistä käytöstäpoistopainiketta ja sitten Palohälyttimien viive -painiketta uudelleen. Sammutushälyttimet otetaan käyttöön painamalla yleistä käytöstäpoistopainiketta ja sitten Sammutushälyttimet päällä -painiketta uudelleen. 1X-X3E-sarjan käyttöohje 25
