1 Traktorit AXION

2 AXION Puhuu puolestaan. AXION Sellaiset asiat ovat vakuuttavia, joita kenenkään ei tarvitse selittää, sillä nämä asiat vakuuttavat meidät sisältäpäin pysyvästi. Juuri näin ovat asiat uusien AXION mallien kohdalla. Jo käyttö sinänsä on selkeä - uuden CEBIS kosketusnäytön ja uuden CIS+ varustuksen kyynärnojan ansiosta. Ajomukavuus, joka saa pitkänkin työpäivän tuntumaan lyhyeltä. Älykkäät portaattomat ja Powershiftvaihteistot yhdistävät hv:n teholuokassa AXION 800 mallisarjan ja ARION 600 / 500 sekä AXION 900 -mallien hyvät ominaisuudet joten siinä on kaikki mitä tarvitaan. Uusi AXION puhuu puolestaan. axion800.claas.com 2 3

3 AXION SISÄLTÖ Innovaatioita 6 CLAAS POWER SYSTEMS 8 Moottori 10 Pakokaasujen jälkikäsittely 12 CMATIC 14 HEXASHIFT 20 Rakenne 26 Turvallisuus 30 Voimanotto 32 Hydrauliikka 34 Takanostolaite 36 Etunostolaite 38 Ohjaamo 40 Varusteet 42 CEBIS-varustus 44 CIS+ varustus 50 CIS-varustus 52 CIS näytöt 54 CSM päisteajohallinta 56 Muita varusteita/kytkentä 58 Elektroniikkaosaamista 62 Käytön ja tietojen hallinta 64 Kuljettajaa avustavat järjestelmät 68 Huolto 70 CLAAS huolto ja varaosat 72 Argumentit 74 Tekniset tiedot 76 Katso lisätietoja CLAAS traktoreiden kehityksestä ja valmistuksesta: tractors-making-of.claas.com 4 5

4 UUTUUS Oikea valinta kaikkiin tilanteisiin. Innovaatioita Kolme varusteversiota. CIS. Yksinkertaisesti hyvä. CIS+. Yksinkertaisesti enemmän. CEBIS. Yksinkertaisesti kaikki. CIS. Yksinkertaisesti hyvä. HEXASHIFT-powershiftvaihteistolla, mekaanisilla hydrauliikan hallintaventtiileillä ja CIS-näytöllä. UUTTA: CIS+. Yksinkertaisesti enemmän. HEXASHIFT-powershift- tai CMATIC portaattomalla vaihteistolla, hydrauliikan sähköhallintaventtiileillä ja CIS-värinäytöllä. UUTTA: CEBIS. Yksinkertaisesti kaikki. HEXASHIFT-powershift- tai CMATIC portaattomalla vaihteistolla, hydrauliikan sähköhallintaventtiileillä, 12" kosketusnäytöllä varustetulla CEBIS-terminaalilla. UUTTA: Monipuolisempi. ISO -500 norm. mukainen vetolaite: Normitetut ulkomitat K80-kuulavetolaite jopa 4 tonnin aisapainoille Lisävarusteena saatava vapaa paluu lähellä Power Beyond -liittimiä Yhä leveämmät rengasvaihtoehdot kaikkiin olosuhteisiin Levikepyörät taakse myös raskaisiin vetotöihin UUTTA: HEXASHIFT powershiftvaihteistotoiminnot. Portaattoman vaihteiston tunne: SMART STOP: Pysäyttäminen jarrupolkimella ilman kytkintä Täysautomaattinen vaihteen vaihto ja kuusi powershiftvaihdetta HEXACTIV vaihteistoautomatiikka vakionopeussäädöllä Vakionopeussäädön ja moottorin kierrosnopeusmuistin pois kytkentä kaasupolkimella REVERSHIFT suunnanvaihto sähkökäyttöisellä pysäköintijarrulla UUTTA: CMATIC portaattomassa vaihteistossa uusia toimintoja. CMATIC portaaton vaihteisto saatavissa CEBIS tai CIS+ varustuksella REVERSHIFT suunnanvaihto sähkökäyttöisellä pysäköintijarrulla Nopea sovittaminen käytön mukaan, vaihtamalla Eco ja Power asentojen välillä, napin painalluksella Säädettävä suunnanvaihdon herkkyys Vakionopeussäädön käytöstä poistaminen tehdään helposti ajohallintapolkimella tai vakionopeus-näppäimellä 6 7

5 CPS CLAAS POWER SYSTEMS. CLAAS POWER SYSTEMS Optimoitu voimansiirto antaa parhaan tuloksen. CLAAS-koneiden kehittelyssä pyritään jatkuvasti yhä parempaan hyötysuhteeseen ja luotettavuuteen sekä optimoituun kustannustehokkuuteen. CLAAS POWER SYSTEMS (CPS) yhdistää parhaat komponentit kokonaisuudeksi, joka asettaa virstanpylväitä. Suurin teho on aina käytettävissä, kun sitä tarvitaan. Ihanteellisesti mitoitettu muiden komponenttien kanssa. Säästää polttoainetta ja maksaa itsensä nopeasti takaisin. 8 9

6 Puhdasta voimaa. Moottori Vahva perusta. Yksiosaisen konepeiton alla toimii 6-sylinterinen FPT (Fiat Powertrain Technologies) NEF 6 -moottori 6,7 l tilavuudellaan. Moottori täyttää pakokaasujen puhdistusnormin Stage IV (Tier 4) vaatimukset, urealla tapahtuvan pakokaasujen jälkikäsittelyn avulla. Moottorissa käytetään uusinta Common Rail 4-venttiiliteknologiaa, välijäähdytystä ja muuttuvalla geometrialla (VGT) varustettua turboa. Jatkuvaa tehoa. CLAAS'ille ominaisen moottorin tehokäyrän mukaisesti, suuri vääntömomentti on käytettävissä laajalla kierrosnopeusalueella. Se varmistaa jatkuvan tehon ja voiman tuoton, kun sitä tarvitaan. Polttoainetta säästyy kun voidaan käyttää ECO-voimanottoa matalilla moottorin kierroksilla ja suurella väännöllä tai työskennellä nimelliskierrosnopeudella ja suurella tehoreservillä AXION 850 Nm hv 264 hv enimm.teho r/min ECE R 120 normin mukaan 264 Muuttuva turbo. VGT -turbo varmistaa optimoidun ahtopaineen kaikilla moottorin kierrosnopeuksilla. Kuormituksen ja kierrosnopeuden mukaan tehtävän sovituksen ansiosta on joutokäynnillä jopa 70 % enimmäisvääntömomentista käytettävissä. Optimoitu palaminen varmistaa alhaisen polttoaineen kulutuksen ja parhaan tehon. AXION 1 Vääntömomentti (Nm) Maksimiteho (hv) ECE R AXION 870 CMATIC. Älykkään, elektronisen CLAAS POWER MANAGEMENT (CPM) elektronisen ohjauksen ansiosta AXION 870 CMATIC saavuttaa jopa 295 hv tehon. Lisäteho on käytettävissä voimanoton käytön yhteydessä, alkaen 7 km/h nopeudesta ja kuljetustöissä, mutta myös puhaltimen käyttöön. Näin AXION 870 CMATIC tehoa ja monipuolisuutta on voitu laajentaa. Visctronic taloudellista puhaltimen ohjausta. Elektroninen Visctronic puhaltimen ohjaus mahdollistaa tarkan puhaltimen kierrosnopeuden sovituksen kuormituksen ja moottorin lämpötilan mukaan ja se varmistaa moottorin jatkuvan toiminnan optimoidulla lämpötila-alueella. 1 Ei saatavissa kaikilla markkina-alueilla. Tarkista koneiden vakiovarusteet paikalliselta CLAAS-jälleenmyyjältä. 2 Vääntömomentti ja enimmäisteho CPM (CLAAS POWER MANAGEMENT) -varustuksella. Pienempi puhaltimen kierrosnopeus vähentää melua, säästää polttoainetta eikä hukkaa tehoa, joka voidaan käyttää vetovoiman lisäämiseen

7 Puhtaat pakokaasut. Pakokaasujen jälkikäsittely Stage IV (Tier 4). AXION täyttävät Stage IV (Tier 4) pakokaasunormin vaatimukset. Stage IV (Tier 4) normin käyttöönotto on vähentänyt hiukkasten ja NOx-päästöt lähes nollaan. 1 DOC-hapetuskatalysaattori 2 Urearuiskutuksen suutin 3 SCR-katalysaattori 4 Lämmitetty ureasäiliö SCR puhtautta urean avulla. Aina käyttövalmis. SCR: selective catalytic reduction. Typpioksidi muuttuu katalyytin avulla vedeksi ja puhtaaksi typeksi. Tämä tapahtuu synteettisen, veteen sekoitetun urean (AdBlue 1) avulla, jota kuljetetaan erillisessä säiliössä. Pakokaasujen jälkikäsittelyn ansiosta palamisprosessi on moottorissa optimoitu. Ureasäiliön lämmitys on vakiovaruste ja integrointi polttoainesäiliöön takaa lisäsuojan kylmyyttä vasten. Lisäksi SCR-järjestelmän putket tyhjennetään pysäytyksen jälkeen ja se takaa jatkuvan käyttövarmuuden. Täysin integroitu SCR-järjestelmä. AXION 800 -mallisarjan suunnittelun yhteydessä kaikki pakokaasun jälkikäsittelyjärjestelmän osat on alusta alkaen tarkoin harkittu. Koneeseen käsiksi pääsy ja näkyvyys on näin varmistettu. DOC-hapetuskatalysaattori on konepeiton alla, välittömästi turbon takana, sillä se vaatii toimiakseen korkean pakokaasun lämpötilan. SCR-katalysaattori on integroitu pakokaasujärjestelmään ja se on sijoitettu koneen oikealle puolelle. 1 AdBlue on VDA'n rekisteröimä tuotemerkki. 455 l polttoainesäiliö integroidulla 42 l ureasäiliöllä 12 13

8 CLAAS CMATIC. Portaatonta ajoa. CMATIC Mekaaninen tehonsiirto moottorilta Hydraulinen tehonsiirto Yhdistetty tehonsiirto (mekaaninen + hydraulinen, vaihteiston ulostuloon) Tehokkuutta ja käyttömukavuutta. Ominaisuuksien todellista hyödyntämistä. CMATIC on CLAAS-traktorien portaaton vaihteistotekniikka. AXION 800 -mallisarjassa se toteutetaan ZF Terramatic -vaihteistolla. Portaattomassa mekaanisen ja hydraulisen vaihteiston yhdistelmässä neljä mekaanista nopeusaluetta kytketään lamellikytkimillä. Käsin tapahtuva alueen vaihto ei ole tarpeen. Mekaanisesti tapahtuvan voimansiirron osuus on suuri ja se varmistaa erinomaisen hyötysuhteen jokaisella nopeusalueella sekä samalla pienen polttoaineen kulutuksen. Ylivoimainen vaihteiston ohjaus. Voimakas kiihdytys, pehmeä hidastus ja nopeat reaktiot muuttuvan kuormituksen mukaan: CMATIC moottorivaihteistohallinta osoittaa kypsyytensä kaikissa olosuhteissa ja kaikissa töissä. Voit käytön aikana rentoutua ja keskittyä tärkeimpään - CMATIC hoitaa loput. 0,05-50 km/h nopeuksilla voidaan käytettävissä oleva vetoteho hyödyntää tehokkaasti. Myös peruutettaessa suuri mekaanisen voimansiirron osuus varmistaa erinomaisen työntötehon. Lisäksi kaikkia vaihteiston välityssuhteita voidaan käyttää kaikilla moottorin kierrosnopeuksilla, jonka myötä AXION traktorit tarjoavat monipuolisia käyttömahdollisuuksia ympäri vuoden. AXION saavuttaa kuljetusajossa r/min kierrosnopeudella 50 km/h nopeuden ja r/min kierrosnopeudella 40 km/h nopeuden, joilla se osoittaa vahvuutensa myös kuljetusajossa. Ellei kuljettaja paina kaasupoljinta, on vaihteisto aktiivisessa valmiustilassa ja traktori pysyy turvallisesti paikallaan. Jyrkistä peltoliittymistä ja risteyksistä voidaan lähteä turvallisesti liikkeelle täydellä kuormalla

9 UUSI CMATIC. Optimoitu säätö. CMATIC Eco ja Power säädöt moottorin kierrosnopeuden alenemiselle sekä moottorin kierrosnopeusmuistille UUTTA: Moottorin kierrosnopeuden alenemisen säätö napin painalluksella. Alenemisarvon ansiosta moottorin kierrosnopeutta voidaan nopeasti ja helposti säätää moottorin täydellä kuormalla. CEBIS'issä tai CIS terminaalilla voidaan selvästi määritellä millä kierrosalueella moottorin kierrokset saavat liikkua automatiikan ohjaamana. Kun moottorin kierrosnopeusmuisti on käytössä, esim. voimanottokäytöllä, voidaan määritellä, kuinka monta prosenttia saa moottorin kierrosluku laskea ennenkuin automatiikka lähtee alentamaan ajonopeutta. Selkeä ja yksinkertainen käyttö. CMATIC-vaihteisto mahdollistaa kolme erilaista käyttötapaa: Poljinajo, vipuajo ja käsikäyttömoodi. Kahden ensimmäisen käyttötavan kohdalla ajonopeus voidaan valita joko ajopolkimella tai ajohallintavivulla. Moottorin kierrosnopeus ja vaihteiston välityssuhde säädetään automaattisesti hyötysuhteen ja polttoaineen kulutuksen optimoimiseksi. Käsikäytöllä kuljettaja määrää moottorin kierrosnopeuden ja vaihteiston välityssuhteen. Moottorin ja vaihteiston automaattisäätö ei ole käytössä. Poljinajo tai vipuajo. Ajon aikana voidaan vaihtaa ajohallintapolkimen ja -vivun käytön välillä kyynärnojassa olevalla näppäimellä. Valintakytkimen asento näkyy CEBIS- tai CIS-näytössä. Moottorin kuormituksen arvo voidaan ohjelmoida ajopolkimeen ja ajohallintavipuun, jotka F-näppäinten avulla voidaan nopeasti valita. Näillä "Eco" ja "Power" arvoilla voidaan moottorin kierrosnopeuden aleneminen näin sovittaa käytön mukaan esim., kun vaihdetaan maantieajosta peltoajoon. Moottorin kierrosnopeuden aleneminen määritellään kierrosnopeusmuistissa erikseen. CEBIS-terminaalin ajotapanäytöt 16 17

10 CMATIC. Ei turhia pysähdyksiä. CMATIC Ajonopeusalueen tarkka valinta. Enemmän kuin pelkät jarrut. CMATIC-vaihteisto sallii kolme vapaasti säädettävää ajonopeusaluetta molemmissa ajosuunnissa. Kulloinkin käytössä oleva ajonopeusalue näytetään CEBIS- tai CIS-näytössä ja se voidaan vaihtaa ajon aikana kahdella näppäimellä. Mitä pienemmäksi on säädetty ajonopeusalueen maksimiarvo sitä tarkemmin ajonopeutta voidaan säädellä. Kaikille ajonopeusalueille voidaan tallentaa vakionopeus, jolloin haluttuun ajonopeuteen voidaan palata ajohallintavivun napilla. Vakionopeudet voidaan myös esisäätää CEBIS- tai CIS-terminaalissa. CMATIC'in avulla kuljettajalla on mahdollisuus tehdä oma profiili käytön mukaan. Houkuttelevan CMATICvaihteistoteknologian avulla voit hyödyntää AXION-traktorisi täyden tehon taloudellisesti ja tuottavasti - ja vieläpä optimoidulla käyttömukavuudella. CMATIC-vaihteisto tarjoaa erilaisia mahdollisuuksia nopeuden hidastamiseen käytön aikana. Moottorijarrutusvaikutuksen lisääminen: Kun ajopoljinta ei enää paineta ja ajohallintavipu on siirretty taakse, alkaa vaihteiston välityssuhde muuttua ja moottorin kierrosnopeus lisääntyy. Lisäksi voidaan käyttää moottorijarrutusta. Se kytkeytyy tarvittaessa päälle automaattisesti ja lisää moottorijarrutuksen tehoa jopa 2,5-kertaisesti. Toiminto vähentää jarrujen kulumista. Työntöjarru: Jos perävaunua jarrutetaan käyttöjarrulla voidaan vauhtia samanaikaisesti hidastaa ajopolkimella tai monitoimivipua painamalla. Tämä pitää yhdistelmän suorana ja lisää ajoturvallisuutta. Nämä toiminnot voidaan tehdä sekä paikallaan ollessa että ajon aikana. CIS+ käyttö 1 Ajopolkimen nopeusalueen vaihtaminen 2 Vakionopeusmuistin käyttöönotto 18 19

11 UUTUUS HEXASHIFT mahdollistaa parhaan hyötysuhteen. HEXASHIFT HEXASHIFT: 24 vaihdetta optimoi porrastuksen Pääkäyttöalue 40 km/h vaihteisto 50 km/h vaihteisto r/min Renkaat: 20.8 R 42 km/h Selkeitä etuja. 1 6-portainen powershiftmoduuli HEXASHIFT 2 Elektroninen REVERSHIFT-suunnanvaihto 3 Sähköhydraulisesti käytettävä 4-portainen aluevaihteisto 4 Ryömintävaihteet (lisävar.) HEXASHIFT-powershiftvaihteisto CLAAS'ilta. HEXASHIFT'in ansiosta voit käyttää kaikkia kuutta powershiftvaihdetta ja neljää nopeusaluetta kevyesti sormenpäillä tai automaattisesti HEXACTIV vaihtoautomatiikan avulla. HEXASHIFT on saatavissa kahtena eri versiona: ECO 40 km/h / r/min ECO 50 km/h / r/min Powershiftvaihteiden limityksen ansiosta voidaan moottorin täysi tehopotentiaali hyödyntää. Limityksen ansiosta voidaan myös nopeusalue vaihtaa ilman ongelmia maantiellä ajettaessa. Nopeusalueen vaihto ilman kytkintä Hyvä vaihteiden porrastus kaikilla nopeusalueilla 12 vaihdetta pääkäyttöalueella HEXACTIV-vaihteistoautomatiikka mahdollistaa täysautomaattisen vaihdon Hyvä hyötysuhde pellolla ja maantiellä vähentää polttoaineen kulutusta Ryömintävaihteella jopa 450 m/h nopeus Helppo säätö CIS tai CEBIS avulla Hyvä käyttömukavuus DRIVESTICK tai CMOTION avulla CLAAS moottori/vaihteistohallinta mahdollistaa pehmeät alue- ja powershiftvaihdot REVERSHIFT suunnanvaihto sähkökäyttöisellä pysäköintijarrulla UUTTA: Powershiftvaihteistotoiminnot: SMART STOP: Pysäyttäminen jarrupolkimella ilman kytkintä HEXACTIV vaihteistoautomatiikka vakionopeussäädöllä Vakionopeuden ja moottorin kierroslukumuistin pois kytkentä kaasupolkimella UUTTA: REVERSHIFT suunnanvaihtotoiminto ELECTROPILOT monitoimikahvassa AXION 850 HEXASHIFT DLG-PowerMix yhteistuloksissa: 248 g/kwh p-ainetta + 22 g/kwh AdBlue 1 1 AdBlue on VDA'n rekisteröimä tuotemerkki

12 UUTUUS HEXASHIFT. Aina oikealla vaihteella. HEXASHIFT Älykäs vaihteiston säätö. Käynnistys- ja aloitusvaihde HEXACTIV. Kun käytetään suunnanvaihtoa, voidaan myös vaihde vaihtaa automaattisesti, kun halutaan ajaa eteenpäin eri vaihteella kuin taaksepäin. Myös päisteessä voidaan napin painalluksella kytkeä ennalta valittu vaihde. Näin päisteessä liikutaan aina samalla nopeudella. REVERSHIFT-suunnanvaihdon herkkyys voidaan lisäksi säätää yhdeksään portaaseen ( 4 -> + 4) ja se tarjoaa kaikissa tilanteissa parhaan mahdollisen ajomukavuuden. Moottorin käynnistyksen yhteydessä kytketty käynnistysvaihde voidaan vapaasti valita A1 ja D1 välillä. Jokaisen moottorin käynnistyksen yhteydessä kytkeytyy sama käynnistysvaihde. HEXACTIV kytkentäautomatiikkaa käytettäessä voidaan myös valita jokin muu aloitusvaihde. Tämä vaihde kytkeytyy automaattisesti, kun traktori on pysähtyy. Automaattinen vaihteiston ohjaus. AUTO UUTTA: SMART STOP ja Vakionopeus. Jotta kaikkia vaihteita ei tarvitse käydä lävitse (kuten tavallisessa powershift-vaihteistossa) HEXASHIFT-vaihteisto valitsee automaattisesti sopivimman vaihteen nopeusaluetta vaihdettaessa, ajonopeudesta ja kuormituksesta riippuen SMART STOP -toiminnon ansiosta AXION 800 traktorit jäävät paikalleen, kun jarrua painetaan, ilman kytkinpolkimen käyttöä. Tämä helpottaa kuljettajan työtä erityisesti usein toistuvien pysähdyksien ja liikkeelle lähtöjen yhteydessä, esim. riippumatta siitä ajetaanko käsikäytöllä tai automatiikalla. pyöröpaaleja paalattaessa tai etukuormainkäytössä. Jos kytkintä painetaan alueella D, sovittaa vaihteisto SMART STOP otetaan käyttöön yksinkertaisesti CEBIS'issä automaattisesti powershiftvaihteen, kun kytkinpoljin nostetaan. Toiminto voi olla erityisen hyödyllinen esim. risteystä lähestyttäessä. tai CIS'issä. HEXACTIV vaihtoautomatiikka voidaan varustaa Tempomat-toiminnolla. Moottorin vakiokierrosnopeuden sijasta syötetään kohdeajonopeus napin painalluksella. Älykkäät vaihteiden valinnat näkyvät CIS-version A-pilarin näytössä REVERSHIFT herkkyys CIS-näytössä Traktori säilyttää tämän nopeuden sovittamalla moottorin kierrosnopeuden ja ajovaihteen valinnan yhteen

13 HEXASHIFT. HEXACTIV hoitaa vaihtamisen. HEXASHIFT Ajotavat Tila Vaihteiden vaihto Käsikäyttöinen vaihto Käsikäyttöinen vaihto peltokäytössä Käsikäyttöinen vaihto maantiekäytössä Alueen vaihto (A-D) siirtämällä DRIVESTICK tai CMOTION vasteen ohi Powershiftvaihteiden vaihto (1-6) siirtämällä DRIVESTICK tai CMOTION vasteeseen asti Kaikkien 24 vaihteen vaihto (A1-D6) siirtämällä DRIVESTICK tai CMOTION eteen Ajotavat Tila Vaihteiden vaihto HEXACTIV vaihteistoautomatiikka. Kun sinulla on tärkeämpää tekemistä, anna HEXACTIV'in hoitaa vaihtaminen. HEXACTIV vaihtoautomatiikka tarjoaa lukuisia harkittuja toimintoja käytön ja kuljettajan mieltymysten mukaan. Täysautomaattinen: HEXACTIV vaihtaa erilaisilla moottorin kierrosnopeuksilla moottorin kuormituksesta, ajonopeudesta ja kuljettajan toivomusten tai kaasupolkimen asennon mukaan Voimanottokäyttö: HEXACTIV vaihtaa niin, että moottorin tai voimanoton kierrosnopeus säilyy mahdollisimman vakiona HEXACTIV vaihteistoautomatiikka Automaattinen vaihto peltokäytössä Automaattinen vaihto maantiekäytössä Alueen vaihto (A-D) siirtämällä DRIVESTICK tai CMOTION vasteen ohi Automaattinen powershiftvaihteiden (1-6) vaihtaminen Kaikkien 24 vaihteen (A1-D6) automaattivaihtaminen Käsikäyttö: HEXACTIV vaihtaa kuljettajan ohjelmoiman, CEBIS'issä tai CIS'issä on valittavana kolme erilaista kiinteän moottorin kierrosnopeuden mukaan vaihteistoautomatiikan toimintoa. Kolmen käyttötavan valinta CIS-terminaalissa: AUTO AUTO AUTO Kolmen käyttötavan ohjelmointi CEBIS-terminaalissa: AUTO AUTO AUTO AUTO AUTO AUTO Täysautomaattinen käyttö Voimanottokäyttö Käsikäyttö Täysautomaattinen käyttö Voimanottokäyttö Käsikäyttö 24 25

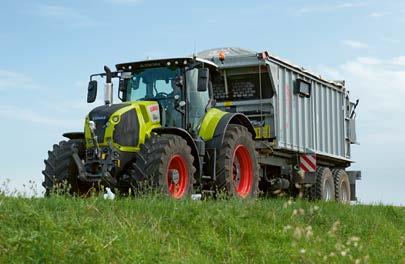

14 Tukeva ja ketterä. Riittävästi vetovoimaa. Rakenne Kapea runko takaa pienen kääntösäteen. Yli 400 hv vakiotraktoreista kerättyjen kokemusten perusteella CLAAS on kehittänyt täydellisen, soveltuvan ratkaisun AXION 800 -sarjan traktoreihin pitkäkestoiseen käyttöön vaikeissakin olosuhteissa. Moottori on vankassa, integroidulla öljypohjalla olevassa runko-osassa, johon etunostolaitteen ja eturungon kuormitukset kohdistuvat. Erikoismuotoiltu eturunko tarjoaa etuakselin yläpuolella leveän tilan jäähdyttimille. Jäähdyttimien edessä ja takana runko on hyvin kapea kuin ampiaisen vyötärö. Se mahdollistaa suuren ohjauskulman ja pienen kääntösäteen. Käytössä se tarkoittaa: Suurta vakautta myös raskaita etutyökoneita käytettäessä Etupyörien suuri ohjauskulma varmistaa hyvän kääntyvyyden Optimoitu käsiksi pääsy koko moottoritilaan ja kaikkiin huoltokohteisiin Ratkaisevia etuja: Pitkä akseliväli: Hyvä ajomukavuus Vakaat ajo-ominaisuudet Parempi vetovoima paremman painojakauman ansiosta Hyvä ja turvallinen maantieajo Suurempi nostovoima paremman painojakauman ansiosta Lyhyt kokonaispituus: Pieni kääntösäde Lyhyt kokonaispituus maantiellä Hyvä näkyvyys Hyvä etutyökoneiden hallinta Hyvä teho/painosuhde: Optimoi polttoaineen kulutuksen Pienempi pintapaine muokkaustöissä Dynaaminen maantieajo Painon jakautuminen, etu-/takaosa 50 :

15 Kaikkeen käyttöön. Rakenne Täysin tasapainotettu. Taka-akselin lisäpainot, kg Kantava, suurikokoinen rengasvarustus. AXION jalanjälki AXION soveltuu kaikkiin töihin lukuisten, etu- ja takaakselipainotusmahdollisuuksien ansiosta. Ainoastaan näin voidaan koko tehopotentiaali hyödyntää ilman turhia tappioita. Jos traktorilla tehdään raskaita töitä hitaalla nopeudella, voidaan AXION'in painot helposti asentaa. Kun painoja ei enää tarvita, ovat ne myös helposti irrotettavissa. 38" vanne 42" vanne 2 x x x x 409 Kun painoja halutaan käyttää joustavasti, kiinteillä telineillä tai etunostolaitteen varassa, on olemassa seuraavat yhdistelmät: 600 kg 900 kg kg ( ) kg ( ) AXION 800 traktorit voidaan varustaa halkaisijaltaan jopa 2,05 m renkailla. Etupyöriin voidaan asentaa halkaisijaltaan 1,60 m renkaat. Lukuisat rengasvaihtoehdot mahdollistavat AXION'in monipuolisen käytön. Suurimmallakin, 900/60 R 38 rengasvarustuksella traktorin ulkomitta säilyy alle 3 m ja pellolla leveät renkaat vähentävät tiivistymistä. AXION CMATIC ja HEXASHIFT: Takarenkaiden leveys jopa 900 mm ja halkaisija 2,05 m AXION 810 / 800 HEXASHIFT: Takarenkaiden leveys jopa 710 mm ja halkaisija 1,95 m Levikepyörät AXION 870 / 850 malleihin: Levikepyörien asennus myös raskaisiin vetotöihin Jopa 650 mm:n levikepyöräleveys 28 29

16 Turvallinen alusta. Turvallisuus REVERSHIFT pysäköintijarrutoiminnolla. Tutun ja helppokäyttöisen suunnanvaihtotoiminnon lisäksi REVERSHIFT-vivussa on integroitu pysäköintijarrutoiminto. Sen ansiosta AXION voidaan helposti pitää paikallaan. Turvallisuuden lisäämiseksi pysäköintijarrutoiminto otetaan automaattisesti käyttöön seuraavissa tapauksissa: Kun moottori pysäytetään Kun moottori käynnistetään Kun kaasupoljinta tai CMOTION-vipua ei käytetä muutamaan sekuntiin REVERSHIFT-vivun asennosta riippumatta 1 Kun kuljettajan istuimella ei istu ketään paikallaan olon aikana 1 1 Vain CMATIC-varustuksella Automaattisesti yhteen sovitettu. Perävaunujarrujärjestelmä. Jarrutuksen aikana etuakselijousitus sovitetaan automaattisesti muuttuvan kuorman mukaan. Traktori pysyy myös voimakkaan jarrutuksen aikana vakaana ja turvallisena. Markkina-aluekohtaisten vaatimusten täyttämiseksi, voidaan AXION varustaa joko perävaunun hydraulisilla tai paineilmajarruilla. Molempia järjestelmiä voidaan käyttää yhdessä ja liitoskohdat ovat hyvin käsillä vetolaitteen molemmin puolin

17 Voimakas ja säästäväinen napin painalluksella. Voimanotto Aina oikea kierrosnopeus. AXION 800 -malliin on saatavissa kolme erilaista voimanottojärjestelmää: 540 / r/min 540 / 540 ECO / r/min 540 ECO / / ECO r/min Voimanottonopeuden esivalinta tehdään helposti napin painalluksella. Voimanotto kytketään päälle kyynärnojassa olevalla kytkimellä. Automaattinen voimanoton kytkentä voidaan säätää portaattomasti nostolaitteen eri nostokorkeuksille. Kytkentäkorkeuden tallentamiseksi riittää, kun vetovarret nostetaan haluttuun korkeuteen ja painetaan automaattisen voimanoton kytkennän nappia pitemmän aikaa. Integroitu takavoimanoton vapautus helpottaa työkoneiden kytkentää. Nopeasti täysi teho. 540 / r/min voimanotto saavuttaa nimelliskierrosnopeutensa moottorin tehon ollessa suurimmillaan. Suurimmatkaan voimanottokäyttöiset työkoneet eivät ole traktorille ongelma. Kierrosnopeudet: r/min ECO / r/min moottorin kierrosnopeudella 540 r/min ECO / r/min moottorin kierrosnopeudella Voimanoton ECO-käytöllä moottori käy alemmalla, polttoainetta säästävällä kierrosnopeudella. Kevyessä käytössä voidaan myös melua vähentää moottorin alemmalla kierrosnopeudella, jolloin myös polttoainetta säästyy. Takavoimanottoa voidaan käyttää molemmissa lokasuojissa olevilla napeilla Voimanottoakselin vaihto on helppoa 32 33

18 UUTUUS Tehokas hydrauliikka. Helpot liitännät. Hydrauliikka Paineeton ja puhdas kytkentä. Kaikki kymmenen hydrauliikkaliitosta AXION traktorien takaosassa on varustettu vapautusvivulla. Näin letkut voidaan kytkeä ja irrottaa myös paineen alaisina. Paine- ja paluupuolen värimerkintä helpottaa työkoneen oikeaa kytkentää. Vuotoöljyputket keräävät kytkennän aikana vuotaneen öljyn säiliöön. UUTTA: Monipuolinen hydrauliikka. Kuorman tunnistava hydrauliikka kaikkiin AXION 800 -malleihin 110 tai 150 l/min tuotolla CIS-varustuksella: neljän venttiilin mekaaninen hallinta oikeassa sivupaneelissa ja ELECTROPILOT kahdella elektronisella venttiilien hallinnalla kyynärnojassa CIS+ varustuksella: Kyynärnojasta voidaan hallita jopa kuutta sähköistä hydrauliikan venttiiliä joista jopa neljää ELECTROPILOT'illa CEBIS-varustuksella: Jopa seitsemän venttiilin elektroninen hallinta kyynärnojassa - neljää venttiiliä voidaan ohjata ELECTROPILOT'illa. Hallintaventtiilien vapaan ohjelmoitavuuden ja priorisoinnin ansiosta jokainen kuljettaja voi CEBIS'in avulla sovittaa hallinnan traktorin käytön ja omien toivomusten mukaan. Näin usein tarvittavia hydrauliikkatoimintoja on helppo käyttää. CEBIS ja CIS+ varustuksella: Hallintaventtiilien käyttö voidaan ohjelmoida CMOTION'in F-näppäimille, monitoimikyynärnojaan tai ELECTROPILOT'iin ja helpottaa peräkkäisten hydraulitoimintojen käyttöä. Power-Beyond. Traktorin takana on Power Beyond -liittimet työkoneille, joissa on oma ohjausyksikkönsä. Vakiona olevien paine-, paluu- ja signaaliliittimien lisäksi traktorissa on vapaan paluun liitin. Näin AXION'issa on valmius käyttää hydraulimoottoreita erillisellä öljyn paluuliittimellä vaikka Power-Beyond liitin on käytössä. Edut ovat seuraavat:: Hydrauliikkaöljyä syötetään koneeseen ainoastaan tarpeen mukaan Suuret letkuhalkaisijat ja vapaa paluu vähentävät tehohävikkiä Varusteet CIS CIS+ CEBIS Maksimimäärä mekaanisia hallintaventtiileitä takana 4 Maksimimäärä sähköisiä hallintaventtiileitä takana 4 5 Maksimimäärä sähköisiä hallintaventtiileitä keskellä, esim. ulkoiseen käyttöön edessä tai etunostolaitteelle, ELECTROPILOT hallinta Hallintaventtiilien priorisointi Vapaa hallintaventtiilien ohjelmointi Etunostolaitteen yhteyteen on saatavissa jopa kaksi paria hydrauliliittimiä sekä vapaan paluun. Soveltuu esim. siemensäiliön tai etupuskulevyn käyttöön. Saatavissa Ei saatavissa 34 35

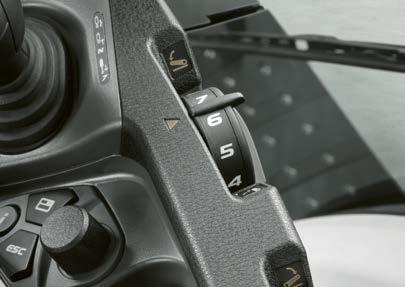

19 Ei jätä työkonetta maahan. Takanostolaite. Takanostolaite Standardin mukainen kytkentä. Takanostolaite. AXION vetolaite on ISO 500 normin mukainen. Samat normit täyttäviä, muita hinattavia laitteita voidaan käyttää samalla vetolaitteella. Käytettävissä on monia erilaisia mahdollisuuksia: Hydraulinen vetokoukku Vetolaitteen kiinnityskohdissa: Automaattivetolaite, 38 mm K80-kuulavetolaite ja pakko-ohjaus (jopa 4 tonnin aisapainoille) CUNA-kytkin Maatalousvetolaitteena: Kat. 3 varustuksella K80-kuulavetolaitteella ja pakko-ohjauksella (jopa 4 tonnin aisapainoille) Vetolaite Piton Fix kytkimellä Jopa 10 tonnin enimmäisnostovoimalla eivät työkoneet jää maahan. Takaosan hydrauliikka voidaan varustella vaatimusten mukaan: Käsikäyttöiset tai automaattiset vetovarsien sivurajoittimet Luiston säätö tutkan mittauksen mukaan Hydraulinen työntövarsi Käytännöllinen vetovarsien pallojen pidike takaosassa Erittäin hyvä näkyvyys vetokoukulle ja vetovarsiin Takanostolaitteen, voimanoton ja yhden valinnaisen hallintaventtiilin (vain CEBIS) hallinta molemmissa lokasuojissa Helppo säätö. Takanostolaitteen tärkeimmät säädöt tehdään B-pilarissa olevilla painonapeilla ja potentiometreillä: Käsin hallittava työkoneiden nosto ja lasku Heiluntavaimennus päälle / pois päältä Takanostolaitteen lukitus Luiston hallinnan kytkentä päälle / pois päältä Nostokorkeuden rajoitus Laskunopeus Vetovastus- ja asennonsäätö Luiston säätö Kaareva takaikkuna ja kääntyvä istuin mahdollistavat erinomaisen näkyvyyden työkoneelle ja samalla helpon takanostolaitteen käytön. Suoraviivaisen käytön ansiosta takanostolaitteen säätö on hyvin helppoa työkoneen käytön aikana. Takanostolaitteen, voimanoton ja yhden valinnaisen hydrauliikkalohkon (vain CEBIS) ulkoinen hallinta Maatalousvetolaitemalleissa on useampi asento mahdollinen. Ulos vedetyssä asennossa kääntyminen helpottuu

20 Enemmän monipuolisuutta. Lisää käyttökohteita. Etunostolaite Liitännät kaikkiin tarpeisiin. Etunostolaitteeseen integroidut hydrauliikan ja elektroniikan liitännät mahdollistavat monipuolisen käytön: Jopa kaksi 2-toimista hallintaventtiiliä Paineeton paluuliitin 7-napainen pistorasia ISOBUS-pistorasia Etunostolaite. Kaikki AXION 800 -mallit voidaan tehtaalla varustaa kahdella erilaisella etunostolaitteella: 4,6 tonnin maksiminostovoima 5,8 tonnin maksiminostovoima Moduulirakenteen ansiosta myös jälkiasennus on helposti tehtävissä. Etunostolaite ja etuvoimanotto. Sekä etunostolaite että myös etuvoimanotto on integroitu kaikissa malleissa: Etunostolaitteen vetovarsille on kolme asentoa: ylös nostettuna, kiinteässä käyttöasennossa sekä kellunta-asennossa Kaksitoimiset nostosylinterit ovat vakiona Lyhyt etuakselin ja kytkentäkohdan väli helpottaa työkoneen hallintaa r/min voimanotto Etunostolaitteen ulkoinen hallinta ja kaksitoiminen hallintaventtiili CEBIS-versiossa Tarkkaa työtä. Etunostolaitteen ulkoinen hallinta ja CEBIS-ohjattu venttiili CEBIS-versioon lisävarusteena saatava etunostolaitteen asennonsäätö mahdollistaa tarkan työn etukiinnitteisillä työkoneilla. Käyttöasentoa voidaan säätää kyynärnojassa olevalla potentiometrillä samalla kun CEBIS rajoittaa nostokorkeutta ja voi määrittää nosto- ja laskunopeuden. Etunostolaitetta voidaan käyttää myös 2-toimisena

21 Mukavuus lisää myös tuottavuutta. Ohjaamo Tilava, hiljainen, suuret ikkunapinnat ja täysin jousitettu: AXION traktoreiden ohjaamot varmistavat parhaimman ajomukavuuden pitkien työpäivien aikana. CEBIS-varustus kosketusnäytöllä ja innovatiivisella CMOTION monitoimikahvalla CIS+ varustus värinäytöllä, monitoimikahvakyynärnojalla ja DRIVESTICK'illä CIS varustus mekaanisilla hallintaventtiileillä, monitoimikahvakyynärnojalla ja DRIVESTICK'illa 40 41

22 UUTUUS Hyvä näkyvyys. Ohjaamo. Varusteet CIS CIS. Yksinkertaisesti hyvä. AXION mallisarjan perusversioon kuuluvat mekaaniset hydrauliikkalohkot ja CLAAS INFORMATION SYSTEM (CIS). Kojetaulun CIS-näyttö tarjoaa kompaktin muotoilun ja erinomaisen käyttöergonomian: Asetukset tehdään helposti kojetaulun säätöpotentiometrin ja ESC-näppäimen avulla. CIS-versioon on lisävarusteena saatavissa myös kaksi sähköisesti ohjattua hydrauliikkalohkoa ulkoiselle käytölle edessä tai etunostolaitteelle, joita hallitaan kyynärnojan ELECTROPILOTILLA. 4-pilarinen ohjaamo. CLAAS 4-pilarinen ohjaamo tarjoaa ratkaisevia etuja: Vapaan näkyvyyden työkoneen koko työleveydelle Tilavat ohjaamotilat Kattoikkuna Hallintalaitteiden toteutus ja sijoitus vaikuttavat suuresti CLAAS AXION 900 ja ARION 600 / 500 -mallisarjojen muotoiluun. CIS, CIS+ tai CEBIS varustuksen käyttö ja valikkorakenne on sama kaikissa malleissa. CMOTION-monitoimikahva on otettu käyttöön myös muissa CLAAS korjuukoneissa. CLAAS painottaa tässä yhteydessä yhtenäistä käyttötapaa niin, että kuljettajat tunnistavat ja hallitsevat hallintalaitteet heti ohjaamoon noustuaan. CIS+ CEBIS UUTTA: CIS+. Yksinkertaisesti enemmän. CIS+ vakuuttaa selkeydellään ja selostavilla toiminnoillaan. Selkeästä yksinkertaisuudestaan huolimatta se tarjoaa tarvittavan määrän toimintoja ja tarpeelliset automaattitoiminnot tehokkaaseen työskentelyyn. Sen lisäksi CIS+ on saatavissa portaattomalla CMATIC tai HEXASHIFT powershift vaihteistolla. A-pilariin integroitu 7" CIS värinäyttö yhdessä vaihteiston, sähköhallinnan, F-näppäinten ja CSM päisteautomatiikan näyttö- ja säätömahdollisuuksien kanssa. UUTTA: CEBIS. Yksinkertaisesti kaikki. Varustettu HEXASHIFT tai CMATIC-vaihteistolla: CEBIS-version ominaispiirteitä ovat sähköisesti ohjatut hydrauliikkalohkot ja ennen kaikkea CEBIS-terminaali, 12" kosketusnäytöllä. Sen lisäksi se tarjoaa automaattitoimintoja, kuten CSM päisteautomatiikka ja hallintaventtiilien priorisointi sekä monia muita toimintoja - CEBIS'illä eivät mitkään toiveet jää toteutumatta. Kaikki asetukset tehdään muutamassa sekunnissa kosketusnäytön ja loogisen valikkorakenteen ansiosta. Takana olevien ohjaamopilareiden paikat ja kaareva takaikkuna mahdollistavat hyvän näkyvyyden työkoneelle ja vetovarsille. AXION varustukset CIS CIS+ CEBIS Monitoimikyynärnoja CIS-näyttö A-pilarissa CIS-värinäyttö A-pilarissa CEBIS-terminaali kosketusnäytöllä DRIVESTICK CMOTION-monitoimikahva CMATIC vaihteisto HEXASHIFT vaihteisto Voimanoton hallinta Maksimimäärä mekaanisia hallintaventtiileitä 4 Maksimimäärä hydr. hallintaventtiileitä Maksimimäärä sähköisiä ELECTROPILOT hallintaventtiileitä CSM päisteautomatiikka CSM päisteautomatiikka muokkausominaisuudella Tietokonetoimintoja Työkonehallinta Tehtävähallinta TELEMATICS ICT (Implement Controls Tractor) Vakio Lisävaruste Saatavissa Ei saatavissa 42 43

23 CEBIS-varustus. Yksinkertaisesti kaikki. CEBIS-varustus Uuden aikakauden kyynärnoja. Kaikki tärkeät hallintalaitteet on integroitu oikeanpuoleiseen kyynärnojaan: 1 CMOTION-monitoimikahva 2 Ajotavan valinta, nopeusalueen vaihto ja kaksi moottorin kierrosnopeusmuistia hienosäädöllä 3 CEBIS-terminaali 12" kosketusnäytöllä 4 ELECTROPILOT kahdella 2-toimisella hallintaventtiilillä ja kahdella F-näppäimellä 5 CEBIS-näytön hallintapaneeli 6 Etu- ja takanostolaitteen korkeuden säätö 7 Etu- ja takavoimanoton kytkentä 8 Käsikaasu 9 Vaihteiston vapaa-asento, etunostolaitteen käyttöönotto 10 Sähköisesti ohjatut hydrauliikkalohkot 11 4-veto, tasauspyörästön lukko, voimanottoautomatiikka, etuakselin jousitus 12 Päävirtakytkin: Akku, elektroniset hydr. hallintaventtiilit, CSM, ohjausjärjestelmä A C D B Kyynärnojan korkeus ja asento voidaan säätää kuljettajan tarpeiden mukaan Harvemmin tarvittavat toiminnot, kuten voimanottonopeuden esivalinta sekä päävirtakytkin ovat paneelissa kuljettajan istuimen oikealla puolella. Takanostolaitteen säätö voidaan tehdä mukavasti istuin käännettynä, jolloin näkyvyys työkoneelle on paras mahdollinen. Hienosäätö voidaan tehdä ajon aikana. Kaksi ulkopuolista, käsin käytettävää nappia takanostolaitteen nostamiseksi ja laskemiseksi helpottavat koneen kytkentää. 11 Selkeä sijoittelu. Kaikilla varusteversioilla voidaan monia toimintoja ohjata B-pilarin paneelissa olevilla näppäimillä ja säätimillä: A Voimanoton kierrosnopeuden valinta B Takanostolaitteen säädöt C Takanostolaitteen tilanäyttö D Sähköisen takanostolaitteen ohjausjärjestelmän säädöt 44 45

24 CMOTION monitoimikahva. Käsittelyn helppous. CEBIS-varustus CMOTION monitoimikahva. CMOTION'in myötä CLAAS tarjoaa menetelmän, joka mahdollistaa mukavamman ja tehokkaamman AXION mallien tärkeämpien toimintojen hyödyntämisen. Kun toimintoja käytetään peukalolla, etu- ja keskisormella, ei käsi väsy yhtä nopeasti ja lisäksi käsivarsi lepää pehmustetulla kyynärnojalla HEXASHIFT tai CMATIC käyttö. Kaikki HEXASHIFT vaihteen vaihdot tehdään CMOTION'in avulla. Powershiftvaihteita käytetään kahvaa kevyesti työntämällä. Jos CMOTION-kahvaa työnnetään enemmän eteenpäin tai vedetään taaksepäin, voidaan alueet vaihtaa suoraan ilman powershiftvaihteiden läpikäyntiä. CMATIC'in yhteydessä voidaan ajonopeus säätää tarkasti ja portaattomasti CMOTION'illa. Napin painalluksella. Kymmenen toimintonäppäinten vapaan ohjelmoinnin ansiosta ei otetta tarvitse vaihtaa CMOTION'illa. Kaikkia konekohtaisia ISOBUS-toimintoja käytetään mukavasti CMOTION'illa: ISOBUS-toiminnot Tapahtumalaskuri päälle / pois hydrauliikkalohkot Takanostolaitteen toiminnot CMOTION'issa: Lasku esivalittuun työasentoon Nosto esivalittuun korkeuteen Käsikäyttö: Nosto ja lasku kahdessa vaiheessa (hidas / nopea) Työkoneen nopea laskeminen 1 Liikkeelle lähtö / suunnanvaihto 2 Takanostolaite 3 GPS PILOT käyttöönotto 4 CSM päisteautomatiikka 5 Funktionäppäimet F7 / F8 / F9 / F10 6 Vakionopeusmuistin käyttöönotto 7 Funktionäppäimet F1 / F2 8 Funktionäppäimet F5 / F6 Edistyksellinen hallinta CMATIC portaattoman vaihteistoteknologian ansiosta Vaihteen vaihto Powershiftvaihteet + / Vaihteen vaihto Aluevaihteet + / 46 47

25 UUTUUS CEBIS-terminaali. Kaikki hallinnassa. CEBIS-varustus Selkeä ja nopea vaihto. Selkeä 30 cm:n näyttö. CEBIS'in 12" näyttö tarjoaa selkeän kuvan säädöistä ja käyttöolosuhteista selostavan merkistön ja värikoodien avulla. CEBIS valikkorakenne ja kosketusnäyttö mahdollistavat, että kaikki säädöt voidaan tehdä pienellä porrastuksella. Erityisen houkutteleva on DIRECT ACCESS toiminto koneen silhuettikuvasta. Kosketus riittää ja tarvittava ikkuna avautuu välittömästi. CEBIS näytön käytön jatkeena toimii kyynärnojaan integroitu näppäinkenttä. CEBIS'iä käytetään säätörullalla ja ESCnäppäimellä kun käyttö sormenpäillä on epävarmaa epätasaisessa maastossa. DIRECT ACCESS näppäimellä pääset suoraan viimeksi käytetyn toiminnon säätöihin. 1 DIRECT ACCESS pikakäytön ja tilanäytön silhuetti 2 Hydrauliikkalohkon tila 3 Ajoneuvotiedot 4 Tehonäyttö 5 Vaihteiston tiedot 6 Toimintonäppäinten varaus 7 Valikko 8 DIRECT ACCESS pikakäyttö CEBIS näyttöpainikkeilla tai kyynärnojan näppäimillä 9 Dialogiperusteinen järjestelmä optimoi säädöt CEBIS yksinkertaisesti parempi: Nopea ja intuitiivinen valinta CEBIS kosketusnäytön avulla Nopeampi pääsy alavalikoihin DIRECT ACCESS -toiminnolla: Viimeksi käytettyyn toimintoon pääsee CEBIS'in DIRECT ACCESS näyttöpainikkeilla tai kyynärnojan näppäimillä Koneen silhuettia tai hallintaventtiilejä painamalla Valinta kyynärnojan valintarullalla ja ESC-näppäimellä, ihanteellinen ajettaessa epätasaisessa maastossa Valittavissa kaksi erilaista näyttötilaa (maantie ja pelto) 1 Valikoiden selaaminen 2 Valitseminen 3 ESC-näppäin 4 DIRECT ACCESS näppäin CEBIS maantienäyttö 48 49

26 UUSI CIS+ varustus. Yksinkertaisesti enemmän. CIS+ varustus Sormenkevyt käyttö CMATIC'illa. 4 Sitä pystyy käsittelemään vaistonvaraisesti ja se mahdollistaa täydellisen HEXASHIFT tai CMATIC -vaihteistojen hallinnan: ainutlaatuinen DRIVESTICK käden tuella. Aikaisempiin ajohallintavipuihin verrattuna CMATIC vaihteiston 1 DRIVESTICK on proportionaalisesti ohjattava. Eli, mitä enemmän vipua työnnetään tai sitä vedetään sitä nopeammin traktorin vaihteisto kiihdyttää tai hidastaa nopeutta Tätä toimintoa tarvitaan harvoin ajopoljinkäytössä, sillä kuljettaja säätää ajonopeutta jalalla. Se on kuitenkin hyödyllinen esim., jos halutaan lisätä tai vähentää moottorin jarrutusvaikutusta käsikäytöllä. 3 6 Ergonomisesti täydellinen kyynärnoja. Se tarjoaa parasta ergonomiaa ja mahdollistaa tehokkaan työskentelyn ilman rasituksia. Se on ohjaamossa tapahtuvien käyttötoimenpiteiden tutkimusten tulos. Monitoimikyynärnojassa on kaikki usein tarvittavien toimintojen hallintalaitteet, harvemmin tarvittavat hallintalaitteet ovat sivupaneelissa. CMATIC vaihteiston DRIVESTICK-kahvassa on myös vakionopeusnäppäin. Lyhyt napin painallus riittää käyttöön ottamiseksi, pitempi painallus tallentaa nykyisen ajonopeuden. Jos vakionopeussäätö on käytössä, voidaan ajonopeutta muuttaa siirtämällä DRIVESTICK-kahvaa eteen- ja taaksepäin. CIS+. Yksinkertaisesti enemmän. CEBIS osaa, CIS+ myös. Kaikki käden ulottuvilla. Kyynärnojan korkeus ja asento voidaan säätää kuljettajan tarpeiden mukaan. 1 1 DRIVESTICK, CMATIC tai HEXASHIFT-vaihteiston käyttämiseksi 2 Takanostolaitteen ja kahden F-näppäimen käyttö, esim. CSM-päisteajohallinnan käyttöön ottamiseksi 3 Kaasuvipu, kaksi moottorin kierrosnopeusmuistia, GPS PILOT, 4-veto ja tasauspyörästön lukko 4 ELECTROPILOT monitoimikahva kahdella F-näppäimellä ja suunnanvaihtonäppäimillä 5 Vaihteiston hallintakenttä ja hydrauliikan käyttöönotto 6 Sähköisesti ohjatut hydrauliikkalohkot 7 Takanostolaitteen työsyvyyden säätö 8 Etu- ja takavoimanoton sekä takavoimanoton automatiikan kytkentä 9 Jousitetun etuakselin kytkentä Lohkon yksittäisen venttiilin tuottomäärän ja ajan säätö sekä käyttöön otto Automaattinen voimanoton kytkentä voidaan säätää portaattomasti vetovarsien nostokorkeuden mukaan Neljän päisteajohallinnan vaiheen ohjelmointi ja toisto ISOBUS-työkoneita voidaan käyttää traktorin F-näppäimillä Työkone ohjaa traktoria: QUADRANT suurkanttipaalaimen tai CARGOS noukinvaunun ICT (Implement Controls Tractor) 2 3 Voimanottonopeuden ja sähköisesti ohjatun nostolaitteen säätö tehdään B-pilarissa 50 51

27 CIS-varustus. Yksinkertaisesti hyvä. CIS-varustus Powershiftvaihteiden vaihto + / Aluevaihteiden vaihto + / Sormenkevyt käyttö HEXASHIFT'illa. Kyse on säädöstä Sitä pystyy käsittelemään vaistonvaraisesti ja se mahdollistaa täydellisen HEXASHIFT-vaihteiston hallinnan: ainutlaatuinen DRIVESTICK. Sen myötä monimutkainen ja työläs vaihteiston käyttö siirtyy historiaan. Sormituntuma riittää vaihteiston täydelliseen hallintaan. Ergonomisesti täydellinen kyynärnoja. Se tarjoaa parasta ergonomiaa ja mahdollistaa tehokkaan työskentelyn ilman rasituksia. Se on ohjaamossa tapahtuvien käyttötoimenpiteiden tutkimusten tulos. Monitoimikyynärnojassa on kaikki usein tarvittavien toimintojen hallintalaitteet, harvemmin tarvittavat hallintalaitteet ovat sivupaneelissa. Jokaiselle hydrauliikkalohkolle on oma säätökytkin. Näiden avulla voidaan kullekin hydrauliikkalohkolle valita erilaisia toimintoja: Säätökytkimen asento IIII: Paine / Vapaa / Paine + / Kellunta-asento Säätökytkimen asento III: Paine / Vapaa / Paine + Säätökytkimen sulkuasento: Venttiili on lukittu paineasentoon jatkuvaa käyttöä varten tai vapaa-asentoon Kaikki käden ulottuvilla. Kyynärnojan korkeus ja asento voidaan säätää kuljettajan tarpeiden mukaan. Kaikkia usein käytettäviä toimintoja hallitaan monitoimikyynärnojasta. 1 DRIVESTICK, HEXASHIFT-vaihteiston käyttämiseksi 2 Takavoimanoton käyttö ja kaksi F-näppäintä 3 GPS PILOT ja kaksi moottorin kierrosnopeusmuistia 4 Käsikaasu 5 Moottorin kierrosnopeusmuistin hienosäätö 6 Vaihteiston hallintapaneeli, HEXACTIV vaihtoautomatiikka 7 ELECTROPILOT 8 Takanostolaitteen työsyvyyden säätö 9 Etu- ja takavoimanoton kytkentä 10 Mekaaniset hydrauliikkalohkot Voimanottonopeuden ja sähköisesti ohjatun nostolaitteen säätö tehdään B-pilarissa 52 53

28 Kaikki näkyvillä. CIS. CIS näytöt % % % & NP K 10 NP K % NP K ) AUTO ) ) ) NP K 1 Käytössä oleva vaihde / CMATIC nopeusalue 2 Valittu päistevaihde 3 HEXACTIV vaihtoautomatiikan rajoitus 4 HEXACTIV käyttötapa 5 Käytössä oleva ajomoodi 6 Ajosuunta tai vaihteiston vapaa-asento 7 Takanostolaitteen ja hydrauliikan hallinnan tila 21 8 Toimintonäppäinten varaus 9 Säätövalikko 10 Vakionopeusarvo eteen / taakse CIS-värinäyttö A-pilarissa HEXASHIFT CMATIC vaihteiston CIS värinäyttö ja CIS-näyttö kojetaulussa ja HEXASHIFT- vaihteiston yhteydessä valittu säätövalikko vaihteiston näyttö A-pilarissa CLAAS INFORMATION SYSTEM (CIS). Molemmissa varusteversioissa voidaan kaikki säädöt tehdä kätevästi säätöpotentiometrin ja ESC-näppäimen avulla. CIS varustus: CIS+ varustus: Seuraavat toiminnot voidaan säätää CIS'in avulla: CIS-varustuksella näyttö on integroitu kojetauluun. A-pilarin 7" CIS-värinäyttö uudenaikaisella muotoilulla, tarjoaa CMATIC tai HEXASHIFT vaihtoautomatiikka Lisävarusteena saatava HEXASHIFT-näyttö A-pilarissa kuljettajalle täydelliset tiedot vaihteistosta, elektronisista Lisätoiminnot, kuten esim. SMART STOP tai näyttää yhdellä vilkaisulla kaikki vaihteiston tiedot. ohjausyksiköistä ja F-näppäimistä. Säädöt näkyvät CIS- dynaaminen ohjaus värinäytön alareunassa. Looginen valikkorakenne ja selkeät REVERSHIFT-suunnanvaihdon herkkyys merkit tekevät selaamisesta erittäin helppoa. Venttiilien elektr. hallinnan ajastinautomatiikka ja virtauksen säätö Tietokonetoiminnot, kuten käsitelty pinta-ala, polttoaineen kulutus ja työteho Huoltovälinäytöt 54 1 Valikoiden selaaminen 2 Valitseminen 3 ESC-näppäin 55

29 CSM tuo tarkkuutta päisteissä. CSM päisteautomatiikka CLAAS SEQUENCE MANAGEMENT. CSM päisteautomatiikka hoitaa tehtävät sinun puolestasi päistekäännöksen aikana. Napin painalluksella järjestelmä toistaa aikaisemmin tallennetut toimenpiteet. CIS+ varustuksella CEBISvarustuksella Tallennettavien vaiheiden lukumäärä Neljä Neljä työkonetta kohti, jopa 20 mahdollista työkonetta Työvaiheiden käyttöönotto F-näppäimillä CMOTION'illa ja F-näppäimillä Jakson näyttö CIS näytöllä CEBIS näytöllä Tallennusmoodi Ajasta riippuva Ajasta tai matkasta riippuva Muokkaustoiminto Myöhempi vaiheiden optimointi CEBIS'issä Seuraavat toiminnot voidaan yhdistää halutussa järjestyksessä: Hallintaventtiilit ajan ja virtauksen ohjauksella 4-veto, tasauspyörästön lukko ja etuakselin jousitus Etu- / takanostolaite Vakionopeussäätö Etu- ja takavoimanotto Moottorin kierrosnopeusmuisti Vaiheiden edistyminen näkyy CIS-värinäytön alareunassa. Helppo tallentaa ja toistaa. Vaiheet voidaan tallentaa joko matkasta tai ajasta riippuvaksi. Kun tallennus on käynnissä, voi kuljettaja vaihe vaiheelta nähdä vaiheen toiminnot selkeinä merkkeinä CEBIS tai CIS värinäytössä. Vaiheen toisto voidaan keskeyttää tauon ajaksi ja jatkaa toistoa myöhemmin napin painalluksella. Optimointi CEBIS'in avulla ilman pysähdyksiä. Luotuja vaiheita voidaan myöhemmin muuttaa CEBIS'issä ja niitä voidaan optimoida. Toimintoja voidaan lisätä, poistaa, muuttaa kaikilta osin ja sovittaa olosuhteiden mukaan. Aika, matkat ja virtausmäärät voidaan sovittaa vallitsevien olosuhteiden mukaan. Ensimmäisen vaiheen tallennuksen jälkeen on siihen mahdollista tehdä hienosäätöjä käytön aikana

30 Ergonomia ja mukavuus varmistavat parhaan työympäristön. Muita varusteita/kytkentä Mukavuutta työskentelyyn. Kaikissa AXION -malleissa on ilmastointilaite vakiona ja lisävarusteena on saatavissa kat. 3 suodatin. Ilmastointilaitteen komponentit on asennettu kaksoiseristetyn ohjaamolattian alle, jolloin saavutetaan optimoitu ilman jakautuminen ohjaamossa samalla kun ilmanvaihdon melua on selvästi vähennetty. Koska komponentteja ei ole ohjaamon katossa, on päätilaa enemmän ja ohjaamo tuntuu avarammalta. Käsikäyttöisen ilmastointilaitteen säädön lisäksi on saatavissa täysautomaattinen ilmastointi. Selkeä ja harkittu. Pienen polkimen painallus ohjauspylvään alapuolella mahdollistaa ohjauspylvään käännön eteen. Ohjauspylvään kääntö helpottaa sisään- ja uloskäyntiä samalla kun se voidaan säätää optimiasentoon käytön aikana. Ohjauspylväässä olevalla lukituksella ohjauspyörän korkeus on portaattomasti säädettävissä. Ykkösluokan käyttömukavuus. LED-työvalot takaavat näkyvyyden. Kojetaulu on aina hyvin näkyvillä, sillä se on asennettu ohjauspylvääseen ja liikkuu sen mukana. AXION tarjoaa lukuisten yksityiskohtien ansiosta parhaan työympäristön pitkiin työpäiviin. Monien säilytystilojen ansiosta kuljettaja löytää aina hyvän paikan puhelimelleen tai asiakirjoille. Apukuljettajan istuimen alla on kylmälokero, jossa on tilaa kahdelle 1,5 l pullolle ja välipaloille. Ihanteellinen taukopaikka. Jos pimeä kuitenkin pääsee yllättämään, varmistavat työvalot täydellisen ympäristön valaistuksen. Näin voit varmistaa, että työt sujuvat. Jos vaatimukset yhä lisääntyvät, mahdollistaa jopa 20 LED työvaloa ja neljä LED ajovaloa lähes päivänvalon AXION-traktorin ympärille. Valaistut sisätilat. Yö tai päivä - kaikki hallintalaitteet on valaistu kun ajovalot on kytketty päälle. Lisäksi kaikkien kytkimien merkit on taustavalaistu, turvallisen käytön varmistamiseksi. CEBISnäytön kirkkaus sovitetaan automaattisesti ympäristön valoisuuden mukaan. Häikäisy ohjaamossa voidaan näin välttää. CEBIS'issä voidaan myös ottaa käyttöön tummempi värivalikoima. Se tarjoaa erityisesti pimeällä ajettaessa pehmeämmän kontrastin ja silmien väsyminen vähenee. Suurikokoisten peilien lisäksi on laajakulmapeili vakiona, joka lisää maantieajon turvallisuutta. Oikeanpuoleisessa hallintapaneelissa on virta- ja ISOBUS-pistorasiat lisäohjausyksiköille. Kuljettajan ja apukuljettajan istuimet on päällystetty kestävällä materiaalilla tai helposti puhdistettavalla nahkapäällysteellä

31 Suojaa kuljettajaa ja konetta. Jousitus. Mukavuus Tehokas jousitus. Tuuletettu ja lämmin: Premium-istuin. Ohjaamo on jousitettu neljästä kohdasta, joten se on täysin eristetty rungosta. Kuljettaja on jousituksen ansiosta suojattu iskuilta ja heilahduksilta. Pituus- ja poikittaissuuntaiset varret jousituskohtien välissä pitävät ohjaamon vakaana käännösten ja jarrutuksen aikana. Jousitusjärjestelmä toimii täysin huoltovapaasti. Viiden Sears ja Grammer istuimen valikoimaan kuuluu myös tuuletettu Premium-istuin. Tuuletettu istuin varmistaa miellyttävän tunteen joka säällä Automaattinen jousituksen säätö kuljettajan painosta riippuen PROACTIV etuakselijousitus automaattisesti täysi mukavuus. Riippumatta traktorin kuormituksesta, jousitus jää automaattisesti keskiasentoon. Myös käännösten ja jarrutusten aiheuttamat kuormitusvaihtelut tasataan. Akselin ripustus ja 90 mm joustovara takaavat parhaan ajomukavuuden. Heiluntavaimennus. Raskaat työkoneet etu- ja takanostolaitteessa rasittavat traktoria samalla tavalla kuin kuljettajaa. Kuormitushuippujen tasaamiseksi kuljetusajon ja päisteajon aikana, työkoneen ollessa nostettuna, on traktorin etu- ja takanostolaite varustettu heilahduksen vaimennuksella. Jousitetun etuakselin aktivointi 60 61

32 Elektroniikkaosaamisemme. Tänään ajattelemme jo huomispäivää. Elektroniikkaosaamista Kolme perusasiaa, jotka merkittävästi helpottavat työtäsi. Emme saa sanoa, että resurssit vähenevät, lain asettamat vaatimukset lisääntyvät ja että kilpailu kiristyy. Sanomme mieluummin, että haluamme keventää työtäsi ja että voit parantaa maatilasi tulosta. Jotta todellisuus ei unohtuisi Farming 4.0 ohjelmiston ja yleisen digitalisaation aikana, olemme jakaneet osaamisemme tällä sektorilla kolmeen selkeästi määriteltyyn alueeseen. Kuljettajaa avustavat järjestelmät. Käytön ja tietojen hallinta. EASY. Get connected. Mikään ei korvaa kokemusta - vain sen avulla voit nopeasti ja riittävästi reagoida muuttuviin olosuhteisiin. Oli kyseessä sitten märät pellon kohdat, vaikea maasto tai vaihteleva sadon kosteus - lukuisia päätöksiä on tehtävä, jotta työn laatu säilyy. Kuljettajaa avustavien järjestelmien kehittelyssä on hyödynnetty tuhansien CLAAS asiakkaiden kokemuksia, sillä kaikkea ei voi tieteellisesti laskea, vaan se vaatii todellista käytännön tietoa. Riippumatta siitä, onko kyseessä GPS-koordinaatit, laitteiden ja moduulien käyttötilat tai anturien mittaustulokset - käytä näitä tietoja ja hyödynnä niiden mukanaan tuomat edut. Tietojen ja käytön hallinnassa kaikki tulokset yhdistyvät ja olet valmis näkemään kulujen ja tuottojen yhteenvedon. Ilmaisen 365FarmNet lohkokartaston avulla hallitset koko maatilaasi kodin tietokoneella ja ulkona mobiililaitteen avulla. Kaikki tähän tarvittavat tiedot löydät yhdestä, selkeästä ohjelmasta: kylvöstä korjuuseen, karhosta ruokintapöydälle, tietojen kirjauksesta tilan kannattavuusanalyysiin. EASY asiantuntijamme ovat käytettävissä kun eri komponentit ja järjestelmät sovitetaan yhteen. He auttavat sinua kokoamaan CLAAS koneesi ja järjestelmävalikoimasi yhteen, he tekevät työkoneittesi, ohjausjärjestelmäsi ja tietojen hallintarakenteesi valmistelut. He auttavat varmistamaan, että CLAAS koneet lähettävät ja vastaanottavat tietoja. Mistä ja mihin sinä haluat. Kolminkertainen tietojen suojaus helposti ja luotettavasti sinulle ja muille tilalla oleville henkilöille. Tästä syystä sanomme EASY get connected

33 Kaikkien koneiden ja tehtävien valvonta. Jatkuvasti. Käytön ja tietojen hallinta CEBIS peltohallintajärjestelmä. Tehtyjen töiden dokumentoimiseksi voidaan CEBIS'iin luoda ja tallentaa jopa 20 tehtävää. Kun työleveys on määritelty, voidaan pinta-alan mittaus ja hehtaarikohtaiset kulutusnäytöt aloittaa. Mahdollisimman tarkkojen tuloksien saamiseksi, ajonopeus voidaan mitata tutkalla. 1 2 CEBIS laitehallintajärjestelmä. 2 3 CEBIS antaa mahdollisuuden luoda 20 työkoneen rekisteri. Koneiden tiedot ovat CEBIS'in muistissa. 2 Vaihteiston ja hydrauliikkalohkojen säädöt Neljä CSM-vaihetta Pinta-alamittauksen tila ja käyttöönotto Työkoneen työleveys Se säästää turhilta säätötoimenpiteiltä työkone- ja kuljettajavaihdoksissa. Koneen kytkentä, koneen tietojen lataus CEBIS'iin ja kone käyttöön. Uuden työkoneen luominen on tabletti-pc:n ansiosta hyvin helppoa. CLAAS TELEMATICS verkkoserveri 1 GPS-satelliitit lähettävät signaaleja, joita koneet vastaanottavat. CLAAS TELEMATICS: Työn sujuvuuden parantaminen: Käyttöaika-analyysi Säätöjen optimointi: Etävalvonta Dokumentoinnin yksinkertaistaminen: Tietojen keräys Huoltoaikojen lyhentäminen: Etävianetsintä 2 Koneet lähettävät mobiililaitteen kautta GPS-koordinaatit sekä konekohtaiset tiedot ja viestit TELEMATICS verkkoserverille. 3 Tiedot voidaan hakea Internetin kautta suoraan tilan tai huoltokorjaamon tietokoneeseen. Toiminnot. TELEMATICS'in avulla on mahdollista milloin ja missä tahansa, tarkistaa koneen kaikki tiedot. Kerätyt tiedot lähetetään säännöllisin välein mobiiliyhteyden avulla TELEMATICSverkkoserveriin. Se antaa myös sinulle tai valtuutetulle huollolle mahdollisuuden Internetin kautta hakea ja arvioida tärkeimmät tiedot. Käyttöaika-analyysi Työaikojen analysointi Korjausaikojen lyhennys Koneen säätöjen tarkistus Polttoaineen kulutuksen optimointi Etävalvonta Google Earth sijaintinäyttö Nykyinen toiminto Tietojen keräys Dokumentoinnin automaattinen tietojen keräys Varma tallennus keskusserveriin Vakioliitokset TELEMATICS-tietojen siirtoon Etävianetsintä Huoltosuunnittelu Etävianetsintä CDS avulla Lisätietoja tästä aiheesta saat CLAAS TELEMATICS -esitteestä tai CLAAS-jälleenmyyjältäsi

34 Yhä parempi valvonta ISOBUS ja ICT -varustuksella. Käytön ja tietojen hallinta S10 S7 Toimintonäppäimet. AXION-malleissa on jopa kymmenen F-näppäintä, jotka CEBIS- tai CIS-värinäytössä voidaan varata erilaisille toiminnoille. Käytössä olevat näppäinvaraukset voidaan milloin tahansa tarkistaa CEBIS tai CIS näyttökentässä. Näppäinten varaus ko. toiminnolle tehdään S10- tai muussa ISOBUSterminaalissa. Näin kuljettajalla on mahdollisuus sovittaa traktorin käyttö yksilöllisesti. ICT (Implement Controls Tractor). Kun käytetään AXION traktoria yhdessä QUADRANT paalaimen tai CARGOS noukinvaunun kanssa voidaan kahta AXION CMATIC -toimintoa ohjata automaattisesti suoraan koneesta ISOBUS'in ansiosta: ICT CRUISE CONTROL: Koneen työteho ja työn laatu voidaan optimoida ohjaamalla traktorin ajonopeutta. Ajonopeus sovitetaan jatkuvasti olosuhteiden mukaan ja koneyhdistelmästä saadaan paras teho. ICT AUTO STOP: Jos työkoneen kuormitus kasvaa liian suureksi, ICT AUTO STOP toiminto kytkee voimanoton automaattisesti pois päältä. Tämä suojaa koneen koko voimansiirtoa ja helpottaa 10,4" näyttö 7" näyttö kuljettajan työtä pitkinäkin työpäivinä. Kuten haluat. EASY sisäinen sovellus. Siirrettävän näytön avulla CLAAS tarjoaa joustavan ratkaisun ISOBUS ja ohjausjärjestelmien käyttöön. Terminaali voidaan siirtää traktoriin tai muuhun itsekulkevaan koneeseen käyttökauden tai käytön mukaan. Varusta AXION tarvitsemallasi varustuksella, joko tehdas- tai jälkiasennuksena: S10-terminaali: 10,4"-kosketusnäyttöterminaali suurella resoluutiolla Automaattiohjaus- ja ISOBUS-toiminnot Jopa neljän kameran näyttö S7 Terminaali: 7"-kosketusnäyttöterminaali suurella resoluutiolla Automaattiohjaustoiminnot Uuden EASY on board sovelluksen avulla voidaan kaikkia ISOBUS-yhteensopivia työkoneita ohjata tabletilla 1. Mukavuuden lisäämiseksi voidaan lisäksi F-näppäimet varata, kuten missä tahansa muussa ISOBUS-terminaalissa. ISOBUS työkoneen hallinta. ISOBUS-yhteensopivien laitteiden kytkemiseksi on traktorin takaosassa vastaavat pistorasiat. Tällöin myös koneen ohjaamossa on pistoke ISOBUS-yhteensopivaan terminaalin kytkemiseksi. Ko. kytkettyä työkonetta käytetään konekohtaisten asetusten mukaan. ISOBUSyhteensopivuuden ansiosta voidaan myös muiden valmistajien koneita liittää S10 terminaaliin. F-näppäinten järjestys CEBIS'issä AXION 800 AEF -vaatimuksenmuk. Agricultural Industry Electronics Foundation (AEF) on noin 150 yrityksen, liiton ja järjestön yhteenliittymä. Sen päämäärä on elektronisten maatilajärjestelmien, kuten esim. ISOBUSkomponenttien, kehitysstandardien yhdenmukaistaminen. Tässä ei ainoastaan huomioida ISO normi, vaan työstetään myös muita pitemmälle ulottuvia AEF-ohjeita. AXION 800 kehitettiin näiden vaatimusten perusteella ja se tukee ISOBUS-työkoneiden ISO UT 1.0, TECU 1.0, AUX-O ja AUX-N ISOBUS-toimintoja. ICT CRUISE CONTROL ja AUTO STOP -toiminnoille myönnettiin hopeamitali Agritechnica 2013 näyttelyssä. 1 Apple ipad laitteet, alk. ios 9. Tarkempi laiteluettelo on saatavissa EASY on board sovelluksen selostuksessa Apple App Store'ssa. CWI (CLAAS Wireless Interface) on edellytys ISOBUS-ohjaamoliitokseen yhdistämiselle

35 Aina oikea suunta. CLAAS automaattiohjausjärjestelmät. Kuljettajaa avustavat järjestelmät Korjaussignaali. RTK (± 2-3 cm) Kiinteä asema Toimintasäde n. 15 km Oma viitesignaaliasema tai lisenssi hankitaan paikalliselta toimijalta Paras mahdollinen jatkuva tarkkuus RTCM 3.1 GPS- ja GLONASS-vastaanotto RTK NET (± 2-3 cm) Mobiiliverkon kautta toimiva korjaussignaali 2-taajuussignaali Rajoittamaton toimintasäde Paras mahdollinen jatkuva tarkkuus Lisenssimaksu RTCM 3.1 GPS- ja GLONASS-vastaanotto RTK FIELD BASE (± 2-3 cm) Siirrettävä korjaussignaaliasema Toimintasäde 3-5 km Ei lisenssimaksua Tilan oma korjaussignaali Integroitu akku 2-taajuussignaali Parempi työn laatu. CLAAS-ohjausjärjestelmä helpottaa kuljettajan työtä. Se ohjaa traktorin täysin automaattisesti optimoidulle ajouralle. Turhat aukot ja limitykset voidaan näin välttää. Tutkimukset osoittavat, että uudenaikaiset satelliittiohjausjärjestelmät voivat säästää jopa 7 % polttoainetta, konekuluja, lannoitetta ja kasvinsuojeluaineita. Automaattinen GPS PILOT -ohjausjärjestelmää hallitaan S10 ja S7 -terminaalien kosketusnäytöillä (katso sivu 66 / 67). Ne erottuvat hyvin yksinkertaisen valikkorakenteensa ja käyttäjäystävällisen käyttäjäliittymän ansiosta. Automaattiohjaus myös päisteessä. AUTO TURN -toiminto hoitaa käännöksen päisteessä. Kääntösuunta ja seuraavaksi käsiteltävä kohta valitaan yksikössä etukäteen, ohjausjärjestelmä hoitaa loput. Korjaussignaali tarpeen mukaan. CLAAS on suunnitellut järjestelmätarjonnan niin, että sitä voidaan milloin tahansa laajentaa. Se koskee terminaaliteknologiaa kuten myös kaikkien tärkeimpien GPS-korjaussignaalien käyttöä. CLAAS ohjausjärjestelmää voidaan käyttää sekä GPS- että GLONASS-satelliittijärjestelmillä paremman joustavuuden ja käytön varmistamiseksi. RTCM 3.1 GPS- ja GLONASS-vastaanotto OMNISTAR XP / HP / G2 (± 5-12 cm) Satelliittiavusteinen korjaussignaali 2-taajuussignaali Lisenssimaksu EGNOS / E-DIF (± cm) Ei lisenssimaksua Perustarkkuus Lisätietoja tästä aiheesta saat CLAAS-ohjausjärjestelmät -esitteestä tai CLAAS-jälleenmyyjältäsi. AUTO TURN -toiminto kääntää traktorin automaattisesti päisteessä

36 Nopea ja suoraviivainen huolto. Huolto Hyvä käsiksi pääsy säästää aikaa ja rahaa. Riittävä ilmamäärä takaa tehon. Päivittäisten huoltotöiden pitää olla mahdollisimman helppoja. Kokemukset osoittavat: Kaikki, mikä on monimutkaista ja hankalaa, jää usein tekemättä. Isokokoinen, yksiosainen moottoripeitto tarjoaa yhdellä napin painalluksella pääsyn kaikkiin moottorin huoltokohteisiin Moottoriöljyn määrän tarkistus ja lisäys voidaan tehdä peitto suljettuna traktorin vasemmalla puolella Kaikki päivittäiset huoltotoimenpiteet voidaan tehdä ilman työkaluja Etuakselin voitelukohdat ovat jäähdyttimien etupuolella käsiksi pääsyn varmistamiseksi Polttoaineen esisuodatin on nopeasti katsottavassa paikassa vasemman puolen portaiden vieressä Vasemman puolen portaisiin integroidussa vetolaatikossa on tilaa normaalikokoiselle työkalupakille Suurikokoiset konepeiton ilma-aukot varmistavat riittävän jäähdytyksen ja moottorin imuilman virtauksen. Ilmanottoaukkojen kohdalla virtaus ei nouse liian korkeaksi mikä pitää aukot puhtaina ja hyvin läpäisevinä. Jäähdytinpaketti on tukevassa kehyksessä ja kaasujouset avaavat jäähdytinpinnat kahteen asentoon puhdistuksen helpottamiseksi. Puhdistus voidaan tehdä turvallisesti ja käytännöllisesti. Ilmansuodatin on hyvin käsillä jäähdyttimien etupuolella ja se voidaan helposti irrottaa. Ilmansuodattimen kotelon karkeiden roskien imun ansiosta voidaan huoltoväliä lisäksi pidentää. Pitkien öljynvaihtovälien (moottori 600 h, vaihteisto ja hydrauliikka h) ansiosta säästyy aikaa ja rahaa. Arvokasta käyttöaikaa säästyy käyttökauden aikana ja kone on siellä, missä pitääkin: käytössä. Etuakselin voitelukohdat ovat jäähdyttimien etupuolella käsiksi pääsyn varmistamiseksi Akku on integroitu oikean puolen ohjaamoportaisiin. CEBIS- ja CIS- näyttöjen huoltolaskurit Konepeiton alla on voitelukaavio, joka helpottaa voitelua

37 Jotta kaikki toimisi oikein. CLAAS huolto ja varaosat. CLAAS huolto ja varaosat Vaatimustaso kasvaa. Voit luottaa meihin: Kun tarvitset meitä, olemme käytettävissä. Kaikkialla. Nopeasti. Luotettavasti. Ammattitaitoiset sopimusasentajat pitävät koneesi kunnossa. Oikeilla toimenpiteillä, koneitasi ja sinua varten. Jotta kaikki toimisi oikein. Sinun käyttöösi: CLAAS FARM PARTS. CLAAS FARM PARTS tarjoaa laajimman ja monipuolisimman varaosaohjelman tilallasi käytössä oleviin koneisiin. Jotta kaikki toimisi oikein. Aina huippuunsa viritetty. Suunniteltavaa varmuutta. Huoltotuotteemme auttavat sinua lisäämään koneittesi käyttövarmuutta, vähentämään rikkoutumisriskiä ja tekemään kiinteiden kustannusten laskelmia. CLAAS MAXI CARE tarjoaa suunnitelman mukaista turvallisuutta koneillesi. Jotta kaikki toimisi oikein. Vian etsintää etäkäytöllä: CLAAS TELEMATICS. CLAAS TELEMATICS yhdistää sinun kannalta kaksi tärkeää seikkaa: CLAAS-sopimushuoltaja tarjoaa nopean avun ja taloudelliset edut verkon kautta tapahtuvan huollon myötä. Ratkaisemme ongelmasi paikan päällä - vaikka et meitä näekään. Jotta kaikki toimisi oikein. ORIGINAL osat ja varusteet. Erityisesti sinun koneitasi varten: tarkasti sopivat varaosat, korkealuokkaiset voiteluaineet ja muut nesteet, hyödylliset varusteet. Hyödynnä laajaa tuotevalikoimaamme, jonka avulla voimme suositella ratkaisuja, jotka ylläpitävät koneesi 100 % käyttövarmuuden. Jotta kaikki toimisi oikein. Maailmanlaajuisesti CLAAS jälleenmyyjien korjaamot kuuluvat tehokkaimmin toimiviin yrityksiin. Asentajilla on laaja koulutus ja hyvä ammattitaito ja heillä on käytettävissään erikoisja vianetsintävarusteet. CLAAS-huollon toiminta on korkealuokkaista ja täyttää odotuksesi mitä osaamiseen ja luotettavuuteen tulee. Jotta kaikki toimisi oikein. Keskeisistä varaosakeskuksista koko maailmaan. Keskeisesti sijaitsevat varaosakeskukset toimittavat kaikki alkuperäiset CLAAS-osat kaikkialle maailmaan. Paikallinen CLAAS-jälleenmyyjä tarjoaa ratkaisut lyhyessä ajassa: sadonkorjuuta ja tilaasi varten. Jotta kaikki toimisi oikein. CLAAS-varaosien logistiikkakeskuksessa Saksan Hamm'issa, on yli varaosanimikettä ja yli m² lattiapinta-alaa

38 Perustelut puhuvat puolestaan. CPS. FPT-moottorit takaavat suuren tehon pienellä polttoaineen kulutuksella HEXASHIFT powershiftvaihteisto HEXACTIV vaihtoautomatiikalla, vakionopeussäätö ja SMART STOP CMATIC portaaton vaihteisto saatavissa CEBIS tai CIS+ varustuksella Pitkä akseliväli ja erinomainen painon jakauma Takarenkaiden leveys jopa 900 mm ja halkaisija 2,05 m Kompakti rakenne integroidulla etunostolaitteella Valittavana 540, 1 000, 540 ECO tai ECO voimanottonopeudet Jopa seitsemän hydrauliikkaventtiiliä ja 150 l/min hydrauliikan tuotto K80-kuulavetolaite jopa 4 tonnin aisapainoille Mukavuutta. 4-pilarinen ohjaamo Valittavana kolme varustevaihtoehtoa: CEBIS, CIS+ tai CIS CEBIS-varustuksella CMOTION-monitoimikahva DRIVESTICK'illa varustettu monitoimikyynärnoja CIS+ ja CIS -malleihin 4-piste ohjaamojousitus Kuljettajan istuin aktiivijousituksella ja tuuletuksella PROACTIVE etuakselijousitus Etu- / takanostolaite heilunnan vaimennuksella Optimoitu merkintä ja käsiksi pääsy kaikkiin huoltokohteisiin Integroitu vetolaatikko työkalupakkeineen GPS PILOT S7 tai S10 kosketusnäyttöterminaalilla CSM päisteautomatiikka Työkonehallinta TELEMATICS ISOBUS ICT (Implement Controls Tractor) AXION ja QUADRANT tai CARGOS yhdistelmässä AXION Moottori Valmistaja FPT FPT FPT FPT FPT FPT Sylintereitä Moottoritilavuus cm Turbo muuttuvalla geometrialla Nimellisteho (ECE R 120) 1 kw/hv 195/ / / / / /194 Maksimiteho (ECE R 120) 1 kw/hv 206/ / / / / /205 Maksimiteho CPM'llä (ECE R 120) 1 kw/hv 217/295 HEXASHIFT-mallit (97/68/EG) 2 kw/hv 186/ / / / /193 CMATIC-mallit (97/68/EG) 2 kw/hv 220/ / / /229 Enimmäisvääntömomentti Nm Polttoainesäiliön maks. tilavuus l Öljynvaihtoväli h CMATIC portaaton vaihteisto REVERSHIFT suunnanvaihto Vähimm.nopeus nimelliskierrosnopeudella km/h 0,05 0,05 0,05 0,05 Maksiminopeus km/h 40/50 40/50 40/50 40/50 HEXASHIFT powershiftvaihteisto Vaihteita, kpl 24/24 24/24 24/24 24/24 24/24 Powershift-vaihteita Elektron. ohjattuja alueita REVERSHIFT suunnanvaihto Vähimm.nopeus nimelliskierrosnopeudella km/h 1,7 1,7 1,7 1,7 1,7 Ryömintävaihteiden vähimm.nopeus nimelliskierrosnopeudella km/h 0,44 0,47 0,47 0,45 0,45 Maksiminopeus km/h 40/50 40/50 40/50 40/50 40/50 Taka-akseli Takarenkaan enimmäishalkaisija m 2,05 2,05 2,05 2,05 2,05 1,95 Takarenkaan enimmäisleveys 900/60 R38 Laippa-akseli 2,5 tai 3,5 m säätöakseli Tasauspyörästön lukon automatiikka Pysäköintilukitus Öljynvaihtoväli h Voimanotto Päälle kytkennän ja hätäpysäytyksen ulkopuol. käyttö 540 / / 540 ECO / ECO / 1000 / 1000 ECO Voimanottoakselit 1⅜", 6, 8 tai 21 uraa ja 1¾", 20 uraa Nelivedon etuakseli Jousittamaton etuakseli PROACTIVE jousitettu etuakseli Nelivedon kytkentäautomatiikka Kääntösäde m 5,31 5,31 5,31 5,31 5,31 5,31 Hydrauliikka Kuormantunteva hydrauliikka Enimmäistuotto, vakio (lisävar.) l/min 110 (150) 110 (150) 110 (150) 110 (150) 110 (150) 110 (150) Mekaanisia hydr.venttiileitä Elektronisia hydr.venttiileitä /60 R /60 R /60 R /60 R /70 R 38 AXION Takanostolaite Takanostol. maks. nostovoima kytk.kohdissa kg Nostovoima, 610 mm kg Heilahduksenvaimennin Ulkoinen hallinta Aktiivi luistonsäätö Etunostolaite Nostovoima tonnia 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 Etuvoimanotto 1000 r/min Heilahduksenvaimennin Asennonsäätö Etunostolaitteen ulkoinen hallinta Neljä hydrauliikan liitintä Lisäliittimien ulkoinen hallinta ISOBUS- ja perävaunupistorasiat Ohjaamo CIS-varustus CIS+ varustus CEBIS-varustus Nelipiste ohjaamojousitus Monitoimikyynärnoja Ilmastointilaite Automaattinen ilmastointi Apukuljettajan istuin integroidulla kylmälokerolla EASY GPS PILOT valmius GPS PILOT ohjausjärj. TELEMATICS Mitat ja painot Vakiovaruste Kokonaiskorkeus (a) mm Pituus (etuvetovarret nostettuna) (b) mm Akseliväli (c) mm Etuakselin maavara (d) mm Taka-akselin maavara (e) mm Paino kg a d e c b 1 ISO TR mukainen 2 Hyväksynnän kannalta tärkeimmät tehotiedot. 97/68 EY mukaiset tehotiedot ovat samat kuin 2000/25/EY mukaiset. CLAAS pyrkii jatkuvasti sovittamaan tuotteensa käytännön vaatimusten mukaisesti. Tästä syystä pidätämme oikeudet muutoksiin. Teknisiä tietoja ja kuvia on pidettävä suuntaa antavina. Kuvissa olevissa koneissa voi olla lisävarusteita. Tämä esite on tarkoitettu maailmanlaajuiseen levitykseen. Tarkista koneiden vakiovarusteet paikalliselta CLAAS-jälleenmyyjältä. Joissakin kuvissa osa suojuksista on irrotettu koneen yksityiskohtien ja toimintojen näyttämiseksi. Konetta ei missään tapauksessa saa käyttää ilman suojuksia. Noudata käyttöohjeessa olevia ohjeita. Kaikki moottorien tekniset tiedot perustuvat pääasiassa eurooppalaiseen pakokaasujen puhdistusnormiin: Stage. Tier-normin nimikettä on tässä esitteessä käytetty ainoastaan asian ymmärtämisen helpottamiseksi. Moottoreita koskevia tietoja ei voida soveltaa markkina-alueilla, joilla noudatetaan tätä normia tiukempia pakokaasupäästöjen rajoja. 74 Vakio Lisävaruste Saatavissa Ei saatavissa Vakio Lisävaruste Saatavissa Ei saatavissa

39 Katso hyvän työn video. tractor.claas.com Excellent work. Tractors from CLAAS. Kansainvälinen Oikein hyvää työtä -kampanja esittelee viljelijöitä ja urakoitsijoita maailmanlaajuisesti. Todelliset kuvat, todelliset pellot, todelliset viljelijät ja urakoitsijat - se on edellytys. Kertomukset esittelevät asiakkaita ja heidän päivittäistä tekemistään. Kuvat näyttävät vaikuttavasti lintuperspektiivistä sen tarkkuuden ja ammattimaisuuden, jolla he toimivat sekä heidän tärkeimmän voimavaransa: maaperän. Säännöllisin välein esitellään uusi Oikein hyvää työtä -kertomus. Kaikki kertomukset ja videot löytyvät osoitteesta Konekesko PL Vantaa HRC / KK DC 0118
