1 Traktorit ARION

2 ARION 600 / 500. Vapaus tehdä enemmän. ARION 600 / 500 Olemme kuunnelleet sinua ja varustaneet uuden ARIONtraktorin niin, että se helpottaa merkittävästi päivittäisiä töitäsi ja on mukava käyttää: uusi huippumalli 205 hv:n enimmäisteholla, uusi CEBIS kosketusnäyttö ja uusi kyynärnoja CIS+ versiossa. Yhdessä ylivoimaisen ajomukavuuden, innovatiivisten käyttöominaisuuksien sekä älykkään ja tehokkaan powershift- ja portaattoman vaihteistoin kanssa tulet vakuuttumaan uudesta ARION 600 / 500 mallisarjasta antaa vapauden tehdä enemmän. arion claas.com 2 3

3 ARION 600 / 500. SISÄLTÖ Innovaatioita 6 CLAAS POWER SYSTEMS 8 Moottori 10 CMATIC 14 HEXASHIFT 22 Rakenne 28 Voimanotto 32 Hydrauliikka 34 Takanostolaite 36 Etunostolaite 38 Etukuormain 40 Ohjaamo 42 Varusteet 44 CEBIS-varustus 46 CIS+ varustus 52 CIS-varustus 54 CIS näytöt 56 CSM päisteautomatiikka 58 Muita varusteita/kytkentä 60 ISOBUS 64 Automaattiohjausjärjestelmät 66 Tehtävähallinta, TELEMATICS 68 Huolto 70 CLAAS huolto ja varaosat 72 Argumentit 74 Tekniset tiedot 75 Katso lisätietoja CLAAS traktoreiden kehityksestä ja valmistuksesta: tractors-making-of.claas.com 4 5

4 UUSI Oikea valinta kaikkiin tilanteisiin. Innovaatioita Kolme varusteversiota. CIS. Yksinkertaisesti hyvä. CIS+. Yksinkertaisesti enemmän. CEBIS. Yksinkertaisesti kaikki. CIS. Yksinkertaisesti hyvä. HEXASHIFT-powershiftvaihteistolla, mekaanisilla hydrauliikan hallintaventtiileillä ja CIS-näytöllä. UUTTA: CIS+. Yksinkertaisesti enemmän. HEXASHIFT-powershift- tai CMATIC portaattomalla vaihteistolla, hydrauliikan sähköhallintaventtiileillä ja CIS-värinäytöllä. UUTTA: CEBIS. Yksinkertaisesti kaikki. HEXASHIFT-powershift- tai CMATIC portaattomalla vaihteistolla, hydrauliikan sähköhallintaventtiileillä, 12" kosketusnäytöllä varustetulla CEBIS-terminaalilla. ARION mallivalikoima. ARION 660 CPM'llä ARION 650 ARION 630 ARION 610 ARION 550 ARION 530 ARION Moottorin enimmäisteho, hv, ECE R 120 normin mukaan UUTTA: yhä laajempi mallisto. Kaikki varusteet saatavissa alkaen 125 hv:n malleista Vahvat 6-sylinteriset mallit, alkaen 145 hv ARION 600 mallisarjassa Pirteä ja ketterä: ARION sylinterisellä moottorilla, hv ARION 660: jopa 20 hv:n lisäteho kuljetusajoon ja voimanoton käyttöön CPM ansiosta Monipuolisesti liikkeellä 1,95 m:n renkaan halkaisijalla (42" vanne), alk. 165 hv UUTTA: PROACTIVE etuakselijousitus. Uusi CLAAS jousituskinematiikka: Aina vaihteistoon saakka ulottuva tuenta Leveään asentoon asennetut jousitussylinterit aktiivisella kaarreajon kallistusvaimennuksella takaavat erinomaisen ajomukavuuden Kaksitoiminen jousitus vähentää merkittävästi keinuntaa ylös ja alas jarrutettaessa ja kiihdytettäessä Dynaaminen ohjaus säädettävällä ohjauksen välityssuhteella UUTTA: HEXASHIFT powershiftvaihteistotoiminnot. Portaattoman vaihteiston tunne: SMART STOP: Pysäyttäminen jarrupolkimella ilman kytkintä Täysautomaattinen vaihteen vaihto ja kuusi powershiftvaihdetta HEXACTIV vaihteistoautomatiikka vakionopeussäädöllä Vakionopeussäädön päältä kytkentä ja moottorin kierrosnopeuden muistin siirto kaasupolkimella REVERSHIFT suunnanvaihto sähkökäyttöisellä pysäköintijarrulla UUTTA: CMATIC portaattomassa vaihteistossa uusia toimintoja CMATIC portaaton vaihteisto saatavissa CEBIS tai CIS+ varustuksella REVERSHIFT suunnanvaihto sähkökäyttöisellä pysäköintijarrulla Nopea sovittaminen käytön mukaan, vaihtamalla Eco ja Power asentojen välillä, napin painalluksella Säädettävä suunnanvaihdon herkkyys Vakionopeussäädön käytöstä poistaminen tehdään helposti ajohallintapolkimella tai vakionopeus-näppäimellä 6 7

5 CPS CLAAS POWER SYSTEMS. CLAAS POWER SYSTEMS Optimoitu voimansiirto antaa parhaan tuloksen. CLAAS-koneiden kehittelyssä pyritään jatkuvasti yhä parempaan hyötysuhteeseen ja luotettavuuteen sekä optimoituun kustannustehokkuuteen. CLAAS POWER SYSTEMS (CPS) yhdistää parhaat komponentit kokonaisuudeksi, joka asettaa virstanpylväitä. Suurin teho on aina käytettävissä, kun sitä tarvitaan. Ihanteellisesti mitoitettu muiden komponenttien kanssa. Säästää polttoainetta ja maksaa itsensä nopeasti takaisin. 8 9

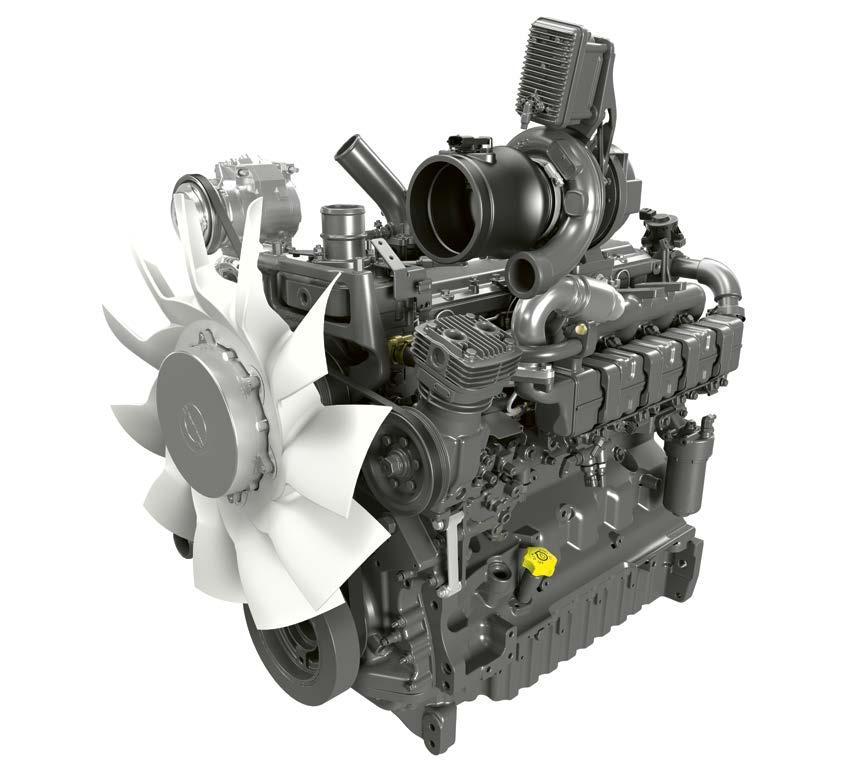

6 UUSI Kun vakioteho on yhtä tärkeä kuin raaka voima. Moottori Vahva perusta. DPS Powertech moottorit 4,5 tai 6,8 litran iskutilavuudella ARION 500: 4-sylinterinen moottori kaksoisturboahtimella (pienempi, erityisen nopeasti reagoiva ahdin ja toinen hukkaportilla varustettu ahdin) ARION 600: 6-sylinteriset moottorit VGT-turboahtimella Common-Rail yhteispaineruiskutus toimii jopa bar paineella 4-venttiilitekniikka ja välijäähdytin ARION 600: kaksi automaattisesti säätyvää joutokäyntikierrosnopeutta (650 ja 800 r/min) vähentävät polttoaineen kulutusta traktorin ollessa paikallaan Visctronic jäähdytyspuhaltimen ohjaus ARION 630 Nm hv CLAAS'ille ominaisen moottorin tehokäyrän mukaisesti, suuri vääntömomentti on käytettävissä laajalla kierrosnopeusalueella. Se varmistaa jatkuvan tehon ja voiman tuoton, kun sitä tarvitaan. Polttoainetta säästyy kun voidaan käyttää ECOvoimanottoa matalilla moottorin kierroksilla ja suurella väännöllä tai työskennellä nimelliskierrosnopeudella ja suurella tehoreservillä. UUTTA: Tehokas turboahdin. ARION 600 mallin VGT turboahdin varmistaa johdinsiipien automaattisäädön ansiosta optimoidun ahtopaineen kaikilla moottorin kierrosnopeuksilla. ARION 500 mallissa pienempi erityisen nopeasti, matalilla kierroksilla reagoiva turboahdin liitetään suurempaan hukkaporttiturboahtimeen ja saadaan kaksoisturboahtimen vaikutus. Tämä yhdistelmä takaa 4-sylinterisen moottorin erityisen hyvän dynamiikan koko kierrosnopeusalueella ARION r/min ECE R 120 normin mukaan Maksimiteho (hv) ECE R CPM'llä CPM (CLAAS POWER MANAGEMENT) 50 Kuormituksen ja kierrosnopeuden mukaan tehtävän säädön ansiosta suuri vääntömomentti on 6-sylinterisissä, mutta myös 4-sylinterisissä moottoreissa käytettävissä myös matalilla kierrosnopeuksilla. UUTTA: ARION 660 CMATIC. Älykkään, elektronisen CLAAS POWER MANAGEMENT (CPM) elektronisen ohjauksen ansiosta ARION 660 CMATIC saavuttaa jopa 205 hv tehon. 20 hv:n lisäteho on käytettävissä voimanotto- ja kuljetustöissä mutta myös puhaltimen käyttöön. Näin ARION 660 CMATIC'in tehoa ja monipuolisuutta on voitu laajentaa. Visctronic taloudellista puhaltimen ohjausta. Sähköinen Visctronic jäähdytyspuhaltimen ohjaus mahdollistaa tarkan puhallinnopeuden sovituksen. Säätöön vaikuttavat moottorin, imuilman ja vaihteiston lämpötila sekä moottorin kierrosnopeus ja ilmastointilaitteen kompressorin toiminta. Alennettu puhaltimen kierrosnopeus vähentää melua ja polttoaineen kulutusta

7 UUSI Puhtaat pakokaasut. Moottori Stage IV (Tier 4). ARION 600 / 500 traktorit täyttävät Stage IV (Tier 4) pakokaasunormin vaatimukset. Stage IV (Tier 4) normin käyttöönotto on vähentänyt hiukkasten ja NOx-päästöt lähes nollaan. 1 Pakokaasujen hapetuskatalysaattori (DOC) hiukkassuodattimella (DPF) 2 Urearuiskutuksen suutin 3 SCR-katalysaattori 4 Ulkoisesti jäähdytetty pakokaasun kierrätys (EGR) 5 Lämmitetty ureasäiliö UUTTA: SCR ja DPF tehokas järjestelmä. ARION 600 / 500 traktoreissa on yhdistetty useampia pakokaasujen käsittelyjärjestelmiä: Jäähdytetty pakokaasun kierrätys EGR. EGR-järjestelmässä osa pakokaasuista johdetaan imuilman joukkoon. Sen myötä polttoaineen palaminen on hitaampaa eikä palamislämpötila nouse niin korkeaksi. Kohdistetun palamisen ohjauksen ansiosta polttoaineen ja urean kulutus vähenevät. UUTTA: Puhtautta hiukkassuodattimen ja urean avulla. Käytännössä hyväksi todettu hapetuskatalysaattorin (DOC) ja hiukkassuodattimen (DPF) yhdistelmä vähentää pakokaasun hiilivetyjen ja nokihiukkasten määrää. Sen lisäksi DPF on huoltovapaa ja sen puhdistus tapahtuu traktorin normaalikäytön aikana. Sen olemassa oloa tuskin huomaa. SCR: selective catalytic reduction. Tässä järjestelmässä pakokaasussa vielä oleva typpioksidi muuttuu katalyytin avulla vedeksi ja puhtaaksi typeksi. Tämä tapahtuu synteettisen, veteen sekoitetun urean (AdBlue 1) avulla, jota kuljetetaan erillisessä, lämmitetyssä säiliössä. EGR'n ansiosta ARION 600 / 500 traktorien urean kulutus on esimerkillisen vähäinen. Hyvin integroitu pakokaasujen jälkikäsittely. DOC-hapetuskatalysaattori on konepeiton alla, välittömästi turbon takana, sillä se vaatii toimiakseen korkean pakokaasun lämpötilan. SCR-katalysaattori on integroitu pakokaasujärjestelmään ja se on sijoitettu koneen oikealle puolelle ohjaamon A-pilarin taakse. Kuljettajan näkökenttä ja koneeseen käsiksi pääsy on näin varmistettu. 1 AdBlue on VDA'n rekisteröimä tuotemerkki

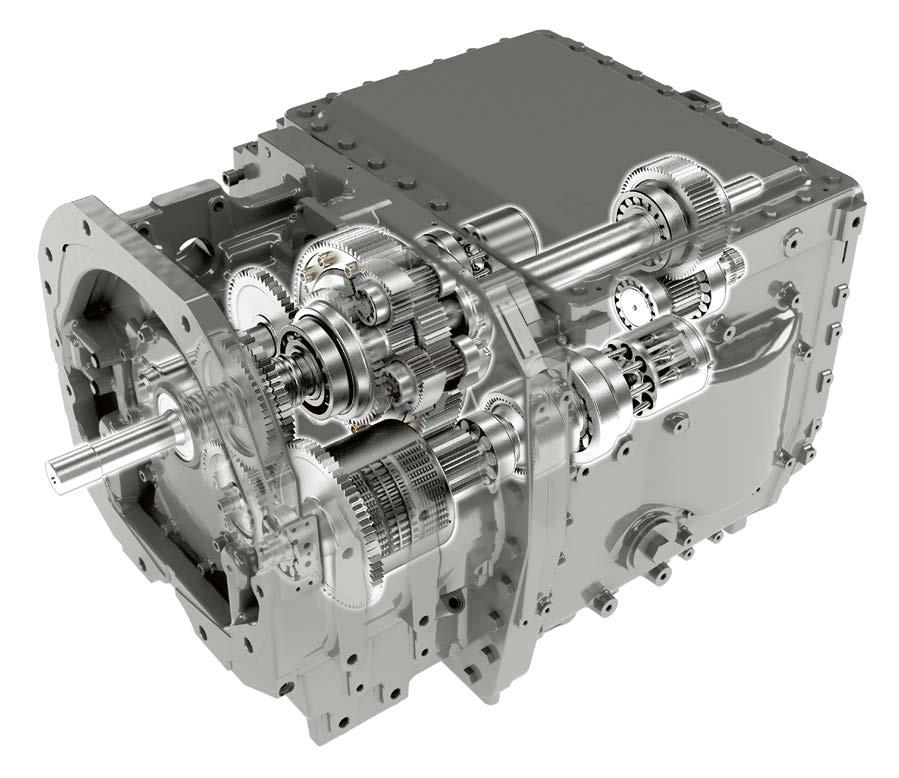

8 CMATIC. Helppoa, portaatonta ajoa. CMATIC Portaaton EQ vaihteisto CLAAS'ilta. ARION 600 / 500 CMATIC on varustettu CLAAS'in kehittämällä portaattomalla EQ 200 / 220 vaihteistolla. Älykäs alueplaneettavaihteiston, kytkinpakan ja kahden hydrostaatin yhdistelmä mahdollistaa optimoidun ajovoimansiirron. Vaihteisto erottuu yksinkertaisen rakenteen ansiosta ja siinä on kaksi automaattisesti vaihtuvaa nopeusaluetta. 1 Hydrostaatti 1 2 Hydrostaatti 2 3 Nopeusalueiden planeettavaihteisto 4 Nopeusaluevaihdon kytkinpakka 14 15

9 CMATIC. Tekniikka. CMATIC Nopeusalue 1 Nopeusalue 1: Ensimmäisellä nopeusalueella voidaan traktori pysäyttää, lähteä liikkeelle tai peruuttaa. (Vaihteistossa ei tapahdu mekaanisia vaihteen vaihtoja). Alueplaneettavaihteisto jakaa moottorilta (vasemmalta) tulevan voiman mekaaniseen osaan ja säädettävään, hydrostaattiseen osaan. Traktorin nopeuden kiihtyessä molempien kytkentäakselien kierrosnopeudet lähenevät toisiaan, kunnes nopeus on sama. Koska automaattinen ajonopeusalueen vaihto tapahtuu välittömästi, ei kuljettaja sitä huomaa. % km/h Selostetun nopeusalueen 1 ja 2 välisen toiminnan vaihdon ansiosta hyötysuhde säilyy korkeana kaikilla nopeuksilla. ARION 600 / 500 CMATIC -traktorien suorituskyky on tästä syystä erittäin hyvä. Nopeusalue 2: Tehokkuutta ja käyttömukavuutta. Hydrostaatti 1: toimii pumppuna, hydrostaatti 2: toimii moottorina Nopeusalue 2 Hydrostaatti 1: toimii moottorina, hydrostaatti 2: toimii pumppuna Mekaaninen tehonsiirto moottorilta Hydraulinen tehonsiirto Toisella nopeusalueella vaihteiston voimansiirto ja toimintatapa muuttuu. Hydrostaatit vaihtavat toimintojaan. Alueplaneettavaihteisto kytkeytyy kytkinpakan avulla älykkäästi yhteen hydrostaattien kanssa. Moottorilta (vasemmalta) tuleva teho jakautuu, ei ainoastaan alueplaneettavaihteiston kautta, vaan yhdistyy uudelleen hydrostaattien jälkeen. Ylivoimainen vaihteiston ohjaus. Voimakas kiihdytys, pehmeä hidastus ja nopeat reaktiot muuttuvan kuormituksen mukaan: CMATIC moottorivaihteistohallinta osoittaa kypsyytensä kaikissa olosuhteissa ja kaikissa töissä. Voit käytön aikana rentoutua ja keskittyä tärkeimpään CMATIC hoitaa loput säädöt. ARION 600 / 500 traktorit saavuttavat kuljetusajossa r/min kierrosnopeudella 50 km/h nopeuden ja r/min kierrosnopeudella 40 km/h nopeuden, joilla se osoittaa vahvuutensa myös kuljetusajossa. Ellei kuljettaja paina kaasupoljinta, on vaihteisto aktiivisessa valmiustilassa ja traktori pysyy luotettavasti paikallaan. Jyrkistä peltoliittymistä ja risteyksistä voidaan lähteä turvallisesti liikkeelle täydellä kuormalla. Tekniikan etuja: Erittäin tasainen kiihtyvyys 0-50 km/h (tai 40 km/h) nopeuteen myös täydellä kuormalla Pienempi maantieajon polttoaineen kulutus, sillä enimmäisajonopeus saavutetaan moottorin r/min kierrosnopeudella Helppo pysähtyminen mäkeen ilman jarrujen käyttöä. Tasainen ja automaattinen nopeusalueen vaihto Käytössä on jatkuvasti optimoitu nopeusalue Kaksi nopeusaluetta, jotka muuttavat vaihteiston toimintatapaa ja ajovoimansiirtoa - hyvä, tasainen hyötysuhde varmistaa polttoaineen alhaisen kulutuksen ja monipuolisen käytön Yhdistetty tehonsiirto (mekaaninen + hydraulinen, vaihteiston ulostuloon) 16 17

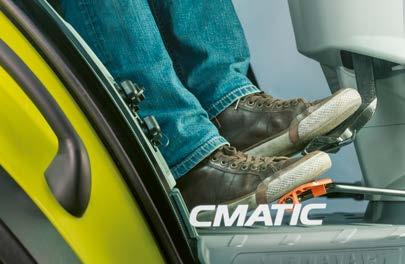

10 UUSI CMATIC. Optimoitu säätö. CMATIC Selkeä ja yksinkertainen käyttö. CMATIC-vaihteisto mahdollistaa kolme erilaista käyttötapaa: Poljinajo, vipuajo ja käsikäyttömoodi. Kahden ensimmäisen käyttötavan kohdalla ajonopeus voidaan valita joko ajopolkimella tai ajohallintavivulla. Moottorin kierrosnopeus ja vaihteiston välityssuhde säädetään automaattisesti hyötysuhteen ja polttoaineen kulutuksen optimoimiseksi. Käsikäytöllä kuljettaja määrää moottorin kierrosnopeuden ja vaihteiston välityssuhteen. Moottorin ja vaihteiston automaattisäätö ei ole käytössä. Poljinajo tai vipuajo. Ajon aikana voidaan vaihtaa ajohallintapolkimen ja -vivun käytön välillä kyynärnojassa olevalla näppäimellä. Valintakytkimen asento näkyy CEBIS- tai CIS-näytössä. UUTTA: Moottorin kierrosnopeuden alenemisen säätö napin painalluksella. Alenemisarvon ansiosta moottorin kierrosnopeutta voidaan nopeasti ja helposti säätää moottorin täydellä kuormalla. CEBIS'issä tai CIS terminaalilla voidaan selvästi määritellä millä kierrosalueella moottorin kierrokset saavat liikkua automatiikan ohjaamana. Kun moottorin kierrosnopeusmuisti on käytössä, esim. voimanottokäytöllä, voidaan määritellä, kuinka monta prosenttia kierrokset saavat laskea, ennenkuin automatiikka alkaa alentamaan ajonopeutta. Moottorin kuormituksen arvo voidaan ohjelmoida ajopolkimeen ja ajohallintavipuun, jotka F-näppäinten avulla voidaan nopeasti valita. Näillä "Eco" ja "Power" arvoilla voidaan moottorin kierrosnopeuden aleneminen näin sovittaa käytön mukaan esim., kun vaihdetaan maantieajosta peltoajoon. Moottorin kierrosnopeuden aleneminen määritellään kierrosnopeusmuistissa erikseen. Käytössä oleva ajotoiminto näkyy CEBIS- tai CIS-näytössä Eco ja Power säädöt moottorin kierrosnopeuden alenemiselle sekä moottorin kierrosnopeusmuistille 18 19

11 CMATIC. Ei turhia pysähdyksiä. CMATIC Nopeusalueen tarkka valinta. Enemmän kuin pelkät jarrut. CMATIC-vaihteisto sallii ajopolkimelle kolme vapaasti säädettävää nopeusaluetta molemmissa ajosuunnissa. Kulloinkin käytössä oleva nopeusalue näytetään CEBIS- tai CIS-näytössä ja se voidaan vaihtaa ajon aikana kahdella näppäimellä. Mitä pienemmäksi on säädetty nopeusalueen maksimiarvo sitä tarkemmin ajonopeutta voidaan säädellä. Kaikille nopeusalueille voidaan tallentaa vakionopeusarvo, jolloin ajonopeus voidaan tallentaa ajon aikana ajohallintavivun nupilla. Vakionopeusarvot voidaan myös esisäätää CEBIS- tai CIS-terminaalissa. CMATIC'in avulla kuljettajalla on mahdollisuus tehdä oma profiili käytön mukaan. Houkuttelevan CMATICvaihteistoteknologian avulla voit hyödyntää ARION-traktorisi täyden tehon taloudellisesti ja tuottavasti ja vieläpä optimoidulla käyttömukavuudella. CMATIC-vaihteisto tarjoaa ajopoljintoiminnolla erilaisia mahdollisuuksia nopeuden hidastamiseen käytön aikana. Moottorijarrutusvaikutuksen lisääminen: Kun ajopoljinta ei enää paineta ja ajohallintavipu on siirretty taakse, alkaa vaihteiston välityssuhde muuttua ja moottorin kierrosnopeus lisääntyy. Toiminto vähentää jarrujen kulumista. Työntöjarru: Jos perävaunua jarrutetaan käyttöjarrulla voidaan vauhtia samanaikaisesti hidastaa ajopolkimella tai monitoimivipua painamalla. Tämä pitää yhdistelmän suorana ja lisää ajoturvallisuutta. Nämä toiminnot voidaan tehdä sekä paikallaan ollessa että ajon aikana. CIS+ käyttö 1 Ajopolkimen nopeusalueen vaihtaminen 2 Vakionopeusmuistin käyttöönotto 20 21

12 UUSI HEXASHIFT. Tehokas powershiftvaihteisto. HEXASHIFT HEXASHIFT: 24 vaihdetta optimoi porrastuksen D C B A km/h Pääkäyttöalue 40 km/h Super ECO vaihteisto 50 km/h vaihteisto r/min kierrosnopeudella Renkaat: 650/65 R Selkeitä etuja. 1 6-portainen powershiftmoduuli HEXASHIFT 2 Hydraulinen REVERSHIFT-suunnanvaihto 3 Sähköhydraulisesti käytettävä 4-portainen aluevaihteisto 4 Ryömintävaihteet (lisävar.) HEXASHIFT-powershiftvaihteisto CLAAS'ilta. HEXASHIFT'in ansiosta voit käyttää kaikkia kuutta powershiftvaihdetta ja neljää automaattisesti toimivaa nopeusaluetta kevyesti sormenpäillä tai HEXACTIVvaihteistoautomatiikan avulla. Powershiftvaihteiden limityksen ansiosta moottoriteho hyödynnetään täydellisesti ja aluevaihdot ovat sujuvia maantieajossa. Nopeusalueen vaihto ilman kytkintä Hyvä vaihteiden porrastus kaikilla nopeusalueilla Hyvä hyötysuhde pellolla ja maantiellä vähentää polttoaineen kulutusta Ryömintävaihteella jopa 110 m/h nopeus Helppo säätö CIS tai CEBIS avulla Hyvä käyttömukavuus DRIVESTICK tai CMOTION avulla CLAAS moottori/vaihteistohallinta mahdollistaa pehmeät alue- ja powershiftvaihdot UUTTA: Powershiftvaihteistotoiminnot: SMART STOP: Pysäyttäminen jarrupolkimella ilman kytkintä HEXACTIV vaihteistoautomatiikka vakionopeussäädöllä Vakionopeussäädön ja moottorin kierrosnopeusmuistin pois kytkentä kaasupolkimella UUTTA: REVERSHIFT suunnanvaihto sähkökäyttöisellä pysäköintijarrulla UUTTA: REVERSHIFT suunnanvaihtotoiminto ELECTROPILOT monitoimikahvassa HEXASHIFT on saatavissa kolmena eri versiona: Super ECO 40 km/h / r/min ECO 40 km/h / r/min ECO 50 km/h / r/min 22 23

13 UUTUUS HEXASHIFT. Aina oikealla vaihteella. HEXASHIFT Älykäs vaihteiston säätö. Käynnistys- ja aloitusvaihde HEXACTIV. Kun käytetään suunnanvaihtoa, voidaan myös vaihde vaihtaa automaattisesti, kun halutaan ajaa eteenpäin eri vaihteella kuin taaksepäin. Myös päisteessä voidaan napin painalluksella kytkeä ennalta valittu vaihde. Näin päisteessä liikutaan aina samalla nopeudella. REVERSHIFT-suunnanvaihdon herkkyys voidaan lisäksi säätää yhdeksään portaaseen ( 4 -> + 4) ja se tarjoaa kaikissa tilanteissa parhaan mahdollisen ajomukavuuden. Moottorin käynnistyksen yhteydessä kytketty käynnistysvaihde voidaan vapaasti valita A1 ja D1 välillä. Jokaisen moottorin käynnistyksen yhteydessä kytkeytyy sama käynnistysvaihde. HEXACTIV vaihteistoautomatiikkaa käytettäessä voidaan myös valita jokin muu aloitusvaihde. Tämä vaihde kytkeytyy automaattisesti, kun traktori pysähtyy. Automaattinen vaihteiston ohjaus. AUTO UUTTA: SMART STOP ja Vakionopeus. Jotta kaikkia vaihteita ei tarvitse käydä lävitse (kuten tavallisessa powershift-vaihteistossa) HEXASHIFT-vaihteisto valitsee automaattisesti sopivimman vaihteen nopeusaluetta vaihdettaessa, ajonopeudesta ja kuormituksesta riippuen SMART STOP -toiminnon ansiosta ARION 600 / 500 traktorit jäävät paikalleen, kun jarrua painetaan, ilman kytkinpolkimen käyttöä. Tämä helpottaa kuljettajan työtä erityisesti usein toistuvien pysähdyksien ja liikkeelle lähtöjen yhteydessä, esim. riippumatta siitä ajetaanko käsikäytöllä tai automatiikalla. Jos pyöröpaaleja paalattaessa tai etukuormainkäytössä. SMART kytkintä painetaan alueella D, sovittaa vaihteisto automaattisesti STOP otetaan käyttöön yksinkertaisesti CEBIS'issä tai powershiftvaihteen, kun kytkinpoljin nostetaan. Toiminto voi olla erityisen hyödyllinen esim. risteystä lähestyttäessä. CIS'issä. HEXACTIV vaihtoautomatiikka voidaan varustaa vakionopeus-toiminnolla. Moottorin vakiokierrosnopeuden sijasta syötetään kohdeajonopeus napin painalluksella. Traktori Älykkäät vaihteiden valinnat näkyvät CIS-version A-pilarin näytössä REVERSHIFT herkkyys CIS-näytössä säilyttää tämän nopeuden sovittamalla moottorin kierrosnopeuden ja ajovaihteen valinnan yhteen

14 HEXASHIFT. HEXACTIV hoitaa vaihtamisen. HEXASHIFT Ajotavat Tila Vaihteiden vaihto Käsikäyttöinen vaihto Käsikäyttöinen vaihto peltokäytössä Käsikäyttöinen vaihto maantiekäytössä Alueen vaihto (A-D) siirtämällä DRIVESTICK tai CMOTION vasteen ohi Powershiftvaihteiden vaihto (1-6) siirtämällä DRIVESTICK tai CMOTION vasteeseen asti Kaikkien 24 vaihteen vaihto (A1-D6) siirtämällä DRIVESTICK tai CMOTION vasteeseen asti Ajotavat Tila Vaihteiden vaihto HEXACTIV vaihteistoautomatiikka. Kun sinulla on tärkeämpää tekemistä, anna HEXACTIV'in hoitaa vaihtaminen. HEXACTIV vaihtoautomatiikka tarjoaa lukuisia harkittuja toimintoja käytön ja kuljettajan mieltymysten mukaan. Täysautomaattinen: HEXACTIV vaihtaa erilaisilla moottorin kierrosnopeuksilla moottorin kuormituksesta, ajonopeudesta ja kuljettajan toivomusten tai kaasupolkimen asennon mukaan Voimanottokäyttö: HEXACTIV vaihtaa niin, että moottorin tai voimanoton kierrosnopeus säilyy mahdollisimman vakiona HEXACTIV vaihteistoautomatiikka Automaattinen vaihto peltokäytössä Automaattinen vaihto maantiekäytössä Alueen vaihto (A-D) siirtämällä DRIVESTICK tai CMOTION vasteen ohi Automaattinen powershiftvaihteiden (1-6) vaihtaminen Kaikkien 24 vaihteen (A1-D6) automaattivaihtaminen Käsikäyttö: HEXACTIV vaihtaa kuljettajan ohjelmoiman, CEBIS'issä tai CIS'issä on valittavana kolme erilaista kiinteän moottorin kierrosnopeuden mukaan vaihteistoautomatiikan toimintoa. Kolmen käyttötavan valinta CIS-terminaalissa: AUTO AUTO AUTO Kolmen käyttötavan ohjelmointi CEBIS-terminaalissa: AUTO AUTO AUTO AUTO AUTO AUTO Täysautomaattinen käyttö Voimanottokäyttö Käsikäyttö Täysautomaattinen käyttö Voimanottokäyttö Käsikäyttö 26 27

15 CLAAS-traktorin rakenne tarjoaa monipuolisuutta. Rakenne Harkittu kokonaisuus. Erityisesti ARION 600 / 500 -traktoreihin CLAAS tarjoaa erilaisia tehdasasennettuja varusteita ja esivarusteluja, jotta traktoria voidaan käyttää mahdollisimman monipuolisesti. Esivarustelujen ansiosta traktoriin voidaan milloin tahansa jälkiasentaa etukuormain tai etunostolaite. Etuakselirungon ja vaihteiston väliin, moottorin viereen voidaan lisävarusteena asentaa tukeva puolirunko. Kuormitukset kohdistuvat runkoon ja se toimii samalla kuormainrungon kiinnityskohtana. Kuormainrunko liitetään puolirunkoon ja kuormain voidaan helposti jälkiasentaa. Jos ARION-traktori on tehtaalla varustettu etunostolaitteella tai etukuormaimella, kuuluu puolirunko toimitukseen. Kaikkiin huoltokohteisiin on tietenkin helppo päästä vaikka traktorin varustelua on lisätty. CLAAS-traktorin rakenne: Pitkän akselivälin ja optimoidun painon jakautumisen (50 % etu, 50 % taka) yhdistelmä kompaktiin kokonaispituuteen nähden varmistaa hyvän käsiteltävyyden sekä suorituskyvyn. Pitkä akseliväli ja optimoitu painon jakauma: Hyvä ajomukavuus Hyvä ja turvallinen maantieajo Suurempi vetovoima ja teho vähäisemmän lisäpainotustarpeen ansiosta Suurempi nostovoima paremman tukevuuden ansiosta Optimoi polttoaineen kulutuksen Vähäisemmän lisäpainotustarpeen ansiosta pellon tiivistyminen vähenee ja maantieajo on vakaa Lyhyt kokonaispituus: Pieni kääntösäde Lyhyt kokonaispituus maantiellä Hyvä näkyvyys Hyvä etutyökoneiden hallinta 28 29

16 UUTUUS Kaikkeen käyttöön. Rakenne UUTTA: REVERSHIFT suunnanvaihto sähkökäyttöisellä pysäköintijarrulla saatavissa UUTTA: Kuivaajasuodattimella varustettu paineilmajarrujärjestelmä Levikepalat raidevälin säätämiseksi tai säätöakseli on saatavana lisävarusteena Täysin tasapainotettu. Etulisäpainot. Tehokkaat jarrut. UUTTA: Jopa 710 mm:n renkaat. ARION soveltuu kaikkiin töihin lukuisten etu- ja takaakselipainotusmahdollisuuksien ansiosta. Traktorin tehopotentiaali voidaan hyödyntää täysin. Jos traktorilla tehdään raskaita töitä hitaalla nopeudella, voidaan ARION'in painotusta helposti lisätä. Kun painoja ei enää tarvita, ovat ne myös helposti irrotettavissa. Taka-akselin pyöräkohtaiset lisäpainot 38" vanne 42" vanne 259 kg 337 kg 220 kg 409 kg Kiinteään, 110 kg:n tehdasasennettuun lisäpainotelineeseen voidaan asentaa 28, 35 tai 50 kg:n lisäpainolevyjä. Lisäksi lisäpainotelineeseen voidaan kytkeä kiinteä 600 kg:n lisäpaino. Kun painoja halutaan käyttää joustavasti etunostolaitteen varassa, on käytettävissä seuraavat yhdistelmät: 600 kg 900 kg kg ( ) kg ( ) Rakenteensa ansiosta kaikkien ARION-mallien 40 ja 50 km/h versioiden suurin sallittu kokonaispaino on sama. Se on ARION 600 mallissa jopa 12,5 tonnia. 50 km/h version etuakseli on vakiona jousitettu ja varustettu levyjarruilla. 40 km/h versioon molemmat on saatavissa lisävarusteena. Etu- ja taka-akselin jarrujen ansiosta jarrutus on erittäin turvallinen ja vakaa. Jarrutuksen aikana etuakselijousitus sovitetaan automaattisesti muuttuvan kuorman mukaan, jolloin traktorin hallittavuus säilyy voimakkaankin jarrutuksen aikana. Tehdasasennuksena on saatavissa laaja rengasvalikoima. Kaikki mallit voidaan varustaa MICHELIN XeoBib -renkailla. Maantieajoon on saatavissa Nokian palarenkaat. ARION voidaan lisäksi varustaa halkaisijaltaan jopa 42",1,95 m renkailla kosketuspinnan ja pidon parantamiseksi

17 Voimakas ja säästäväinen napin painalluksella. Voimanotto Neljä eri nopeutta: 540 r/min ja r/min vakiovarusteena 540/540 ECO ja 1.000/1.000 ECO r/min lisävarusteena Jokaiseen työhön löytyy sopiva nopeus Voimanottonopeuden esivalinta tehdään helposti napin painalluksella. Voimanotto kytketään päälle kyynärnojassa olevalla kytkimellä. Automaattinen voimanoton kytkentä voidaan säätää portaattomasti vetovarsien nostokorkeuden mukaan. Siirrä takanostolaite haluttuun asentoon ja paina automaattista voimanoton kytkentänuppia pitemmän aikaa ja haluttu kytkentäkorkeus on tallennettu. Työkoneiden kytkentä on hyvin helppoa, sillä voimanottoakseli pyörii vapaasti. Nopeasti täysi teho. ARION siirtää voimanotolle täyden tehonsa heti liikkeelle lähdettyään - myös hitaasti ajettaessa. Kierrosnopeudet: r/min ECO / r/min moottorin kierrosnopeudella 540 r/min ECO / r/min moottorin kierrosnopeudella Voimanoton ECO-käytöllä voidaan moottoria käyttää pienemmällä kierrosnopeudella mikä vähentää melua ja säästää polttoainetta. Ulkoinen takavoimanoton hallinta Voimanottoakselin vaihto on helppoa 32 33

18 UUTUUS Tehokas hydrauliikka. Helpot liitännät. Hydrauliikka Etunostolaitteessa on liitännät yhdelle hydrauliikkalohkolle ja yksi vapaan paluun liitäntä. Paineeton ja puhdas kytkentä. Kaikki kahdeksan hydrauliikkaliitintä ARION-traktorin takaosassa on varustettu paineenvapautusvivulla. Näin letkut voidaan kytkeä ja irrottaa myös paineen alaisina. Paine- ja paluupuolen värimerkintä helpottaa työkoneen oikeaa kytkentää. Vuotoöljyputket keräävät kytkennän aikana vuotaneen öljyn säiliöön. Täyshydraulista tehoa. Traktorin takana on Power-beyond -liittimet työkoneille, joissa on oma ohjausyksikkönsä. Edut ovat seuraavat:: Hydrauliikkaöljyä syötetään koneeseen ainoastaan tarpeen mukaan Suuret letkuhalkaisijat, tasapäiset hydrauliikkaliittimet ja vapaa paluu vähentävät tehohävikkiä UUTTA: Monipuolinen hydrauliikka. Kuorman tunnistava hydrauliikka kaikkiin ARION 600 / 500 -malleihin, 110 tai 150 l/min tuotolla CIS-varustuksella: neljän hydrauliikkalohkon mekaaninen hallinta oikeassa sivupaneelissa ja kyynärnojassa ELECTROPILOT kahden lohkon sähköisen ohjaukseen CEBIS tai CIS+ varustuksella: Kyynärnojasta voidaan hallita jopa kuutta sähköistä hydrauliikan venttiiliä - joista jopa neljää ELECTROPILOT'illa. Hallintaventtiilien käyttö voidaan ohjelmoida CMOTION'in F-näppäimille, monitoimikyynärnojaan tai ELECTROPILOT'iin ja helpottaa peräkkäisten hydraulitoimintojen käyttöä. Lisäksi CEBIS-varustuksella: Hallintaventtiilien vapaan ohjelmoitavuuden ja priorisoinnin ansiosta jokainen kuljettaja voi CEBIS'in avulla sovittaa hallinnan traktorin käytön ja omien toivomusten mukaan. Näin usein tarvittavia hydrauliikkatoimintoja on helppo käyttää. Varusteet CIS CIS+ CEBIS Maksimimäärä mekaanisia hallintaventtiileitä takana 4 Maksimimäärä sähköisiä hallintaventtiileitä takana 4 4 Maksimimäärä sähköisiä hallintaventtiileitä keskellä, esim. kuormaajan tai etunostolaitteen käyttöön, ELECTROPILOT hallinta Hallintaventtiilien priorisointi Vapaa hallintaventtiilien ohjelmointi Saatavissa Ei saatavissa 34 35

19 Takanostolaite ei jätä työkonetta maahan. Takanostolaite Takanostolaite. Helppo säätö. ARION 600 / 500 -mallien jopa 7,5 tai 8 tonnin enimmäisnostovoimalla eivät työkoneet jää maahan. Takaosan hydrauliikka voidaan räätälöidä tarpeen mukaan: Käsikäyttöiset tai automaattiset vetovarsien sivurajoittimet Luiston säätö Hydraulinen työntövarsi Vahva ja yksinkertainen työntövarren pidike Käytännöllinen vetovarsien pallojen pidike takaosassa Takanostolaitteen, voimanoton ja sähköisen hydrauliikkalohkon (varustelusta riippuen) hallinta molemmissa lokasuojissa Lukuisia kiinnitysvaihtoehtoja, kuten kuulavetolaite, hydr. vetokoukku, automaattinen vetokita Takanostolaitteen tärkeimmät säädöt tehdään B-pilarissa olevilla painonapeilla ja potentiometreillä: Nosto ja lasku Heiluntavaimennus päälle / pois päältä Takanostolaitteen lukitus Luiston säätö päälle / pois päältä Nostokorkeuden rajoitus Laskunopeus Vetovastus- ja asennonsäätö Luiston säätö Kaareva takaikkuna ja kääntyvä istuin mahdollistavat erinomaisen näkyvyyden työkoneelle ja samalla helpon takanostolaitteen käytön. Suoraviivaisen käytön ansiosta takanostolaitteen säätö onnistuu helposti myös työkoneen käytön aikana. Takanostolaitteen, voimanoton ja yhden valinnaisen hydrauliikkalohkon (vain CEBIS) ulkoinen hallinta Vetovarsien pallojen pidike takaosassa Hydraulisesti ulostyöntyvä vetokoukku. Automaattiset vetovarsien sivurajoittimet saatavissa 36 37

20 Monipuolisempi. Lisää käyttökohteita. Etunostolaite Etunostolaite. Tarkkaa työtä. Kaikki ARION-mallit voidaan tehtaalla varustaa kahdella erilaisella etunostolaitteella: 3 tonnin maksiminostovoima 4 tonnin maksiminostovoima Moduulirakenteen ansiosta myös jälkiasennus on helposti tehtävissä. Varustukseen kuuluu puolirunko moottorin sivuilla. Taka-akselin tuet ovat vakiona kaikissa ARION-malleissa myös ilman etunostolaitetta tai -kuormainta. CEBIS-versioon lisävarusteena saatava etunostolaitteen asennonsäätö mahdollistaa tarkan työn etukiinnitteisillä työkoneilla. Käyttökorkeus voidaan säätää kyynärnojassa olevalla potentiometrillä samalla, kun CEBIS rajoittaa nostokorkeutta ja määrittää nosto- ja laskunopeuden. Etunostolaitetta voidaan käyttää myös 2-toimisena. Etunostolaite ja etuvoimanotto. Sekä etunostolaitteen että etuvoimanoton valmius on integroitu kaikkiin malleihin: Etunostolaitteen vetovarsille on kolme asentoa: ylös nostettuna, kiinteässä käyttöasennossa sekä kelluntaasennossa Kaksitoimiset nostosylinterit ovat vakiona Lyhyt etuakselin ja kytkentäkohdan väli helpottaa työkoneen hallintaa r/min voimanotto Etunostolaitteen ja kaksitoimisen hallintaventtiilin ulkoinen hallinta CEBIS-versiossa Liitännät kaikkiin tarpeisiin. Etunostolaitteeseen integroidut hydrauliikan ja elektroniikan liitännät mahdollistavat monipuolisen käytön: Etunostolaitteen ja yhden venttiilin ulkoinen hallinta (varustuksesta riippuen) 2-toiminen hydrauliikkalohko Paineeton paluuliitin 7-napainen pistorasia 12 V / 25 A pistoke 38 39

21 Sopii täydellisesti. CLAAS-etukuormaaja. Etukuormain Monia etuja. Ei kompromisseja. Ei myöskään etukuormainkäytössä. Etukuormaimen soveltuvuus traktoriin on erityisen tärkeää turvallisen ja nopean kuormauksen varmistamiseksi. Kuormaimen sovitusosien optimoidulla sijoittamisella traktorin rakenteisiin oli tästä syystä suuri merkitys jo ARION 600 / 500 -mallisarjojen suunnitteluvaiheessa. Kuormaimen sovitusosien ulottaminen traktorin takaosiin tuo tukevuutta vaikeissa olosuhteissa. Valmiina olevien kiinnityskohtien ansiosta etukuormain on helppo asentaa myös myöhemmin. ARION FL 150 FL 140 / FL 140 C FL 120 / FL 120 C FL 100 / FL 100 C Nostokorkeus m 4,60 4,50 4,15 4,00 Saatavissa Ei saatavissa Sovitusosat on saatavana tehdasvarustuksena Tilava turvaohjaamo, kattoikkuna Valittavissa kolme eri hallintalaitevaihtoehtoa: ELECTROPILOT tehdasasennuksena, PROPILOT ja FLEXPILOT jälkiasennuksena REVERSHIFT suunnanvaihtotoiminto ELECTROPILOT monitoimikahvassa Hydraulinen PCH-vakaaja FL-kuormaimissa tai mekaaninen PCM-vakaaja FL C malleissa FITLOCK-järjestelmä nopeaan ja helppoon kiinnitykseen / irrotukseen MACH pikaliitin sähkölle ja hydrauliikalle FASTLOCK työvälineiden hydrauliseen lukitukseen SPEEDLINK työvälineiden kaikkien hydraulisten ja sähköisten liitäntöjen automaattiseen liittämiseen ja irrottamiseen SHOCK ELIMINATOR -vaimennusjärjestelmä Ja tietenkin täydellinen CLAAS-huolto 40 41

22 Mukavuus lisää myös tuottavuutta. Ohjaamo Tilava, hiljainen, suuret ikkunapinnat ja täysin jousitettu: ARION 600 / 500 traktorien ohjaamo tarjoa parhaimman ajomukavuuden pitkiin työpäiviin ja se on saatavissa kahtena, 4- tai 5-pilarisena versiona. CEBIS-varustus kosketusnäytöllä ja innovatiivisella CMOTION monitoimikahvalla CIS+ varustus värinäytöllä, monitoimikahvakyynärnojalla ja DRIVESTICK'illä CIS varustus mekaanisilla hallintaventtiileillä, monitoimikahvakyynärnojalla ja DRIVESTICK'illa 42 43

23 UUTUUS Hyvä näkyvyys. Ohjaamo. Varusteet CIS CIS+ CEBIS CIS. Yksinkertaisesti hyvä. ARION mallisarjan perusversioon kuuluvat mekaaniset hydrauliikkalohkot ja CLAAS INFORMATION SYSTEM (CIS). Kojetaulun CIS-näyttö tarjoaa kompaktin muotoilun ja erinomaisen käyttöergonomian: Asetukset tehdään helposti kojetaulun säätöpotentiometrin ja ESC-näppäimen avulla. CISversioon on lisävarusteena saatavissa myös kaksi sähköisesti ohjattua hydrauliikkalohkoa etukuormaimelle, joita hallitaan kyynärnojan ELECTROPILOTILLA. UUTTA: CIS+. Yksinkertaisesti enemmän. CIS+ vakuuttaa selkeydellään ja selostavilla toiminnoillaan. Selkeästä yksinkertaisuudestaan huolimatta se tarjoaa tarvittavan määrän toimintoja ja tarpeelliset automaattitoiminnot tehokkaaseen työskentelyyn. Sen lisäksi CIS+ on saatavissa portaattomalla CMATIC tai HEXASHIFT powershift vaihteistolla. A-pilariin integroitu 7" CIS värinäyttö yhdessä vaihteiston, sähköhallinnan, F-näppäinten ja CSM päisteajohallinnan näyttö- ja säätömahdollisuuksien kanssa. UUTTA: CEBIS. Yksinkertaisesti kaikki. Varustettu HEXASHIFT tai CMATIC-vaihteistolla: CEBISversion ominaispiirteitä ovat sähköisesti ohjatut hydrauliikkalohkot ja ennen kaikkea CEBIS-terminaali, 12" kosketusnäytöllä. Sen lisäksi se tarjoaa automaattitoimintoja, kuten CSM päistehallinta ja hallintaventtiilien priorisointi sekä monia muita toimintoja - CEBIS'illä eivät mitkään toiveet jää toteutumatta. Kaikki asetukset tehdään muutamassa sekunnissa kosketusnäytön ja loogisen valikkorakenteen ansiosta. Paras näkyvyys ja käsiksi pääsy. Tässä teholuokassa traktorille löytyy lukemattomia käyttötarkoituksia. Useasti toistuvat ohjaamoon nousut ja sieltä poistumiset tilan töissä tai traktoriin kytkettävät, leveät työkoneet kuuluvat arkipäivään. Ohjaamo on suunniteltu juuri nämä vaatimukset silmällä pitäen. CLAAS on vastauksena näihin vaatimuksiin kehittänyt 5- tai 4-pilarisen ohjaamon. Edut: Tilavat ohjaamotilat Vapaa näkyvyys työkoneen koko työleveydelle Kattoikkuna 5-pilarinen ohjaamo: leveä sisäänkäynti, oven ylitys on avattuna lyhyt 4-pilarinen ohjaamo: ohjaamon vasen puoli mahdollistaa yhtenäisen näkökentän Takana olevien ohjaamopilareiden paikat ja kaareva takaikkuna mahdollistavat hyvän näkyvyyden työkoneelle ja vetovarsille. ARION varustus CIS CIS+ CEBIS Monitoimikyynärnoja CIS-näyttö A-pilarissa CIS-värinäyttö A-pilarissa CEBIS-terminaali kosketusnäytöllä DRIVESTICK CMOTION-monitoimikahva CMATIC vaihteisto HEXASHIFT vaihteisto Voimanoton hallinta Maksimimäärä mekaanisia hallintaventtiileitä 4 Maksimimäärä hydr. hallintaventtiileitä Maksimimäärä sähköisiä ELECTROPILOT hallintaventtiileitä CSM päisteautomatiikka CSM päisteautomatiikka muokkausominaisuudella Tietokonetoimintoja Työkonehallinta Tehtävähallinta TELEMATICS ICT (Implement Controls Tractor) Vakio Lisävaruste Saatavissa Ei saatavissa 44 45

24 CEBIS-varustus. Yksinkertaisesti kaikki. CEBIS-varustus Uuden aikakauden kyynärnoja. Kaikki tärkeät hallintalaitteet on integroitu oikeanpuoleiseen kyynärnojaan: 1 CMOTION-monitoimikahva 2 Ajotavan valinta, ajopolkimen nopeusalueen vaihto ja kaksi moottorin kierrosnopeusmuistia hienosäädöllä 3 CEBIS-terminaali 12" kosketusnäytöllä 4 ELECTROPILOT kahdella 2-toimisella hallintaventtiilillä ja kahdella F-näppäimellä 5 CEBIS-näytön hallintapaneeli 6 Etu- ja takanostolaitteen korkeuden säätö 7 Etu- ja takavoimanoton kytkentä 8 Käsikaasu 9 Vaihteiston vapaa-asento, etunostolaitteen käyttöönotto 10 Sähköisesti ohjatut hydrauliikkalohkot 11 4-veto, tasauspyörästön lukko, voimanottoautomatiikka, etuakselin jousitus 12 Päävirtakytkin: Akku, elektroniset hydr. hallintaventtiilit, CSM, ohjausjärjestelmä Kyynärnojan korkeus ja asento voidaan säätää kuljettajan tarpeiden mukaan A C D B Harvemmin tarvittavat toiminnot, kuten voimanottonopeuden esivalinta sekä päävirtakytkin ovat paneelissa kuljettajan istuimen oikealla puolella. Takanostolaitteen säätö voidaan tehdä mukavasti istuin käännettynä, jolloin näkyvyys työkoneelle on paras mahdollinen. Hienosäätö voidaan tehdä ajon aikana. Kaksi ulkopuolista, käsin käytettävää nappia takanostolaitteen nostamiseksi ja laskemiseksi helpottavat koneen kytkentää. Selkeä sijoittelu. Kaikilla varusteversioilla voidaan monia toimintoja ohjata B-pilarin paneelissa olevilla näppäimillä ja säätimillä: A Voimanoton kierrosnopeuden valinta B Takanostolaitteen säädöt C Takanostolaitteen tilanäyttö D Sähköisen takanostolaitteen ohjausjärjestelmän säädöt 46 47

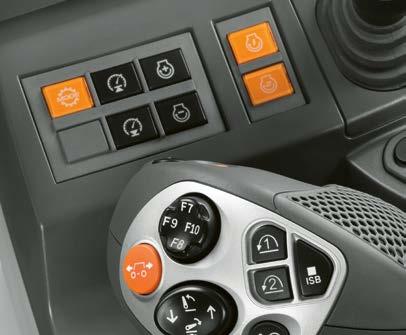

25 CMOTION monitoimikahva. Käsittelyn helppous. CEBIS-varustus CMOTION monitoimikahva. CMOTION'in myötä CLAAS tarjoaa menetelmän, joka mahdollistaa mukavamman ja tehokkaamman ARION mallien tärkeämpien toimintojen hyödyntämisen. Kun toimintoja käytetään peukalolla, etu- ja keskisormella, ei käsi väsy yhtä nopeasti ja lisäksi käsivarsi lepää pehmustetulla kyynärnojalla HEXASHIFT tai CMATIC käyttö. Kaikki HEXASHIFT vaihteen vaihdot tehdään CMOTION'in avulla. Powershiftvaihteita käytetään kahvaa kevyesti työntämällä. Jos CMOTION-kahvaa työnnetään enemmän eteenpäin tai vedetään taaksepäin, voidaan alueet vaihtaa suoraan ilman powershiftvaihteiden läpikäyntiä. CMATIC'in yhteydessä voidaan ajonopeus säätää tarkasti ja portaattomasti CMOTION'illa. Napin painalluksella. Kymmenen toimintonäppäinten vapaan ohjelmoinnin ansiosta ei otetta tarvitse vaihtaa CMOTION'illa. Kaikkia konekohtaisia ISOBUS-toimintoja käytetään mukavasti CMOTION'illa: ISOBUS-toiminnot Tapahtumalaskuri päälle / pois Hydrauliikkalohkot Takanostolaitteen toiminnot CMOTION'issa: Lasku esivalittuun työasentoon Nosto esivalittuun korkeuteen Käsikäyttö: Nosto ja lasku kahdessa vaiheessa (hidas / nopea) Työkoneen nopea laskeminen 1 Liikkeelle lähtö / suunnanvaihto 2 Takanostolaite 3 GPS PILOT käyttöönotto 4 CSM päisteautomatiikka 5 Funktionäppäimet F7 / F8 / F9 / F10 6 Vakionopeusmuistin käyttöönotto 7 Funktionäppäimet F1 / F2 8 Funktionäppäimet F5 / F6 Edistyksellinen hallinta CMATIC portaattoman vaihteistoteknologian ansiosta Vaihteen vaihto Powershiftvaihteet + / Vaihteen vaihto Aluevaihteet + / 48 49

26 UUTUUS CEBIS-terminaali. Kaikki hallinnassa. CEBIS-varustus Selkeä ja nopea vaihto. Selkeä 30 cm:n näyttö. CEBIS'in 12" näyttö tarjoaa selkeän kuvan säädöistä ja käyttöolosuhteista selostavan merkistön ja värikoodien avulla. CEBIS valikkorakenne ja kosketusnäyttö mahdollistavat, että kaikki säädöt voidaan tehdä pienellä porrastuksella. Erityisen houkutteleva on DIRECT ACCESS toiminto koneen silhuettikuvasta. Kosketus riittää ja tarvittava ikkuna avautuu välittömästi. CEBIS näytön käytön jatkeena toimii kyynärnojaan integroitu näppäinkenttä. CEBIS'iä käytetään säätörullalla ja ESCnäppäimellä kun käyttö sormenpäillä on epävarmaa epätasaisessa maastossa. DIRECT ACCESS näppäimellä pääset suoraan viimeksi käytetyn toiminnon säätöihin. 1 DIRECT ACCESS pikakäytön ja tilanäytön silhuetti 2 Hydrauliikkalohkon tila 3 Ajoneuvotiedot 4 Tehonäyttö 5 Vaihteiston tiedot 6 Toimintonäppäinten varaus 7 Valikko 8 DIRECT ACCESS pikakäyttö CEBIS näyttöpainikkeilla tai kyynärnojan näppäimillä 9 Dialogiperusteinen järjestelmä optimoi säädöt CEBIS yksinkertaisesti parempi: Nopea ja intuitiivinen valinta CEBIS kosketusnäytön avulla Nopeampi pääsy alavalikoihin DIRECT ACCESS -toiminnolla: Viimeksi käytettyyn toimintoon pääsee CEBIS'in DIRECT ACCESS näyttöpainikkeilla tai kyynärnojan näppäimillä Koneen silhuettia tai hallintaventtiilejä painamalla Valinta kyynärnojan valintarullalla ja ESC-näppäimellä, ihanteellinen ajettaessa epätasaisessa maastossa Valittavissa kaksi erilaista näyttötilaa (maantie ja pelto) 1 Valikoiden selaaminen 2 Valitseminen 3 4 ESC-näppäin DIRECT ACCESS näppäin CEBIS maantienäyttö 50 51

27 UUSI CIS+ varustus. Yksinkertaisesti enemmän. CIS+ varustus Sormenkevyt käyttö CMATIC'illa. Sitä pystyy käsittelemään vaistonvaraisesti ja se mahdollistaa täydellisen HEXASHIFT tai CMATIC-vaihteiston hallinnan: ainutlaatuinen DRIVESTICK. 4 Aikaisempiin ajohallintavipuihin verrattuna CMATIC vaihteiston DRIVESTICK on proportionaalisesti ohjattava. Eli, mitä enemmän vipua työnnetään tai sitä vedetään sitä nopeammin traktorin vaihteisto kiihdyttää tai hidastaa nopeutta. 7 Tätä toimintoa tarvitaan harvoin ajopoljinkäytössä, sillä kuljettaja säätää ajonopeutta jalalla. Se on kuitenkin hyödyllinen esim., jos halutaan lisätä tai vähentää moottorin jarrutusvaikutusta käsikäytöllä Ergonomisesti täydellinen kyynärnoja. Se tarjoaa parasta ergonomiaa ja mahdollistaa tehokkaan työskentelyn ilman rasituksia. Se on ohjaamossa tapahtuvien käyttötoimenpiteiden tutkimusten tulos. Monitoimikyynärnojassa on kaikki usein tarvittavien toimintojen hallintalaitteet, harvemmin tarvittavat hallintalaitteet ovat sivupaneelissa. CMATIC vaihteiston DRIVESTICK-kahvassa on myös vakionopeusnäppäin. Lyhyt napin painallus riittää käyttöön ottamiseksi, pitempi painallus tallentaa nykyisen ajonopeuden. Jos vakionopeussäätö on käytössä, voidaan ajonopeutta muuttaa siirtämällä DRIVESTICK-kahvaa eteen- ja taaksepäin. CIS+. Yksinkertaisesti enemmän. CEBIS osaa, CIS+ myös. Kaikki käden ulottuvilla. Kyynärnojan korkeus ja asento voidaan säätää kuljettajan tarpeiden mukaan. 1 1 DRIVESTICK, CMATIC tai HEXASHIFT-vaihteiston käyttämiseksi 2 Takanostolaitteen ja kahden F-näppäimen käyttö, esim. CSM-päisteautomatiikan käyttöön ottamiseksi 3 Kaasuvipu, kaksi moottorin kierrosnopeusmuistia, GPS PILOT, 4-veto ja tasauspyörästön lukko 4 ELECTROPILOT monitoimikahva kahdella F-näppäimellä ja suunnanvaihtonäppäimellä 5 Vaihteiston hallintakenttä ja hydrauliikan käyttöönotto 6 Sähköisesti ohjatut hydrauliikkalohkot 7 Takanostolaitteen työsyvyyden säätö 8 Etu- ja takavoimanoton sekä takavoimanoton automatiikan kytkentä 9 Jousitetun etuakselin kytkentä Lohkon yksittäisen venttiilin tuottomäärän ja ajan säätö sekä käyttöön otto Automaattinen voimanoton kytkentä voidaan säätää portaattomasti vetovarsien nostokorkeuden mukaan Neljän päisteajohallinnan vaiheen ohjelmointi ja toisto ISOBUS-työkoneita voidaan käyttää traktorin F-näppäimillä Työkone ohjaa traktoria: QUADRANT suurkanttipaalaimen tai CARGOS noukinvaunun ICT (Implement Controls Tractor) 2 3 Voimanottonopeuden ja sähköisesti ohjatun nostolaitteen säätö tehdään B-pilarissa 52 53

28 CIS-varustus. Yksinkertaisesti hyvä. CIS-varustus Powershiftvaihteiden vaihto + / Aluevaihteiden vaihto + / Sormenkevyt käyttö HEXASHIFT'illa. Kyse on säädöstä. 4 9 Sitä pystyy käsittelemään vaistonvaraisesti ja se mahdollistaa täydellisen HEXASHIFT-vaihteiston hallinnan: ainutlaatuinen DRIVESTICK. Sen myötä monimutkainen ja työläs vaihteiston käyttö siirtyy historiaan. Sormituntuma riittää vaihteiston täydelliseen hallintaan. Ergonomisesti täydellinen kyynärnoja. Se tarjoaa parasta ergonomiaa ja mahdollistaa tehokkaan työskentelyn ilman rasituksia. Se on ohjaamossa tapahtuvien käyttötoimenpiteiden tutkimusten tulos. Monitoimikyynärnojassa on kaikki usein tarvittavien toimintojen hallintalaitteet, harvemmin tarvittavat hallintalaitteet ovat sivupaneelissa. Jokaiselle hydrauliikkalohkolle on oma säätökytkin. Näiden avulla voidaan kullekin hydrauliikkalohkolle valita erilaisia toimintoja: Säätökytkimen asento IIII: Paine / Vapaa / Paine + / Kellunta-asento Säätökytkimen asento III: Paine / Vapaa / Paine + Säätökytkimen sulkuasento: Venttiili on lukittu paineasentoon jatkuvaa käyttöä varten tai vapaa-asentoon Kaikki käden ulottuvilla. Kyynärnojan korkeus ja asento voidaan säätää kuljettajan tarpeiden mukaan. Kaikkia usein käytettäviä toimintoja hallitaan monitoimikyynärnojasta. 1 DRIVESTICK, HEXASHIFT-vaihteiston käyttämiseksi 2 Takavoimanoton käyttö ja kaksi F-näppäintä 3 GPS PILOT ja kaksi moottorin kierrosnopeusmuistia 4 Käsikaasu 5 Moottorin kierrosnopeusmuistin hienosäätö 6 Vaihteiston hallintapaneeli, HEXACTIV vaihtoautomatiikka 7 ELECTROPILOT 8 Takanostolaitteen työsyvyyden säätö 9 Etu- ja takavoimanoton kytkentä 10 Mekaaniset hydrauliikkalohkot Voimanottonopeuden ja sähköisesti ohjatun nostolaitteen säätö tehdään B-pilarissa 54 55

29 Kaikki näkyvillä. CIS. CIS näytöt % % % & NP K 10 NP K % NP K ) AUTO ) ) ) NP K 1 Käytössä oleva vaihde / CMATIC nopeusalue 2 Valittu päistevaihde 3 HEXACTIV vaihtoautomatiikan rajoitus 4 HEXACTIV käyttötapa 5 Käytössä oleva ajomoodi 6 Ajosuunta tai vaihteiston vapaa-asento 7 Takanostolaitteen ja hydrauliikan hallinnan tila 21 8 Toimintonäppäinten varaus 9 Säätövalikko 10 Vakionopeusarvo eteen / taakse CIS-värinäyttö A-pilarissa HEXASHIFT CMATIC vaihteiston CIS värinäyttö ja valittu CIS-näyttö kojetaulussa ja HEXASHIFT- vaihteiston yhteydessä säätövalikko vaihteiston näyttö A-pilarissa CLAAS INFORMATION SYSTEM (CIS). Molemmissa varusteversioissa voidaan kaikki säädöt tehdä kätevästi säätöpotentiometrin ja ESC-näppäimen avulla. CIS-varustuksella näyttö on integroitu kojetauluun. Seuraavat toiminnot voidaan säätää CIS'in avulla: HEXASHIFT-näyttö A-pilarissa näyttää yhdellä vilkaisulla kaikki CMATIC tai HEXASHIFT vaihtoautomatiikka vaihteiston tiedot. Lisätoiminnot, kuten esim. SMART STOP tai CIS+ varustus: REVERSHIFT-suunnanvaihdon herkkyys A-pilarin 7" CIS-värinäyttö uudenaikaisella muotoilulla, tarjoaa Venttiilien elektr. hallinnan ajastinautomatiikka ja dynaaminen ohjaus kuljettajalle täydelliset tiedot vaihteistosta, elektronisista ohjausyksiköistä ja F-näppäimistä. Säädöt näkyvät CISvärinäytön alareunassa. Looginen valikkorakenne ja selkeät merkit tekevät selaamisesta erittäin helppoa. 1 Valikoiden selaaminen 2 Valitseminen 3 ESC-näppäin 56 virtauksen säätö Tietokonetoiminnot, kuten käsitelty pinta-ala, polttoaineen kulutus ja työteho Huoltovälinäytöt 57

30 CSM tuo tarkkuutta päisteissä. CSM päisteautomatiikka CLAAS SEQUENCE MANAGEMENT. CSM päisteautomatiikka hoitaa tehtävät sinun puolestasi päistekäännöksen aikana. Napin painalluksella järjestelmä toistaa aikaisemmin tallennetut toimenpiteet. CIS+ varustuksella CEBISvarustuksella Tallennettavien vaiheiden lukumäärä Neljä Neljä työkonetta kohti, jopa 20 mahdollista työkonetta Työvaiheiden käyttöönotto F-näppäimillä CMOTION'illa ja F-näppäimillä Jakson näyttö CIS näytöllä CEBIS näytöllä Tallennusmoodi Ajasta riippuva Ajasta tai matkasta riippuva Muokkaustoiminto Myöhempi vaiheiden optimointi CEBIS'issä Seuraavat toiminnot voidaan yhdistää halutussa järjestyksessä: Hallintaventtiilit ajan ja virtauksen ohjauksella 4-veto, tasauspyörästön lukko ja etuakselin jousitus Etu- / takanostolaite Vakionopeussäätö Etu- ja takavoimanotto Moottorin kierrosnopeusmuisti Helppo tallentaa ja toistaa. Vaiheet voidaan tallentaa joko matkasta tai ajasta riippuvaksi. Kun tallennus on käynnissä, voi kuljettaja vaihe vaiheelta nähdä vaiheen toiminnot selkeinä merkkeinä CEBIS tai CIS värinäytössä. Vaiheen toisto voidaan keskeyttää tauon ajaksi ja jatkaa toistoa myöhemmin napin painalluksella. Optimointi CEBIS'in avulla ilman pysähdyksiä. Luotuja vaiheita voidaan myöhemmin muuttaa CEBIS'issä ja niitä voidaan optimoida. Toimintoja voidaan lisätä, poistaa, muuttaa kaikilta osin ja sovittaa olosuhteiden mukaan. Aika, matkat ja virtausmäärät voidaan sovittaa vallitsevien olosuhteiden mukaan. Ensimmäisen vaiheen tallennuksen jälkeen on siihen mahdollista tehdä hienosäätöjä käytön aikana. Vaiheiden edistyminen näkyy CIS-värinäytön alareunassa

31 Ergonomia ja mukavuus varmistavat parhaan työympäristön. Muita varusteita/kytkentä Mukavuutta työskentelyyn. Kaikissa ARION -malleissa on ilmastointilaite vakiona ja lisävarusteena on saatavissa kat. 3 suodatin. Ilmastointilaitteen komponentit on asennettu kaksoiseristetyn ohjaamolattian alle, jolloin saavutetaan optimoitu ilman jakautuminen ohjaamossa samalla kun ilmanvaihdon melua on selvästi vähennetty. Koska komponentteja ei ole ohjaamon katossa, on päätilaa enemmän ja ohjaamo tuntuu avarammalta. Käsikäyttöisen ilmastointilaitteen säädön lisäksi on saatavissa täysautomaattinen ilmastointi. Selkeä ja harkittu. Pienen polkimen painallus ohjauspylvään alapuolella mahdollistaa ohjauspylvään käännön eteen. Ohjauspylvään kääntö helpottaa sisään- ja uloskäyntiä samalla kun se voidaan säätää optimiasentoon käytön aikana. Ohjauspylväässä olevalla lukituksella ohjauspyörän korkeus on portaattomasti säädettävissä. Ykkösluokan käyttömukavuus. LED-työvalot takaavat näkyvyyden. Kojetaulu on aina hyvin näkyvillä, sillä se on asennettu ohjauspylvääseen ja liikkuu sen mukana. ARION tarjoaa lukuisten yksityiskohtien ansiosta parhaan työympäristön pitkiin työpäiviin. Monien säilytystilojen ansiosta kuljettaja löytää aina hyvän paikan puhelimelleen tai asiakirjoille. Apukuljettajan istuimen alla on kylmälokero, jossa on tilaa kahdelle 1,5 l pullolle ja välipaloille. Ihanteellinen taukopaikka. Jos pimeä kuitenkin pääsee yllättämään, varmistavat työvalot täydellisen ympäristön valaistuksen. Näin voit varmistaa, että työt sujuvat. Jos vaatimukset yhä lisääntyvät, mahdollistaa jopa 14 LED työvaloa ja neljä LED ajovaloa lähes päivänvalon ARION-traktorin ympärille. Valaistut sisätilat. Yö tai päivä kaikki hallintalaitteet on valaistu kun ajovalot on kytketty päälle. Lisäksi kaikkien kytkimien merkit on taustavalaistu, turvallisen käytön varmistamiseksi. CEBISnäytön kirkkaus sovitetaan automaattisesti ympäristön valoisuuden mukaan. Häikäisy ohjaamossa voidaan näin välttää. CEBIS'issä voidaan myös ottaa käyttöön tummempi värivalikoima. Se tarjoaa erityisesti pimeällä ajettaessa pehmeämmän kontrastin ja silmien väsyminen vähenee. Suurikokoisten peilien lisäksi on laajakulmapeili vakiona, joka lisää maantieajon turvallisuutta. Oikeanpuoleisen hallintapaneelin alapuolella on virta- ja ISOBUS-pistorasiat lisäohjausyksiköille. Kuljettajan ja apukuljettajan istuimet on päällystetty kestävällä materiaalilla tai helposti puhdistettavalla nahkapäällysteellä

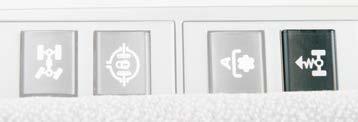

32 UUTUUS Jousitus, joka suojaa kuljettajaa ja konetta. Mukavuus Tehokas jousitus. Tuuletettu ja lämmin: Premium-istuin. Ohjaamo on jousitettu neljästä kohdasta, joten se on täysin eristetty rungosta. Kuljettaja on jousituksen ansiosta suojattu iskuilta ja heilahduksilta. Pituus- ja poikittaissuuntaiset varret jousituskohtien välissä pitävät ohjaamon vakaana käännösten ja jarrutuksen aikana. Säädettävä vääntövarsi mahdollistaa valinnan kolmen eri jousitusjäykkyyden välillä. Jousitusjärjestelmä toimii täysin huoltovapaasti. Viiden Sears ja Grammer istuimen valikoimaan kuuluu myös tuuletettu Premium-istuin. Tuuletettu istuin varmistaa miellyttävän tunteen joka säällä Automaattinen jousituksen säätö kuljettajan painosta riippuen UUTTA: PROACTIVE etuakselijousitus. Heiluntavaimennus. CLAAS'in jousituskinematiikka ARION 600 / 500 traktoreissa tarjoaa erinomaiset ajo-ominaisuudet. Leveään asentoon asennetut jousitussylinterit aktiivisella kaarreajon kallistusvaimennuksella takaavat erinomaisen ajovakauden ja turvallisuuden. 2-toimisesti toimiva jousitus kuormituksen tasauksella ja 100 mm:n joustovaralla takaavat parhaan ajomukavuuden. Raskaat työkoneet etu- ja takanostolaitteessa rasittavat traktoria samalla tavalla kuin kuljettajaa. Kuormitushuippujen tasaamiseksi kuljetusajon ja päisteajon aikana, työkoneen ollessa nostettuna, on traktorin etu- ja takanostolaite varustettu heilahduksen vaimennuksella. Jousitetun etuakselin aktivointi 62 63

33 Yhä parempi valvonta ISOBUS ja ICT -varustuksella. ISOBUS S10 S7 Toimintonäppäimet. ARION-malleissa on jopa kymmenen F-näppäintä, jotka CEBIS- tai CIS-värinäytössä voidaan varata erilaisille toiminnoille. Käytössä olevat näppäinvaraukset voidaan milloin tahansa tarkistaa CEBIS tai CIS näyttökentässä. Näppäinten varaus ko. toiminnolle tehdään S10- tai muussa ISOBUSterminaalissa. Näin kuljettajalla on mahdollisuus sovittaa traktorin käyttö yksilöllisesti. ICT (Implement Controls Tractor). Kun käytetään ARION traktoria yhdessä QUADRANT paalaimen tai CARGOS noukinvaunun kanssa voidaan kahta ARION CMATIC -toimintoa ohjata automaattisesti suoraan koneesta ISOBUS'in ansiosta: ICT CRUISE CONTROL: Koneen työteho ja työn laatu voidaan optimoida ohjaamalla traktorin ajonopeutta. Ajonopeus sovitetaan jatkuvasti olosuhteiden mukaan ja koneyhdistelmästä saadaan paras teho. ICT AUTO STOP: Jos työkoneen kuormitus kasvaa liian suureksi, ICT AUTO STOP toiminto kytkee voimanoton automaattisesti pois päältä. Tämä suojaa koneen koko voimansiirtoa ja helpottaa kuljettajan työtä pitkinäkin työpäivinä. 10,4" näyttö 7" näyttö Kuten haluat. EASY sisäinen sovellus. Siirrettävän näytön avulla CLAAS tarjoaa joustavan ratkaisun ISOBUS ja ohjausjärjestelmien käyttöön. Terminaali voidaan siirtää traktoriin tai muuhun itsekulkevaan koneeseen käyttökauden tai käytön mukaan. Varusta ARION tarvitsemallasi varustuksella, joko tehdas- tai jälkiasennuksena: S10-terminaali: 10,4"-kosketusnäyttöterminaali suurella resoluutiolla Automaattiohjaus- ja ISOBUS-toiminnot Jopa neljän kameran näyttö S7 Terminaali: 7"-kosketusnäyttöterminaali suurella resoluutiolla Automaattiohjaustoiminnot Uuden EASY on board sovelluksen avulla voidaan kaikkia ISOBUS-yhteensopivia työkoneita ohjata tabletilla 1. Mukavuuden lisäämiseksi voidaan lisäksi F-näppäimet varata, kuten missä tahansa muussa ISOBUS-terminaalissa. ISOBUS työkoneen hallinta. ISOBUS-yhteensopivien laitteiden kytkemiseksi on traktorin takaosassa vastaavat pistorasiat. Tällöin myös koneen ohjaamossa on pistoke ISOBUS-yhteensopivaan terminaalin kytkemiseksi. Ko. kytkettyä työkonetta käytetään konekohtaisten asetusten mukaan. ISOBUSyhteensopivuuden ansiosta voidaan myös muiden valmistajien koneita liittää S10 terminaaliin. F-näppäinten järjestys CEBIS'issä ARION 600 / 500 AEF -vaatimuksenmuk. Agricultural Industry Electronics Foundation (AEF) on noin 150 yrityksen, liiton ja järjestön yhteenliittymä. Sen päämäärä on elektronisten maatilajärjestelmien, kuten esim. ISOBUSkomponenttien, kehitysstandardien yhdenmukaistaminen. Tässä ei ainoastaan huomioida ISO normi, vaan työstetään myös muita pitemmälle ulottuvia AEF-ohjeita. ARION 600 / 500 kehitettiin näiden vaatimusten perusteella ja se tukee ISOBUS-työkoneiden ISO UT 1.0, TECU 1.0, AUX-O ja AUX-N ISOBUS-toimintoja. ICT CRUISE CONTROL ja AUTO STOP -toiminnoille myönnettiin hopeamitali Agritechnica 2013 näyttelyssä. 1 Apple ipad laitteet, alk. ios 9. Tarkempi laiteluettelo on saatavissa EASY on board sovelluksen selostuksessa Apple App Store'ssa. CWI (CLAAS Wireless Interface) on edellytys ISOBUS-ohjaamoliitokseen yhdistämiselle

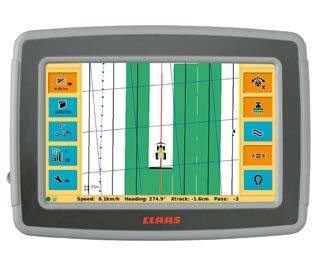

34 Aina oikea suunta. CLAAS automaattiohjausjärjestelmät. Automaattiohjausjärjestelmät Korjaussignaali. RTK (± 2-3 cm) Kiinteä asema Toimintasäde n. 15 km Oma viitesignaaliasema tai lisenssi hankitaan paikalliselta toimijalta Paras mahdollinen jatkuva tarkkuus RTCM 3.1 GPS- ja GLONASS-vastaanotto RTK NET (± 2-3 cm) Mobiiliverkon kautta toimiva korjaussignaali 2-taajuussignaali Rajoittamaton toimintasäde Paras mahdollinen jatkuva tarkkuus Lisenssimaksu RTCM 3.1 GPS- ja GLONASS-vastaanotto RTK FIELD BASE (± 2-3 cm) Siirrettävä korjaussignaaliasema Toimintasäde 3-5 km Ei lisenssimaksua Tilan oma korjaussignaali Integroitu akku 2-taajuussignaali Parempi työn laatu. CLAAS-ohjausjärjestelmä helpottaa kuljettajan työtä. Se ohjaa traktorin täysin automaattisesti optimoidulle ajouralle. Turhat aukot ja limitykset voidaan näin välttää. Tutkimukset osoittavat, että uudenaikaiset satelliittiohjausjärjestelmät voivat säästää jopa 7 % polttoainetta, konekuluja, lannoitetta ja kasvinsuojeluaineita. Automaattinen GPS PILOT -ohjausjärjestelmää hallitaan S10 ja S7 -terminaalien kosketusnäytöillä (katso sivu 64 / 65). Ne erottuvat hyvin yksinkertaisen valikkorakenteensa ja käyttäjäystävällisen käyttäjäliittymän ansiosta. Automaattiohjaus myös päisteessä. AUTO TURN -toiminto hoitaa käännöksen päisteessä. Kääntösuunta ja seuraavaksi käsiteltävä kohta valitaan yksikössä etukäteen, ohjausjärjestelmä hoitaa loput. Korjaussignaali tarpeen mukaan. CLAAS on suunnitellut järjestelmätarjonnan niin, että sitä voidaan milloin tahansa laajentaa. Se koskee terminaaliteknologiaa kuten myös kaikkien tärkeimpien GPS-korjaussignaalien käyttöä. CLAAS ohjausjärjestelmää voidaan käyttää sekä GPS- että GLONASS-satelliittijärjestelmillä paremman joustavuuden ja käytön varmistamiseksi. RTCM 3.1 GPS- ja GLONASS-vastaanotto OMNISTAR XP / HP / G2 (± 5-12 cm) Satelliittiavusteinen korjaussignaali 2-taajuussignaali Lisenssimaksu EGNOS / E-DIF (± cm) Ei lisenssimaksua Perustarkkuus Lisätietoja tästä aiheesta saat CLAAS-ohjausjärjestelmät -esitteestä tai CLAAS-jälleenmyyjältäsi. AUTO TURN -toiminto kääntää traktorin automaattisesti päisteessä

35 Kaikkien koneiden ja tehtävien valvonta. Jatkuvasti. Tehtävähallinta TELEMATICS CEBIS peltohallintajärjestelmä. Tehtyjen töiden dokumentoimiseksi voidaan CEBIS'iin luoda ja tallentaa jopa 20 tehtävää. Kun työleveys on määritelty, voidaan pinta-alan mittaus ja hehtaarikohtaiset kulutusnäytöt aloittaa. Mahdollisimman tarkkojen tuloksien saamiseksi, ajonopeus voidaan mitata tutkalla. 1 2 CEBIS laitehallintajärjestelmä. 2 3 CEBIS antaa mahdollisuuden luoda 20 työkoneen rekisteri. Koneiden tiedot ovat CEBIS'in muistissa. 2 Vaihteiston ja hydrauliikkalohkojen säädöt Neljä CSM-vaihetta Pinta-alamittauksen tila ja käyttöönotto Työkoneen työleveys Se säästää turhilta säätötoimenpiteiltä työkone- ja kuljettajavaihdoksissa. Koneen kytkentä, koneen tietojen lataus CEBIS'iin ja kone käyttöön. Uuden työkoneen luominen on tabletti-pc:n ansiosta hyvin helppoa. CLAAS TELEMATICS verkkoserveri 3 CLAAS TELEMATICS: Työn sujuvuuden parantaminen: Käyttöaika-analyysi Säätöjen optimointi: Etävalvonta Dokumentoinnin yksinkertaistaminen: Tietojen keräys Huoltoaikojen lyhentäminen: Etävianetsintä 1 GPS-satelliitit lähettävät signaaleja, joita koneet vastaanottavat. 2 Koneet lähettävät mobiililaitteen kautta GPS-koordinaatit sekä konekohtaiset tiedot ja viestit TELEMATICS verkkoserverille. 3 Tiedot voidaan hakea Internetin kautta suoraan tilan tai huoltokorjaamon tietokoneeseen. Toiminnot. TELEMATICS'in avulla on mahdollista milloin ja missä tahansa, tarkistaa koneen kaikki tiedot. Kerätyt tiedot lähetetään säännöllisin välein mobiiliyhteyden avulla TELEMATICSverkkoserveriin. Se antaa myös sinulle tai valtuutetulle huollolle mahdollisuuden Internetin kautta hakea ja arvioida tärkeimmät tiedot. Käyttöaika-analyysi Työaikojen analysointi Korjausaikojen lyhennys Koneen säätöjen tarkistus Polttoaineen kulutuksen optimointi Etävalvonta Google Earth sijaintinäyttö Nykyinen toiminto Tietojen keräys Dokumentoinnin automaattinen tietojen keräys Varma tallennus keskusserveriin Vakioliitokset TELEMATICS-tietojen siirtoon Etävianetsintä Huoltosuunnittelu Etävianetsintä CDS avulla Lisätietoja tästä aiheesta saat CLAAS TELEMATICS -esitteestä tai CLAAS-jälleenmyyjältäsi

36 Nopea ja suoraviivainen huolto. Huolto Nopeasti huollettu. Riittävä ilmamäärä takaa tehon. Päivittäisten huoltotöiden pitää olla mahdollisimman helppoja. Kokemukset osoittavat: Kaikki, mikä on monimutkaista ja hankalaa, jää usein tekemättä. Isokokoinen, yksiosainen moottoripeitto tarjoaa yhdellä napin painalluksella pääsyn kaikkiin moottorin huoltokohteisiin Moottoriöljyn määrän tarkistus ja lisäys voidaan tehdä peitto suljettuna traktorin vasemmalla puolella Kaikki päivittäiset huoltotoimenpiteet voidaan tehdä ilman työkaluja Pitkien öljynvaihtovälien (moottori 500 h, vaihteisto ja hydrauliikka h) ansiosta säästyy aikaa ja rahaa. Arvokasta käyttöaikaa säästyy käyttökauden aikana ja kone on siellä, missä pitääkin: käytössä. Suurikokoiset konepeiton ilma-aukot varmistavat riittävän jäähdytyksen ja moottorin imuilman virtauksen. Ilmanottoaukkojen kohdalla virtaus ei nouse liian korkeaksi mikä pitää aukot puhtaina ja hyvin läpäisevinä. Jäähdytinpaketti on tukevassa kehyksessä ja kaasujouset avaavat jäähdytinpinnat kahteen asentoon puhdistuksen helpottamiseksi. Puhdistus voidaan tehdä turvallisesti ja käytännöllisesti. Ilmansuodatin on hyvin käsillä jäähdyttimien etupuolella ja se voidaan helposti irrottaa. Ilmansuodatin on reilusti mitoitettu ja suunniteltu pitkäaikaiseen käyttöön. Ilmansuodattimen kotelon karkeiden roskien imun ansiosta voidaan huoltoväliä lisäksi pidentää. Akku ja työkalulaatikko on integroitu oikeanpuoleisiin ohjaamoportaisiin. Moottoriöljyn määrän tarkistus ja lisäys voidaan tehdä peitto suljettuna Konepeiton alla on voitelukaavio, joka helpottaa voitelua. Helppo käsiksi pääsy katossa olevaan ohjaamosuodattimeen 70 71

37 Jotta kaikki toimisi oikein. CLAAS huolto ja varaosat. CLAAS huolto ja varaosat Vaatimustaso kasvaa. Sinun käyttöösi: CLAAS FARM PARTS. Suunniteltavaa varmuutta. Vian etsintää etäkäytöllä: CLAAS TELEMATICS. Voit luottaa meihin: Kun tarvitset meitä, olemme käytettävissä. Kaikkialla. Nopeasti. Luotettavasti. Ammattitaitoiset sopimusasentajat pitävät koneesi kunnossa. Oikeilla toimenpiteillä, koneitasi ja sinua varten. Jotta kaikki toimisi oikein. CLAAS FARM PARTS tarjoaa laajimman ja monipuolisimman varaosaohjelman tilallasi käytössä oleviin koneisiin. Jotta kaikki toimisi oikein. Aina huippuunsa viritetty. Huoltotuotteemme auttavat sinua lisäämään koneittesi käyttövarmuutta, vähentämään rikkoutumisriskiä ja tekemään kiinteiden kustannusten laskelmia. CLAAS MAXI CARE tarjoaa suunnitelman mukaista turvallisuutta koneillesi. Jotta kaikki toimisi oikein. CLAAS TELEMATICS yhdistää sinun kannalta kaksi tärkeää seikkaa: CLAAS-sopimushuoltaja tarjoaa nopean avun ja taloudelliset edut verkon kautta tapahtuvan huollon myötä. Ratkaisemme ongelmasi paikan päällä - vaikka et meitä näekään. Jotta kaikki toimisi oikein. ORIGINAL osat ja varusteet. Erityisesti sinun koneitasi varten: tarkasti sopivat varaosat, korkealuokkaiset voiteluaineet ja muut nesteet, hyödylliset varusteet. Hyödynnä laajaa tuotevalikoimaamme, jonka avulla voimme suositella ratkaisuja, jotka ylläpitävät koneesi 100 % käyttövarmuuden. Jotta kaikki toimisi oikein. Maailmanlaajuisesti CLAAS jälleenmyyjien korjaamot kuuluvat tehokkaimmin toimiviin yrityksiin. Asentajilla on laaja koulutus ja hyvä ammattitaito ja heillä on käytettävissään erikois- ja vianetsintävarusteet. CLAAS-huollon toiminta on korkealuokkaista ja täyttää odotuksesi mitä osaamiseen ja luotettavuuteen tulee. Jotta kaikki toimisi oikein. Keskeisistä varaosakeskuksista koko maailmaan. Keskeisesti sijaitsevat varaosakeskukset toimittavat kaikki alkuperäiset CLAAS-osat kaikkialle maailmaan. Paikallinen CLAAS-jälleenmyyjä tarjoaa ratkaisut lyhyessä ajassa: sadonkorjuuta ja tilaasi varten. Jotta kaikki toimisi oikein. CLAAS-varaosien logistiikkakeskuksessa Saksan Hamm'issa, on yli varaosanimikettä ja yli m2 lattiapinta-alaa

38 Monet vahvat argumentit vakuuttavat. CPS. Puolirunkorakenne varmistaa kuormituksen keston ja monipuolisuuden Pirteät 4-sylinteriset moottorit, hv Tehokkaat 6-sylinteriset moottorit, hv sekä aina 205 hv saakka CPM'llä Etukuormaimen täydellinen integrointi traktoriin varmistaa vakauden ja optimoidun käyttömukavuuden Pitkä akseliväli ja erinomainen painon jakauma Monipuolisesti liikkeellä 1,95 m:n renkaan halkaisijalla (42" vanne), alk. ARION 630 mallista Kompakti rakenne integroidulla etunostolaitteella varmistaa helpon hallinnan niin pellolla kuin maantiellä HEXASHIFT powershiftvaihteisto HEXACTIV vaihtoautomatiikalla, vakionopeussäätö ja SMART STOP CMATIC portaaton vaihteisto saatavissa kaikkiin CEBIS tai CIS+ varustuksella oleviin malleihin Saatavissa jopa neljä voimanoton nopeutta (540/540 ECO / 1.000/1.000 ECO r/min) Mukavuutta. 5-pilarinen ohjaamo: leveä ovi, jonka ylitys on avattuna lyhyt 4-pilarinen ohjaamo: ohjaamon vasen puoli mahdollistaa yhtenäisen näkökentän Valittavana kolme varustevaihtoehtoa: CEBIS, CIS+ tai CIS: CEBIS-varustuksella CMOTION-monitoimikahva DRIVESTICK'illa varustettu monitoimikyynärnoja CIS+ ja CIS -malleihin 4-piste ohjaamojousitus Kuljettajan istuin aktiivijousituksella ja tuuletuksella PROACTIV etuakselijousitus CLAAS jousituskinematiikalla Etu- / takanostolaite heilunnan vaimennuksella Optimoitu käsiksi pääsy kaikkiin huoltokohteisiin Integroitu vetolaatikko työkalupakkeineen GPS PILOT S7 tai S10 kosketusnäyttöterminaalilla CSM päisteautomatiikka Työkonehallinta TELEMATICS ISOBUS ARION Moottori Valmistaja DPS DPS DPS DPS DPS DPS DPS Sylintereitä Moottoritilavuus cm Turbo muuttuvalla geometrialla Kaksoisturboahdin (kaksi vakiotehoahdinta, joista toisessa on hukkaportti) Nimellisteho (ECE R 120) 1 kw/hv 129/ / /155 99/ /155 99/135 85/115 Maksimiteho (ECE R 120) 1 kw/hv 136/ / / / / /145 92/125 Maksimiteho CPM'llä (ECE R 120) 1 kw/hv 151/205 Maksimiväännön kierrosalue r/min CMATIC-mallien tyyppihyväksyntäarvo 2 kw HEXASHIFT-mallien tyyppihyväksyntäarvo 2 kw Maksimivääntömomentti (ECE R 120) 1 Nm (CPM'llä) Maksimiväännön kierrosalue r/min Polttoainesäiliön maks. tilavuus l Öljynvaihtoväli h CMATIC portaaton vaihteisto Vaihteistotyyppi EQ 220 EQ 200 EQ 200 EQ 200 EQ 200 EQ 200 EQ 200 Ajonopeudet (min. / max.) km/h 0,05-50/40 0,05-50/40 0,05-50/40 0,05-50/40 0,05-50/40 0,05-50/40 0,05-50/40 REVERSHIFT suunnanvaihto HEXASHIFT powershiftvaihteisto Vaihteita E / T 24 / / / / / / 24 Min.ajonopeus / 2200 r/min km/h 1,58 1,58 1,73 1,58 1,73 1,68 Maksiminopeus km/h 40/50 40/50 40/50 40/50 40/50 40/50 REVERSHIFT suunnanvaihto Powershift-vaihteita Sähköohjattuja alueita Min.ajonopeus / 2200 r/min ryömintävaihteistolla km/h 0,40 0,40 0,43 0,40 0,43 0,42 Min.ajonopeus / 2200 r/min erikoisryömintävaihteistolla km/h 0,11 0,11 0,12 0,11 0,12 0,12 Taka-akseli Laippa-akseli Säätöakseli Sähköhydraulinen tasauspyörästön lukko Tasauspyörästön lukon automatiikka Sähköinen pysäköintijarru Takarenkaiden maks. rengaskoko 710/60 R /60 R /60 R /60 R /65 R /65 R /60 R 38 Takarenkaan enimmäishalkaisija m 1,95 1,95 1,95/1,85 1,85 1,85 1,85 1,75 Öljynvaihtoväli h Voimanotto Öljykylvyssä oleva monilevykytkin Päälle kytkentä ja hätäpysäytys ohjaamon ulkopuolelta 540/ /540 ECO / 1000/1000 ECO Vaihdettava voimanottoakseli 1⅜" voimanottoakseli: 6-, 8- ja 21-urainen Voimanoton automatiikka Nelivedon etuakseli Jousittamaton etuakseli Jousittamaton ja jarruilla varustettu etuakseli PROACTIVE etuakselijousitus PROACTIV etuakseli jousituksella ja jarruilla Nelivedon kytkentäautomatiikka Optimoitu kääntösäde m 5,5 5,5 5,5 5,5 5,35 4,95 4,95 ARION Hydrauliikka Kuorman tunteva hydrauliikka 110 l/min Kuorman tunteva hydrauliikka 150 l/min Maksimipaine bar Mekaanisia hallintaventtiileitä (CIS) Sähköisiä hallintaventtiileitä (CEBIS / CIS+) Kaksi sähköohjattua hallintaventtiiliä keskellä, ELECTROPILOT hallinta Virtauksen säätö Takanostolaite Takanostol. maks. nostovoima kytk.kohdissa kg Nostovoima, 610 mm kg Heilahduksenvaimennin Ulkoinen hallinta Aktiivinen luistonhallinta ISOBUS-pistoke 25 A pistorasia Etunostolaite Nostovoima tonnia 3/4 3/4 3/4 3/4 3/4 3/4 3/4 Etuvoimanotto 1000 r/min Heilahduksenvaimennin Asennonsäätö CEBIS Ulkoinen hallinta Hydrauliikan lisäliittimet Lisäliittimien ulkoinen hallinta Perävaunupistoke 25 A pistorasia Ohjaamo CIS-varustus CIS+ varustus CEBIS-varustus 4-pilarinen ohjaamo 5-pilarinen ohjaamo Nelipiste ohjaamojousitus Ilmastointilaite Automaattinen ilmastointi Apukuljettajan istuin integroidulla kylmälokerolla 1 ISO TR mukainen 2 Hyväksynnän kannalta tärkeimmät tehotiedot CLAAS pyrkii jatkuvasti sovittamaan tuotteensa käytännön vaatimusten mukaisesti. Tästä syystä pidätämme oikeudet muutoksiin. Teknisiä tietoja ja kuvia on pidettävä suuntaa antavina. Kuvissa olevissa koneissa voi olla lisävarusteita. Tämä esite on tarkoitettu maailmanlaajuiseen levitykseen. Tarkista koneiden vakiovarusteet paikalliselta CLAAS-jälleenmyyjältä. Joissakin kuvissa osa suojuksista on irrotettu koneen yksityiskohtien ja toimintojen näyttämiseksi. Konetta ei missään tapauksessa saa käyttää ilman suojuksia. Noudata käyttöohjeessa olevia ohjeita. Kaikki moottorien tekniset tiedot perustuvat pääasiassa eurooppalaiseen pakokaasujen puhdistusnormiin: Stage. Tier-normin nimikettä on tässä esitteessä käytetty ainoastaan asian ymmärtämisen helpottamiseksi. Moottoreita koskevia tietoja ei voida soveltaa markkina-alueilla, joilla noudatetaan tätä normia tiukempia pakokaasupäästöjen rajoja. 74 Vakio Lisävaruste Saatavissa Ei saatavissa Vakio Lisävaruste Saatavissa Ei saatavissa

39 ARION Mitat ja painot Korkeus ohjaamon kattoon (a) mm Kokonaiskorkeus (b) mm Takarenkaat 20.8 R R R R R R R 38 Akseliväli (c) mm Pituus (etupainotelineestä takavetovarsien päätyyn) (d) mm Paino kg Suurin sallittu kokonaispaino (40/50 km/h versiot) kg Katso video uudesta ARION:ista. tractor.claas.com a b c d Excellent work. Tractors from CLAAS. Konekesko PL Vantaa Vakio Lisävaruste Saatavissa Ei saatavissa HRC / KK DC 0118
