2 Johdanto Olet valinnut ŠKODAN sydmelliset kiitokset luottamuksesta. Uusi ŠKODA on auto, jossa on uusinta tekniikkaa ja runsaasti varusteita. Suosittelemme tmn kyttöohjekirjan huolellista lukemista, jotta opit tuntemaan autosi nopeasti ja tydellisesti. Jos sinulla on autoosi liittyvi kysymyksi, ota yhteys huoltoliikkeeseen tai maahantuojaan. Kansalliset lakeihin perustuvat mrykset ovat etusijalla tmn ohjeen tietoihin nhden. Toivomme paljon iloa ŠKODA-autosi kanssa ja aina hyv matkaa. Julkaisuja ŠKODA AUTO a.s. (kytetn myöhemmin vain nimityst ŠKODA)

3 Auton ohjekirjat Auton asiakirjoihin kuuluvat tm ksikirja, huoltovihko ja esite nimeltn Ohjeita matkalle. Sitpaitsi mukana voi olla automallin ja varustuksen mukaan muita ohjeita ja listietoja (esim. radion kyttöohje). Jos jokin edell mainituista julkaisuista puuttuu, knny merkkiliikkeen puoleen. Siell autetaan mielelln. Tm omistajan ksikirja on ohjeellinen, auton teknisill asiakirjoilla on ksikirjaan nhden etusija. Kyttöohjekirja Tss kyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Nin ollen sinun autossasi ei ole kaikkia niit varusteita, jotka tss kyttöohjekirjassa kuvataan. Katso oman autosi varustetaso kauppasopimukseen liittyvist asiakirjoista, jonka olet saanut auton hankinnan yhteydess. Listietoja saat ŠKODA-liikkeest. Kuvat voivat poiketa autostasi vhptöisiss yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. Huoltovihko sislt: auton tiedot; huollon asiakirjat; Škoda Ajoturvan (koskee vain joitakin maita); ohjeet takuuajalle. Takuukorvausvaatimuksen edellytyksen on vahvistus tehdyist huoltotöist. Kun viet autosi huoltoon, ota huoltovihko mukaan. Jos huoltovihko on kadonnut tai huonokuntoinen, knny sen huoltoliikkeen puoleen, jossa autosi snnöllisesti huolletaan. Sielt saat uuden huoltovihon, johon on vahvistettu aikaisemmin tehdyt huoltotyöt. Ohjeita matkalle Tm esite sislt joidenkin maiden trkeit puhelinnumeroja sek ŠKODA-maahantuojien ja huoltoliikkeiden osoitteet ja puhelinnumerot.

4 Sisllysluettelo Tmn kyttöohjekirjan rakenne (selitykset) 6 Kytetyt lyhenteet Kyttö Ohjaamo 9 Yleist 8 Mittarit ja merkkivalot 10 Mittaristo 10 Monitoiminyttö (Ajotietokone) 14 MAXI DOT (Informaationyttö) 17 Auto-Check-tarkastus 19 Merkkivalot 20 Lukituksen avaaminen ja lukitseminen 28 Auton virta-avain 28 Keskuslukitus 29 Kauko-ohjaus 32 Murtohlytin 33 Sistilan valvonta ja hinauksenesto 34 Tavaratilan luukku 34 Shkötoimiset lasinnostimet 36 Shkötoiminen kattoluukku 38 Valot ja nkeminen 40 Valot 40 Sisvalot 45 Nkeminen 46 Lasinpyyhin ja -pesin 46 Taustapeili 49 Istuminen ja lastaaminen 50 Etuistuimet 50 Pntuet 52 Takaistuimet 52 Tavaratila 53 Tavaratilan sdettv lattia (Combi) 58 Verkkovlisein (Combi) 59 Tavaratilan polkupyörteline 61 Kattoteline 62 Mukiteline 64 Tuhkakuppi 64 Savukkeensytytin, 12 voltin pistorasia 65 Tavaralokerot 66 Vaatekoukut 69 Lipukkeenpidin 69 Lmmitys ja ilmastointilaite 70 Lmmitys ja ilmastointilaite 70 Ilmasuuttimet 71 Lmmitys 71 Ilmastointilaite (ksistöinen ilmastointilaite) 73 Climatronic (automaattistöinen ilmastointilaite) 75 Liikkeellelhtö ja ajaminen 78 Moottorin kynnistys ja sammutus 78 Jarrut ja jarruja tukevat jrjestelmt 80 Vaihtaminen (ksivaihteisto) 84 Polkimet 84 Pysköintiapu 84 Vakionopeudensdin (GRA) 85 START-STOP 87 Automaattivaihteisto 89 Automaattivaihteisto 89 Tiedonsiirto 94 Matkapuhelimet ja LA-puhelinjrjestelmt 94 Universal GSM II -puhelinvalmius 94 Puheohjaus 98 Multimedia 100 Kyttö Passiivinen turvallisuus 102 Yleisi ohjeita 102 Oikea istuma-asento 103 Turvavyöt 106 Turvavyöt 106 Turvatyynyjrjestelm 110 Turvatyynyjrjestelmn esittely 110 Etuturvatyynyt 111 Sivuturvatyynyt 112 Ylturvatyynyt 114 Turvatyynyjen kytkeminen pois toiminnasta 115 Lasten turvallinen kuljettaminen 117 Lastenistuin 117 Ajovihjeit Ajaminen ja ympristö 121 Ensimmiset kilometri ja sen jlkeen 121 Katalysaattori 121 Taloudellinen ja ympristöystvllinen ajaminen 122 Ympristöystvllisyys 124 Ajaminen ulkomailla 125 Auton vaurioiden vlttminen 125 Ajaminen kadulle kertyneen veden yli 125 Pervaunun vetminen 127 Pervaunun vetminen 127 Kyttövihjeit Auton hoito ja puhdistus 129 Auton hoitaminen 129 Sisllysluettelo 3

5 Tarkastaminen ja tyttminen 135 Polttoaine 135 Moottoritila 137 Auton akku 144 Pyört ja renkaat 148 Pyört 148 Lisvarusteet, muutokset ja varaosat 155 Johdattelevaa tietoa 155 Turvatyynyjrjestelmn muutokset ja toiminnan heikentyminen 155 Ongelmatilanteet 1,2 l/63 kw TSI -moottori EU ,2 l/77 kw TSI -moottori EU ,4 l/63 kw -moottori EU ,6 l/77 kw -moottori EU4, EU2 DDK 183 1,4 l/132 kw TSI -moottori EU ,2 l/55 kw TDI CR DPF -moottori EU4, EU ,6 l/55 kw TDI CR -moottori EU ,6 l/66 kw TDI CR -moottori EU ,6 l/77 kw TDI CR -moottori EU5 188 Aakkosellinen hakemisto Ongelmatilanteet 156 Ensiapulaukku ja varoituskolmio 156 Sammutin 156 Auton työkalut 156 Pyörn vaihto 157 Paikkaussarja 160 Kynnistysapu 162 Auton hinaaminen 164 Varokkeet ja hehkulamput 166 Varokkeet 166 Hehkulamput 169 Tekniset tiedot Tekniset tiedot 175 Johdattelevaa tietoa 175 Painot 175 Auton tunnistetiedot 175 Polttoaineen kulutus ECE-mrysten ja EUdirektiivien mukaisesti 176 Mitat 176 Moottoriöljyn luokitus ja tyttömr 177 1,2 l/44 kw -moottori EU ,2 l/51 kw -moottori EU5, EU2 DDK Sisllysluettelo

6 Sisllysluettelo 5

7 Tmn kyttöohjekirjan rakenne (selitykset) Tm kyttöohjekirja on laadittu siten, ett tarvittavien informaatioiden löytyminen ja hyödyntminen olisi helppoa. Otsikko-, sisltö- ja avainsanakuvaus Ksikirjassa on lukuja, joissa on lyhyit kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan jrjestetty sisllysluettelo sek hakemisto kyttöohjekirjan lopussa auttavat löytmn toivotun informaation. Suunnat Kaikki suunnat, kuten vasen, oikea, edess, ja takana on annettu auton ajosuunnassa. Merkkien selitys Luvun loppu. Luku jatkuu seuraavalla sivulla. Ohjeet Trkeimmt ohjeet ovat tunnistettavissa -otsikosta. Nm ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. Tekstist löytyy usein kaksoisnuoli, jota seuraa pieni kolmiomainen varoitusmerkki. Tm symboli nkyy -ohjeen yhteydess luvun lopussa ja se on ehdottomasti huomioitava. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisest onnettomuusvaarasta. Ympristöohje Ympristö-ohje muistuttaa ympristön suojelusta. Tlt löytyvt mm. ohjeet polttoaineen kulutuksen vhentmiseen. Tavallinen Ohje antaa trkeit tietoja auton kytöst. 6 Tmn kyttöohjekirjan rakenne (selitykset)

8 Kytetyt lyhenteet Lyhenne 1/min ABS AG ASR CO 2 g/km DPF DSG EDS ESC kw MG MFD N1 Nm TDI CR Merkitys Moottorin kyntinopeus kierrosta minuutissa Lukkiutumaton jarrujrjestelm Automaattitoiminnan Luistonrajoitin Pakokaasujen hiilodioksidimr ajokilometri kohti Hiukkassuodatin Automaattinen kaksoiskytkentvaihteisto Shköinen tasauspyörstön lukitus Ajonvakautusjrjestelm Kilowatti, moottorin tehon mittayksikkö Ksivaihteisto Monitoiminyttö Tm kokoluokan autot on suunniteltu ja valmistettu vain enintn 3,5 tonnin painoisen kokonaiskuorman kuljettamiseen. Newtonmetri, moottorin vntömomentin mittayksikkö Dieselmoottori, jossa turboahdin ja polttoaineen yhteispaineruiskutus (common-rail) TSI Bensiinimoottori turboahtimella ja suorasuihkutuksella Kytetyt lyhenteet 7

9 Kuva 1 Ohjaamo 8 Kyttö

10 Kyttö Ohjaamo Yleist Shkötoimiset ikkunannostimet 36 Shköisen ulkopeilin sdin 49 Ilmasuuttimet 71 Monitoimikatkaisimen vipu: Suuntavalot, kaukovalot ja seisontavalot, valomerkki 44 Vakionopeudensdin 85 Ohjauspyör jossa on: nitorvi kuljettajan turvatyyny 111 radio, navigointijrjestelm ja puhelimen kyttönppimet 94 Mittaristo: Mittarit ja merkkivalot 10 Monitoimikatkaisimen vipu: Monitoiminyttö 14 Tuulilasinpyyhkimien ja -pesimen katkaisin 47 Takalasinlmmityksen katkaisin 46 ASR-jrjestelmn katkaisin 83 Ilmasuuttimet 71 Hlytysvilkkujen katkaisin 44 Utumatkustajan turvatyynyn poiskytkennn merkkivalo 115 Varustuksen mukaan: Lmmityslaitteen kyttö 71 Ilmastointilaitteen kyttö 73 Kyttö Climatronic-jrjestelmlle 75 Tavaralokerot etumatkustajan puolella 66 Etumatkustajan etuturvatyyny 111 Etumatkustajan etuturvatyynyn avainkatkaisin 115 Katkaisin varustuksen mukaan: Takaluukun lukituksen avaaminen 35 Sistilojen valvonta 34 Varokerasia kojelaudassa Valokatkaisin ja valojen suuntauksen stö 40, 43 Konepellin avauskahva 139 Ohjauspyörn stövipu 79 Virtalukko 80 Varustuksen mukaan: Radio Navigointijrjestelm Vasemman etuistuimen lmmityksen keinukytkin 51 Keskuslukituksen painikkeet 31 Varustuksen mukaan: Vaihdetanko (ksivaihteisto) 84 Vaihteenvalitsin (automaattivaihteisto) 90 Oikean etuistuimen lmmityksen keinukytkin 51 Varustuksen mukaan: Tuhkakuppi 64 Tavaralokero 67 MDI 101 Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden jrjestys poikkeaa kuvatusta jrjestyksest osittain» Kuva 1. Symbolit vastaavat kuitenkin yksittisi laitteita. Ohjaamo 9

11 Mittarit ja merkkivalot Mittariston yleiskuvaus Mittaristo Johdatus aiheeseen Tss kappaleessa on tietoa seuraavista aiheista: Mittariston yleiskuvaus 10 Kyntinopeusmittari 11 Nopeusmittari 11 Jhdytysnesteen lmpötila 11 Polttoainemittari 11 Matkamittari 12 Huollonilmaisin 12 Digitaalikello 13 Vaihdesuositus 13 Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Äl koskaan kyt mittariston hallintalaitteita ajamisen aikana vaan aina auton ollessa paikallaan! Kuva 2 Mittaristo Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Kyntinopeusmittari» Sivu 11 Nyttö: kokonaisajomatkan laskimella» Sivu 12 huollonilmaisimella» Sivu 12 digitaalikello» Sivu 13 monitoiminytöll» Sivu 14 informaationytöll» Sivu 17 Nopeusmittari» Sivu 11 Jhdytysnesteen lmpömittari» Sivu 11 Nyttötilan nppin: Asetus tunnit/minuutit Toisen nopeusnytön aktivointi tai aktivoinnin poisto: mph tai km/h Huoltovli jljell olevien pivien ja kilometri- tai mailimrn nyttö seuraavaan huoltoon 1) Nppin: Osamatkamittarin nollaus Huollonilmaisimen nollaus 1) Koskee maita, joissa on kytöss brittiliset mittayksiköt. 10 Kyttö

12 7 Tuntien/minuuttien asetus nyttötilan aktivointi/aktivoinnin poisto Polttoainemittari» Sivu 11 Kyntinopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Kyntinopeusmittarin asteikon 1» Kuva 2 punaisella alueella moottorin ohjausyksikkö alkaa rajoittaa moottorin kyntinopeutta. Moottorin ohjausyksikkö rajoittaa kierrosluvun turvalliselle alueelle. Ennen tmn alueen saavuttamista tytyy vaihtaa seuraavalle suuremmalle vaihteelle tai siirt automaattivaihteiston vaihteenvalitsin asentoon D. Äl kyt moottoria korkealla kyntinopeudella totutusajovaiheessa» Sivu 121, Uusi moottori lk moottorin ollessa kylm. Ympristöohje Kun vaihdat suuremmalle vaihteelle sopivaan aikaan, sstt polttoainetta, suojelet ympristö, vhennt moottorin melua, sstt moottoria ja pidennt sen kyttöik. Nopeusmittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Varoitus nopeuden ylityksest Kun 120 km/h nopeus ylitetn, kuuluu varoitusni. Kun nopeus laskee takaisin tmn nopeusrajan alapuolelle, lakkaa varoitusni kuulumasta. Jhdytysnesteen lmpötila Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Jhdytysnesteen lmpömittari 4» Kuva 2 toimii vain virran ollessa kytkettyn. Vlttksesi moottorivaurion huomioi seuraavat lmpötilaohjeet: Kylm alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole viel saavuttanut normaalia kyntilmpötilaansa. Vlt moottorin suuria kyntinopeuksia ja moottorin voimakasta kuormittamista. Kyttöalue Moottori on saavuttanut oikean kyntilmpötilan, kun osoitin on normaaliajossa asteikon keskivaiheilla. Suurella moottorin kuormituksella ja korkean ulkolmpötilan vallitessa osoitin voi viel siirty hieman oikealle. Tm on normaalia, jos mittariston merkkivalo ei pala. Jos mittaristossa vilkkuu symboli, on joko jhdytysnesteen lmpötila liian korkea tai jhdytysnesteen taso liian matala. Huomioi seuraavat ohjeet» Sivu 22, Jhdytysnesteen lmpötila/jhdytysnestetaso. Ennen kuin avaat konepellin ja tarkastat jhdytysnesteen mrn, huomioi seuraavat ohjeet» Sivu 137, Moottoritila. VAROITUS Lisvalot ja muut rakennelmat jhdyttimen sleikön edess huonontavat jhdytysnesteen jhdyttv vaikutusta. Ulkolmpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara. Tm toiminto koskee vain joitakin maita. Polttoainemittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Polttoainemittari 7» Kuva 2 toimii vain virran ollessa kytkettyn. Mittarit ja merkkivalot 11

13 Polttoainesiliön tilavuus on noin 45 litraa. Kun osoitin on varasiliön kohdalla, mittaristossa palaa merkkivalo. Polttonestett on tllöin siliöss noin 7 litraa. Tm symboli muistuttaa siit, ett auto tytyy tankata. Informaationytöss nytetn seuraavaa: Please refuel. Lisksi kuuluu varoitusni. Joidenkin mallien mittaristossa nytetn polttoaineen loppumisen merkkivalo. VAROITUS Huollonilmaisin Kuva 3 Huollonilmaisimen nyttö: Vihje Äl aja koskaan polttoainesiliöt tysin tyhjksi! Moottori saattaa kyd eptasaisesti, kun polttoaineensyöttö on epsnnöllist. Palamatonta polttoainetta voi joutua pakoputkistoon ja vahingoittaa katalysaattoria. Matkamittari Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Kuljettu matka nytetn kilometrein (km). Joissakin maissa kytetn mittayksikkön maileja. Nollausnuppi Paina nuppia 6» Kuva 2 yli yhden sekunnin ajan osamatkamittarin nytön nollaamiseksi. Osamatkamittari (trip) Alempi osamatkamittari kertoo edellisen nollauksen jlkeen ajetun matkan sadan metrin tai kymmenesosamailin tarkkuudella. Matkamittari Matkamittari nytt autolla ajetun kokonaismatkan kilometrein tai maileina. Vikanyttö Jos mittaristossa on vika, nytöss on jatkuvasti Error. Korjauta vika mahdollisimman pian valtuutetussa huoltoliikkeess. Jos aktivoidaan informaationytöll varustetun auton toinen tapa nytt ajonopeus (mph tai km/h), lukema nytetn kokonaismatkamittarin lukeman paikalla. Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Nyttö voi vaihdella varustetusta riippuen. Huollonilmaisimen nyttö Ennen mraikaishuollon kilometrimrn tyttymist kojetaulussa nkyvt sytytysvirran kytkemisen jlkeen 10 sekunnin ajan avainsymboli ja jljell olevien kilometrien mr» Kuva 3. Samalla nytetn myös seuraavaan huoltoon jljell olevien pivien lukumr. Informaationytöss nytetn seuraavaa: Service in... km or... days. Kilometrimr ja vastaavasti pivien mr seuraavan huoltoon muuttuu 100 km portain ja vastaavasti pivittin. Kun mraikaishuollon ajankohta on saavutettu, virran pllekytkennn jlkeen syttyy nyttöön vilkkuva avainsymboli 20 sekunniksi ja teksti Service. Informaationytöss nytetn seuraavaa: Service now! Ajomatka ja pivien lukumr seuraavaan mraikaishuoltoon Painamalla nppint 5 net huoltoon jljell olevien pivien lukumrn ja kilometrimrn» Sivu 10. Nyttöön ilmestyy 10 sekunnin ajaksi avaimen symboli ja viel jljell oleva ajomatka. Samalla nytetn myös seuraavaan huoltoon jljell olevien pivien lukumr. 12 Kyttö

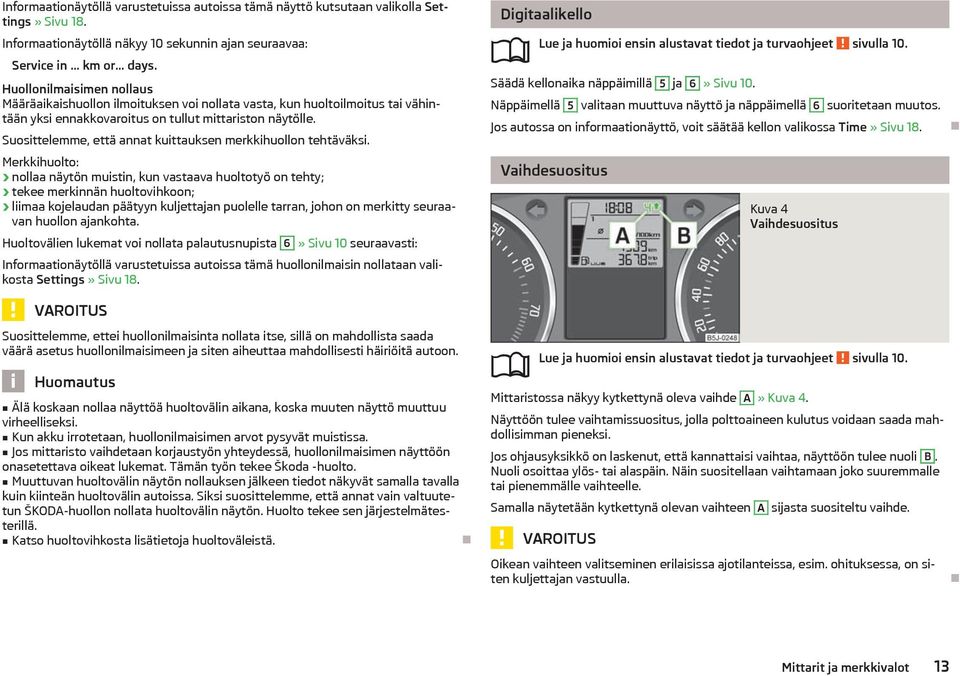

14 Informaationytöll varustetuissa autoissa tm nyttö kutsutaan valikolla Settings» Sivu 18. Informaationytöll nkyy 10 sekunnin ajan seuraavaa: Service in... km or... days. Huollonilmaisimen nollaus Mraikaishuollon ilmoituksen voi nollata vasta, kun huoltoilmoitus tai vhintn yksi ennakkovaroitus on tullut mittariston nytölle. Suosittelemme, ett annat kuittauksen merkkihuollon tehtvksi. Merkkihuolto: nollaa nytön muistin, kun vastaava huoltotyö on tehty; tekee merkinnn huoltovihkoon; liimaa kojelaudan ptyyn kuljettajan puolelle tarran, johon on merkitty seuraavan huollon ajankohta. Huoltovlien lukemat voi nollata palautusnupista 6» Sivu 10 seuraavasti: Informaationytöll varustetuissa autoissa tm huollonilmaisin nollataan valikosta Settings» Sivu 18. VAROITUS Suosittelemme, ettei huollonilmaisinta nollata itse, sill on mahdollista saada vr asetus huollonilmaisimeen ja siten aiheuttaa mahdollisesti hiriöit autoon. Äl koskaan nollaa nyttö huoltovlin aikana, koska muuten nyttö muuttuu virheelliseksi. Kun akku irrotetaan, huollonilmaisimen arvot pysyvt muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydess, huollonilmaisimen nyttöön onasetettava oikeat lukemat. Tmn työn tekee Škoda -huolto. Muuttuvan huoltovlin nytön nollauksen jlkeen tiedot nkyvt samalla tavalla kuin kiinten huoltovlin autoissa. Siksi suosittelemme, ett annat vain valtuutetun ŠKODA-huollon nollata huoltovlin nytön. Huolto tekee sen jrjestelmtesterill. Katso huoltovihkosta listietoja huoltovleist. Digitaalikello Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Sd kellonaika nppimill 5 ja 6» Sivu 10. Nppimell 5 valitaan muuttuva nyttö ja nppimell 6 suoritetaan muutos. Jos autossa on informaationyttö, voit st kellon valikossa Time» Sivu 18. Vaihdesuositus Kuva 4 Vaihdesuositus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 10. Mittaristossa nkyy kytkettyn oleva vaihde A» Kuva 4. Nyttöön tulee vaihtamissuositus, jolla polttoaineen kulutus voidaan saada mahdollisimman pieneksi. Jos ohjausyksikkö on laskenut, ett kannattaisi vaihtaa, nyttöön tulee nuoli B. Nuoli osoittaa ylös- tai alaspin. Nin suositellaan vaihtamaan joko suuremmalle tai pienemmlle vaihteelle. Samalla nytetn kytkettyn olevan vaihteen A sijasta suositeltu vaihde. VAROITUS Oikean vaihteen valitseminen erilaisissa ajotilanteissa, esim. ohituksessa, on siten kuljettajan vastuulla. Mittarit ja merkkivalot 13

15 Monitoiminyttö (Ajotietokone) Johdatus aiheeseen Tss kappaleessa on tietoa seuraavista aiheista: Muisti 14 Kyttö 15 Ulkolmpötila 15 Ajoaika 15 Hetkellinen polttoaineen kulutus 15 Keskikulutus 16 Toimintasde 16 Ajomatka 16 Keskinopeus 16 Ajonopeus 16 Öljyn lmpötila 17 Varoitus nopeuden ylityksest 17 Ajotietokonetta voidaan kytt vain virran ollessa kytkettyn. Kun virta kytketn, nyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Monitoiminyttö on auton varustetason mukaan varustettu nytöll» Kuva 5 tai informaationytöll» Sivu 17. Informaationytöll varustetuissa autoissa on mahdollisuus piilottaa nytölt joitakin tietoja. Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Tiettyjen maitten varustuksessa nyttö on englantilaisen mittajrjestelmn mukainen. Jos aktivoit toisen nopeusnytön (mailit), ajonopeutta ei nytet lukemana km/ h. Muisti Kuva 5 Monitoiminyttö Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Ajotietokone on varustettu kahdella automaattisesti toimivalla muistialueella. Valittua muistia esietn nytöll» Kuva 5. Osamatkamuistin arvo (muistialue 1) nytetn, kun nyttöön ilmestyy 1. Jos siihen ilmestyy 2, nytetn kokonaismatkamuistin (muistialue 2) tieto. Muistialueen vaihto tehdn lasinpyyhkimen vivun nppimell B» Kuva 6. Osamatkamuisti (muistialue 1) Osamatkamuisti ker virran kytkemisest virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttoainemr. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jlkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysytys kest yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Kokonaismatkamuisti (muistialue 2) Kokonaismatkamuisti ker ajotiedot haluamaltasi mrlt matkoja 19 tuntiin ja 59 minuuttiin tai ajokilometriin saakka, tai jos autossa on informaationyttö, ajotiedot kertn 99 tuntiin 59 minuuttiin saakka tai ajokilometriin saakka. Kun jompi kumpi mainituista arvoista ylittyy, muisti tyhjenee ja laskenta alkaa uudelleen. Sit vastoin kokonaismatkamuisti ei tyhjene 2 tunnin pysytyksen jlkeen kuten osamatkamuisti. Jos akun kytkent irrotetaan, kaikki muistialueisiin 1 ja 2 tallennetut tiedot katoavat. 14 Kyttö

16 Kyttö Kuva 6 Monitoiminyttö: Hallintapaneeli Ulkolmpötila Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Ulkolmpötila nytetn nytöss, kun virta on kytkettyn. Kun ulkolmpötila laskee alle +4:n C:n, ulkolmpötilan nytön eteen tulee lumihiutalesymboli (varoitus tienpinnan jtymisest) ja jrjestelmst kuuluu merkkini. Keinukatkaisimen A» Kuva 6 painamisen jlkeen nkyviin tulee toiminto, joka oli viimeksi valittuna. Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Keinukatkaisin A» Kuva 6 ja nppin B ovat lasinpyyhkimien katkaisimen varressa. Muistin valinta Paina nppint B» Kuva 6. Toimintojen valitseminen Paina lyhyesti keinukatkaisinta A» Kuva 6 ylhlt tai alhaalta. Voit siten selata monitoiminytön eri toimintoja. Nollaus Valitse haluamasi muistialue. Paina painiketta B» Kuva 6 pidempn kuin 1 sekunnin ajan. Valitun muistialueen seuraavat tiedot voidaan nollata katkaisimella B : keskikulutus; ajomatka; keskinopeus; ajoaika. Äl luota pelkstn ulkolmpömittarin nyttöön, ettei tiell ole jt. Myös ulkolmpötilan ollessa +4 C:n tienoilla voi maan pintaan muodostua jt varoitus jtymisest! Ajoaika Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nyttöön tulee ajoaika, joka on kulunut muistin edellisest nollauksesta. Jos ajoaikaa halutaan mitata tietyst hetkest lhtien, on kyseisen hetken painettava painiketta B» Kuva 6 ja siten nollattava muisti. Kummankin muistin suurin nyttö on 19 tuntia ja 59 minuuttia tai 99 tuntia ja 59 minuuttia autoissa, joissa on informaationyttö. Kun tm aika ylitetn, alkaa nyttö taas nollasta. Hetkellinen polttoaineen kulutus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nytöss nytetn hetkellinen kulutus l/100 km 1). Tmn nytön avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. 1) Joidenkin maiden malleissa polttoaineenkulutus nytetn yksiköss km/l. Mittarit ja merkkivalot 15

17 Auton ollessa paikallaan tai hitaasti ajettaessa nytetn polttoaineenkulutus litroina tunnissa 1). Keskikulutus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nytöss nytetn keskikulutus l/100 km 2) muistin edellisen tyhjennyksen jlkeen» Sivu 14. Tmn nytön avulla voit sovittaa ajotapasi haluttuun polttoaineen kulutukseen. Jos halutaan mitata tietyn aikavlin keskikulutus, muisti on tyhjennettv uutta mittausta varten lasinpyyhkimen vivun» Kuva 6 painikkeella B. Tyhjennyksen jlkeen nyttöön ilmestyy noin ensimmisten 300 metrin matkalla pelkstn viivoja. Ajon aikana nytetty arvo pivitetn snnöllisesti vlein. Kulutettua polttoainemr ei nytet. Toimintasde Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nytöss nytetn toimintasde kilometrein. Se ilmoittaa auton jljell olevan ajomatkan nykyisell polttoainemrll ja samalla ajotavalla. Toimintasde nytetn 10 km:n portain. Kun merkkivalo on syttynyt, nytetn varapolttoaineen kyttö 5 km vlein. Toimintasde lasketaan polttoaineenkulutuksen perusteella edellisten 50 kilometrin matkalta. Kun ajat sstelimmin, toimintasde kasvaa. Jos muisti nollataan (akun irtikytkennn yhteydess), lasketaan toimintasteeksi 10 l/100 km; sen jlkeen arvo sovitetaan ajotyylin mukaiseksi. Ajomatka Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nyttöön tulee ajomatka muistin edellisen tyhjennyksen jlkeen» Sivu 14. Jos ajomatkaa halutaan mitata tietyst hetkest lhtien, on kyseisen hetken painettava painiketta B» Kuva 6 ja siten nollattava muisti. Kummankin muistin suurin nyttö on km tai autoissa, joissa on informaationyttö. Kun tm aika ylitetn, alkaa nyttö taas nollasta. Keskinopeus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nytöss nytetn keskinopeus km/h viimeisimmn muistin tyhjennyksen jlkeen» Sivu 14. Mittaa jonkin aikavlin polttoaineen keskikulutus nollaamalla ensin muisti painamalla pyyhinvivun» Kuva 6 nppint B. Tyhjennyksen jlkeen ilmestyy nyttöön noin ensimmisten 300 metrin matkalla viivoja. Ajon aikana nytetty arvo pivitetn snnöllisesti vlein. Ajonopeus Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nytöss on nopeusmittarin 3» Sivu 10 ilmoittama todellinen ajonopeus. 1) Joidenkin maiden malleissa nytetn --,- km/l auton ollessa paikallaan. 2) Joidenkin maiden malleissa polttoaineenkulutus nytetn yksiköss km/l. 16 Kyttö

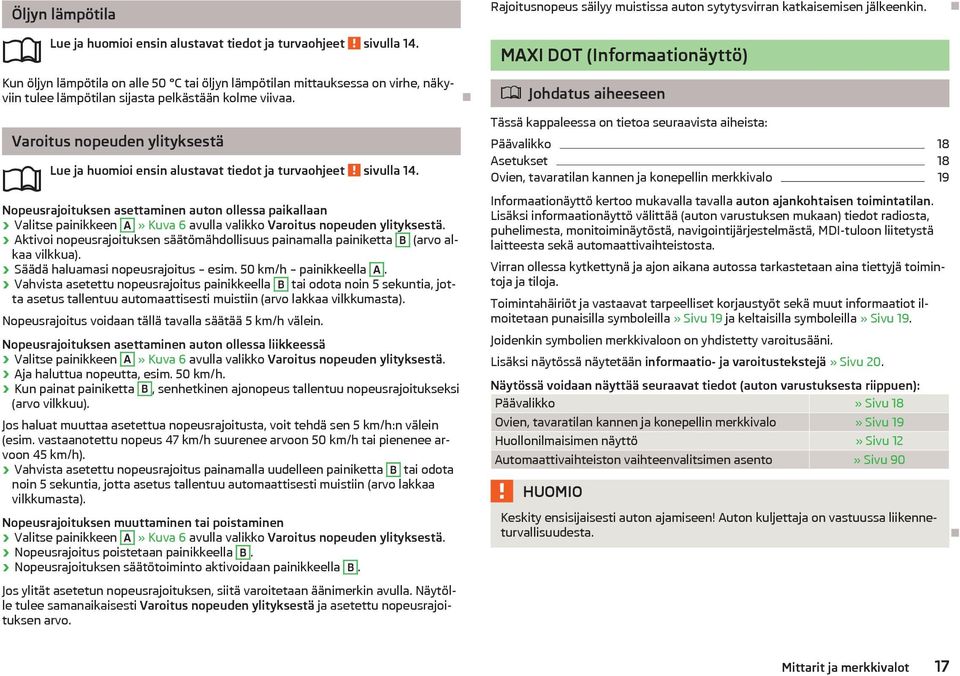

18 Öljyn lmpötila Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Kun öljyn lmpötila on alle 50 C tai öljyn lmpötilan mittauksessa on virhe, nkyviin tulee lmpötilan sijasta pelkstn kolme viivaa. Varoitus nopeuden ylityksest Lue ja huomioi ensin alustavat tiedot ja turvaohjeet sivulla 14. Nopeusrajoituksen asettaminen auton ollessa paikallaan Valitse painikkeen A» Kuva 6 avulla valikko Varoitus nopeuden ylityksest. Aktivoi nopeusrajoituksen stömhdollisuus painamalla painiketta B (arvo alkaa vilkkua). Sd haluamasi nopeusrajoitus esim. 50 km/h painikkeella A. Vahvista asetettu nopeusrajoitus painikkeella B tai odota noin 5 sekuntia, jotta asetus tallentuu automaattisesti muistiin (arvo lakkaa vilkkumasta). Nopeusrajoitus voidaan tll tavalla st 5 km/h vlein. Nopeusrajoituksen asettaminen auton ollessa liikkeess Valitse painikkeen A» Kuva 6 avulla valikko Varoitus nopeuden ylityksest. Aja haluttua nopeutta, esim. 50 km/h. Kun painat painiketta B, senhetkinen ajonopeus tallentuu nopeusrajoitukseksi (arvo vilkkuu). Jos haluat muuttaa asetettua nopeusrajoitusta, voit tehd sen 5 km/h:n vlein (esim. vastaanotettu nopeus 47 km/h suurenee arvoon 50 km/h tai pienenee arvoon 45 km/h). Vahvista asetettu nopeusrajoitus painamalla uudelleen painiketta B tai odota noin 5 sekuntia, jotta asetus tallentuu automaattisesti muistiin (arvo lakkaa vilkkumasta). Nopeusrajoituksen muuttaminen tai poistaminen Valitse painikkeen A» Kuva 6 avulla valikko Varoitus nopeuden ylityksest. Nopeusrajoitus poistetaan painikkeella B. Nopeusrajoituksen stötoiminto aktivoidaan painikkeella B. Jos ylitt asetetun nopeusrajoituksen, siit varoitetaan nimerkin avulla. Nytölle tulee samanaikaisesti Varoitus nopeuden ylityksest ja asetettu nopeusrajoituksen arvo. Rajoitusnopeus silyy muistissa auton sytytysvirran katkaisemisen jlkeenkin. MAXI DOT (Informaationyttö) Johdatus aiheeseen Tss kappaleessa on tietoa seuraavista aiheista: Pvalikko 18 Asetukset 18 Ovien, tavaratilan kannen ja konepellin merkkivalo 19 Informaationyttö kertoo mukavalla tavalla auton ajankohtaisen toimintatilan. Lisksi informaationyttö vlitt (auton varustuksen mukaan) tiedot radiosta, puhelimesta, monitoiminytöst, navigointijrjestelmst, MDI-tuloon liitetyst laitteesta sek automaattivaihteistosta. Virran ollessa kytkettyn ja ajon aikana autossa tarkastetaan aina tiettyj toimintoja ja tiloja. Toimintahiriöt ja vastaavat tarpeelliset korjaustyöt sek muut informaatiot ilmoitetaan punaisilla symboleilla» Sivu 19 ja keltaisilla symboleilla» Sivu 19. Joidenkin symbolien merkkivaloon on yhdistetty varoitusni. Lisksi nytöss nytetn informaatio- ja varoitustekstej» Sivu 20. Nytöss voidaan nytt seuraavat tiedot (auton varustuksesta riippuen): Pvalikko» Sivu 18 Ovien, tavaratilan kannen ja konepellin merkkivalo» Sivu 19 Huollonilmaisimen nyttö» Sivu 12 Automaattivaihteiston vaihteenvalitsimen asento» Sivu 90 Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Mittarit ja merkkivalot 17
