ŠKODA Octavia KÄYTTÖOHJEET

Transkriptio

1 ŠKODA Octavia KÄYTTÖOHJEET

2 Johdanto Olet valinnut Škodan - sydämelliset kiitokset luottamuksesta Uusi Škodasi on auto, jossa on uusinta tekniikkaa ja runsaasti varusteita, joista on varmasti hyötyä jokapäiväisessä auton käytössä. Siksi suosittelemme, että tutustut huolella tähän käyttöohjekirjaan saadaksesi parhaan hyödyn autostasi ja sen varusteista. Jos sinulla ilmenee kysymyksiä tai ongelmia autosi suhteen, niin ota yhteyttä paikalliseen valtuutettuun korjaamoon tai auton maahantuojaan. Siellä ovat kysymykset, herätteet ja kritiikki aina tervetulleita. Kansalliset lakeihin perustuvat määräykset ovat etusijalla tämän ohjeen tietoihin nähden. Toivomme paljon iloa Škodasi kanssa ja aina hyvää matkaa. Škoda Auto

3 2 Johdanto Auton asiapaperit Auton asiakirjoihin kuuluvat tämä Käsikirja, Huoltokaavio sekä ita matkalle. Sitäpaitsi mukana voi olla automallin ja varustuksen mukaan erilaisia ohjeita ja lisätietoja (esim. radion käyttöohje). Jos jokin edellä mainituista julkaisuista puuttuu, käänny Škoda-liikkeen puoleen. Pitää ottaa huomioon, että auton tekniset asiakirjat ovat aina etusijalla näiden käyttöohjekirjojen tietoihin nähden. Käyttöohjekirja Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot mutta ei erikoisvarusteita, mallivaihtoehtoja eikä markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Katso oman autosi varustetaso kauppasopimukseen liittyvistä asiakirjoista, jonka olet saanut auton hankinnan yhteydessä. Lisätietoja saat Škoda-liikkeestä. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. Käyttöä koskevien informaatioiden lisäksi käyttöohjekirja sisältää tärkeitä käyttö- ja hoito-ohjeita oman turvallisuutesi vuoksi ja autosi arvon säilymiseksi. Kirjassa on arvokkaita vihjeitä ja neuvoja. issa neuvotaan, miten voit ajaa turvallisesti, taloudellisesti ja ympäristöystävällisesti. säilymiseen ja on sitä paitsi monissa tapauksissa edellytyksenä takuukorvausvaatimuksille. Huoltovihko sisältää: Auton tiedot, Huollon ajankohdat, Katsauksen huoltotöistä, Huolto-ohjeet, Škoda Ajoturvan (koskee vain joitakin maita) et takuuajalle. Takuukorvausvaatimuksen edellytyksenä on vahvistus tehdyistä huoltotöistä. Ota siksi huoltovihko aina mukaan, kun viet autosi Škoda-huoltoon. Jos huoltovihko on kadonnut tai huonokuntoinen, käänny sen Škodahuollon puoleen, jossa autosi säännöllisesti huolletaan. Sieltä saat uuden huoltovihon, johon on vahvistettu aikaisemmin tehdyt huoltotyöt. Neuvoja matkalle Sisältää joidenkin maiden tärkeitä puhelinnumeroja sekä Škodamaahantuojien ja -huoltoliikkeiden osoitteet ja puhelinnumerot. Turvallisuussyistä on ehdottomasti otettava huomioon myös varusteita, muutoksia ja varaosia koskevat informaatiot sivu 199. Mutta myös muut tämän käyttöohjekirjan luvut ovat tärkeitä, sillä auton asiallinen käyttö auttaa - säännöllisen hoidon ja huollon lisäksi - arvon

4 Sisällysluettelo 3 Sisällysluettelo Tämän käyttöohjekirjan rakenne (selitykset) Käyttö Ohjaamo Yleistä Pikaohje Perustoiminnot ja tärkeitä ohjeita Mittarit ja merkkivalot Mittariston yleiskuva Käyntinopeusmittari Nopeusmittari Jäähdytysnesteen lämpömittari Polttonestemittari Matkamittari Huoltovälin näyttö Digitaalikello Vaihtamissuositus Monitoiminäyttö (ajotietokone) MAXI DOT-näyttö (Informaationäyttö) Auto-Check-tarkastus Merkkivalot Lukituksen avaaminen ja lukitseminen Auton virta-avain Lapsilukitus Keskuslukitus Kauko-ohjaus Kauko-ohjauksen synkronointi Murtohälytin Sähkötoimiset lasinnostimet Sähkötoiminen kattoluukku/kattoikkuna Valot ja näkeminen Valot Sisävalaistus Näkeminen Tuulilasinpyyhkimien ja -pesimen katkaisin.... Taustapeli Istuminen ja lastaaminen Etuistuimet Etuistuimien säätäminen sähkötoimisesti Pääntuet Keskipaikan pääntuki takana Takaistuimet Polkimet Tavaratila Verkkoväliseinä (Combi) Kattoteline Mukiteline Lipukkeenpidin Tuhkakuppi Savukkeensytytin, pistorasiat Tavaralokerot Yleistä Käsinelokero etumatkustajan puolella Etumatkustajan puoleisen tavaralokeron jäähdytys Tavaralokero kuljettajan puolella Tavaralokero kojelaudassa Tavaralokero keskikonsolissa edessä Tavaraverkko keskikonsolissa edessä Lokero silmälaseille Tavaralokero etuovissa Tavaralokero etumatkustajan istuimen alla.... Etuistuinten lokerollinen kyynärnoja Tavaralokerolla varustettu takaistuimen kyynärnoja Tavaralokero keskikonsolissa takana Takaistuimen selkänoja varustettuna suksiluukulla Suksipussi Sivulokero Tavaralokero takaistuimen takana (Combi)..... Vaatekoukut Lämmitys ja ilmastointilaite Johdanto Kuvaus ja ohjeita Ilmastointilaitteen taloudellinen käyttäminen.. Toimintahäiriöitä Ilmasuuttimet Lämmitys Ilmastointilaite (käsisäätöinen ilmastointilaite). Climatronic (automaattisäätöinen ilmastointilaite) Lisälämmitys (pysäköintilämmitys ja -tuuletus). Liikkeellelähtö ja ajaminen Ohjauspyörän asennon säätäminen Virtalukko Moottorin käynnistäminen Moottorin sammuttaminen Vaihtaminen (käsivaihteisto) Seisontajarru Peruutustutka Pysäköintitutka edessä ja takana Vakionopeudensäädin (GRA) (START-STOP) Automaattivaihteisto Automaattivaihteisto Kommunikointi Monitoimiohjauspyörä Matkapuhelimet ja LA-puhelinjärjestelmät..... Universal GSM II -puhelinvalmius Puheohjaus GSM III -puhelinvalmius Puheohjaus Internet-yhteys Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

5 4 Sisällysluettelo Musiikin toisto ja Bluetooth Multimedia Käyttö Passiivinen turvallisuus Perusasiat Oikea istuma-asento Turvavyöt Miksi turvavyöt? Keulakolarin fysikaalinen periaate Tärkeitä turvallisuusohjeita turvavöiden käyttöön Miten turvavyöt kiinnitetään oikein? Turvatyynyjärjestelmä Turvatyynyjärjestelmän esittely Etuturvatyynyt Sivuturvatyynyt Yläturvaverhot Turvatyynyn poiskytkeminen Lasten turvallinen kuljettaminen Tärkeitä tietoja lapsia kuljettaville! Lastenistuin Lastenistuimen kiinnitys ISOFIX -järjestelmällä Lastenistuimen kiinnitys Top Tether -järjestelmällä Ajovihjeitä Älykästä tekniikkaa Elektroninen ajonvakautusohjelma (ESP) Jarruttaminen Jarrutehostin Lukkiutumaton jarrujärjestelmä (ABS) Hätäjarrutustehostin Mäkilähtöapu Sähkömekaaninen ohjaustehostin Rengaspaineet Hiukkassuodatin (dieselmoottori) Ajaminen ja ympäristö Ensimmäiset kilometriä ja sen jälkeen.... Katalysaattori Taloudellinen ja ympäristöystävällinen ajaminen Ympäristöystävällisyys Ajaminen ulkomailla Auton vaurioiden välttäminen Vedessä ajaminen Perävaunun vetäminen Perävaunun vetäminen Käyttövihjeitä Auton hoito ja auton puhdistaminen Yleistä Auton hoitaminen ulkona Auton sisäpuolen hoitaminen Polttoaine Bensiini Biopolttoaine etanoli E Diesel Tankkaaminen Tarkastaminen ja täyttäminen Moottoritila Moottoriöljy Jäähdytysjärjestelmä Jarruneste Akku Lasinpesulaite Pyörät ja renkaat Pyörät Lisävarusteet, muutokset ja varaosat Yleistä Ongelmatilanteet Ongelmatilanteet Ensiapulaukku ja varoituskolmio (Octavia)..... Ensiapulaukku ja varoituskolmio (Combi) Sammutin Auton työkalut Varapyörä Pyöränvaihto Renkaankorjaussarja Käynnistysapu Auton hinaaminen Varokkeet ja lamput Sähköjärjestelmän varokkeet Lamput Tekniset tiedot Tekniset tiedot Yleisiä ohjeita Käytetyt lyhennykset Suorituskyky Paino Auton tunnistetiedot Polttoaineen kulutus ECE-määräysten ja EUdirektiivien mukaisesti Mitat Moottoriöljyn luokitukset Moottori 1,2 l/77 kw TSI - EU Moottori 1,4 l/59 kw - EU4, EU Moottori 1,4 l/90 kw TSI - EU Moottori 1,6 l/75 kw - EU2, EU4, EU Moottori 1,8 l/118 kw TSI - EU5, EU2 DDK (1,8 l/112 kw TSI - EU5) Moottori 2,0 l/147 kw TSI - EU5, EU2 DDK Moottori 1,6 l/77 kw TDI CR - EU Moottori 1,9 l/77 kw TDI PD - EU Moottori 2,0 l/81 kw TDI CR - EU4, EU

6 Sisällysluettelo 5 Moottori 2,0 l/103 kw TDI CR - EU4, EU Moottori 2,0 l/125 kw TDI CR - EU Aakkosellinen hakemisto Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

7 6 Tämän käyttöohjekirjan rakenne (selitykset) Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään toivotun informaation. Luvut Useimmat kappaleet koskevat kaikkia automalleja. Koska varusteluvaihtoehdot saattavat ollakin hyvin moninaisia, ei voida välttää sitä, että huolimatta lukujen jaottelusta mainitaan satunnaisesti myös varusteita, joita autossasi ei ole. Pikainformaatio ja johdanto Jokaisella kappaleella on otsikko. Sen jälkeen seuraa lyhyt informaatio (suurikokoisella kursiivilla), joka kertoo, mitä tässä kappaleessa käsitellään. Kuvan jälkeen seuraa useimmiten johdanto (suhteellisen suurin kirjaimin), joka kuvaa tarvittavat toimenpiteet). Toteutettavat työvaiheet on merkitty ajatusviivalla. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Merkkien selitys Luku päättyy. Luku jatkuu seuraavalla sivulla. et Kaikki neljä ohjetyyppiä, joita tekstissä on käytetty, on aina esitetty kunkin kappaleen lopussa. Tärkeimmät ohjeet ovat tunnistettavissa HUOMIO-otsikosta. Nämä HUOMIOohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. Tekstistä löytyy usein kaksoisnuoli, jota seuraa pieni varoitusmerkki. Pane ehdottomasti merkille nämä Huomio!-ohjesymbolit kappaleen lopussa. Varoitus! Varoitus -ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö -ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttonesteen kulutuksen vähentämiseen. Tavallinen muistuttaa yleisesti tärkeistä informaatioista.

8 7 Käyttö Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

9 8 Ohjaamo Kuva 1 Ohjaamo

10 Ohjaamo 9 Ohjaamo Yleistä Yleiskuvasta näet nopeasti auton mittarit ja hallintalaitteet. A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 Sähkötoimiset ikkunannostimet Sähköisen ulkopeilin säädin Ilmasuuttimet Monitoimikatkaisimen vipu: Suuntavalot, kaukovalot ja seisontavalot, valomerkki Vakionopeudensäädin Ohjauspyörä jossa on: äänitorvi kuljettajan turvatyyny ja radion, radionavigaattorin ja puhelimen käyttönäppäimet... Mittaristo: Mittaristo: Mittarit ja merkkivalot Monitoimikatkaisimen vipu: Monitoiminäyttö Tuulilasinpyyhkimien ja -pesimen katkaisin Kiertosäädin kuljettajan istuinlämmitykselle Ilmasuuttimet Hälytysvilkkujen katkaisin Tavaralokero kojelaudassa Varustuksen mukaan: Radio Radionavigaattori Kiertosäädin matkustajan istuinlämmitykselle Tavaralokero etumatkustajan puolella etumatkustajan turvatyynyn katkaisin (etumatkustajan puolella kojelaudan lokerossa) Etumatkustajan turvatyyny Varokerasia (kojelaudan sivulla) A18 Valokatkaisin A19 Mittariston valaistuksen säätöpyörä ja valojen suuntauksen A20 A21 säätöpyörä Konepellin avausvipu Tavaralokero kuljettajan puolella , A22 A23 A24 A25 A26 A27 A28 A29 A30 Ohjauspyörän säätövipu Virtalukko Varustuksen mukaan: Lämmityslaitteen käyttö Ilmastointilaitteen käyttö Climatronic-järjestelmän käyttö ASR-järjestelmän katkaisin Pysäköintitutka edessä ja takana Varustuksen mukaan: Vaihdetanko (käsivaihteisto) Vaihteenvalitsin (automaattivaihteisto) Rengaspaineet Varustuksen mukaan: Tuhkakuppi Tavaralokero etumatkustajan turvatyynyn katkaisimen merkkivalo Tehdasasennettua radiota ja radionavigaattoria varten on erilliset käyttöohjeet. Oikeanpuoleisella ohjauksella varustetuissa autoissa hallintalaitteiden järjestys poikkeaa kuvatusta järjestyksestä osittain sivu 8, kuva 1. Symbolit vastaavat kuitenkin yksittäisiä laitteita. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

11 10 Pikaohje Pikaohje Perustoiminnot ja tärkeitä ohjeita Ohjauspyörän asennon säätäminen Johdanto Pikaohjeen tarkoitus on tutustuttaa sinut nopeasti autosi tärkeimpiin laitteisiin. Noudata kaikkia käsikirjan myöhemmissä luvuissa olevia ohjeita. Auton lukitseminen ja lukituksen avaaminen Kuva 3 Säädettävä ohjauspyörä: Vipu ohjauspylvään alapuolella/oikea etäisyys ohjauspyörästä Kuva 2 Keskuslukituksen radiokaukoohjain ja avain A1 Auton lukituksen avaaminen A2 Tavaratilan luukun avaaminen A3 Auton lukitseminen A4 Avaimen taittaminen esille/sisään Lisävihjeitä sivu 40, Auton lukituksen avaaminen ja lukitseminen. Ohjauspyörän asentoa voidaan säätää korkeus- ja pituussuunnassa. Käännä ohjauspylvään alapuolella oleva vipu alas kuva 3 - vasemmalla. Aseta ohjauspyörä haluttuun asentoon (korkeus- ja etäisyyssuunnassa). Nosta vipu ylöspäin vasteeseen saakka. Lisävihjeitä sivu 101, Ohjauspyörän asennon säätäminen. Säädä ohjauspyörä siten, että ohjauspyörän ja rintalastan väli on vähintään 25 cm kuva 3 - oikealla. Jos tästä minimietäisyydestä ei pidetä huolta, ei turvatyynyjärjestelmä voi suojata - hengenvaara! Ohjauspyörää ei saa säätää ajon aikana! Turvallisuussyistä vivun täytyy olla aina tiukasti ylös painettuna, ettei ohjauspyörä muuta asentoaan tahattomasti ajon aikana - onnettomuusvaara!

12 Pikaohje 11 Turvavyön korkeudensäätö A2 Istuinkorkeuden säätäminen A3 Selkänojan kaltevuuden säätäminen A4 Ristiseläntuen säätäminen Lisävihjeitä sivu 62, Etuistuimien säätäminen. Kuljettajan istuinta saa säätää vain auton ollessa paikallaan - onnettomuusvaara! Kuva 4 Etuistuin: Turvavyön korkeudensäätö Ulkopeilin sähkösäätö Paina ja työnnä korkeudensäätökappaletta haluttuun suuntaan ylös- tai alaspäin kuva 4. Kokeile säädön jälkeen vetämällä voimakkaasti vyöstä, onko korkeudensäätökappale varmasti lukkiutunut. Lisävihjeitä sivu 139, Turvavyön korkeudensäätö etuistuimilla. Säädä turvavyön korkeus siten, että olkavyö kulkee likimain olkapään keskikohdan yli - ei missään tapauksessa kaulan kohdalta! Etuistuimien säätäminen Kuva 6 Oven sisäpuoli: Suuntausnuppi Ulkopeilien lämmitys Oikean ja vasemman ulkopeilin säätäminen samanaikaisesti Oikean ulkopeilin säätäminen Toiminnan poiskytkeminen Molempien peilien taittaminen korin suuntaisiksi Kuva 5 Istuimen säätöosat Lisävihjeitä sivu 60, Ulkopeilit. A1 Istuimen säätäminen pituussuunnassa Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

13 12 Pikaohje Valot sytyttäminen ja näkyminen Suunta- ja kaukovalokatkaisin Kuva 7 Kojelauta: Valokatkaisin Kuva 8 Suuntavalo- ja kaukovalokatkaisin Automaattinen valojen sammuttaminen Kaikkien valojen sammuttaminen/päiväajovalot Seisontavalojen sytyttäminen Lähi- ja kaukovalojen sytyttäminen Sumuvalot Takasumuvalo A Suuntavalo oikealle AB Suuntavalo vasemmalle AC Lähi- ja kaukovalojen vaihtaminen AD Kaukovalomerkki Lisävihjeitä sivu 52, Suunta- ja kaukovalokatkaisin. Lasinpyyhkimien katkaisin Lisävihjeitä sivu 47, Valojen sytyttäminen ja sammuttaminen. Kuva 9 Lasinpyyhkimien katkaisin A Tihkukytkin, sadeanturin herkkyyden asetus A0 Pyyhkiminen pysäytettynä A1 Taukoajastus A2 Hidas pyyhkiminen

14 Pikaohje 13 A3 A4 A5 Nopea pyyhkiminen Kertapyyhkäisy Pyyhkimien ja pesimen automatiikka Tankkaaminen Takalasinpyyhin A6 Tihkusadepyyhkäisy 6 sekunnin välein A7 Pyyhkimien ja pesimen automatiikka Lisävihjeitä sivu 56, Lasinpyyhin. Sähkötoimiset ikkunannostimet Kuva 11 Auton oikealla sivulla: Polttoainesäiliön kannen avaaminen/polttoainesäiliön kansi avattuna ja tulppa auki Polttoainesäiliön kansi avautuu lukituksesta ja lukkiutuu automaattisesti keskuslukituksen mukaan. Polttoainesäiliön korkin avaaminen Paina polttoainesäiliön kantta keskeltä vasemmalta nuolen suuntaan kuva 11 - vasemmalla. Kuva 10 Nuppi kuljettajan ovessa A Kuljettajan oven ikkunannostimen katkaisin AB Etumatkustajan oven ikkunannostimen katkaisin AC Oikean takaoven lasinnostimen katkaisin AC Vasemman takaoven lasinnostimen katkaisin AS Varmuuskatkaisin Lisävihjeitä sivu 42, Sähkötoimiset lasinnostimet. Pidä polttoaineen täyttöputken korkkia paikallaan ja avaa lukitus kääntämällä auton avaimella vastapäivään (koskee autoja, joissa ei ole automaattista polttoainesäiliön kannen lukituksen avausta). Kierrä korkki vastapäivään irti ja laita se yläpuolelta polttoainesäiliön kanteen kuva 11 - oikealla. Polttoainesäiliön korkin sulkeminen Kierrä kantta myötäpäivään, kunnes se naksahtaa kuuluvasti. Pidä polttoaineen täyttöputken korkkia paikallaan ja lukitse kääntämällä auton avaimella myötäpäivään (koskee autoja, joissa ei ole automaattista polttoainesäiliön kannen lukitusta). Sulje polttoainesäiliön kansi niin, että se lukkiutuu. Lisävihjeitä sivu 181, Tankkaaminen. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

15 14 Pikaohje Konepellin lukituksen avaus Moottoriöljytason tarkastaminen Kuva 12 Konepellin avausvipu Kuva 14 Öljynmittapuikko Vedä kuljettajan puolella kojelaudan alla olevasta avausvivusta kuva 12. Konepellin avaaminen A Öljyä ei saa lisätä. AB Öljyä voi lisätä. AC Öljyä on lisättävä. Lisävihjeitä sivu 185, Moottoriöljyn tarkastus. Kuva 13 Etusäleikkö: Konepellin avausvipu/konepellin varmistaminen tukitangon avulla Vedä lukitusvipua nuolen suuntaan A1 kuva 13. Konepellin lukitus avautuu. Ota tukitanko pidikkeestä. Aseta sen pää konepellissä olevaan aukkoon A2. Lisävihjeitä sivu 183, Konepellin avaaminen ja sulkeminen.

16 Mittarit ja merkkivalot 15 Mittarit ja merkkivalot Mittariston yleiskuva Kuva 15 Mittaristo A1 A2 A3 A4 A5 Käyntinopeusmittari sivu 15 Nopeusmittari sivu 16 Jäähdytysnesteen lämpömittari sivu 16 Näyttö kokonaisajomatkan näyttö sivu 16 huollonilmaisin sivu 17 digitaalikello sivu 18 monitoiminäytöllä sivu 18 informaationäytöllä sivu 21 Valintanuppi; käyttötapa (kierrä nuppia)/asetukset (paina nuppia): asetus tunnit/minuutit Toisen nopeusnäytön aktivointi tai aktivoinnin poisto: mph tai km/h Huoltoväli - jäljellä olevien päivien ja kilometri- tai mailimäärän näyttö seuraavaan huoltoon/nollaus 1) osamatkamittarin nollaus Huollonilmaisimen nollaus näyttötilan aktivointi/aktivoinnin poisto A6 Polttonestemittari sivu 16 Käyntinopeusmittari Käyntinopeusmittarin asteikon A1 kuva 15 punaisella alueella moottorin ohjausyksikkö alkaa rajoittaa moottorin käyntinopeutta. Moottorin ohjausyksikkö rajoittaa kierrosluvun turvalliselle alueelle. Vaihda suuremmalle vaihteelle tai siirrä automaattivaihteiston vaihteenvalitsin kohtaan D, ennen kuin moottorin käyntinopeus saavuttaa punaisen alueen. Älä käytä moottoria korkealla käyntinopeudella totutusajovaiheessa äläkä moottorin ollessa kylmä sivu ) Koskee maita, joissa on käytössä brittiläiset mittayksiköt. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

17 16 Mittarit ja merkkivalot Ympäristöohje Kun vaihdat suuremmalle vaihteelle sopivaan aikaan, säästät polttoainetta, suojelet ympäristöä, vähennät moottorin melua, säästät moottoria ja pidennät sen käyttöikää. Nopeusmittari Varoitus nopeuden ylityksestä Kun 120 km/h nopeus ylitetään, kuuluu varoitusääni. Kun nopeus laskee tämän nopeusrajan alapuolelle, varoitusääni lakkaa kuulumasta. Jäähdytysnesteen lämpömittari Jäähdytysnesteen lämpömittari A3 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Välttääksesi moottorivaurion huomioi seuraavat lämpötilaohjeet: Kylmä alue Jos osoitin on asteikon vasemmalla alueella, moottori ei ole vielä saavuttanut normaalia käyntilämpötilaansa. Vältä moottorin suuria käyntinopeuksia ja moottorin voimakasta kuormittamista. Käyttöalue Moottori on saavuttanut käyttölämpötilansa, kun osoitin on siirtynyt asteikon keskialueelle. Suurella moottorin kuormituksella ja korkean ulkolämpötilan vallitessa osoitin voi vielä siirtyä hieman oikealle. Tämä on normaalia, jos mittariston merkkivalo ei pala. Jos mittaristossa vilkkuu symboli, on joko jäähdytysnesteen lämpötila liian korkea tai jäähdytysnesteen taso liian matala. Ota huomioon vihjeet sivu 29, Jäähdytysnesteen lämpötila/jäähdytysnestetaso. Muista varoitus sivu 184, Työskentely moottoritilassa, ennen konepellin avaamista ja jäähdytysnesteen tarkistusta. Varoitus! Lisävalot ja muut rakennelmat jäähdyttimen säleikön edessä huonontavat jäähdytysnesteen jäähdyttävää vaikutusta. Ulkolämpötilan ja moottorin kuormituksen ollessa korkea on olemassa moottorin ylikuumenemisen vaara! Polttonestemittari Polttonestemittari A6 sivu 15, kuva 15 toimii vain virran ollessa kytkettynä. Polttoainesäiliön tilavuus on noin 55 tai 60 litraa 2). Kun osoitin on varasäiliön kohdalla, mittaristossa palaa merkkivalo. Silloin on vielä jäljellä n. 9 l. polttoainetta. Tämä symboli muistuttaa siitä, että auto täytyy tankata. Informaationäytössä näytetään: Please refuel. (Tankkaa!) Lisäksi kuuluu merkkiääni. Varoitus! Älä aja koskaan polttonestesäiliötä täysin tyhjäksi! Moottori saattaa käydä epätasaisesti, kun polttoaineensyöttö on epäsäännöllistä. Palamatonta polttonestettä voi joutua pakoputkistoon ja vahingoittaa katalysaattoria. Kun olet tankannut polttoainesäiliön täyteen ja ajata vauhdikkaasti vaihtelevissa olosuhteissa (esim. paljon mutkia, jarrutuksia, jyrkkiä ylä- ja alamäkiä), saattaa polttoainesäiliön näyttö osoittaa yhtä jakoväliä vähemmän. Kun pysäytät auton tai ajat hillitymmin, osoitin näyttää polttoainemäärän jälleen oikein. Tämä ilmiö ei ole vika eikä toimintahäiriö. Matkamittari Kuljettu matka näytetään kilometreinä (km). Joissakin maissa käytetään mittayksikkönä maileja. Nollausnuppi Nollaa osamatkamittari painamalla nollausnuppia A5 sivu 15, kuva 15 n. 1 s. 2) Koskee malleja Octavia Combi 4x4 ja Octavia Scout.

18 Mittarit ja merkkivalot 17 Osamatkamittari (trippimittari) Osamatkamittari näyttää ajetun matkan, joka on ajettu osamatkamittarin edellisestä nollauksesta metrin tai 1/10-mailin tarkkuudella. Matkamittari Matkamittari näyttää autolla ajetun kokonaismatkan kilometreinä. Vikanäyttö Jos mittaristossa on vika, näytössä on jatkuvasti Error. Korjauta vika mahdollisimman pian valtuutetulla korjaamolla. Älä käytä turvallisuutesi takia osamatkamittarin nollausnuppia ajon aikana! Jos aktivoidaan informaationäytöllä varustetun auton toinen tapa näyttää ajonopeus (mph tai km/h), lukema näytetään kokonaismatkamittarin lukeman paikalla. Huoltovälin näyttö Näytön ulkonäkö voi olla erilainen auton varustuksen mukaan. Kuva 16 Huollonilmaisimen näyttö: Vihje Huollonilmaisimen näyttö Ennen määräaikaishuollon km-määrän täyttymistä näytetään sytytysvirran kytkemisen jälkeen avainsymboli ja jäljellä olevien kilometrien määrä kuva 16. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytössä näytetään: Service in... km or... days. (Huoltoon jäljellä... km tai... päivää) Kilometrimäärä ja vastaavasti päivien määrä seuraavan huoltoon muuttuu 100 km portain ja vastaavasti päivittäin. Kun määräaikaishuollon ajankohta on saavutettu, syttyy näyttöön vilkkuva avainsymboli 20 sekunniksi ja teksti Service. Informaationäytössä näytetään: Service now! (Huolto nyt!) Ilmoitus matkasta ja päivistä seuraavaan määräaikaishuoltoon Näet painiketta A5 painamalla huoltoon jäljellä olevien päivien lukumäärän ja kilometrimäärän sivu 15, kuva 15. Näyttöön tulee 10 sekunniksi avainsymboli ja jäljellä olevat kilometrit. Samalla näytetään myös seuraavaan huoltoon jäljellä olevien päivien lukumäärä. Informaationäytöllä varustetuissa autoissa tämä näyttö kutsutaan valikolla Settings (Asetukset) sivu 23. Informaationäyttöä näkyy 10 sekunnin ajan: Service in... km or... days. (Huoltoon jäljellä... km tai... päivää) Huollonilmaisimen nollaus Määräaikaishuollon ilmoituksen voi nollata vasta, kun huoltoilmoitus tai vähintään yksi ennakkovaroitus on tullut mittariston näytölle. Suosittelemme, että annat kuittauksen merkkihuollon tehtäväksi. Merkkihuolto: nollaa näytön muistin, kun vastaava huoltotyö on tehty, tekee merkinnän huoltovihkoon, liimaa kojelaudan päätyyn kuljettajan puolelle tarran, johon on merkitty seuraavan huollon ajankohta. Voit nollata huoltovälien näytön nupista A5 sivu 15, kuva 15. Informaationäytöllä varustetuissa autoissa tämä näyttö kutsutaan valikolla Settings (Asetukset) sivu 23. Varoitus! Suosittelemme, että huollonilmaisimen näyttöä ei nollata itse, koska se voi aiheuttaa huollonilmaisimen näytön virheellisen säädön ja siitä aiheutuvia häiriöitä autoon. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

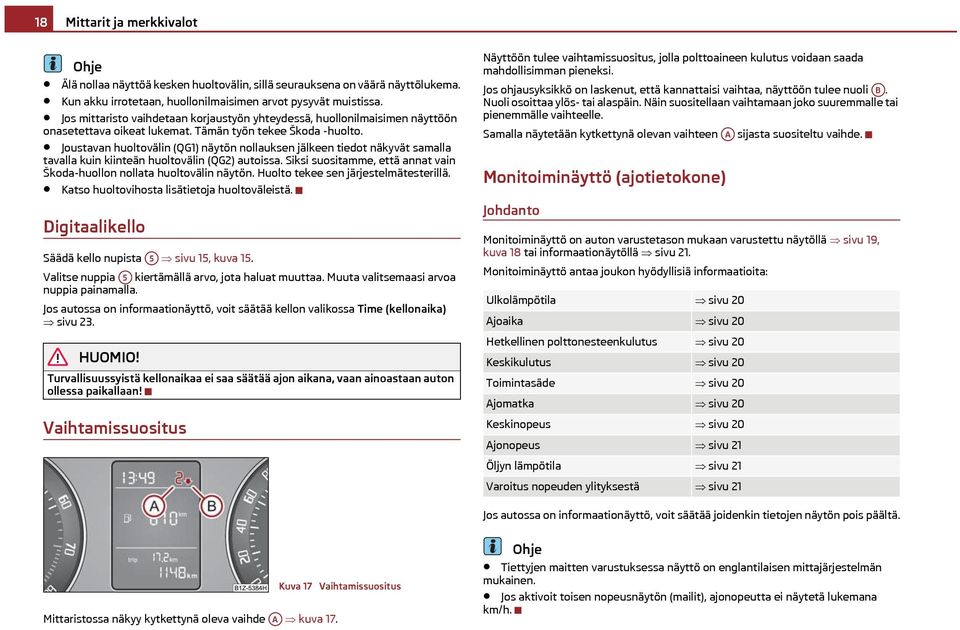

19 18 Mittarit ja merkkivalot Älä nollaa näyttöä kesken huoltovälin, sillä seurauksena on väärä näyttölukema. Kun akku irrotetaan, huollonilmaisimen arvot pysyvät muistissa. Jos mittaristo vaihdetaan korjaustyön yhteydessä, huollonilmaisimen näyttöön onasetettava oikeat lukemat. Tämän työn tekee Škoda -huolto. Joustavan huoltovälin (QG1) näytön nollauksen jälkeen tiedot näkyvät samalla tavalla kuin kiinteän huoltovälin (QG2) autoissa. Siksi suositamme, että annat vain Škoda-huollon nollata huoltovälin näytön. Huolto tekee sen järjestelmätesterillä. Katso huoltovihosta lisätietoja huoltoväleistä. Digitaalikello Säädä kello nupista A5 sivu 15, kuva 15. Valitse nuppia A5 kiertämällä arvo, jota haluat muuttaa. Muuta valitsemaasi arvoa nuppia painamalla. Jos autossa on informaationäyttö, voit säätää kellon valikossa Time (kellonaika) sivu 23. Turvallisuussyistä kellonaikaa ei saa säätää ajon aikana, vaan ainoastaan auton ollessa paikallaan! Vaihtamissuositus Näyttöön tulee vaihtamissuositus, jolla polttoaineen kulutus voidaan saada mahdollisimman pieneksi. Jos ohjausyksikkö on laskenut, että kannattaisi vaihtaa, näyttöön tulee nuoli AB. Nuoli osoittaa ylös- tai alaspäin. Näin suositellaan vaihtamaan joko suuremmalle tai pienemmälle vaihteelle. Samalla näytetään kytkettynä olevan vaihteen A sijasta suositeltu vaihde. Monitoiminäyttö (ajotietokone) Johdanto Monitoiminäyttö on auton varustetason mukaan varustettu näytöllä sivu 19, kuva 18 tai informaationäytöllä sivu 21. Monitoiminäyttö antaa joukon hyödyllisiä informaatioita: Ulkolämpötila sivu 20 Ajoaika sivu 20 Hetkellinen polttonesteenkulutus sivu 20 Keskikulutus sivu 20 Toimintasäde sivu 20 Ajomatka sivu 20 Keskinopeus sivu 20 Ajonopeus sivu 21 Öljyn lämpötila sivu 21 Varoitus nopeuden ylityksestä sivu 21 Jos autossa on informaationäyttö, voit säätää joidenkin tietojen näytön pois päältä. Kuva 17 Vaihtamissuositus Mittaristossa näkyy kytkettynä oleva vaihde A kuva 17. Tiettyjen maitten varustuksessa näyttö on englantilaisen mittajärjestelmän mukainen. Jos aktivoit toisen nopeusnäytön (mailit), ajonopeutta ei näytetä lukemana km/h.

20 Mittarit ja merkkivalot 19 Tallennus Lasinpyyhkimen katkaisimen ja monitoimiohjauspyörän näppäinten käyttö Kuva 18 Monitoiminäyttö Ajotietokone on varustettu kahdella automaattisesti toimivalla muistialueella. Näyttöalueen keskellä näytetään valittu muisti kuva 18. Osamatkamuistin arvo (muistialue 1) näytetään, kun näyttöön ilmestyy 1. Jos siihen ilmestyy 2, näytetään kokonaismatkamuistin (muistialue 2) tieto. Vaihda muistialue lasinpyyhkimien vivun näppäimellä AB kuva 19 tai monitoimiohjauspyörän näppäimellä AD kuva 19. Osamatkamuisti (muistialue 1) Osamatkamuisti kerää virran kytkemisestä virran katkaisuun seuraavat tiedot: ajoaika, ajomatka ja kulutettu polttonestemäärä. Jos ajamista jatketaan 2 tunnin kuluessa virran katkaisun jälkeen, otetaan uudet arvot mukaan voimassaolevan ajoinformaation laskentaan. Jos pysäytys kestää yli kahden tunnin ajan, muisti tyhjenee automaattisesti. Kokonaismatkamuisti (muistialue 2) Kokonaismatkamuisti kerää ajotiedot mistä tahansa määrästä yksittäisiä ajomatkoja yhteensä 19 tunnin ja 59 minuutin ajoaikaan tai km ajomatkaan asti. Informaationäytöllä varustetuissa autoissa ajotiedot kerätään 99 tuntiin ja 59 minuuttiin tai ajokilometriin saakka. Kun jompi kumpi mainituista arvoista ylittyy, muisti tyhjenee ja laskenta alkaa uudelleen. Sitä vastoin kokonaismatkamuisti ei tyhjene 2 tunnin pysäytyksen jälkeen kuten osamatkamuisti. Jos akun kytkentä irrotetaan, kaikki muistialueisiin 1 ja 2 tallennetut tiedot katoavat. Kuva 19 Monitoiminäyttö: Lasinpyyhkimen katkaisimen käyttönäppäimet/monitoimiohjauspyörän käyttönäppäimet Keinukatkaisin A ja näppäin AB ovat lasinpyyhkimien katkaisimen varressa kuva 19. Vaihtaminen ja nollaus tehdään monitoimiohjauspyörän säätöpyörällä AD. Muistialueen valitseminen Valitse haluamasi muistialue napauttamalla lyhyesti lasinpyyhkimen katkaisimen näppäintä AB tai monitoimiohjauspyörän näppäintä AD. Toimintojen valitseminen lasinpyyhkimen katkaisimen avulla Paina keinukytkintä A ylös- tai alaspäin yli 0,5 s. Näin voit selata monitoiminäytön eri toimintoja. Toimintojen valitseminen monitoimiohjauspyörän avulla Hae monitoiminäytön valikko näppäintä AC painamalla. Käännä säätöpyörää AD ylös- tai alaspäin. Siirryt monitoiminäytössä toiminto kerrallaan eteenpäin. Toimintojen nollaus Valitse haluttu muistialue. Paina näppäintä AB tai AD yli yhden sekunnin ajan. Voit nollata valitun muistialueen seuraavat arvot lasinpyyhkimen katkaisimen näppäimellä AB tai monitoimiohjauspyörän näppäimellä AD : Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

21 20 Mittarit ja merkkivalot Keskikulutus, Ajomatka, Keskinopeus, Ajoaika. Ajotietokonetta voidaan käyttää vain virran ollessa kytkettynä. Kun virta kytketään, näyttöön tulee se toiminto, joka oli viimeksi valittuna ennen virran katkaisua. Ulkolämpötila Ulkolämpötila näytetään näytössä, kun virta on kytkettynä. Kun ulkolämpötila laskee alle +4 C, ulkolämpötilan näytön eteen tulee lumihiutalesymboli (varoitus tienpinnan jäätymisestä) ja kuuluu merkkiääni. Paina pyyhinvivussa olevaa keinukatkaisinta A sivu 19, kuva 19 tai näppäintä AC monitoimiohjauspyörässä sivu 19, kuva 19. Viimeksi näytetty toiminto näytetään. Älä luota pelkästään ulkolämpömittarin näyttöön, ettei tiellä ole jäätä. Huomaa, että myös ulkolämpötilan ollessa +4 C tienoilla voi maan pintaan muodostua jäätä - varoitus jäätymisestä! Ajoaika Näyttöön tulee ajoaika, joka on kulunut muistin edellisestä nollauksesta. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti painamalla pyyhinvivun näppäintä AB sivu 19, kuva 19 tai monitoimiohjauspyörän säätöpyörää AD sivu 19, kuva 19 kauemmin kuin 1 sekunti. Molempien muistien suurin näyttöarvo on 19 tuntia ja 59 minuuttia. Informaationäytöllä varustetuissa autoissa näyttöarvo on 99 tuntia ja 59 minuuttia. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Hetkellinen kulutus Näytössä näytetään hetkellinen kulutus l/100 km. Tämän näytön avulla voit sovittaa ajotapasi haluttuun polttonesteenkulutukseen. Auton ollessa paikallaan tai hitaasti ajettaessa näytetään polttonesteenkulutus litroina tunnissa. Ajon aikana näytetty arvo päivitetään 0,5 sekunnin välein. Keskikulutus Näytössä näytetään keskikulutus l/100 km muistin edellisen tyhjennyksen jälkeen sivu 19. Tämän näytön avulla voit sovittaa ajotapasi haluttuun polttonesteenkulutukseen. Mittaa jonkin aikavälin polttoaineen keskikulutus nollaamalla ensin muisti painamalla pyyhinvivun näppäintä AB, sivu 19, kuva 19 tai monitoimiohjauspyörän säätöpyörää AD sivu 19, kuva 19. Tyhjennyksen jälkeen ilmestyy näyttöön ensimmäisten 100 metrin matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein. Kulutettua polttonestemäärää ei näytetä. Toimintasäde Näytössä näytetään toimintasäde kilometreinä. Se ilmoittaa auton jäljellä olevan ajomatkan nykyisellä polttonestemäärällä ja samalla ajotavalla. Toimintasäde näytetään 10 km:n portain. Kun merkkivalo on syttynyt, näytetään varapolttoaineen käyttö 5 km välein. Toimintasäde lasketaan polttonesteenkulutuksen perusteella edellisten 50 kilometrin matkalta. Kun ajat säästeliäämmin, toimintasäde kasvaa. Jos muisti nollataan (akun irtikytkennän yhteydessä), lasketaan toimintasäteeksi 10 l/100 km; sen jälkeen arvo sovitetaan ajotyylin mukaiseksi. Ajomatka Näyttöön tulee ajomatka muistin edellisen tyhjennyksen jälkeen sivu 19. Mittaa ajoaika jostain tietystä hetkestä nollaamalla muisti painamalla pyyhinvivun näppäintä AB sivu 19, kuva 19 monitoimiohjauspyöränsäätöpyötää AD sivu 19, kuva 19. Kummankin muistin suurin näyttö on km tai km autoissa, joissa on informaationäyttö. Kun tämä aika ylitetään, alkaa näyttö taas nollasta. Keskinopeus Näytössä näytetään keskinopeus km/h viimeisimmän muistin tyhjennyksen jälkeen sivu 19. Mittaa jonkin aikavälin keskinopeus nollaamalla ensin muisti painamalla

22 Mittarit ja merkkivalot 21 pyyhinvivun näppäintä AB, sivu 19, kuva 19 tai monitoimiohjauspyörän säätöpyörää AD sivu 19, kuva 19. Tyhjennyksen jälkeen ilmestyy näyttöön noin ensimmäisten 300 metrin matkalla viivoja. Ajon aikana näytetty arvo päivitetään 5 sekunnin välein. Ajonopeus Näytössä on nopeusmittarin A2 ilmoittama todellinen ajonopeus sivu 15, kuva 15. Öljyn lämpötila Kun öljyn lämpötila on alle 50 C tai öljyn lämpötilan mittauksessa on virhe, näytetään lämpötilan sijasta kolme viivaa. Varoitus nopeuden ylityksestä Nopeusrajoituksen asettaminen auton ollessa paikallaan Valitse pyyhinvivun näppäimellä A sivu 19, kuva 19 monitomiohjauspyörän säätöpyörällä AD sivu 19, kuva 19 valikkokohta Varoitus nopeuden ylityksestä. Nopeusrajoituksen asetusmahdollisuus aktivoidaan pyyhinvivun näppäimellä AB tai monitoimiohjauspyöränm säätöpyörällä AD (arvo vilkkuu). Aseta haluamasi nopeusrajoitus, esim. 50 km/h, pyyhinvivun näppäimellä A tai monitoimiohjauspyörän säätöpyörällä AD. Vahvista haluamasi nopeusrajoitus pyyhinvivun näppäimellä AB tai monitoimiohjauspyörän säätöpyörällä AD, tai odota 5 sekuntia, jolloin asetus tallentuu automaattisesti (arvo vilkkuu). Nopeusrajoitus voidaan tällä tavalla säätää 5 km/h välein. Nopeusrajoituksen asettaminen auton ollessa liikkeessä Valitse pyyhinvivun näppäimellä A monitomiohjauspyörän säätöpyörällä valikkokohta Varoitus nopeuden ylityksestä. Aja haluttua nopeutta, esim. 50 km/h. Voimassa oleva nopeusrajoituksen asetus otetaan käyttöön pyyhinvivun näppäimellä AB tai monitoimiohjauspyörän säätöpyörällä AD (arvo vilkkuu). AD Jos haluat muuttaa asetettua nopeusrajoitusta, voit tehdä sen 5 km/h välein (esim. vastaanotettu nopeus 47 km/h suurenee arvoon 50 km/h tai pienenee arvoon 45 km/h). Vahvista haluamasi nopeusrajoitus painamalla toistuvasti pyyhinvivun näppäintä AB tai monitoimiohjauspyörän säätöpyörää AD, tai odota noin 5 sekuntia, jolloin asetus tallentuu automaattisesti (arvo vilkkuu). Nopeusrajoituksen muuttaminen tai poistaminen Valitse pyyhinvivun näppäimellä A monitomiohjauspyörän säätöpyörällä AD valikkokohta Varoitus nopeuden ylityksestä. Paina pyyhinvivun näppäintä AB tai monitoimiohjauspyörän säätöpyörää AD, jolloin nopeusrajoitus poistuu. Paina toistuvasti pyyhinvivun näppäintä AB tai monitoimiohjauspyörän säätöpyörää AD, jolloin nopeusrajoituksen muutosmahdollisuus aktivoituu. Jos ylität asetetun nopeusrajoituksen, siitä varoitetaan äänimerkin avulla. Näytölle tulee samanaikaisesti Varoitus nopeuden ylityksestä ja asetettu nopeusrajoituksen arvo. Nopeusrajoitus säilyy muistissa auton virran katkaisemisen jälkeenkin. Kiinnitä ensisijaisesti huomio liikennetapahtumiin! Auton kuljettaja on vastuussa liikenneturvallisuudesta. MAXI DOT-näyttö (Informaationäyttö) Johdanto Informaationäyttö kertoo mukavalla tavalla auton ajankohtaisen toimintatilan. Lisäksi informaationäyttö välittää (auton varustuksen mukaan) tiedot radiosta, puhelimesta, monitoiminäytöstä, radionavigointijärjestelmästä, MDI-tuloon liitetystä laitteesta sekä automaattivaihteistosta. Virran ollessa kytkettynä ja ajon aikana autossa tarkastetaan aina tiettyjä toimintoja ja tiloja. Toimintahäiriöt ja vastaavat tarpeelliset korjaustyöt sekä muut informaatiot ilmoitetaan punaisilla symboleilla sivu 23 ja keltaisilla symboleilla sivu 23. Joidenkin symbolien merkkivaloon on yhdistetty varoitusääni. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

23 22 Mittarit ja merkkivalot Lisäksi näytössä näytetään informaatio- ja varoitustekstejä sivu 25. Näytössä näytetään seuraavat tiedot (auton varustuksesta riippuen): Päävalikko sivu 22 Ovien, tavaratilan kannen ja konepellin merkkivalo sivu 22 Huollonilmaisimen näyttö sivu 17 Automaattivaihteiston vaihteenvalitsimen asento sivu 110 Päävalikko MFD (MFA) sivu 18 Audio (Audio) Navigation (navigointi) Phone (puhelin) sivu 118 Aux. Heating (lisälämmitys) sivu 97 Assistants (avustimet) sivu 49 Vehicle status (auton tila) sivu 23 Settings (asetukset) sivu 23 Valikko Audio (audio) näytetään vain silloin, kun tehdasasenteinen autoradio on toiminnassa. Valikko Navigation (navigointi) näytetään vain silloin, kun tehdasasenteinen radionavigaattori on toiminnassa. Aux. heating (lisälämmitys) näytetään vain, jos auto on varustettu lisälämmityksellä. Valikko Assistants (avustimet) näytetään vain, kun auto on varustettu kaarreajovaloilla. Kuva 20 Informaationäyttö: Lasinpyyhkimen katkaisimen käyttönäppäimet/monitoimiohjauspyörän käyttönäppäimet Lasinpyyhkimien katkaisimessa olevien painikkeiden käyttö Aktivoi Main menu (päävalikko) painamalla keinukatkaisinta A kuva 20 kauemmin kuin 1 sekunnin ajan. Voit valita keinukatkaisimella A valikkokohdan. Valittu informaatio näytetään, kun katkaisinta AB painetaan lyhyesti. Monitoimiohjauspyörässä olevien painikkeiden käyttö Aktivoi Main menu (päävalikko) painamalla keinukatkaisinta AC kuva 20 kauemmin kuin 1 sekunnin ajan. Kun painat lyhyesti näppäintä AC, pääset yhden tason korkeammalle. Valitse valikko säätöpyörää AD kääntämällä. Valitsemasi valikko näytetään, kun napautat kevyesti säätöpyörää AD. Pääset päävalikkoon kuittaamalla informaationäytön varoitukset pyyhinvivun näppäimellä AB tai monitoimiohjauspyörän näppäimellä AD. Vaikka et käytä informaationäyttöä, valikko vaihtuu aina 10 sekunnin välein seuraavaksi korkeammalle tasolle. Tehdasasenteisen autoradion ja radionavigaattorin käyttöä varten on erillinen ohjekirja, joka toimitetaan auton asiakirjojen mukana. Ovien, tavaratilan kannen ja konepellin merkkivalo Ovien, tavaratilan kannen ja konepellin merkkivalo palaa, kun sytytysvirta on kytkettynä ja jokin ovi, tavaratilan kansi tai konepelti on auki. Merkkivalosta näet, mikä ovi tai tavaratilan kansi tai konepelti on auki. Merkkivalo sammuu, kun kaikki ovet, tavaratilan kansi ja konepelti on suljettu. Kun ovi, konepelti tai tavaratilan kansi on auki ja auton nopeus on yli 6 km/h, kuuluu varoitusääni. Voit valita seuraavat toiminnat (auton varustuksen mukaan):

24 Mittarit ja merkkivalot 23 Auto-Check-tarkastus Auton kunto Auto-Check-Control tarkastaa tietyt toiminnat ja auton komponenttien kunnon. Tarkastus tapahtuu jatkuvasti virran ollessa kytkettynä sekä auton ollessa paikallaan että ajon aikana. Toimintahäiriö, kiireellisestii tarvittavat korjaukset, huollot ja muut ilmoitukset näytetään mittariston näytössä. Nämä näytöt on jaettu tärkeysjärjestyksen mukaan punaisiin ja keltaisiin valosymboleihin. Punaiset symbolit ilmaisevat vaaraa, (tärkeys 1), kun sen sijaan keltaiset ilmaisevat varoitusta (tärkeys 2). Näiden symbolien lisäksi kuljettajalle annetaan ohjeita sivu 25. Jos valikossa näkyy kohta Vehicle status (auton tila), ainakin yksi häiriöilmoitus on aktiivisena. Kun tämä valikko on valittuna, näytetään ensimmäinen häiriöilmoituksista. Jos häiriöilmoituksia on useita, näyttöön tulee esim. ilmoitus 1/3. Se tarkoittaa, että nyt näytetään ensimmäinen kolmesta ilmoituksesta. Tarkistuta näytetyt häiriöilmoitukset niin pian kuin mahdollista. Niin kauan kuin toimintahäiriöitä ei korjata, symbolit näytetään yhä uudelleen. Ensimmäisen näytön jälkeen symbolit näytetään ilman ohjetta kuljettajalle. Jos häiriö tulee esiin, symbolin näytön ja tekstin lisäksi kuuluu myös merkkiääni: Tärkeysaste 1 - kolme varoitusääntä Tärkeysaste 2 - yksi varoitusääni Punainen symboli Punainen symboli merkitsee vaaraa. Pysäytä auto. Sammuta moottori. Tarkasta näytetty toiminta. Kutsu hätätilassa ammattiapua. Punaisten symbolien merkitys: Moottorin öljynpaine alhainen sivu 28 Kun punainen symboli ilmestyy, kuuluu kolme varoitusääntä peräkkäin. Keltainen symboli Keltainen symboli merkitsee varoitusta. Tarkista vastaava toiminta mahdollisimman pian. Keltaisten symbolien merkitys: Kun keltainen symboli ilmestyy, joissakin maissa kuuluu myös yksi varoitusääni. Mikäli ilmenee useampia toisen tärkeysasteen toimintahäiriötä, näytetään symbolit peräkkäin 5 sekunnin välein. Set-up DSG-automaattivaihteiston kytkimen ylikuumeneminen Tarkasta moottoriöljytaso, moottoriöljyn anturi viallinen Moottorin öljynpaineongelma Informaationäytön avulla voit itse muuttaa tiettyjä asetuksia. Voimassa oleva asetus näytetään informaationäytössä vastaavassa valikossa ylhäällä viivan alapuolella. Voit valita seuraavat toiminnat (auton varustuksen mukaan): Language (kieli) MFD-data (MFA-tiedot) Convenience (mukavuus) Lights & Vision (valot & näkyvyys) Time (kellonaika) Winter tyres (talvirenkaat) Units (yksiköt) sivu 32 sivu 32 Anna huollon tarkastaa auto heti. Tämän symbolin yhteydessä näytetään suurin sallittu moottorin käyntinopeus. Käyttö Käyttö Ajovihjeitä Käyttövihjeitä Ongelmatilanteet Tekniset tiedot

25 24 Mittarit ja merkkivalot Assistants (avustimet) Alt. speed dis. (toinen nopeuden näyttötapa) Service Interval (huolto) Factory setting (tehdasasetukset) Back (takaisin) Valinnalla Back (takaisin) pääset valikossa yhtä tasoa ylemmäksi. Kieli Tässä voit valita kielen, jolla varoitus- ja informaatioilmoitukset annetaan. MFA:n näytöt Tässä voit kytkeä joitakin monitoiminäytön näyttöjä päälle/pois. Mukavuus Tässä voit kytkeä päälle ja pois sekä asettaa seuraavia toimintoja: Rain-closing (sateelta sulkeminen) ATA Confirm (murtohälyttimen kuittaus) Central locking (keskuslukitus) Window op. (ikkunan avaus.) Mirror down (peilin alaskääntö) Mirror adjust. (peilien säätö) Factory setting (tehdassäätö) Ikkunoiden ja kattoluukun automaattisen sulkemistoiminnon asetus päälle ja pois sateen sattuessa ajoneuvon ollessa lukossa a). Jos ei sada ja toiminto on päällä, ikkunat ja kattoluukku sulkeutuvat automaattisesti noin 12 tunnin kuluttua. Murtohälyttimen aktivoinnin akustisen signaalin kytkentä päälle ja pois. Yksittäisen oven lukituksen avauksen kytkentä päälle ja pois ja automaattinen sulkeminen. Tässä voit asettaa mukavuuskäyttötoimintoon joko vain kuljettajan ikkunan tai kaikki ikkunat. Peruutusvaihteen valinnan yhteydessä tapahtuvan kuljettajan ovipeilin alaskääntötoiminnon kytkentä päälle ja pois b). Vasemman- ja oikeanpuoleisen ulkopeilin samanaikaisen säätötoiminnon kytkentä päälle ja pois. Mukavuustoiminnon palauttaminen tehdasasetukseen. a) Tämä toiminto on vain autoissa, joissa on sadeanturi. b) Tämä toiminto on vain autoissa, joissa on sähkötoiminen kuljettajan istuimen säätö. Valot ja näkeminen Tässä voit kytkeä päälle ja pois sekä asettaa seuraavia toimintoja: Coming Home (saattovalo) Coming Home (lähestymisvalo) Dayl. dri. light (päiväajovalot) Lane ch. flash (mukavuusvilkutus) Rear wiper (takalasinpyyhin) Travel mode (matkustusajovalot) Factory setting (tehdasasetus) Kellonaika Tässä voi valita kellonajan, näytön muodon (12 tai 24 tunnin näyttö) ja tehdä kesätai normaaliajan valinnan. Talvirenkaat Tässä voit valita nopeuden, jolloin merkkiäänen pitää kuulua. Voit käyttää toimintoa esimerkiksi silloin, kun käytät talvirenkaita, joiden huippunopeus on pienempi kuin auton huippunopeus. Kun tämä nopeus ylitetään, informaationäytössä näytetään: Winter tyres max. speed... km/h (talvirenkaiden enimmäisnopeus... km/h) Yksiköt Tässä voit valita yksiköt lämpötilaa, kulutusta ja ajettua matkaa varten. Avustaja Tässä voit säätää pysäköintitutkan äänimerkit. Saattovalotoiminnon valaisuajan kytkentä päälle ja pois sekä asetus. Lähestymisvalotoiminnon valaisuajan kytkentä päälle ja pois sekä asetus. DAY LIGHT -toiminnon kytkentä päälle ja pois. Mukavuusvilkutustoiminnon kytkentä päälle ja pois. Automaattisen takalasinpyyhkimen toiminnon kytkentä päälle ja pois. Matkustusajovalotoiminnon kytkentä päälle ja pois. Valotoimintojen palautus tehdasasetukseen. Toinen ajonopeuden näyttö Tässä voit ottaa käyttöön toisen ajonopeuden näyttötavan (mph tai km/h) 3).
