2 ENGLISH K40 1 st Page Mounting Instructions Drill mounting holes using template provided. Connect keypad using WIRING DESCRIPTION For 12VDC inductive loads such as electric strikes and electromagnetic locks, the enclosed varistor must be connected in parallel with the load, at the load terminals and not in the keypad. Ensure power supply is of correct rating, taking into account the current requirements of the locking items and accessories. DO NOT insert security plugs into fixing holes until all installation and testing has been completed! Wiring Description BROWN BLUE GREY RED YELLOW WHITE & PINK GREEN Activation + Power Supply ( +8 to 24 V DC/AC) - Power Supply Ground Relay Common Relay N.O Relay N.C REMOTE OPENING DOOR (DRY CONTACT ONLY!) Housing Ground LED signaling explanation GREEN LED Door Strike activated RED LED Normal Operation : 3 sec. ON = Wrong Code Entry Slow flashing = Wrong code entry 3 times RED LED in Programming Mode Fast flashing Programming different functions Slow flashing programming stand-by Very Fast flashing Erasing All user codes Testing The Unit Enter the master code [ ] The Door Relay changes its contacts for 5 sec The Green LED will light up for 5 sec. Repeat this step 2,3 times If the master code is wrongly typed in, the Red LED lights up for 3 sec. re-enter the Code as soon as the LED goes OFF Important Change the factory set master code when you program your unit for use. There is no way to recover the new master code if it is lost or forgotten.the unit can be reset to factory presets and customised again. Initialization Apply power to the keypad The keypad s buzzer will sound briefly, the red LED will illuminate briefly. Initialisation is now complete, with a default master code of and a 5-second open door Programming the keypad Enter LED If no further information is added, the unit will revert to normal operation after a 12 second delay. To exit programming press. There are eight programming options Set new master code Set new user code Erase a user code Erase all user codes Set door opening time (1-99s) Set door output to latch mode Set "remote opening" time (1-99s) Set "remote opening" to latch mode To set new master code 1. Enter ** ** LED 2. Enter 2 3. Enter Enter new 4-8 digit code This is the new master code, record the number and keep it safe. 5. Enter 6. Enter 7. Enter To exit programming mode. Example To set a new master code of Enter ** ** To set a new user code Prior to inputting user codes, complete the code record sheet at the end of this manual. LED 2. Enter 2 3. Enter address of new user code i.e. 001 ( accepted). 4. Enter 5. Enter new 4-8 digit user code This is the new user code, record the number and keep it safe. 6. Enter 7. Re-enter the new 4-8 digit user code 8. Enter The new code is added, to add new codes continue from second step, changing the address each time. When finished enter an additional to exit programming mode. Example To set a new user code of 6626 in address 1 Enter **master code** To remove an individual user code Only the user codes addresses are removable, the master code may be changed but not removed. LED 2. Enter 3 3. Enter address of user code to be removed i.e. 001 ( accepted). 4. Enter 5. Re-enter address of user code to be removed i.e. 001 ( accepted) 6. Enter flashes, the code is removed. 7. Enter Exit the programming mode. To remove all user codes LED 2. Enter 4 3. Enter master code 4. Enter All code addresses are removed. 5. Enter Exit the programming mode. To set door opening time LED 2. Enter 1 flashes 3. Enter door open time (01-99) 05 = 5 seconds. 4. Enter All code addresses are removed. 5. Enter Exit the programming mode. Example To set the door open time to 10 seconds Enter **master code** To set door output to latch mode (On- Off) LED 2. Enter 1 3. Enter Enter All code addresses are removed. 5. Enter The relay is set to latching mode. 2

3 ENGLISH K40 2 nd Page To set remote door opening time LED 2. Enter 5 3. Enter door opening time (01-99) 05 = 5 seconds. 4. Enter All code addresses are removed. 5. Enter Exit the programming mode. To set remote to latch mode (On-Off) LED 2. Enter 5 3. Enter Enter All code addresses are removed. 5. Enter The relay is set to latching mode. Operating the keypad 1. Enter user code The relay operates and green LED illuminates If three incorrect attempts are made to enter a user code, the keypad will lock out for 30 seconds. Troubleshooting The keypad does not respond when activating the keys. 3. Make sure the electronic unit has been properly wired to the mains and the power has not been cut-off. The keypad responds but the door does not open 1. Make sure the green LED is light up. 2. If not the entered code has not been programmed yet. Please refer to Programming. 3. Enter the Master Code and make sure the door opens correctly. If not check the wiring and the Strike s integrity Technical data Power supply: VAC/DC Power Consumption: Max 150mA Up to 200 user codes million combinations, 4-8 digits. Visual & Audible feedback Vandal proof Tamper proof Material: Brushed aluminum Dimensions: 44.5 mm x 180 mm Operation temperature: -30 C to +75 C Environment IP68 Data reset In the event that programming administration is lost, or errors have been made in the programming, it is possible to set the keypad master code back to the factory default. 1. Power up the unit During the first 3 sec. The Red LED is ON. 2. Enter ** 1234 during the 3 seconds The unit will sound 3 times and the Data will be restored as follows. Factory default settings Master Code: 1234 User Code (please erase this code at address 200) Door opening time: 5 seconds 3

4 SUOMI K40 Sivu 1 Johdanto Tässä teknisessä ohjeessa on kuvattu K40- koodilukon asentaminen, ohjelmointi sekä päivittäinen käyttö. Muista vaihtaa ohjelmointikoodi haluamaksesi ja säilytä valitsemasi ohjelmointikoodi varmassa tallessa. Mikäli unohdat ohjelmointikoodin, laite on palautettava tehdasasetuksiinsa ja samalla kaikki ohjelmoidut tiedot katoavat. Muista myös, että jokainen kulkukoodi päättyy - merkkiin. Laitteen käyttö Käyttäjät käyttävät laitetta näppäilemällä 4 8 merkkisen kulkukoodinsa, jokainen kulkukoodi päättyy merkkiin. Oikean koodin jälkeen lukko aukeaa määritetyksi ajaksi ja laitteen LED palaa vihreänä aukiohjausajan. Väärän koodin yhteydessä LED palaa punaisena 3 sekuntia. Mikäli väärä koodi on syötetty 3 kertaa peräkkäin, laite lukkiutuu 30 sekunniksi ja samalla LED vilkkuu hitaasti punaisena. K40:n asentaminen Asenna K40 noin cm:n korkeudelle (maasta/lattiasta laitteen alareunaan). Palvellakseen liikuntaesteisiä, sopiva asennuskorkeus on noin 95 cm. 1. Kiinnitä laite kahdella ruuvilla HUOM! Asenna ruuvien suojatulpat vasta, kun olet suorittanut kaikki muut asennus- ja käyttöönottotoimenpiteet sekä testannut laitteen toiminnan. Suojatulppia ei saa ehjänä irti, ne täytyy irroittaa poraamalla. 2. Tee kytkennät alla olevan kytkentäohjeen mukaisesti. Muista kytkeä myös laitteen mukana toimitettu ylijännitesuoja mahdollisimman lähelle sähkövastalevyä tai lukkoa. 3. Kytke laitteeseen jännite, samalla laitteen summeri soi ja LED palaa punaisena vähän aikaa. Ohjelmointi LED-merkkivalo LED vilkkuu hitaasti: Laite on ohjelmointitilassa. LED vilkkuu : Ohjelmointi kesken. LED vilkkuu erittäin : Kaikkien koodien poistaminen kesken. Huom! Mikäli ohjelmointitilassa ei tehdä mitään 12 sekuntiin, laite palautuu normaalitilaan. Ohjelmointikoodin asettaminen Ensimmäinen toimenpide on ohjelmointikoodin vaihtaminen. 1. Syötä **1234**, laite menee ohjelmointitilaan, punainen LED vilkkuu hitaasti. 2. Syötä 2, odota, kunnes punainen LED vilkkuu 3. Syötä 000, odota, kunnes punainen LED vilkkuu 4. Syötä uusi ohjelmointikoodi (4 8 numeroa). 5. Syötä, odota, kunnes punainen LED vilkkuu 6. syötä uusi ohjelmointikoodi uudestaan 7. Syötä 8. Punainen LED palaa noin 2 sekuntia, jonka 9. Jatka muiden toimintojen ohjelmointia tai poistu ohjelmointitilasta syöttämällä Esimerkki: Ohjelmointikoodi **1234** Muista tallentaa ohjelmointikoodi varmaan talteen! Koodien ohjelmointi ja vaihtaminen 2. Syötä 2, odota, kunnes punainen LED vilkkuu 3. Syötä uuden tai vaihdettavan koodin koodipaikka ( ) ja 4. Syötä uusi koodi (4 8 merkkiä) ja. 5. Syötä koodi uudestaan ja. 6. Punainen LED palaa noin 2 sekuntia, jonka 7. Voit jatkaa koodien ohjelmointia/vaihtamista jatkamalla kohdasta 3 tai lopeta ohjelmointi painamalla. Esimerkki: **ohjelmointikoodi** > koodipaikkaan 003 ohjelmoitiin koodiksi Koodien poistaminen yksitellen 2. Syötä 3, odota, kunnes punainen LED vilkkuu 3. Syötä poistettava koodipaikka ja 4. Punainen LED palaa noin 2 sekuntia, jonka jälkeen se alkaa vilkkua 5. Syötä poistettava koodipaikka uudestaan ja 6. Punainen LED palaa noin 2 sekuntia, jonka 7. Jatka muiden toimintojen ohjelmointia tai poistu ohjelmointitilasta syöttämällä. Esimerkki: **ohjelmointikoodi** > poistaa koodin koodipaikasta 003 Kaikkien koodien poistaminen. 2. Syötä 4, odota, kunnes punainen LED vilkkuu 3. Syötä ohjelmointikoodi uudelleen ja syötä. 4. Punainen LED palaa noin 2 sekuntia, jonka jälkeen se alkaa vilkkua erittäin 5. Kaikkien koodien poistaminen kestää noin 40s, jona aikana et voi tehdä muita ohjelmointitoimenpiteitä. Kun LED syttyy taas hetkiseksi ja alkaa sen jälkeen taas vilkkua hitaasti, on kaikki koodit poistettu. 6. Jatka muiden toimintojen ohjelmointia tai poistu ohjelmointitilasta syöttämällä. Esimerkki: **ohjelmointikoodi** 4 ohjelmointikoodi poistaa kaikki koodit Lukon aukiohjausajan muuttaminen 2. Syötä 1, odota, kunnes punainen LED vilkkuu 3. Syötä haluamasi aukiohjausaika sekunteina kahdella numerolla (01 99), tehdasasetus 05 = 5 s 4. Syötä 5. Punainen LED palaa noin 3 sekuntia, jonka 6. Jatka muiden toimintojen ohjelmointia tai poistu ohjelmointitilasta syöttämällä. Esimerkki: **ohjelmointikoodi** 1 07 lukon aukiohjausaika 7s. Poistumispainikekäytön aukiohjausajan muuttaminen 2. Syötä 5, odota, kunnes punainen LED vilkkuu 3. Syötä haluamasi aukiohjausaika sekunteina kahdella numerolla (01 99), tehdasasetus 05 = 5 s 4. Syötä 5. Punainen LED palaa noin 3 sekuntia, jonka 6. Jatka muiden toimintojen ohjelmointia tai poistu ohjelmointitilasta syöttämällä. Esimerkki: **ohjelmointikoodi** 5 07 poistumispainiketta käytettäessä lukon aukiohjausaika 7s Poistumispainikekäytön asettaminen kaksiasentoiseen tilaan 1. Syötä **ohjelmointikoodi**,laite menee 2. Syötä 5, odota, kunnes punainen LED vilkkuu 3. Syötä Syötä 5. Punainen LED palaa noin 3 sekuntia, jonka jälkeen se alkaa vilkkua hitaasti 6. Jatka muiden toimintojen ohjelmointia tai poistu ohjelmointitilasta syöttämällä 4

5 SUOMI K40 Sivu 2 Tehdasasetusten palauttaminen Tällä toiminnolla palautetaan laitteen tehdasasetukset. Huom! Ei poista ohjelmoituja koodeja. Muista poistaa vakiokoodi koodipaikasta 200, ellet halua koodia käyttöön 1. Poista jännite 2. Palauta jännite ja näppäile 3 sekunnin sisällä Jännitteen kytkemisestä ** Laitteen muisti on tyhjentynyt ja laite on palautunut seuraaviin tehdasasetuksiin: Ohjelmointikoodi 1234 Vakiokoodi koodipaikassa 200 Lukon aukiohjausaika 5 s Tekniset Tiedot Jännitesyöttö V AC/DC Aukiohjausaika 1-99 sekuntia Relelähdöt Potentiaalivapaa vaihtokosketin, Max 2A, 24V Tulot Poistumispainike Käyttölämpötila C Virrankulutus Max 150mA Koodien määrä 200 Mitat (K x L) 180 x 44.5 mm Kotelointiluokka IP68 Tehdasasetukset Ohjelmointikoodi**1234** Vakiokoodi Aukiohjausaika 5 sek. 5

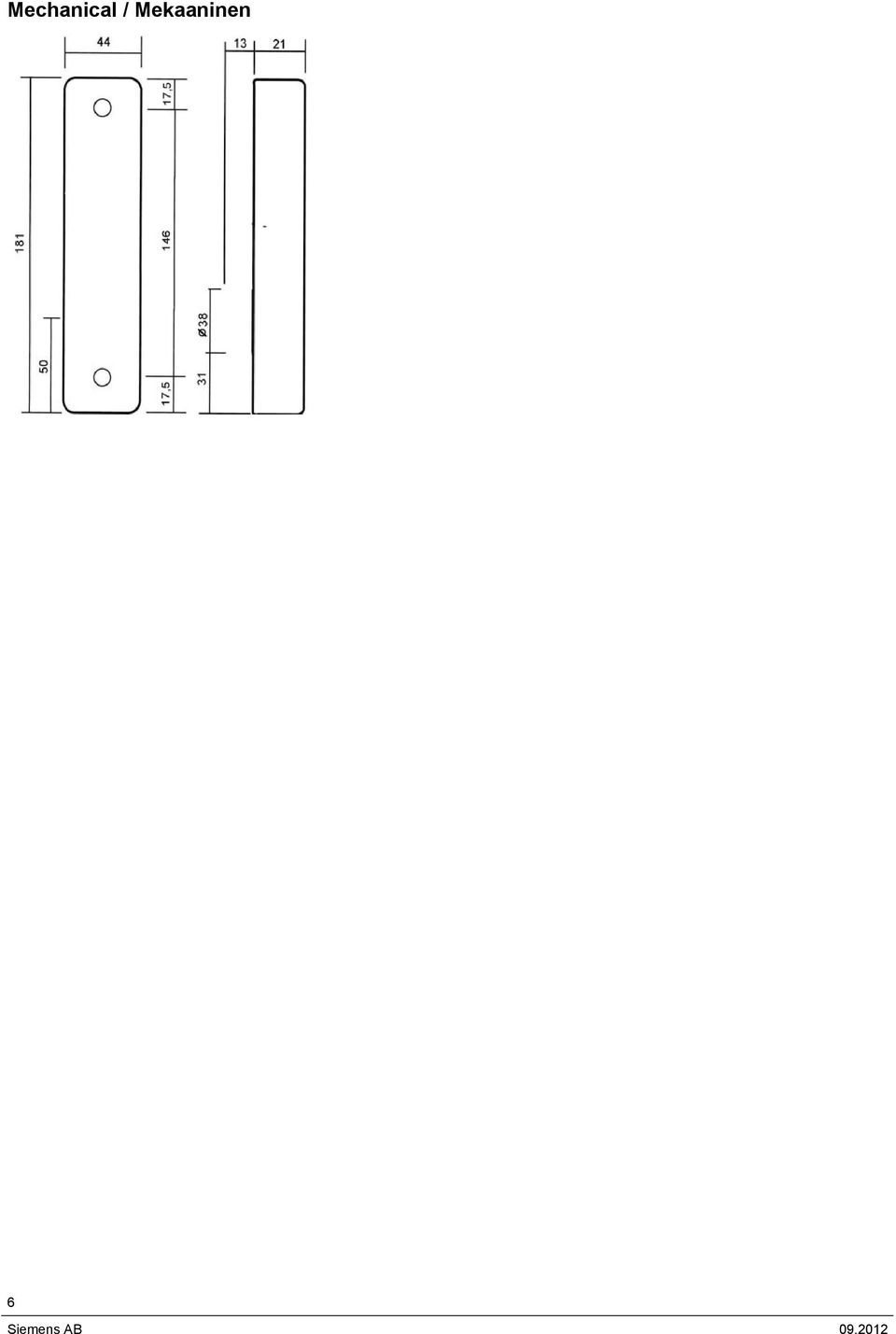

6 Mechanical / Mekaaninen 6

7 SUOMI K40 Sivu 2 Programming table / Ohjelmointitaulukot Code location / Koodipaikka Code / Koodi Person / Henkilö Prepared / Laadittu Removed / Poistettu Example of a prepared code / Esimerkki taulukon täyttämisestä : Simo Porvari

8 Issued by Siemens AB Security Products International Headquarters Englundavägen 7 SE Solna Tel Document no. A6V Edition Copyright by Siemens AB Data and design subject to change without notice. Supply subject to availability.
