TAPPIMATTO- ASTIANPESUKONEET

Transkriptio

1 TAPPIMATTO- ASTIANPESUKONEET

2 LAUTASTA TUNNISSA

3 lautasta tunnissa DIN standardin mukaisesti

4

5 FX-sarjan koneissa on leveä 710 mm hihna. Leveän hihnan edut: Hihnalle mahtuu rinnakkain kolme lautasta tavallisen kahden sijasta, siten suurin malli pesee lautasta tunnissa DIN standardin mukaisesti mitattuna. Leveähihnainen kone voidaan tehdä tavallista lyhyemmäksi, hyödyllistä monissa kohteissa. Tavallista hitaammin kulkevalla hihnalla saadaan parempi pesutulos, koska lautaset ovat pitkään pesu- ja huuhtelusuihkujen alla.

6 YKSITYISKOHDISTA SE EROTTUU

7

8

9 Vakiokuljetushihna Vakiohihna on suunniteltu niin, että astiat asettuvat siinä parhaaseen mahdolliseen asentoon pesua, huuhtelua ja kuivausta varten. Vakiohihna lautasten ja lasien kanssa Vakiohihna tarjottimien ja vuokien kanssa

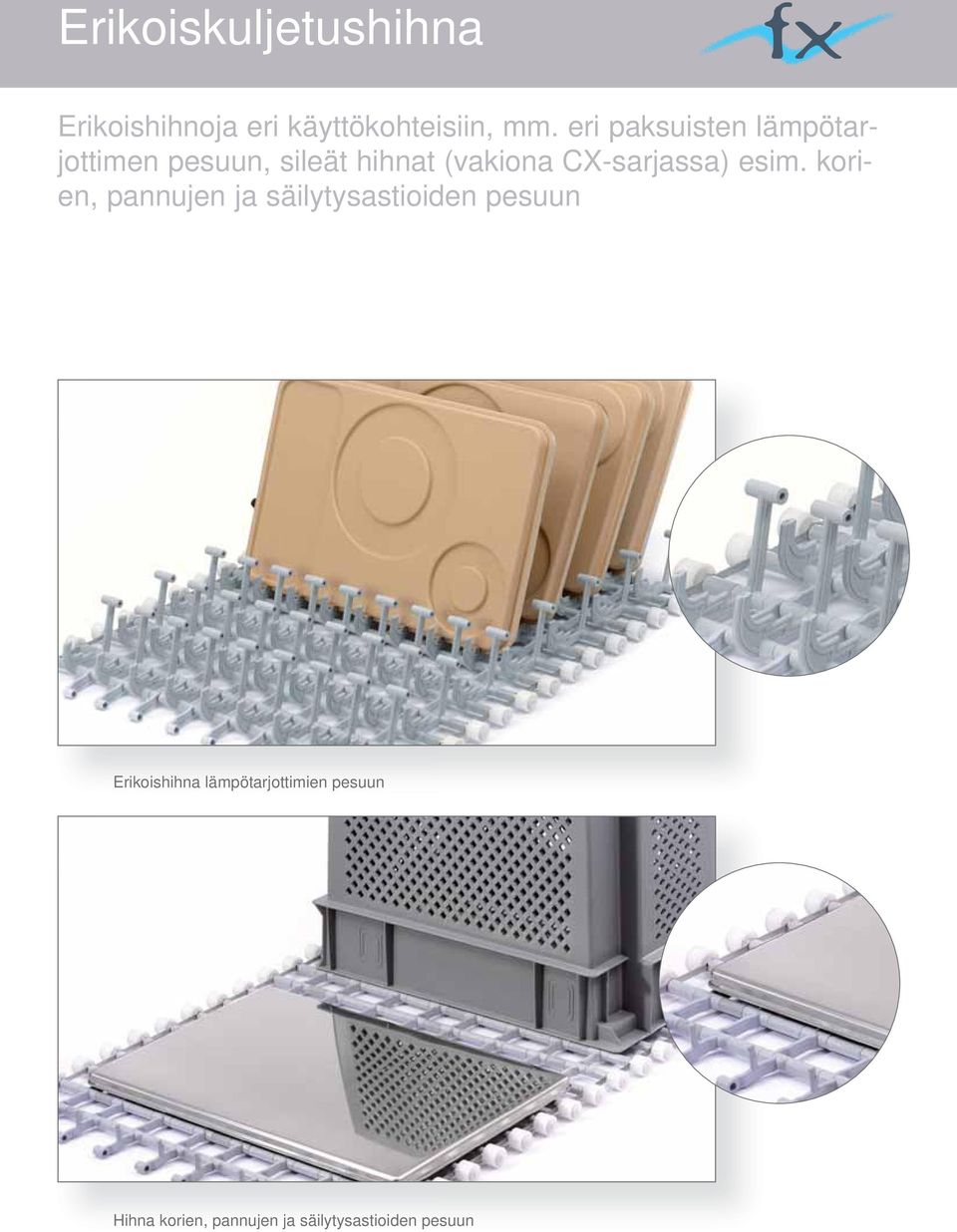

10 Erikoiskuljetushihna Erikoishihnoja eri käyttökohteisiin, mm. eri paksuisten lämpötarjottimen pesuun, sileät hihnat (vakiona CX-sarjassa) esim. korien, pannujen ja säilytysastioiden pesuun Erikoishihna lämpötarjottimien pesuun Hihna korien, pannujen ja säilytysastioiden pesuun

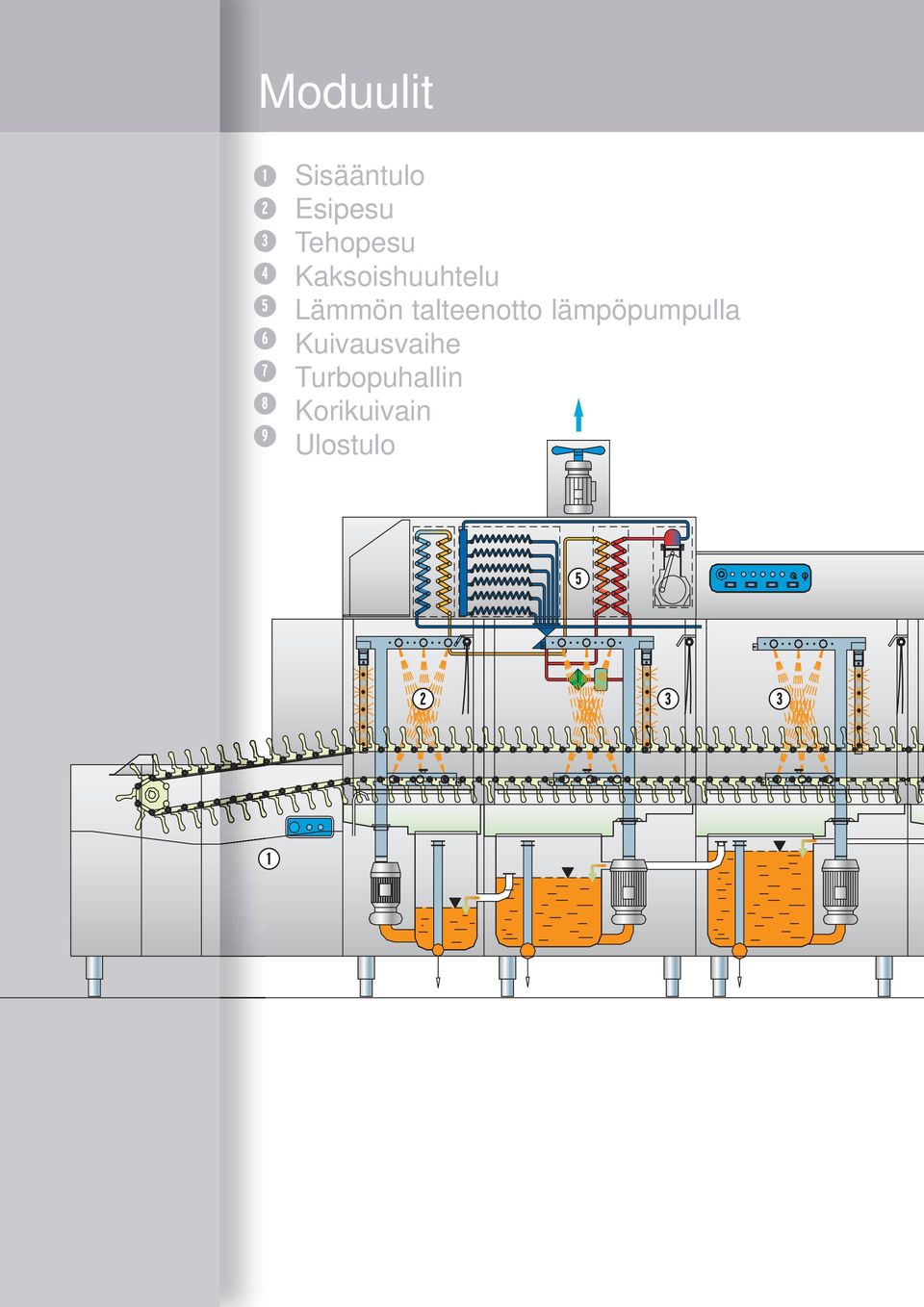

11 Moduulit Sisääntulo Esipesu Tehopesu Kaksois huuhtelu Lämmön talteenotto lämpöpumpulla Kuivaus vaihe Turbo puhallin Kori kuivain Ulostulo

12

13 ELEKTRONINEN OHJAUSPANEELI Helposti puhdistettava elektroninen ohjauspaneeli IP65. Paneelista on helppo seurata koneen lämpötiloja ja muuta toimintaa. Laitteen omaseurantajärjestelmä varoittaa HACCP-standardien mukaisesti jos toiminnassa on häiriöitä. Tilauksesta on saatavissa ohjelmisto, joka seuraa ja tallentaa koneen toiminnasta kertovaa tietoa. Kaikissa malleissa on käyttökuluja pienentävä automaattinen virrankatkaisu, joka kytkee pumput, kuljettimet ja lisävarusteet pois käytöstä halutun ajan kuluttua.

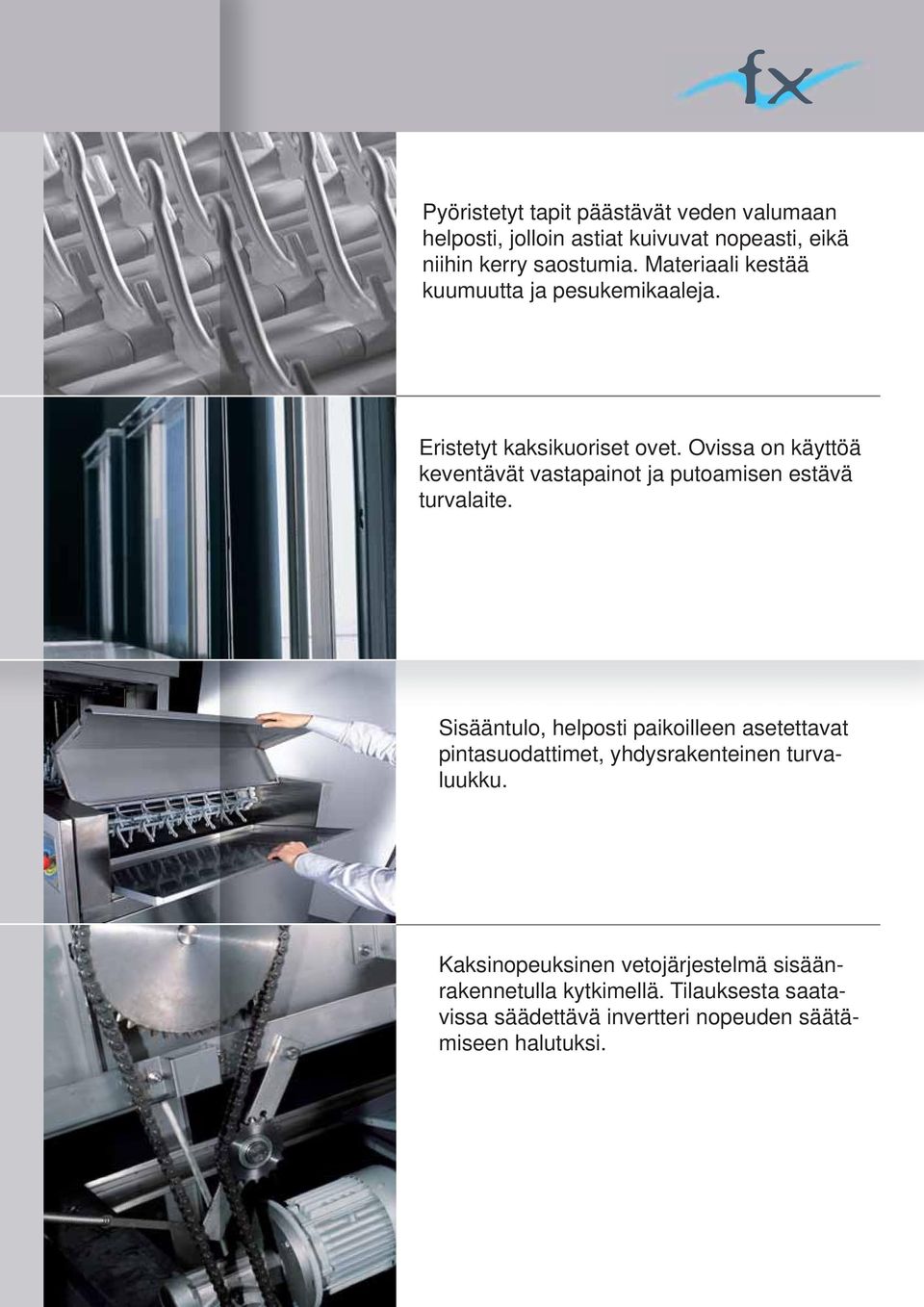

14 Pyöristetyt tapit päästävät veden valumaan helposti, jolloin astiat kuivuvat nopeasti, eikä niihin kerry saostumia. Materiaali kestää kuumuutta ja pesukemikaaleja. Eristetyt kaksikuoriset ovet. Ovissa on käyttöä keventävät vastapainot ja putoamisen estävä turvalaite. Sisääntulo, helposti paikoilleen asetettavat pintasuodattimet, yhdysrakenteinen turvaluukku. Kaksinopeuksinen vetojärjestelmä sisäänraken netulla kytkimellä. Tilauksesta saatavissa säädettävä invertteri nopeuden säätämiseen halutuksi.

15 HIDAS NOPEA Kontaktiaika (sek.) DIN Erittäin likainen Tavallinen a Kevyt lika Tarjottimet Pölyn poisto DIN standardi määrittelee pestävän kohteen bakteerikuormasta riippuvan pesuaineen minimikontaktiajan (kts. kaavio). Lautasta /tunti Kaksoiskuorirakenne vakiona, tilauksesta lämpö- ja äänieristettynä. Pesusäiliöt ruostumatonta AISI 316-terästä. Saumattomat, pyöreäkulmaiset säiliöt on helppo pitää puhtaina. Ylivuotoputken avulla säiliöt saa tyhjennettyä kokonaan ilman irrottamista.

16 Helposti paikalleen asetettavat pesusäiliön suodattimet. Tehokkaat itsepuhdistuvat pystyasentoiset pesupumput. Ulkopuoliset pesuvesiputket parantavat koneen sisäistä hygieniaa. Pikaliittimillä kiinnitettävät pesuvarret, itsepuhdistuvat koverat suuttimet. Varsissa virtaussäädin.

17 STANDARD AR system 360 lt/h 360 lt/h 360 lt/h DDSS system 360 lt/h PESUAINE 300 lt/h 60 lt/h 60 lt/h 360 lt/h Lisävarusteena saatava DDSS-järjestelmä ohjaa osan huuhteluvedestä esipesusäiliöön vähentäen pesuainetarvetta varsinaisessa pesussa. PESUAINE 360 lt/h Kosteudenkondensoija (lisävaruste) kuivaa poisto ilman, suositellaan erityisesti paikkoihin, jossa ei ole tehokasta ilmanvaihtoa. Kaikissa malleissa keskitetty tyhjennysputki, joka helpottaa ja nopeuttaa asennusta.

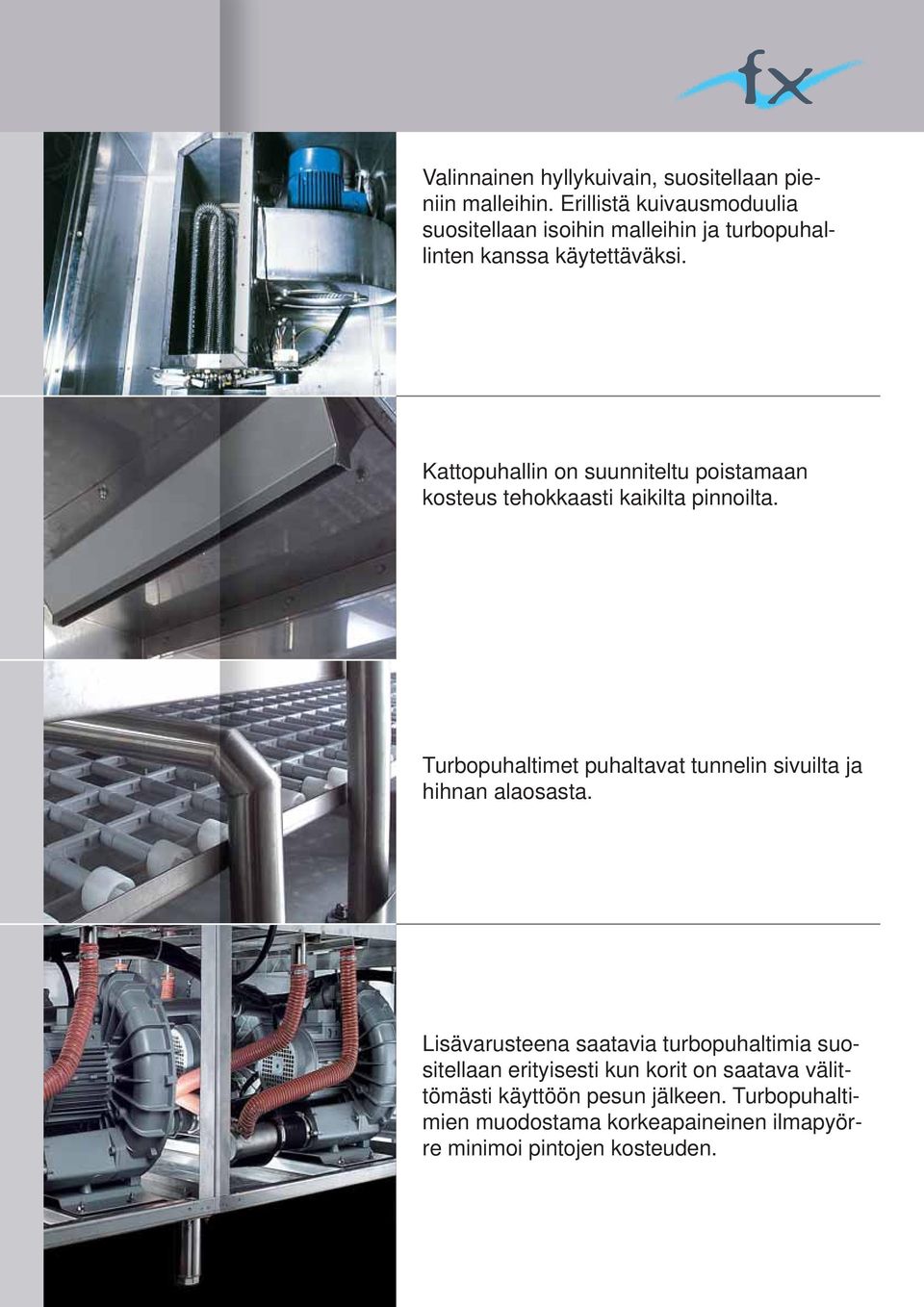

18 Valinnainen hyllykuivain, suositellaan pieniin malleihin. Erillistä kuivausmoduulia suositellaan isoihin malleihin ja turbopuhallinten kanssa käytettäväksi. Kattopuhallin on suunniteltu poistamaan kosteus tehokkaasti kaikilta pinnoilta. Turbopuhaltimet puhaltavat tunnelin sivuilta ja hihnan alaosasta. Lisävarusteena saatavia turbopuhaltimia suositellaan erityisesti kun korit on saatava välittömästi käyttöön pesun jälkeen. Turbopuhaltimien muodostama korkeapaineinen ilmapyörre minimoi pintojen kosteuden.

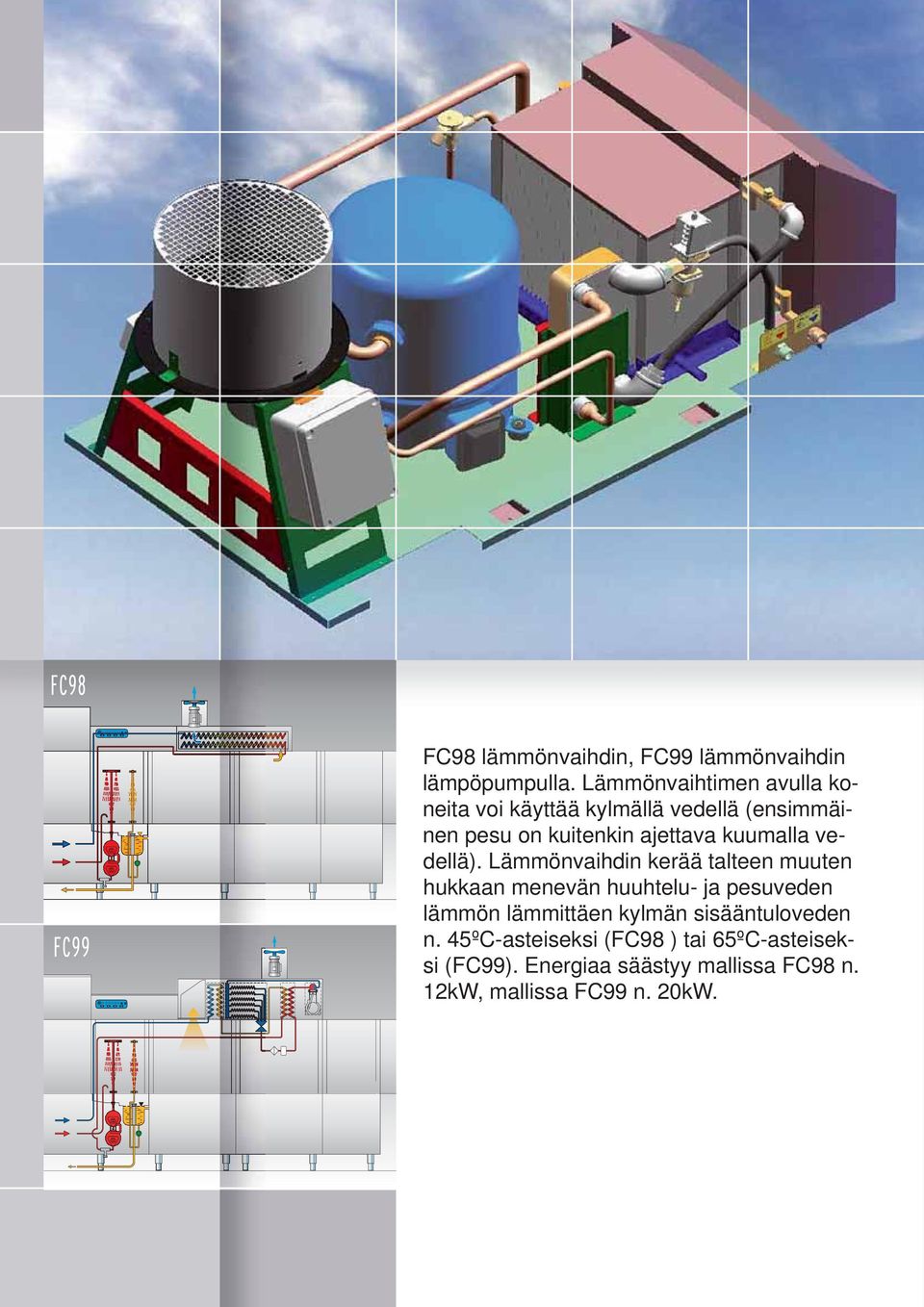

19 FC98 lämmönvaihdin, FC99 lämmönvaihdin lämpö pum pulla. Lämmönvaihtimen avulla koneita voi käyt tää kylmällä vedellä (ensimmäinen pesu on kui ten kin ajettava kuumalla vedellä). Lämmönvaihdin kerää talteen muuten hukkaan menevän huuhtelu- ja pesuveden lämmön lämmittäen kylmän sisään tulo veden n. 45ºC-asteiseksi (FC98 ) tai 65ºC-asteiseksi (FC99). Energiaa säästyy mallissa FC98 n. 12kW, mallissa FC99 n. 20kW.

20 Lämpöeristetyt boilerit AISI 316-ruostumatonta terästä. Eristys minimoi lämpöhukan ja korkealaatuinen materiaali tekee boilerista pitkäikäisen. HACCP-seurantaohjelmisto. Tilauksesta on saatavissa myös seuranta- ja tallennusohjelmisto pesutiedon hallintaan. Taloudellinen huuhtelu, suuttimien synteettinen ritilä hajottaa huuhtelusuihkun estäen herkimpienkin astioiden vahingoittumisen. Muottiinpuristettu saumaton esihuuhtelu säiliö. Säiliö on suunniteltu pitämään lämpöhukan mahdollisimman pienenä ja takaamaan riittävän korkean kaksoishuuhtelun lämpötilan. Esihuuhtelu- ja huuhtelusuuttimet ruostumatonta terästä.

21 S E T S E T START STOP START STOP S E T ALARM ALARM START STOP ALARM S E T START STOP ALARM R W FX lautasta / tunti. Ottoteho kw 30 Höyry kw 3, kg/h 42 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 4500x930x1770/2015. Paino kg R W P FX lautasta / tunti. Ottoteho kw 30 Höyry kw 4, kg/h 46 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 5100x930x1770/2015 Paino kg R W W FX lautasta / tunti. Ottoteho kw 35 Höyry kw 5, kg/h 46 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 5400x930x1770/2015 Paino kg R W W P FX lautasta / tunti. Ottoteho kw 56 Höyry kw 6, kg/h 78 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 6000x930x1770/2015 Paino kg 810

22 S E T S E T S E T START STOP START STOP START STOP ALARM S START E ALARM T STOP ALARM ALARM R W W W FX lautasta / tunti. Ottoteho kw 57 Höyry kw 7, kg/h 78 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 6300x930x1770/2015. Paino kg R W W W P FX lautasta / tunti. Ottoteho kw 70 Höyry kw 8, kg/h 97 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 7300x930x1770/2015 Paino kg R W W W W FX lautasta / tunti. Ottoteho kw 71 Höyry kw 9, kg/h 97 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 7600x930x1770/2015 Paino kg R W W W W P FX lautasta / tunti. Ottoteho kw 56 Höyry kw 10, kg/h 115 Linjan leveys 710 mm Vapaa korkeus 450 mm Ulkomitat mm 8200x930x1770/2015 Paino kg 1110

23 DIHR tarjoaa asiakkaittensa erilaisiin pesutarpeisiin soveltuvat, yksilölliset pesuratkaisut. Kohteen mukaan räätälöity pesujärjestelmä tehostaa työskentelyä ja säästää rahaa.

24 FX Lisävarusteet FC mm FC91 Jatko-osa Höyryn kondensoija FC90/ mm FC98 Kuivaimen väliosa Lämmönvaihdin FC90/2-FC90/ mm FC99 Kuivausteline Lämmönvaihdin lämpöpumpulla FC90/4-FC90/ mm FC94 Optional Turbo Kuivausmoduuli Roiskesuoja sylinterillä

25 OMINAISUUDET FX 250 sähkö/höyry FX 380 sähkö/höyry FX 420 sähkö/höyry Lautasia / tunti 2400/ / /4820 Hihnan nopeus m/min 0,8 / 1,23 0,9 / 1,35 1 / 1,6 Vapaa korkeus mm Sähköliitäntä 400 Vac3N ~50Hz 400 Vac3N ~50Hz 400 Vac3N ~50Hz Esipesupumppu kw / 0,9 2 Esipesupumpun tuotto l/min / Säiliön tilavuus I / pesu Pesupumppu kw Pesupumpun tuotto I/min Säiliön tilavuus I Lämmittimen ottoteho kw Lämmittimen tuotto kg/h pesu Pesupumppu kw / / / Pesupumpun tuotto I/min / / / Säiliön tilavuus I / / / Lämmittimen ottoteho kw / / / Lämmittimen tuotto kg/h / / / 3. pesu Pesupumppu kw / / / Pesupumpun tuotto I/min / / / Säiliön tilavuus I / / / Lämmittimen ottoteho kw / / / Lämmittimen tuotto kg/h / / / 4. pesu Pesupumppu kw / / / Pesupumpun tuotto I/min / / / Säiliön tilavuus I / / / Lämmittimen ottoteho kw / / / Lämmittimen tuotto kg/h / / / Huuhtelu Vedenkulutus I/hr Lämmittimen ottoteho kw Lämmittimen tuotto kg/h Boilerin tilavuus I 10x2-20x1 10x2-20x1 10x2-20x1 Kaksoishuuhtelu Säiliön tilavuus l Huuhtelupumppu kw 0,2 0,2 0,2 Huuhtelupumpun tuotto I/min Hihnan moottori kw 0,22 0,22 0,22 Kokonaissähkönkulutus (55 C) kw 31,42-2,42 35,33-3,32 39,42-4,42 Kokonaishöyrymäärä kg/h Ottoteho 55ºC kwh 26,4-2,42 30,6-3,32 33,8-4,42 Ottoteho 10ºC kw 46, ,33-3,32 68,42-4,42 Höyrynkulutus 50/70 kpa kg/h Ottoteho 10ºC kwh 41,3-2,42 50,5-3,32 56,8-4,42 Vedenpaine kpa kPa, dh max. 5,6. 2 Syöttövesi 55ºC.

26 FX 540 sähkö/höyry FX 600 sähkö/höyry FX 680 sähkö/höyry FX 780 sähkö/höyry FX 900 sähkö/höyry 4200/ / / / / ,4 / 2,15 1,45 / 2,25 1,75 / 2,7 1,95 / 3 2,15 / 3, Vac3N ~50Hz 400 Vac3N ~50Hz 400 Vac3N ~50Hz 400 Vac3N ~50Hz 400 Vac3N ~50Hz 0,9 2 0,9 2 0, / / / / / / / / / / / / / / 2 / / / / 700 / / / / 110 / / / / 14-0 / / / / x2-20x1 10x2-20x1 10x3-20x1 10x2-20x1 10x2-20x ,2 0,2 0, ,22 0,22 0, ,32-5,32 58,42-6,42 72,32-7, ,8-5, ,42 65,9-7,32 68,7-8,42 83,4-9,32 83,32-5,32 88,42-6,42 105,32-7,32 111,42-8,42 130,32-9, , ,5-5,32 81,3-6,42 96,8-7,32 102,2-8,42 119,5-9,
