1 Besam Kaareva liukuovijärjestelmä CMD Käyttöohje Alkuperäiset ohjeet ILL ASSA ABLOY, the global leader in door opening solutions

2 SISÄLTÖ Onneksi olkoon uuden automaattisen ovikoneiston hankinnan johdosta.... Sähkölaitteiden häiriönsieto... Ympäristövaatimukset... Tuotevastuu... Takuu... Huolto... Käyttötarkoitus... Näin CMD toimii... Ohjelmanvalitsimet... Tekniset tiedot... Turvastandardit... Lisäturvallisuus... Hätäpoistuminen... Säännölliset turvatarkistukset... Turvalaitteet... Yleiset lisävarusteet... Ongelmanratkaisu... Kunnossapitosuunnitelma... Muut Besam-tuotteet... Vaatimustenmukaisuusvakuutus Kaikki oikeudet tähän materiaaliin omistaa ASSA ABLOY Entrance Systems AB. Skannaus, kopiointi, muuttaminen tai muokkaaminen on ehdottomasti kiellettyä ilman ASSA ABLOY Entrance Systems AB:n kirjallista suostumusta. Oikeus muutoksiin pidätetään ilman etukäteisilmoitusta. Backtrack information: folder: Library, version: a206, date: , time: 12:56:33, state: Frozen 2

3 Onneksi olkoon uuden automaattisen ovikoneiston hankinnan johdosta. Besam on kehittänyt automaattisia ovia yli 40 vuotta. Uudenaikainen tekniikka sekä huolellisesti testatut materiaalit ja osat varmistavat tuotteiden ensiluokkaisuuden. Kuten kaikki tekniset laitteet, myös tämä automaattinen ovi tarvitsee säännöllistä kunnossapitoa ja huoltoa. Niistä on lisätietoja tässä käyttöohjeessa. On tärkeää, että tunnet automaattisen oven toiminnan ja ymmärrät sen kunnossapidon tärkeyden, jotta se täyttää turvallisuusvaatimukset. Paikallinen valtuutettu Besam-edustajasi tuntee nämä vaatimukset, paikalliset määräykset ja Besam-suositukset sähkökäyttöisille oville. Valtuutetun Besam-edustajan tekemä huolto ja säädöt varmistavat, että automaattinen ovi toimii turvallisesti ja oikein. VAROITUS VAARASTA Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa henkilö- tai omaisuusvahinkoja. Säilytä nämä ohjeet myöhempää käyttöä varten. Sähkölaitteiden häiriönsieto Tämä laite voi luoda ja käyttää radiotaajuusenergiaa. Jos laitetta ei ole oikein asennettu sekä käytetty asianmukaisesti ja tarkasti valmistajan ohjeiden mukaisesti, laite saattaa häiritä radioja televisiosignaalien vastaanottamista. Laite on suunniteltu vastaamaan standardin SFS-EN (Yhdysvalloissa FCC 47 CFR osa 15 B) häiriöpäästörajoituksia, joiden tarkoituksena on taata riittävä suoja tällaisia häiriöitä vastaan asennettaessa ovia asuintaloihin. Kuitenkaan ei voida taata, ettei missään yksittäisessä asennuksessa aiheutuisi häiriöitä. Jos tämä laite häiritsee radio- tai televisiosignaalien vastaanottamista, mikä saadaan selville kytkemälle televisio tai radio päälle ja pois, käyttäjä voi yrittää poistaa häiriön jollakin seuraavista tavoista: Kohdista vastaanottoantenni uudestaan. Sijoita vastaanotin eri paikkaan. Siirrä vastaanotin kauemmaksi laitteesta. Liitä vastaanotin eri pistorasiaan siten, että ovi ja vastaanotin ovat eri piireissä. Tarkista, että maadoitusjohto on liitetty oikein. Tarvittaessa käyttäjä voi kysyä neuvoa jälleenmyyjältä tai kokeneelta radio- ja televisioasentajalta. Ympäristövaatimukset Noudata paikallisia määräyksiä. Hävitä pakkaukset ja elinkaarensa loppuun tulleet laitteet voimassa olevien määräysten mukaisesti. Tuotteen kierrättäminen määräysten mukaisesti auttaa estämään vahingollisia seurauksia ympäristölle ja ihmisten terveydelle. 3

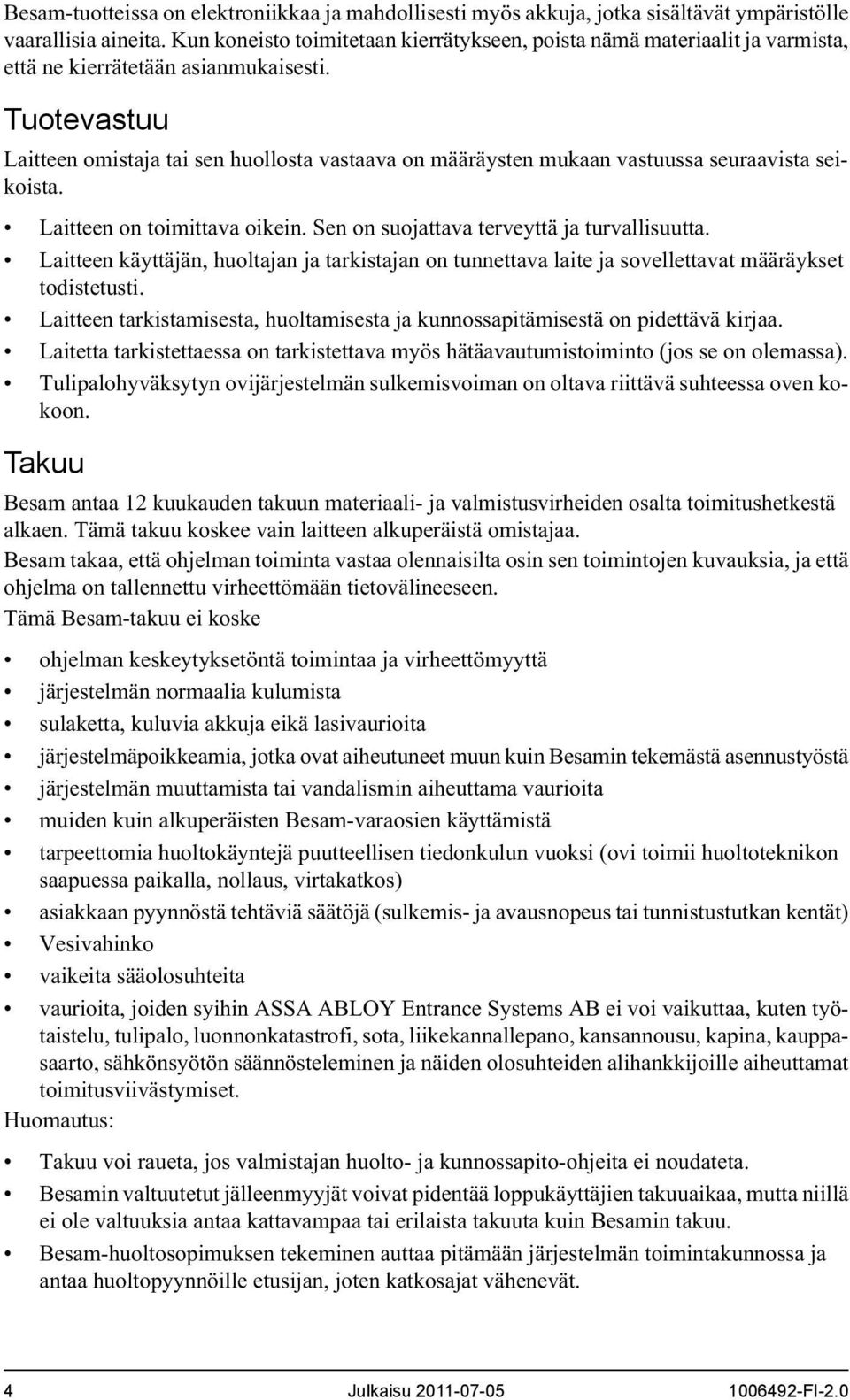

4 Besam-tuotteissa on elektroniikkaa ja mahdollisesti myös akkuja, jotka sisältävät ympäristölle vaarallisia aineita. Kun koneisto toimitetaan kierrätykseen, poista nämä materiaalit ja varmista, että ne kierrätetään asianmukaisesti. Tuotevastuu Laitteen omistaja tai sen huollosta vastaava on määräysten mukaan vastuussa seuraavista seikoista. Laitteen on toimittava oikein. Sen on suojattava terveyttä ja turvallisuutta. Laitteen käyttäjän, huoltajan ja tarkistajan on tunnettava laite ja sovellettavat määräykset todistetusti. Laitteen tarkistamisesta, huoltamisesta ja kunnossapitämisestä on pidettävä kirjaa. Laitetta tarkistettaessa on tarkistettava myös hätäavautumistoiminto (jos se on olemassa). Tulipalohyväksytyn ovijärjestelmän sulkemisvoiman on oltava riittävä suhteessa oven kokoon. Takuu Besam antaa 12 kuukauden takuun materiaali- ja valmistusvirheiden osalta toimitushetkestä alkaen. Tämä takuu koskee vain laitteen alkuperäistä omistajaa. Besam takaa, että ohjelman toiminta vastaa olennaisilta osin sen toimintojen kuvauksia, ja että ohjelma on tallennettu virheettömään tietovälineeseen. Tämä Besam-takuu ei koske ohjelman keskeytyksetöntä toimintaa ja virheettömyyttä järjestelmän normaalia kulumista sulaketta, kuluvia akkuja eikä lasivaurioita järjestelmäpoikkeamia, jotka ovat aiheutuneet muun kuin Besamin tekemästä asennustyöstä järjestelmän muuttamista tai vandalismin aiheuttama vaurioita muiden kuin alkuperäisten Besam-varaosien käyttämistä tarpeettomia huoltokäyntejä puutteellisen tiedonkulun vuoksi (ovi toimii huoltoteknikon saapuessa paikalla, nollaus, virtakatkos) asiakkaan pyynnöstä tehtäviä säätöjä (sulkemis- ja avausnopeus tai tunnistustutkan kentät) Vesivahinko vaikeita sääolosuhteita vaurioita, joiden syihin ASSA ABLOY Entrance Systems AB ei voi vaikuttaa, kuten työtaistelu, tulipalo, luonnonkatastrofi, sota, liikekannallepano, kansannousu, kapina, kauppasaarto, sähkönsyötön säännösteleminen ja näiden olosuhteiden alihankkijoille aiheuttamat toimitusviivästymiset. Huomautus: Takuu voi raueta, jos valmistajan huolto- ja kunnossapito-ohjeita ei noudateta. Besamin valtuutetut jälleenmyyjät voivat pidentää loppukäyttäjien takuuaikaa, mutta niillä ei ole valtuuksia antaa kattavampaa tai erilaista takuuta kuin Besamin takuu. Besam-huoltosopimuksen tekeminen auttaa pitämään järjestelmän toimintakunnossa ja antaa huoltopyynnöille etusijan, joten katkosajat vähenevät. 4

5 Huolto Säännölliset tarkistukset on koulutetun ja valtuutetun henkilön tehtäviksi. Huoltovälin on täytettävä vähintään kansalliset määräykset. Tämä on erityisen tärkeää, jos ovi on tulipalohyväksytty tai siinä on hätäavaustoiminto. On suositeltavaa, että vuoden aikana tehdään vähintään kaksi huoltokäyntiä käyttöolosuhteiden mukaan, jotta investoinnin arvo säilyy ja ovi toimii turvallisesti ja luotettavasti. Ota yhteys Besam-edustajaasi ja kysy Besam Pro-Active Care -ratkaisuista. Yhteystiedot ovat viimeisellä sivulla. 5

6 Käyttötarkoitus Automaattinen CMD-liukuovikoneisto tuo tullessaan automaattisen oven edut. CMD on tarkoitettu jatkuvaan turvalliseen ja pitkäaikaiseen käyttöön Besam CMD-liukuovi mahdollistaa sisäänkäynnin suunnittelemisen kolmessa ulottuvuudessa. Leveyden ja korkeuden lisäksi myös syvyys voidaan mitoittaa. Tällöin sisäänkäynnistä tulee tyylikäs, koristeellinen ja erittäin toimiva. Kaareva liukuovi avautuu leveämpänä kuin tavallinen liukuovi. Järjestelmä säätää itseään normaalien sääolosuhteiden sekä esimerkiksi lian aiheuttamien vähäisten kitkamuutosten mukaisesti. Kaikki asennukset ovat kuitenkin yksilöllisiä, joten käyttökohteessa sovellettavat turvallisuusvaatimukset on otettava huomioon ja huolto-ohjelma on mukautettava toimintaympäristöön. Näin CMD toimii Besam CMD -liukuovikoneisto toimii sähkömekaanisesti. Käyttöyksikkö, ohjausyksikkö, vaihteisto sekä lisävarusteena saatava hätäavausyksikkö ja sähkömekaaninen lukituslaite on kokoonpantu tukipalkkiin, jossa on integroitu kotelo. Moottorin ja vaihteistojen liike välittyy ovilehdille hammashihnan välityksellä. Ovilehti on kiinnitetty sovitekiskoon/kannatinpyörästöön, ja se kulkee liukukiskon päällä. Lattiaohjain ohjaa aktiivisen ovilehden liikettä. Kun ohjausyksikkö vastaanottaa avautumisimpulssin esimerkiksi liiketunnistimesta, käyttöyksikkö käynnistyy ja välittää liikkeen ovilehdille, jotka avautuvat. Sulkeutuminen alkaa, kun AVAUTUMISIMPULSSIA ei anneta, AVOINNAOLOAIKA on kulunut umpeen eikä LÄSNÄOLOIMPULSSI aktivoidu Koneiston kuori 2 Koneiston tukipalkki, sisältää liukukiskon 3 Vasen ja oikea ikkuna 4 Vasen ja oikea ovi, sis. lattiaohjaimen 5 Läsnäolotunnistin ILL

7 Lukitseminen Sairaaloiden, vanhainkotien ja muiden vastaavien rakennusten hätäpoistumisteille asennettuja ovia ei voida lukita tai asettaa Pois päältä -tilaan. Muissa rakennuksissa hätäpoistumisteille asennetut ovet voidaan lukita tai asettaa "Pois päältä" -tilaan, kun on ensin varmistettu, että rakennuksessa ei ole enää ketään. Lukituksen avaaminen Avaa kaikki mekaaniset lukot ennen koneiston päällekytkemistä. Huomaa, että oveen saattaa olla asennettuna useita lukkoja. 1 2 ILL

8 Ohjelmanvalitsimet CMD voidaan asettaa viiteen erilaiseen tilaan, jos siihen on asennettu ohjelmanvalitsin. Lisätietoja on alla näkyvässä taulukossa. PSMB-5, vain yhden ovikoneiston ohjaamiseen. PS-5M, halutun koneistomäärän keskusohjaukseen. Jos käytössä on AUTO-asetus, kaikkia liitettyjä koneistoja ohjataan yksitellen omilla ohjelmanvalitsimillaan. PS-5M-valitsimessa ei ole nollaamista. PSK-6U, pinta-asennettu sivulasiin tai seinään oven lähelle. Ohjelmanvalitsintoiminnot PSO-5R PSO-5T PSMB-5 POIS PÄÄL- TÄ POISTU- MINEN AUTO- MAAT- TINEN OSIT- TAIN AUTO- MAAT- TINEN AUKI PALAU- TUS Tätä toimintoa voidaan käyttää hätäpoistumisovissa vain, kun on ensin varmistettu, että kaikki ihmiset ovat poistuneet rakennuksesta. Ovea ei voida avata sisä- ja ulkoimpulssilaitteilla. Ovi on lukossa, jos sähkömekaaninen lukituslaite on asennettuna. Ovi voidaan avata avainkytkimellä osittain (jos asennettu). Hätäavauspainikkeella ovi avautuu kokonaan (jos asennettu). Kulku vain sisäpuolelta. Ovi on normaalisti lukossa, jos sähkömekaaninen lukituslaite on asennettuna. Ovi voidaan avata vain sisäimpulssilaitteella ja avainkytkimellä tai hätäavauspainikkeella (jos asennettu). Kaksisuuntainen kulku, oven normaali toiminta. Ovi voidaan avata sisä- ja ulkoimpulssilaitteilla ja avainkytkimellä tai hätäavauspainikkeella (jos asennettu). kaksisuuntainen kulku, OSITTAIN AUTOMAATTINEN on käytettävissä. Ovi voidaan avata osittain sisä- ja ulkoaktivointiyksiköillä ja avainkytkimellä (jos asennettu). Hätäavauspainikkeella ovi avautuu kokonaan. Ovi on pysyvästi auki. Ovea voidaan liikuttaa käsin esim. ikkunoiden puhdistamista varten. Kaikki muut impulssilaitteet paitsi hätäavauspainike (jos asennettu) on kytketty pois päältä. Aseta ohjelmanvalitsin AUTOMAATTINEN -asentoon. Aseta kapea esine ohjelmanvalitsimen pieneen reikään ja paina lyhyesti. Koneisto testaa hätäavausyksikön (jos valittu), sähkömekaanisen lukon, vahtireleen ja suljetun asennon. Sulkeutumisen jälkeen koneisto palautuu ja on jälleen valmis normaaliin toimintaan. Huomio: PALAUTUS ei ole PS-5M-ohjelmanvalitsimessa. 8

9 R PSK-6U PALAU- TUS Käännä avain myötäpäivään R-asentoon (kello kuuden asentoon). Aseta kapea esine ohjelmanvalitsimen pieneen aukkoon ja paina lyhyesti. Käännä avainta vastapäivään haluttuun asentoon. Koneisto testaa hätäavausyksikön (jos valittu), sähkömekaanisen lukon, vahtireleen ja suljetun asennon. Sulkeutumisen jälkeen koneisto palautuu ja on jälleen valmis normaaliin toimintaan. Huomio: Avainta ei voi poistaa R-asennossa. Huomio: Jos valvottua hätäavausyksikköä tarvitaan, se testataan kääntämällä ohjelmanvalitsin POIS PÄÄLTÄ- tai AUKI-asennosta johonkin toiseen asentoon. Huomio: Jos valvottua hätäavausyksikköä tarvitaan, se testataan kääntämällä ohjelmanvalitsin POIS PÄÄLTÄ- tai AUKI-asennosta johonkin toiseen asentoon. Tekniset tiedot Virransyöttö: 120 V AC -10 % 240 V AC +10 %, 50/60 Hz, 10 AT:n sulake Virrankulutus: Enintään 250 wattia Sertifiointilaitokset ovat myöntäneet kolmannen osapuolen hyväksynnät käyttämisen ja poistumisreitin turvallisuudelle. Lisätietoja on vaatimustenmukaisuusvakuutuksessa. 9

10 Turvastandardit Liukuovet takaavat turvallisen kulun oviaukosta, sillä jos sulkeutuvien ovien väliin on jäänyt jokin este, ovet avautuvat välittömästi. Tämän jälkeen ne sulkeutuvat uudelleen hitaalla nopeudella varmistaakseen, ettei estettä enää ole. ILL Mikäli este havaitaan avautuvien ovilehtien ja vastaisen seinän tai sisustusosien välissä, ovien liike pysähtyy ja ne sulkeutuvat aikaviiveen jälkeen. ILL Mikroprosessori tarkkaan ohjaukseen Mikroprosessorissa on itseään tarkkaileva ominaisuus, joka havaitsee oven toiminnassa mahdollisesti esiintyvät häiriöt tai virheelliset signaalit. Ellei tulosignaali vastaa laitteeseen ohjelmoituja tietoja, mikroprosessori tekee automaattisesti tarvittavat toimenpiteet oven turvallisen toiminnan varmistamiseksi. Läsnäolotunnistimella varustettu turvajärjestelmä Turvajärjestelmään kuuluu läsnäolontunnistin, joka on asennettu oviaukon yläpuolelle. Jos läsnäolotunnistin havaitsee esteen oviaukossa ovien sulkeutuessa, ovet avautuvat välittömästi. Tämän jälkeen ne sulkeutuvat uudelleen heti, kun este on poistunut. ILL

11 Lisäturvallisuus Kaksi tai neljä lisätunnistinta voidaan ottaa käyttöön. Lisätunnistimien määrä vaihtelee avautumisleveyden mukaan. Valokennojen välinen etäisyys on 400 mm. ILL Hätäpoistuminen CMD voidaan varustaa hätäavausyksiköllä, joka avaa tai sulkee¹ ovet virtakatkoksen aikana. Koneisto voidaan kytkeä myös paloilmoitinjärjestelmään tai savunilmaisimiin. Lisätietoja on. Sairaaloiden, vanhainkotien ja muiden vastaavien rakennusten hätäpoistumisteille asennettuja ovia ei voida lukita tai asettaa Pois päältä -tilaan. ¹ Vain sähkötoiminen hätäavausyksikkö 11

12 Click! Säännölliset turvatarkistukset Seuraava tarkistusluettelo on laadittu kansallisten ja kansainvälisten määräysten täyttämiseksi sekä toimintahäiriöiden ja henkilövahinkojen vaaran välttämiseksi. Älä käytä, jos korjausta tai säätöä tarvitaan. Katkaise virransyöttö 12 puhdistamisen tai muun kunnossapidon ajaksi. TOIMINNOT JA SILMÄMÄÄRÄINEN TARKISTUS ILL PUHDISTAMINEN Paras tapa poistaa pöly ja lika CMD-järjestelmästä on käyttää vettä ja sientä tai pehmeää liinaa. Mietoa pesuainetta saa käyttää. Emalikerros pysyy kunnossa, kun pinnat puhdistetaan vähintään kolme kertaa vuodessa. Puhdistamisesta on pidettävä kirjaa. Profiilien ja sääsuojuksen harjojen vaurioitumisen välttämiseksi ne on imuroitava viikoittain. Älä altista ikkunoita, ovia tai profiileita emäksisille aineille. Alumiini ja lasi ovat herkkiä emäksisille aineille. Älä puhdista painepesurilla. Koneisto, ohjelmanvalitsin ja anturi saattavat vaurioitua ja vettä saattaa päästä profiilien sisään. Älä käytä kiillottavia pesuaineita. Älä käytä hankaavia materiaaleja (esim. Scotch-brite), sillä ne saattavat aiheuttaa mekaanisia vaurioita. 12

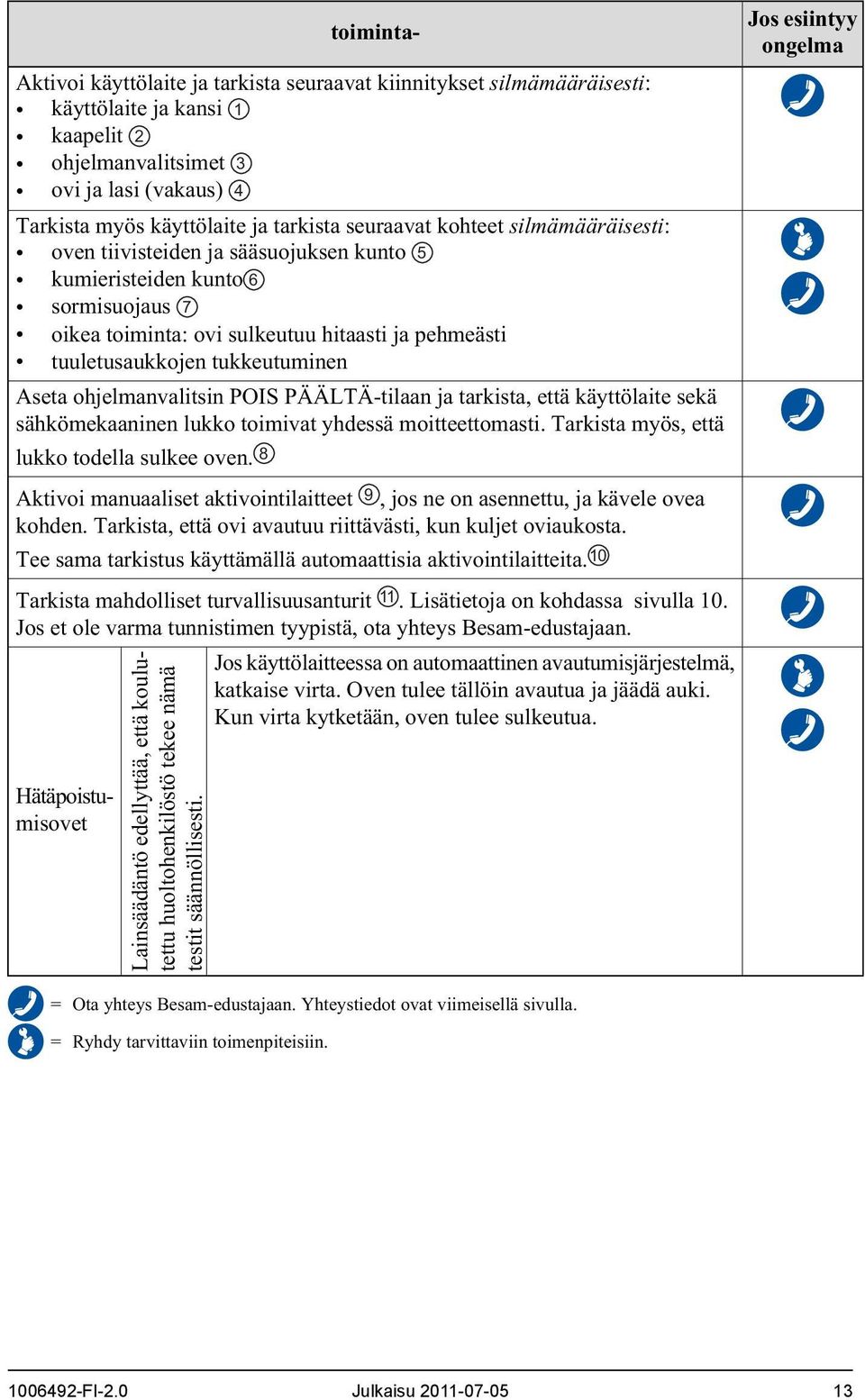

13 toiminta- Aktivoi käyttölaite ja tarkista seuraavat kiinnitykset silmämääräisesti: käyttölaite ja kansi 1 kaapelit 2 ohjelmanvalitsimet 3 ovi ja lasi (vakaus) 4 Tarkista myös käyttölaite ja tarkista seuraavat kohteet silmämääräisesti: oven tiivisteiden ja sääsuojuksen kunto 5 kumieristeiden kunto6 sormisuojaus 7 oikea toiminta: ovi sulkeutuu hitaasti ja pehmeästi tuuletusaukkojen tukkeutuminen Aseta ohjelmanvalitsin POIS PÄÄLTÄ-tilaan ja tarkista, että käyttölaite sekä sähkömekaaninen lukko toimivat yhdessä moitteettomasti. Tarkista myös, että lukko todella sulkee oven. 8 Jos esiintyy ongelma Aktivoi manuaaliset aktivointilaitteet 9, jos ne on asennettu, ja kävele ovea kohden. Tarkista, että ovi avautuu riittävästi, kun kuljet oviaukosta. Tee sama tarkistus käyttämällä automaattisia aktivointilaitteita. 10 Tarkista mahdolliset turvallisuusanturit 11. Lisätietoja on kohdassa sivulla 10. Jos et ole varma tunnistimen tyypistä, ota yhteys Besam-edustajaan. Hätäpoistumisovet Lainsäädäntö edellyttää, että koulutettu huoltohenkilöstö tekee nämä testit säännöllisesti. Jos käyttölaitteessa on automaattinen avautumisjärjestelmä, katkaise virta. Oven tulee tällöin avautua ja jäädä auki. Kun virta kytketään, oven tulee sulkeutua. = = Ota yhteys Besam-edustajaan. Yhteystiedot ovat viimeisellä sivulla. Ryhdy tarvittaviin toimenpiteisiin. 13

14 ART. NO CLASSIFICATION DIN PROJECT SERIAL NO. SITAC1422 SÜD VAC TYPE A YEAR+WEEK EN ISO 9001 Certificate No: , W Hz No entry Automatic door Keep clear Click! MERKINNÄT Landskrona Sweden Factory No. 1 XXXXXXX XXXXXXX XXXX XXXXXX XXXXXXX XXXX XXX XX/XX xxxxxxxxx XX A xxxxxxxxxxxxx xxxxxxxxxxxxx No entry F B H Keep clear C 1100 mm D G Click! E 800 mm Automatic door 40 mm ILL TOIMINTA Jos esiintyy ongelma Tarkista, että kaikki merkinnät ovat paikoillaan ja ehjiä. EU-direktiiveissä ja Euroopan ulkopuolisten maiden kansallisissa lainsäädännöissä edellytetään merkintöjä. A B C D E F G H Tuotemerkintä: Pakollinen Besam-ovitarra: Pakollinen lasin merkitsemiseksi (liikkuvien lasiosien molemmilla puolilla). Lasten valvonta Pakollista, jos käytettävissä (oven molemmilla puolilla). Kiinnitetään oviin, jos niiden käyttäjistä merkittävä osa on lapsia, vanhuksia tai liikuntaesteisiä. Käyttölaite soveltuu liikuntaesteisille: Suositeltava, jos voidaan asentaa (oven molemmilla puolilla). Liikuntaesteisille tarkoitettu aktivointi: Suositeltava, jos voidaan asentaa Ei sisäänpääsyä, yksisuuntaisen liikenteen merkki: Pakollinen Iso-Britanniassa ja Yhdysvalloissa, jos käytettävissä Automaattinen ovi: Pakollinen vain Iso-Britanniassa. Pysy loitolla: Pakollinen vain Iso-Britanniassa. = Ota yhteys Besam-huoltoon. Yhteystiedot ovat viimeisellä sivulla. 14

15 Turvalaitteet Vaikka CMD täyttää kaikkien turvallisuusmääräysten vaatimukset, sen turvallisuutta ja mukavuutta voidaan parantaa käyttämällä seuraavia lisälaitteita. Saat lisätietoja ottamalla yhteyden Besamin edustajaan. Yhdistetyt liikkeen ja läsnäolon tunnistavat anturit Erilliset läsnäoloanturit Yleiset lisävarusteet Voit täydentää CMD-ovea seuraavilla lisävarusteilla. Saat lisätietoja ottamalla yhteyden Besam-edustajaan. Kansi Vakiona väritön anodisoitu alumiini. Maalaus RAL-väreillä tai anodisointi saatavana. Liike- ja läsnäolotunnistimista on lisätietoja erillisissä käyttöohjeissa tai asennuspiirustuksissa. Ohjelmanvalitsimet (ks. sivu 8) Ohjelmanvalitsin PS-2 Sähkölukot Lukitaan sähkövirralla, ilman sähkövirtaa tai lukolla. Mikrokytkinsarja Oven ja lukon asennon näyttämiseen. Sähkötoiminen akuilla varustettu hätäavausyksikkö Käytetään, jos oven on sulkeuduttava tai avauduttava akulla ja pysyttävä tässä asennossa virtakatkoksen aikana. Viranomaiset voivat vaatia, että hätäavausyksikköä valvotaan ajoittain. Seuraava avautumisimpulssi testaa hätäavauksen puoli tuntia ennen tämän ajan kulumista. Jos avautumisimpulssia ei tule viranomaisten määräämän ajan kuluessa, hätäavausyksikkö aiheuttaa itse avautumisimpulssin. Jos akku avaa oven rajoitetun ajan sisällä, testi on onnistunut ja ovi palauttaa ohjelmanvalitsimella asetetun toiminnon. Huomio: Testiä ei suoriteta, jos ohjelmanvalitsimen asetus on AUKI. Asetuksessa POIS PÄÄLTÄ se voidaan valita. Testi tehdään aina PALAUTUS-toiminnon ja ohjelman valinnan vaihtamisen jälkeen asennosta, jossa testiä ei tehty asentoon, jossa testiä vaaditaan. Hätäsulkeutuminen toistuvalla sulkeutumisella Jos ovi avataan käsin sähkötoimisen hätäsulkeutumisen jälkeen, ovi sulkeutuu uudelleen. Joustavalla hihnalla varustettu mekaaninen hätäavausyksikkö Käytetään, jos oven on avauduttava ja pysyttävä auki joustavan nauhan avulla virtakatkoksen aikana. Viranomaiset voivat vaatia, että hätäavausyksikköä valvotaan ajoittain. Seuraava avautumisimpulssi testaa hätäavauksen puoli tuntia ennen tämän ajan kulumista. Jos avautumisimpulssia ei tule viranomaisten määräämän ajan kuluessa, hätäavausyksikkö aiheuttaa itse avautumisimpulssin. Jos joustava nauha avaa oven rajoitetun ajan sisällä, testi on onnistunut ja ovi palauttaa ohjelmanvalitsimella asetetun toiminnon. 15

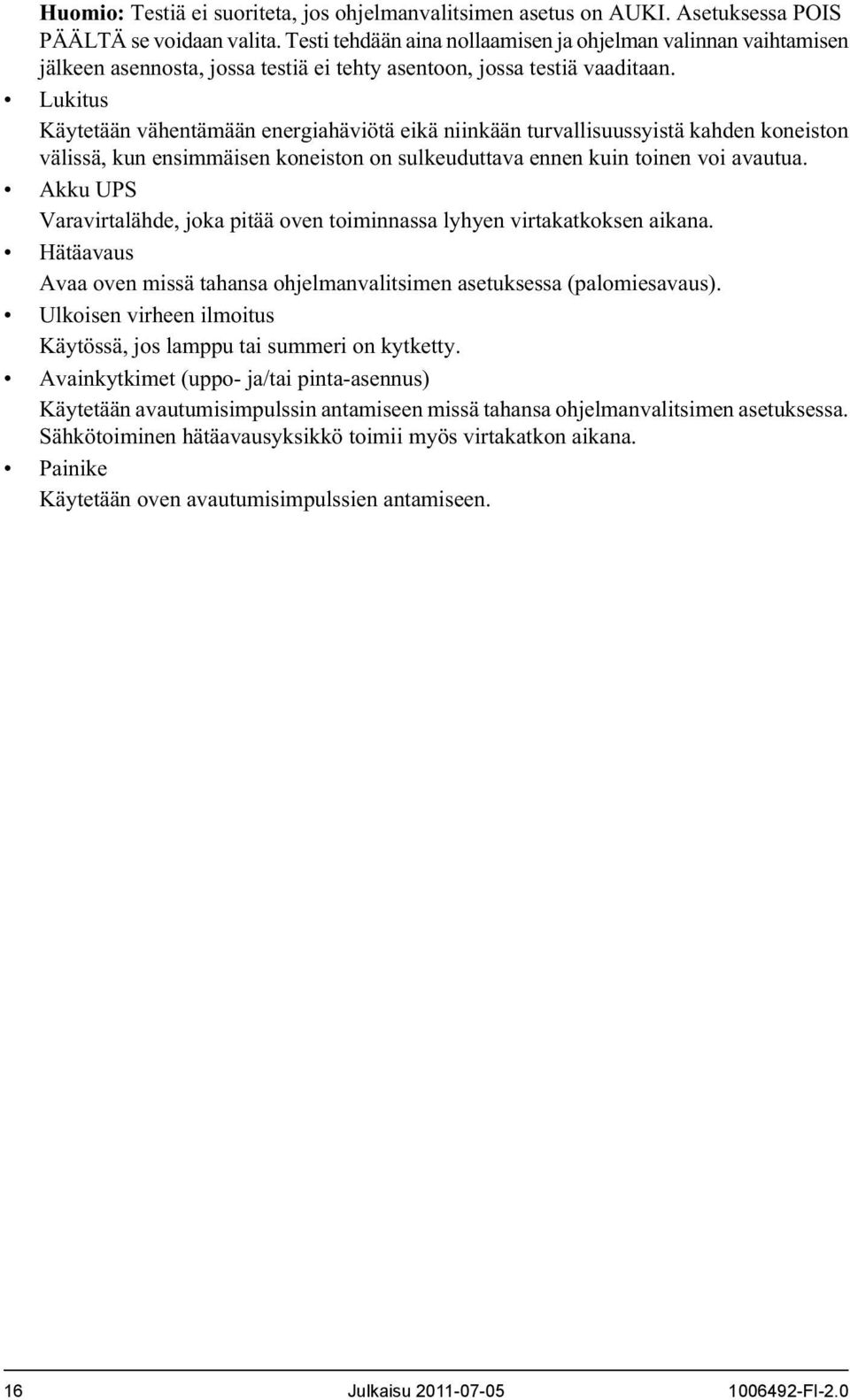

16 Huomio: Testiä ei suoriteta, jos ohjelmanvalitsimen asetus on AUKI. Asetuksessa POIS PÄÄLTÄ se voidaan valita. Testi tehdään aina nollaamisen ja ohjelman valinnan vaihtamisen jälkeen asennosta, jossa testiä ei tehty asentoon, jossa testiä vaaditaan. Lukitus Käytetään vähentämään energiahäviötä eikä niinkään turvallisuussyistä kahden koneiston välissä, kun ensimmäisen koneiston on sulkeuduttava ennen kuin toinen voi avautua. Akku UPS Varavirtalähde, joka pitää oven toiminnassa lyhyen virtakatkoksen aikana. Hätäavaus Avaa oven missä tahansa ohjelmanvalitsimen asetuksessa (palomiesavaus). Ulkoisen virheen ilmoitus Käytössä, jos lamppu tai summeri on kytketty. Avainkytkimet (uppo- ja/tai pinta-asennus) Käytetään avautumisimpulssin antamiseen missä tahansa ohjelmanvalitsimen asetuksessa. Sähkötoiminen hätäavausyksikkö toimii myös virtakatkon aikana. Painike Käytetään oven avautumisimpulssien antamiseen. 16

17 Ongelmanratkaisu Ovi ei aukea. Vika Moottori ei käynnisty. Korjaustoimet Muuta ohjelmanvalitsimen asetusta. Tarkista päävirtakytkin. Moottori käynnistyy mutta Avaa mekaaniset lukot. pysähtyy avautumisen aikana. Puhdista lattiaohjain. Ovi ei sulkeudu. Moottori ei käynnisty. Moottori käynnistyy mutta pysähtyy sulkeutumisen aikana. Ovi liikkuu hitaasti. Tarkista, ettei oven alla ole jumiutuneita esineitä. Muuta ohjelmanvalitsimen asetusta. Jos läsnäoloanturi on asennettuna, tarkista ettei läsnäoloalueella ole esineitä. Poista alueella mahdollisesti olevat esineet. Puhdista lattiaohjain. Jos ongelma jatkuu, ota yhteys Besam-edustajaan. Tarkista, ettei oven alla ole jumiutuneita esineitä. Estä kulku oven avulla ja anna oven avautua ja sulkeutua täydellisesti hitaalla nopeudella. Palauta koneisto asettamalla ohjelmanvalitsin asentoon AUTO- MAATTINEN ja painamalla kapea esine ohjelmanvalitsimen pieneen reikään. Anna koneiston valvoa sulkeutumisasentoa ilman keskeytystä. 17

18 Kunnossapitosuunnitelma Kuten aiemmin todettiin, valtuutetun Besam-edustajan tekemä huolto ja säädöt varmistavat, että automaattinen ovi toimii turvallisesti ja oikein. Alla näkyvässä taulukossa on kuvattu osien suositeltu vaihtamisväli kuukausina osana ennakoivaa kunnossapitoa. Ota yhteys Besamedustajaasi ja kysy Besam Pro-Active Care -ratkaisuista. Osa Sähkötoimisen hätäavausyksikön akku Mekaanisen hätäavausyksikön joustava hihna Lattiaohjaimen kenkä Huovalla pehmustettu Kannatinpyörästö pe Turvapysäytin Hammashihna Valmistenumero b Toimintakierrosten tai tuntien määrä <10 Alhainen Liikenne <100 Luja Liikenne Keskikokoinen Liikenne > Kuluttava Ilman Tarkista, että kaikki merkinnät ovat paikoillaan ja ehjiä. Ks. sivu 14. Tarkista myös muut kuluvat osat, kuten harjat, ovipysäyttimet ja lasitekumit. Muut Besam-tuotteet Ovijärjestelmät Tasapaino-ovet Ilmaverhot Liukusulkimet Pyöröovet Liukuovet Kääntöovet Automaattiset ja käsikäyttöiset impulssilaitteet Palvelut, kuten ennakoiva kunnossapito ja päivittäminen, hätäkorjaustyöt, huoltoneuvonta ja ovien hallinta

19 Vaatimustenmukaisuusvakuutus Me ASSA ABLOY Entrance Systems AB Box 131 SE Landskrona Sweden vakuuttaa, että että laitteet: CMD. With or without emergency unit. täyttävät seuraavat vaatimukset: Puhelin Telefaksi Sähköposti tuotetta koskeva EU-direktiivi: A X Pienjännitedirektiivi 2006/95/EC B X Sähkömagneettinen yhteensopivuusdirektiivi 2004/108/EC C Rakennustuotedirektiivi 89/106/EEC + 93/68/EEC D X Konedirektiivi 2006/42/EC Harmonisoidut eurooppalaiset standardit: EN EN EN ISO EN EN EN ISO /-2 Muut standardit tai tekniset vaatimukset: BBR BGR 232 UL 325 BVL DIN /-2 Hyväksytty tutkimuslaitos on myöntänyt EU:ssa vaadittavan sertifikaatin (yhteystiedot ovat saatavissa pyynnöstä ASSA ABLOY Entrance Systems AB:ltä): SITAC 0002/01 SITAC 0138/01 TÜV B UL File E47833 A B D Laite täyttää mainittujen harmonisoitujen standardien sovellettavissa olevat osat ja D Laite täyttää muut standardit tai tekniset vaatimukset kokonaan tai osittain. Valmistusprosessi varmistaa teknisten vaatimusten täyttämisen. Valmistusprosessia valvotaan säännöllisesti ulkopuolisen tahon toimesta. CE-merkinnän saamisvuoden kaksi viimeistä numeroa: A 10 B 10 C -- D 10 Paikka Landskrona Päiväys Allekirjoitus Johnny Persson Teknisen tiedoston laadinta Osoite yllä Asema Product Safety & IP Manager FI
