1 Besam UniSlide -liukuovikoneisto Käyttöohje Alkuperäiset ohjeet ASSA ABLOY, the global leader in door opening solutions

2 SISÄLTÖ Onneksi olkoon uuden automaattisen ovikoneiston hankinnan johdosta.... Sähkölaitteiden häiriönsieto... Ympäristövaatimukset... Tuotevastuu... Takuu... Huolto... Käyttötarkoitus... Näin UniSlide toimii... Lukitseminen... Lukituksen avaaminen... Ohjelmanvalitsimet... Tekniset tiedot... Integroitu turvallisuus... Läsnäoloantureilla varustettu turvajärjestelmä... Teknisesti kehittyneet tunnistimet... Turvajärjestelmän valokennot... Hätäpoistuminen... Säännölliset turvatarkistukset... Turvalaitteet... Yleiset lisävarusteet... Ongelmanratkaisu... Kunnossapitosuunnitelma... Muut Besam-tuotteet... Vaatimustenmukaisuusvakuutus... Vaatimustenmukaisuusvakuutus Kaikki oikeudet tähän materiaaliin omistaa ASSA ABLOY Entrance Systems AB. Skannaus, kopiointi, muuttaminen tai muokkaaminen on ehdottomasti kiellettyä ilman ASSA ABLOY Entrance Systems AB:n kirjallista suostumusta. Oikeus muutoksiin pidätetään ilman etukäteisilmoitusta. Backtrack information: folder: Library, version: a360, date: , time: 14:36:35, state: Frozen 2

3 Onneksi olkoon uuden automaattisen ovikoneiston hankinnan johdosta. Besam on kehittänyt automaattisia ovia yli 40 vuotta. Uudenaikainen tekniikka sekä huolellisesti testatut materiaalit ja osat varmistavat tuotteiden ensiluokkaisuuden. Kuten kaikki tekniset laitteet, myös tämä automaattinen ovi tarvitsee säännöllistä kunnossapitoa ja huoltoa. On tärkeää, että tunnet automaattisen oven toiminnan ja ymmärrät sen kunnossapidon tärkeyden, jotta se täyttää turvallisuusvaatimukset. Paikallinen valtuutettu Besam-edustajasi tuntee nämä vaatimukset, paikalliset määräykset ja Besam-suositukset sähkökäyttöisille oville. Valtuutetun Besam-edustajan tekemä huolto ja säädöt varmistavat, että automaattinen ovi toimii turvallisesti ja oikein. VAROITUS VAARASTA Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa henkilö- tai omaisuusvahinkoja. Säilytä nämä ohjeet myöhempää käyttöä varten. Sähkölaitteiden häiriönsieto Tämä laite täyttää Euroopassa voimassa olevan EMC-direktiivin vaatimukset (Yhdysvalloissa FCC Part 15 -vaatimukset), jos se asennetaan asennus- ja huolto-oppaan mukaisesti. Tämä laite voi luoda ja käyttää radiotaajuusenergiaa. Jos laitetta ei asenneta ja käytetä oikein, laite saattaa häiritä radio- ja televisiosignaalien vastaanottamista tai muita radiotaajuudella toimivia järjestelmiä. Jos toista laitetta ei ole suojattu oikein, voi esiintyä häiriöitä. Kuitenkaan ei voida taata, ettei missään yksittäisessä asennuksessa aiheutuisi häiriöitä. Jos tämä laite häiritsee radio- tai televisiosignaalien vastaanottamista, mikä saadaan selville kytkemälle televisio tai radio päälle ja pois, käyttäjä voi yrittää poistaa häiriön jollakin seuraavista tavoista: Kohdista vastaanottoantenni uudestaan. Sijoita vastaanotin eri paikkaan. Siirrä vastaanotin kauemmaksi laitteesta. Liitä vastaanotin eri pistorasiaan siten, että ovi ja vastaanotin ovat eri piireissä. Tarkista, että maadoitusjohto on liitetty oikein. Tarvittaessa käyttäjä voi kysyä neuvoa jälleenmyyjältä tai kokeneelta radio- ja televisioasentajalta. Ympäristövaatimukset Noudata paikallisia määräyksiä. Hävitä pakkaukset ja käyttämättömät laitteet voimassa olevien määräysten mukaisesti. Tuotteen kierrättäminen määräysten mukaisesti auttaa estämään vahingollisia seurauksia ympäristölle ja ihmisten terveydelle. 3

4 Besam-tuotteissa on elektroniikkaa ja mahdollisesti myös akkuja, jotka sisältävät ympäristölle vaarallisia aineita. Kun koneisto toimitetaan kierrätykseen, poista nämä materiaalit ja varmista, että ne kierrätetään asianmukaisesti. Tämä käyttöohje sisältää tarvittavat yksityiskohdat ja ohjeet Sliding Door Operator Besam UniSlide -kääntöovikoneiston asennukseen, ylläpitoon ja huoltoon. Tuotevastuu Laitteen omistaja tai sen huollosta vastaava on määräysten mukaan vastuussa seuraavista seikoista. Laitteen on toimittava oikein. Sen on suojattava terveyttä ja turvallisuutta. Laitteen käyttäjän, huoltajan ja tarkistajan on tunnettava laite ja sovellettavat määräykset todistetusti. Laitteen tarkistamisesta, huoltamisesta ja kunnossapitämisestä on pidettävä kirjaa. Laitetta tarkistettaessa on tarkistettava myös hätäavautumistoiminto (jos se on olemassa). Tulipalohyväksytyn ovijärjestelmän sulkemisvoiman on oltava riittävä suhteessa oven kokoon. Takuu Besam antaa 12 kuukauden takuun materiaali- ja valmistusvirheiden osalta toimitushetkestä alkaen. Tämä takuu koskee vain laitteen alkuperäistä omistajaa. Besam takaa, että ohjelman toiminta vastaa olennaisilta osin sen toimintojen kuvauksia, ja että ohjelma on tallennettu virheettömään tietovälineeseen. Tämä Besam-takuu ei koske ohjelman keskeytyksetöntä toimintaa ja virheettömyyttä järjestelmän normaalia kulumista sulaketta, kuluvia akkuja eikä lasivaurioita järjestelmäpoikkeamia, jotka ovat aiheutuneet muun kuin Besamin tekemästä asennustyöstä järjestelmän muuttamista tai vandalismin aiheuttama vaurioita muiden kuin alkuperäisten Besam-varaosien käyttämistä tarpeettomia huoltokäyntejä puutteellisen tiedonkulun vuoksi (ovi toimii huoltoteknikon saapuessa paikalla, nollaus, virtakatkos) asiakkaan pyynnöstä tehtäviä säätöjä (sulkemis- ja avausnopeus tai tunnistustutkan kentät, ei toiminnan muuttamista, jotta ei aiheudu vaaratilanteita) Vesivahinko vaikeita sääolosuhteita vaurioita, joiden syihin ASSA ABLOY Entrance Systems AB ei voi vaikuttaa, kuten työtaistelu, tulipalo, luonnonkatastrofi, sota, liikekannallepano, kansannousu, kapina, kauppasaarto, sähkönsyötön säännösteleminen ja näiden olosuhteiden alihankkijoille aiheuttamat toimitusviivästymiset. Huomautus: Takuu voi raueta, jos valmistajan huolto- ja kunnossapito-ohjeita ei noudateta. Besamin valtuutetut jälleenmyyjät voivat pidentää loppukäyttäjien takuuaikaa, mutta niillä ei ole valtuuksia antaa kattavampaa tai erilaista takuuta kuin Besamin takuu. 4

5 Besam-huoltosopimuksen tekeminen auttaa pitämään järjestelmän toimintakunnossa ja antaa huoltopyynnöille etusijan, joten katkosajat vähenevät. Huolto Säännölliset tarkistukset on annettava koulutetun ja valtuutetun henkilön tehtäviksi. Huoltovälin on täytettävä vähintään kansalliset määräykset tai niiden puuttuessa toimialalla noudettavaa käytäntöä. Myös ympäristönsuojelu tulee ottaa huomioon. Tämä on erityisen tärkeää, jos ovi on tulipalohyväksytty tai siinä on hätäavaustoiminto. On suositeltavaa, että vuoden aikana tehdään vähintään kaksi huoltokäyntiä käyttöolosuhteiden mukaan, jotta investoinnin arvo säilyy ja ovi toimii turvallisesti ja luotettavasti. Ota yhteys Besam -edustajaasi ja kysy Besam Pro-Active Care -ratkaisusta. Yhteystiedot ovat viimeisellä sivulla. Käyttötarkoitus Automaattinen Besam UniSlide -liukuovikoneisto on kehitetty helpottamaan kulkua rakennuksiin ja niistä ulos sekä rakennusten sisällä. UniSlide on tarkoitettu jatkuvaan turvalliseen ja pitkäaikaiseen käyttöön Järjestelmä säätää itseään normaalien sääolosuhteiden sekä esimerkiksi lian aiheuttamien vähäisten kitkamuutosten mukaisesti. Se sopii lähes kaikkiin sisätilojen sisä- ja ulkopuolisiin liukuovin. Ovi on tarkoitettu jatkuvaan, turvalliseen ja pitkäaikaiseen käyttöön Varmista, että lukko aktivoituu vain silloin, kun huoneessa ei ole henkilöitä. Koneisto ei ole tarkoitettu fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Tämä ei kuitenkaan estä tällaisia henkilöitä käyttämästä ovea, kun koneisto on asennettu. Älä anna lasten leikkiä ovella tai sen ohjauslaitteilla. Pidä kaukosäätimet poissa lasten ulottuvilta. Asentamisesta ja huoltamisesta on lisätietoja asennus- ja huolto-ohjeessa. Näin UniSlide toimii Besam UniSlide -liukuovikoneisto toimii sähkömekaanisesti. Käyttöyksikkö, ohjausyksikkö, vaihteisto sekä lisävarusteena saatava hätäavausyksikkö ja sähkömekaaninen lukituslaite on kokoonpantu tukipalkkiin, jossa on integroitu kotelo. Moottorin ja vaihteistojen liike välittyy ovilehdille hammashihnan välityksellä. Ovilehti on kiinnitetty sovitekiskoon/kannatinpyörästöön, ja se kulkee liukukiskon päällä. Lattiaohjain ohjaa aktiivisen ovilehden liikettä. Kun ohjausyksikkö vastaanottaa avautumisimpulssin esimerkiksi liiketunnistimesta, käyttöyksikkö käynnistyy ja välittää liikkeen ovilehdille, jotka avautuvat. Sulkeutuminen alkaa, kun AVAUTUMISIMPULSSIA ei anneta, AVOINNAOLOAIKA on kulunut umpeen eikä LÄSNÄOLOIMPULSSI aktivoidu. UniSlide voidaan asettaa viiteen erilaiseen tilaan, jos siihen on asennettu ohjelmanvalitsin. Lisätietoja on kohdassa Ohjelmanvalitsimet sivulla 7. 5

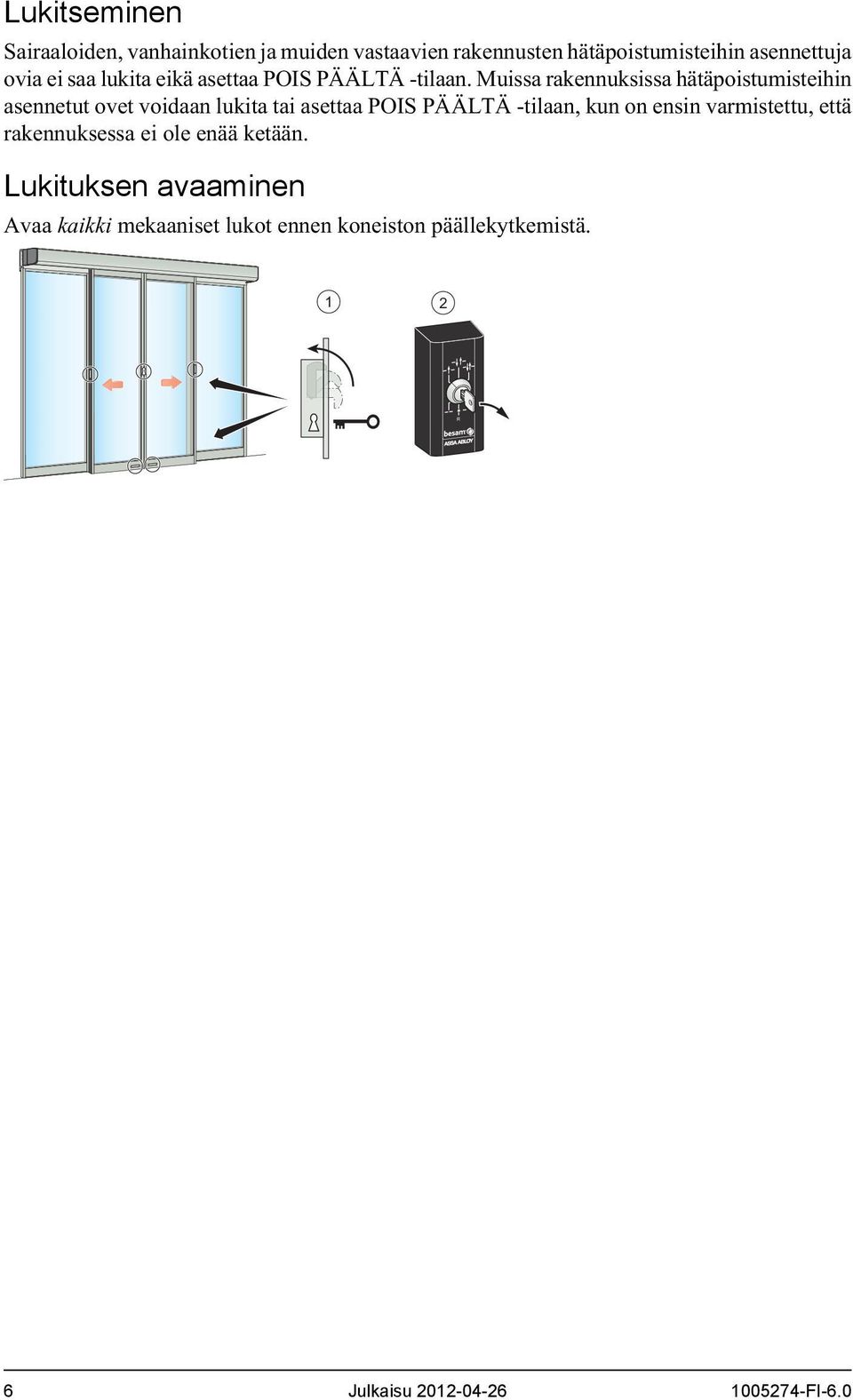

6 Lukitseminen Sairaaloiden, vanhainkotien ja muiden vastaavien rakennusten hätäpoistumisteihin asennettuja ovia ei saa lukita eikä asettaa POIS PÄÄLTÄ -tilaan. Muissa rakennuksissa hätäpoistumisteihin asennetut ovet voidaan lukita tai asettaa POIS PÄÄLTÄ -tilaan, kun on ensin varmistettu, että rakennuksessa ei ole enää ketään. Lukituksen avaaminen Avaa kaikki mekaaniset lukot ennen koneiston päällekytkemistä. 1 2 R 6

7 Ohjelmanvalitsimet Oven toiminnot asetetaan erilaisilla avainkäyttöisillä ohjelmanvalitsimilla. Avain on aina poistettava hätäpoistumisovista asetusten muuttamisen jälkeen. Upotettu Pinta-asennettu PSMB-5 PS-5M PSMB-5 PS-5M PSK-6U R Ohjelmanvalitsintoiminnot PSO-5R PSO-5T PSMB-5 POIS PÄÄL- TÄ POISTU- MINEN AUTO- MAAT- TINEN OSIT- TAIN AUTO- MAAT- TINEN AUKI PALAU- TUS Tätä toimintoa voidaan käyttää hätäpoistumisovissa vain, kun on ensin varmistettu, että kaikki ihmiset ovat poistuneet rakennuksesta. Ovea ei voida avata sisä- ja ulkoimpulssilaitteilla. Ovi on lukossa, jos sähkömekaaninen lukituslaite on asennettuna. Ovi voidaan avata avainkytkimellä osittain (jos asennettu). Hätäavauspainikkeella ovi avautuu kokonaan (jos asennettu). Kulku vain sisäpuolelta. Ovi on normaalisti lukossa, jos sähkömekaaninen lukituslaite on asennettuna. Ovi voidaan avata vain sisäimpulssilaitteella ja avainkytkimellä tai hätäavauspainikkeella (jos asennettu). Kaksisuuntainen kulku, oven normaali toiminta. Ovi voidaan avata sisä- ja ulkoimpulssilaitteilla ja avainkytkimellä tai hätäavauspainikkeella (jos asennettu). kaksisuuntainen kulku, OSITTAIN AUTOMAATTINEN on käytettävissä. Ovi voidaan avata osittain sisä- ja ulkoaktivointiyksiköillä ja avainkytkimellä (jos asennettu). Hätäavauspainikkeella ovi avautuu kokonaan. Ovi on pysyvästi auki. Ovea voidaan liikuttaa käsin esim. ikkunoiden puhdistamista varten. Kaikki muut impulssilaitteet paitsi hätäavauspainike (jos asennettu) on kytketty pois päältä. Aseta ohjelmanvalitsin AUTOMAATTINEN -asentoon. Aseta kapea esine ohjelmanvalitsimen pieneen reikään ja paina lyhyesti. Koneisto testaa hätäavausyksikön (jos valittu), sähkömekaanisen lukon, vahtireleen ja suljetun asennon. Sulkeutumisen jälkeen koneisto palautuu ja on jälleen valmis normaaliin toimintaan. Huomio: PALAUTUS ei ole PS-5M-ohjelmanvalitsimessa. 7

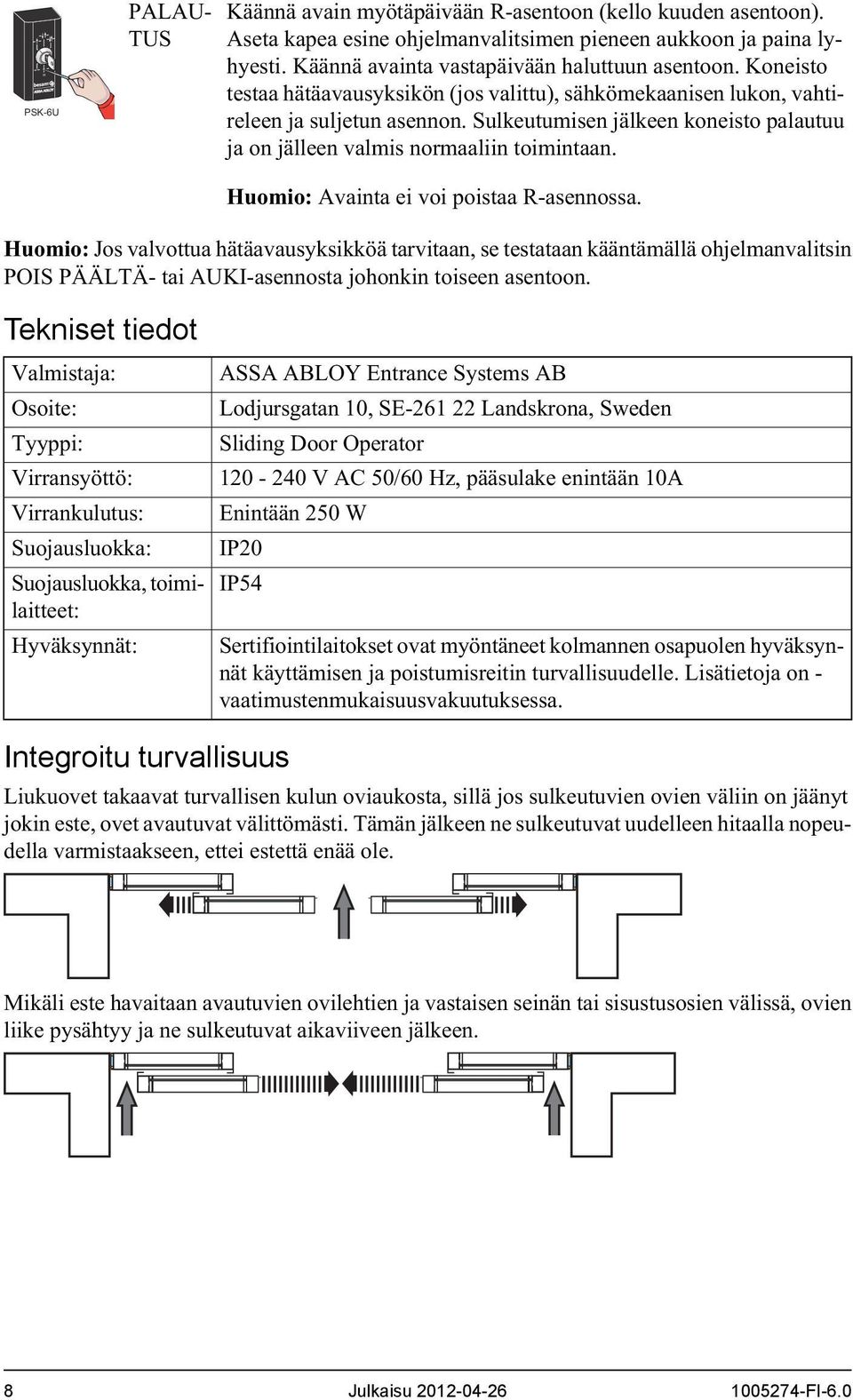

8 R PSK-6U PALAU- TUS Käännä avain myötäpäivään R-asentoon (kello kuuden asentoon). Aseta kapea esine ohjelmanvalitsimen pieneen aukkoon ja paina lyhyesti. Käännä avainta vastapäivään haluttuun asentoon. Koneisto testaa hätäavausyksikön (jos valittu), sähkömekaanisen lukon, vahtireleen ja suljetun asennon. Sulkeutumisen jälkeen koneisto palautuu ja on jälleen valmis normaaliin toimintaan. Huomio: Avainta ei voi poistaa R-asennossa. Huomio: Jos valvottua hätäavausyksikköä tarvitaan, se testataan kääntämällä ohjelmanvalitsin POIS PÄÄLTÄ- tai AUKI-asennosta johonkin toiseen asentoon. Tekniset tiedot Valmistaja: Osoite: Tyyppi: Virransyöttö: Virrankulutus: Suojausluokka: Suojausluokka, toimilaitteet: Hyväksynnät: ASSA ABLOY Entrance Systems AB Lodjursgatan 10, SE Landskrona, Sweden Sliding Door Operator V AC 50/60 Hz, pääsulake enintään 10A Enintään 250 W IP20 IP54 Integroitu turvallisuus Sertifiointilaitokset ovat myöntäneet kolmannen osapuolen hyväksynnät käyttämisen ja poistumisreitin turvallisuudelle. Lisätietoja on - vaatimustenmukaisuusvakuutuksessa. Liukuovet takaavat turvallisen kulun oviaukosta, sillä jos sulkeutuvien ovien väliin on jäänyt jokin este, ovet avautuvat välittömästi. Tämän jälkeen ne sulkeutuvat uudelleen hitaalla nopeudella varmistaakseen, ettei estettä enää ole. Mikäli este havaitaan avautuvien ovilehtien ja vastaisen seinän tai sisustusosien välissä, ovien liike pysähtyy ja ne sulkeutuvat aikaviiveen jälkeen. 8

9 Läsnäoloantureilla varustettu turvajärjestelmä Turvajärjestelmään kuuluu yleensä läsnäoloantureita, jotka on asennettu oviaukon yläpuolelle. Jos läsnäoloanturi havaitsee esteen oviaukossa ovien sulkeutuessa, ovet avautuvat välittömästi. Tämän jälkeen ne sulkeutuvat uudelleen heti, kun este on poistunut. AAE593B 9

10 Teknisesti kehittyneet tunnistimet Besam -tunnistimet on testattu ja hyväksytty Besam -testauslaboratoriossa käytettäviksi automaattisissa Besam -liukuovissa. Nämä läsnäoloanturit tehostavat esteen tunnistamista, sillä niissä on itseään tarkkaileva puristusvoiman rajoitus. Valvotuissa antureissa on virheentunnistus. Rakennuksen omistajan on tarkastettava kaikki sisä-, ulko- ja mahdolliset sivuanturit vähintään kerran viikossa. Lisätietoja on jäljempänä. Nämä tarkastukset on dokumentoitava, allekirjoitettava ja tallennettava esimerkiksi huoltokirjaan. Huomio: Jos esiintyy ongelma, jota ei voi korjata, katkaise automaattisesti ovesta heti virta ja ota yhteys Besamin huoltoedustajaan. Ulos ja sisälle asennettujen yhdistettyjen liike- ja läsnäoloantureiden tarkastaminen Jos liike- ja läsnäolotunnistin on yhdistettävä samaan yksikköön, on käytettävä yhdistettyjä antureita. Kun ovea kohden kävellään normaalilla nopeudella, avautumisen on käynnistyttävä oltaessa noin 1,5 metrin päässä ovesta. Oven on avauduttava tasaisesti ja pysähdyttävä avauduttuaan kokonaan. Toista samat toimet oven toisella puolella. Liiku hitaasti ovea kohden (noin 15 cm/s). Oven tulee jäädä auki. Jos ovea käytetään yhdensuuntaisessa liikenteessä, sivuanturin ei pidä avata sulkeutuvaa ovea kokonaan, jos este tunnistetaan vähintään 20 cm:n päässä ovesta lattian korkeudella. Astu tunnistusalueen ulkopuolelle. Oven on sulkeuduttava tasaisesti lyhyen viipeen jälkeen. Kävele oven suuntaisesti noin 80 cm:n päässä. Varmista, että liikkeesi tunnistetaan vähintään oven koko avautumisleveydeltä. Toista samat toimet oven ulkopuolella. 1,5 m 1,5 m ILL

11 Avaa ovi ja liikuta kättäsi vasemmalle tai oikealle oven sisäpuolen tunnistusalueelle. Pidä kättäsi paikallaan useita sekunteja noin 30 cm:n korkeudella lattiasta. Oven tulee pysyä auki ollessasi tunnistusalueella. Toista samat toimet oven ulkopuolella. 30 cm 30 cm ILL Sivuläsnäolotunnistimina käytettävien antureiden tarkistaminen Sivuläsnäoloantureita käytetään esimerkiksi nopeissa ovissa tai vanhusten, vammaisten tai lasten hoitotiloissa. Ne estävät käyttäjiä jäämästä avautuvan oven puristuksiin. Jos sivuläsnäoloanturi tunnistaa esteen, oven koneisto ei pysähdy vaan hidastaa oven liikettä. Avautuva ovi yrittää työntää esteen pois tällä turvallisella nopeudella. Varmista, että ovi alkaa avautua. Kävele sivutunnistusanturin tunnistuskenttään. Oven ei pidä pysähtyä vaan avautumisen tulee hidastua turvalliselle nopeudelle. Jos ovi on teleskooppipariovi, toista toimet oven toisella puolella. ILL Turvajärjestelmän valokennot Oviaukon turvajärjestelmässä voidaan vaihtoehtoisesti käyttää turvavalokennoja. Jos este katkaisee infrapunavalon (näkyvä) kulun valokennojen välillä ovien sulkeutuessa, ovet avautuvat välittömästi. Tämän jälkeen ne sulkeutuvat uudelleen heti, kun este on poistunut. 11

12 12

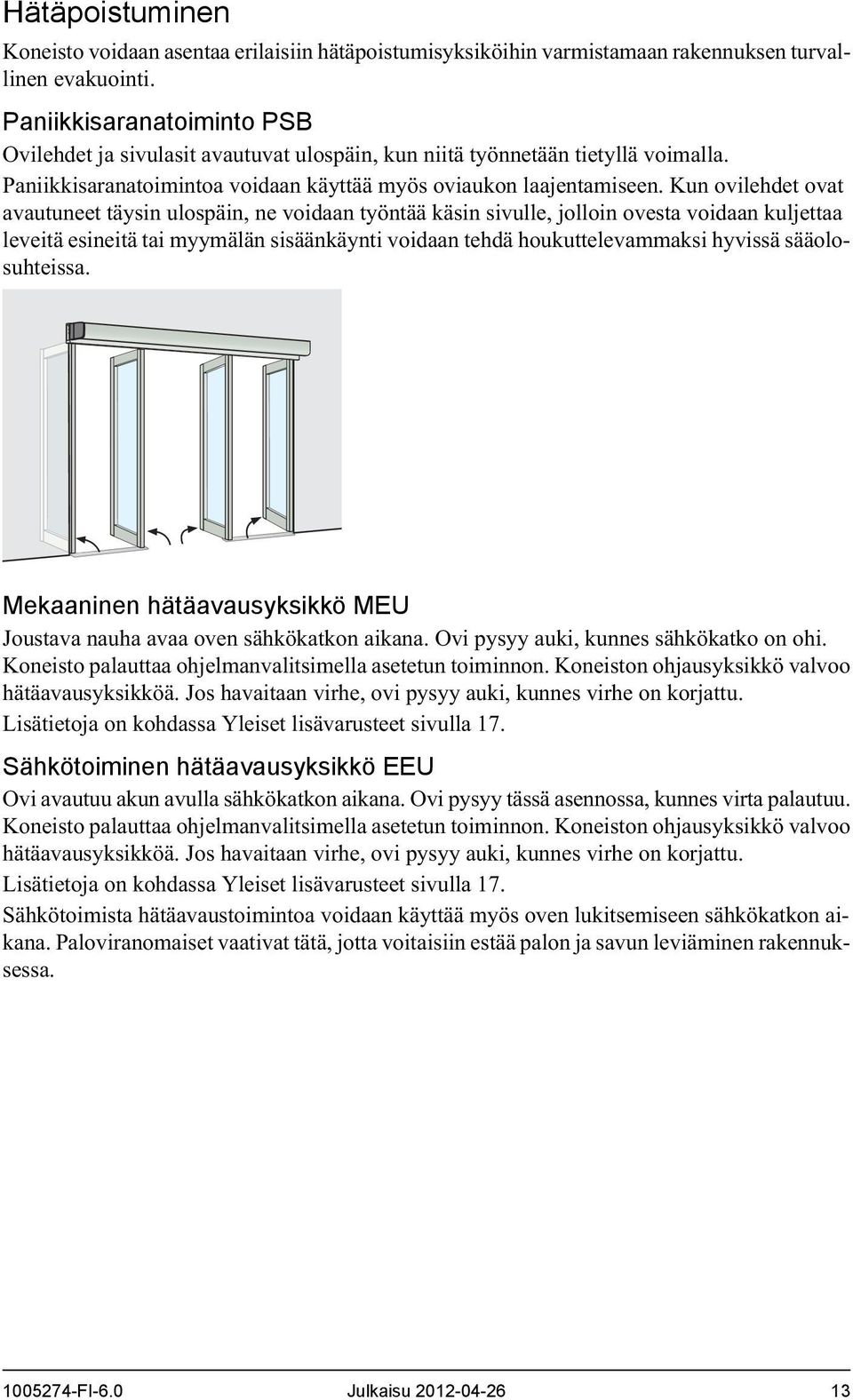

13 Hätäpoistuminen Koneisto voidaan asentaa erilaisiin hätäpoistumisyksiköihin varmistamaan rakennuksen turvallinen evakuointi. Paniikkisaranatoiminto PSB Ovilehdet ja sivulasit avautuvat ulospäin, kun niitä työnnetään tietyllä voimalla. Paniikkisaranatoimintoa voidaan käyttää myös oviaukon laajentamiseen. Kun ovilehdet ovat avautuneet täysin ulospäin, ne voidaan työntää käsin sivulle, jolloin ovesta voidaan kuljettaa leveitä esineitä tai myymälän sisäänkäynti voidaan tehdä houkuttelevammaksi hyvissä sääolosuhteissa. Mekaaninen hätäavausyksikkö MEU Joustava nauha avaa oven sähkökatkon aikana. Ovi pysyy auki, kunnes sähkökatko on ohi. Koneisto palauttaa ohjelmanvalitsimella asetetun toiminnon. Koneiston ohjausyksikkö valvoo hätäavausyksikköä. Jos havaitaan virhe, ovi pysyy auki, kunnes virhe on korjattu. Lisätietoja on kohdassa Yleiset lisävarusteet sivulla 17. Sähkötoiminen hätäavausyksikkö EEU Ovi avautuu akun avulla sähkökatkon aikana. Ovi pysyy tässä asennossa, kunnes virta palautuu. Koneisto palauttaa ohjelmanvalitsimella asetetun toiminnon. Koneiston ohjausyksikkö valvoo hätäavausyksikköä. Jos havaitaan virhe, ovi pysyy auki, kunnes virhe on korjattu. Lisätietoja on kohdassa Yleiset lisävarusteet sivulla 17. Sähkötoimista hätäavaustoimintoa voidaan käyttää myös oven lukitsemiseen sähkökatkon aikana. Paloviranomaiset vaativat tätä, jotta voitaisiin estää palon ja savun leviäminen rakennuksessa. 13

14 Säännölliset turvatarkistukset Seuraava tarkistusluettelo on laadittu kansallisten ja kansainvälisten määräysten täyttämiseksi sekä toimintahäiriöiden ja henkilövahinkojen vaaran välttämiseksi. Älä käytä, jos korjausta tai säätöä tarvitaan. Katkaise virransyöttö 12 puhdistamisen tai muun kunnossapidon ajaksi. Päivittäiset toimet Aktivoi käyttölaite ja tarkista seuraavat kiinnitykset silmämääräisesti: käyttölaite ja kansi 1 kaapelit 2 ohjelmanvalitsimet 3 ovi ja lasi (vakaus) 4 Tarkista myös käyttölaite ja tarkista seuraavat kohteet silmämääräisesti: oven tiivisteiden ja sääsuojuksen kunto 5 kumieristeiden kunto6 sormisuojaus 7 oikea toiminta: ovi sulkeutuu hitaasti ja pehmeästi tuuletusaukkojen tukkeutuminen Aseta ohjelmanvalitsin POIS PÄÄLTÄ-tilaan ja tarkista, että käyttölaite sekä sähkömekaaninen lukko toimivat yhdessä moitteettomasti. Tarkista myös, että lukko 8 todella sulkee oven. Jos esiintyy ongelma Aktivoi manuaaliset aktivointilaitteet 9, jos ne on asennettu, ja kävele ovea kohden. Tarkista, että ovi avautuu riittävästi, kun kuljet oviaukosta. Tee sama tarkistus käyttämällä automaattisia aktivointilaitteita. 10 Ks. sivu 9. Tarkista mahdolliset turvallisuusanturit 11. Ks. sivu 10. Jos et ole varma tunnistimen tyypistä, ota yhteys Besam -edustajaan. Lainsäädäntö edellyttää, että koulutettu huoltohenkilöstö tekee nämä testit säännöllisesti. Hätäpoistumisovet Jos käyttölaitteessa on automaattinen avautumisjärjestelmä, katkaise virta. Oven tulee tällöin avautua ja jäädä auki. Kun virta kytketään, oven tulee sulkeutua. Paloovet Jos käyttölaitteessa on hätäpoistumisjärjestelmä, aseta ohjelmanvalitsin AU- TOMAATTINEN-tilaan. Työnnä ovea käsin poistumissuuntaan ja varmista, ettei mikään estä ovea avautumasta. Varmista myös, että poistumisreitti on vapaa käytettäväksi. Palauta ovet testin jälkeen normaaliin toimintatilaan. Anna oven sulkeutua impulssin jälkeen ja varmista, että mikään ei estä ovea sulkeutumasta ja lukittumasta (jos tätä vaaditaan). = = Ota yhteys Besam-edustajaan. Yhteystiedot ovat viimeisellä sivulla. Ryhdy tarvittaviin toimenpiteisiin. 14

15 Click! TOIMINNOT JA SILMÄMÄÄRÄINEN TARKISTUS ILL PUHDISTAMINEN Paras tapa poistaa pöly ja lika UniSlide-järjestelmästä on käyttää vettä ja sientä tai pehmeää liinaa. Mietoa pesuainetta saa käyttää. Emalikerros pysyy kunnossa, kun pinnat puhdistetaan vähintään kolme kertaa vuodessa. Puhdistamisesta on pidettävä kirjaa. Profiilien ja sääsuojuksen harjojen vaurioitumisen välttämiseksi ne on imuroitava viikoittain. Älä altista ikkunoita, ovia tai profiileita emäksisille aineille. Alumiini ja lasi ovat herkkiä emäksisille aineille. Älä puhdista painepesurilla. Koneisto, ohjelmanvalitsin ja anturi saattavat vaurioitua ja vettä saattaa päästä profiilien sisään. Älä käytä kiillottavia pesuaineita. Älä käytä hankaavia materiaaleja (esim. Scotch-brite), sillä ne saattavat aiheuttaa mekaanisia vaurioita. 15

16 ART. NO. VAC SÜD TYPE A W YEAR+WEEK Hz SITAC1002 ART. NO. VAC SÜD TYPE A Automatic door W YEAR+WEEK Hz SITAC1002 No entry Keep clear 1002 SÜD PROJECT SERIAL NO. LANDSKRONA SWEDEN FACTORY NO. X xxxxxxxxxxxxx xxxxxxxxxxxxx TYPE XXXXXXX XXXX XXX VAC A W Hz SITAC1422 xxxxxxx xxxxxxx XX Click! MERKINNÄT LANDSKRONA SWEDEN FACTORY NO. X XXXXXXX XXXXXXX XXXX XXXXXX PROJECT SERIAL NO. XXXXXXX XXXX XXX XX/XX LANDSKRONA SWEDEN FACTORY NO. X XXXXXXX XXXXXXX XXXX XXXXXX PROJECT SERIAL NO XXXXXXX CLASSIFICATION DIN XXXX xxxxxxxxxxxxx xxxxxxxxxxxxx XXX XX/XX xxxxxxx xxxxxxx A CLASSIFICATION DIN xxxxxxx xxxxxxx xxxxxxxxxxxxx 1002 xxxxxxxxxxxxx CLASSIFICATION DIN EN ISO 9001 Certificate No: , XXXXXXX XXXXXXX XXXX ART. NO. YEAR+WEEK XXXXXX XX/XX A No entry B G C J Keep clear D 1100 mm E H F 800 mm Click! Automatic door 40 mm ILL Toimenpide Tarkista, että kaikki merkinnät ovat paikoillaan ja ehjiä. EU-direktiiveissä ja Euroopan ulkopuolisten maiden kansallisissa lainsäädännöissä edellytetään merkintöjä. A Tuotemerkintä: Pakollinen Jos esiintyy ongelma B C D E F G H J Hätäpoistumisjärjestelmä: Pakollinen, jos ovessa on poistumisreitti. Besam-ovitarra: Pakollinen lasin merkitsemiseksi (liikkuvien lasiosien molemmilla puolilla). Lasten valvonta Pakollista, jos käytettävissä (oven molemmilla puolilla). Kiinnitetään oviin, jos niiden käyttäjistä merkittävä osa on lapsia, vanhuksia tai liikuntaesteisiä. Käyttölaite soveltuu liikuntaesteisille: Suositeltava, jos voidaan asentaa (oven molemmilla puolilla). Liikuntaesteisille tarkoitettu aktivointi: Suositeltava, jos voidaan asentaa Ei sisäänpääsyä, yksisuuntaisen liikenteen merkki: Pakollinen Iso-Britanniassa ja Yhdysvalloissa, jos käytettävissä Automaattinen ovi: Pakollinen vain Iso-Britanniassa. Pysy loitolla: Pakollinen vain Iso-Britanniassa. = Ota yhteys Besam-huoltoon. Yhteystiedot ovat viimeisellä sivulla. 16

17 Turvalaitteet Vaikka UniSlide täyttää kaikkien turvallisuusmääräysten vaatimukset, sen turvallisuutta ja mukavuutta voidaan parantaa käyttämällä seuraavia lisälaitteita. Saat lisätietoja ottamalla yhteyden Besamin edustajaan. Yhdistetyt liikkeen ja läsnäolon tunnistavat anturit Erilliset läsnäoloanturit Yleiset lisävarusteet Voit täydentää UniSlide-ovea seuraavilla lisävarusteilla. Saat lisätietoja ottamalla yhteyden Besam-edustajaan. Kansi Vakiona väritön anodisoitu alumiini. Maalaus RAL-väreillä tai anodisointi saatavana. Liike- ja läsnäolotunnistimista on lisätietoja erillisissä käyttöohjeissa tai asennuspiirustuksissa. Ohjelmanvalitsimet Lisätietoja on sivulla 7. Sähkölukot Lukitaan sähkövirralla, ilman sähkövirtaa tai lukolla. Manuaalinen lukituksen avauslaite Sähkölukon avaamiseksi manuaalisesti. Mikrokytkinsarja Oven ja lukon asennon näyttämiseen. Oven lukituksen osoitin Lukitun lukon ja suljetun oven osoittamiseen hälytysjärjestelmään kytkemistä varten. Sähkötoiminen akuilla varustettu hätäavausyksikkö Käytetään, jos oven on sulkeuduttava tai avauduttava akulla ja pysyttävä tässä asennossa virtakatkoksen aikana. Viranomaiset voivat vaatia, että hätäavausyksikköä valvotaan ajoittain. Seuraava avautumisimpulssi testaa hätäavauksen puoli tuntia ennen tämän ajan kulumista. Jos avautumisimpulssia ei tule viranomaisten määräämän ajan kuluessa, hätäavausyksikkö aiheuttaa itse avautumisimpulssin. Jos akku avaa oven rajoitetun ajan sisällä, testi on onnistunut ja ovi palauttaa ohjelmanvalitsimella asetetun toiminnon. Huomio: Testiä ei suoriteta, jos ohjelmanvalitsimen asetus on AUKI. Asetuksessa POIS PÄÄLTÄ se voidaan valita. Testi tehdään aina PALAUTUS-toiminnon ja ohjelman valinnan vaihtamisen jälkeen asennosta, jossa testiä ei tehty asentoon, jossa testiä vaaditaan. Sähkötoiminen akuilla ja kahdella moottorilla varustettu hätäavausyksikkö Käytetään, jos oven on avauduttava akulla ja pysyttävä tässä asennossa virtakatkoksen aikana. Viranomaiset voivat vaatia, että hätäavausyksikköä valvotaan ajoittain. Seuraava avautumisimpulssi testaa hätäavauksen puoli tuntia ennen tämän ajan kulumista. Jos puolen tunnin aikana ei tule avautumisimpulssia, hätäavausyksikkö aiheuttaa itse avautumisimpulssin. Jos akku avaa oven rajoitetun ajan sisällä, testi on onnistunut ja ovi palauttaa ohjelmanvalitsimella asetetun toiminnon. 17

18 Huomio: Testiä ei suoriteta, jos ohjelmanvalitsimen asetus on AUKI. Asetuksessa POIS PÄÄLTÄ se voidaan valita. Testi tehdään aina PALAUTUS-toiminnon ja ohjelman valinnan vaihtamisen jälkeen asennosta, jossa testiä ei tehty asentoon, jossa testiä vaaditaan. Hätäsulkeutuminen toistuvalla sulkeutumisella Jos ovi avataan käsin sähkötoimisen hätäsulkeutumisen jälkeen, ovi sulkeutuu uudelleen. Joustavalla hihnalla varustettu mekaaninen hätäavausyksikkö Käytetään, jos oven on avauduttava ja pysyttävä auki joustavan nauhan avulla virtakatkoksen aikana. Viranomaiset voivat vaatia, että hätäavausyksikköä valvotaan ajoittain. Seuraava avautumisimpulssi testaa hätäavauksen puoli tuntia ennen tämän ajan kulumista. Jos puolen tunnin aikana ei tule avautumisimpulssia, hätäavausyksikkö aiheuttaa itse avautumisimpulssin. Jos joustava nauha avaa oven rajoitetun ajan sisällä, testi on onnistunut ja ovi palauttaa ohjelmanvalitsimella asetetun toiminnon. Huomio: Testiä ei suoriteta, jos ohjelmanvalitsimen asetus on AUKI. Asetuksessa POIS PÄÄLTÄ se voidaan valita. Testi tehdään aina nollaamisen ja ohjelman valinnan vaihtamisen jälkeen asennosta, jossa testiä ei tehty asentoon, jossa testiä vaaditaan. Paniikkisaranatoiminto PSB Mahdollistaa oven/sivulasien työntämisen ulospäin tietyllä voimalla hätätilanteessa. Lisätietoja on sivulla 13. Lukitus Käytetään vähentämään energiahäviötä eikä niinkään turvallisuussyistä kahden koneiston välissä, kun ensimmäisen koneiston on sulkeuduttava ennen kuin toinen voi avautua. EXU- 4 tarvitaan. Akku UPS Varavirtalähde, joka pitää oven toiminnassa lyhyen virtakatkoksen aikana. EXU-3 tai EXU- 4 tarvitaan. Katso erillinen asennuspiirustus Hätäavaus Avaa oven missä tahansa ohjelmanvalitsimen asetuksessa (palomiesavaus). EXU-4 tarvitaan. Ulkoisen virheen ilmoitus Käytössä, jos lamppu tai summeri on kytketty. EXU-4 tarvitaan. Avainkytkimet (uppo- ja/tai pinta-asennus) Käytetään avautumisimpulssin antamiseen missä tahansa ohjelmanvalitsimen asetuksessa. Sähkötoiminen hätäavausyksikkö toimii myös virtakatkon aikana. Painike Käytetään oven avautumisimpulssien antamiseen. Paripyörästö Käytetään, kun ovilevyn paino ylittää 100 kg, tai kallistumisen estona, kun ovilehdet ovat kapeita. Synkronointi Käytetään liukuovien koneistojen välillä, kun kaksi yksittäistä liukuovea toimii yhdessä suuressa kulkuaukossa. 18

19 Ongelmanratkaisu Ovi ei aukea. Mikä on vikana? Moottori ei käynnisty. Moottori käynnistyy mutta pysähtyy avautumisen aikana. Ovi ei sulkeudu. Moottori ei käynnisty. Moottori käynnistyy mutta pysähtyy avautumisen aikana. Ovi liikkuu hitaasti. Muuta ohjelmanvalitsimen asetusta. Korjaustoimet Jos paniikkisaranatoiminto PSB on asennettu, tarkista että ovilehdet ja sivulasit ovat kunnolla suljettu. Tarkista pääkatkaisija ja rakennuksen pääsulake. Avaa mekaaniset lukot. Puhdista lattiaohjain. Tarkista, ettei oven alla ole jumiutuneita esineitä. Muuta ohjelmanvalitsimen asetusta. Jos läsnäoloanturi on asennettuna, tarkista ettei läsnäoloalueella ole esineitä. Poista alueella mahdollisesti olevat esineet. Puhdista lattiaohjain. Jos ongelma jatkuu, ota yhteys Besam-edustajaan. Tarkista, ettei oven alla ole jumiutuneita esineitä. Estä kulku oven avulla ja anna oven avautua ja sulkeutua täydellisesti hitaalla nopeudella. Palauta koneisto asettamalla ohjelmanvalitsin asentoon AUTOMAATTINEN ja painamalla kapea esine ohjelmanvalitsimen pieneen reikään. Anna koneiston valvoa sulkeutumisasentoa ilman keskeytystä. 19

20 Kunnossapitosuunnitelma Kuten aiemmin todettiin, valtuutetun Besam-edustajan tekemä huolto ja säädöt varmistavat, että automaattinen ovi toimii turvallisesti ja oikein. Alla näkyvässä taulukossa on kuvattu osien suositeltu vaihtamisväli kuukausina osana ennakoivaa kunnossapitoa. Ota yhteys Besam-edustajaasi ja kysy Besam Pro-Active Care -ratkaisuista. Osa Sähkötoimisen hätäavausyksikön akku Mekaanisen hätäavausyksikön joustava hihna Lattiaohjaimen kenkä Vakiovarjo Huovalla pehmustettu Paniikkisaranatoiminto Kannatinpyörästö pe kaksiosainen Turvapysäytin Liukukisko Hammashihna Muut Besam-tuotteet Osanumero Toimintakierrosten tai tuntien määrä <10 Vähän liikennettä <100 Jonkin verran liikennettä >100 Paljon liikennettä Kuluttava Ilman Ovijärjestelmät Tasapaino-ovet Ilmaverhot Liukusulkimet Pyöröovet Liukuovet Kääntöovet Automaattiset ja käsikäyttöiset impulssilaitteet Palvelut, kuten ennakoiva kunnossapito ja päivittäminen, hätäkorjaustyöt, huoltoneuvonta ja ovien hallinta

21 Vaatimustenmukaisuusvakuutus Me ASSA ABLOY Entrance Systems AB Box 131 SE Landskrona Sweden Puhelin Telefaksi Sähköposti vakuuttaa, että että laitteet: UniSlide Single or Double, UniSlide T Single or Double, UniSlide Twin Single or Double, UniSlide C, UniSlide ADS, UniSlide T ADS. With or without emergency unit täyttävät seuraavat vaatimukset: tuotetta koskeva EU-direktiivi: A B C D X X X Pienjännitedirektiivi 2006/95/EC Sähkömagneettinen yhteensopivuusdirektiivi 2004/108/EC Rakennustuotedirektiivi 89/106/EEC + 93/68/EEC Konedirektiivi 2006/42/EC Harmonisoidut eurooppalaiset standardit: EN EN EN EN ISO Muut standardit tai tekniset vaatimukset: BBR BGR 232 FCC 47 CFR Part 15 B IEC BVL UL 325 DIN /-2 Hyväksytty tutkimuslaitos on myöntänyt EU:ssa vaadittavan sertifikaatin (yhteystiedot ovat saatavissa pyynnöstä ASSA ABLOY Entrance Systems AB:ltä): GOST R POCC CZ.ME 01.B37157 ITB AT /2007 SITAC 0002/01 SITAC 0138/01 SITAC 2204/81 TÜV B TÜV DE M1 UL File E47833 A B D Laite täyttää mainittujen harmonisoitujen standardien sovellettavissa olevat osat ja D Laite täyttää muut standardit tai tekniset vaatimukset kokonaan tai osittain. Valmistusprosessi varmistaa teknisten vaatimusten täyttämisen. Valmistusprosessia valvotaan säännöllisesti ulkopuolisen tahon toimesta. CE-merkinnän saamisvuoden kaksi viimeistä numeroa: A 11 B 11 C - D 11 Paikka Landskrona Päiväys Allekirjoitus Johnny Persson Teknisen tiedoston laadinta Osoite yllä Asema Product Safety & IP Manager FI

22 Vaatimustenmukaisuusvakuutus Me ASSA ABLOY Entrance Systems AB Box 131 SE Landskrona Sweden vakuuttaa, että että laitteet: UniSlide H täyttävät seuraavat vaatimukset: Puhelin Telefaksi Sähköposti general@assaabloyes.com tuotetta koskeva EU-direktiivi: A X Pienjännitedirektiivi 2006/95/EC B X Sähkömagneettinen yhteensopivuusdirektiivi 2004/108/EC C Rakennustuotedirektiivi 89/106/EEC + 93/68/EEC D X Konedirektiivi 2006/42/EC Harmonisoidut eurooppalaiset standardit: EN EN EN EN ISO Muut standardit tai tekniset vaatimukset: BBR BVL DIN /-2 FCC 47 CFR Part 15 B Hyväksytty tutkimuslaitos on myöntänyt EU:ssa vaadittavan sertifikaatin (yhteystiedot ovat saatavissa pyynnöstä ASSA ABLOY Entrance Systems AB:ltä): A B D Laite täyttää mainittujen harmonisoitujen standardien sovellettavissa olevat osat ja D Laite täyttää muut standardit tai tekniset vaatimukset kokonaan tai osittain. Valmistusprosessi varmistaa teknisten vaatimusten täyttämisen. Valmistusprosessia valvotaan säännöllisesti ulkopuolisen tahon toimesta. CE-merkinnän saamisvuoden kaksi viimeistä numeroa: A 11 B 11 C - D 11 Paikka Landskrona Päiväys Allekirjoitus Johnny Persson Teknisen tiedoston laadinta Osoite yllä Asema Product Safety & IP Manager FI

23
